TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

291
4
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Guida

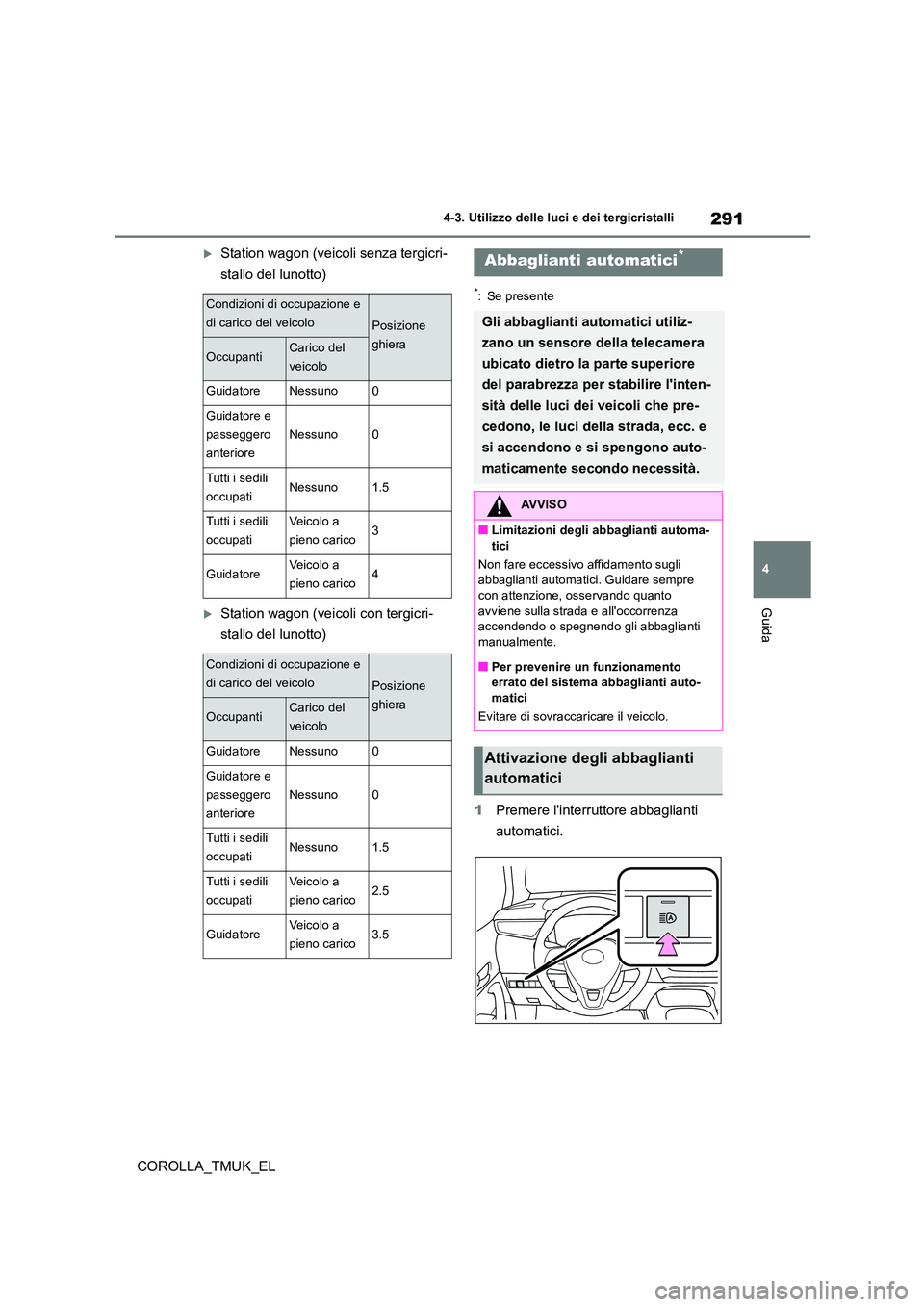

Station wagon (veicoli senza tergicri-
stallo del lunotto)
Station wagon (veicoli con tergicri-
stallo del lunotto)
*: Se presente
1 Premere l'interruttore abbaglianti
automatici.
Condizioni di occupazione e
di carico del veicoloPosizione
ghieraOccupantiCarico del
veicolo
GuidatoreNessuno0
Guidatore e
passeggero
anteriore
Nessuno0
Tutti i sedili
occupatiNessuno1.5
Tutti i sedili
occupati
Veicolo a
pieno carico3
GuidatoreVeicolo a
pieno carico4
Condizioni di occupazione e
di carico del veicoloPosizione
ghieraOccupantiCarico del
veicolo
GuidatoreNessuno0
Guidatore e
passeggero
anteriore
Nessuno0
Tutti i sedili
occupatiNessuno1.5
Tutti i sedili
occupati
Veicolo a
pieno carico2.5
GuidatoreVeicolo a
pieno carico3.5
Abbaglianti automatici*
Gli abbaglianti automatici utiliz-
zano un sensore della telecamera
ubicato dietro la parte superiore
del parabrezza per stabilire l'inten-
sità delle luci dei veicoli che pre-
cedono, le luci della strada, ecc. e
si accendono e si spengono auto-
maticamente secondo necessità.
AVVISO
■Limitazioni degli abbaglianti automa- tici
Non fare eccessivo affidamento sugli abbaglianti automatici. Guidare sempre
con attenzione, osservando quanto avviene sulla strada e all'occorrenza accendendo o spegnendo gli abbaglianti
manualmente.
■Per prevenire un funzionamento errato del sistema abbaglianti auto-
matici
Evitare di sovraccaricare il veicolo.
Attivazione degli abbaglianti
automatici

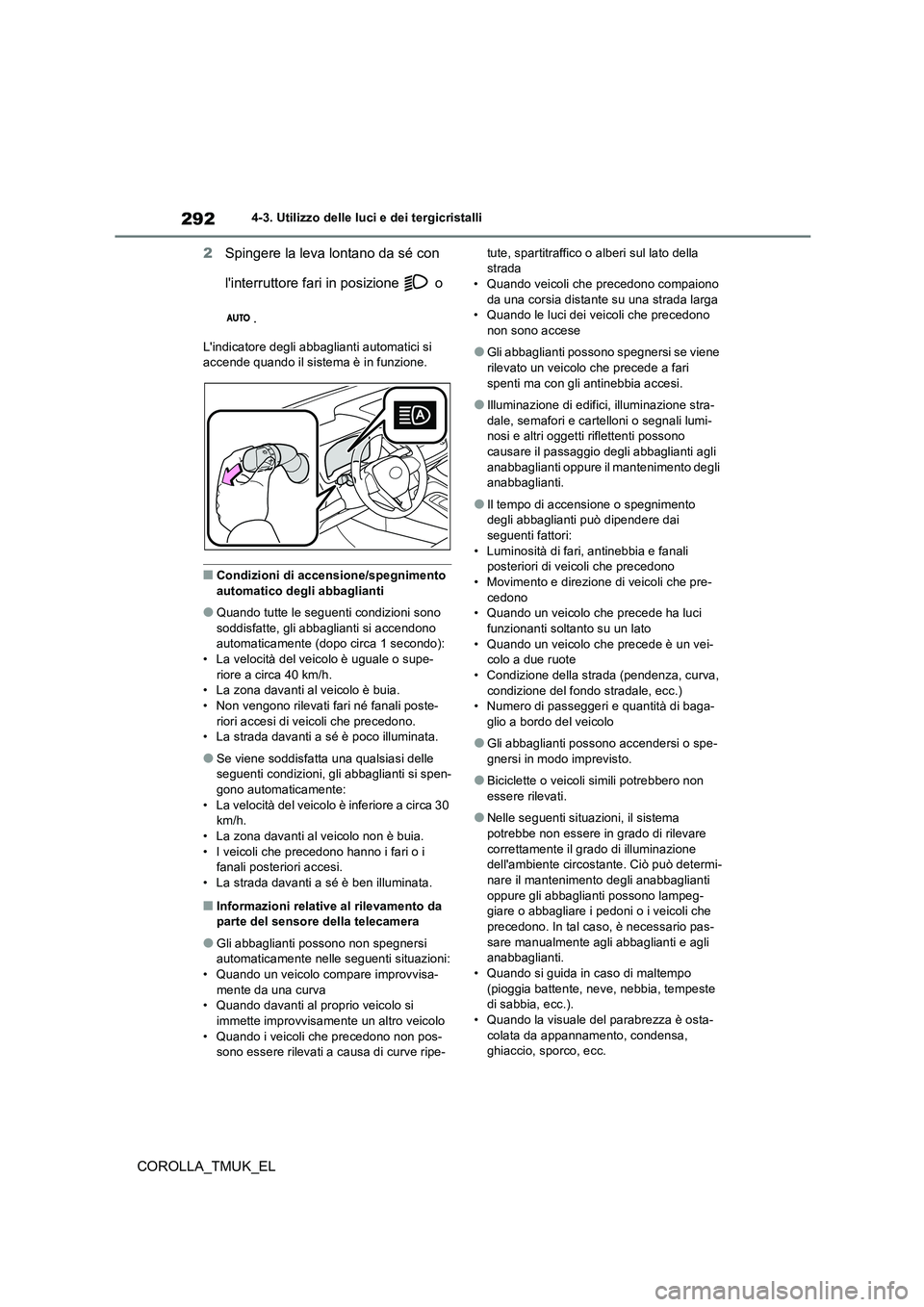

292
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
2Spingere la leva lontano da sé con
l'interruttore fari in posizione o
.
L'indicatore degli abbaglianti automatici si accende quando il sistema è in funzione.
■Condizioni di accensione/spegnimento automatico degli abbaglianti
●Quando tutte le seguenti condizioni sono soddisfatte, gli abbaglianti si accendono automaticamente (dopo circa 1 secondo):
• La velocità del veicolo è uguale o supe- riore a circa 40 km/h.• La zona davanti al veicolo è buia.
• Non vengono rilevati fari né fanali poste- riori accesi di veicoli che precedono.• La strada davanti a sé è poco illuminata.
●Se viene soddisfatta una qualsiasi delle seguenti condizioni, gli abbaglianti si spen-
gono automaticamente: • La velocità del veicolo è inferiore a circa 30 km/h.
• La zona davanti al veicolo non è buia. • I veicoli che precedono hanno i fari o i fanali posteriori accesi.
• La strada davanti a sé è ben illuminata.
■Informazioni relative al rilevamento da parte del sensore della telecamera
●Gli abbaglianti possono non spegnersi automaticamente nelle seguenti situazioni:• Quando un veicolo compare improvvisa-
mente da una curva • Quando davanti al proprio veicolo si immette improvvisamente un altro veicolo
• Quando i veicoli che precedono non pos- sono essere rilevati a causa di curve ripe-
tute, spartitraffico o alberi sul lato della strada• Quando veicoli che precedono compaiono
da una corsia distante su una strada larga • Quando le luci dei veicoli che precedono non sono accese
●Gli abbaglianti possono spegnersi se viene rilevato un veicolo che precede a fari
spenti ma con gli antinebbia accesi.
●Illuminazione di edifici, illuminazione stra-
dale, semafori e cartelloni o segnali lumi- nosi e altri oggetti riflettenti possono causare il passaggio degli abbaglianti agli
anabbaglianti oppure il mantenimento degli anabbaglianti.
●Il tempo di accensione o spegnimento degli abbaglianti può dipendere dai seguenti fattori:
• Luminosità di fari, antinebbia e fanali posteriori di veicoli che precedono• Movimento e direzione di veicoli che pre-
cedono • Quando un veicolo che precede ha luci funzionanti soltanto su un lato
• Quando un veicolo che precede è un vei- colo a due ruote• Condizione della strada (pendenza, curva,
condizione del fondo stradale, ecc.) • Numero di passeggeri e quantità di baga-glio a bordo del veicolo
●Gli abbaglianti possono accendersi o spe-gnersi in modo imprevisto.
●Biciclette o veicoli simili potrebbero non essere rilevati.
●Nelle seguenti situazioni, il sistema potrebbe non essere in grado di rilevare
correttamente il grado di illuminazione dell'ambiente circostante. Ciò può determi-nare il mantenimento degli anabbaglianti
oppure gli abbaglianti possono lampeg- giare o abbagliare i pedoni o i veicoli che precedono. In tal caso, è necessario pas-
sare manualmente agli abbaglianti e agli anabbaglianti.• Quando si guida in caso di maltempo
(pioggia battente, neve, nebbia, tempeste di sabbia, ecc.).• Quando la visuale del parabrezza è osta-
colata da appannamento, condensa, ghiaccio, sporco, ecc.

293
4
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Guida

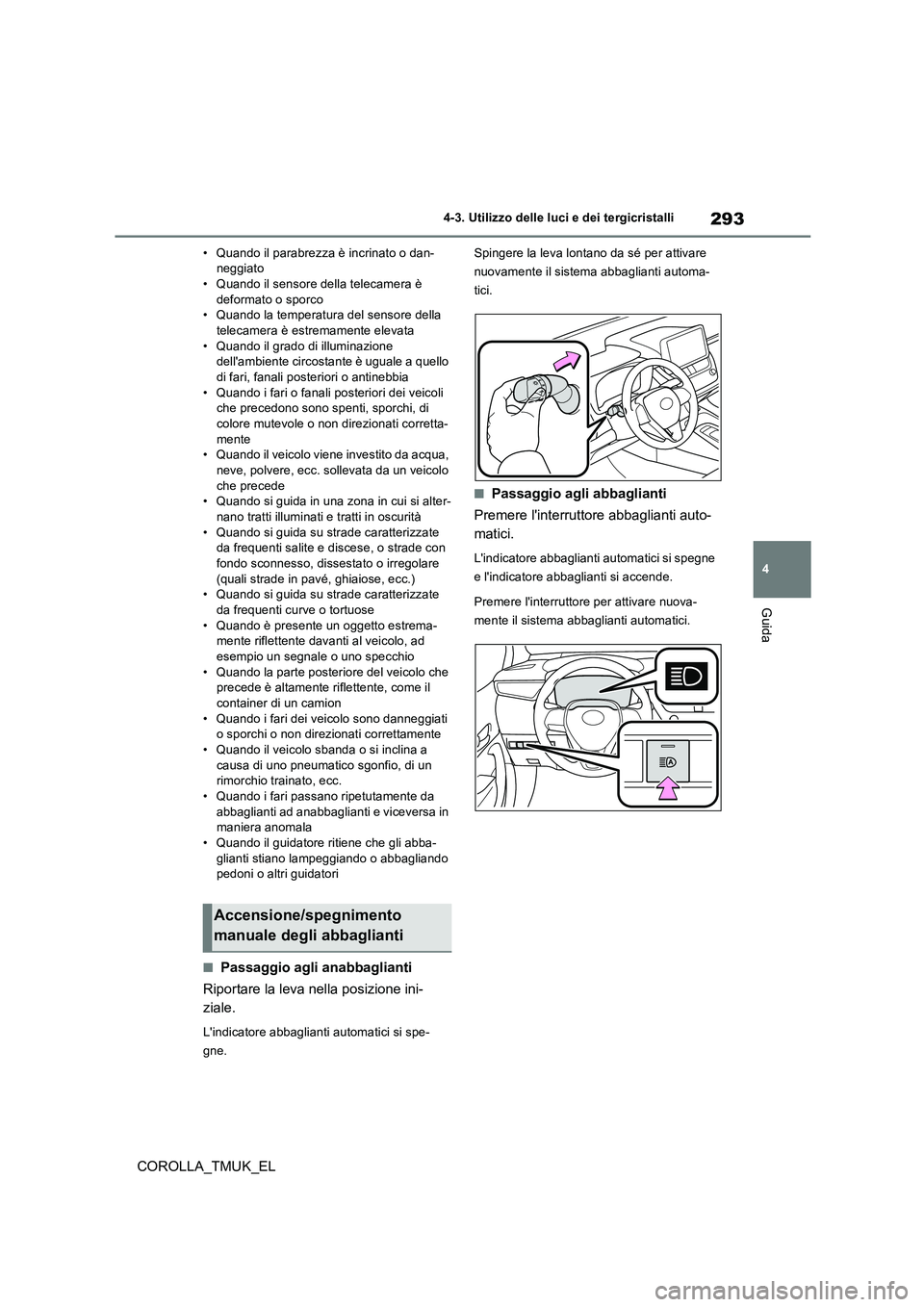

• Quando il parabrezza è incrinato o dan- neggiato• Quando il sensore della telecamera è
deformato o sporco • Quando la temperatura del sensore della telecamera è estremamente elevata
• Quando il grado di illuminazione dell'ambiente circostante è uguale a quello di fari, fanali posteriori o antinebbia
• Quando i fari o fanali posteriori dei veicoli che precedono sono spenti, sporchi, di colore mutevole o non direzionati corretta-
mente • Quando il veicolo viene investito da acqua, neve, polvere, ecc. sollevata da un veicolo
che precede • Quando si guida in una zona in cui si alter-nano tratti illuminati e tratti in oscurità
• Quando si guida su strade caratterizzate da frequenti salite e discese, o strade con fondo sconnesso, dissestato o irregolare
(quali strade in pavé, ghiaiose, ecc.) • Quando si guida su strade caratterizzate da frequenti curve o tortuose
• Quando è presente un oggetto estrema- mente riflettente davanti al veicolo, ad esempio un segnale o uno specchio
• Quando la parte posteriore del veicolo che precede è altamente riflettente, come il container di un camion
• Quando i fari dei veicolo sono danneggiati o sporchi o non direzionati correttamente• Quando il veicolo sbanda o si inclina a
causa di uno pneumatico sgonfio, di un rimorchio trainato, ecc.• Quando i fari passano ripetutamente da
abbaglianti ad anabbaglianti e viceversa in maniera anomala• Quando il guidatore ritiene che gli abba-
glianti stiano lampeggiando o abbagliando pedoni o altri guidatori
■Passaggio agli anabbaglianti
Riportare la leva nella posizione ini-
ziale.
L'indicatore abbaglianti automatici si spe-
gne.
Spingere la leva lontano da sé per attivare
nuovamente il sistema abbaglianti automa-
tici.
■Passaggio agli abbaglianti
Premere l'interruttore abbaglianti auto-
matici.
L'indicatore abbaglianti automatici si spegne
e l'indicatore abbaglianti si accende.
Premere l'interruttore per attivare nuova-
mente il sistema abbaglianti automatici.
Accensione/spegnimento
manuale degli abbaglianti

294
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
*: Se presente

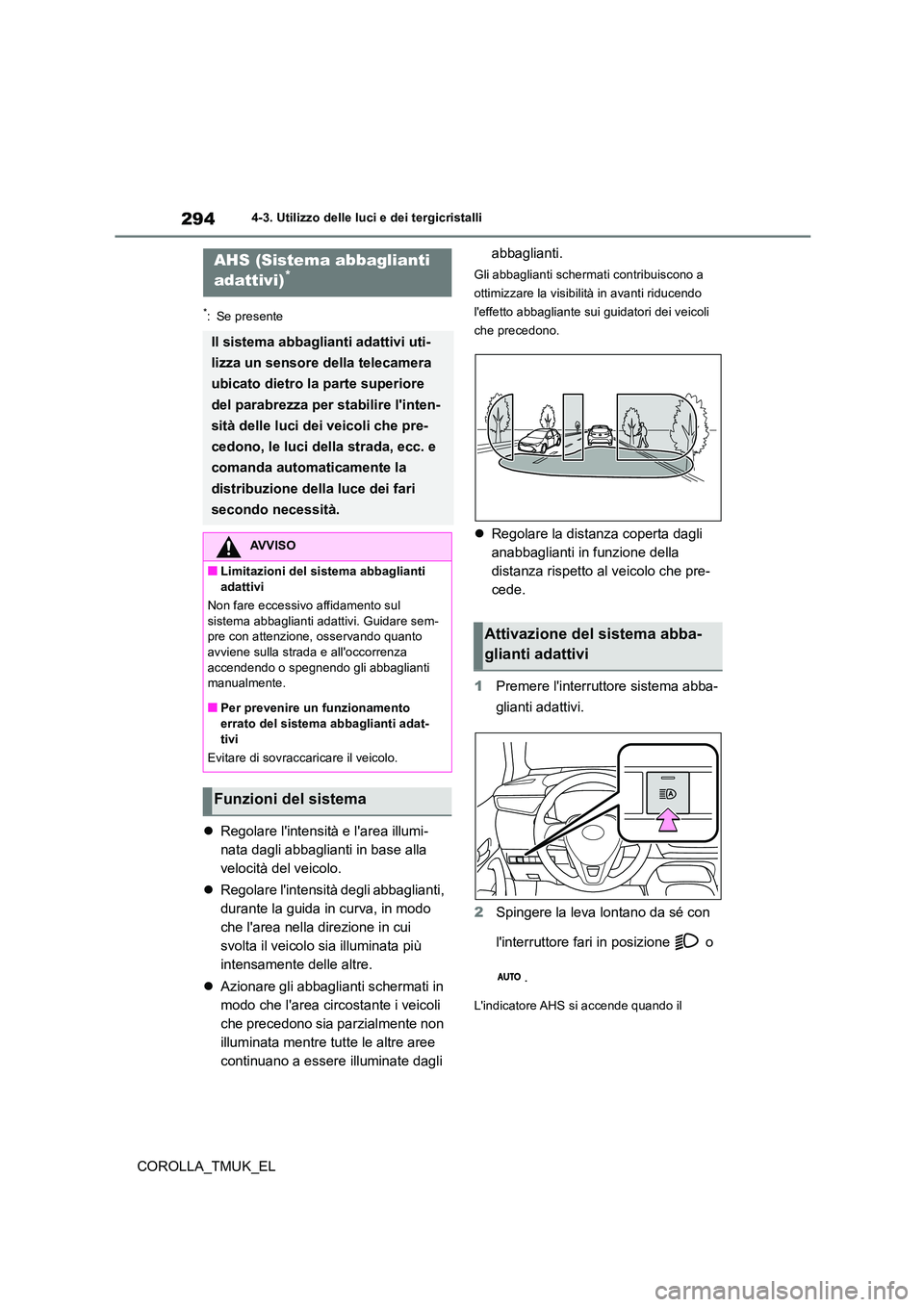

Regolare l'intensità e l'area illumi-
nata dagli abbaglianti in base alla
velocità del veicolo.
 Regolare l'intensità degli abbaglianti,
durante la guida in curva, in modo
che l'area nella direzione in cui
svolta il veicolo sia illuminata più
intensamente delle altre.
 Azionare gli abbaglianti schermati in
modo che l'area circostante i veicoli
che precedono sia parzialmente non
illuminata mentre tutte le altre aree
continuano a essere illuminate dagli
abbaglianti.
Gli abbaglianti schermati contribuiscono a
ottimizzare la visibilità in avanti riducendo
l'effetto abbagliante sui guidatori dei veicoli
che precedono.
 Regolare la distanza coperta dagli
anabbaglianti in funzione della
distanza rispetto al veicolo che pre-
cede.
1 Premere l'interruttore sistema abba-
glianti adattivi.
2 Spingere la leva lontano da sé con
l'interruttore fari in posizione o
.
L'indicatore AHS si accende quando il
AHS (Sistema abbaglianti
adattivi)*
Il sistema abbaglianti adattivi uti-
lizza un sensore della telecamera
ubicato dietro la parte superiore
del parabrezza per stabilire l'inten-
sità delle luci dei veicoli che pre-
cedono, le luci della strada, ecc. e
comanda automaticamente la
distribuzione della luce dei fari
secondo necessità.
AVVISO
■Limitazioni del sistema abbaglianti
adattivi
Non fare eccessivo affidamento sul sistema abbaglianti adattivi. Guidare sem-pre con attenzione, osservando quanto
avviene sulla strada e all'occorrenza accendendo o spegnendo gli abbaglianti manualmente.
■Per prevenire un funzionamento errato del sistema abbaglianti adat-
tivi
Evitare di sovraccaricare il veicolo.
Funzioni del sistema
Attivazione del sistema abba-
glianti adattivi

295
4
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Guida

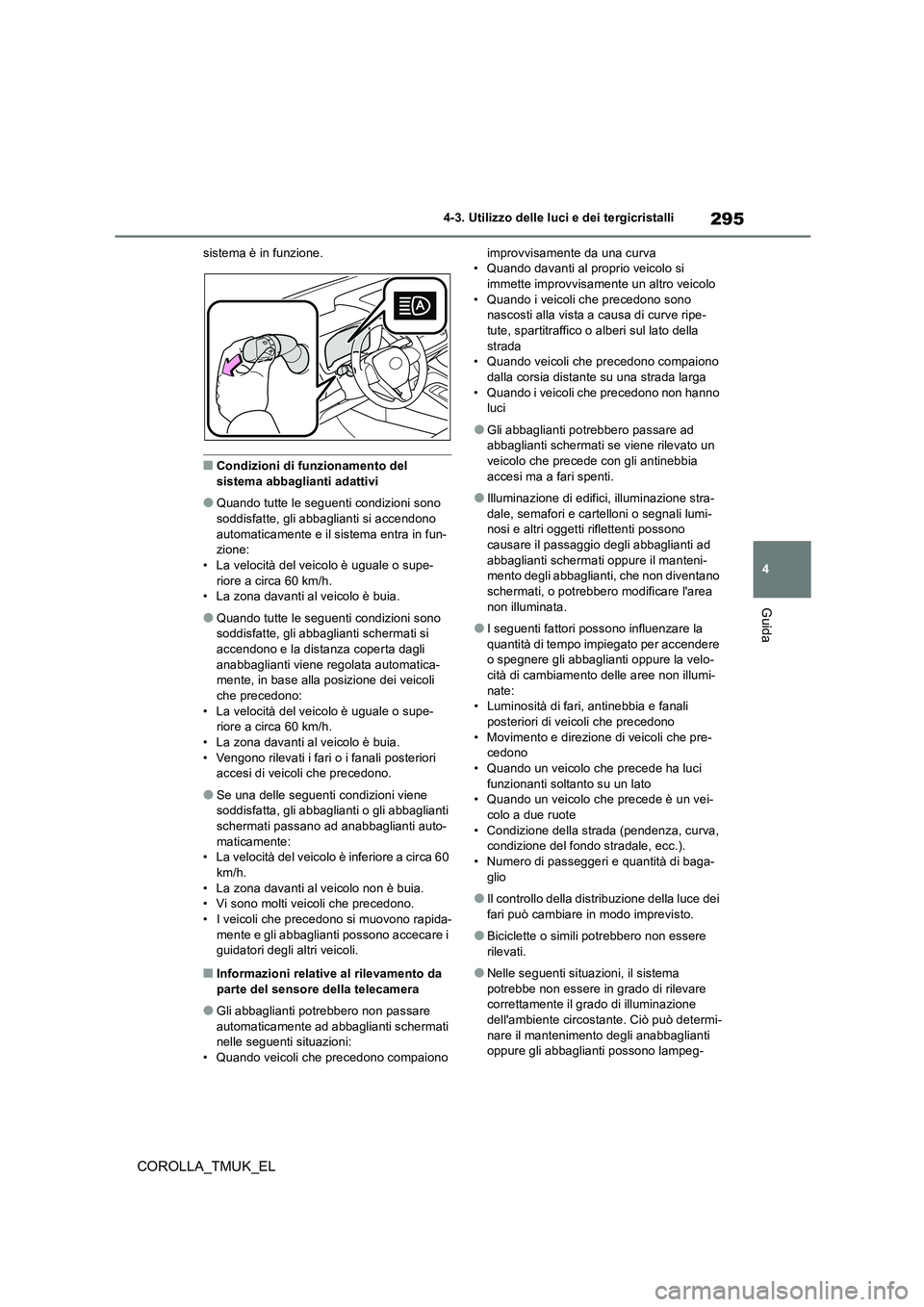

sistema è in funzione.
■Condizioni di funzionamento del
sistema abbaglianti adattivi
●Quando tutte le seguenti condizioni sono
soddisfatte, gli abbaglianti si accendono automaticamente e il sistema entra in fun-zione:
• La velocità del veicolo è uguale o supe- riore a circa 60 km/h.• La zona davanti al veicolo è buia.
●Quando tutte le seguenti condizioni sono soddisfatte, gli abbaglianti schermati si
accendono e la distanza coperta dagli anabbaglianti viene regolata automatica-mente, in base alla posizione dei veicoli
che precedono: • La velocità del veicolo è uguale o supe-riore a circa 60 km/h.
• La zona davanti al veicolo è buia. • Vengono rilevati i fari o i fanali posteriori accesi di veicoli che precedono.
●Se una delle seguenti condizioni viene soddisfatta, gli abbaglianti o gli abbaglianti
schermati passano ad anabbaglianti auto- maticamente:• La velocità del veicolo è inferiore a circa 60
km/h. • La zona davanti al veicolo non è buia.• Vi sono molti veicoli che precedono.
• I veicoli che precedono si muovono rapida- mente e gli abbaglianti possono accecare i guidatori degli altri veicoli.
■Informazioni relative al rilevamento da
parte del sensore della telecamera
●Gli abbaglianti potrebbero non passare
automaticamente ad abbaglianti schermati nelle seguenti situazioni:• Quando veicoli che precedono compaiono
improvvisamente da una curva • Quando davanti al proprio veicolo si immette improvvisamente un altro veicolo
• Quando i veicoli che precedono sono nascosti alla vista a causa di curve ripe-tute, spartitraffico o alberi sul lato della
strada • Quando veicoli che precedono compaiono dalla corsia distante su una strada larga
• Quando i veicoli che precedono non hanno luci
●Gli abbaglianti potrebbero passare ad abbaglianti schermati se viene rilevato un veicolo che precede con gli antinebbia
accesi ma a fari spenti.
●Illuminazione di edifici, illuminazione stra-
dale, semafori e cartelloni o segnali lumi- nosi e altri oggetti riflettenti possono causare il passaggio degli abbaglianti ad
abbaglianti schermati oppure il manteni- mento degli abbaglianti, che non diventano schermati, o potrebbero modificare l'area
non illuminata.
●I seguenti fattori possono influenzare la
quantità di tempo impiegato per accendere o spegnere gli abbaglianti oppure la velo-cità di cambiamento delle aree non illumi-
nate: • Luminosità di fari, antinebbia e fanali posteriori di veicoli che precedono
• Movimento e direzione di veicoli che pre- cedono• Quando un veicolo che precede ha luci
funzionanti soltanto su un lato • Quando un veicolo che precede è un vei-colo a due ruote
• Condizione della strada (pendenza, curva, condizione del fondo stradale, ecc.).• Numero di passeggeri e quantità di baga-
glio
●Il controllo della distribuzione della luce dei
fari può cambiare in modo imprevisto.
●Biciclette o simili potrebbero non essere
rilevati.
●Nelle seguenti situazioni, il sistema
potrebbe non essere in grado di rilevare correttamente il grado di illuminazione dell'ambiente circostante. Ciò può determi-
nare il mantenimento degli anabbaglianti oppure gli abbaglianti possono lampeg-

296
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli

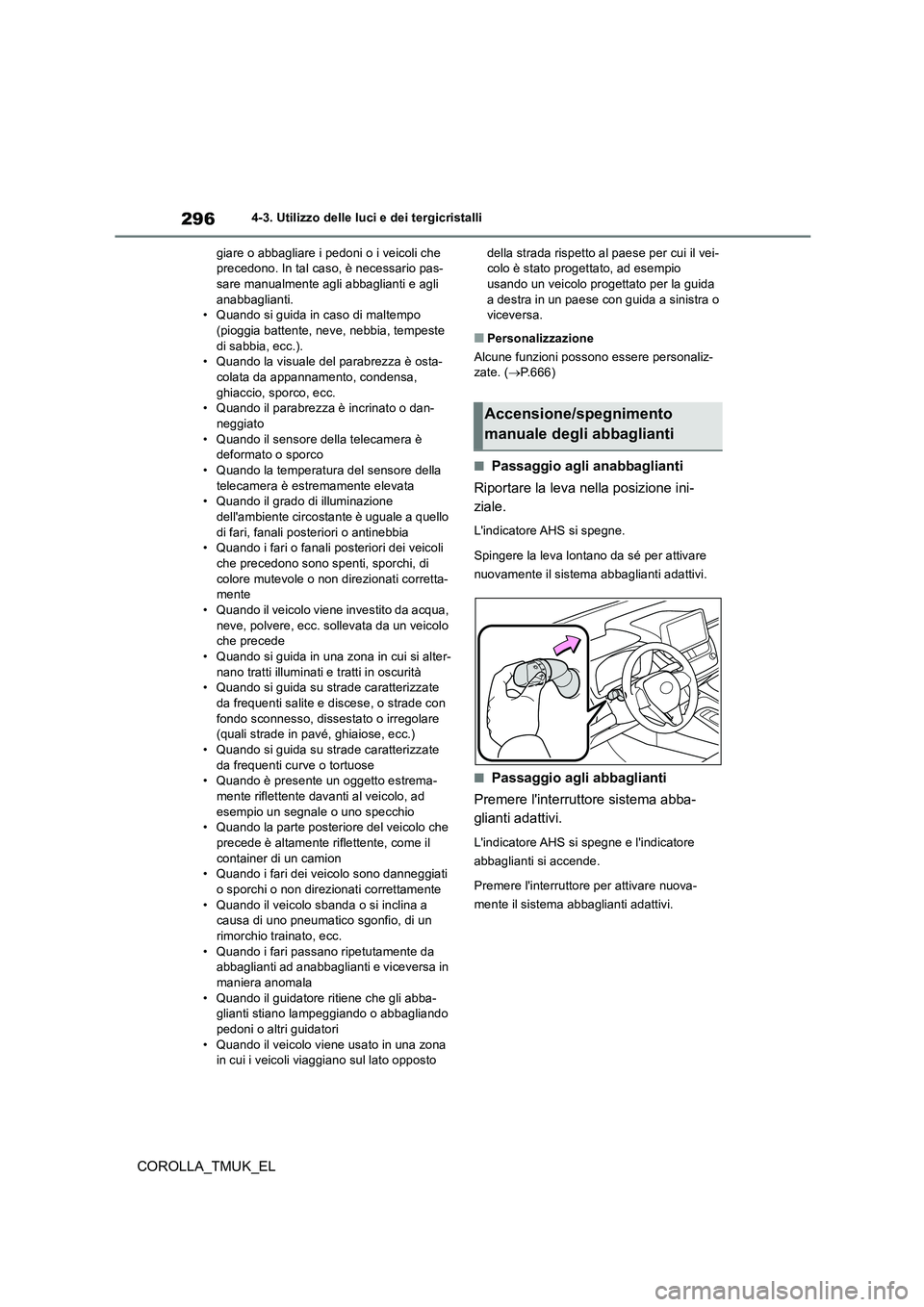

giare o abbagliare i pedoni o i veicoli che precedono. In tal caso, è necessario pas-sare manualmente agli abbaglianti e agli
anabbaglianti. • Quando si guida in caso di maltempo (pioggia battente, neve, nebbia, tempeste
di sabbia, ecc.). • Quando la visuale del parabrezza è osta-colata da appannamento, condensa,
ghiaccio, sporco, ecc. • Quando il parabrezza è incrinato o dan-neggiato
• Quando il sensore della telecamera è deformato o sporco• Quando la temperatura del sensore della
telecamera è estremamente elevata • Quando il grado di illuminazione dell'ambiente circostante è uguale a quello
di fari, fanali posteriori o antinebbia • Quando i fari o fanali posteriori dei veicoli che precedono sono spenti, sporchi, di
colore mutevole o non direzionati corretta- mente• Quando il veicolo viene investito da acqua,
neve, polvere, ecc. sollevata da un veicolo che precede• Quando si guida in una zona in cui si alter-
nano tratti illuminati e tratti in oscurità • Quando si guida su strade caratterizzate da frequenti salite e discese, o strade con
fondo sconnesso, dissestato o irregolare (quali strade in pavé, ghiaiose, ecc.)• Quando si guida su strade caratterizzate
da frequenti curve o tortuose • Quando è presente un oggetto estrema-mente riflettente davanti al veicolo, ad
esempio un segnale o uno specchio • Quando la parte posteriore del veicolo che precede è altamente riflettente, come il
container di un camion • Quando i fari dei veicolo sono danneggiati o sporchi o non direzionati correttamente
• Quando il veicolo sbanda o si inclina a causa di uno pneumatico sgonfio, di un rimorchio trainato, ecc.
• Quando i fari passano ripetutamente da abbaglianti ad anabbaglianti e viceversa in maniera anomala
• Quando il guidatore ritiene che gli abba- glianti stiano lampeggiando o abbagliando pedoni o altri guidatori
• Quando il veicolo viene usato in una zona in cui i veicoli viaggiano sul lato opposto
della strada rispetto al paese per cui il vei- colo è stato progettato, ad esempio usando un veicolo progettato per la guida
a destra in un paese con guida a sinistra o viceversa.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.666)
■Passaggio agli anabbaglianti
Riportare la leva nella posizione ini-
ziale.
L'indicatore AHS si spegne.
Spingere la leva lontano da sé per attivare
nuovamente il sistema abbaglianti adattivi.
■Passaggio agli abbaglianti
Premere l'interruttore sistema abba-
glianti adattivi.
L'indicatore AHS si spegne e l'indicatore
abbaglianti si accende.
Premere l'interruttore per attivare nuova-
mente il sistema abbaglianti adattivi.
Accensione/spegnimento
manuale degli abbaglianti

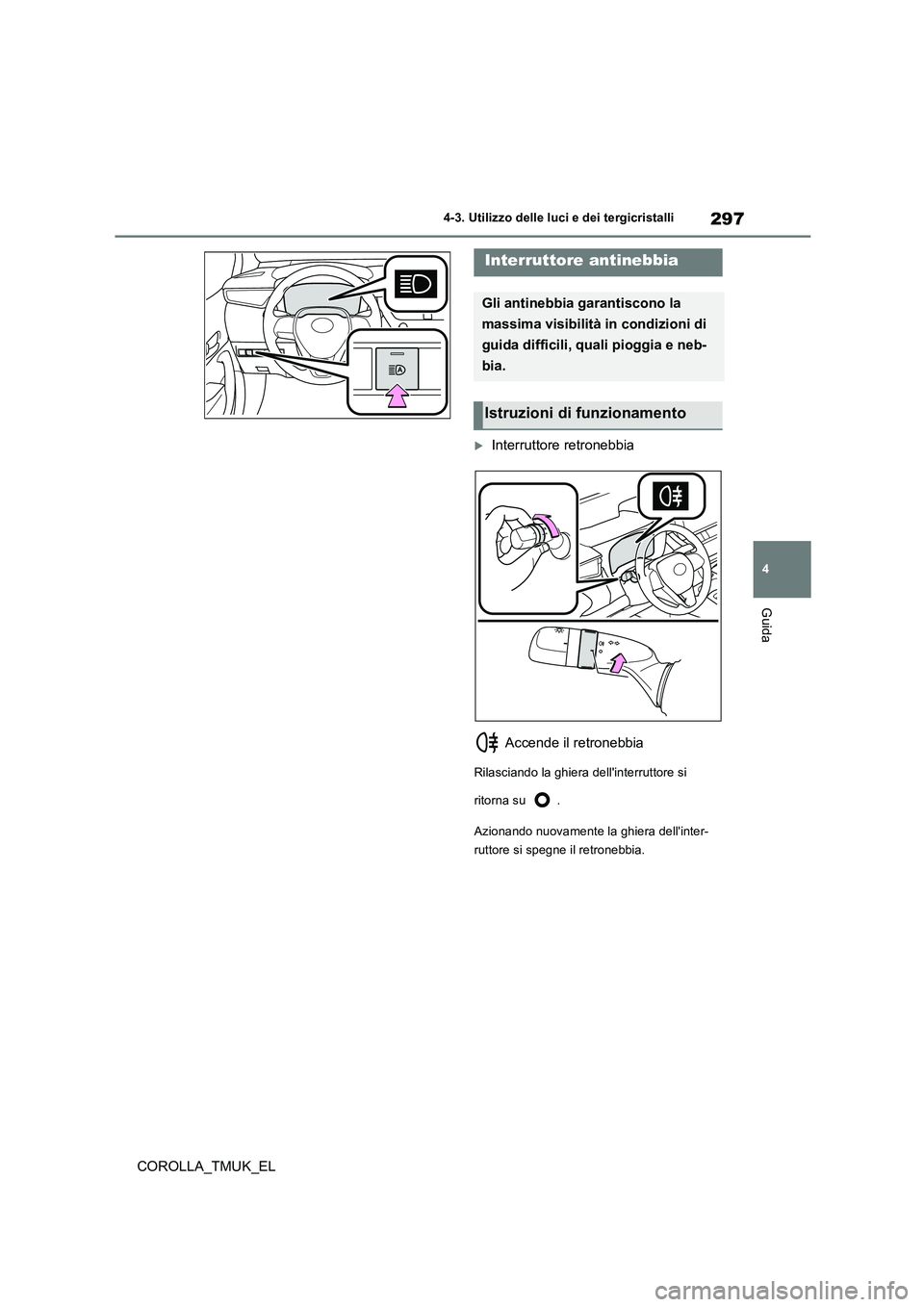

297
4
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Guida
Interruttore retronebbia
Accende il retronebbia
Rilasciando la ghiera dell'interruttore si
ritorna su .
Azionando nuovamente la ghiera dell'inter-
ruttore si spegne il retronebbia.
Interruttore antinebbia
Gli antinebbia garantiscono la
massima visibilità in condizioni di
guida difficili, quali pioggia e neb-
bia.
Istruzioni di funzionamento

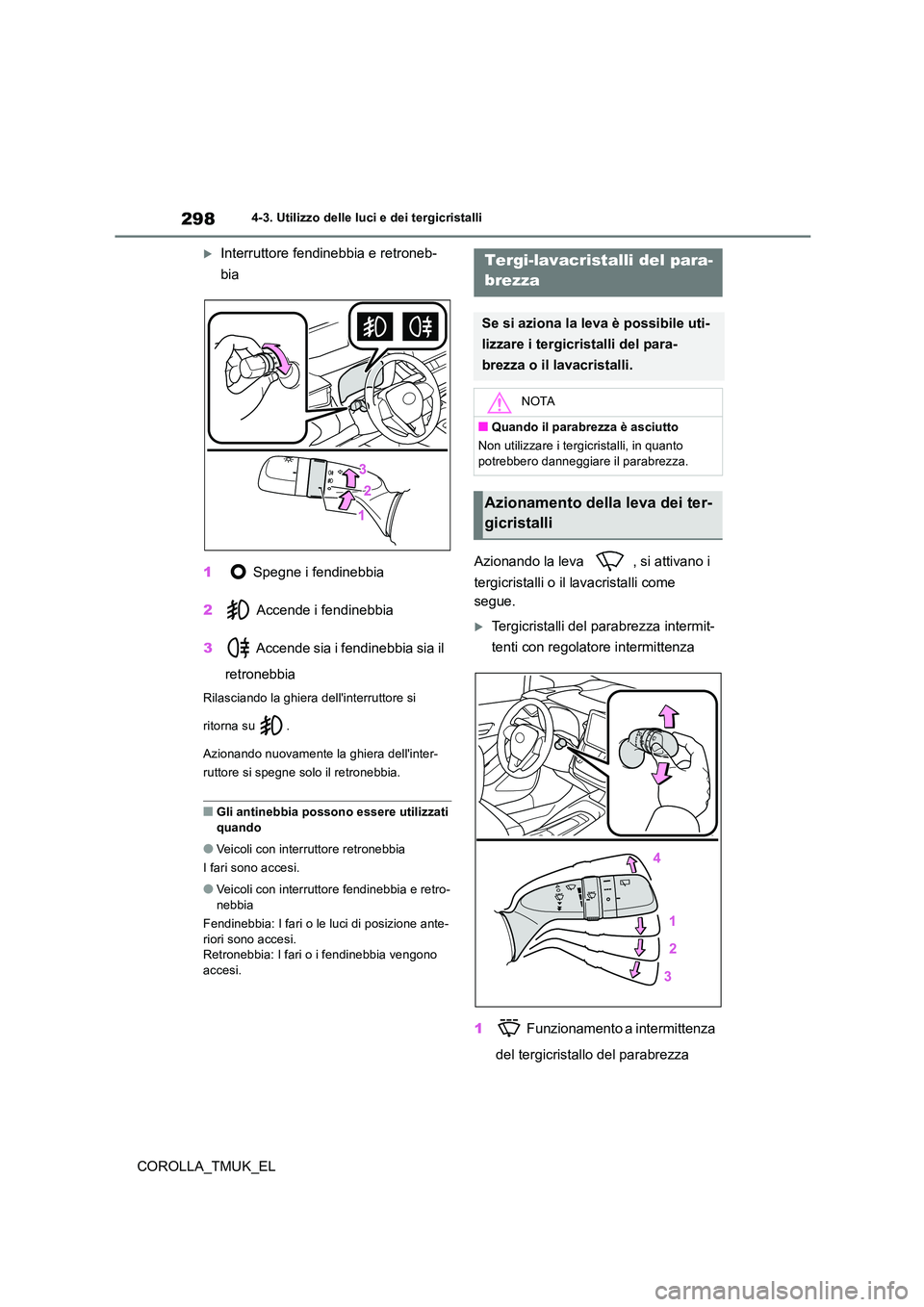

298
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Interruttore fendinebbia e retroneb-
bia
1 Spegne i fendinebbia
2 Accende i fendinebbia
3 Accende sia i fendinebbia sia il
retronebbia
Rilasciando la ghiera dell'interruttore si
ritorna su .
Azionando nuovamente la ghiera dell'inter-
ruttore si spegne solo il retronebbia.
■Gli antinebbia possono essere utilizzati
quando
●Veicoli con interruttore retronebbia
I fari sono accesi.
●Veicoli con interruttore fendinebbia e retro- nebbia
Fendinebbia: I fari o le luci di posizione ante-
riori sono accesi. Retronebbia: I fari o i fendinebbia vengono accesi.
Azionando la leva , si attivano i
tergicristalli o il lavacristalli come
segue.
Tergicristalli del parabrezza intermit-
tenti con regolatore intermittenza
1 Funzionamento a intermittenza
del tergicristallo del parabrezza
Tergi-lavacristalli del para-
brezza
Se si aziona la leva è possibile uti-
lizzare i tergicristalli del para-
brezza o il lavacristalli.
NOTA
■Quando il parabrezza è asciutto
Non utilizzare i tergicristalli, in quanto
potrebbero danneggiare il parabrezza.
Azionamento della leva dei ter-
gicristalli

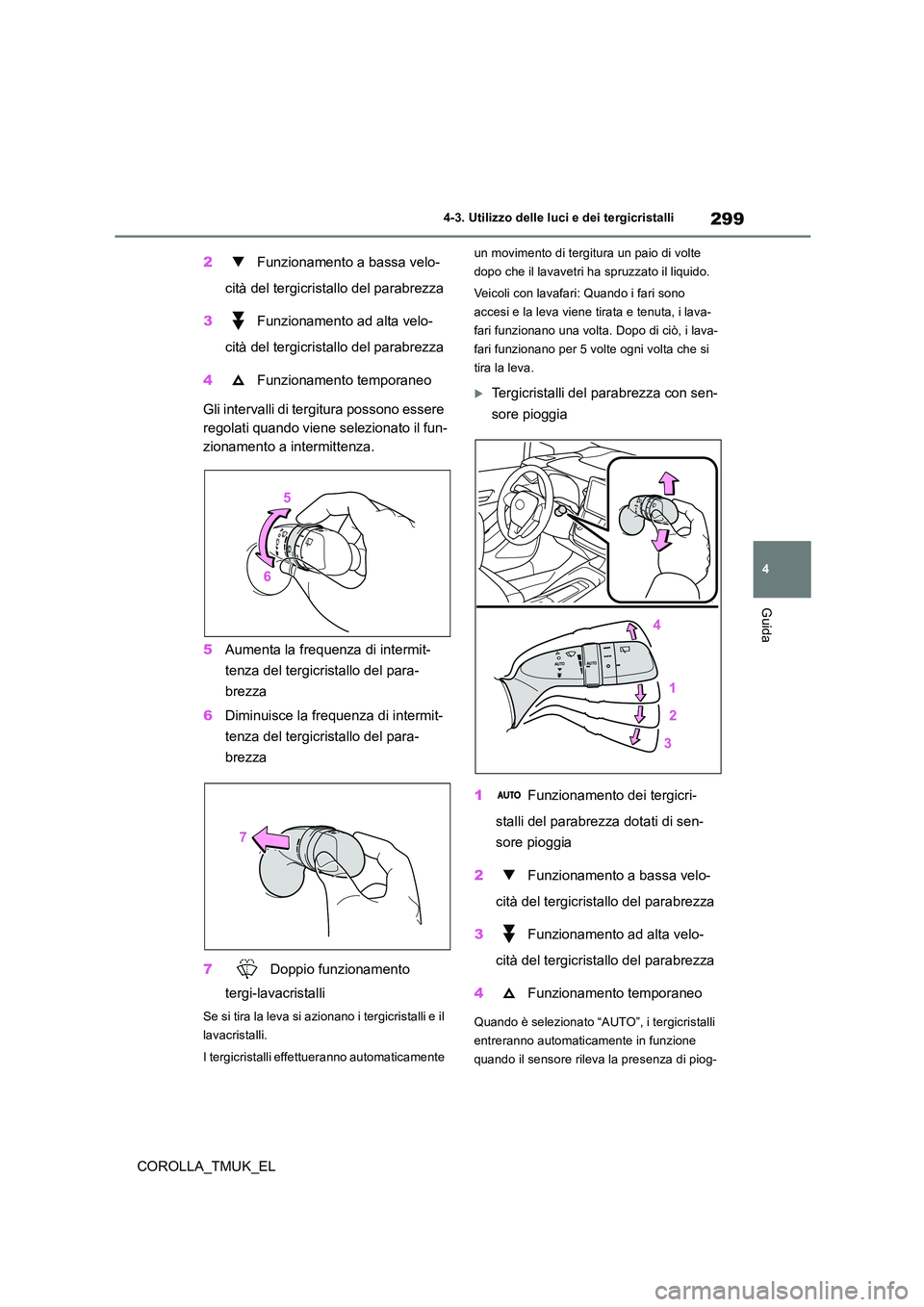

299
4
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Guida
2 Funzionamento a bassa velo-
cità del tergicristallo del parabrezza
3 Funzionamento ad alta velo-
cità del tergicristallo del parabrezza
4 Funzionamento temporaneo
Gli intervalli di tergitura possono essere
regolati quando viene selezionato il fun-
zionamento a intermittenza.
5 Aumenta la frequenza di intermit-
tenza del tergicristallo del para-
brezza
6 Diminuisce la frequenza di intermit-
tenza del tergicristallo del para-
brezza
7 Doppio funzionamento
tergi-lavacristalli
Se si tira la leva si azionano i tergicristalli e il
lavacristalli.
I tergicristalli effettueranno automaticamente
un movimento di tergitura un paio di volte
dopo che il lavavetri ha spruzzato il liquido.
Veicoli con lavafari: Quando i fari sono
accesi e la leva viene tirata e tenuta, i lava-
fari funzionano una volta. Dopo di ciò, i lava-
fari funzionano per 5 volte ogni volta che si
tira la leva.
Tergicristalli del parabrezza con sen-
sore pioggia
1 Funzionamento dei tergicri-
stalli del parabrezza dotati di sen-
sore pioggia
2 Funzionamento a bassa velo-
cità del tergicristallo del parabrezza
3 Funzionamento ad alta velo-
cità del tergicristallo del parabrezza
4 Funzionamento temporaneo
Quando è selezionato “AUTO”, i tergicristalli
entreranno automaticamente in funzione
quando il sensore rileva la presenza di piog-

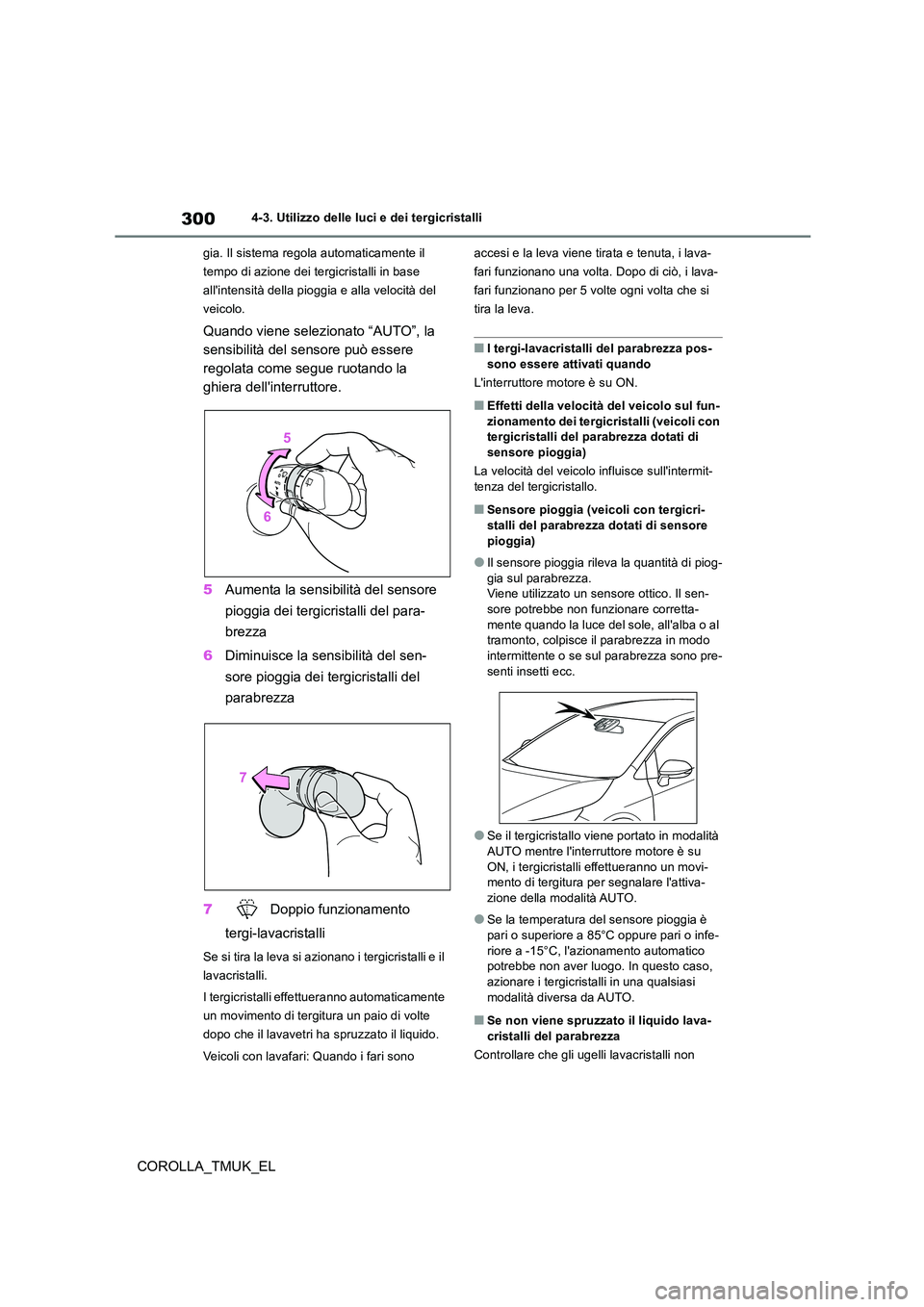

300
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
gia. Il sistema regola automaticamente il
tempo di azione dei tergicristalli in base
all'intensità della pioggia e alla velocità del
veicolo.
Quando viene selezionato “AUTO”, la
sensibilità del sensore può essere
regolata come segue ruotando la
ghiera dell'interruttore.
5 Aumenta la sensibilità del sensore
pioggia dei tergicristalli del para-
brezza
6 Diminuisce la sensibilità del sen-
sore pioggia dei tergicristalli del
parabrezza
7 Doppio funzionamento
tergi-lavacristalli
Se si tira la leva si azionano i tergicristalli e il
lavacristalli.
I tergicristalli effettueranno automaticamente
un movimento di tergitura un paio di volte
dopo che il lavavetri ha spruzzato il liquido.
Veicoli con lavafari: Quando i fari sono
accesi e la leva viene tirata e tenuta, i lava-
fari funzionano una volta. Dopo di ciò, i lava-
fari funzionano per 5 volte ogni volta che si
tira la leva.
■I tergi-lavacristalli del parabrezza pos-
sono essere attivati quando
L'interruttore motore è su ON.
■Effetti della velocità del veicolo sul fun- zionamento dei tergicristalli (veicoli con tergicristalli del parabrezza dotati di
sensore pioggia)
La velocità del veicolo influisce sull'intermit- tenza del tergicristallo.
■Sensore pioggia (veicoli con tergicri-stalli del parabrezza dotati di sensore
pioggia)
●Il sensore pioggia rileva la quantità di piog-
gia sul parabrezza. Viene utilizzato un sensore ottico. Il sen-sore potrebbe non funzionare corretta-
mente quando la luce del sole, all'alba o al tramonto, colpisce il parabrezza in modo intermittente o se sul parabrezza sono pre-
senti insetti ecc.
●Se il tergicristallo viene portato in modalità
AUTO mentre l'interruttore motore è su ON, i tergicristalli effettueranno un movi-mento di tergitura per segnalare l'attiva-
zione della modalità AUTO.
●Se la temperatura del sensore pioggia è
pari o superiore a 85°C oppure pari o infe- riore a -15°C, l'azionamento automatico potrebbe non aver luogo. In questo caso,
azionare i tergicristalli in una qualsiasi modalità diversa da AUTO.
■Se non viene spruzzato il liquido lava-cristalli del parabrezza
Controllare che gli ugelli lavacristalli non
