TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

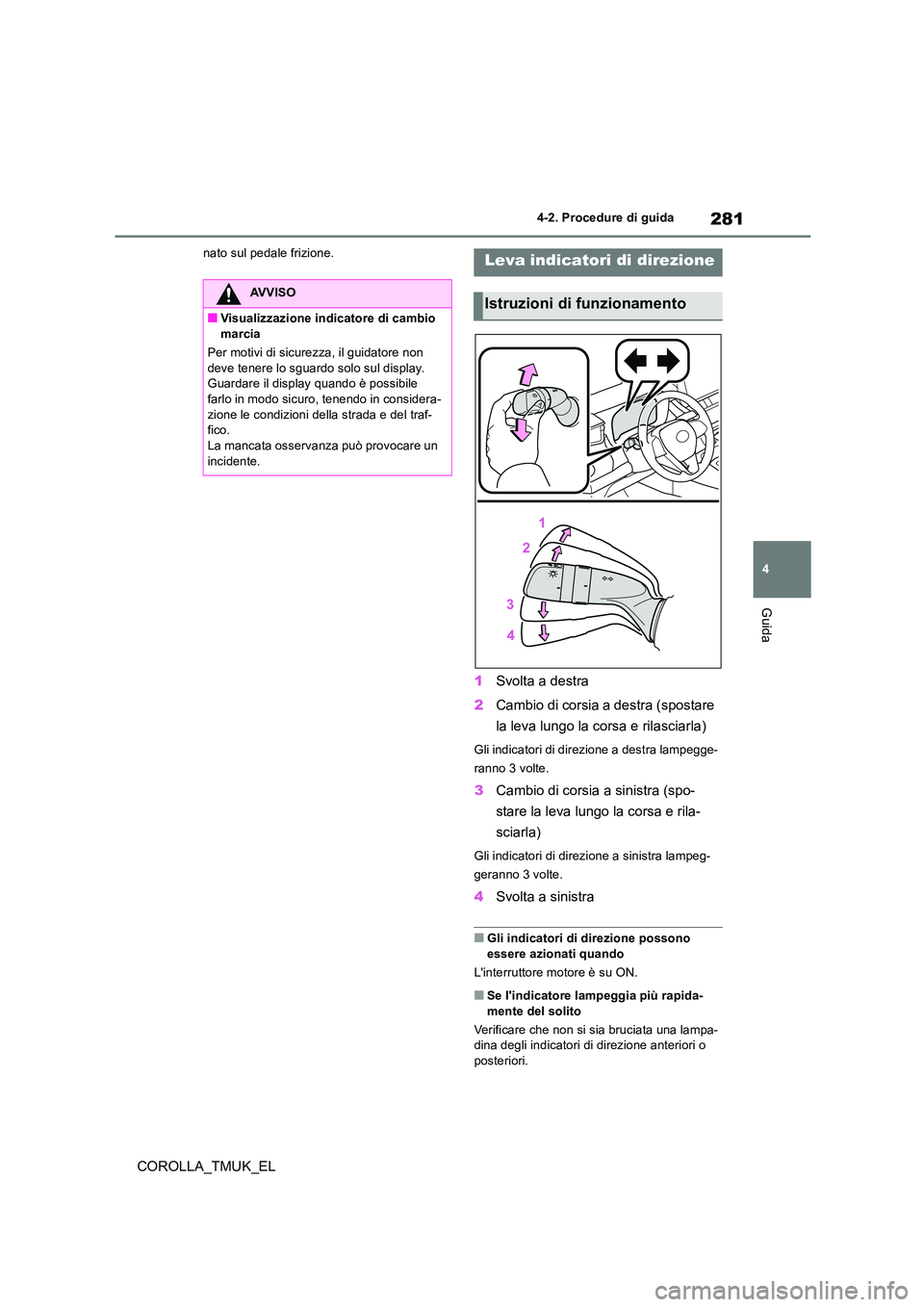

281
4
COROLLA_TMUK_EL
4-2. Procedure di guida
Guida
nato sul pedale frizione.
1Svolta a destra
2 Cambio di corsia a destra (spostare
la leva lungo la corsa e rilasciarla)
Gli indicatori di direzione a destra lampegge-
ranno 3 volte.
3 Cambio di corsia a sinistra (spo-
stare la leva lungo la corsa e rila-
sciarla)
Gli indicatori di direzione a sinistra lampeg-
geranno 3 volte.
4 Svolta a sinistra
■Gli indicatori di direzione possono
essere azionati quando
L'interruttore motore è su ON.
■Se l'indicatore lampeggia più rapida- mente del solito
Verificare che non si sia bruciata una lampa- dina degli indicatori di direzione anteriori o
posteriori.
AVVISO
■Visualizzazione indicatore di cambio marcia
Per motivi di sicurezza, il guidatore non
deve tenere lo sguardo solo sul display. Guardare il display quando è possibile farlo in modo sicuro, tenendo in considera-
zione le condizioni della strada e del traf- fico.La mancata osservanza può provocare un
incidente.
Leva indicatori di direzione
Istruzioni di funzionamento

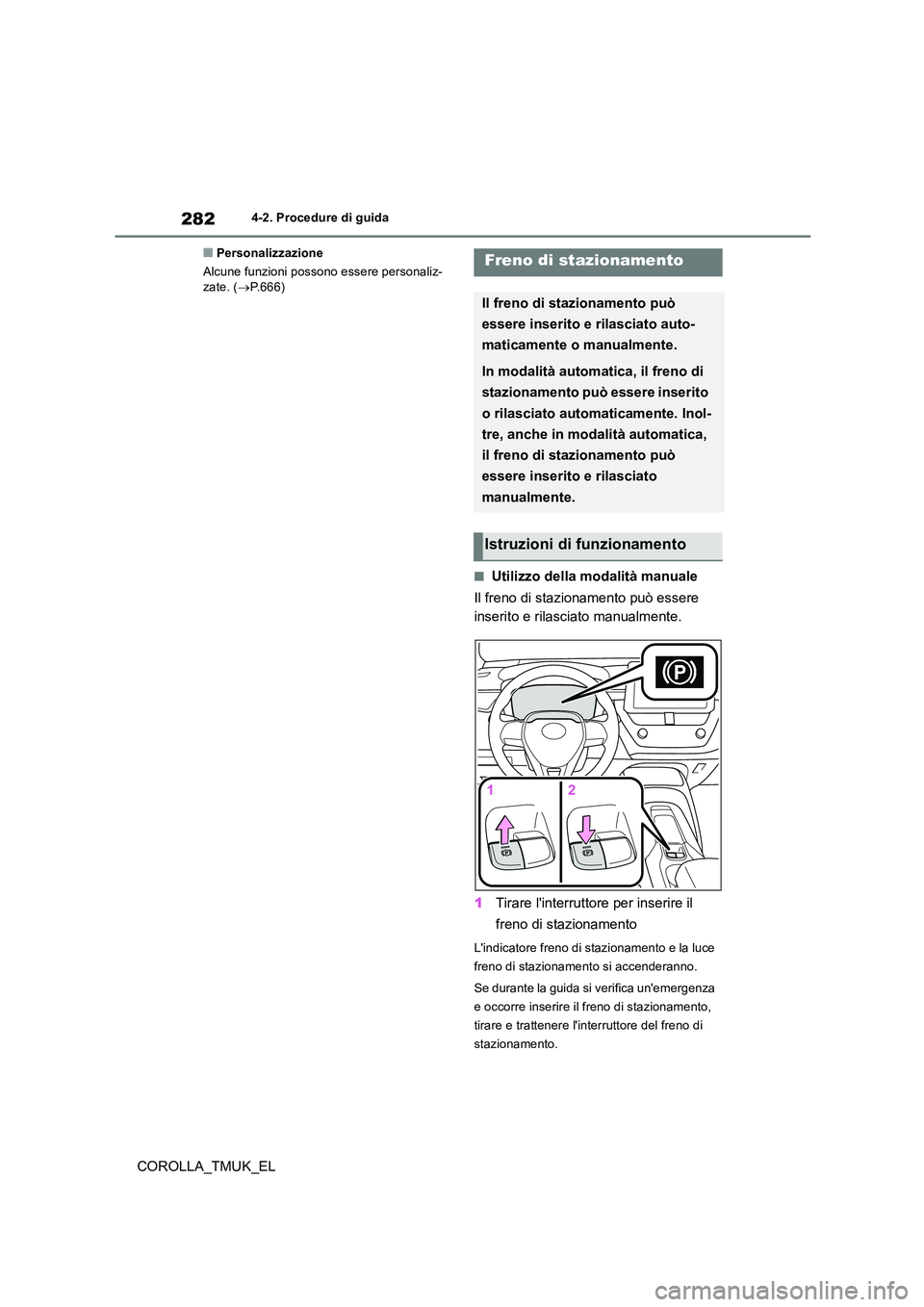

282
COROLLA_TMUK_EL
4-2. Procedure di guida
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P. 6 6 6 )
■Utilizzo della modalità manuale
Il freno di stazionamento può essere
inserito e rilasciato manualmente.
1 Tirare l'interruttore per inserire il
freno di stazionamento
L'indicatore freno di stazionamento e la luce
freno di stazionamento si accenderanno.
Se durante la guida si verifica un'emergenza
e occorre inserire il freno di stazionamento,
tirare e trattenere l'interruttore del freno di
stazionamento.
Freno di stazionamento
Il freno di stazionamento può
essere inserito e rilasciato auto-
maticamente o manualmente.
In modalità automatica, il freno di
stazionamento può essere inserito
o rilasciato automaticamente. Inol-
tre, anche in modalità automatica,
il freno di stazionamento può
essere inserito e rilasciato
manualmente.
Istruzioni di funzionamento

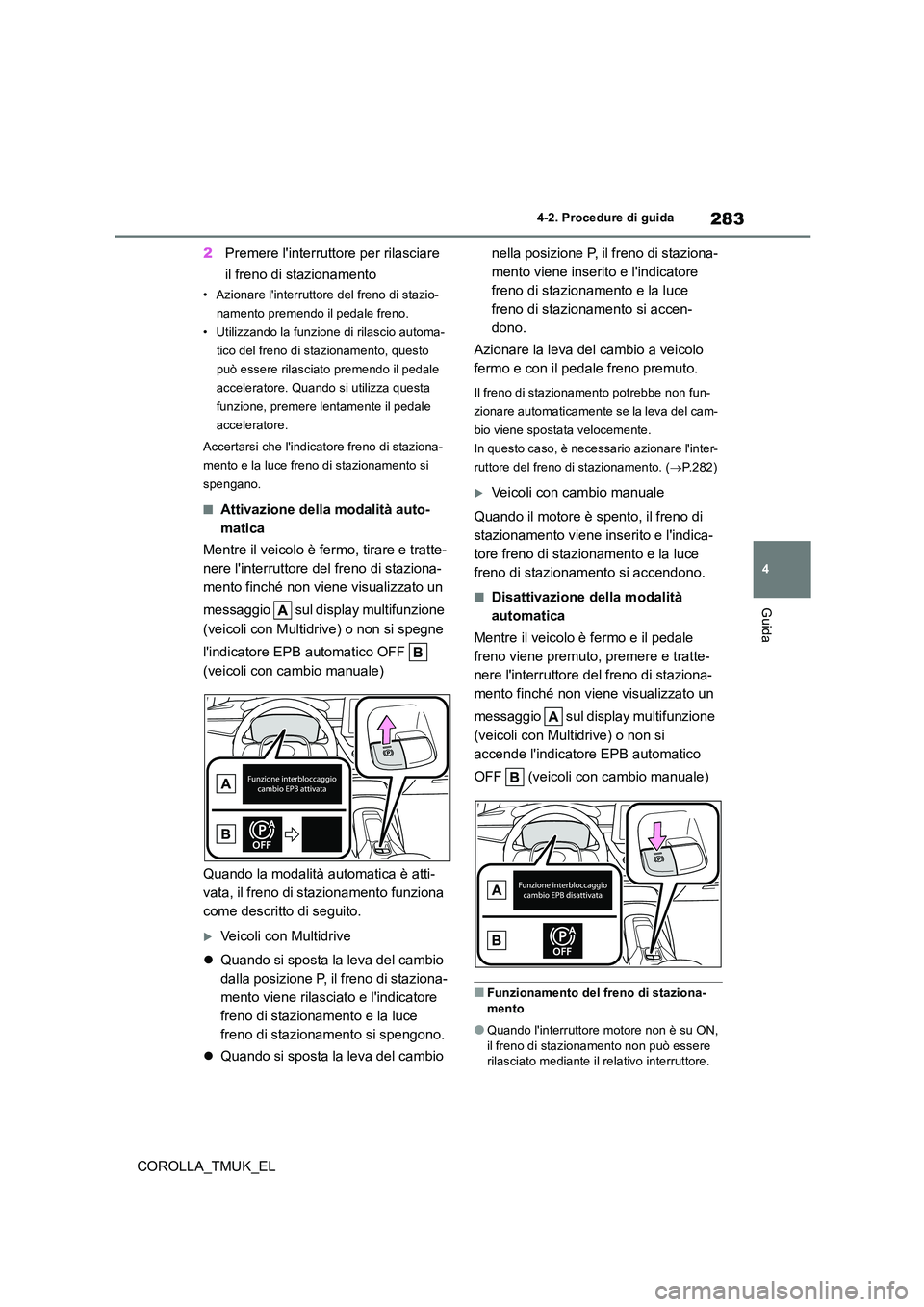

283
4
COROLLA_TMUK_EL
4-2. Procedure di guida
Guida
2Premere l'interruttore per rilasciare
il freno di stazionamento
• Azionare l'interruttore del freno di stazio-
namento premendo il pedale freno.
• Utilizzando la funzione di rilascio automa-
tico del freno di stazionamento, questo
può essere rilasciato premendo il pedale
acceleratore. Quando si utilizza questa
funzione, premere lentamente il pedale
acceleratore.
Accertarsi che l'indicatore freno di staziona-
mento e la luce freno di stazionamento si
spengano.
■Attivazione della modalità auto-
matica
Mentre il veicolo è fermo, tirare e tratte-
nere l'interruttore del freno di staziona-
mento finché non viene visualizzato un
messaggio sul display multifunzione
(veicoli con Multidrive) o non si spegne
l'indicatore EPB automatico OFF
(veicoli con cambio manuale)
Quando la modalità automatica è atti-
vata, il freno di stazionamento funziona
come descritto di seguito.
Veicoli con Multidrive
 Quando si sposta la leva del cambio
dalla posizione P, il freno di staziona-
mento viene rilasciato e l'indicatore
freno di stazionamento e la luce
freno di stazionamento si spengono.
 Quando si sposta la leva del cambio
nella posizione P, il freno di staziona-
mento viene inserito e l'indicatore
freno di stazionamento e la luce
freno di stazionamento si accen-
dono.
Azionare la leva del cambio a veicolo
fermo e con il pedale freno premuto.
Il freno di stazionamento potrebbe non fun-
zionare automaticamente se la leva del cam-
bio viene spostata velocemente.
In questo caso, è necessario azionare l'inter-
ruttore del freno di stazionamento. ( P.282)
Veicoli con cambio manuale
Quando il motore è spento, il freno di
stazionamento viene inserito e l'indica-
tore freno di stazionamento e la luce
freno di stazionamento si accendono.
■Disattivazione della modalità
automatica
Mentre il veicolo è fermo e il pedale
freno viene premuto, premere e tratte-
nere l'interruttore del freno di staziona-
mento finché non viene visualizzato un
messaggio sul display multifunzione
(veicoli con Multidrive) o non si
accende l'indicatore EPB automatico
OFF (veicoli con cambio manuale)
■Funzionamento del freno di staziona-
mento
●Quando l'interruttore motore non è su ON,
il freno di stazionamento non può essere rilasciato mediante il relativo interruttore.

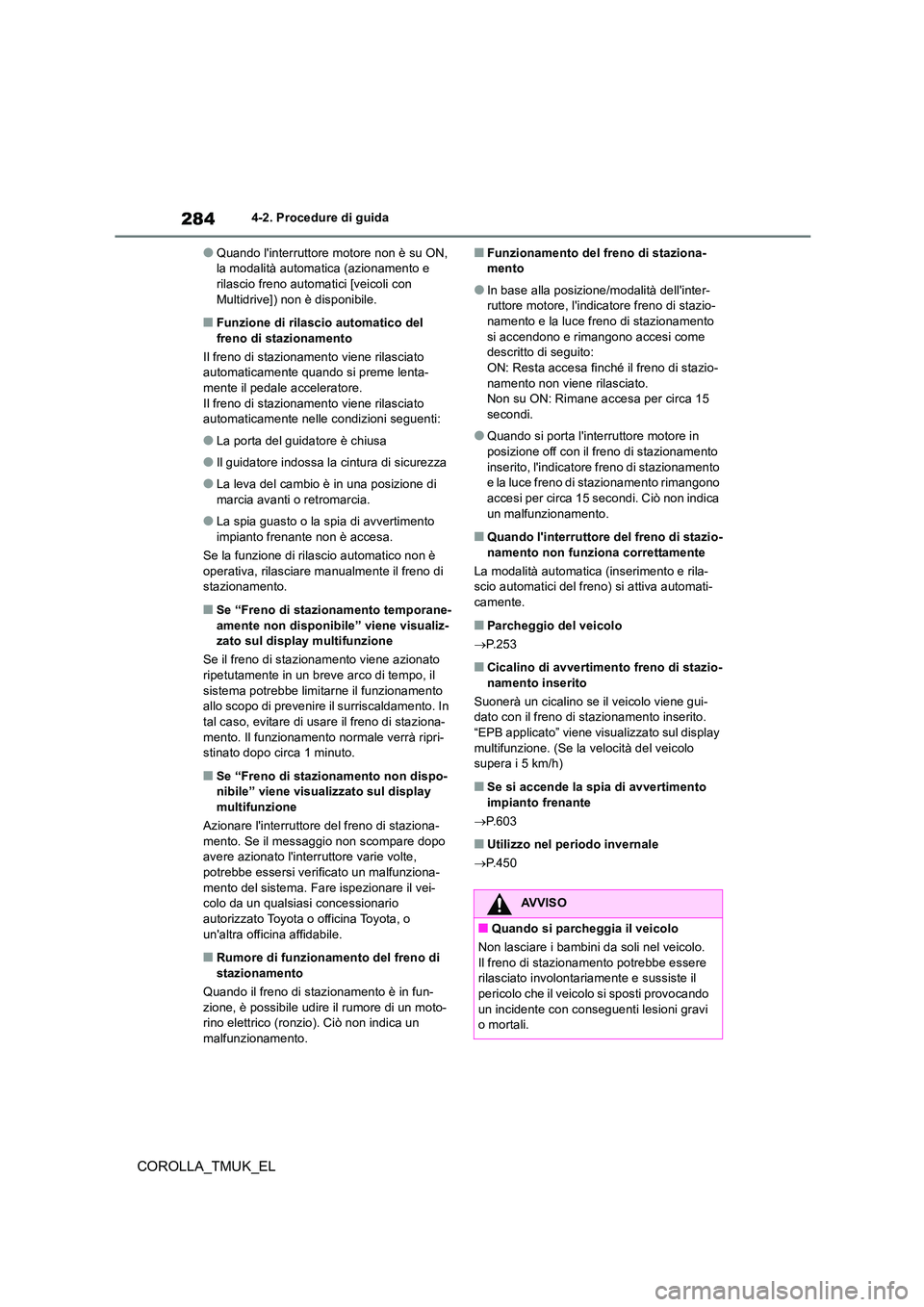

284
COROLLA_TMUK_EL
4-2. Procedure di guida
●Quando l'interruttore motore non è su ON, la modalità automatica (azionamento e rilascio freno automatici [veicoli con
Multidrive]) non è disponibile.
■Funzione di rilascio automatico del freno di stazionamento
Il freno di stazionamento viene rilasciato automaticamente quando si preme lenta-
mente il pedale acceleratore. Il freno di stazionamento viene rilasciato automaticamente nelle condizioni seguenti:
●La porta del guidatore è chiusa
●Il guidatore indossa la cintura di sicurezza
●La leva del cambio è in una posizione di
marcia avanti o retromarcia.
●La spia guasto o la spia di avvertimento
impianto frenante non è accesa.
Se la funzione di rilascio automatico non è operativa, rilasciare manualmente il freno di stazionamento.
■Se “Freno di stazionamento temporane-
amente non disponibile” viene visualiz- zato sul display multifunzione
Se il freno di stazionamento viene azionato ripetutamente in un breve arco di tempo, il
sistema potrebbe limitarne il funzionamento allo scopo di prevenire il surriscaldamento. In tal caso, evitare di usare il freno di staziona-
mento. Il funzionamento normale verrà ripri- stinato dopo circa 1 minuto.
■Se “Freno di stazionamento non dispo-nibile” viene visualizzato sul display
multifunzione
Azionare l'interruttore del freno di staziona- mento. Se il messaggio non scompare dopo avere azionato l'interruttore varie volte,
potrebbe essersi verificato un malfunziona- mento del sistema. Fare ispezionare il vei-colo da un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Rumore di funzionamento del freno di stazionamento
Quando il freno di stazionamento è in fun-
zione, è possibile udire il rumore di un moto- rino elettrico (ronzio). Ciò non indica un malfunzionamento.
■Funzionamento del freno di staziona-mento
●In base alla posizione/modalità dell'inter-ruttore motore, l'indicatore freno di stazio-namento e la luce freno di stazionamento
si accendono e rimangono accesi come descritto di seguito: ON: Resta accesa finché il freno di stazio-
namento non viene rilasciato. Non su ON: Rimane accesa per circa 15 secondi.
●Quando si porta l'interruttore motore in posizione off con il freno di stazionamento
inserito, l'indicatore freno di stazionamento e la luce freno di stazionamento rimangono accesi per circa 15 secondi. Ciò non indica
un malfunzionamento.
■Quando l'interruttore del freno di stazio- namento non funziona correttamente
La modalità automatica (inserimento e rila- scio automatici del freno) si attiva automati-
camente.
■Parcheggio del veicolo
 P.253
■Cicalino di avvertimento freno di stazio- namento inserito
Suonerà un cicalino se il veicolo viene gui- dato con il freno di stazionamento inserito.
“EPB applicato” viene visualizzato sul display multifunzione. (Se la velocità del veicolo supera i 5 km/h)
■Se si accende la spia di avvertimento
impianto frenante
 P.603
■Utilizzo nel periodo invernale
 P.450
AVVISO
■Quando si parcheggia il veicolo
Non lasciare i bambini da soli nel veicolo.
Il freno di stazionamento potrebbe essere rilasciato involontariamente e sussiste il pericolo che il veicolo si sposti provocando
un incidente con conseguenti lesioni gravi o mortali.

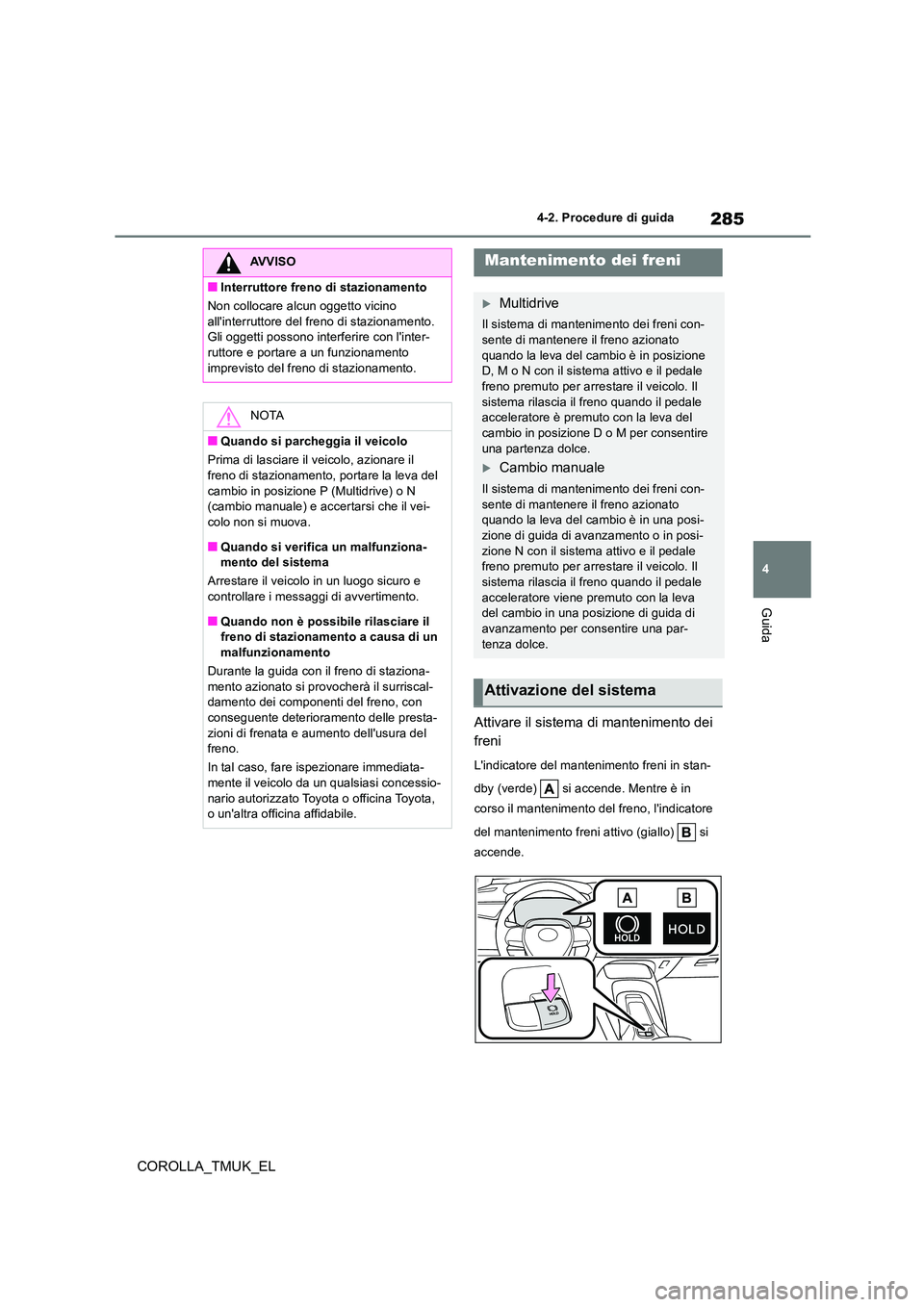

285
4
COROLLA_TMUK_EL
4-2. Procedure di guida
Guida
Attivare il sistema di mantenimento dei
freni
L'indicatore del mantenimento freni in stan-
dby (verde) si accende. Mentre è in
corso il mantenimento del freno, l'indicatore
del mantenimento freni attivo (giallo) si
accende.
AVVISO
■Interruttore freno di stazionamento
Non collocare alcun oggetto vicino
all'interruttore del freno di stazionamento. Gli oggetti possono interferire con l'inter-ruttore e portare a un funzionamento
imprevisto del freno di stazionamento.
NOTA
■Quando si parcheggia il veicolo
Prima di lasciare il veicolo, azionare il freno di stazionamento, portare la leva del
cambio in posizione P (Multidrive) o N (cambio manuale) e accertarsi che il vei-colo non si muova.
■Quando si verifica un malfunziona-mento del sistema
Arrestare il veicolo in un luogo sicuro e controllare i messaggi di avvertimento.
■Quando non è possibile rilasciare il freno di stazionamento a causa di un malfunzionamento
Durante la guida con il freno di staziona-
mento azionato si provocherà il surriscal- damento dei componenti del freno, con conseguente deterioramento delle presta-
zioni di frenata e aumento dell'usura del freno.
In tal caso, fare ispezionare immediata- mente il veicolo da un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
Mantenimento dei freni
Multidrive
Il sistema di mantenimento dei freni con-sente di mantenere il freno azionato
quando la leva del cambio è in posizione D, M o N con il sistema attivo e il pedale freno premuto per arrestare il veicolo. Il
sistema rilascia il freno quando il pedale acceleratore è premuto con la leva del cambio in posizione D o M per consentire
una partenza dolce.
Cambio manuale
Il sistema di mantenimento dei freni con-
sente di mantenere il freno azionato quando la leva del cambio è in una posi-zione di guida di avanzamento o in posi-
zione N con il sistema attivo e il pedale freno premuto per arrestare il veicolo. Il sistema rilascia il freno quando il pedale
acceleratore viene premuto con la leva del cambio in una posizione di guida di avanzamento per consentire una par-
tenza dolce.
Attivazione del sistema

286
COROLLA_TMUK_EL
4-2. Procedure di guida
■Condizioni di funzionamento del sistema di mantenimento dei freni
Non è possibile attivare il sistema di manteni- mento dei freni nelle seguenti condizioni:
●La porta del guidatore non è chiusa.
●Il guidatore non indossa la cintura di sicu-rezza.
Se una qualsiasi delle condizioni sopra indi- cate viene rilevata quando il sistema di man-
tenimento dei freni è attivo, il sistema si disattiva e l'indicatore del mantenimento freni in standby si spegne. Inoltre, qualora una
delle suddette condizioni venisse rilevata mentre è in corso il mantenimento dei freni, suonerà un cicalino di avvertimento e un
messaggio verrà visualizzato sul display mul- tifunzione. Il freno di stazionamento verrà quindi inserito automaticamente.
■Funzione di mantenimento dei freni
●Se il pedale freno viene rilasciato per un periodo di tempo di circa 3 minuti dopo che
il sistema è entrato in funzione, verrà inse- rito automaticamente il freno di staziona-mento. In questo caso, suona un cicalino
di avvertimento e viene visualizzato un messaggio sul display multifunzione.
●Per disattivare il sistema mentre è in corso il mantenimento dei freni, premere con decisione il pedale freno e premere nuova-
mente il pulsante.
●La funzione di mantenimento dei freni
potrebbe non funzionare quando il veicolo si trova su una pendenza ripida. In tal caso, potrebbe essere necessario che il
guidatore azioni i freni. Suonerà un cicalino e il display multifunzione avviserà il guida-tore della situazione. Se sul display multi-
funzione viene visualizzato un messaggio di avvertimento, leggere il messaggio e seguire le istruzioni.
■Quando il freno di stazionamento viene
inserito automaticamente mentre è in corso il mantenimento dei freni
Eseguire una delle seguenti operazioni per rilasciare il freno di stazionamento.
●Premere il pedale acceleratore. (Il freno di stazionamento non verrà rilasciato auto-
maticamente se la cintura di sicurezza non
è allacciata).
●Azionare l'interruttore del freno di staziona-
mento con il pedale freno premuto.
Accertarsi che la spia freno di stazionamento si spenga. ( P. 2 8 2 )
■Quando è necessaria un'ispezione presso un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o un'altra officina affidabile
Se l'indicatore del mantenimento freni in standby (verde) non si illumina neanche
quando l'interruttore di mantenimento dei freni viene premuto e le condizioni di funzio-namento del sistema di mantenimento dei
freni sono soddisfatte, potrebbe essersi veri- ficato un malfunzionamento del sistema. Fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Se “Anomalia mantenimento freno inse-rito Premere il freno per disattivarlo
Recarsi dal concessionario” o “Malfun- zionamento mantenimento freno inse-rito Recarsi dal concessionario” viene
visualizzato sul display multifunzione
Il sistema potrebbe presentare un malfunzio- namento. Fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile.
■Messaggi e cicalini di avvertimento
I messaggi e i cicalini di avvertimento ser- vono ad indicare un malfunzionamento del sistema o a informare il guidatore della
necessità di prestare attenzione. Se sul display multifunzione viene visualizzato un messaggio di avvertimento, leggere il mes-
saggio e seguire le istruzioni.
■Se l'indicatore del mantenimento freni attivo lampeggia
 P.610

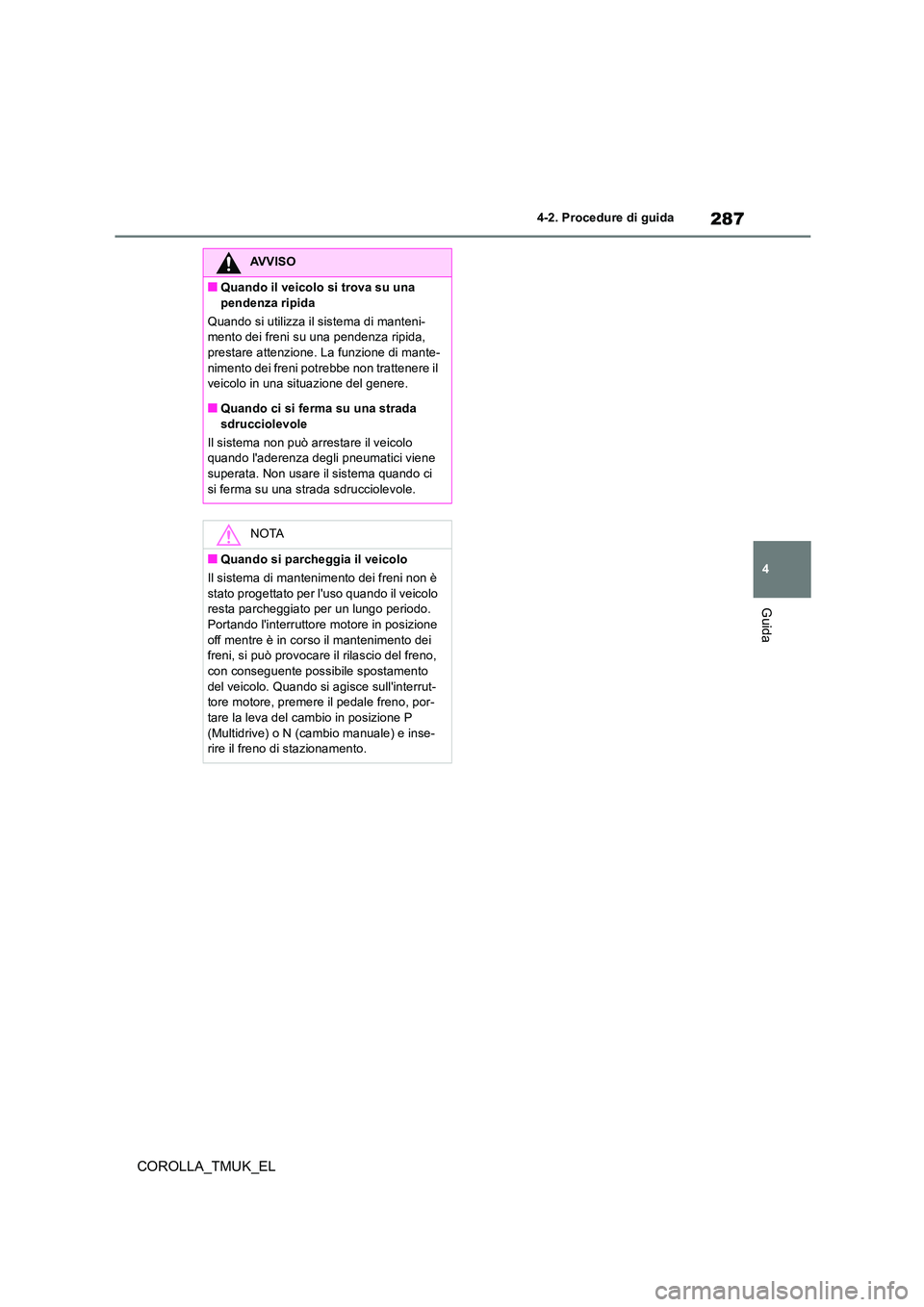

287
4
COROLLA_TMUK_EL
4-2. Procedure di guida
Guida
AVVISO
■Quando il veicolo si trova su una
pendenza ripida
Quando si utilizza il sistema di manteni- mento dei freni su una pendenza ripida, prestare attenzione. La funzione di mante-
nimento dei freni potrebbe non trattenere il veicolo in una situazione del genere.
■Quando ci si ferma su una strada
sdrucciolevole
Il sistema non può arrestare il veicolo quando l'aderenza degli pneumatici viene superata. Non usare il sistema quando ci
si ferma su una strada sdrucciolevole.
NOTA
■Quando si parcheggia il veicolo
Il sistema di mantenimento dei freni non è
stato progettato per l'uso quando il veicolo resta parcheggiato per un lungo periodo. Portando l'interruttore motore in posizione
off mentre è in corso il mantenimento dei freni, si può provocare il rilascio del freno, con conseguente possibile spostamento
del veicolo. Quando si agisce sull'interrut- tore motore, premere il pedale freno, por-tare la leva del cambio in posizione P
(Multidrive) o N (cambio manuale) e inse- rire il freno di stazionamento.

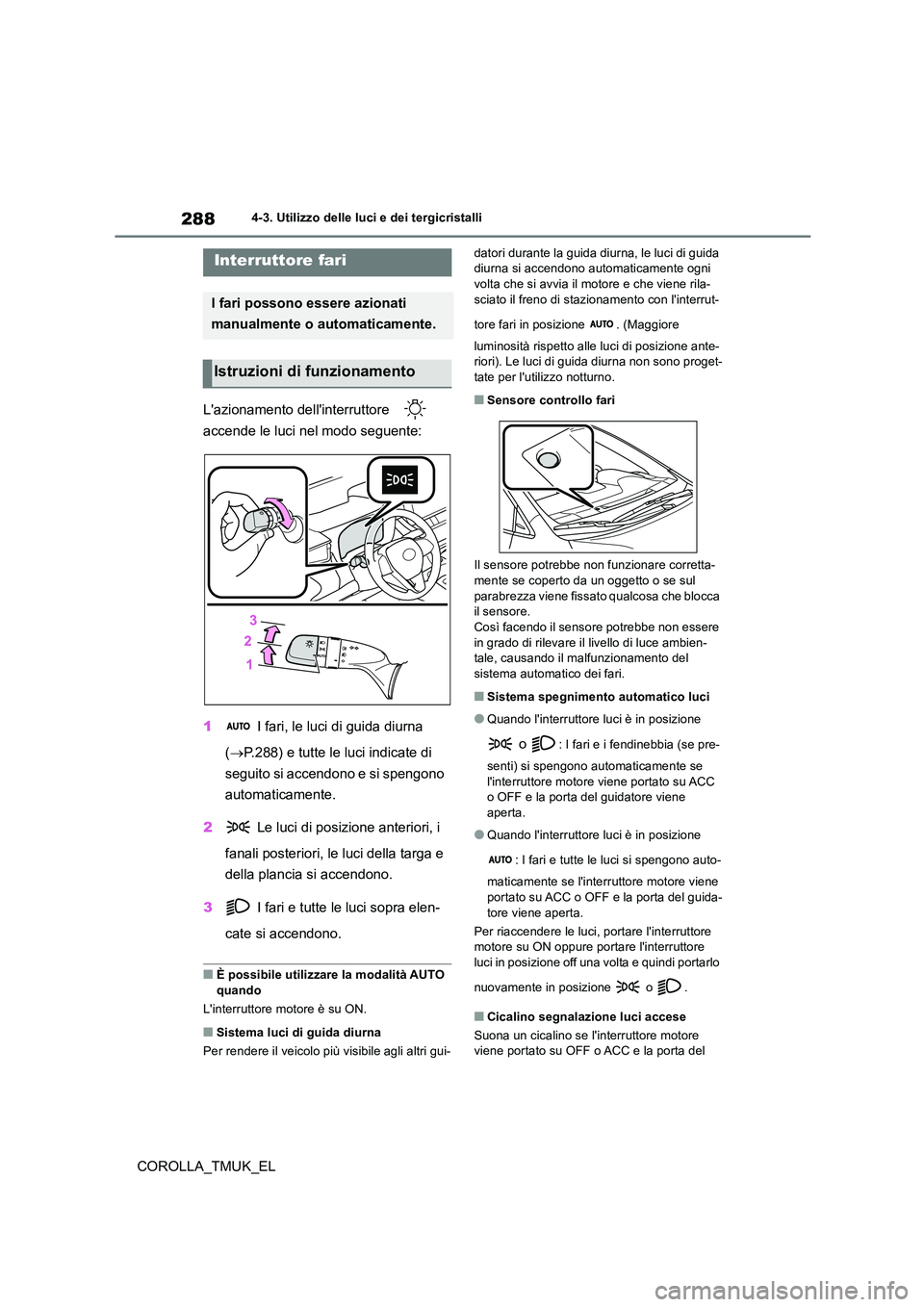

288
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
4-3.Utiliz zo delle luci e dei tergic ristalli
L'azionamento dell'interruttore
accende le luci nel modo seguente:
1 I fari, le luci di guida diurna
( P.288) e tutte le luci indicate di
seguito si accendono e si spengono
automaticamente.
2 Le luci di posizione anteriori, i
fanali posteriori, le luci della targa e
della plancia si accendono.
3 I fari e tutte le luci sopra elen-
cate si accendono.
■È possibile utilizzare la modalità AUTO
quando
L'interruttore motore è su ON.
■Sistema luci di guida diurna
Per rendere il veicolo più visibile agli altri gui-
datori durante la guida diurna, le luci di guida diurna si accendono automaticamente ogni volta che si avvia il motore e che viene rila-
sciato il freno di stazionamento con l'interrut-
tore fari in posizione . (Maggiore
luminosità rispetto alle luci di posizione ante- riori). Le luci di guida diurna non sono proget-tate per l'utilizzo notturno.
■Sensore controllo fari
Il sensore potrebbe non funzionare corretta- mente se coperto da un oggetto o se sul
parabrezza viene fissato qualcosa che blocca il sensore.Così facendo il sensore potrebbe non essere
in grado di rilevare il livello di luce ambien- tale, causando il malfunzionamento del sistema automatico dei fari.
■Sistema spegnimento automatico luci
●Quando l'interruttore luci è in posizione
o : I fari e i fendinebbia (se pre-
senti) si spengono automaticamente se
l'interruttore motore viene portato su ACC o OFF e la porta del guidatore viene aperta.
●Quando l'interruttore luci è in posizione
: I fari e tutte le luci si spengono auto-
maticamente se l'interruttore motore viene portato su ACC o OFF e la porta del guida-
tore viene aperta.
Per riaccendere le luci, portare l'interruttore motore su ON oppure portare l'interruttore luci in posizione off una volta e quindi portarlo
nuovamente in posizione o .
■Cicalino segnalazione luci accese
Suona un cicalino se l'interruttore motore viene portato su OFF o ACC e la porta del
Interruttore fari
I fari possono essere azionati
manualmente o automaticamente.
Istruzioni di funzionamento

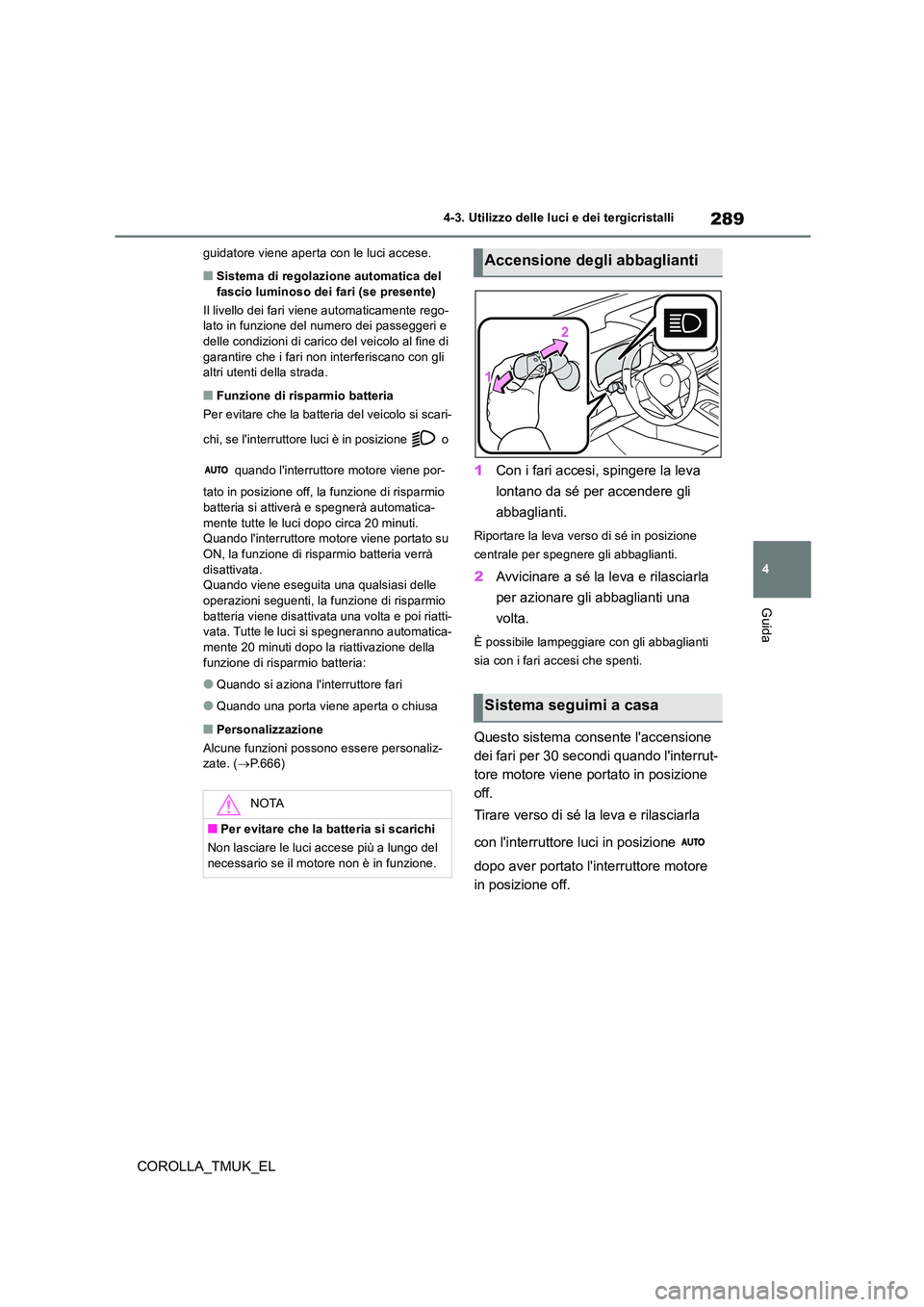

289
4
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
Guida
guidatore viene aperta con le luci accese.
■Sistema di regolazione automatica del fascio luminoso dei fari (se presente)
Il livello dei fari viene automaticamente rego- lato in funzione del numero dei passeggeri e
delle condizioni di carico del veicolo al fine di garantire che i fari non interferiscano con gli altri utenti della strada.
■Funzione di risparmio batteria
Per evitare che la batteria del veicolo si scari-
chi, se l'interruttore luci è in posizione o
quando l'interruttore motore viene por-
tato in posizione off, la funzione di risparmio batteria si attiverà e spegnerà automatica-
mente tutte le luci dopo circa 20 minuti. Quando l'interruttore motore viene portato su ON, la funzione di risparmio batteria verrà
disattivata. Quando viene eseguita una qualsiasi delle operazioni seguenti, la funzione di risparmio
batteria viene disattivata una volta e poi riatti- vata. Tutte le luci si spegneranno automatica-mente 20 minuti dopo la riattivazione della
funzione di risparmio batteria:
●Quando si aziona l'interruttore fari
●Quando una porta viene aperta o chiusa
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P. 6 6 6 )
1Con i fari accesi, spingere la leva
lontano da sé per accendere gli
abbaglianti.
Riportare la leva verso di sé in posizione
centrale per spegnere gli abbaglianti.
2 Avvicinare a sé la leva e rilasciarla
per azionare gli abbaglianti una
volta.
È possibile lampeggiare con gli abbaglianti
sia con i fari accesi che spenti.
Questo sistema consente l'accensione
dei fari per 30 secondi quando l'interrut-
tore motore viene portato in posizione
off.
Tirare verso di sé la leva e rilasciarla
con l'interruttore luci in posizione
dopo aver portato l'interruttore motore
in posizione off.
NOTA
■Per evitare che la batteria si scarichi
Non lasciare le luci accese più a lungo del necessario se il motore non è in funzione.
Accensione degli abbaglianti
Sistema seguimi a casa

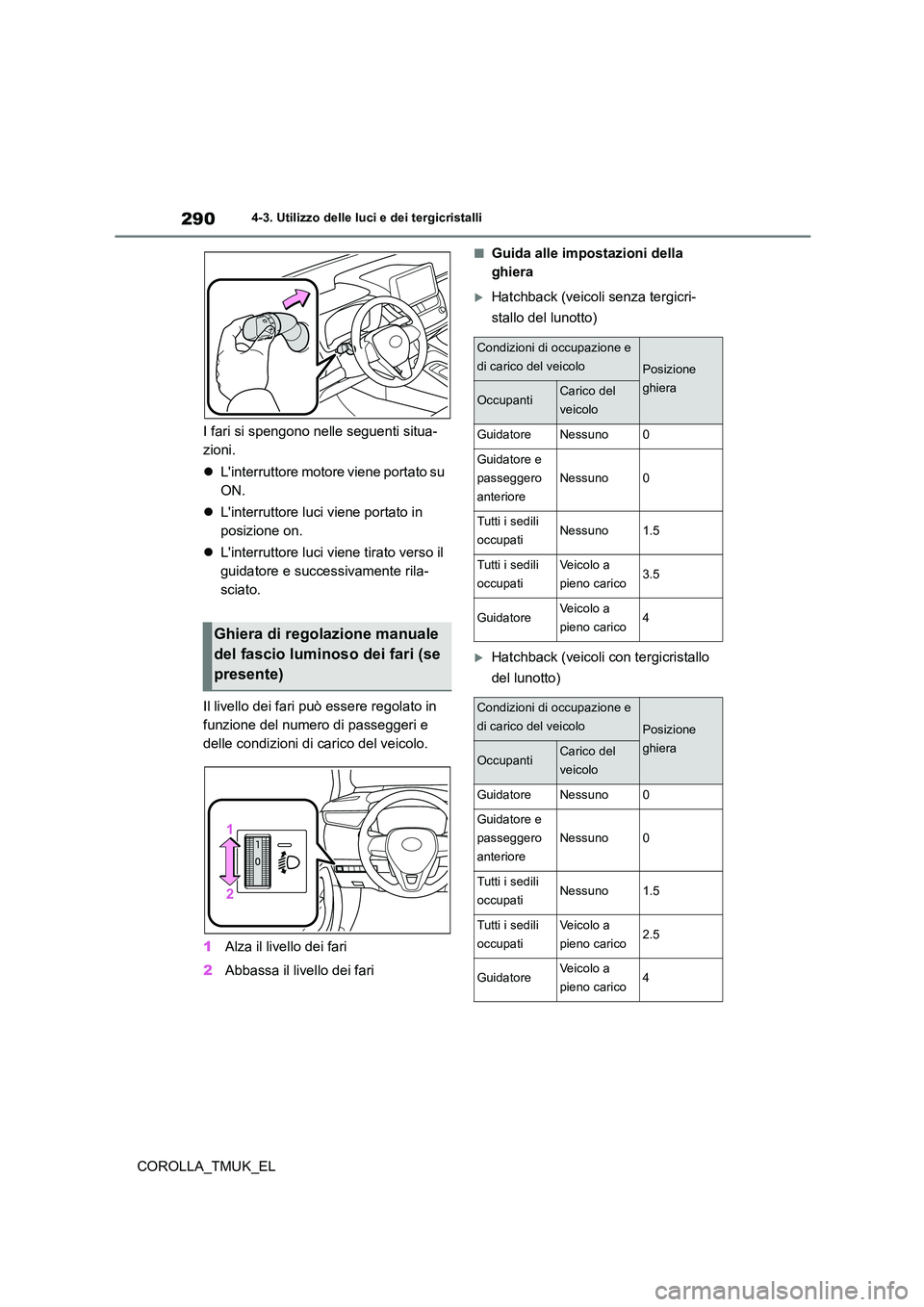

290
COROLLA_TMUK_EL
4-3. Utilizzo delle luci e dei tergicristalli
I fari si spengono nelle seguenti situa-
zioni.
 L'interruttore motore viene portato su
ON.
 L'interruttore luci viene portato in
posizione on.
 L'interruttore luci viene tirato verso il
guidatore e successivamente rila-
sciato.
Il livello dei fari può essere regolato in
funzione del numero di passeggeri e
delle condizioni di carico del veicolo.
1 Alza il livello dei fari
2 Abbassa il livello dei fari
■Guida alle impostazioni della
ghiera
Hatchback (veicoli senza tergicri-
stallo del lunotto)
Hatchback (veicoli con tergicristallo
del lunotto)
Ghiera di regolazione manuale
del fascio luminoso dei fari (se
presente)
Condizioni di occupazione e
di carico del veicoloPosizione
ghieraOccupantiCarico del
veicolo
GuidatoreNessuno0
Guidatore e
passeggero
anteriore
Nessuno0
Tutti i sedili
occupatiNessuno1.5
Tutti i sedili
occupati
Veicolo a
pieno carico3.5
GuidatoreVeicolo a
pieno carico4
Condizioni di occupazione e
di carico del veicoloPosizione
ghieraOccupantiCarico del
veicolo
GuidatoreNessuno0
Guidatore e
passeggero
anteriore
Nessuno0
Tutti i sedili
occupatiNessuno1.5
Tutti i sedili
occupati
Veicolo a
pieno carico2.5
GuidatoreVeicolo a
pieno carico4
