TOYOTA COROLLA HATCHBACK 2019 Návod na použitie (in Slovakian)

381
4
COROLLA_TMUK_EE_SK
4-5. Používanie podporných jazdných systémov
Jazda

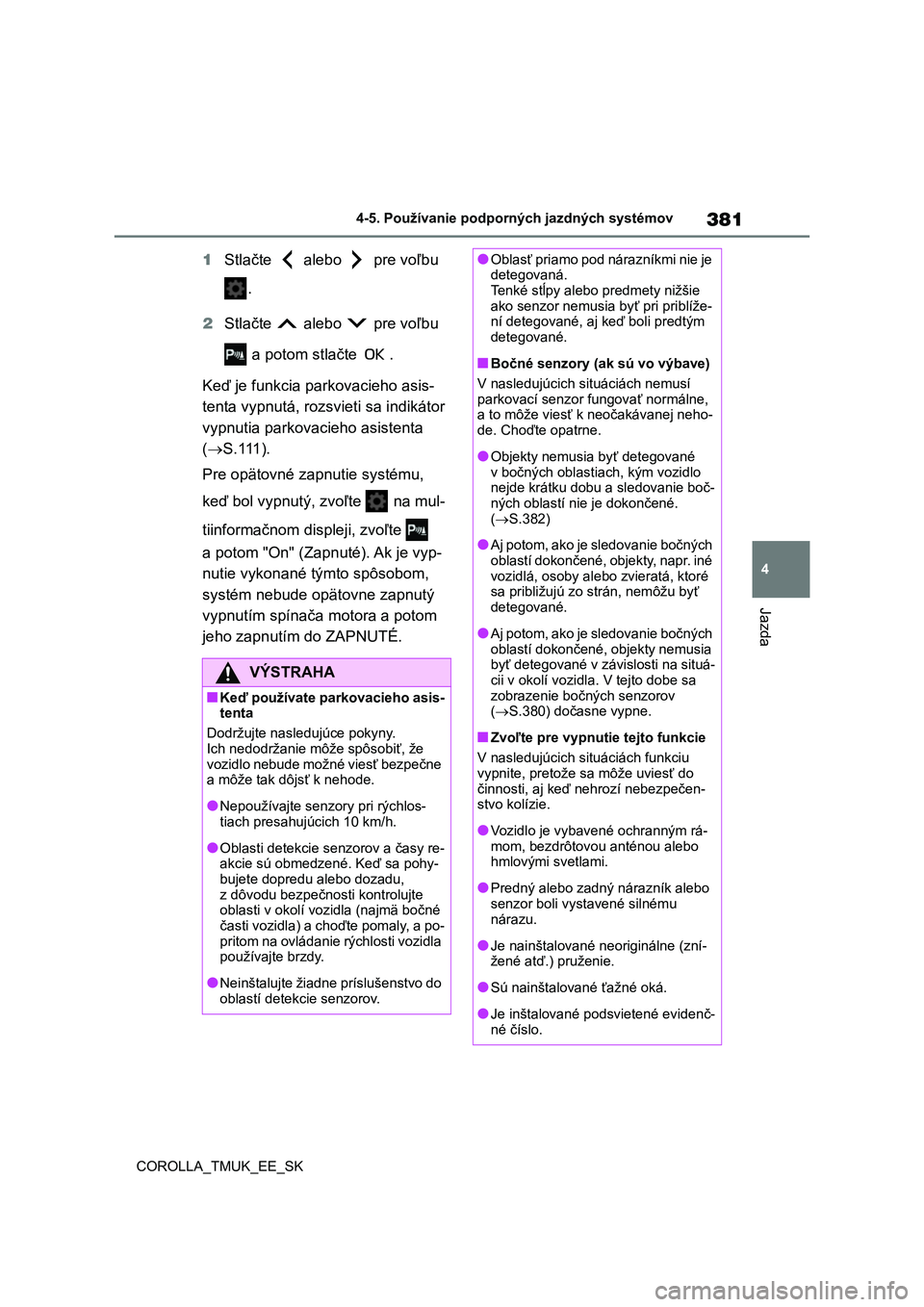

1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
a potom stlačte .
Keď je funkcia parkovacieho asis-
tenta vypnutá, rozsvi eti sa indikátor
vypnutia parkovacieho asistenta
( S . 111 ) .
Pre opätovné zapnutie systému,
keď bol vypnutý, zvoľte na mul-
tiinformačnom displeji, zvoľte
a potom "On" (Zapnuté). Ak je vyp-
nutie vykonané týmto spôsobom,
systém nebude opätovne zapnutý
vypnutím spínača motora a potom
jeho zapnutím do ZAPNUTÉ.
VÝSTRAHA
■Keď používate parkovacieho asis- tenta
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť, že vozidlo nebude možné viesť bezpečne
a môže tak dôjsť k nehode.
●Nepoužívajte senzory pri rýchlos-
tiach presahujúcich 10 km/h.
●Oblasti detekcie s enzorov a časy re-
akcie sú obmedzené. Keď sa pohy-
bujete dopredu alebo dozadu, z dôvodu bezpečnos ti kontrolujte
oblasti v okolí voz idla (najmä bočné
časti vozidla) a choďte pomaly, a po- pritom na ovládanie rýchlosti vozidla
používajte brzdy.
●Neinštalujte žiadne príslušenstvo do
oblastí detekcie senzorov.
●Oblasť priamo pod nárazníkmi nie je detegovaná.
Tenké stĺpy alebo predmety nižšie
ako senzor nemusia byť pri priblíže- ní detegované, aj keď boli predtým
detegované.
■Bočné senzory (ak sú vo výbave)
V nasledujúcich situáciách nemusí
parkovací senzor fungovať normálne, a to môže viesť k neočakávanej neho-
de. Choďte opatrne.
●Objekty nemusia byť detegované
v bočných oblastiach, kým vozidlo
nejde krátku dobu a sledovanie boč- ných oblastí nie je dokončené.
( S.382)
●Aj potom, ako je sledovanie bočných
oblastí dokončené, objekty, napr. iné
vozidlá, osoby alebo zvieratá, ktoré sa približujú zo strán, nemôžu byť
detegované.
●Aj potom, ako je sledovanie bočných
oblastí dokončené, objekty nemusia
byť detegované v závislosti na situá- cii v okolí vozidla . V tejto dobe sa
zobrazenie bočných senzorov
( S.380) dočasne vypne.
■Zvoľte pre vypnutie tejto funkcie
V nasledujúcich situáciách funkciu vypnite, pretože sa môže uviesť do
činnosti, aj keď nehrozí nebezpečen-
stvo kolízie.
●Vozidlo je vybaven é ochranným rá-
mom, bezdrôtovou anténou alebo hmlovými svetlami.
●Predný alebo zadný nárazník alebo senzor boli vystavené silnému
nárazu.
●Je nainštalované neoriginálne (zní- žené atď.) pruženie.
●Sú nainštalované ťažné oká.
●Je inštalované podsvietené evidenč-
né číslo.

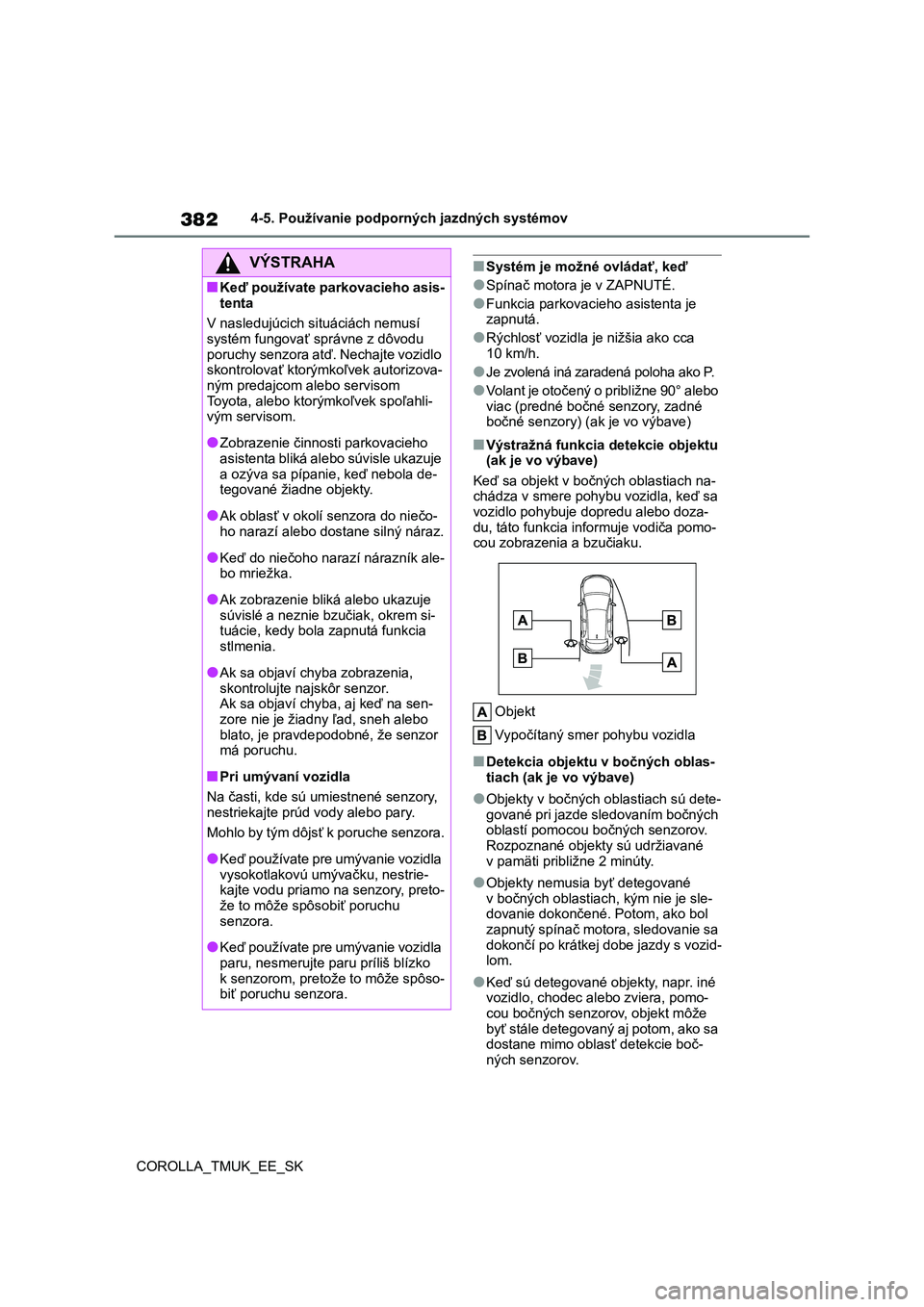

382
COROLLA_TMUK_EE_SK4-5. Používanie podporných jazdných systémov
■Systém je možné ovládať, keď
●Spínač motora je v ZAPNUTÉ.
●Funkcia parkovacieho asistenta je
zapnutá.
●Rýchlosť vozidla je nižšia ako cca
10 km/h.
●Je zvolená iná zaradená poloha ako P.
●Volant je otočený o približne 90° alebo
viac (predné bočné senzory, zadné
bočné senzory) (ak je vo výbave)
■Výstražná funkcia detekcie objektu
(ak je vo výbave)
Keď sa objekt v bočných oblastiach na-
chádza v smere pohybu vozidla, keď sa
vozidlo pohybuje dopredu alebo doza-
du, táto funkcia informuje vodiča pomo-
cou zobrazenia a bzučiaku.
Objekt
Vypočítaný smer pohybu vozidla
■Detekcia objektu v bočných oblas-
tiach (ak je vo výbave)
●Objekty v bočných oblastiach sú dete-
gované pri jazde sledovaním bočných
oblastí pomocou bočných senzorov.
Rozpoznané objekty sú udržiavané
v pamäti približne 2 minúty.
●Objekty nemusia byť detegované
v bočných oblastiach, kým nie je sle-
dovanie dokončené. Potom, ako bol
zapnutý spínač motora, sledovanie sa
dokončí po krátkej dobe jazdy s vozid-
lom.
●Keď sú detegované objekty, napr. iné
vozidlo, chodec alebo zviera, pomo-
cou bočných senzorov, objekt môže
byť stále detegovaný aj potom, ako sa
dostane mimo oblasť detekcie boč-
ných senzorov.
VÝSTRAHA
■Keď používate parkovacieho asis-
tenta
V nasledujúcich situáciách nemusí
systém fungovať správne z dôvodu
poruchy senzora atď. Nechajte vozidlo
skontrolovať ktorýmkoľvek autorizova-
ným predajcom alebo servisom
Toyota, alebo ktorýmkoľvek spoľahli-
vým servisom.
●Zobrazenie činnosti parkovacieho
asistenta bliká alebo súvisle ukazuje
a ozýva sa pípanie, keď nebola de-
tegované žiadne objekty.
●Ak oblasť v okolí senzora do niečo-
ho narazí alebo dostane silný náraz.
●Keď do niečoho narazí nárazník ale-
bo mriežka.
●Ak zobrazenie bliká alebo ukazuje
súvislé a neznie bzučiak, okrem si-
tuácie, kedy bola zapnutá funkcia
stlmenia.
●Ak sa objaví chyba zobrazenia,
skontrolujte najskôr senzor.
Ak sa objaví chyba, aj keď na sen-
zore nie je žiadny ľad, sneh alebo
blato, je pravdepodobné, že senzor
má poruchu.
■Pri umývaní vozidla
Na časti, kde sú umiestnené senzory,
nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.
●Keď používate pre umývanie vozidla
vysokotlakovú umývačku, nestrie-
kajte vodu priamo na senzory, preto-
že to môže spôsobiť poruchu
senzora.
●Keď používate pre umývanie vozidla
paru, nesmerujte paru príliš blízko
k senzorom, pretože to môže spôso-
biť poruchu senzora.

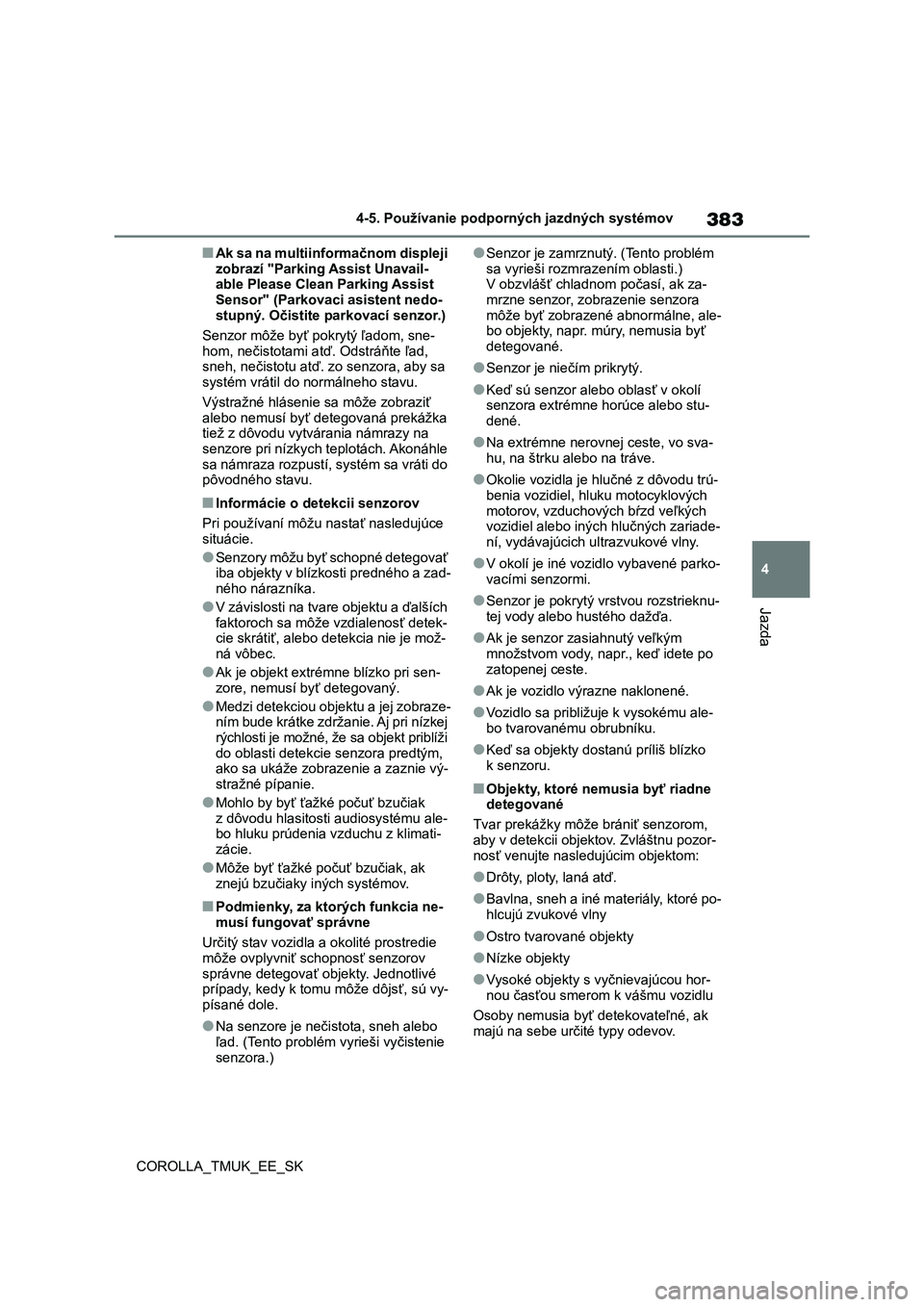

383
4
COROLLA_TMUK_EE_SK4-5. Používanie podporných jazdných systémov
Jazda
■Ak sa na mu l ti i nf o rmač no m d is pl ej i
zobrazí "Parking Assist Unavail-
able Please Clean Parking Assist
Sensor" (Parkovaci asistent nedo-
stupný. Očistite parkovací senzor.)
Senzor môže byť pokrytý ľadom, sne-
hom, nečistotami atď. Odstráňte ľad,
sneh, nečistotu atď. zo senzora, aby sa
systém vrátil do normálneho stavu.
Výstražné hlásenie sa môže zobraziť
alebo nemusí byť detegovaná prekážka
tiež z dôvodu vytvárania námrazy na
senzore pri nízkych teplotách. Akonáhle
sa námraza rozpustí, systém sa vráti do
pôvodného stavu.
■Informácie o detekcii senzorov
Pri používaní môžu nastať nasledujúce
situácie.
●Senzory môžu byť schopné detegovať
iba objekty v blízkosti predného a zad-
ného nárazníka.
●V závislosti na tvare objektu a ďalších
faktoroch sa môže vzdialenosť detek-
cie skrátiť, alebo detekcia nie je mož-
ná vôbec.
●Ak je objekt extrémne blízko pri sen-
zore, nemusí byť detegovaný.
●Medzi detekciou objektu a jej zobraze-
ním bude krátke zdržanie. Aj pri nízkej
rýchlosti je možné, že sa objekt priblíži
do oblasti detekcie senzora predtým,
ako sa ukáže zobrazenie a zaznie vý-
stražné pípanie.
●Mohlo by byť ťažké počuť bzučiak
z dôvodu hlasitosti audiosystému ale-
bo hluku prúdenia vzduchu z klimati-
zácie.
●Môže byť ťažké počuť bzučiak, ak
znejú bzučiaky iných systémov.
■Podmienky, za ktorých funkcia ne-
musí fungovať správne
Určitý stav vozidla a okolité prostredie
môže ovplyvniť schopnosť senzorov
správne detegovať objekty. Jednotlivé
prípady, kedy k tomu môže dôjsť, sú vy-
písané dole.
●Na senzore je nečistota, sneh alebo
ľad. (Tento problém vyrieši vyčistenie
senzora.)
●Senzor je zamrznutý. (Tento problém
sa vyrieši rozmrazením oblasti.)
V obzvlášť chladnom počasí, ak za-
mrzne senzor, zobrazenie senzora
môže byť zobrazené abnormálne, ale-
bo objekty, napr. múry, nemusia byť
detegované.
●Senzor je niečím prikrytý.
●Keď sú senzor alebo oblasť v okolí
senzora extrémne horúce alebo stu-
dené.
●Na extrémne nerovnej ceste, vo sva-
hu, na štrku alebo na tráve.
●Okolie vozidla je hlučné z dôvodu trú-
benia vozidiel, hluku motocyklových
motorov, vzduchových bŕzd veľkých
vozidiel alebo iných hlučných zariade-
ní, vydávajúcich ultrazvukové vlny.
●V okolí je iné vozidlo vybavené parko-
vacími senzormi.
●Senzor je pokrytý vrstvou rozstrieknu-
tej vody alebo hustého dažďa.
●Ak je senzor zasiahnutý veľkým
množstvom vody, napr., keď idete po
zatopenej ceste.
●Ak je vozidlo výrazne naklonené.
●Vozidlo sa približuje k vysokému ale-
bo tvarovanému obrubníku.
●Keď sa objekty dostanú príliš blízko
k senzoru.
■Objekty, ktoré nemusia byť riadne
detegované
Tvar prekážky môže brániť senzorom,
aby v detekcii objektov. Zvláštnu pozor-
nosť venujte nasledujúcim objektom:
●Drôty, ploty, laná atď.
●Bavlna, sneh a iné materiály, ktoré po-
hlcujú zvukové vlny
●Ostro tvarované objekty
●Nízke objekty
●Vysoké objekty s vyčnievajúcou hor-
nou časťou smerom k vášmu vozidlu
Osoby nemusia byť detekovateľné, ak
majú na sebe určité typy odevov.

384
COROLLA_TMUK_EE_SK4-5. Používanie podporných jazdných systémov

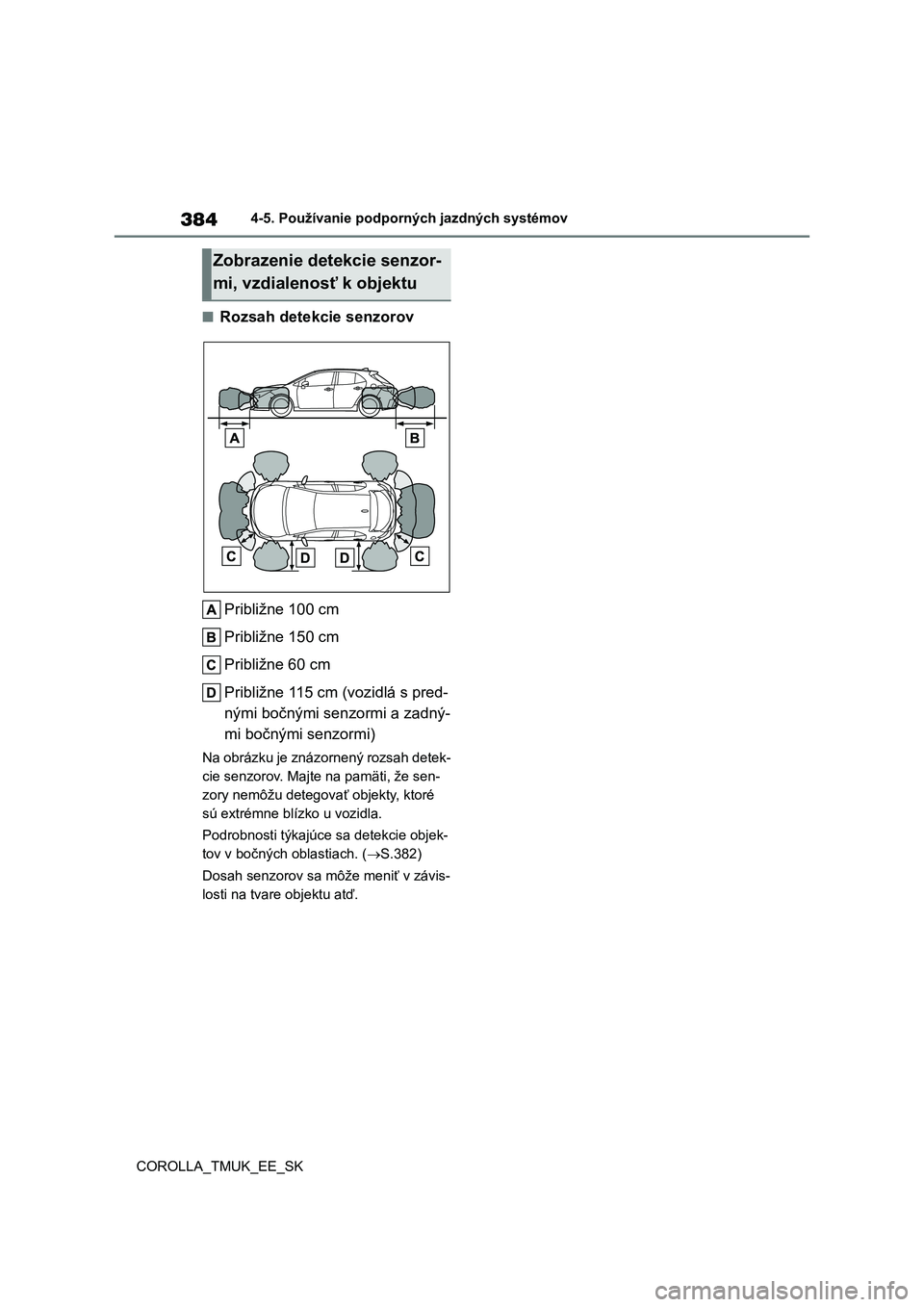

■Rozsah detekcie senzorov
Približne 100 cm
Približne 150 cm
Približne 60 cm
Približne 115 cm (vozidlá s pred-
nými bočnými senzormi a zadný-
mi bočnými senzormi)
Na obrázku je znázornený rozsah detek-
cie senzorov. Majte na pamäti, že sen-
zory nemôžu detegovať objekty, ktoré
sú extrémne blízko u vozidla.
Podrobnosti týkajúce sa detekcie objek-
tov v bočných oblastiach. (S.382)
Dosah senzorov sa môže meniť v závis-
losti na tvare objektu atď.
Zobrazenie detekcie senzor-
mi, vzdialenosť k objektu

385
4
COROLLA_TMUK_EE_SK
4-5. Používanie podporných jazdných systémov
Jazda

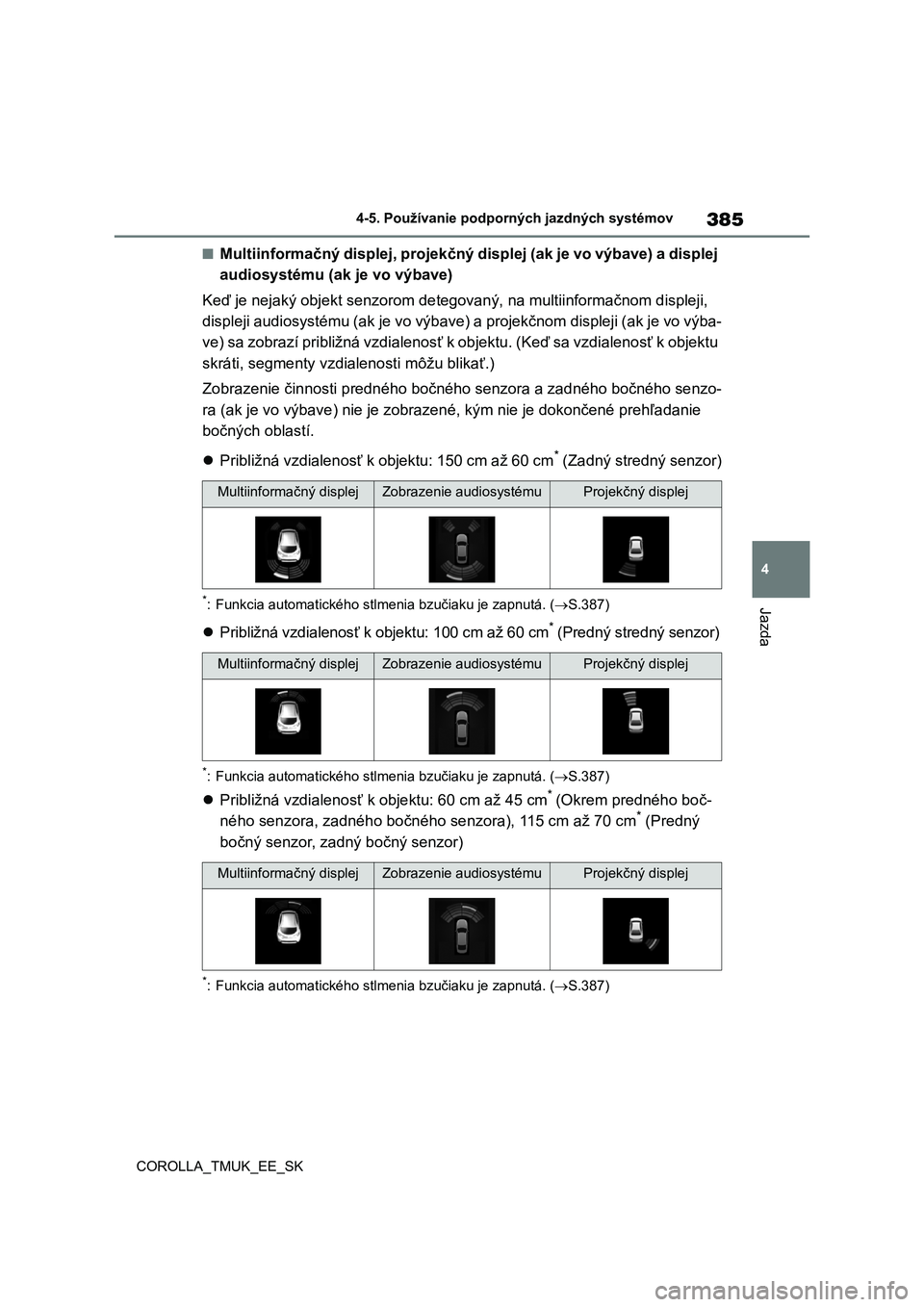

■Multiinformačný displej, projekčný displej (ak je vo výbave) a displej
audiosystému (ak je vo výbave)
Keď je nejaký objekt senzorom de tegovaný, na multiinformačnom displeji,
displeji audiosystému (ak je vo vý bave) a projekčnom displeji (ak je vo výba-
ve) sa zobrazí približná vzdialen osť k objektu. (Keď sa vzdialenosť k objektu
skráti, segmenty vzdial enosti môžu blikať.)
Zobrazenie činnosti predného bočného senzora a zadného bočného senzo-
ra (ak je vo výbave) nie je zobrazené, kým nie je dokončené pre hľadanie
bočných oblastí.
 Približná vzdialenosť k objektu: 150 cm až 60 cm* (Zadný stredný senzor)
*: Funkcia automatického stlmenia bzučiaku je zapnutá. (S.387)
Približná vzdialenosť k objektu: 100 cm až 60 cm* (Predný stredný senzor)
*: Funkcia automatického stlmenia bzučiaku je zapnutá. (S.387)
Približná vzdialenosť k objektu: 60 cm až 45 cm* (Okrem predného boč-
ného senzora, zadného bočného senzora), 115 cm až 70 cm* (Predný
bočný senzor, zadný bočný senzor)
*: Funkcia automatického stlmenia bzučiaku je zapnutá. ( S.387)
Multiinformačný displejZobrazenie audiosystémuProjekčný displej
Multiinformačný displejZobrazenie audiosystémuProjekčný displej
Multiinformačný displejZobrazenie audiosystémuProjekčný displej

386
COROLLA_TMUK_EE_SK
4-5. Používanie podpor ných jazdných systémov

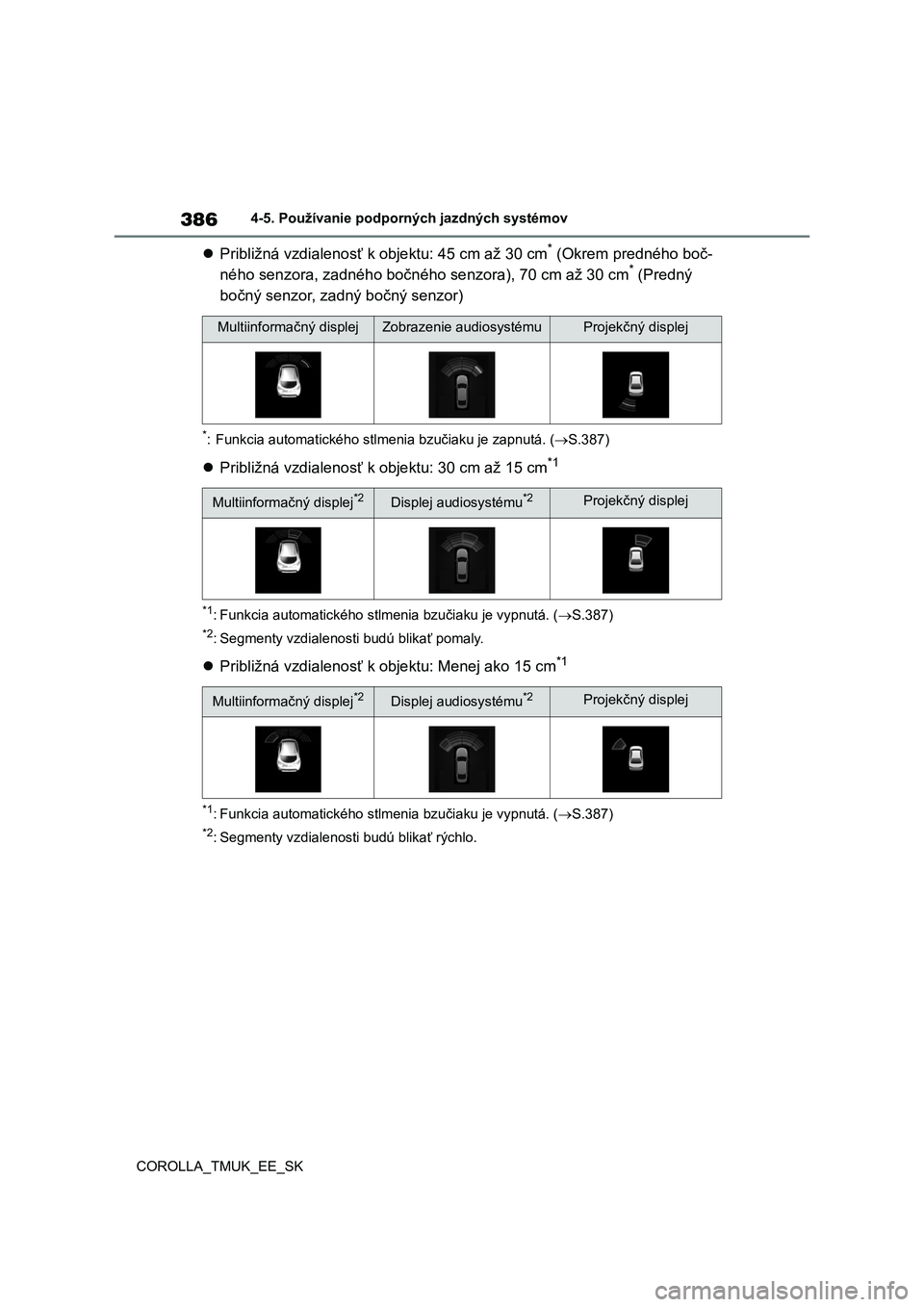

Približná vzdialenosť k objektu: 45 cm až 30 cm* (Okrem predného boč-
ného senzora, zadného bočné ho senzora), 70 cm až 30 cm* (Predný
bočný senzor, zadný bočný senzor)
*: Funkcia automatického stlmenia bzučiaku je zapnutá. ( S.387)
Približná vzdialenosť k objektu: 30 cm až 15 cm*1
*1: Funkcia automatického stlmenia bzučiaku je vypnutá. (S.387)
*2: Segmenty vzdialenosti budú blikať pomaly.
Približná vzdialenosť k objektu: Menej ako 15 cm*1
*1: Funkcia automatického stlmenia bzučiaku je vypnutá. (S.387)
*2: Segmenty vzdialenosti budú blikať rýchlo.
Multiinformačný displejZobrazenie audiosystémuProjekčný displej
Multiinformačný displej*2Displej audiosystému*2Projekčný displej
Multiinformačný displej*2Displej audiosystému*2Projekčný displej

387
4
COROLLA_TMUK_EE_SK
4-5. Používanie podporných jazdných systémov
Jazda

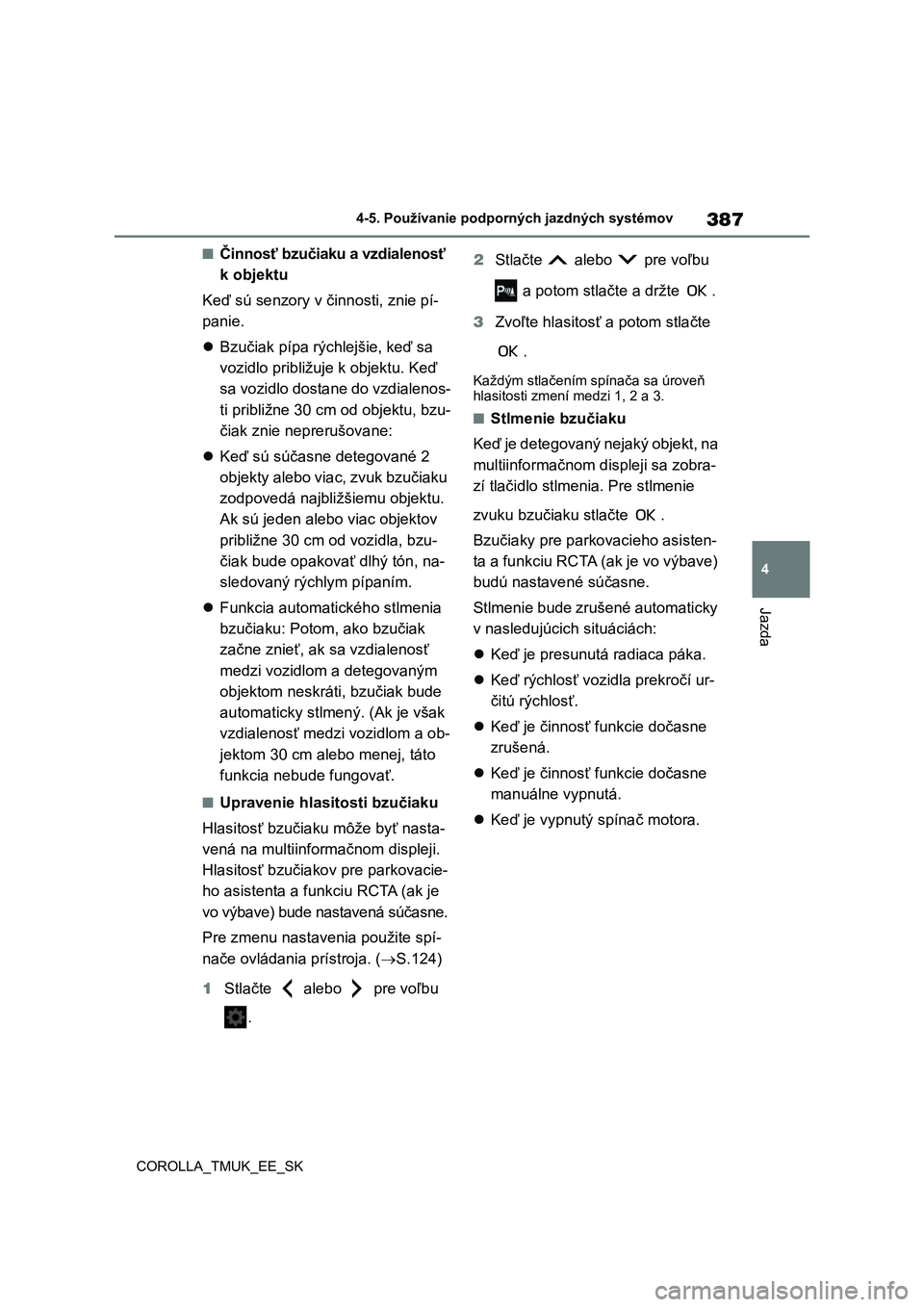

■Činnosť bzučiaku a vzdialenosť
k objektu
Keď sú senzory v činnosti, znie pí-
panie.
 Bzučiak pípa rýchlejšie, keď sa
vozidlo približuje k objektu. Keď
sa vozidlo dostane do vzdialenos-
ti približne 30 cm od objektu, bzu-
čiak znie neprerušovane:
 Keď sú súčasne detegované 2
objekty alebo viac, zvuk bzučiaku
zodpovedá najbližšiemu objektu.
Ak sú jeden ale bo viac objektov
približne 30 cm od vozidla, bzu-
čiak bude opakovať dlhý tón, na-
sledovaný rýchlym pípaním.
 Funkcia automatického stlmenia
bzučiaku: Potom, ako bzučiak
začne znieť, ak sa vzdialenosť
medzi vozidlom a detegovaným
objektom neskráti, bzučiak bude
automaticky stlmený. (Ak je však
vzdialenosť medzi vozidlom a ob-
jektom 30 cm alebo menej, táto
funkcia nebude fungovať.
■Upravenie hlasitosti bzučiaku
Hlasitosť bzučiaku môže byť nasta-
vená na multiinformačnom displeji.
Hlasitosť bzučiakov pre parkovacie-
ho asistenta a funkciu RCTA (ak je
vo výbave) bude nastavená súčasne.
Pre zmenu nastavenia použite spí-
nače ovládania prístroja. ( S.124)
1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
a potom stlačte a držte .
3 Zvoľte hlasitosť a potom stlačte
.
Každým stlačením spínača sa úroveň hlasitosti zmení medzi 1, 2 a 3.
■Stlmenie bzučiaku
Keď je detegovaný nejaký objekt, na
multiinformač nom displeji sa zobra-
zí tlačidlo stlmenia. Pre stlmenie
zvuku bzučiaku stlačte .
Bzučiaky pre parkovacieho asisten-
ta a funkciu RCTA (ak je vo výbave)
budú nastavené súčasne.
Stlmenie bude zruš ené automaticky
v nasledujúcich situáciách:
 Keď je presunutá radiaca páka.
 Keď rýchlosť vozidla prekročí ur-
čitú rýchlosť.
 Keď je činnosť funkcie dočasne
zrušená.
 Keď je činnosť funkcie dočasne
manuálne vypnutá.
 Keď je vypnutý spínač motora.

388
COROLLA_TMUK_EE_SK

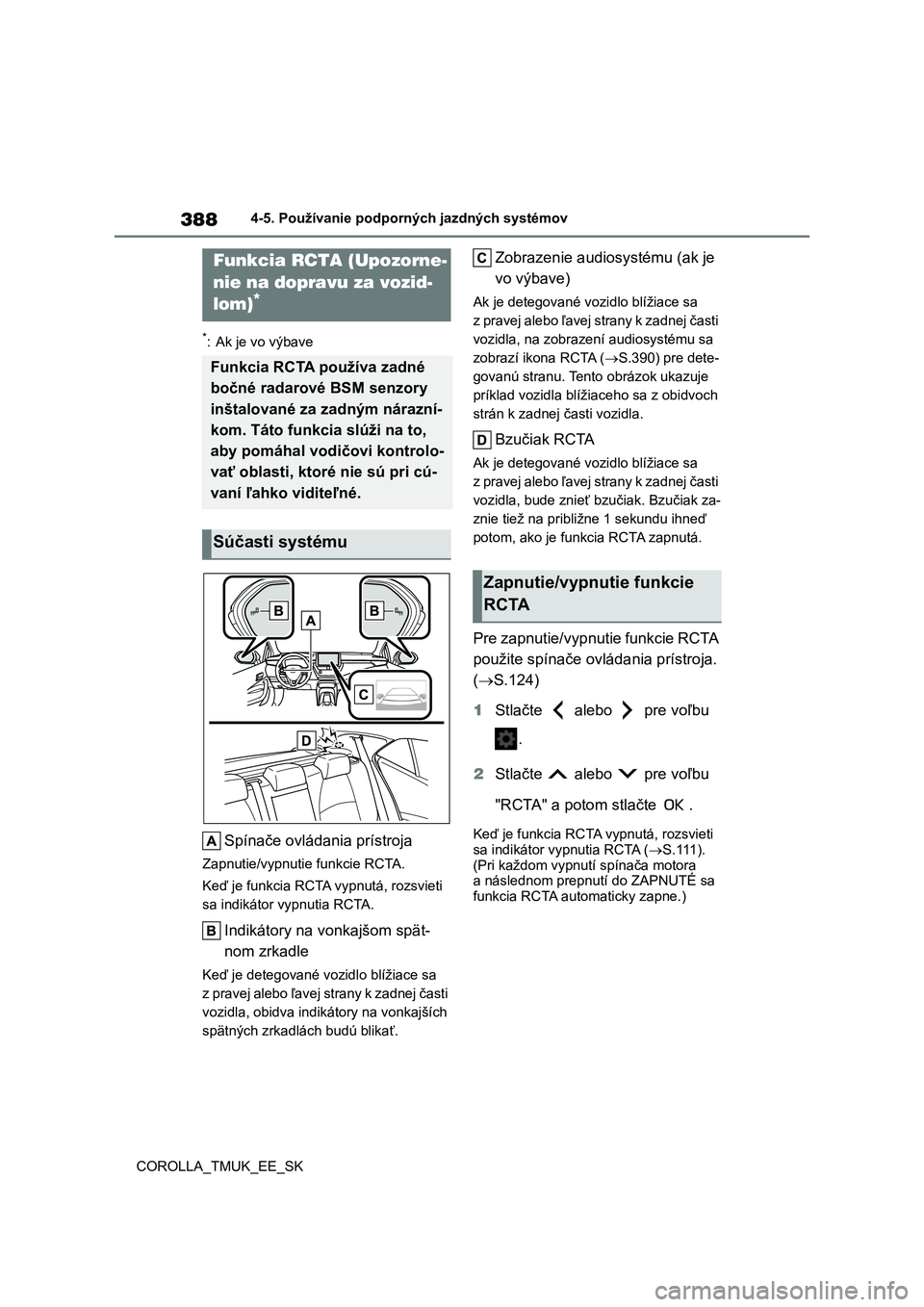

4-5. Používanie podpor ných jazdných systémov
*: Ak je vo výbave
Spínače ovládania prístroja
Zapnutie/vypnutie funkcie RCTA.
Keď je funkcia RCTA vypnutá, rozsvieti
sa indikátor vypnutia RCTA.
Indikátory na vonkajšom spät-
nom zrkadle
Keď je detegované vo zidlo blížiace sa
z pravej alebo ľavej strany k zadnej časti
vozidla, obidva indikátory na vonkajších
spätných zrkadlách budú blikať.
Zobrazenie audiosystému (ak je
vo výbave)
Ak je detegované vozidlo blížiace sa
z pravej alebo ľavej strany k zadnej časti
vozidla, na zobrazen í audiosystému sa
zobrazí ikona RCTA ( S.390) pre dete-
govanú stranu. Tento obrázok ukazuje
príklad vozidla blíž iaceho sa z obidvoch
strán k zadnej časti vozidla.
Bzučiak RCTA
Ak je detegované vozidlo blížiace sa
z pravej alebo ľavej strany k zadnej časti
vozidla, bude znieť bzučiak. Bzučiak za-
znie tiež na približne 1 sekundu ihneď
potom, ako je funkcia RCTA zapnutá.
Pre zapnutie/vypnutie funkcie RCTA
použite spínače ovlá dania prístroja.
( S.124)
1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
"RCTA" a potom stlačte .
Keď je funkcia RCTA vypnutá, rozsvieti
sa indikátor vypnutia RCTA ( S.111).
(Pri každom vypnutí spínača motora a následnom prepnut í do ZAPNUTÉ sa
funkcia RCTA automaticky zapne.)
Funkcia RCTA (Upozorne-
nie na dopravu za vozid-
lom)*
Funkcia RCTA používa zadné
bočné radarové BSM senzory
inštalované za zadným nárazní-
kom. Táto funkcia slúži na to,
aby pomáhal vodičovi kontrolo-
vať oblasti, ktoré nie sú pri cú-
vaní ľahko viditeľné.
Súčasti systému
Zapnutie/vypnutie funkcie
RCTA

389
4

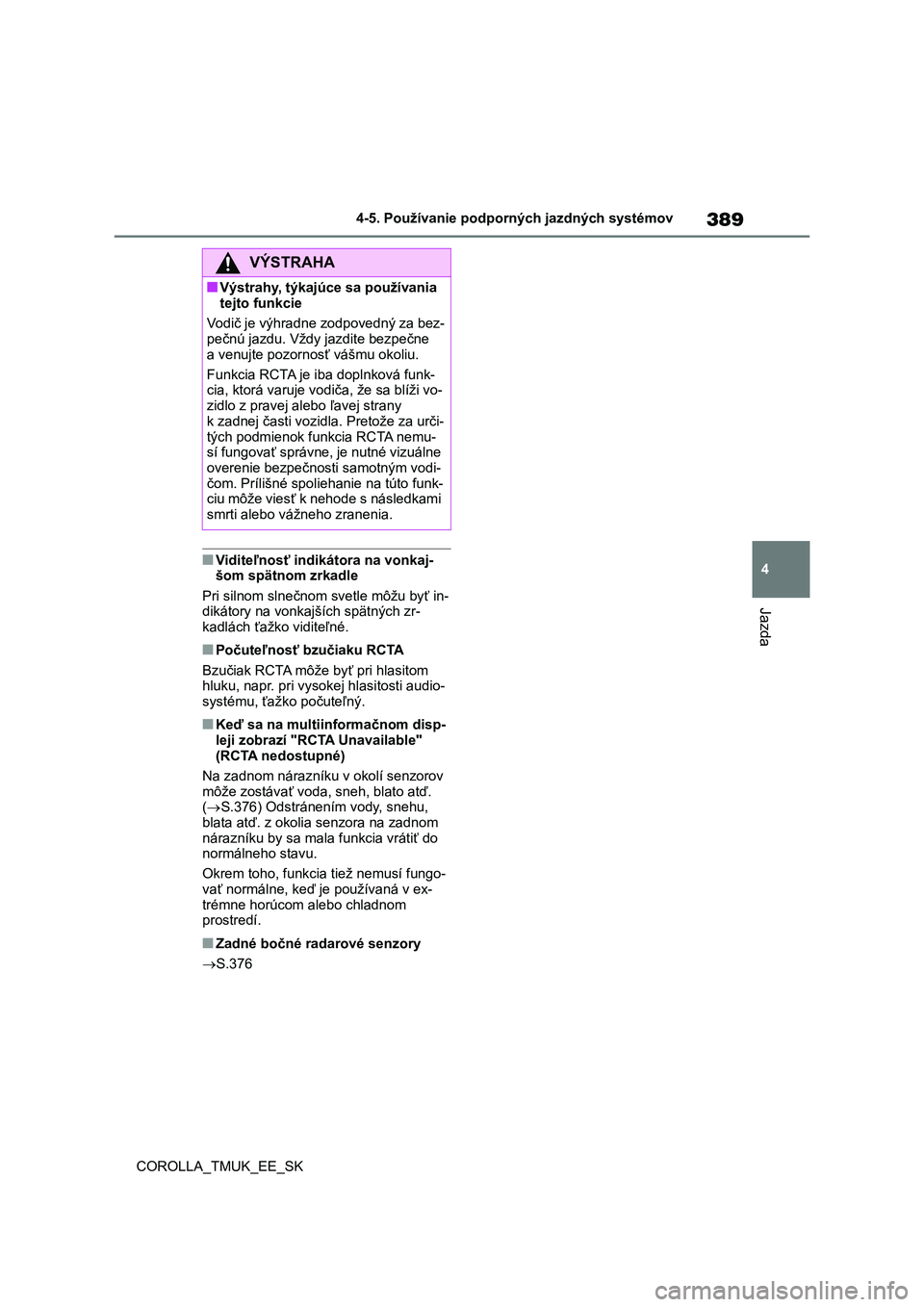

COROLLA_TMUK_EE_SK4-5. Používanie podporných jazdných systémov
Jazda
■Viditeľnosť indikátora na vonkaj-
šom spätnom zrkadle
Pri silnom slnečnom svetle môžu byť in-
dikátory na vonkajších spätných zr-
kadlách ťažko viditeľné.
■Počuteľnosť bzučiaku RCTA
Bzučiak RCTA môže byť pri hlasitom
hluku, napr. pri vysokej hlasitosti audio-
systému, ťažko počuteľný.
■Keď sa na multiinformačnom disp-
leji zobrazí "RCTA Unavailable"
(RCTA nedostupné)
Na zadnom nárazníku v okolí senzorov
môže zostávať voda, sneh, blato atď.
(S.376) Odstránením vody, snehu,
blata atď. z okolia senzora na zadnom
nárazníku by sa mala funkcia vrátiť do
normálneho stavu.
Okrem toho, funkcia tiež nemusí fungo-
vať normálne, keď je používaná v ex-
trémne horúcom alebo chladnom
prostredí.
■Zadné bočné radarové senzory
S.376
VÝSTRAHA
■Výstrahy, týkajúce sa používania
tejto funkcie
Vodič je výhradne zodpovedný za bez-
pečnú jazdu. Vždy jazdite bezpečne
a venujte pozornosť vášmu okoliu.
Funkcia RCTA je iba doplnková funk-
cia, ktorá varuje vodiča, že sa blíži vo-
zidlo z pravej alebo ľavej strany
k zadnej časti vozidla. Pretože za urči-
tých podmienok funkcia RCTA nemu-
sí fungovať správne, je nutné vizuálne
overenie bezpečnosti samotným vodi-
čom. Prílišné spoliehanie na túto funk-
ciu môže viesť k nehode s následkami
smrti alebo vážneho zranenia.

390
COROLLA_TMUK_EE_SK

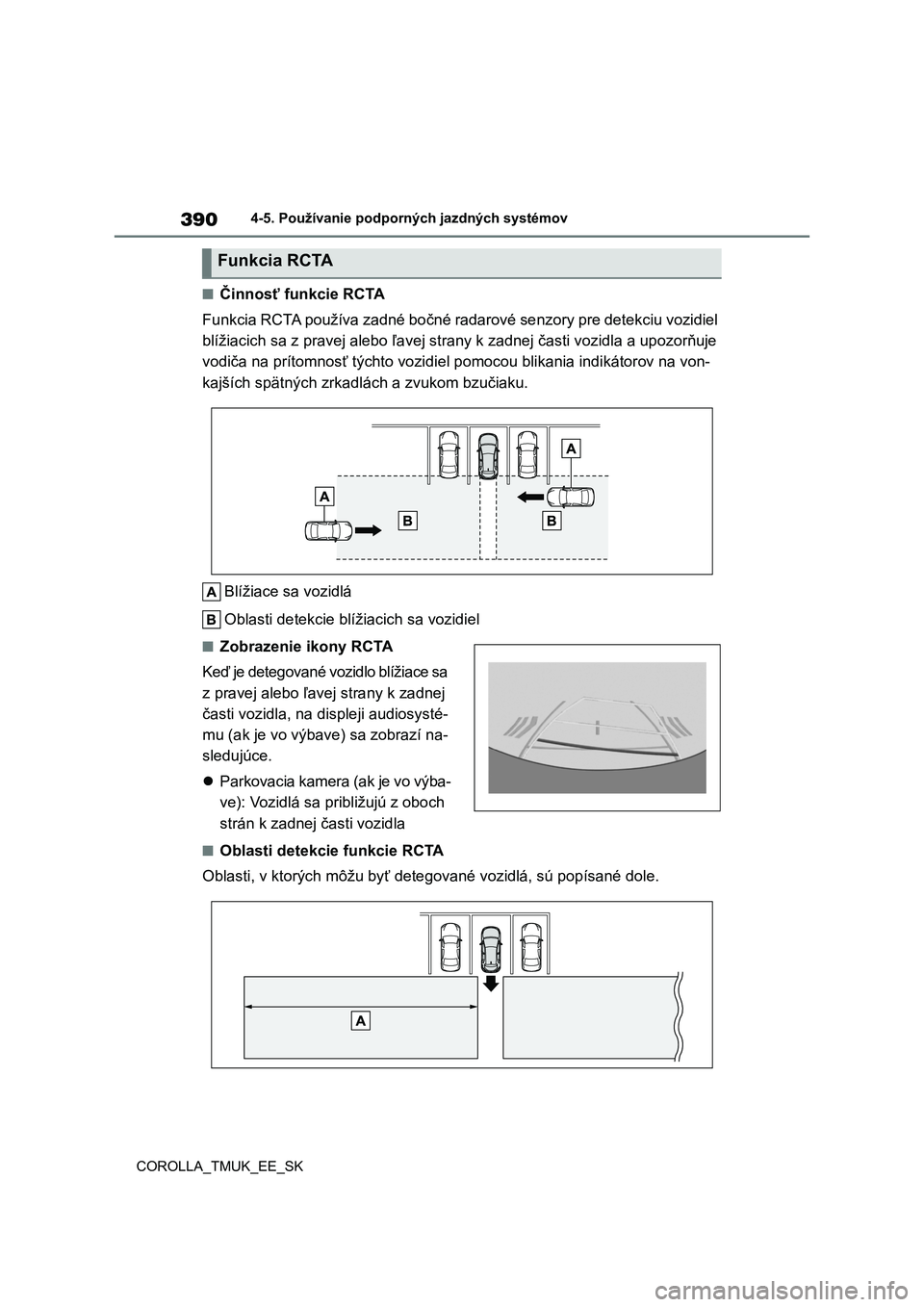

4-5. Používanie podpor ných jazdných systémov
■Činnosť funkcie RCTA
Funkcia RCTA používa zadné bočné radarové senzory pre detekciu vozidiel
blížiacich sa z pravej alebo ľavej strany k zadnej časti vozidl a a upozorňuje
vodiča na prítomnosť týchto vozid iel pomocou blikania indikátorov na von-
kajších spätných zrkadlá ch a zvukom bzučiaku.
Blížiace sa vozidlá
Oblasti detekcie blížiacich sa vozidiel
■Zobrazenie ikony RCTA
Keď je detegované vozidlo blížiace sa
z pravej alebo ľavej strany k zadnej
časti vozidla, na di spleji audiosysté-
mu (ak je vo výbave) sa zobrazí na-
sledujúce.
 Parkovacia kamera (ak je vo výba-
ve): Vozidlá sa približujú z oboch
strán k zadnej časti vozidla
■Oblasti detekcie funkcie RCTA
Oblasti, v ktorých môžu byť detegované vozidlá, sú popísané dol e.
Funkcia RCTA
