TOYOTA COROLLA HATCHBACK 2019 Omistajan Käsikirja (in Finnish)

491
8
COROLLA_TMUK_EE 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Pullo
Tarra
Suutin
KompressoriLetku
Kompressorin katkaisin
Ilmanpainemittari
Paineen vapautuspainike
Sähköpistoke
nRenkaan paikkaussarjaa koskevia
turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumis-
päivä silloin tällöin.
Vanhentumispäivä on merkitty pulloon.
Älä käytä tiivisteainetta, jos sen vanhen-
tumispäivä on jo ohitettu. Muussa
tapauksessa korjaustoimenpidettä paik-
kaussarjaa käyttäen ei välttämättä voida
suorittaa oikein.
nRenkaan paikkaussarja
lRenkaan paikkaussarjan avulla ren-
gas voidaan täyttää ilmalla.
lTiivisteaineella on rajoitettu käyttö-
aika. Vanhentumispäivä on merkitty
pulloon. Tiivisteainepullo tulisi vaihtaa
uuteen ennen sen vanhentumista. Ota
yhteyttä valtuutett uun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon halutessasi
vaihtaa tiivisteainepullon uuteen.
lRenkaan paikkaussarjaan kuuluvaa
tiivisteainetta voidaan käyttää vain
kerran yhden renkaan tilapäiseen
paikkaukseen. Jos tiivisteainetta on
käytetty ja se täytyy vaihtaa, hanki
uusi pullo valtuutetulta Toyota-jälleen-
myyjältä tai -korjaamolta tai muusta
luotettavasta korjaamosta. Kompres-
sori on uudelleenkäytettävä.
lTiivisteainetta void aan käyttää ulko-
lämpötilan ollessa -30 °C - +60 °C.
lRenkaan paikkaussarja on tarkoitettu
yksinomaan renkaille, joiden koko ja
tyyppi on sama kuin auton alkuperäis-
renkaiden. Älä käytä sitä renkaisiin,
joiden koko on eri kuin alkuperäisten,
tai mihinkään muuhun tarkoitukseen.
lJos tiivisteainetta joutuu vaatteillesi se
voi aiheuttaa tahroja.
lJos tiivisteainetta tarttuu vanteeseen
tai auton korin pintaan, tahraa ei ehkä
voi poistaa, ellei sitä puhdisteta heti.
Pyyhi tiivisteaine välittömästi pois
märällä liinalla.
lRenkaan paikkaussarja käytön aikana
kuuluu voimakas käyntiääni. Kyse ei
ole toimintahäiriöstä.
Renkaan paikkaussarjan
osat
OM12L25FI.book Page 491 Tuesday, February 12, 2019 4:47 PM

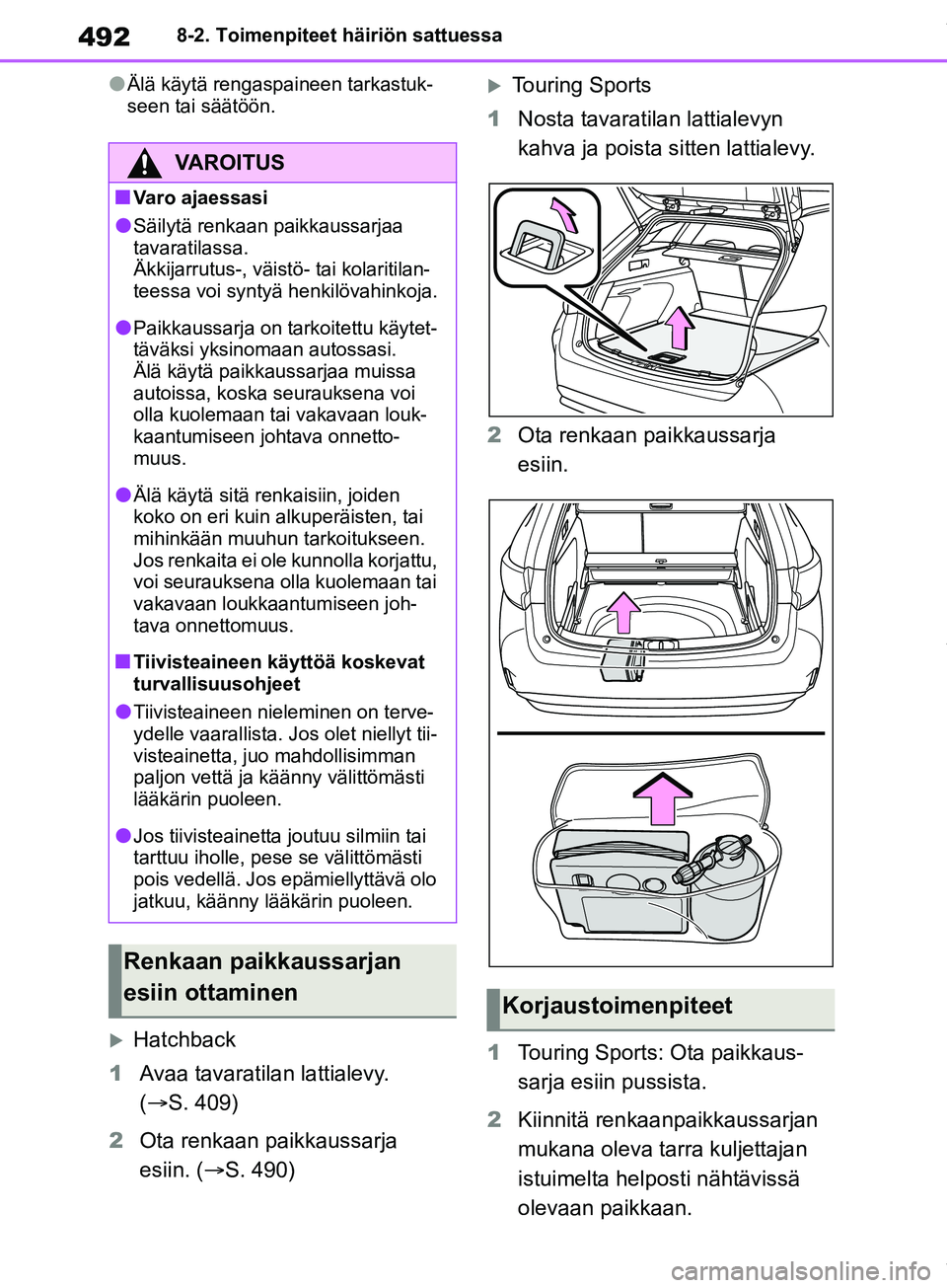

492
COROLLA_TMUK_EE8-2. Toimenpiteet häiriön sattuessa
lÄlä käytä rengaspaineen tarkastuk-
seen tai säätöön.
Hatchback
1 Avaa tavaratilan lattialevy.
( S. 409)
2 Ota renkaan paikkaussarja
esiin. ( S. 490)
Touring Sports
1 Nosta tavaratila n lattialevyn
kahva ja poista sitten lattialevy.
2 Ota renkaan paikkaussarja
esiin.
1 Touring Sports: Ota paikkaus-
sarja esiin pussista.
2 Kiinnitä renkaanpaikkaussarjan
mukana oleva tarra kuljettajan
istuimelta helposti nähtävissä
olevaan paikkaan.
VAROITUS
nVaro ajaessasi
lSäilytä renkaan paikkaussarjaa
tavaratilassa.
Äkkijarrutus-, väistö- tai kolaritilan-
teessa voi syntyä henkilövahinkoja.
lPaikkaussarja on tarkoitettu käytet-
täväksi yksinomaan autossasi.
Älä käytä paikkaussarjaa muissa
autoissa, koska seurauksena voi
olla kuolemaan tai vakavaan louk-
kaantumiseen johtava onnetto-
muus.
lÄlä käytä sitä renkaisiin, joiden
koko on eri kuin alkuperäisten, tai
mihinkään muuhun tarkoitukseen.
Jos renkaita ei ole kunnolla korjattu,
voi seurauksena olla kuolemaan tai
vakavaan loukkaantumiseen joh-
tava onnettomuus.
nTiivisteaineen käyttöä koskevat
turvallisuusohjeet
lTiivisteaineen nieleminen on terve-
ydelle vaarallista. Jos olet niellyt tii-
visteainetta, juo mahdollisimman
paljon vettä ja käänny välittömästi
lääkärin puoleen.
lJos tiivisteainetta joutuu silmiin tai
tarttuu iholle, pese se välittömästi
pois vedellä. Jos epämiellyttävä olo
jatkuu, käänny lääkärin puoleen.
Renkaan paikkaussarjan
esiin ottaminen
Korjaustoimenpiteet
OM12L25FI.book Page 492 Tuesday, February 12, 2019 4:47 PM

493
8
COROLLA_TMUK_EE 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

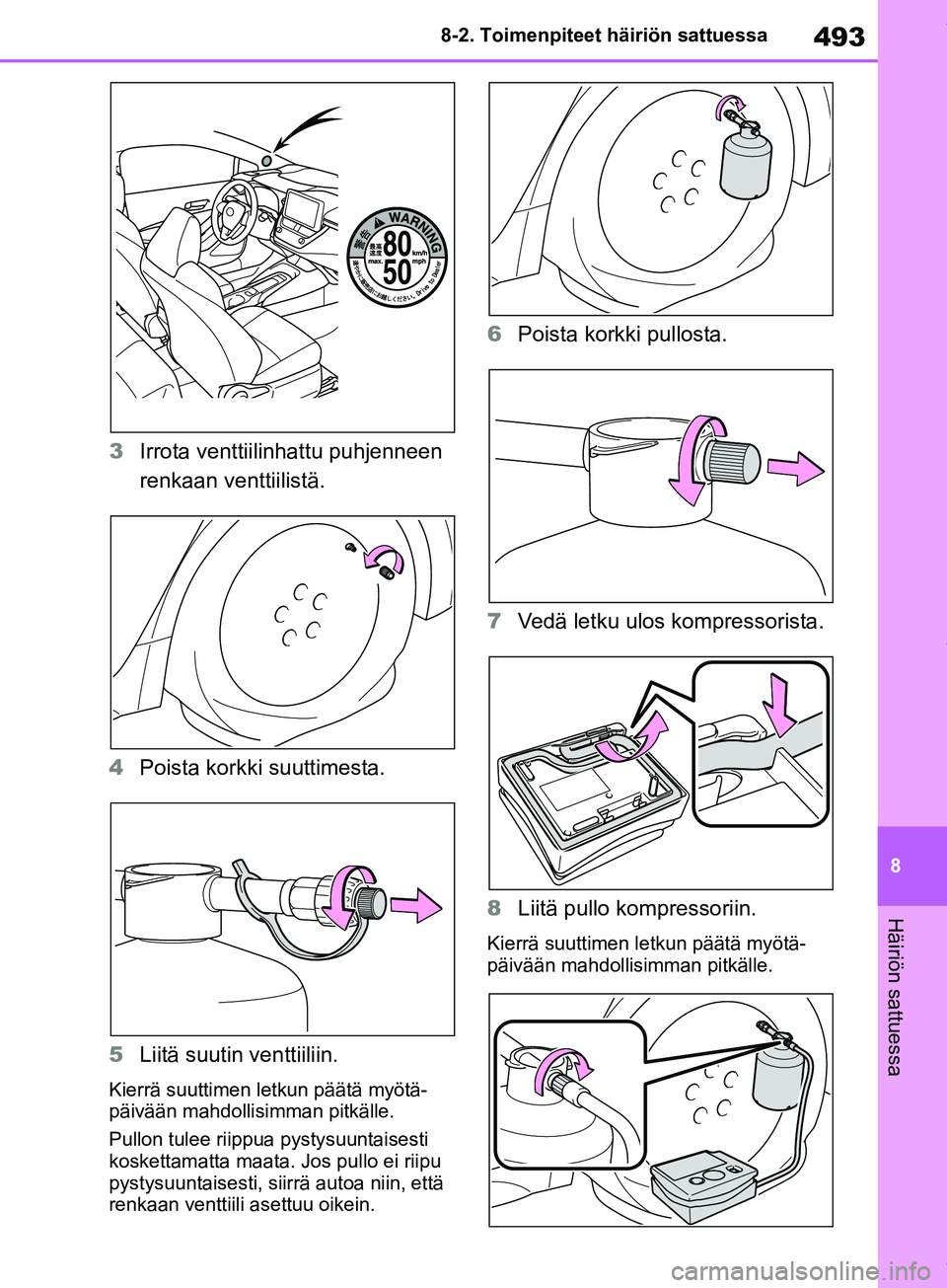

3
Irrota venttiilin hattu puhjenneen
renkaan venttiilistä.
4 Poista korkki suuttimesta.
5 Liitä suutin venttiiliin.
Kierrä suuttimen letkun päätä myötä-
päivään mahdollisimman pitkälle.
Pullon tulee riippua pystysuuntaisesti
koskettamatta maata. Jos pullo ei riipu
pystysuuntaisesti, siir rä autoa niin, että
renkaan venttiili asettuu oikein.
6 Poista korkki pullosta.
7 Vedä letku ulos kompressorista.
8 Liitä pullo kompressoriin.
Kierrä suuttimen letkun päätä myötä-
päivään mahdollisimman pitkälle.
OM12L25FI.book Page 493 Tuesday, February 12, 2019 4:47 PM

494
COROLLA_TMUK_EE8-2. Toimenpiteet häiriön sattuessa

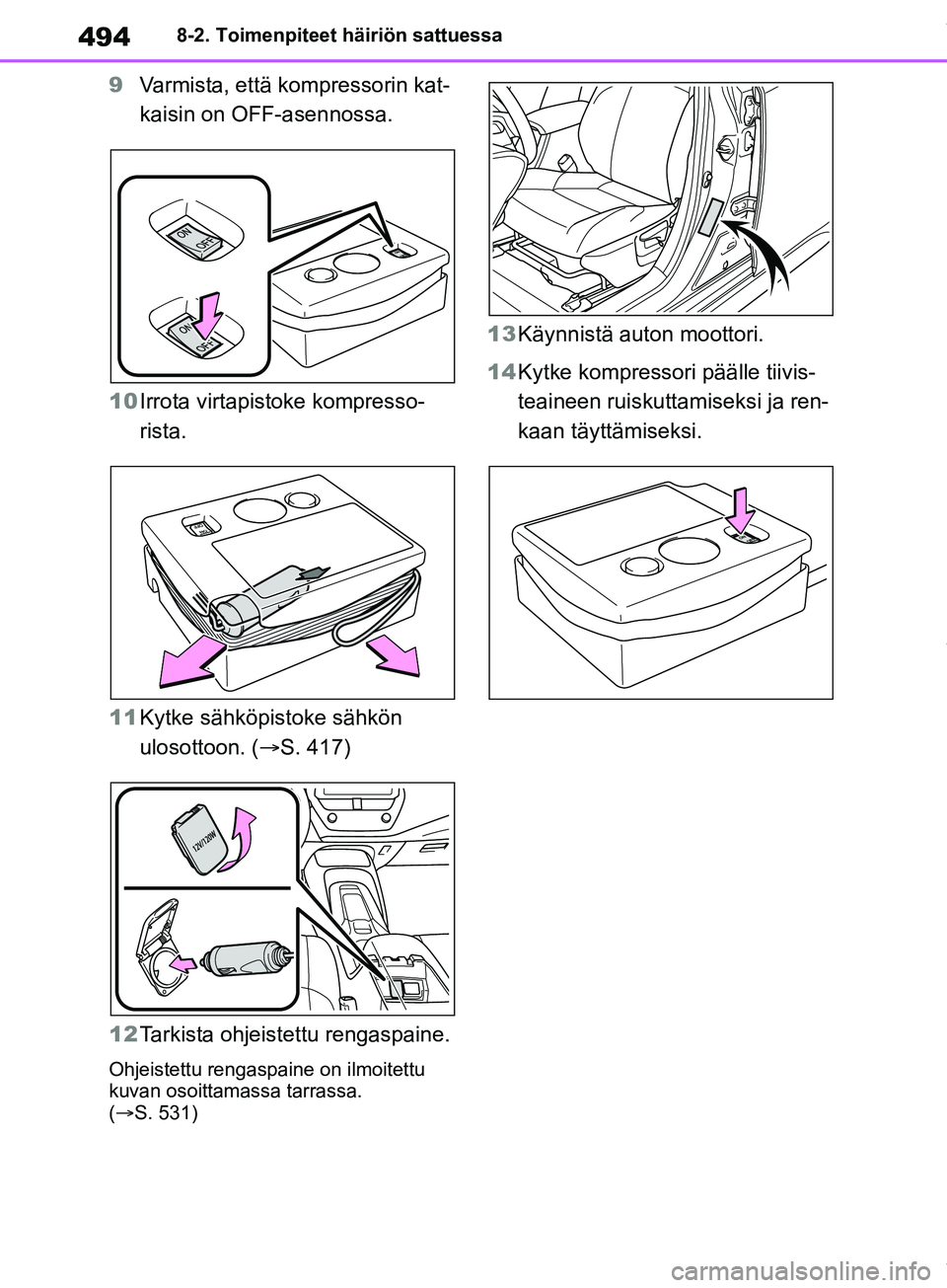

9
Varmista, että kompressorin kat-
kaisin on OFF-asennossa.
10 Irrota virtapistoke kompresso-
rista.
11 Kytke sähköpistoke sähkön
ulosottoon. ( S. 417)
12 Tarkista ohjeistettu rengaspaine.
Ohjeistettu rengaspaine on ilmoitettu
kuvan osoittamassa tarrassa.
(S. 531)
13Käynnistä auton moottori.
14 Kytke kompressori päälle tiivis-
teaineen ruiskuttamiseksi ja ren-
kaan täyttämiseksi.
OM12L25FI.book Page 494 Tuesday, February 12, 2019 4:47 PM

495
8
COROLLA_TMUK_EE 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

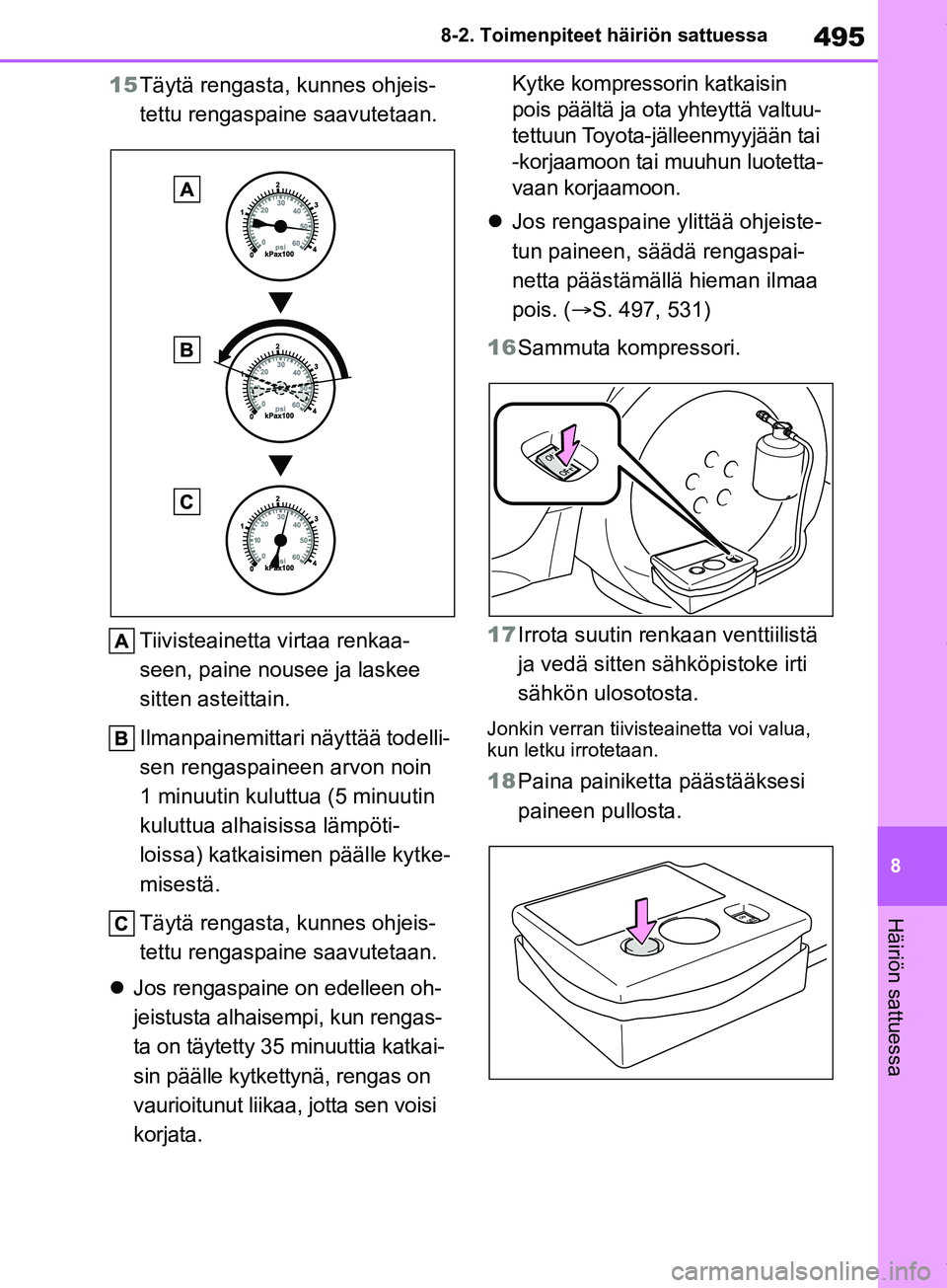

15
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.
Tiivisteainetta virtaa renkaa-
seen, paine nousee ja laskee
sitten asteittain.
Ilmanpainemittari näyttää todelli-
sen rengaspaineen arvon noin
1 minuutin kuluttua (5 minuutin
kuluttua alhaisissa lämpöti-
loissa) katkaisimen päälle kytke-
misestä.
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.
 Jos rengaspaine on edelleen oh-
jeistusta alhaisempi, kun rengas-
ta on täytetty 35 minuuttia katkai-
sin päälle kytkettynä, rengas on
vaurioitunut liikaa, jotta sen voisi
korjata. Kytke kompressorin katkaisin
pois päältä ja ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotetta-
vaan korjaamoon.
 Jos rengaspaine ylittää ohjeiste-
tun paineen, säädä rengaspai-
netta päästämällä hieman ilmaa
pois. ( S. 497, 531)
16 Sammuta kompressori.
17 Irrota suutin renkaan venttiilistä
ja vedä sitten sähköpistoke irti
sähkön ulosotosta.
Jonkin verran tiivisteainetta voi valua,
kun letku irrotetaan.
18Paina painiketta päästääksesi
paineen pullosta.
OM12L25FI.book Page 495 Tuesday, February 12, 2019 4:47 PM

496
COROLLA_TMUK_EE8-2. Toimenpiteet häiriön sattuessa

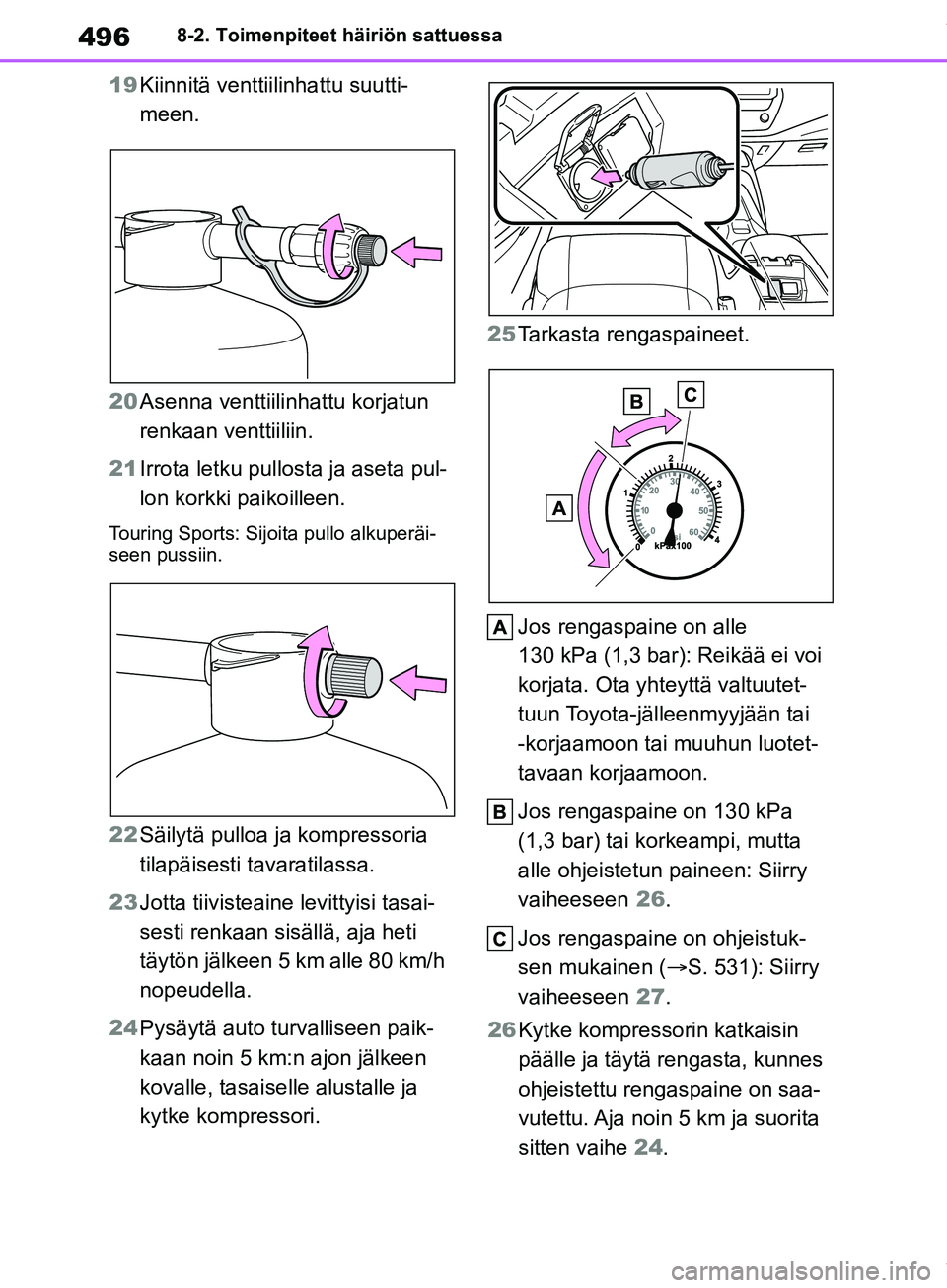

19
Kiinnitä venttiilinhattu suutti-
meen.
20 Asenna venttiilinhattu korjatun
renkaan venttiiliin.
21 Irrota letku pullosta ja aseta pul-
lon korkki paikoilleen.
Touring Sports: Sijoita pullo alkuperäi-
seen pussiin.
22Säilytä pulloa ja kompressoria
tilapäisesti tavaratilassa.
23 Jotta tiivisteaine levittyisi tasai-
sesti renkaan sisällä, aja heti
täytön jälkeen 5 km alle 80 km/h
nopeudella.
24 Pysäytä auto tu rvalliseen paik-
kaan noin 5 km:n ajon jälkeen
kovalle, tasaiselle alustalle ja
kytke kompressori. 25
Tarkasta rengaspaineet.
Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei voi
korjata. Ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotet-
tavaan korjaamoon.
Jos rengaspaine on 130 kPa
(1,3 bar) tai korkeampi, mutta
alle ohjeistetun paineen: Siirry
vaiheeseen 26.
Jos rengaspaine on ohjeistuk-
sen mukainen ( S. 531): Siirry
vaiheeseen 27.
26 Kytke kompressorin katkaisin
päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saa-
vutettu. Aja noin 5 km ja suorita
sitten vaihe 24.
OM12L25FI.book Page 496 Tuesday, February 12, 2019 4:47 PM

497
8
COROLLA_TMUK_EE 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

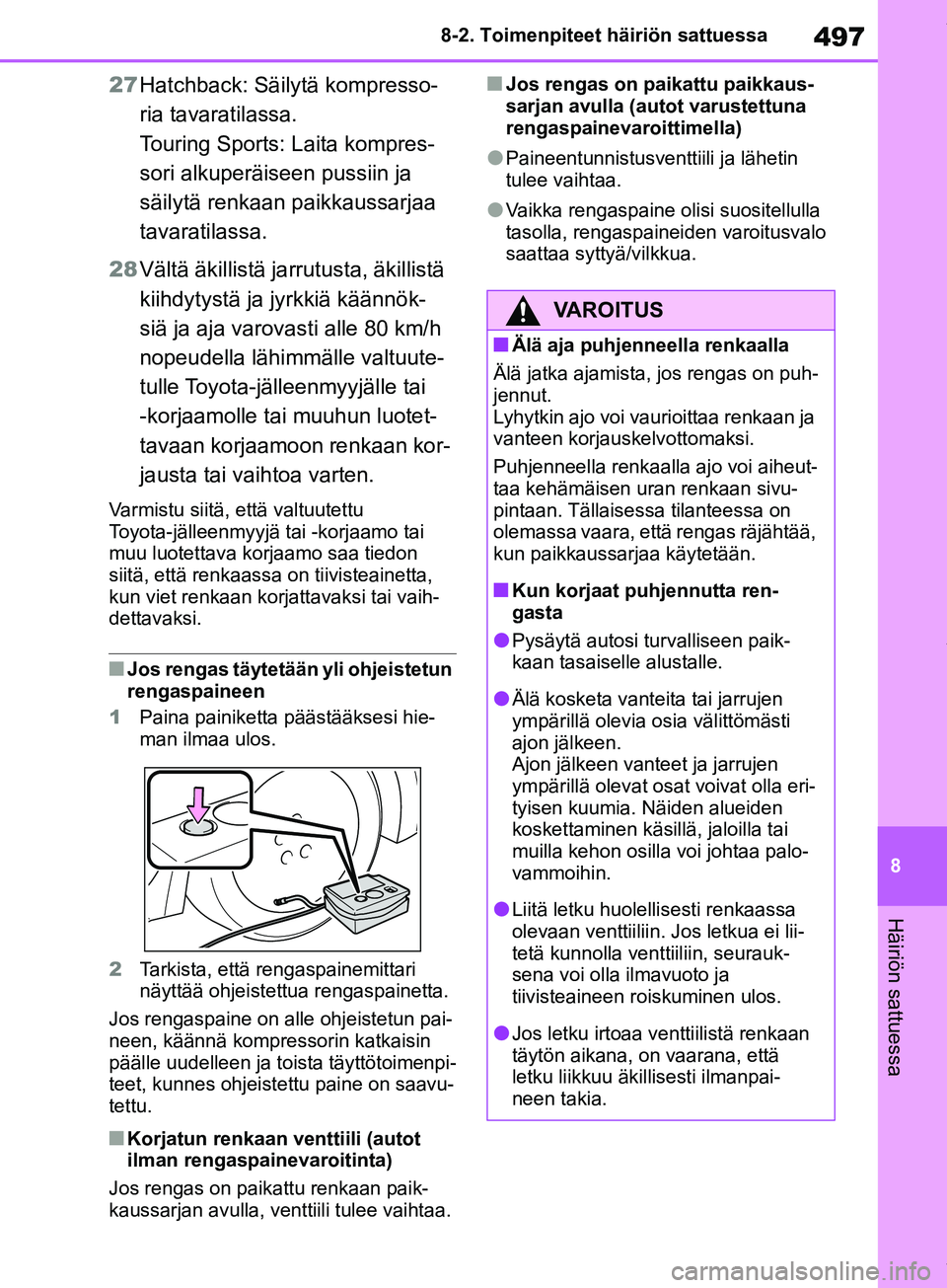

27
Hatchback: Säilytä kompresso-
ria tavaratilassa.
Touring Sports: Laita kompres-
sori alkuperäiseen pussiin ja
säilytä renkaan paikkaussarjaa
tavaratilassa.
28 Vältä äkillistä jarrutusta, äkillistä
kiihdytystä ja jyrkkiä käännök-
siä ja aja varovasti alle 80 km/h
nopeudella lähimmälle valtuute-
tulle Toyota-jälleenmyyjälle tai
-korjaamolle tai muuhun luotet-
tavaan korjaamoon renkaan kor-
jausta tai vaihtoa varten.
Varmistu siitä, että valtuutettu
Toyota-jälleenmyyjä tai -korjaamo tai
muu luotettava korjaamo saa tiedon
siitä, että renkaassa on tiivisteainetta,
kun viet renkaan korjattavaksi tai vaih-
dettavaksi.
nJos rengas täytetään yli ohjeistetun
rengaspaineen
1 Paina painiketta päästääksesi hie-
man ilmaa ulos.
2 Tarkista, että rengaspainemittari
näyttää ohjeistettua rengaspainetta.
Jos rengaspaine on alle ohjeistetun pai-
neen, käännä kompressorin katkaisin
päälle uudelleen ja toista täyttötoimenpi-
teet, kunnes ohjeistettu paine on saavu-
tettu.
nKorjatun renkaan venttiili (autot
ilman rengaspainevaroitinta)
Jos rengas on paikattu renkaan paik-
kaussarjan avulla, venttiili tulee vaihtaa.
nJos rengas on paikattu paikkaus-
sarjan avulla (autot varustettuna
rengaspainevaroittimella)
lPaineentunnistusventtiili ja lähetin
tulee vaihtaa.
lVaikka rengaspaine olisi suositellulla
tasolla, rengaspaineiden varoitusvalo
saattaa syttyä/vilkkua.
VAROITUS
nÄlä aja puhjenneella renkaalla
Älä jatka ajamista, jos rengas on puh-
jennut.
Lyhytkin ajo voi vaurioittaa renkaan ja
vanteen korjau skelvottomaksi.
Puhjenneella renkaalla ajo voi aiheut-
taa kehämäisen uran renkaan sivu-
pintaan. Tällaisessa tilanteessa on
olemassa vaara, että rengas räjähtää,
kun paikkaussarjaa käytetään.
nKun korjaat puhjennutta ren-
gasta
lPysäytä autosi turvalliseen paik-
kaan tasaiselle alustalle.
lÄlä kosketa vanteita tai jarrujen
ympärillä olevia osia välittömästi
ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen
ympärillä olevat osat voivat olla eri-
tyisen kuumia. Näiden alueiden
koskettaminen käsillä, jaloilla tai
muilla kehon osilla voi johtaa palo-
vammoihin.
lLiitä letku huolellisesti renkaassa
olevaan venttiiliin. Jos letkua ei lii-
tetä kunnolla venttiiliin, seurauk-
sena voi olla ilmavuoto ja
tiivisteaineen roiskuminen ulos.
lJos letku irtoaa venttiilistä renkaan
täytön aikana, on vaarana, että
letku liikkuu äkillisesti ilmanpai-
neen takia.
OM12L25FI.book Page 497 Tuesday, February 12, 2019 4:47 PM

498
COROLLA_TMUK_EE8-2. Toimenpiteet häiriön sattuessa

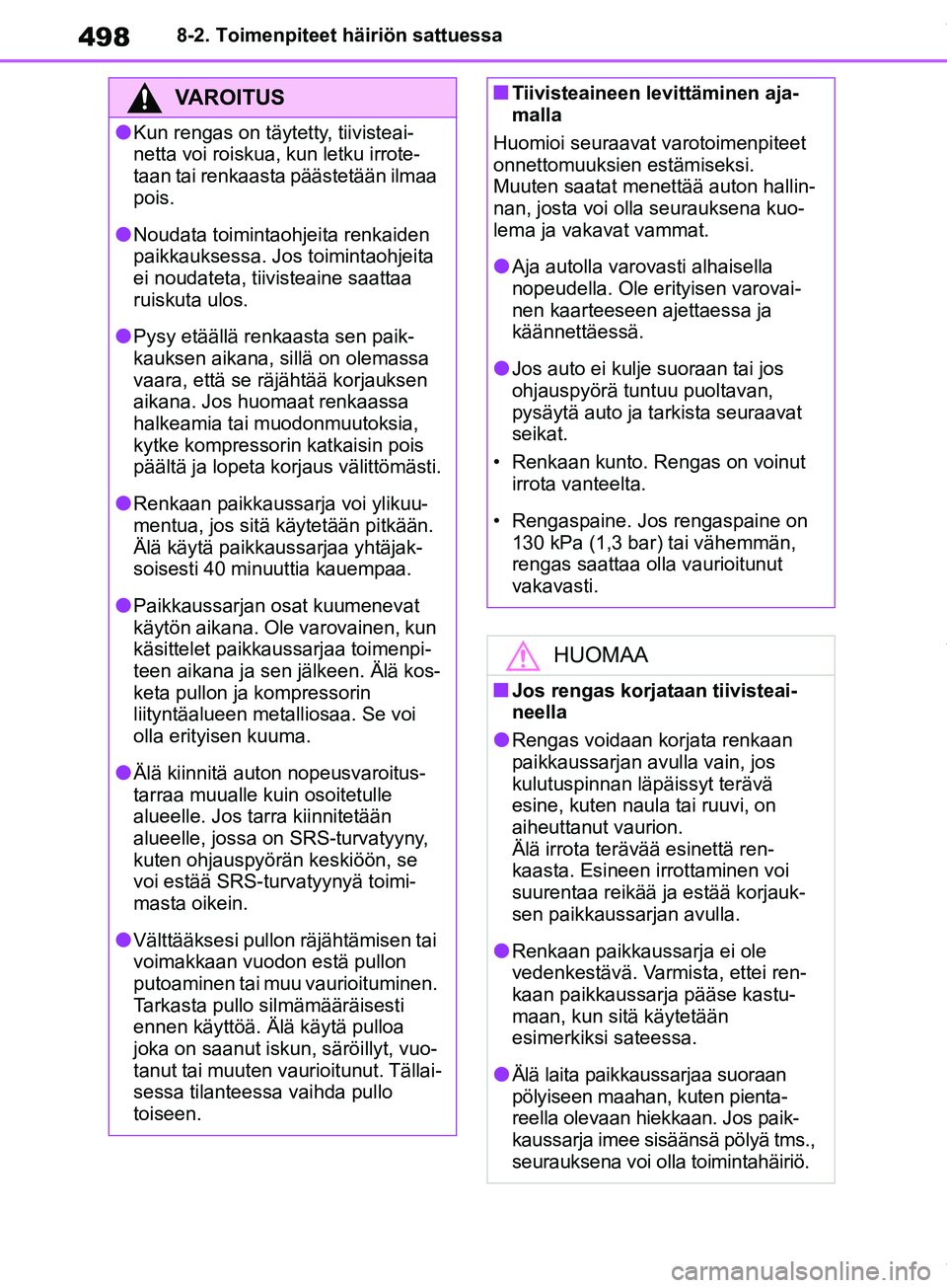

VAROITUS
lKun rengas on täytetty, tiivisteai-
netta voi roiskua, kun letku irrote-
taan tai renkaasta päästetään ilmaa
pois.
lNoudata toimintaohjeita renkaiden
paikkauksessa. Jos
toimintaohjeita
ei noudateta, tiiv isteaine saattaa
ruiskuta ulos.
lPysy etäällä renkaasta sen paik-
kauksen aikana, sillä on olemassa
vaara, että se räjähtää korjauksen
aikana. Jos huomaat renkaassa
halkeamia tai muodonmuutoksia,
kytke kompressorin katkaisin pois
päältä ja lopeta korjaus välittömästi.
lRenkaan paikkaussarja voi ylikuu-
mentua, jos sitä kä ytetään pitkään.
Älä käytä paikkaussarjaa yhtäjak-
soisesti 40 minuuttia kauempaa.
lPaikkaussarjan osat kuumenevat
käytön aikana. Ole varovainen, kun
käsittelet paikkaussarjaa toimenpi-
teen aikana ja sen jälkeen. Älä kos-
keta pullon ja kompressorin
liityntäalueen metalliosaa. Se voi
olla erityisen kuuma.
lÄlä kiinnitä auton nopeusvaroitus-
tarraa muualle kuin osoitetulle
alueelle. Jos tarra kiinnitetään
alueelle, jossa on SRS-turvatyyny,
kuten ohjauspyörän keskiöön, se
voi estää SRS-turvatyynyä toimi-
masta oikein.
lVälttääksesi pullon räjähtämisen tai
voimakkaan vuodon estä pullon
putoaminen tai muu vaurioituminen.
Tarkasta pullo silmämääräisesti
ennen käyttöä. Älä käytä pulloa
joka on saanut iskun, säröillyt, vuo-
tanut tai muuten vaurioitunut. Tällai-
sessa tilanteessa vaihda pullo
toiseen.
nTiivisteaineen levittäminen aja-
malla
Huomioi seuraavat varotoimenpiteet
onnettomuuksien estämiseksi.
Muuten saatat menettää auton hallin-
nan, josta voi olla seurauksena kuo-
lema ja vakavat vammat.
lAja autolla varo vasti alhaisella
nopeudella. Ole erityisen varovai-
nen kaarteeseen ajettaessa ja
käännettäessä.
lJos auto ei kulje suoraan tai jos
ohjauspyörä tuntuu puoltavan,
pysäytä auto ja tarkista seuraavat
seikat.
• Renkaan kunto. Rengas on voinut irrota vanteelta.
• Rengaspaine. Jos rengaspaine on 130 kPa (1,3 bar) tai vähemmän,
rengas saattaa olla vaurioitunut
vakavasti.
HUOMAA
nJos rengas korjataan tiivisteai-
neella
lRengas voidaan korjata renkaan
paikkaussarjan avulla vain, jos
kulutuspinnan läpäissyt terävä
esine, kuten naula tai ruuvi, on
aiheuttanut vaurion.
Älä irrota terävä ä esinettä ren-
kaasta. Esineen irrottaminen voi
suurentaa reikää ja estää korjauk-
sen paikkaussarjan avulla.
lRenkaan paikkaussarja ei ole
vedenkestävä. Varmista, ettei ren-
kaan paikkaussarja pääse kastu-
maan, kun sitä käytetään
esimerkiksi sateessa.
lÄlä laita paikkaussarjaa suoraan
pölyiseen maahan, kuten pienta-
reella olevaan hiekkaan. Jos paik-
kaussarja imee sisäänsä pölyä tms.,
seurauksena voi olla toimintahäiriö.
OM12L25FI.book Page 498 Tuesday, February 12, 2019 4:47 PM

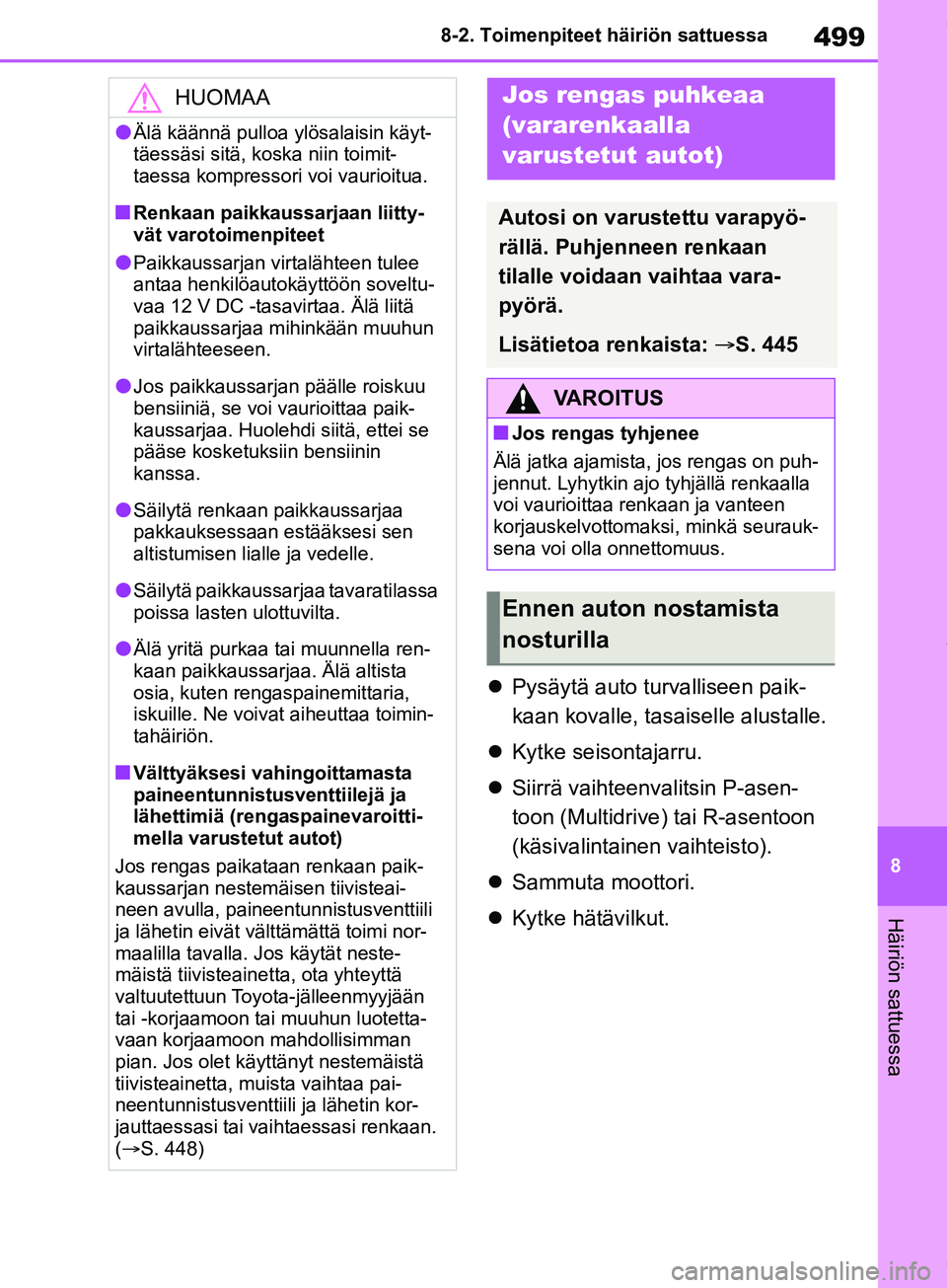

499
8
COROLLA_TMUK_EE 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

Pysäytä auto turvalliseen paik-
kaan kovalle, tasaiselle alustalle.
 Kytke seisontajarru.
 Siirrä vaihteenvalitsin P-asen-
toon (Multidrive) tai R-asentoon
(käsivalintainen vaihteisto).
 Sammuta moottori.
 Kytke hätävilkut.
HUOMAA
lÄlä käännä pulloa ylösalaisin käyt-
täessäsi sitä, koska niin toimit-
taessa kompressori voi vaurioitua.
nRenkaan paikkaussarjaan liitty-
vät varotoimenpiteet
lPaikkaussarjan virtalähteen tulee
antaa henkilöautokäyttöön soveltu-
vaa 12 V DC -tasavirtaa. Älä liitä
paikkaussarjaa mihinkään muuhun
virtalähteeseen.
lJos paikkaussarjan päälle roiskuu
bensiiniä, se voi vaurioittaa paik-
kaussarjaa. Huolehdi siitä, ettei se
pääse kosketuksiin bensiinin
kanssa.
lSäilytä renkaan paikkaussarjaa
pakkauksessaan estääksesi sen
altistumisen lialle ja vedelle.
lSäilytä paikkaussarjaa tavaratilassa
poissa lasten ulottuvilta.
lÄlä yritä purkaa tai muunnella ren-
kaan paikkaussarjaa. Älä altista
osia, kuten rengaspainemittaria,
iskuille. Ne voivat aiheuttaa toimin-
tahäiriön.
nVälttyäksesi vahingoittamasta
paineentunnistusventtiilejä ja
lähettimiä (rengaspainevaroitti-
mella varustetut autot)
Jos rengas paikataan renkaan paik-
kaussarjan nestemäisen tiivisteai-
neen avulla, paineentunnistusventtiili
ja lähetin eivät välttämättä toimi nor-
maalilla tavalla. Jos käytät neste-
mäistä tiivisteainetta, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon mahdollisimman
pian. Jos olet käyt tänyt nestemäistä
tiivisteainetta, muista vaihtaa pai-
neentunnistusventtiili ja lähetin kor-
jauttaessasi tai vaihtaessasi renkaan.
( S. 448)
Jos rengas puhkeaa
(vararenkaalla
varustetut autot)
Autosi on varustettu varapyö-
rällä. Puhjenneen renkaan
tilalle voidaan vaihtaa vara-
pyörä.
Lisätietoa renkaista: S. 445
VAROITUS
nJos rengas tyhjenee
Älä jatka ajamista, jos rengas on puh-
jennut. Lyhytkin ajo tyhjällä renkaalla
voi vaurioittaa renkaan ja vanteen
korjauskelvottomaksi, minkä seurauk-
sena voi olla onnettomuus.
Ennen auton nostamista
nosturilla
OM12L25FI.book Page 499 Tuesday, February 12, 2019 4:47 PM

500
COROLLA_TMUK_EE8-2. Toimenpiteet häiriön sattuessa

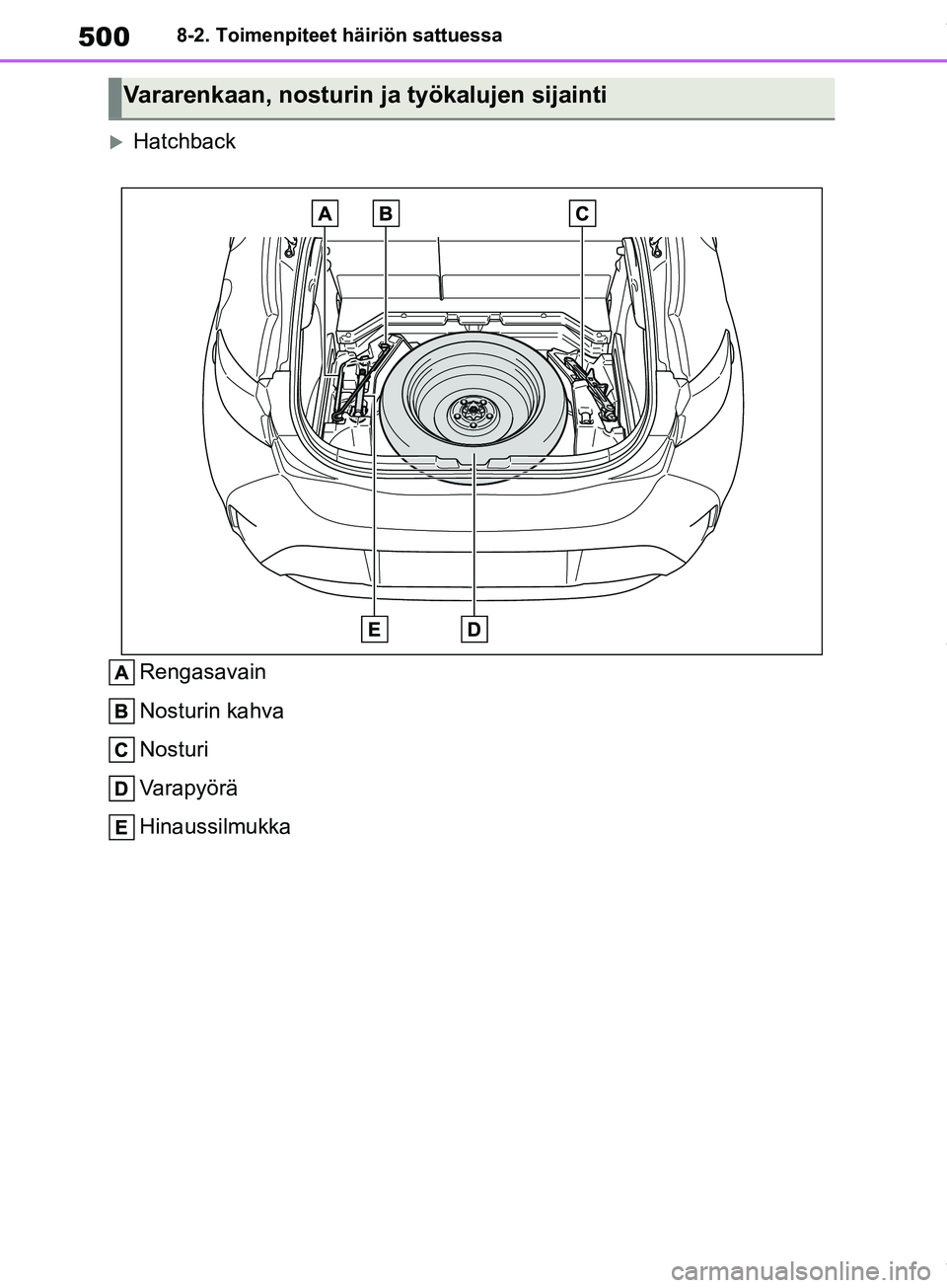

Hatchback
Rengasavain
Nosturin kahva
Nosturi
Varapyörä
Hinaussilmukka
Vararenkaan, nosturin ja työkalujen sijainti
OM12L25FI.book Page 500 Tuesday, February 12, 2019 4:47 PM
