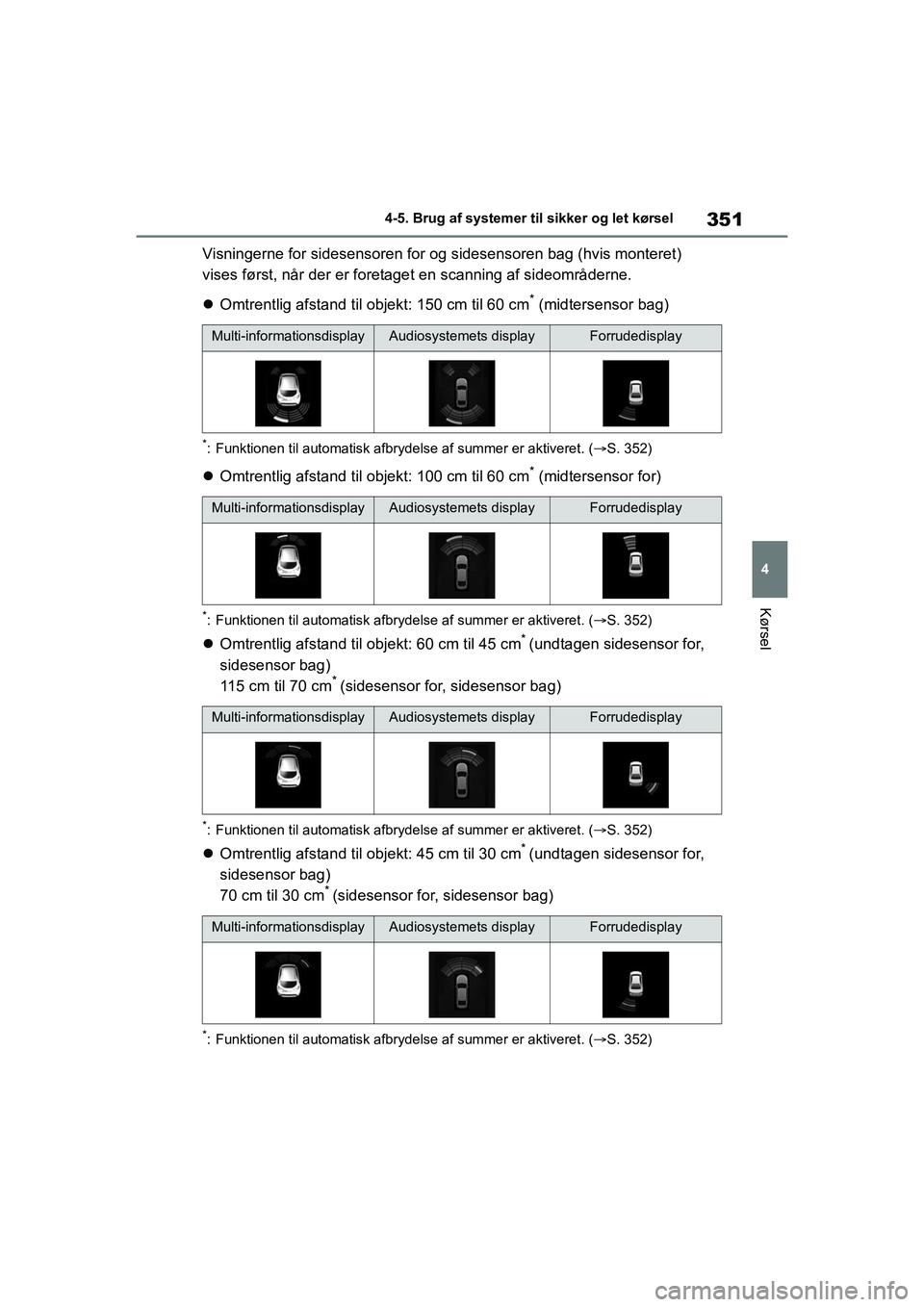

display TOYOTA COROLLA HATCHBACK 2020 Brugsanvisning (in Danish)

351
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Visningerne for sidesensoren for og sidesensoren bag (hvis monteret)
vises først, når der er foretaget en scanning af sideområderne.

Omtrentlig afstand til objekt: 150 cm til 60 cm
* (midtersensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 352)
Omtrentlig afstand til objekt: 100 cm til 60 cm* (midtersensor for)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 352)
Omtrentlig afstand til objekt: 60 cm til 45 cm* (undtagen sidesensor for,
sidesensor bag)
115 cm til 70 cm
* (sidesensor for, sidesensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 352)
Omtrentlig afstand til objekt: 45 cm til 30 cm* (undtagen sidesensor for,
sidesensor bag)
70 cm til 30 cm
* (sidesensor for, sidesensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 352)
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
OM12P55DK.book Page 351 Monda y, September 28, 2020 12:19 PM

352
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

Omtrentlig afstand til objekt: 30 cm til 15 cm*1
*1: Funktionen til automati sk afbrydelse af summer er deaktiveret. ( S. 352)
*2: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm*1
*1: Funktionen til automati sk afbrydelse af summer er deaktiveret. ( S. 352)
*2: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når senso-
rerne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt. Når bilen kommer inden
for en afstand på ca. 30 cm fra
objektet, lyder summeren kon-
stant.
 Når systemet registrerer 2 eller
flere objekter samtidigt, gælder
summeren for det nærmeste
objekt. Hvis et eller flere objekter
kommer inden for ca. 30 cm fra
bilen, gentager summeren en
lang tone efterfulgt af hurtige bip.
 Automatisk afbrydelse af sum-
mer: Når en summer begynder at lyde, afbrydes
den automatisk,
hvis afstanden mellem bilen og
det registrerede objekt ikke bliver
kortere. (Hvis afstanden mellem
bilen og objektet er 30 cm eller
mindre, aktiveres denne funk-
tion dog ikke).
nJustering af summerens
lydstyrke
Summerens lydstyrke kan justeres
på multi-informati onsdisplayet. Lyd-
styrken på summere for Toyota par-
keringshjælpsensoren og RCTA-
funktionen (hvis mo nteret) justeres
samtidigt.
Brug instrumentbetjeningsknap-
perne til at ændr e indstillinger.
(  S. 120)
Multi-informationsdisplay*2Audiosystemets display*2Forrudedisplay
Multi-informationsdisplay*2Audiosystemets display*2Forrudedisplay
OM12P55DK.book Page 352 Monda y, September 28, 2020 12:19 PM

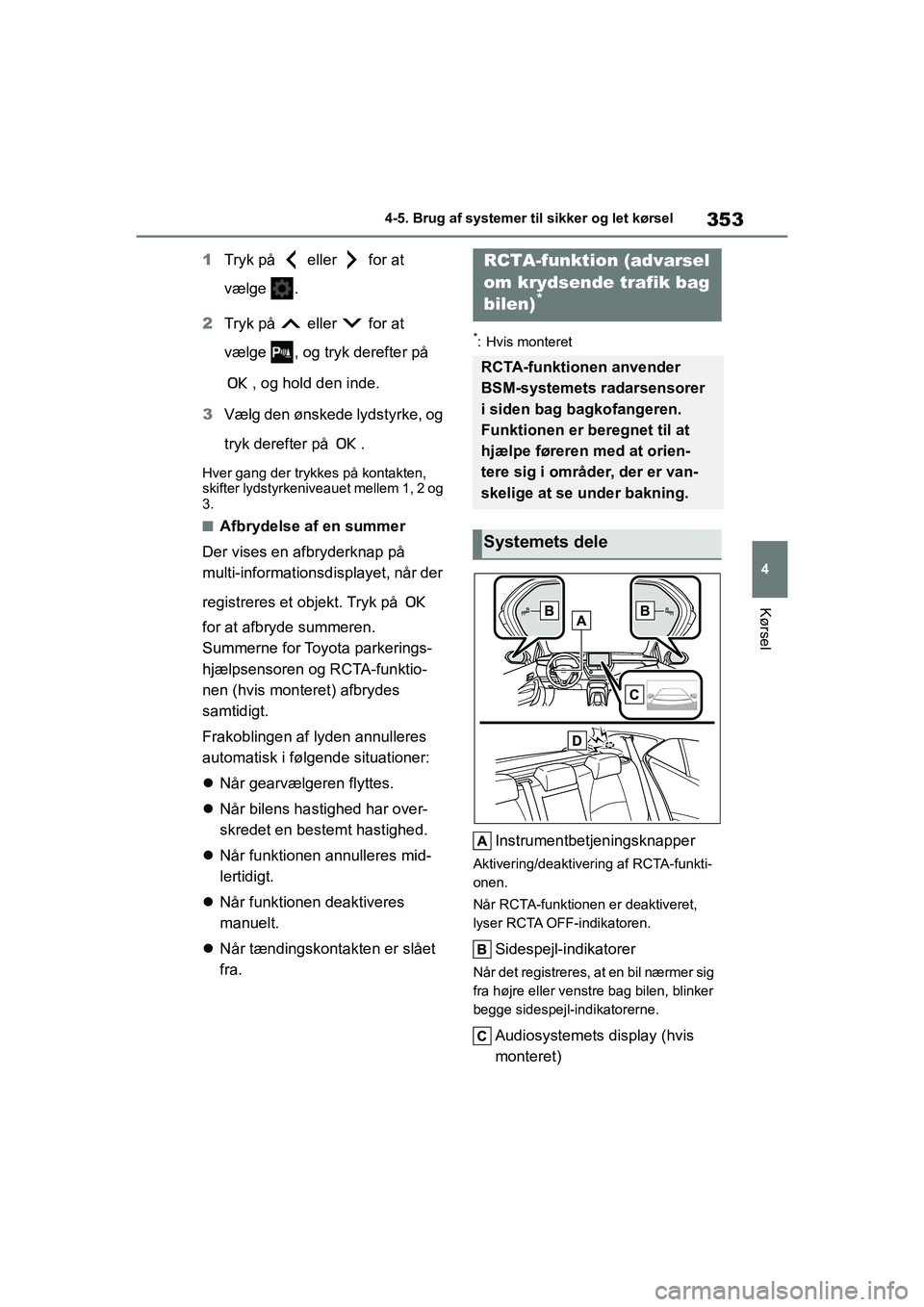

353
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
1
Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
, og hold den inde.
3 Vælg den ønskede lydstyrke, og
tryk derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nAfbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der
registreres et ob jekt. Tryk på
for at afbryde summeren.
Summerne for Toyota parkerings-
hjælpsensoren og RCTA-funktio-
nen (hvis monteret) afbrydes
samtidigt.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
 Når gearvælgeren flyttes.
 Når bilens hastighed har over-
skredet en bestemt hastighed.
 Når funktionen annulleres mid-
lertidigt.
 Når funktionen deaktiveres
manuelt.
 Når tændingskontakten er slået
fra.
*: Hvis monteret
Instrumentbetjeningsknapper
Aktivering/deaktivering af RCTA-funkti-
onen.
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren.
Sidespejl-indikatorer
Når det registreres, at en bil nærmer sig
fra højre eller venstre bag bilen, blinker
begge sidespejl-indikatorerne.
Audiosystemets display (hvis
monteret)
RCTA-funktion (advarsel
om krydsende trafik bag
bilen)
*
RCTA-funktionen anvender
BSM-systemets radarsensorer
i siden bag bagkofangeren.
Funktionen er beregnet til at
hjælpe føreren med at orien-
tere sig i områder, der er van-
skelige at se under bakning.
Systemets dele
OM12P55DK.book Page 353 Monda y, September 28, 2020 12:19 PM

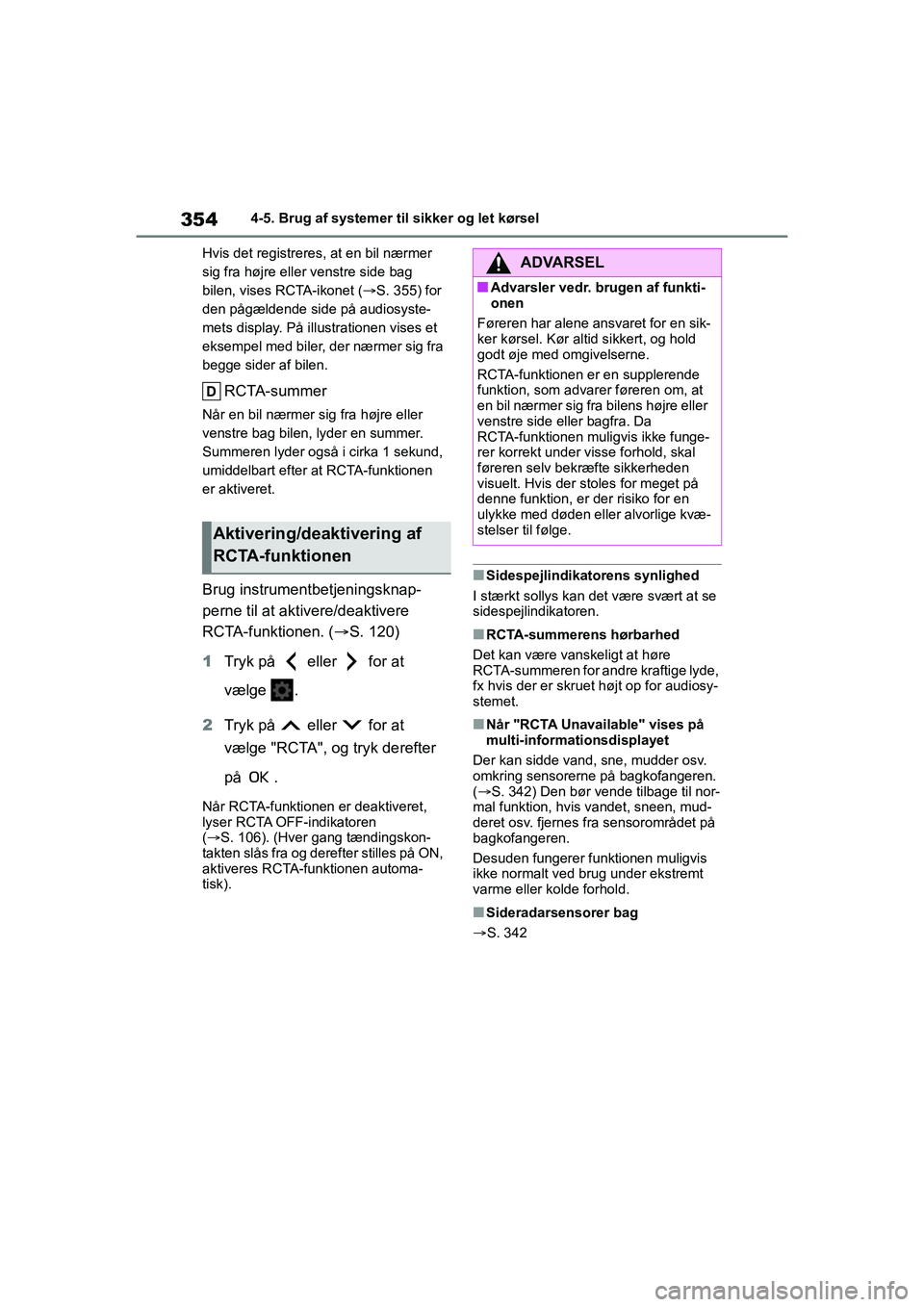

354
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Hvis det registreres, at en bil nærmer
sig fra højre eller venstre side bag
bilen, vises RCTA-ikonet ( S. 355) for
den pågældende side på audiosyste-
mets display. På illustrationen vises et
eksempel med biler, der nærmer sig fra
begge sider af bilen.
RCTA-summer
Når en bil nærmer sig fra højre eller
venstre bag bilen, lyder en summer.
Summeren lyder også i cirka 1 sekund,
umiddelbart efter at RCTA-funktionen
er aktiveret.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere
RCTA-funktionen. ( S. 120)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge "RCTA", og tryk derefter
på .
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren
(S. 106). (Hver gang tændingskon-
takten slås fra og derefter stilles på ON,
aktiveres RCTA-funktionen automa-
tisk).
nSidespejlindikatorens synlighed
I stærkt sollys kan de t være svært at se
sidespejlindikatoren.
nRCTA-summerens hørbarhed
Det kan være vanskeligt at høre
RCTA-summeren for andre kraftige lyde,
fx hvis der er skruet højt op for audiosy-
stemet.
nNår "RCTA Unavailable" vises på
multi-informationsdisplayet
Der kan sidde vand, sne, mudder osv.
omkring sensorerne på bagkofangeren.
(S. 342) Den bør vende tilbage til nor-
mal funktion, hvis vandet, sneen, mud-
deret osv. fjernes fra sensorområdet på
bagkofangeren.
Desuden fungerer funktionen muligvis
ikke normalt ved brug under ekstremt
varme eller kolde forhold.
nSideradarsensorer bag
S. 342
Aktivering/deaktivering af
RCTA-funktionen
ADVARSEL
nAdvarsler vedr. brugen af funkti-
onen
Føreren har alene ansvaret for en sik-
ker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
RCTA-funktionen er en supplerende
funktion, som advarer føreren om, at
en bil nærmer sig fra bilens højre eller
venstre side eller bagfra. Da
RCTA-funktionen muligvis ikke funge-
rer korrekt under visse forhold, skal
føreren selv bekræfte sikkerheden
visuelt. Hvis der stoles for meget på
denne funktion, er der risiko for en
ulykke med døden eller alvorlige kvæ-
stelser til følge.
OM12P55DK.book Page 354 Monda y, September 28, 2020 12:19 PM

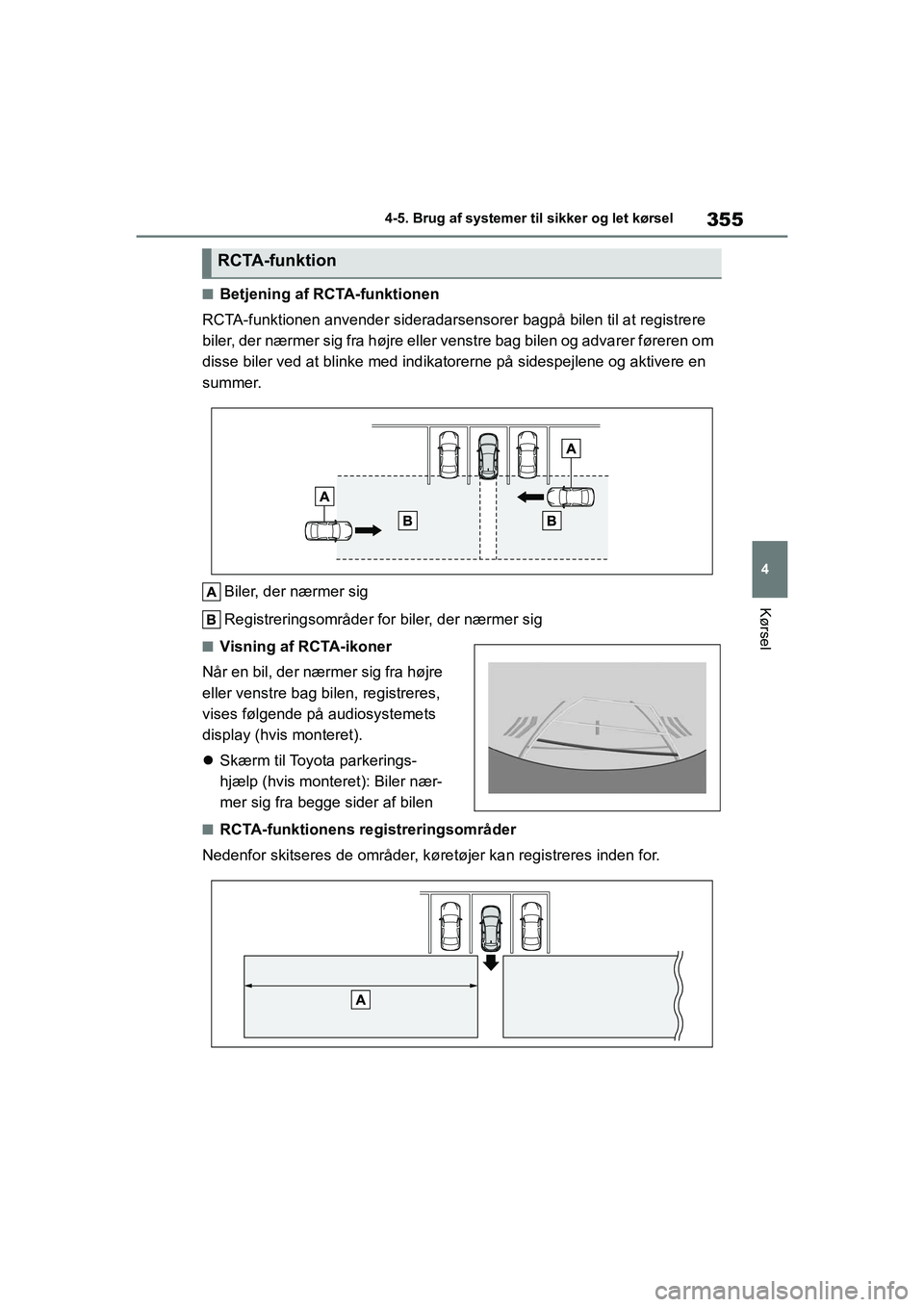

355
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nBetjening af RCTA-funktionen
RCTA-funktionen anvender sideradarsensorer bagpå bilen til at registrere
biler, der nærmer sig fra højre eller venstre bag bilen og advarer føreren om
disse biler ved at blinke med indikatorerne på sidespejlene og aktivere en
summer.
Biler, der nærmer sig
Registreringsområder for biler, der nærmer sig
nVisning af RCTA-ikoner
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på audiosystemets
display (hvis monteret).
 Skærm til Toyota parkerings-
hjælp (hvis monter et): Biler nær-
mer sig fra begge sider af bilen
nRCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
RCTA-funktion
OM12P55DK.book Page 355 Monda y, September 28, 2020 12:19 PM

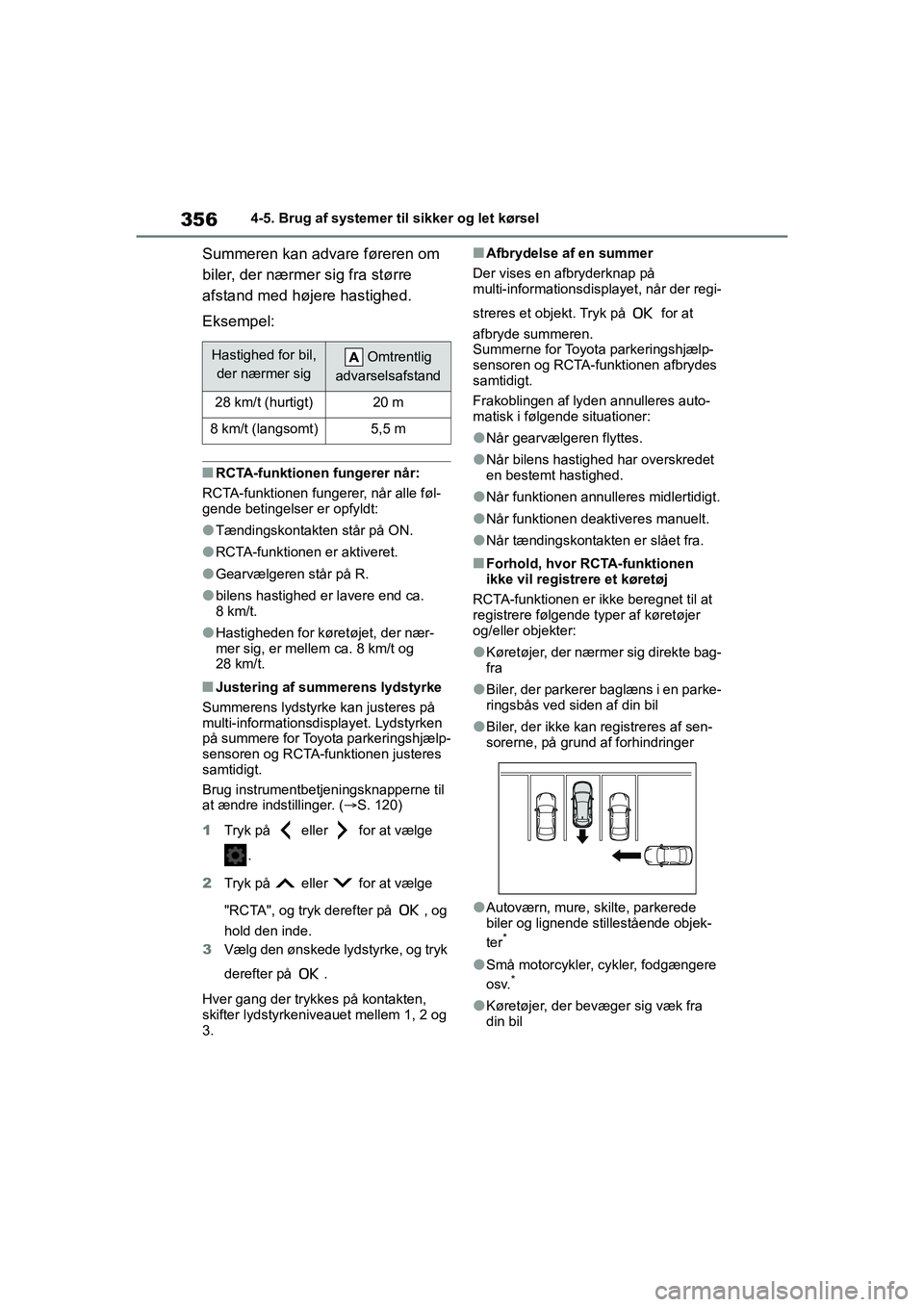

356
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Summeren kan advare føreren om
biler, der nærmer sig fra større
afstand med højere hastighed.
Eksempel:
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lTændingskontakten står på ON.
lRCTA-funktionen er aktiveret.
lGearvælgeren står på R.
lbilens hastighed er lavere end ca.
8km/t.
lHastigheden for køretøjet, der nær-
mer sig, er mellem ca. 8 km/t og
28 km/t.
nJustering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyota parkeringshjælp-
sensoren og RCTA-funktionen justeres
samtidigt.
Brug instrumentbetje ningsknapperne til
at ændre indstillinger. ( S. 120)
1 Tryk på eller for at vælge
.
2 Tryk på eller for at vælge
"RCTA", og tryk derefter på , og
hold den inde.
3 Vælg den ønskede lydstyrke, og tryk
derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nAfbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der regi-
streres et objekt. Tryk på for at
afbryde summeren.
Summerne for Toyota parkeringshjælp-
sensoren og RCTA-funktionen afbrydes
samtidigt.
Frakoblingen af lyden annulleres auto-
matisk i følgende situationer:
lNår gearvælgeren flyttes.
lNår bilens hastighed har overskredet
en bestemt hastighed.
lNår funktionen annulleres midlertidigt.
lNår funktionen deaktiveres manuelt.
lNår tændingskontakten er slået fra.
nForhold, hvor RCTA-funktionen
ikke vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lSmå motorcykler, cykler, fodgængere
osv.*
lKøretøjer, der bevæger sig væk fra
din bil
Hastighed for bil,
der nærmer sig Omtrentlig
advarselsafstand
28 km/t (hurtigt)20 m
8 km/t (langsomt)5,5 m
OM12P55DK.book Page 356 Monda y, September 28, 2020 12:19 PM

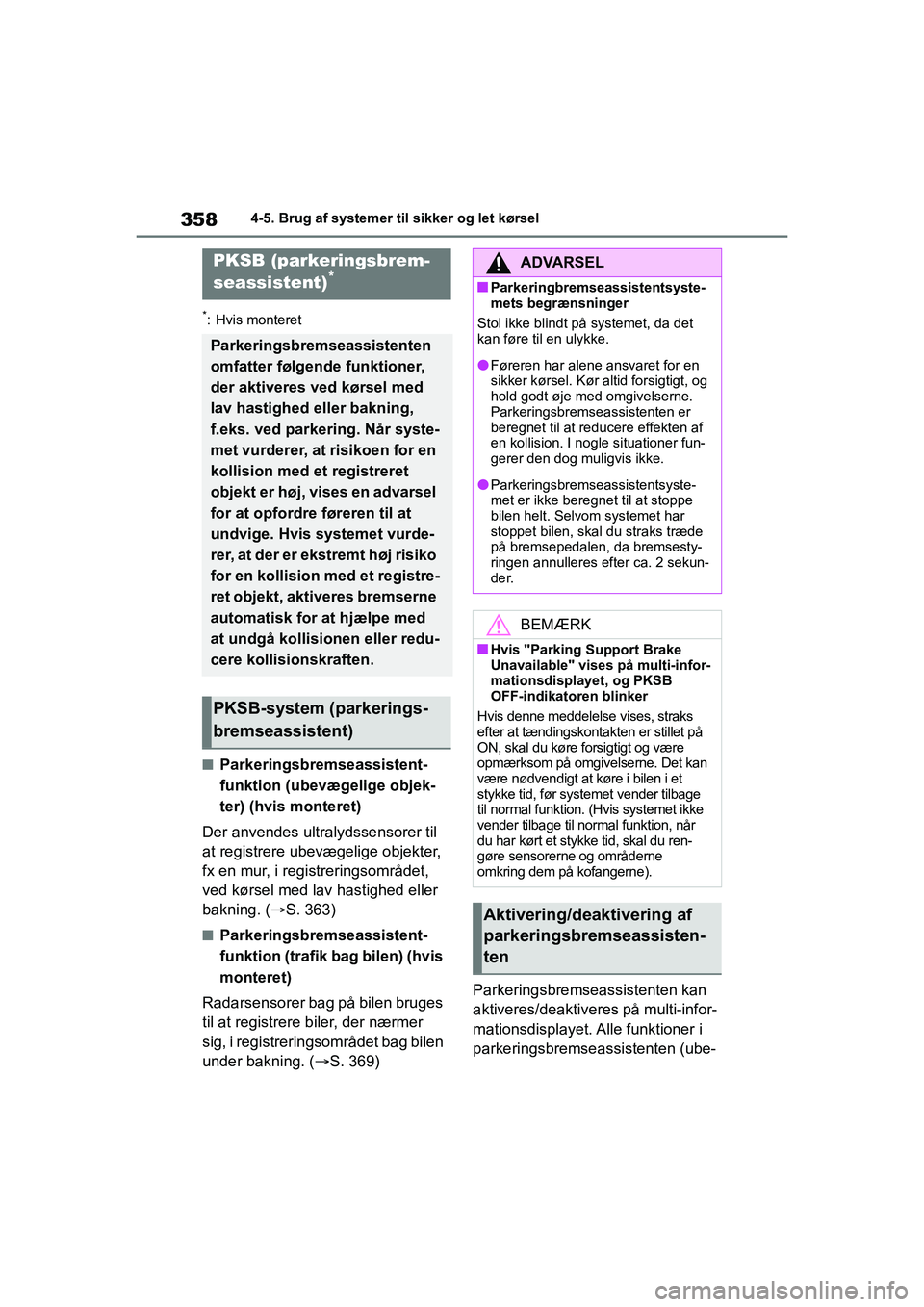

358
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige objek-
ter) (hvis monteret)
Der anvendes ultralydssensorer til
at registrere ubevægelige objekter,
fx en mur, i registreringsområdet,
ved kørsel med lav hastighed eller
bakning. ( S. 363)
nParkeringsbremseassistent-
funktion (trafik bag bilen) (hvis
monteret)
Radarsensorer bag på bilen bruges
til at registrere biler, der nærmer
sig, i registreringsområdet bag bilen
under bakning. ( S. 369) Parkeringsbremseassistenten kan
aktiveres/deaktiveres på multi-infor-
mationsdisplayet. Alle funktioner i
parkeringsbremseassistenten (ube-
PKSB (parkeringsbrem-
seassistent)*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ekstremt høj risiko
for en kollision
med et registre-
ret objekt, aktiveres bremserne
automatisk for at hjælpe med
at undgå kollisionen eller redu-
cere kollisionskraften.
PKSB-system (parkerings-
bremseassistent)
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
lFøreren har alene ansvaret for en
sikker kørsel. Kør al tid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at reducere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
der.
BEMÆRK
nHvis "Parking Support Brake
Unavailable" vises på multi-infor-
mationsdisplayet, og PKSB
OFF-indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet på
ON, skal du køre fo rsigtigt og være
opmærksom på omgivelserne. Det kan
være nødvendigt at køre i bilen i et
stykke tid, før systemet vender tilbage
til normal funktion. (Hvis systemet ikke
vender tilbage til normal funktion, når
du har kørt et stykke tid, skal du ren-
gøre sensorerne og områderne
omkring dem på kofangerne).
Aktivering/deaktivering af
parkeringsbremseassisten-
ten
OM12P55DK.book Page 358 Monda y, September 28, 2020 12:19 PM

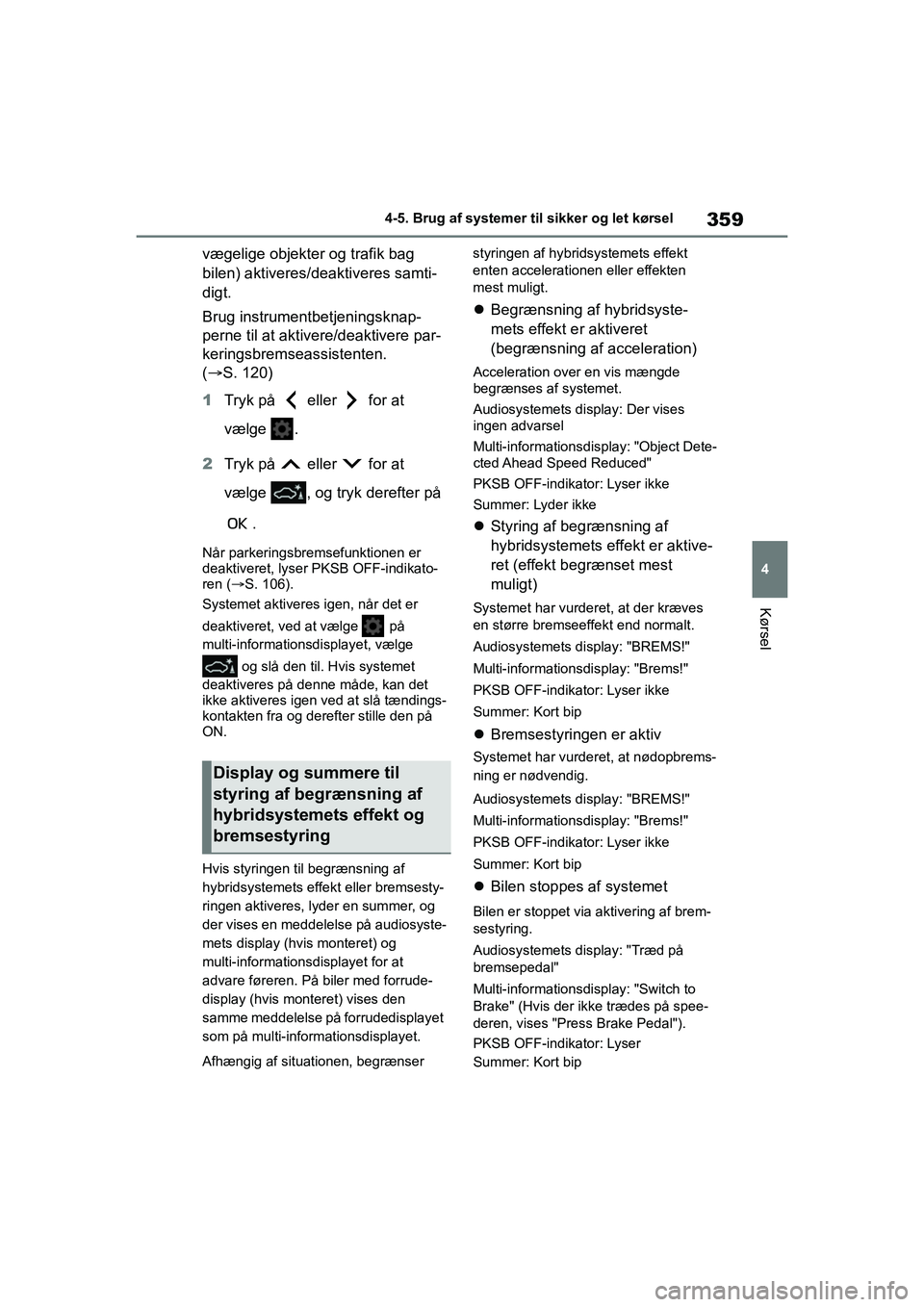

359
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
vægelige objekter og trafik bag
bilen) aktiveres/deaktiveres samti-
digt.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere par-
keringsbremseassistenten.
(
 S. 120)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
.
Når parkeringsbremsefunktionen er
deaktiveret, lyser PKSB OFF-indikato-
ren ( S. 106).
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge på
multi-informationsdisplayet, vælge
og slå den til. Hvis systemet
deaktiveres på denne måde, kan det
ikke aktiveres igen ved at slå tændings-
kontakten fra og derefter stille den på
ON.
Hvis styringen til begrænsning af
hybridsystemets effekt eller bremsesty-
ringen aktiveres, lyder en summer, og
der vises en meddelelse på audiosyste-
mets display (hvis monteret) og
multi-informationsdi splayet for at
advare føreren. På biler med forrude-
display (hvis monteret) vises den
samme meddelelse på forrudedisplayet
som på multi-informationsdisplayet.
Afhængig af situationen, begrænser styringen af hybr
idsystemets effekt
enten accelerationen eller effekten
mest muligt.
 Begrænsning af hybridsyste-
mets effekt er aktiveret
(begrænsning af acceleration)
Acceleration over en vis mængde
begrænses af systemet.
Audiosystemets disp lay: Der vises
ingen advarsel
Multi-informationsdisplay: "Object Dete-
cted Ahead Speed Reduced"
PKSB OFF-indikator: Lyser ikke
Summer: Lyder ikke
 Styring af begrænsning af
hybridsystemets effekt er aktive-
ret (effekt begrænset mest
muligt)
Systemet har vurderet, at der kræves
en større bremseeffekt end normalt.
Audiosystemets di splay: "BREMS!"
Multi-informationsdisplay: "Brems!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
 Bremsestyringen er aktiv
Systemet har vurderet, at nødopbrems-
ning er nødvendig.
Audiosystemets di splay: "BREMS!"
Multi-informationsdisplay: "Brems!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
 Bilen stoppes af systemet
Bilen er stoppet via aktivering af brem-
sestyring.
Audiosystemets display: "Træd på
bremsepedal"
Multi-informationsdisplay: "Switch to
Brake" (Hvis der ikke trædes på spee-
deren, vises "Press Brake Pedal").
PKSB OFF-indikator: Lyser
Summer: Kort bip
Display og summere til
styring af begrænsning af
hybridsystemets effekt og
bremsestyring
OM12P55DK.book Page 359 Monda y, September 28, 2020 12:19 PM

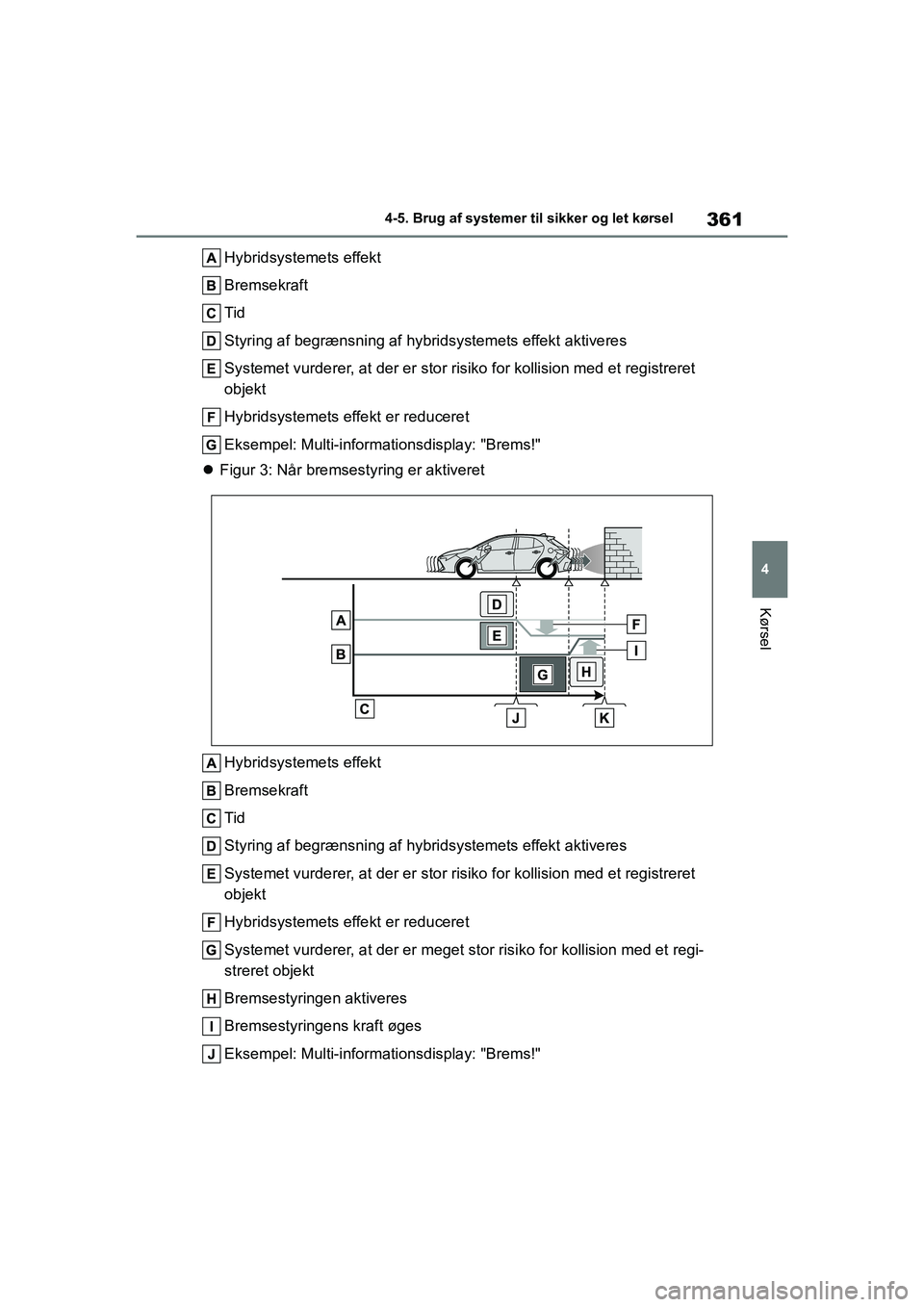

361
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Hybridsystemets effekt
Bremsekraft
Tid
Styring af begrænsning af hybridsystemets effekt aktiveres
Systemet vurderer, at de
r er stor risiko for kollision med et registreret
objekt
Hybridsystemets effekt er reduceret
Eksempel: Multi-informationsdisplay: "Brems!"
 Figur 3: Når bremsestyring er aktiveret
Hybridsystemets effekt
Bremsekraft
Tid
Styring af begrænsning af hybridsystemets effekt aktiveres
Systemet vurderer, at de r er stor risiko for kollision med et registreret
objekt
Hybridsystemets effekt er reduceret
Systemet vurderer, at de r er meget stor risiko for kollision med et regi-
streret objekt
Bremsestyringe n aktiveres
Bremsestyringe ns kraft øges
Eksempel: Multi-informationsdisplay: "Brems!"
OM12P55DK.book Page 361 Monda y, September 28, 2020 12:19 PM

362
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Eksempel: Multi-informationsdisplay: "Switch to Brake"
nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB
OFF-indikatoren lyser. Hvis parkerings-
bremseassistenten aktiveres unødven-
digt, kan bremsestyringen annulleres
ved at træde på bremsepedalen eller
vente ca. 2 sekunder, til den annulleres
automatisk. Bilens kan derefter betjenes
ved at trykke speederen ned.
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 358) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parking Support Brake
Unavailable" vises på multi-informa-
tionsdisplayet, og PKSB OFF-indi-
katoren blinker
lHvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren væ-
re snavset. Rengør sensorerne og de-
res omgivelser på kofangerne.
lInitialisering er muligvis ikke udført, efter at en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet igen.
Initialisér systemet. ( S. 362)
Hvis meddelelsen fortsat vises efter
initaliseringen, skal bilen efterses af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nHvis "Parkeringshjælpebremse ik-
ke tilgængelig" og "Parkeringsassi-
stent ikke tilgængelig. Rengør par-
keringsassistent-sensor" vises på
multi-informationsdisplayet, og
PKSB OFF-indikatoren blinker
lEn sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan fun-
gere normalt igen. Hvis meddelelsen
fortsat vises, efter sensoren er rengjort,
eller hvis den vises, selvom sensoren
er ren, skal bilen efterses af en autori-
seret Toyota-forhandl er/-reparatør el-
ler andre kvalificerede fagfolk.
lEn sensor kan være frosset. Når isen
smelter, fungerer systemet normalt
igen.
lDer kan løbe vand konstant over sen-
sorens overflade, fx i kraftig regn. Når
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
nHvis en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet
Systemet skal initialiseres. Systemet initi-
aliseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
OM12P55DK.book Page 362 Monda y, September 28, 2020 12:19 PM
