Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
nPKSB-systemet (p
arkeringsbrem-
seassistent) med anvendelse af
den intelligente parkeringshjælp
Hvis systemet registre rer en forhindring,
der kan resultere i en kollision, mens
den intelligente parkeringshjælp er akti-
veret, anvendes begrænsning af hybrid-
systemets effekt og bremsestyringen i
PKSB-systemet (parkeringsbremseassi-
stent), uanset om PKSB-systemet (par-
keringsbremseassistent) er tændt eller
slukket. ( S. 358)
lNår PKSB-systemet (parkeringsbrem-
seassistent) er aktiveret, stoppes den
intelligente parkeringshjælp midlerti-
digt, og brugen af PKSB-systemet
(parkeringsbremseassistent) vises på
multi-informationsdisplayet.
(S. 359)
lNår brugen af den intelligente parke- ringshjælp er stoppet 3 gange på
grund af aktivering
af PKSB-systemet
(parkeringsbremseassistent), annulle-
res den intelligente parkeringshjælp.
lNår den intelligente parkeringshjælp
bliver tilgængelig, efter at
PKSB-systemet (parkeringsbrem-
seassistent) har været aktiveret, får
du vist en meddelelse, som beder dig
skifte gear, på multi-informationsdis-
playet. Brugen af den intelligente par-
keringshjælp kan fo rtsættes ved at
skifte gear som angivet i meddelelsen
på multi-informationsdisplayet og ved
at trykke på S-IPA-kontakten
(S. 375) igen.
nGearskift mens den intelligente par-
keringshjælp er aktiveret
Hvis systemet vurderer, at føreren vil
køre frem eller bakke, fortsætter hjæl-
pen, selvom føreren har skiftet, før

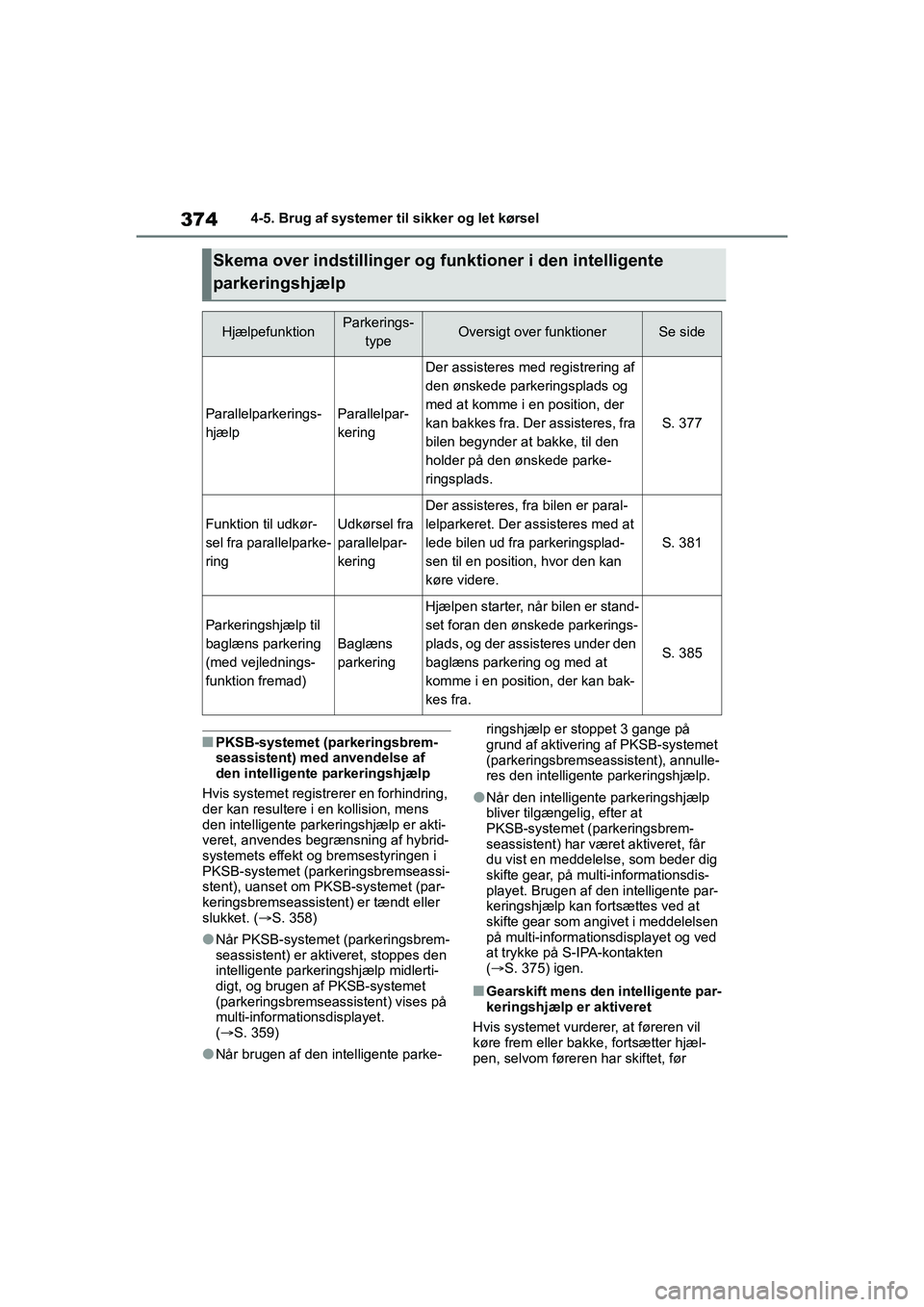

Skema over indstillinger og funktioner i den intelligente
parkeringshjælp
HjælpefunktionParkerings- typeOversigt over funktionerSe side
Parallelparkerings-
hjælpParallelpar-
kering
Der assisteres med registrering af
den ønskede parkeringsplads og
med at komme i en position, der
kan bakkes fra. Der assisteres, fra
bilen begynder at bakke, til den
holder på den ønskede parke-
ringsplads.
S. 377
Funktion til udkør-
sel fra parallelparke-
ringUdkørsel fra
parallelpar-
kering
Der assisteres, fra bilen er paral-
lelparkeret. Der assisteres med at
lede bilen ud fra parkeringsplad-
sen til en position, hvor den kan
køre videre.
S. 381
Parkeringshjælp til
baglæns parkering
(med vejlednings-
funktion fremad)
Baglæns
parkering
Hjælpen starter, når bilen er stand-
set foran den ønskede parkerings-
plads, og der assisteres under den
baglæns parkering og med at
komme i en position, der kan bak-
kes fra.
S. 385
OM12P55DK.book Page 374 Monda y, September 28, 2020 12:19 PM

375
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
systemet bad om det
te. Men eftersom
førerens handling af viger fra den, syste-
met beder om, kan antallet af drejema-
nøvre være højre.

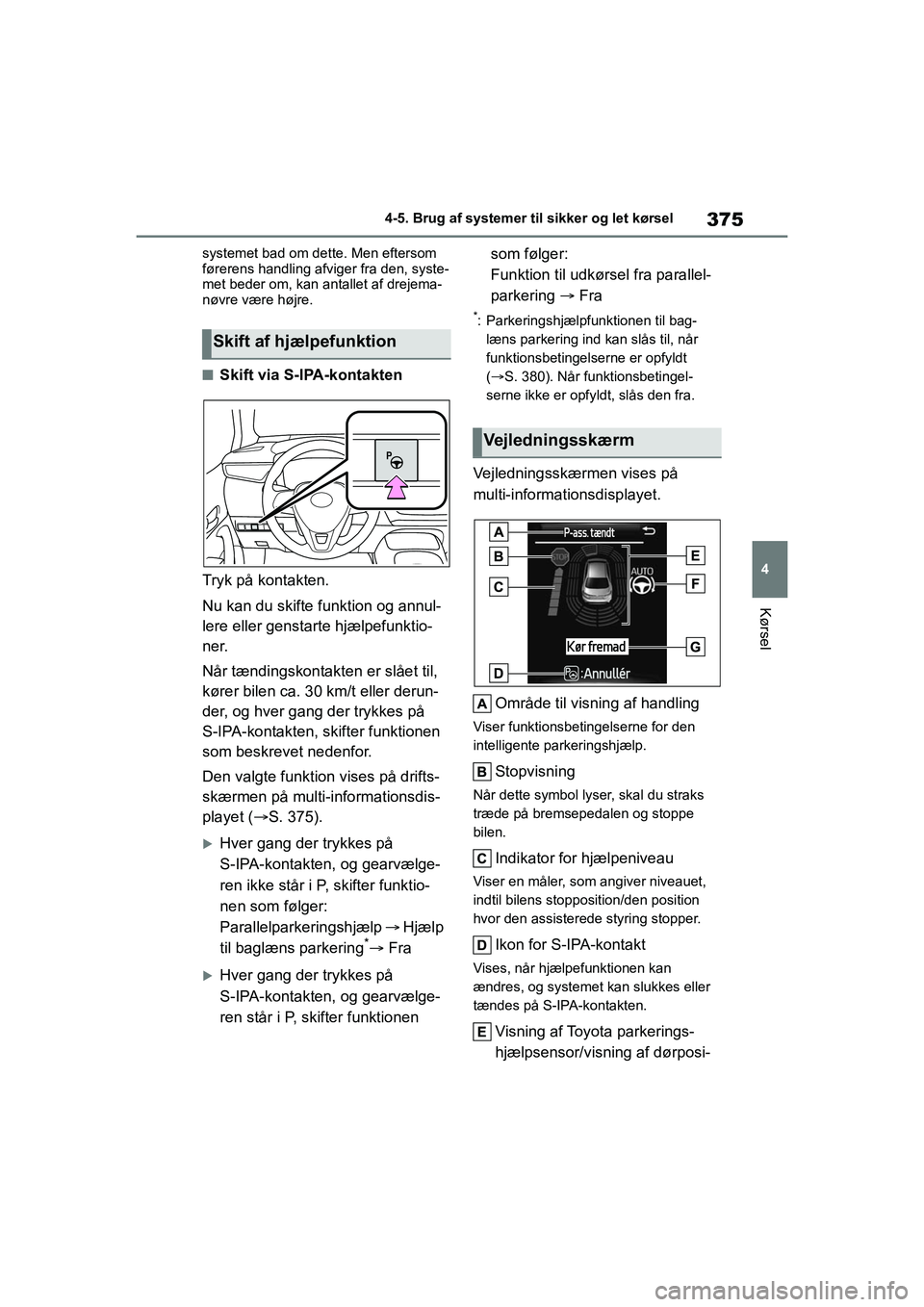

nSkift via S-IPA-kontakten
Tryk på kontakten.
Nu kan du skifte funktion og annul-
lere eller genstarte hjælpefunktio-
ner.
Når tændingskontakten er slået til,
kører bilen ca. 30 km/t eller derun-
der, og hver gang der trykkes på
S-IPA-kontakten, skifter funktionen
som beskrevet nedenfor.
Den valgte funktion vises på drifts-
skærmen på multi-informationsdis-
playet ( S. 375).
Hver gang der trykkes på
S-IPA-kontakten, og gearvælge-
ren ikke står i P, skifter funktio-
nen som følger:
Parallelparkeringshjælp  Hjælp
til baglæns parkering
* Fra
Hver gang der trykkes på
S-IPA-kontakten, og gearvælge-
ren står i P, skifter funktionen som følger:
Funktion til udkørsel fra parallel-
parkering
 Fra
*: Parkeringshjælpfunktionen til bag-
læns parkering ind kan slås til, når
funktionsbetingelserne er opfyldt
(S. 380). Når funktionsbetingel-
serne ikke er opfyldt, slås den fra.
Vejledningsskærmen vises på
multi-informationsdisplayet.
Område til visn ing af handling
Viser funktionsbetingelserne for den
intelligente parkeringshjælp.
Stopvisning
Når dette symbol lyser, skal du straks
træde på bremsepedalen og stoppe
bilen.
Indikator for hjælpeniveau
Viser en måler, som angiver niveauet,
indtil bilens stop position/den position
hvor den assisterede styring stopper.
Ikon for S-IPA-kontakt
Vises, når hjælpefunktionen kan
ændres, og systemet kan slukkes eller
tændes på S-IPA-kontakten.
Visning af Toyota parkerings-
hjælpsensor/visning af dørposi-
Skift af hjælpefunktion
Vejledningsskærm
OM12P55DK.book Page 375 Monda y, September 28, 2020 12:19 PM

376
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
tion (åben/lukket)
S. 346
Visning af automatisk betjening
af rattet
Vises, når automatisk betjening af rattet
foretages.
Vejledningsvisning
Følg instrukserne på skærmen, og
udfør de angivne handlinger. Illustratio-
nen viser displayet, der angiver, at du
skal træde på bremsepedalen for at
styre bilens hastighed og kontrollere
omgivelserne.
nS-IPA-indikator i instrumentet
(S. 106)
Denne indikator lyser, når den intelli-
gente parkeringshjælp foretager auto-
matisk betjening af rattet. Når
betjeningen er afsluttet, blinker indikato-
ren i en kort periode, hvorefter den sluk-
kes.
nPop-up-display for Toyota parke-
ringshjælpsensor
Hvis PKSB-systemet (parkeringsbrem-
seassistent) registrere r en forhindring,
når den intelligente parkeringshjælp er
aktiv, vises Toyota parkeringshjælpsen-
soren automatisk på vejledningsskær-
men ( S. 346), uanset om funktionen
PKSB-systemet (parkeringsbremseassi-
stent) er tændt eller slukket. ( S. 346)
Hjælpefunktionen annulleres eller
stoppes i følgende situationer:
Assisteret styring annulleres når
 Funktionen til opretholdelse af
systemets temperatur er aktiv
 Der er en systemfejl 
Systemet vurderer, at parke-
ringsomgivelserne ikke er veleg-
nede til brug for assisteret
parkering
Når assisteret styring annulleres,
skal du holde godt fat i rattet, træde
bremsepedalen ned og stoppe
bilen.
Start forfra, da systemet allerede er
annulleret. Når du fortsætter med at
parkere manuelt, skal du betjene
rattet, som du normalt ville gøre.
Assisteret styring stoppes, når
 Rattet drejes
 Bilens hastighed overstiger
7 km/t under assisteret styring
 PKSB-systemet (parkerings-
bremseassistent) er aktiveret
Når assisteret styring er stoppet,
kan den forsættes ved at følge vej-
ledningen på skærmen.
nHvis bilens hastighed er tæt på at
overstige hastighedsgrænsen
under assisteret styring
Der lyder en summer og vises en med-
delelse, som angiver at bilens hastighed
kan være højere end hastighedsgræn-
sen for handlingen. Når meddelelsen
vises, skal du straks træde bremsepe-
dalen ned for at reducere hastigheden.
Annullering eller stop af
hjælpefunktionen
OM12P55DK.book Page 376 Monda y, September 28, 2020 12:19 PM

377
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Hvis bilens hastighed fortsat øges,
annulleres den assisterede styring, når
bilen når over en bestemt hastighed.
(S. 393)

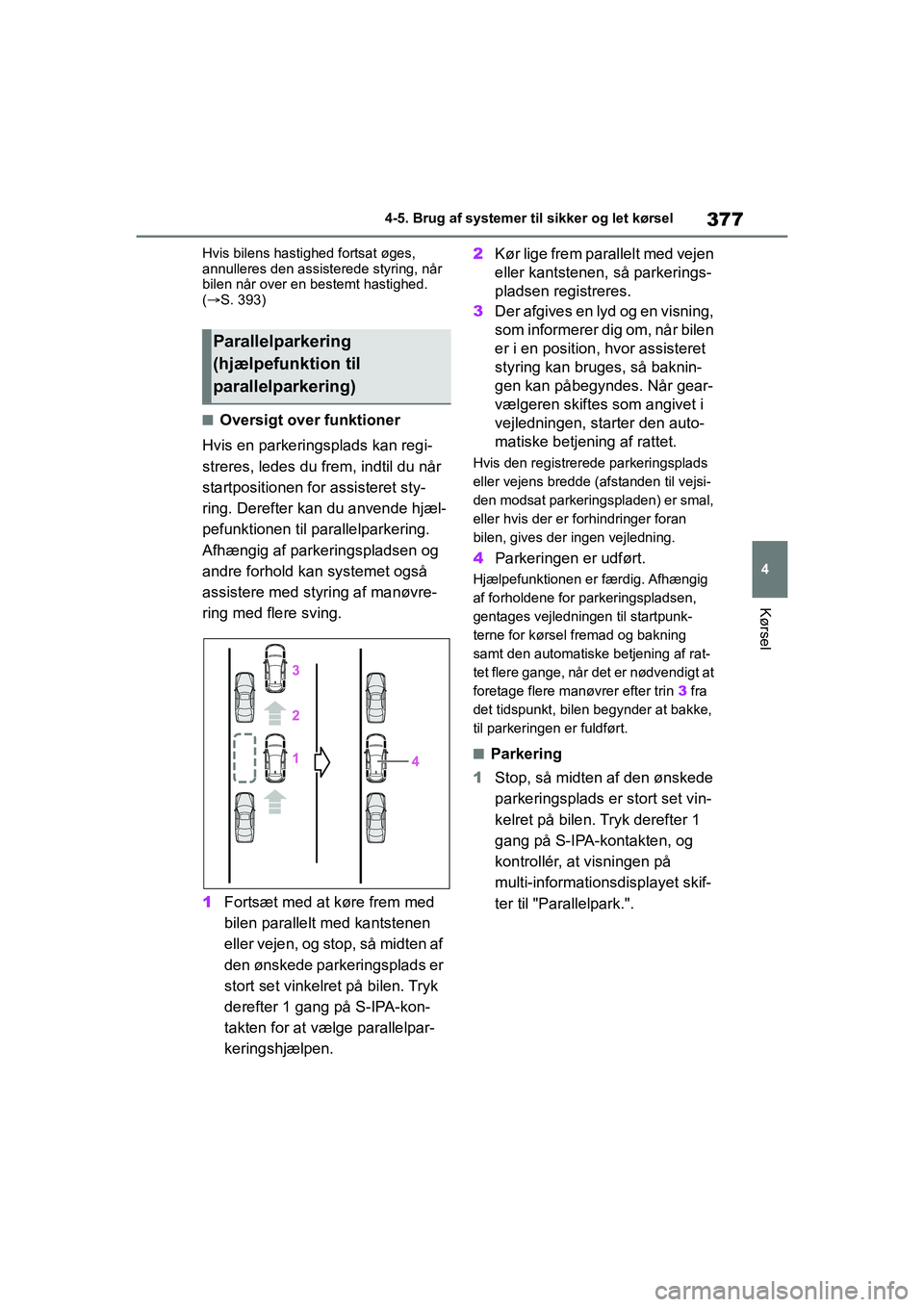

nOversigt over funktioner
Hvis en parkeringsplads kan regi-
streres, ledes du frem, indtil du når
startpositionen for assisteret sty-
ring. Derefter kan du anvende hjæl-
pefunktionen til parallelparkering.
Afhængig af parkeringspladsen og
andre forhold kan systemet også
assistere med styring af manøvre-
ring med flere sving.
1 Fortsæt med at køre frem med
bilen parallelt med kantstenen
eller vejen, og stop, så midten af
den ønskede parkeringsplads er
stort set vinkelret på bilen. Tryk
derefter 1 gang på S-IPA-kon-
takten for at vælge parallelpar-
keringshjælpen. 2
Kør lige frem parallelt med vejen
eller kantstenen, så parkerings-
pladsen registreres.
3 Der afgives en lyd og en visning,
som informerer dig om, når bilen
er i en position, hvor assisteret
styring kan bruges, så baknin-
gen kan påbegyndes. Når gear-
vælgeren skiftes som angivet i
vejledningen, starter den auto-
matiske betjening af rattet.
Hvis den registrerede parkeringsplads
eller vejens bredde (afstanden til vejsi-
den modsat parkeringspladen) er smal,
eller hvis der er forhindringer foran
bilen, gives der ingen vejledning.
4Parkeringen er udført.
Hjælpefunktionen er færdig. Afhængig
af forholdene for parkeringspladsen,
gentages vejledningen til startpunk-
terne for kørsel fremad og bakning
samt den automatiske betjening af rat-
tet flere gange, når det er nødvendigt at
foretage flere manøvrer efter trin 3 fra
det tidspunkt, bilen begynder at bakke,
til parkeringen er fuldført.
nParkering
1 Stop, så midten af den ønskede
parkeringsplads er stort set vin-
kelret på bilen. Tryk derefter 1
gang på S-IPA-kontakten, og
kontrollér, at visningen på
multi-informations displayet skif-
ter til "Parallelpark.".
Parallelparkering
(hjælpefunktion til
parallelparkering)
OM12P55DK.book Page 377 Monda y, September 28, 2020 12:19 PM

378
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel


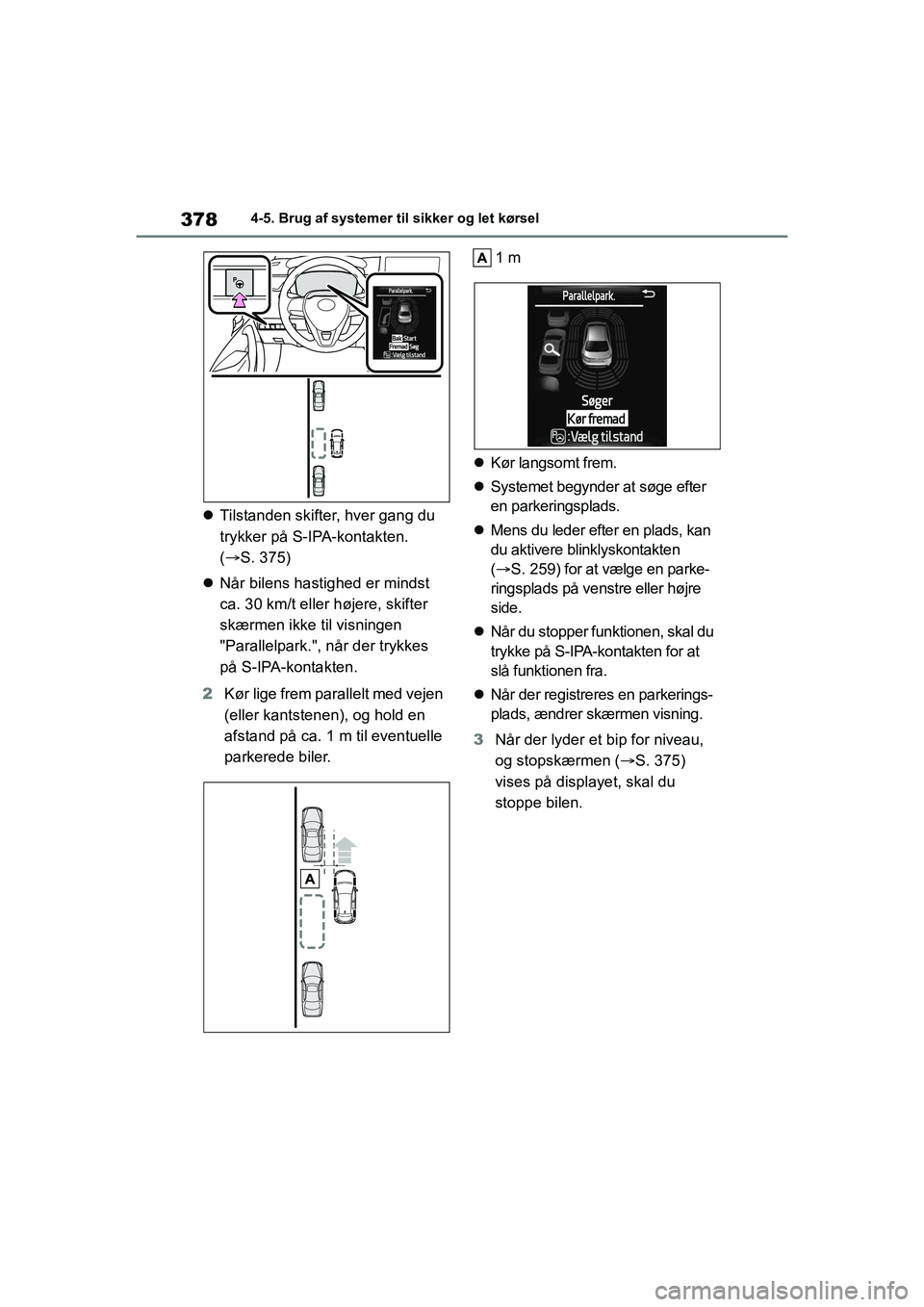

Tilstanden skifter, hver gang du
trykker på S-IPA-kontakten.
( S. 375)
 Når bilens hastighed er mindst
ca. 30 km/t eller højere, skifter
skærmen ikke til visningen
"Parallelpark.", når der trykkes
på S-IPA-kontakten.
2 Kør lige frem parallelt med vejen
(eller kantstenen), og hold en
afstand på ca. 1 m til eventuelle
parkerede biler. 1 m
 Kør langsomt frem.
 Systemet begynder at søge efter
en parkeringsplads.
 Mens du leder efter en plads, kan
du aktivere blinklyskontakten
( S. 259) for at vælge en parke-
ringsplads på venstre eller højre
side.
 Når du stopper funktionen, skal du
trykke på S-IPA-kontakten for at
slå funktionen fra.
 Når der registreres en parkerings-
plads, ændrer skærmen visning.
3 Når der lyder et bip for niveau,
og stopskærmen ( S. 375)
vises på displayet, skal du
stoppe bilen.
OM12P55DK.book Page 378 Monda y, September 28, 2020 12:19 PM

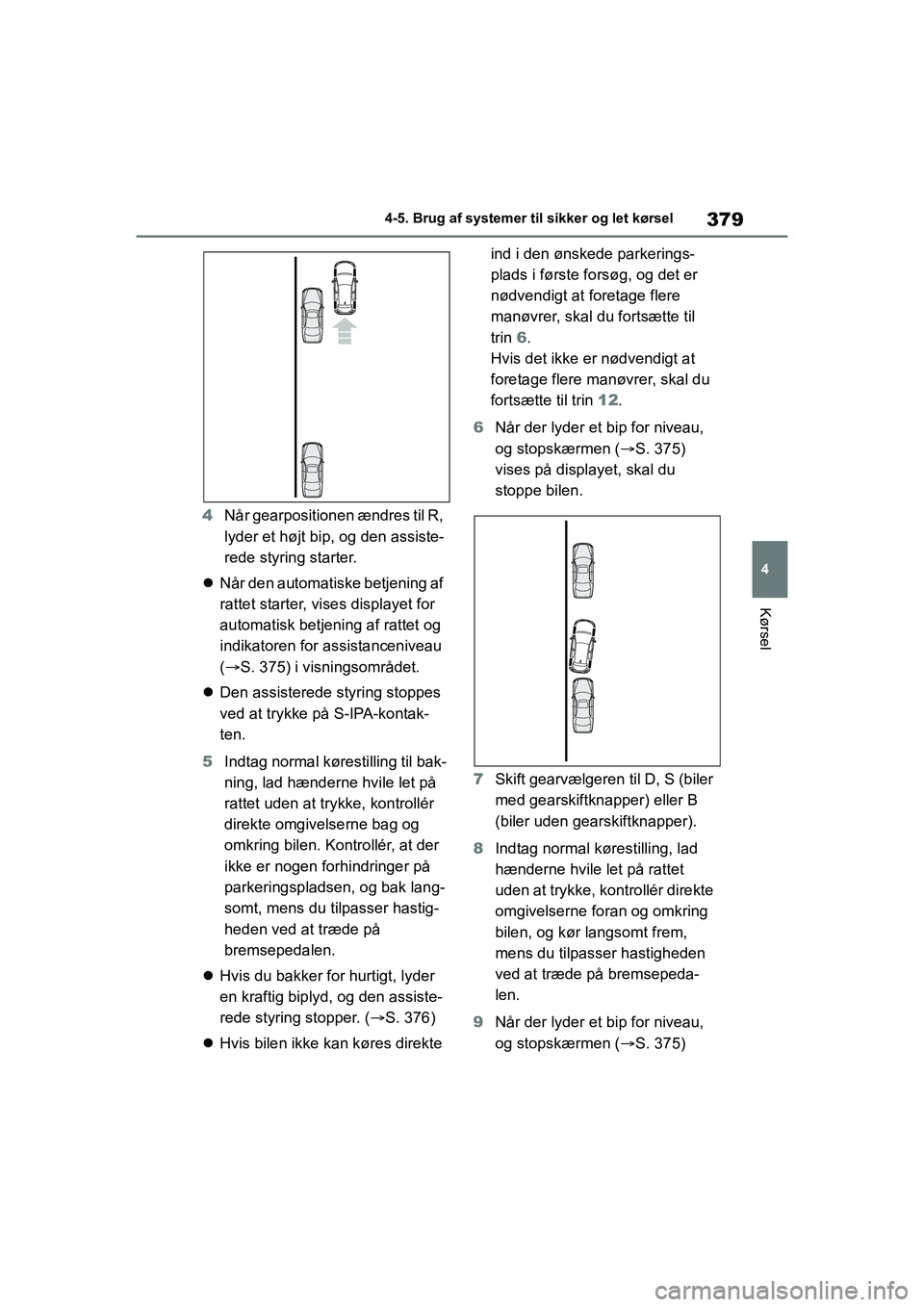

379
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
4
Når gearpositionen ændres til R,
lyder et højt bip, og den assiste-
rede styring starter.
 Når den automatiske betjening af
rattet starter, vises displayet for
automatisk betjening af rattet og
indikatoren for assistanceniveau
( S. 375) i visningsområdet.
 Den assisterede styring stoppes
ved at trykke på S-IPA-kontak-
ten.
5 Indtag normal kørestilling til bak-
ning, lad hænderne hvile let på
rattet uden at trykke, kontrollér
direkte omgivelserne bag og
omkring bilen. Kontrollér, at der
ikke er nogen forhindringer på
parkeringspladsen, og bak lang-
somt, mens du t ilpasser hastig-
heden ved at træde på
bremsepedalen.
 Hvis du bakker for hurtigt, lyder
en kraftig biplyd, og den assiste-
rede styring stopper. ( S. 376)
 Hvis bilen ikke kan køres direkte ind i den ønskede parkerings-
plads i første fo
rsøg, og det er
nødvendigt at foretage flere
manøvrer, skal du fortsætte til
trin 6.
Hvis det ikke er nødvendigt at
foretage flere manøvrer, skal du
fortsætte til trin 12.
6 Når der lyder et bip for niveau,
og stopskærmen ( S. 375)
vises på displayet, skal du
stoppe bilen.
7 Skift gearvælgeren til D, S (biler
med gearskiftknapper) eller B
(biler uden gearskiftknapper).
8 Indtag normal kørestilling, lad
hænderne hvile let på rattet
uden at trykke, kontrollér direkte
omgivelserne foran og omkring
bilen, og kør langsomt frem,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
9 Når der lyder et bip for niveau,
og stopskærmen ( S. 375)
OM12P55DK.book Page 379 Monda y, September 28, 2020 12:19 PM

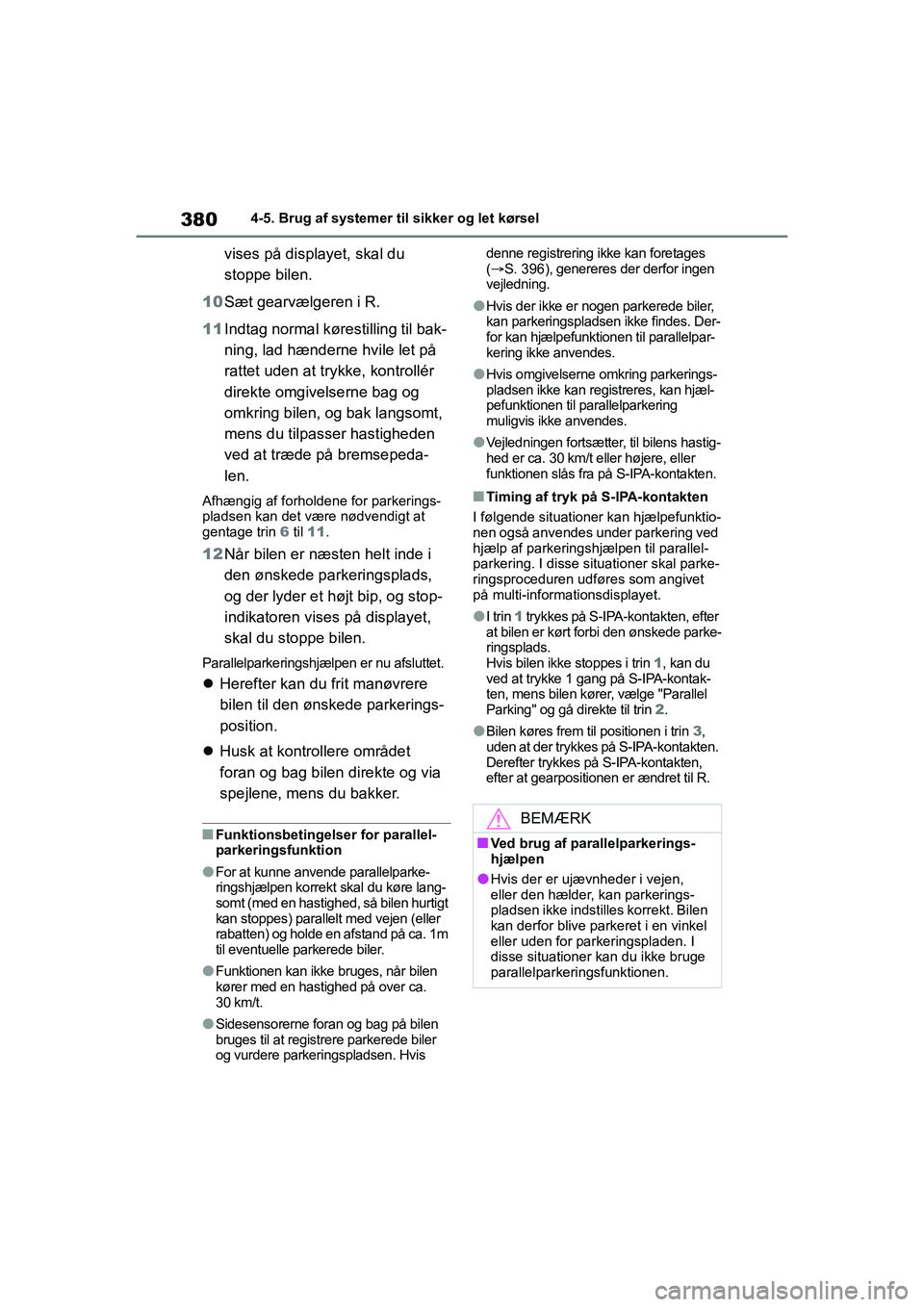

380
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
vises på displayet, skal du
stoppe bilen.
10 Sæt gearvælgeren i R.
11 Indtag normal kørestilling til bak-
ning, lad hænderne hvile let på
rattet uden at trykke, kontrollér
direkte omgivelserne bag og
omkring bilen, og bak langsomt,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
Afhængig af forholdene for parkerings-
pladsen kan det være nødvendigt at
gentage trin 6 til 11.
12Når bilen er næsten helt inde i
den ønskede parkeringsplads,
og der lyder et højt bip, og stop-
indikatoren vises på displayet,
skal du stoppe bilen.
Parallelparkeringshjælpen er nu afsluttet.
 Herefter kan du frit manøvrere
bilen til den ønskede parkerings-
position.
 Husk at kontrollere området
foran og bag bilen direkte og via
spejlene, mens du bakker.
nFunktionsbetingelser for parallel-
parkeringsfunktion
lFor at kunne anvende parallelparke-
ringshjælpen korrekt skal du køre lang-
somt (med en hastighed, så bilen hurtigt
kan stoppes) parallelt med vejen (eller
rabatten) og holde en afstand på ca. 1m
til eventuelle parkerede biler.
lFunktionen kan ikke bruges, når bilen
kører med en hastighed på over ca.
30 km/t.
lSidesensorerne foran og bag på bilen
bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis denne registrering ikke kan foretages
(
S. 396), genereres der derfor ingen
vejledning.
lHvis der ikke er nogen parkerede biler,
kan parkeringspladsen ikke findes. Der-
for kan hjælpefunktionen til parallelpar-
kering ikke anvendes.
lHvis omgivelserne omkring parkerings-
pladsen ikke kan regi streres, kan hjæl-
pefunktionen til parallelparkering
muligvis ikke anvendes.
lVejledningen fortsætter, til bilens hastig-
hed er ca. 30 km/t eller højere, eller
funktionen slås fra på S-IPA-kontakten.
nTiming af tryk på S-IPA-kontakten
I følgende situationer kan hjælpefunktio-
nen også anvendes under parkering ved
hjælp af parkeringshjælpen til parallel-
parkering. I disse situationer skal parke-
ringsproceduren udføres som angivet
på multi-informationsdisplayet.
lI trin 1 trykkes på S-IPA-kontakten, efter
at bilen er kørt forbi den ønskede parke-
ringsplads.
Hvis bilen ikke stoppes i trin 1, kan du
ved at trykke 1 gang på S-IPA-kontak-
ten, mens bilen kører, vælge "Parallel
Parking" og gå direkte til trin 2.
lBilen køres frem til positionen i trin 3,
uden at der trykkes på S-IPA-kontakten.
Derefter trykkes på S-IPA-kontakten,
efter at gearpositionen er ændret til R.
BEMÆRK
nVed brug af parallelparkerings-
hjælpen
lHvis der er ujævnheder i vejen,
eller den hælder, kan parkerings-
pladsen ikke indstilles korrekt. Bilen
kan derfor blive parkeret i en vinkel
eller uden for parkeringspladen. I
disse situationer kan du ikke bruge
parallelparkeringsfunktionen.
OM12P55DK.book Page 380 Monda y, September 28, 2020 12:19 PM

382
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

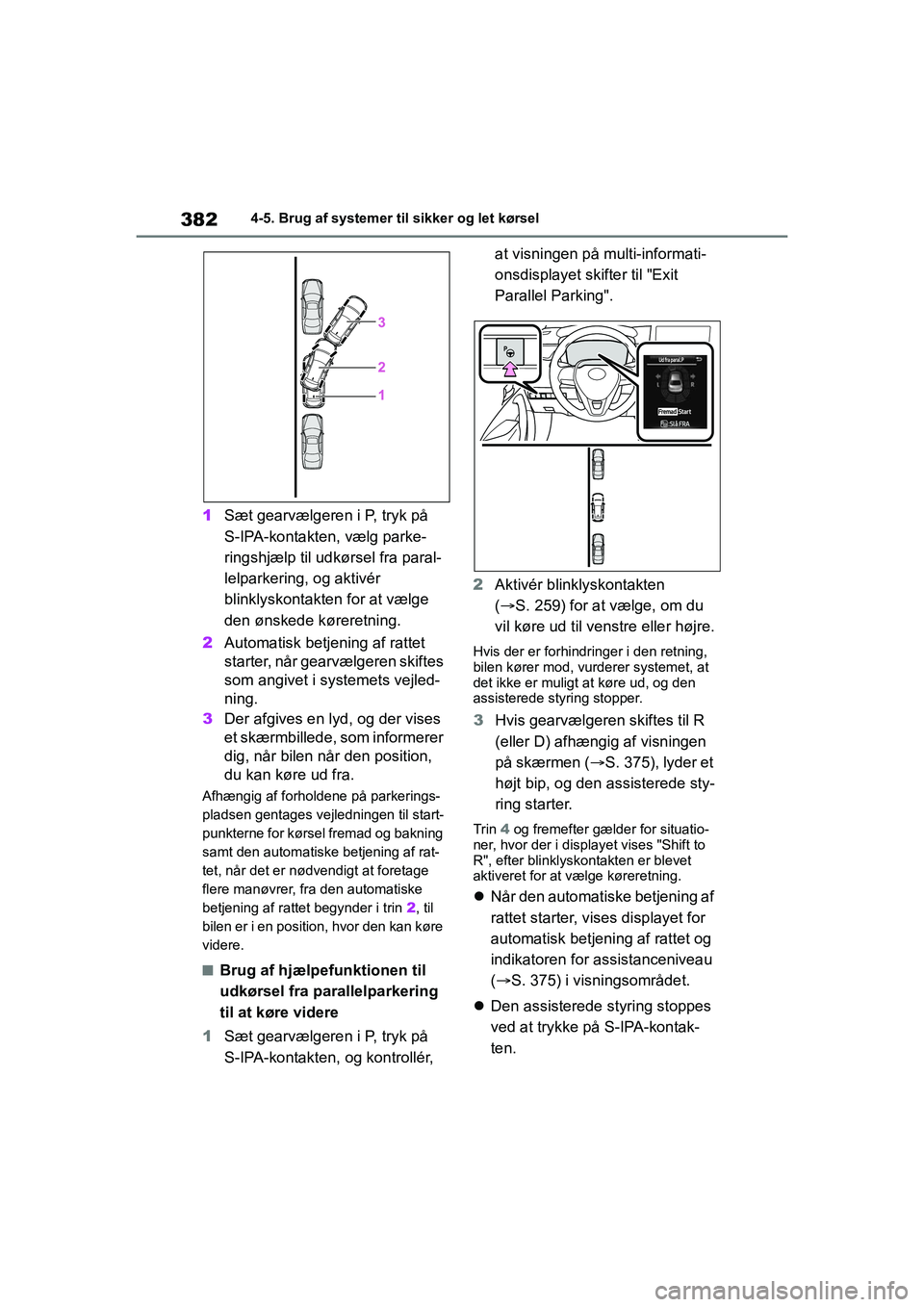

1
Sæt gearvælgeren i P, tryk på
S-IPA-kontakten, vælg parke-
ringshjælp til ud kørsel fra paral-
lelparkering, og aktivér
blinklyskontakten for at vælge
den ønskede køreretning.
2 Automatisk betjening af rattet
starter, når gearvælgeren skiftes
som angivet i systemets vejled-
ning.
3 Der afgives en lyd, og der vises
et skærmbillede, so m informerer
dig, når bilen når den position,
du kan køre ud fra.
Afhængig af forholdene på parkerings-
pladsen gentages vejledningen til start-
punkterne for kørsel fremad og bakning
samt den automatiske betjening af rat-
tet, når det er nødvendigt at foretage
flere manøvrer, fra den automatiske
betjening af rattet begynder i trin 2, til
bilen er i en position, hvor den kan køre
videre.
nBrug af hjælpefunktionen til
udkørsel fra parallelparkering
til at køre videre
1 Sæt gearvælgeren i P, tryk på
S-IPA-kontakten, og kontrollér, at visningen på multi-informati-
onsdisplayet skifter til "Exit
Parallel Parking".
2 Aktivér blinklyskontakten
( S. 259) for at vælge, om du
vil køre ud til venstre eller højre.
Hvis der er forhindringer i den retning,
bilen kører mod, vu rderer systemet, at
det ikke er muligt at køre ud, og den
assisterede styring stopper.
3 Hvis gearvælgeren skiftes til R
(eller D) afhængig af visningen
på skærmen ( S. 375), lyder et
højt bip, og den assisterede sty-
ring starter.
Trin 4 og fremefter gælder for situatio-
ner, hvor der i displayet vises "Shift to
R", efter blinklyskontakten er blevet
aktiveret for at vælge køreretning.
 Når den automatiske betjening af
rattet starter, vises displayet for
automatisk betjening af rattet og
indikatoren for assistanceniveau
( S. 375) i visningsområdet.
 Den assisterede styring stoppes
ved at trykke på S-IPA-kontak-
ten.
OM12P55DK.book Page 382 Monda y, September 28, 2020 12:19 PM

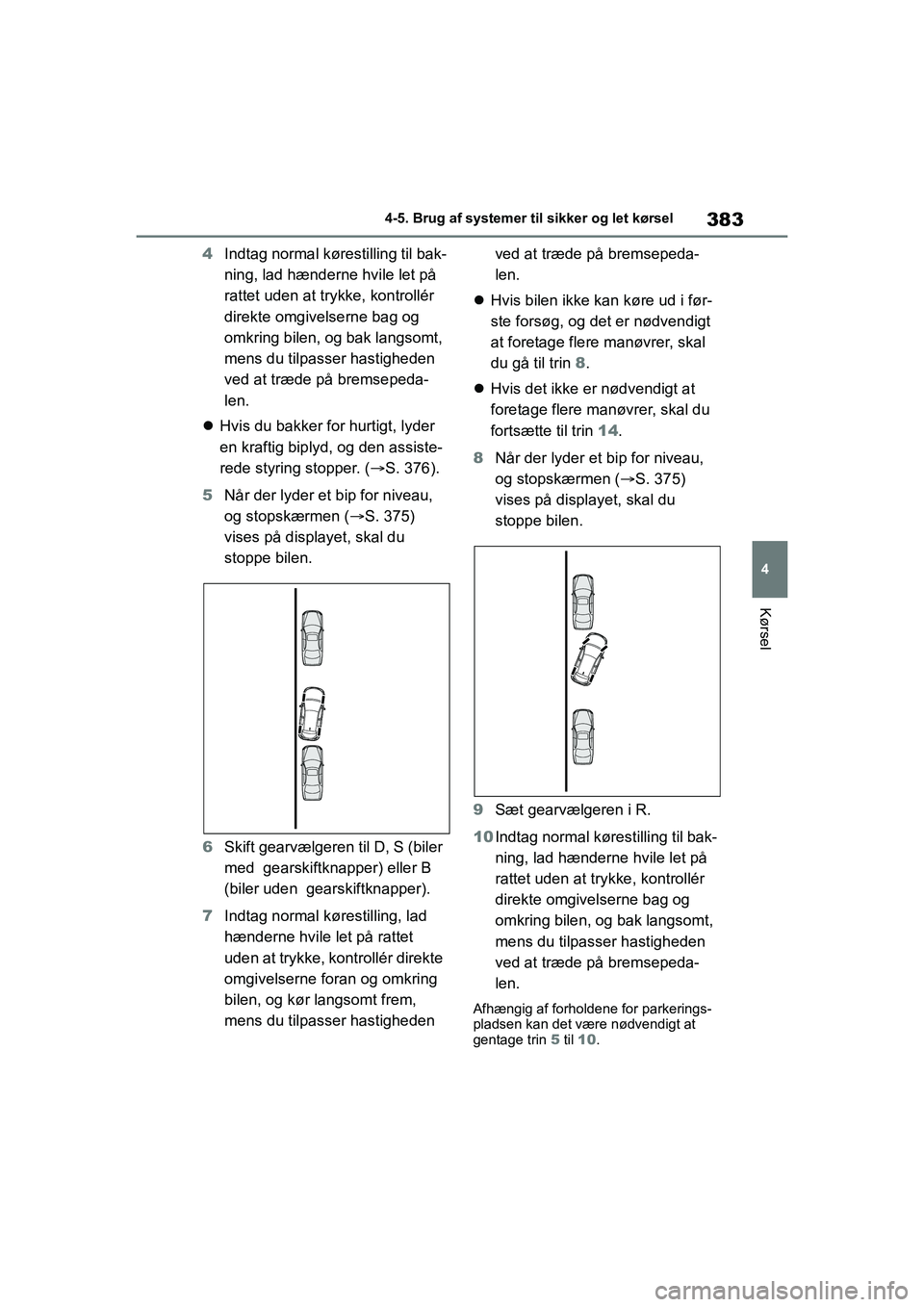

383
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
4
Indtag normal kørestilling til bak-
ning, lad hænderne hvile let på
rattet uden at trykke, kontrollér
direkte omgivelserne bag og
omkring bilen, og bak langsomt,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
 Hvis du bakker for hurtigt, lyder
en kraftig biplyd, og den assiste-
rede styring stopper. ( S. 376).
5 Når der lyder et bip for niveau,
og stopskærmen ( S. 375)
vises på displayet, skal du
stoppe bilen.
6 Skift gearvælgeren til D, S (biler
med gearskiftknapper) eller B
(biler uden gearskiftknapper).
7 Indtag normal kø restilling, lad
hænderne hvile let på rattet
uden at trykke, kontrollér direkte
omgivelserne foran og omkring
bilen, og kør langsomt frem,
mens du tilpasser hastigheden ved at træde på bremsepeda-
len.
 Hvis bilen ikke kan køre ud i før-
ste forsøg, og det er nødvendigt
at foretage flere manøvrer, skal
du gå til trin 8.
 Hvis det ikke er nødvendigt at
foretage flere manøvrer, skal du
fortsætte til trin 14.
8 Når der lyder et bip for niveau,
og stopskærmen ( S. 375)
vises på displayet, skal du
stoppe bilen.
9 Sæt gearvælgeren i R.
10 Indtag normal kørestilling til bak-
ning, lad hænderne hvile let på
rattet uden at trykke, kontrollér
direkte omgivelserne bag og
omkring bilen, og bak langsomt,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
Afhængig af forholdene for parkerings-
pladsen kan det være nødvendigt at
gentage trin 5 til 10.
OM12P55DK.book Page 383 Monda y, September 28, 2020 12:19 PM

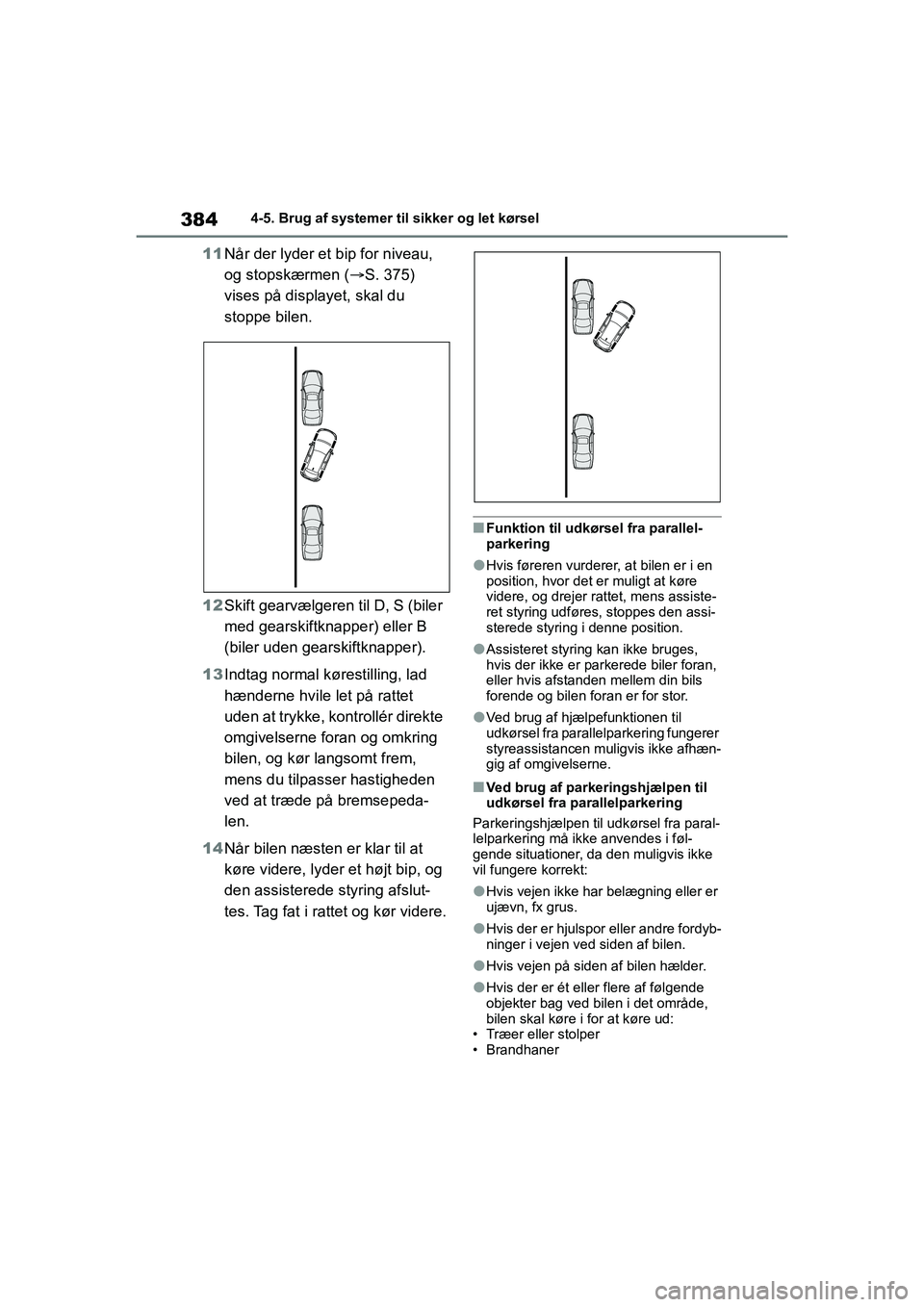

384
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
11
Når der lyder et bip for niveau,
og stopskærmen ( S. 375)
vises på displayet, skal du
stoppe bilen.
12 Skift gearvælgeren til D, S (biler
med gearskiftknapper) eller B
(biler uden gearskiftknapper).
13 Indtag normal kø restilling, lad
hænderne hvile let på rattet
uden at trykke, kontrollér direkte
omgivelserne foran og omkring
bilen, og kør langsomt frem,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
14 Når bilen næsten er klar til at
køre videre, lyder et højt bip, og
den assisterede styring afslut-
tes. Tag fat i rattet og kør videre.
nFunktion til udkørsel fra parallel-
parkering
lHvis føreren vurderer, at bilen er i en
position, hvor det er muligt at køre
videre, og drejer rattet, mens assiste-
ret styring udføres, stoppes den assi-
sterede styring i denne position.
lAssisteret styring kan ikke bruges,
hvis der ikke er parkerede biler foran,
eller hvis afstanden mellem din bils
forende og bilen foran er for stor.
lVed brug af hjælpefunktionen til
udkørsel fra parallelparkering fungerer
styreassistancen muligvis ikke afhæn-
gig af omgivelserne.
nVed brug af parkeringshjælpen til
udkørsel fra parallelparkering
Parkeringshjælpen til udkørsel fra paral-
lelparkering må ikke anvendes i føl-
gende situationer, da den muligvis ikke
vil fungere korrekt:
lHvis vejen ikke har belægning eller er
ujævn, fx grus.
lHvis der er hjulspor eller andre fordyb-
ninger i vejen ved siden af bilen.
lHvis vejen på siden af bilen hælder.
lHvis der er ét eller flere af følgende
objekter bag ved bilen i det område,
bilen skal køre i for at køre ud:
• Træer eller stolper
• Brandhaner
OM12P55DK.book Page 384 Monda y, September 28, 2020 12:19 PM
