sensor TOYOTA COROLLA HATCHBACK 2020 Bruksanvisningar (in Swedish)

277
4
OM12L35SE 4-5. Använda körstödssystemen
Körning

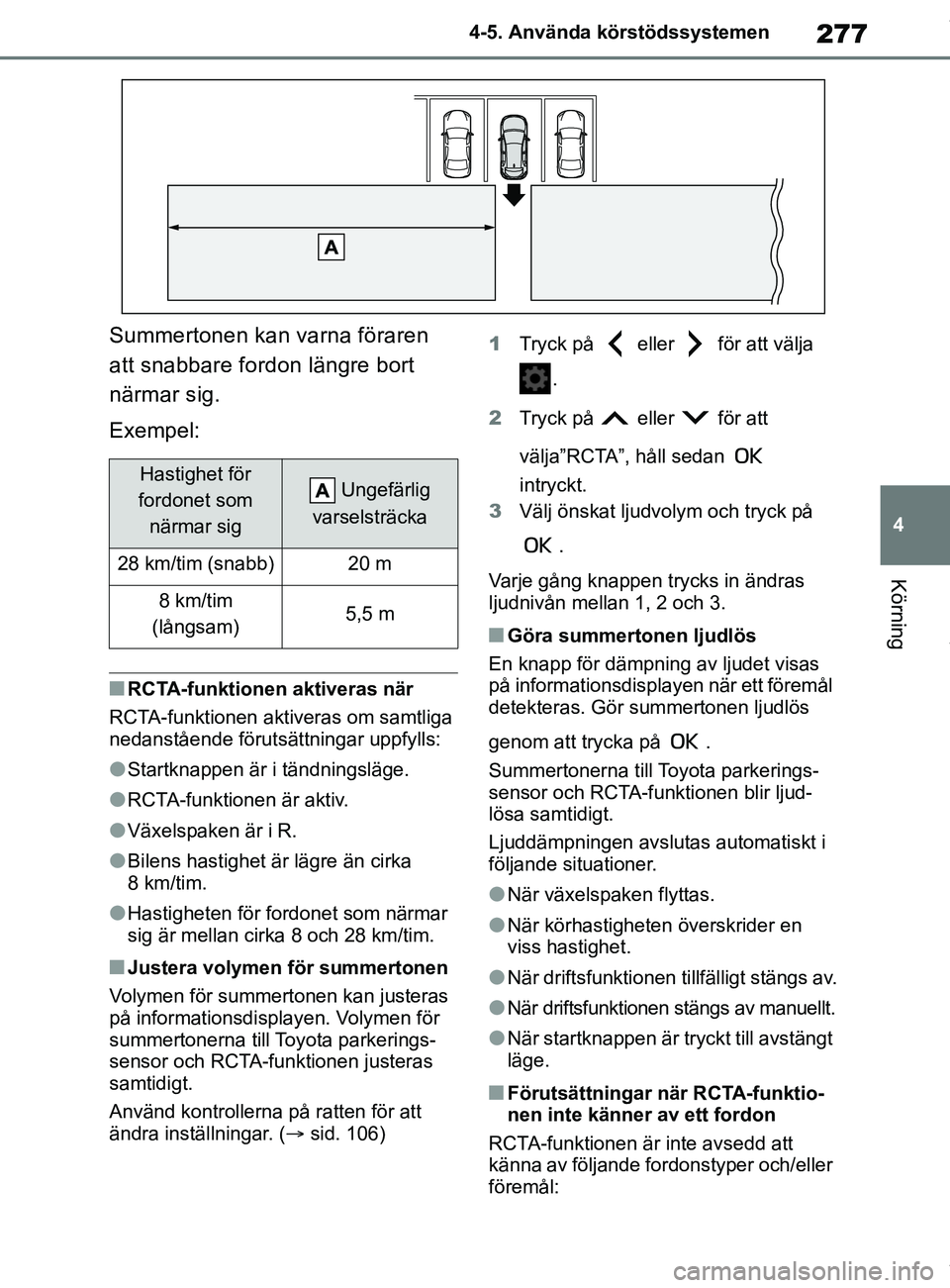

Summertonen kan varna föraren
att snabbare fordon längre bort
närmar sig.
Exempel:
nRCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
lStartknappen är i tändningsläge.
lRCTA-funktionen är aktiv.
lVäxelspaken är i R.
lBilens hastighet är lägre än cirka
8 km/tim.
lHastigheten för fordonet som närmar
sig är mellan cirka 8 och 28 km/tim.
nJustera volymen för summertonen
Volymen för summertonen kan justeras
på informationsdisplayen. Volymen för
summertonerna till Toyota parkerings-
sensor och RCTA-funktionen justeras
samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. ( sid. 106) 1
Tryck på eller för att välja
.
2 Tryck på eller för att
välja”RCTA”, håll sedan
intryckt.
3 Välj önskat ljudvolym och tryck på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
nGöra summertonen ljudlös
En knapp för dämpning av ljudet visas
på informationsdisplayen när ett föremål
detekteras. Gör summertonen ljudlös
genom att trycka på .
Summertonerna till Toyota parkerings-
sensor och RCTA-funktionen blir ljud-
lösa samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer.
lNär växelspaken flyttas.
lNär körhastigheten överskrider en
viss hastighet.
lNär driftsfunktionen ti llfälligt stängs av.
lNär driftsfunktionen stängs av manuellt.
lNär startknappen är tryckt till avstängt
läge.
nFörutsättningar när RCTA-funktio-
nen inte känner av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
Hastighet för
fordonet som närmar sig Ungefärlig
varselsträcka
28 km/tim (snabb)20 m
8 km/tim
(långsam)5,5 m
OM12P55SE.book Page 277 Thursday, November 12, 2020 5:14 PM

278
OM12L35SE4-5. Använda körstödssystemen

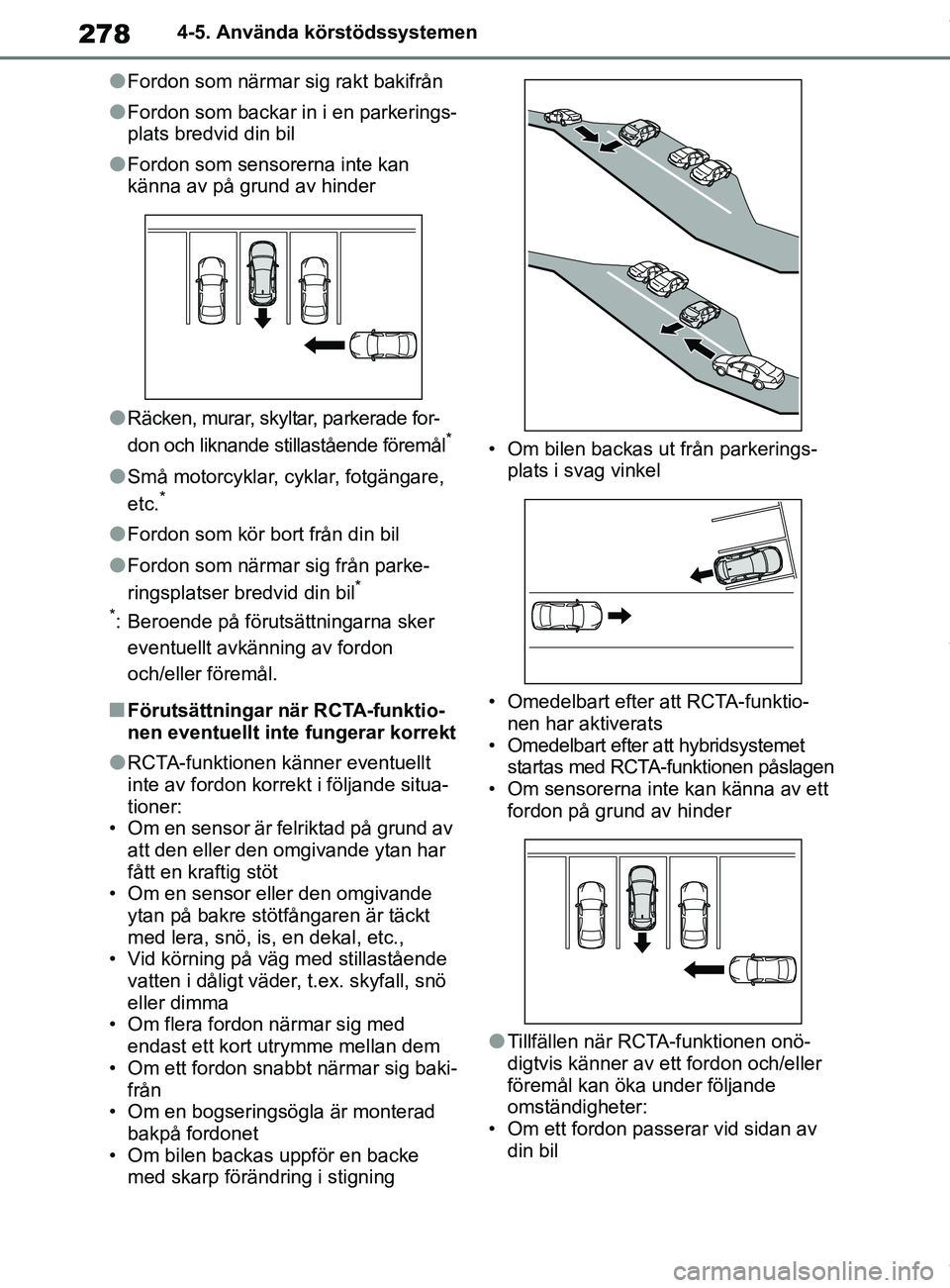

lFordon som närmar sig rakt bakifrån
lFordon som backar in i en parkerings-
plats bredvid din bil
lFordon som sensorerna inte kan
känna av på grund av hinder
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål*
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som kör bort från din bil
lFordon som närmar sig från parke-
ringsplatser bredvid din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon
och/eller föremål.
nFörutsättningar när RCTA-funktio-
nen eventuellt inte fungerar korrekt
lRCTA-funktionen känner eventuellt
inte av fordon korrekt i följande situa-
tioner:
• Om en sensor är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• Om en sensor eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon snabbt närmar sig baki- från
• Om en bogseringsögla är monterad
bakpå fordonet
• Om bilen backas uppför en backe med skarp förändring i stigning • Om bilen backas ut från parkerings-
plats i svag vinkel
• Omedelbart efter att RCTA-funktio- nen har aktiverats
• Omedelbart efter att hybridsystemet startas med RCTA-funktionen påslagen
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
lTillfällen när RCTA-funktionen onö-
digtvis känner av ett fordon och/eller
föremål kan öka under följande
omständigheter:
• Om ett fordon passerar vid sidan av din bil
OM12P55SE.book Page 278 Thursday, November 12, 2020 5:14 PM

279
4
OM12L35SE 4-5. Använda körstödssystemen
Körning

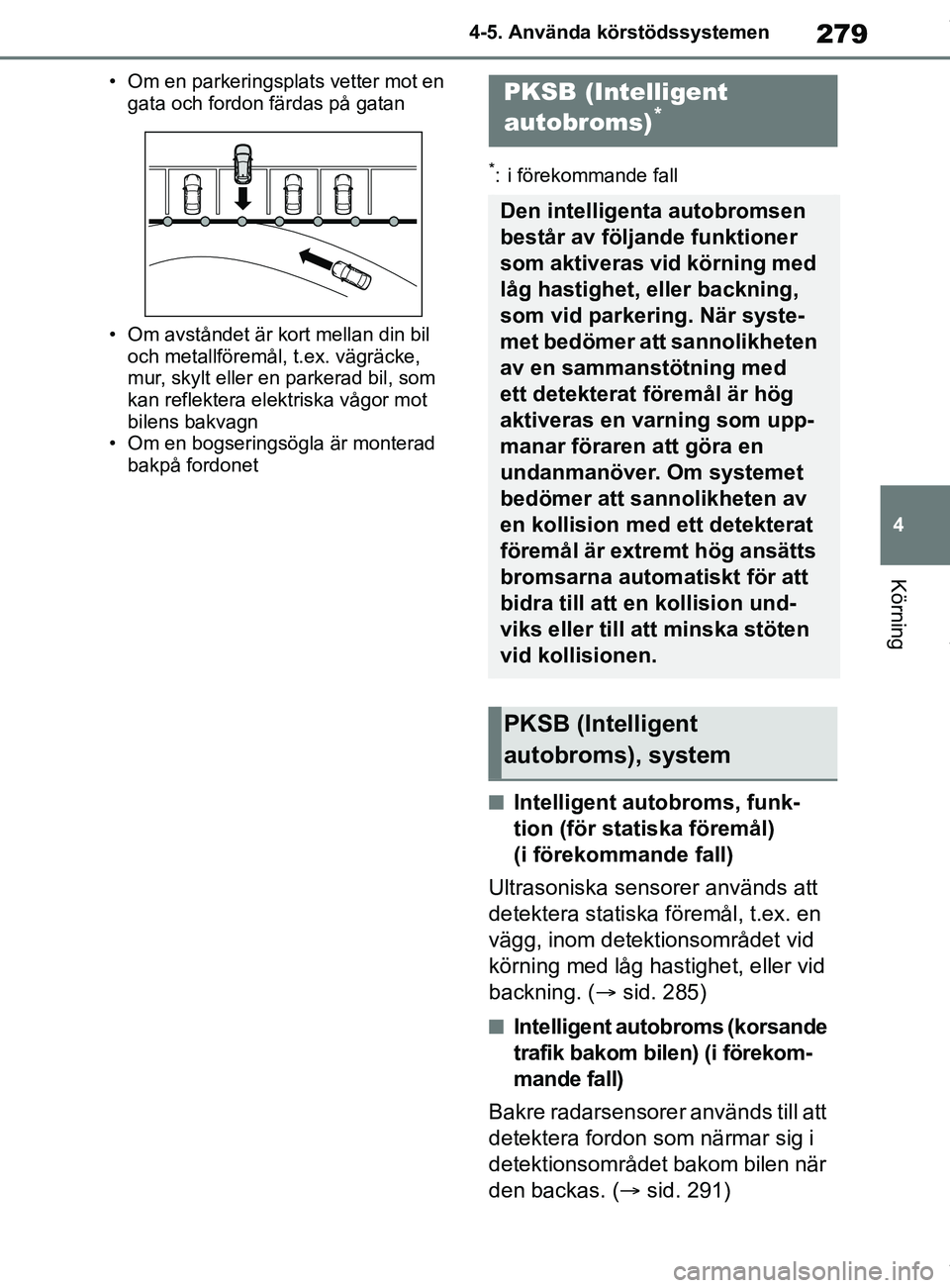

• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
• Om en bogseringsögla är monterad
bakpå fordonet
*: i förekommande fall
nIntelligent autobroms, funk-
tion (för statiska föremål)
(i förekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en
vägg, inom detektionsområdet vid
körning med låg hastighet, eller vid
backning. ( sid. 285)
nIntelligent autobroms (korsande
trafik bakom bilen) (i förekom-
mande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när
den backas. ( sid. 291)
PKSB (Intelligent
autobroms)*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med
ett detekterat föremål är hög
aktiveras en varning som upp-
manar föraren att göra en
undanmanöver. Om systemet
bedömer att sannolikheten av
en kollision med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
OM12P55SE.book Page 279 Thursday, November 12, 2020 5:14 PM

280
OM12L35SE4-5. Använda körstödssystemen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på informations-
displayen. Samtliga funktioner för den
intelligenta autobromsen (statiska
föremål och korsande trafik bakom
bilen) aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrol-
lerna för att aktivera/inaktivera den
intelligenta autobromsen.
(
 sid. 106)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
När den intelligenta autobromsen har
inaktiverats tänds indikatorn PKSB OFF
( sid. 92).
Återaktivera systemet efter inaktivering
genom att välja på informationsdis-
playen, välj och därefter On. Om
systemet inaktiveras med den här
metoden återaktiveras det inte genom
att startknappen stängs av och sedan
trycks till ON.
Om hybridsystemets uteffektbegräns-
ningsreglering eller bromsreglering är
aktiverad hörs en summerton och ett
meddelande visas på ljudsystemets dis-
play (i förekommande fall) och informa-
tionsdisplayen för att uppmärksamma
föraren. På modeller med vindrutedisplay
(i förekommande fall) visar vindrutedis-
playen samma meddelande som infor-
mationsdisplayen.
VARNING
nBegränsningar i det intelligenta
autobromssystemet
Förlita dig inte alltför mycket på syste-
met, det kan leda till en olycka.
lFöraren själv ansvarar för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd till att
mildra inverkan av sammanstöt-
ningar. Funktionen aktiveras dock
inte alltid i vissa situationer.
lDen intelligenta autobromsen är
inte avsedd att stoppa bilen full-
ständigt. Även om systemet har
stoppat bilen måste dessutom
bromspedalen trampas ner omedel-
bart eftersom bromsregleringen
upphör efter cirka 2 sekunder.
OBSERVERA
nOm ”Parking Support Brake Una-
vailable” visas på informations-
displayen och indikatorn PKSB
OFF blinkar
Om det här meddelandet visas omedel-
bart efter att startknappen tryckts till
tändningsläge måste bilen köras var-
samt, var uppmärksam på omgiv-
ningen. Du kan behöva köra bilen en
viss tid innan systemet återgår till nor-
malt skick. (Om systemet inte återgår till
normalt skick efter en stunds körning
ska sensorerna och ytorna omkring
dem på stötfångarna rengöras.)
Aktivera/inaktivera den
intelligenta autobromsen
Displayer och summertoner
till hybridsystemets uteffekt-
begränsningsreglering och
bromsreglering
OM12P55SE.book Page 280 Thursday, November 12, 2020 5:14 PM

284
OM12L35SE4-5. Använda körstödssystemen
eller tryck startknappen till avstängt läge
och till tändningsläge. Dessutom, om
föremålet inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa) återaktive-
ras systemet omedelbart.
nOm ”Parking Support Brake
Unavailable” visas på informations-
displayen och indikatorn PKSB
OFF blinkar
lOm det här meddelandet visas kan en
sensor på främre eller bakre stöt-
fångaren vara smutsig. Rengör sen-
sorerna och den omgivande ytan på
stötfångarna.
lNollställning har kanske inte utförts
efter att en batterianslutning har
lossats från 12V-batteriet och satts
tillbaka.
Nollställa systemet ( sid. 284)
Om det här meddelandet fortsätter att
visas, även efter nollställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
nOm ”Parking Support Brake
Unavailable” och ”Parking Assist
Unavailable Clean Parking Assist
Sensor” visas på informationsdis-
playen och indikatorn PKSB OFF
blinkar
lEn sensor kan vara täckt med is, snö,
smuts eller liknande. Ta bort isen,
snön, smutsen etc från sensorn så att
systemet återgår till normal funktion.
Om det här meddelandet visas även
om sensorn har rengjorts, eller även
om sensorn är ren ska du låta en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
lEn sensor kan ha fryst. När isen smäl-
ter återgår sensorn till normal funk-
tion.
lVatten kan rinna över sensorn konti-
nuerligt, t.ex. om det regnar kraftigt.
Om systemet bedömer att detta är
normalt återgår systemet till normalt
skick.
nOm en pol har lossats från 12-volts-
batteriet och därefter anslutits
Systemet måste nolls tällas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim.
OM12P55SE.book Page 284 Thursday, November 12, 2020 5:14 PM

285
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
*: i förekommande fall

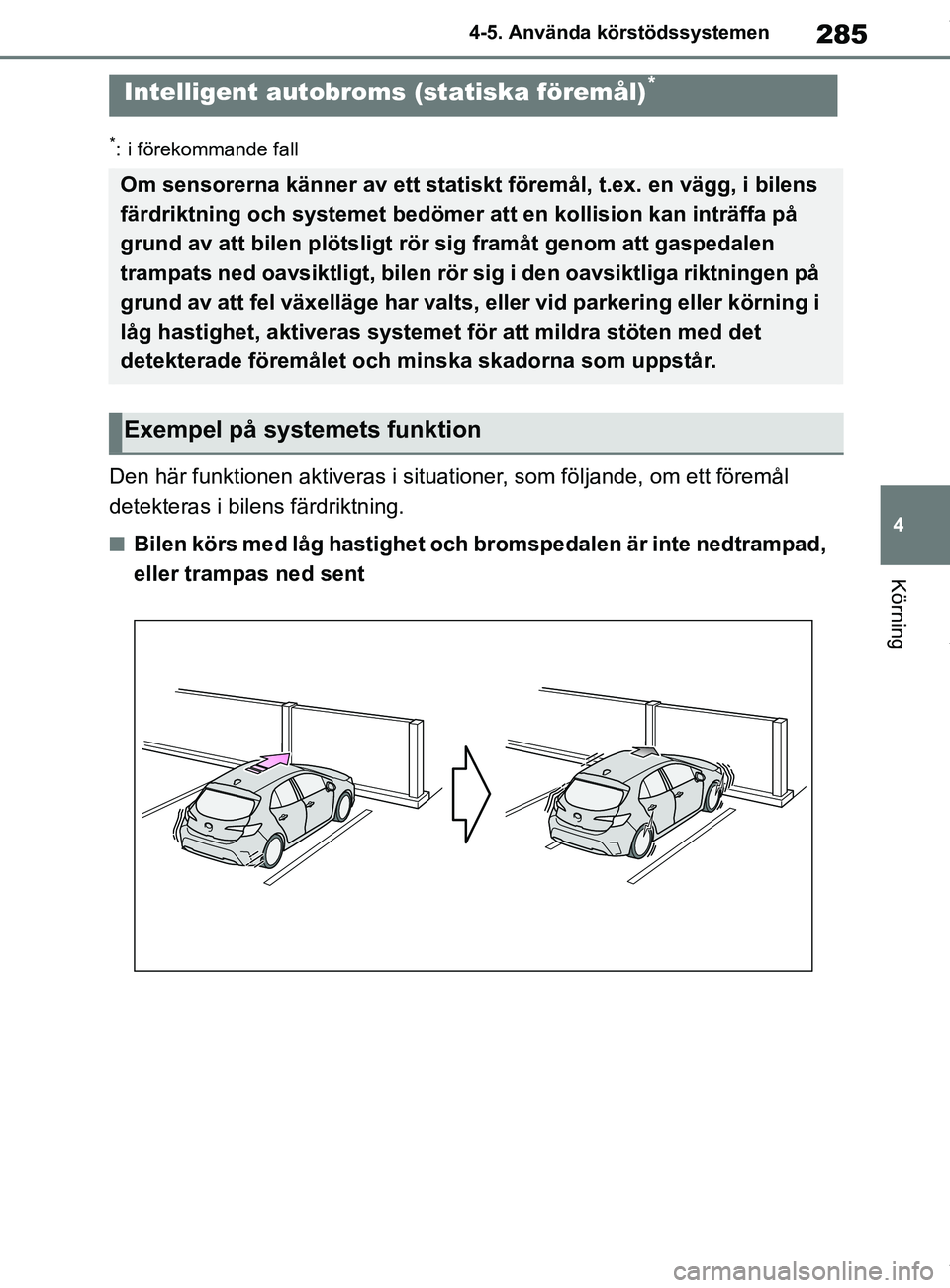

Den här funktionen aktiveras i situati
oner, som följande, om ett föremål
detekteras i bilens färdriktning.
nBilen körs med låg hastighet och bromspedalen är inte nedtrampad,
eller trampas ned sent
Intelligent autobroms (statiska föremål)*
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens
färdriktning och systemet bedömer at t en kollision kan inträffa på
grund av att bilen plötsligt rör sig framåt genom att gaspedalen
trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktningen på
grund av att fel växelläge har valts, eller vid parkering eller körning i
låg hastighet, aktiveras systemet för att mildra stöten med det
detekterade föremålet och minska skadorna som uppstår.
Exempel på systemets funktion
OM12P55SE.book Page 285 Thursday, November 12, 2020 5:14 PM

286
OM12L35SE4-5. Använda körstödssystemen

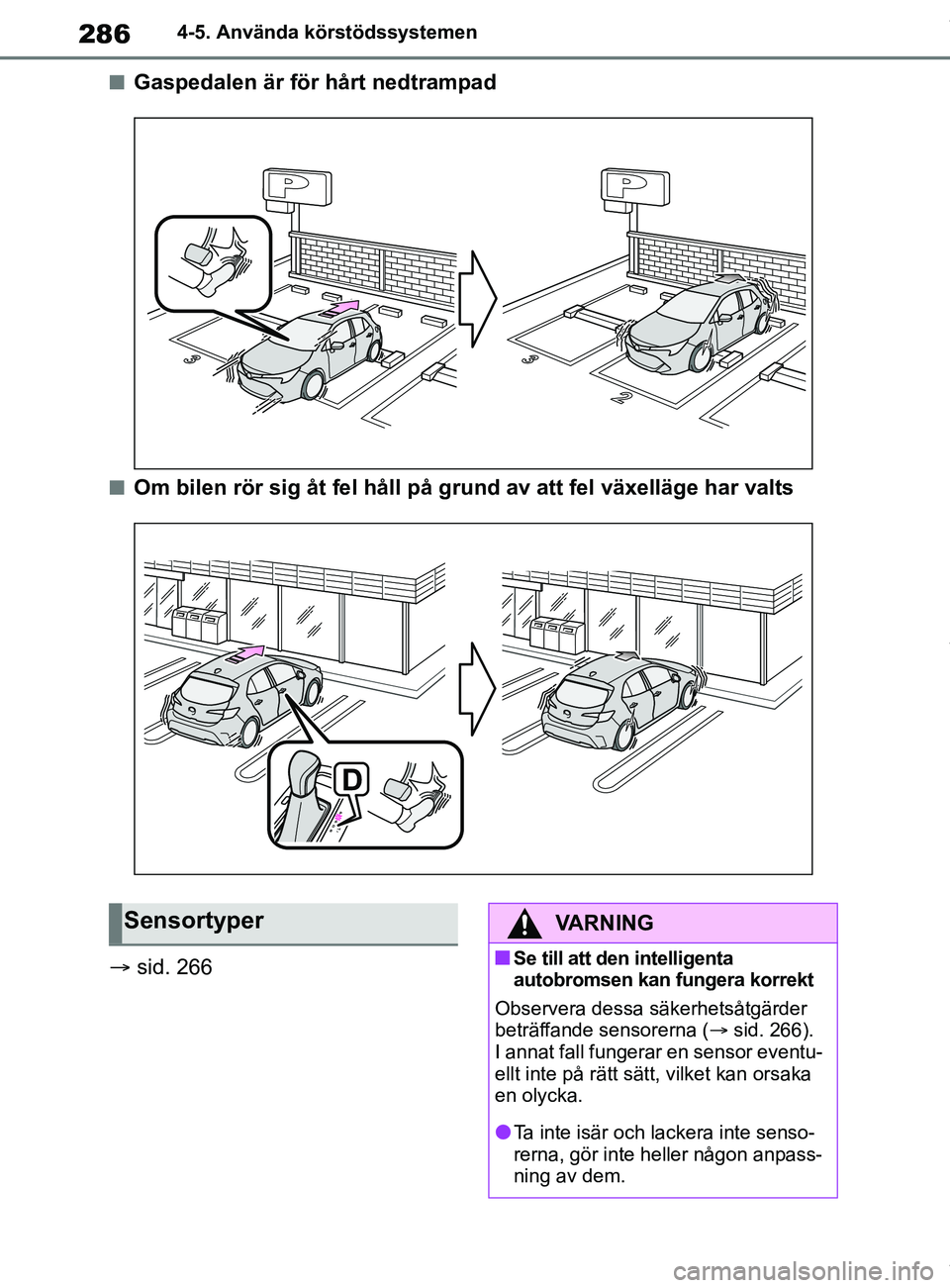

nGaspedalen är för hårt nedtrampad
nOm bilen rör sig åt fel håll på grund av att fel växelläge har valts
 sid. 266
SensortyperVARNING
nSe till att den intelligenta
autobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder
beträffande sensorerna ( sid. 266).
I annat fall fungerar en sensor eventu-
ellt inte på rätt sätt, vilket kan orsaka
en olycka.
lTa inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
OM12P55SE.book Page 286 Thursday, November 12, 2020 5:14 PM

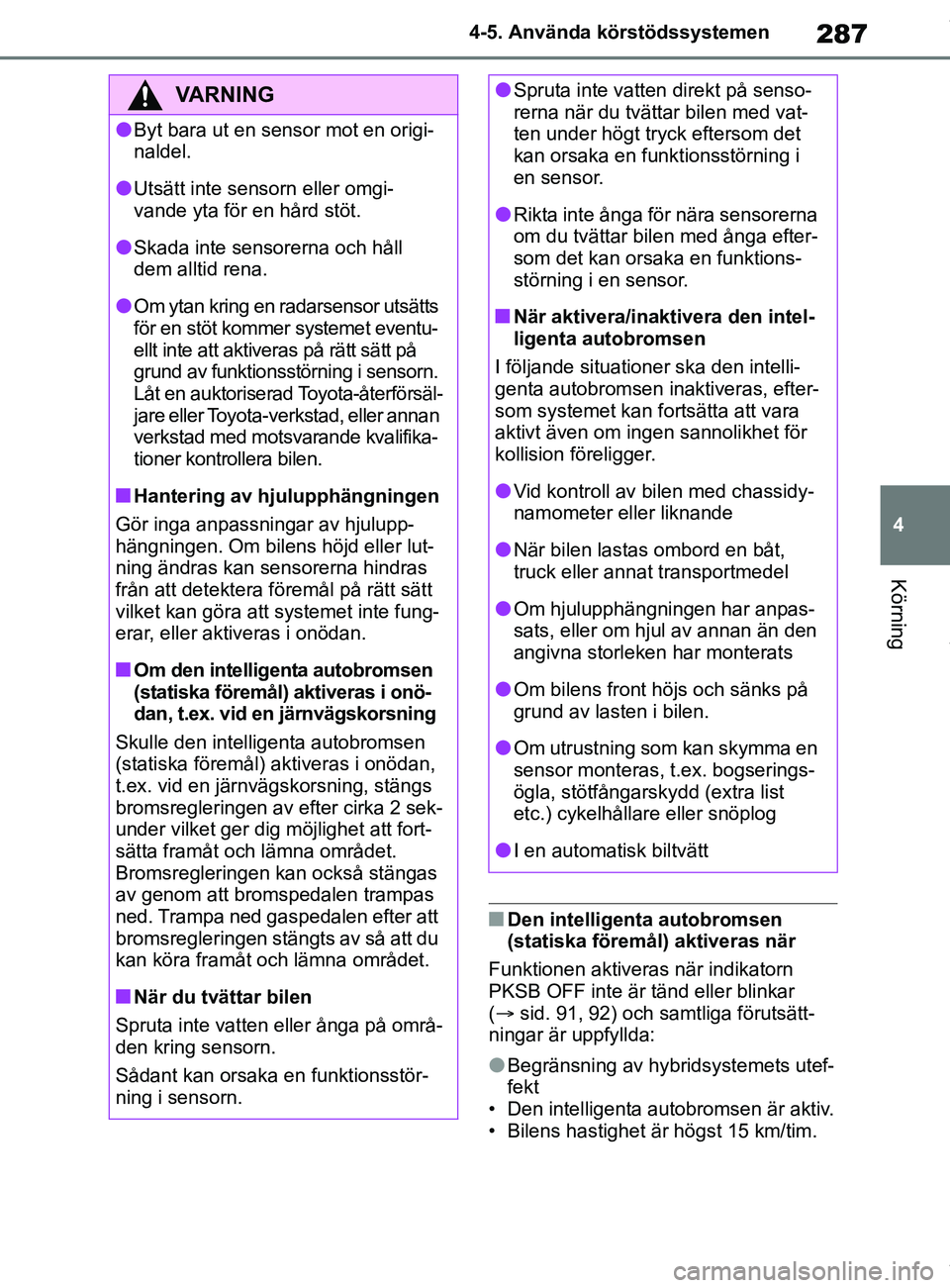

287
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
nDen intelligenta autobromsen
(statiska föremål) aktiveras när
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
( sid. 91, 92) och samtliga förutsätt-
ningar är uppfyllda:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
VARNING
lByt bara ut en sensor mot en origi-
naldel.
lUtsätt inte sensorn eller omgi-
vande yta för en hård stöt.
lSkada inte sensorerna och håll
dem alltid rena.
lOm ytan kring en radarsensor utsätts
för en stöt kommer systemet eventu-
ellt inte att akti veras på rätt sätt på
grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
nHantering av hjulupphängningen
Gör inga anpassningar av hjulupp-
hängningen. Om bilens höjd eller lut-
ning ändras kan sensorerna hindras
från att detektera föremål på rätt sätt
vilket kan göra att systemet inte fung-
erar, eller aktiveras i onödan.
nOm den intelligenta autobromsen
(statiska föremål) aktiveras i onö-
dan, t.ex. vid en järnvägskorsning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka 2 sek-
under vilket ger dig möjlighet att fort-
sätta framåt och lämna området.
Bromsregleringen kan också stängas
av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att
bromsregleringen stängts av så att du
kan köra framåt och lämna området.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
lSpruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
nNär aktivera/inaktivera den intel-
ligenta autobromsen
I följande situationer ska den intelli-
genta autobromsen inaktiveras, efter-
som systemet kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lVid kontroll av bilen med chassidy-
namometer eller liknande
lNär bilen lastas ombord en båt,
truck eller annat transportmedel
lOm hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
lOm bilens front höjs och sänks på
grund av lasten i bilen.
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list
etc.) cykelhållare eller snöplog
lI en automatisk biltvätt
OM12P55SE.book Page 287 Thursday, November 12, 2020 5:14 PM

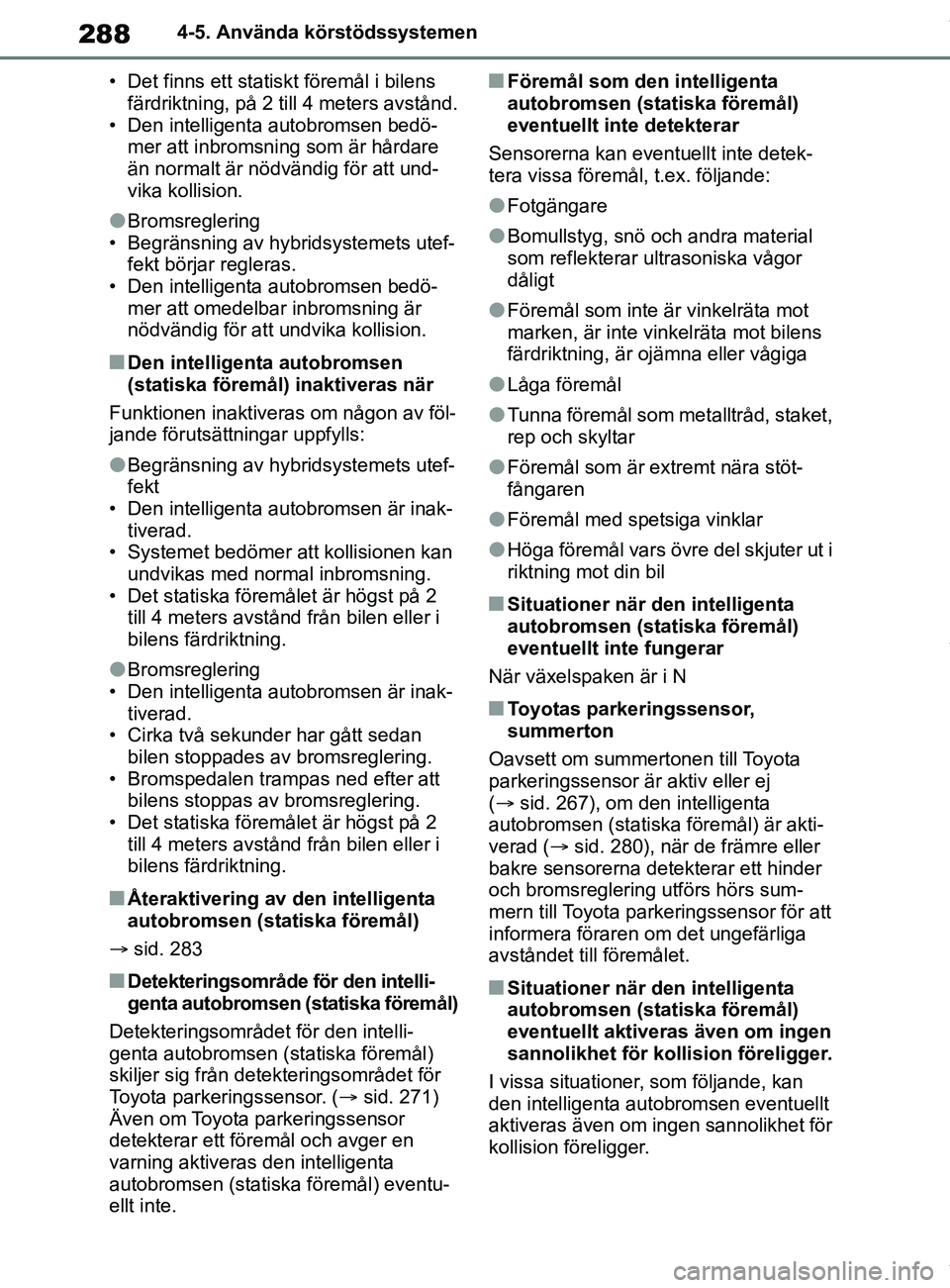

288
OM12L35SE4-5. Använda körstödssystemen
• Det finns ett statiskt föremål i bilens färdriktning, på 2 till 4 meters avstånd.
• Den intelligenta autobromsen bedö-
mer att inbromsning som är hårdare
än normalt är nödvändig för att und-
vika kollision.
lBromsreglering
• Begränsning av hybridsystemets utef-
fekt börjar regleras.
• Den intelligenta autobromsen bedö- mer att omedelbar inbromsning är
nödvändig för att undvika kollision.
nDen intelligenta autobromsen
(statiska föremål) inaktiveras när
Funktionen inaktiveras om någon av föl-
jande förutsättningar uppfylls:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är inak- tiverad.
• Systemet bedömer att kollisionen kan undvikas med normal inbromsning.
• Det statiska föremålet är högst på 2
till 4 meters avstånd från bilen eller i
bilens färdriktning.
lBromsreglering
• Den intelligenta autobromsen är inak- tiverad.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att
bilens stoppas av bromsreglering.
• Det statiska föremålet är högst på 2 till 4 meters avstånd från bilen eller i
bilens färdriktning.
nÅteraktivering av den intelligenta
autobromsen (sta tiska föremål)
 sid. 283
nDetekteringsområde för den intelli-
genta autobromsen (statiska föremål)
Detekteringsområdet för den intelli-
genta autobromsen (statiska föremål)
skiljer sig från detekteringsområdet för
Toyota parkeringssensor. ( sid. 271)
Även om Toyota parkeringssensor
detekterar ett föremål och avger en
varning aktiveras den intelligenta
autobromsen (statiska föremål) eventu-
ellt inte.
nFöremål som den intelligenta
autobromsen (statiska föremål)
eventuellt inte detekterar
Sensorerna kan eventuellt inte detek-
tera vissa föremål, t.ex. följande:
lFotgängare
lBomullstyg, snö och andra material
som reflekterar ultrasoniska vågor
dåligt
lFöremål som inte är vinkelräta mot
marken, är inte vinkelräta mot bilens
färdriktning, är ojämna eller vågiga
lLåga föremål
lTunna föremål som me talltråd, staket,
rep och skyltar
lFöremål som är extremt nära stöt-
fångaren
lFöremål med spetsiga vinklar
lHöga föremål vars övre del skjuter ut i
riktning mot din bil
nSituationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fungerar
När växelspaken är i N
nToyotas parkeringssensor,
summerton
Oavsett om summertonen till Toyota
parkeringssensor är aktiv eller ej
( sid. 267), om den intelligenta
autobromsen (statiska föremål) är akti-
verad ( sid. 280), när de främre eller
bakre sensorerna detekterar ett hinder
och bromsreglering utförs hörs sum-
mern till Toyota parkeringssensor för att
informera föraren om det ungefärliga
avståndet till föremålet.
nSituationer när den intelligenta
autobromsen (statiska föremål)
eventuellt aktiveras även om ingen
sannolikhet för kollision föreligger.
I vissa situationer, som följande, kan
den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för
kollision föreligger.
OM12P55SE.book Page 288 Thursday, November 12, 2020 5:14 PM

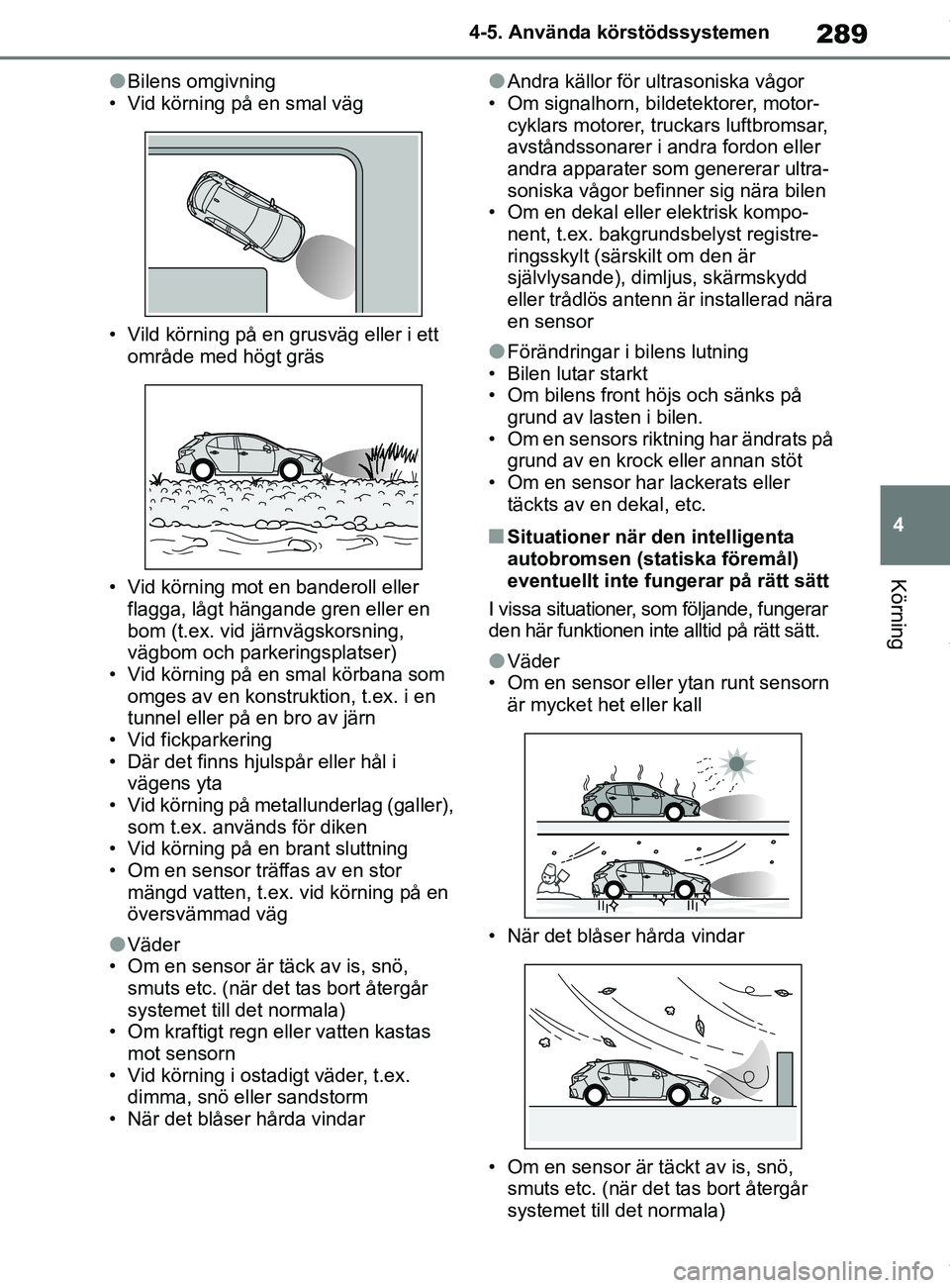

289
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
lBilens omgivning
• Vid körning på en smal väg
• Vild körning på en grusväg eller i ett område med högt gräs
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning,
vägbom och parkeringsplatser)
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en
tunnel eller på en bro av järn
• Vid fickparkering
• Där det finns hjulspår eller hål i vägens yta
• Vid körning på metallunderlag (galler), som t.ex. används för diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor mängd vatten, t.ex. vid körning på en
översvämmad väg
lVäder
• Om en sensor är täck av is, snö, smuts etc. (när det tas bort återgår
systemet till det normala)
• Om kraftigt regn eller vatten kastas mot sensorn
• Vid körning i osta digt väder, t.ex.
dimma, snö eller sandstorm
• När det blåser hårda vindar
lAndra källor för ultrasoniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, truckars luftbromsar,
avståndssonarer i andra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn är installerad nära
en sensor
lFörändringar i bilens lutning
• Bilen lutar starkt
• Om bilens front höjs och sänks på
grund av lasten i bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om en sensor har lackerats eller täckts av en dekal, etc.
nSituationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fung erar på rätt sätt
I vissa situationer, som följande, fungerar
den här funktionen inte alltid på rätt sätt.
lVäder
• Om en sensor eller ytan runt sensorn är mycket het eller kall
• När det blåser hårda vindar
• Om en sensor är täckt av is, snö, smuts etc. (när de t tas bort återgår
systemet till det normala)
OM12P55SE.book Page 289 Thursday, November 12, 2020 5:14 PM
