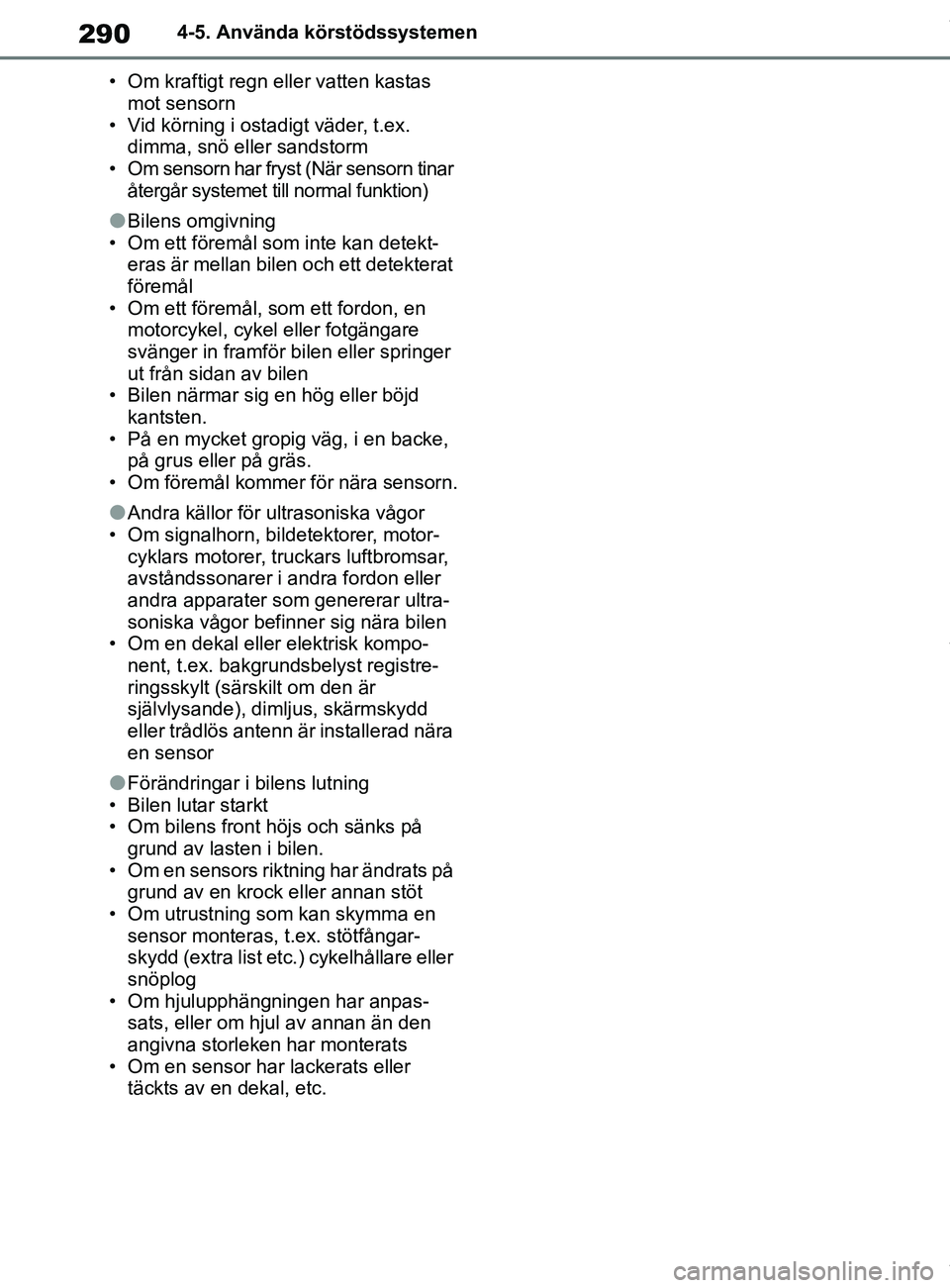

290
OM12L35SE4-5. Använda körstödssystemen
• Om kraftigt regn eller vatten kastas mot sensorn
• Vid körning i osta digt väder, t.ex.
dimma, snö eller sandstorm
• Om sensorn har fryst (När sensorn tinar återgår systemet till normal funktion)
lBilens omgivning
• Om ett föremål som inte kan detekt-
eras är mellan bilen och ett detekterat
föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Bilen närmar sig en hög eller böjd kantsten.
• På en mycket gropig väg, i en backe,
på grus eller på gräs.
• Om föremål kommer för nära sensorn.
lAndra källor för ultrasoniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, truckars luftbromsar,
avståndssonarer i andra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är
självlysande), di mljus, skärmskydd
eller trådlös antenn är installerad nära
en sensor
lFörändringar i bilens lutning
• Bilen lutar starkt
• Om bilens front höjs och sänks på
grund av lasten i bilen.
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om utrustning som kan skymma en sensor monteras, t.ex. stötfångar-
skydd (extra list etc.) cykelhållare eller
snöplog
• Om hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
• Om en sensor har lackerats eller täckts av en dekal, etc.
OM12P55SE.book Page 290 Thursday, November 12, 2020 5:14 PM

291
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
*: i förekommande fall
Den här funktionen aktiveras i situat
ioner, som följande, om ett fordon
detekteras i bilens färdriktning.
nEtt fordon närmar sig medan bilen backas och bromspedalen är
inte nedtrampad, eller trampas ned sent
 sid. 263

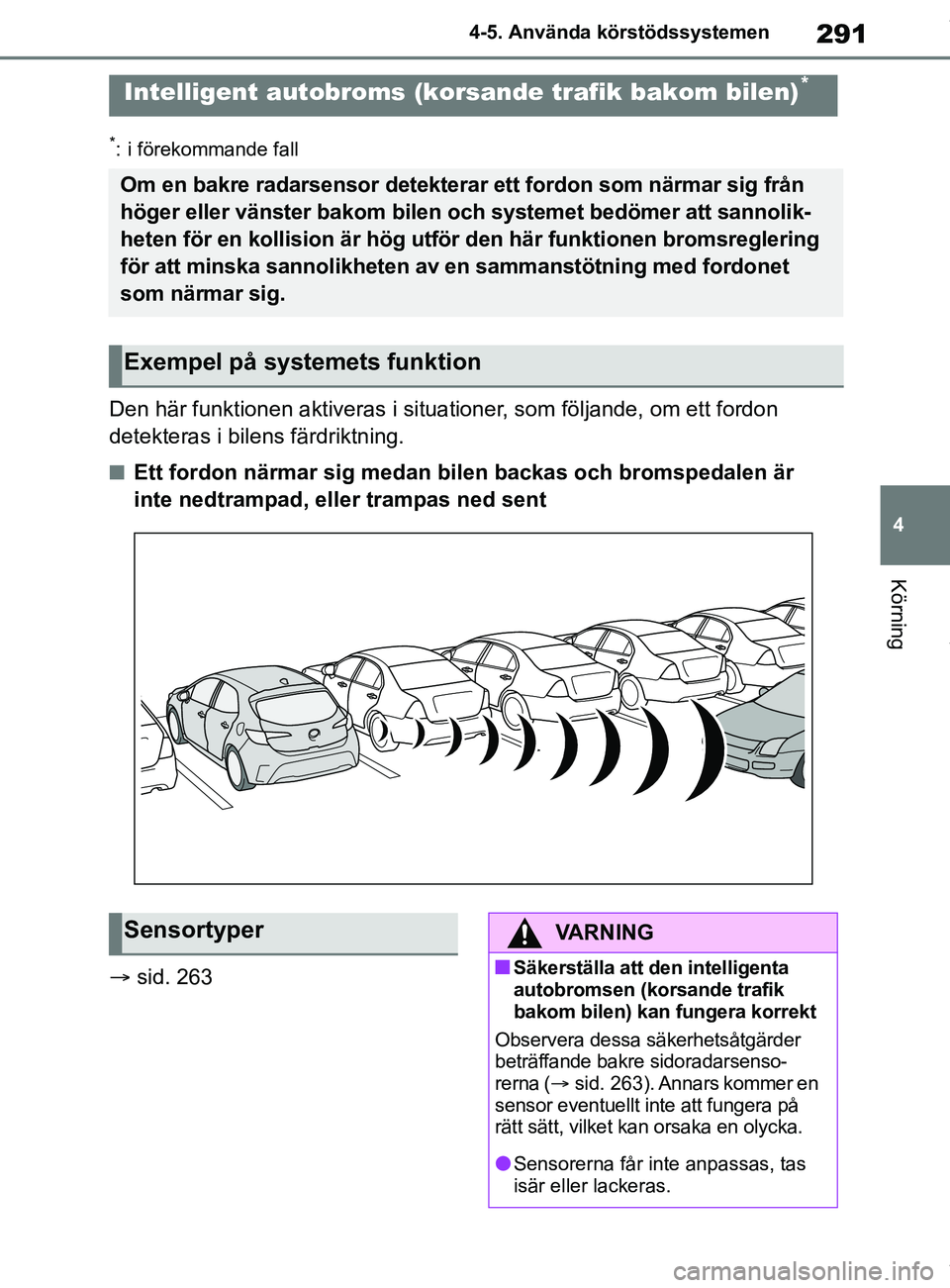

Intelligent autobroms (korsande trafik bakom bilen)*
Om en bakre radarsensor detekterar ett fordon som närmar sig från
höger eller vänster bakom bilen och systemet bedömer att sannolik-
heten för en kollision är hög utför den här funktionen bromsreglering
för att minska sannolikheten av en sammanstötning med fordonet
som närmar sig.
Exempel på systemets funktion
SensortyperVARNING
nSäkerställa att den intelligenta
autobromsen (korsande trafik
bakom bilen) kan fungera korrekt
Observera dessa sä kerhetsåtgärder
beträffande bakre sidoradarsenso-
rerna ( sid. 263). Annars kommer en
sensor eventuellt inte att fungera på
rätt sätt, vilket kan orsaka en olycka.
lSensorerna får inte anpassas, tas
isär eller lackeras.
OM12P55SE.book Page 291 Thursday, November 12, 2020 5:14 PM

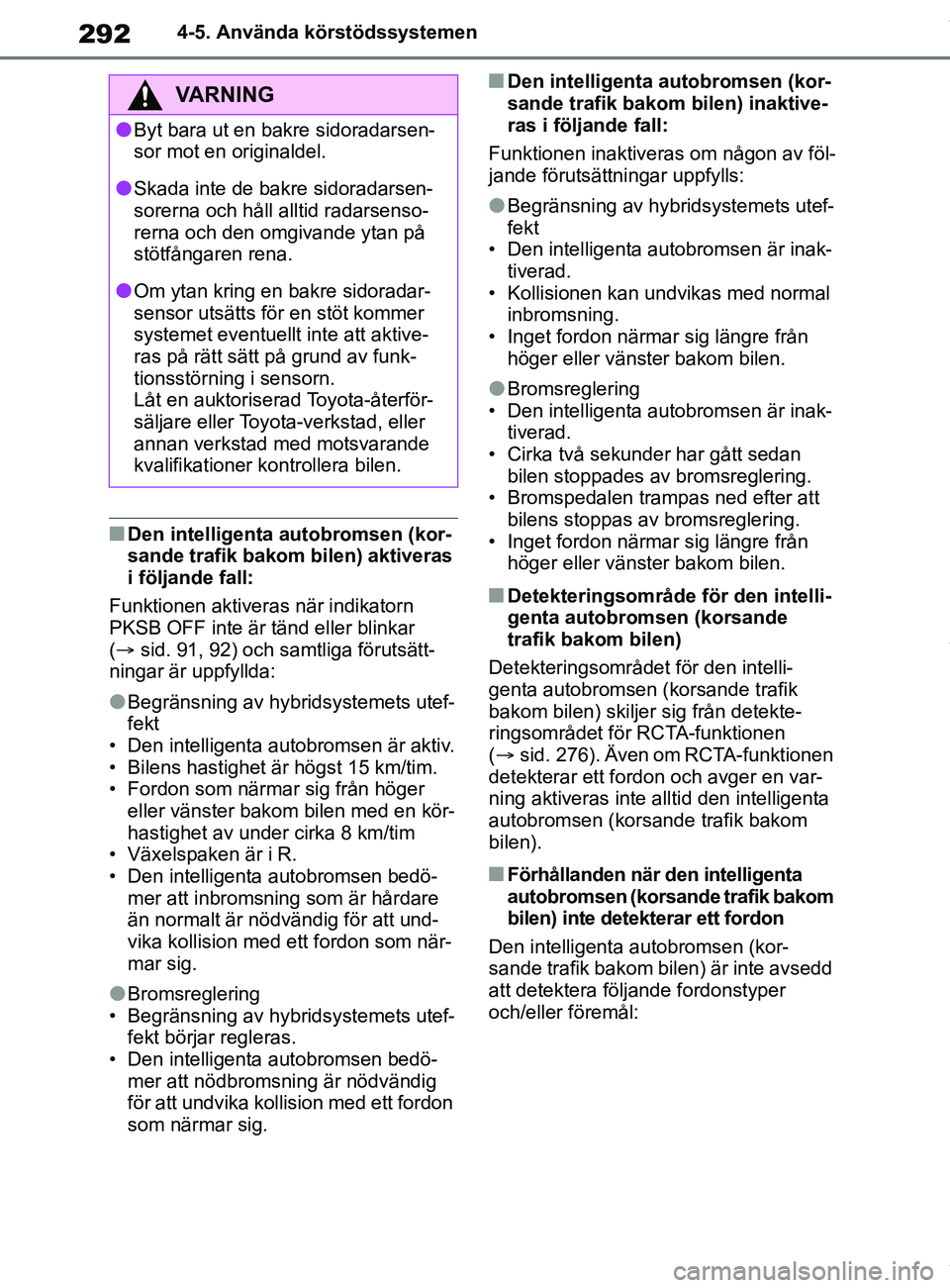

292
OM12L35SE4-5. Använda körstödssystemen
nDen intelligenta
autobromsen (kor-
sande trafik bakom bilen) aktiveras
i följande fall:
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
( sid. 91, 92) och samtliga förutsätt-
ningar är uppfyllda:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Fordon som närmar sig från höger eller vänster bakom bilen med en kör-
hastighet av under cirka 8 km/tim
• Växelspaken är i R.
• Den intelligenta autobromsen bedö-
mer att inbromsning som är hårdare
än normalt är nödvändig för att und-
vika kollision med ett fordon som när-
mar sig.
lBromsreglering
• Begränsning av hybridsystemets utef- fekt börjar regleras.
• Den intelligenta autobromsen bedö- mer att nödbromsning är nödvändig
för att undvika kollision med ett fordon
som närmar sig.
nDen intelligenta autobromsen (kor-
sande trafik bakom bilen) inaktive-
ras i följande fall:
Funktionen inaktiveras om någon av föl-
jande förutsättningar uppfylls:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är inak-
tiverad.
• Kollisionen kan undvikas med normal inbromsning.
• Inget fordon närmar sig längre från höger eller vänster bakom bilen.
lBromsreglering
• Den intelligenta autobromsen är inak- tiverad.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att
bilens stoppas av bromsreglering.
• Inget fordon närmar sig längre från höger eller vänster bakom bilen.
nDetekteringsområde för den intelli-
genta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den intelli-
genta autobromsen (korsande trafik
bakom bilen) skiljer sig från detekte-
ringsområdet för RCTA-funktionen
( sid. 276). Även om RCTA-funktionen
detekterar ett fordon och avger en var-
ning aktiveras inte alltid den intelligenta
autobromsen (kors ande trafik bakom
bilen).
nFörhållanden när den intelligenta
autobromsen (korsande trafik bakom
bilen) inte detekterar ett fordon
Den intelligenta autobromsen (kor-
sande trafik bakom bilen) är inte avsedd
att detektera följande fordonstyper
och/eller föremål:
VARNING
lByt bara ut en bakre sidoradarsen-
sor mot en originaldel.
lSkada inte de bakre sidoradarsen-
sorerna och håll alltid radarsenso-
rerna och den omgivande ytan på
stötfångaren rena.
lOm ytan kring en bakre sidoradar-
sensor utsätts för en stöt kommer
systemet eventuellt inte att aktive-
ras på rätt sätt på grund av funk-
tionsstörning i sensorn.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
OM12P55SE.book Page 292 Thursday, November 12, 2020 5:14 PM

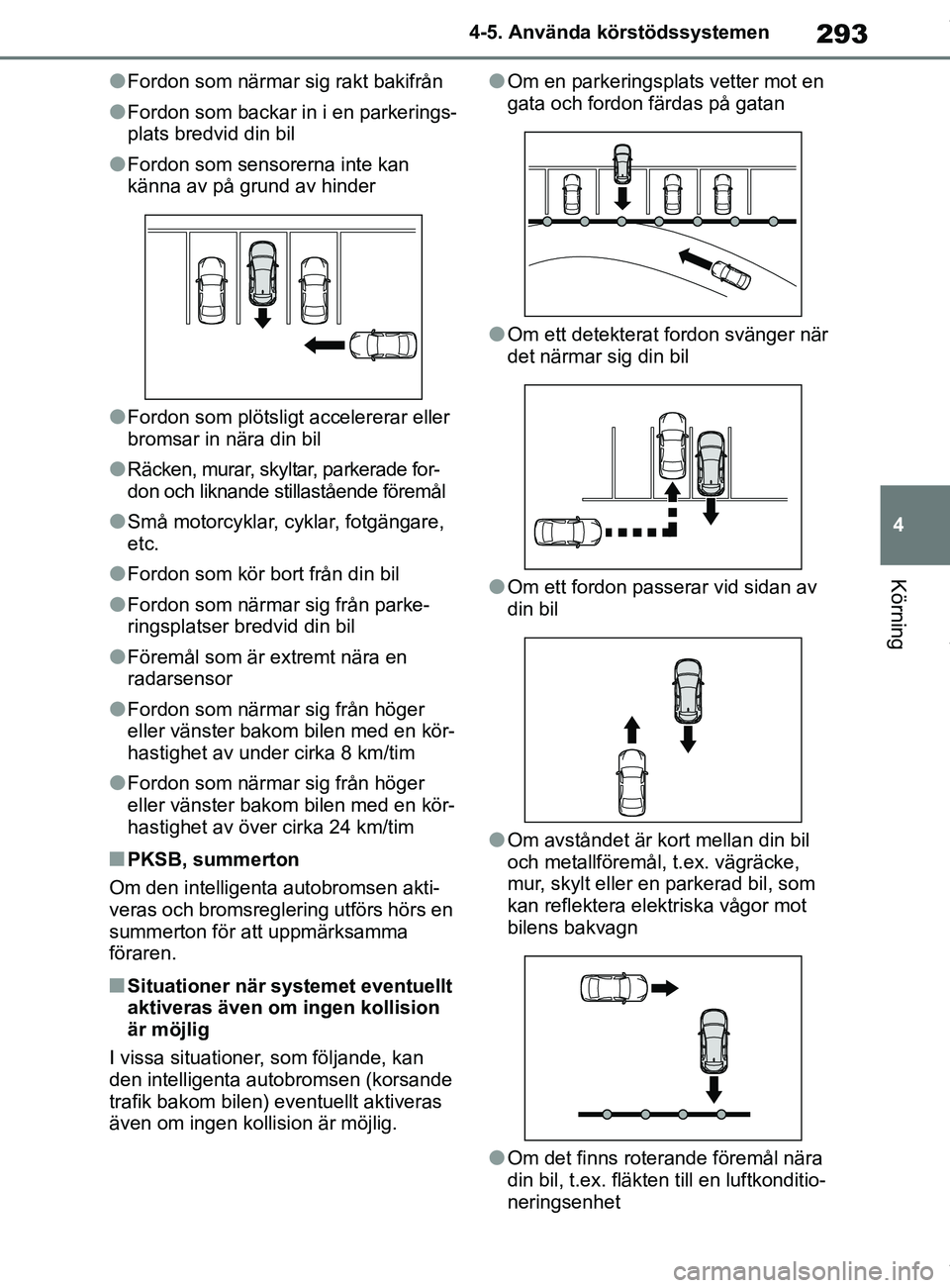

293
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
lFordon som närmar sig rakt bakifrån
lFordon som backar in i en parkerings-
plats bredvid din bil
lFordon som sensorerna inte kan
känna av på grund av hinder
lFordon som plötsligt accelererar eller
bromsar in nära din bil
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål
lSmå motorcyklar, cyklar, fotgängare,
etc.
lFordon som kör bort från din bil
lFordon som närmar sig från parke-
ringsplatser bredvid din bil
lFöremål som är extremt nära en
radarsensor
lFordon som närmar sig från höger
eller vänster bakom bilen med en kör-
hastighet av under cirka 8 km/tim
lFordon som närmar sig från höger
eller vänster bakom bilen med en kör-
hastighet av över cirka 24 km/tim
nPKSB, summerton
Om den intelligenta autobromsen akti-
veras och bromsreglering utförs hörs en
summerton för att uppmärksamma
föraren.
nSituationer när systemet eventuellt
aktiveras även om ingen kollision
är möjlig
I vissa situationer, som följande, kan
den intelligenta autobromsen (korsande
trafik bakom bilen) eventuellt aktiveras
även om ingen kollision är möjlig.
lOm en parkeringsplats vetter mot en
gata och fordon färdas på gatan
lOm ett detekterat fordon svänger när
det närmar sig din bil
lOm ett fordon passerar vid sidan av
din bil
lOm avståndet är kort mellan din bil
och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
lOm det finns roterande föremål nära
din bil, t.ex. fläkten till en luftkonditio-
neringsenhet
OM12P55SE.book Page 293 Thursday, November 12, 2020 5:14 PM

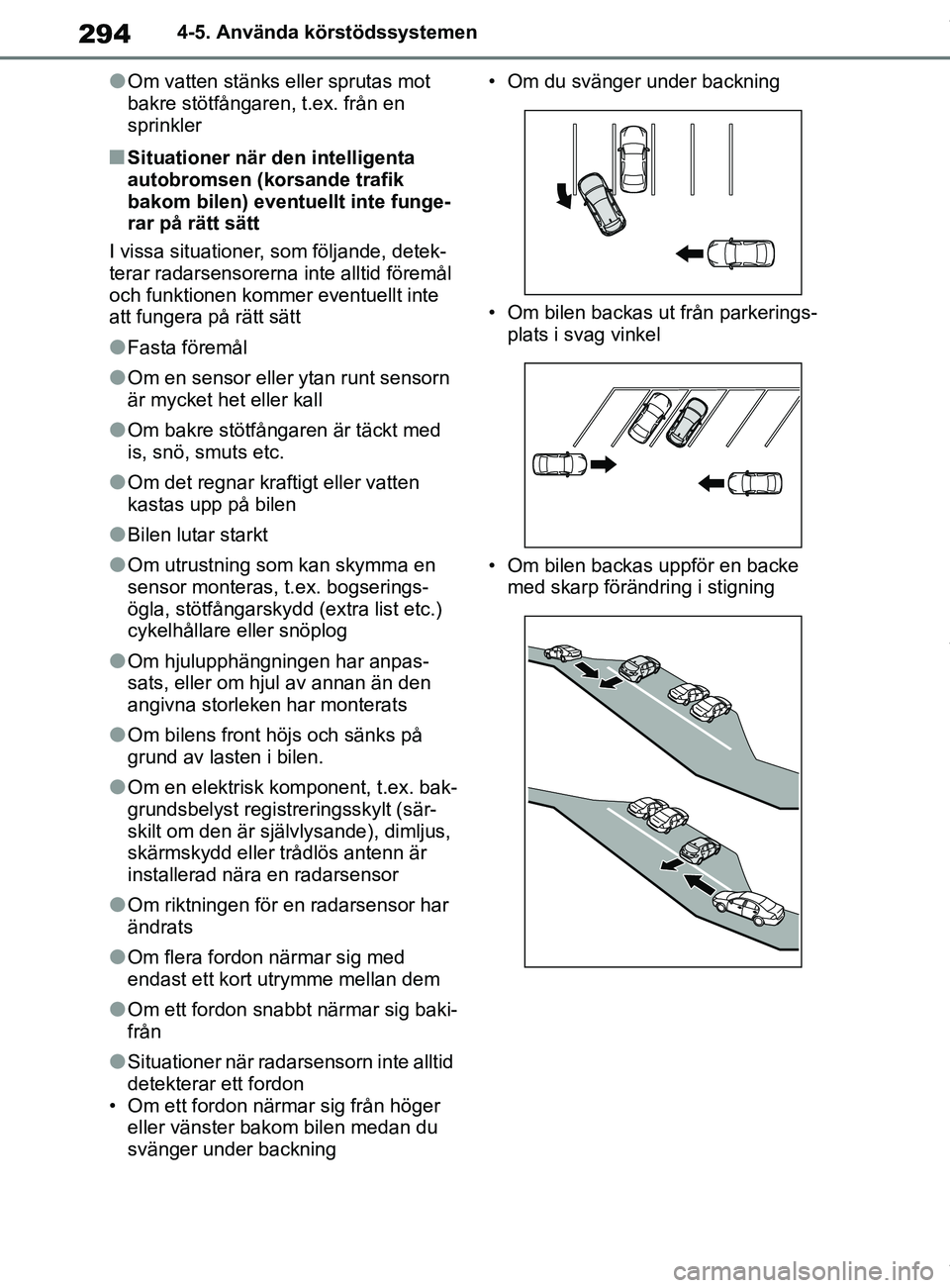

294
OM12L35SE4-5. Använda körstödssystemen
lOm vatten stänks e
ller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler
nSituationer när den intelligenta
autobromsen (korsande trafik
bakom bilen) eventuellt inte funge-
rar på rätt sätt
I vissa situationer, som följande, detek-
terar radarsensorerna inte alltid föremål
och funktionen kommer eventuellt inte
att fungera på rätt sätt
lFasta föremål
lOm en sensor eller ytan runt sensorn
är mycket het eller kall
lOm bakre stötfångaren är täckt med
is, snö, smuts etc.
lOm det regnar kraftigt eller vatten
kastas upp på bilen
lBilen lutar starkt
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
lOm hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
lOm bilens front höjs och sänks på
grund av lasten i bilen.
lOm en elektrisk komponent, t.ex. bak-
grundsbelyst regi streringsskylt (sär-
skilt om den är självlysande), dimljus,
skärmskydd eller trådlös antenn är
installerad nära en radarsensor
lOm riktningen för en radarsensor har
ändrats
lOm flera fordon närmar sig med
endast ett kort utrymme mellan dem
lOm ett fordon snabbt närmar sig baki-
från
lSituationer när radarsensorn inte alltid
detekterar ett fordon
• Om ett fordon närmar sig från höger eller vänster bakom bilen medan du
svänger under backning • Om du svänger under backning
• Om bilen backas ut från parkerings-
plats i svag vinkel
• Om bilen backas uppför en backe med skarp förändring i stigning
OM12P55SE.book Page 294 Thursday, November 12, 2020 5:14 PM

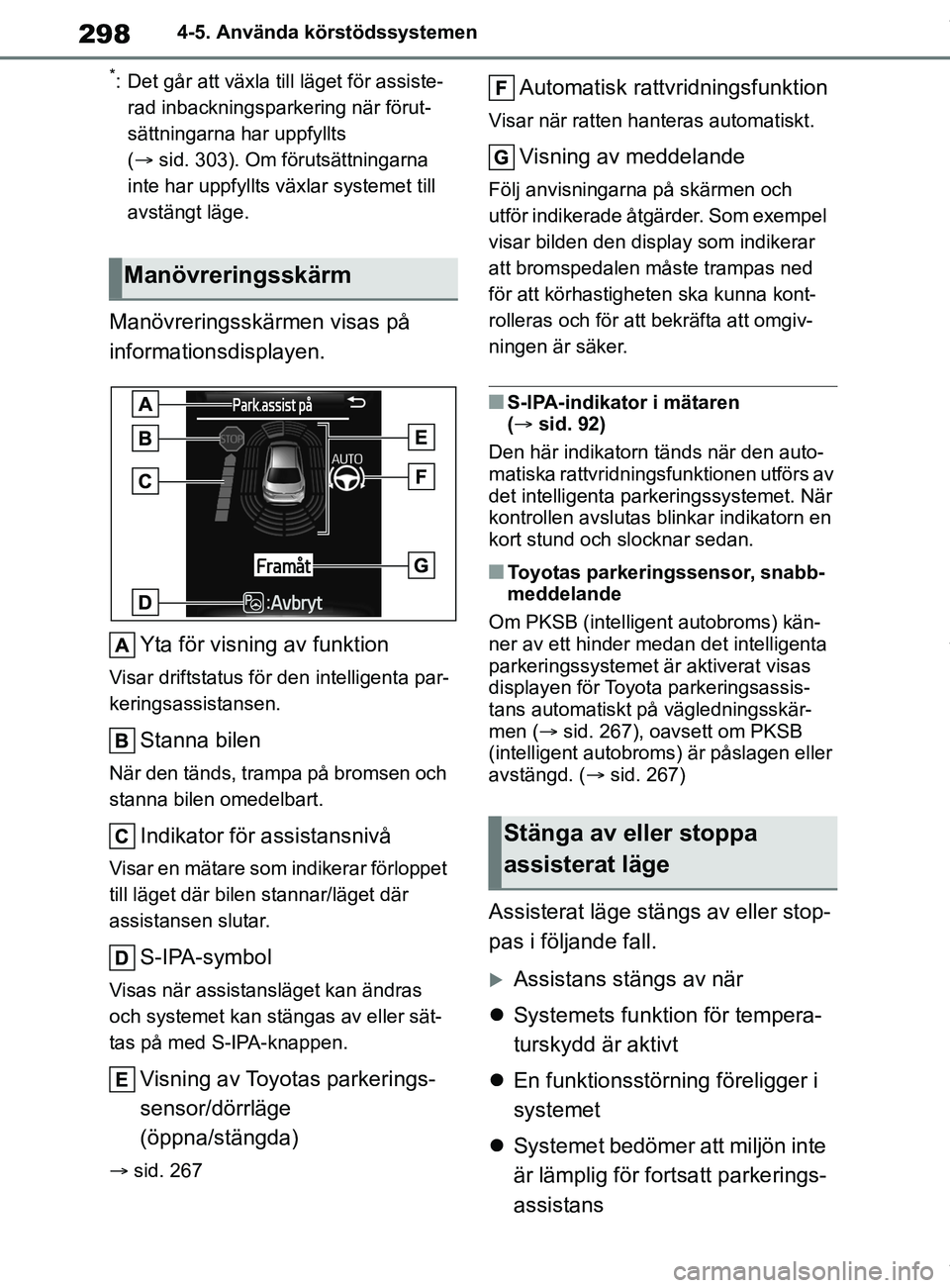

298
OM12L35SE4-5. Använda körstödssystemen
*: Det går att växla till läget för assiste-
rad inbackningsparkering när förut-
sättningarna har uppfyllts
( sid. 303). Om förutsättningarna
inte har uppfyllts vä xlar systemet till
avstängt läge.
Manövreringsskärmen visas på
informationsdisplayen.
Yta för visning av funktion
Visar driftstatus för den intelligenta par-
keringsassistansen.
Stanna bilen
När den tänds, trampa på bromsen och
stanna bilen omedelbart.
Indikator för assistansnivå
Visar en mätare som indikerar förloppet
till läget där bilen stannar/läget där
assistansen slutar.
S-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller sät-
tas på med S-IPA-knappen.
Visning av Toyotas parkerings-
sensor/dörrläge
(öppna/stängda)
 sid. 267
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Visning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som exempel
visar bilden den display som indikerar
att bromspedalen måste trampas ned
för att körhastigheten ska kunna kont-
rolleras och för att bekräfta att omgiv-
ningen är säker.
nS-IPA-indikator i mätaren
( sid. 92)
Den här indikatorn tänds när den auto-
matiska rattvridningsfunktionen utförs av
det intelligent a parkeringssystemet. När
kontrollen avslutas blinkar indikatorn en
kort stund och slocknar sedan.
nToyotas parkeringssensor, snabb-
meddelande
Om PKSB (intelligent autobroms) kän-
ner av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassis-
tans automatiskt på vägledningsskär-
men ( sid. 267), oavsett om PKSB
(intelligent autobroms) är påslagen eller
avstängd. ( sid. 267)
Assisterat läge stängs av eller stop-
pas i följande fall.
Assistans stängs av när
 Systemets funktion för tempera-
turskydd är aktivt
 En funktionsstörning föreligger i
systemet
 Systemet bedömer att miljön inte
är lämplig för fortsatt parkerings-
assistans
Manövreringsskärm
Stänga av eller stoppa
assisterat läge
OM12P55SE.book Page 298 Thursday, November 12, 2020 5:14 PM

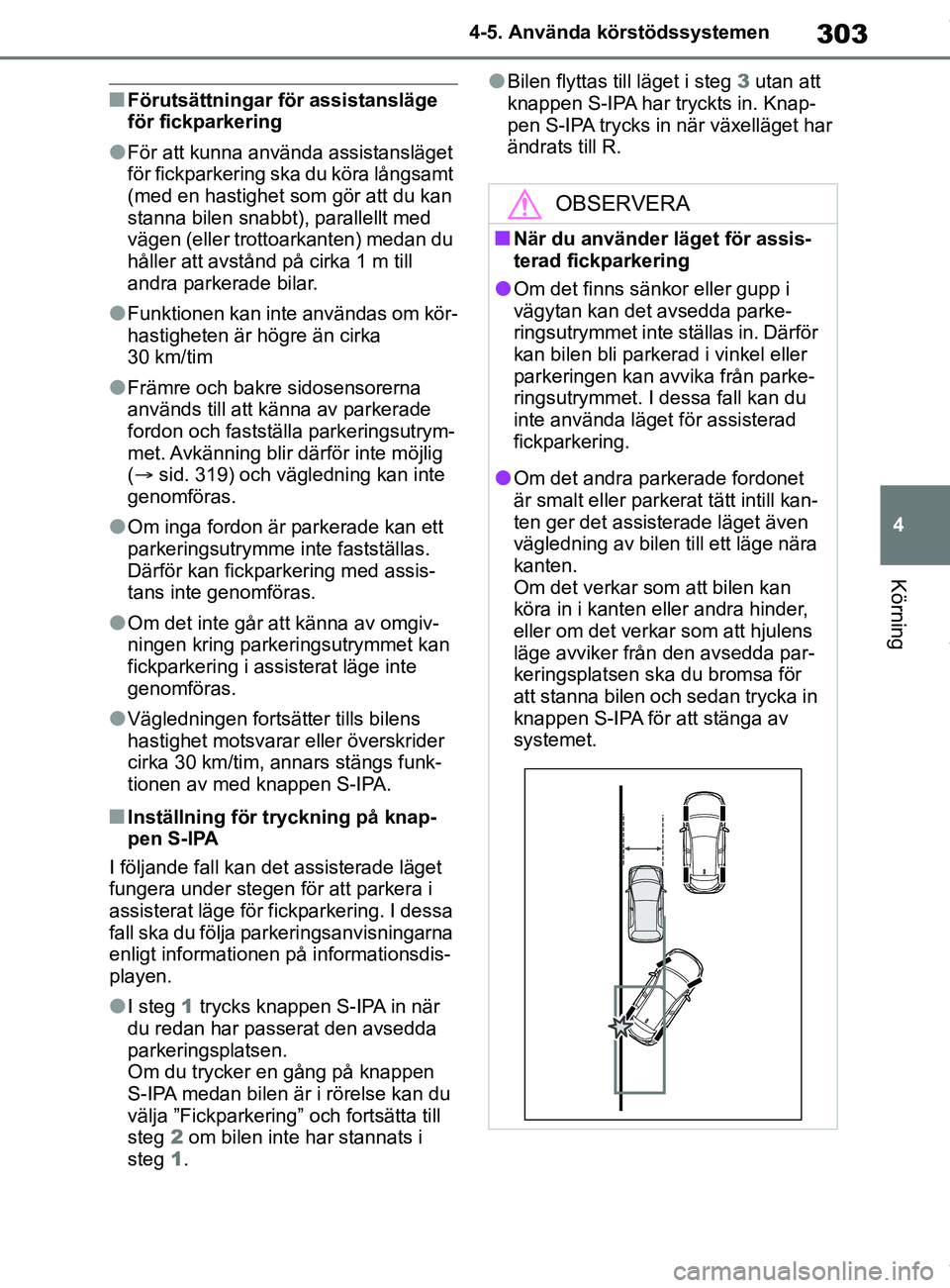

303
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
nFörutsättningar för assistansläge
för fickparkering
lFör att kunna använda assistansläget
för fickparkering ska du köra långsamt
(med en hastighet som gör att du kan
stanna bilen snabbt), parallellt med
vägen (eller trotto
arkanten) medan du
håller att avstånd på cirka 1 m till
andra parkerade bilar.
lFunktionen kan inte användas om kör-
hastigheten är högre än cirka
30 km/tim
lFrämre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa parkeringsutrym-
met. Avkänning blir därför inte möjlig
( sid. 319) och vägledning kan inte
genomföras.
lOm inga fordon är parkerade kan ett
parkeringsutrymme in te fastställas.
Därför kan fickparkering med assis-
tans inte genomföras.
lOm det inte går att känna av omgiv-
ningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte
genomföras.
lVägledningen fortsätter tills bilens
hastighet motsvarar eller överskrider
cirka 30 km/tim, annars stängs funk-
tionen av med knappen S-IPA.
nInställning för tryckning på knap-
pen S-IPA
I följande fall kan det assisterade läget
fungera under stegen för att parkera i
assisterat läge för fi ckparkering. I dessa
fall ska du följa parkeringsanvisningarna
enligt informationen på informationsdis-
playen.
lI steg 1 trycks knappen S-IPA in när
du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen
S-IPA medan bilen är i rörelse kan du
välja ”Fickparkering” och fortsätta till
steg 2 om bilen inte har stannats i
steg 1.
lBilen flyttas till läget i steg 3 utan att
knappen S-IPA har tryckts in. Knap-
pen S-IPA trycks in när växelläget har
ändrats till R.
OBSERVERA
nNär du använder läget för assis-
terad fickparkering
lOm det finns sänkor eller gupp i
vägytan kan det avsedda parke-
ringsutrymmet inte ställas in. Därför
kan bilen bli parkerad i vinkel eller
parkeringen kan avvika från parke-
ringsutrymmet. I dessa fall kan du
inte använda läget för assisterad
fickparkering.
lOm det andra parkerade fordonet
är smalt eller parkerat tätt intill kan-
ten ger det assisterade läget även
vägledning av bilen till ett läge nära
kanten.
Om det verkar som att bilen kan
köra in i kanten eller andra hinder,
eller om det verkar som att hjulens
läge avviker från den avsedda par-
keringsplatsen ska du bromsa för
att stanna bilen och sedan trycka in
knappen S-IPA för att stänga av
systemet.
OM12P55SE.book Page 303 Thursday, November 12, 2020 5:14 PM

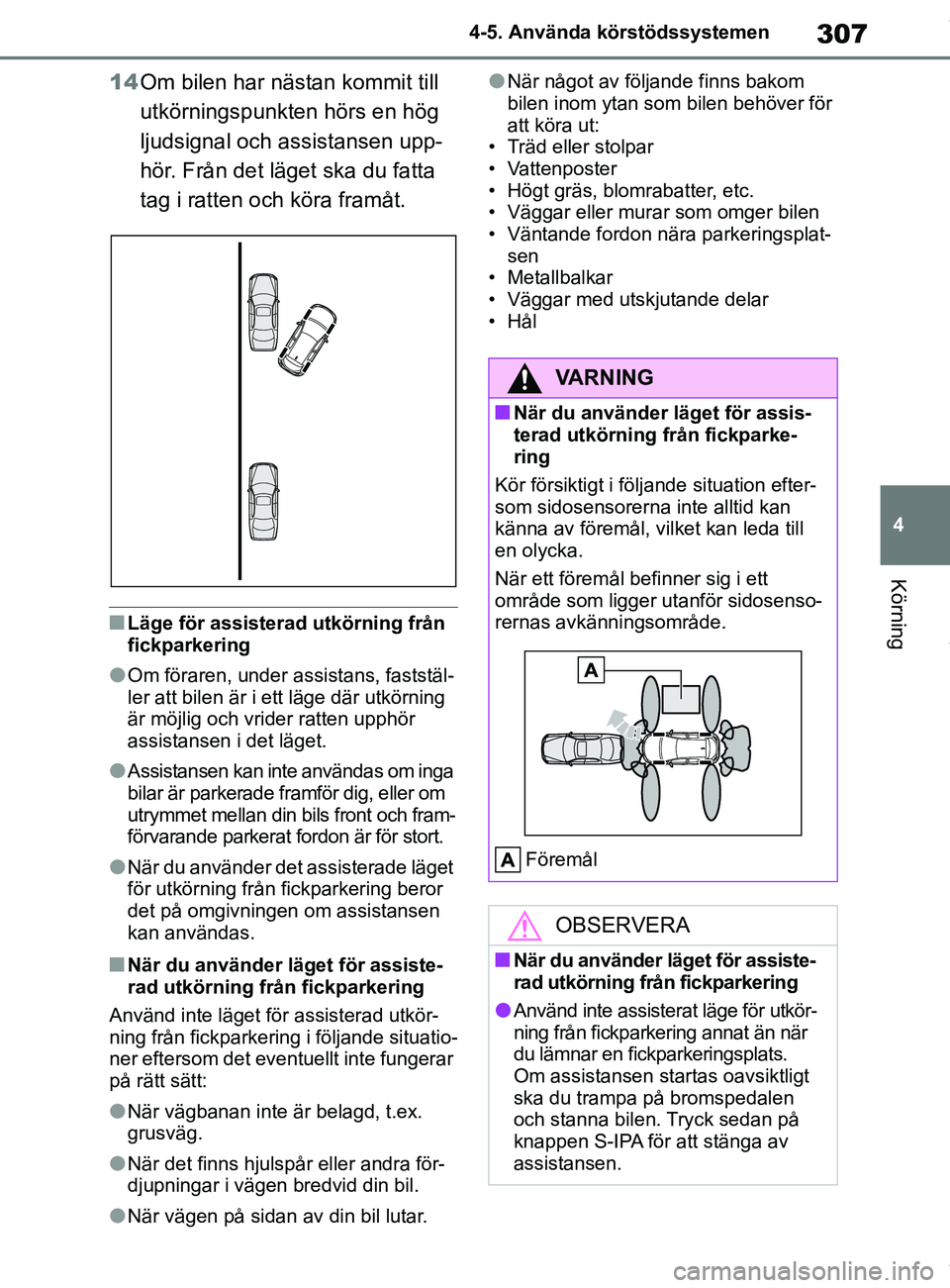

307
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
14
Om bilen har nästan kommit till
utkörningspunkten hörs en hög
ljudsignal och assistansen upp-
hör. Från det läget ska du fatta
tag i ratten och köra framåt.
nLäge för assisterad utkörning från
fickparkering
lOm föraren, under assistans, faststäl-
ler att bilen är i ett läge där utkörning
är möjlig och vrider ratten upphör
assistansen i det läget.
lAssistansen kan inte användas om inga
bilar är parkerade framför dig, eller om
utrymmet mellan din bils front och fram-
förvarande parkerat fordon är för stort.
lNär du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.
nNär du använder läget för assiste-
rad utkörning från fickparkering
Använd inte läget för assisterad utkör-
ning från fickparkering i följande situatio-
ner eftersom det eventuellt inte fungerar
på rätt sätt:
lNär vägbanan inte är belagd, t.ex.
grusväg.
lNär det finns hjulspår eller andra för-
djupningar i vägen bredvid din bil.
lNär vägen på sidan av din bil lutar.
lNär något av följande finns bakom
bilen inom ytan som bilen behöver för
att köra ut:
• Träd eller stolpar
• Vattenposter
• Högt gräs, blomrabatter, etc.
• Väggar eller murar som omger bilen
• Väntande fordon nära parkeringsplat- sen
• Metallbalkar
• Väggar med utskjutande delar
•Hål
VARNING
nNär du använder läget för assis-
terad utkörning från fickparke-
ring
Kör försiktigt i följande situation efter-
som sidosensorerna inte alltid kan
känna av föremål, vilket kan leda till
en olycka.
När ett föremål befinner sig i ett
område som ligger utanför sidosenso-
rernas avkänningsområde.
Föremål
OBSERVERA
nNär du använder läget för assiste-
rad utkörning från fickparkering
lAnvänd inte assisterat läge för utkör-
ning från fickparkering annat än när
du lämnar en fickparkeringsplats.
Om assistansen startas oavsiktligt
ska du trampa på bromspedalen
och stanna bilen. Tryck sedan på
knappen S-IPA för att stänga av
assistansen.
OM12P55SE.book Page 307 Thursday, November 12, 2020 5:14 PM

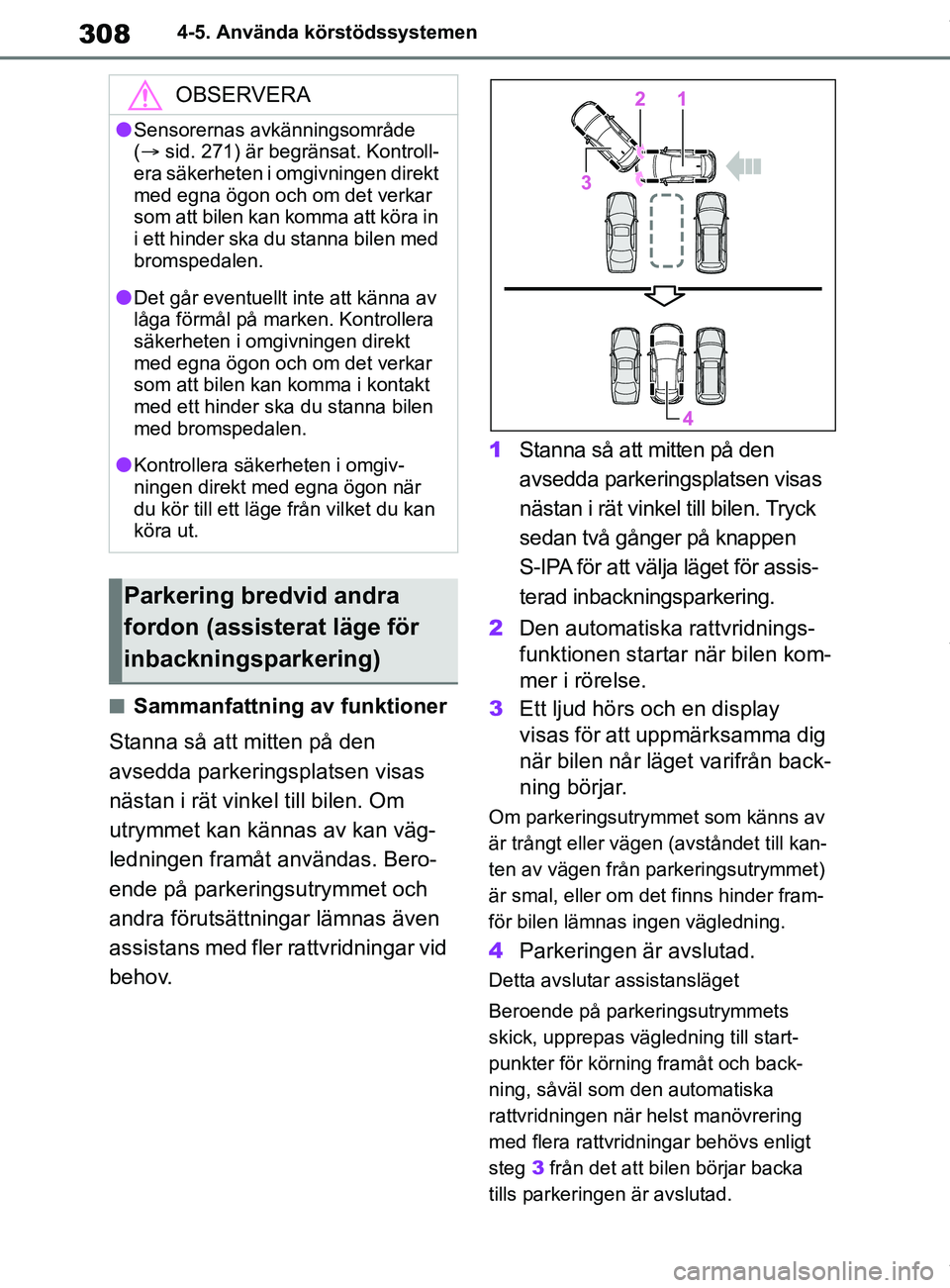

308
OM12L35SE4-5. Använda körstödssystemen
nSammanfattning av funktioner
Stanna så att mitten på den
avsedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Om
utrymmet kan kännas av kan väg-
ledningen framåt användas. Bero-
ende på parkeringsutrymmet och
andra förutsättningar lämnas även
assistans med fler rattvridningar vid
behov. 1
Stanna så att mitten på den
avsedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Tryck
sedan två gånger på knappen
S-IPA för att välja läget för assis-
terad inbackningsparkering.
2 Den automatiska rattvridnings-
funktionen startar när bilen kom-
mer i rörelse.
3 Ett ljud hörs och en display
visas för att uppmärksamma dig
när bilen når läget varifrån back-
ning börjar.
Om parkeringsutrymmet som känns av
är trångt eller vägen (avståndet till kan-
ten av vägen från parkeringsutrymmet)
är smal, eller om det finns hinder fram-
för bilen lämnas ingen vägledning.
4Parkeringen är avslutad.
Detta avslutar assistansläget
Beroende på parkeringsutrymmets
skick, upprepas vägledning till start-
punkter för körning framåt och back-
ning, såväl som den automatiska
rattvridningen när helst manövrering
med flera rattvridningar behövs enligt
steg 3 från det att bilen börjar backa
tills parkeringen är avslutad.
OBSERVERA
lSensorernas avkänningsområde
( sid. 271) är begränsat. Kontroll-
era säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma att köra in
i ett hinder ska du stanna bilen med
bromspedalen.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
lKontrollera säkerheten i omgiv-
ningen direkt med egna ögon när
du kör till ett läge från vilket du kan
köra ut.
Parkering bredvid andra
fordon (assisterat läge för
inbackningsparkering)
OM12P55SE.book Page 308 Thursday, November 12, 2020 5:14 PM

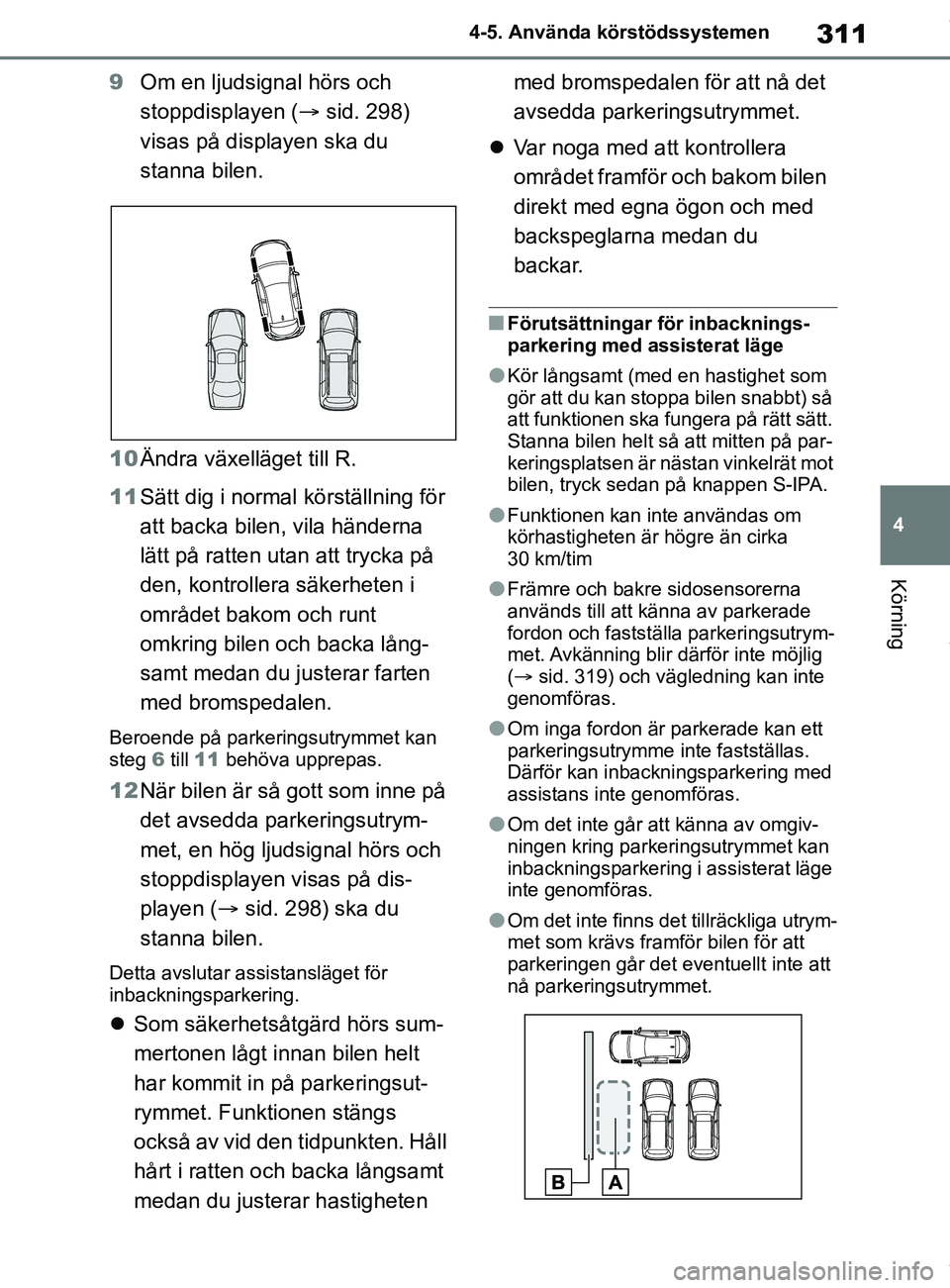

311
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
9
Om en ljudsignal hörs och
stoppdisplayen ( sid. 298)
visas på displayen ska du
stanna bilen.
10 Ändra växelläget till R.
11 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt
omkring bilen och backa lång-
samt medan du justerar farten
med bromspedalen.
Beroende på parkeringsutrymmet kan
steg 6 till 11 behöva upprepas.
12När bilen är så gott som inne på
det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och
stoppdisplayen visas på dis-
playen ( sid. 298) ska du
stanna bilen.
Detta avslutar assistansläget för
inbackningsparkering.
 Som säkerhetsåtgärd hörs sum-
mertonen lågt innan bilen helt
har kommit in på parkeringsut-
rymmet. Funktionen stängs
också av vid den tidpunkten. Håll
hårt i ratten och backa långsamt
medan du justerar hastigheten med bromspedalen för att nå det
avsedda parkeringsutrymmet.
 Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du
backar.
nFörutsättningar för inbacknings-
parkering med assisterat läge
lKör långsamt (med en hastighet som
gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot
bilen, tryck sedan på knappen S-IPA.
lFunktionen kan inte användas om
körhastigheten är högre än cirka
30 km/tim
lFrämre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa parkeringsutrym-
met. Avkänning blir därför inte möjlig
( sid. 319) och vägledning kan inte
genomföras.
lOm inga fordon är parkerade kan ett
parkeringsutrymme in te fastställas.
Därför kan inbackningsparkering med
assistans inte genomföras.
lOm det inte går att känna av omgiv-
ningen kring parkeringsutrymmet kan
inbackningsparkering i assisterat läge
inte genomföras.
lOm det inte finns det tillräckliga utrym-
met som krävs framför bilen för att
parkeringen går det eventuellt inte att
nå parkeringsutrymmet.
OM12P55SE.book Page 311 Thursday, November 12, 2020 5:14 PM
