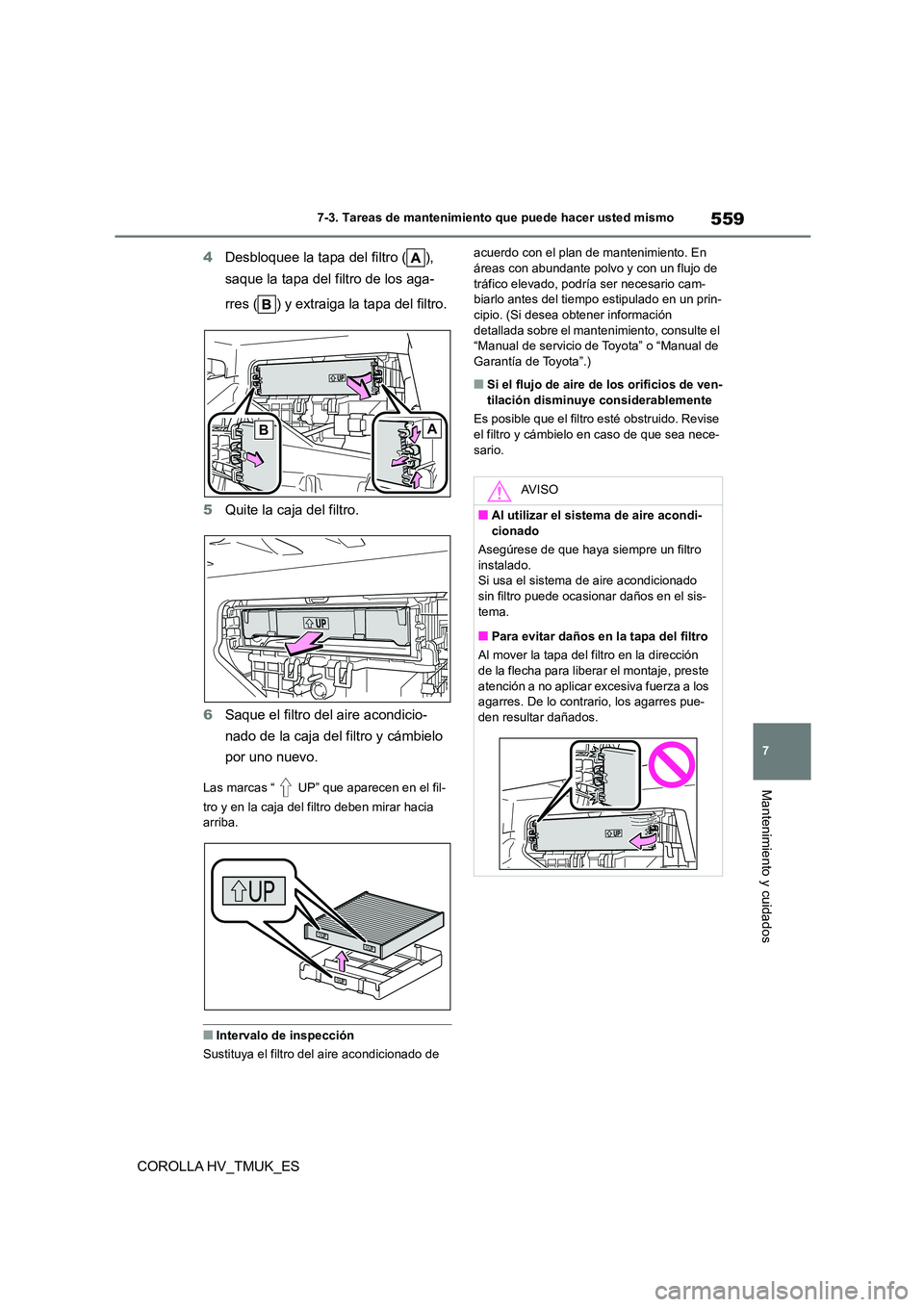

7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
4 Desbloquee la tapa del filtro ( ),
saque la tapa del filtro de los aga-
rres ( ) y extraiga la tapa del filtro.
5 Quite la caja del filtro.
6 Saque el filtro del aire acondicio-
nado de la caja del filtro y cámbielo
por uno nuevo.
Las marcas “ UP” que aparecen en el fil-
tro y en la caja del filtro deben mirar hacia
arriba.
■Intervalo de inspección
Sustituya el filtro del aire acondicionado de
acuerdo con el plan de mantenimiento. En áreas con abundante polvo y con un flujo de
tráfico elevado, podría ser necesario cam-
biarlo antes del tiempo estipulado en un prin- cipio. (Si desea obtener información
detallada sobre el manten imiento, consulte el
“Manual de servicio de Toyota” o “Manual de Garantía de Toyota”.)
■Si el flujo de aire de los orificios de ven-
tilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revise
el filtro y cámbielo en caso de que sea nece-
sario.
AB
AV I S O
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que haya siempre un filtro
instalado. Si usa el sistema de aire acondicionado
sin filtro puede ocasionar daños en el sis-
tema.
■Para evitar daños en la tapa del filtro
Al mover la tapa del filtro en la dirección
de la flecha para liberar el montaje, preste
atención a no aplicar excesiva fuerza a los
agarres. De lo contrario, los agarres pue- den resultar dañados.

5607-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
Retire el polvo del orificio de ventilación
de admisión de aire con una aspiradora
o similar.
Asegúrese de utilizar solamente un aspira-
dor para succionar el polvo y las obstruccio-
nes. Intentar soplar el polvo y las
obstrucciones utilizando una pistola de aire
comprimido o similar puede hacer que se
introduzcan en el orificio de ventilación de
admisión de aire. ( P.563)
Si no se pueden retirar por completo el
polvo y las obstrucciones con la
cubierta del orificio de ventilación de
admisión de aire instalada, retire la
cubierta y limpie el filtro.

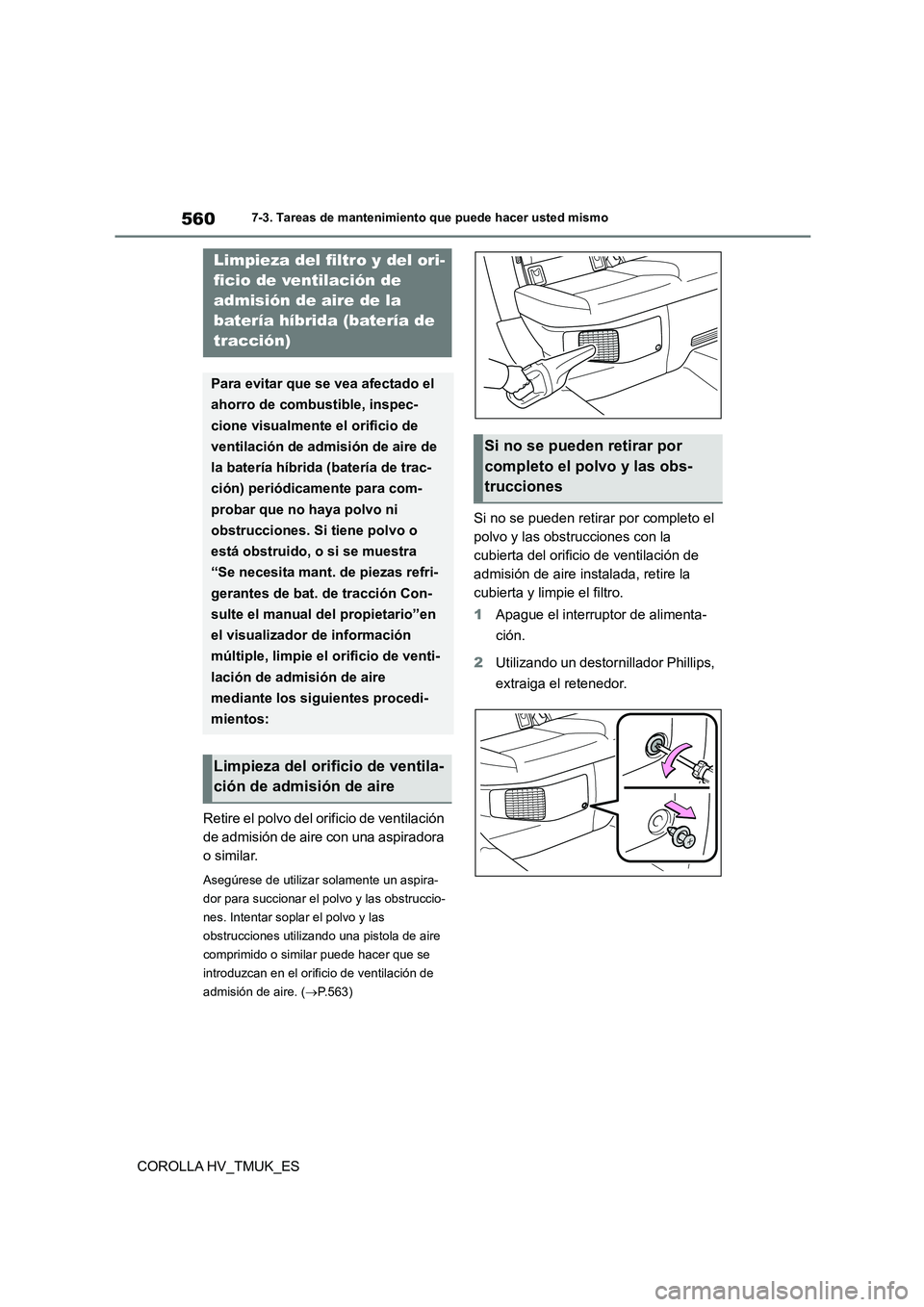

1 Apague el interruptor de alimenta-
ción.
2 Utilizando un destornillador Phillips,
extraiga el retenedor.
Limpieza del filtro y del ori-
ficio de ventilación de
admisión de aire de la
batería híbrida (batería de
tracción)
Para evitar que se vea afectado el
ahorro de combustible, inspec-
cione visualmente el orificio de
ventilación de admisión de aire de
la batería híbrida (batería de trac-
ción) periódicamente para com-
probar que no haya polvo ni
obstrucciones. Si tiene polvo o
está obstruido, o si se muestra
“Se necesita mant. de piezas refri-
gerantes de bat. de tracción Con-
sulte el manual del propietario”en
el visualizador de información
múltiple, limpie el orificio de venti-
lación de admisión de aire
mediante los siguientes procedi-
mientos:
Limpieza del orificio de ventila-
ción de admisión de aire
Si no se pueden retirar por
completo el polvo y las obs-
trucciones

561
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES

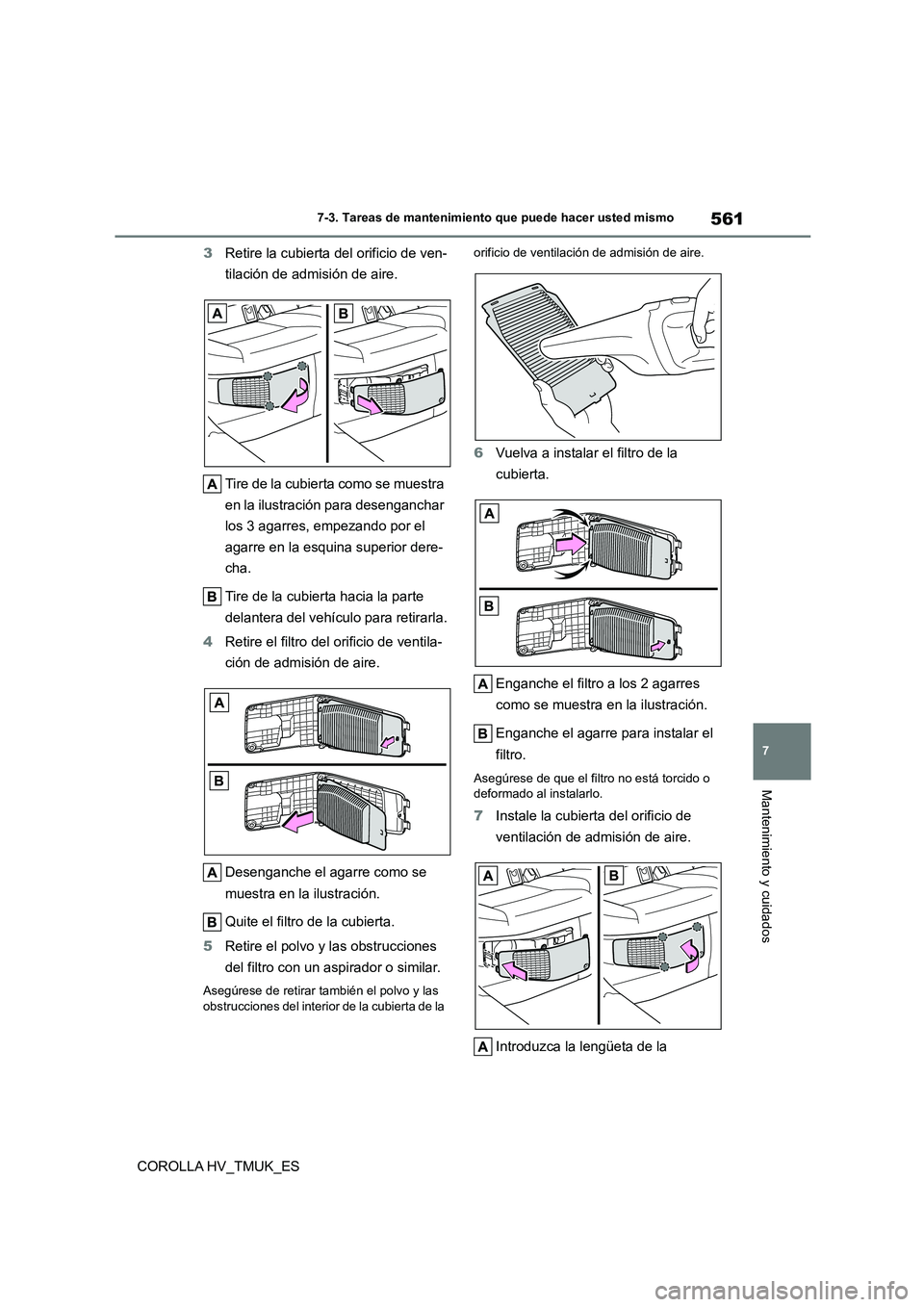

3 Retire la cubierta del orificio de ven-
tilación de admisión de aire.
Tire de la cubierta como se muestra
en la ilustración para desenganchar
los 3 agarres, empezando por el
agarre en la esquina superior dere-
cha.
Tire de la cubierta hacia la parte
delantera del vehículo para retirarla.
4 Retire el filtro del orificio de ventila-
ción de admisión de aire.
Desenganche el agarre como se
muestra en la ilustración.
Quite el filtro de la cubierta.
5 Retire el polvo y las obstrucciones
del filtro con un aspirador o similar.
Asegúrese de retirar también el polvo y las
obstrucciones del interior de la cubierta de la
orificio de ventilación de admisión de aire.
6 Vuelva a instalar el filtro de la
cubierta.
Enganche el filtro a los 2 agarres
como se muestra en la ilustración.
Enganche el agarre para instalar el
filtro.
Asegúrese de que el filtro no está torcido o deformado al instalarlo.

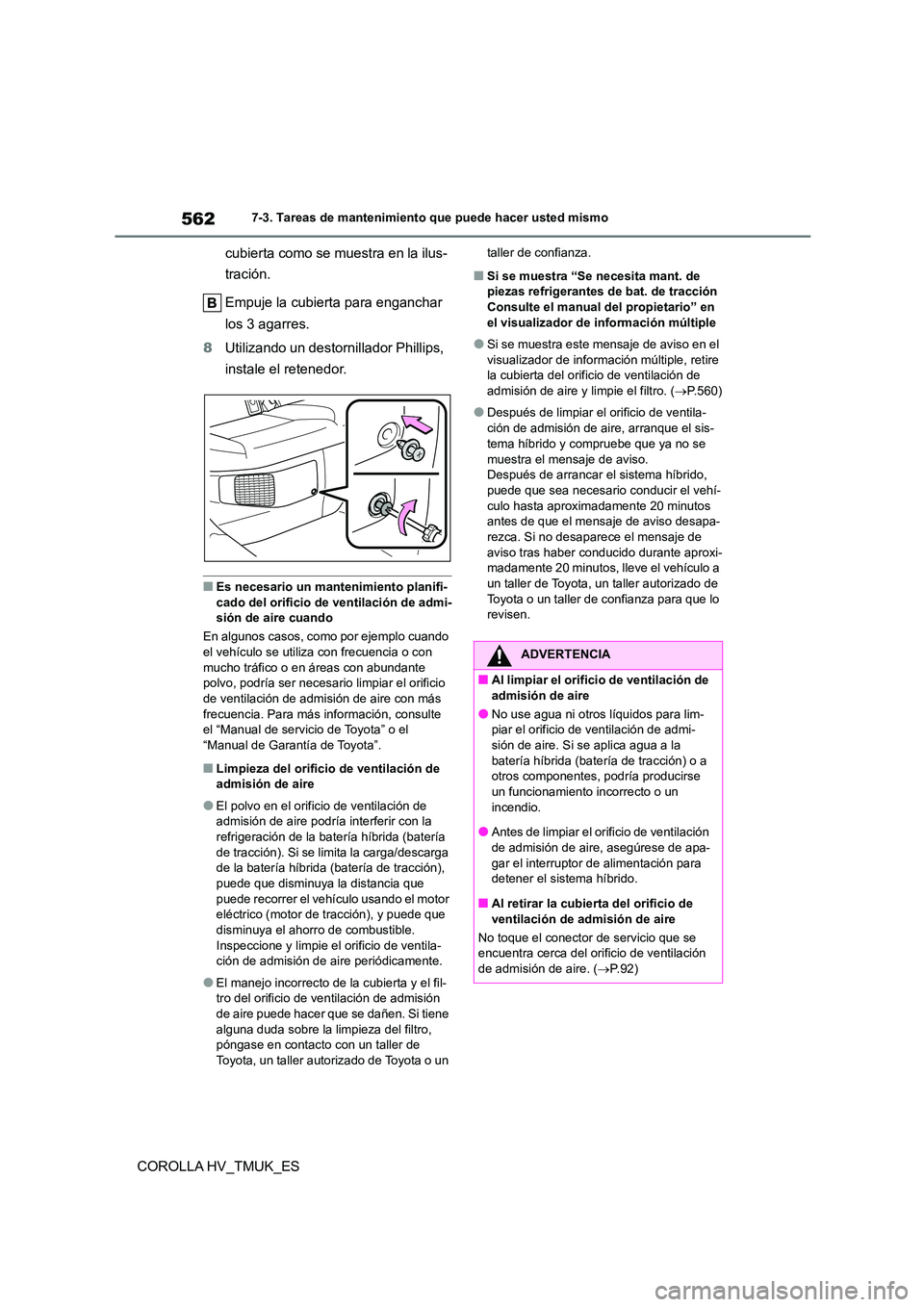

7 Instale la cubierta del orificio de
ventilación de admisión de aire.
Introduzca la lengüeta de la

5627-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
cubierta como se muestra en la ilus-
tración.
Empuje la cubierta para enganchar
los 3 agarres.
8 Utilizando un destornillador Phillips,
instale el retenedor.
■Es necesario un mantenimiento planifi-
cado del orificio de ventilación de admi- sión de aire cuando
En algunos casos, como por ejemplo cuando
el vehículo se utiliza con frecuencia o con
mucho tráfico o en áreas con abundante polvo, podría ser necesario limpiar el orificio
de ventilación de admisión de aire con más
frecuencia. Para más información, consulte el “Manual de servicio de Toyota” o el
“Manual de Garantía de Toyota”.
■Limpieza del orificio de ventilación de
admisión de aire
●El polvo en el orificio de ventilación de
admisión de aire podría interferir con la refrigeración de la batería híbrida (batería
de tracción). Si se limita la carga/descarga
de la batería híbrida (batería de tracción), puede que disminuya la distancia que
puede recorrer el vehículo usando el motor
eléctrico (motor de tracción), y puede que disminuya el ahorro de combustible.
Inspeccione y limpie el orificio de ventila-
ción de admisión de aire periódicamente.
●El manejo incorrecto de la cubierta y el fil-
tro del orificio de ve ntilación de admisión de aire puede hacer que se dañen. Si tiene
alguna duda sobre la limpieza del filtro,
póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un
taller de confianza.
■Si se muestra “Se necesita mant. de piezas refrigerantes de bat. de tracción
Consulte el manual del propietario” en
el visualizador de información múltiple
●Si se muestra este mensaje de aviso en el
visualizador de información múltiple, retire la cubierta del orificio de ventilación de
admisión de aire y limpie el filtro. ( P.560)
●Después de limpiar el orificio de ventila-
ción de admisión de aire, arranque el sis-
tema híbrido y compruebe que ya no se
muestra el mensaje de aviso. Después de arrancar el sistema híbrido,
puede que sea necesario conducir el vehí-
culo hasta aproximadamente 20 minutos antes de que el mens aje de aviso desapa-
rezca. Si no desaparece el mensaje de
aviso tras haber conducido durante aproxi- madamente 20 minutos, lleve el vehículo a
un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para que lo revisen.
ADVERTENCIA
■Al limpiar el orificio de ventilación de
admisión de aire
●No use agua ni otros líquidos para lim-
piar el orificio de ventilación de admi- sión de aire. Si se aplica agua a la
batería híbrida (batería de tracción) o a
otros componentes, podría producirse un funcionamiento incorrecto o un
incendio.
●Antes de limpiar el orificio de ventilación de admisión de aire, asegúrese de apa-
gar el interruptor de alimentación para
detener el sistema híbrido.
■Al retirar la cubierta del orificio de
ventilación de admisión de aire
No toque el conector de servicio que se
encuentra cerca del orificio de ventilación de admisión de aire. ( P.92)

563
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES

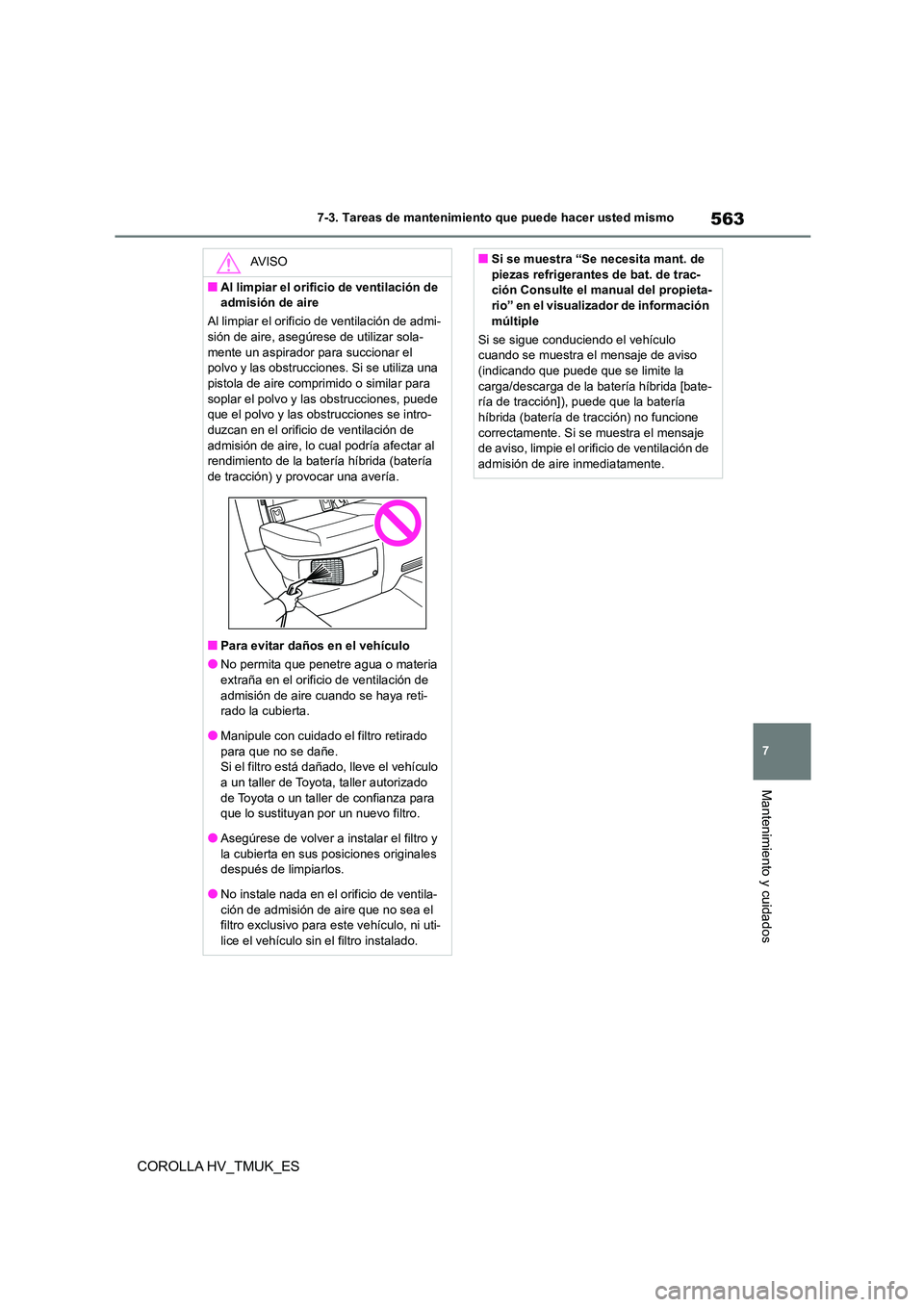

AV I S O
■Al limpiar el orificio de ventilación de
admisión de aire
Al limpiar el orificio de ventilación de admi-
sión de aire, asegúrese de utilizar sola- mente un aspirador para succionar el
polvo y las obstrucciones . Si se utiliza una
pistola de aire comprimido o similar para soplar el polvo y las obstrucciones, puede
que el polvo y las obstrucciones se intro-
duzcan en el orificio de ventilación de admisión de aire, lo cual podría afectar al
rendimiento de la batería híbrida (batería
de tracción) y provocar una avería.
■Para evitar daños en el vehículo
●No permita que penetre agua o materia
extraña en el orificio de ventilación de admisión de aire cuando se haya reti-
rado la cubierta.
●Manipule con cuidado el filtro retirado
para que no se dañe. Si el filtro está dañado, lleve el vehículo
a un taller de Toyota, taller autorizado
de Toyota o un taller de confianza para que lo sustituyan por un nuevo filtro.
●Asegúrese de volver a instalar el filtro y
la cubierta en sus posiciones originales después de limpiarlos.
●No instale nada en el orificio de ventila-
ción de admisión de aire que no sea el filtro exclusivo para este vehículo, ni uti-
lice el vehículo sin el filtro instalado.
■Si se muestra “Se necesita mant. de
piezas refrigerantes de bat. de trac-
ción Consulte el manual del propieta- rio” en el visualizador de información
múltiple
Si se sigue conduciendo el vehículo
cuando se muestra el mensaje de aviso (indicando que puede que se limite la
carga/descarga de la batería híbrida [bate-
ría de tracción]), puede que la batería híbrida (batería de tracción) no funcione
correctamente. Si se muestra el mensaje
de aviso, limpie el orificio de ventilación de
admisión de aire inmediatamente.

5647-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES

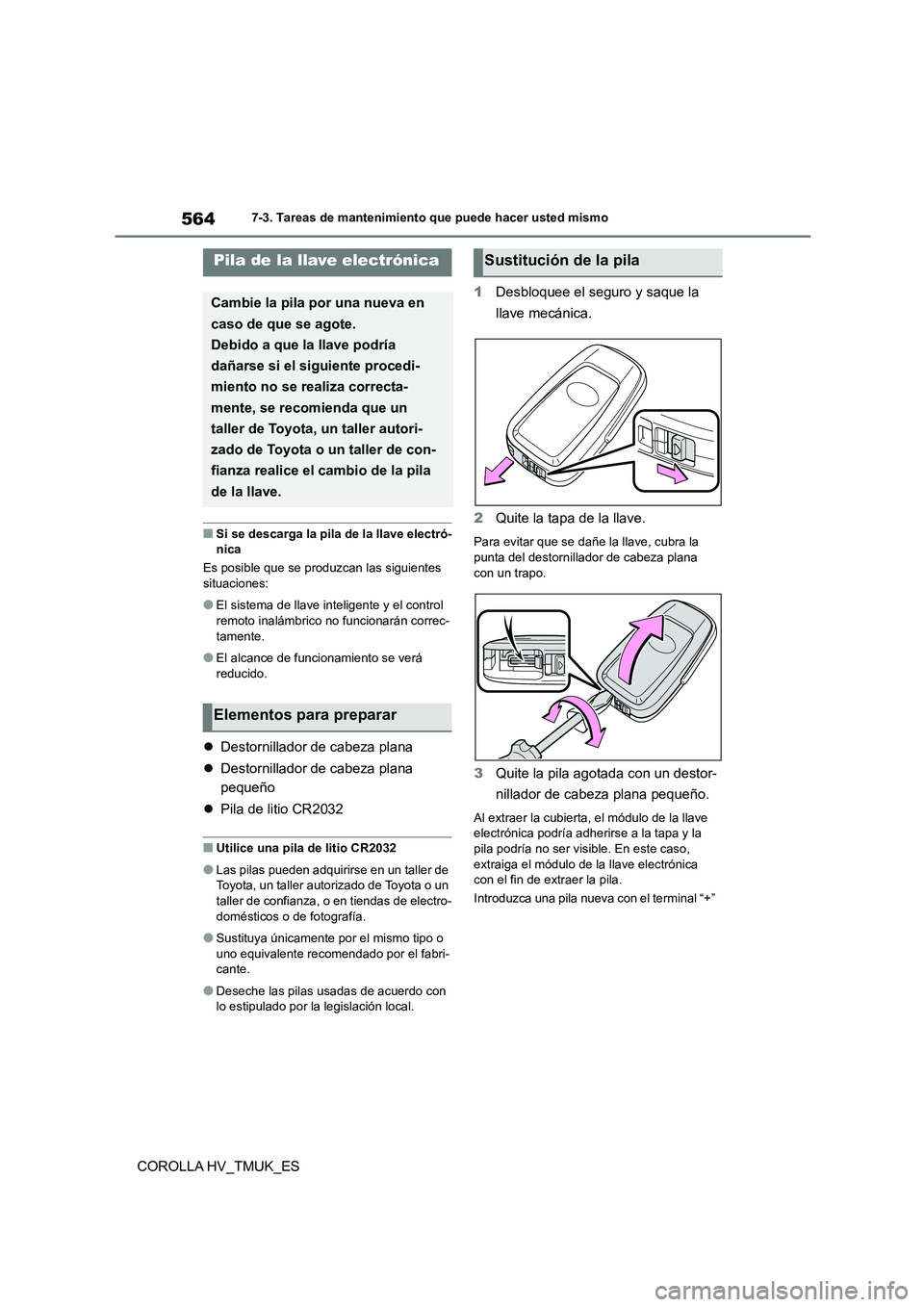

■Si se descarga la pila de la llave electró- nica
Es posible que se produzcan las siguientes
situaciones:
●El sistema de llave inteligente y el control
remoto inalámbrico no funcionarán correc-
tamente.
●El alcance de funcionamiento se verá
reducido.
 Destornillador de cabeza plana
 Destornillador de cabeza plana
pequeño
 Pila de litio CR2032
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un taller de
Toyota, un taller autorizado de Toyota o un
taller de confianza, o en tiendas de electro- domésticos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado por el fabri-
cante.
●Deseche las pilas usadas de acuerdo con
lo estipulado por la legislación local.
1 Desbloquee el seguro y saque la
llave mecánica.
2 Quite la tapa de la llave.
Para evitar que se dañe la llave, cubra la
punta del destornillador de cabeza plana
con un trapo.
3 Quite la pila agotada con un destor-
nillador de cabeza plana pequeño.
Al extraer la cubierta, el módulo de la llave electrónica podría adherirse a la tapa y la
pila podría no ser visible. En este caso,
extraiga el módulo de la llave electrónica con el fin de extraer la pila.
Introduzca una pila nueva con el terminal “+”
Pila de la llave electrónica
Cambie la pila por una nueva en
caso de que se agote.
Debido a que la llave podría
dañarse si el siguiente procedi-
miento no se realiza correcta-
mente, se recomienda que un
taller de Toyota, un taller autori-
zado de Toyota o un taller de con-
fianza realice el cambio de la pila
de la llave.
Elementos para preparar
Sustitución de la pila

565
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
orientado hacia arriba.

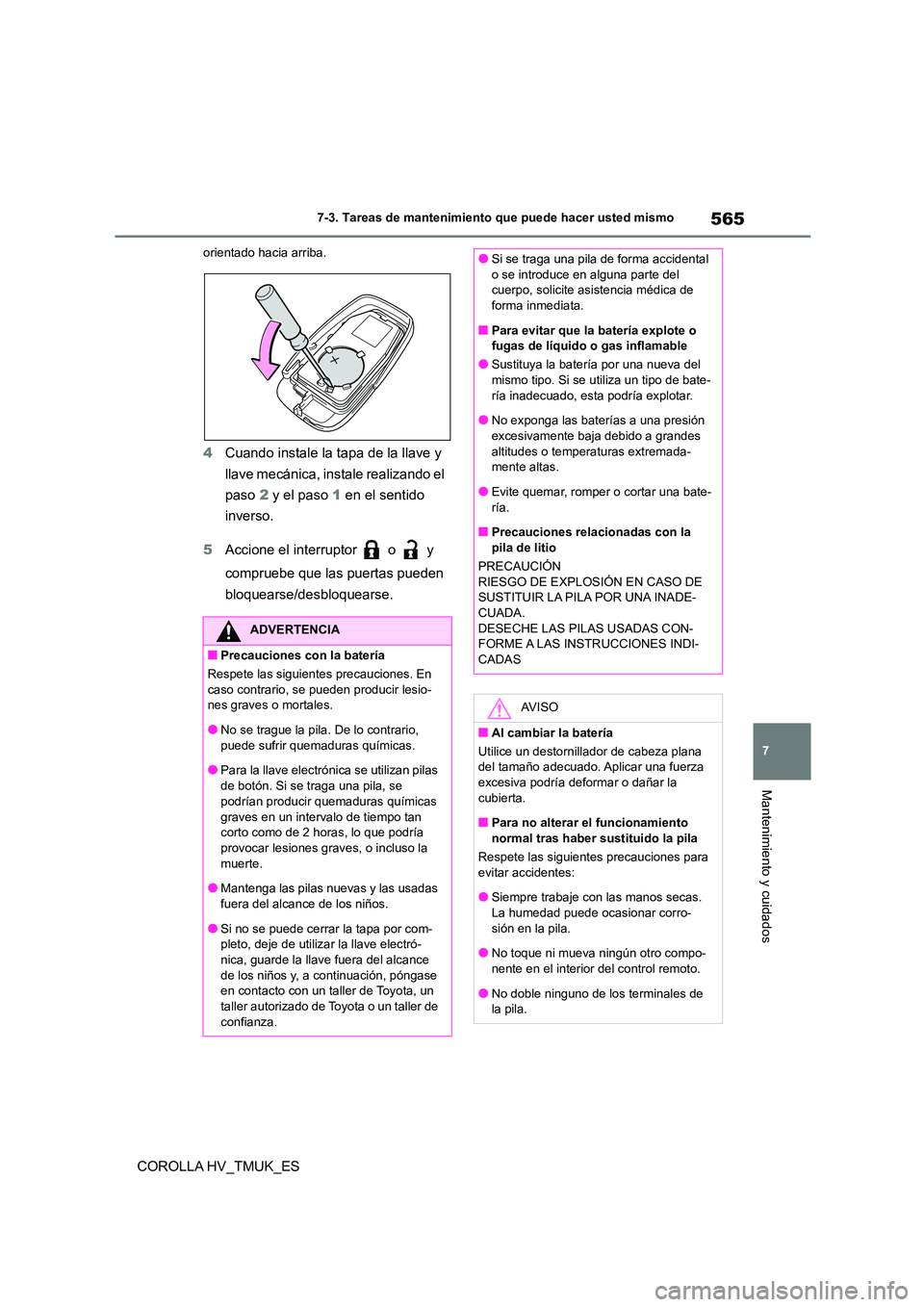

4 Cuando instale la tapa de la llave y
llave mecánica, instale realizando el
paso 2 y el paso 1 en el sentido
inverso.
5 Accione el interruptor o y
compruebe que las puertas pueden
bloquearse/desbloquearse.
ADVERTENCIA
■Precauciones con la batería
Respete las siguientes precauciones. En
caso contrario, se pueden producir lesio- nes graves o mortales.
●No se trague la pila. De lo contrario,
puede sufrir quemaduras químicas.
●Para la llave electrónica se utilizan pilas
de botón. Si se traga una pila, se
podrían producir quemaduras químicas
graves en un intervalo de tiempo tan corto como de 2 horas, lo que podría
provocar lesiones gr aves, o incluso la
muerte.
●Mantenga las pilas nuevas y las usadas
fuera del alcance de los niños.
●Si no se puede cerrar la tapa por com- pleto, deje de utilizar la llave electró-
nica, guarde la llave fuera del alcance
de los niños y, a continuación, póngase en contacto con un taller de Toyota, un
taller autorizado de Toyota o un taller de
confianza.
●Si se traga una pila de forma accidental
o se introduce en alguna parte del
cuerpo, solicite asistencia médica de forma inmediata.
■Para evitar que la batería explote o
fugas de líquido o gas inflamable
●Sustituya la batería por una nueva del mismo tipo. Si se utiliza un tipo de bate-
ría inadecuado, esta podría explotar.
●No exponga las baterías a una presión
excesivamente baja debido a grandes altitudes o temperaturas extremada-
mente altas.
●Evite quemar, romper o cortar una bate- ría.
■Precauciones relacionadas con la
pila de litio
PRECAUCIÓN RIESGO DE EXPLOSIÓN EN CASO DE
SUSTITUIR LA PILA POR UNA INADE-
CUADA. DESECHE LAS PILAS USADAS CON-
FORME A LAS INSTRUCCIONES INDI-
CADAS
AV I S O
■Al cambiar la batería
Utilice un destornillador de cabeza plana
del tamaño adecuado. Aplicar una fuerza excesiva podría deformar o dañar la
cubierta.
■Para no alterar el funcionamiento normal tras haber sustituido la pila
Respete las siguientes precauciones para
evitar accidentes:
●Siempre trabaje con las manos secas. La humedad puede ocasionar corro-
sión en la pila.
●No toque ni mueva ningún otro compo- nente en el interior del control remoto.
●No doble ninguno de los terminales de
la pila.

5667-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES

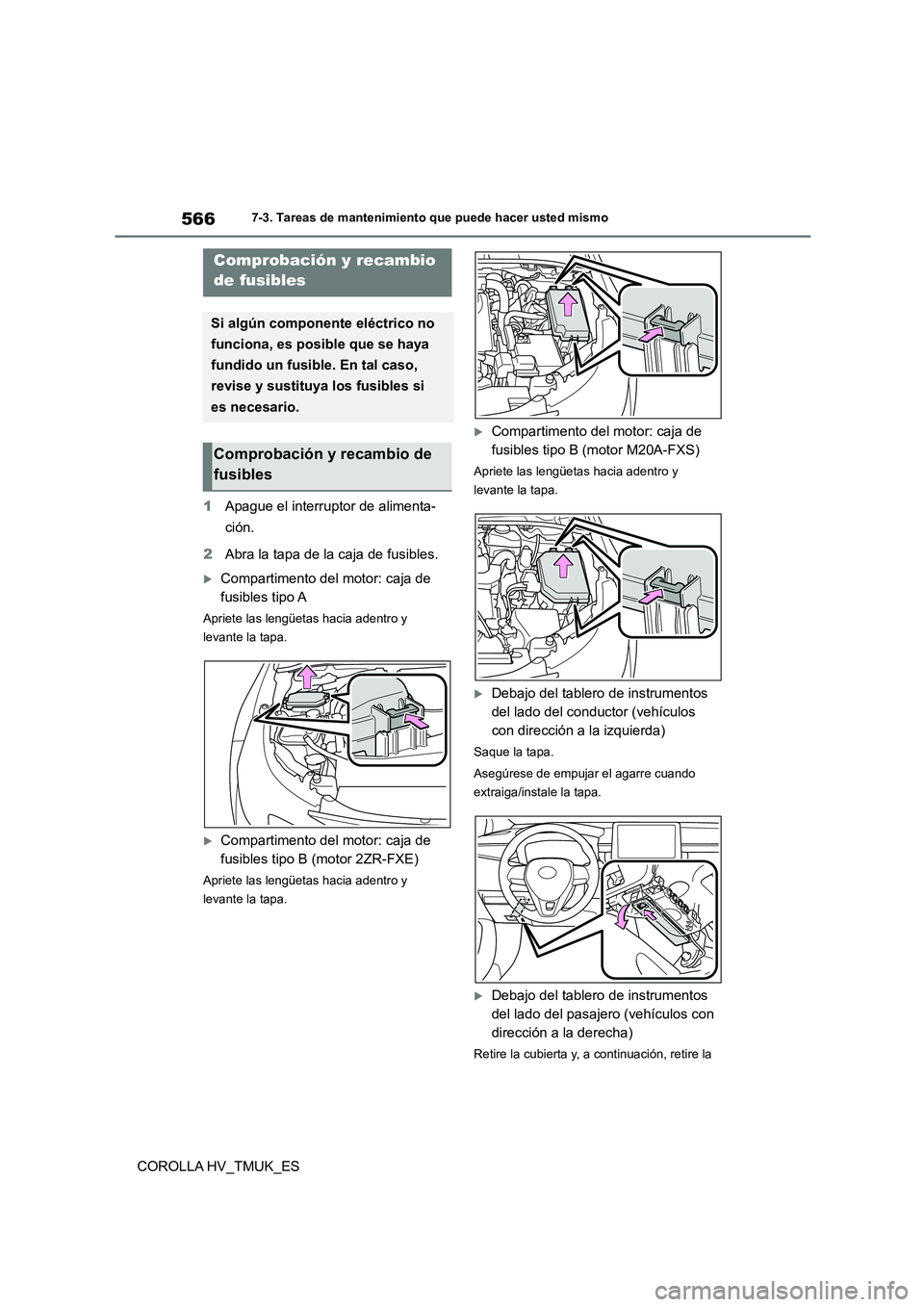

1 Apague el interruptor de alimenta-
ción.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor: caja de
fusibles tipo A
Apriete las lengüetas hacia adentro y
levante la tapa.
Compartimento del motor: caja de
fusibles tipo B (motor 2ZR-FXE)
Apriete las lengüetas hacia adentro y
levante la tapa.
Compartimento del motor: caja de
fusibles tipo B (motor M20A-FXS)
Apriete las lengüetas hacia adentro y
levante la tapa.
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
Retire la cubierta y, a continuación, retire la
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y sustituya los fusibles si
es necesario.
Comprobación y recambio de
fusibles

567
7
7-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
COROLLA HV_TMUK_ES
tapa.

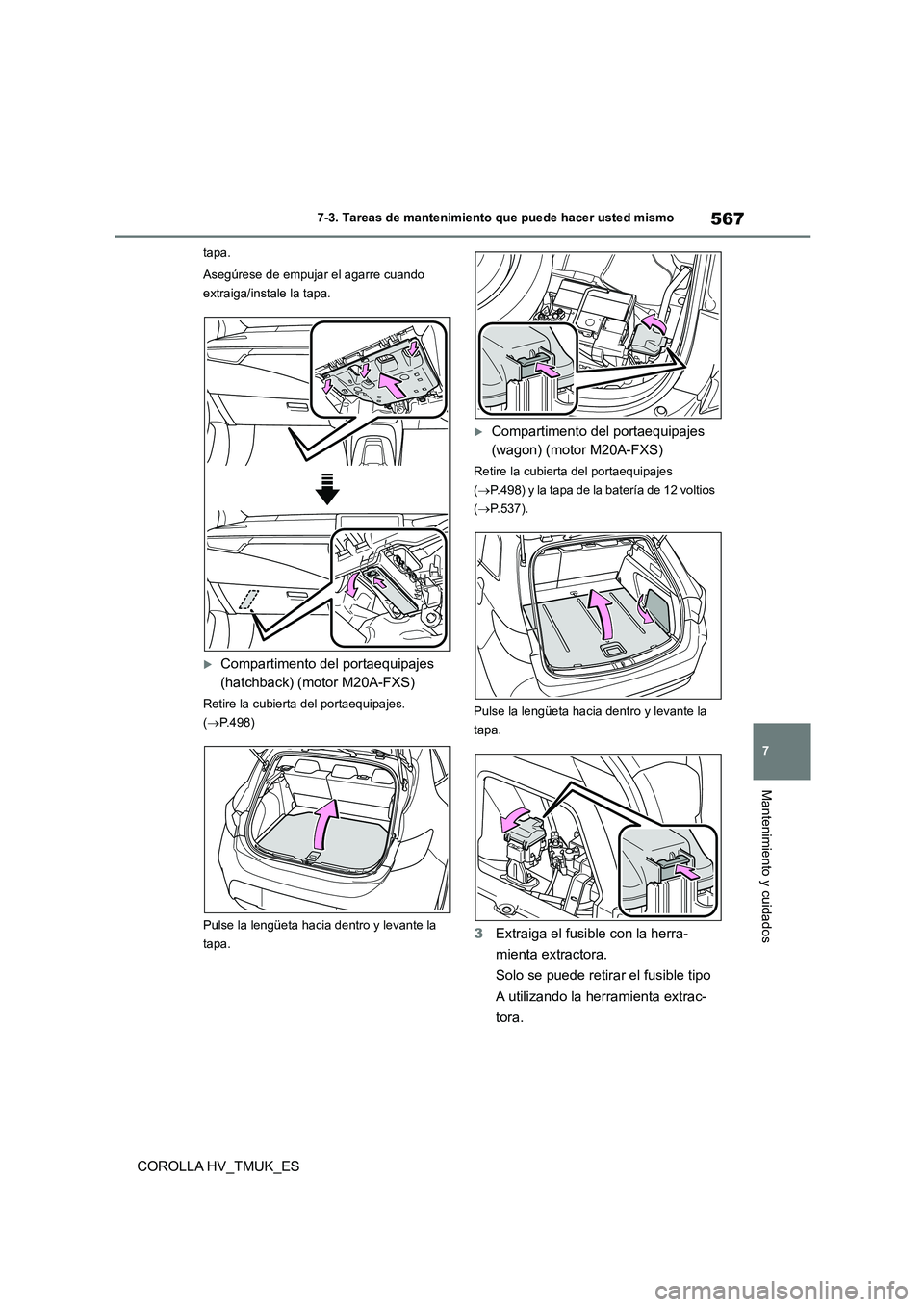

Asegúrese de empujar el agarre cuando
extraiga/instale la tapa.
Compartimento del portaequipajes
(hatchback) (motor M20A-FXS)
Retire la cubierta del portaequipajes.
( P.498)
Pulse la lengüeta hacia dentro y levante la
tapa.
Compartimento del portaequipajes
(wagon) (motor M20A-FXS)
Retire la cubierta del portaequipajes
( P.498) y la tapa de la batería de 12 voltios
( P.537).
Pulse la lengüeta hacia dentro y levante la
tapa.
3 Extraiga el fusible con la herra-
mienta extractora.
Solo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.

5687-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA HV_TMUK_ES
Motor 2ZR-FXE
Motor M20A-FXS

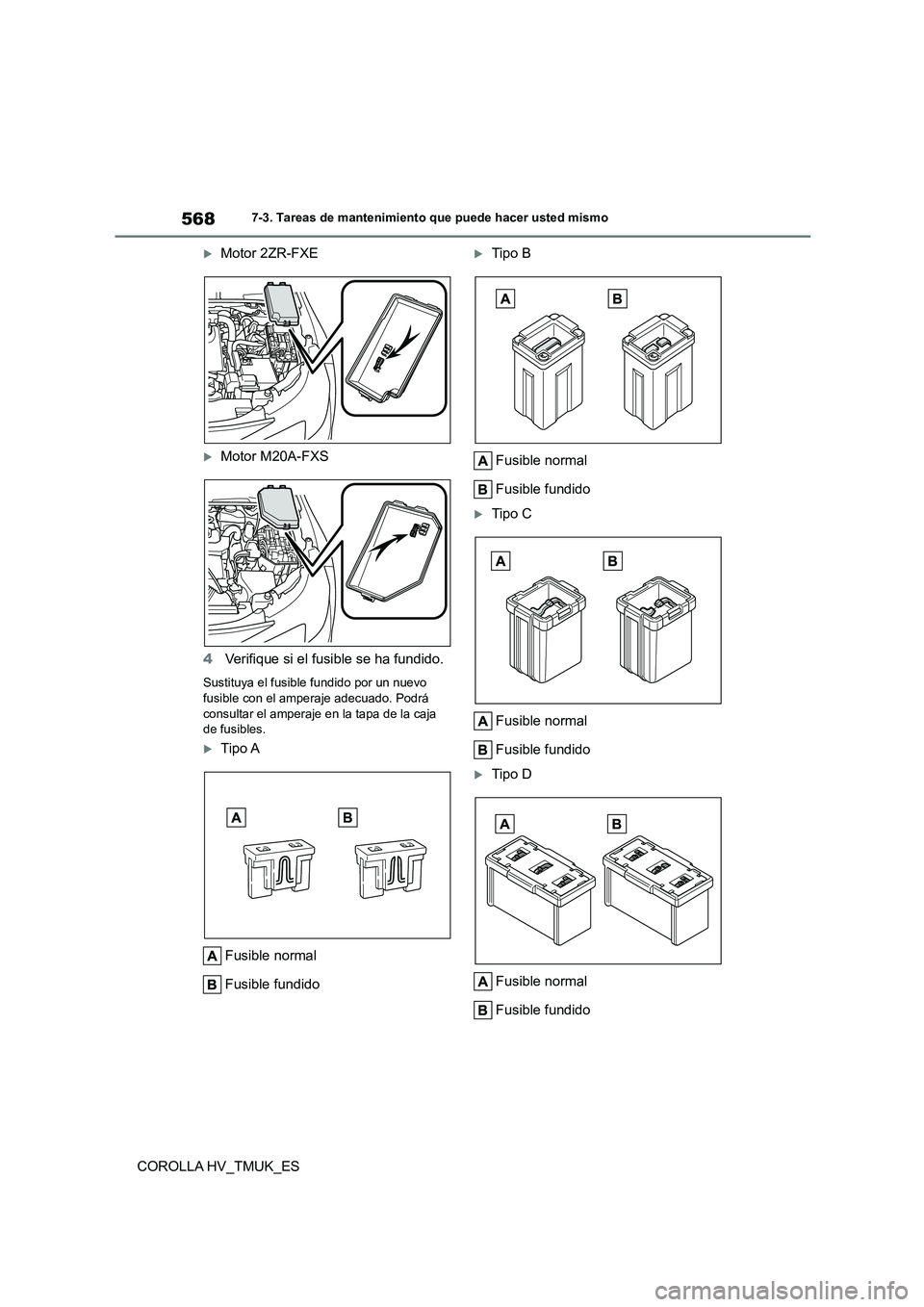

4 Verifique si el fusible se ha fundido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja
de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
