TOYOTA COROLLA HATCHBACK 2021 Manual del propietario (in Spanish)

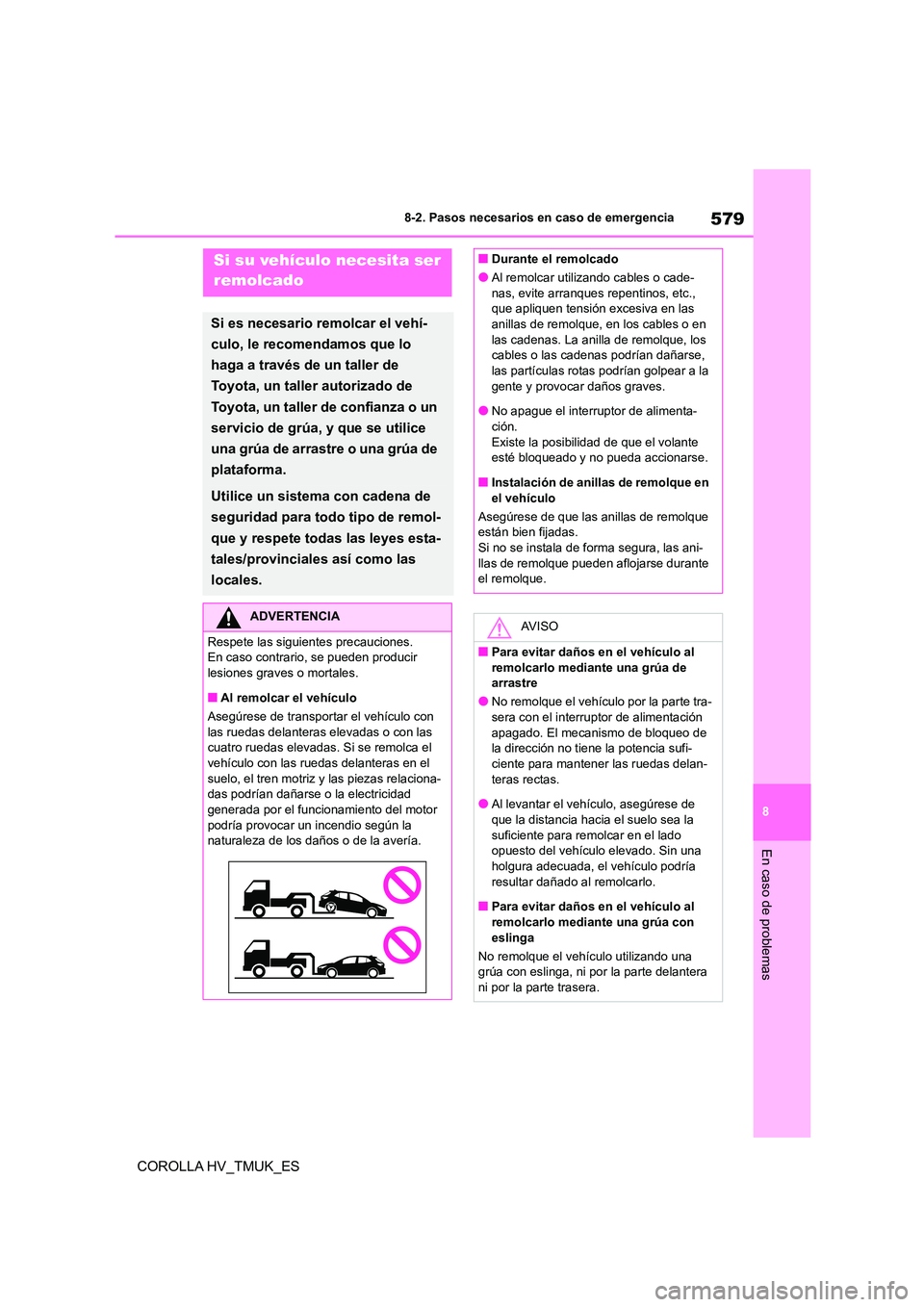

579
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
8-2.Pasos necesarios en caso de emergenciaSi su vehículo necesita ser
remolcado
Si es necesario remolcar el vehí-
culo, le recomendamos que lo
haga a través de un taller de
Toyota, un taller autorizado de
Toyota, un taller de confianza o un
servicio de grúa, y que se utilice
una grúa de arrastre o una grúa de
plataforma.
Utilice un sistema con cadena de
seguridad para todo tipo de remol-
que y respete todas las leyes esta-
tales/provinciales así como las
locales.
ADVERTENCIA
Respete las siguientes precauciones. En caso contrario, se pueden producir
lesiones graves o mortales.
■Al remolcar el vehículo
Asegúrese de transportar el vehículo con
las ruedas delanteras elevadas o con las cuatro ruedas elevadas. Si se remolca el
vehículo con las ruedas delanteras en el
suelo, el tren motriz y las piezas relaciona- das podrían dañarse o la electricidad
generada por el funcionamiento del motor
podría provocar un incendio según la naturaleza de los daños o de la avería.
■Durante el remolcado
●Al remolcar utilizando cables o cade-
nas, evite arranques repentinos, etc.,
que apliquen tensión excesiva en las anillas de remolque, en los cables o en
las cadenas. La anilla de remolque, los
cables o las cadenas podrían dañarse, las partículas rotas podrían golpear a la
gente y provocar daños graves.
●No apague el interruptor de alimenta-
ción. Existe la posibilidad de que el volante
esté bloqueado y no pueda accionarse.
■Instalación de anillas de remolque en el vehículo
Asegúrese de que las anillas de remolque
están bien fijadas.
Si no se instala de forma segura, las ani- llas de remolque pueden aflojarse durante
el remolque.
AV I S O
■Para evitar daños en el vehículo al
remolcarlo mediante una grúa de arrastre
●No remolque el vehículo por la parte tra-sera con el interruptor de alimentación
apagado. El mecanismo de bloqueo de
la dirección no tiene la potencia sufi- ciente para mantener las ruedas delan-
teras rectas.
●Al levantar el vehículo, asegúrese de que la distancia hacia el suelo sea la
suficiente para remolcar en el lado
opuesto del vehículo elevado. Sin una holgura adecuada, el vehículo podría
resultar dañado al remolcarlo.
■Para evitar daños en el vehículo al remolcarlo mediante una grúa con
eslinga
No remolque el vehículo utilizando una
grúa con eslinga, ni por la parte delantera ni por la parte trasera.

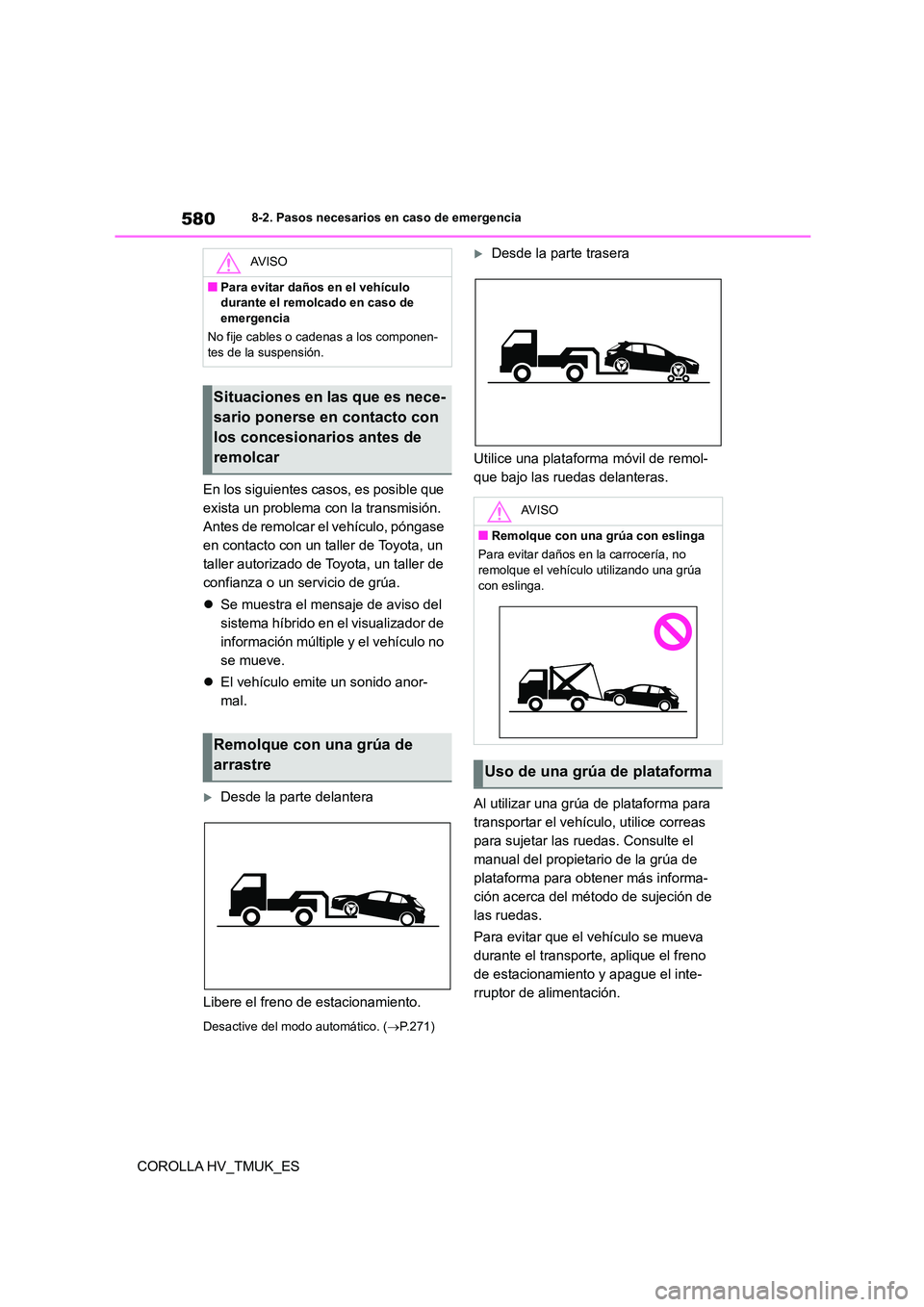

5808-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
En los siguientes casos, es posible que
exista un problema con la transmisión.
Antes de remolcar el vehículo, póngase
en contacto con un taller de Toyota, un
taller autorizado de Toyota, un taller de
confianza o un servicio de grúa.
 Se muestra el mensaje de aviso del
sistema híbrido en el visualizador de
información múltiple y el vehículo no
se mueve.
 El vehículo emite un sonido anor-
mal.
Desde la parte delantera
Libere el freno de estacionamiento.
Desactive del modo automático. ( P.271)
Desde la parte trasera
Utilice una plataforma móvil de remol-
que bajo las ruedas delanteras.
Al utilizar una grúa de plataforma para
transportar el vehículo, utilice correas
para sujetar las ruedas. Consulte el
manual del propietario de la grúa de
plataforma para obtener más informa-
ción acerca del método de sujeción de
las ruedas.
Para evitar que el vehículo se mueva
durante el transporte, aplique el freno
de estacionamiento y apague el inte-
rruptor de alimentación.
AV I S O
■Para evitar daños en el vehículo
durante el remolcado en caso de
emergencia
No fije cables o cadenas a los componen- tes de la suspensión.
Situaciones en las que es nece-
sario ponerse en contacto con
los concesionarios antes de
remolcar
Remolque con una grúa de
arrastre
AV I S O
■Remolque con una grúa con eslinga
Para evitar daños en la carrocería, no remolque el vehículo utilizando una grúa
con eslinga.
Uso de una grúa de plataforma

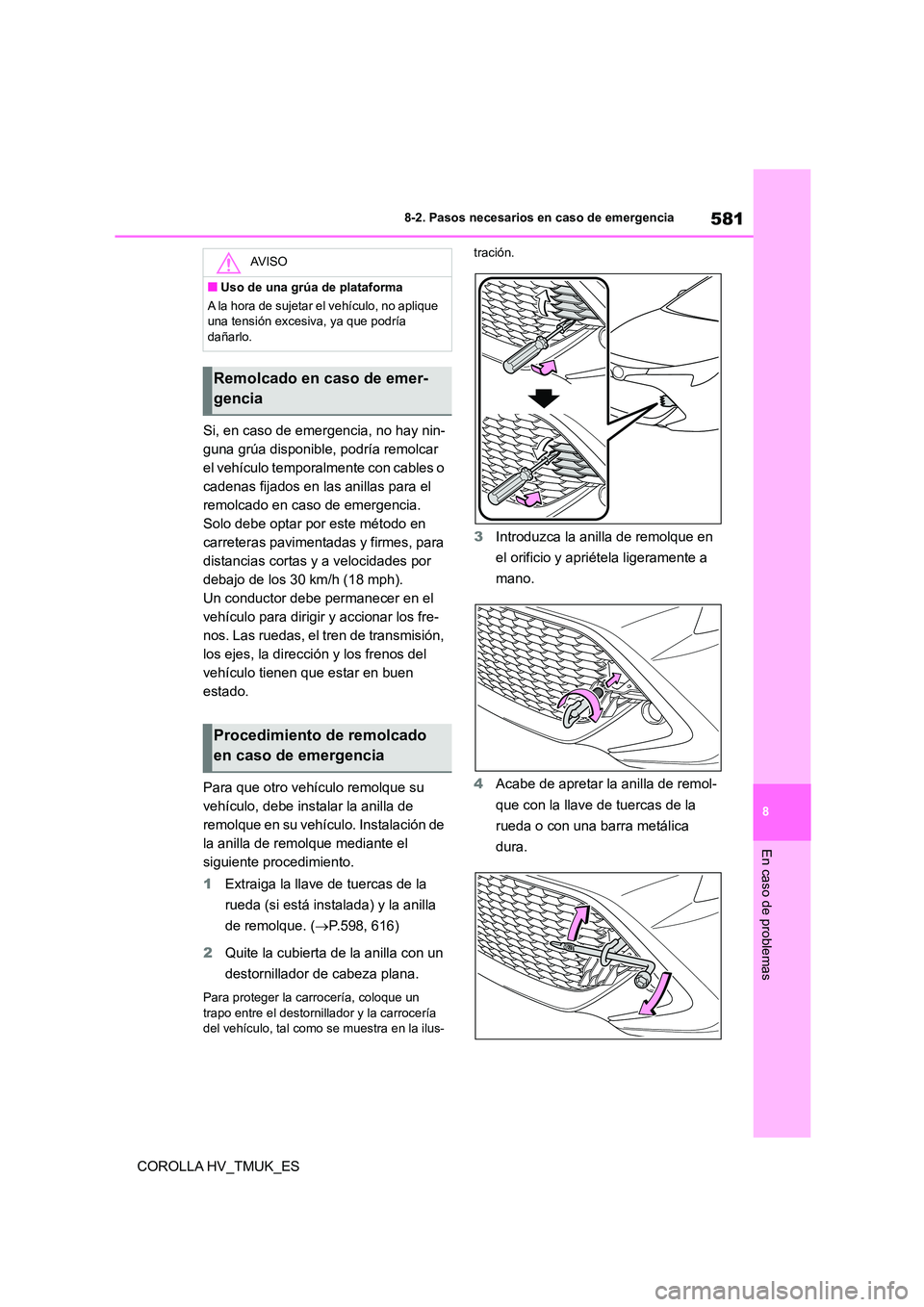

581
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
Si, en caso de emergencia, no hay nin-
guna grúa disponible, podría remolcar
el vehículo temporalmente con cables o
cadenas fijados en las anillas para el
remolcado en caso de emergencia.
Solo debe optar por este método en
carreteras pavimentadas y firmes, para
distancias cortas y a velocidades por
debajo de los 30 km/h (18 mph).
Un conductor debe permanecer en el
vehículo para dirigir y accionar los fre-
nos. Las ruedas, el tren de transmisión,
los ejes, la dirección y los frenos del
vehículo tienen que estar en buen
estado.
Para que otro vehículo remolque su
vehículo, debe instalar la anilla de
remolque en su vehículo. Instalación de
la anilla de remolque mediante el
siguiente procedimiento.
1 Extraiga la llave de tuercas de la
rueda (si está instalada) y la anilla
de remolque. ( P.598, 616)
2 Quite la cubierta de la anilla con un
destornillador de cabeza plana.
Para proteger la carrocería, coloque un trapo entre el destornillador y la carrocería
del vehículo, tal como se muestra en la ilus-
tración.
3 Introduzca la anilla de remolque en
el orificio y apriétela ligeramente a
mano.
4 Acabe de apretar la anilla de remol-
que con la llave de tuercas de la
rueda o con una barra metálica
dura.
AV I S O
■Uso de una grúa de plataforma
A la hora de sujetar el vehículo, no aplique
una tensión excesiva, ya que podría
dañarlo.
Remolcado en caso de emer-
gencia
Procedimiento de remolcado
en caso de emergencia

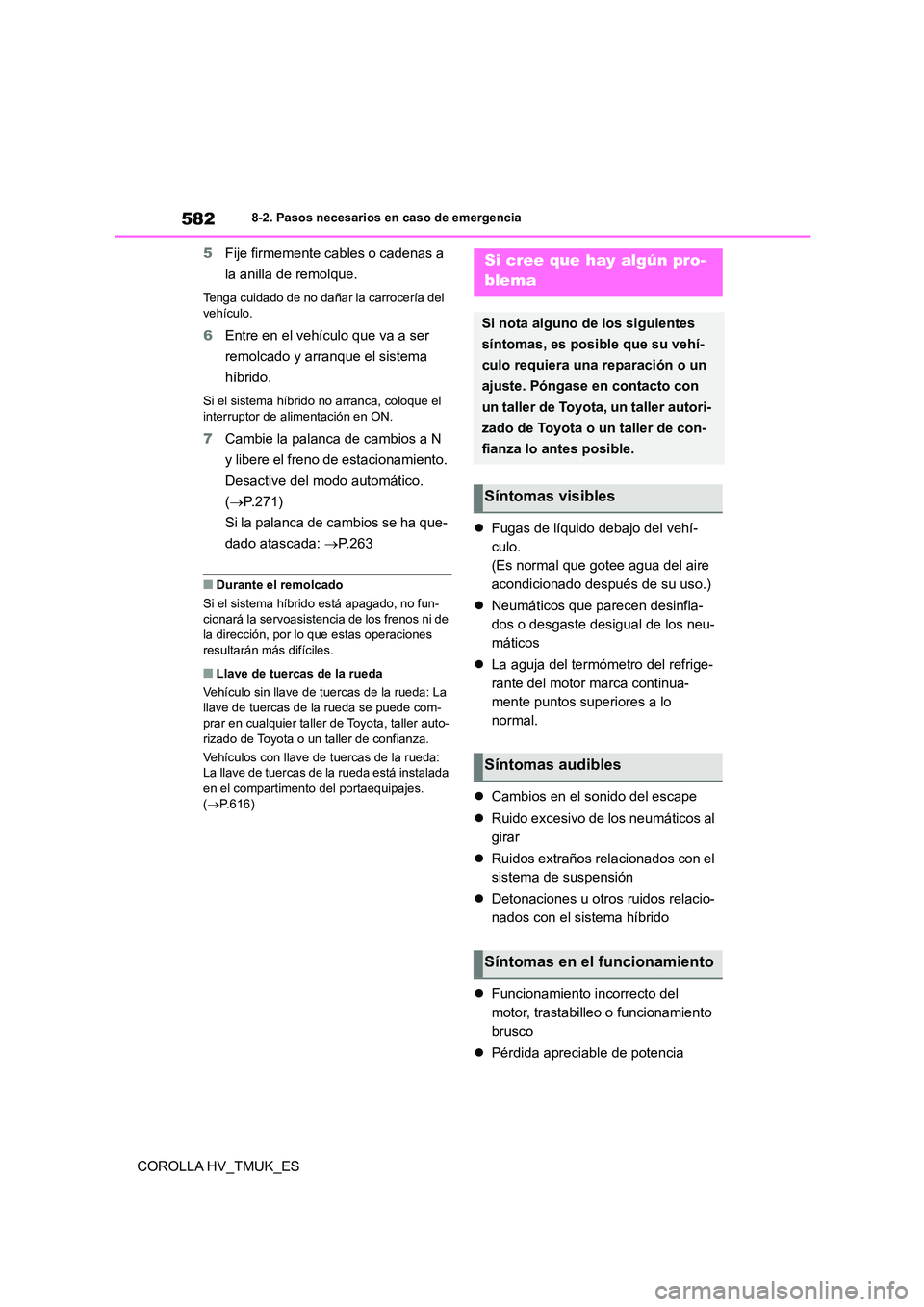

5828-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
5 Fije firmemente cables o cadenas a
la anilla de remolque.
Tenga cuidado de no dañar la carrocería del
vehículo.
6 Entre en el vehículo que va a ser
remolcado y arranque el sistema
híbrido.
Si el sistema híbrido no arranca, coloque el
interruptor de alimentación en ON.
7 Cambie la palanca de cambios a N
y libere el freno de estacionamiento.
Desactive del modo automático.
( P.271)
Si la palanca de cambios se ha que-
dado atascada: P.263
■Durante el remolcado
Si el sistema híbrido está apagado, no fun- cionará la servoasistencia de los frenos ni de
la dirección, por lo que estas operaciones
resultarán más difíciles.
■Llave de tuercas de la rueda
Vehículo sin llave de tuercas de la rueda: La llave de tuercas de la rueda se puede com-
prar en cualquier taller de Toyota, taller auto-
rizado de Toyota o un taller de confianza.
Vehículos con llave de tuercas de la rueda: La llave de tuercas de la rueda está instalada
en el compartimento del portaequipajes.
( P.616)
Fugas de líquido debajo del vehí-
culo.
(Es normal que gotee agua del aire
acondicionado después de su uso.)
 Neumáticos que parecen desinfla-
dos o desgaste desigual de los neu-
máticos
 La aguja del termómetro del refrige-
rante del motor marca continua-
mente puntos superiores a lo
normal.
 Cambios en el sonido del escape
 Ruido excesivo de los neumáticos al
girar
 Ruidos extraños relacionados con el
sistema de suspensión
 Detonaciones u otros ruidos relacio-
nados con el sistema híbrido
 Funcionamiento incorrecto del
motor, trastabilleo o funcionamiento
brusco
 Pérdida apreciable de potencia
Si cree que hay algún pro-
blema
Si nota alguno de los siguientes
síntomas, es posible que su vehí-
culo requiera una reparación o un
ajuste. Póngase en contacto con
un taller de Toyota, un taller autori-
zado de Toyota o un taller de con-
fianza lo antes posible.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento

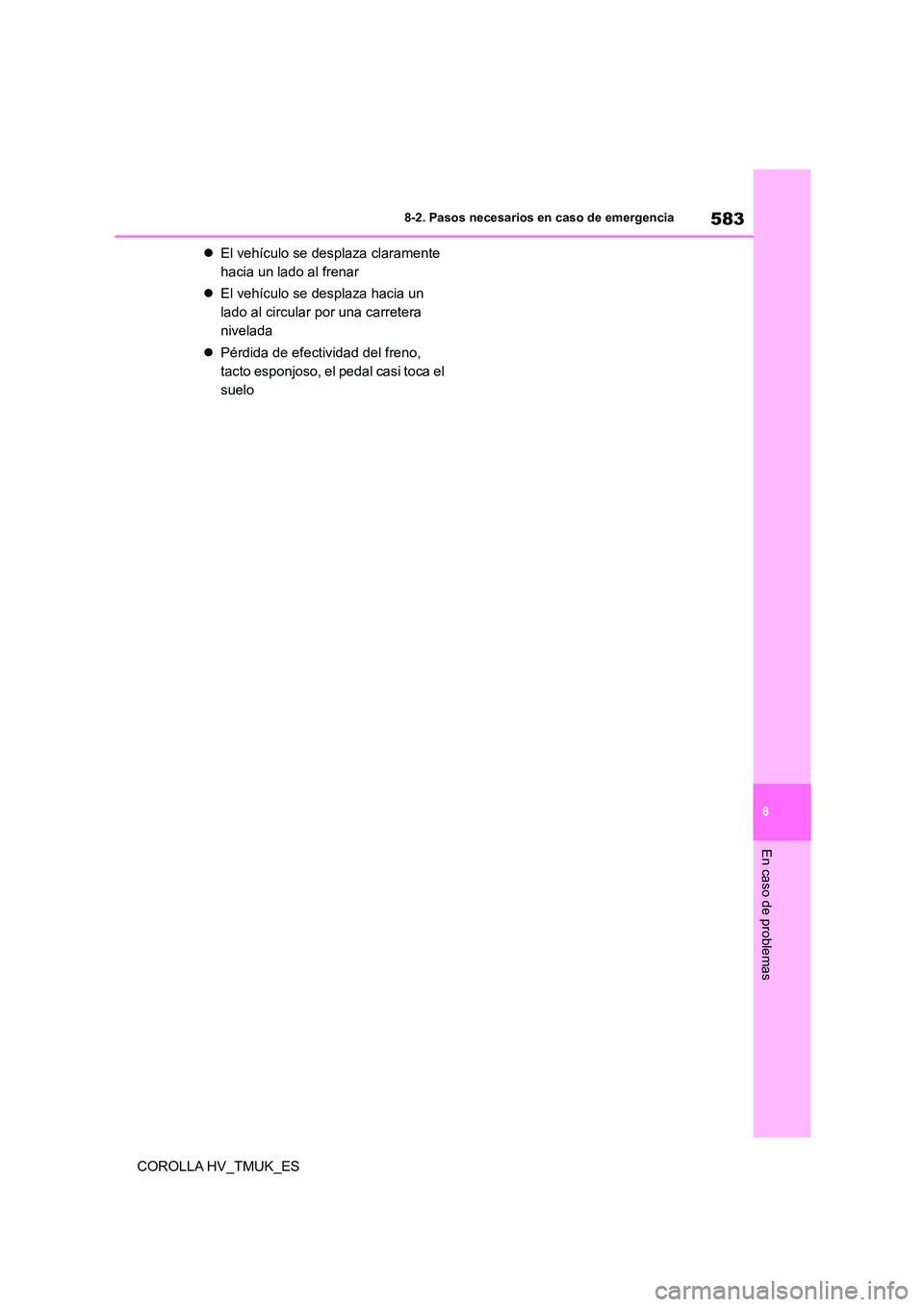

583
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
 El vehículo se desplaza claramente
hacia un lado al frenar
 El vehículo se desplaza hacia un
lado al circular por una carretera
nivelada
 Pérdida de efectividad del freno,
tacto esponjoso, el pedal casi toca el
suelo

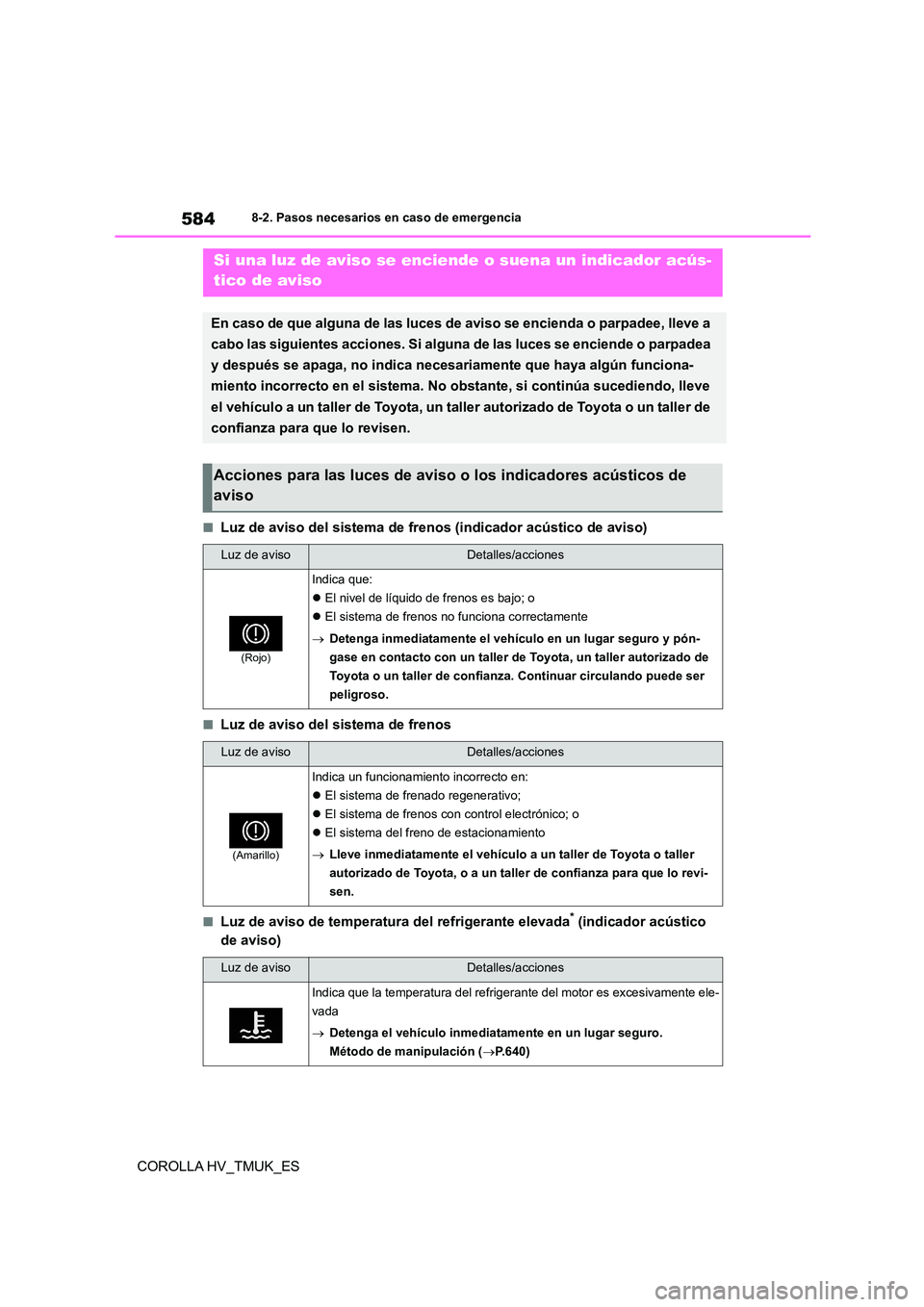

5848-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
■Luz de aviso del sistema de frenos (indicador acústico de aviso)
■Luz de aviso del sistema de frenos
■Luz de aviso de temperatura del refrigerante elevada* (indicador acústico
de aviso)
Si una luz de aviso se enciende o suena un indicador acús-
tico de aviso
En caso de que alguna de las luces de aviso se encienda o parpadee, lleve a
cabo las siguientes acciones. Si alguna de las luces se enciende o parpadea
y después se apaga, no indica necesariamente que haya algún funciona-
miento incorrecto en el sistema. No obstante, si continúa sucediendo, lleve
el vehículo a un taller de Toyota, un taller autorizado de Toyota o un taller de
confianza para que lo revisen.
Acciones para las luces de aviso o los indicadores acústicos de
aviso
Luz de avisoDetalles/acciones
(Rojo)
Indica que:
 El nivel de líquido de frenos es bajo; o
 El sistema de frenos no funciona correctamente
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza. Continuar circulando puede ser
peligroso.
Luz de avisoDetalles/acciones
(Amarillo)
Indica un funcionamiento incorrecto en:
 El sistema de frenado regenerativo;
 El sistema de frenos con control electrónico; o
 El sistema del freno de estacionamiento
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Luz de avisoDetalles/acciones
Indica que la temperatura del refriger ante del motor es excesivamente ele-
vada
 Detenga el vehículo inmediatamente en un lugar seguro.
Método de manipulación ( P.640)

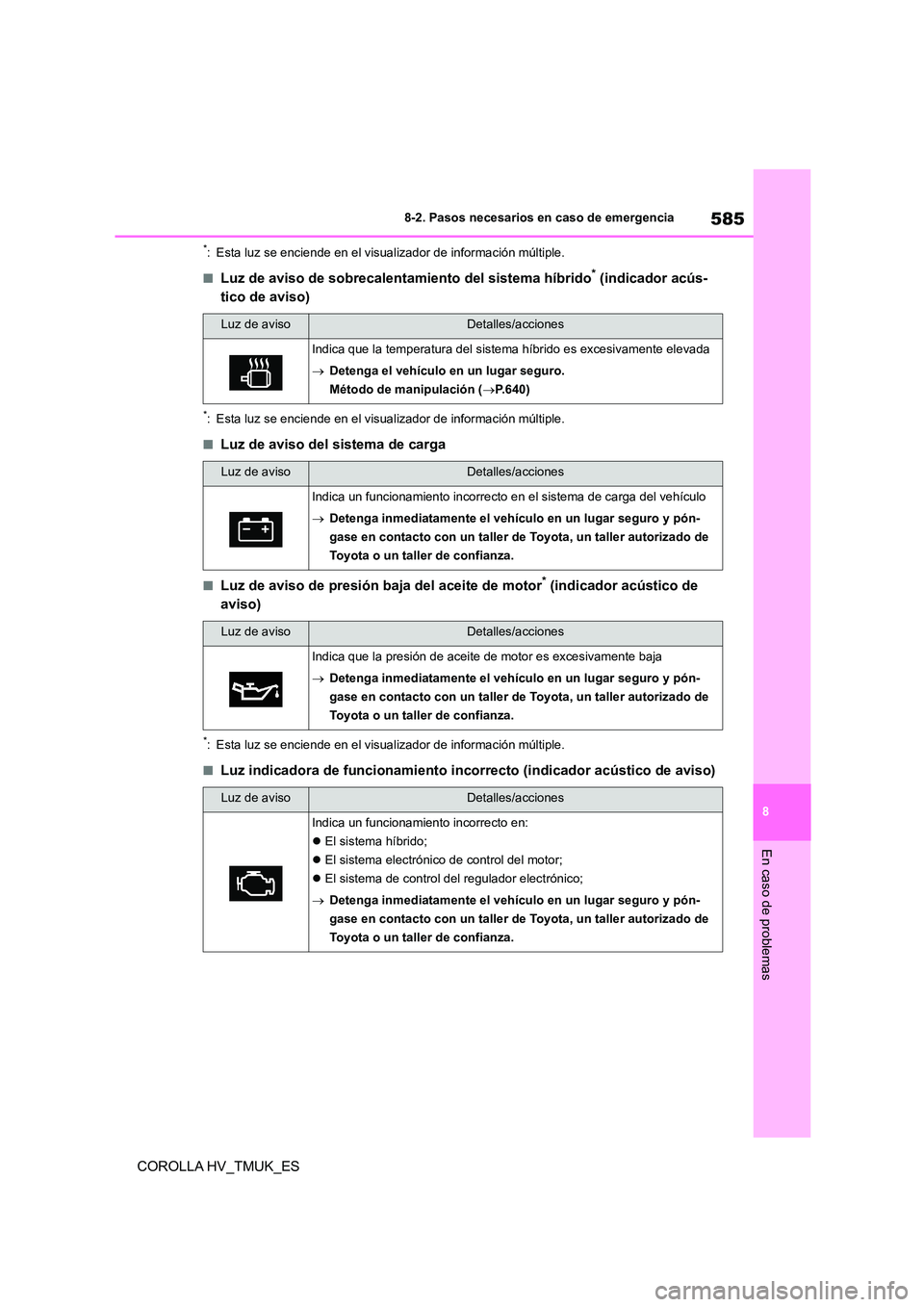

585
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
*: Esta luz se enciende en el visual izador de información múltiple.
■Luz de aviso de sobrecalentamiento del sistema híbrido* (indicador acús-
tico de aviso)
*: Esta luz se enciende en el visual izador de información múltiple.
■Luz de aviso del sistema de carga
■Luz de aviso de presión baja del aceite de motor* (indicador acústico de
aviso)
*: Esta luz se enciende en el visual izador de información múltiple.
■Luz indicadora de funcionamiento incorrecto (indicador acústico de aviso)
Luz de avisoDetalles/acciones
Indica que la temperatura del sistema híbrido es excesivamente elevada
 Detenga el vehículo en un lugar seguro.
Método de manipulación ( P.640)
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en el sistema de carga del vehículo
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Luz de avisoDetalles/acciones
Indica que la presión de aceite de motor es excesivamente baja
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en:
 El sistema híbrido;
 El sistema electrónico de control del motor;
 El sistema de control del regulador electrónico;
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.

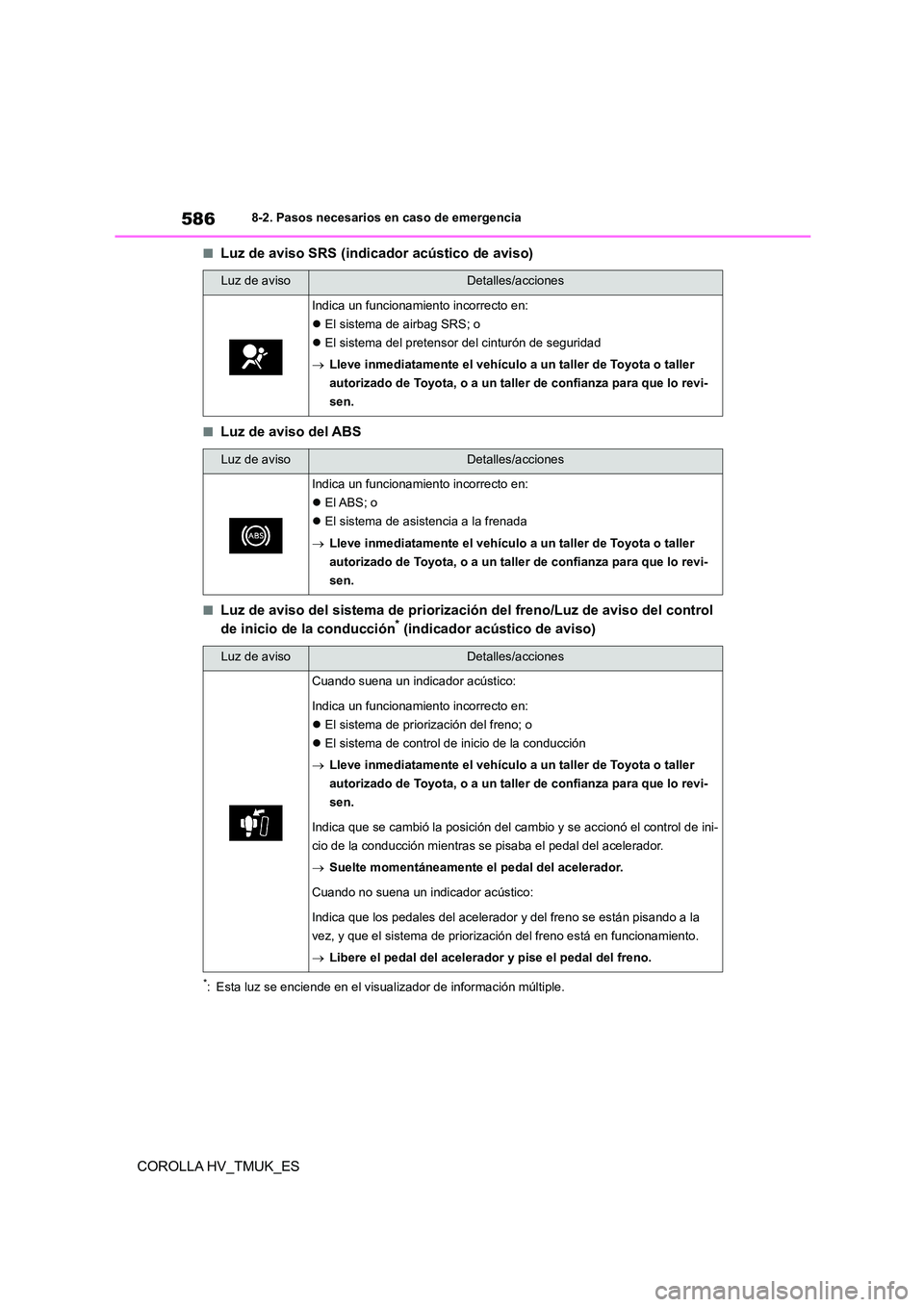

5868-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
■Luz de aviso SRS (indicador acústico de aviso)
■Luz de aviso del ABS
■Luz de aviso del sistema de priorización del freno/Luz de aviso del control
de inicio de la conducción* (indicador acústico de aviso)
*: Esta luz se enciende en el visual izador de información múltiple.
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en:
 El sistema de airbag SRS; o
 El sistema del pretensor del cinturón de seguridad
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en:
 El ABS; o
 El sistema de asistencia a la frenada
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Luz de avisoDetalles/acciones
Cuando suena un indicador acústico:
Indica un funcionamiento incorrecto en:
 El sistema de priorización del freno; o
 El sistema de control de inicio de la conducción
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Indica que se cambió la posición del cambio y se accionó el control de ini-
cio de la conducción mientras se pisaba el pedal del acelerador.
 Suelte momentáneamente el pedal del acelerador.
Cuando no suena un indicador acústico:
Indica que los pedales del acelerador y del freno se están pisando a la
vez, y que el sistema de priorización del freno está en funcionamiento.
 Libere el pedal del acelerador y pise el pedal del freno.

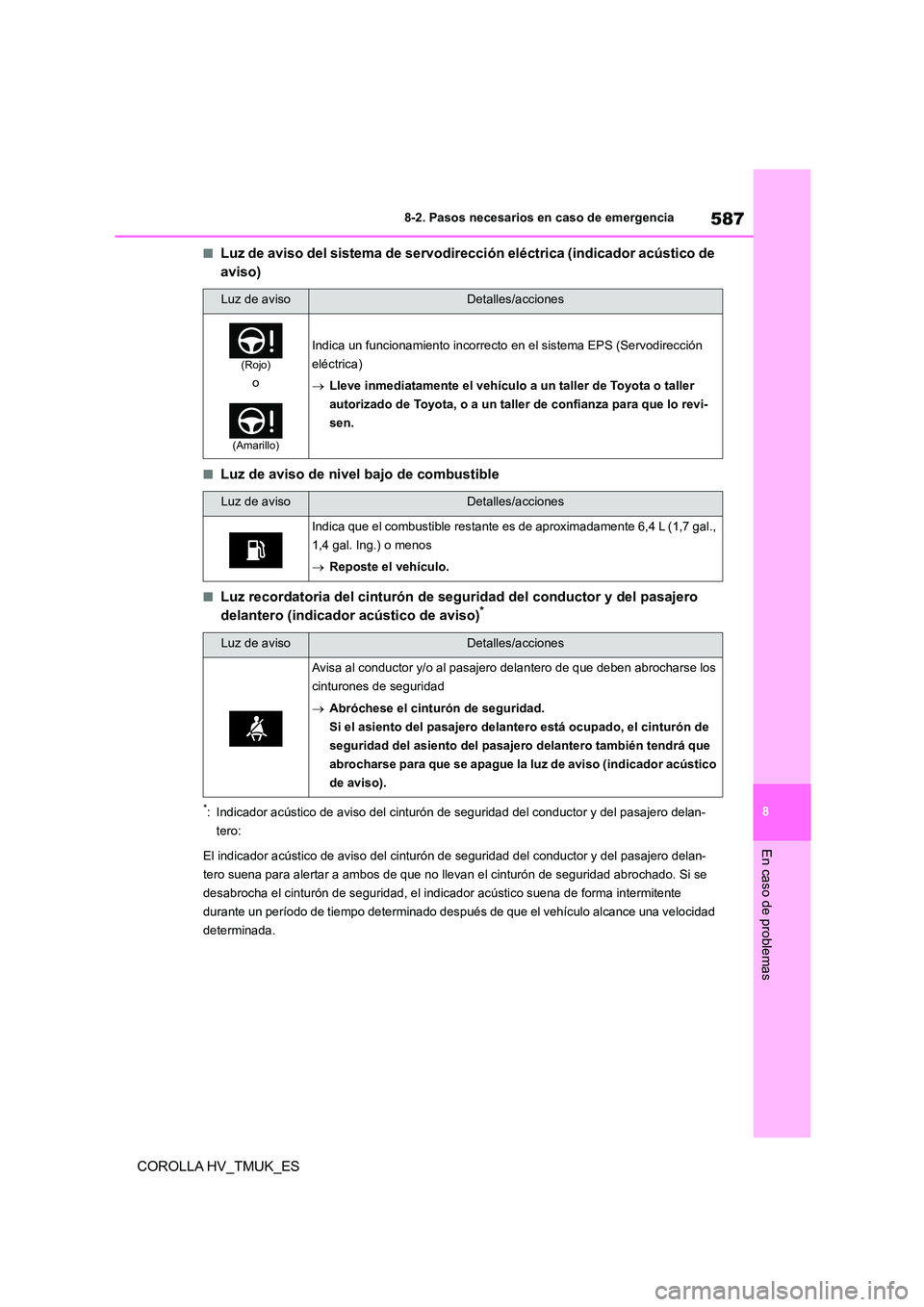

587
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
COROLLA HV_TMUK_ES
■Luz de aviso del sistema de servodirección eléctrica (indicador acústico de
aviso)
■Luz de aviso de nivel bajo de combustible
■Luz recordatoria del cinturón de seguridad del conductor y del pasajero
delantero (indicador acústico de aviso)*
*: Indicador acústico de aviso del cinturón de seguridad del conductor y del pasajero delan-
tero:
El indicador acústico de avis o del cinturón de seguridad del conductor y del pasajero delan-
tero suena para alertar a ambos de que no llevan el cinturón de seguridad abrochado. Si se
desabrocha el cinturón de seguridad, el indi cador acústico suena de forma intermitente
durante un período de tiempo determinado después de que el vehículo alcance una velocidad
determinada.
Luz de avisoDetalles/acciones
(Rojo)
o
(Amarillo)
Indica un funcionamiento incorrecto en el sistema EPS (Servodirección
eléctrica)
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Luz de avisoDetalles/acciones
Indica que el combustible restante es de aproximadamente 6,4 L (1,7 gal.,
1,4 gal. Ing.) o menos
 Reposte el vehículo.
Luz de avisoDetalles/acciones
Avisa al conductor y/o al pasajero delantero de que deben abrocharse los
cinturones de seguridad
 Abróchese el cinturón de seguridad.
Si el asiento del pasajero delantero está ocupado, el cinturón de
seguridad del asiento del pasajero delantero también tendrá que
abrocharse para que se apague la luz de aviso (indicador acústico
de aviso).

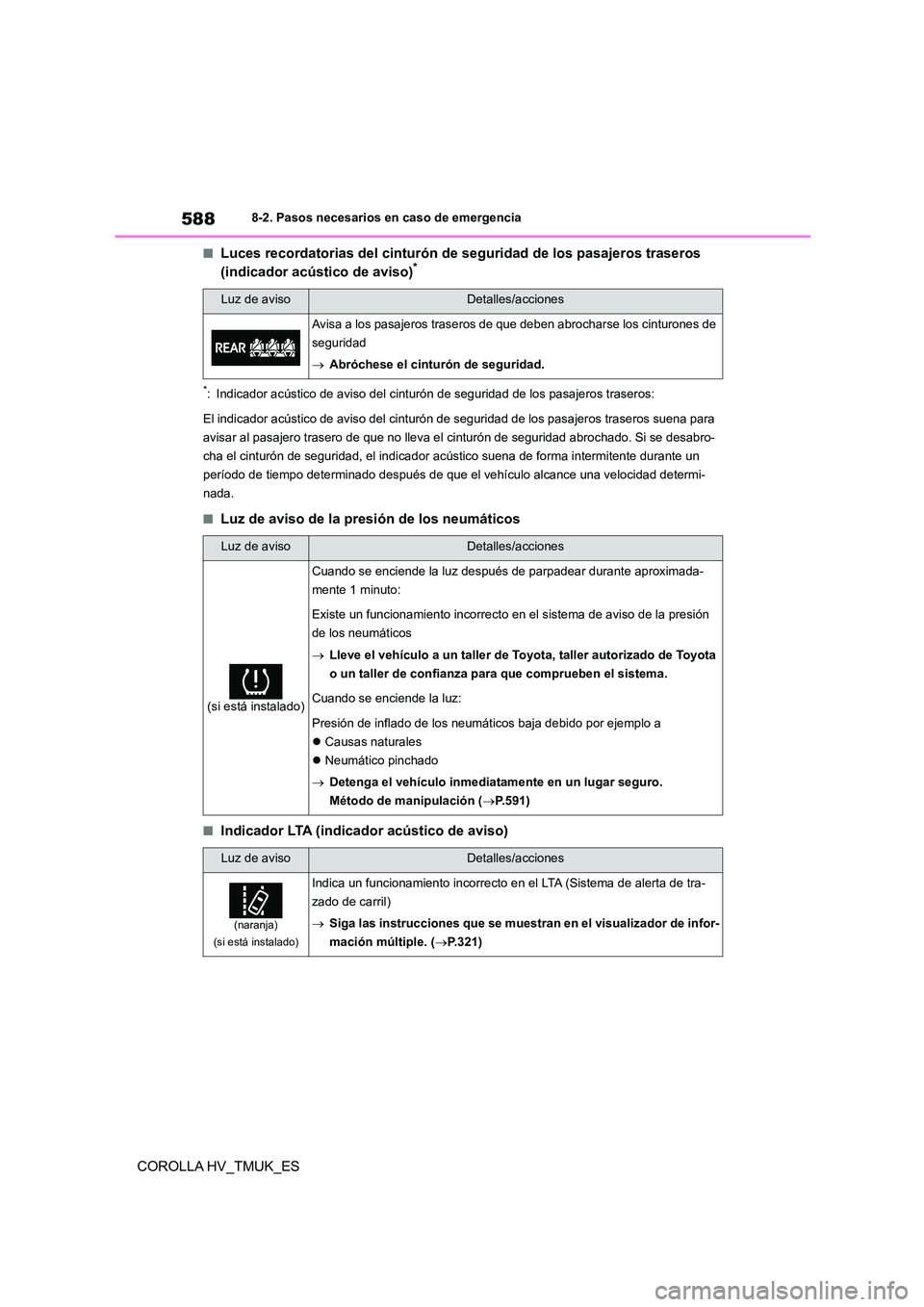

5888-2. Pasos necesarios en caso de emergencia
COROLLA HV_TMUK_ES
■Luces recordatorias del cinturón de seguridad de los pasajeros traseros
(indicador acústico de aviso)*
*: Indicador acústico de aviso del cinturón de seguridad de los pasajeros traseros:
El indicador acústico de aviso del cinturón de seguridad de los pasajeros traseros suena para
avisar al pasajero trasero de que no lleva el cinturón de seguridad abrochado. Si se desabro-
cha el cinturón de seguridad, el indicador acústico suena de forma intermitente durante un
período de tiempo determinado después de que el vehículo alcance una velocidad determi-
nada.
■Luz de aviso de la presión de los neumáticos
■Indicador LTA (indicador acústico de aviso)
Luz de avisoDetalles/acciones
Avisa a los pasajeros traseros de que deben abrocharse los cinturones de
seguridad
 Abróchese el cinturón de seguridad.
Luz de avisoDetalles/acciones
(si está instalado)
Cuando se enciende la luz después de parpadear durante aproximada-
mente 1 minuto:
Existe un funcionamiento incorrecto en el sistema de aviso de la presión
de los neumáticos
 Lleve el vehículo a un taller de Toyota, taller autorizado de Toyota
o un taller de confianza para que comprueben el sistema.
Cuando se enciende la luz:
Presión de inflado de los neumáticos baja debido por ejemplo a
 Causas naturales
 Neumático pinchado
 Detenga el vehículo inmediatamente en un lugar seguro.
Método de manipulación ( P.591)
Luz de avisoDetalles/acciones
(naranja)
(si está instalado)
Indica un funcionamiento incorrecto en el LTA (Sistema de alerta de tra-
zado de carril)
 Siga las instrucciones que se muestran en el visualizador de infor-
mación múltiple. ( P.321)
