5798-2. Mesures à prendre en cas d'urgence
8
En cas de problème
COROLLA H/B_D

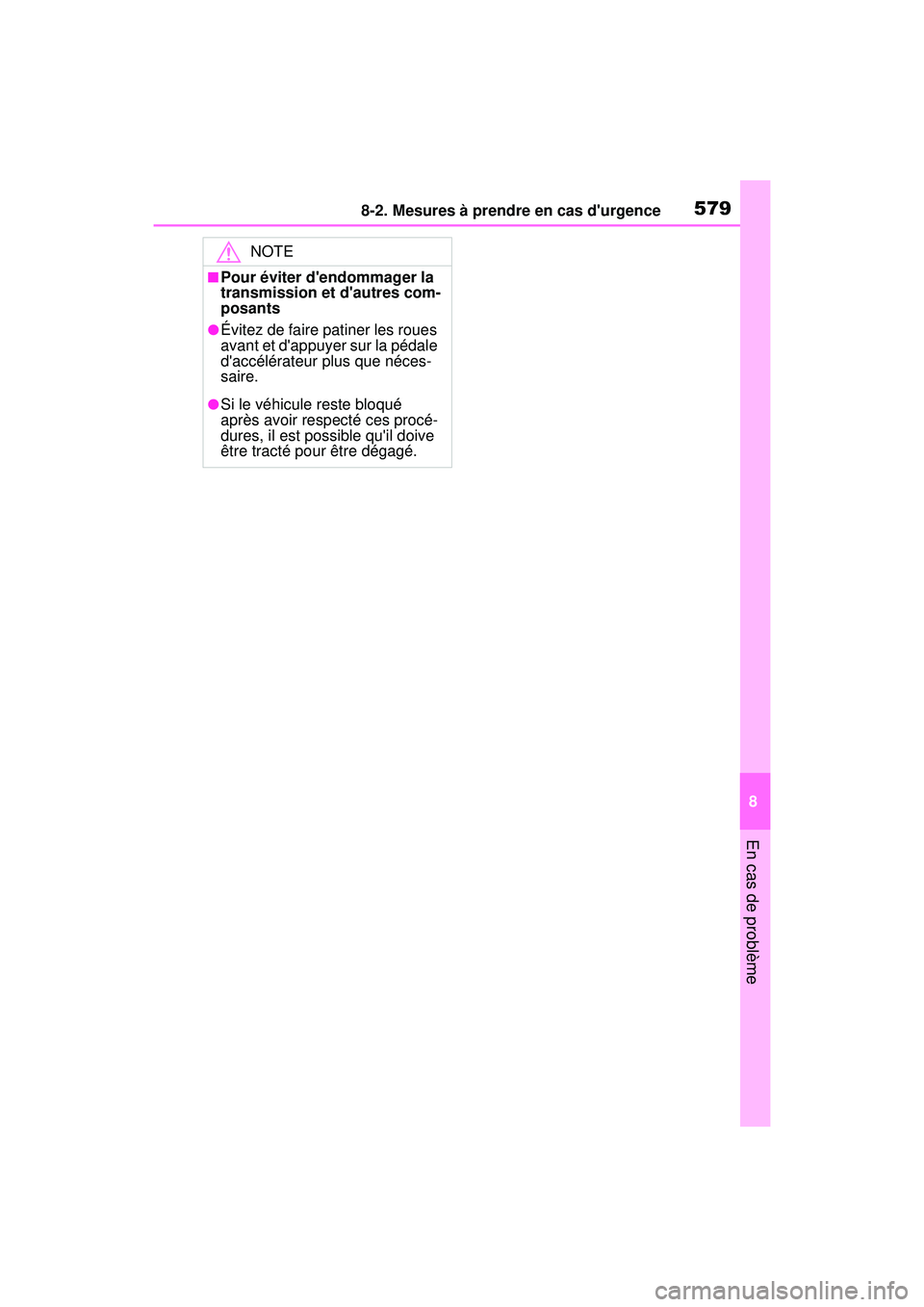

NOTE
■Pour éviter d'endommager la
transmission et d'autres com-
posants
●Évitez de faire patiner les roues
avant et d'appuyer sur la pédale
d'accélérateur plus que néces-
saire.
●Si le véhicule reste bloqué
après avoir respecté ces procé-
dures, il est possible qu'il doive
être tracté pour être dégagé.

5808-2. Mesures à prendre en cas d'urgence
COROLLA H/B_D

581
9
9

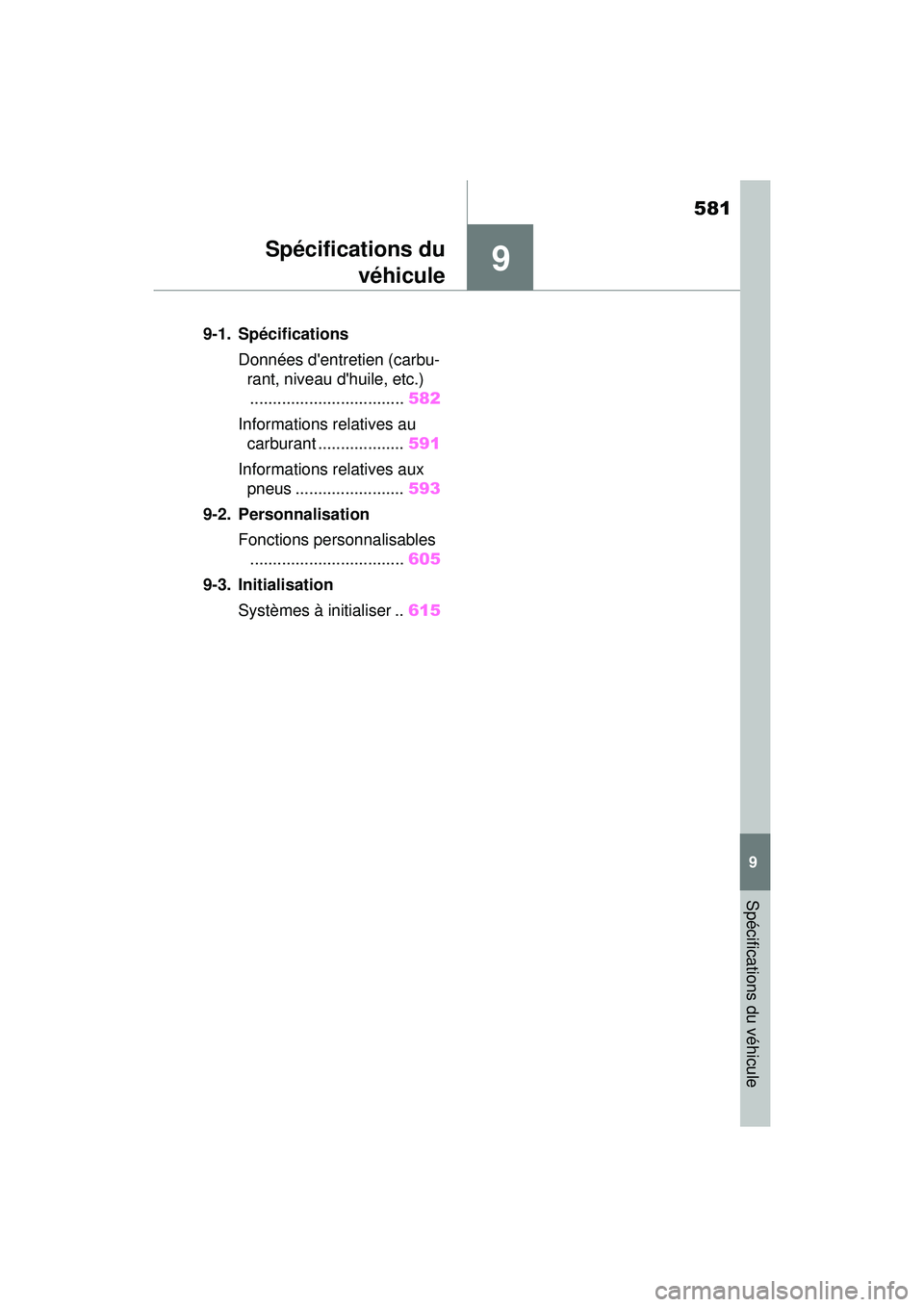

Spécifications du véhicule
COROLLA H/B_D
Spécifications duvéhicule
.9-1. Spécifications
Données d'entretien (carbu-rant, niveau d'huile, etc.).................................. 582
Informations relatives au carburant ................... 591
Informations relatives aux pneus ........................ 593
9-2. Personnalisation Fonctions personnalisables.................................. 605
9-3. Initialisation Systèmes à initialiser .. 615

5829-1. Spécifications
COROLLA H/B_D
9-1.Spécifications
*: Véhicules à vide
■Numéro d'identification du
véhicule
Le numéro d'identification du
véhicule (VIN) est l'identifiant
légal de votre véhicule. C'est le
numéro d'identification de base
de votre Toyota. Il est utilisé
pour l'enregistrement de la pro-
priété de votre véhicule.
Ce numéro est gravé sous le
siège avant droit. Ce numéro est également gravé
dans l'angle supérieur gauche
du tableau de bord.
Données d'entretien (carbur
ant, niveau d'huile,
etc.)
Dimensions et poids
Longueur totale172,0 in. (4370 mm)
Largeur totale70,5 in. (1790 mm)
Hauteur totale*56,5 in. (1435 mm)
Empattement103,9 in. (2640 mm)
Bande de roulementAvant60,2 in. (1530 mm)
Arrière60,2 in. (1530 mm)
Capacité de charge du véhicule
(Occupants + bagages)860 lb. (390 kg)
Nombre de places assises
Nombre de places assises5 (2 à l'avant, 3 à l'arrière)
Identification du véhicule

5839-1. Spécifications
9
Spécifications du véhicule
COROLLA H/B_D

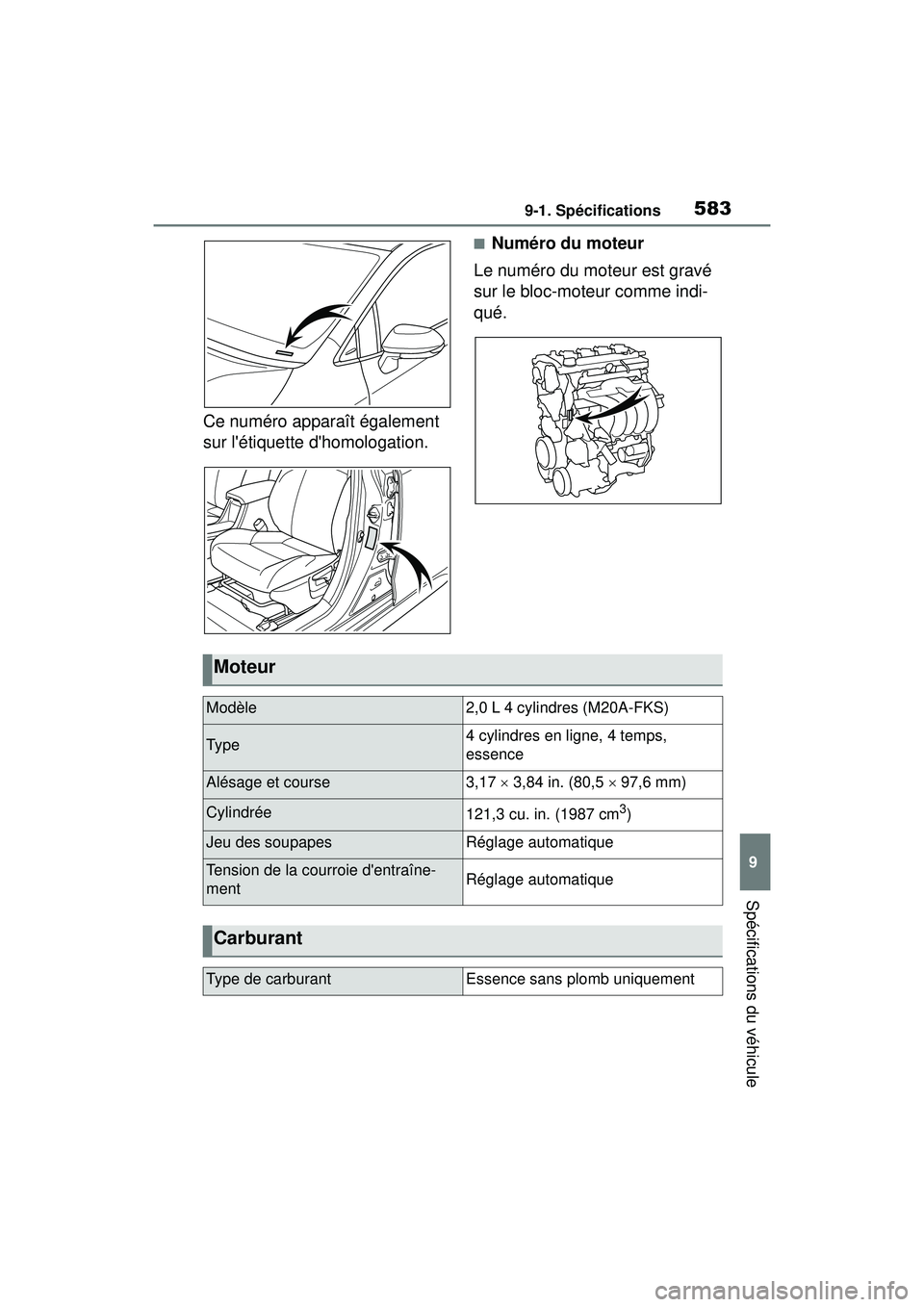

Ce numéro apparaît également
sur l'étiquette d'homologation.
■Numéro du moteur
Le numéro du moteur est gravé
sur le bloc-moteur comme indi-
qué.
Moteur
Modèle2,0 L 4 cylindres (M20A-FKS)
Ty p e4 cylindres en ligne, 4 temps,
essence
Alésage et course3,17  3,84 in. (80,5  97,6 mm)
Cylindrée121,3 cu. in. (1987 cm3)
Jeu des soupapesRéglage automatique
Tension de la courroie d'entraîne-
mentRéglage automatique
Carburant
Type de carburantEssence sans plomb uniquement

5849-1. Spécifications
COROLLA H/B_D
■Contenance en huile
(vidange et remplissage
[référence
*])
*: La contenance en huile moteur est une quantité de référence à
utiliser lors du changement de
l'huile moteur. Fa ites chauffer
puis arrêtez le moteur, attendez
plus de 5 minutes et vérifiez le
niveau d'huile sur la jauge.
■Sélection de l'huile moteur
“Toyota Genuine Motor Oil” est
utilisée dans votre véhicule
Toyota. Utilisée l'huile approu-
vée Toyota “Toyota Genuine
Motor Oil” ou une huile équiva-
lente répondant aux critères sui-
vants de qualité et de viscosité.
Qualité de l'huile: Huile moteur
multigrade API SN/RC
Viscosité recommandée: SAE
0W-16 Température extérieure
L'huile SAE 0W-16 constitue le
meilleur choix car elle garantit
de bonnes économies de carbu-
rant et assure un bon démar-
rage par temps froid.
Si l'huile SAE 0W-16 n'est pas
disponible, vous pouvez utiliser
une huile SAE 0W-20. Cepen-
dant, elle doit être remplacée
par de l'huile SAE 0W-16 lors de
la prochaine vidange d'huile.
Viscosité de l'huile (0W-16 est
expliqué ici à titre d'exemple):
• La valeur 0W de 0W-16 indique l'aptitude de l'huile à
permettre le démarrage à
froid. Les huiles dont l'indice
précédant le W est bas faci-
litent davantage le démarrage
du moteur par temps froid.
• La valeur 16 de 0W-16
Indice d'octane87 (indice d'octane recherche 91) ou
supérieur
Contenance du réservoir de carbu-
rant
(Référence)
13,2 gal. (50,0 L, 11,0 Imp. gal.)
Système de lubrification
Avec filtre4,9 qt. (4,6 L, 4,0 Imp. qt.)
Sans filtre4,5 qt. (4,3 L, 3,8 Imp. qt.)

5859-1. Spécifications
9
Spécifications du véhicule
COROLLA H/B_D

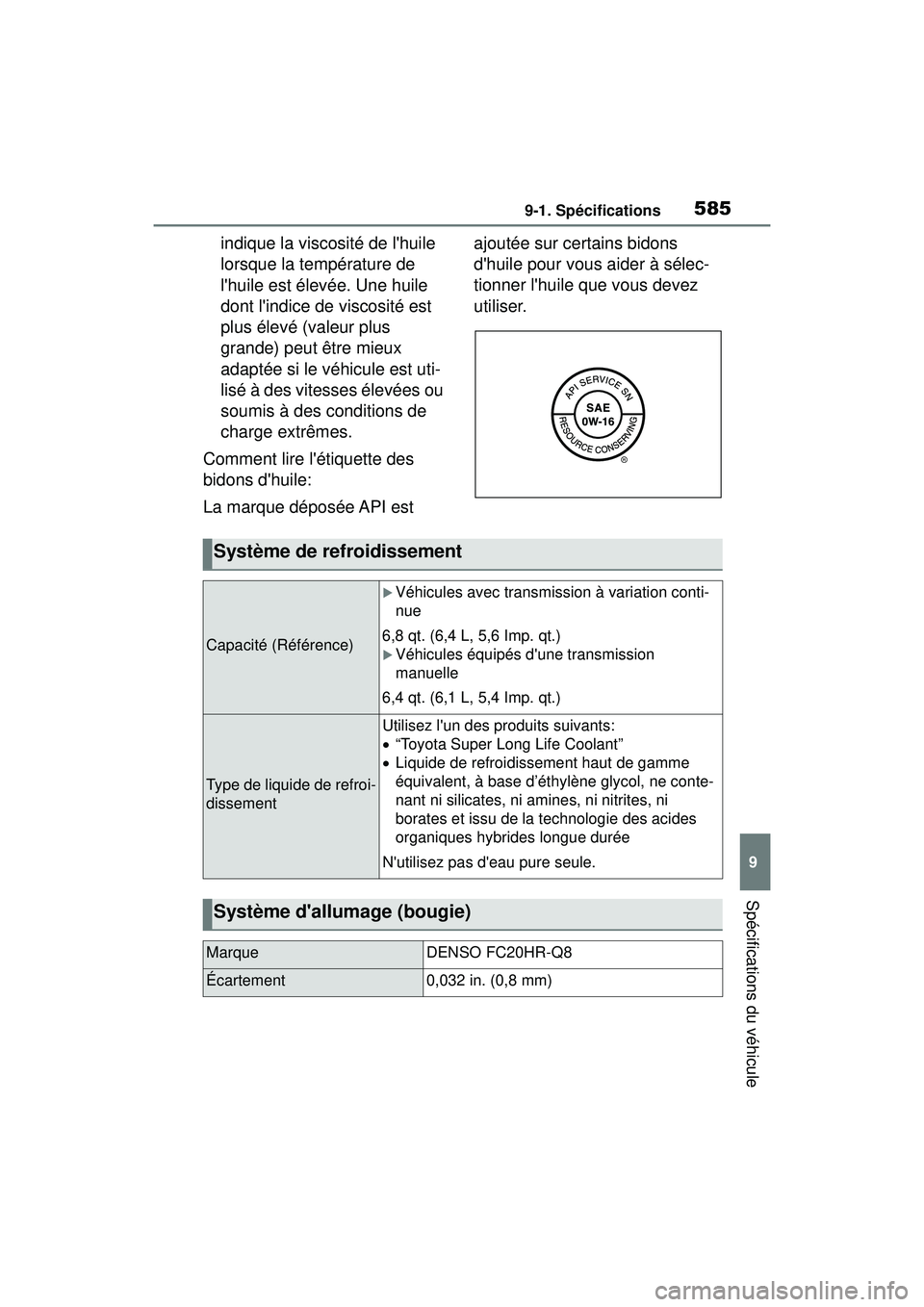

indique la viscosité de l'huile
lorsque la température de
l'huile est élevée. Une huile
dont l'indice de viscosité est
plus élevé (valeur plus
grande) peut être mieux
adaptée si le véhicule est uti-
lisé à des vitesses élevées ou
soumis à des conditions de
charge extrêmes.
Comment lire l'étiquette des
bidons d'huile:
La marque déposée API est ajoutée sur certains bidons
d'huile pour vous aider à sélec-
tionner l'huile que vous devez
utiliser.
Système de refroidissement
Capacité (Référence)
Véhicules avec transmission à variation conti-
nue
6,8 qt. (6,4 L, 5,6 Imp. qt.)
Véhicules équipés d'une transmission
manuelle
6,4 qt. (6,1 L, 5,4 Imp. qt.)
Type de liquide de refroi-
dissement
Utilisez l'un des pr oduits suivants:
 “Toyota Super Long Life Coolant”
 Liquide de refroidissement haut de gamme
équivalent, à base d’éthy lène glycol, ne conte-
nant ni silicates, ni amines, ni nitrites, ni
borates et issu de la technologie des acides
organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d'allumage (bougie)
MarqueDENSO FC20HR-Q8
Écartement0,032 in. (0,8 mm)

5869-1. Spécifications
COROLLA H/B_D
*: La contenance en liquide est une quantité de référence.Si un remplacement est nécessaire, contactez votre concessionnaire
To y o t a .
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en ir idium. Ne réglez pas
l'écartement des bougies.
Système électrique (batterie)
Tension à vide à 68°F (20°C):
12,3 V ou plus
(Placez le contact du moteur sur arrêt et
allumez les feux de route pendant 30
secondes.)
Régimes de charge
Charge rapide
Charge lente
15 A max.
5 A max.
Transmission à variation continue
Capacité en liquide*9,0 qt. (8,5 L, 7,5 Imp. qt.)
Type de liquide“Toyota Genuine CVT Fluid FE” «Liquide
CVT Toyota d'origine type FE»
NOTE
■Type de liquide de transmission à variation continue
L'utilisation de tout liquide de transm ission à variation continue autre que
le type de liquide indiqué ci-dessus risque de causer des bruits ou des
vibrations anormaux ou d'endommager la transmission à variation conti-
nue de votre véhicule.
Transmission manuelle
Contenance d'huile pour
engrenages (Référence)1,6 qt. (1,5 L, 1,3 Imp. qt.)
Type d'huile pour engrenages“TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” ou équivalent

5879-1. Spécifications
9
Spécifications du véhicule
COROLLA H/B_D
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force de 67,4 lbf (300 N, 30,6 kgf), lorsque le moteur tourne.
Lorsque vous faites l'inspection de la pédale de frein, vérifiez également
que le témoin d'avertissement du système de freinage n'est pas allumé
lorsque le moteur est en marche. (Si le témoin d'avertissement du sys-
tème de freinage est allumé, voir P.531.)
NOTE
■Huile pour engrenages de transmission manuelle
●Sachez que selon les caractéristiques spécifiques de l'huile pour engre-
nages utilisée ou selon les conditions d'utilisation, le son du moteur au
ralenti, la sensation lo rs du passage des vitesses et/ou le rendement du
carburant peuvent être différents ou modifiés et, dans le pire des cas, la
transmission du véhicule peut être endommagée.
Toyota recommande d'utiliser “TOY OTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” afin d'obtenir une performance optimale.
●En usine, votre véhicule Toyota est approvisionné avec l'huile “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Utilisez l'huile approuvée par Toyo ta “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” ou une huile de qualité équivalente
répondant aux spécif ications ci-dessus.
Veuillez contacter votre concessionnaire Toyota pour plus de détails.
Embrayage
Jeu libre de la pédale0,1  0,6 in. (3  15 mm)
Type de liquideFMVSS No.116 DOT 3 ou SAE J1703
Freins
Hauteur de la pédale*14,1 in. (105 mm) Min.
Jeu libre de la pédale0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes
de frein0,04 in. (1 mm)
Témoin de frein de stationne-
ment
*2
Lorsque vous tirez sur la commande de
frein de stationnement pendant 1 à 2
secondes: s'allume
Lorsque vous appuyez sur la commande
de frein de stationnement pendant 1 à 2
secondes: s'éteint
Type de liquideFMVSS No.116 DOT 3 ou SAE J1703

5889-1. Spécifications
COROLLA H/B_D

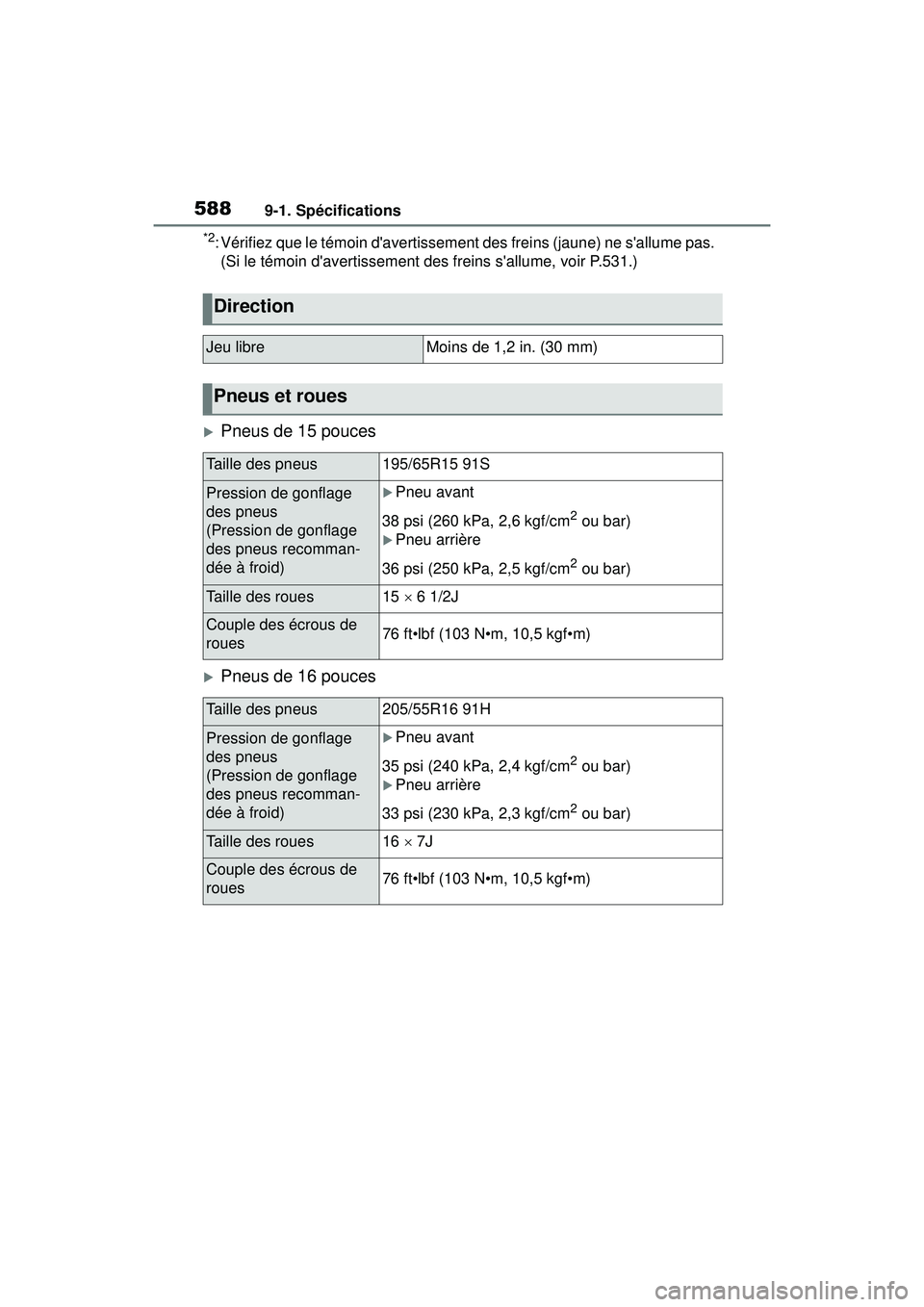

*2: Vérifiez que le témoin d'avertissement des freins (jaune) ne s'allume pas.
(Si le témoin d'avertissement des freins s'allume, voir P.531.)
Pneus de 15 pouces
Pneus de 16 pouces
Direction
Jeu libreMoins de 1,2 in. (30 mm)
Pneus et roues
Taille des pneus195/65R15 91S
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)Pneu avant
38 psi (260 kPa, 2,6 kgf/cm
2 ou bar)
Pneu arrière
36 psi (250 kPa, 2,5 kgf/cm
2 ou bar)
Taille des roues15  6 1/2J
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
Taille des pneus205/55R16 91H
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)Pneu avant
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Pneu arrière
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Taille des roues16  7J
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
