TOYOTA COROLLA HATCHBACK 2022 Bruksanvisningar (in Swedish)

Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
och tryck sedan på.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB
OFF (→Sid. 79).
Välj
på informationsdisplayen,
välj
och därefter "On" för att slå
på systemet igen när det har varit
avstängt. Om systemet stängs av med
den här metoden kan det inte sättas
på igen genom att startknappen
trycks till avstängt läge och därefter
till tändningsläge.
Displayer och summertoner för
begränsning av hybridsystemets effekt
och bromsreglering
När hybridsystemets effektbegränsning
eller bromskontroll är aktiverad hörs en
summerton och ett meddelande visas på
informationsdisplayen för att
uppmärksamma föraren. På modeller med
vindrutedisplay (i förekommande fall)
visar vindrutedisplayen samma
meddelande som informationsdisplayen.Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
effekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay: “Object
Detected Ahead Speed Reduced”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
effekt är aktiv (största möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Informationsdisplay: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppas av
bromsregleringsfunktionen.
Informationsdisplay: ”Switch to
Brake” (Om gaspedalen inte är
nedtrampad, visas ”Press Brake
Pedal”)
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
4.5 Använda körstödssystemen
259
4
Körning

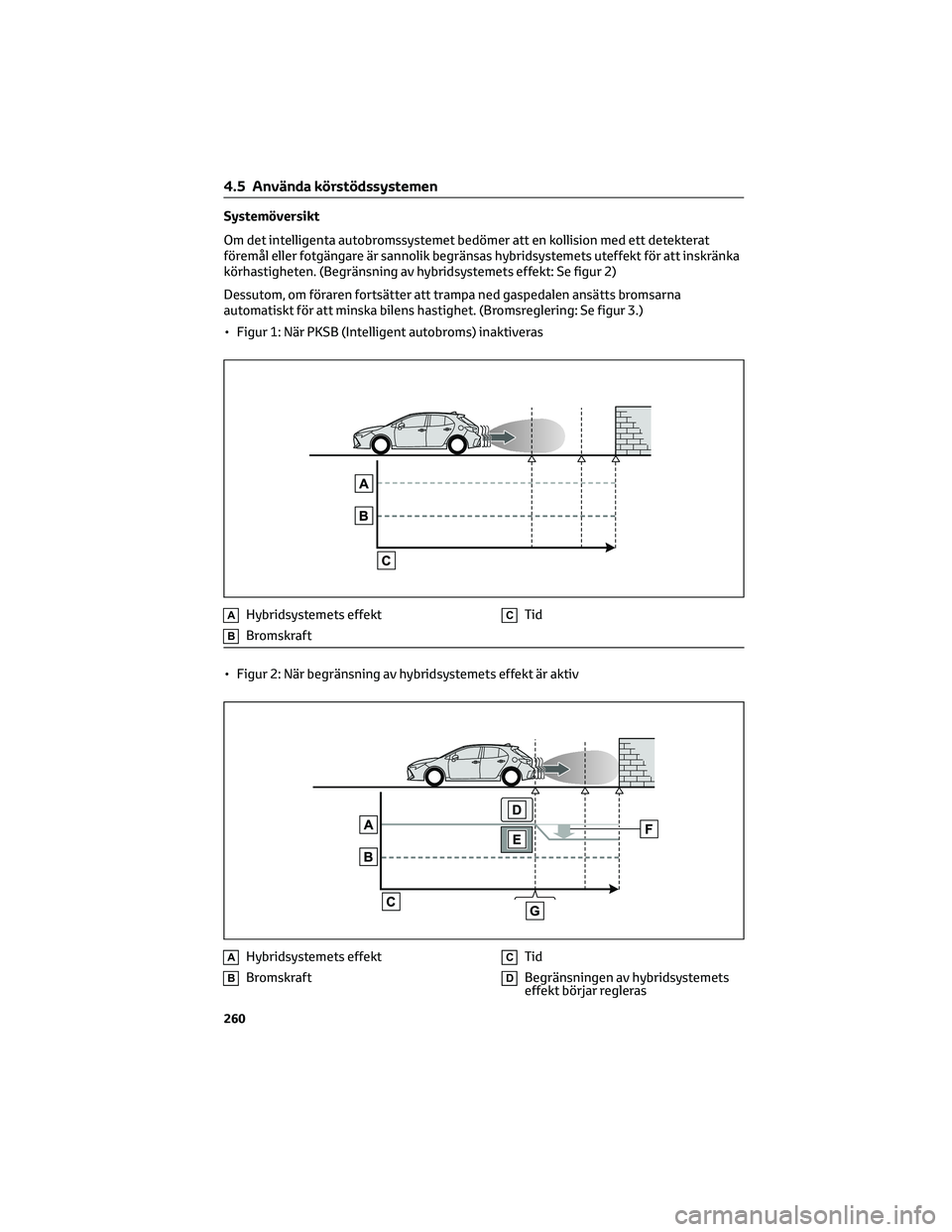

Systemöversikt
Om det intelligenta autobromssystemet bedömer att en kollision med ett detekterat
föremål eller fotgängare är sannolik begränsas hybridsystemets uteffekt för att inskränka
körhastigheten. (Begränsning av hybridsystemets effekt: Se figur 2)
Dessutom, om föraren fortsätter att trampa ned gaspedalen ansätts bromsarna
automatiskt för att minska bilens hastighet. (Bromsreglering: Se figur 3.)
• Figur 1: När PKSB (Intelligent autobroms) inaktiveras
AHybridsystemets effekt
BBromskraft
CTid
• Figur 2: När begränsning av hybridsystemets effekt är aktiv
AHybridsystemets effekt
BBromskraft
CTid
DBegränsningen av hybridsystemets
effekt börjar regleras
4.5 Använda körstödssystemen
260

ESystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är högFHybridsystemets effekt reduceras
GExempel: Informationsdisplay:
”Bromsa!”
• Figur 3: När bromsreglering utförs
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsningen av hybridsystemets
effekt börjar regleras
ESystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är hög
FHybridsystemets effekt reduceras
GSystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är extremt hög
HBromsreglering börjar utföras
IBromsregleringens styrka ökar
JExempel: Informationsdisplay:
”Bromsa!”
KExempel: Informationsdisplay:
"Switch to Brake"
4.5 Använda körstödssystemen
261
4
Körning

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 259), eller tryck startknappen
till avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
• Om detta meddelande visas kan en
sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.Om”Parking Support Brake
Unavailable” and ”Parking Assist
Unavailable Clean Parking Assist
Sensor” visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs. Om det här meddelandet
visas även om sensorn har rengjorts,
eller visas även om sensorn är ren ska
du låta en auktoriserad Toyota-
återförsäljare eller auktoriserad
Toyota-verkstad,eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor kan ha frusit. Systemet
återgår till normal funktion när isen
smälter.
• Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
4.5 Använda körstödssystemen
262

4.5.12 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Om gaspedalen är nedtrampad för långt
4.5 Använda körstödssystemen
263
4
Körning

Om bilen rör sig åt fel håll på grund av att fel växelläge har valts
Sensortyper
→Sid. 244
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 245
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 262
När du tvättar bilen
→Sid. 245
Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 77, Sid. 79) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
4.5 Använda körstödssystemen
264

– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig fråndetekteringsområdet för Toyota
parkeringssensor. (→Sid. 249) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 247
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 248
4.5.13 Intelligent autobroms (korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor på sidan känner av att ett fordon närmar sig från höger eller
vänster bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför
denna funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Sensortyper
→Sid. 241
4.5 Använda körstödssystemen
265
4
Körning

VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 241
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→Sid. 77, Sid. 79) och samtliga följande
förutsättningar är uppfyllda:
•
Begränsning av hybridsystemets effekt– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
–
Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av minst cirka 8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Detekteringsområde för den intelligenta
autobromsen (korsande trafik bakom
bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 254). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 255
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 256
4.5.14 S-IPA (Intelligent
parkeringsassistans)*
*I förekommande fall
Intelligent parkeringsassistans
Sammanfattning av funktioner
Den intelligenta parkeringsassistansen
sköter ratten automatiskt för att assistera
vid backning in i ett utrymme nära en
parkeringsplats, och när du kör ut från en
fickparkering. (Hantering av växelspak
och justering av hastigheten vid körning
framåt eller backning sker normalt inte
automatiskt.)
• Det intelligenta parkeringssystemet
parkerar inte bilen automatiskt.
4.5 Använda körstödssystemen
266

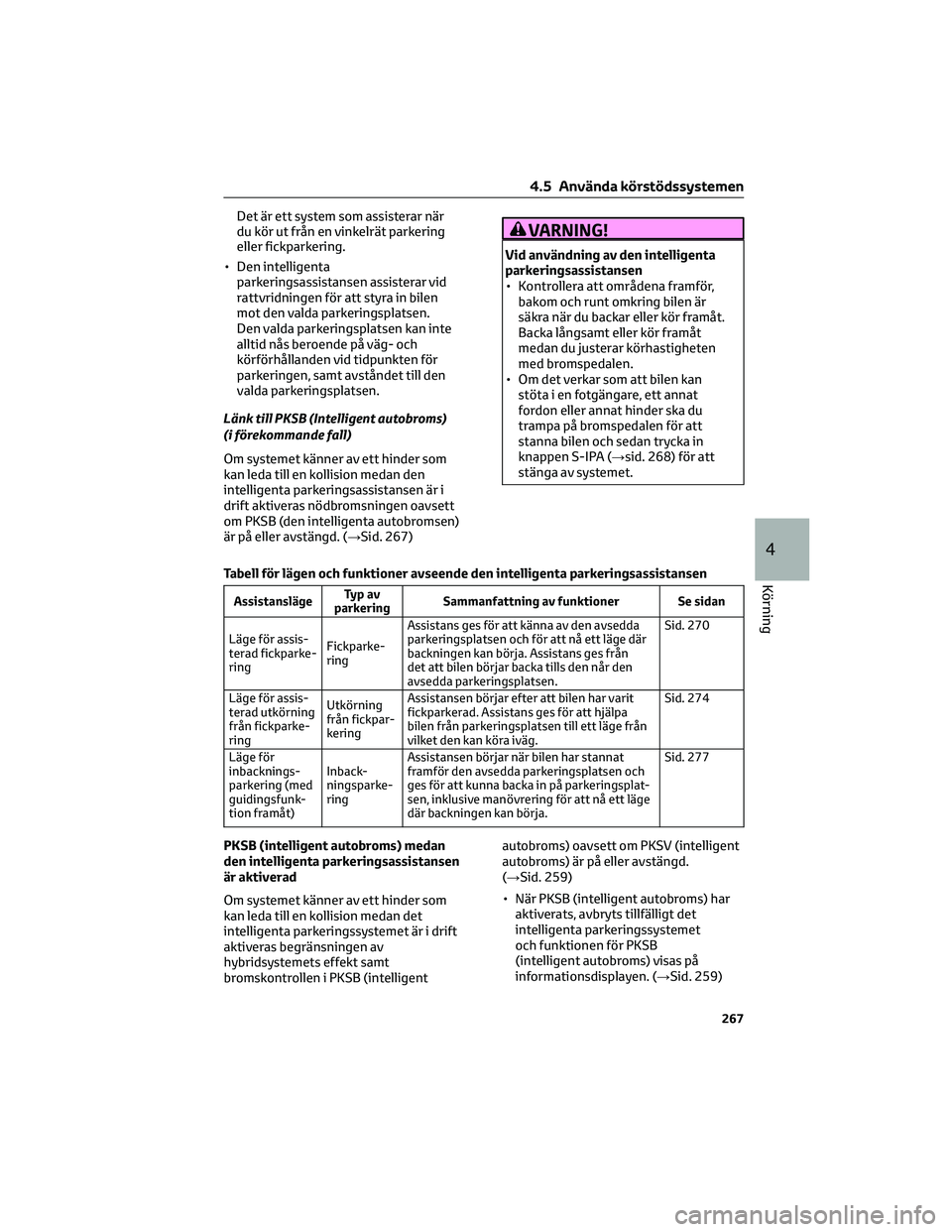

Det är ett system som assisterar när
du kör ut från en vinkelrät parkering
eller fickparkering.
• Den intelligenta
parkeringsassistansen assisterar vid
rattvridningen för att styra in bilen
mot den valda parkeringsplatsen.
Den valda parkeringsplatsen kan inte
alltid nås beroende på väg- och
körförhållanden vid tidpunkten för
parkeringen, samt avståndet till den
valda parkeringsplatsen.
Länk till PKSB (Intelligent autobroms)
(i förekommande fall)
Om systemet känner av ett hinder som
kan leda till en kollision medan den
intelligenta parkeringsassistansen är i
drift aktiveras nödbromsningen oavsett
om PKSB (den intelligenta autobromsen)
är på eller avstängd. (→Sid. 267)VARNING!
Vid användning av den intelligenta
parkeringsassistansen
• Kontrollera att områdena framför,
bakom och runt omkring bilen är
säkra när du backar eller kör framåt.
Backa långsamt eller kör framåt
medan du justerar körhastigheten
med bromspedalen.
• Om det verkar som att bilen kan
stöta i en fotgängare, ett annat
fordon eller annat hinder ska du
trampa på bromspedalen för att
stanna bilen och sedan trycka in
knappen S-IPA (→sid. 268) för att
stänga av systemet.
Tabell för lägen och funktioner avseende den intelligenta parkeringsassistansen
AssistanslägeTy p a v
parkeringSammanfattning av funktioner Se sidan
Läge för assis-
terad fickparke-
ringFickparke-
ringAssistans ges för att känna av den avsedda
parkeringsplatsen och för att nå ett läge där
backningen kan börja. Assistans ges från
det att bilen börjar backa tills den når den
avsedda parkeringsplatsen.Sid. 270
Läge för assis-
terad utkörning
från fickparke-
ringUtkörning
från fickpar-
keringAssistansen börjar efter att bilen har varit
fickparkerad. Assistans ges för att hjälpa
bilen från parkeringsplatsen till ett läge från
vilket den kan köra iväg.Sid. 274
Läge för
inbacknings-
parkering (med
guidingsfunk-
tion framåt)Inback-
ningsparke-
ringAssistansen börjar när bilen har stannat
framför den avsedda parkeringsplatsen och
ges för att kunna backa in på parkeringsplat-
sen, inklusive manövrering för att nå ett läge
där backningen kan börja.Sid. 277
PKSB (intelligent autobroms) medan
den intelligenta parkeringsassistansen
är aktiverad
Om systemet känner av ett hinder som
kan leda till en kollision medan det
intelligenta parkeringssystemet är i drift
aktiveras begränsningen av
hybridsystemets effekt samt
bromskontrollen i PKSB (intelligentautobroms) oavsett om PKSV (intelligent
autobroms) är på eller avstängd.
(→Sid. 259)
• När PKSB (intelligent autobroms) har
aktiverats, avbryts tillfälligt det
intelligenta parkeringssystemet
och funktionen för PKSB
(intelligent autobroms) visas på
informationsdisplayen. (→Sid. 259)
4.5 Använda körstödssystemen
267
4
Körning

• När det intelligenta
parkeringssystemet stoppas 3 gånger
av PKSB (intelligent autobroms)
stängs systemet av.
• När det intelligenta
parkeringssystemet blir tillgängligt
efter att PKSB (intelligent autobroms)
har använts visas ett meddelande på
informationsdisplayen som uppmanar
dig att växla. Den intelligenta
parkeringsassistansen kan
återaktiveras genom växelbyte enligt
uppmaningen på
informationsdisplayen och en
tryckning på knappen S-IPA
(→sid. 268) igen.
Växelbyte medan den intelligenta
parkeringsassistansen är aktiverad
Om systemet bedömer att föraren avser
att köra framåt eller backa fortsätter
assistansen även om föraren växlade
före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig från
systemets vägledning kan antalet
rattvridningar öka.
Byta assistanslägen
Växla läge med knappen S-IPA
Tryck på knappen.
Du har möjlighet att växla funktioner och
stänga av eller starta om assistanslägen.
När startknappen är i tändningsläge och
bilens hastighet är högst cirka 30 km/tim
växlar funktionen enligt följande för varje
gång knappen S-IPA trycks in.Den valda funktionen indikeras på
informationsdisplayens yta för visning av
funktion (→Sid. 268).
Varje gång knappen S-IPA trycks in medan
växelspaken inte äriPväxlar läget enligt
följande:
Läge för assisterad fickparkering→Läge
för assisterad
inbackningsparkering
*→Avstängt
Varje gång knappen S-IPA trycks in medan
växelspaken äriPväxlar läget enligt
följande:
Läge för assisterad utkörning från
fickparkering→Avstängt
*Det går att byta till läget för assisterad
inbackningsparkering när
förutsättningarna stämmer (→Sid. 273).
När förutsättningarna inte uppfylls
stängs det av.
Manövreringsskärm
Manövreringsskärmen visas på
informationsdisplayen.
ADriftstatus
Visar driftstatus för den intelligenta
parkeringsassistansen.
BStoppa bilen
När den tänds, bromsa och stanna
bilen omedelbart.
CIndikator för assistansnivå
Visar en mätare som indikerar
förloppet till läget där bilen
stannar/läget där assistansen slutar.
4.5 Använda körstödssystemen
268
