TOYOTA COROLLA HATCHBACK 2022 Instruksjoner for bruk (in Norwegian)

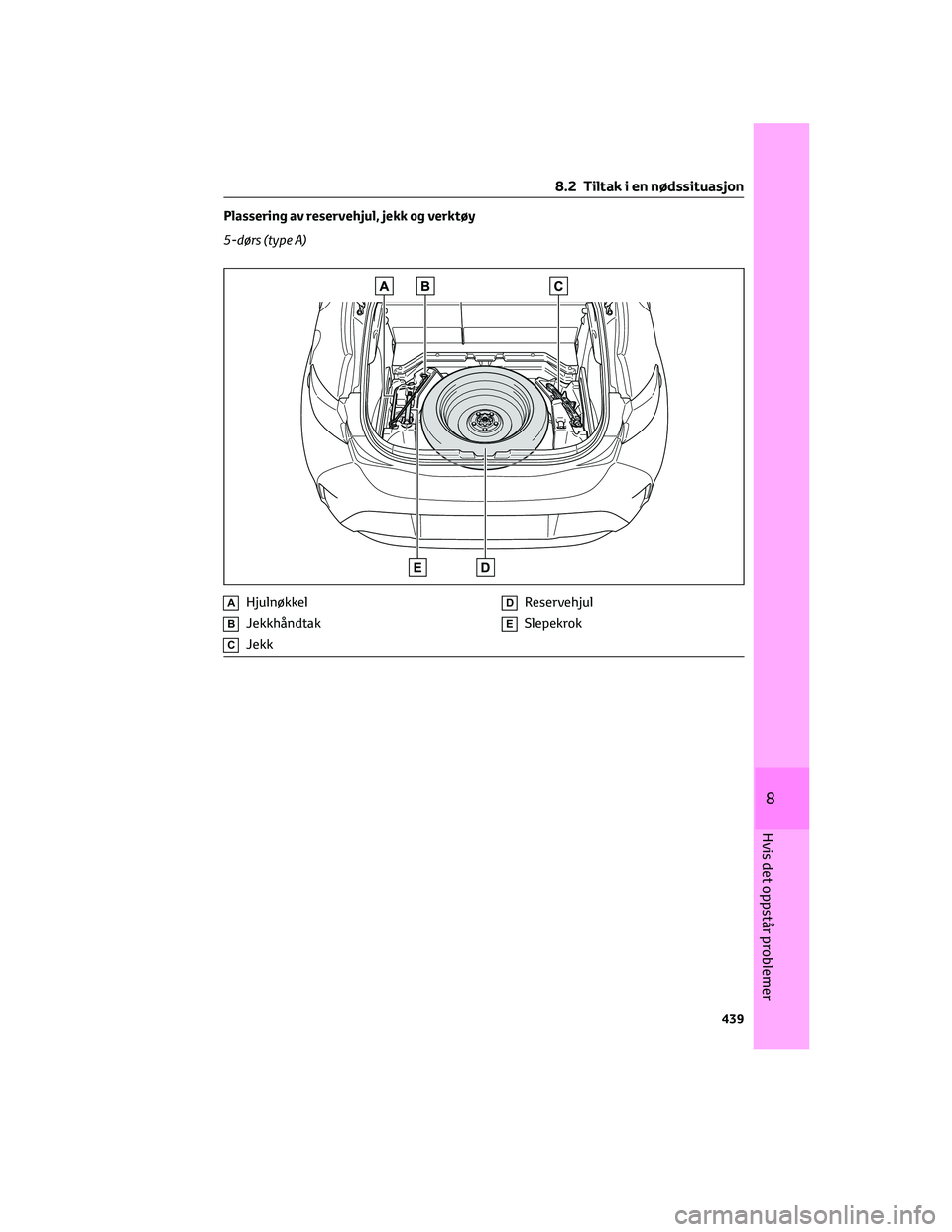

Plassering av reservehjul, jekk og verktøy
5-dørs (type A)
AHjulnøkkel
BJekkhåndtak
CJekk
DReservehjul
ESlepekrok
8.2 Tiltak i en nødssituasjon
439
8
Hvis det oppstår problemer

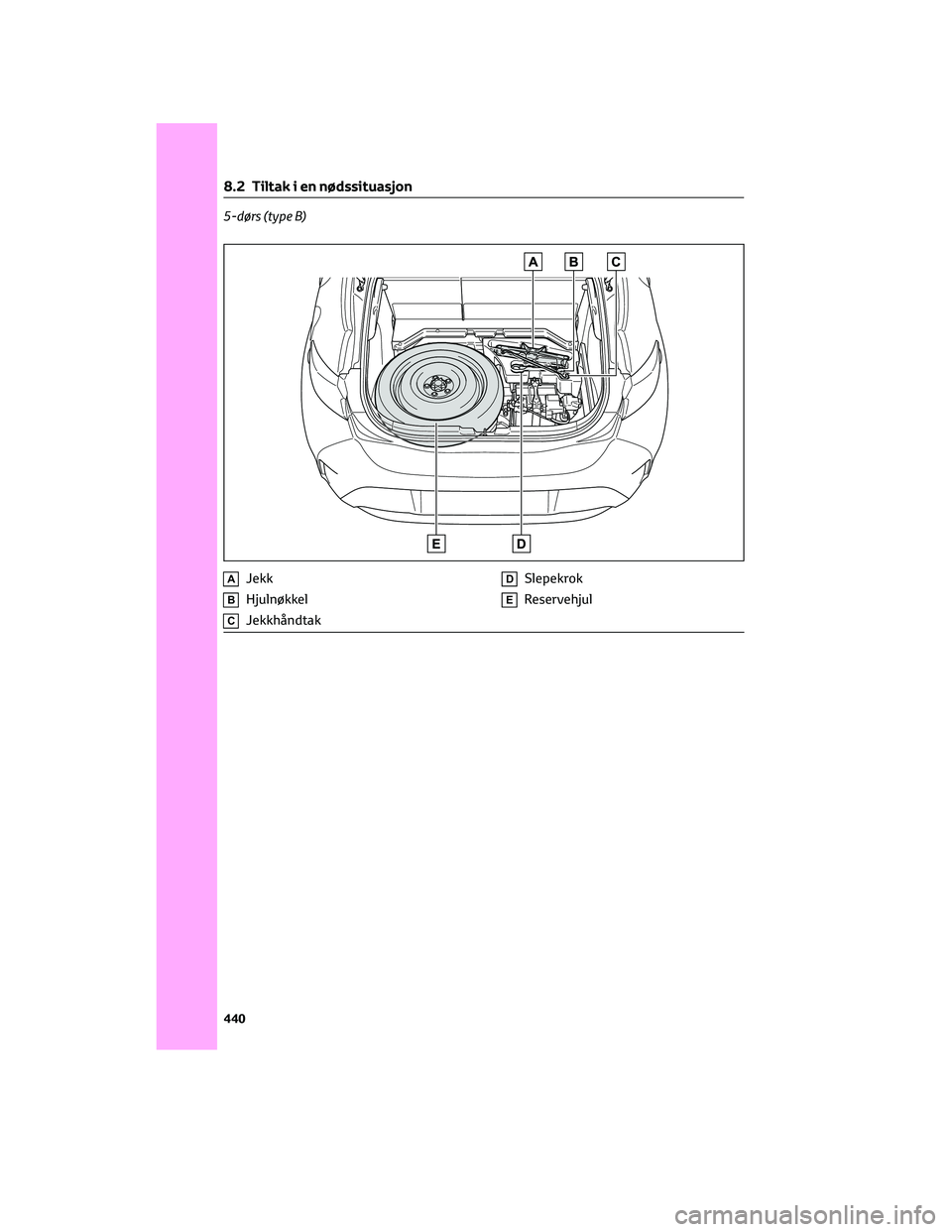

5-dørs (type B)
AJekk
BHjulnøkkel
CJekkhåndtak
DSlepekrok
EReservehjul
8.2 Tiltak i en nødssituasjon
440

Stasjonsvogn (biler med kompakt reservehjul)
AJekkhåndtak
BHjulnøkkel
CJekk
DReservehjul
ESlepekrok
8.2 Tiltak i en nødssituasjon
441
8
Hvis det oppstår problemer

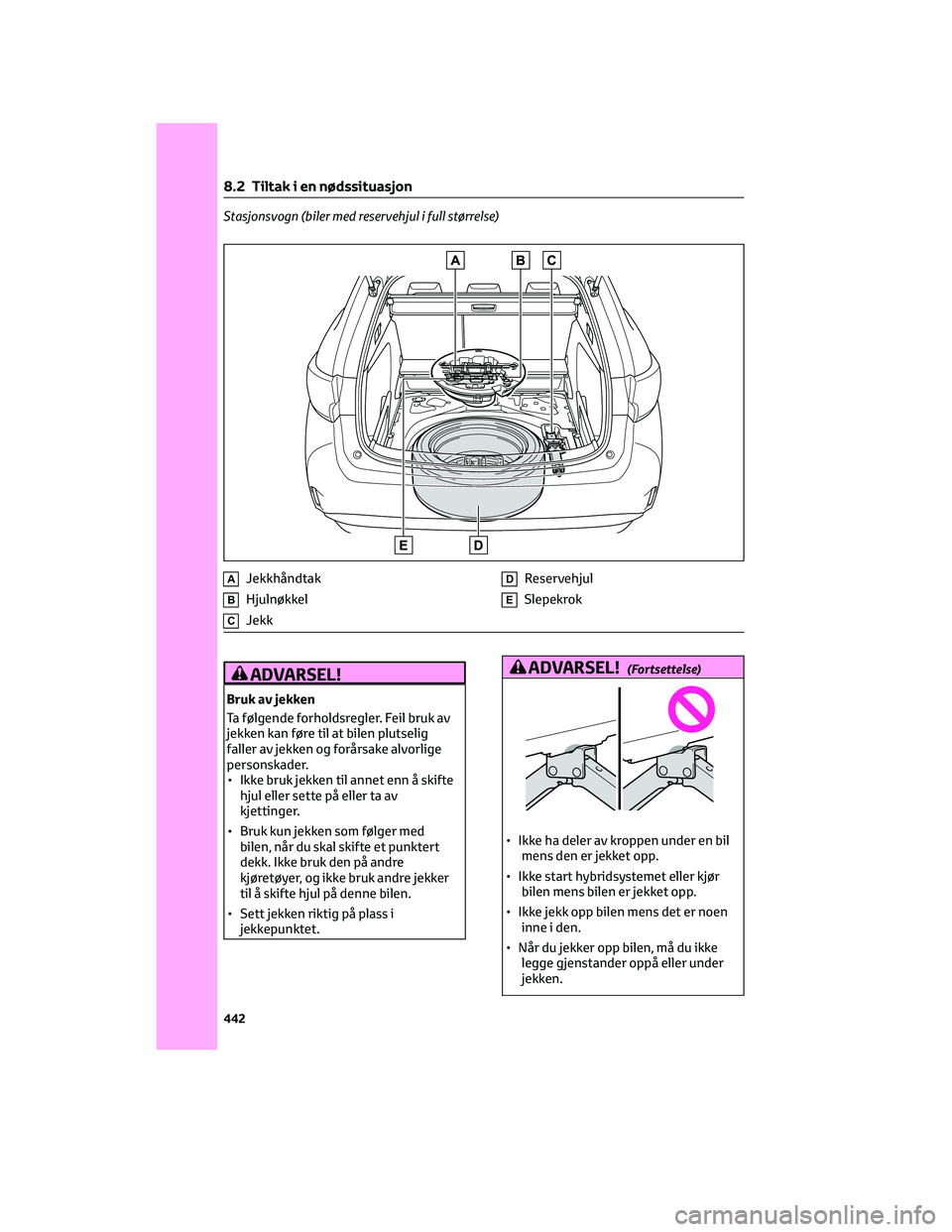

Stasjonsvogn (biler med reservehjul i full størrelse)
AJekkhåndtak
BHjulnøkkel
CJekk
DReservehjul
ESlepekrok
ADVARSEL!
Bruk av jekken
Ta følgende forholdsregler. Feil bruk av
jekken kan føre til at bilen plutselig
faller av jekken og forårsake alvorlige
personskader.
• Ikke bruk jekken til annet enn å skifte
hjul eller sette på eller ta av
kjettinger.
• Bruk kun jekken som følger med
bilen, når du skal skifte et punktert
dekk. Ikke bruk den på andre
kjøretøyer, og ikke bruk andre jekker
til å skifte hjul på denne bilen.
• Sett jekken riktig på plass i
jekkepunktet.
ADVARSEL!(Fortsettelse)
• Ikke ha deler av kroppen under en bil
mens den er jekket opp.
• Ikke start hybridsystemet eller kjør
bilen mens bilen er jekket opp.
• Ikke jekk opp bilen mens det er noen
inne i den.
• Når du jekker opp bilen, må du ikke
legge gjenstander oppå eller under
jekken.
8.2 Tiltak i en nødssituasjon
442

ADVARSEL!(Fortsettelse)
• Ikke jekk opp bilen mer enn det som
er nødvendig for å skifte hjulet.
• Bruk en bukk hvis du må bevege deg
under bilen.
• Pass på at det ikke er folk i nærheten
når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før
du senker bilen.
Ta ut jekken
5-dørs
1.
Trykk på knappen for å heve
gulvplatehåndtaket og løft gulvplaten.
2. Fest gulvplaten.
NÃ¥r bagasjedekselet er montert: fest
håndtaket til gulvplaten på
undersiden av bagasjedekselet som
vist i illustrasjonen, for å feste
gulvplaten.
NÃ¥r bagasjedekselet ikke er montert:
fest håndtaket til gulvplaten på
oversiden av baklukeåpningen som
vist på bildet.3. Ta ut jekken.
Type A:
AFeste
BLøsne
Type B:
AFeste
BLøsne
8.2 Tiltak i en nødssituasjon
443
8
Hvis det oppstår problemer

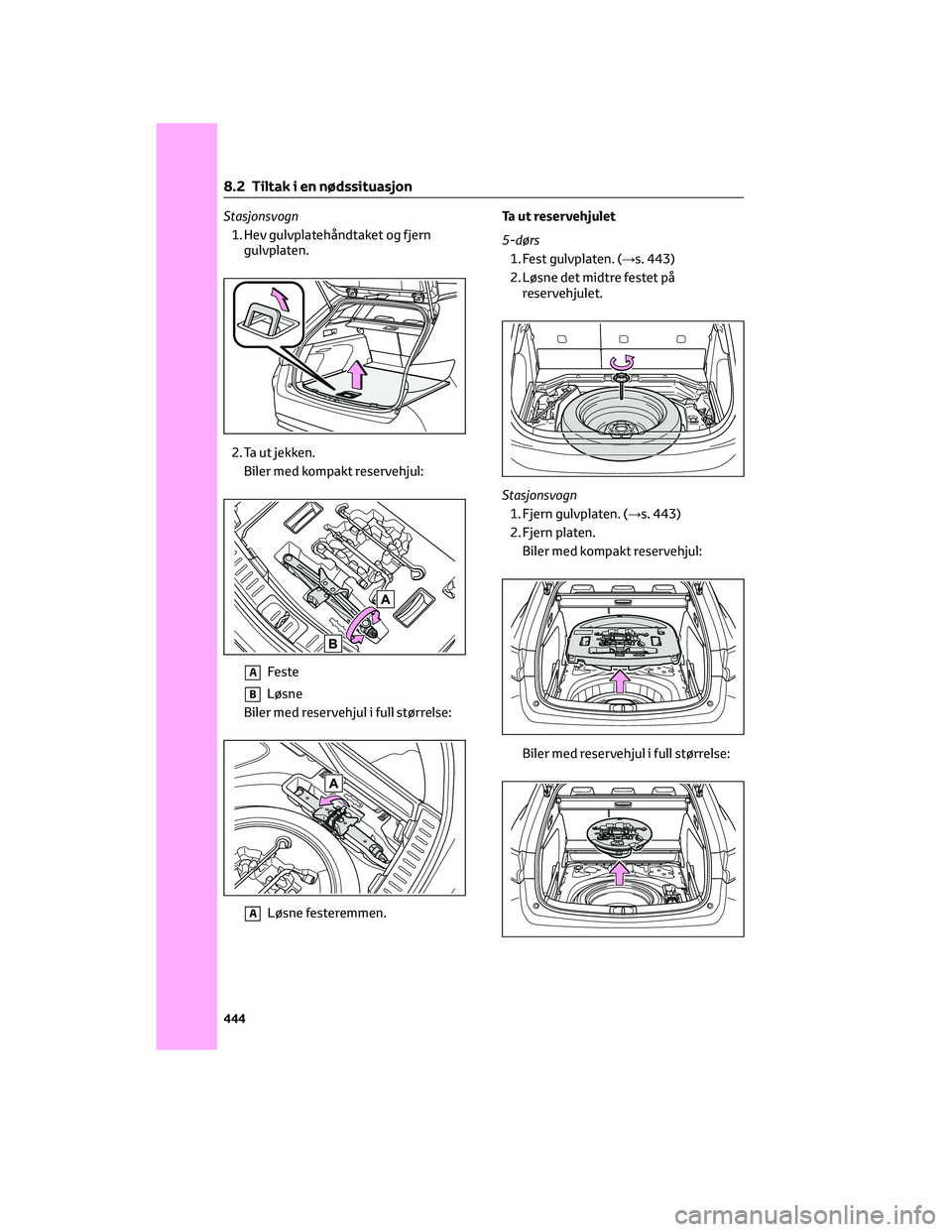

Stasjonsvogn
1. Hev gulvplatehåndtaket og fjern
gulvplaten.
2. Ta ut jekken.
Biler med kompakt reservehjul:
AFeste
BLøsne
Biler med reservehjul i full størrelse:
ALøsne festeremmen.Ta ut reservehjulet
5-dørs
1. Fest gulvplaten. (→s. 443)
2. Løsne det midtre festet på
reservehjulet.
Stasjonsvogn
1. Fjern gulvplaten. (→s. 443)
2. Fjern platen.
Biler med kompakt reservehjul:
Biler med reservehjul i full størrelse:
8.2 Tiltak i en nødssituasjon
444

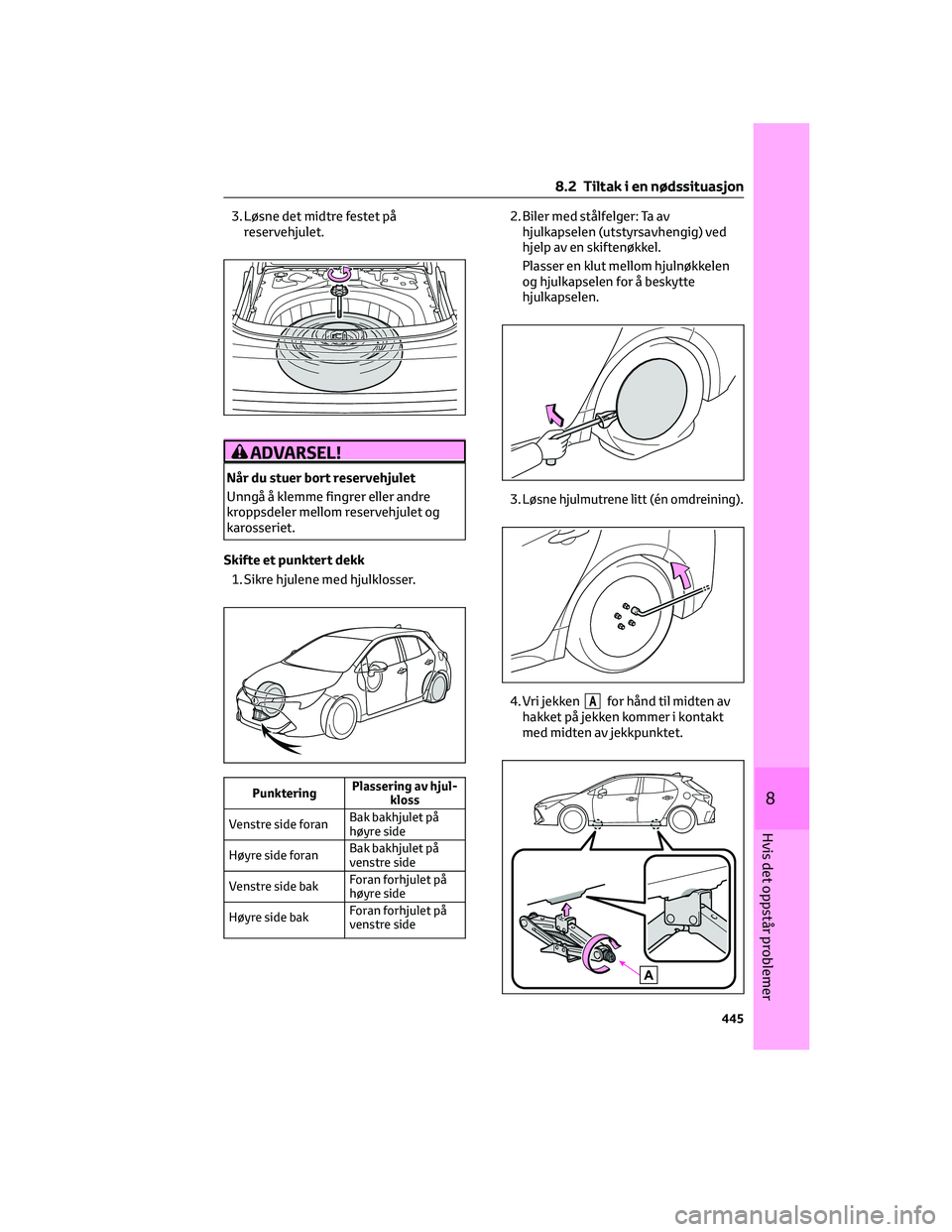

3. Løsne det midtre festet på
reservehjulet.
ADVARSEL!
NÃ¥r du stuer bort reservehjulet
Unngå å klemme fingrer eller andre
kroppsdeler mellom reservehjulet og
karosseriet.
Skifte et punktert dekk
1. Sikre hjulene med hjulklosser.
PunkteringPlassering av hjul-
kloss
Venstre side foranBak bakhjulet på
høyre side
Høyre side foranBak bakhjulet på
venstre side
Venstre side bakForan forhjulet på
høyre side
Høyre side bakForan forhjulet på
venstre side
2. Biler med stålfelger: Ta av
hjulkapselen (utstyrsavhengig) ved
hjelp av en skiftenøkkel.
Plasser en klut mellom hjulnøkkelen
og hjulkapselen for å beskytte
hjulkapselen.
3.
Løsne hjulmutrene litt (én omdreining).
4. Vri jekkenAfor hånd til midten av
hakket på jekken kommer i kontakt
med midten av jekkpunktet.
8.2 Tiltak i en nødssituasjon
445
8
Hvis det oppstår problemer

5. Montere jekkhåndtakforlengeren.
6. Jekk opp bilen til dekket løftes litt opp
fra bakken.
7. Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken, legger
du det med hjuldesignen vendt opp
slik at du ikke skraper opp overflaten
på felgen.ADVARSEL!
Skifte et punktert dekk
• Ikke rør felgene eller området rundt
bremsene umiddelbart etter at bilen
har vært kjørt. Felgene og området
rundt bremsene vil være svært
varme etter at bilen har kjørt.
Berøring av disse områdene med
hender, føtter eller andre
kroppsdeler når du skifter et dekk
osv., kan medføre brannskader.
• Hvis du ikke følger disse
retningslinjene, kan hjulmutrene
løsne og dekket kan falle av, noe som
kan forårsake en ulykke med
alvorlige personskader.
– Bruk aldri olje eller fett på
hjulboltene eller hjulmutrene. Olje
og fett kan føre til at hjulmutrene
trekkes til for mye, noe som fører til
skader på skruene eller
felgskivene. I tillegg kan olje eller
fett få hjulmutrene til å løsne.
Hjulet kan da falle av og forårsake
en ulykke som fører til alvorlige
personskader. Fjern eventuell olje
eller fett som finnes på hjulboltene
eller hjulmutrene.
– Bruk en momentnøkkel til å trekke
til hjulmutrene til 103 N•m•m•så
snart som mulig etter at du har
skiftet hjul.
– Ikke sett på igjen en svært skadet
navkopp, da denne kan falle av
hjulet når bilen er i bevegelse.
– Bruk bare hjulmutre som er
beregnet på den aktuelle felgtypen,
når du bytter dekk.
– Hvis det er sprekker eller
deformasjoner i boltskruene,
muttergjengene eller bolthullene i
hjulet, må du få bilen kontrollert hos
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller
et annet pålitelig verksted.
– Når du monterer hjulmutrene, sørg
for å montere dem med koniske
enden vendt innover.
8.2 Tiltak i en nødssituasjon
446

ADVARSEL!(Fortsettelse)
Skifte punkterte dekk på biler med
elektrisk bakluke
Kanseller den elektriske bakluken når du
f.eks. skifter dekk (→s. 478). Ellers
risikerer du at luken begynner å bevege
seg ved utilsiktet berøring av bryteren
for den elektriske bakluken, og at hender
og fingre kommer i klem.
Montering av reservehjulet
1. Fjern eventuell smuss og
fremmedlegemer fra kontaktflaten på
felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan
hjulmutrene løsne mens bilen beveger
seg, og hjulet kan falle av.
2. Sett på hjulet, og trekk til alle
hjulmutrene omtrent like mye for
hånd.
Når du skifter et hjul med stålfelg
(inkludert kompakt reservehjul), må
du stramme hjulmutrene til den
koniske delen
Akommer i lett
kontakt med felgflaten
B.NÃ¥r du skifter et hjul med
aluminiumsfelg med et hjul med
stålfelg (inkludert kompakt
reservehjul), må du stramme
hjulmutrene til den koniske delen
Akommer i lett kontakt med felgflaten
B.
NÃ¥r du skifter en aluminiumsfelg med
en annen aluminiumsfelg, skrur du
hjulmutrene til skivene
Akommer i
lett kontakt med felgskiven
B.
3. Senk bilen.
8.2 Tiltak i en nødssituasjon
447
8
Hvis det oppstår problemer

4. Trekk fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment: 103 N•m
5. Legg på plass det punkterte hjulet,
jekken og alt verktøyet.
Reservehjul i full størrelse
• Biler med varselsystem for dekktrykk:
Reservehjulet i full størrelse har en
"Temporary use only"-etikett (Kun
midlertidig bruk) på dekksiden. Bruk
reservehjulet i full størrelse
midlertidig, og kun i nødssituasjoner.
• Kontroller dekktrykket i reservehjulet
i full størrelse. (→s. 472)
Det kompakte reservehjulet
• Det kompakte reservehjulet
identifiseres med etiketten
"TEMPORARY USE ONLY (kun
midlertidig bruk)" på dekksiden. Bruk
det kompakte reservehjulet
midlertidig, og kun i nødssituasjoner.
• Kontroller dekktrykket i det kompakte
reservehjulet. (→s. 472)
Med det kompakte reservehjulet
Kjøretøyet blir lavere når det kjører med
et kompakt reservehjul enn når det
kjører med standardhjul.Etter å ha fullført hjulbytte (biler med
varselsystem for dekktrykk)
Varselsystemet for dekktrykk må
nullstilles. (→s. 389)
NÃ¥r du bruker reservehjulet (biler med
varselsystem for dekktrykk)
Ettersom reservehjulet ikke er utstyrt
med dekktrykksensorer, vil ikke
varselsystemet for dekktrykk varsle om
lavt dekktrykk i reservehjulet. Hvis du
bytter ut reservehjulet etter at
varsellampen for dekktrykk slås på, vil
lyset fortsatt være på.
Punktert fordekk på vei dekket av snø
og is
Sett på det kompakte reservehjulet på et
av bilens bakhjul. Bruk fremgangsmåten
nedenfor, og sett på kjettinger på
forhjulene:
1. Bytt ut et av bakhjulene med det
kompakte reservehjulet.
2. Skift ut det punkterte forhjulet med
bakhjulet du tok av.
3. Sett kjettinger på forhjulene.
Når du setter på hjulkapselen igjen
(utstyrsavhengig)
Rett inn utsparingen på hjulkapselen med
ventilen, som vist i illustrasjonen.
8.2 Tiltak i en nødssituasjon
448
