TOYOTA COROLLA HATCHBACK 2022 Kasutusjuhend (in Estonian)

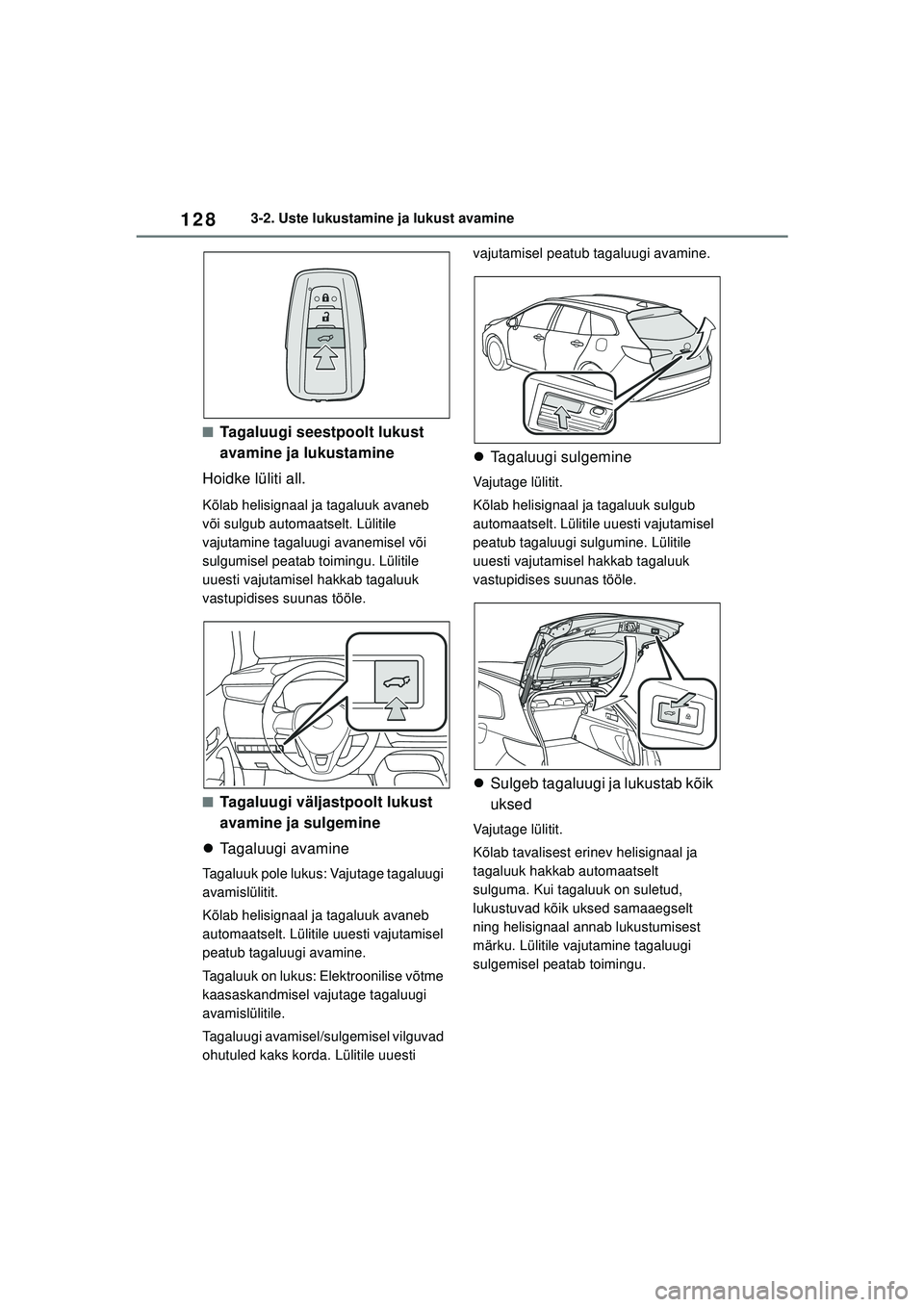

1283-2. Uste lukustamine ja lukust avamine
■Tagaluugi seestpoolt lukust
avamine ja lukustamine
Hoidke lüliti all.
Kõlab helisignaal ja tagaluuk avaneb
või sulgub automaatselt. Lülitile
vajutamine tagaluugi avanemisel või
sulgumisel peatab toimingu. Lülitile
uuesti vajutamisel hakkab tagaluuk
vastupidises suunas tööle.
■Tagaluugi väljastpoolt lukust
avamine ja sulgemine
 Tagaluugi avamine
Tagaluuk pole lukus: Vajutage tagaluugi
avamislülitit.
Kõlab helisignaal ja tagaluuk avaneb
automaatselt. Lülitile uuesti vajutamisel
peatub tagaluugi avamine.
Tagaluuk on lukus: Elektroonilise võtme
kaasaskandmisel vajutage tagaluugi
avamislülitile.
Tagaluugi avamisel/sulgemisel vilguvad
ohutuled kaks korda. Lülitile uuesti vajutamisel peatub tagaluugi avamine.

Tagaluugi sulgemine
Vajutage lülitit.
Kõlab helisignaal ja tagaluuk sulgub
automaatselt. Lülitile uuesti vajutamisel
peatub tagaluugi sulgumine. Lülitile
uuesti vajutamisel hakkab tagaluuk
vastupidises suunas tööle.
Sulgeb tagaluugi ja lukustab kõik
uksed
Vajutage lülitit.
Kõlab tavalisest erinev helisignaal ja
tagaluuk hakkab automaatselt
sulguma. Kui tagaluuk on suletud,
lukustuvad kõik uksed samaaegselt
ning helisignaal annab lukustumisest
märku. Lülitile vajutamine tagaluugi
sulgemisel peatab toimingu.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 128 Friday, November 26, 2021 6:36 AM

129
3
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
■Tagaluugi ukselingiga
sulgemine
Langetage tagaluuk lingi abil,
seejärel kõlab helisignaal ja
tagaluuk sulgub automaatselt.
■Tagaluugi kontaktivaba
avamine
Kontaktivaba tagaluuk võimaldab
tagaluugi automaatset avamist ja
sulgemist, asetades jala
tagakaitseraua alla keskele ning
tõmmates selle tagasi. 1
Hoides elektroonilist võtit,
seisake nutika sisend- ja
käivitussüsteemi tööpiirkonnas.
Kick Sensor
Kontaktivaba elektrilise
tagaluugi tuvastuspiirkond
Kontaktivaba süsteem
tuvastuspiirkond ( lk 136)
2 Toimingu läbiviimiseks liigutage
oma jalga umbes 10 cm
kaugusel tagakaitserauast ja
tõmmake jalg seejärel tagasi.
• Viige kogu toiming läbi 1 sekundi jooksul.
• Tagaluuk hakkab liikuma, kui
tagakaitseraua all tuvastatakse
jalg.
• Kontaktivabaks tagaluugi avamiseks ärge tagakaitserauda
oma jalaga puudutage.
• Kui salongis või pakiruumis on teine elektrooniline võti, võib
toiming võtta tavalisest kauem
aega.
• Vihmasajus või niiske ilmaga võib toiming võtta tavalisest
kauem aega.
• 2 anduri aktiveerimiseks peab tegema pöiaga löögi.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 129 Friday, November 26, 2021 6:36 AM

1303-2. Uste lukustamine ja lukust avamine

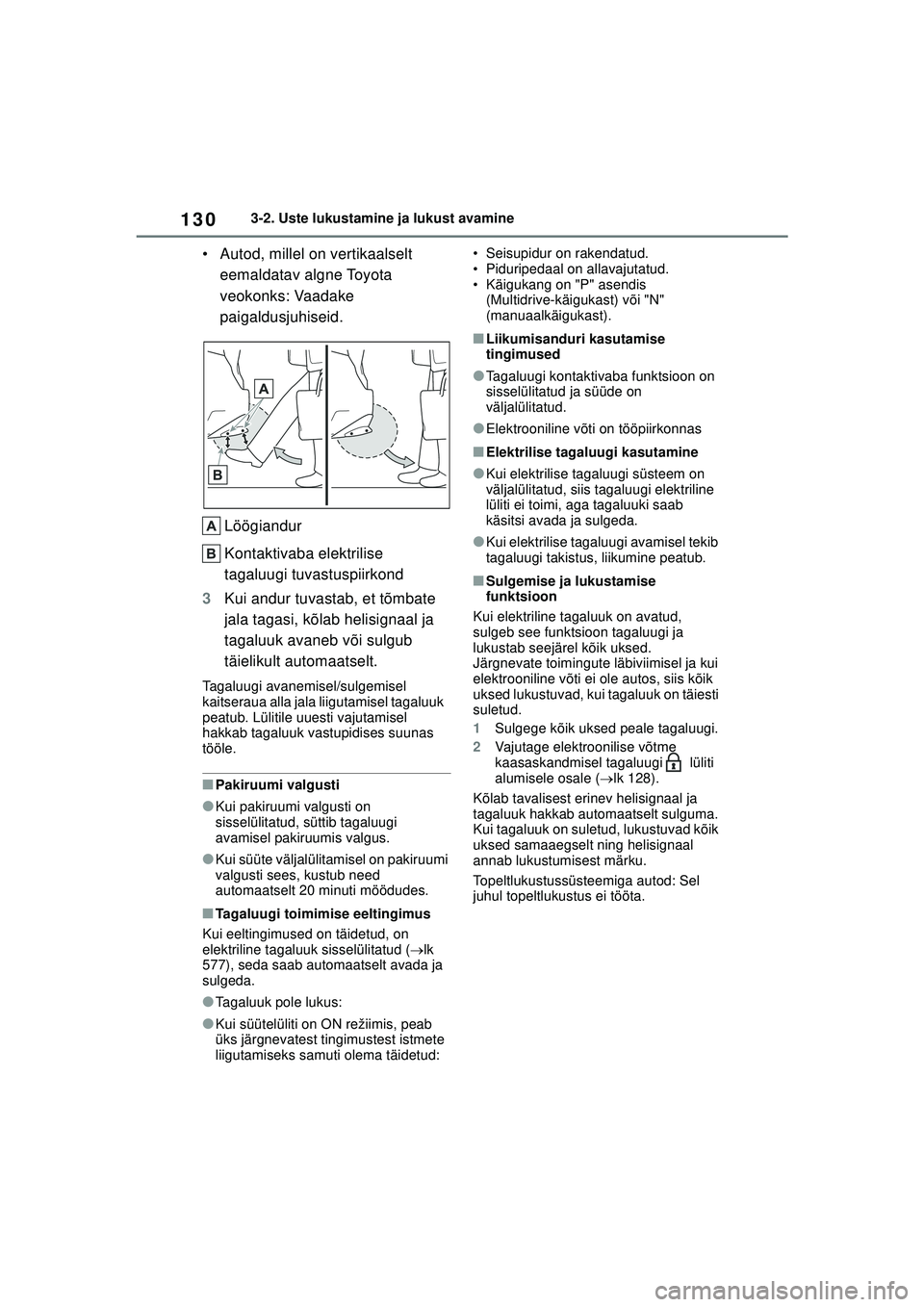

• Autod, millel on vertikaalselt eemaldatav algne Toyota
veokonks: Vaadake
paigaldusjuhiseid.
Löögiandur
Kontaktivaba elektrilise
tagaluugi tuvastuspiirkond
3 Kui andur tuvastab, et tõmbate
jala tagasi, kõlab helisignaal ja
tagaluuk avaneb või sulgub
täielikult automaatselt.
Tagaluugi avanemisel/sulgemisel
kaitseraua alla jala liigutamisel tagaluuk
peatub. Lülitile uuesti vajutamisel
hakkab tagaluuk vastupidises suunas
tööle.
■Pakiruumi valgusti
●Kui pakiruumi valgusti on
sisselülitatud, süttib tagaluugi
avamisel pakiruumis valgus.
●Kui süüte väljalülitamisel on pakiruumi
valgusti sees, kustub need
automaatselt 20 minuti möödudes.
■Tagaluugi toimimise eeltingimus
Kui eeltingimused on täidetud, on
elektriline tagaluuk sisselülitatud ( lk
577), seda saab automaatselt avada ja
sulgeda.
●Tagaluuk pole lukus:
●Kui süütelüliti on ON režiimis, peab
üks järgnevatest tingimustest istmete
liigutamiseks samuti olema täidetud: • Seisupidur on rakendatud.
• Piduripedaal on allavajutatud.
• Käigukang on "P" asendis
(Multidrive-käigukast) või "N"
(manuaalkäigukast).
■Liikumisanduri kasutamise
tingimused
●Tagaluugi kontaktivaba funktsioon on
sisselülitatud ja süüde on
väljalülitatud.
●Elektrooniline võti on tööpiirkonnas
■Elektrilise tagaluugi kasutamine
●Kui elektrilise tagaluugi süsteem on
väljalülitatud, siis tagaluugi elektriline
lüliti ei toimi, aga tagaluuki saab
käsitsi avada ja sulgeda.
●Kui elektrilise tagaluugi avamisel tekib
tagaluugi takistus, liikumine peatub.
■Sulgemise ja lukustamise
funktsioon
Kui elektriline tagaluuk on avatud,
sulgeb see funktsioon tagaluugi ja
lukustab seejärel kõik uksed.
Järgnevate toimingute läbiviimisel ja kui
elektrooniline võti ei ole autos, siis kõik
uksed lukustuvad, kui tagaluuk on täiesti
suletud.
1 Sulgege kõik uksed peale tagaluugi.
2 Vajutage elektroonilise võtme
kaasaskandmisel tagaluugi lüliti
alumisele osale ( lk 128).
Kõlab tavalisest erinev helisignaal ja
tagaluuk hakkab automaatselt sulguma.
Kui tagaluuk on suletud, lukustuvad kõik
uksed samaaegselt ning helisignaal
annab lukustumisest märku.
Topeltlukustussüsteemiga autod: Sel
juhul topeltlukustus ei tööta.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 130 Friday, November 26, 2021 6:36 AM

131
3
3-2. Uste lukustamine ja lukust avamine
Enne sõitu

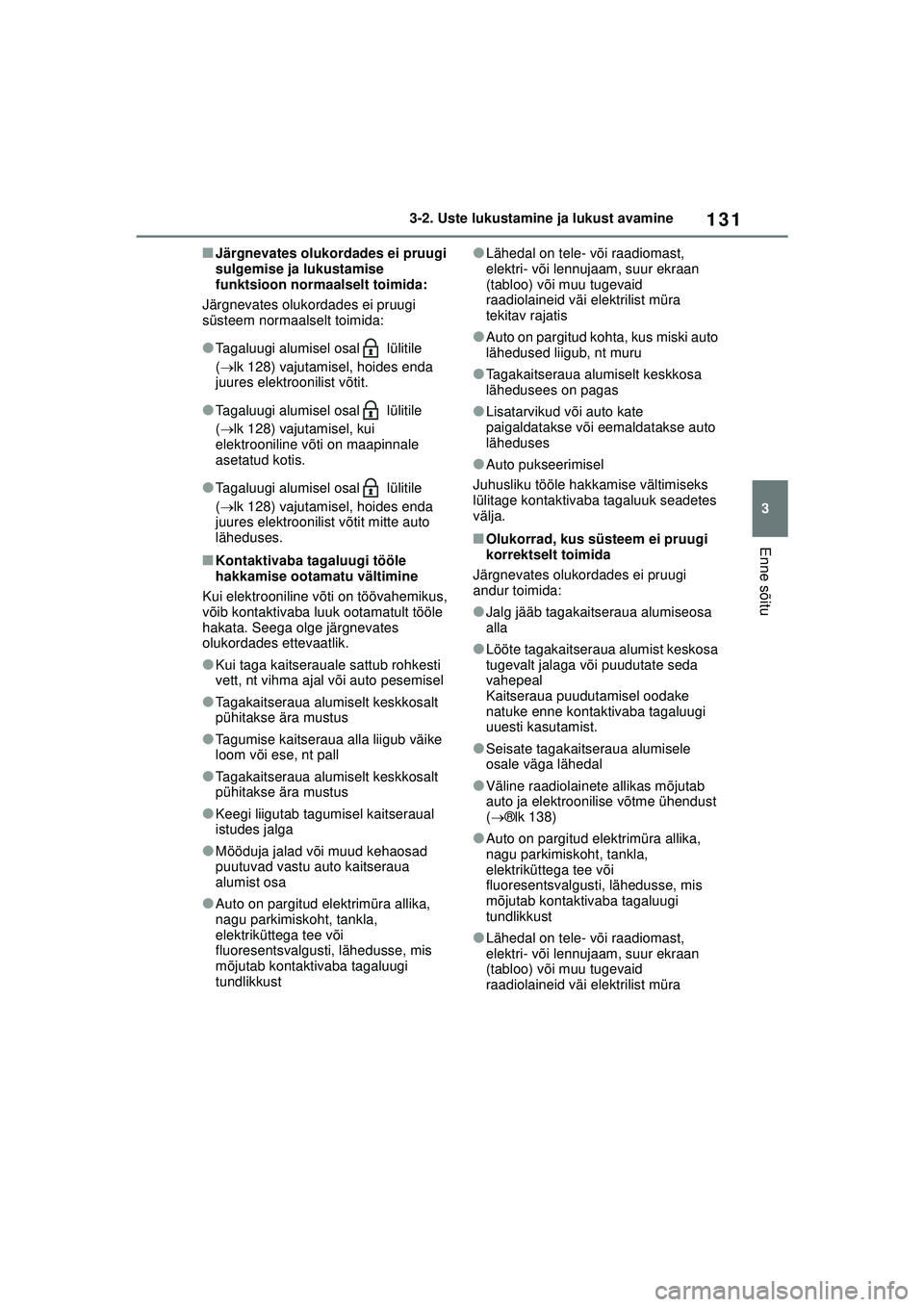

■Järgnevates olukordades ei pruugi
sulgemise ja lukustamise
funktsioon normaalselt toimida:
Järgnevates olukordades ei pruugi
süsteem normaalselt toimida:
●Tagaluugi alumisel osal lülitile
(  lk 128) vajutamisel, hoides enda
juures elektroonilist võtit.
●Tagaluugi alumisel osal lülitile
(  lk 128) vajutamisel, kui
elektrooniline võti on maapinnale
asetatud kotis.
●Tagaluugi alumisel osal lülitile
(  lk 128) vajutamisel, hoides enda
juures elektroonilist võtit mitte auto
läheduses.
■Kontaktivaba tagaluugi tööle
hakkamise ootamatu vältimine
Kui elektrooniline võti on töövahemikus,
võib kontaktivaba luuk ootamatult tööle
hakata. Seega olge järgnevates
olukordades ettevaatlik.
●Kui taga kaitserauale sattub rohkesti
vett, nt vihma ajal või auto pesemisel
●Tagakaitseraua alumiselt keskkosalt
pühitakse ära mustus
●Tagumise kaitseraua alla liigub väike
loom või ese, nt pall
●Tagakaitseraua alumiselt keskkosalt
pühitakse ära mustus
●Keegi liigutab tagumisel kaitseraual
istudes jalga
●Mööduja jalad või muud kehaosad
puutuvad vastu auto kaitseraua
alumist osa
●Auto on pargitud elektrimüra allika,
nagu parkimiskoht, tankla,
elektriküttega tee või
fluoresentsvalgusti, lähedusse, mis
mõjutab kontaktivaba tagaluugi
tundlikkust
●Lähedal on tele- või raadiomast,
elektri- või lennujaam, suur ekraan
(tabloo) või muu tugevaid
raadiolaineid väi elektrilist müra
tekitav rajatis
●Auto on pargitud kohta, kus miski auto
lähedused liigub, nt muru
●Tagakaitseraua alumiselt keskkosa
lähedusees on pagas
●Lisatarvikud või auto kate
paigaldatakse või eemaldatakse auto
läheduses
●Auto pukseerimisel
Juhusliku tööle hakkamise vältimiseks
lülitage kontaktivaba tagaluuk seadetes
välja.
■Olukorrad, kus süsteem ei pruugi
korrektselt toimida
Järgnevates olukordades ei pruugi
andur toimida:
●Jalg jääb tagakaitseraua alumiseosa
alla
●Lööte tagakaitseraua alumist keskosa
tugevalt jalaga või puudutate seda
vahepeal
Kaitseraua puudutamisel oodake
natuke enne kontaktivaba tagaluugi
uuesti kasutamist.
●Seisate tagakaitseraua alumisele
osale väga lähedal
●Väline raadiolainete allikas mõjutab
auto ja elektroonilise võtme ühendust
(  ®lk 138)
●Auto on pargitud elektrimüra allika,
nagu parkimiskoht, tankla,
elektriküttega tee või
fluoresentsvalgusti, lähedusse, mis
mõjutab kontaktivaba tagaluugi
tundlikkust
●Lähedal on tele- või raadiomast,
elektri- või lennujaam, suur ekraan
(tabloo) või muu tugevaid
raadiolaineid väi elektrilist müra
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 131 Friday, November 26, 2021 6:36 AM

1323-2. Uste lukustamine ja lukust avamine

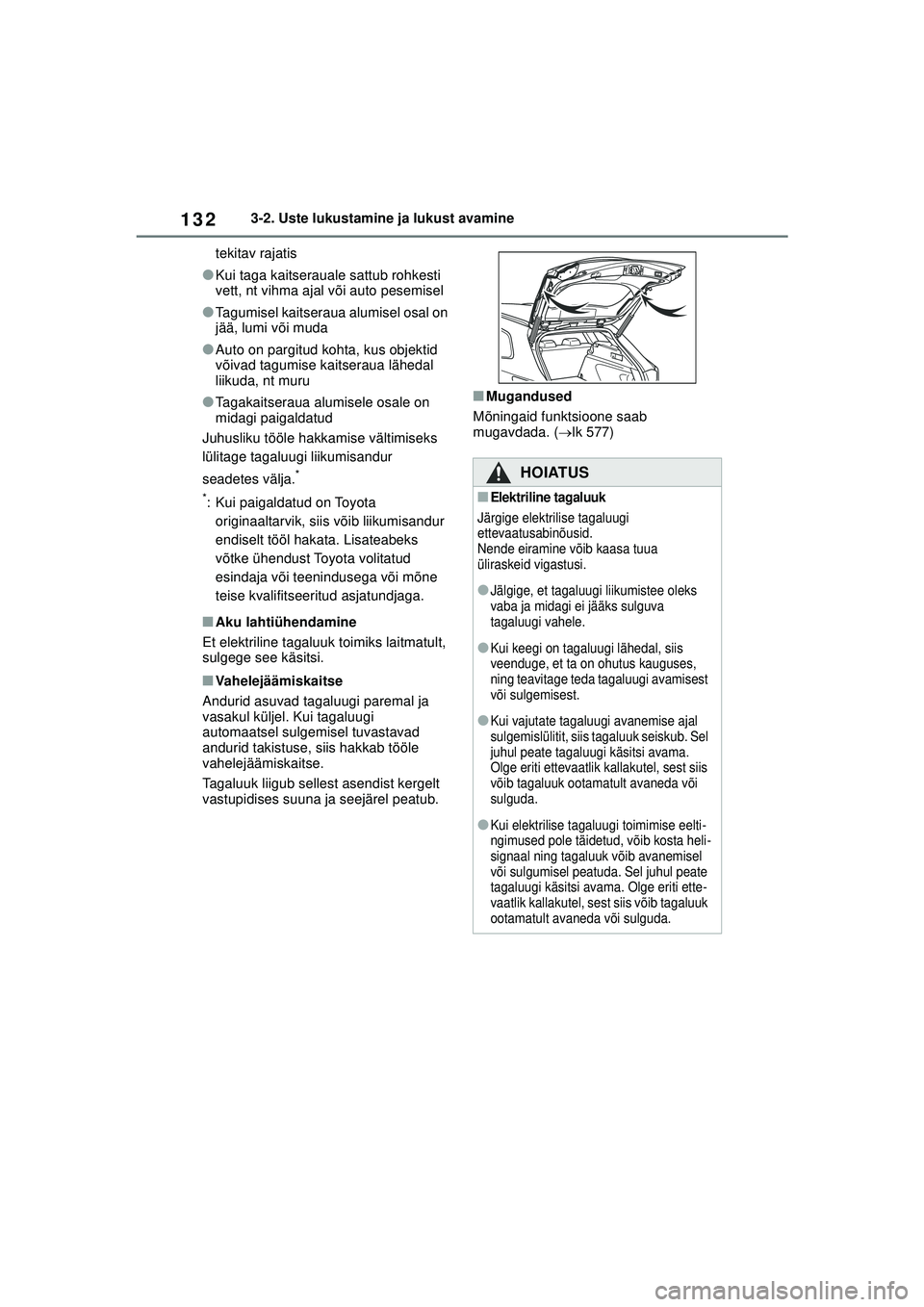

tekitav rajatis
●Kui taga kaitserauale sattub rohkesti
vett, nt vihma ajal või auto pesemisel
●Tagumisel kaitseraua alumisel osal on
jää, lumi või muda
●Auto on pargitud kohta, kus objektid
võivad tagumise kaitseraua lähedal
liikuda, nt muru
●Tagakaitseraua alumisele osale on
midagi paigaldatud
Juhusliku tööle hakkamise vältimiseks
lülitage tagaluugi liikumisandur
seadetes välja.
*
*
: Kui paigaldatud on Toyota originaaltarvik, siis võib liikumisandur
endiselt tööl hakata. Lisateabeks
võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
■Aku lahtiühendamine
Et elektriline tagaluuk toimiks laitmatult,
sulgege see käsitsi.
■Vahelejäämiskaitse
Andurid asuvad tagaluugi paremal ja
vasakul küljel. Kui tagaluugi
automaatsel sulgemisel tuvastavad
andurid takistuse, siis hakkab tööle
vahelejäämiskaitse.
Tagaluuk liigub sellest asendist kergelt
vastupidises suuna ja seejärel peatub.
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 577)
HOIATUS
■Elektriline tagaluuk
Järgige elektrilise tagaluugi
ettevaatusabinõusid.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
●Jälgige, et tagaluugi liikumistee oleks
vaba ja midagi ei jääks sulguva
tagaluugi vahele.
●Kui keegi on tagaluugi lähedal, siis
veenduge, et ta on ohutus kauguses,
ning teavitage teda tagaluugi avamisest
või sulgemisest.
●Kui vajutate tagaluugi avanemise ajal
sulgemislülitit, siis tagaluuk seiskub. Sel
juhul peate tagaluugi käsitsi avama.
Olge eriti ettevaatlik kallakutel, sest siis
võib tagaluuk ootamatult avaneda või
sulguda.
●Kui elektrilise tagaluugi toimimise eelti-
ngimused pole täidetud, võib kosta heli-
signaal ning tagaluuk võib avanemisel
või sulgumisel peatuda. Sel juhul peate
tagaluugi käsitsi avama. Olge eriti ette-
vaatlik kallakutel, sest siis võib tagaluuk
ootamatult avaneda või sulguda.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 132 Friday, November 26, 2021 6:36 AM

133
3
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
HOIATUS
●Kallakul võib tagaluuk peale
automaatset avanemist jälle alla
langeda. Kontrollige, kas tagaluuk
on täielikult avatud ja püsib kindlalt
lahti.
●Järgnevatel juhtudel kui elektrilise
tagaluugi avanemisel tuvastatakse
probleem, siis avanemine peatub.
Sel juhul saab tagaluuki käsitsi
avada või sulgeda. Olge eriti
ettevaatlik kallakutel, sest siis võib
tagaluuk ootamatult avaneda või
sulguda.
• Takistuste korral
• Kui akutoide äkitselt katkeb, näiteks süüte "ON" režiimi lülitamisel või
mootori käivitamisel.
●Kui tagaluugil on raske ese, võib
tagaluuk pärast avamist sulguda
ning kellegi käsi, pea või kael võib
selle vahele jääda ja viga saada.
Lisade tagaluugile paigaldamisel
küsige nõu Toyota volitatud
esindajalt või mõnelt muult
kvalifitseeritud asjatundjalt.
■Vahelejäämiskaitse
Järgige ettevaatusabinõusid.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
●Ärge kunagi katsetage
vahelejäämiskaitset oma
kehaosadel, püüdes seda meelega
rakendada.
●Vahelejäämiskaitse ei pruugi
toimida, kui miski jääb katuseluugi
vahele vahetult enne selle täielikku
sulgumist. Olge ettevaatlik, et te ei
jääks millegi vahele.
●Vahelejäämiskaitse võib sõltuvalt
vahelejääva eseme kujust mitte
toimida. Ärge jätke sõrmi või midagi
muud liikuva istmevahele.
■Kick Sensor
Järgige elektrilise tagaluugi
ettevaatusabinõusid.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
●Jälgige, et tagaluugi liikumistee
oleks vaba ja midagi ei jääks
sulguva tagaluugi vahele.
●Jala tagakaitseraua alla asetamisel
ärge puudutage väljalaskesüsteemi
enne, kui see on piisavalt jahtunud.
Kuum väljalaskesüsteem võib Teid
põletada.
●Ärge liikumisanduriga tagaluuki
kasutage, kui tagumise kaitseraua
taha jääb liiga vähe ruumi.
MÄRKUS
■Tagaluugi amortisaatorid
Tagaluugil on amortisaatorid, mis
hoiavad seda lahti.
Järgige järgnevaid
ettevaatusabinõusid.
Vastasel korral võivad amortisaatorid
viga saada.
●Ärge kleepige amortisaatorite
varrastele kleebiseid, kilet,
kleeplinti jms.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 133 Friday, November 26, 2021 6:36 AM

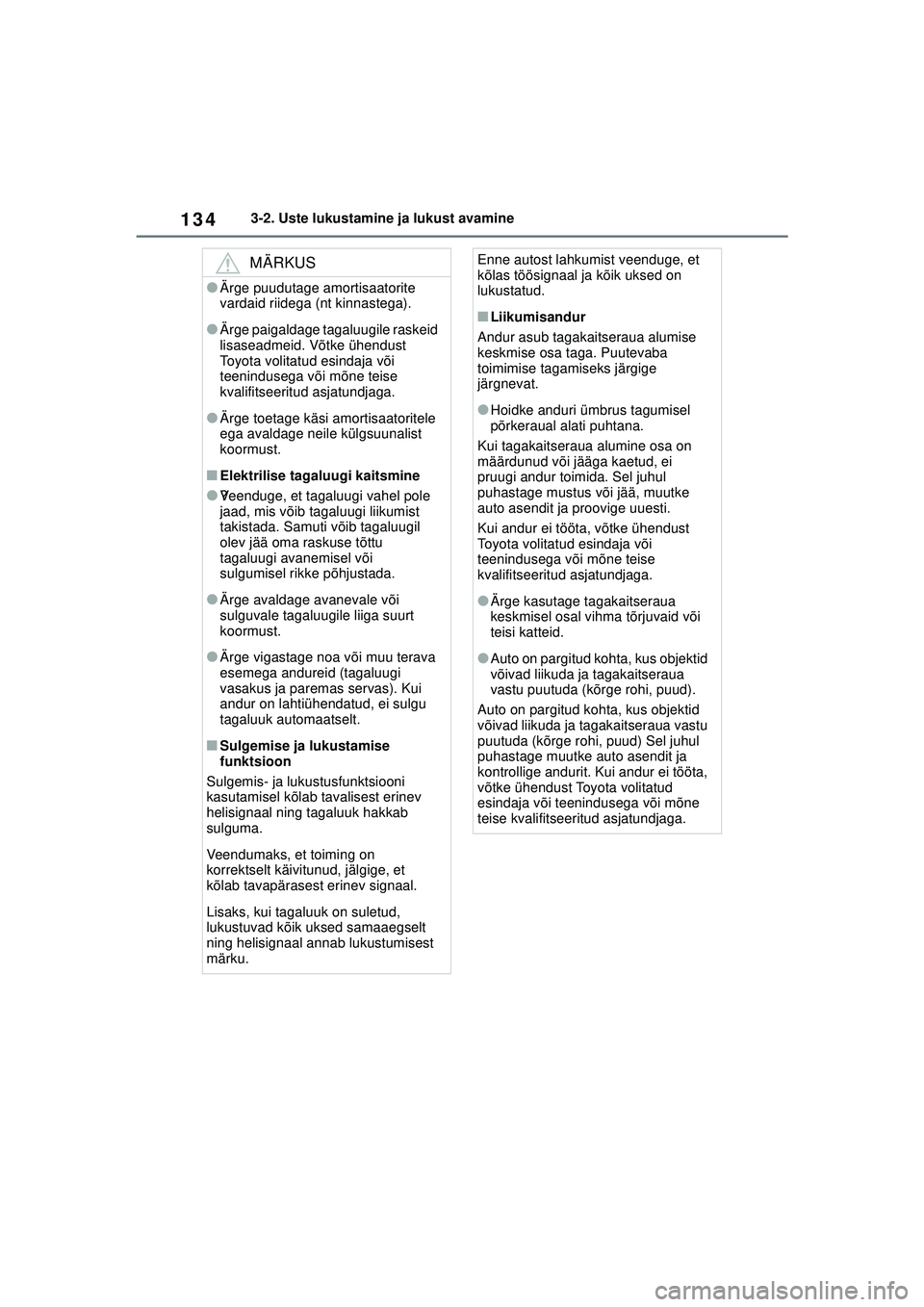

1343-2. Uste lukustamine ja lukust avamine
MÄRKUS
●Ärge puudutage amortisaatorite
vardaid riidega (nt kinnastega).
●Ärge paigaldage tagaluugile raskeid
lisaseadmeid. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
●Ärge toetage käsi amortisaatoritele
ega avaldage neile külgsuunalist
koormust.
■Elektrilise tagaluugi kaitsmine
●? Veenduge, et tagaluugi vahel pole
jaad, mis võib tagaluugi liikumist
takistada. Samuti võib tagaluugil
olev jää oma raskuse tõttu
tagaluugi avanemisel või
sulgumisel rikke põhjustada.
●Ärge avaldage avanevale või
sulguvale tagaluugile liiga suurt
koormust.
●Ärge vigastage noa või muu terava
esemega andureid (tagaluugi
vasakus ja paremas servas). Kui
andur on lahtiühendatud, ei sulgu
tagaluuk automaatselt.
■Sulgemise ja lukustamise
funktsioon
Sulgemis- ja lukustusfunktsiooni
kasutamisel kõlab tavalisest erinev
helisignaal ning tagaluuk hakkab
sulguma.
Veendumaks, et toiming on
korrektselt käivitunud, jälgige, et
kõlab tavapärasest erinev signaal.
Lisaks, kui tagaluuk on suletud,
lukustuvad kõik uksed samaaegselt
ning helisignaal annab lukustumisest
märku.
Enne autost lahkumist veenduge, et
kõlas töösignaal ja kõik uksed on
lukustatud.
■Liikumisandur
Andur asub tagakaitseraua alumise
keskmise osa taga. Puutevaba
toimimise tagamiseks järgige
järgnevat.
●Hoidke anduri ümbrus tagumisel
põrkeraual alati puhtana.
Kui tagakaitseraua alumine osa on
määrdunud või jääga kaetud, ei
pruugi andur toimida. Sel juhul
puhastage mustus või jää, muutke
auto asendit ja proovige uuesti.
Kui andur ei tööta, võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
●Ärge kasutage tagakaitseraua
keskmisel osal vihma tõrjuvaid või
teisi katteid.
●Auto on pargitud kohta, kus objektid
võivad liikuda ja tagakaitseraua
vastu puutuda (kõrge rohi, puud).
Auto on pargitud kohta, kus objektid
võivad liikuda ja tagakaitseraua vastu
puutuda (kõrge rohi, puud) Sel juhul
puhastage muutke auto asendit ja
kontrollige andurit. Kui andur ei tööta,
võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 134 Friday, November 26, 2021 6:36 AM

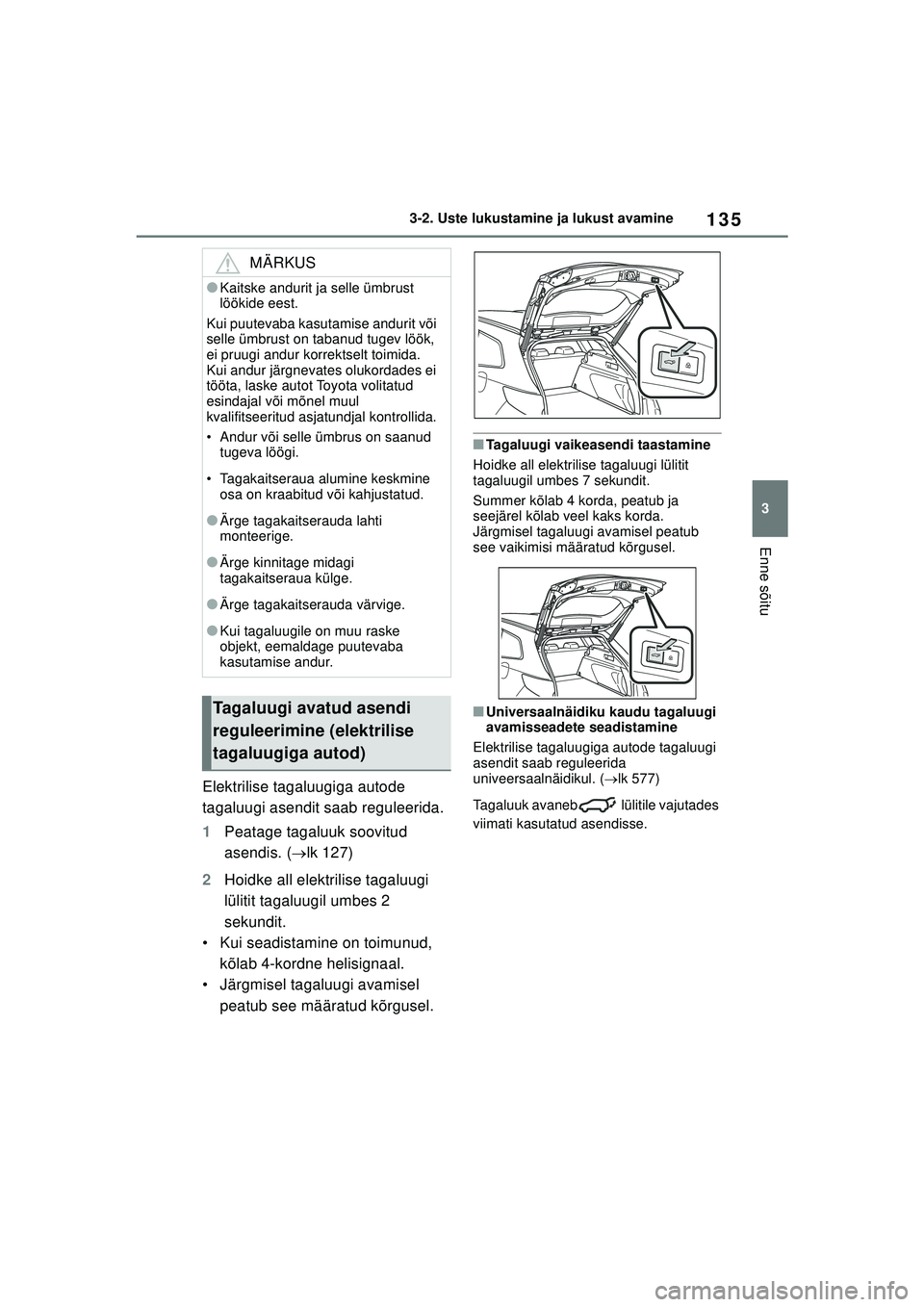

135
3
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
Elektrilise tagaluugiga autode
tagaluugi asendit saab reguleerida.
1
Peatage tagaluuk soovitud
asendis. ( lk 127)
2 Hoidke all elektrilise tagaluugi
lülitit tagaluugil umbes 2
sekundit.
• Kui seadistamine on toimunud, kõlab 4-kordne helisignaal.
• Järgmisel tagaluugi avamisel
peatub see määratud kõrgusel.
■Tagaluugi vaikeasendi taastamine
Hoidke all elektrilise tagaluugi lülitit
tagaluugil umbes 7 sekundit.
Summer kõlab 4 korda, peatub ja
seejärel kõlab veel kaks korda.
Järgmisel tagaluugi avamisel peatub
see vaikimisi määratud kõrgusel.
■Universaalnäidiku kaudu tagaluugi
avamisseadete seadistamine
Elektrilise tagaluugiga autode tagaluugi
asendit saab reguleerida
univeersaalnäidikul. ( lk 577)
Tagaluuk avaneb lülitile vajutades
viimati kasutatud asendisse.
MÄRKUS
●Kaitske andurit ja selle ümbrust
löökide eest.
Kui puutevaba kasutamise andurit või
selle ümbrust on tabanud tugev löök,
ei pruugi andur korrektselt toimida.
Kui andur järgnevates olukordades ei
tööta, laske autot Toyota volitatud
esindajal või mõnel muul
kvalifitseeritud asjatundjal kontrollida.
• Andur või selle ümbrus on saanud tugeva löögi.
• Tagakaitseraua alumine keskmine osa on kraabitud või kahjustatud.
●Ärge tagakaitserauda lahti
monteerige.
●Ärge kinnitage midagi
tagakaitseraua külge.
●Ärge tagakaitserauda värvige.
●Kui tagaluugile on muu raske
objekt, eemaldage puutevaba
kasutamise andur.
Tagaluugi avatud asendi
reguleerimine (elektrilise
tagaluugiga autod)
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 135 Friday, November 26, 2021 6:36 AM

1363-2. Uste lukustamine ja lukust avamine

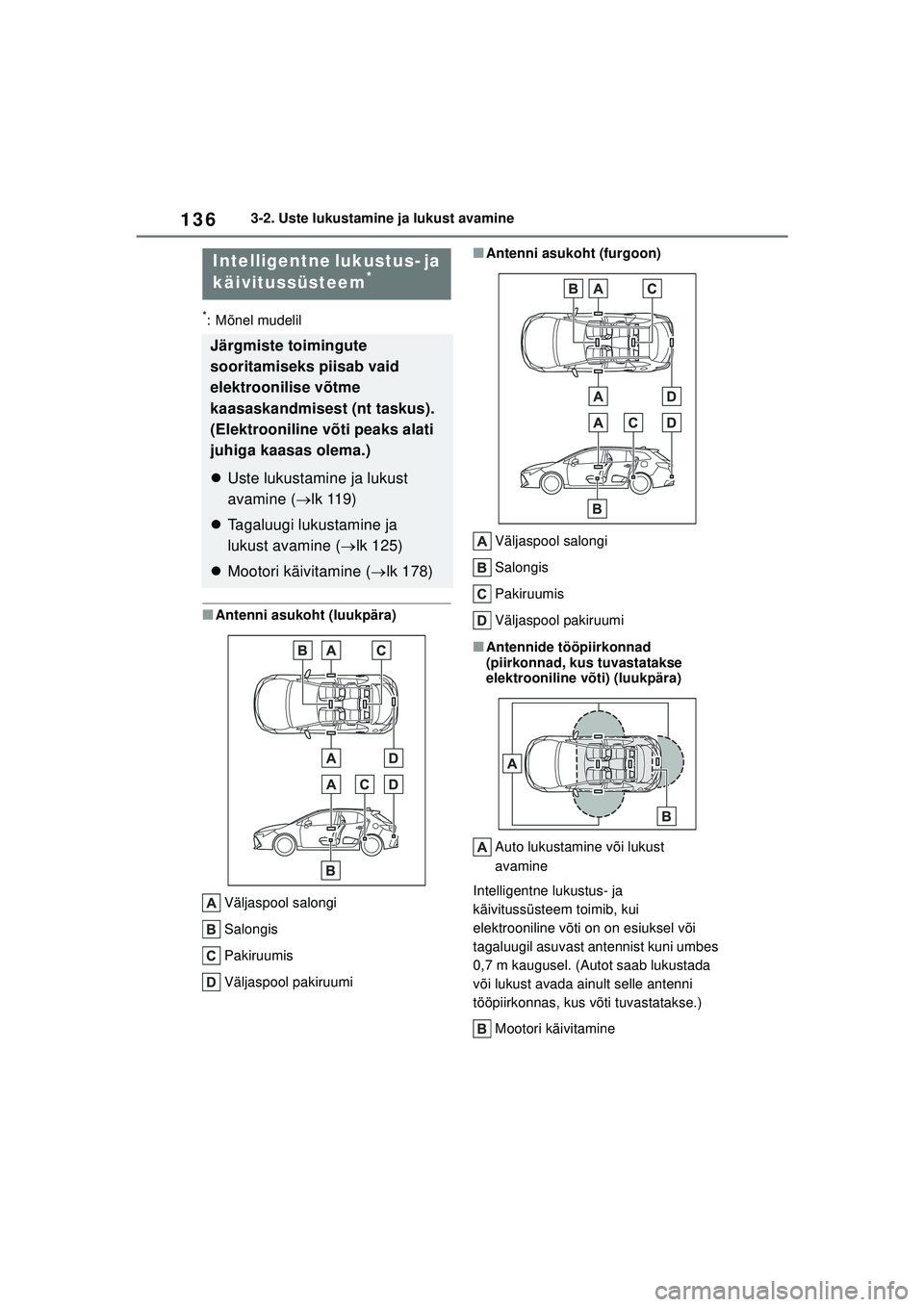

*: Mõnel mudelil
■Antenni asukoht (luukpära)Väljaspool salongi
Salongis
Pakiruumis
Väljaspool pakiruumi
■Antenni asukoht (furgoon)Väljaspool salongi
Salongis
Pakiruumis
Väljaspool pakiruumi
■Antennide tööpiirkonnad
(piirkonnad, kus tuvastatakse
elektrooniline võti) (luukpära)Auto lukustamine või lukust
avamine
Intelligentne lukustus- ja
käivitussüsteem toimib, kui
elektrooniline võti on on esiuksel või
tagaluugil asuvast antennist kuni umbes
0,7 m kaugusel. (Autot saab lukustada
või lukust avada ainult selle antenni
tööpiirkonnas, kus võti tuvastatakse.)
Mootori käivitamine
Intelligentne lukustus- ja
käivitussüsteem*
Järgmiste toimingute
sooritamiseks piisab vaid
elektroonilise võtme
kaasaskandmisest (nt taskus).
(Elektrooniline võti peaks alati
juhiga kaasas olema.)
Uste lukustamine ja lukust
avamine ( lk 119)
 Tagaluugi lukustamine ja
lukust avamine ( lk 125)
 Mootori käivitamine ( lk 178)
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 136 Friday, November 26, 2021 6:36 AM

137
3
3-2. Uste lukustamine ja lukust avamine
Enne sõitu
Intelligentne lukustus- ja
käivitussüsteem toimib, kui
elektrooniline võti on autos.
■Antennide tööpiirkonnad
(piirkonnad, kus tuvastatakse
elektrooniline võti) (furgoon)
Auto lukustamine või lukust
avamine
Intelligentne lukustus- ja
käivitussüsteem toimib, kui
elektrooniline võti on on esiuksel või
tagaluugil asuvast antennist kuni umbes
0,7 m kaugusel. (Autot saab lukustada
või lukust avada ainult selle antenni
tööpiirkonnas, kus võti tuvastatakse.)
Mootori käivitamine
Intelligentne lukustus- ja
käivitussüsteem toimib, kui
elektrooniline võti on autos.
■Alarmid ja hoiatused
Varguse ja ekslikust kasutamisest
tingitud õnnetuste eest hoiatatakse
helisignaalidega (nii väljaspool autot kui
autos) ja teadetega universaalnäidikul.
Toimige vastavalt kuvatud teatele. ( lk
520)
Järgmises tabelis on loetletud olukorrad,
kus kostab ainult helisignaal, ning
toodud abinõud probleemide
lahendamiseks.
●Väljaspool autot kõlab 5-sekundine
hoiatussignaal
●Autos pidev
■Akuvoolu säästmine
Kui auto pole kasutusel, lülitub sisse
elektroonilise võtme patarei ja 12 V aku
tühjenemist vältiv funktsioon.
●Järgmistel juhtudel võib intelligentsel
lukustus- ja käivitussüsteemil auto
lukust avamiseks veidi aega kuluda.
• Elektrooniline võti on jäetud 2 minutiks kuni umbes 3,5 m kaugusele autost.
• Intelligentset lukustus- ja
käivitussüsteemi pole 5 päeva
kasutatud.
●Kui intelligentset lukustus- ja
käivitussüsteemi pole kasutatud 14
päeva, saab autot lukust avada ainult
juhiukselt. Auto lukust avamiseks
võtke kinni juhiukse lingist või
kasutage kaugjuhtimispulti või
mehaanilist võtit.
OlukordLahendus
Püüate autot lukustada,
kui uks(ed) on avatud.
Sulgege kõik
uksed ja
lukustage
auto.
OlukordLahendus
Süütelüliti keerati
avatud juhiuksega
„ACC“ režiimi (Juhiuks
avati „ACC" režiimis).Valige režiim
“OFF” ja
sulgege uks.
Keerate süüte välja, kui
juhiuks on avatud.Sulgege
juhiuks.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 137 Friday, November 26, 2021 6:36 AM
