TOYOTA COROLLA HATCHBACK 2022 Kasutusjuhend (in Estonian)

2184-5. Juhiabisüsteemid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 218 Friday, November 26, 2021 6:36 AM

219
4
4-5. Juhiabisüsteemid
Sõidutingimused
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 219 Friday, November 26, 2021 6:36 AM

2204-5. Juhiabisüsteemid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 220 Friday, November 26, 2021 6:36 AM

221
4
4-5. Juhiabisüsteemid
Sõidutingimused
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 221 Friday, November 26, 2021 6:36 AM

2224-5. Juhiabisüsteemid

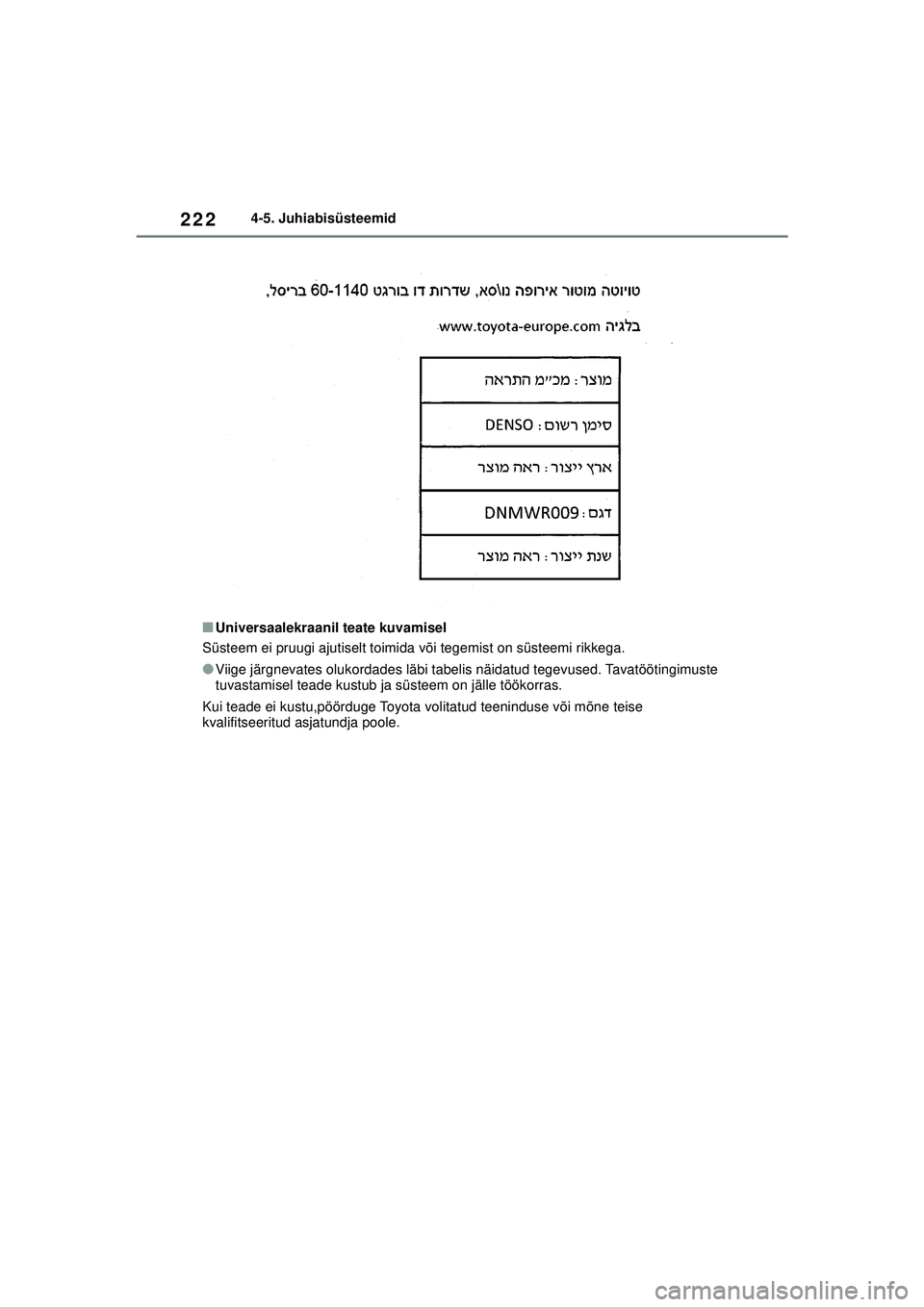

■Universaalekraanil teate kuvamisel
Süsteem ei pruugi ajutiselt toimida või tegemist on süsteemi rikkega.
●Viige järgnevates olukordades läbi tabelis näidatud tegevused. Tavatöötingimuste
tuvastamisel teade kustub ja süsteem on jälle töökorras.
Kui teade ei kustu,pöörduge Toyota volitatud teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 222 Friday, November 26, 2021 6:36 AM

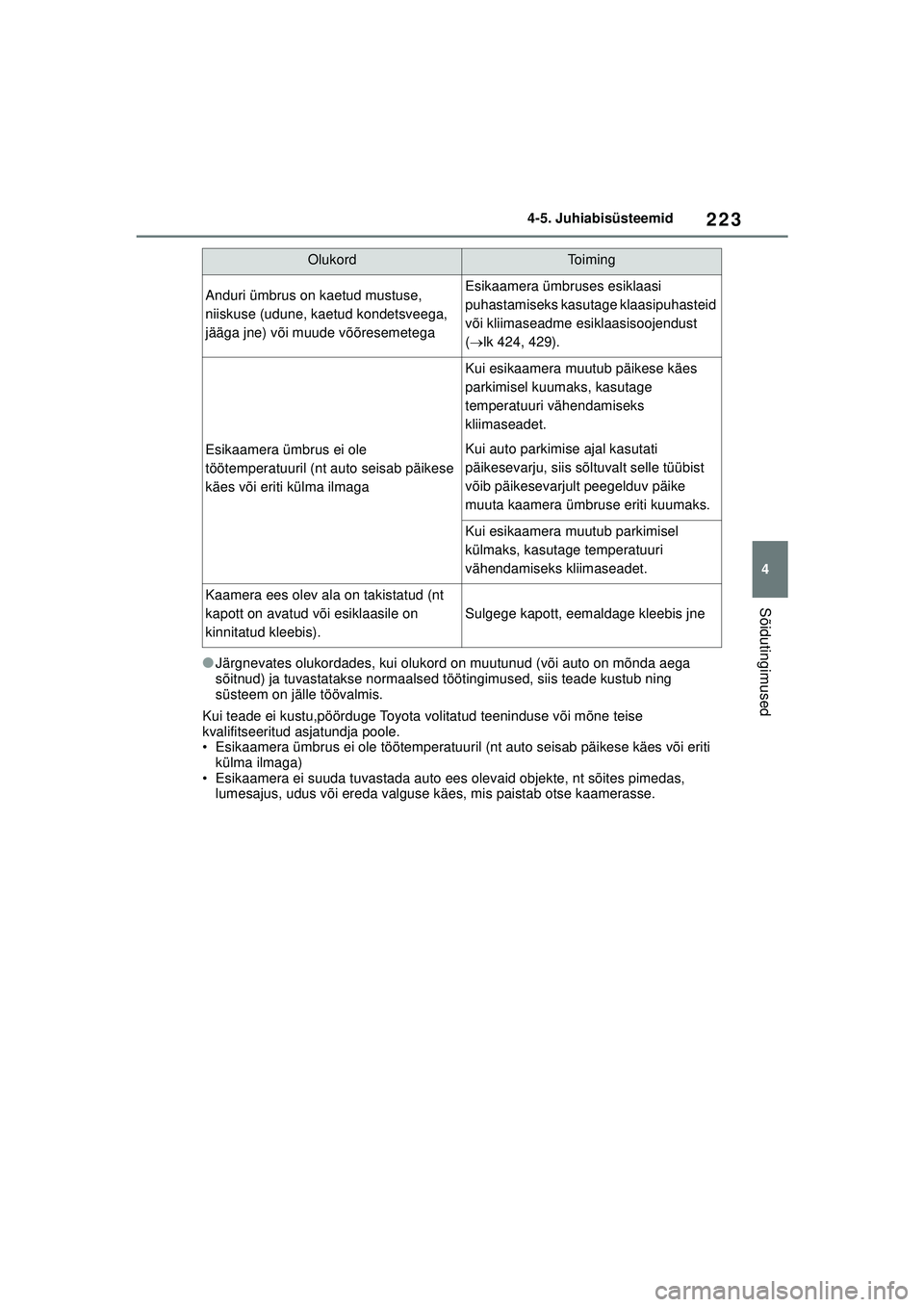

223
4
4-5. Juhiabisüsteemid
Sõidutingimused
●Järgnevates olukordades, kui olukord on muutunud (või auto on mõnda aega
sõitnud) ja tuvastatakse normaalsed töötingimused, siis teade kustub ning
süsteem on jälle töövalmis.
Kui teade ei kustu,pöörduge Toyota volitatud teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
• Esikaamera ümbrus ei ole töötemperatuuril (nt auto seisab päikese käes või eriti külma ilmaga)
• Esikaamera ei suuda tuvastada auto ees olevaid objekte, nt sõites pimedas, lumesajus, udus või ereda valguse käes, mis paistab otse kaamerasse.
OlukordTo i m i n g
Anduri ümbrus on kaetud mustuse,
niiskuse (udune, kaetud kondetsveega,
jääga jne) või muude võõresemetegaEsikaamera ümbruses esiklaasi
puhastamiseks kasutage klaasipuhasteid
või kliimaseadme esiklaasisoojendust
( lk 424, 429).
Esikaamera ümbrus ei ole
töötemperatuuril (nt auto seisab päikese
käes või eriti külma ilmaga
Kui esikaamera muutub päikese käes
parkimisel kuumaks, kasutage
temperatuuri vähendamiseks
kliimaseadet.
Kui auto parkimise ajal kasutati
päikesevarju, siis sõltuvalt selle tüübist
võib päikesevarjult peegelduv päike
muuta kaamera ümbruse eriti kuumaks.
Kui esikaamera muutub parkimisel
külmaks, kasutage temperatuuri
vähendamiseks kliimaseadet.
Kaamera ees olev ala on takistatud (nt
kapott on avatud või esiklaasile on
kinnitatud kleebis).
Sulgege kapott, eemaldage kleebis jne
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 223 Friday, November 26, 2021 6:36 AM

2244-5. Juhiabisüsteemid

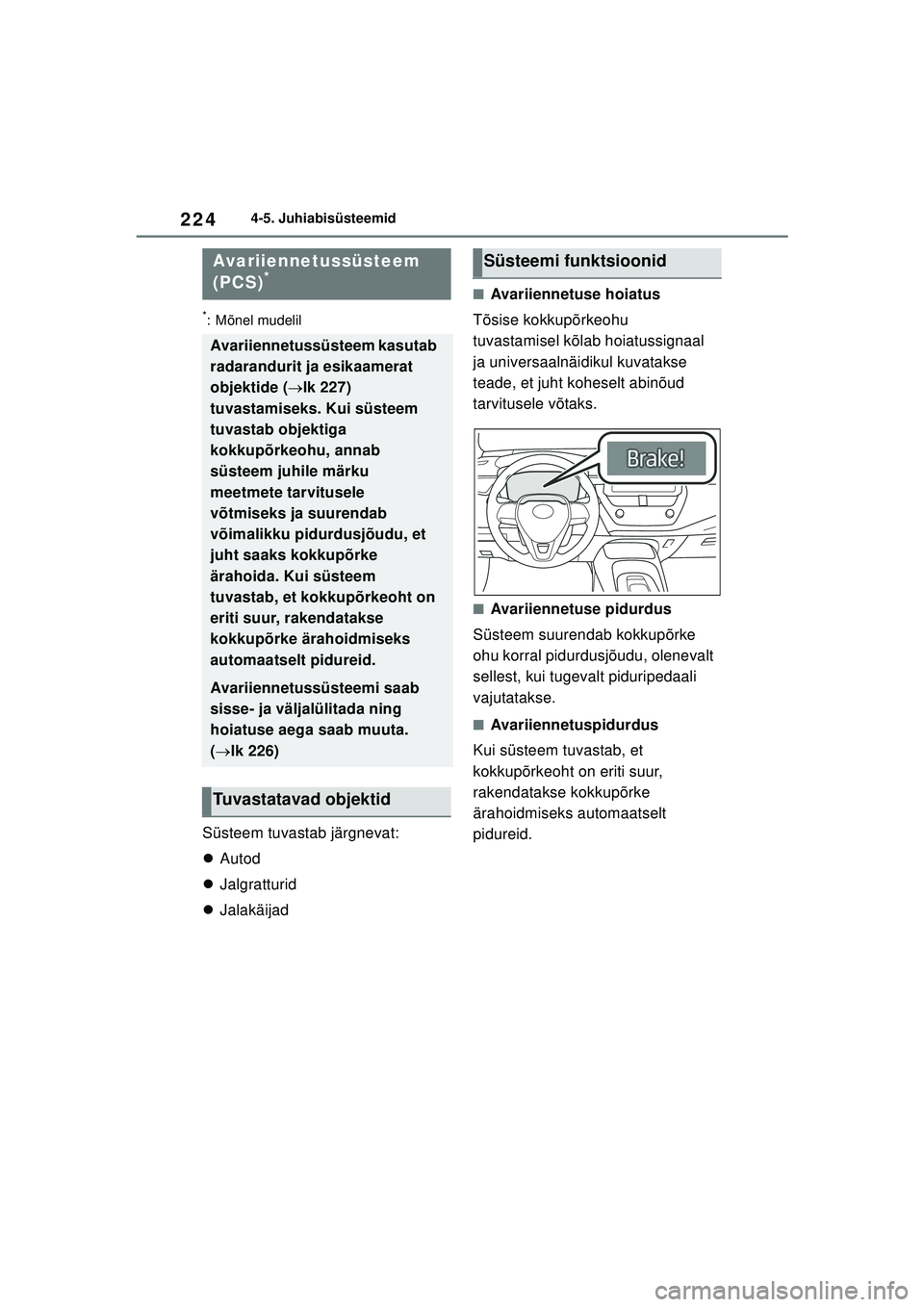

*: Mõnel mudelil
Süsteem tuvastab järgnevat:
Autod
 Jalgratturid
 Jalakäijad
■Avariiennetuse hoiatus
Tõsise kokkupõrkeohu
tuvastamisel kõlab hoiatussignaal
ja universaalnäidikul kuvatakse
teade, et juht koheselt abinõud
tarvitusele võtaks.
■Avariiennetuse pidurdus
Süsteem suurendab kokkupõrke
ohu korral pidurdusjõudu, olenevalt
sellest, kui tugevalt piduripedaali
vajutatakse.
■Avariiennetuspidurdus
Kui süsteem tuvastab, et
kokkupõrkeoht on eriti suur,
rakendatakse kokkupõrke
ärahoidmiseks automaatselt
pidureid.
Avariiennetussüsteem
(PCS)*
Avariiennetussüsteem kasutab
radarandurit ja esikaamerat
objektide ( lk 227)
tuvastamiseks. Kui süsteem
tuvastab objektiga
kokkupõrkeohu, annab
süsteem juhile märku
meetmete tarvitusele
võtmiseks ja suurendab
võimalikku pidurdusjõudu, et
juht saaks kokkupõrke
ärahoida. Kui süsteem
tuvastab, et kokkupõrkeoht on
eriti suur, rakendatakse
kokkupõrke ärahoidmiseks
automaatselt pidureid.
Avariiennetussüsteemi saab
sisse- ja väljalülitada ning
hoiatuse aega saab muuta.
(  lk 226)
Tuvastatavad objektid
Süsteemi funktsioonid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 224 Friday, November 26, 2021 6:36 AM

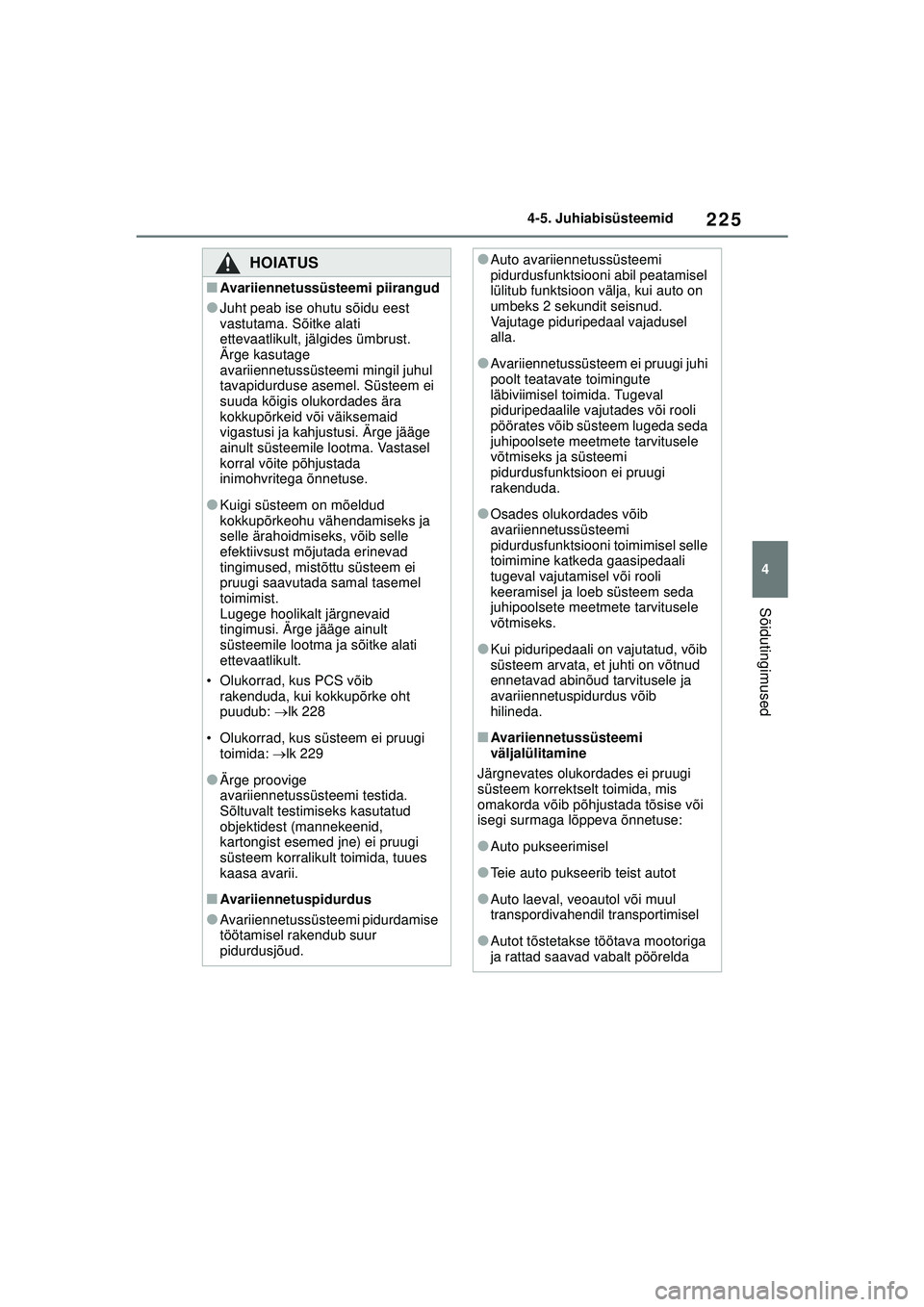

225
4
4-5. Juhiabisüsteemid
Sõidutingimused
HOIATUS
■Avariiennetussüsteemi piirangud
●Juht peab ise ohutu sõidu eest
vastutama. Sõitke alati
ettevaatlikult, jälgides ümbrust.
Ärge kasutage
avariiennetussüsteemi mingil juhul
tavapidurduse asemel. Süsteem ei
suuda kõigis olukordades ära
kokkupõrkeid või väiksemaid
vigastusi ja kahjustusi. Ärge jääge
ainult süsteemile lootma. Vastasel
korral võite põhjustada
inimohvritega õnnetuse.
●Kuigi süsteem on mõeldud
kokkupõrkeohu vähendamiseks ja
selle ärahoidmiseks, võib selle
efektiivsust mõjutada erinevad
tingimused, mistõttu süsteem ei
pruugi saavutada samal tasemel
toimimist.
Lugege hoolikalt järgnevaid
tingimusi. Ärge jääge ainult
süsteemile lootma ja sõitke alati
ettevaatlikult.
• Olukorrad, kus PCS võib rakenduda, kui kokkupõrke oht
puudub: lk 228
• Olukorrad, kus süsteem ei pruugi toimida: lk 229
●Ärge proovige
avariiennetussüsteemi testida.
Sõltuvalt testimiseks kasutatud
objektidest (mannekeenid,
kartongist esemed jne) ei pruugi
süsteem korralikult toimida, tuues
kaasa avarii.
■Avariiennetuspidurdus
●Avariiennetussüsteemi pidurdamise
töötamisel rakendub suur
pidurdusjõud.
●Auto avariiennetussüsteemi
pidurdusfunktsiooni abil peatamisel
lülitub funktsioon välja, kui auto on
umbeks 2 sekundit seisnud.
Vajutage piduripedaal vajadusel
alla.
●Avariiennetussüsteem ei pruugi juhi
poolt teatavate toimingute
läbiviimisel toimida. Tugeval
piduripedaalile vajutades või rooli
pöörates võib süsteem lugeda seda
juhipoolsete meetmete tarvitusele
võtmiseks ja süsteemi
pidurdusfunktsioon ei pruugi
rakenduda.
●Osades olukordades võib
avariiennetussüsteemi
pidurdusfunktsiooni toimimisel selle
toimimine katkeda gaasipedaali
tugeval vajutamisel või rooli
keeramisel ja loeb süsteem seda
juhipoolsete meetmete tarvitusele
võtmiseks.
●Kui piduripedaali on vajutatud, võib
süsteem arvata, et juhti on võtnud
ennetavad abinõud tarvitusele ja
avariiennetuspidurdus võib
hilineda.
■Avariiennetussüsteemi
väljalülitamine
Järgnevates olukordades ei pruugi
süsteem korrektselt toimida, mis
omakorda võib põhjustada tõsise või
isegi surmaga lõppeva õnnetuse:
●Auto pukseerimisel
●Teie auto pukseerib teist autot
●Auto laeval, veoautol või muul
transpordivahendil transportimisel
●Autot tõstetakse töötava mootoriga
ja rattad saavad vabalt pöörelda
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 225 Friday, November 26, 2021 6:36 AM

2264-5. Juhiabisüsteemid

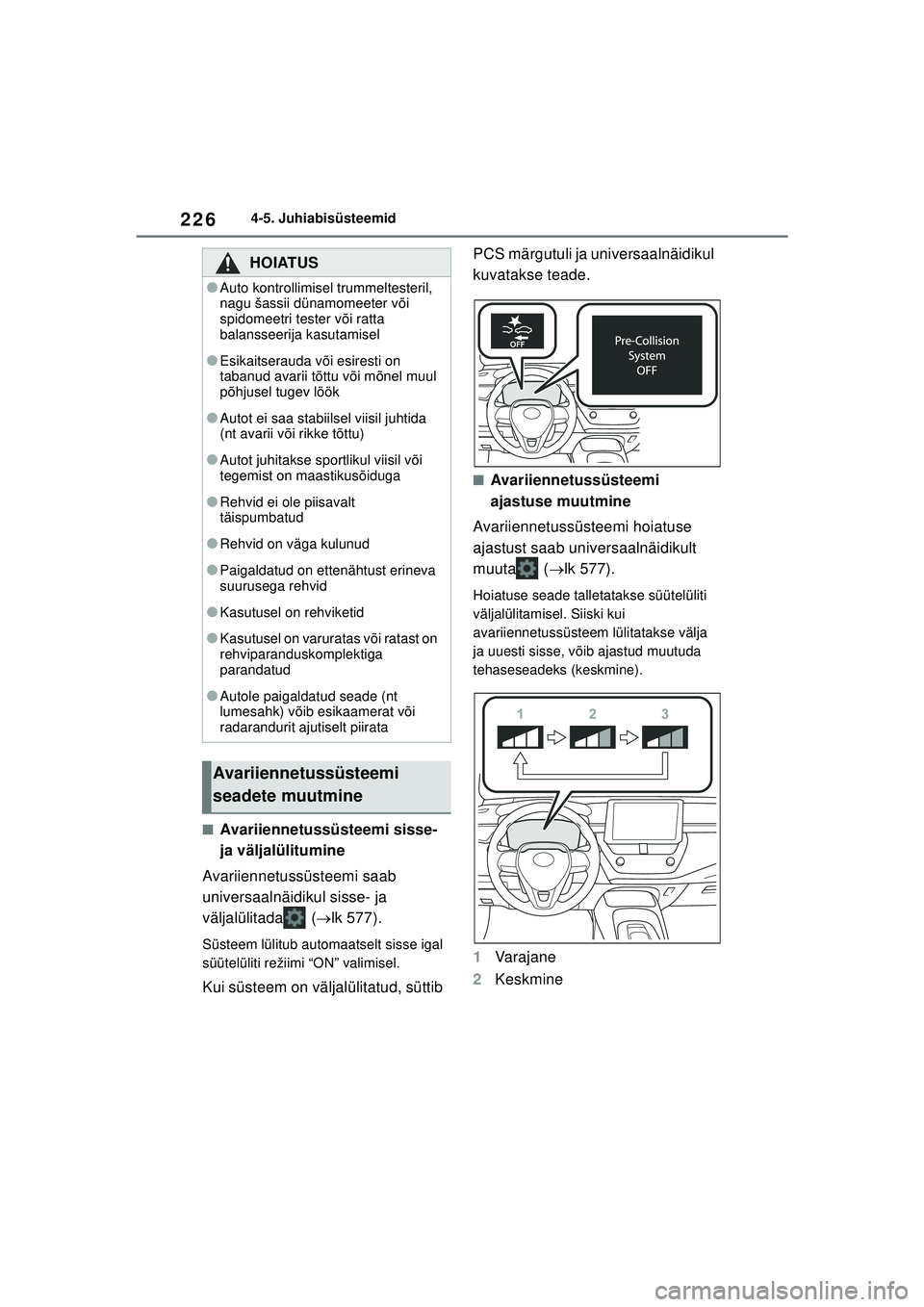

■Avariiennetussüsteemi sisse-
ja väljalülitumine
Avariiennetussüsteemi saab
universaalnäidikul sisse- ja
väljalülitada ( lk 577).
Süsteem lülitub automaatselt sisse igal
süütelüliti režiimi “ON” valimisel.
Kui süsteem on väljalülitatud, süttib PCS märgutuli ja universaalnäidikul
kuvatakse teade.
■Avariiennetussüsteemi
ajastuse muutmine
Avariiennetussüsteemi hoiatuse
ajastust saab universaalnäidikult
muuta ( lk 577).
Hoiatuse seade talletatakse süütelüliti
väljalülitamisel. Siiski kui
avariiennetussüsteem lülitatakse välja
ja uuesti sisse, võib ajastud muutuda
tehaseseadeks (keskmine).
1 Varajane
2 Keskmine
HOIATUS
●Auto kontrollimisel trummeltesteril,
nagu šassii dünamomeeter või
spidomeetri tester või ratta
balansseerija kasutamisel
●Esikaitserauda või esiresti on
tabanud avarii tõttu või mõnel muul
põhjusel tugev löök
●Autot ei saa stabiilsel viisil juhtida
(nt avarii või rikke tõttu)
●Autot juhitakse sportlikul viisil või
tegemist on maastikusõiduga
●Rehvid ei ole piisavalt
täispumbatud
●Rehvid on väga kulunud
●Paigaldatud on ettenähtust erineva
suurusega rehvid
●Kasutusel on rehviketid
●Kasutusel on varuratas või ratast on
rehviparanduskomplektiga
parandatud
●Autole paigaldatud seade (nt
lumesahk) võib esikaamerat või
radarandurit ajutiselt piirata
Avariiennetussüsteemi
seadete muutmine
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 226 Friday, November 26, 2021 6:36 AM

227
4
4-5. Juhiabisüsteemid
Sõidutingimused
Vaikeseade.3
Hiline

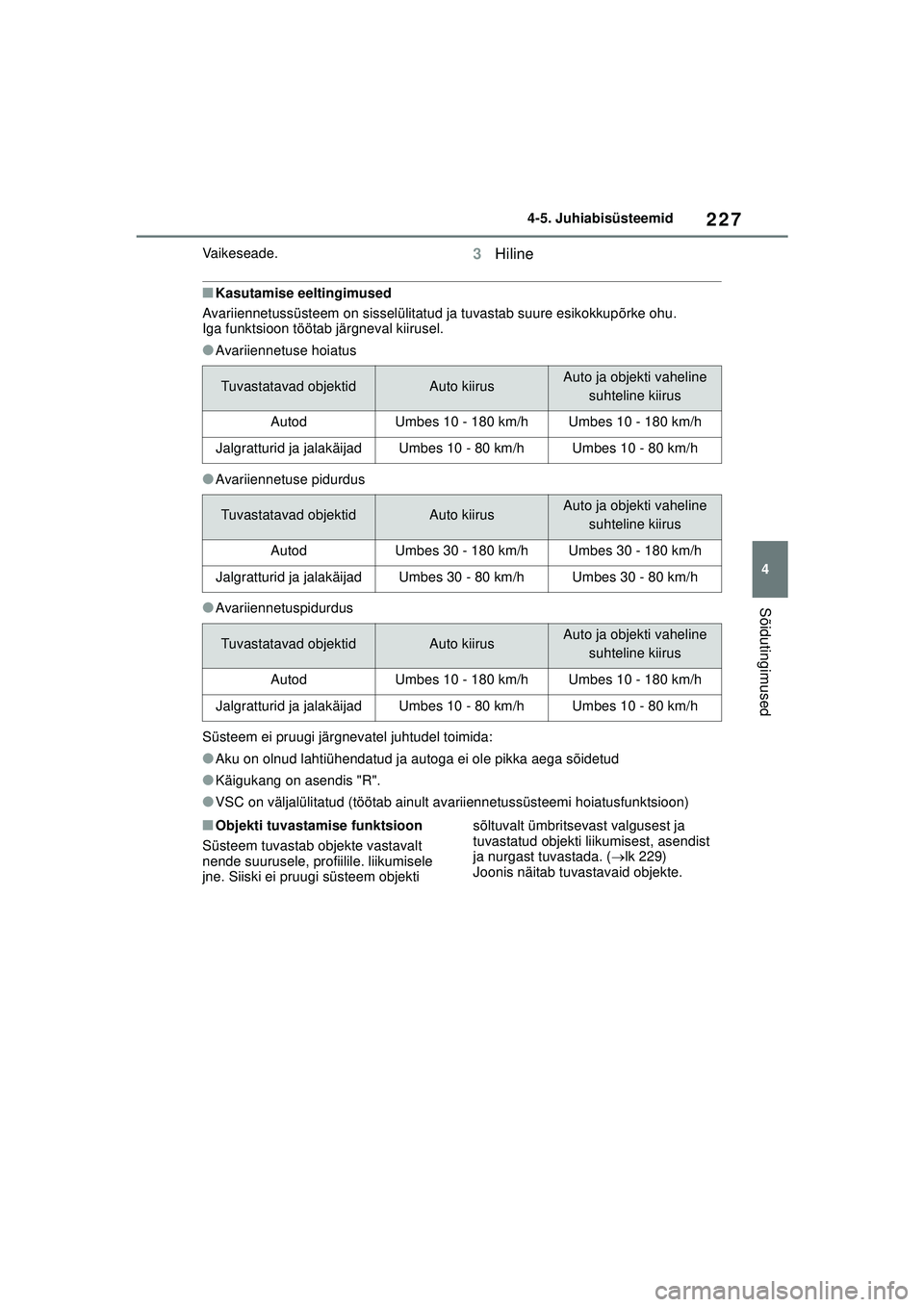

■Kasutamise eeltingimused
Avariiennetussüsteem on sisselülitatud ja tuvastab suure esikokkupõrke ohu.
Iga funktsioon töötab järgneval kiirusel.
●Avariiennetuse hoiatus
●Avariiennetuse pidurdus
●Avariiennetuspidurdus
Süsteem ei pruugi järgnevatel juhtudel toimida:
●Aku on olnud lahtiühendatud ja autoga ei ole pikka aega sõidetud
●Käigukang on asendis "R".
●VSC on väljalülitatud (töötab ainult avariiennetussüsteemi hoiatusfunktsioon)
■Objekti tuvastamise funktsioon
Süsteem tuvastab objekte vastavalt
nende suurusele, profiilile. liikumisele
jne. Siiski ei pruugi süsteem objekti sõltuvalt ümbritsevast valgusest ja
tuvastatud objekti liikumisest, asendist
ja nurgast tuvastada. (
lk 229)
Joonis näitab tuvastavaid objekte.
Tuvastatavad objektidAuto kiirusAuto ja objekti vaheline
suhteline kiirus
AutodUmbes 10 - 180 km/hUmbes 10 - 180 km/h
Jalgratturid ja jalakäijadUmbes 10 - 80 km/hUmbes 10 - 80 km/h
Tuvastatavad objektidAuto kiirusAuto ja objekti vaheline suhteline kiirus
AutodUmbes 30 - 180 km/hUmbes 30 - 180 km/h
Jalgratturid ja jalakäijadUmbes 30 - 80 km/hUmbes 30 - 80 km/h
Tuvastatavad objektidAuto kiirusAuto ja objekti vaheline suhteline kiirus
AutodUmbes 10 - 180 km/hUmbes 10 - 180 km/h
Jalgratturid ja jalakäijadUmbes 10 - 80 km/hUmbes 10 - 80 km/h
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 227 Friday, November 26, 2021 6:36 AM
