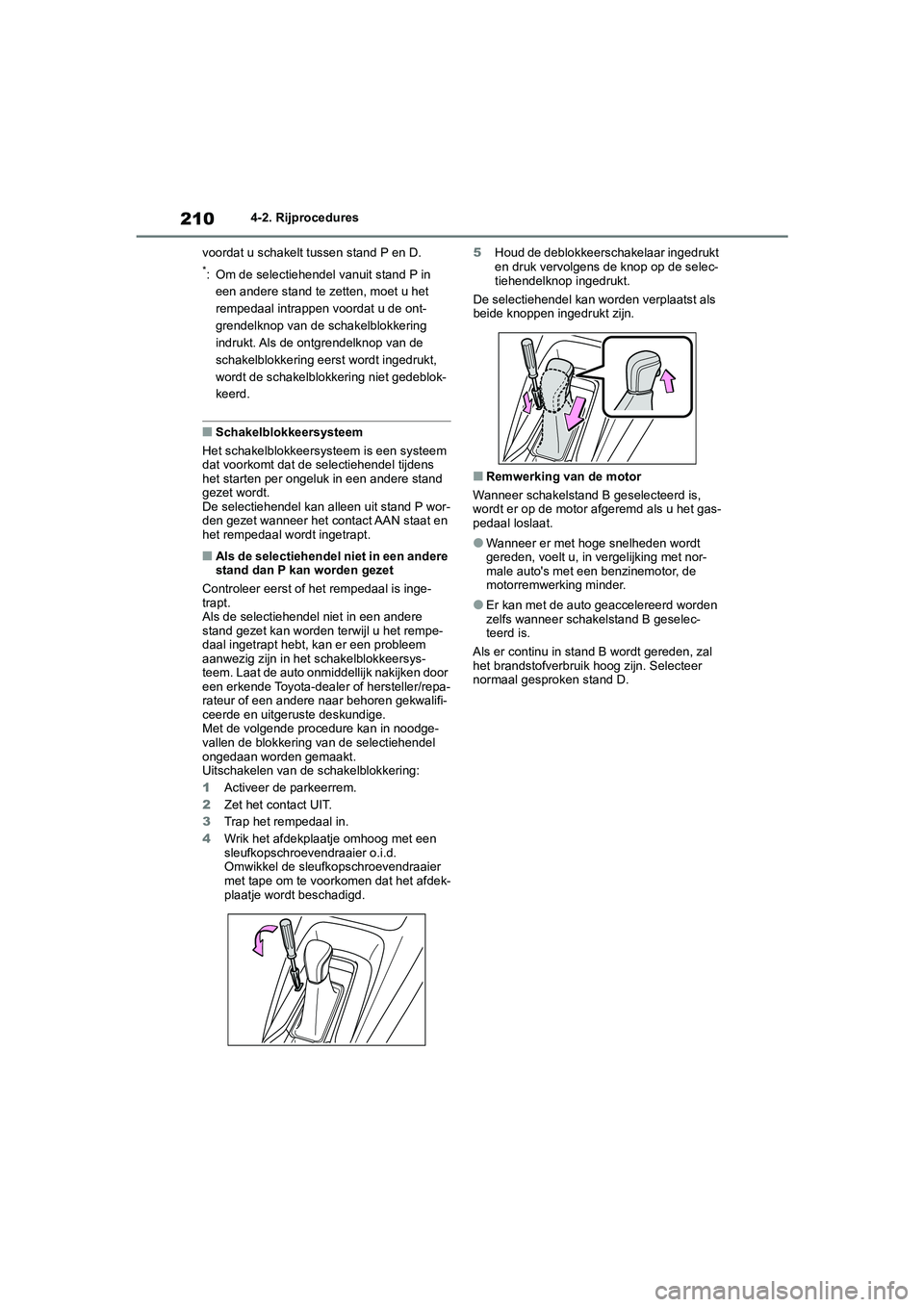

TOYOTA COROLLA HYBRID 2020 Instructieboekje (in Dutch)

210
COROLLA HV_TMMT_EE4-2. Rijprocedures
voordat u schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten, moet u het
rempedaal intrappen voordat u de ont-
grendelknop van de schakelblokkering
indrukt. Als de ontgrendelknop van de
schakelblokkering eerst wordt ingedrukt,
wordt de schakelblokkering niet gedeblok-
keerd.
■Schakelblokkeersysteem
Het schakelblokkeersysteem is een systeem
dat voorkomt dat de selectiehendel tijdens
het starten per ongeluk in een andere stand
gezet wordt.
De selectiehendel kan alleen uit stand P wor-
den gezet wanneer het contact AAN staat en
het rempedaal wordt ingetrapt.
■Als de selectiehendel niet in een andere
stand dan P kan worden gezet
Controleer eerst of het rempedaal is inge-
trapt.
Als de selectiehendel niet in een andere
stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt, kan er een probleem
aanwezig zijn in he t schakelblokkeersys-
teem. Laat de auto onmi ddellijk nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Met de volgende procedure kan in noodge-
vallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
1 Activeer de parkeerrem.
2 Zet het contact UIT.
3 Trap het rempedaal in.
4 Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel de sleufkopschroevendraaier
met tape om te voorkomen dat het afdek-
plaatje wordt beschadigd. 5
Houd de deblokkeerschakelaar ingedrukt
en druk vervolgens de knop op de selec-
tiehendelknop ingedrukt.
De selectiehendel kan worden verplaatst als
beide knoppen ingedrukt zijn.
■Remwerking van de motor
Wanneer schakelstand B geselecteerd is,
wordt er op de motor afgeremd als u het gas-
pedaal loslaat.
●Wanneer er met hoge snelheden wordt
gereden, voelt u, in vergelijking met nor-
male auto's met een benzinemotor, de
motorremwerking minder.
●Er kan met de auto geaccelereerd worden
zelfs wanneer schakelstand B geselec-
teerd is.
Als er continu in stand B wordt gereden, zal
het brandstofverbruik hoog zijn. Selecteer
normaal gesproken stand D.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 210 Thursday, October 3, 2019 10:56 AM

211
4

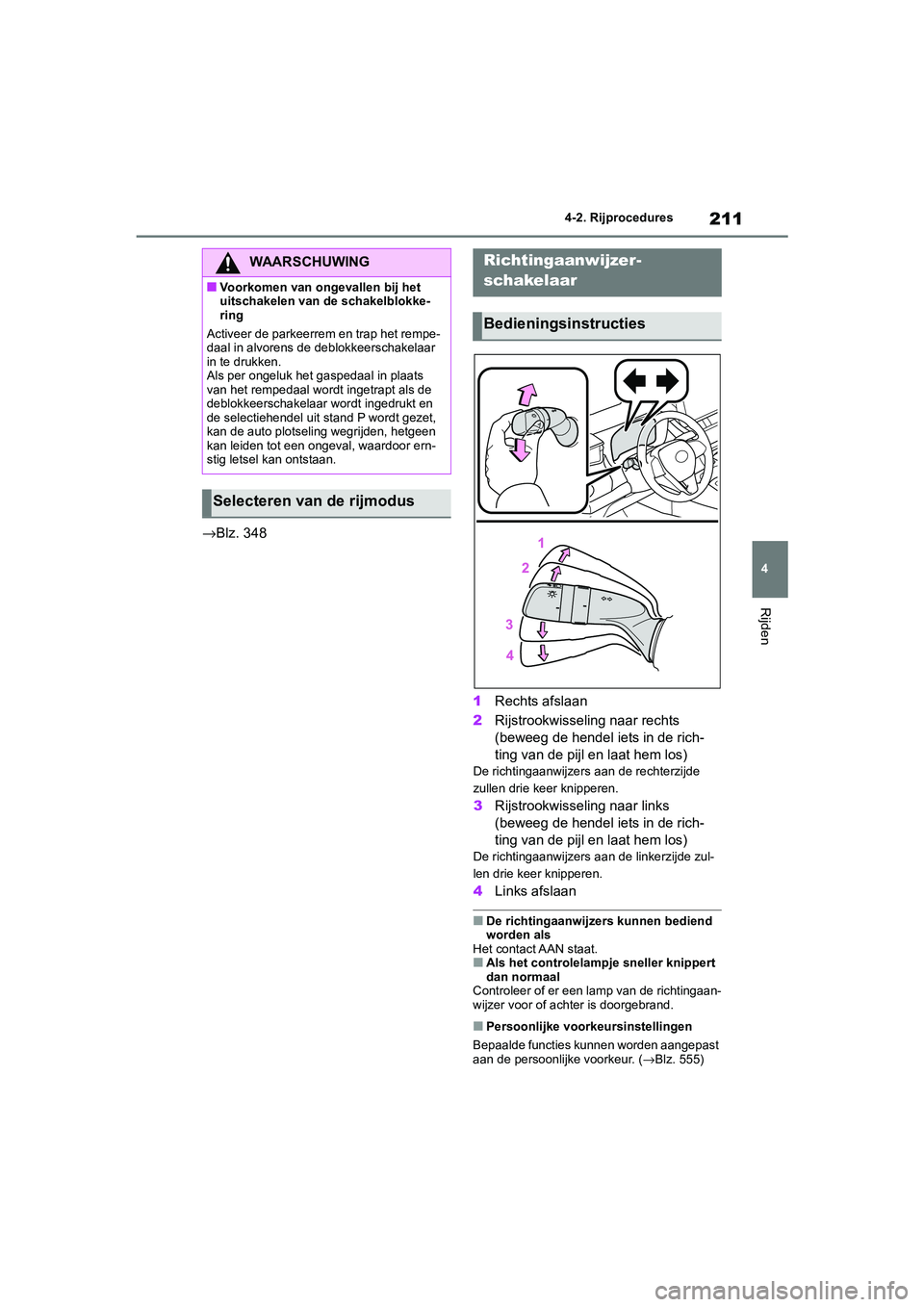

COROLLA HV_TMMT_EE 4-2. Rijprocedures
Rijden
→Blz. 348
1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
■Als het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
WAARSCHUWING
■Voorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deb lokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
Selecteren van de rijmodus
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 211 Thursday, October 3, 2019 10:56 AM

212
COROLLA HV_TMMT_EE4-2. Rijprocedures

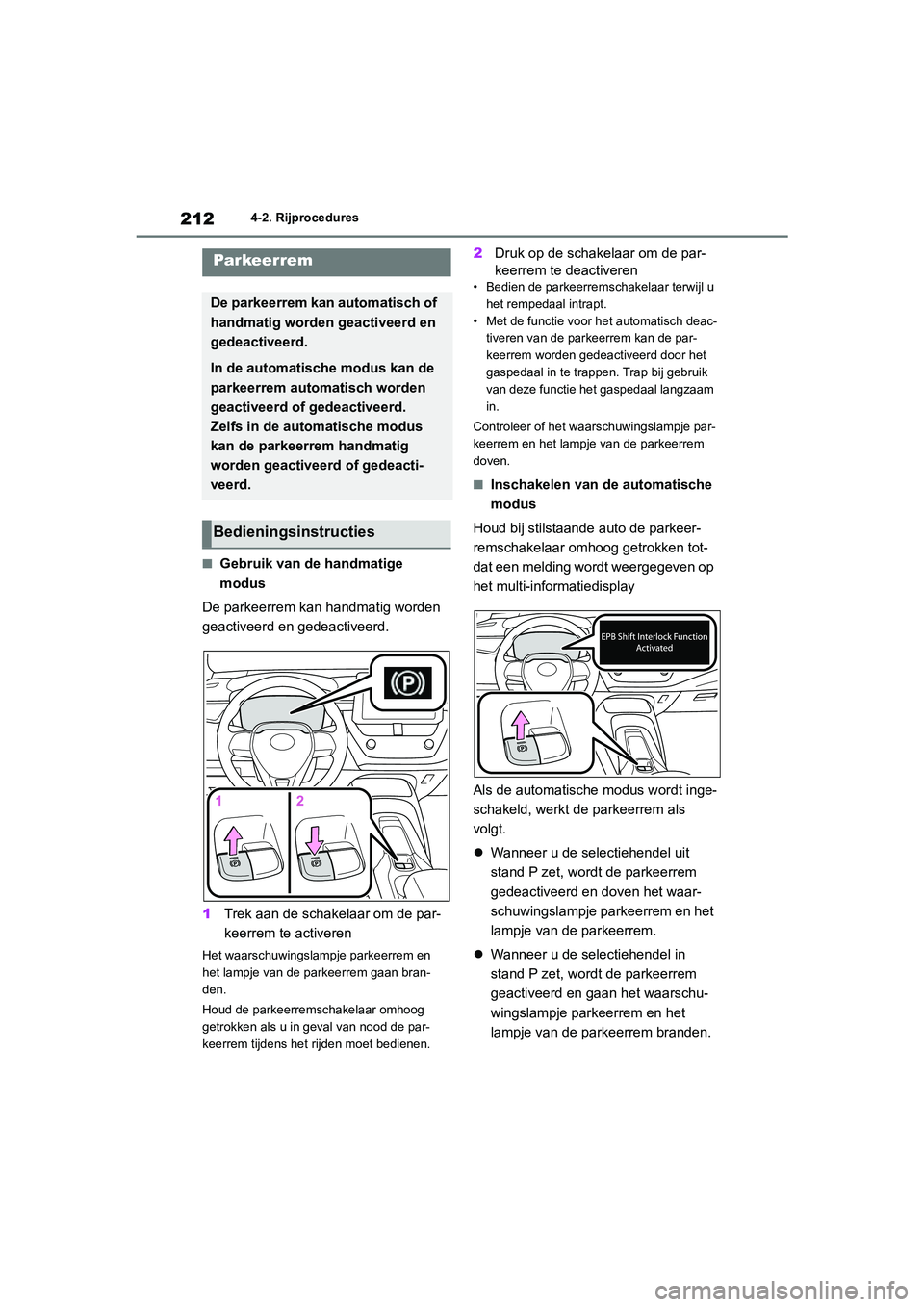

■Gebruik van de handmatige
modus
De parkeerrem kan handmatig worden
geactiveerd en gedeactiveerd.
1 Trek aan de schak elaar om de par-
keerrem te activeren
Het waarschuwingslampje parkeerrem en
het lampje van de parkeerrem gaan bran-
den.
Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2 Druk op de schakelaar om de par-
keerrem te deactiveren
• Bedien de parkeerrems chakelaar terwijl u
het rempedaal intrapt.
• Met de functie voor het automatisch deac- tiveren van de parkeerrem kan de par-
keerrem worden gedeactiveerd door het
gaspedaal in te trappen. Trap bij gebruik
van deze functie het gaspedaal langzaam
in.
Controleer of het waarschuwingslampje par-
keerrem en het lampje van de parkeerrem
doven.
■Inschakelen van de automatische
modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een melding wordt weergegeven op
het multi-informatiedisplay
Als de automatische modus wordt inge-
schakeld, werkt de parkeerrem als
volgt.
 Wanneer u de selectiehendel uit
stand P zet, wordt de parkeerrem
gedeactiveerd en doven het waar-
schuwingslampje parkeerrem en het
lampje van de parkeerrem.
 Wanneer u de selectiehendel in
stand P zet, wordt de parkeerrem
geactiveerd en gaan het waarschu-
wingslampje parkeerrem en het
lampje van de parkeerrem branden.
Parkeerrem
De parkeerrem kan automatisch of
handmatig worden geactiveerd en
gedeactiveerd.
In de automatische modus kan de
parkeerrem automatisch worden
geactiveerd of gedeactiveerd.
Zelfs in de automatische modus
kan de parkeerrem handmatig
worden geactiveerd of gedeacti-
veerd.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 212 Thursday, October 3, 2019 10:56 AM

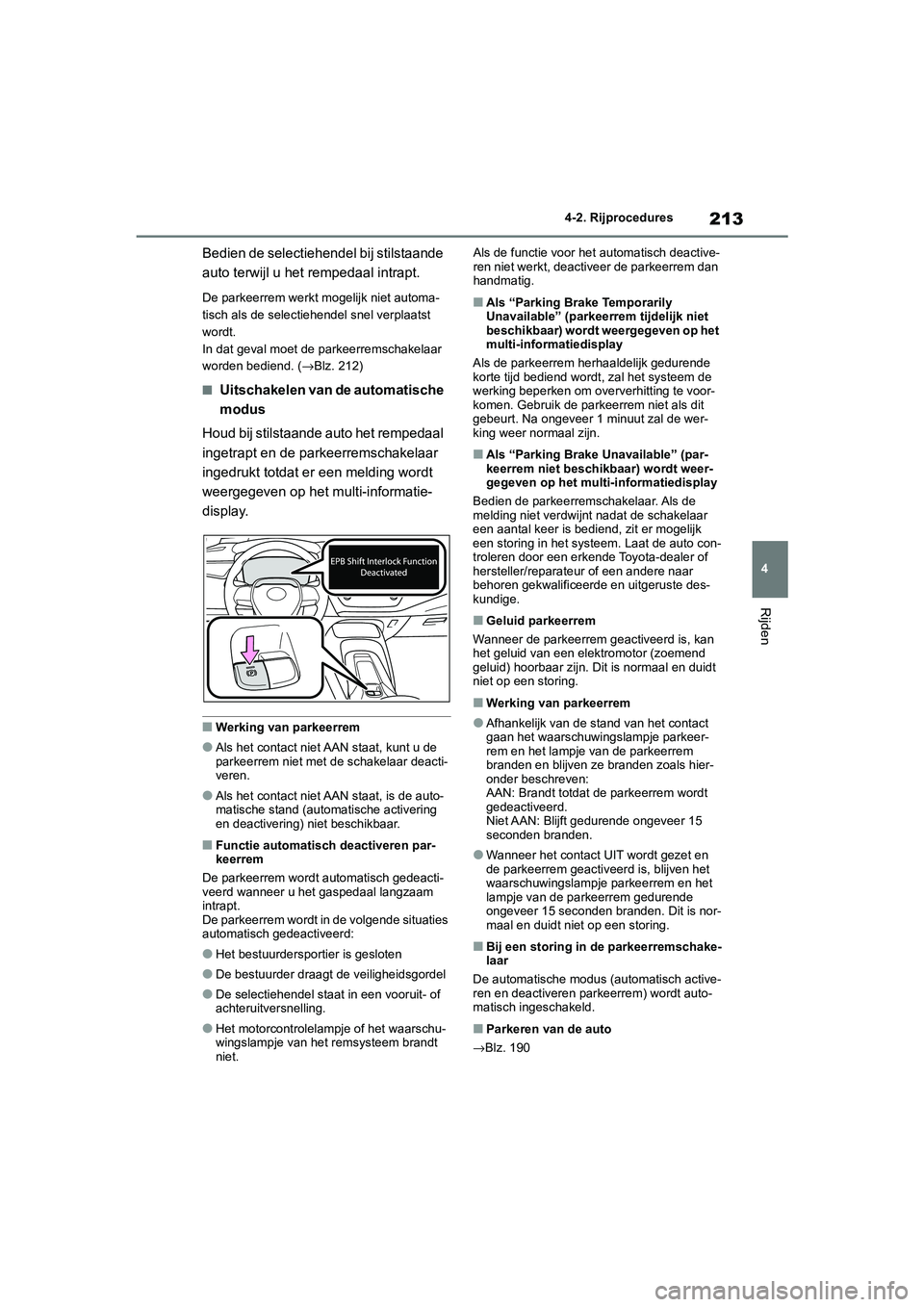

213
4
COROLLA HV_TMMT_EE 4-2. Rijprocedures
Rijden
Bedien de selectiehendel bij stilstaande
auto terwijl u het rempedaal intrapt.
De parkeerrem werkt mogelijk niet automa-
tisch als de selectiehendel snel verplaatst
wordt.
In dat geval moet de parkeerremschakelaar
worden bediend. (
→Blz. 212)
■Uitschakelen van de automatische
modus
Houd bij stilstaande auto het rempedaal
ingetrapt en de parkeerremschakelaar
ingedrukt totdat er een melding wordt
weergegeven op het m ulti-informatie-
display.
■Werking van parkeerrem
●Als het contact niet AAN staat, kunt u de
parkeerrem niet met de schakelaar deacti-
veren.
●Als het contact niet AAN staat, is de auto-
matische stand (automatische activering
en deactivering) niet beschikbaar.
■Functie automatisch deactiveren par-
keerrem
De parkeerrem wordt automatisch gedeacti-
veerd wanneer u het gaspedaal langzaam
intrapt.
De parkeerrem wordt in de volgende situaties
automatisch gedeactiveerd:
●Het bestuurdersportier is gesloten
●De bestuurder draagt de veiligheidsgordel
●De selectiehendel staat in een vooruit- of
achteruitversnelling.
●Het motorcontrolelampje of het waarschu-
wingslampje van het remsysteem brandt
niet. Als de functie voor het automatisch deactive-
ren niet werkt, deactiveer de parkeerrem dan
handmatig.
■Als “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedurende
korte tijd bediend wordt, zal het systeem de
werking beperken om oververhitting te voor-
komen. Gebruik de parkeerrem niet als dit
gebeurt. Na ongeveer 1 minuut zal de wer-
king weer normaal zijn.
■Als “Parking Brake Unavailable” (par-
keerrem niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Bedien de parkeerremschakelaar. Als de
melding niet verdwijnt nadat de schakelaar
een aantal keer is bediend, zit er mogelijk
een storing in het systeem. Laat de auto con-
troleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Werking van parkeerrem
●Afhankelijk van de stand van het contact
gaan het waarschuwingslampje parkeer-
rem en het lampje van de parkeerrem
branden en blijven ze branden zoals hier-
onder beschreven:
AAN: Brandt totdat de parkeerrem wordt
gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer 15
seconden branden.
●Wanneer het contact UIT wordt gezet en
de parkeerrem geactiv eerd is, blijven het
waarschuwingslampje parkeerrem en het
lampje van de parkeerrem gedurende
ongeveer 15 seconden branden. Dit is nor-
maal en duidt niet op een storing.
■Bij een storing in de parkeerremschake-
laar
De automatische modus (automatisch active-
ren en deactiveren parkeerrem) wordt auto-
matisch ingeschakeld.
■Parkeren van de auto
→ Blz. 190
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 213 Thursday, October 3, 2019 10:56 AM

214
COROLLA HV_TMMT_EE4-2. Rijprocedures

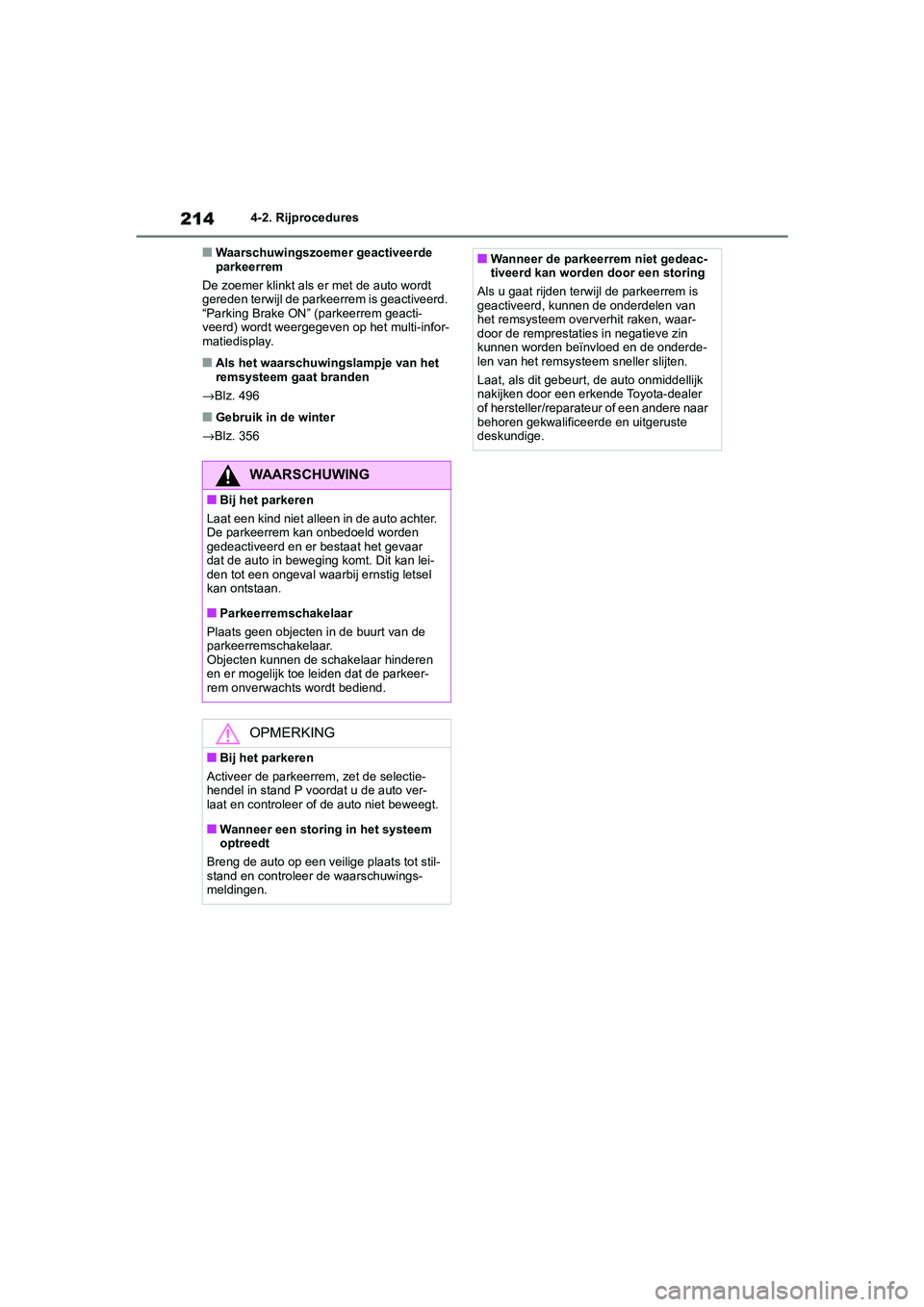

■Waarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Parking Brake ON” (parkeerrem geacti-
veerd) wordt weergegeven op het multi-infor-
matiedisplay.
■Als het waarschuwingslampje van het
remsysteem gaat branden
→ Blz. 496
■Gebruik in de winter
→ Blz. 356
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto achter.
De parkeerrem kan onbedoeld worden
gedeactiveerd en er bestaat het gevaar
dat de auto in beweging komt. Dit kan lei-
den tot een ongeval waarbij ernstig letsel
kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van de
parkeerremschakelaar.
Objecten kunnen de schakelaar hinderen
en er mogelijk toe leiden dat de parkeer-
rem onverwachts wordt bediend.
OPMERKING
■Bij het parkeren
Activeer de parkeerrem, zet de selectie-
hendel in stand P voordat u de auto ver-
laat en controleer of de auto niet beweegt.
■Wanneer een storing in het systeem
optreedt
Breng de auto op een veilige plaats tot stil-
stand en controleer de waarschuwings-
meldingen.
■Wanneer de parkeerrem niet gedeac-
tiveerd kan worden door een storing
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 214 Thursday, October 3, 2019 10:56 AM

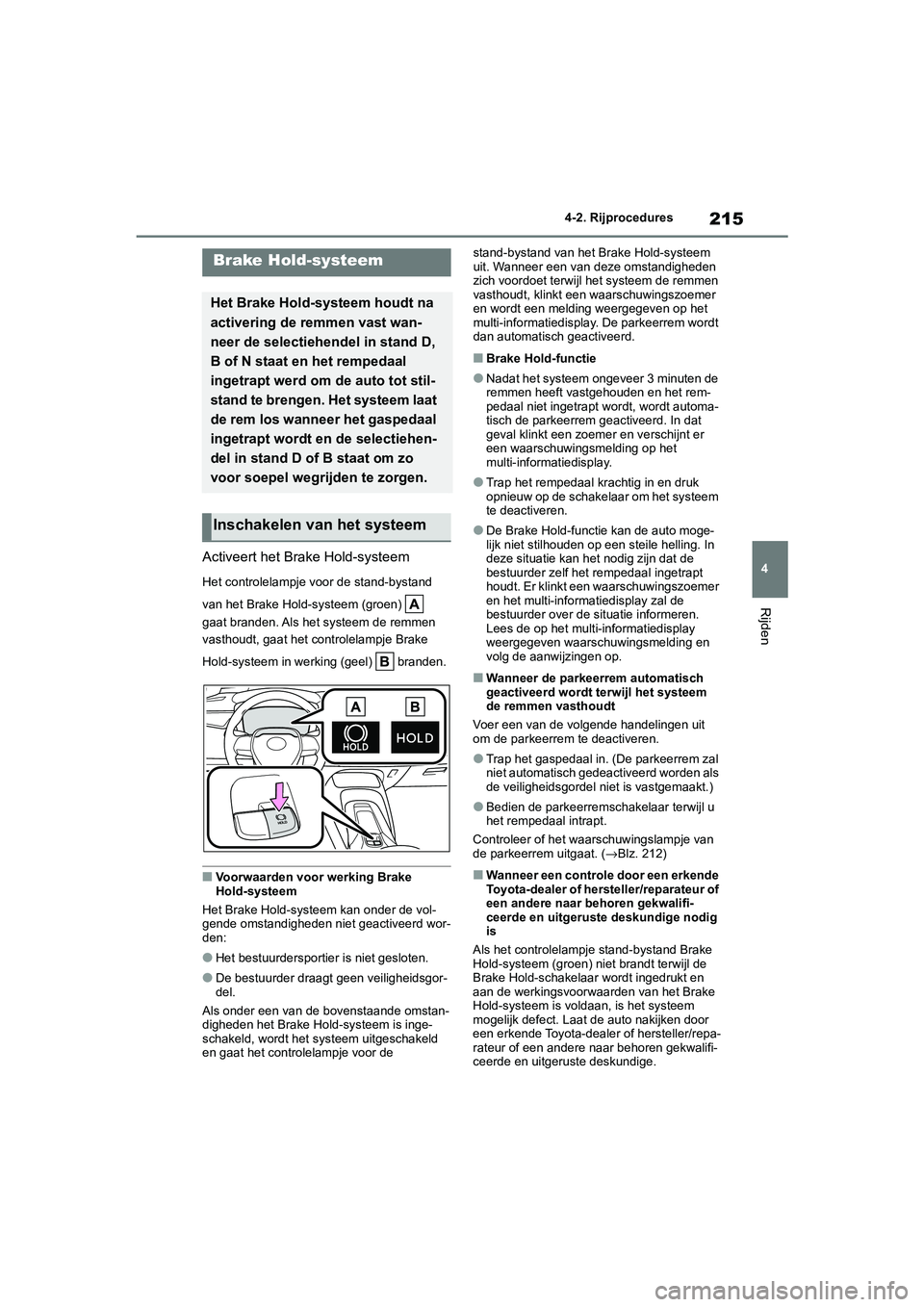

215
4
COROLLA HV_TMMT_EE 4-2. Rijprocedures
Rijden
Activeert het Brake Hold-systeem
Het controlelampje voor de stand-bystand
van het Brake Hold-systeem (groen)
gaat branden. Als het systeem de remmen
vasthoudt, gaat het controlelampje Brake
Hold-systeem in werking (geel) branden.
■Voorwaarden voor werking Brake
Hold-systeem
Het Brake Hold-systeem kan onder de vol-
gende omstandigheden niet geactiveerd wor-
den:
●Het bestuurdersportier is niet gesloten.
●De bestuurder draagt geen veiligheidsgor-
del.
Als onder een van de bovenstaande omstan-
digheden het Brake Hold-systeem is inge-
schakeld, wordt het systeem uitgeschakeld
en gaat het controlelampje voor de stand-bystand van het Brake Hold-systeem
uit. Wanneer een van deze omstandigheden
zich voordoet terwijl het systeem de remmen
vasthoudt, klinkt een waarschuwingszoemer
en wordt een melding weergegeven op het
multi-informatiedisplay. De parkeerrem wordt
dan automatisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minuten de
remmen heeft vastgehouden en het rem-
pedaal niet ingetrapt wordt, wordt automa-
tisch de parkeerrem geactiveerd. In dat
geval klinkt een zoemer en verschijnt er
een waarschuwingsmelding op het
multi-informatiedisplay.
●Trap het rempedaal krachtig in en druk
opnieuw op de schakelaar om het systeem
te deactiveren.
●De Brake Hold-functie kan de auto moge-
lijk niet stilhouden op een steile helling. In
deze situatie kan het nodig zijn dat de
bestuurder zelf het rempedaal ingetrapt
houdt. Er klinkt een waarschuwingszoemer
en het multi-informatiedisplay zal de
bestuurder over de situatie informeren.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
■Wanneer de parkeerrem automatisch
geactiveerd wordt terwijl het systeem
de remmen vasthoudt
Voer een van de volgende handelingen uit
om de parkeerrem te deactiveren.
●Trap het gaspedaal in. (De parkeerrem zal
niet automatisch gedeactiveerd worden als
de veiligheidsgordel niet is vastgemaakt.)
●Bedien de parkeerremschakelaar terwijl u
het rempedaal intrapt.
Controleer of het waarschuwingslampje van
de parkeerrem uitgaat. ( →Blz. 212)
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
Als het controlelampje stand-bystand Brake
Hold-systeem (groen) niet brandt terwijl de
Brake Hold-schakelaar wordt ingedrukt en
aan de werkingsvoorwaarden van het Brake
Hold-systeem is voldaan, is het systeem
mogelijk defect. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Brake Hold-systeem
Het Brake Hold-systeem houdt na
activering de remmen vast wan-
neer de selectiehendel in stand D,
B of N staat en het rempedaal
ingetrapt werd om de auto tot stil-
stand te brengen. Het systeem laat
de rem los wanneer het gaspedaal
ingetrapt wordt en de selectiehen-
del in stand D of B staat om zo
voor soepel wegrijden te zorgen.
Inschakelen van het systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 215 Thursday, October 3, 2019 10:56 AM

216
COROLLA HV_TMMT_EE4-2. Rijprocedures

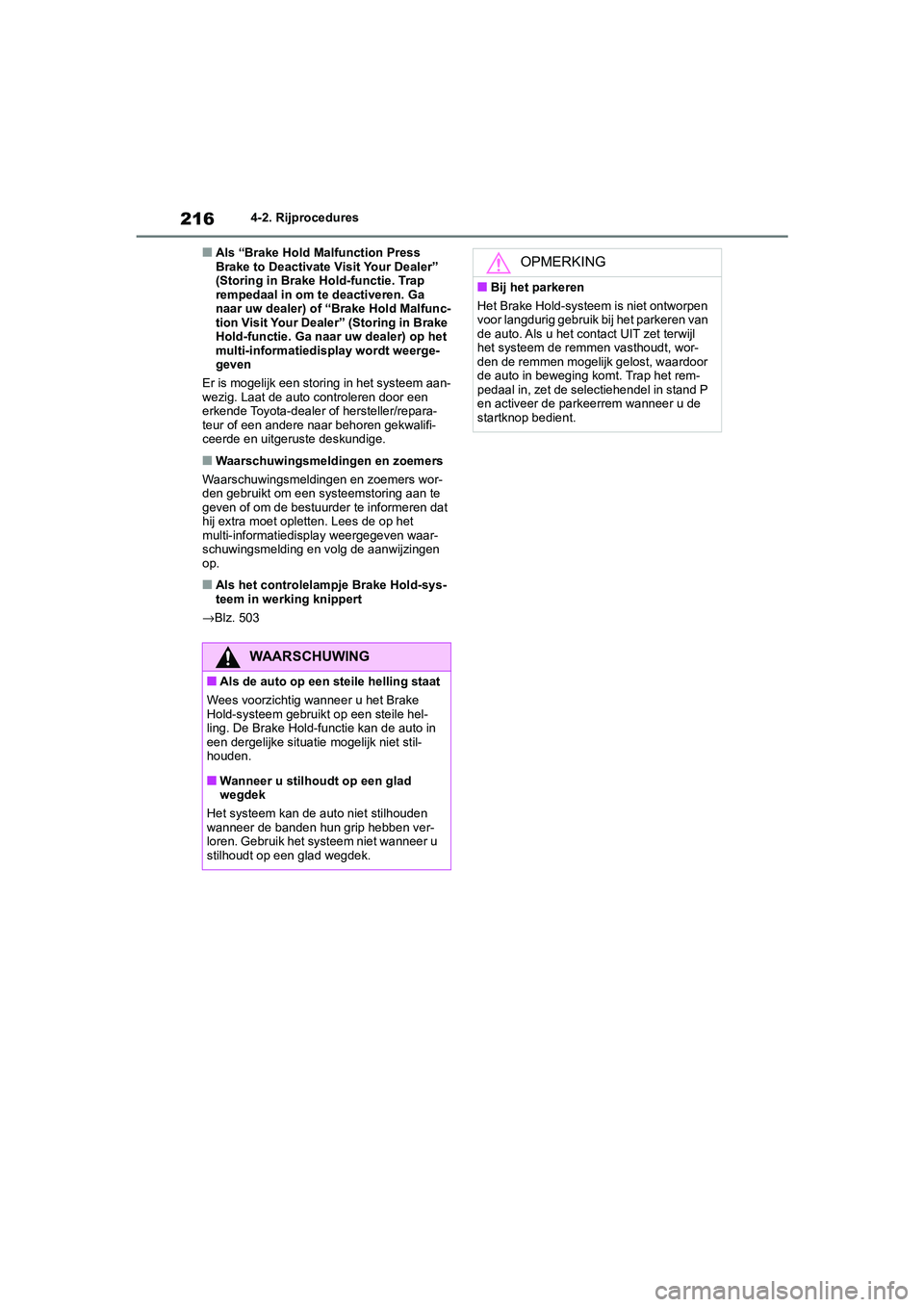

■Als “Brake Hold Malfunction Press
Brake to Deactivate Visit Your Dealer”
(Storing in Brake Hold-functie. Trap
rempedaal in om te deactiveren. Ga
naar uw dealer) of “Brake Hold Malfunc-
tion Visit Your Dealer” (Storing in Brake
Hold-functie. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Waarschuwingsmeldingen en zoemers
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij extra moet opletten. Lees de op het
multi-informatiedisplay weergegeven waar-
schuwingsmelding en volg de aanwijzingen
op.
■Als het controlelampje Brake Hold-sys-
teem in werking knippert
→ Blz. 503
WAARSCHUWING
■Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile hel-
ling. De Brake Hold-functie kan de auto in
een dergelijke situatie mogelijk niet stil-
houden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhouden
wanneer de banden hun grip hebben ver-
loren. Gebruik het systeem niet wanneer u
stilhoudt op een glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-systeem is niet ontworpen
voor langdurig gebruik bij het parkeren van
de auto. Als u het contact UIT zet terwijl
het systeem de remmen vasthoudt, wor-
den de remmen mogelijk gelost, waardoor
de auto in beweging komt. Trap het rem-
pedaal in, zet de selectiehendel in stand P
en activeer de parkeerrem wanneer u de
startknop bedient.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 216 Thursday, October 3, 2019 10:56 AM

217
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
4-3.Bedienen van verlichting en ruitenwissers

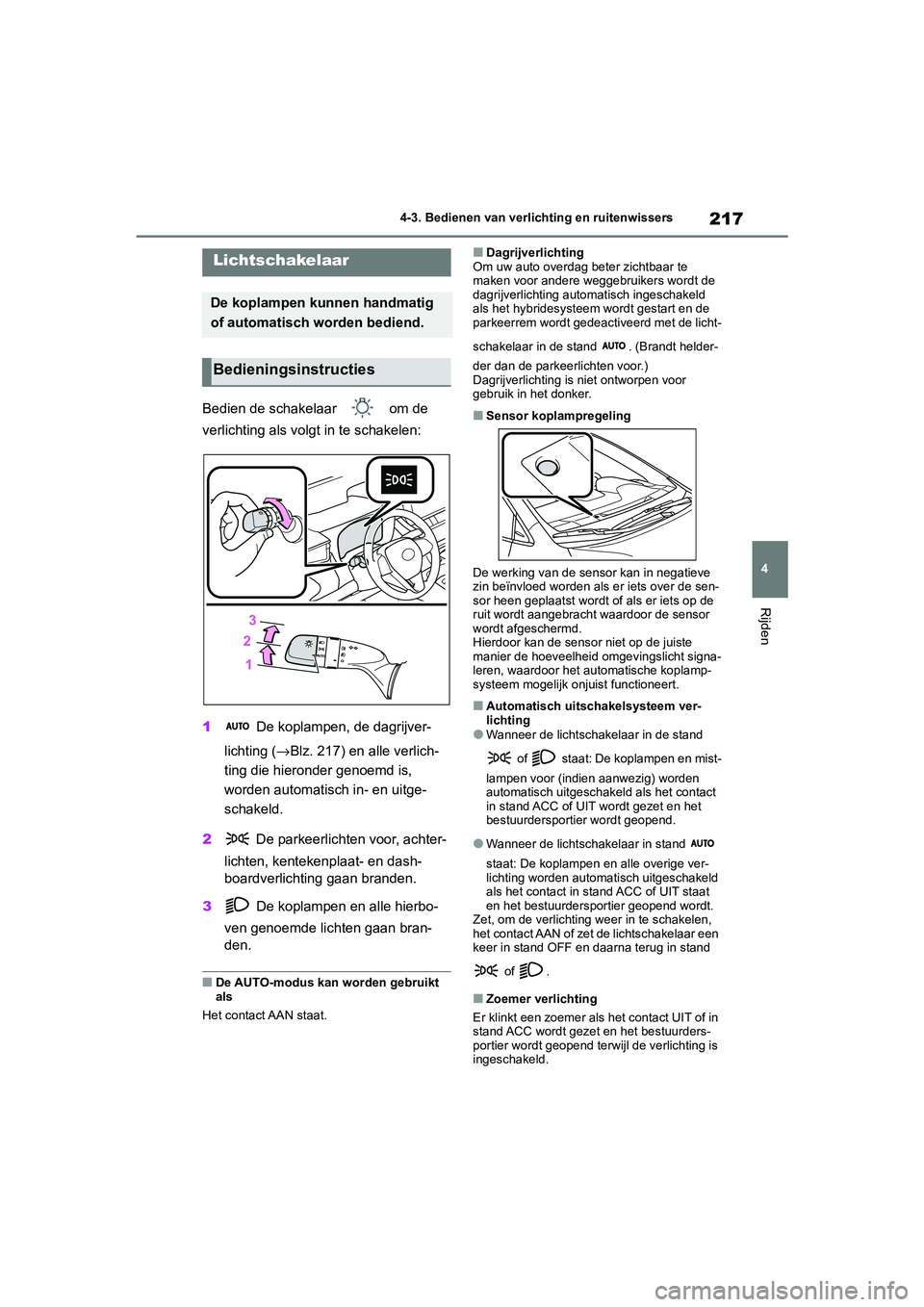

Bedien de schakelaar om de
verlichting als volgt in te schakelen:
1
De koplampen, de dagrijver-
lichting ( →Blz. 217) en alle verlich-
ting die hieronder genoemd is,
worden automatisch in- en uitge-
schakeld.
2 De parkeerlichten voor, achter-
lichten, kentekenplaat- en dash-
boardverlichting gaan branden.
3 De koplampen en alle hierbo-
ven genoemde lic hten gaan bran-
den.
■De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers wordt de
dagrijverlichting autom atisch ingeschakeld
als het hybridesysteem wordt gestart en de
parkeerrem wordt gedeactiveerd met de licht-
schakelaar in de stand . (Brandt helder-
der dan de parkeerlichten voor.)
Dagrijverlichting is niet ontworpen voor
gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht signa-
leren, waardoor het automatische koplamp-
systeem mogelijk onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
●Wanneer de lichtschakelaar in de stand
of staat: De koplampen en mist-
lampen voor (indien aanwezig) worden
automatisch uitgeschakeld als het contact
in stand ACC of UIT wordt gezet en het
bestuurdersportier wordt geopend.
●Wanneer de lichtschakelaar in stand
staat: De koplampen en alle overige ver-
lichting worden automatisch uitgeschakeld
als het contact in stand ACC of UIT staat
en het bestuurdersportier geopend wordt.
Zet, om de verlichting w eer in te schakelen,
het contact AAN of zet de lichtschakelaar een
keer in stand OFF en daarna terug in stand
of .
■Zoemer verlichting
Er klinkt een zoemer als het contact UIT of in
stand ACC wordt gezet en het bestuurders-
portier wordt geopend terwijl de verlichting is
ingeschakeld.
Lichtschakelaar
De koplampen kunnen handmatig
of automatisch worden bediend.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 217 Thursday, October 3, 2019 10:56 AM

218
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers

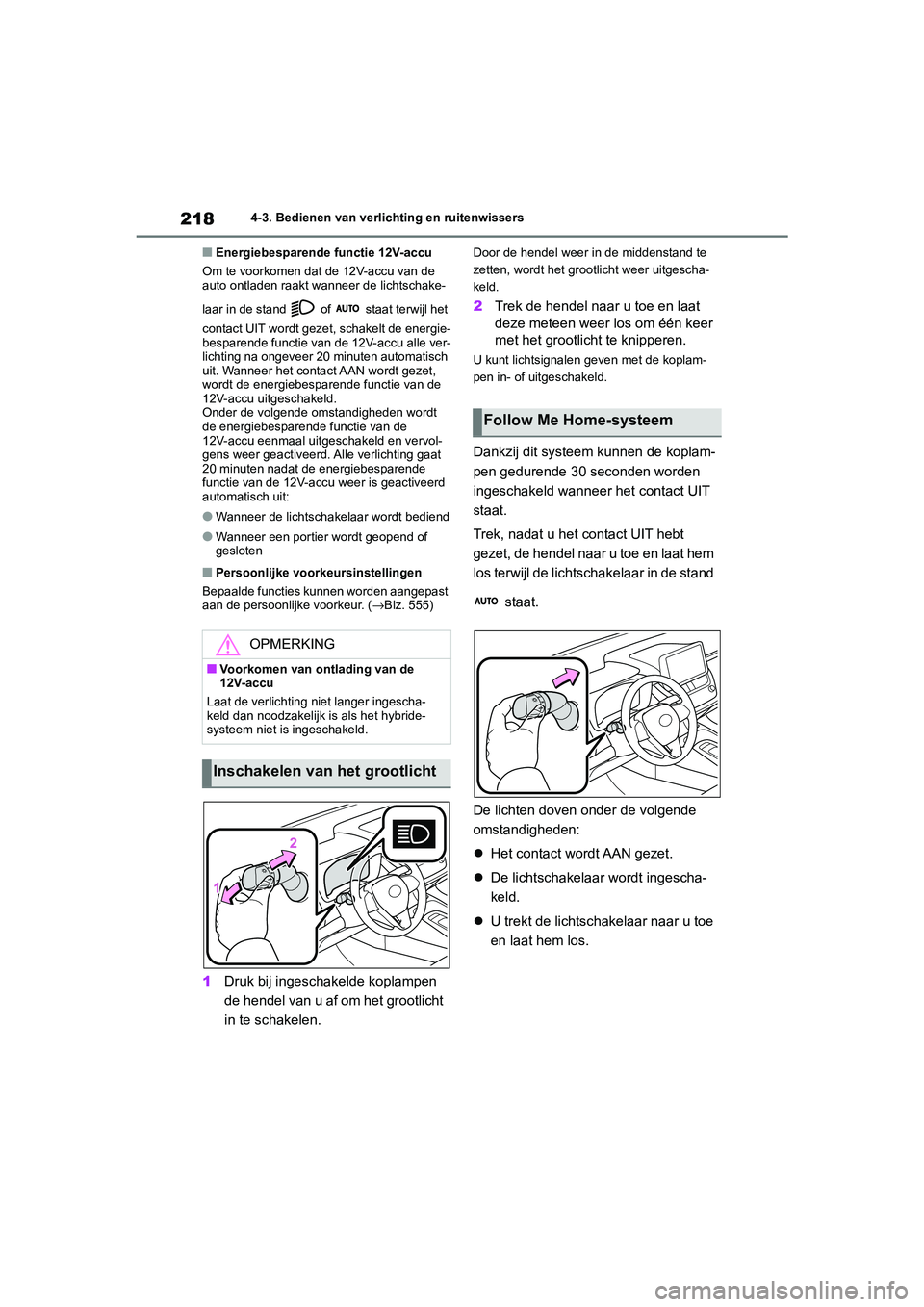

■Energiebesparende functie 12V-accu
Om te voorkomen dat de 12V-accu van de
auto ontladen raakt wanneer de lichtschake-
laar in de stand of staat terwijl het
contact UIT wordt gezet, schakelt de energie-
besparende functie van de 12V-accu alle ver-
lichting na ongeveer 20 minuten automatisch
uit. Wanneer het contact AAN wordt gezet,
wordt de energiebesparende functie van de
12V-accu uitgeschakeld.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de
12V-accu eenmaal uitgeschakeld en vervol-
gens weer geactiveerd. Alle verlichting gaat
20 minuten nadat de energiebesparende
functie van de 12V-accu weer is geactiveerd
automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
1 Druk bij ingeschakelde koplampen
de hendel van u af om het grootlicht
in te schakelen.
Door de hendel weer in de middenstand te
zetten, wordt het grootlicht weer uitgescha-
keld.
2Trek de hendel naar u toe en laat
deze meteen weer los om één keer
met het grootlicht te knipperen.
U kunt lichtsignalen geven met de koplam-
pen in- of uitgeschakeld.
Dankzij dit systeem kunnen de koplam-
pen gedurende 30 seconden worden
ingeschakeld wanneer het contact UIT
staat.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat hem
los terwijl de lichtschakelaar in de stand
staat.
De lichten doven onder de volgende
omstandigheden:
 Het contact wordt AAN gezet.
 De lichtschakelaar wordt ingescha-
keld.
 U trekt de lichtschakelaar naar u toe
en laat hem los.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer ingescha-
keld dan noodzakelijk is als het hybride-
systeem niet is ingeschakeld.
Inschakelen van het grootlicht
Follow Me Home-systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 218 Thursday, October 3, 2019 10:56 AM

219
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden

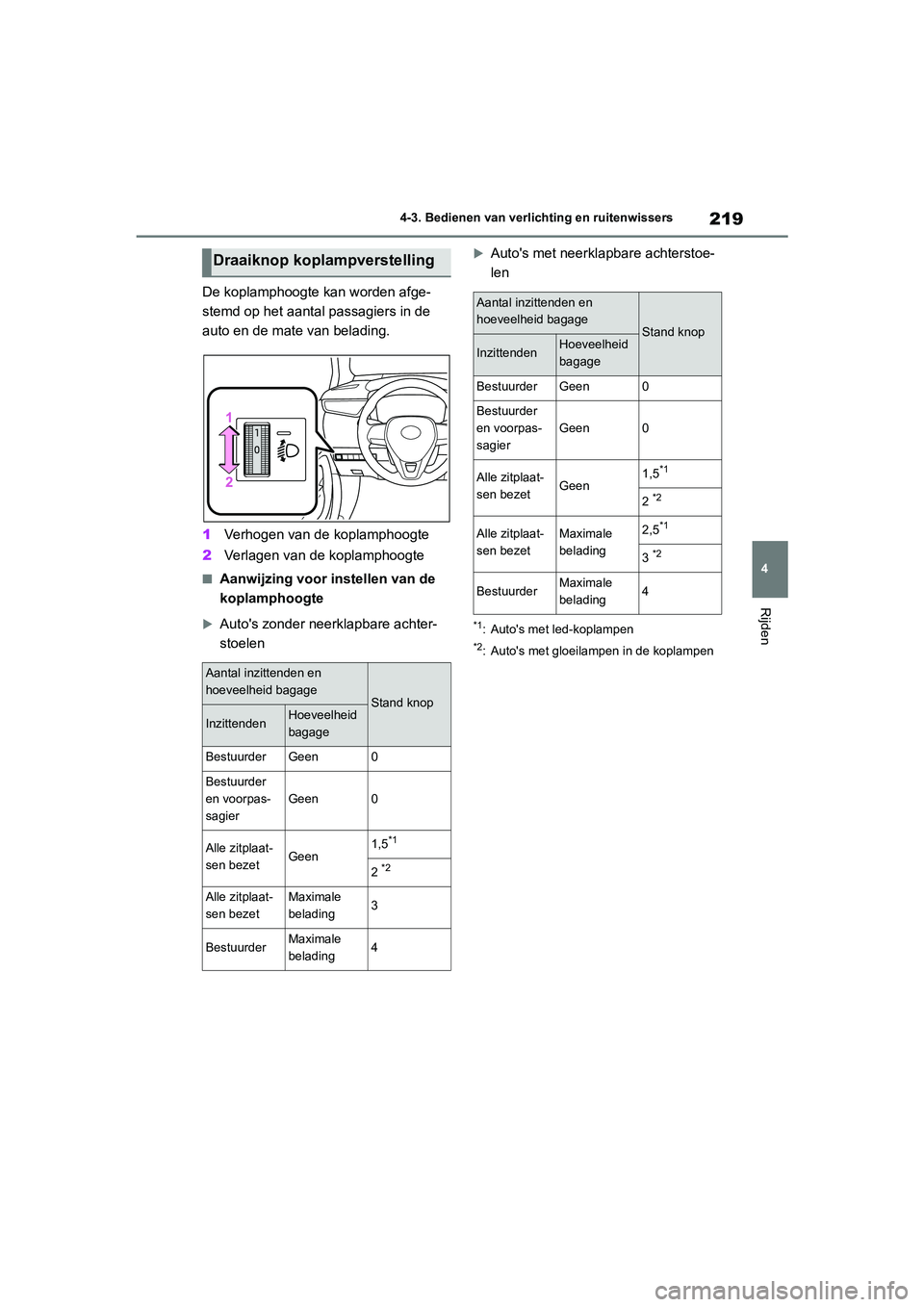

De koplamphoogte kan worden afge-
stemd op het aantal passagiers in de
auto en de mate van belading.
1
Verhogen van de koplamphoogte
2 Verlagen van de koplamphoogte
■Aanwijzing voor instellen van de
koplamphoogte
Auto's zonder neerklapbare achter-
stoelen
Auto's met neerklapbare achterstoe-
len
*1: Auto's met led-koplampen
*2: Auto's met gloeilampen in de koplampen
Draaiknop koplampverstelling
Aantal inzittenden en
hoeveelheid bagage
Stand knop
InzittendenHoeveelheid
bagage
BestuurderGeen0
Bestuurder
en voorpas-
sagier
Geen0
Alle zitplaat-
sen bezetGeen1,5*1
2 *2
Alle zitplaat-
sen bezetMaximale
belading3
BestuurderMaximale
belading4
Aantal inzittenden en
hoeveelheid bagage
Stand knop
InzittendenHoeveelheid
bagage
BestuurderGeen0
Bestuurder
en voorpas-
sagier
Geen0
Alle zitplaat-
sen bezetGeen1,5*1
2 *2
Alle zitplaat-
sen bezetMaximale
belading2,5*1
3 *2
BestuurderMaximale
belading4
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 219 Thursday, October 3, 2019 10:56 AM
