Page 221 of 586

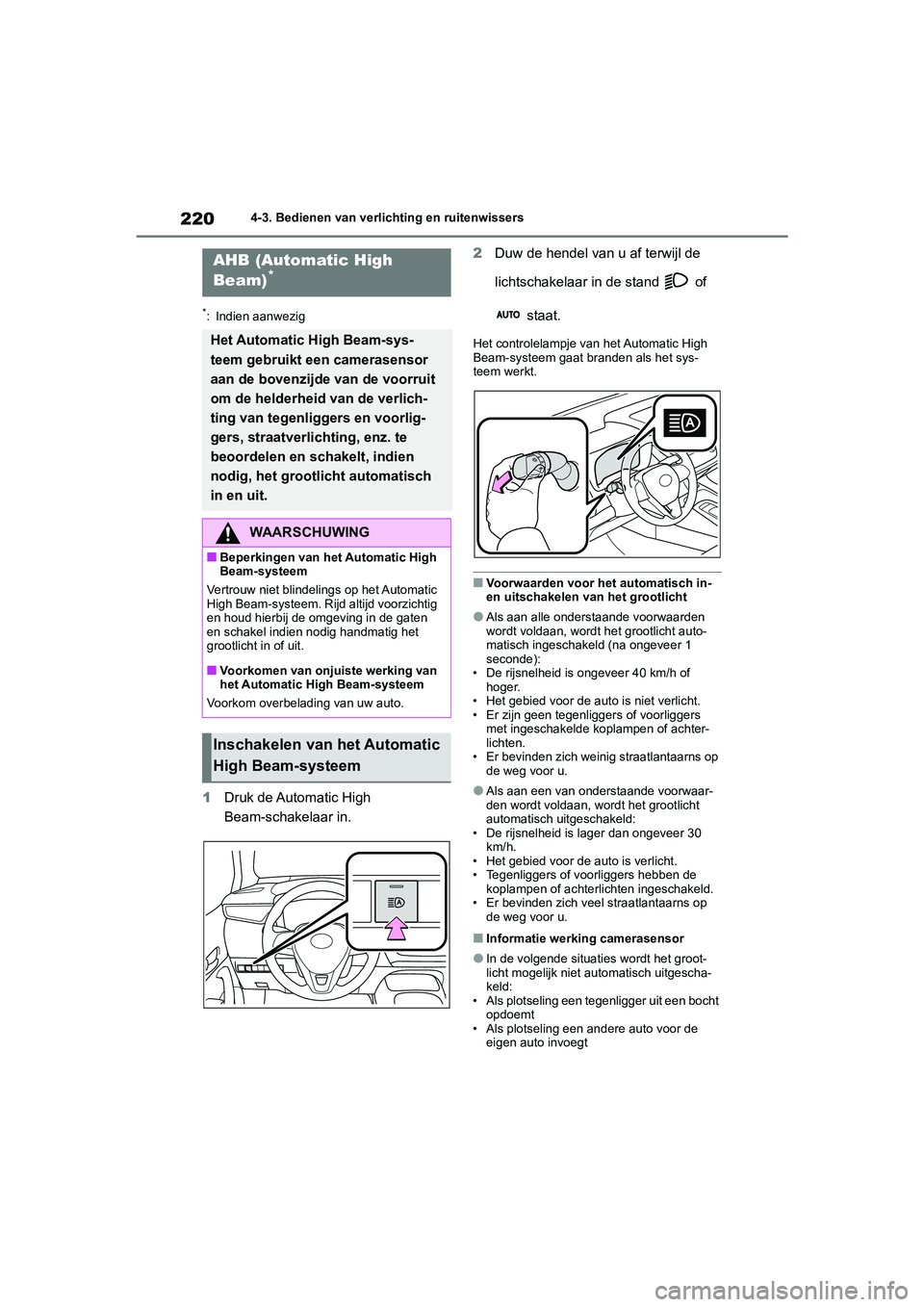

220
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
*: Indien aanwezig
1
Druk de Automatic High
Beam-schakelaar in. 2
Duw de hendel van u af terwijl de
lichtschakelaar in de stand of
staat.
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
en uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden
wordt voldaan, wordt het grootlicht auto-
matisch ingeschakeld (na ongeveer 1
seconde):
• De rijsnelheid is ongeveer 40 km/h of hoger.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den wordt voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid is lager dan ongeveer 30 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■Informatie werking camerasensor
●In de volgende situaties wordt het groot-
licht mogelijk niet automatisch uitgescha-
keld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
AHB (Automatic High
Beam)*
Het Automatic High Beam-sys-
teem gebruikt een camerasensor
aan de bovenzijde van de voorruit
om de helderheid van de verlich-
ting van tegenliggers en voorlig-
gers, straatverlichting, enz. te
beoordelen en schakelt, indien
nodig, het grootlicht automatisch
in en uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzichtig
en houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic
High Beam-systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 220 Thursday, October 3, 2019 10:56 AM
Page 222 of 586

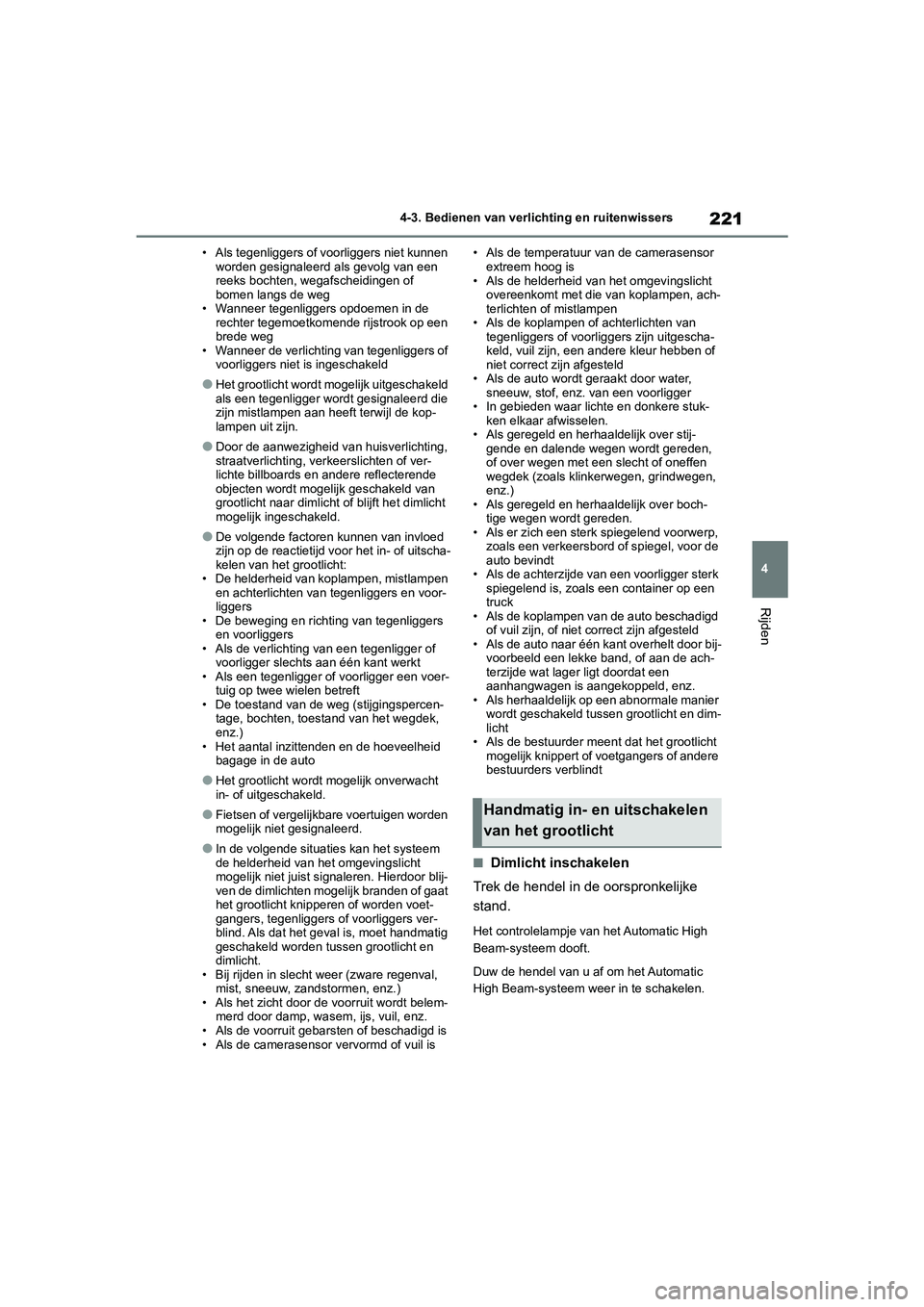

221
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
• Als tegenliggers of voorliggers niet kunnen
worden gesignaleerd als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen in de rechter tegemoetkomende rijstrook op een
brede weg
• Wanneer de verlichting van tegenliggers of voorliggers niet is ingeschakeld
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl de kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, ver keerslichten of ver-
lichte billboards en andere reflecterende
objecten wordt mogelij k geschakeld van
grootlicht naar dimlicht of blijft het dimlicht
mogelijk ingeschakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage in de auto
●Het grootlicht wordt mogelijk onverwacht
in- of uitgeschakeld.
●Fietsen of vergelijkbare voertuigen worden
mogelijk niet gesignaleerd.
●In de volgende situaties kan het systeem
de helderheid van het omgevingslicht
mogelijk niet juist si gnaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden voet-
gangers, tegenliggers of voorliggers ver-
blind. Als dat het geval is, moet handmatig
geschakeld worden tussen grootlicht en
dimlicht.
• Bij rijden in slecht weer (zware regenval, mist, sneeuw, zandstormen, enz.)
• Als het zicht door de voorruit wordt belem- merd door damp, was em, ijs, vuil, enz.
• Als de voorruit gebarsten of beschadigd is
• Als de camerasensor vervormd of vuil is • Als de temperatuur van de camerasensor
extreem hoog is
• Als de helderheid van het omgevingslicht overeenkomt met die van koplampen, ach-
terlichten of mistlampen
• Als de koplampen of achterlichten van tegenliggers of voorligg ers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herha aldelijk over stij-
gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een sterk spiegelend voorwerp, zoals een verkeersbord of spiegel, voor de
auto bevindt
• Als de achterzijde van een voorligger sterk spiegelend is, zoals een container op een
truck
• Als de koplampen van de auto beschadigd of vuil zijn, of niet correct zijn afgesteld
• Als de auto naar één kant overhelt door bij- voorbeeld een lekke band, of aan de ach-
terzijde wat lager ligt doordat een
aanhangwagen is aangekoppeld, enz.
• Als herhaaldelijk op een abnormale manier wordt geschakeld tussen grootlicht en dim-
licht
• Als de bestuurder meent dat het grootlicht mogelijk knippert of voetgangers of andere
bestuurders verblindt■Dimlicht inschakelen
Trek de hendel in de oorspronkelijke
stand.
Het controlelampje van het Automatic High
Beam-systeem dooft.
Duw de hendel van u af om het Automatic
High Beam-systeem weer in te schakelen.
Handmatig in- en uitschakelen
van het grootlicht
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 221 Thursday, October 3, 2019 10:56 AM
Page 223 of 586

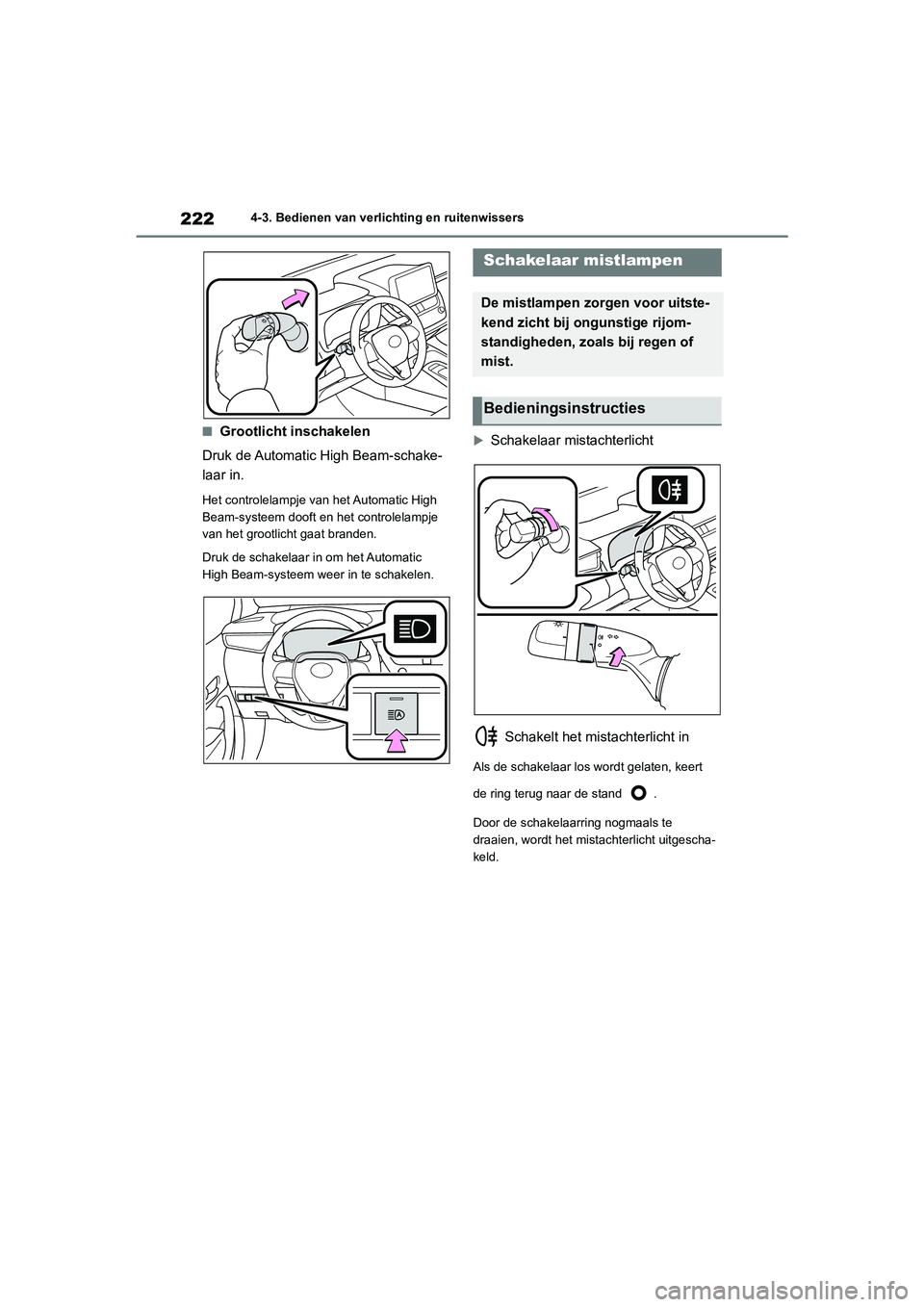

222
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
■Grootlicht inschakelen
Druk de Automatic High Beam-schake-
laar in.
Het controlelampje van het Automatic High
Beam-systeem dooft en het controlelampje
van het grootlicht gaat branden.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen.
Schakelaar mistachterlicht
Schakelt het mistachterlicht in
Als de schakelaar los wordt gelaten, keert
de ring terug naar de stand .
Door de schakelaarring nogmaals te
draaien, wordt het mistachterlicht uitgescha-
keld.
Schakelaar mistlampen
De mistlampen zorgen voor uitste-
kend zicht bij ongunstige rijom-
standigheden, zoals bij regen of
mist.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 222 Thursday, October 3, 2019 10:56 AM
Page 224 of 586

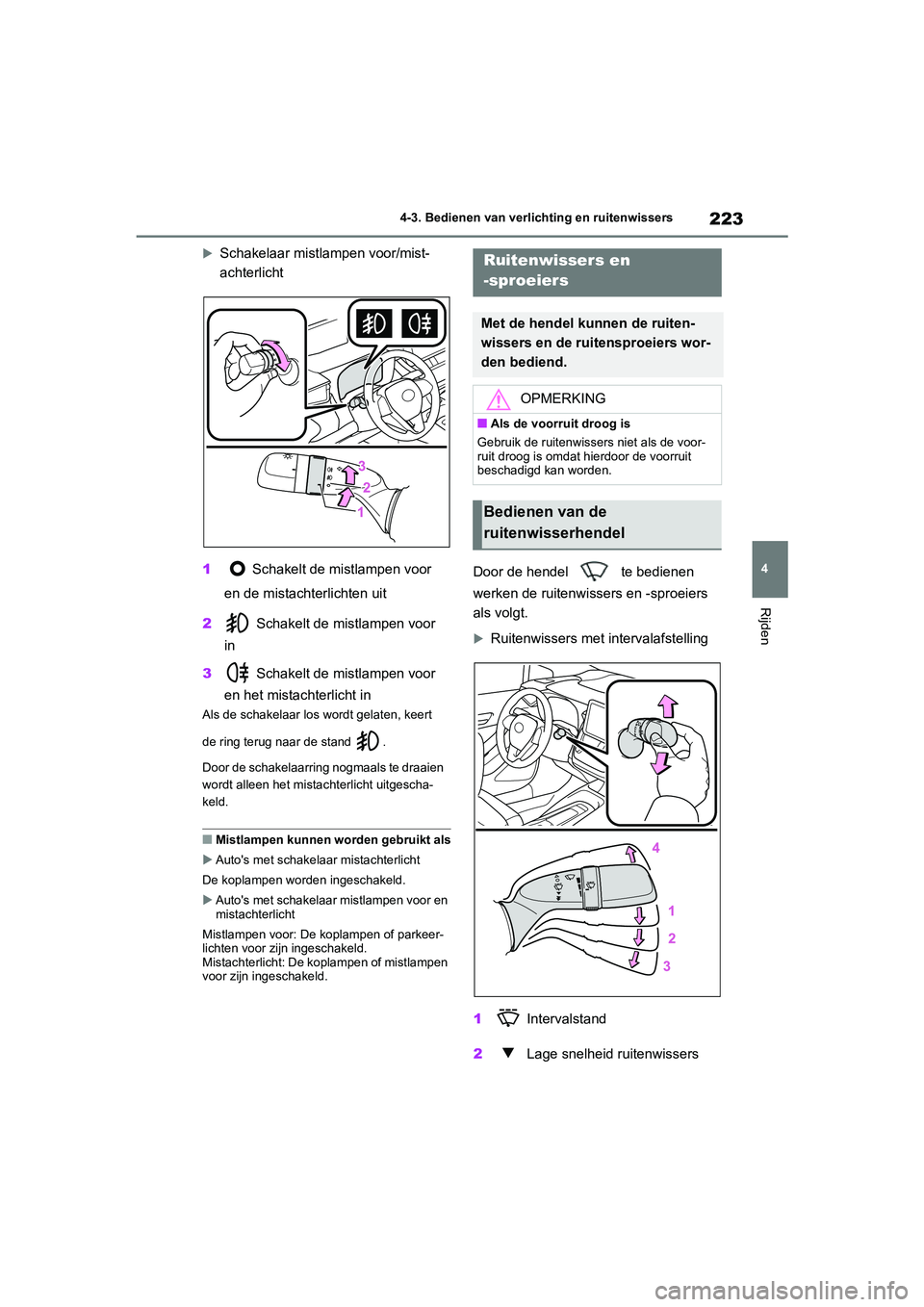

223
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
Schakelaar mistlampen voor/mist-
achterlicht
1 Schakelt de mistlampen voor
en de mistachterlichten uit
2 Schakelt de mistlampen voor
in
3 Schakelt de mistlampen voor
en het mistachterlicht in
Als de schakelaar los wordt gelaten, keert
de ring terug naar de stand .
Door de schakelaarring nogmaals te draaien
wordt alleen het mistachterlicht uitgescha-
keld.
■Mistlampen kunnen worden gebruikt als
Auto's met schakelaar mistachterlicht
De koplampen worden ingeschakeld.
Auto's met schakelaar mistlampen voor en
mistachterlicht
Mistlampen voor: De koplampen of parkeer-
lichten voor zijn ingeschakeld.
Mistachterlicht: De koplampen of mistlampen
voor zijn ingeschakeld.
Door de hendel te bedienen
werken de ruitenwissers en -sproeiers
als volgt.
Ruitenwissers met intervalafstelling
1 Intervalstand
2 Lage snelheid ruitenwissers
Ruitenwissers en
-sproeiers
Met de hendel kunnen de ruiten-
wissers en de ruitensproeiers wor-
den bediend.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voor-
ruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
Bedienen van de
ruitenwisserhendel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 223 Thursday, October 3, 2019 10:56 AM
Page 225 of 586

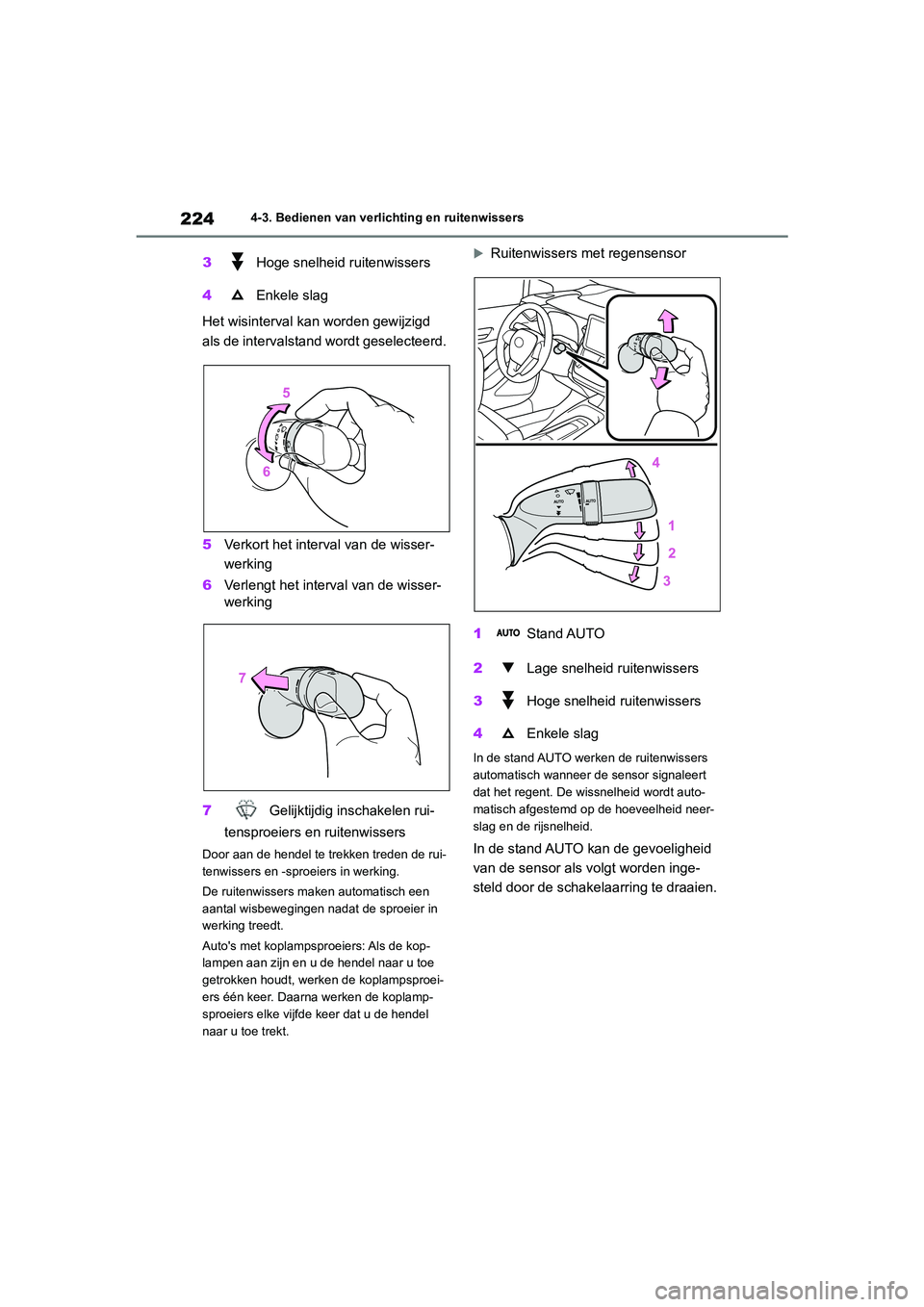

224
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
3
Hoge snelheid ruitenwissers
4 Enkele slag
Het wisinterval kan worden gewijzigd
als de intervalstand wordt geselecteerd.
5 Verkort het interva l van de wisser-
werking
6 Verlengt het interval van de wisser-
werking
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
Auto's met koplampsproeiers: Als de kop-
lampen aan zijn en u de hendel naar u toe
getrokken houdt, werk en de koplampsproei-
ers één keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de hendel
naar u toe trekt.
Ruitenwissers met regensensor
1 Stand AUTO
2 Lage snelheid ruitenwissers
3 Hoge snelheid ruitenwissers
4 Enkele slag
In de stand AUTO werken de ruitenwissers
automatisch wanneer de sensor signaleert
dat het regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveelheid neer-
slag en de rijsnelheid.
In de stand AUTO kan de gevoeligheid
van de sensor als volgt worden inge-
steld door de schakelaarring te draaien.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 224 Thursday, October 3, 2019 10:56 AM
Page 226 of 586

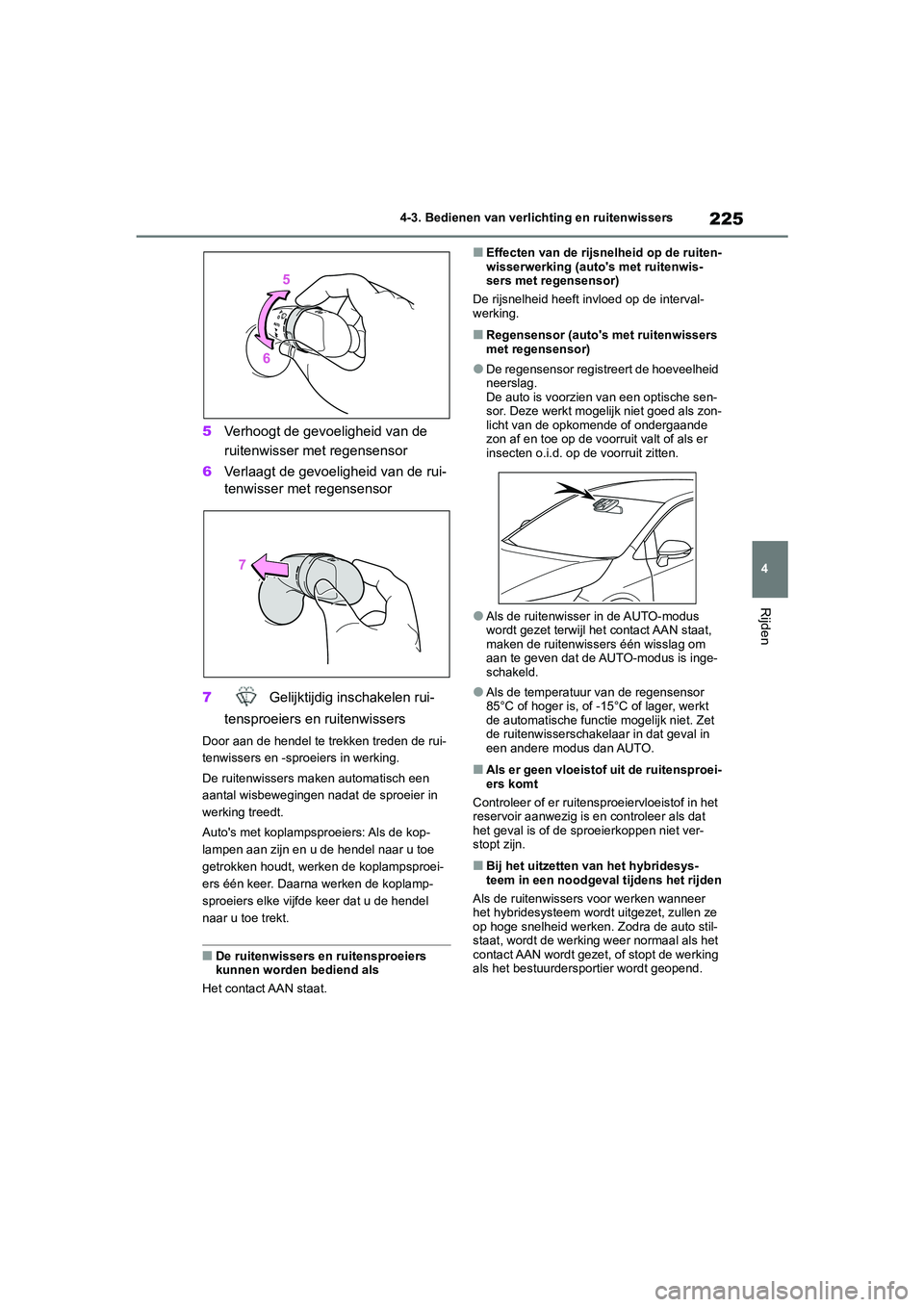

225
4
COROLLA HV_TMMT_EE 4-3. Bedienen van verlichting en ruitenwissers
Rijden
5
Verhoogt de gevoeligheid van de
ruitenwisser met regensensor
6 Verlaagt de gevoeligheid van de rui-
tenwisser met regensensor
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
Auto's met koplampsproeiers: Als de kop-
lampen aan zijn en u de hendel naar u toe
getrokken houdt, werk en de koplampsproei-
ers één keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de hendel
naar u toe trekt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking (auto's met ruitenwis-
sers met regensensor)
De rijsnelheid heeft i nvloed op de interval-
werking.
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisser in de AUTO-modus
wordt gezet terwijl het contact AAN staat,
maken de ruitenwissers één wisslag om
aan te geven dat de AUTO-modus is inge-
schakeld.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakel aar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
■Bij het uitzetten van het hybridesys-
teem in een noodgeval tijdens het rijden
Als de ruitenwissers voor werken wanneer
het hybridesysteem wordt uitgezet, zullen ze
op hoge snelheid werken. Zodra de auto stil-
staat, wordt de werking weer normaal als het
contact AAN wordt gezet, of stopt de werking
als het bestuurdersportier wordt geopend.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 225 Thursday, October 3, 2019 10:56 AM
Page 227 of 586

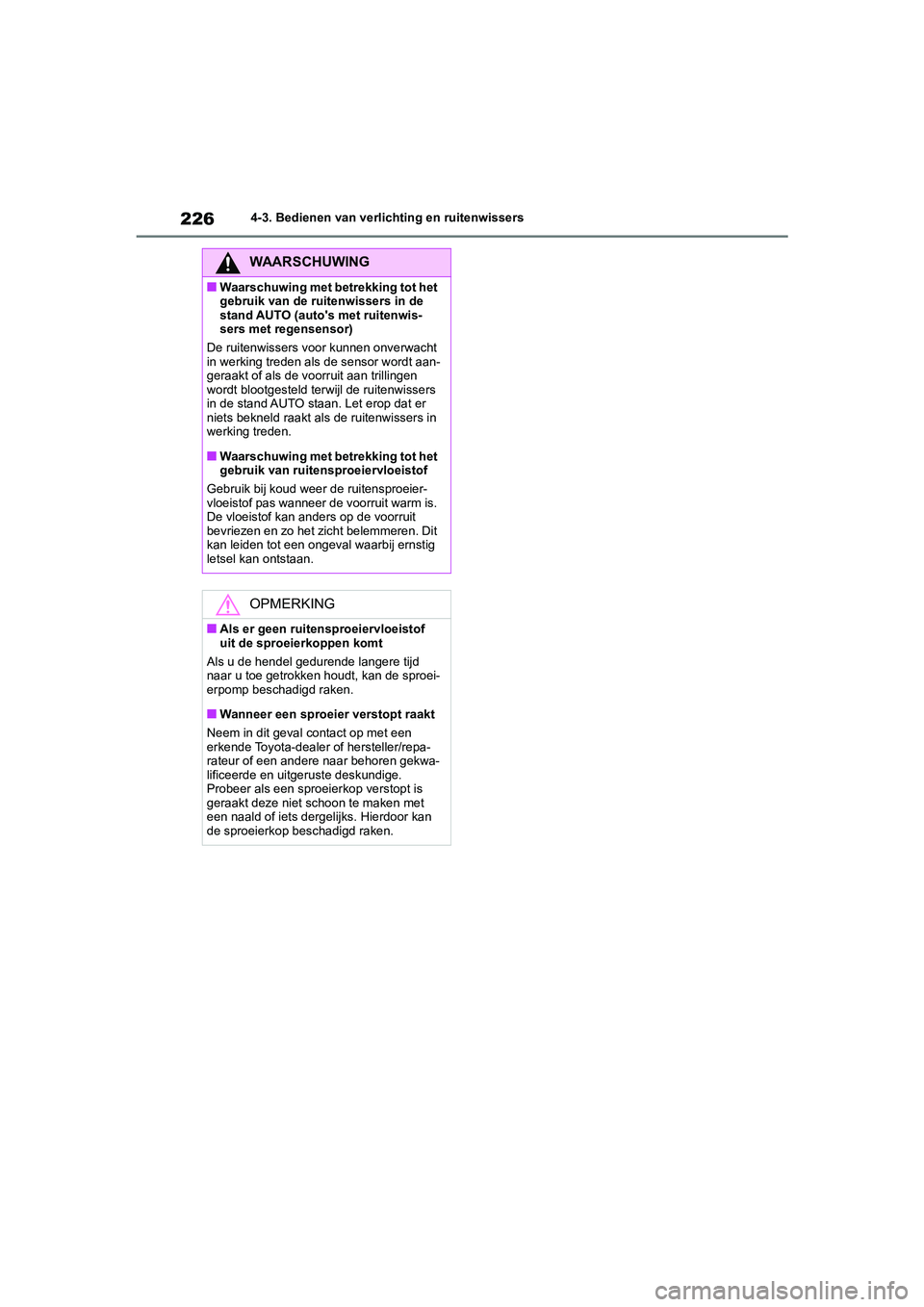

226
COROLLA HV_TMMT_EE4-3. Bedienen van verlichting en ruitenwissers
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voor ruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Als er geen ruitensproeiervloeistof
uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd
naar u toe getrokken houdt, kan de sproei-
erpomp beschadigd raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergelijks. Hierdoor kan
de sproeierkop beschadigd raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 226 Thursday, October 3, 2019 10:56 AM
Page 228 of 586

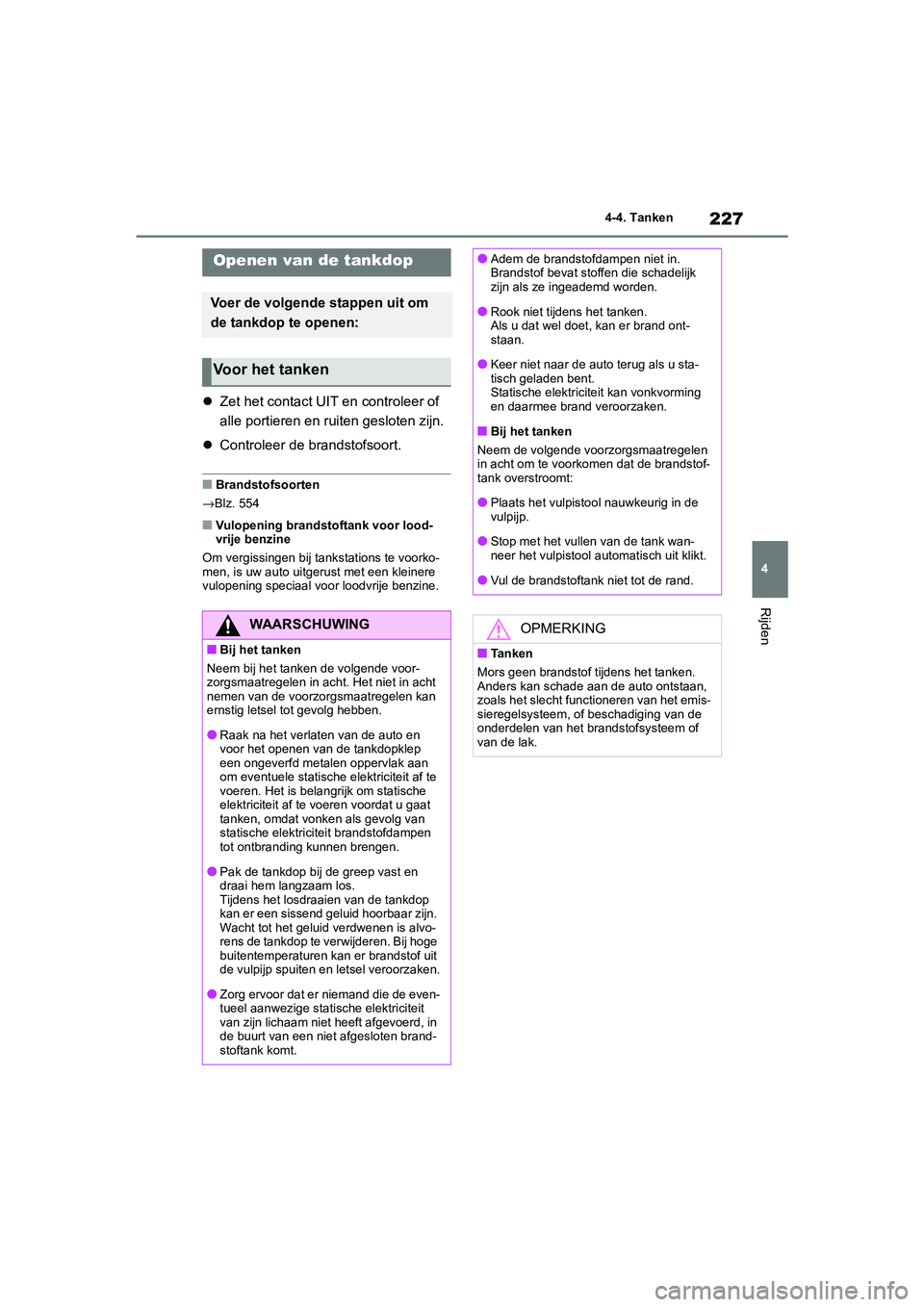

227
4
COROLLA HV_TMMT_EE 4-4. Tanken
Rijden
4-4.Tanken
Zet het contact UIT en controleer of
alle portieren en ruiten gesloten zijn.
Controleer de brandstofsoort.
■Brandstofsoorten
→ Blz. 554
■Vulopening brandstoftank voor lood-
vrije benzine
Om vergissingen bij t ankstations te voorko-
men, is uw auto uitgerust met een kleinere
vulopening speciaal voo r loodvrije benzine.
Openen van de tankdop
Voer de volgende stappen uit om
de tankdop te openen:
Voor het tanken
WAARSCHUWING
■Bij het tanken
Neem bij het tanken de volgende voor-
zorgsmaatregelen in acht. Het niet in acht
nemen van de voorzorgsmaatregelen kan
ernstig letsel tot gevolg hebben.
●Raak na het verlaten van de auto en
voor het openen van de tankdopklep
een ongeverfd metalen oppervlak aan
om eventuele statisc he elektriciteit af te
voeren. Het is belangrijk om statische
elektriciteit af te voeren voordat u gaat
tanken, omdat vonken als gevolg van
statische elektriciteit brandstofdampen
tot ontbranding kunnen brengen.
●Pak de tankdop bij de greep vast en
draai hem langzaam los.
Tijdens het losdraaien van de tankdop
kan er een sissend geluid hoorbaar zijn.
Wacht tot het geluid verdwenen is alvo-
rens de tankdop te verwijderen. Bij hoge
buitentemperaturen kan er brandstof uit
de vulpijp spuiten en letsel veroorzaken.
●Zorg ervoor dat er niemand die de even-
tueel aanwezige statis che elektriciteit
van zijn lichaam niet heeft afgevoerd, in
de buurt van een niet afgesloten brand-
stoftank komt.
●Adem de brandstofdampen niet in.
Brandstof bevat stoffen die schadelijk
zijn als ze ingeademd worden.
●Rook niet tijdens het tanken.
Als u dat wel doet, kan er brand ont-
staan.
●Keer niet naar de auto terug als u sta-
tisch geladen bent.
Statische elektricit eit kan vonkvorming
en daarmee brand veroorzaken.
■Bij het tanken
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat de brandstof-
tank overstroomt:
●Plaats het vulpistool nauwkeurig in de
vulpijp.
●Stop met het vullen van de tank wan-
neer het vulpistool aut omatisch uit klikt.
●Vul de brandstoftank niet tot de rand.
OPMERKING
■Tanken
Mors geen brandstof tijdens het tanken.
Anders kan schade aan de auto ontstaan,
zoals het slecht func tioneren van het emis-
sieregelsysteem, of beschadiging van de
onderdelen van het brandstofsysteem of
van de lak.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 227 Thursday, October 3, 2019 10:56 AM
Page 229 of 586

228
COROLLA HV_TMMT_EE4-4. Tanken
1
Trek de ontgrendeling van de
tankdopklep omhoog om de
tankdopklep te openen.
2 Draai de tankdop langzaam open
en verwijder hem. Plaats hem ver-
volgens in de houder op de
tankdopklep.
Draai na het tanken van brandstof de
tankdop tot u een klik hoort. Als u de
dop loslaat, zal h ij iets in de andere
richting draaien.
Openen van de tankdop
Sluiten van de tankdop
WAARSCHUWING
■Vervangen van de tankdop
Gebruik alleen de originele
Toyota-tankdop voor uw auto. Anders kan
er brand ontstaan of kunnen zich andere
ongevallen voordoen, wat kan leiden tot
ernstig letsel.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 228 Thursday, October 3, 2019 10:56 AM
Page 230 of 586

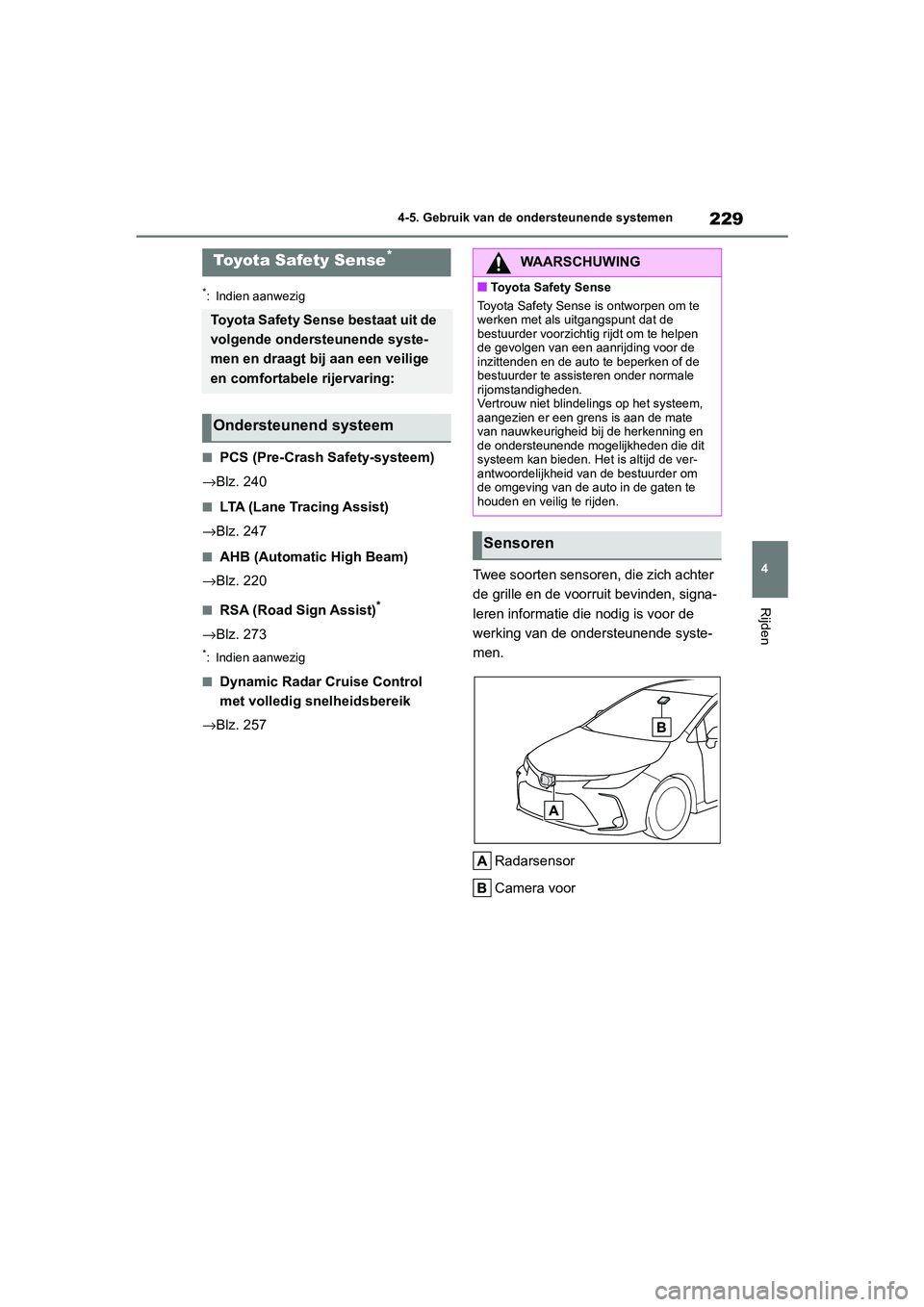

229
4
COROLLA HV_TMMT_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
→Blz. 240
■LTA (Lane Tracing Assist)
→Blz. 247
■AHB (Automatic High Beam)
→Blz. 220
■RSA (Road Sign Assist)*
→Blz. 273
*: Indien aanwezig
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
→Blz. 257 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de on
dersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit de
volgende ondersteunende syste-
men en draagt bij aan een veilige
en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 229 Thursday, October 3, 2019 10:56 AM
