TOYOTA GR YARIS 2020 Kezelési útmutató (in Hungarian)

2
79
2

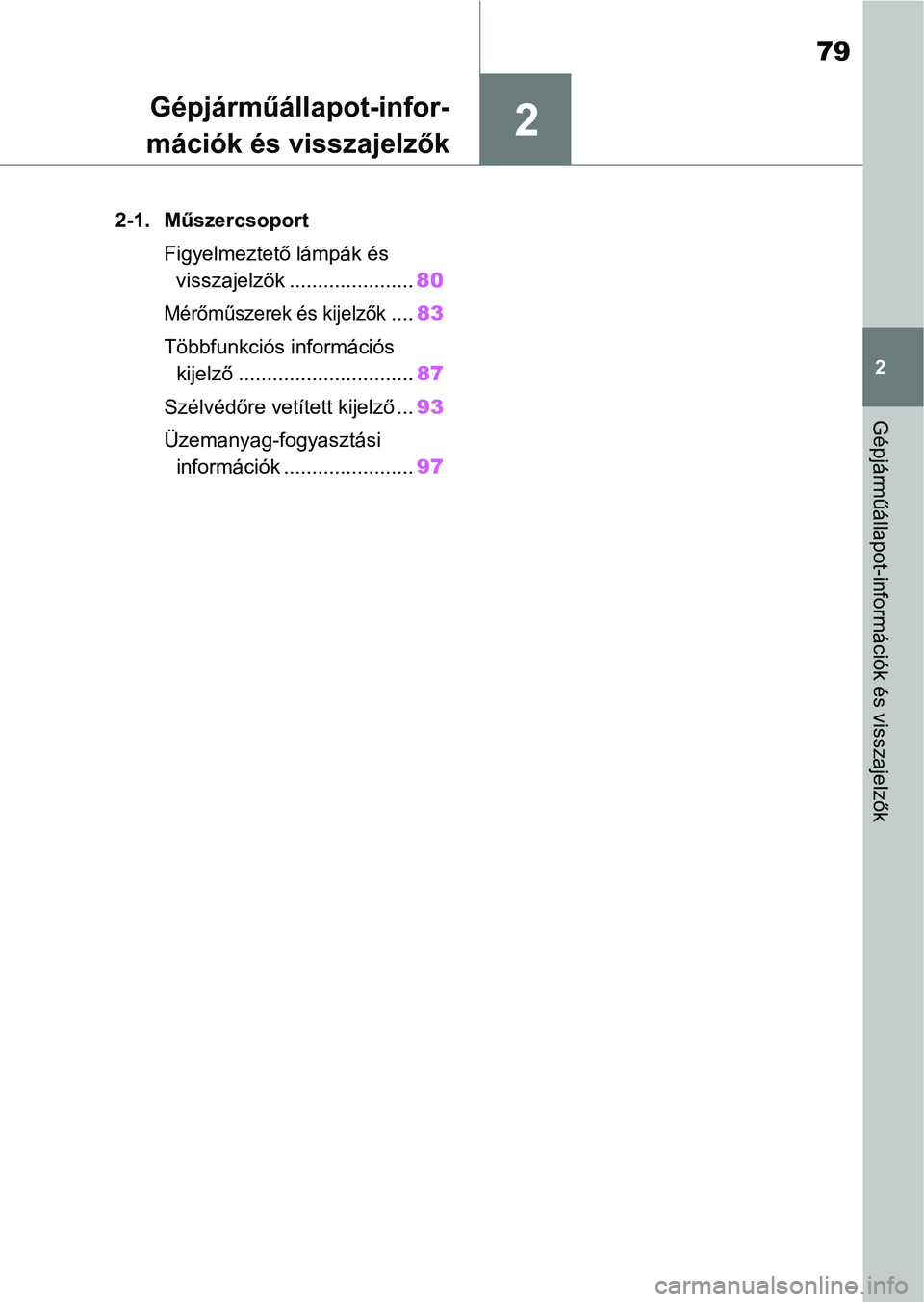

Gépjárműállapot-információk és visszajelzők
Gépjárműállapot-infor-
mációk és visszajelzők
2-1. Műszercsoport
Figyelmeztető lámpák és visszajelzők ...................... 80
Mérőműszerek és kijelzők....83
Többfunkciós információs kijelző ............................... 87
Szélvédőre vetített kijelző ... 93
Üzemanyag-fogyasztási információk ....................... 97

802-1. Műszercsoport
2-1.Műszercsoport

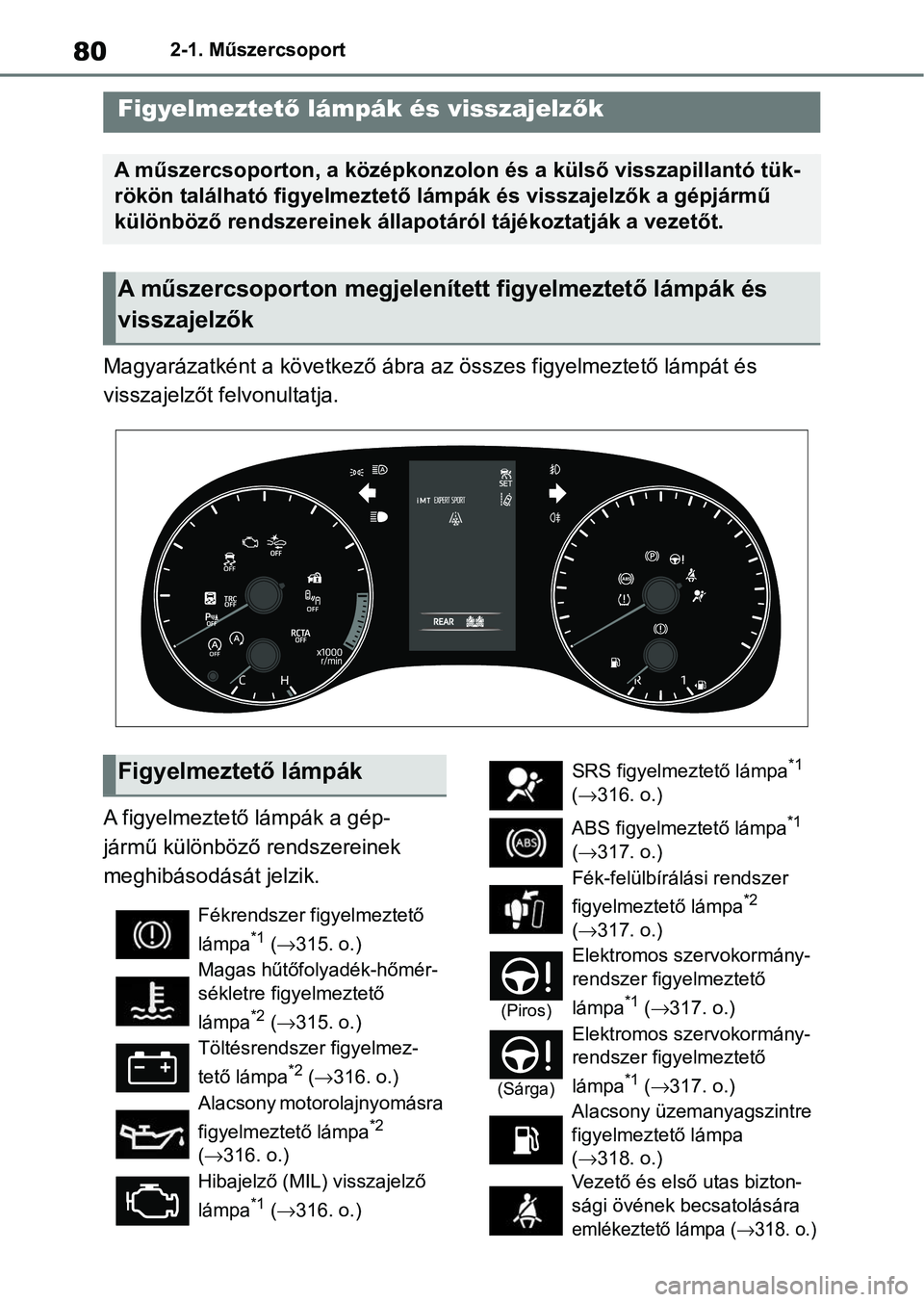

Magyarázatként a következő ábra az összes figyelmeztető lámpát és
visszajelzőt felvonultatja.
A figyelmeztető lámpák a gép-
jármű különböző rendszereinek
meghibásodását jelzik.
Figyelmeztet ő lámpák és visszajelz ők
A műszercsoporton, a középkonzol on és a külső visszapillantó tük-
rökön található figyelmeztető lá mpák és visszajelzők a gépjármű
különböző rendszereinek állapotáról tájékoztatják a vezetőt.
A műszercsoporton megjelenített figyelmeztető lámpák és
visszajelzők
Figyelmeztető lámpák
Fékrendszer figyelmeztető
lámpa*1 ( 315. o.)
Magas hűtőfolyadék-hőmér-
sékletre fig yelmeztető
lámpa
*2 ( 315. o.)
Töltésrendszer figyelmez-
tető lámpa
*2 ( 316. o.)
Alacsony motorolajnyomásra
figyelmeztető lámpa
*2
(316. o.)
Hibajelző (MIL) visszajelző
lámpa
*1 ( 316. o.)
SRS figyelmeztető lámpa*1
(316. o.)
ABS figyelmeztető lámpa
*1
(317. o.)
Fék-felülbírálási rendszer
figyelmeztető lámpa
*2
(317. o.)
(Piros)
Elektromos szervokormány-
rendszer figyelmeztető
lámpa
*1 (  317. o.)
(Sárga)
Elektromos szervokormány-
rendszer figyelmeztető
lámpa
*1 ( 317. o.)
Alacsony üzemanyagszintre
figyelmeztető lámpa
(318. o.)
Vezető és első utas bizton-
sági övének be csatolására
emlékeztető lámpa (318. o.)

81
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
*1: Ha a motorindító gombot ON állásba
kapcsolja, a figyelmeztető lámpák
kigyulladnak, jelezve, hogy rend-
szerellenőrzés zajlik. A lámpák
néhány másodperc múlva, vagy a
motor beindulásakor kialszanak. Ha
a figyelmeztető lámpák nem kezde-
nek el világítani, vagy nem alszanak
ki, az valamely rendszer meghibáso-
dására utal. Ellenő riztesse a gépjár-
művet hivatalos Toyota márkakeres-
kedéssel, szervizzel vagy más, meg-
bízható szakemberrel.
*2: Ez a lámpa a többfunkciós informá-
ciós kijelzőn világít.
A visszajelzők a g épjármű külön-
böző rendszereinek üzemállapotá-
ról tájékoztatják a vezetőt.

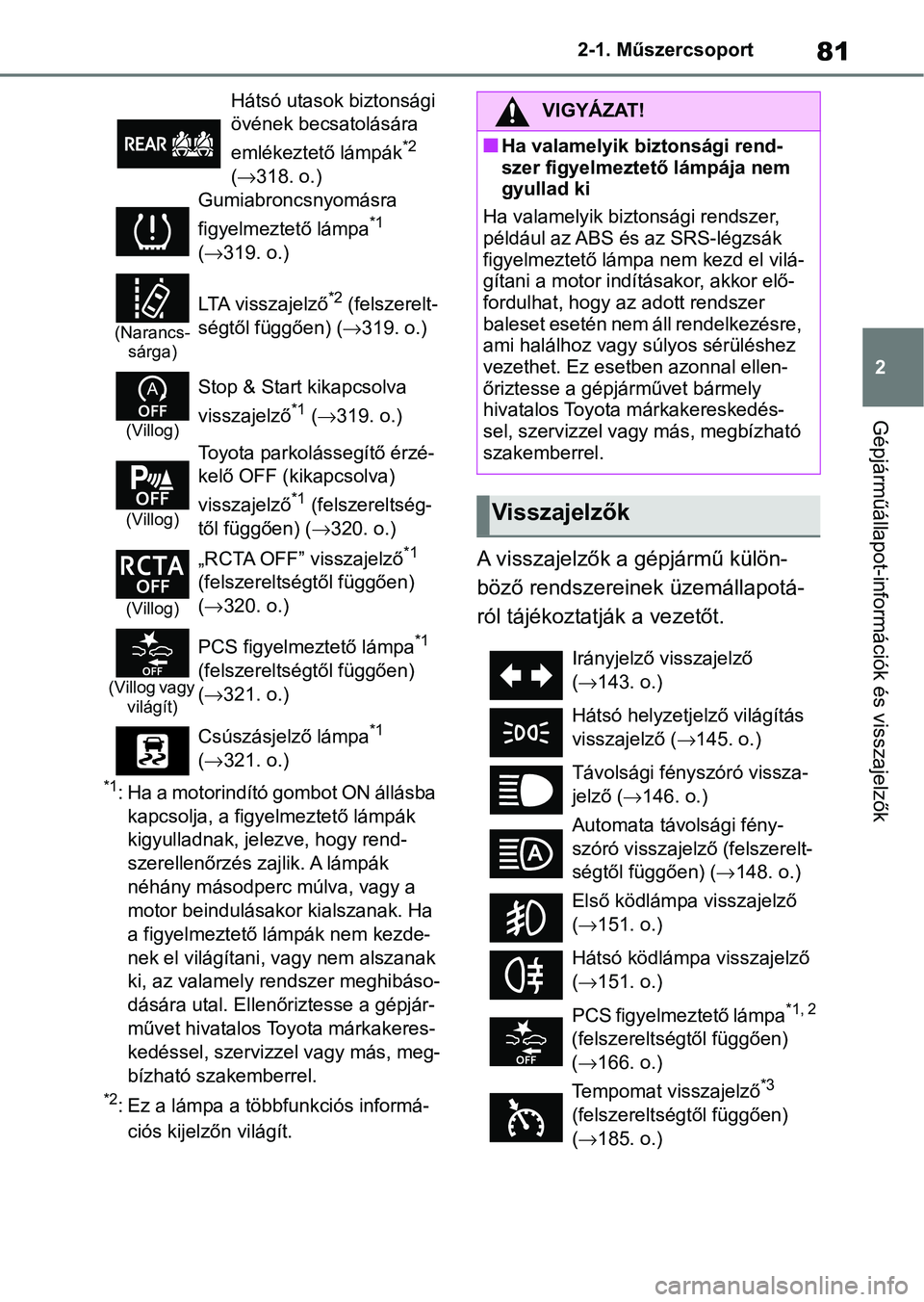

Hátsó utasok biztonsági
övének becsatolására
emlékeztető lámpák
*2
( 318. o.)
Gumiabroncsnyomásra
figyelmeztető lámpa
*1
(319. o.)
(Narancs- sárga)
LTA visszajelző*2 (felszerelt-
ségtől függően) (319. o.)
(Villog)
Stop & Start kikapcsolva
visszajelző*1 ( 319. o.)
(Villog)
Toyota parkolássegítő érzé-
kelő OFF (kikapcsolva)
visszajelző
*1 (felszereltség-
től függően) ( 320. o.)
(Villog)
„RCTA OFF” visszajelző*1
(felszereltségtől függően)
(320. o.)
(Villog vagy világít)
PCS figyelme ztető lámpa*1
(felszereltségtől függően)
(321. o.)
Csúszásjelző lámpa
*1
(321. o.)
VIGYÁZAT!
nHa valamelyik biztonsági rend-
szer figyelmezte tő lámpája nem
gyullad ki
Ha valamelyik biztonsági rendszer,
például az ABS és az SRS-légzsák
figyelmeztető lámpa nem kezd el vilá-
gítani a motor indításakor, akkor elő-
fordulhat, hogy az adott rendszer
baleset esetén nem áll rendelkezésre,
ami halálhoz vagy súlyos sérüléshez
vezethet. Ez esetben azonnal ellen-
őriztesse a gépjárművet bármely
hivatalos Toyota márkakereskedés-
sel, szervizzel vagy más, megbízható
szakemberrel.
Visszajelzők
Irányjelző visszajelző
(143. o.)
Hátsó helyzetj elző világítás
visszajelző ( 145. o.)
Távolsági fényszóró vissza-
jelző ( 146. o.)
Automata távolsági fény-
szóró visszajelző (felszerelt-
ségtől függően) ( 148. o.)
Első ködlámpa visszajelző
(151. o.)
Hátsó ködlámpa visszajelző
(151. o.)
PCS figyelmeztető lámpa
*1, 2
(felszereltségtől függően)
(166. o.)
Tempomat visszajelző
*3
(felszereltségtől függően)
(185. o.)

822-1. Műszercsoport
*1: Ha a motorindító gombot ON állásba kapcsolja, a figye lmeztető lámpák
kigyulladnak, jelezve, hogy rend-
szerellenőrzés zajlik. A lámpák
néhány másodperc múlva, vagy a
motor beindulásakor kialszanak. Ha
a figyelmeztető lámpák nem kezde-
nek el világítani, vagy nem alszanak
ki, az valamely rendszer meghibáso-
dására utal. Ellenőriztesse a gépjár-
művet hivatalos To yota márkakeres-
kedéssel, szervizzel vagy más, meg-
bízható szakemberrel.
*2: A lámpa a rendszer kikapcsolásakor világítani kezd.
*3: Ez a lámpa a többfunkciós informá-
ciós kijelzőn világít.
*4: A működési feltételek függvényében a lámpa színe és világító/villogó álla-
pota változik.
*5: A lámpa a külső vi sszapillantó tükrö-
kön világít.
*6: Amikor a külső hőmérséklet 3 °C (37 °F) vagy alacsonyabb, a vissza-
jelző kb. 10 másodpercig villog,
azután égve marad.
*7: A középkonzolon világít a lámpa.

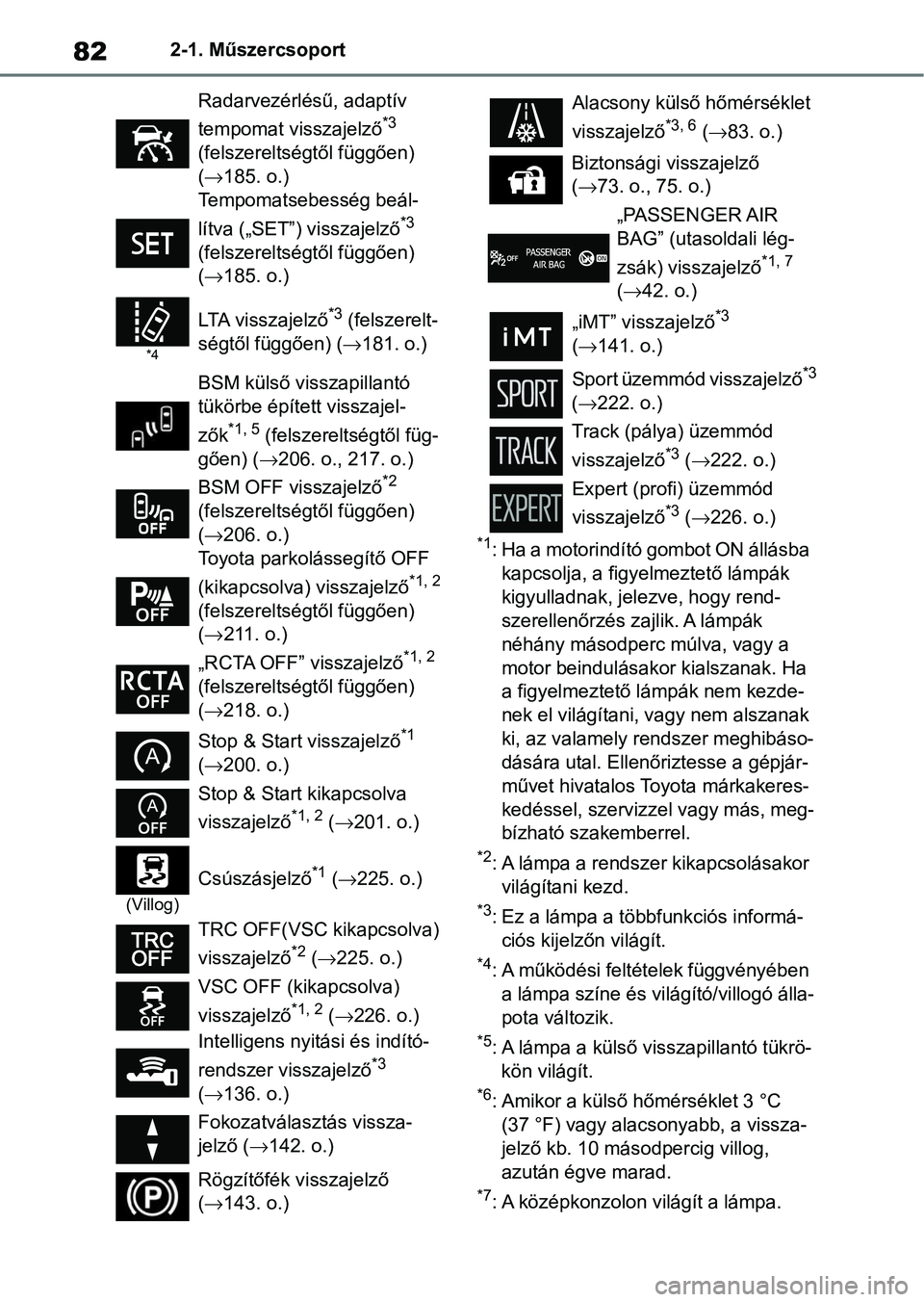

Radarvezérlésű, adaptív
tempomat visszajelző
*3
(felszereltségtől függően)
(185. o.)
Tempomatsebesség beál-
lítva („SET”) visszajelző
*3
(felszereltségtől függően)
(185. o.)
*4
LTA visszajelző*3 (felszerelt-
ségtől függően) (181. o.)
BSM külső visszapillantó
tükörbe épít ett visszajel-
zők
*1, 5 (felszereltségtől füg-
gően) ( 206. o., 217. o.)
BSM OFF visszajelző
*2
(felszereltségtől függően)
(206. o.)
Toyota parkolássegítő OFF
(kikapcsolva) visszajelző
*1, 2
(felszereltségtől függően)
(211. o.)
„RCTA OFF” visszajelző
*1, 2
(felszereltségtől függően)
(218. o.)
Stop & Start visszajelző
*1
(200. o.)
Stop & Start kikapcsolva
visszajelző
*1, 2 ( 201. o.)
(Villog)
Csúszásjelző*1 (225. o.)
TRC OFF(VSC kikapcsolva)
visszajelző
*2 ( 225. o.)
VSC OFF (kikapcsolva)
visszajelző
*1, 2 ( 226. o.)
Intelligens nyitási és indító-
rendszer visszajelző
*3
(136. o.)
Fokozatválasztás vissza-
jelző ( 142. o.)
Rögzítőfék visszajelző
(143. o.)
Alacsony külső hőmérséklet
visszajelző*3, 6 ( 83. o.)
Biztonsági visszajelző
(73. o., 75. o.) „PASSENGER AIR
BAG” (utasoldali lég-
zsák) visszajelző
*1, 7
(42. o.)
„iMT” visszajelző
*3
(141. o.)
Sport üzemmód visszajelző
*3
(222. o.)
Track (pálya) üzemmód
visszajelző
*3 ( 222. o.)
Expert (profi) üzemmód
visszajelző
*3 ( 226. o.)

83
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők

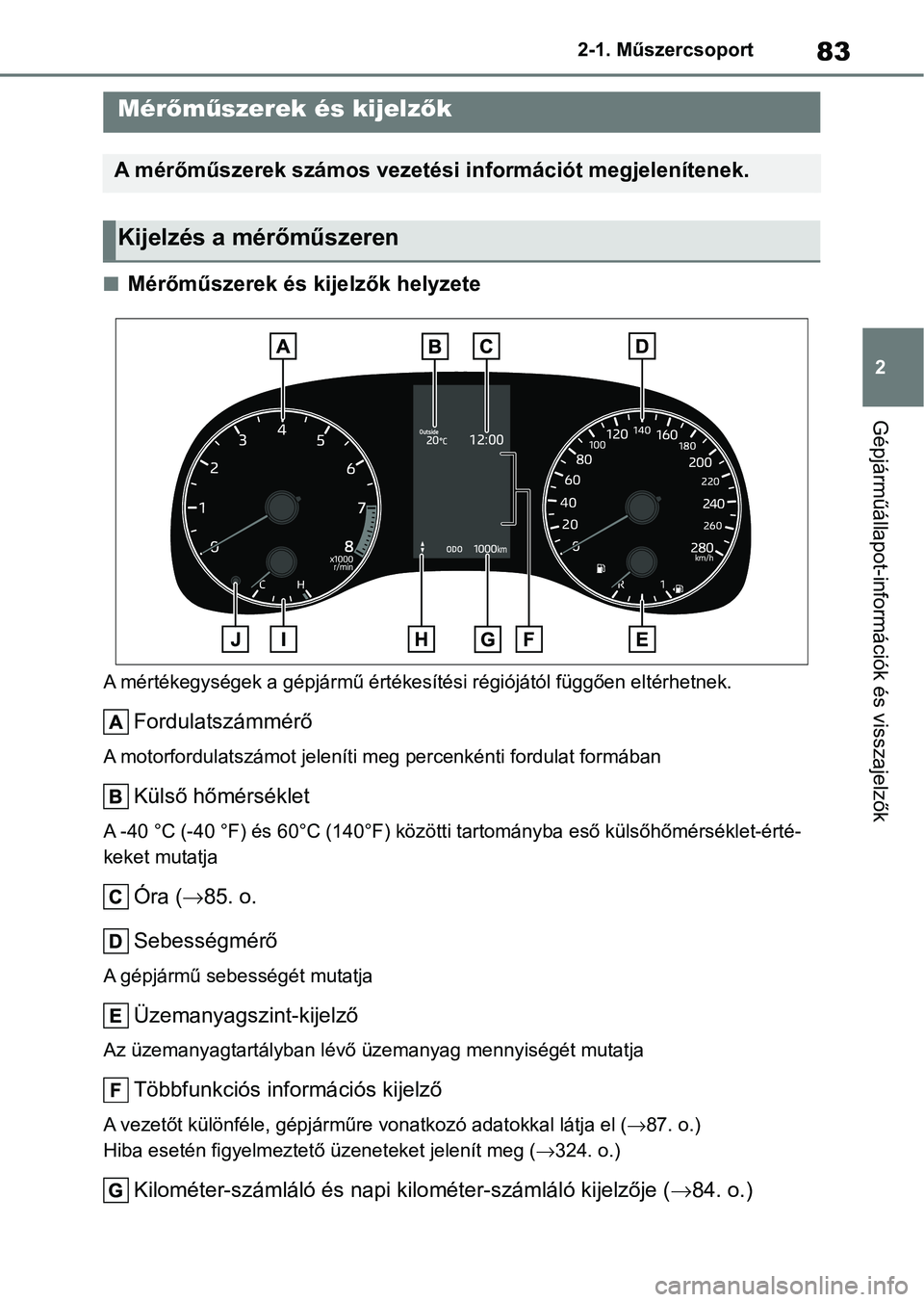

nMérőműszerek és kijelzők helyzete
A mértékegységek a gépjármű értékesítési régiójától függően elt
érhetnek.
Fordulatszámmérő
A motorfordulatszámot jeleníti meg percenkénti fordulat formába n
Külső hőmérséklet
A -40 °C (-40 °F) és 60°C (140°F) közötti tartományba eső külső hőmérséklet-érté-
keket mutatja
Óra ( 85. o.
Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő ü zemanyag mennyiségét mutatja
Többfunkciós információs kijelző
A vezetőt különféle, gépjárműre vonatkozó adatokkal látja el ( 87. o.)
Hiba esetén figyelmeztető ü zeneteket jelenít meg (324. o.)
Kilométer-számláló és napi kilométer-számláló kijelzője ( 84. o.)
Mér őműszerek és kijelz ők
A mérőműszerek számos vezetési információt megjelenítenek.
Kijelzés a mérőműszeren

842-1. Műszercsoport
Fokozatválasztás visszajelző (142. o.)
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja
Kijelzőváltás gomb (84. o.)
nKülsőhőmérséklet-kijelző
lA következő helyzetekben előfordul-
hat, hogy a megfel elő külső hőmér-
séklet nem jelenik meg a kijelzőn,
vagy a kijelzőnek a szokásosnál több
időre van szüksége a váltáshoz:
• Álló helyzetben, vagy alacsony sebes-
ségű haladásnál ( 25 km/h (16 mph)
alatt)
• Ha hirtelen megváltozik a külső hő-
mérséklet (garázsb a, alagútba való
behajtásnál/onnan történő kihajtásnál
stb.)
lHa „--” jelzés jeleni k meg a kijelzőn,
lehetséges, hogy a rendszer meghi-
básodott. Ellenőriztesse a gépjármű-
vet hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbíz-
ható szakemberrel.
nFolyadékkristályos kijelző
87. o.
nSzemélyre szabás
A mérőműszer kijelzése személyre
szabható a többfunkciós információs
kijelző opciójában. ( 361. o.)
nKijelzőváltás
Nyomja a kijelzőváltás gombot, míg
meg nem jelenik a kívánt tétel.
VIGYÁZAT!
nA többfunkciós információs
kijelző működése alacsony
hőmérsékleten
A folyadékkristályos kijelző haszná-
lata előtt várja meg, hogy felmeleged-
jen az utastér. Rendkívüli hidegben
előfordulhat, hogy a kijelző lassan
működik, és a kijelz őváltás lassabb a
szokásosnál.
Például a sebességfokozat-váltást
csak késve követi az új sebességfo-
kozat kijelzése. A késedelem miatt a
vezető ismét alacsonyabb sebesség-
fokozatba kapcsolh at, ezzel gyors és
túlzott motorfékezést , esetleg halálos
vagy súlyos sérülé ssel végződő bal-
esetet okozva.
FIGYELEM
nA motor és a motorkomponensek
károsodásának megelőzése
érdekében
lNe hagyja, hogy a fordulatszám-
mérő mutatója a pi ros tartományba
kerüljön, mely a legnagyobb meg-
engedett motorfordulatszámot jelöli.
lHa a motorhűtőfolyadék-hőmérsék-
letkijelző mutatója a piros zónába
ér (H), a motor túlmelegedhet.
Ebben az esetben azonnal álljon
meg a gépjárművel egy biztonsá-
gos helyen, és ellenőrizze a motort,
miután az teljesen lehűlt.
( 347. o.)
Kilométer-számláló és napi
kilométer-számláló kijelzője

85
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők

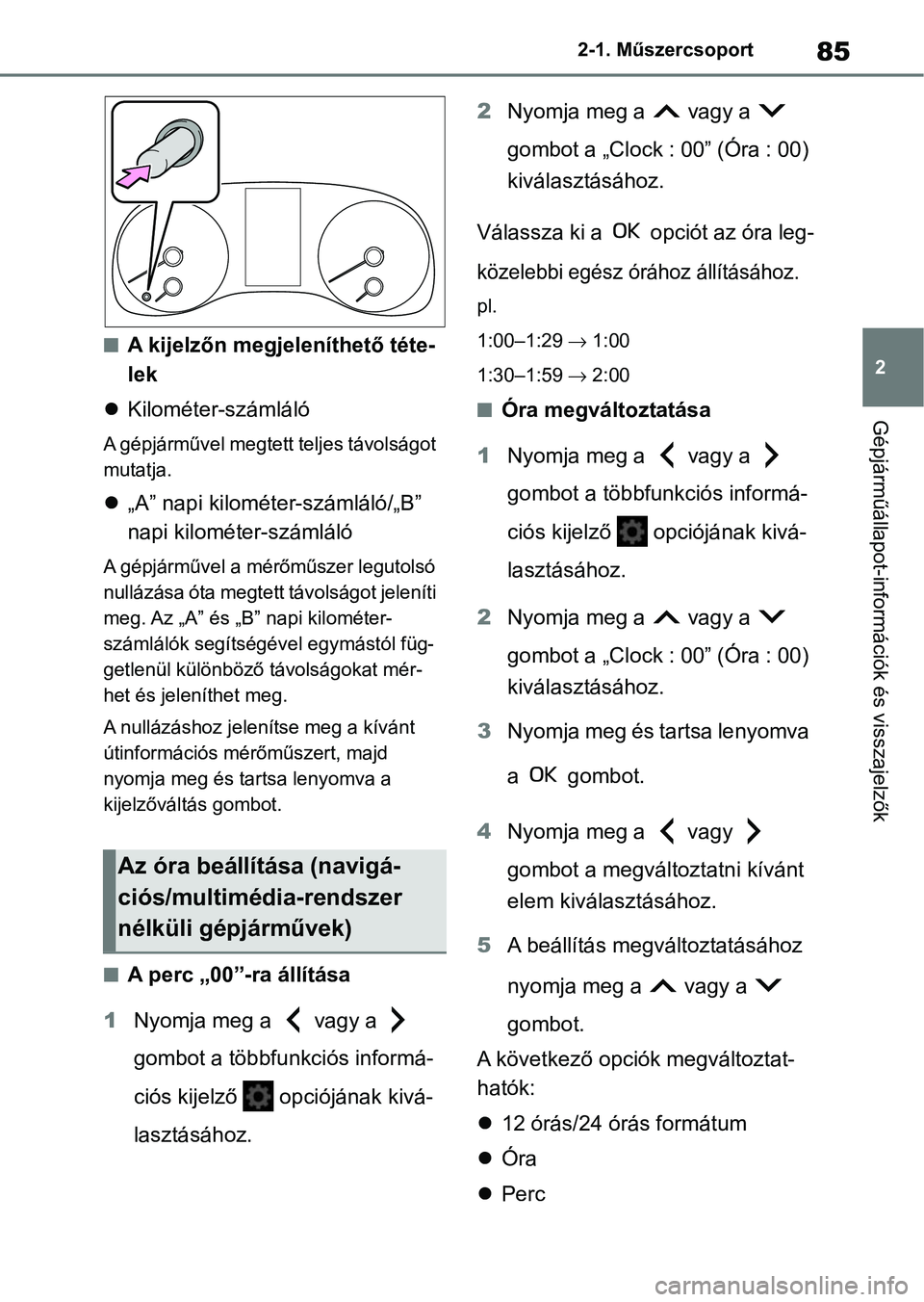

nA kijelzőn megjeleníthető téte-
lek
 Kilométer-számláló
A gépjárművel megtett teljes távolságot
mutatja.
„A” napi kilométe r-számláló/„B”
napi kilométer-számláló
A gépjárművel a mérőműszer legutolsó
nullázása óta megtett távolságot jeleníti
meg. Az „A” és „B” napi kilométer-
számlálók segítségével egymástól füg-
getlenül különböző távolságokat mér-
het és jeleníthet meg.
A nullázáshoz jelenítse meg a kívánt
útinformációs mérőműszert, majd
nyomja meg és tartsa lenyomva a
kijelzőváltás gombot.
nA perc „00”-ra állítása
1 Nyomja meg a vagy a
gombot a többfunkciós informá-
ciós kijelző opciójának kivá-
lasztásához. 2
Nyomja meg a vagy a
gombot a „Clock : 00” (Óra : 00)
kiválasztásához.
Válassza ki a opciót az óra leg-
közelebbi egész órához állításához.
pl.
1:00–1:29  1:00
1:30–1:59  2:00
nÓra megváltoztatása
1 Nyomja meg a vagy a
gombot a többfunkciós informá-
ciós kijelző opciójának kivá-
lasztásához.
2 Nyomja meg a vagy a
gombot a „Clock : 00” (Óra : 00)
kiválasztásához.
3 Nyomja meg és tartsa lenyomva
a gombot.
4 Nyomja meg a vagy
gombot a megváltoztatni kívánt
elem kiválasztásához.
5 A beállítás megváltoztatásához
nyomja meg a vagy a
gombot.
A következő opciók megváltoztat-
hatók:
 12 órás/24 órás formátum
 Óra
 Perc
Az óra beállítása (navigá-
ciós/multimédia-rendszer
nélküli gépjárművek)

862-1. Műszercsoport
Az alábbiakban az óra az audio-
rendszer képernyőn állítható be.
Többfunkciós információs kijelző
 Audiorendszer képernyő
A részletekért lásd a „Navigációs
és multimédia-rendszer kezelési
útmutató”-t.
nÓrabeállítások képernyő (navigá-
ciós/multimédia-rendszerrel felsze-
relt gépjárművek)
Ha a „Clock : 00” (Óra : 00) jelenik meg,
amikor a többfunkciós információs kijel-
zőn kiválasztja a -t, előfordulhat,
hogy a rendszer meghibásodhatott.
Ellenőriztesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szervizzel
vagy más, megbízható szakemberrel.
A műszerfal-világítás fényereje
megváltoztatható a többfunkciós
információs kijelző menüjében.
A műszerfal világításának fényereje
külön állítható a hátsó helyzetjelző lám-
pák be- és kikapcsolt állapotában.
1 Nyomja meg a vagy a
gombot a többfunkciós informá-
ciós kijelző opciójának kivá-
lasztásához. 2
Nyomja meg a vagy
gombot a kiválasztásához,
majd nyomja meg és tartsa a
gombot.
3 A fényerő megváltoztatásához
nyomja meg a vagy a
gombot.
nA műszercsoport-világítás fényere-
jének beállítása
A műszercsoport-vil ágítás fényereje a
hátsó helyzetjelző lámpák be-, illetve
kikapcsolt állapotának esetében külön-
külön beállítható. Min dazonáltal világos
környezetben (nappal stb.) a hátsó hely-
zetjelző lámpák bekapcsolása nem vál-
toztatja meg a műszercsoport-világítás
fényerejét.
Az óra beállítása (navigá-
ciós/multimédia-rendszerrel
felszerelt gépjárművek)
A műszerfal-világítás beállí-
tása

87
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
nKijelző
Vezetéssegítő rendszer állapot-
kijelző terület
Képet jelenít meg, ha az alábbi rend-
szerek be vannak kapcsolva és a -
tól eltérő menüikont választ ki:
• LTA (sávkövető asszisztens) (felsze- reltségtől függően) ( 175. o.)
• Radarvezérlésű, adaptív tempomat (felszereltségtől függően) ( 185. o.)
• RSA (útjelzés-asszisztens) (felsze- reltségtől függően) ( 196. o.)
Tartalomkijelzési terület
A többfunkciós információs kijelző
menüikonjainak kiválasztásával külön- böző, vezetéssel ka
pcsolatos informá-
ciót jeleníthet meg. A többfunkciós
információs kijelzővel megváltoztatha-
tók a kijelző és egyéb gépjármű-beállí-
tások is.
Egyes helyzetekben f igyelmeztetések,
illetve előugró kijelzők jelenhetnek
meg.
nMenüikonok
A menüikonok a vagy a
mérőműszer vezérlőkapcsolók
megnyomásával jeleníthetők meg.
nA vezetési üzemmód váltásakor
A többfunkciós információs kijelző színe
a kiválasztott vezeté si üzemmód szerint
változik. ( 222. o.)
nFolyadékkristályos kijelző
A kijelzőn kis sötét, vagy világos foltok
jelenhetnek meg. A j elenség jellemző a
folyadékkristályos kijelzőkre, és nem
okoz problémát a kijelző használatában.
Többfunkciós informá-
ciós kijelz ő
A többfunkciós információs
kijelző üzemanyag-fogyasztás-
sal és különféle, vezetéssel
kapcsolatos információkat
jelenít meg. A többfunkciós
információs kijelzővel megvál-
toztathatók a kijelző és egyéb
beállítások is.
Kijelző és menüikonokVezetési információk kijelző
(88. o.)
Vezetéssegítő rendszer infor-
mációs kijelző (felszereltség-
től függően) ( 89. o.)
Audiorendszerhez kötött
kijelző (felszereltségtől füg-
gően) ( 90. o.)
Gépjárműinformációk-kijelző
(90. o.)
Beállítások kijelző ( 91. o.)
Figyelmeztető üzenet kijelző
(324. o.)

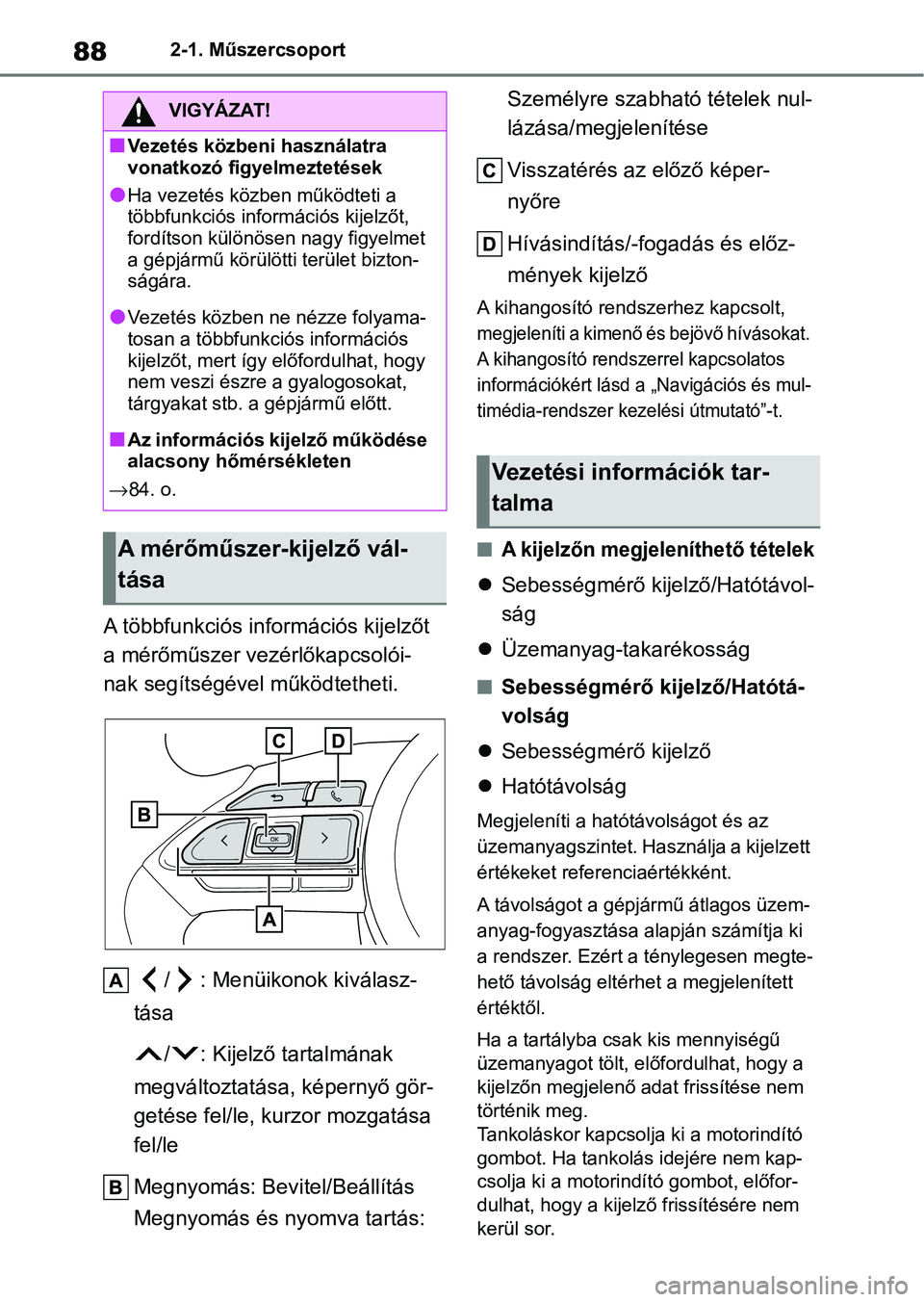

882-1. Műszercsoport
A többfunkciós információs kijelzőt
a mérőműszer vezérlőkapcsolói-
nak segítségével működtetheti./ : Menüikonok kiválasz-
tása
/ : Kijelző tartalmának
megváltoztatása, képernyő gör-
getése fel/le, kurzor mozgatása
fel/le
Megnyomás: Bevitel/Beállítás
Megnyomás és nyomva tartás: Személyre szabható tételek nul-
lázása/meg
jelenítése
Visszatérés az előző képer-
nyőre
Hívásindítás/-fogadás és előz-
mények kijelző
A kihangosító rendszerhez kapcsolt,
megjeleníti a kimenő és bejövő hívásokat.
A kihangosító rendszerrel kapcsolatos
információkért lásd a „Navigációs és mul-
timédia-rendszer kezelési útmutató”-t.
nA kijelzőn megjeleníthető tételek
 Sebességmérő kije lző/Hatótávol-
ság
 Üzemanyag-takarékosság
nSebességmérő kijelző/Hatótá-
volság
 Sebességmérő kijelző
 Hatótávolság
Megjeleníti a hatót ávolságot és az
üzemanyagszintet. Használja a kijelzett
értékeket referenciaértékként.
A távolságot a gépjármű átlagos üzem-
anyag-fogyasztása al apján számítja ki
a rendszer. Ezért a ténylegesen megte-
hető távolság eltérh et a megjelenített
értéktől.
Ha a tartályba csak kis mennyiségű
üzemanyagot tölt, el őfordulhat, hogy a
kijelzőn megjelenő adat frissítése nem
történik meg.
Tankoláskor kapcsolj a ki a motorindító
gombot. Ha tankol ás idejére nem kap-
csolja ki a motorindí tó gombot, előfor-
dulhat, hogy a kijelző frissítésére nem
kerül sor.
VIGYÁZAT!
nVezetés közbeni használatra
vonatkozó figyelmeztetések
lHa vezetés közb en működteti a
többfunkciós információs kijelzőt,
fordítson különösen nagy figyelmet
a gépjármű körülötti terület bizton-
ságára.
lVezetés közben ne nézze folyama-
tosan a többfunkciós információs
kijelzőt, mert így előfordulhat, hogy
nem veszi észre a gyalogosokat,
tárgyakat stb. a gépjármű előtt.
nAz információs kijelző működése
alacsony hőmérsékleten
84. o.
A mérőműszer-kijelző vál-
tása
Vezetési információk tar-
talma
