4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EM

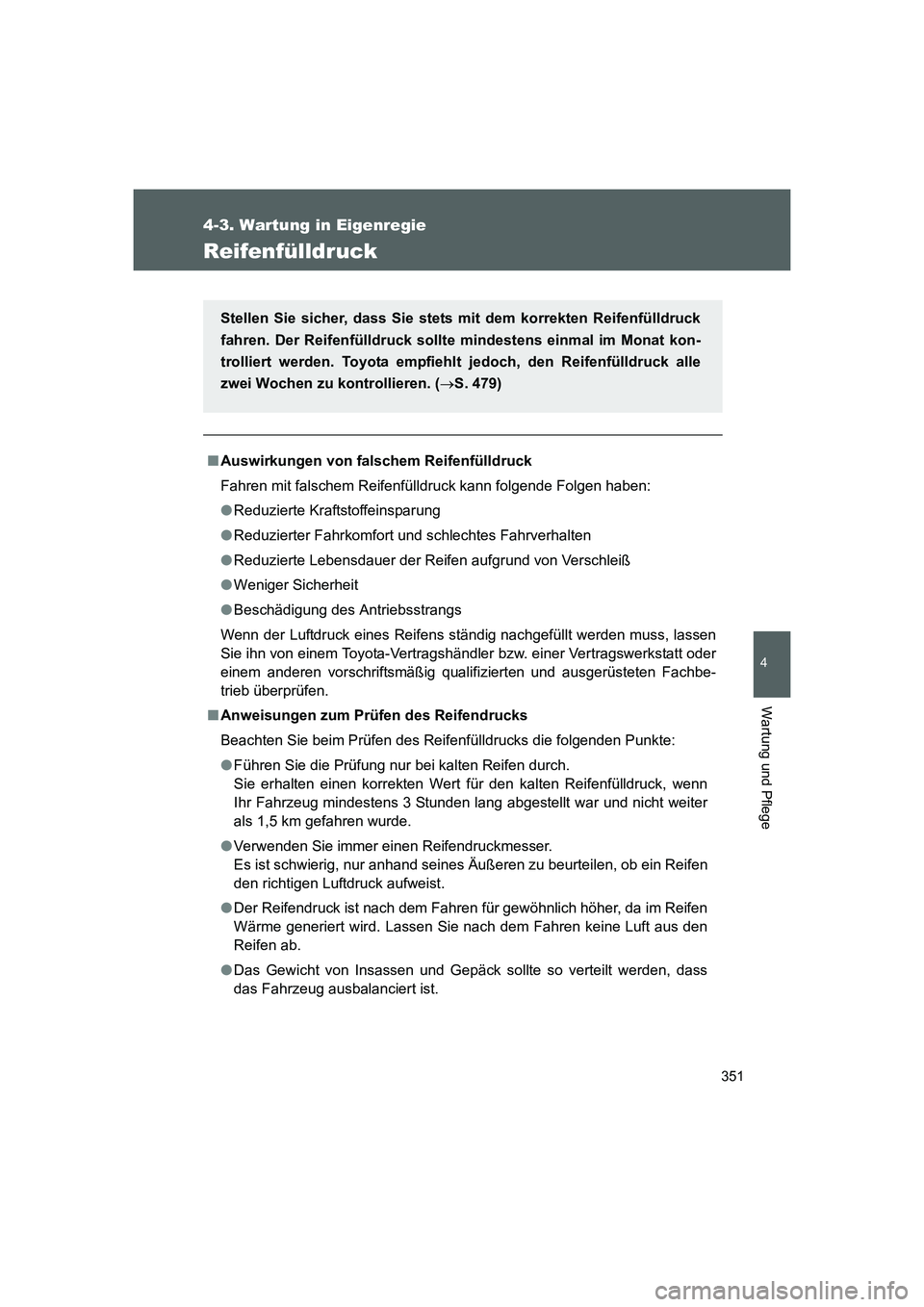

Reifenfülldruck
■Auswirkungen von falschem Reifenfülldruck
Fahren mit falschem Reifenfülldruck kann folgende Folgen haben:
●Reduzierte Kraftstoffeinsparung
●Reduzierter Fahrkomfort und schlechtes Fahrverhalten
●Reduzierte Lebensdauer der Reifen aufgrund von Verschleiß
●Weniger Sicherheit
●Beschädigung des Antriebsstrangs
Wenn der Luftdruck eines Reifens ständig nachgefüllt werden muss, lassen
Sie ihn von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
■Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifenfülldrucks die folgenden Punkte:
●Führen Sie die Prüfung nur bei kalten Reifen durch.
Sie erhalten einen korrekten Wert für den kalten Reifenfülldruck, wenn
Ihr Fahrzeug mindestens 3 Stunden lang abgestellt war und nicht weiter
als 1,5 km gefahren wurde.
●Verwenden Sie immer einen Reifendruckmesser.
Es ist schwierig, nur anhand seines Äußeren zu beurteilen, ob ein Reifen
den richtigen Luftdruck aufweist.
●Der Reifendruck ist nach dem Fahren für gewöhnlich höher, da im Reifen
Wärme generiert wird. Lassen Sie nach dem Fahren keine Luft aus den
Reifen ab.
●Das Gewicht von Insassen und Gepäck sollte so verteilt werden, dass
das Fahrzeug ausbalanciert ist. Stellen Sie sicher, dass Sie stets mit dem korrekten Reifenfülldruck
fahren. Der Reifenfülldruck sollte mindestens einmal im Monat kon-
trolliert werden. Toyota empfiehlt jedoch, den Reifenfülldruck alle
zwei Wochen zu kontrollieren. (→S. 479)
86_OM_EM_OM18061M.book 351 ページ ２０１５年４月３日　金曜日　午後１時５１分

352 4-3. Wartung in Eigenregie
FT86_EM

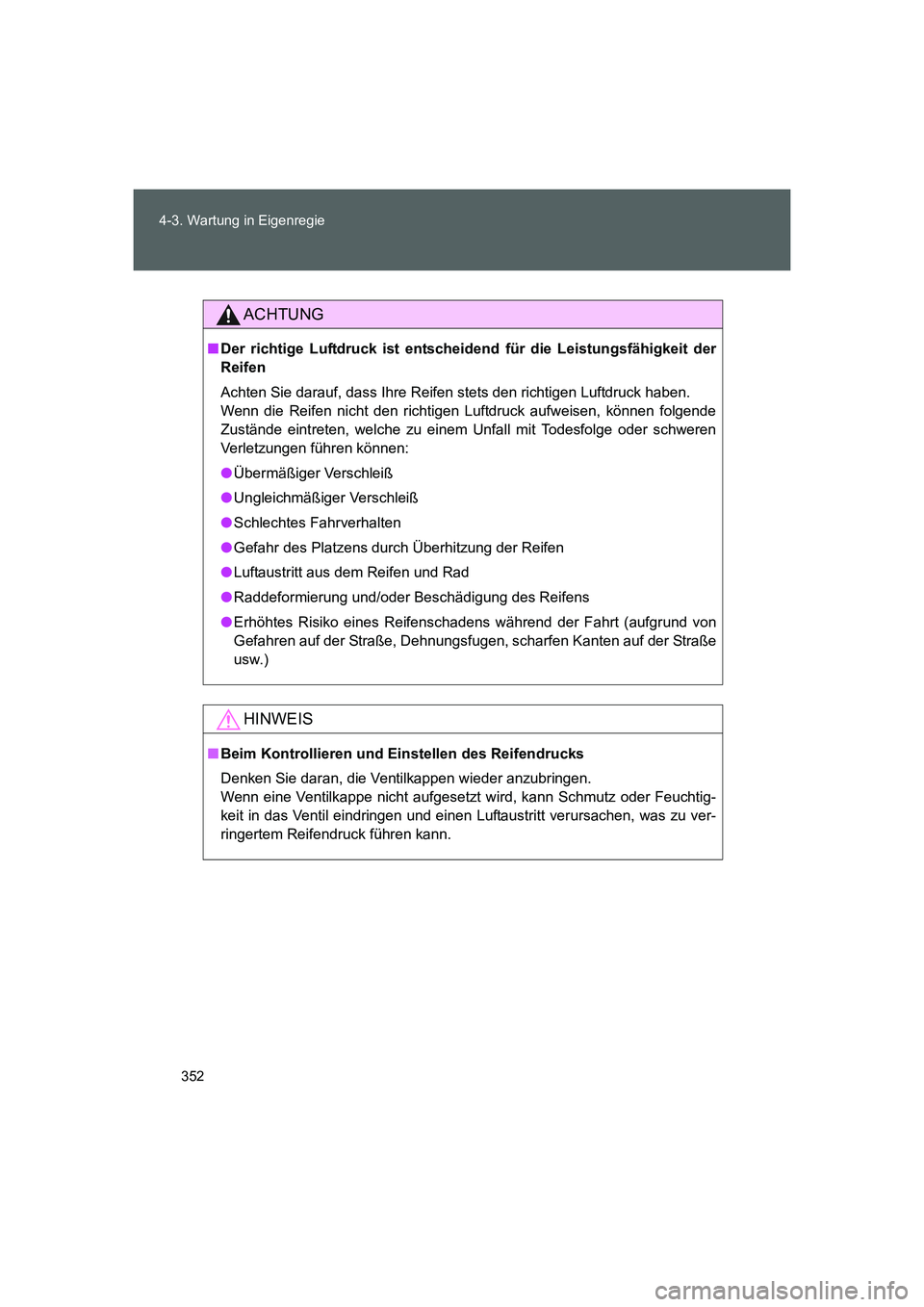

ACHTUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der
Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn die Reifen nicht den richtigen Luftdruck aufweisen, können folgende
Zustände eintreten, welche zu einem Unfall mit Todesfolge oder schweren
Verletzungen führen können:
●Übermäßiger Verschleiß
●Ungleichmäßiger Verschleiß
●Schlechtes Fahrverhalten
●Gefahr des Platzens durch Überhitzung der Reifen
●Luftaustritt aus dem Reifen und Rad
●Raddeformierung und/oder Beschädigung des Reifens
●Erhöhtes Risiko eines Reifenschadens während der Fahrt (aufgrund von
Gefahren auf der Straße, Dehnungsfugen, scharfen Kanten auf der Straße
usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifendrucks
Denken Sie daran, die Ventilkappen wieder anzubringen.
Wenn eine Ventilkappe nicht aufgesetzt wird, kann Schmutz oder Feuchtig-
keit in das Ventil eindringen und einen Luftaustritt verursachen, was zu ver-
ringertem Reifendruck führen kann.
86_OM_EM_OM18061M.book 352 ページ ２０１５年４月３日　金曜日　午後１時５１分

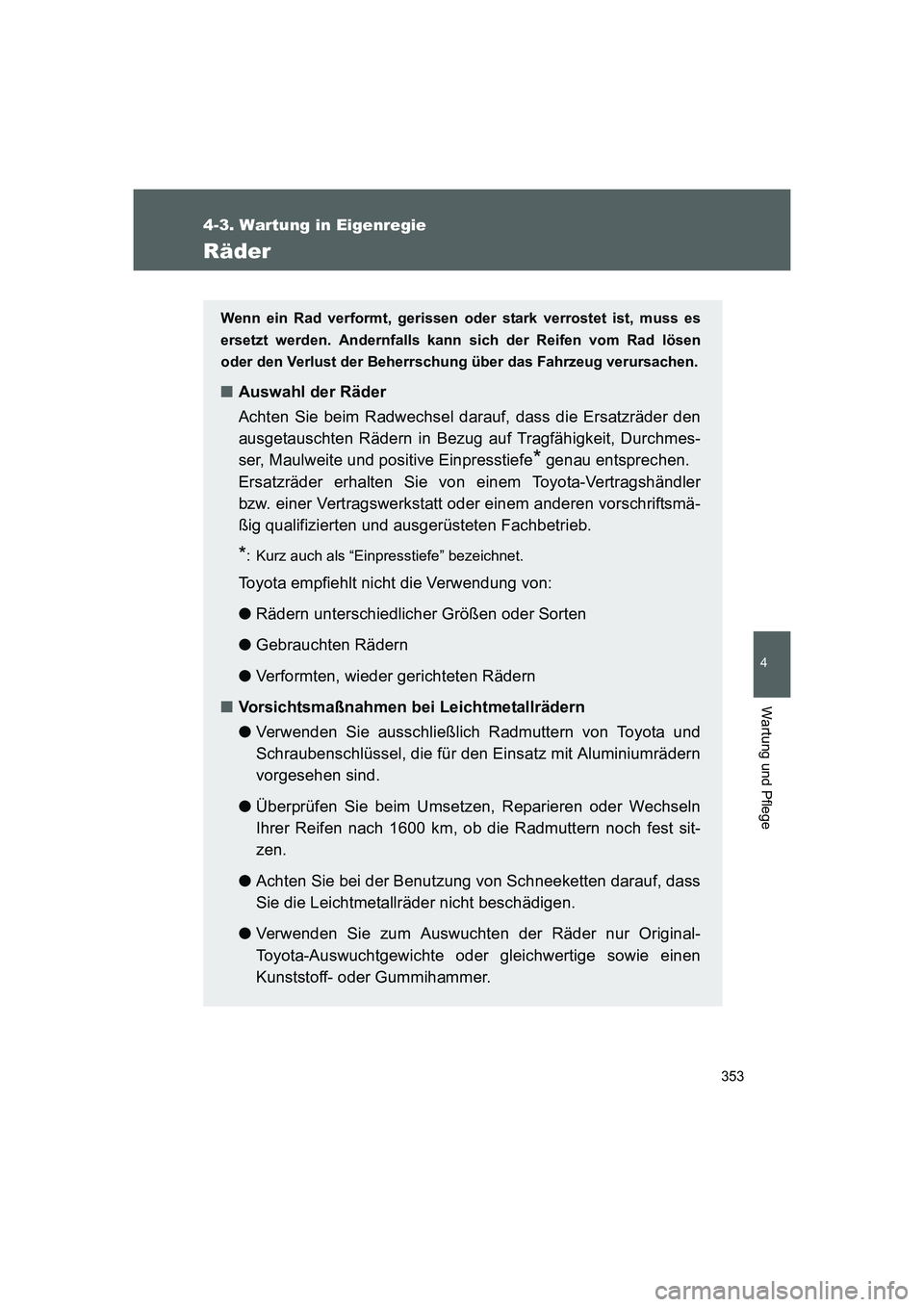

353
4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EM
Räder
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann sich der Reifen vom Rad lösen
oder den Verlust der Beherrschung über das Fahrzeug verursachen.
■Auswahl der Räder
Achten Sie beim Radwechsel darauf, dass die Ersatzräder den
ausgetauschten Rädern in Bezug auf Tragfähigkeit, Durchmes-
ser, Maulweite und positive Einpresstiefe
* genau entsprechen.
Ersatzräder erhalten Sie von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb.
*: Kurz auch als “Einpresstiefe” bezeichnet.
Toyota empfiehlt nicht die Verwendung von:
●Rädern unterschiedlicher Größen oder Sorten
●Gebrauchten Rädern
●Verformten, wieder gerichteten Rädern
■Vorsichtsmaßnahmen bei Leichtmetallrädern
●Verwenden Sie ausschließlich Radmuttern von Toyota und
Schraubenschlüssel, die für den Einsatz mit Aluminiumrädern
vorgesehen sind.
●Überprüfen Sie beim Umsetzen, Reparieren oder Wechseln
Ihrer Reifen nach 1600 km, ob die Radmuttern noch fest sit-
zen.
●Achten Sie bei der Benutzung von Schneeketten darauf, dass
Sie die Leichtmetallräder nicht beschädigen.
●Verwenden Sie zum Auswuchten der Räder nur Original-
Toyota-Auswuchtgewichte oder gleichwertige sowie einen
Kunststoff- oder Gummihammer.
86_OM_EM_OM18061M.book 353 ページ ２０１５年４月３日　金曜日　午後１時５１分

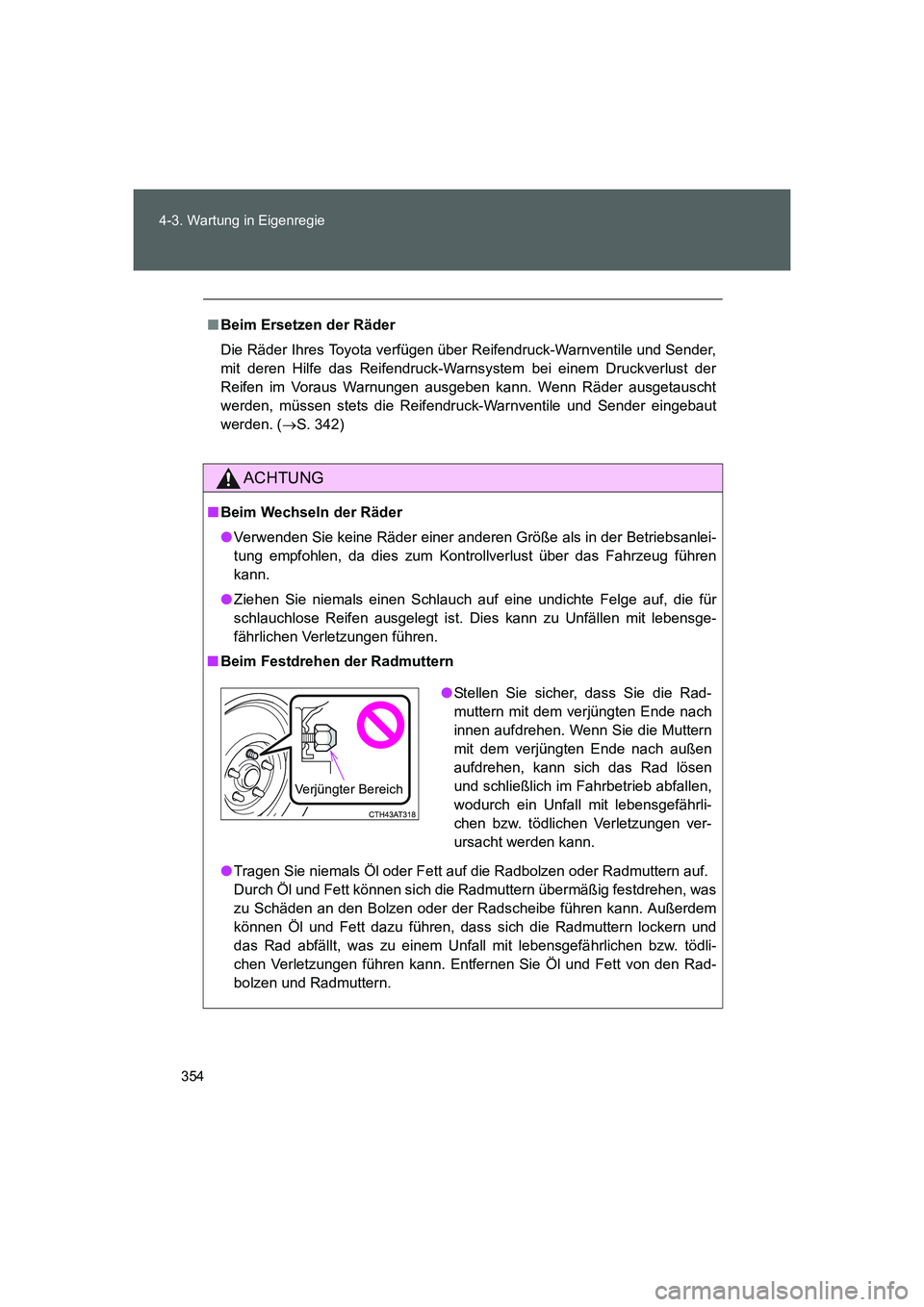

354 4-3. Wartung in Eigenregie
FT86_EM
■Beim Ersetzen der Räder
Die Räder Ihres Toyota verfügen über Reifendruck-Warnventile und Sender,
mit deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der
Reifen im Voraus Warnungen ausgeben kann. Wenn Räder ausgetauscht
werden, müssen stets die Reifendruck-Warnventile und Sender eingebaut
werden. (→S. 342)
ACHTUNG
■Beim Wechseln der Räder
●Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanlei-
tung empfohlen, da dies zum Kontrollverlust über das Fahrzeug führen
kann.
●Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für
schlauchlose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensge-
fährlichen Verletzungen führen.
■Beim Festdrehen der Radmuttern
●Tragen Sie niemals Öl oder Fett auf die Radbolzen oder Radmuttern auf.
Durch Öl und Fett können sich die Radmuttern übermäßig festdrehen, was
zu Schäden an den Bolzen oder der Radscheibe führen kann. Außerdem
können Öl und Fett dazu führen, dass sich die Radmuttern lockern und
das Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödli-
chen Verletzungen führen kann. Entfernen Sie Öl und Fett von den Rad-
bolzen und Radmuttern.
●Stellen Sie sicher, dass Sie die Rad-
muttern mit dem verjüngten Ende nach
innen aufdrehen. Wenn Sie die Muttern
mit dem verjüngten Ende nach außen
aufdrehen, kann sich das Rad lösen
und schließlich im Fahrbetrieb abfallen,
wodurch ein Unfall mit lebensgefährli-
chen bzw. tödlichen Verletzungen ver-
ursacht werden kann.
Verjüngter Bereich
86_OM_EM_OM18061M.book 354 ページ ２０１５年４月３日　金曜日　午後１時５１分

355 4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EM

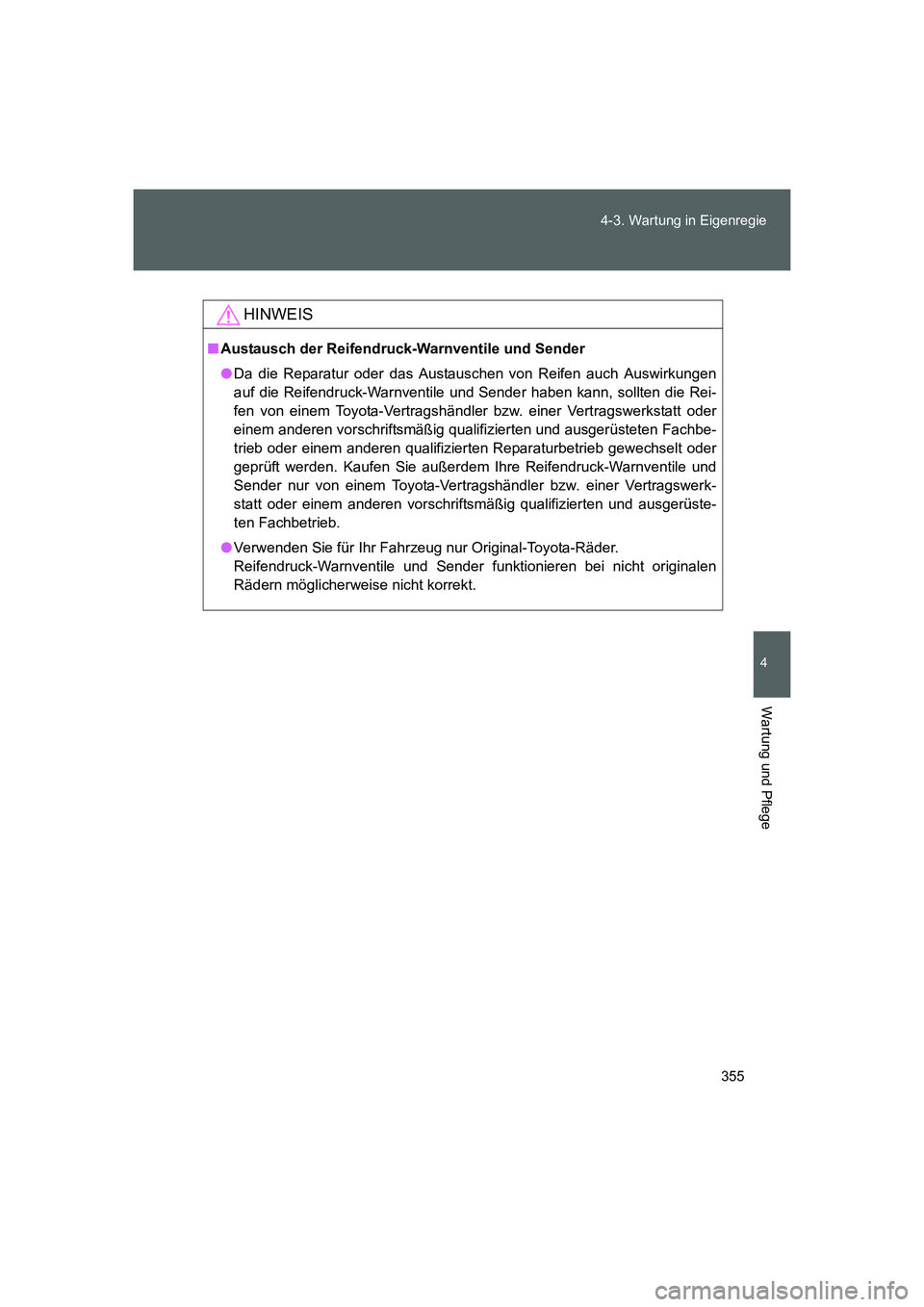

HINWEIS
■Austausch der Reifendruck-Warnventile und Sender
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen
auf die Reifendruck-Warnventile und Sender haben kann, sollten die Rei-
fen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb oder einem anderen qualifizierten Reparaturbetrieb gewechselt oder
geprüft werden. Kaufen Sie außerdem Ihre Reifendruck-Warnventile und
Sender nur von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
●Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen
Rädern möglicherweise nicht korrekt.
86_OM_EM_OM18061M.book 355 ページ ２０１５年４月３日　金曜日　午後１時５１分

356
4-3. Wartung in Eigenregie
FT86_EM

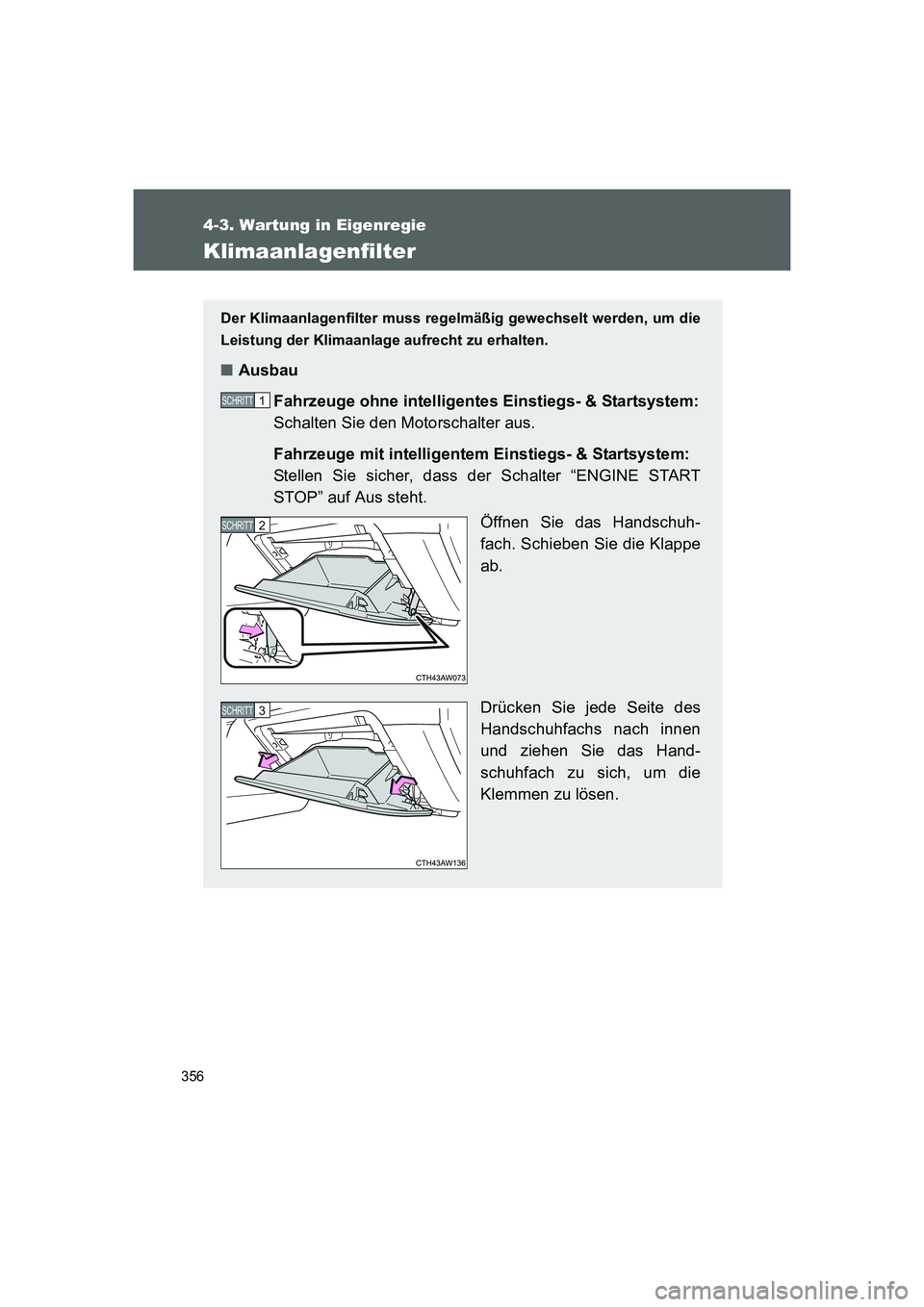

Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
■Ausbau
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Schalten Sie den Motorschalter aus.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Stellen Sie sicher, dass der Schalter “ENGINE START
STOP” auf Aus steht.
Öffnen Sie das Handschuh-
fach. Schieben Sie die Klappe
ab.
Drücken Sie jede Seite des
Handschuhfachs nach innen
und ziehen Sie das Hand-
schuhfach zu sich, um die
Klemmen zu lösen.
1 SCHRITT
2 SCHRITT
3 SCHRITT
86_OM_EM_OM18061M.book 356 ページ ２０１５年４月３日　金曜日　午後１時５１分

357 4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EM

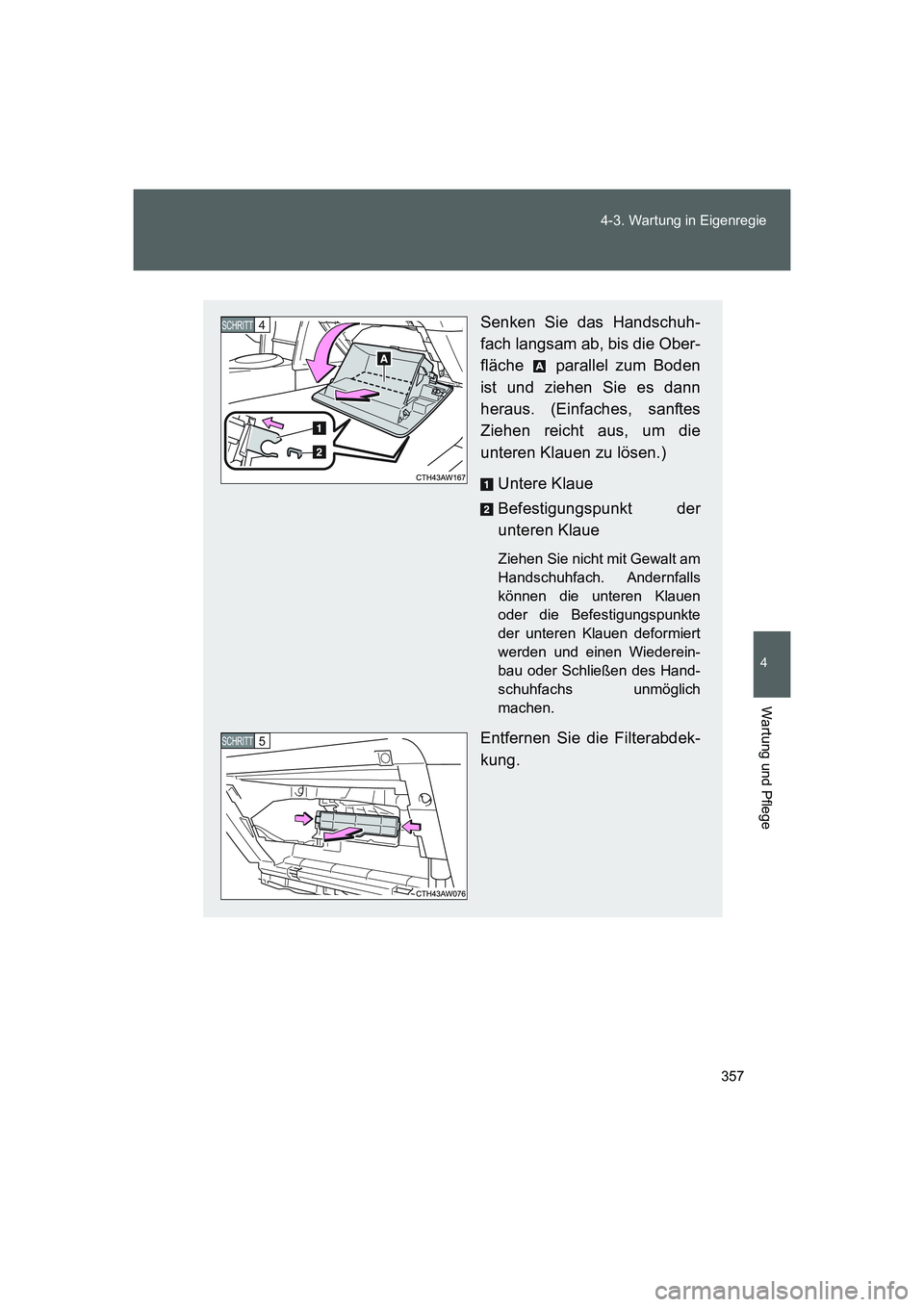

Senken Sie das Handschuh-
fach langsam ab, bis die Ober-
fläche parallel zum Boden
ist und ziehen Sie es dann
heraus. (Einfaches, sanftes
Ziehen reicht aus, um die
unteren Klauen zu lösen.)
Untere Klaue
Befestigungspunkt der
unteren Klaue
Ziehen Sie nicht mit Gewalt am
Handschuhfach. Andernfalls
können die unteren Klauen
oder die Befestigungspunkte
der unteren Klauen deformiert
werden und einen Wiederein-
bau oder Schließen des Hand-
schuhfachs unmöglich
machen.
Entfernen Sie die Filterabdek-
kung.
4 SCHRITT
5 SCHRITT
86_OM_EM_OM18061M.book 357 ページ ２０１５年４月３日　金曜日　午後１時５１分

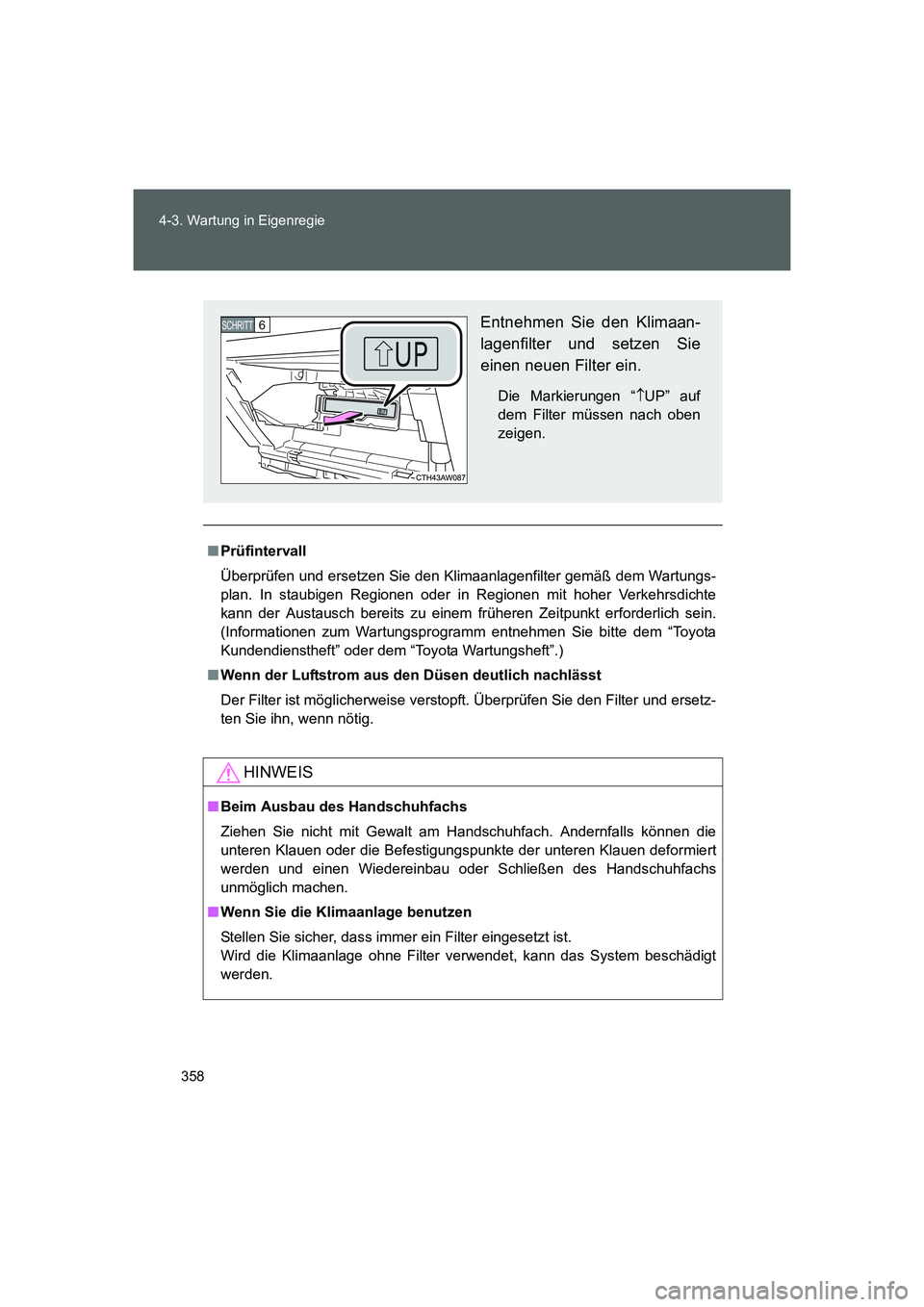

358 4-3. Wartung in Eigenregie
FT86_EM
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungs-
plan. In staubigen Regionen oder in Regionen mit hoher Verkehrsdichte
kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm entnehmen Sie bitte dem “Toyota
Kundendienstheft” oder dem “Toyota Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetz-
ten Sie ihn, wenn nötig.
HINWEIS
■Beim Ausbau des Handschuhfachs
Ziehen Sie nicht mit Gewalt am Handschuhfach. Andernfalls können die
unteren Klauen oder die Befestigungspunkte der unteren Klauen deformiert
werden und einen Wiedereinbau oder Schließen des Handschuhfachs
unmöglich machen.
■Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt
werden.
Entnehmen Sie den Klimaan-
lagenfilter und setzen Sie
einen neuen Filter ein.
Die Markierungen “↑UP” auf
dem Filter müssen nach oben
zeigen.
6 SCHRITT
86_OM_EM_OM18061M.book 358 ページ ２０１５年４月３日　金曜日　午後１時５１分

359
4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EM

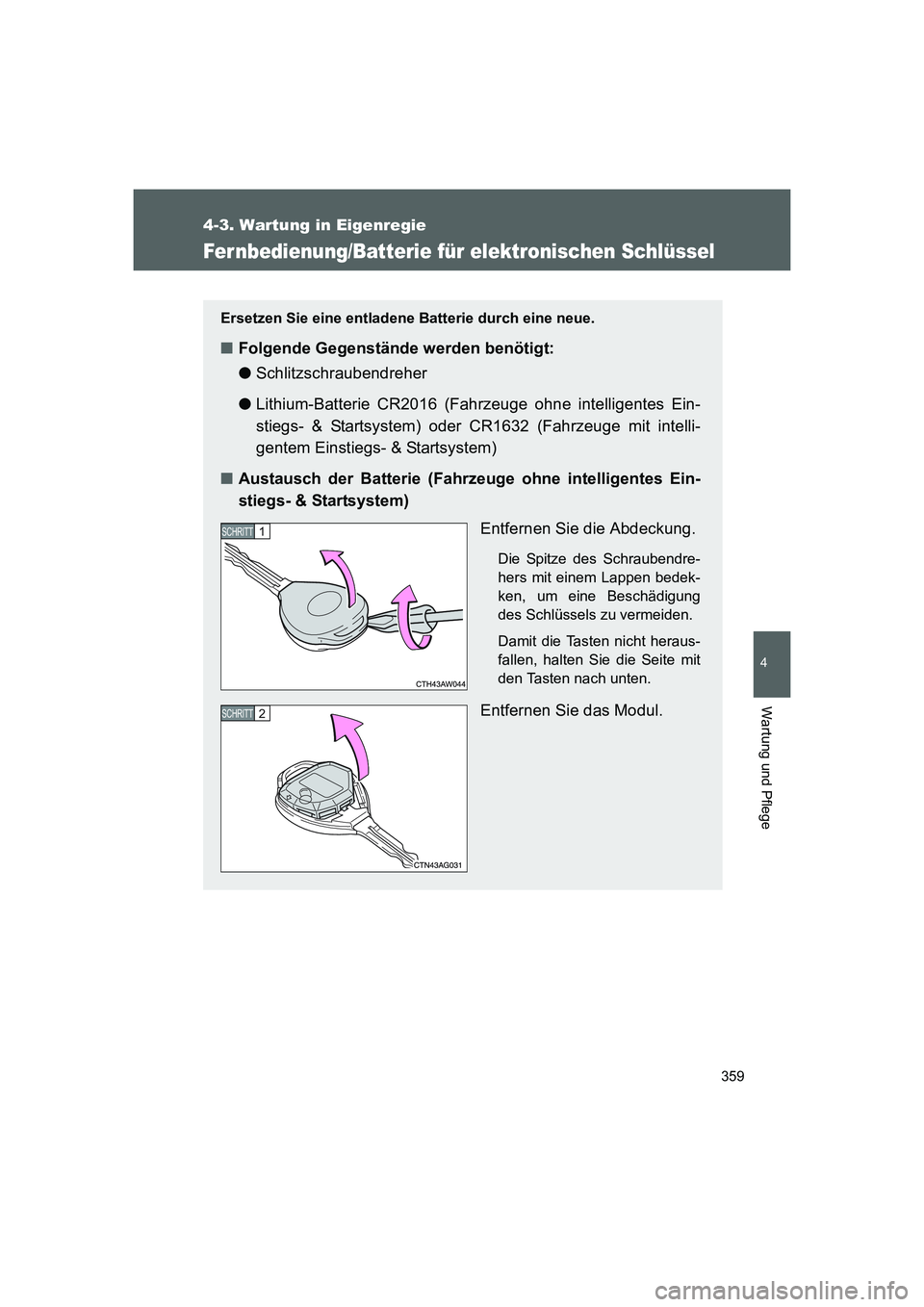

Fernbedienung/Batterie für elektronischen Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
■Folgende Gegenstände werden benötigt:
●Schlitzschraubendreher
●Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR1632 (Fahrzeuge mit intelli-
gentem Einstiegs- & Startsystem)
■Austausch der Batterie (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem)
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendre-
hers mit einem Lappen bedek-
ken, um eine Beschädigung
des Schlüssels zu vermeiden.
Damit die Tasten nicht heraus-
fallen, halten Sie die Seite mit
den Tasten nach unten.
Entfernen Sie das Modul.
1 SCHRITT
2 SCHRITT
86_OM_EM_OM18061M.book 359 ページ ２０１５年４月３日　金曜日　午後１時５１分

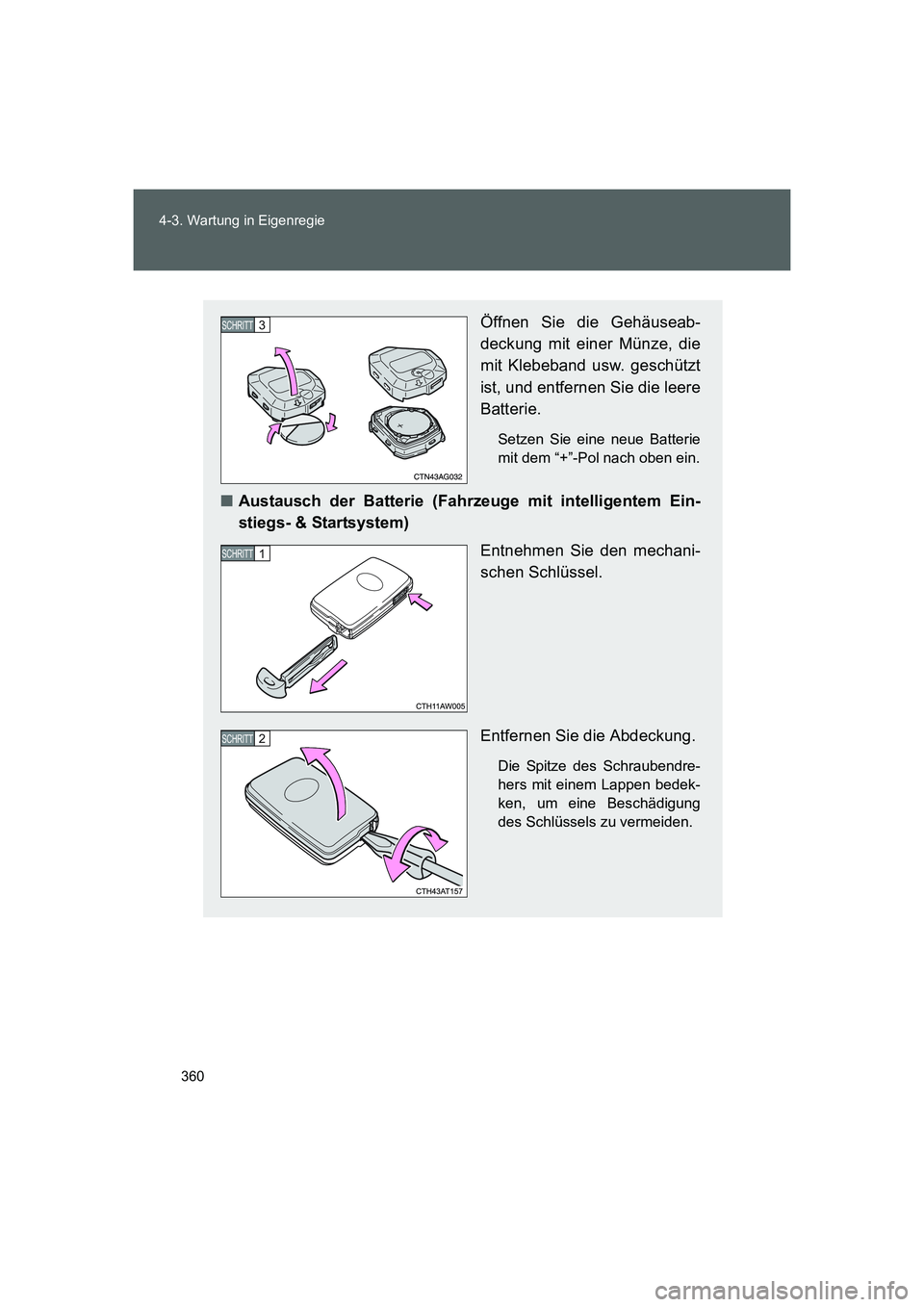

360 4-3. Wartung in Eigenregie
FT86_EM
Öffnen Sie die Gehäuseab-
deckung mit einer Münze, die
mit Klebeband usw. geschützt
ist, und entfernen Sie die leere
Batterie.
Setzen Sie eine neue Batterie
mit dem “+”-Pol nach oben ein.
■Austausch der Batterie (Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem)
Entnehmen Sie den mechani-
schen Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendre-
hers mit einem Lappen bedek-
ken, um eine Beschädigung
des Schlüssels zu vermeiden.
3 SCHRITT
1 SCHRITT
2 SCHRITT
