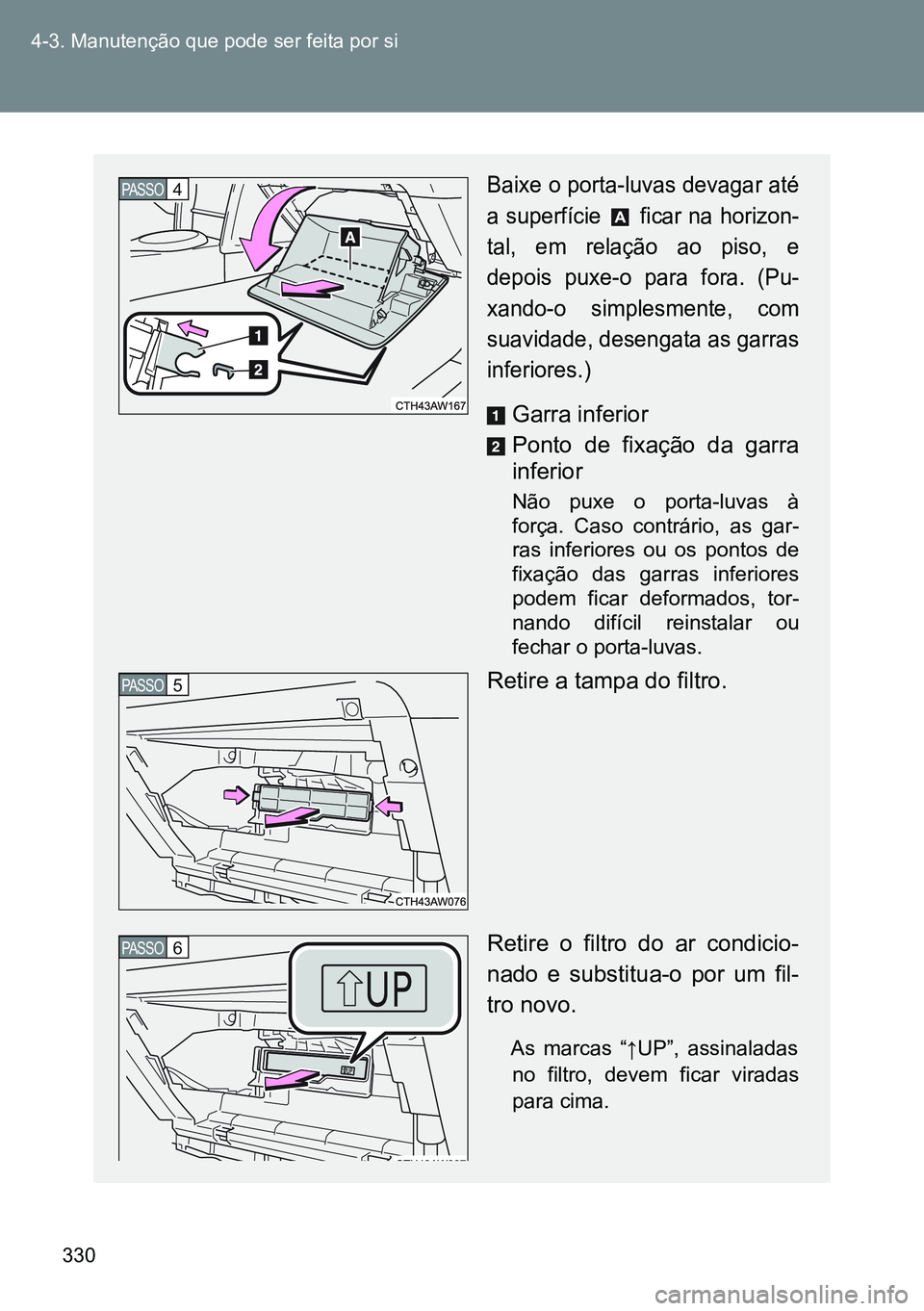

330 4-3. Manutenção que pode ser feita por si
Baixe o porta-luvas devagar até
a superfície ficar na horizon-
tal, em relação ao piso, e
depois puxe-o para fora. (Pu-
xando-o simplesmente, com
suavidade, desengata as garras
inferiores.)
Garra inferior
Ponto de fixação da garra
inferior
Não puxe o porta-luvas à
força. Caso contrário, as gar-
ras inferiores ou os pontos de
fixação das garras inferiores
podem ficar deformados, tor-
nando difícil reinstalar ou
fechar o porta-luvas.
Retire a tampa do filtro.
Retire o filtro do ar condicio-
nado e substitua-o por um fil-
tro novo.
As marcas “↑UP”, assinaladas
no filtro, devem ficar viradas
para cima.
PASSO4
PASSO5
PASSO6

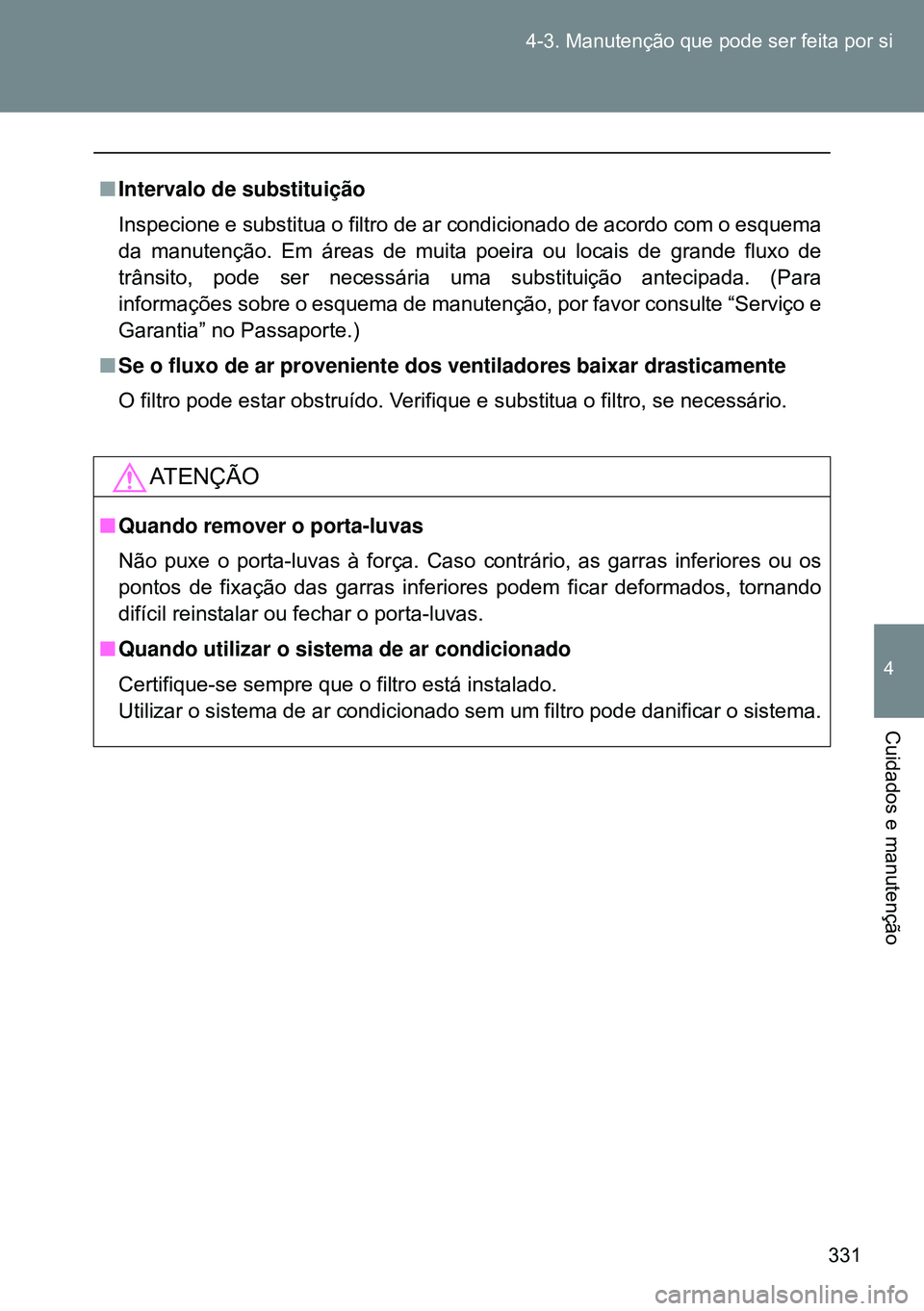

331 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
nIntervalo de substituição
Inspecione e substitua o filtro de ar condicionado de acordo com o esquema
da manutenção. Em áreas de muita poeira ou locais de grande fluxo de
trânsito, pode ser necessária uma substituição antecipada. (Para
informações sobre o esquema de manutenção, por favor consulte “Serviço e
Garantia” no Passaporte.)
nSe o fluxo de ar proveniente dos ventiladores baixar drasticamente
O filtro pode estar obstruído. Verifique e substitua o filtro, se necessário.
ATENÇÃO
nQuando remover o porta-luvas
Não puxe o porta-luvas à força. Caso contrário, as garras inferiores ou os
pontos de fixação das garras inferiores podem ficar deformados, tornando
difícil reinstalar ou fechar o porta-luvas.
nQuando utilizar o sistema de ar condicionado
Certifique-se sempre que o filtro está instalado.
Utilizar o sistema de ar condicionado sem um filtro pode danificar o sistema.

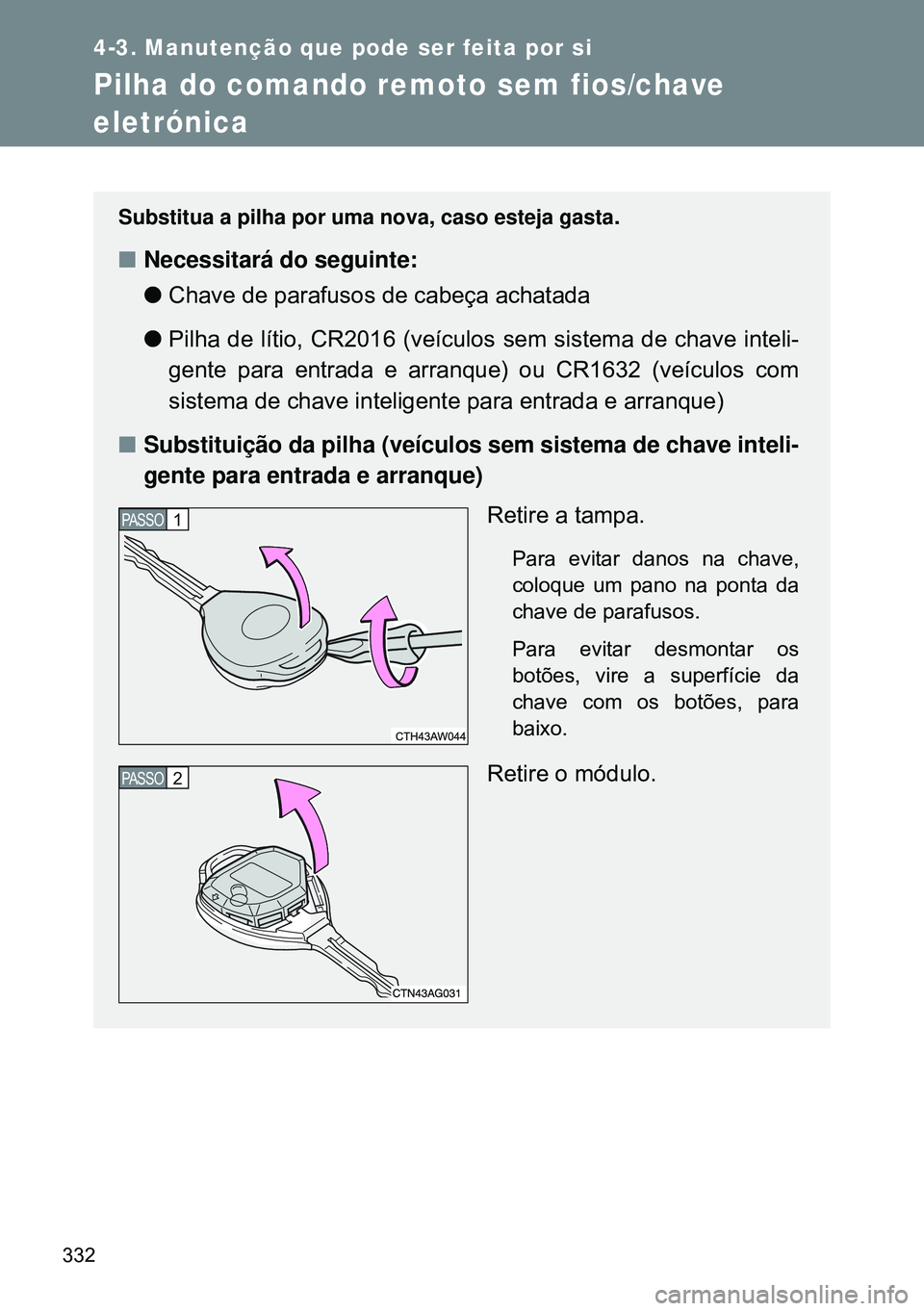

332
4-3. Manutenção que pode ser feita por si
Pilha do comando remoto sem fios/chave
eletrónica
Substitua a pilha por uma nova, caso esteja gasta.
nNecessitará do seguinte:
lChave de parafusos de cabeça achatada
lPilha de lítio, CR2016 (veículos sem sistema de chave inteli-
gente para entrada e arranque) ou CR1632 (veículos com
sistema de chave inteligente para entrada e arranque)
nSubstituição da pilha (veículos sem sistema de chave inteli-
gente para entrada e arranque)
Retire a tampa.
Para evitar danos na chave,
coloque um pano na ponta da
chave de parafusos.
Para evitar desmontar os
botões, vire a superfície da
chave com os botões, para
baixo.
Retire o módulo.
PASSO1
PASSO2

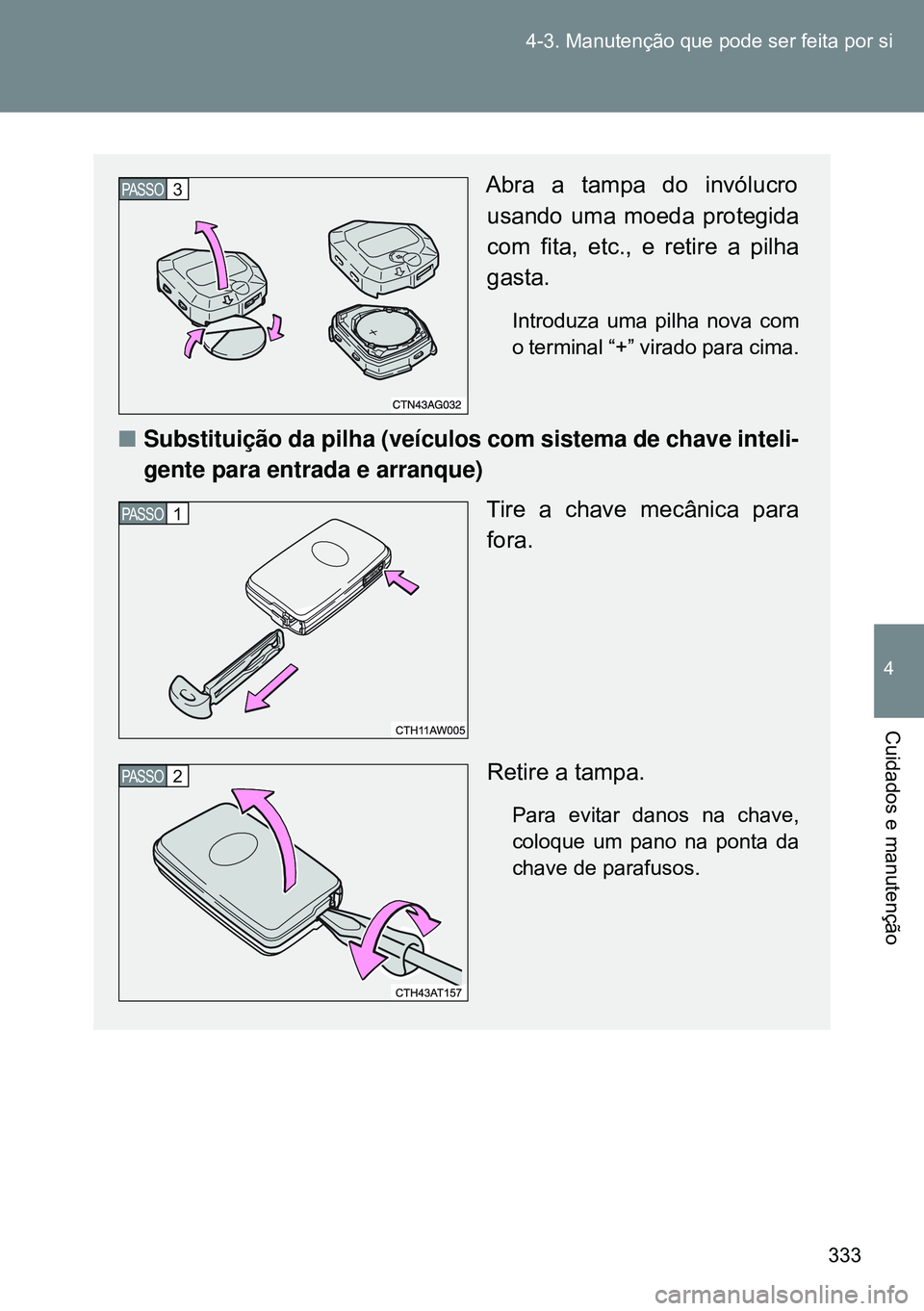

333 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Abra a tampa do invólucro
usando uma moeda protegida
com fita, etc., e retire a pilha
gasta.
Introduza uma pilha nova com
o terminal “+” virado para cima.
nSubstituição da pilha (veículos com sistema de chave inteli-
gente para entrada e arranque)
Tire a chave mecânica para
fora.
Retire a tampa.
Para evitar danos na chave,
coloque um pano na ponta da
chave de parafusos.
PASSO3
PASSO1
PASSO2

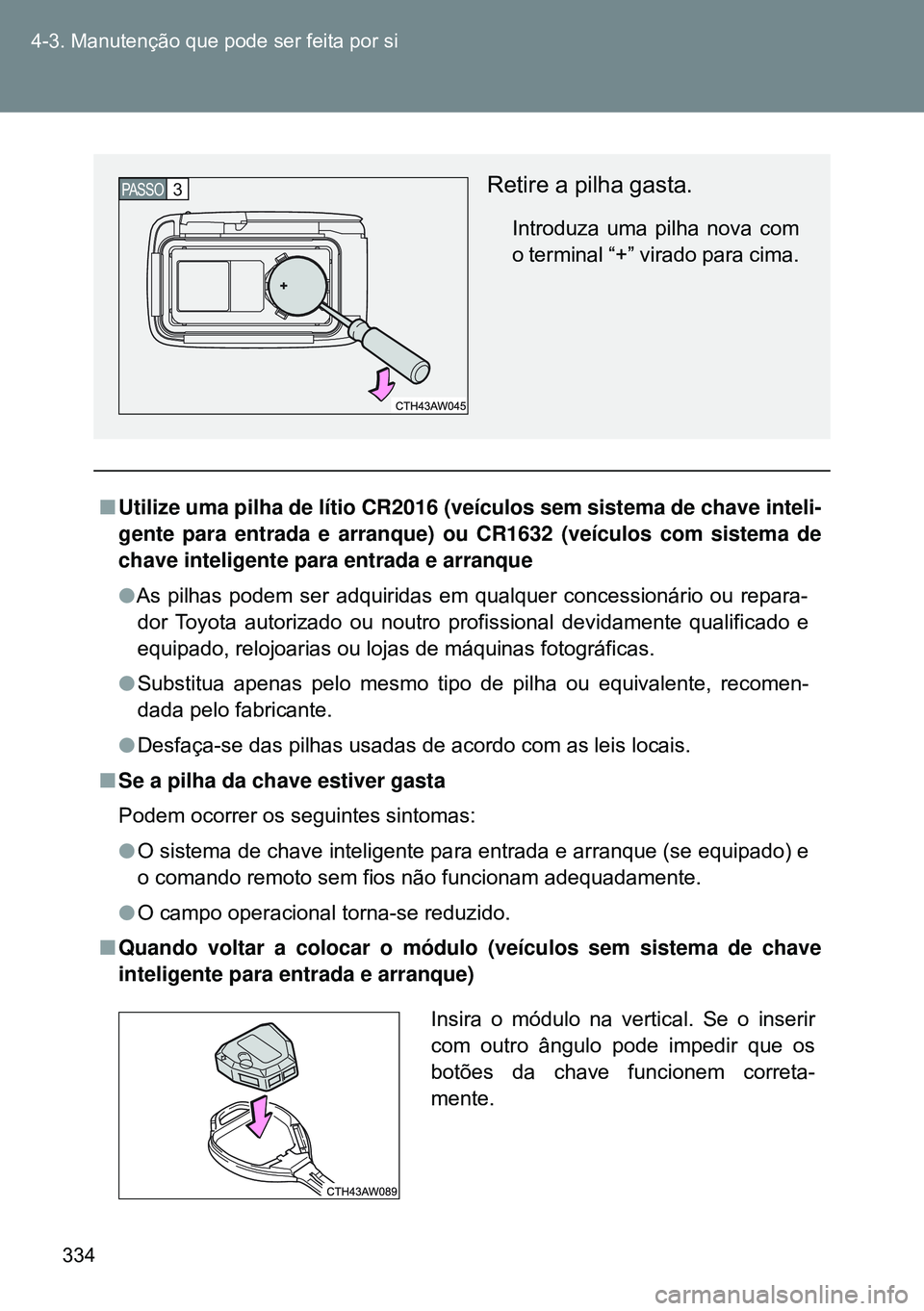

334 4-3. Manutenção que pode ser feita por si
nUtilize uma pilha de lítio CR2016 (veículos sem sistema de chave inteli-
gente para entrada e arranque) ou CR1632 (veículos com sistema de
chave inteligente para entrada e arranque
lAs pilhas podem ser adquiridas em qualquer concessionário ou repara-
dor Toyota autorizado ou noutro profissional devidamente qualificado e
equipado, relojoarias ou lojas de máquinas fotográficas.
lSubstitua apenas pelo mesmo tipo de pilha ou equivalente, recomen-
dada pelo fabricante.
lDesfaça-se das pilhas usadas de acordo com as leis locais.
nSe a pilha da chave estiver gasta
Podem ocorrer os seguintes sintomas:
lO sistema de chave inteligente para entrada e arranque (se equipado) e
o comando remoto sem fios não funcionam adequadamente.
lO campo operacional torna-se reduzido.
nQuando voltar a colocar o módulo (veículos sem sistema de chave
inteligente para entrada e arranque)
Retire a pilha gasta.
Introduza uma pilha nova com
o terminal “+” virado para cima.
PASSO3
Insira o módulo na vertical. Se o inserir
com outro ângulo pode impedir que os
botões da chave funcionem correta-
mente.

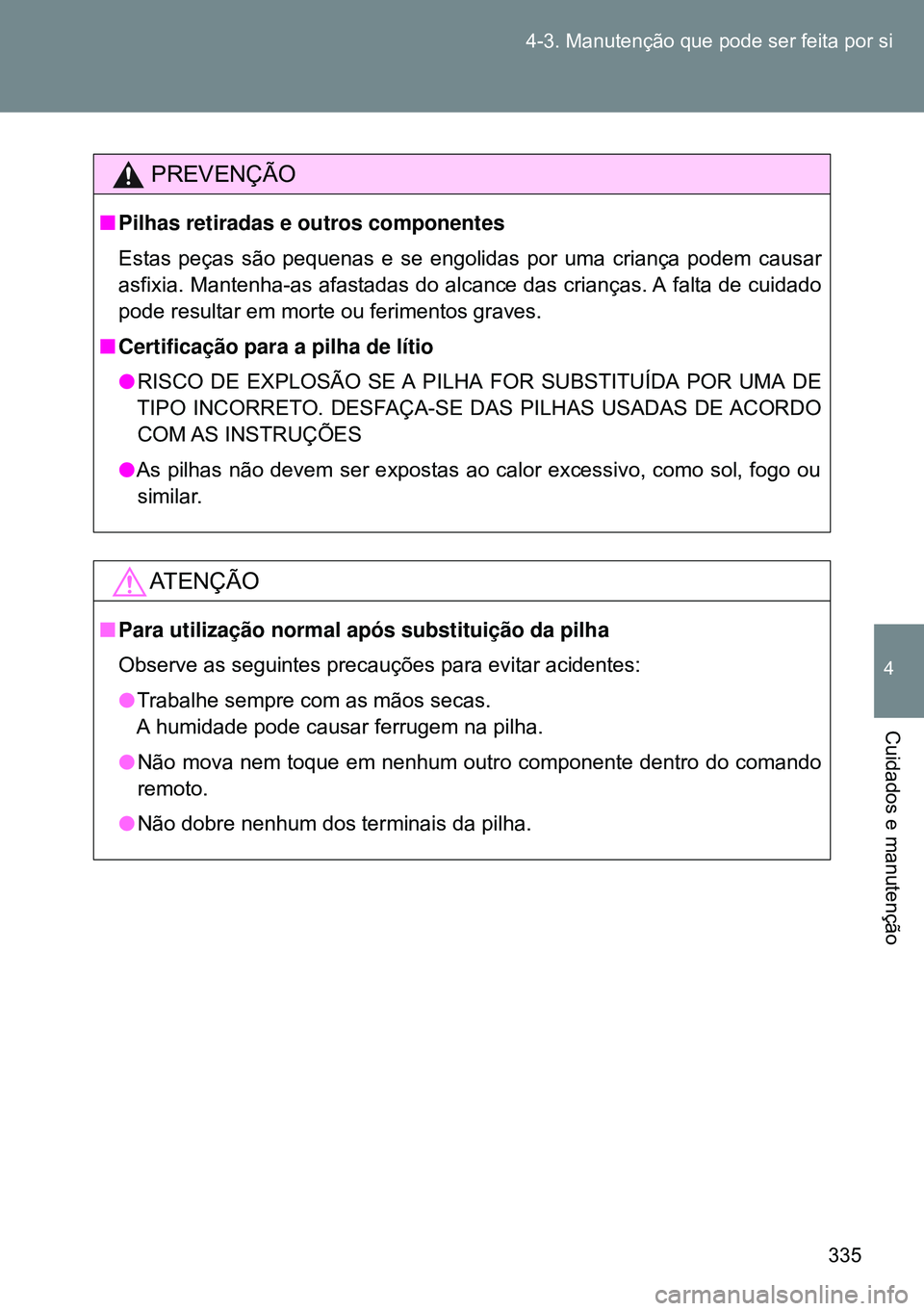

335 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
PREVENÇÃO
nPilhas retiradas e outros componentes
Estas peças são pequenas e se engolidas por uma criança podem causar
asfixia. Mantenha-as afastadas do alcance das crianças. A falta de cuidado
pode resultar em morte ou ferimentos graves.
nCertificação para a pilha de lítio
lRISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO. DESFAÇA-SE DAS PILHAS USADAS DE ACORDO
COM AS INSTRUÇÕES
lAs pilhas não devem ser expostas ao calor excessivo, como sol, fogo ou
similar.
ATENÇÃO
nPara utilização normal após substituição da pilha
Observe as seguintes precauções para evitar acidentes:
lTrabalhe sempre com as mãos secas.
A humidade pode causar ferrugem na pilha.
lNão mova nem toque em nenhum outro componente dentro do comando
remoto.
lNão dobre nenhum dos terminais da pilha.

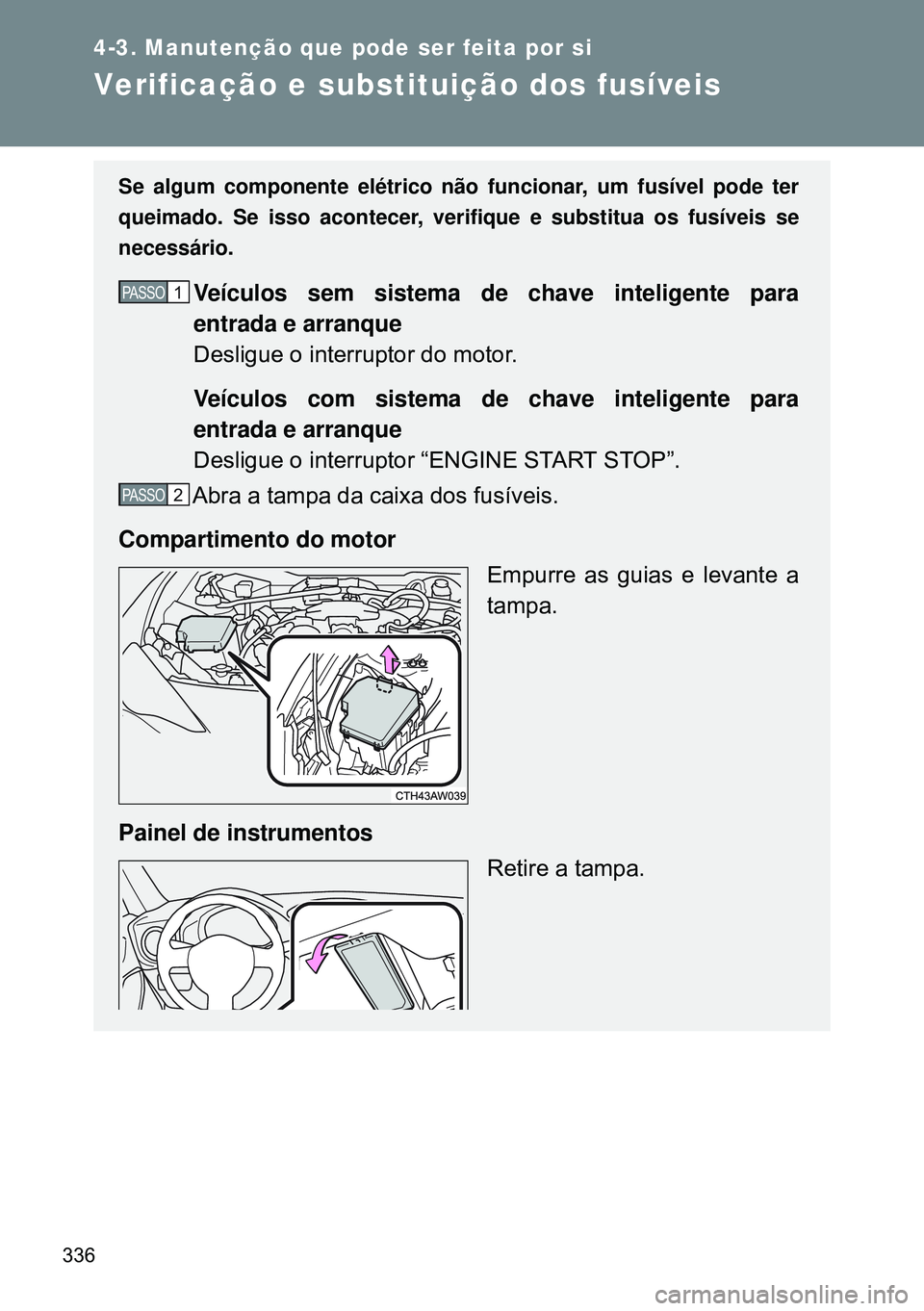

336
4-3. Manutenção que pode ser feita por si
Verificação e substituição dos fusíveis
Se algum componente elétrico não funcionar, um fusível pode ter
queimado. Se isso acontecer, verifique e substitua os fusíveis se
necessário.
Veículos sem sistema de chave inteligente para
entrada e arranque
Desligue o interruptor do motor.
Veículos com sistema de chave inteligente para
entrada e arranque
Desligue o interruptor “ENGINE START STOP”.
Abra a tampa da caixa dos fusíveis.
Compartimento do motor
Empurre as guias e levante a
tampa.
Painel de instrumentos
Retire a tampa.STEP 1 PASSO1
STEP 2 PASSO2

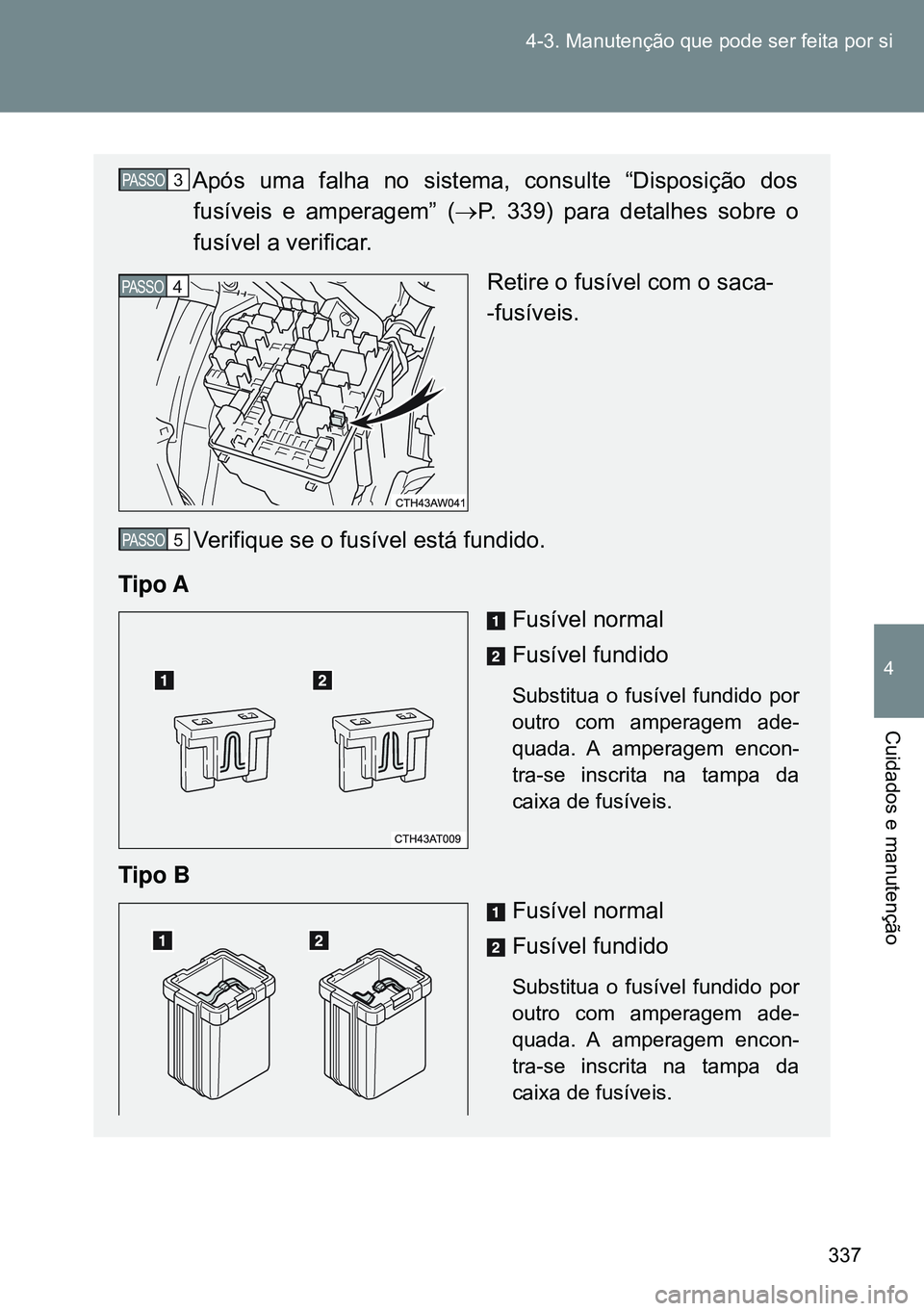

337 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Após uma falha no sistema, consulte “Disposição dos
fusíveis e amperagem” (P. 339) para detalhes sobre o
fusível a verificar.
Retire o fusível com o saca-
-fusíveis.
Verifique se o fusível está fundido.
Tipo A
Fusível normal
Fusível fundido
Substitua o fusível fundido por
outro com amperagem ade-
quada. A amperagem encon-
tra-se inscrita na tampa da
caixa de fusíveis.
Tipo B
Fusível normal
Fusível fundido
Substitua o fusível fundido por
outro com amperagem ade-
quada. A amperagem encon-
tra-se inscrita na tampa da
caixa de fusíveis.
STEP 3 PASSO3
PASSO4
STEP 5 PASSO5

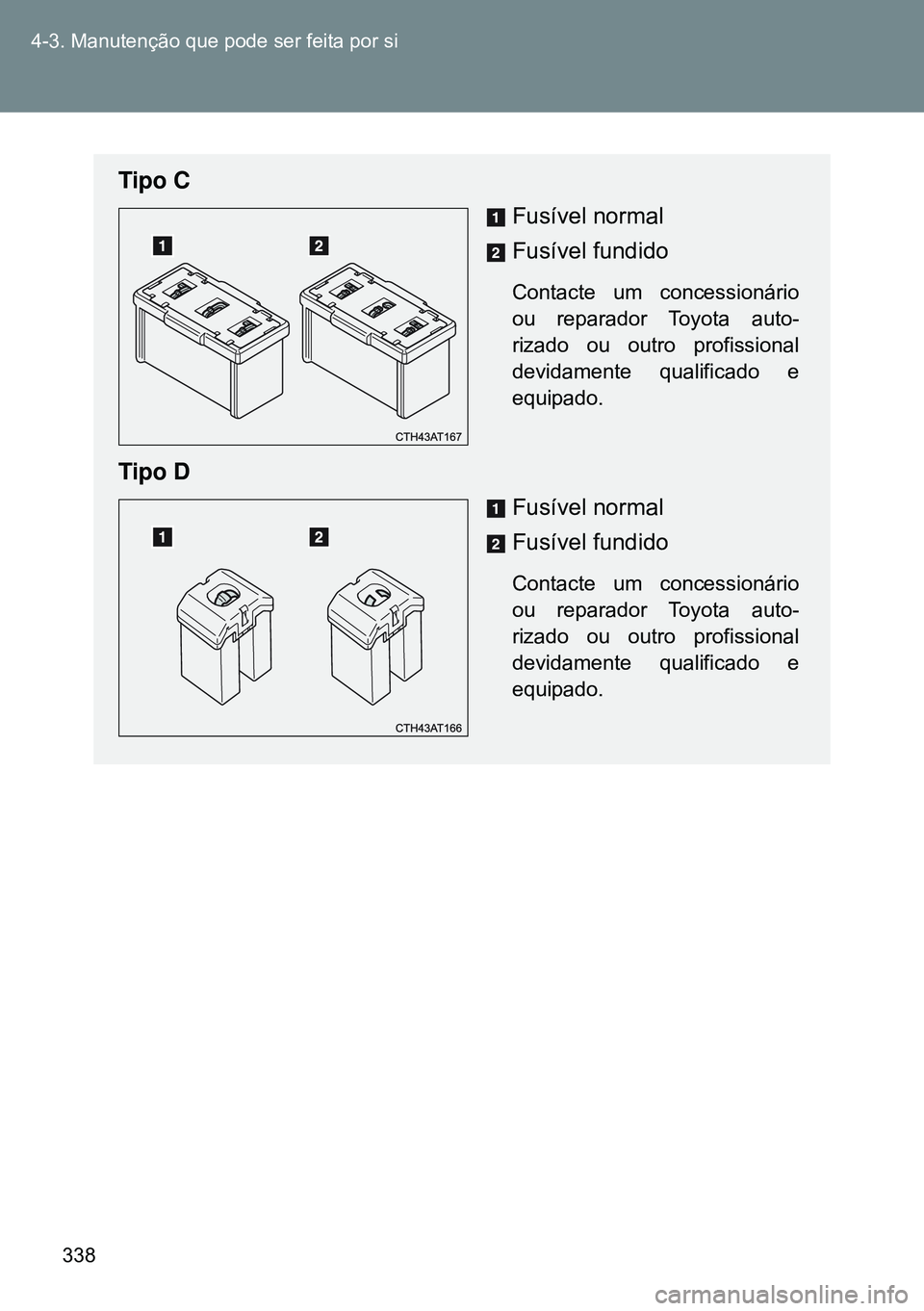

338 4-3. Manutenção que pode ser feita por si
Tipo C
Fusível normal
Fusível fundido
Contacte um concessionário
ou reparador Toyota auto-
rizado ou outro profissional
devidamente qualificado e
equipado.
Tipo D
Fusível normal
Fusível fundido
Contacte um concessionário
ou reparador Toyota auto-
rizado ou outro profissional
devidamente qualificado e
equipado.

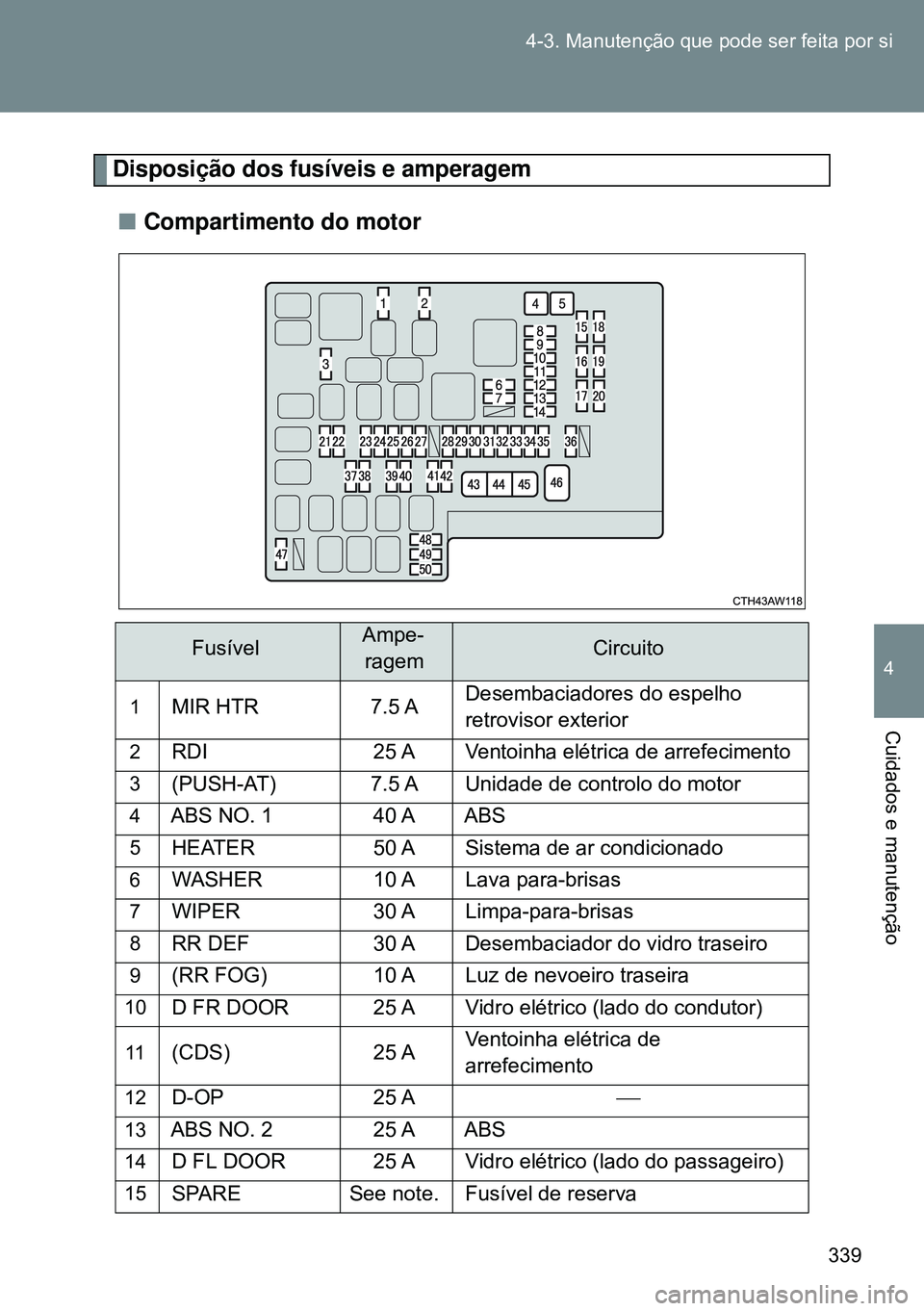

339 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Disposição dos fusíveis e amperagem
nCompartimento do motor
FusívelAmpe-
ragemCircuito
1MIR HTR 7.5 ADesembaciadores do espelho
retrovisor exterior
2RDI 25 AVentoinha elétrica de arrefecimento
3(PUSH-AT) 7.5 A Unidade de controlo do motor
4ABS NO. 1 40 A ABS
5HEATER 50 A Sistema de ar condicionado
6WASHER 10 A Lava para-brisas
7WIPER 30 A Limpa-para-brisas
8RR DEF 30 A Desembaciador do vidro traseiro
9(RR FOG) 10 A Luz de nevoeiro traseira
10D FR DOOR 25 A Vidro elétrico (lado do condutor)
11(CDS) 25 AVentoinha elétrica de
arrefecimento
12D-OP 25 A
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Vidro elétrico (lado do passageiro)
15SPARE See note. Fusível de reserva
