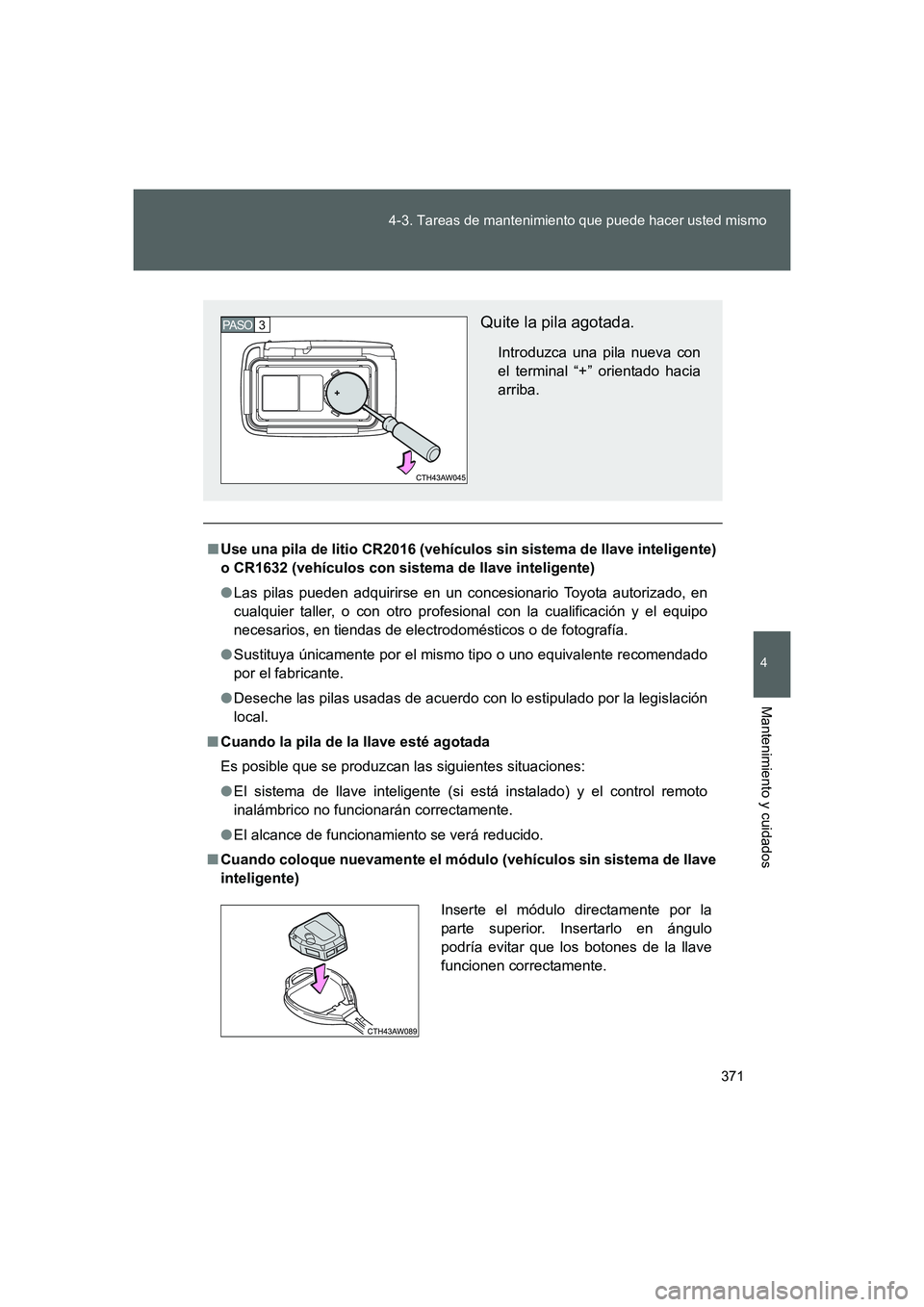

371 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
■Use una pila de litio CR2016 (vehículos sin sistema de llave inteligente)
o CR1632 (vehículos con sistema de llave inteligente)
●Las pilas pueden adquirirse en un concesionario Toyota autorizado, en
cualquier taller, o con otro profesional con la cualificación y el equipo
necesarios, en tiendas de electrodomésticos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado
por el fabricante.
●Deseche las pilas usadas de acuerdo con lo estipulado por la legislación
local.
■Cuando la pila de la llave esté agotada
Es posible que se produzcan las siguientes situaciones:
●El sistema de llave inteligente (si está instalado) y el control remoto
inalámbrico no funcionarán correctamente.
●El alcance de funcionamiento se verá reducido.
■Cuando coloque nuevamente el módulo (vehículos sin sistema de llave
inteligente)
Quite la pila agotada.
Introduzca una pila nueva con
el terminal “+” orientado hacia
arriba.
3 PA S O
Inserte el módulo directamente por la
parte superior. Insertarlo en ángulo
podría evitar que los botones de la llave
funcionen correctamente.
86_OM_ES_OM18062S.book 371 ページ ２０１５年４月３日　金曜日　午後２時１７分

372 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES

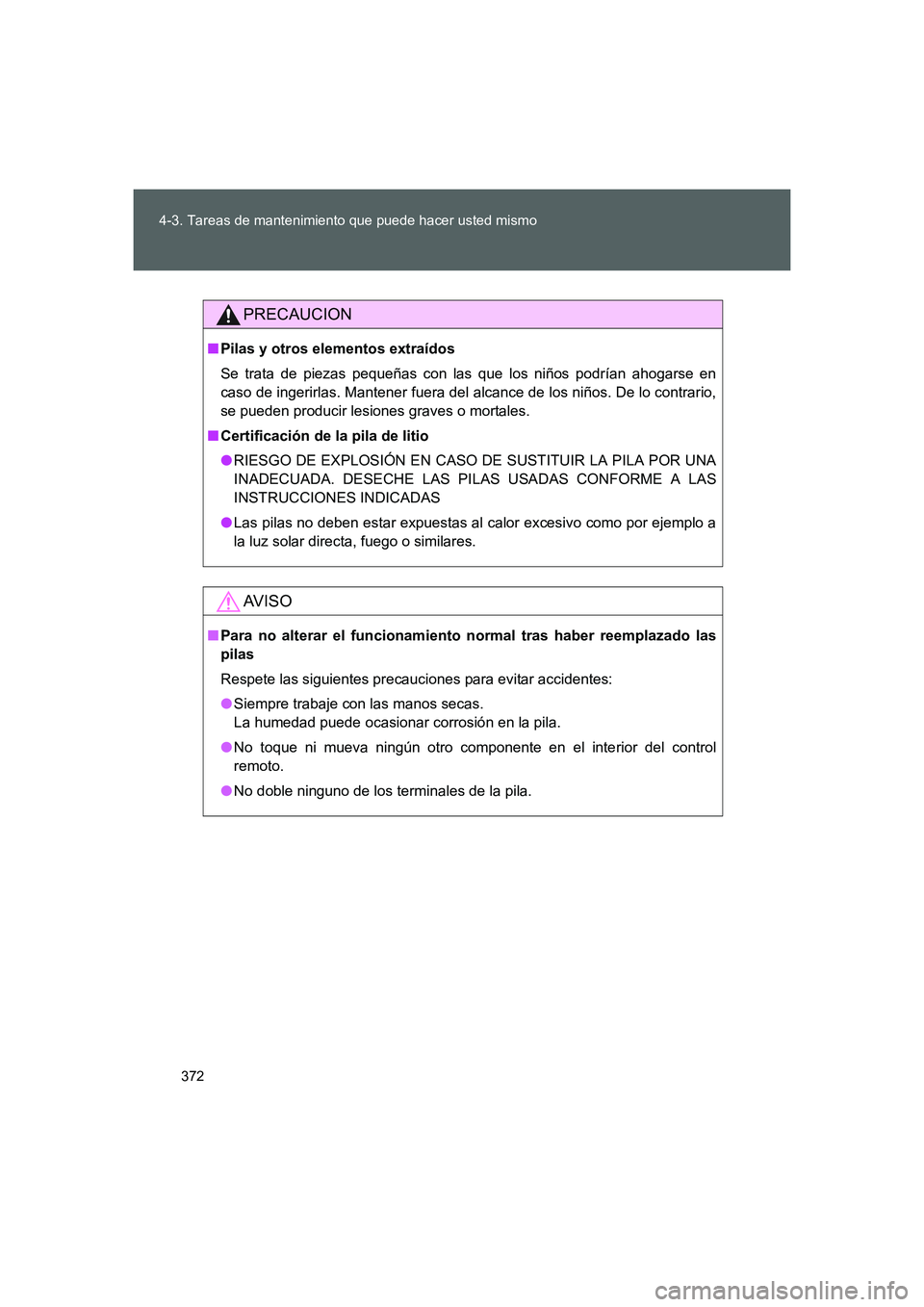

PRECAUCION
■Pilas y otros elementos extraídos
Se trata de piezas pequeñas con las que los niños podrían ahogarse en
caso de ingerirlas. Mantener fuera del alcance de los niños. De lo contrario,
se pueden producir lesiones graves o mortales.
■Certificación de la pila de litio
●RIESGO DE EXPLOSIÓN EN CASO DE SUSTITUIR LA PILA POR UNA
INADECUADA. DESECHE LAS PILAS USADAS CONFORME A LAS
INSTRUCCIONES INDICADAS
●Las pilas no deben estar expuestas al calor excesivo como por ejemplo a
la luz solar directa, fuego o similares.
AV I S O
■Para no alterar el funcionamiento normal tras haber reemplazado las
pilas
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
●No toque ni mueva ningún otro componente en el interior del control
remoto.
●No doble ninguno de los terminales de la pila.
86_OM_ES_OM18062S.book 372 ページ ２０１５年４月３日　金曜日　午後２時１７分

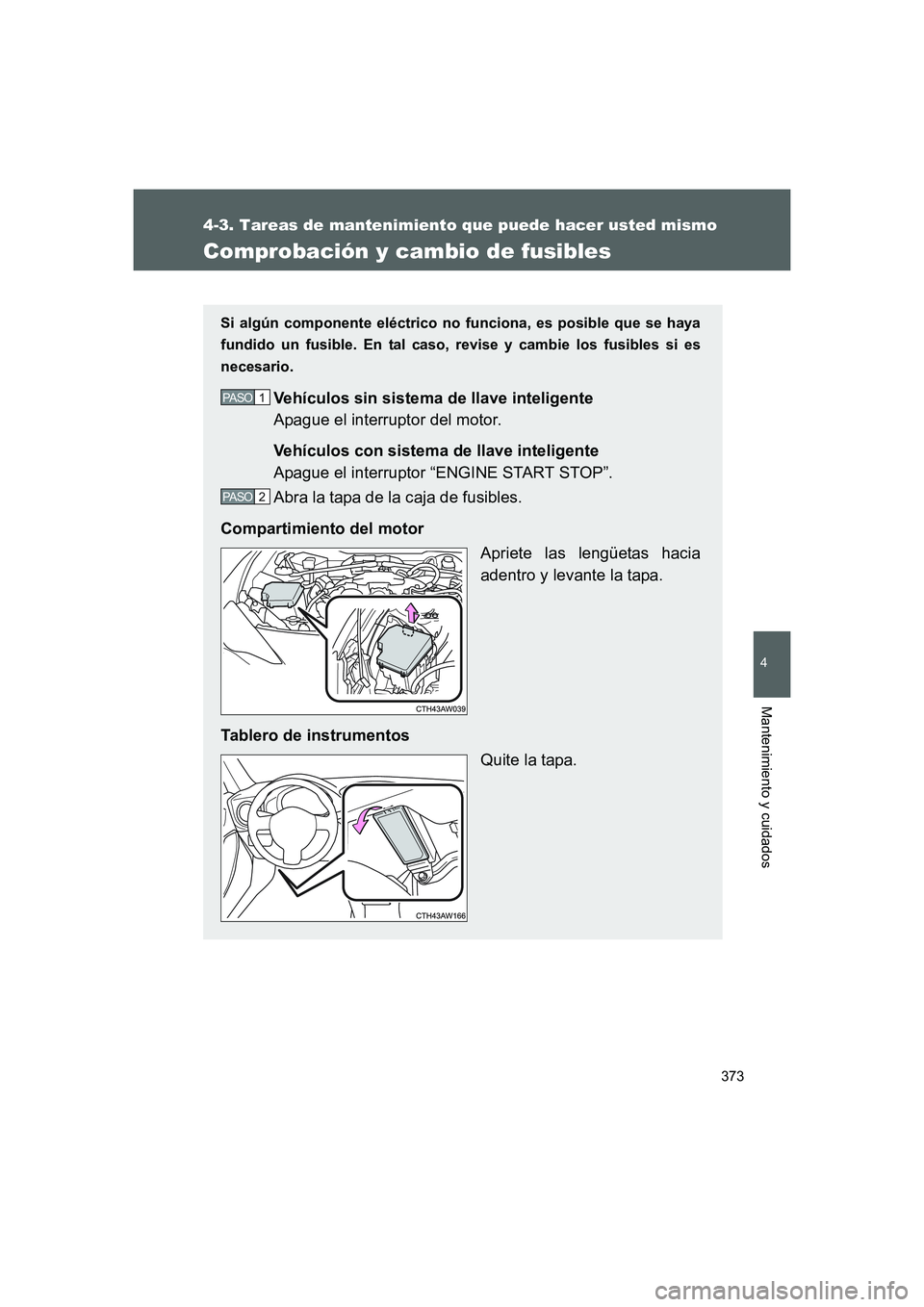

373
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
Comprobación y cambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
Vehículos sin sistema de llave inteligente
Apague el interruptor del motor.
Vehículos con sistema de llave inteligente
Apague el interruptor “ENGINE START STOP”.
Abra la tapa de la caja de fusibles.
Compartimiento del motor
Apriete las lengüetas hacia
adentro y levante la tapa.
Tablero de instrumentos
Quite la tapa.1 PA S O
2 PA S O
86_OM_ES_OM18062S.book 373 ページ ２０１５年４月３日　金曜日　午後２時１７分

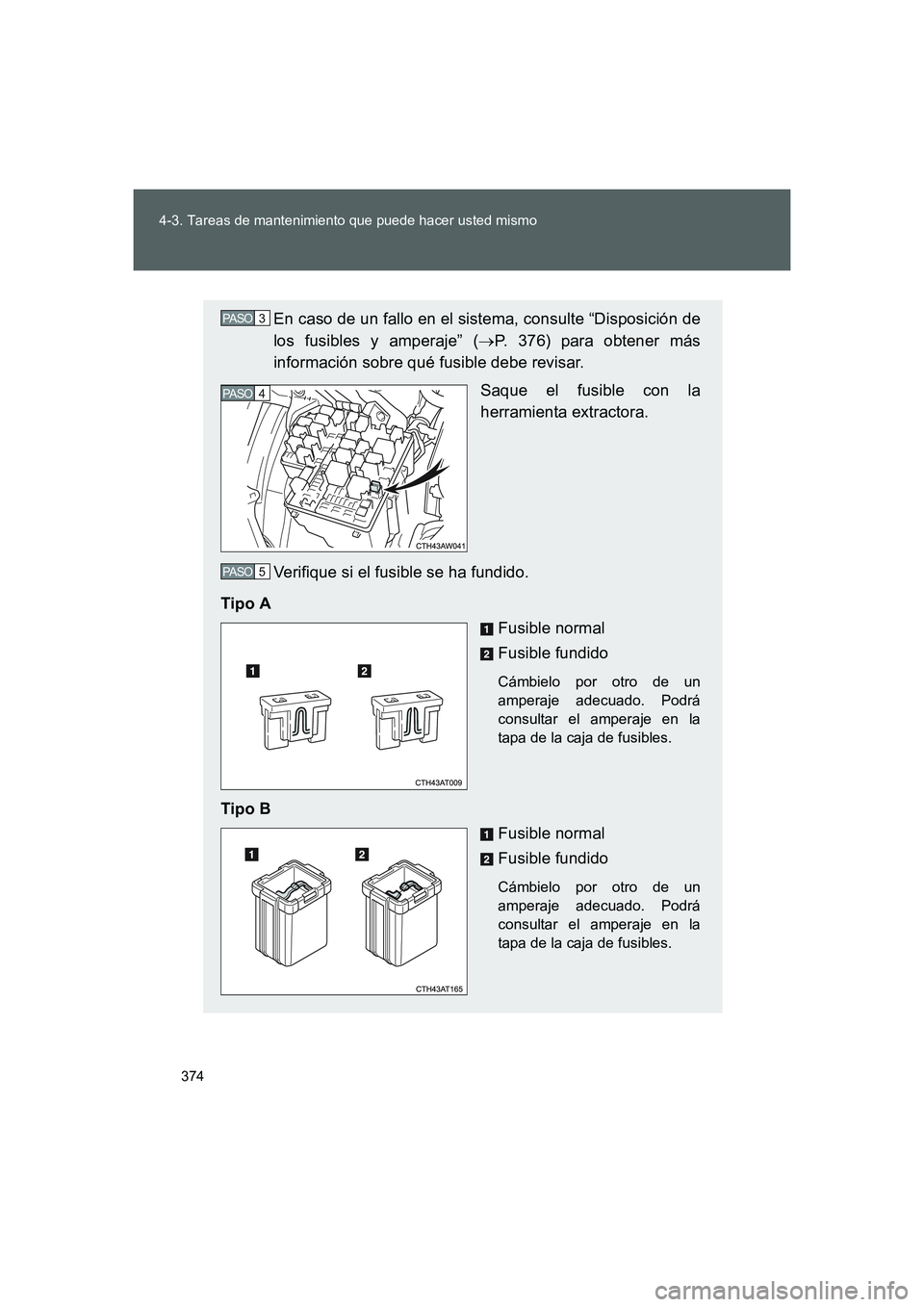

374 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
En caso de un fallo en el sistema, consulte “Disposición de
los fusibles y amperaje” (→P. 376) para obtener más
información sobre qué fusible debe revisar.
Saque el fusible con la
herramienta extractora.
Verifique si el fusible se ha fundido.
Tipo A
Fusible normal
Fusible fundido
Cámbielo por otro de un
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.
Tipo B
Fusible normal
Fusible fundido
Cámbielo por otro de un
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.
3 PA S O
4 PA S O
5 PA S O
86_OM_ES_OM18062S.book 374 ページ ２０１５年４月３日　金曜日　午後２時１７分

375 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES

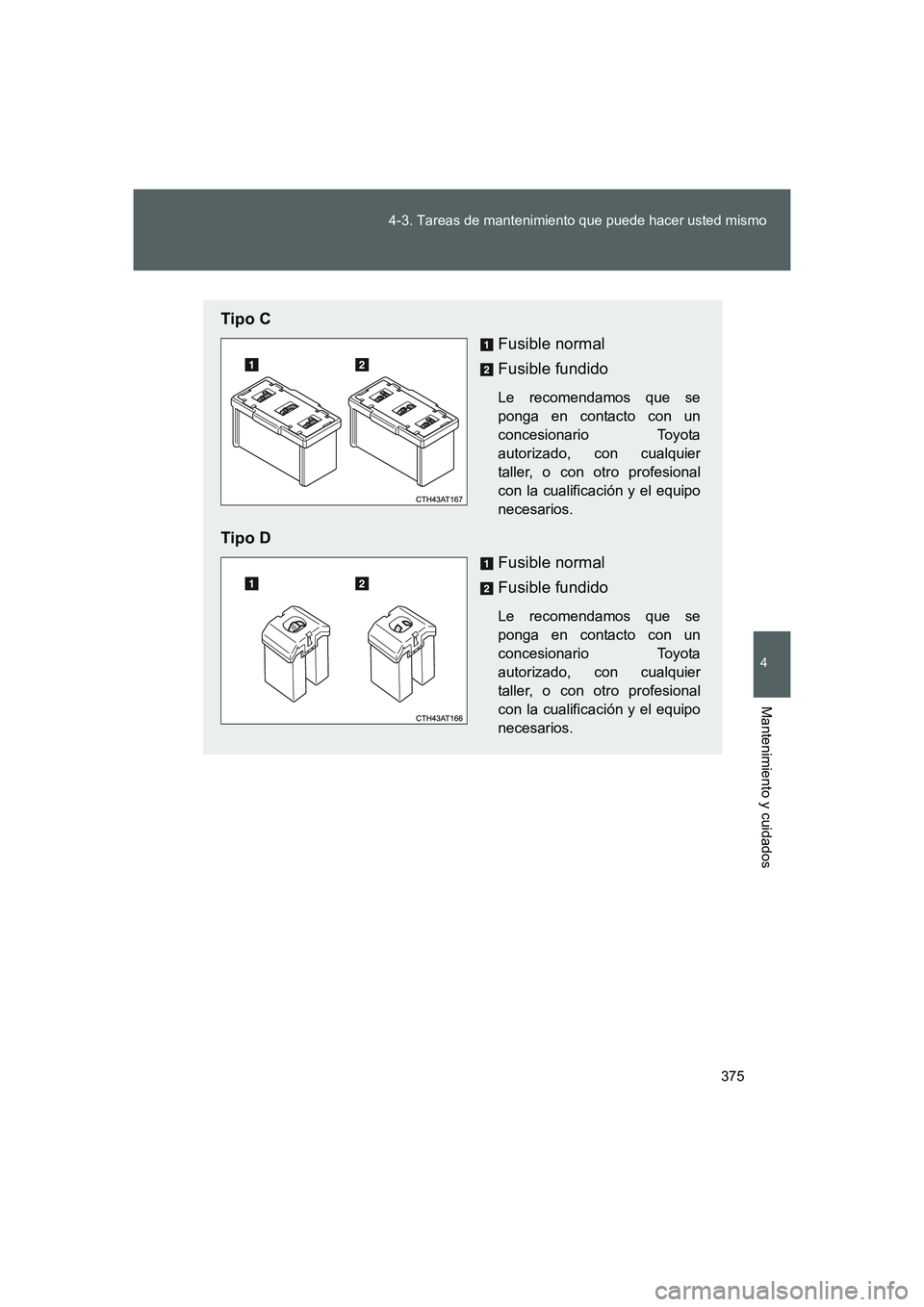

Tipo C
Fusible normal
Fusible fundido
Le recomendamos que se
ponga en contacto con un
concesionario Toyota
autorizado, con cualquier
taller, o con otro profesional
con la cualificación y el equipo
necesarios.
Tipo D
Fusible normal
Fusible fundido
Le recomendamos que se
ponga en contacto con un
concesionario Toyota
autorizado, con cualquier
taller, o con otro profesional
con la cualificación y el equipo
necesarios.
86_OM_ES_OM18062S.book 375 ページ ２０１５年４月３日　金曜日　午後２時１７分

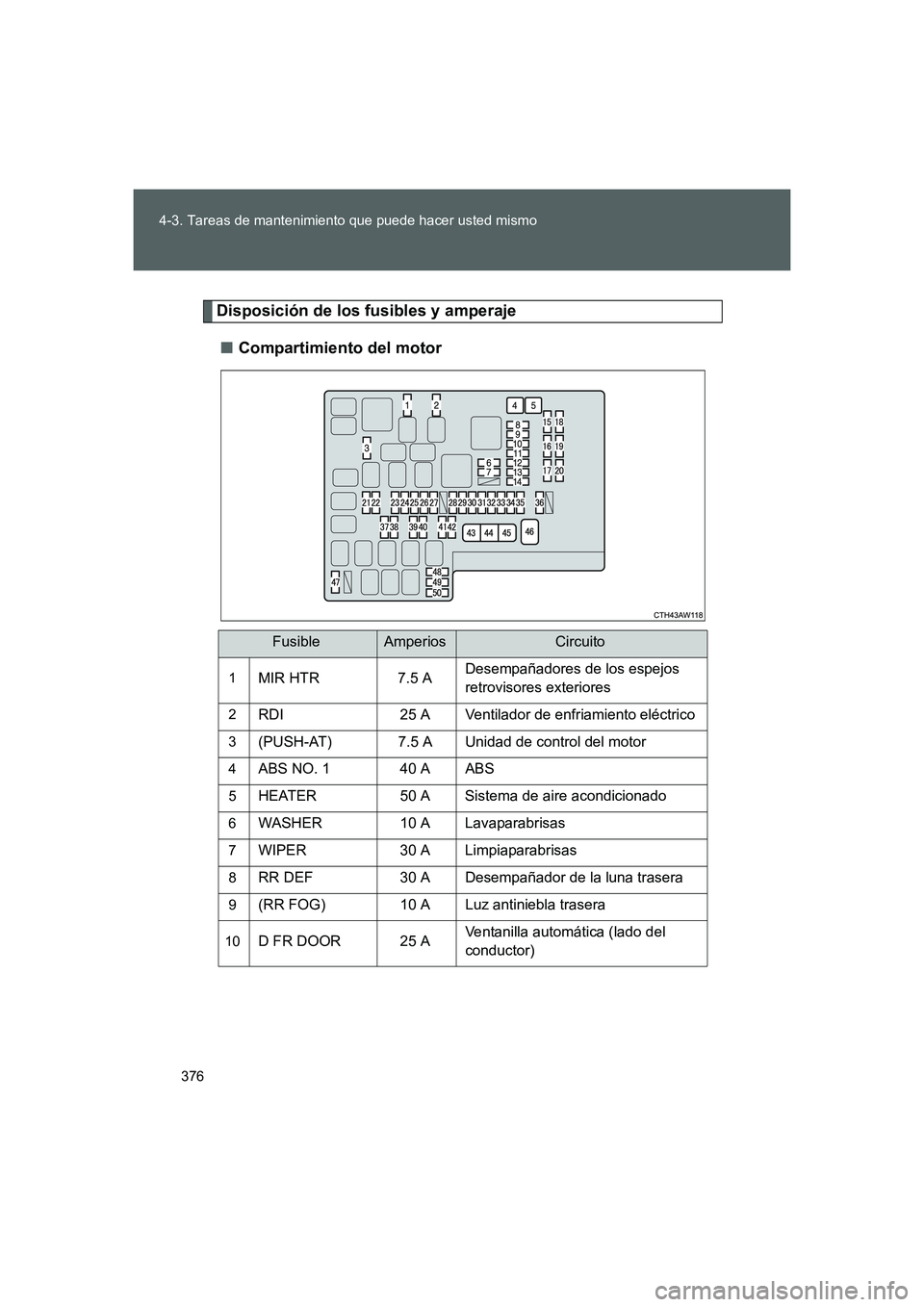

376 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
Disposición de los fusibles y amperaje
■Compartimiento del motor
FusibleAmperiosCircuito
1MIR HTR 7.5 ADesempañadores de los espejos
retrovisores exteriores
2RDI 25 A Ventilador de enfriamiento eléctrico
3(PUSH-AT) 7.5 A Unidad de control del motor
4ABS NO. 1 40 A ABS
5HEATER 50 A Sistema de aire acondicionado
6WASHER 10 A Lavaparabrisas
7WIPER 30 A Limpiaparabrisas
8RR DEF 30 A Desempañador de la luna trasera
9(RR FOG) 10 A Luz antiniebla trasera
10D FR DOOR 25 AVentanilla automática (lado del
conductor)
86_OM_ES_OM18062S.book 376 ページ ２０１５年４月３日　金曜日　午後２時１７分

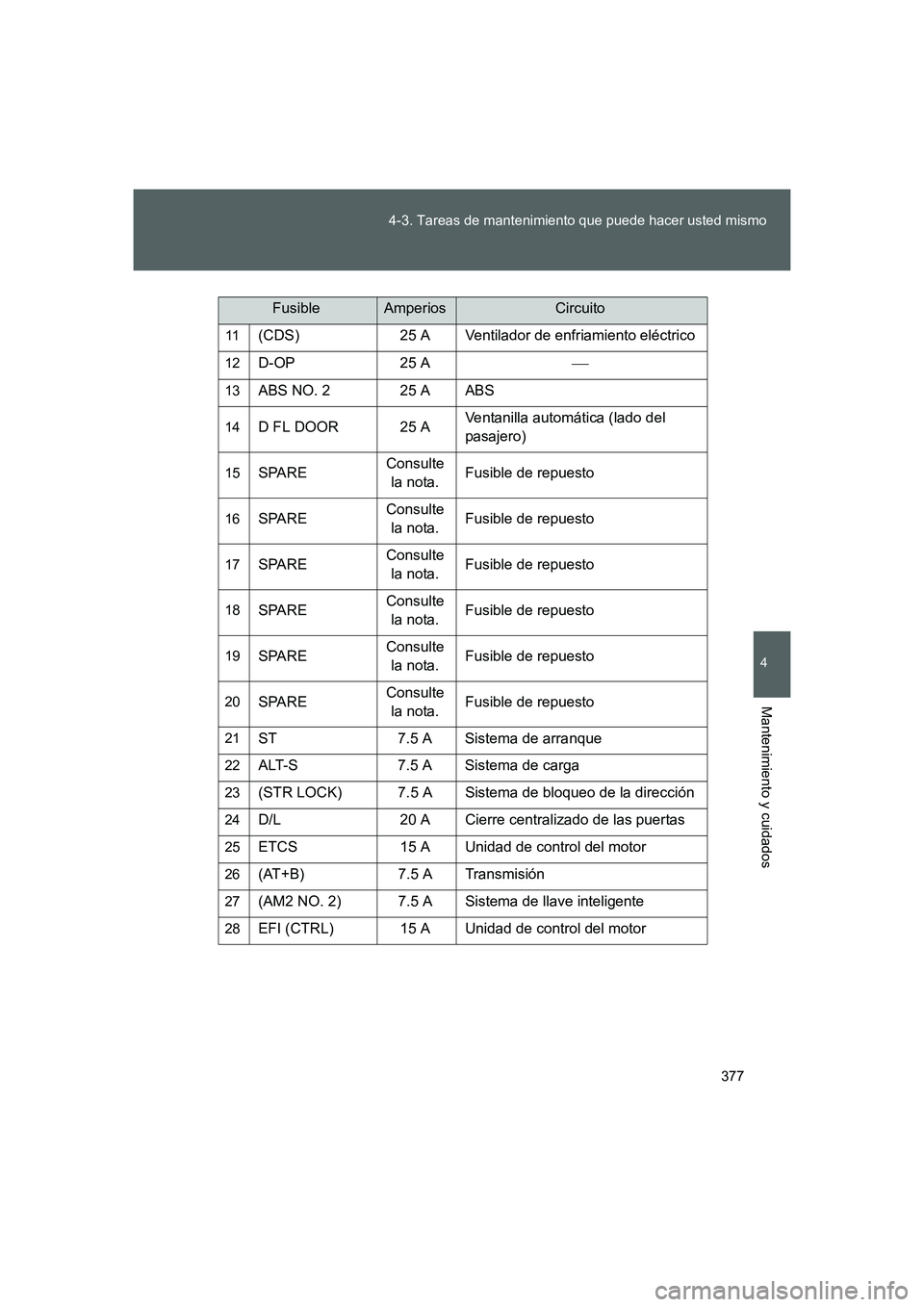

377 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
11(CDS) 25 A Ventilador de enfriamiento eléctrico
12D-OP 25 A
13ABS NO. 2 25 A ABS
14D FL DOOR 25 AVentanilla automática (lado del
pasajero)
15SPAREConsulte
la nota.Fusible de repuesto
16SPAREConsulte
la nota.Fusible de repuesto
17SPAREConsulte
la nota.Fusible de repuesto
18SPAREConsulte
la nota.Fusible de repuesto
19SPAREConsulte
la nota.Fusible de repuesto
20SPAREConsulte
la nota.Fusible de repuesto
21ST 7.5 A Sistema de arranque
22ALT-S 7.5 A Sistema de carga
23(STR LOCK) 7.5 A Sistema de bloqueo de la dirección
24D/L 20 A Cierre centralizado de las puertas
25ETCS 15 A Unidad de control del motor
26(AT+B) 7.5 A Transmisión
27(AM2 NO. 2) 7.5 A Sistema de llave inteligente
28EFI (CTRL) 15 A Unidad de control del motor
FusibleAmperiosCircuito
86_OM_ES_OM18062S.book 377 ページ ２０１５年４月３日　金曜日　午後２時１７分

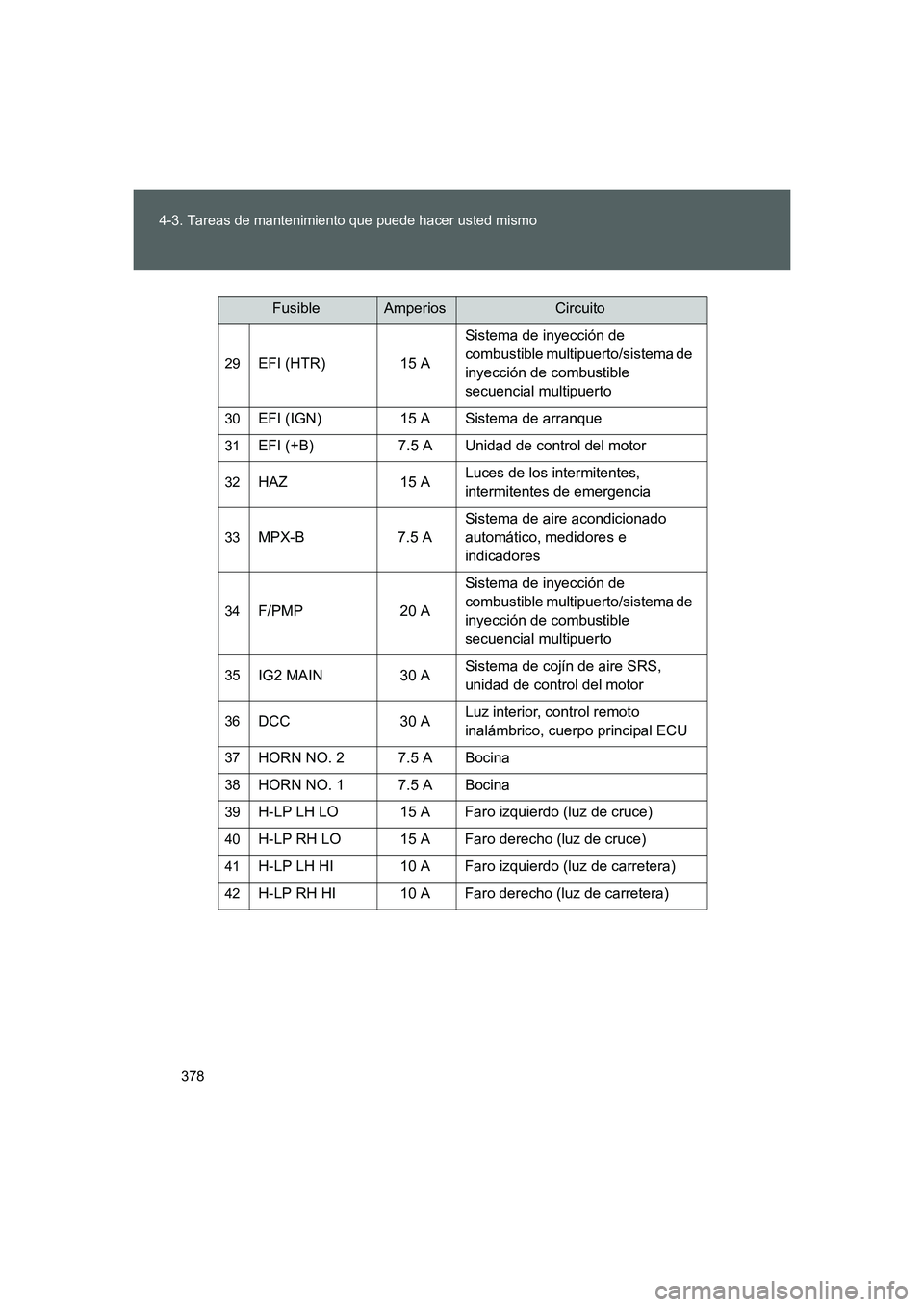

378 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
29EFI (HTR) 15 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
30EFI (IGN) 15 A Sistema de arranque
31EFI (+B) 7.5 A Unidad de control del motor
32HAZ 15 ALuces de los intermitentes,
intermitentes de emergencia
33MPX-B 7.5 ASistema de aire acondicionado
automático, medidores e
indicadores
34F/PMP 20 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
35IG2 MAIN 30 ASistema de cojín de aire SRS,
unidad de control del motor
36DCC 30 ALuz interior, control remoto
inalámbrico, cuerpo principal ECU
37HORN NO. 2 7.5 A Bocina
38HORN NO. 1 7.5 A Bocina
39H-LP LH LO 15 A Faro izquierdo (luz de cruce)
40H-LP RH LO 15 A Faro derecho (luz de cruce)
41H-LP LH HI 10 A Faro izquierdo (luz de carretera)
42H-LP RH HI 10 A Faro derecho (luz de carretera)
FusibleAmperiosCircuito
86_OM_ES_OM18062S.book 378 ページ ２０１５年４月３日　金曜日　午後２時１７分

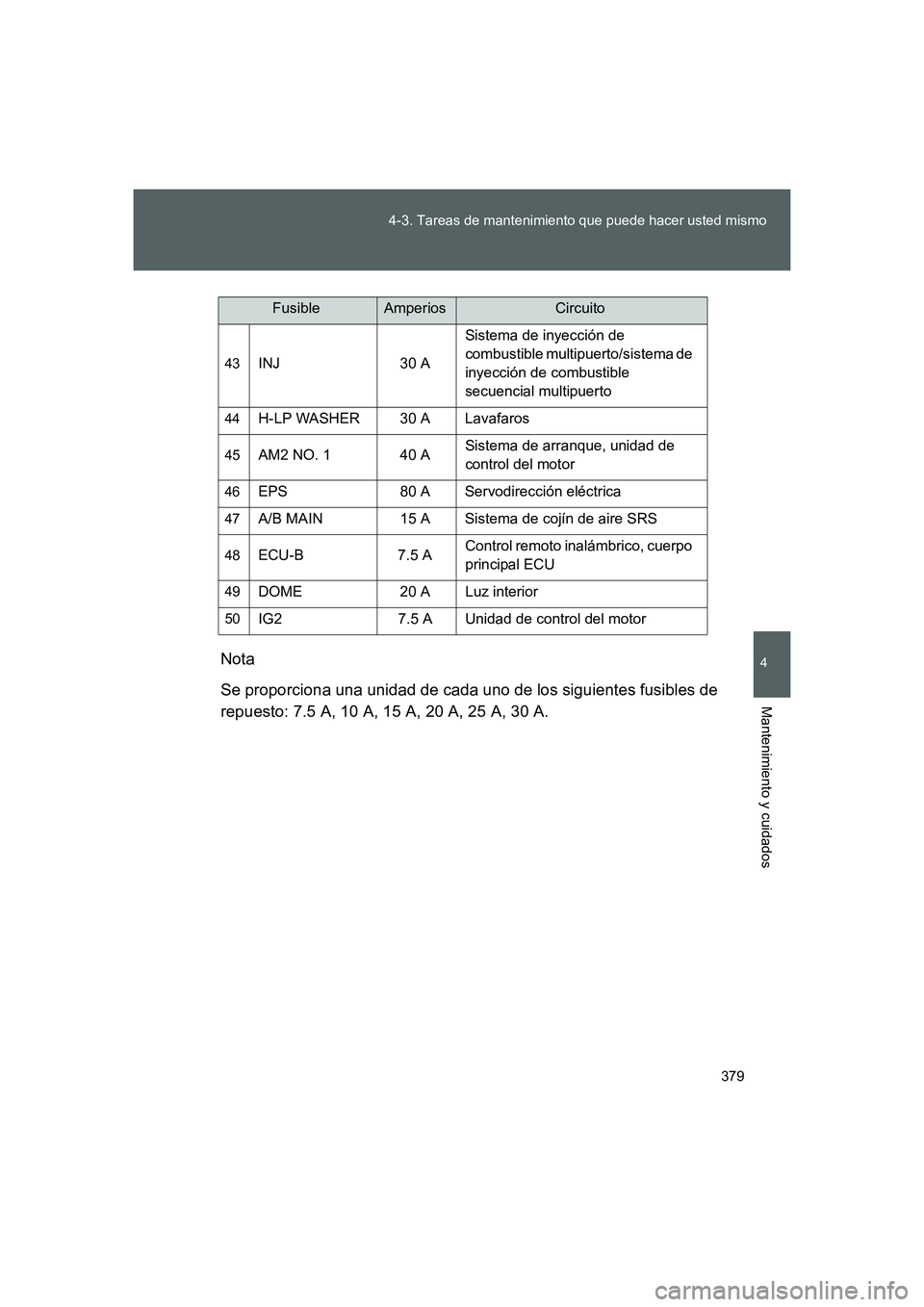

379 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ESNota
Se proporciona una unidad de cada uno de los siguientes fusibles de
repuesto: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
43INJ 30 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
44H-LP WASHER 30 A Lavafaros
45AM2 NO. 1 40 ASistema de arranque, unidad de
control del motor
46EPS 80 A Servodirección eléctrica
47A/B MAIN 15 A Sistema de cojín de aire SRS
48ECU-B 7.5 AControl remoto inalámbrico, cuerpo
principal ECU
49DOME 20 A Luz interior
50IG2 7.5 A Unidad de control del motor
FusibleAmperiosCircuito
86_OM_ES_OM18062S.book 379 ページ ２０１５年４月３日　金曜日　午後２時１７分

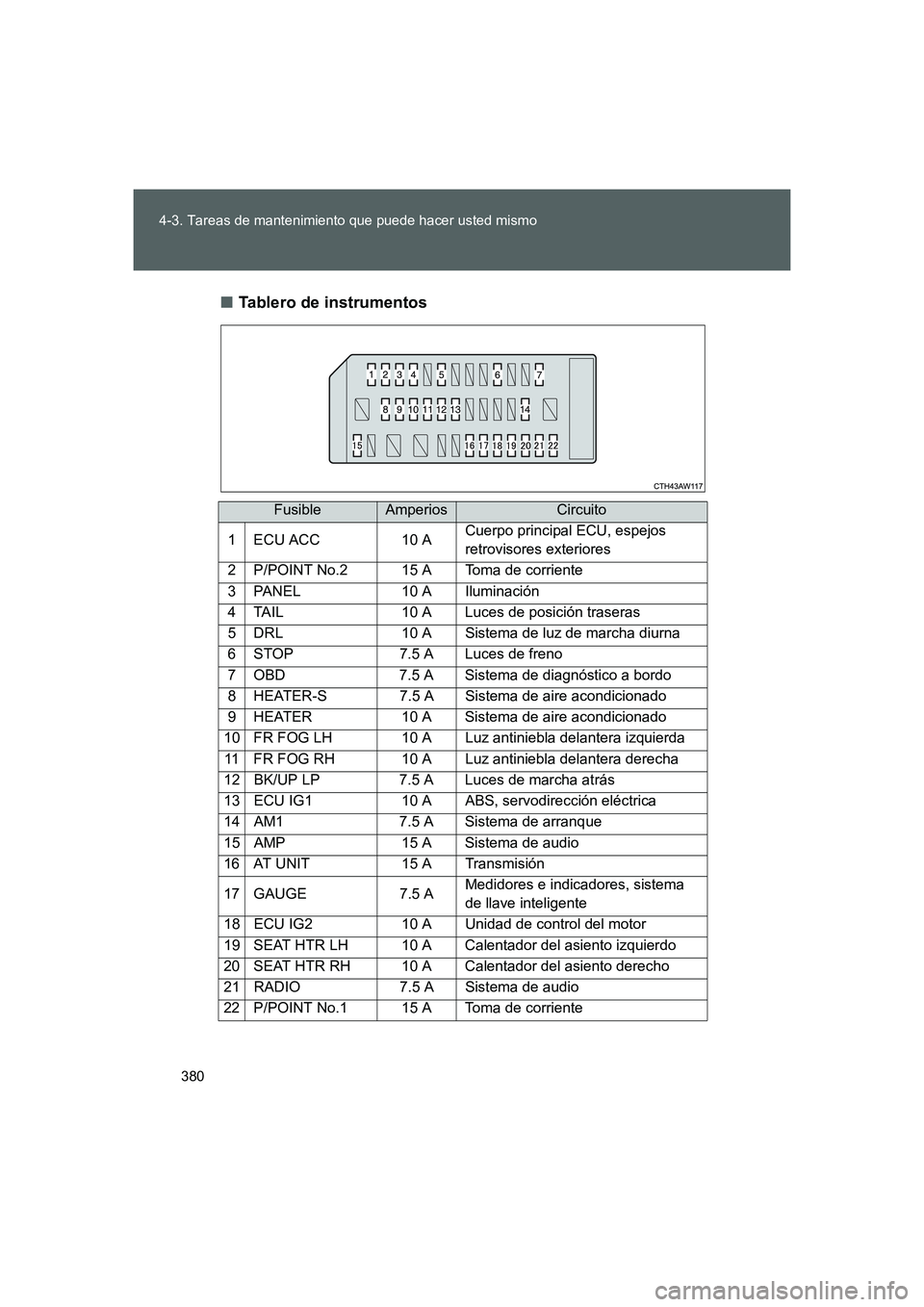

380 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES■Tablero de instrumentos
FusibleAmperiosCircuito
1 ECU ACC 10 ACuerpo principal ECU, espejos
retrovisores exteriores
2 P/POINT No.2 15 A Toma de corriente
3 PANEL 10 A Iluminación
4 TAIL 10 A Luces de posición traseras
5 DRL 10 A Sistema de luz de marcha diurna
6 STOP 7.5 A Luces de freno
7 OBD 7.5 A Sistema de diagnóstico a bordo
8 HEATER-S 7.5 A Sistema de aire acondicionado
9 HEATER 10 A Sistema de aire acondicionado
10 FR FOG LH 10 A Luz antiniebla delantera izquierda
11 FR FOG RH 10 A Luz antiniebla delantera derecha
12 BK/UP LP 7.5 A Luces de marcha atrás
13 ECU IG1 10 A ABS, servodirección eléctrica
14 AM1 7.5 A Sistema de arranque
15 AMP 15 A Sistema de audio
16 AT UNIT 15 A Transmisión
17 GAUGE 7.5 AMedidores e indicadores, sistema
de llave inteligente
18 ECU IG2 10 A Unidad de control del motor
19 SEAT HTR LH 10 A Calentador del asiento izquierdo
20 SEAT HTR RH 10 A Calentador del asiento derecho
21 RADIO 7.5 A Sistema de audio
22 P/POINT No.1 15 A Toma de corriente
