TOYOTA GT86 2018 Manuale duso (in Italian)

5

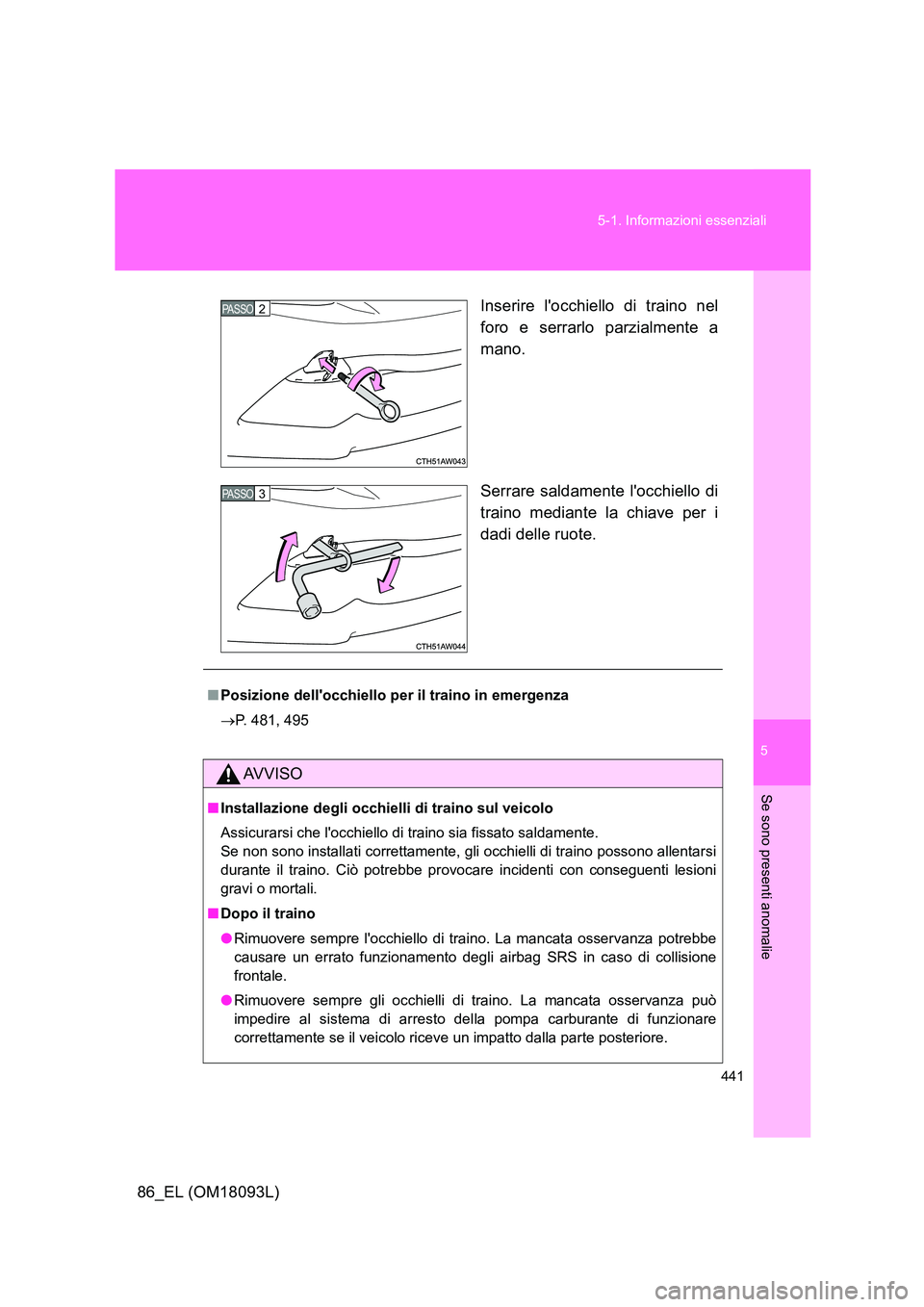

441
5-1. Informazioni essenziali
Se sono presenti anomalie
86_EL (OM18093L)
Inserire l'occhiello di traino nel
foro e serrarlo parzialmente a
mano.
Serrare saldamente l'occhiello di
traino mediante la chiave per i
dadi delle ruote.
PASSO 2
PASSO 3
■ Posizione dell'occhiello per il traino in emergenza
 P. 481, 495
AVVISO
■Installazione degli occhielli di traino sul veicolo
Assicurarsi che l'occhiello di traino sia fissato saldamente.
Se non sono installati correttamente, gli occhielli di traino possono allentarsi
durante il traino. Ciò potrebbe provocare incidenti con conseguenti lesioni
gravi o mortali.
■ Dopo il traino
● Rimuovere sempre l'occhiello di traino. La mancata osservanza potrebbe
causare un errato funzionamento degli airbag SRS in caso di collisione
frontale.
● Rimuovere sempre gli occhielli di traino. La mancata osservanza può
impedire al sistema di arresto del la pompa carburante di funzionare
correttamente se il veicolo riceve un impatto dalla parte posteriore.

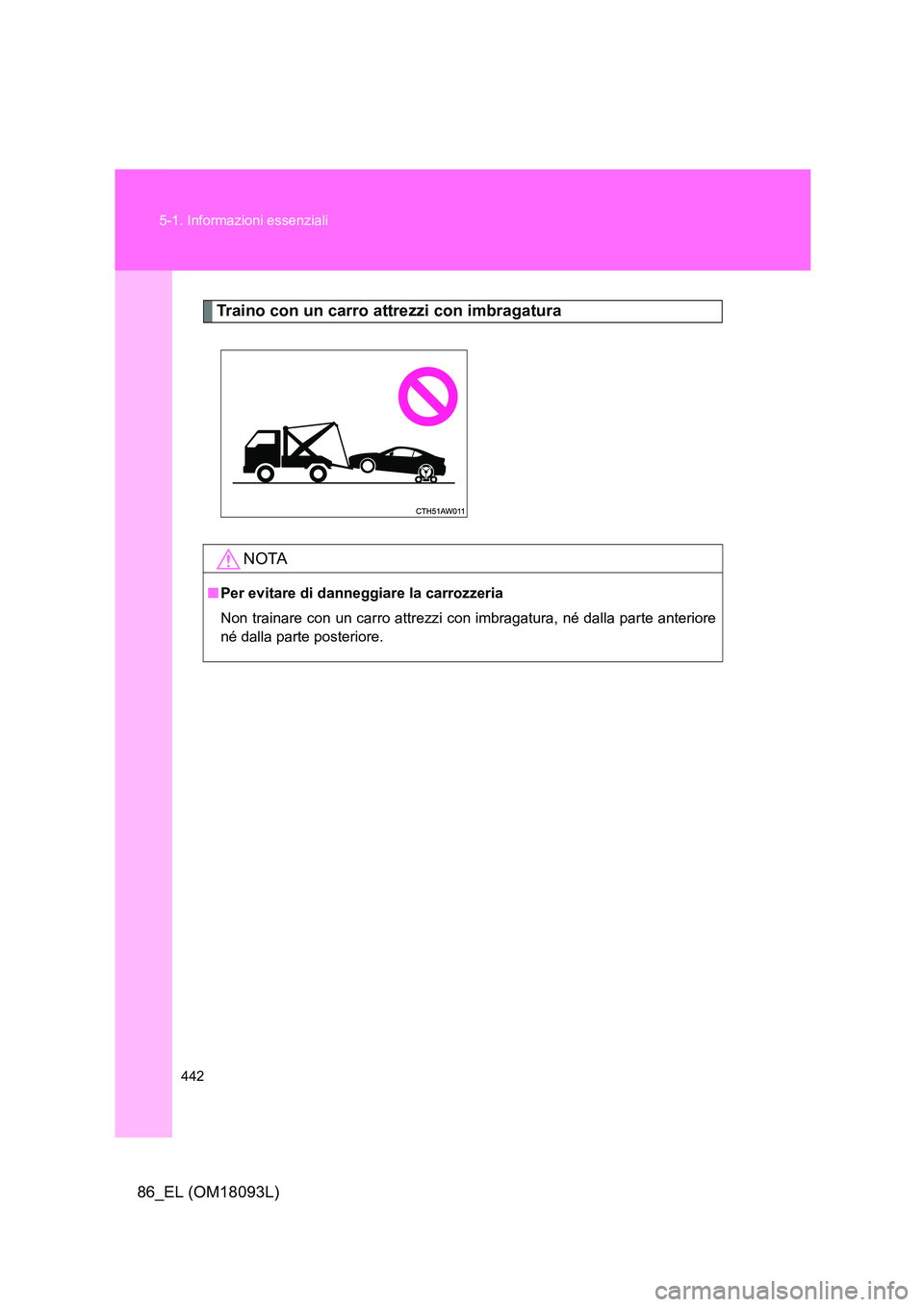

442
5-1. Informazioni essenziali
86_EL (OM18093L)
Traino con un carro attrezzi con imbragatura
NOTA
■ Per evitare di danneggiare la carrozzeria
Non trainare con un carro attrezzi c on imbragatura, né dalla parte anteriore
né dalla parte posteriore.

5
443
5-1. Informazioni essenziali
Se sono presenti anomalie
86_EL (OM18093L)
Traino con un carro attrezzi con sollevamento ruote
Dalla parte anteriore
Veicoli con cambio automatico:
Utilizzare un carrello da traino
sotto le ruote posteriori.
Veicoli con cambio manuale: Si
raccomanda l'utilizzo di un
carrello da traino sotto le ruote
posteriori.
Quando non si utilizza un carrello
da traino, rilasciare il freno di
stazionamento e portare la leva
del cambio in posizione N.
Dalla parte posteriore
Veicoli senza sistema di
apertura/avviamento intelligente:
Portare l'interruttore motore in
posizione “ACC” in modo da
sbloccare il volante.
Veicoli con sistema di apertura/
avviamento intelligente: Portare
l'interruttore “ENGINE START
STOP” in modalità
ACCESSORY in modo da
sbloccare il volante.

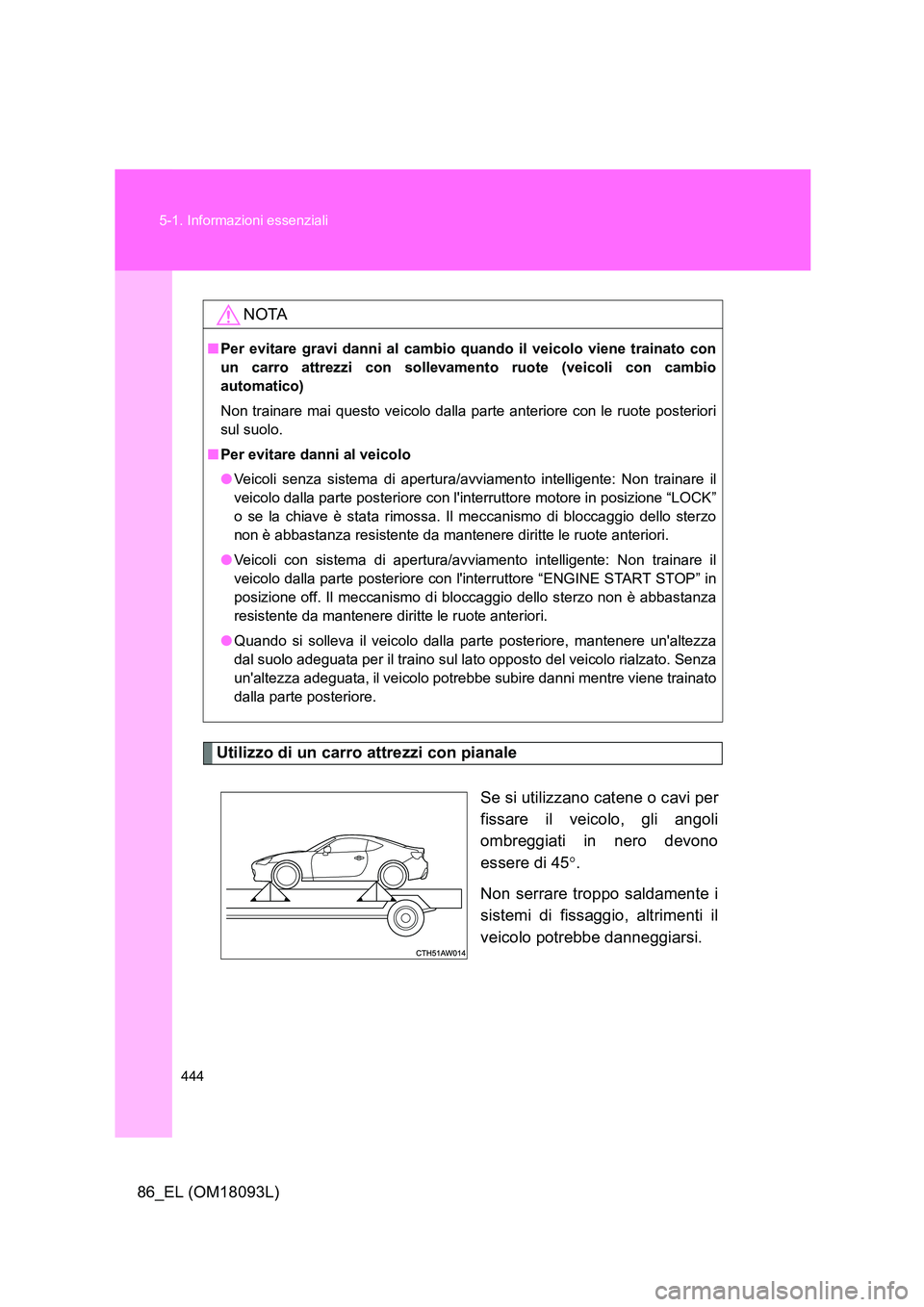

444
5-1. Informazioni essenziali
86_EL (OM18093L)
Utilizzo di un carro attrezzi con pianale
Se si utilizzano catene o cavi per
fissare il veicolo, gli angoli
ombreggiati in nero devono
essere di 45 .
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il
veicolo potrebbe danneggiarsi.
NOTA
■ Per evitare gravi danni al cambio quando il veicolo viene trainato con
un carro attrezzi con sollevamento ruote (veicoli con cambio
automatico)
Non trainare mai questo veicolo dalla parte anteriore con le ruote posteriori
sul suolo.
■ Per evitare danni al veicolo
● Veicoli senza sistema di apertura/avviamento intelligente: Non trainare il
veicolo dalla parte posteriore con l'interruttore motore in posizione “LOCK”
o se la chiave è stata rimossa. Il meccanismo di bloccaggio dello sterzo
non è abbastanza resistente da mantenere diritte le ruote anteriori.
● Veicoli con sistema di apertura/avviamento intelligente: Non trainare il
veicolo dalla parte posteriore con l'interruttore “ENGINE START STOP” in
posizione off. Il meccanismo di bloccaggio dello sterzo non è abbastanza
resistente da mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo dalla parte posteriore, mantenere un'altezza
dal suolo adeguata per il traino sul lato opposto del veicolo rialzato. Senza
un'altezza adeguata, il veicolo potrebbe subire danni mentre viene trainato
dalla parte posteriore.

5

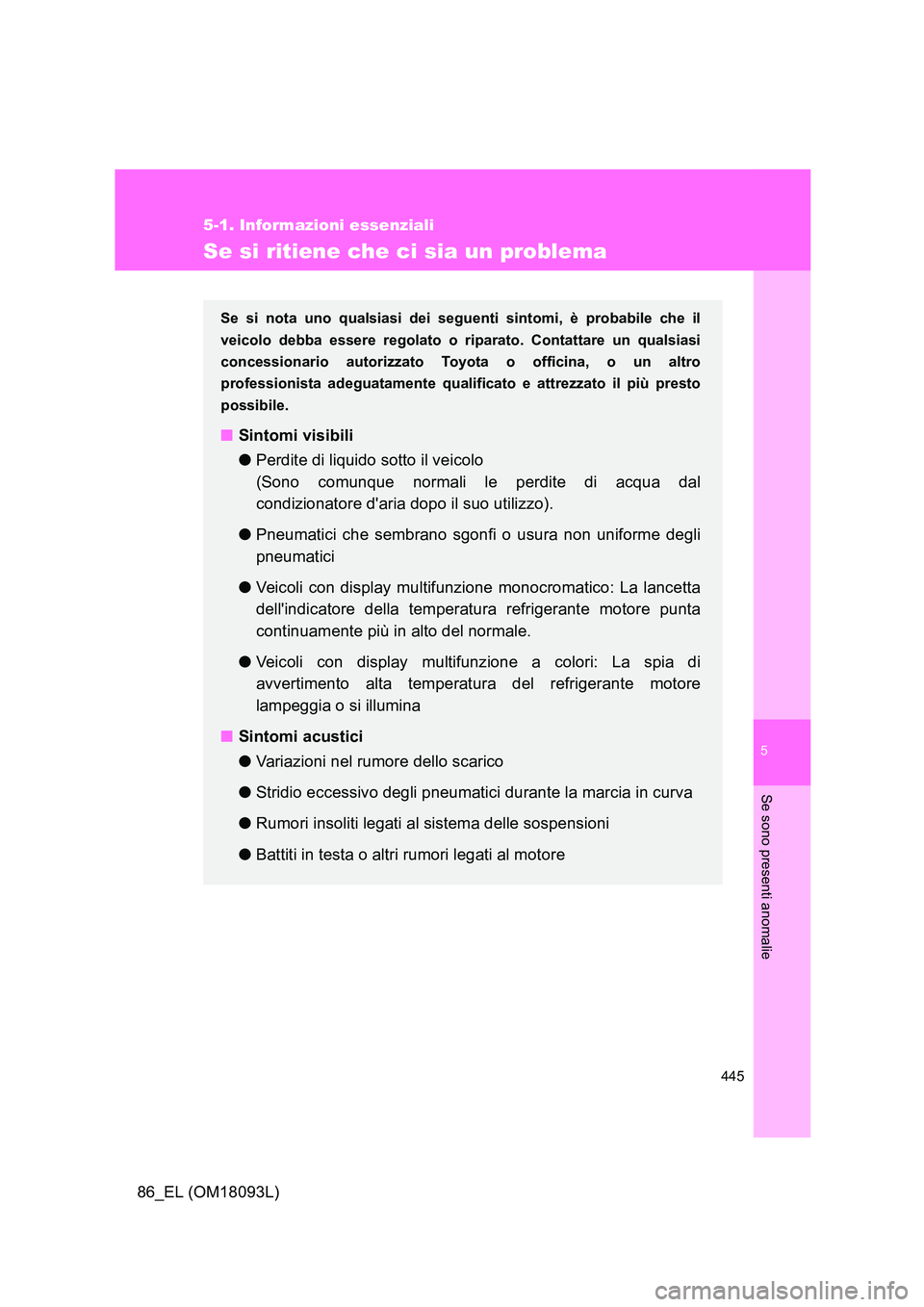

445
5-1. Informazioni essenziali
Se sono presenti anomalie
86_EL (OM18093L)
Se si ritiene che ci sia un problema
Se si nota uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato il più presto
possibile.
■ Sintomi visibili
● Perdite di liquido sotto il veicolo
(Sono comunque normali le perdite di acqua dal
condizionatore d'aria dopo il suo utilizzo).
● Pneumatici che sembrano sgonfi o usura non uniforme degli
pneumatici
● Veicoli con display multifunzione monocromatico: La lancetta
dell'indicatore della temperatura refrigerante motore punta
continuamente più in alto del normale.
● Veicoli con display multifunzione a colori: La spia di
avvertimento alta temperatura del refrigerante motore
lampeggia o si illumina
■ Sintomi acustici
● Variazioni nel rumore dello scarico
● Stridio eccessivo degli pneumatici durante la marcia in curva
● Rumori insoliti legati al sistema delle sospensioni
● Battiti in testa o altri rumori legati al motore

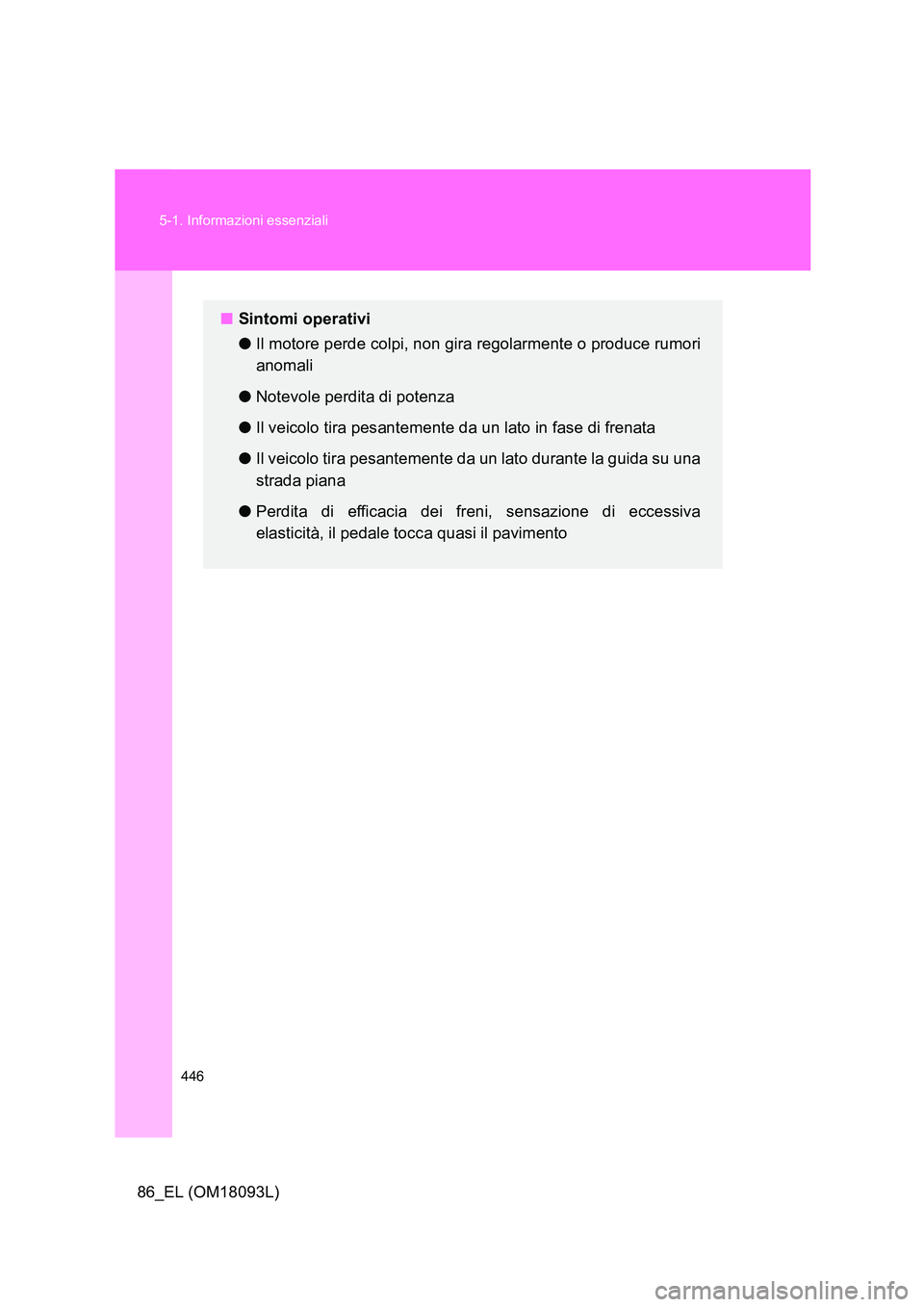

446
5-1. Informazioni essenziali
86_EL (OM18093L)
■ Sintomi operativi
● Il motore perde colpi, non gira regolarmente o produce rumori
anomali
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una
strada piana
● Perdita di efficacia dei freni, sensazione di eccessiva
elasticità, il pedale tocca quasi il pavimento

5
447
5-1. Informazioni essenziali
Se sono presenti anomalie
86_EL (OM18093L)

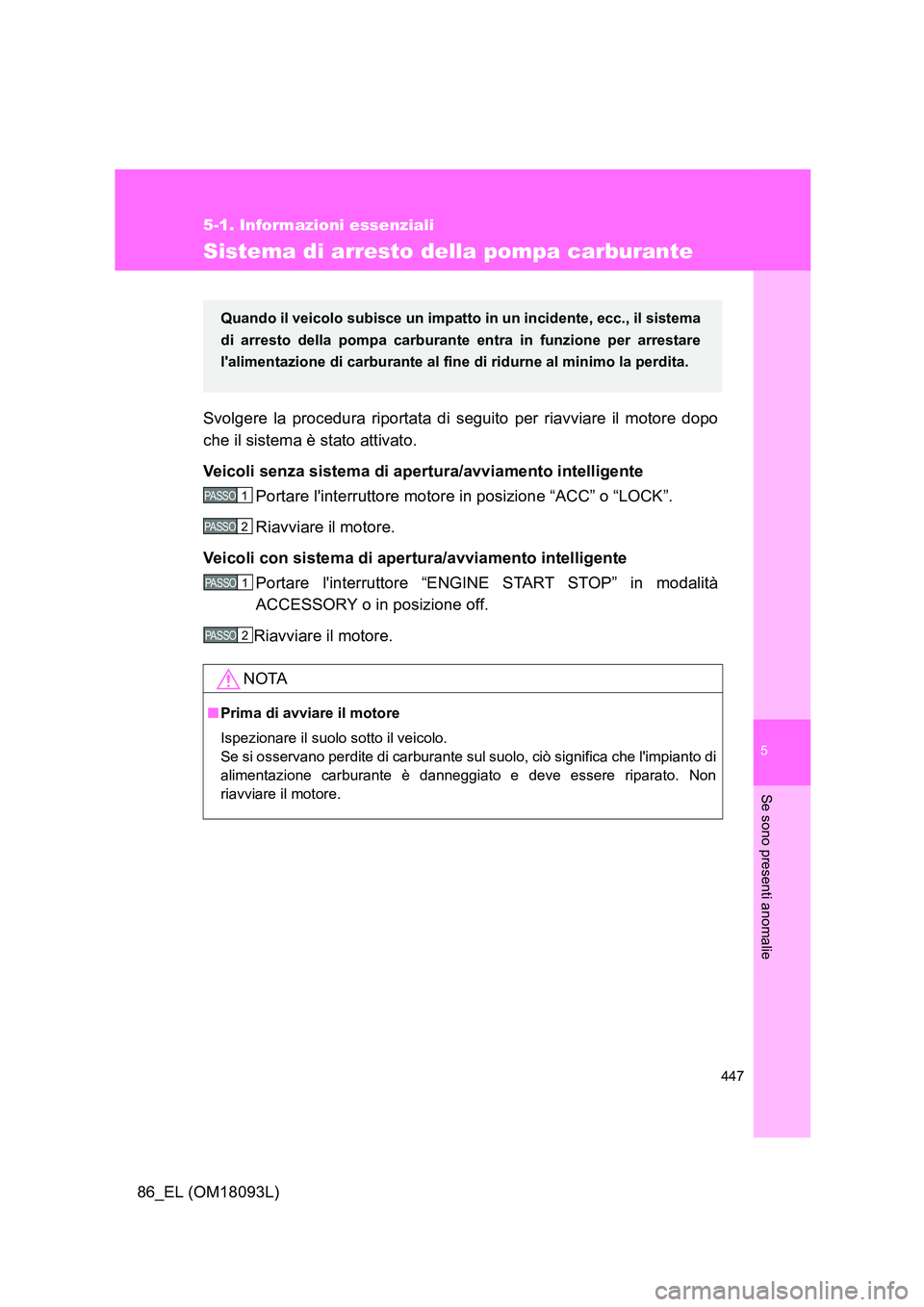

Sistema di arresto della pompa carburante
Svolgere la procedura riportata di seguito per riavviare il motore dopo
che il sistema è stato attivato.
Veicoli senza sistema di apertura/avviamento intelligente
Portare l'interruttore motore in posizione “ACC” o “LOCK”.
Riavviare il motore.
Veicoli con sistema di apertura/avviamento intelligente
Portare l'interruttore “ENGINE START STOP” in modalità
ACCESSORY o in posizione off.
Riavviare il motore.
NOTA
■ Prima di avviare il motore
Ispezionare il suolo sotto il veicolo.
Se si osservano perdite di carburante sul suolo, ciò significa che l'impianto di
alimentazione carburante è danneggiato e deve essere riparato. Non
riavviare il motore.
Quando il veicolo subisce un impatto in un incidente, ecc., il sistema
di arresto della pompa carburante entra in funzione per arrestare
l'alimentazione di carburante al fine di ridurne al minimo la perdita.
PASSO 1
PASSO 2
PASSO 1
PASSO 2

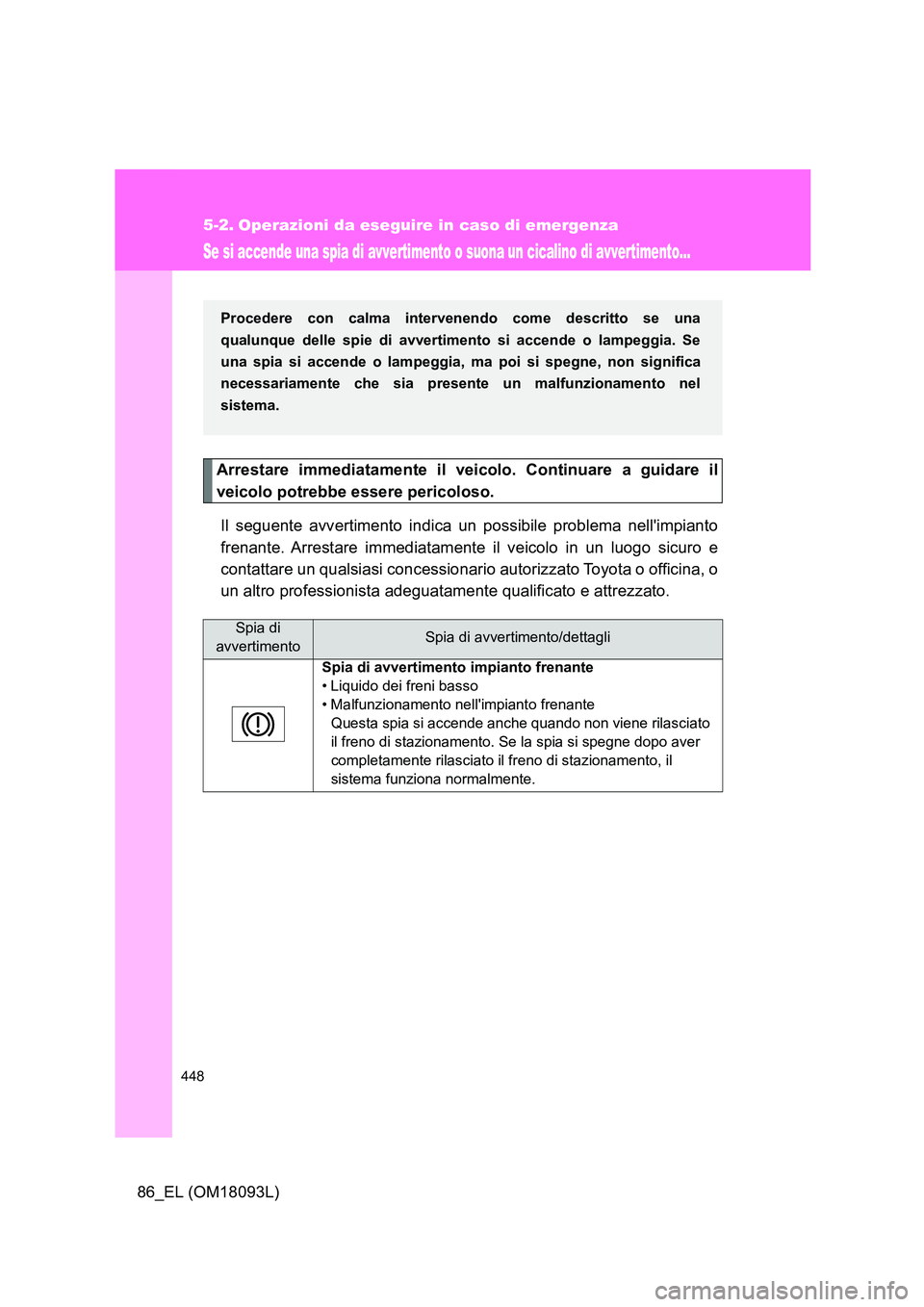

448
86_EL (OM18093L)
5-2. Operazioni da eseguire in caso di emergenza
Se si accende una spia di avvertimento o suona un cicalino di avvertimento...
Arrestare immediatamente il veicolo. Continuare a guidare il
veicolo potrebbe essere pericoloso.
Il seguente avvertimento indica un possibile problema nell'impianto
frenante. Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/dettagli
Spia di avvertimento impianto frenante
• Liquido dei freni basso
• Malfunzionamento nell'impianto frenante
Questa spia si accende anche quando non viene rilasciato
il freno di stazionamento. Se la spia si spegne dopo aver
completamente rilasciato il freno di stazionamento, il
sistema funziona normalmente.
Procedere con calma intervenendo come descritto se una
qualunque delle spie di avvertimento si accende o lampeggia. Se
una spia si accende o lampeggia, ma poi si spegne, non significa
necessariamente che sia presente un malfunzionamento nel
sistema.

5

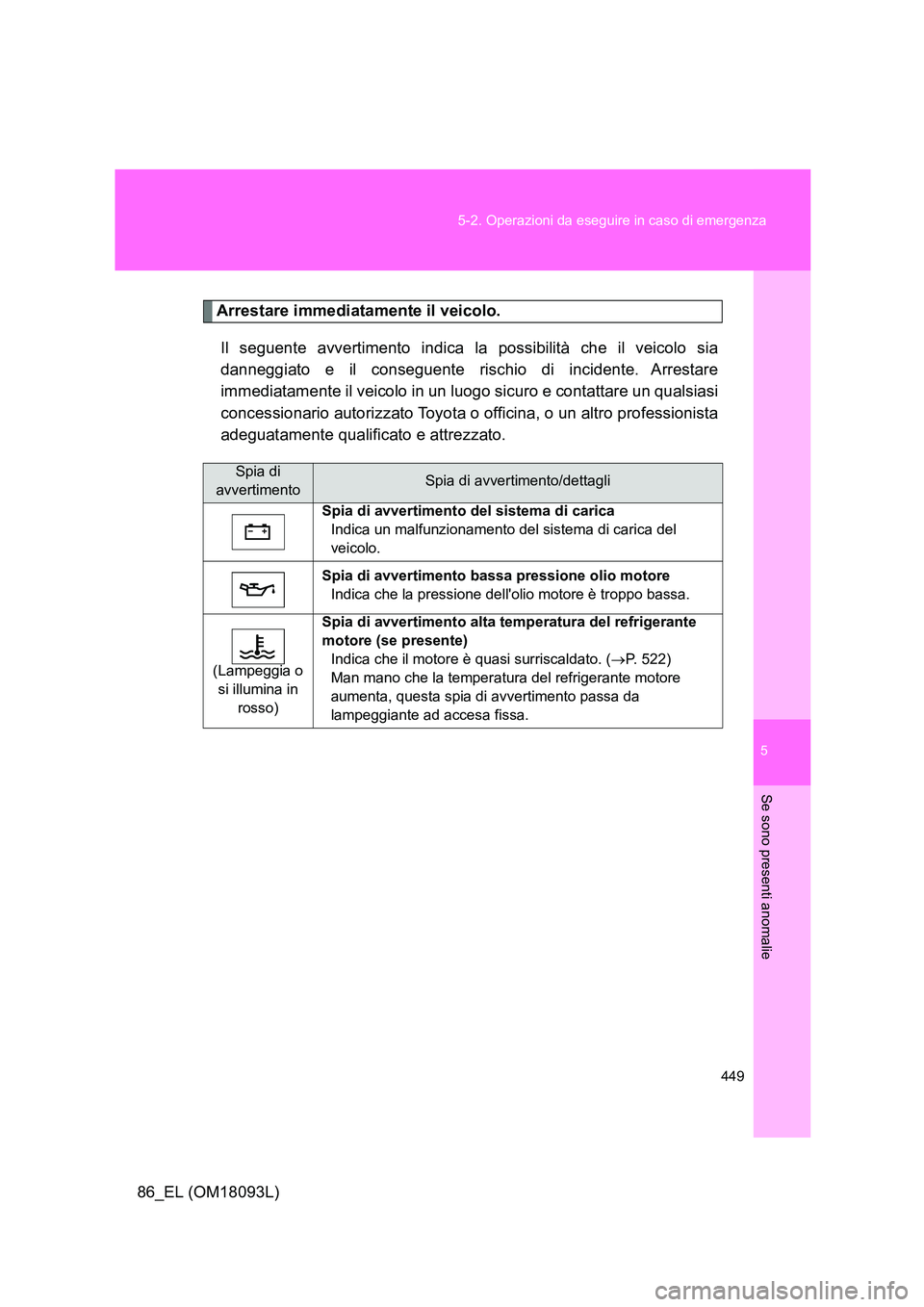

449
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18093L)
Arrestare immediatamente il veicolo.
Il seguente avvertimento indica la possibilità che il veicolo sia
danneggiato e il conseguente rischio di incidente. Arrestare
immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/dettagli
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del
veicolo.
Spia di avvertimento bassa pressione olio motore
Indica che la pressione dell'olio motore è troppo bassa.
(Lampeggia o
si illumina in
rosso)
Spia di avvertimento alta temperatura del refrigerante
motore (se presente)
Indica che il motore è quasi surriscaldato. ( P. 522)
Man mano che la temperatura del refrigerante motore
aumenta, questa spia di avvertimento passa da
lampeggiante ad accesa fissa.

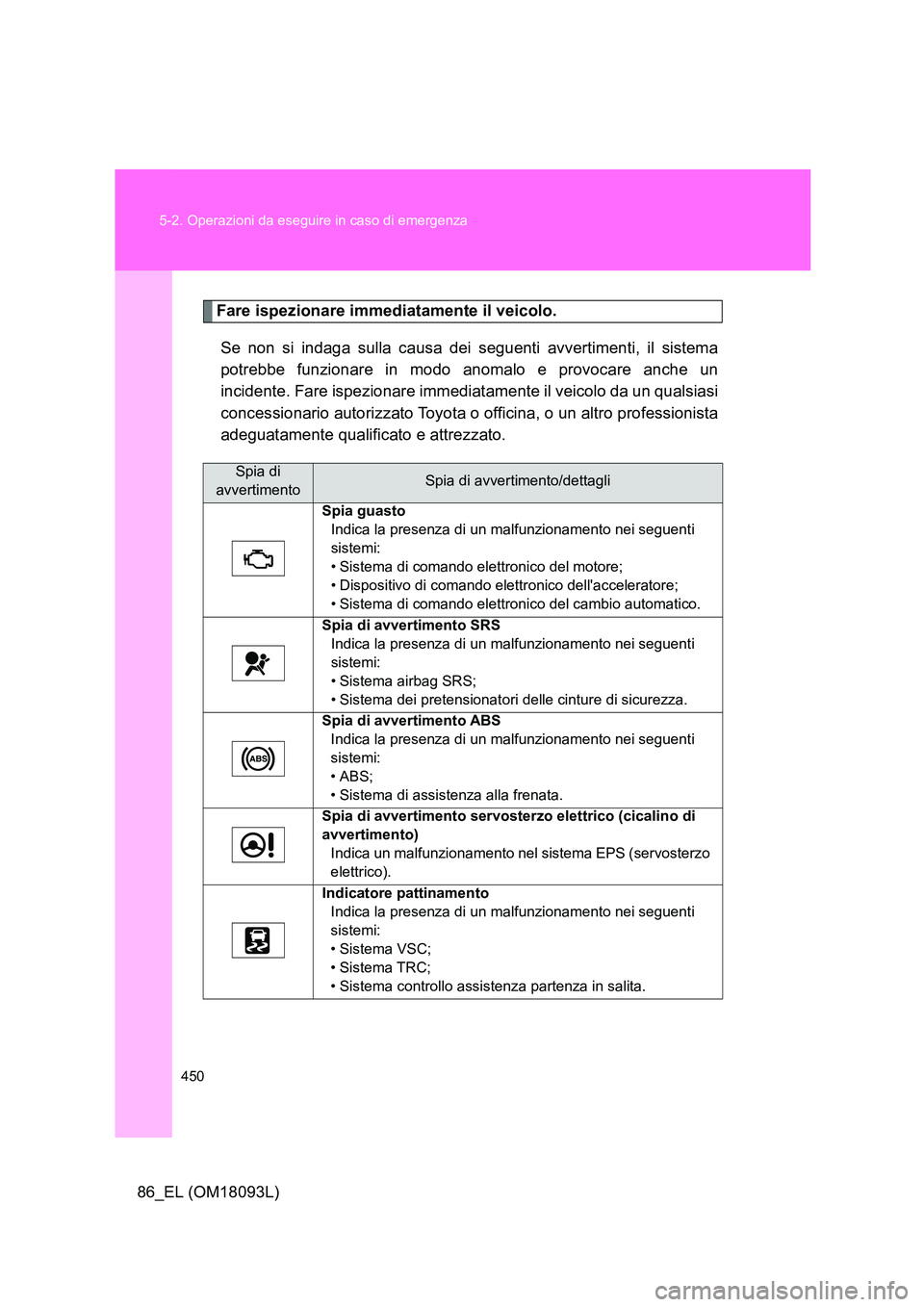

450
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18093L)
Fare ispezionare immediatamente il veicolo.
Se non si indaga sulla causa dei seguenti avvertimenti, il sistema
potrebbe funzionare in modo anomalo e provocare anche un
incidente. Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/dettagli
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell'acceleratore;
• Sistema di comando elettronico del cambio automatico.
Spia di avvertimento SRS
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• Sistema airbag SRS;
• Sistema dei pretensionatori delle cinture di sicurezza.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• ABS;
• Sistema di assistenza alla frenata.
Spia di avvertimento servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti
sistemi:
• Sistema VSC;
• Sistema TRC;
• Sistema controllo assistenza partenza in salita.
