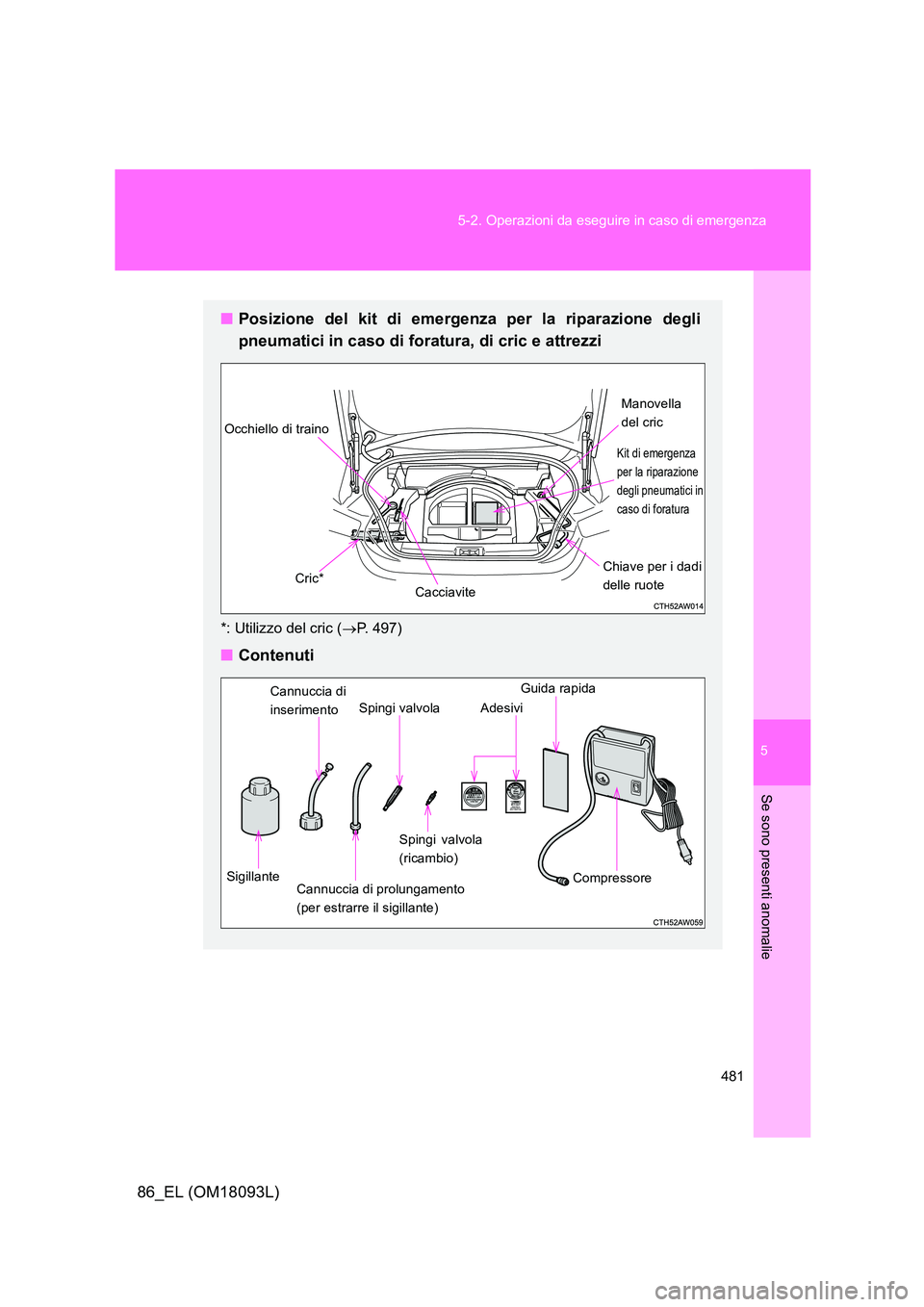

Page 481 of 568

5
481
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18093L)
■ Posizione del kit di emergenza per la riparazione degli
pneumatici in caso di foratura, di cric e attrezzi
*: Utilizzo del cric ( P. 497)
■Contenuti
Cacciavite
Kit di emergenza
per la riparazione
degli pneumatici in
caso di foratura
Manovella
del cric Occhiello di traino
Cric* Chiave per i dadi
delle ruote
Sigillante
Cannuccia di
inserimento Spingi valvola
Spingi valvola
(ricambio)
Compressore
Adesivi
Cannuccia di prolungamento
(per estrarre il sigillante)
Guida rapida

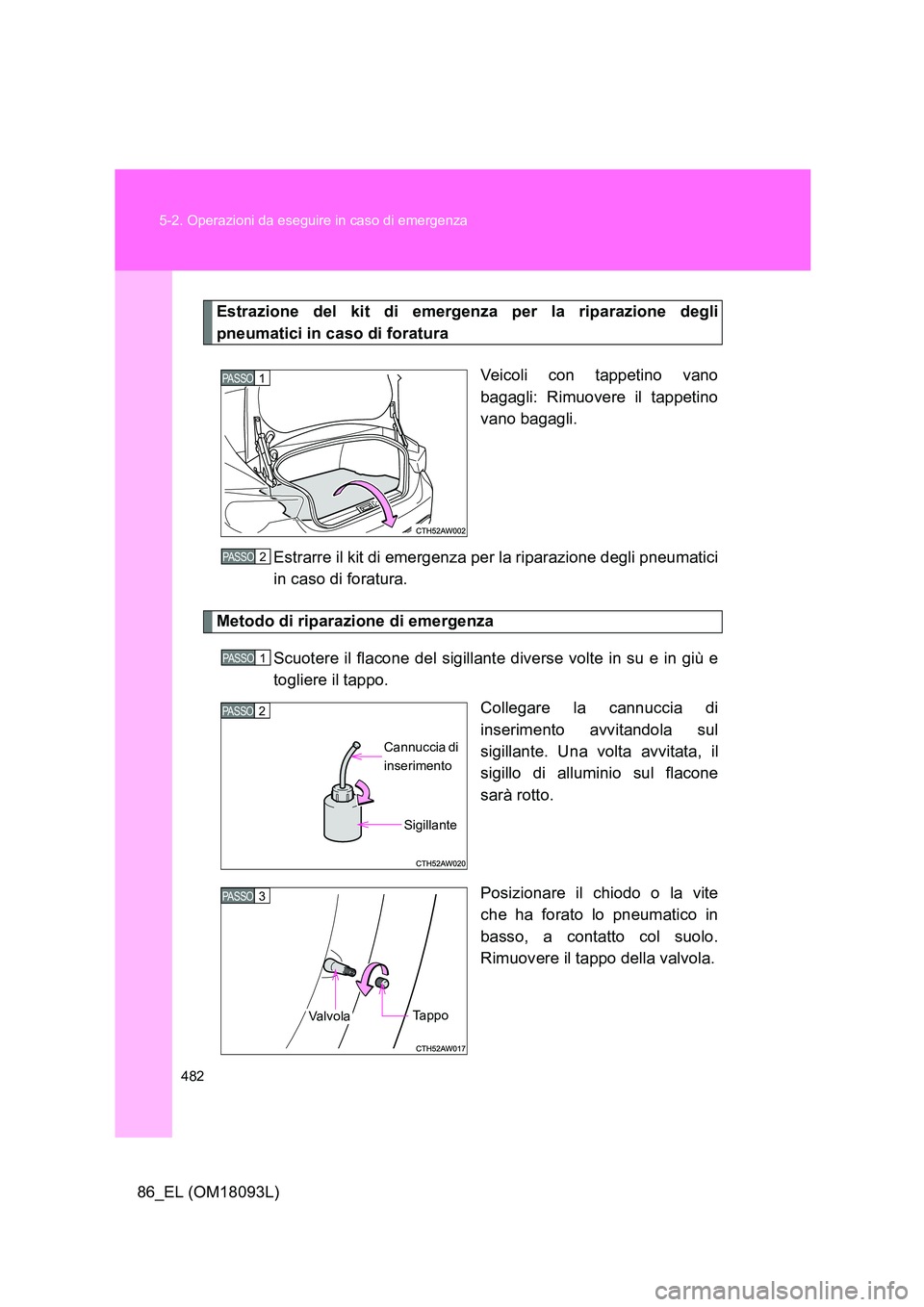

Page 482 of 568

482
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18093L)
Estrazione del kit di emergenza per la riparazione degli
pneumatici in caso di foratura
Veicoli con tappetino vano
bagagli: Rimuovere il tappetino
vano bagagli.
Estrarre il kit di emergenza per la riparazione degli pneumatici
in caso di foratura.
Metodo di riparazione di emergenza
Scuotere il flacone del sigillante diverse volte in su e in giù e
togliere il tappo.
Collegare la cannuccia di
inserimento avvitandola sul
sigillante. Una volta avvitata, il
sigillo di alluminio sul flacone
sarà rotto.
Posizionare il chiodo o la vite
che ha forato lo pneumatico in
basso, a contatto col suolo.
Rimuovere il tappo della valvola.
PASSO 1
PASSO 2
PASSO 1
PASSO 2
Cannuccia di
inserimento
Sigillante
PASSO 3
Va l v o l aTa p p o

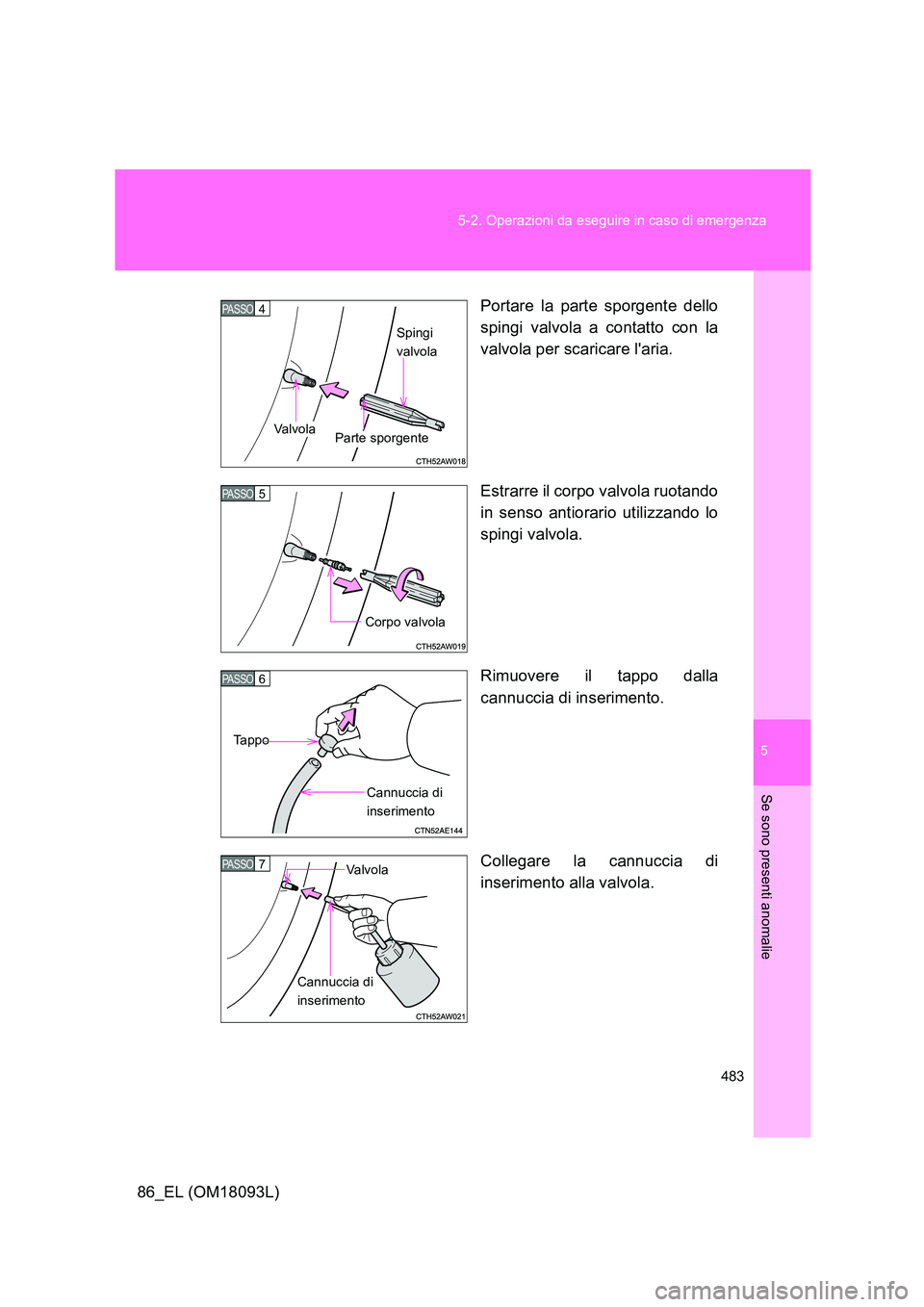

Page 483 of 568

5
483
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18093L)
Portare la parte sporgente dello
spingi valvola a contatto con la
valvola per scaricare l'aria.
Estrarre il corpo valvola ruotando
in senso antiorario utilizzando lo
spingi valvola.
Rimuovere il tappo dalla
cannuccia di inserimento.
Collegare la cannuccia di
inserimento alla valvola.
PASSO 4
Va l v o l aParte sporgente
Spingi
valvola
PASSO 5
Corpo valvola
PASSO 6
Ta p p o
Cannuccia di
inserimento
PASSO 7 Va l v o l a
Cannuccia di
inserimento

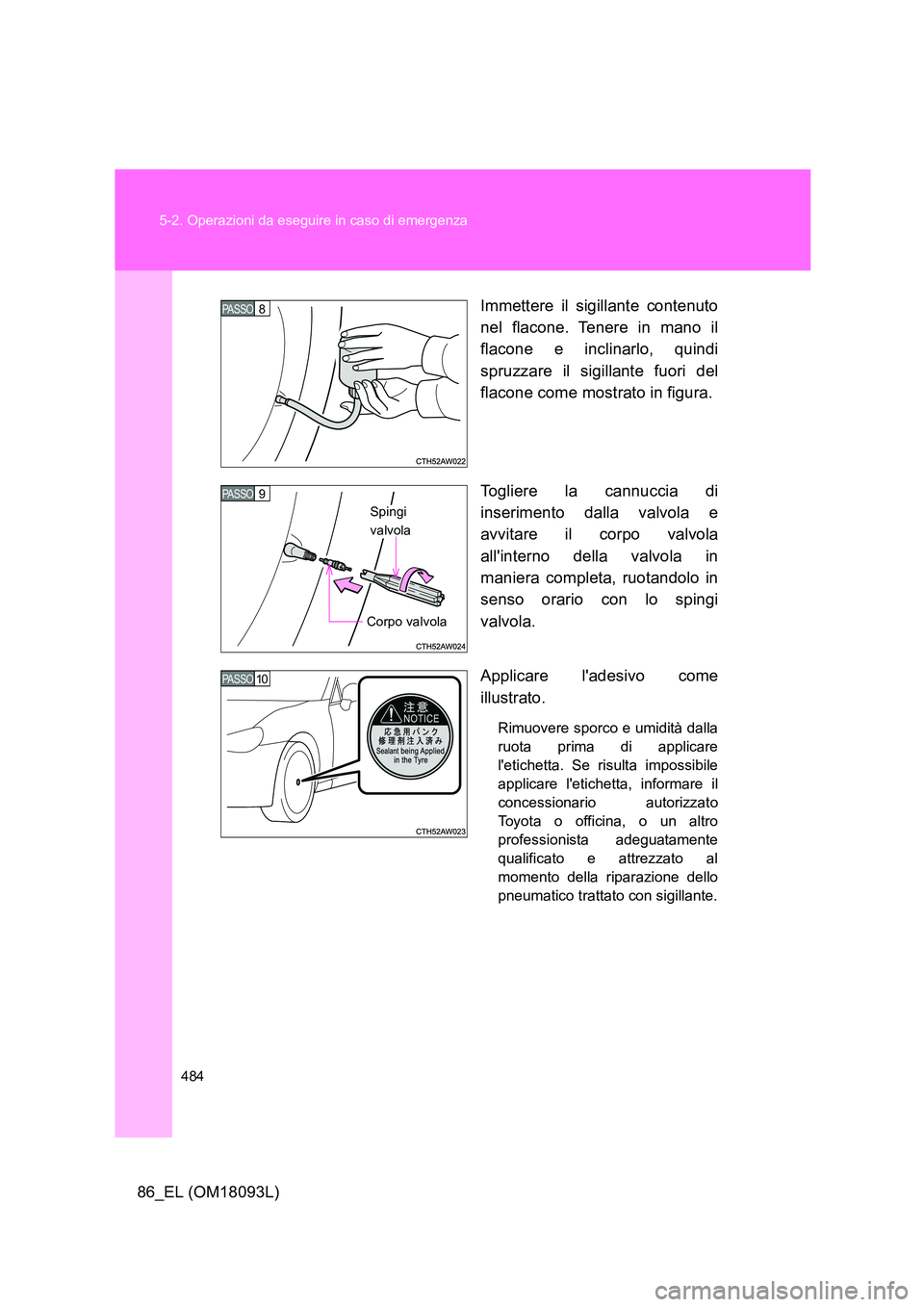

Page 484 of 568

484
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18093L)
Immettere il sigillante contenuto
nel flacone. Tenere in mano il
flacone e inclinarlo, quindi
spruzzare il sigillante fuori del
flacone come mostrato in figura.
Togliere la cannuccia di
inserimento dalla valvola e
avvitare il corpo valvola
all'interno della valvola in
maniera completa, ruotandolo in
senso orario con lo spingi
valvola.
Applicare l'adesivo come
illustrato.
Rimuovere sporco e umidità dalla
ruota prima di applicare
l'etichetta. Se risulta impossibile
applicare l'etichetta, informare il
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato al
momento della riparazione dello
pneumatico trattato con sigillante.
PASSO 8
PASSO 9
Spingi
valvola
Corpo valvola
PASSO 10

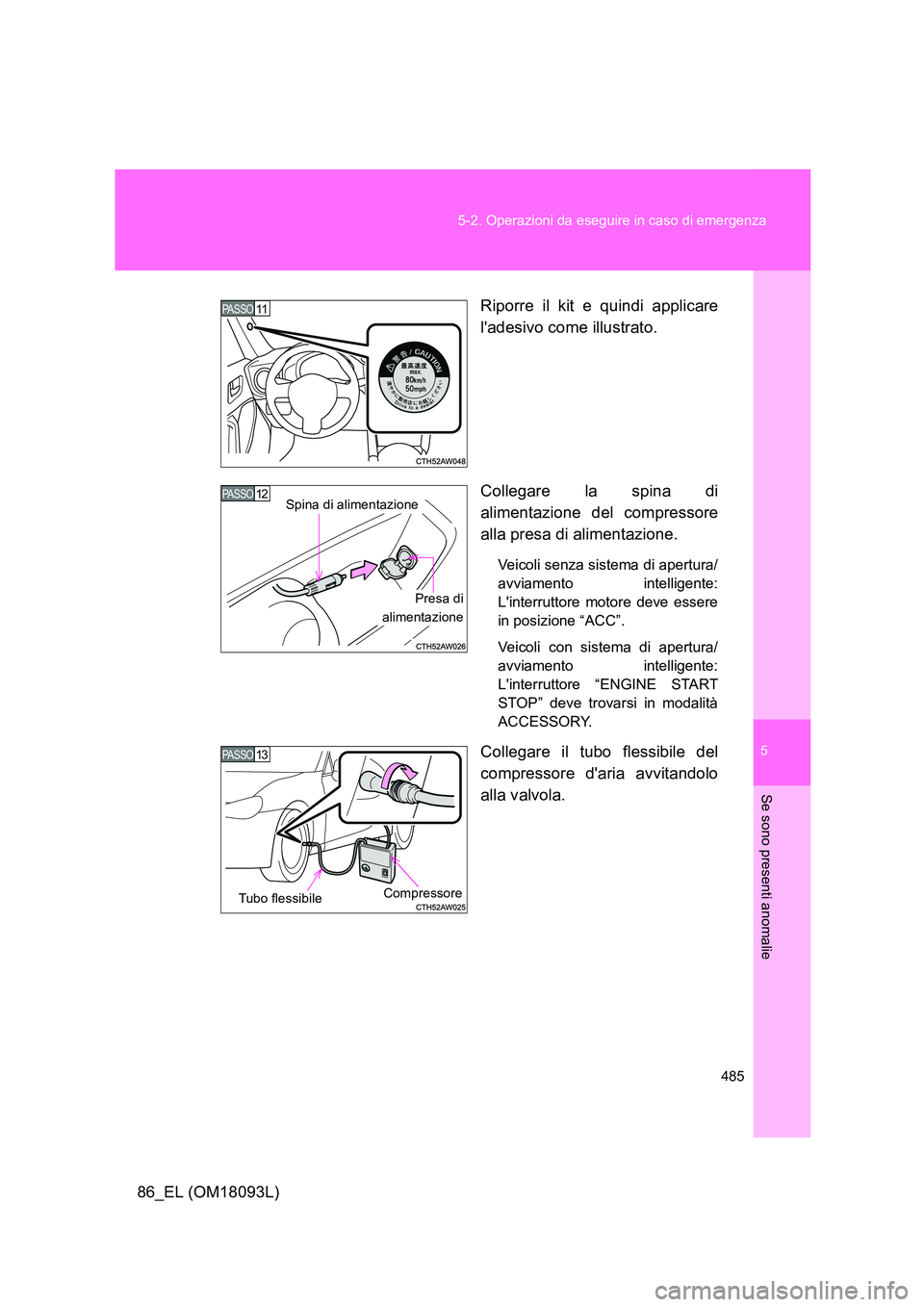

Page 485 of 568

5
485
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18093L)
Riporre il kit e quindi applicare
l'adesivo come illustrato.
Collegare la spina di
alimentazione del compressore
alla presa di alimentazione.
Veicoli senza sistema di apertura/
avviamento intelligente:
L'interruttore motore deve essere
in posizione “ACC”.
Veicoli con sistema di apertura/
avviamento intelligente:
L'interruttore “ENGINE START
STOP” deve trovarsi in modalità
ACCESSORY.
Collegare il tubo flessibile del
compressore d'aria avvitandolo
alla valvola.
PASSO 11
Presa di
alimentazione
PASSO 12Spina di alimentazione
PASSO 13
CompressoreTubo flessibile

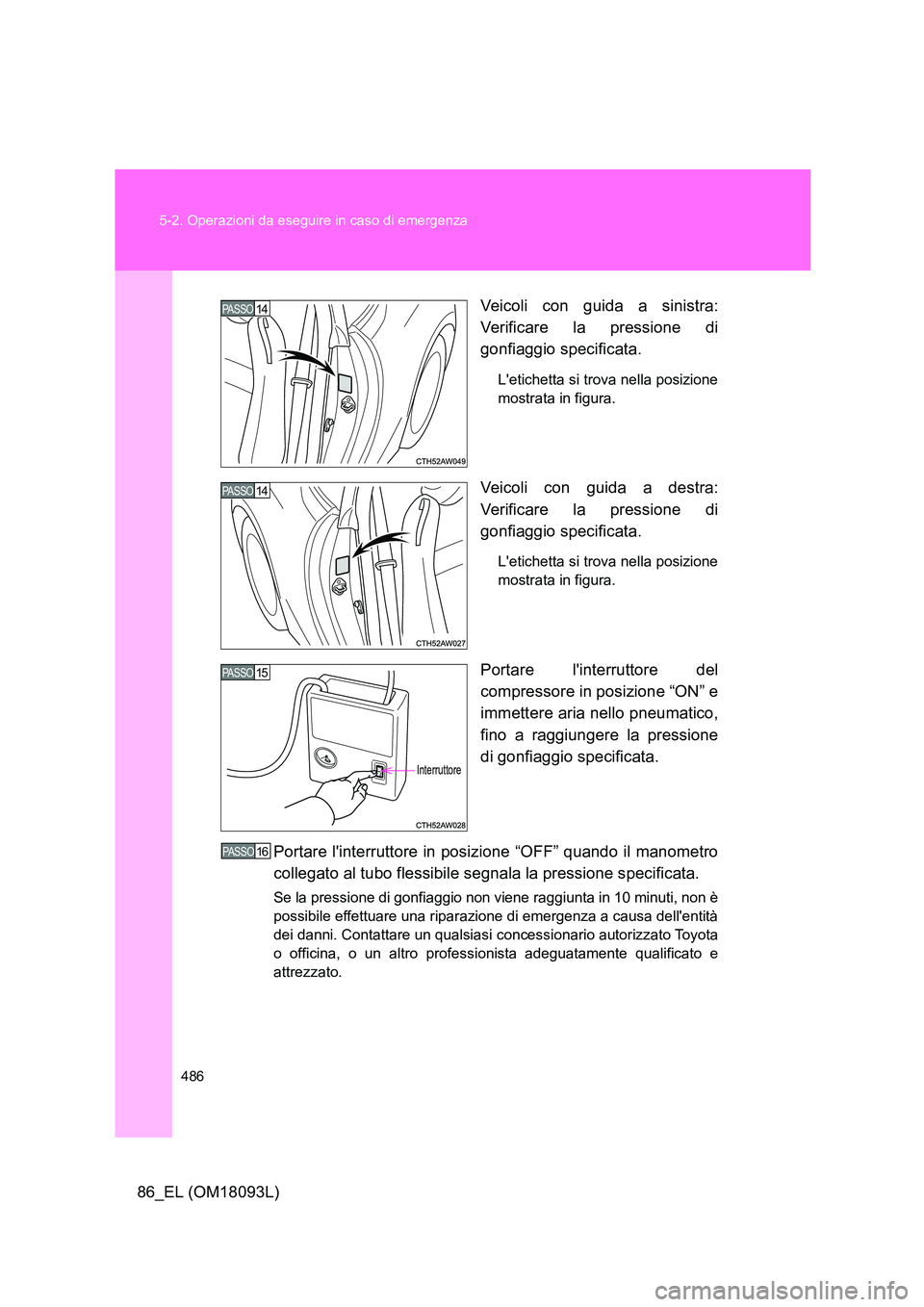

Page 486 of 568

486
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18093L)
Veicoli con guida a sinistra:
Verificare la pressione di
gonfiaggio specificata.
L'etichetta si trova nella posizione
mostrata in figura.
Veicoli con guida a destra:
Verificare la pressione di
gonfiaggio specificata.
L'etichetta si trova nella posizione
mostrata in figura.
Portare l'interruttore del
compressore in posizione “ON” e
immettere aria nello pneumatico,
fino a raggiungere la pressione
di gonfiaggio specificata.
Portare l'interruttore in posizione “OFF” quando il manometro
collegato al tubo flessibile segnala la pressione specificata.
Se la pressione di gonfiaggio non viene raggiunta in 10 minuti, non è
possibile effettuare una riparazione di emergenza a causa dell'entità
dei danni. Contattare un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
PASSO 14
PASSO 14
PASSO 15
Interruttore
PASSO 16

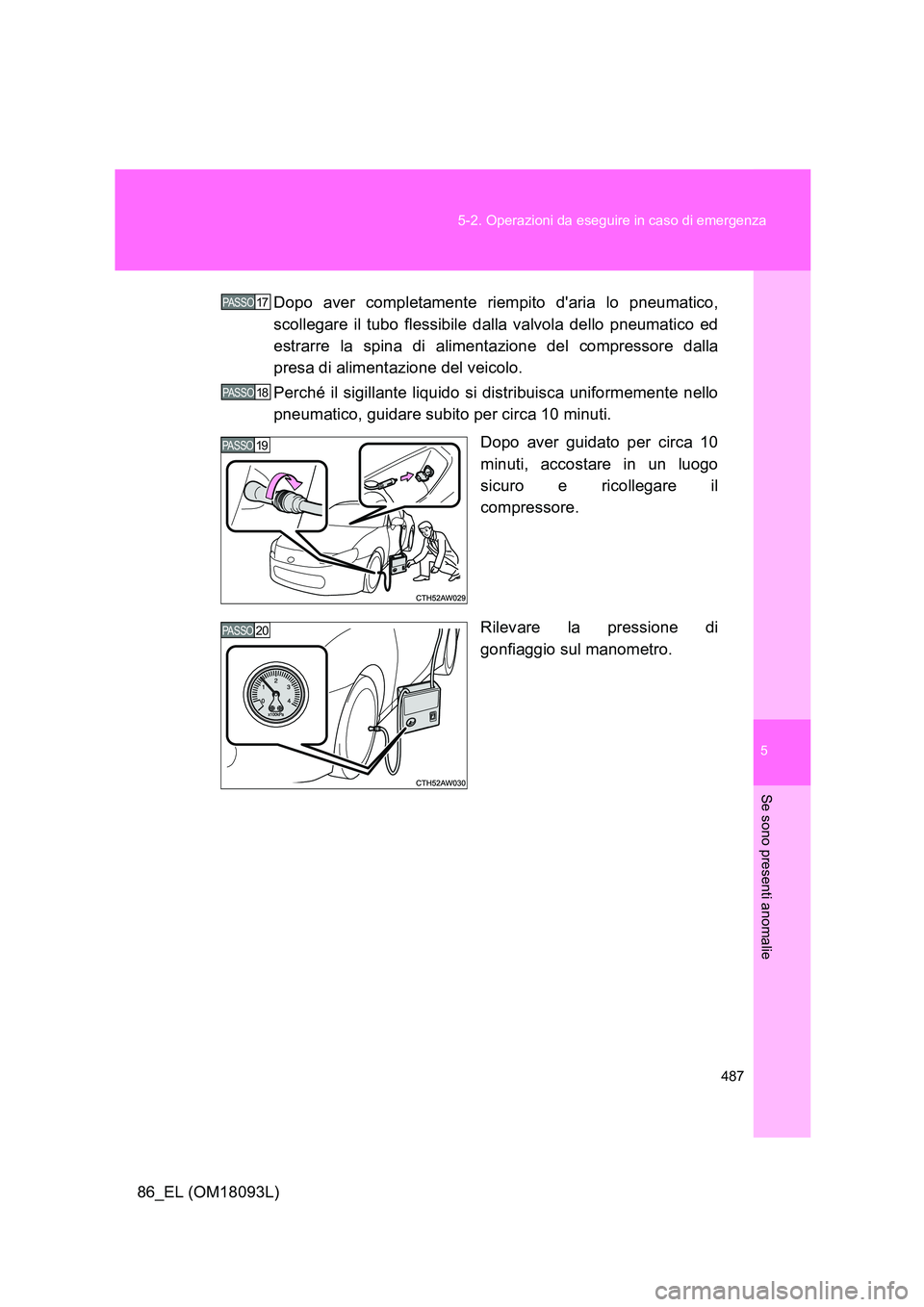

Page 487 of 568

5
487
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18093L)
Dopo aver completamente riempito d'aria lo pneumatico,
scollegare il tubo flessibile dalla valvola dello pneumatico ed
estrarre la spina di alimentazione del compressore dalla
presa di alimentazione del veicolo.
Perché il sigillante liquido si distribuisca uniformemente nello
pneumatico, guidare subito per circa 10 minuti.
Dopo aver guidato per circa 10
minuti, accostare in un luogo
sicuro e ricollegare il
compressore.
Rilevare la pressione di
gonfiaggio sul manometro.
PASSO 17
PASSO 18
PASSO 19
PASSO 20
Page 488 of 568

488
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18093L)
Se la pressione è 130 kPa (1,3
kgf/cm2 o bar, 19 psi) o
superiore, utilizzare il
compressore per inserire aria
fino a raggiungere la pressione
di gonfiaggio specificata.
Se la pressione è inferiore a 130
kPa (1,3 kgf/cm2 o bar, 19 psi), la
riparazione di emergenza
effettuata non è sicura, perché il
danno allo pneumatico è troppo
grave. Non continuare a guidare
il veicolo. Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Cercando di evitare brusche frenate, accelerazioni improvvise
e curve strette, guidare il veicolo con attenzione ad una
velocità inferiore ad 80 km/h fino a raggiungere il più vicino
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato per la
riparazione o la sostituzione dello pneumatico.
PASSO21

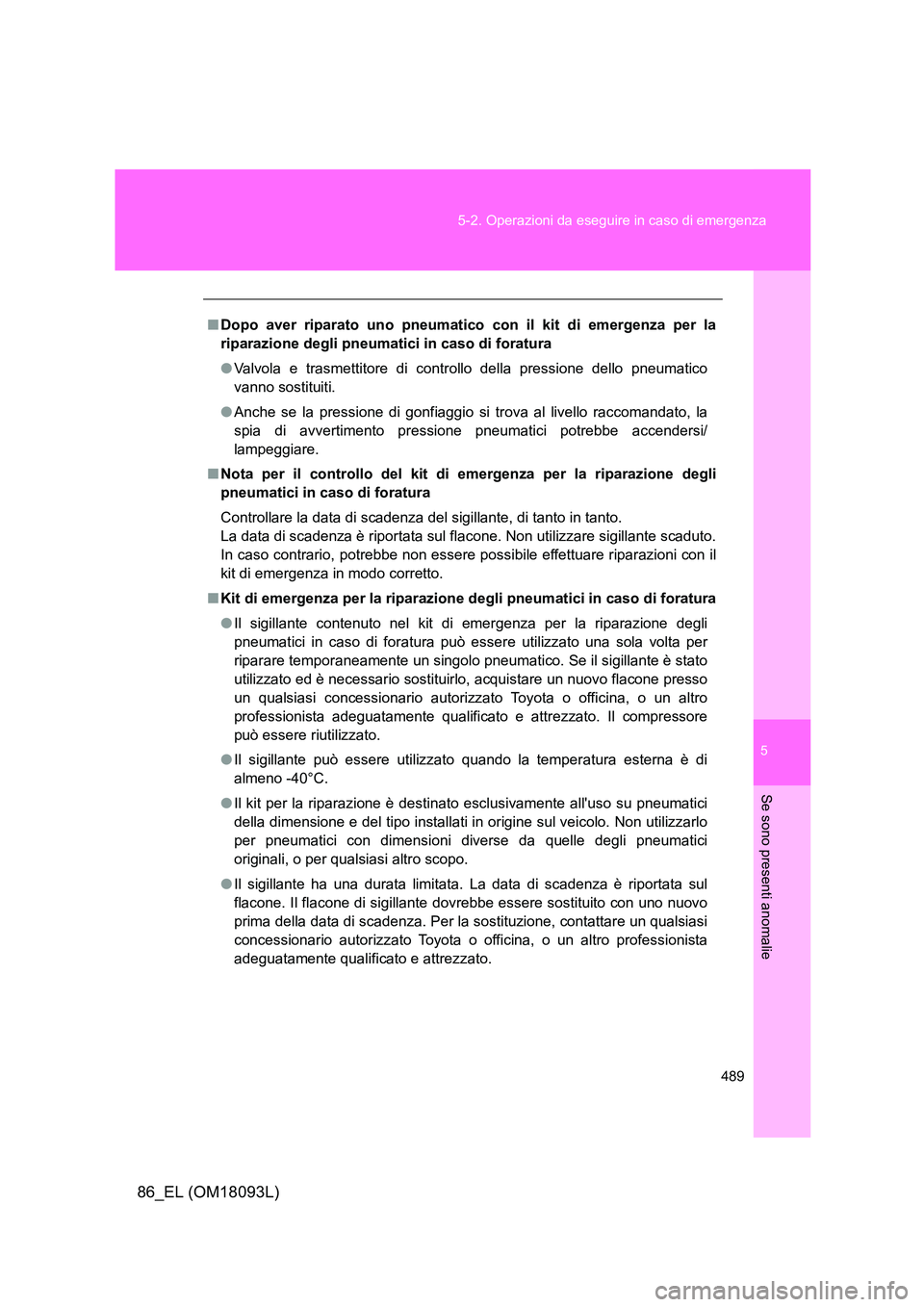

Page 489 of 568

5
489
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18093L)
■ Dopo aver riparato uno pneumatico con il kit di emergenza per la
riparazione degli pneumatici in caso di foratura
● Valvola e trasmettitore di controllo della pressione dello pneumatico
vanno sostituiti.
● Anche se la pressione di gonfiaggio si trova al livello raccomandato, la
spia di avvertimento pressione pneumatici potrebbe accendersi/
lampeggiare.
■ Nota per il controllo del kit di emergenza per la riparazione degli
pneumatici in caso di foratura
Controllare la data di scadenza del sigillante, di tanto in tanto.
La data di scadenza è riportata sul flacone. Non utilizzare sigillante scaduto.
In caso contrario, potrebbe non essere possibile effettuare riparazioni con il
kit di emergenza in modo corretto.
■ Kit di emergenza per la riparazione degli pneumatici in caso di foratura
● Il sigillante contenuto nel kit di emergenza per la riparazione degli
pneumatici in caso di foratura può essere utilizzato una sola volta per
riparare temporaneamente un singolo pneumatico. Se il sigillante è stato
utilizzato ed è necessario sostituirlo, acquistare un nuovo flacone presso
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato. Il compressore
può essere riutilizzato.
● Il sigillante può essere utilizzato quando la temperatura esterna è di
almeno -40°C.
● Il kit per la riparazione è destinato esclusivamente all'uso su pneumatici
della dimensione e del tipo installati in origine sul veicolo. Non utilizzarlo
per pneumatici con dimensioni diverse da quelle degli pneumatici
originali, o per qualsiasi altro scopo.
● Il sigillante ha una durata limitata. La data di scadenza è riportata sul
flacone. Il flacone di sigillante dov rebbe essere sostituito con uno nuovo
prima della data di scadenza. Per la sostituzione, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Page 490 of 568

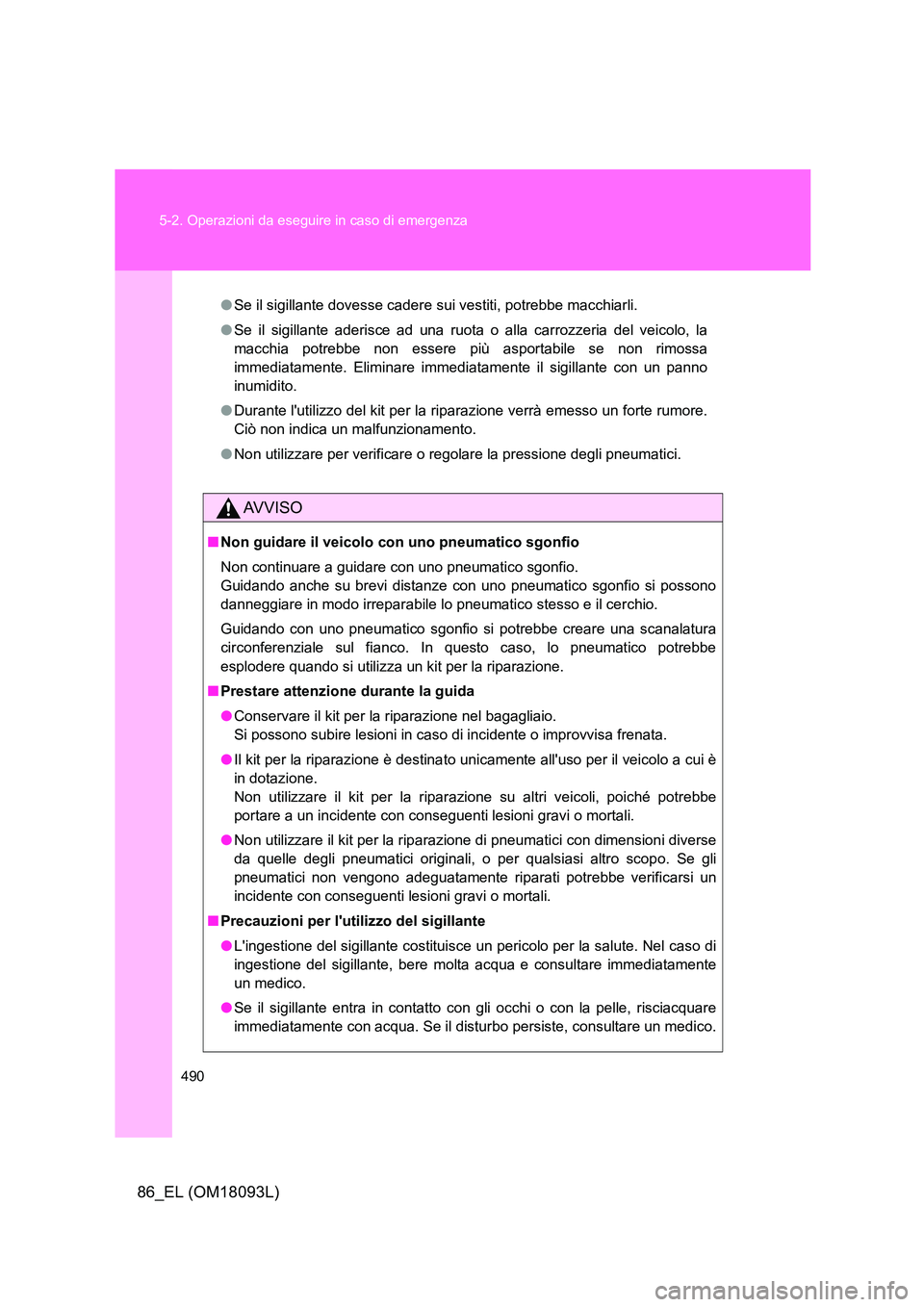

490
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18093L)
● Se il sigillante dovesse cadere sui vestiti, potrebbe macchiarli.
● Se il sigillante aderisce ad una ruota o alla carrozzeria del veicolo, la
macchia potrebbe non essere più asportabile se non rimossa
immediatamente. Eliminare immediatamente il sigillante con un panno
inumidito.
● Durante l'utilizzo del kit per la riparazione verrà emesso un forte rumore.
Ciò non indica un malfunzionamento.
● Non utilizzare per verificare o regolare la pressione degli pneumatici.
AVVISO
■Non guidare il veicolo con uno pneumatico sgonfio
Non continuare a guidare con uno pneumatico sgonfio.
Guidando anche su brevi distanze con uno pneumatico sgonfio si possono
danneggiare in modo irreparabile lo pneumatico stesso e il cerchio.
Guidando con uno pneumatico sgonfio si potrebbe creare una scanalatura
circonferenziale sul fianco. In questo caso, lo pneumatico potrebbe
esplodere quando si utilizza un kit per la riparazione.
■ Prestare attenzione durante la guida
● Conservare il kit per la riparazione nel bagagliaio.
Si possono subire lesioni in caso di incidente o improvvisa frenata.
● Il kit per la riparazione è destinato unicamente all'uso per il veicolo a cui è
in dotazione.
Non utilizzare il kit per la riparazione su altri veicoli, poiché potrebbe
portare a un incidente con conseguenti lesioni gravi o mortali.
● Non utilizzare il kit per la riparazione di pneumatici con dimensioni diverse
da quelle degli pneumatici originali, o per qualsiasi altro scopo. Se gli
pneumatici non vengono adeguatamente riparati potrebbe verificarsi un
incidente con conseguenti lesioni gravi o mortali.
■ Precauzioni per l'utilizzo del sigillante
● L'ingestione del sigillante costituisce un pericolo per la salute. Nel caso di
ingestione del sigillante, bere molta acqua e consultare immediatamente
un medico.
● Se il sigillante entra in contatto con gli occhi o con la pelle, risciacquare
immediatamente con acqua. Se il disturbo persiste, consultare un medico.
