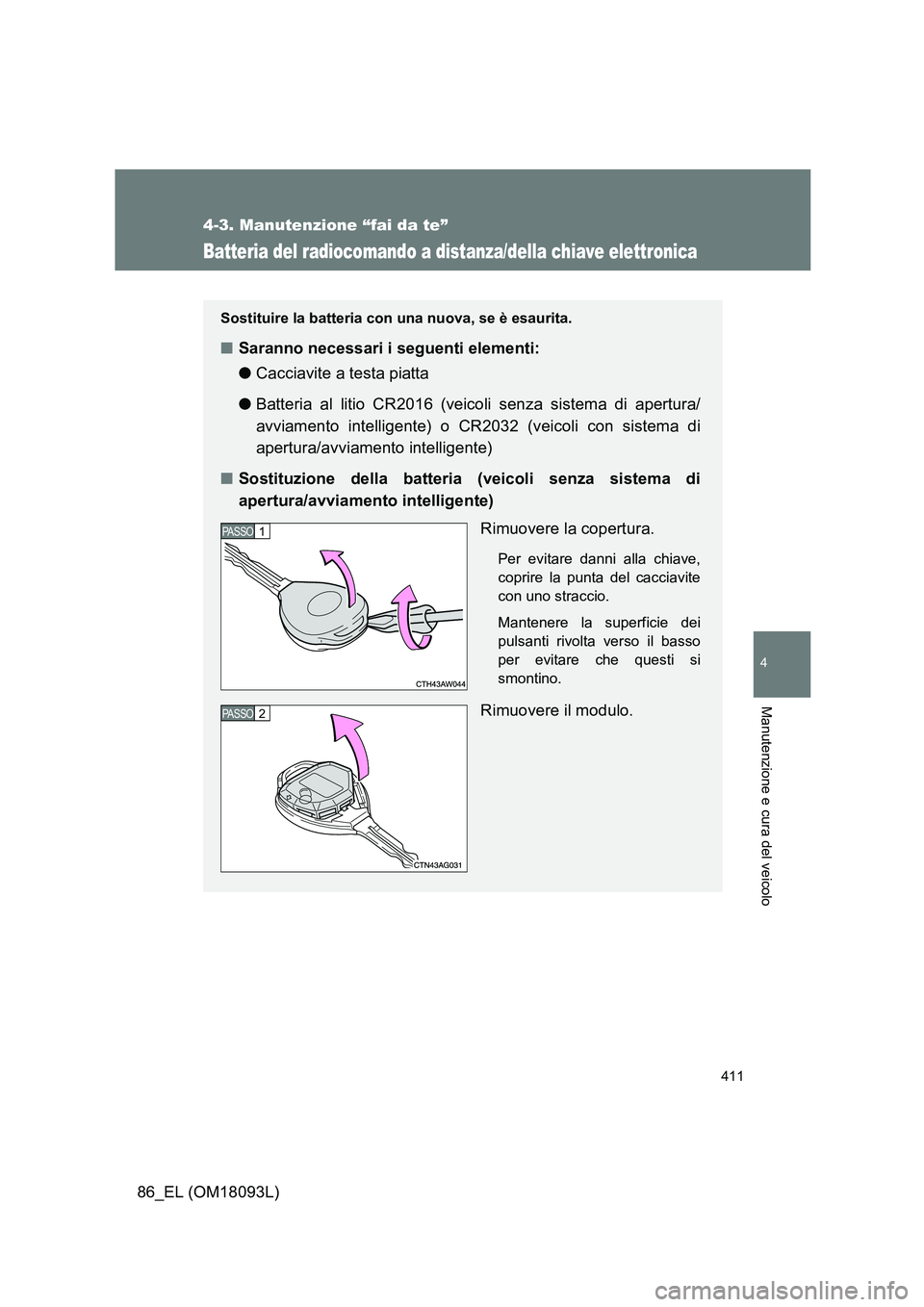

TOYOTA GT86 2018 Manuale duso (in Italian)

411
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)
Batteria del radiocomando a distanza/della chiave elettronica
Sostituire la batteria con una nuova, se è esaurita.
■Saranno necessari i seguenti elementi:
● Cacciavite a testa piatta
● Batteria al litio CR2016 (veicoli senza sistema di apertura/
avviamento intelligente) o CR2032 (veicoli con sistema di
apertura/avviamento intelligente)
■ Sostituzione della batteria (veicoli senza sistema di
apertura/avviamento intelligente)
Rimuovere la copertura.
Per evitare danni alla chiave,
coprire la punta del cacciavite
con uno straccio.
Mantenere la superficie dei
pulsanti rivolta verso il basso
per evitare che questi si
smontino.
Rimuovere il modulo.
PASSO 1
PASSO 2

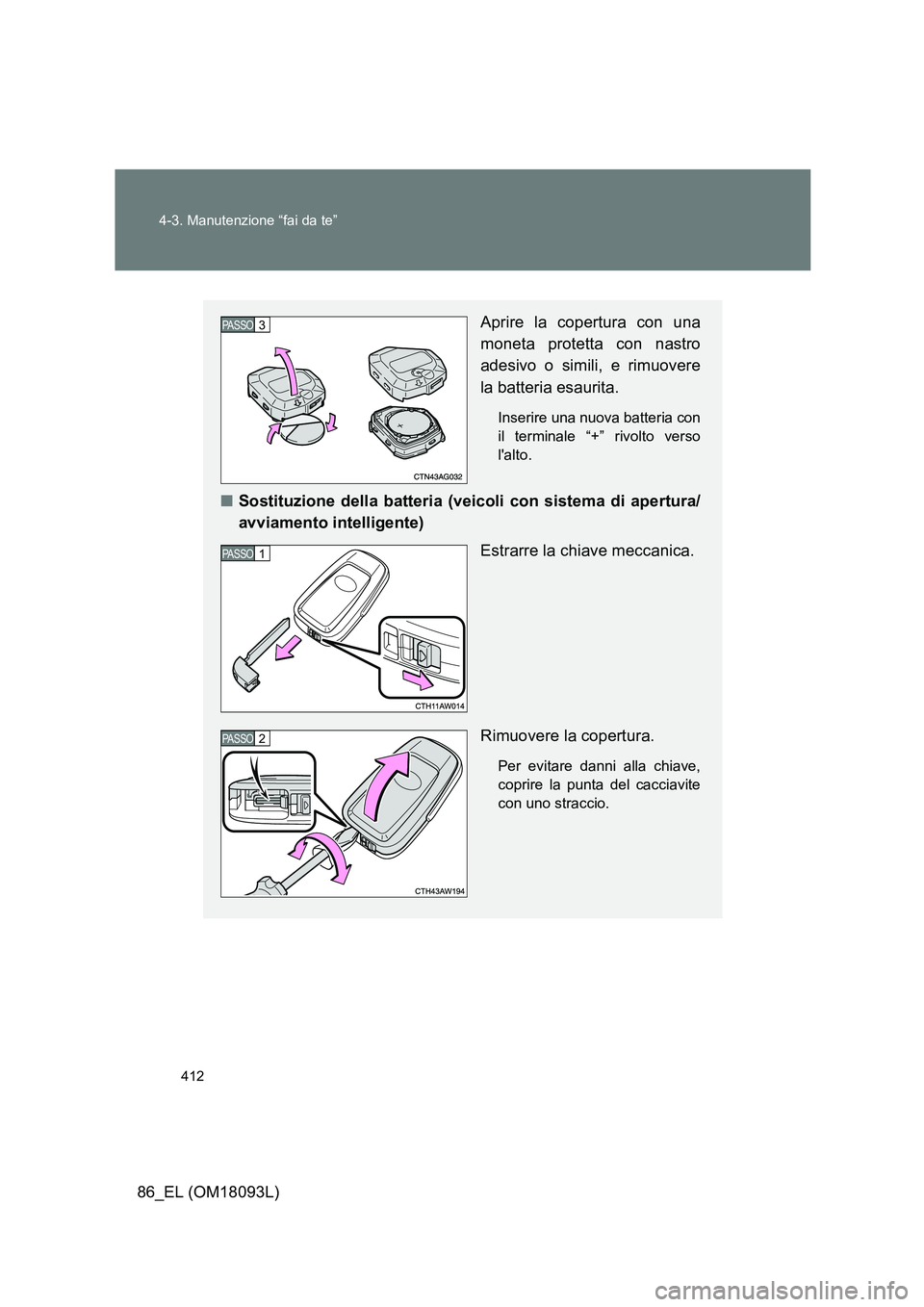

412
4-3. Manutenzione “fai da te”
86_EL (OM18093L)
Aprire la copertura con una
moneta protetta con nastro
adesivo o simili, e rimuovere
la batteria esaurita.
Inserire una nuova batteria con
il terminale “+” rivolto verso
l'alto.
■ Sostituzione della batteria (veicoli con sistema di apertura/
avviamento intelligente)
Estrarre la chiave meccanica.
Rimuovere la copertura.
Per evitare danni alla chiave,
coprire la punta del cacciavite
con uno straccio.
PASSO 3
PASSO 1
PASSO 2

413
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

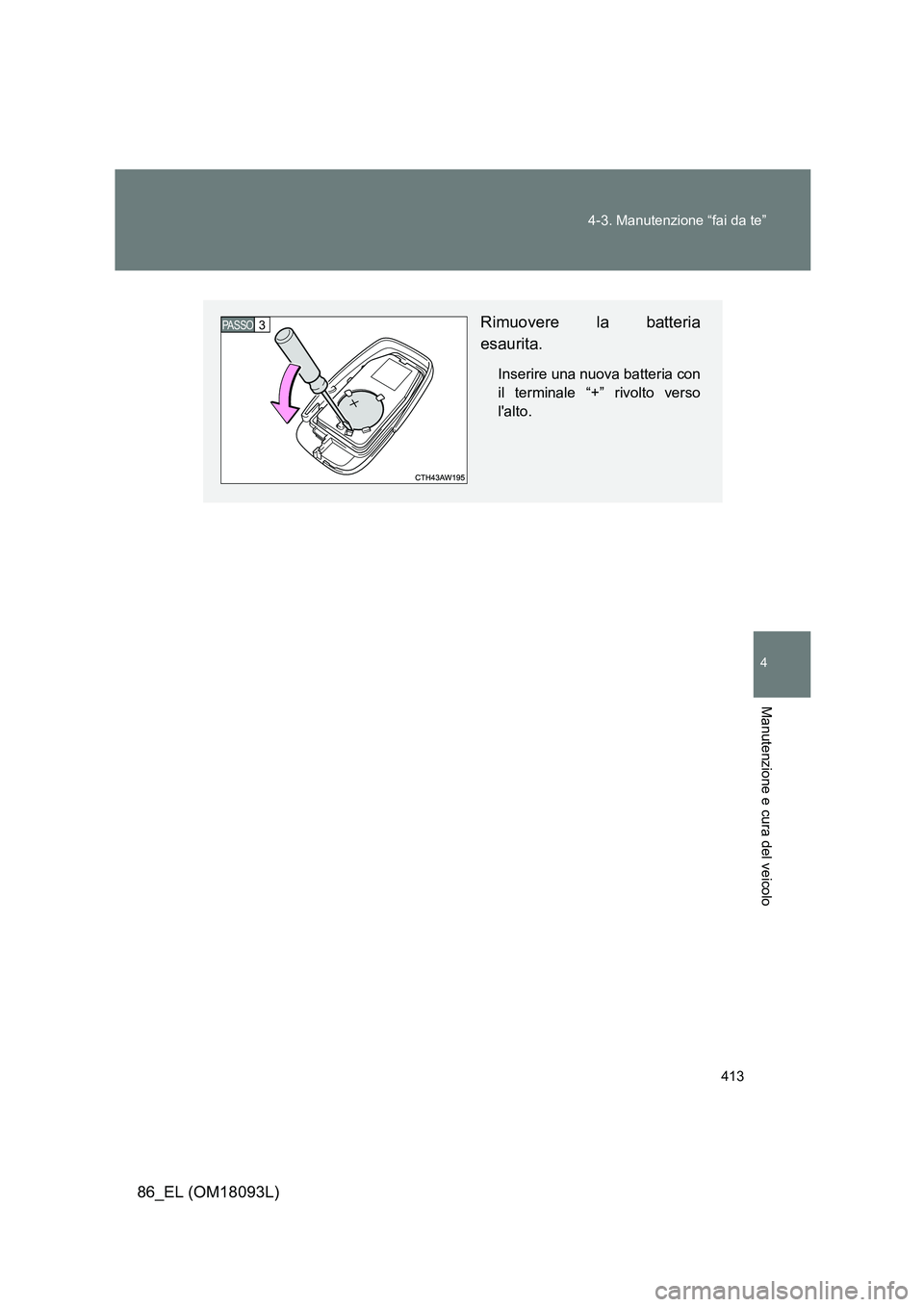

Rimuovere la batteria
esaurita.
Inserire una nuova batteria con
il terminale “+” rivolto verso
l'alto.
PASSO 3

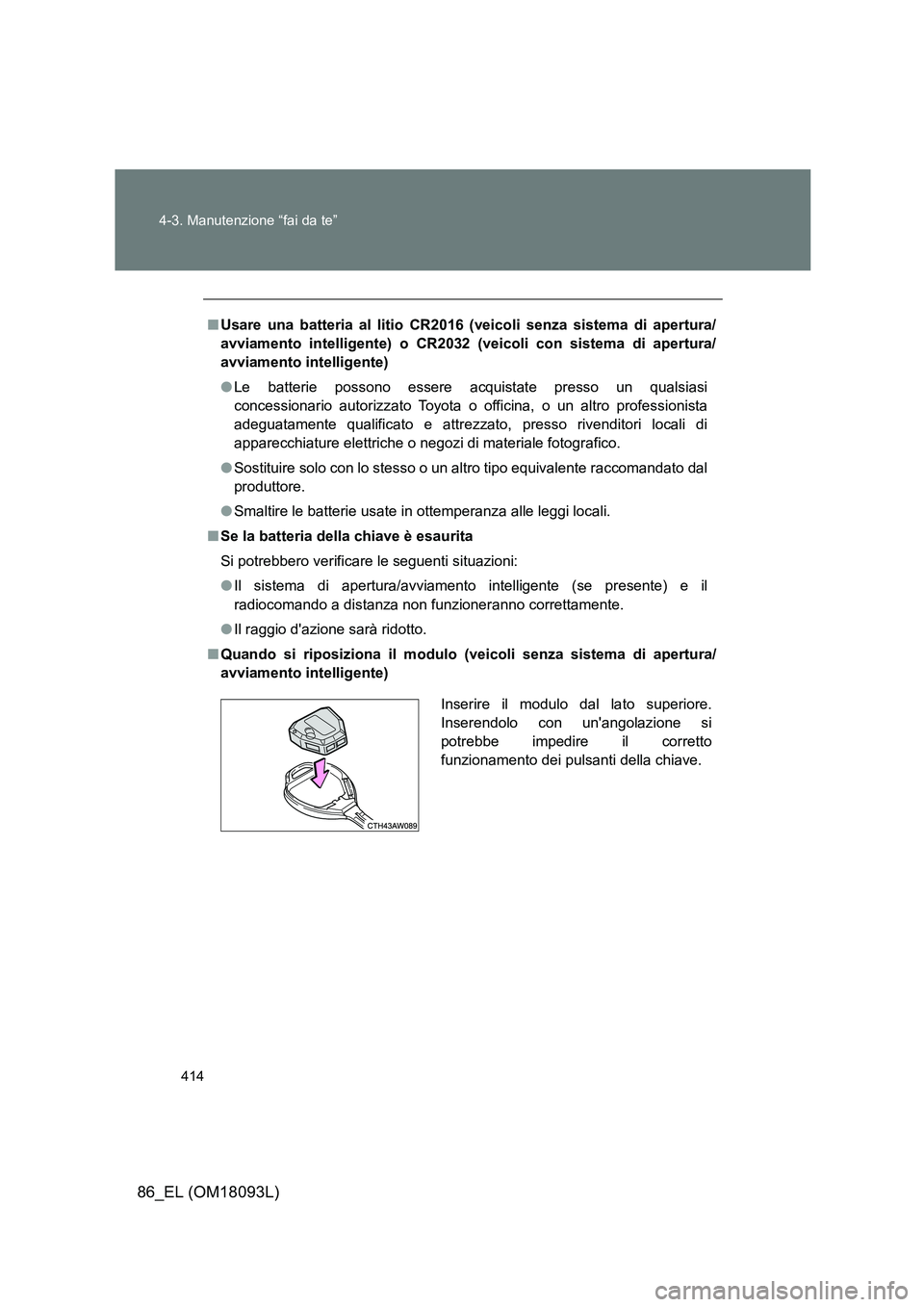

414
4-3. Manutenzione “fai da te”
86_EL (OM18093L)
■ Usare una batteria al litio CR2016 (veicoli senza sistema di apertura/
avviamento intelligente) o CR2032 (veicoli con sistema di apertura/
avviamento intelligente)
● Le batterie possono essere acquistate presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, presso rivenditori locali di
apparecchiature elettriche o negozi di materiale fotografico.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal
produttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è esaurita
Si potrebbero verificare le seguenti situazioni:
● Il sistema di apertura/avviamento intelligente (se presente) e il
radiocomando a distanza non funzioneranno correttamente.
● Il raggio d'azione sarà ridotto.
■ Quando si riposiziona il modulo (veicoli senza sistema di apertura/
avviamento intelligente)
Inserire il modulo dal lato superiore.
Inserendolo con un'angolazione si
potrebbe impedire il corretto
funzionamento dei pulsanti della chiave.

415
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

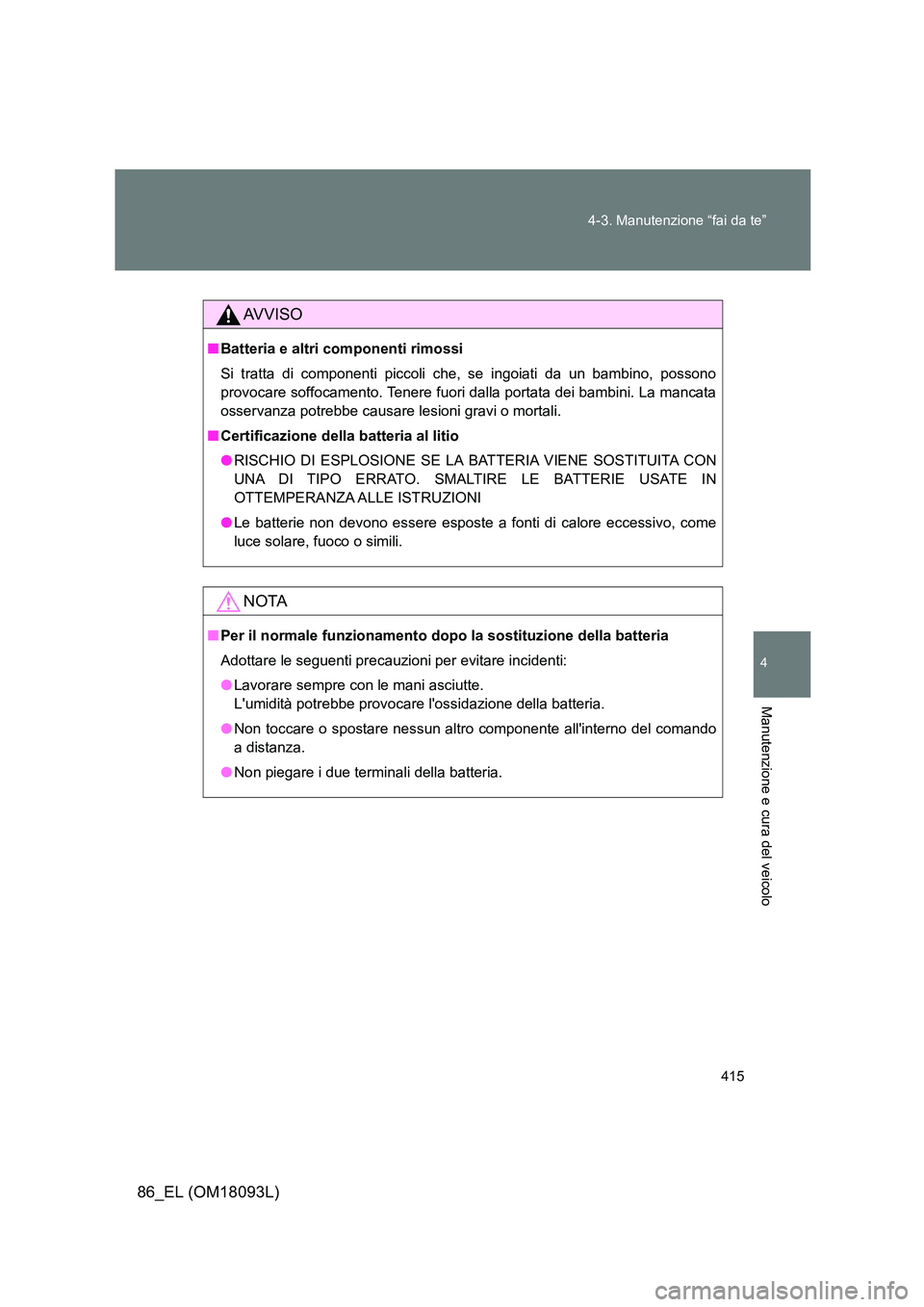

AVVISO
■ Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati da un bambino, possono
provocare soffocamento. Tenere fuori dal la portata dei bambini. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
■ Certificazione della batteria al litio
● RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON
UNA DI TIPO ERRATO. SMALTIRE LE BATTERIE USATE IN
OTTEMPERANZA ALLE ISTRUZIONI
● Le batterie non devono essere esposte a fonti di calore eccessivo, come
luce solare, fuoco o simili.
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Adottare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L'umidità potrebbe provocare l'ossidazione della batteria.
● Non toccare o spostare nessun altro componente all'interno del comando
a distanza.
● Non piegare i due terminali della batteria.

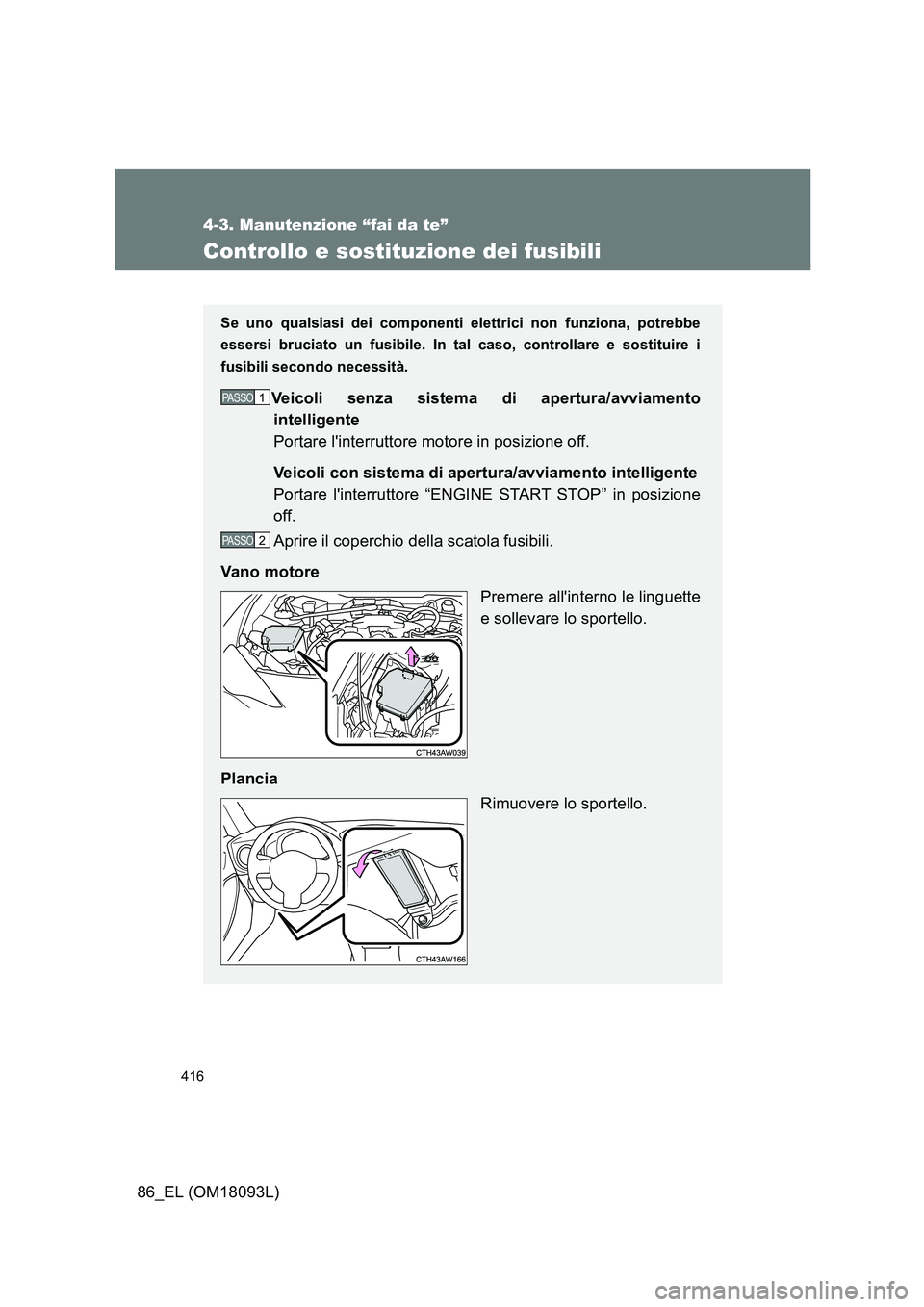

416
4-3. Manutenzione “fai da te”
86_EL (OM18093L)
Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. In tal caso, controllare e sostituire i
fusibili secondo necessità.
Veicoli senza sistema di apertura/avviamento
intelligente
Portare l'interruttore motore in posizione off.
Veicoli con sistema di apertura/avviamento intelligente
Portare l'interruttore “ENGINE START STOP” in posizione
off.
Aprire il coperchio della scatola fusibili.
Van o mo tor e
Premere all'interno le linguette
e sollevare lo sportello.
Plancia
Rimuovere lo sportello.
PASSO 1
PASSO 2

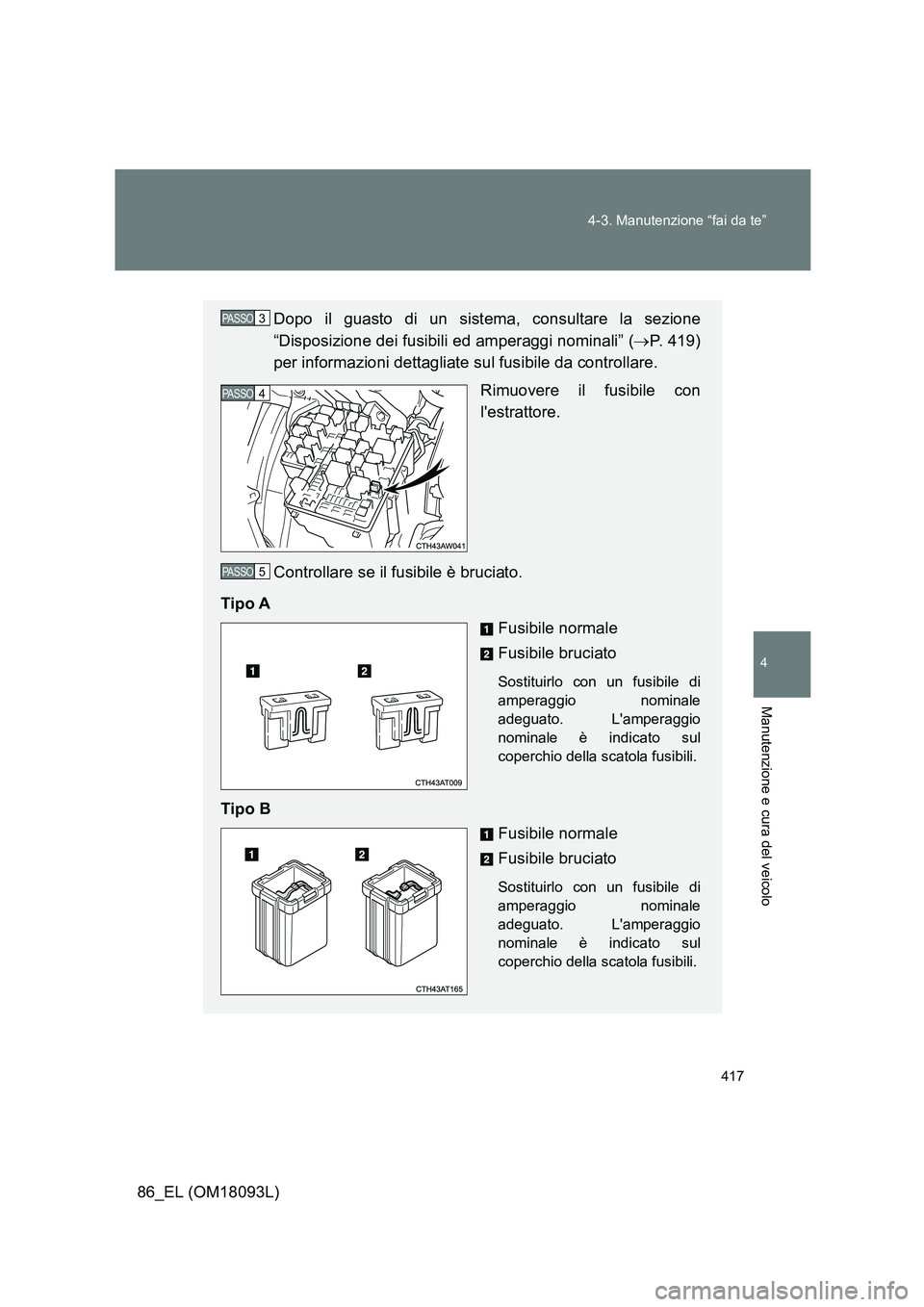

417
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)
Dopo il guasto di un sistema, consultare la sezione
“Disposizione dei fusibili ed amperaggi nominali” ( P. 419)
per informazioni dettagliate sul fusibile da controllare.
Rimuovere il fusibile con
l'estrattore.
Controllare se il fusibile è bruciato.
Tipo A
Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L'amperaggio
nominale è indicato sul
coperchio della scatola fusibili.
Tipo B
Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L'amperaggio
nominale è indicato sul
coperchio della scatola fusibili.
PASSO 3
PASSO 4
PASSO 5

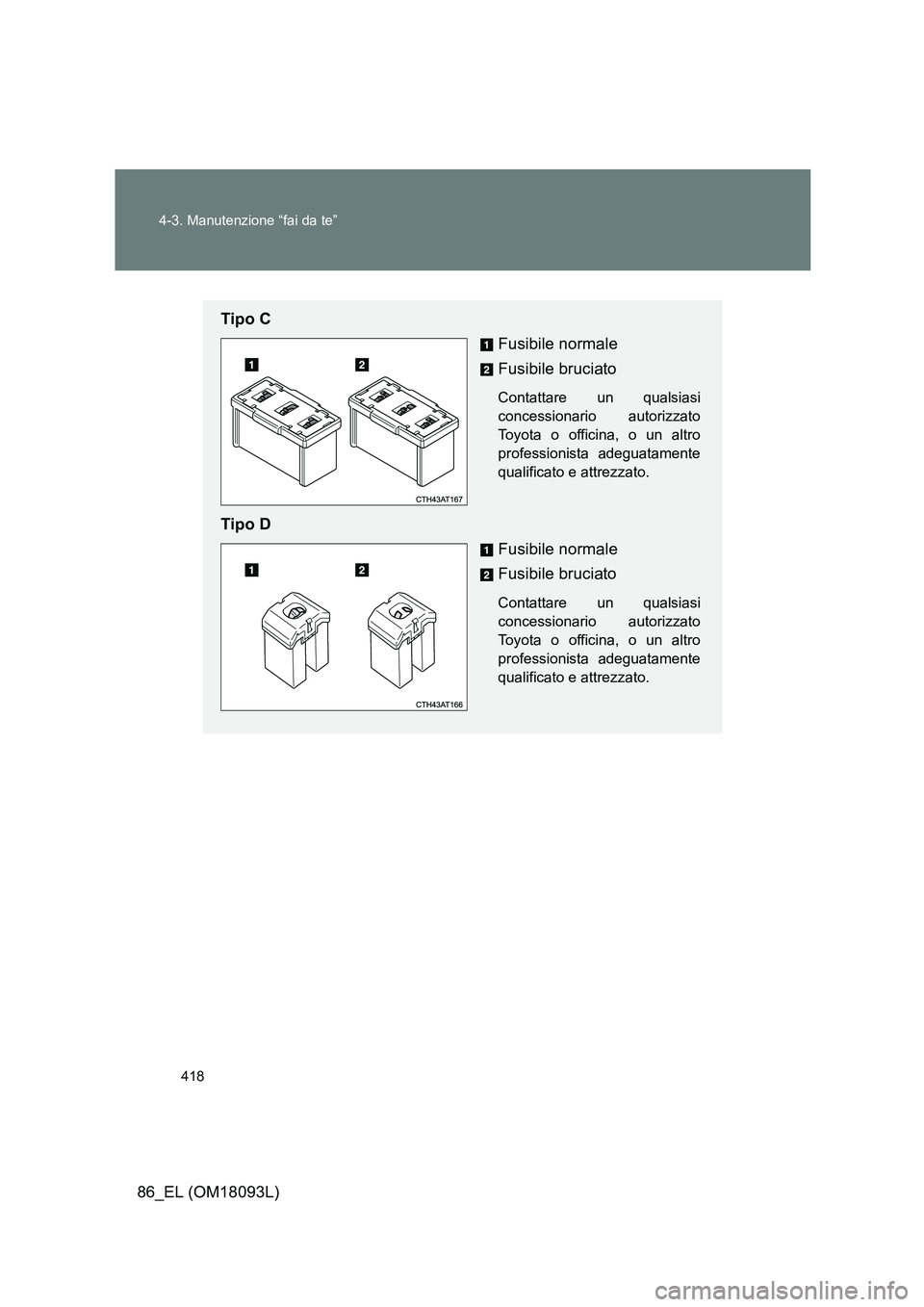

418
4-3. Manutenzione “fai da te”
86_EL (OM18093L)
Tipo C
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Tipo D
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.

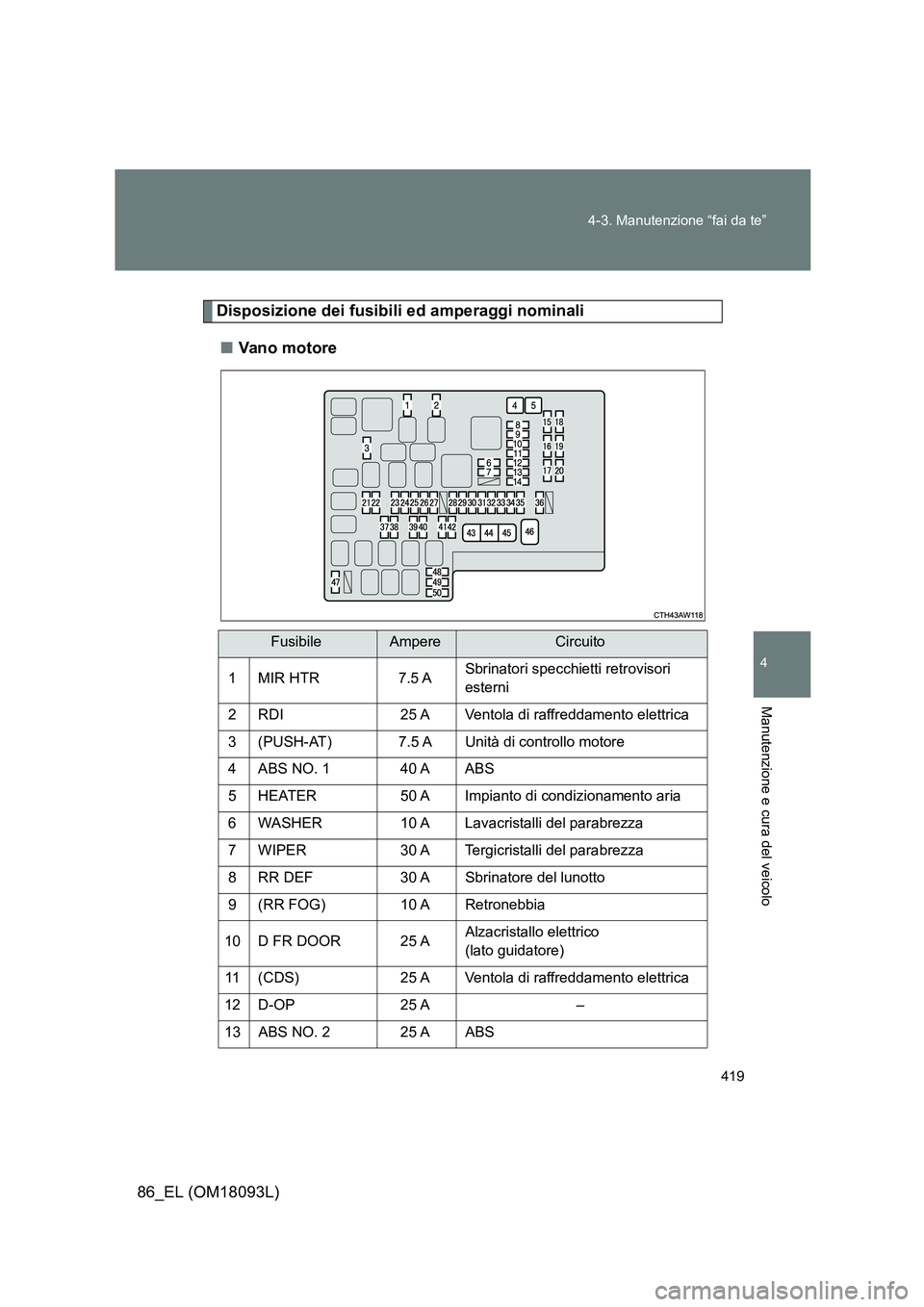

419
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)
Disposizione dei fusibili ed amperaggi nominali
■ Van o m o tore
FusibileAmpereCircuito
1 MIR HTR 7.5 A Sbrinatori specchietti retrovisori
esterni
2 RDI 25 A Ventola di raffreddamento elettrica
3 (PUSH-AT) 7.5 A Unità di controllo motore
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Impianto di condizionamento aria
6 WASHER 10 A Lavacristalli del parabrezza
7 WIPER 30 A Tergicristalli del parabrezza
8 RR DEF 30 A Sbrinatore del lunotto
9 (RR FOG) 10 A Retronebbia
10 D FR DOOR 25 A Alzacristallo elettrico
(lato guidatore)
11 (CDS) 25 A Ventola di raffreddamento elettrica
12 D-OP 25 A ‒
13 ABS NO. 2 25 A ABS

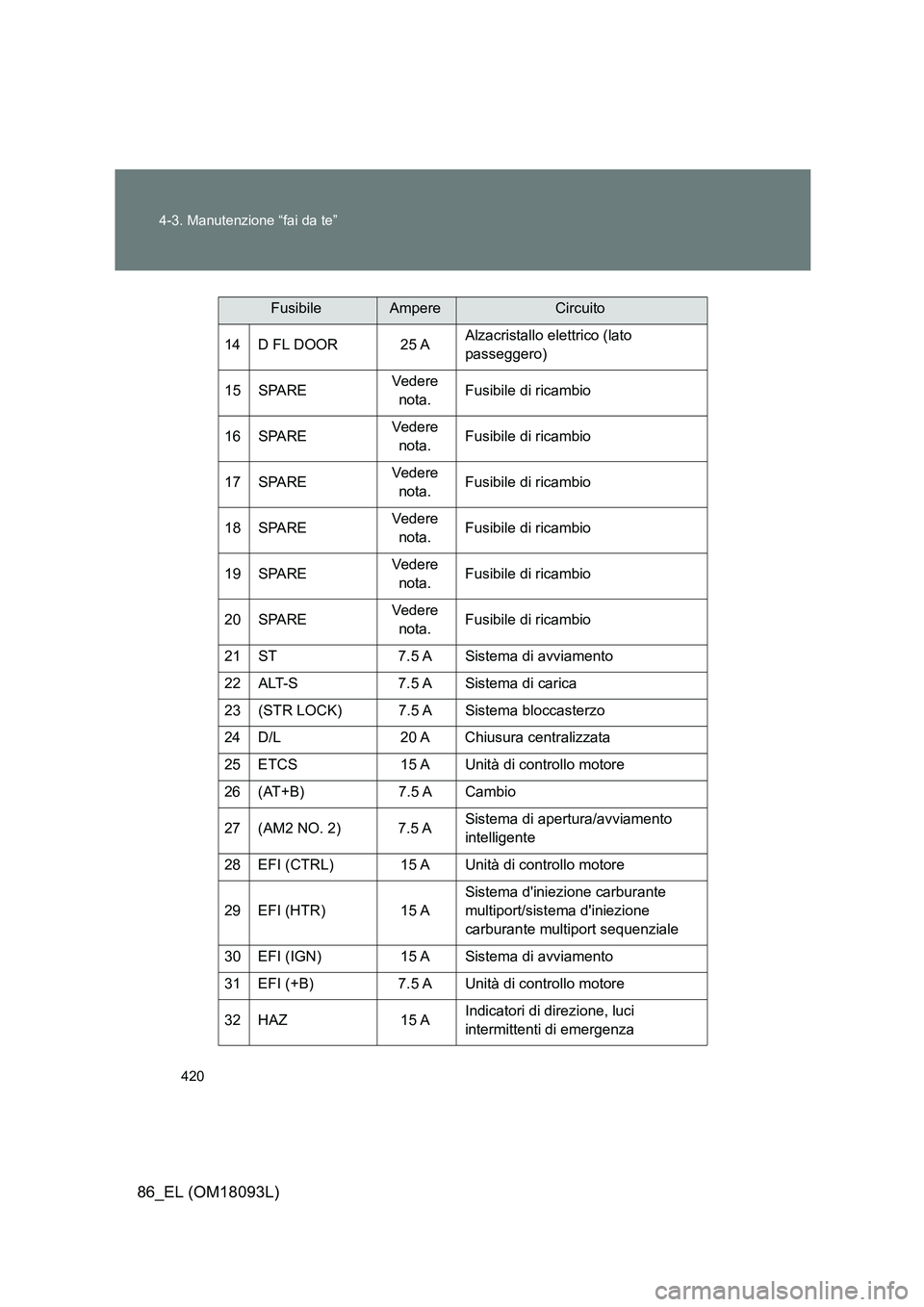

420
4-3. Manutenzione “fai da te”
86_EL (OM18093L)
14 D FL DOOR 25 A Alzacristallo elettrico (lato
passeggero)
15 SPARE Vedere
nota. Fusibile di ricambio
16 SPARE Vedere
nota. Fusibile di ricambio
17 SPARE Vedere
nota. Fusibile di ricambio
18 SPARE Vedere
nota. Fusibile di ricambio
19 SPARE Vedere
nota. Fusibile di ricambio
20 SPARE Vedere
nota. Fusibile di ricambio
21 ST 7.5 A Sistema di avviamento
22 ALT-S 7.5 A Sistema di carica
23 (STR LOCK) 7.5 A Sistema bloccasterzo
24 D/L 20 A Chiusura centralizzata
25 ETCS 15 A Unità di controllo motore
26 (AT+B) 7.5 A Cambio
27 (AM2 NO. 2) 7.5 A Sistema di apertura/avviamento
intelligente
28 EFI (CTRL) 15 A Unità di controllo motore
29 EFI (HTR) 15 A
Sistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
30 EFI (IGN) 15 A Sistema di avviamento
31 EFI (+B) 7.5 A Unità di controllo motore
32 HAZ 15 A Indicatori di direzione, luci
intermittenti di emergenza
FusibileAmpereCircuito
