421
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

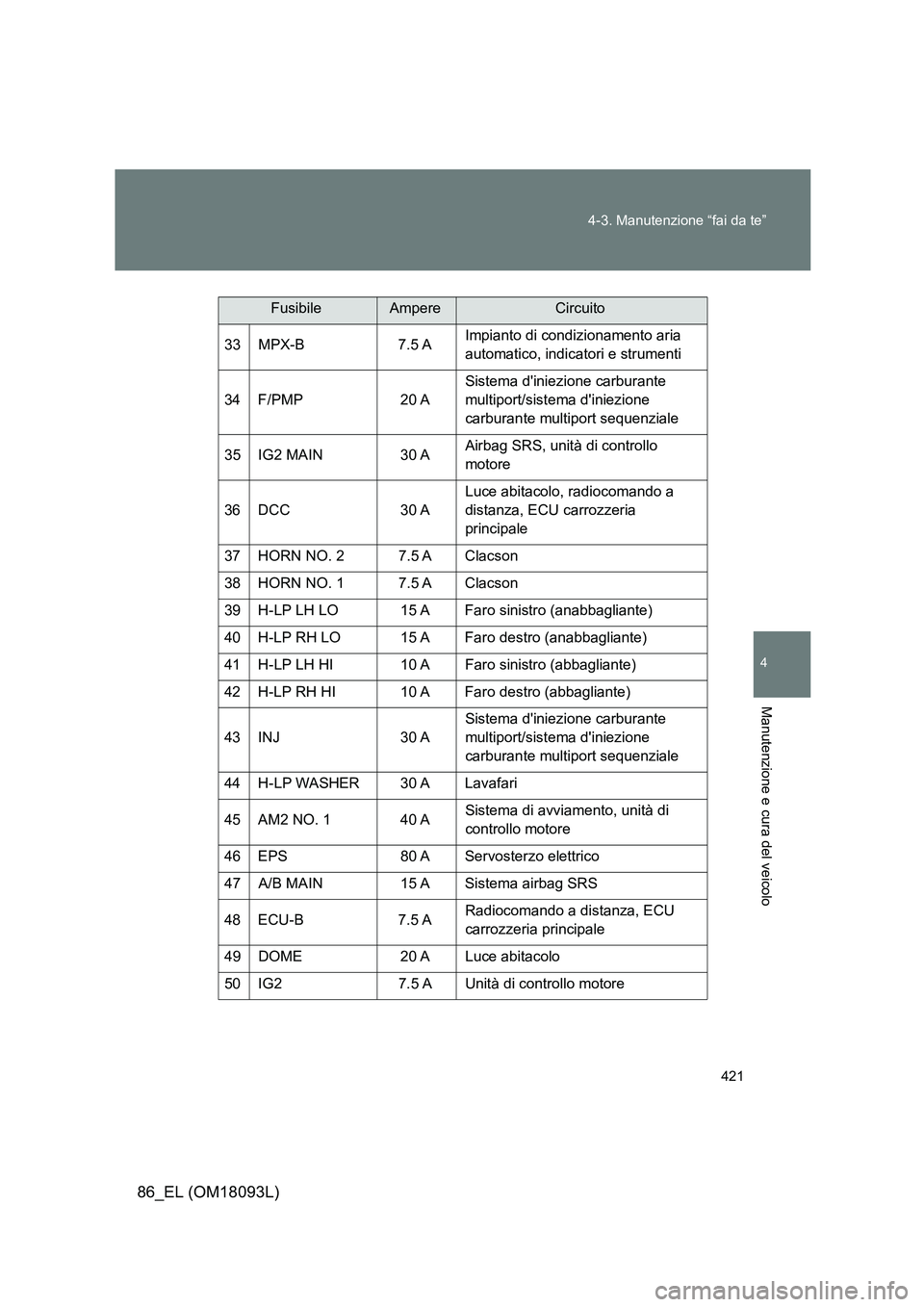

33 MPX-B 7.5 A Impianto di condizionamento aria
automatico, indicatori e strumenti
34 F/PMP 20 A
Sistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
35 IG2 MAIN 30 A Airbag SRS, unità di controllo
motore
36 DCC 30 A
Luce abitacolo, radiocomando a
distanza, ECU carrozzeria
principale
37 HORN NO. 2 7.5 A Clacson
38 HORN NO. 1 7.5 A Clacson
39 H-LP LH LO 15 A Faro sinistro (anabbagliante)
40 H-LP RH LO 15 A Faro destro (anabbagliante)
41 H-LP LH HI 10 A Faro sinistro (abbagliante)
42 H-LP RH HI 10 A Faro destro (abbagliante)
43 INJ 30 A
Sistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
44 H-LP WASHER 30 A Lavafari
45 AM2 NO. 1 40 A Sistema di avviamento, unità di
controllo motore
46 EPS 80 A Servosterzo elettrico
47 A/B MAIN 15 A Sistema airbag SRS
48 ECU-B 7.5 A Radiocomando a distanza, ECU
carrozzeria principale
49 DOME 20 A Luce abitacolo
50 IG2 7.5 A Unità di controllo motore
FusibileAmpereCircuito

422
4-3. Manutenzione “fai da te”
86_EL (OM18093L)

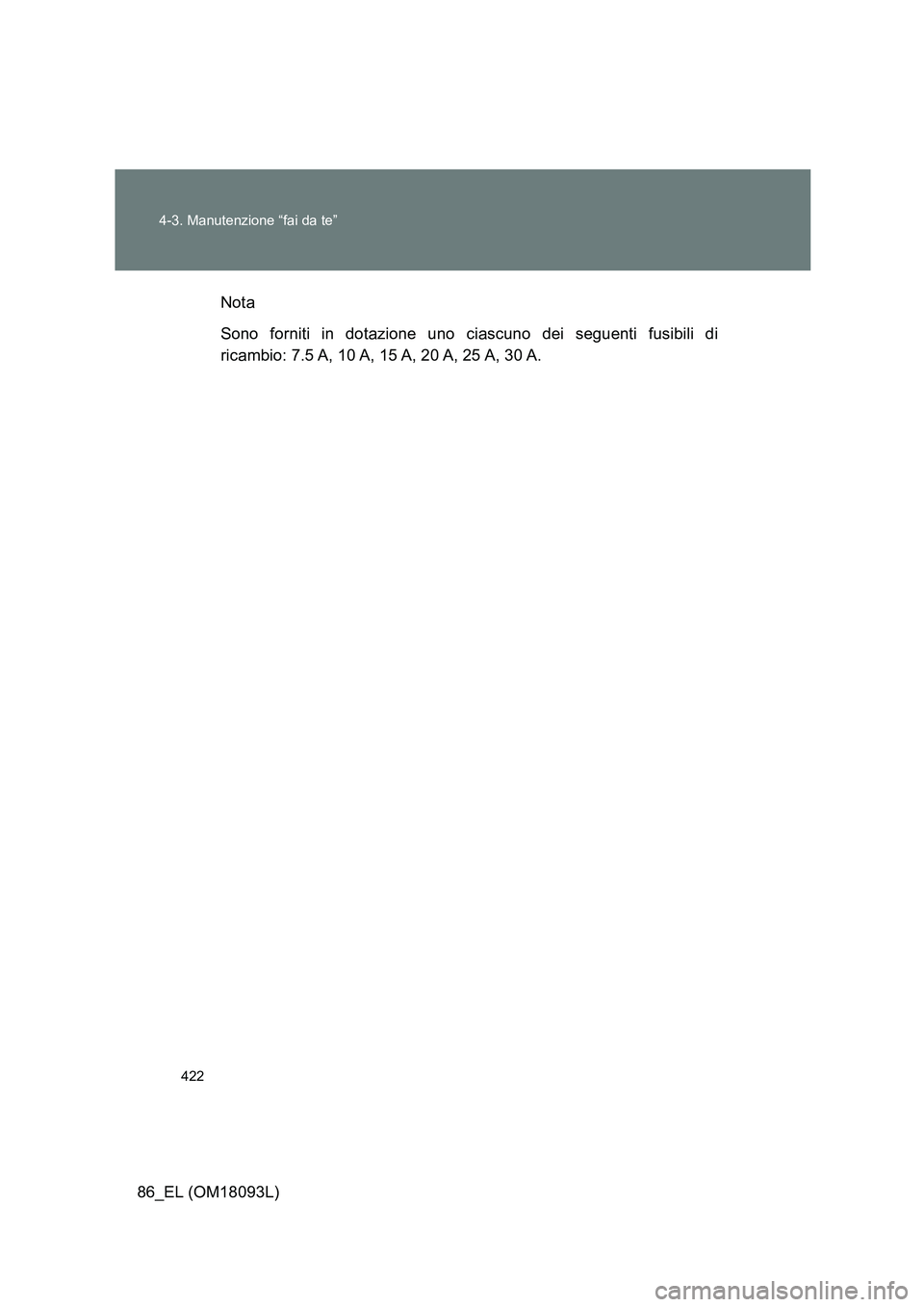

Nota
Sono forniti in dotazione uno ciascuno dei seguenti fusibili di
ricambio: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.

423
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

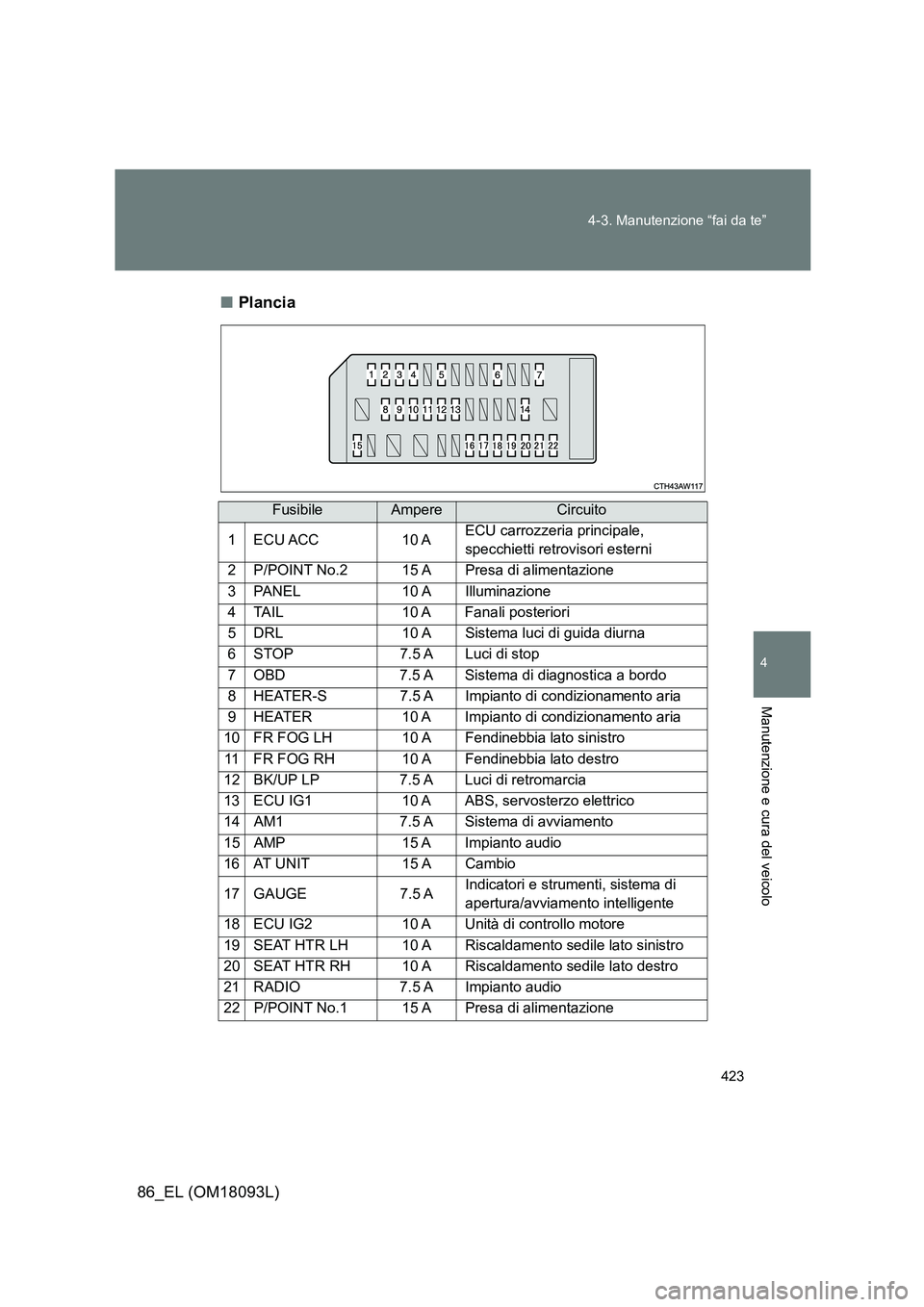

■ Plancia
FusibileAmpereCircuito
1 ECU ACC 10 A ECU carrozzeria principale,
specchietti retrovisori esterni
2 P/POINT No.2 15 A Presa di alimentazione
3 PANEL 10 A Illuminazione
4 TAIL 10 A Fanali posteriori
5 DRL 10 A Sistema luci di guida diurna
6 STOP 7.5 A Luci di stop
7 OBD 7.5 A Sistema di diagnostica a bordo
8 HEATER-S 7.5 A Impianto di condizionamento aria
9 HEATER 10 A Impianto di condizionamento aria
10 FR FOG LH 10 A Fendinebbia lato sinistro
11 FR FOG RH 10 A Fendinebbia lato destro
12 BK/UP LP 7.5 A Luci di retromarcia
13 ECU IG1 10 A ABS, servosterzo elettrico
14 AM1 7.5 A Sistema di avviamento
15 AMP 15 A Impianto audio
16 AT UNIT 15 A Cambio
17 GAUGE 7.5 A Indicatori e strumenti, sistema di
apertura/avviamento intelligente
18 ECU IG2 10 A Unità di controllo motore
19 SEAT HTR LH 10 A Riscaldamento sedile lato sinistro
20 SEAT HTR RH 10 A Riscaldamento sedile lato destro
21 RADIO 7.5 A Impianto audio
22 P/POINT No.1 15 A Presa di alimentazione

424
4-3. Manutenzione “fai da te”
86_EL (OM18093L)

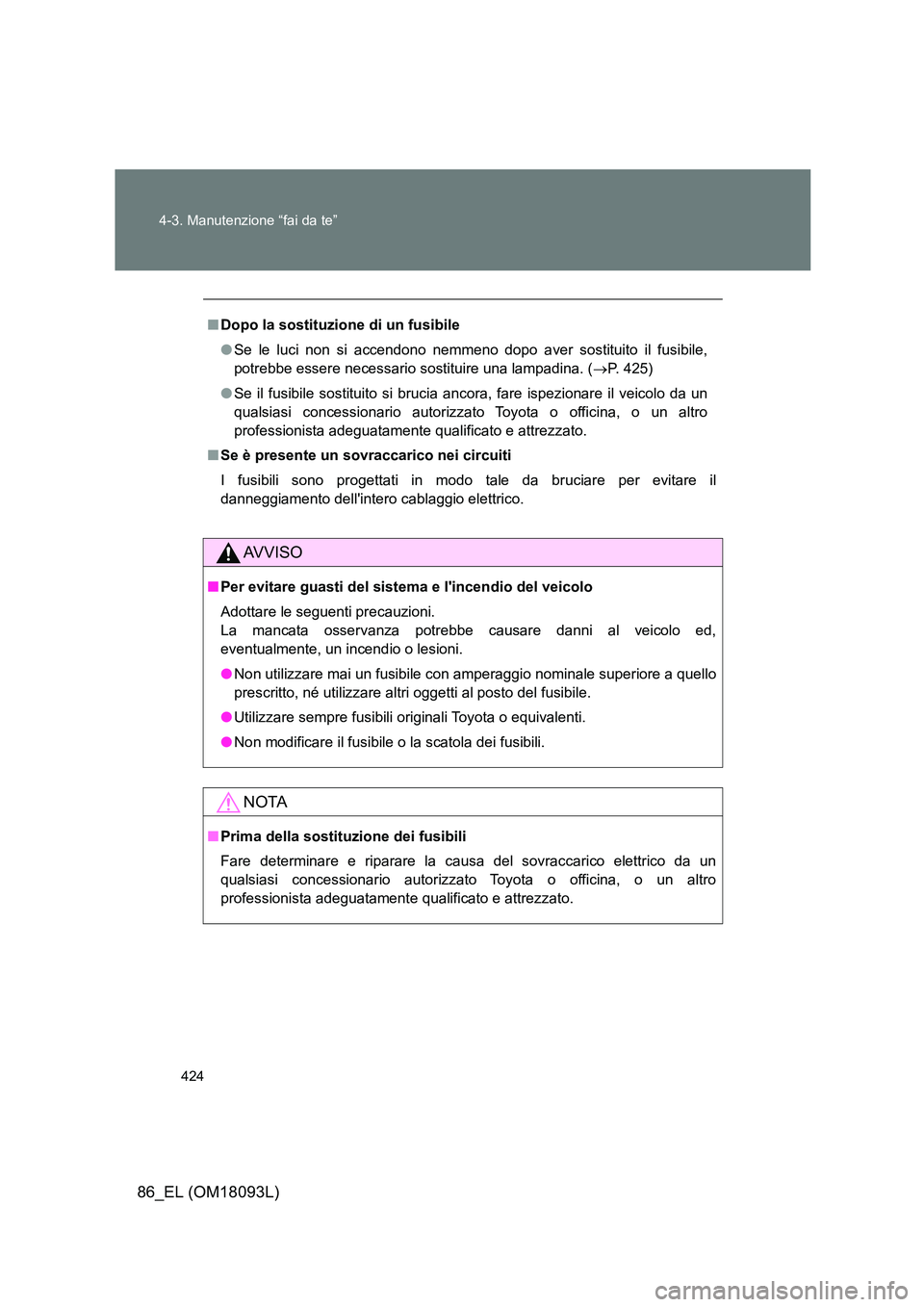

■ Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile,
potrebbe essere necessario sostituire una lampadina. ( P. 425)
● Se il fusibile sostituito si brucia ancora, fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Se è presente un sovraccarico nei circuiti
I fusibili sono progettati in modo tale da bruciare per evitare il
danneggiamento dell'intero cablaggio elettrico.
AVVISO
■ Per evitare guasti del sistema e l'incendio del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare danni al veicolo ed,
eventualmente, un incendio o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
● Non modificare il fusibile o la scatola dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

425
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

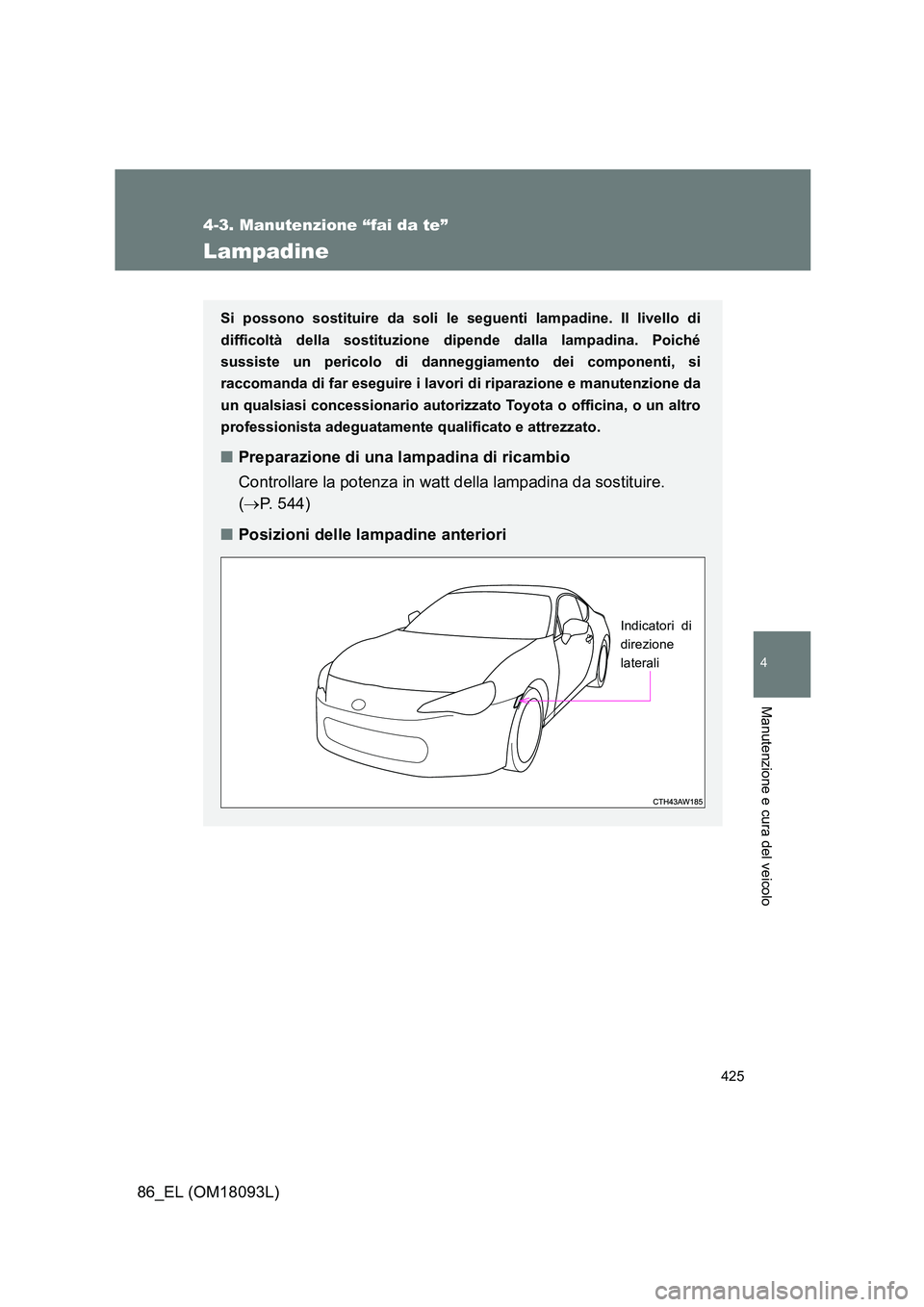

Lampadine
Si possono sostituire da soli le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dalla lampadina. Poiché
sussiste un pericolo di danneggiamento dei componenti, si
raccomanda di far eseguire i lavori di riparazione e manutenzione da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Preparazione di una lampadina di ricambio
Controllare la potenza in watt della lampadina da sostituire.
( P. 544)
■ Posizioni delle lampadine anteriori
Indicatori di
direzione
laterali

426
4-3. Manutenzione “fai da te”
86_EL (OM18093L)

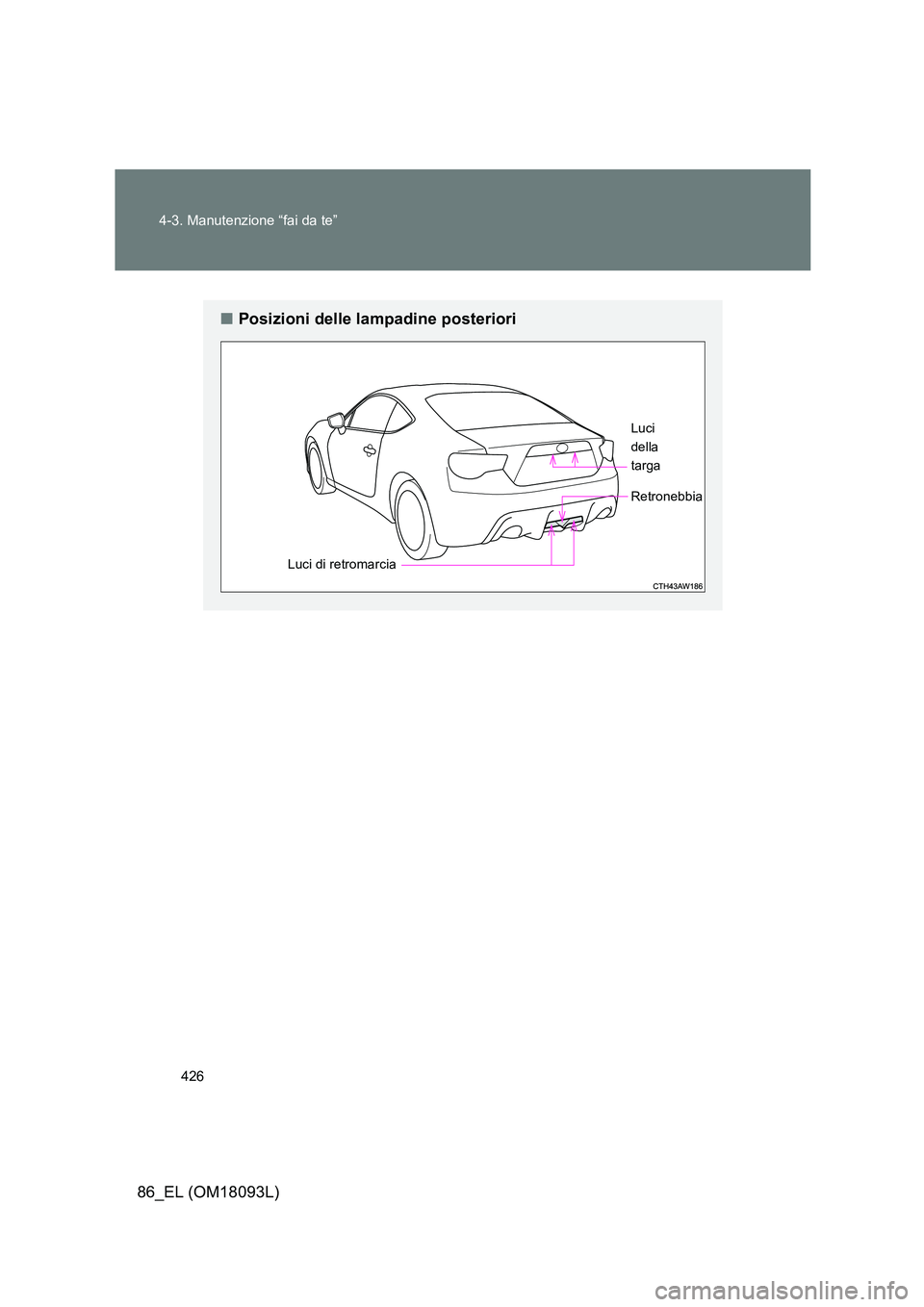

■ Posizioni delle lampadine posteriori
Luci di retromarcia
Luci
della
targa
Retronebbia

427
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

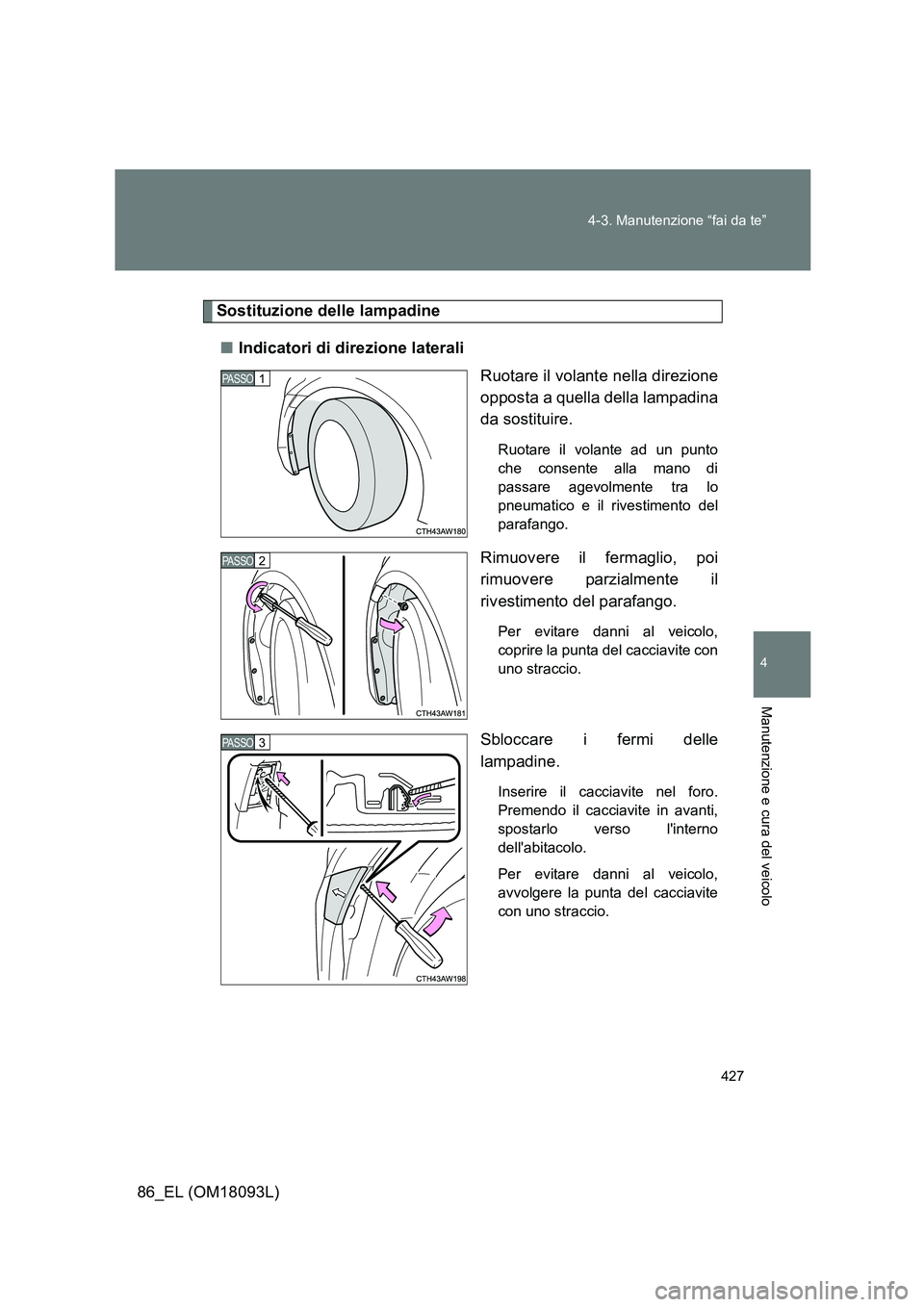

Sostituzione delle lampadine
■ Indicatori di direzione laterali
Ruotare il volante nella direzione
opposta a quella della lampadina
da sostituire.
Ruotare il volante ad un punto
che consente alla mano di
passare agevolmente tra lo
pneumatico e il rivestimento del
parafango.
Rimuovere il fermaglio, poi
rimuovere parzialmente il
rivestimento del parafango.
Per evitare danni al veicolo,
coprire la punta del cacciavite con
uno straccio.
Sbloccare i fermi delle
lampadine.
Inserire il cacciavite nel foro.
Premendo il cacciavite in avanti,
spostarlo verso l'interno
dell'abitacolo.
Per evitare danni al veicolo,
avvolgere la punta del cacciavite
con uno straccio.
PASSO 1
PASSO 2
PASSO 3

428
4-3. Manutenzione “fai da te”
86_EL (OM18093L)

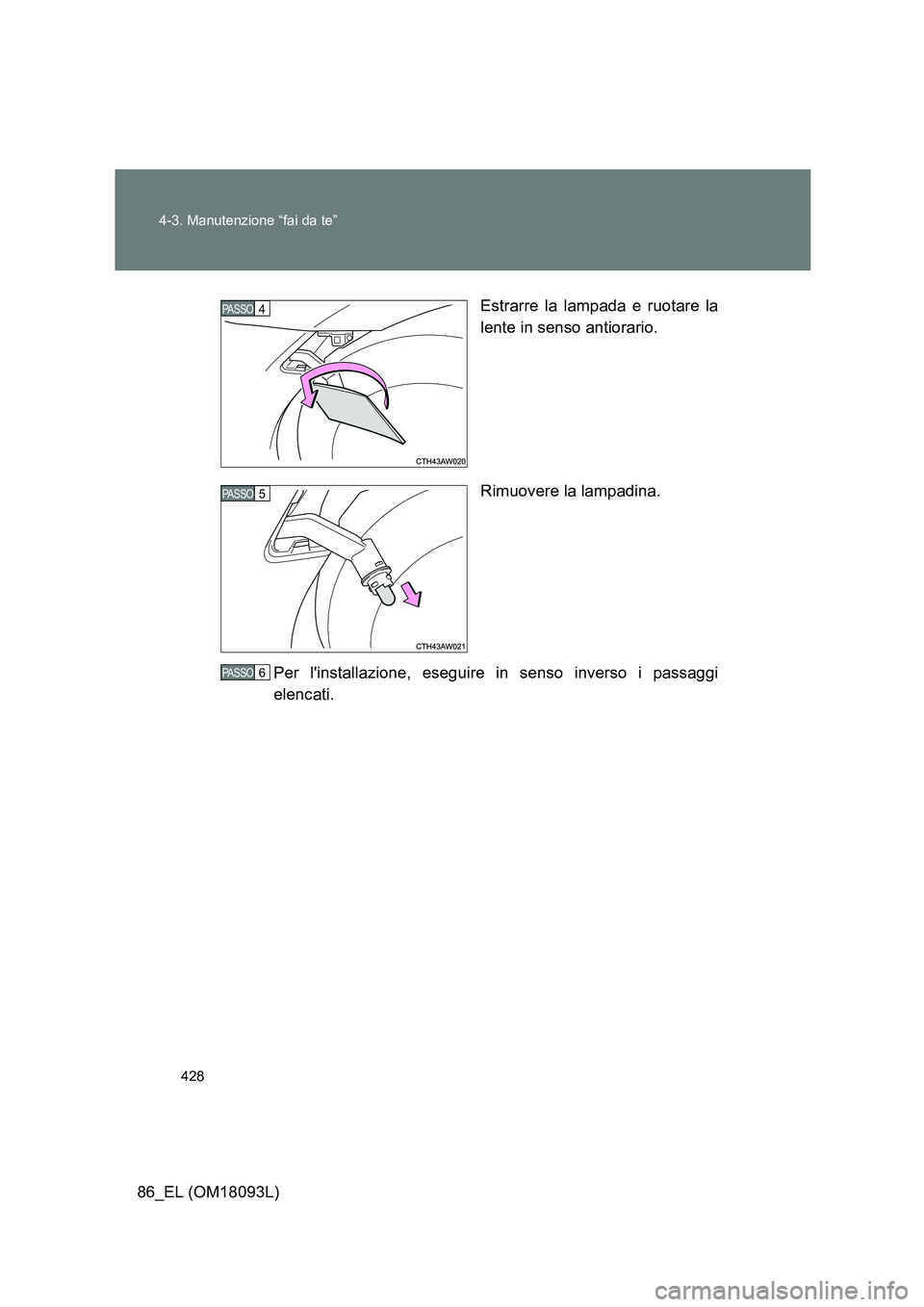

Estrarre la lampada e ruotare la
lente in senso antiorario.
Rimuovere la lampadina.
Per l'installazione, eseguire in senso inverso i passaggi
elencati.
PASSO 4
PASSO 5
PASSO 6

429
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
86_EL (OM18093L)

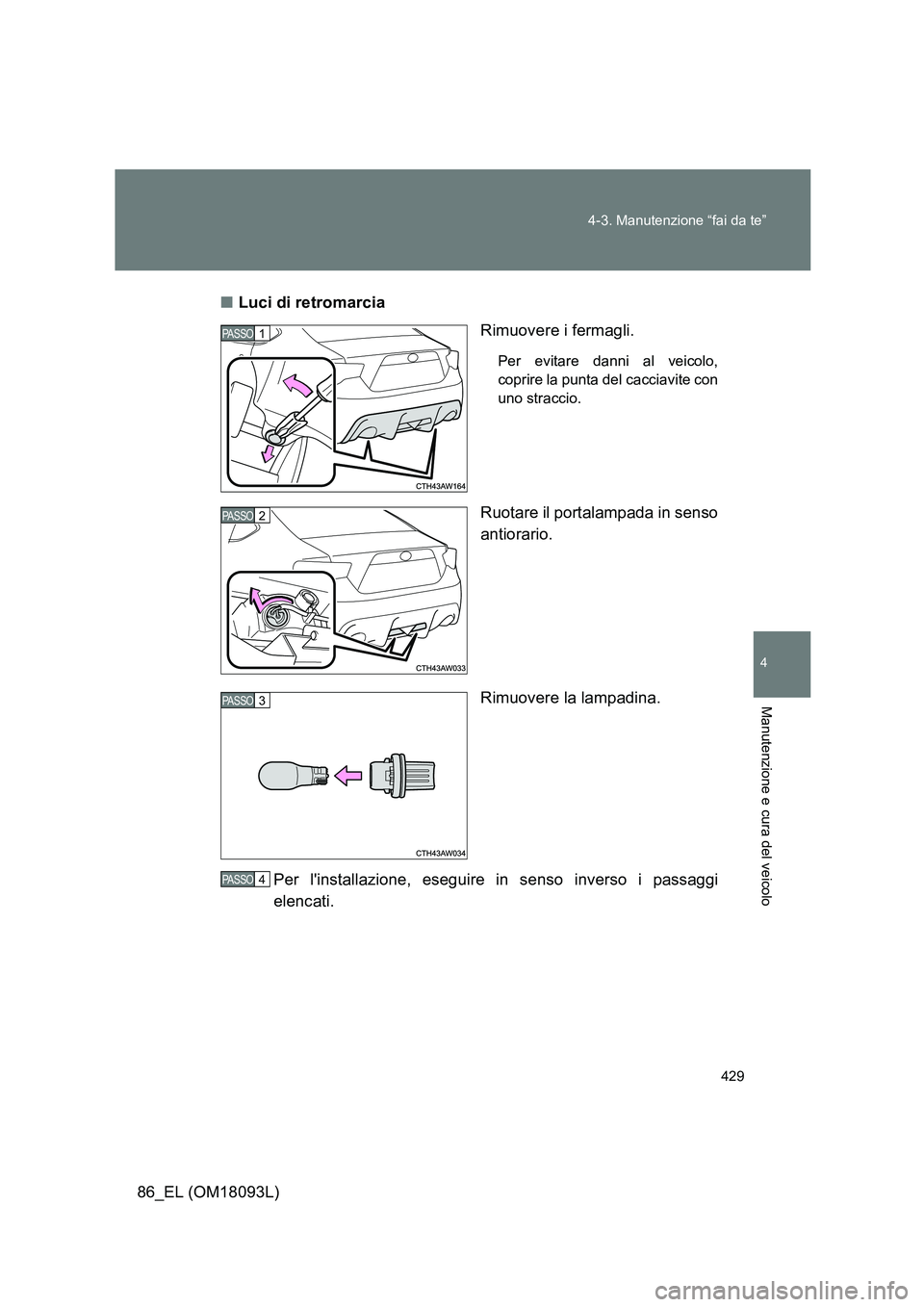

■ Luci di retromarcia
Rimuovere i fermagli.
Per evitare danni al veicolo,
coprire la punta del cacciavite con
uno straccio.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l'installazione, eseguire in senso inverso i passaggi
elencati.
PASSO 1
PASSO 2
PASSO 3
PASSO 4

430
4-3. Manutenzione “fai da te”
86_EL (OM18093L)

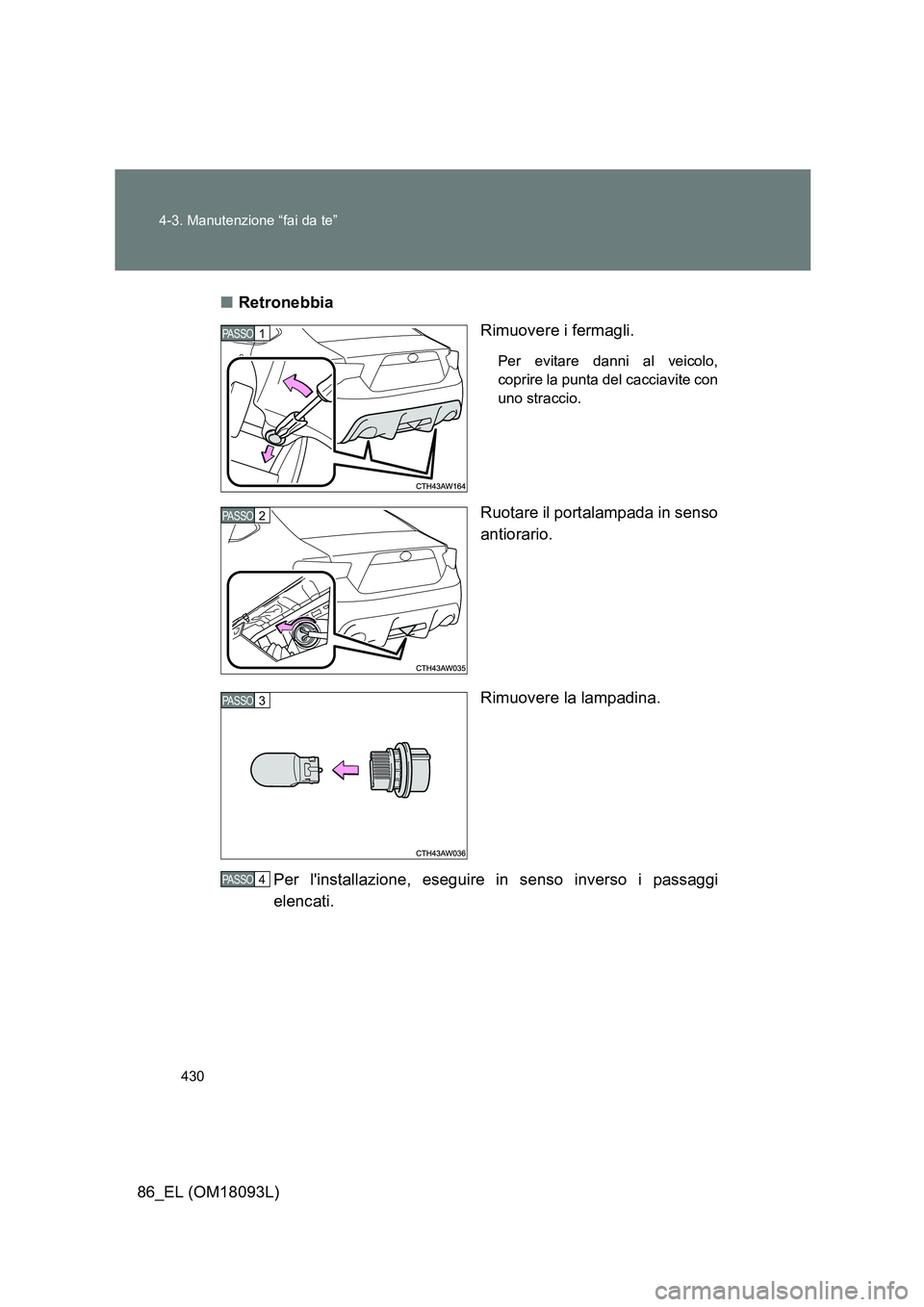

■ Retronebbia
Rimuovere i fermagli.
Per evitare danni al veicolo,
coprire la punta del cacciavite con
uno straccio.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l'installazione, eseguire in senso inverso i passaggi
elencati.
PASSO 1
PASSO 2
PASSO 3
PASSO 4
