TOYOTA HIGHLANDER 2010 Manuel du propriétaire (in French)

5
En cas de problème
589
5-2. Mesures à prendre en cas d'urgence
Highlander_D

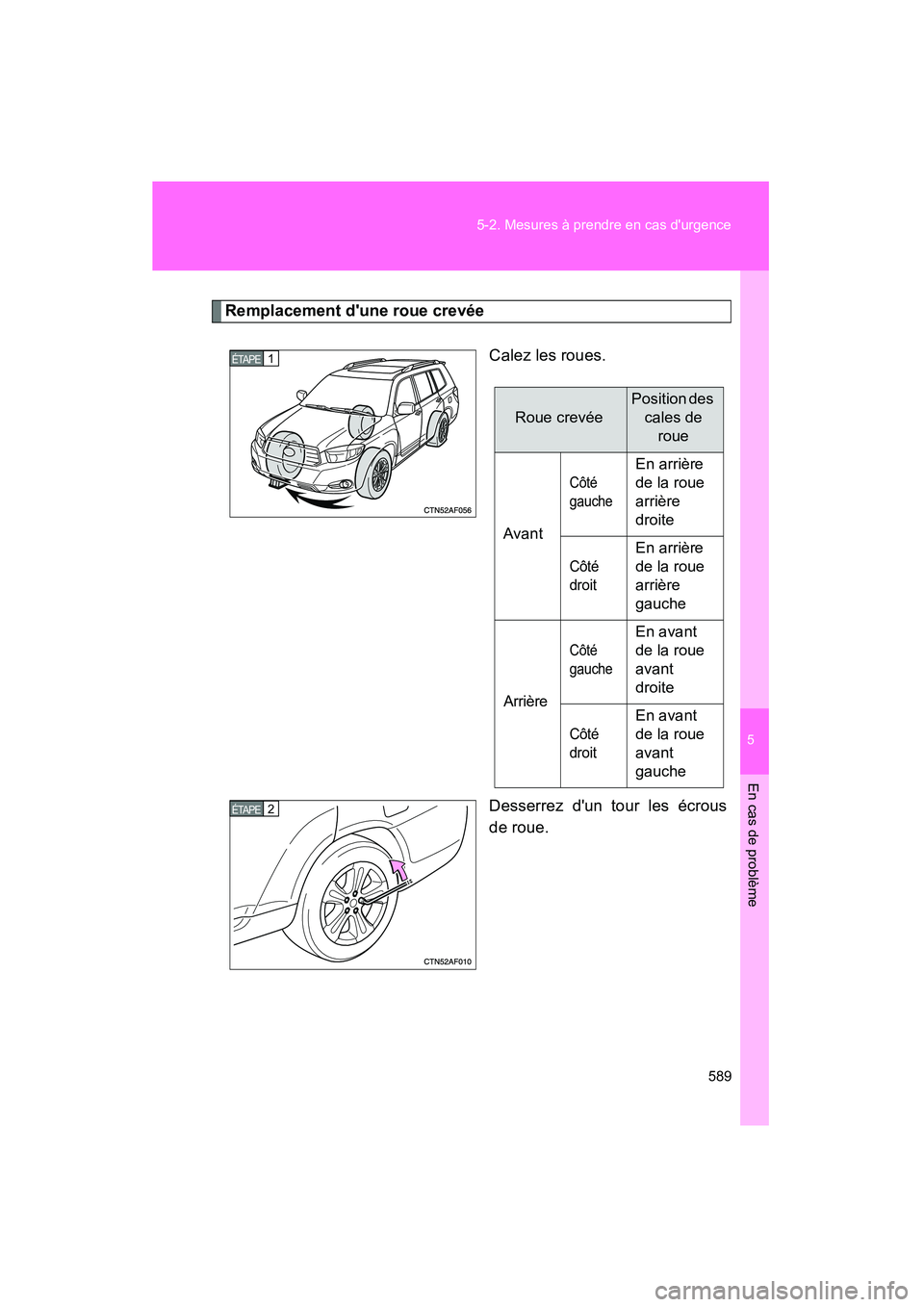

Remplacement d'une roue crevée
Calez les roues.
Desserrez d'un tour les écrous
de roue.
1ÉTAPE1ÉTAPE
Roue crevée
Position des cales de roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche
2ÉTAPE

590 5-2. Mesures à prendre en cas d'urgence
Highlander_DTournez la partie “A” du cric à la
main jusqu'à en amener
l'encoche au contact du point de
levage du bas de caisse.
Levez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
3ÉTAPE
4ÉTAPE
5ÉTAPE

5
En cas de problème
591
5-2. Mesures à prendre en cas d'urgence
Highlander_D

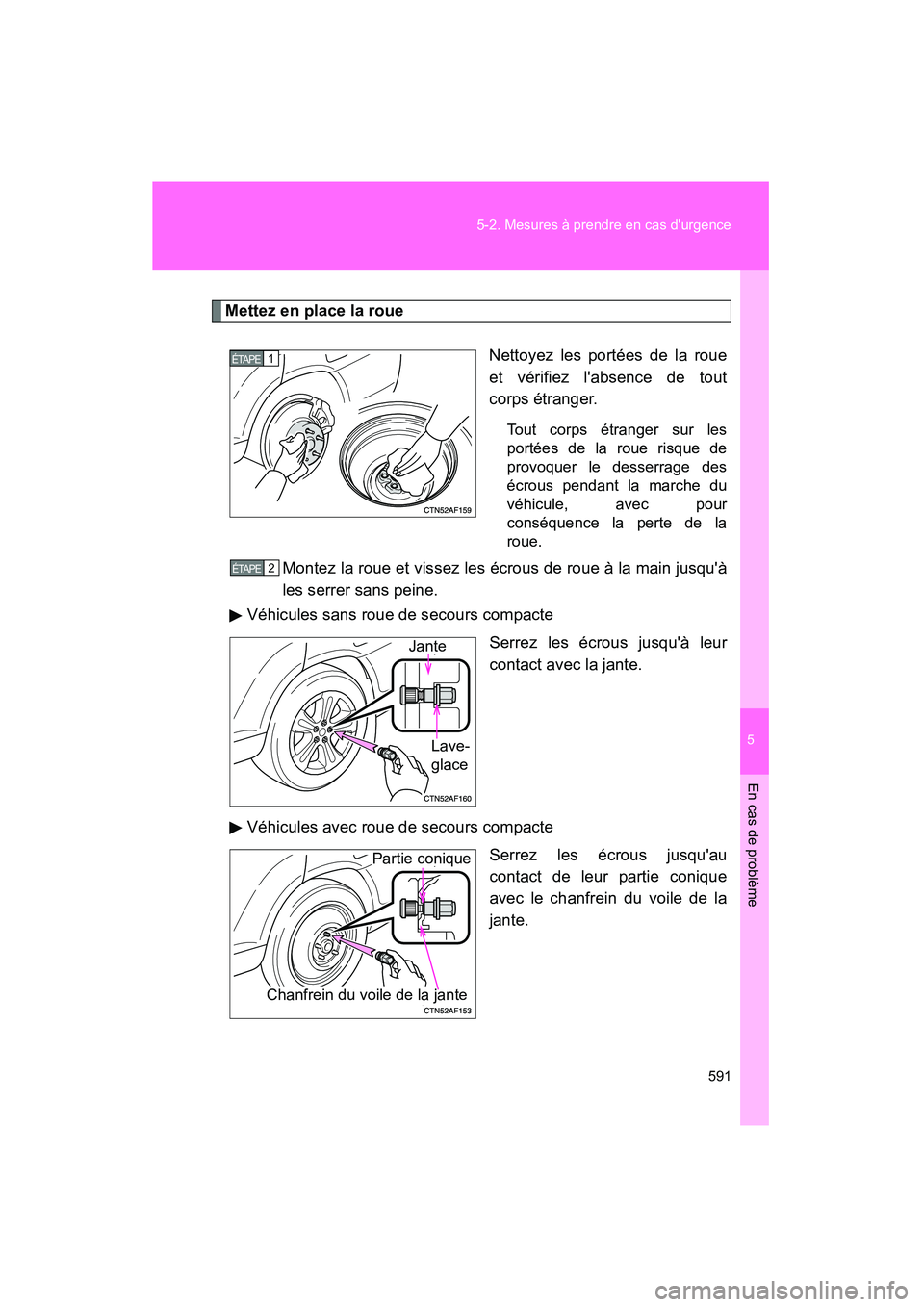

Mettez en place la roue
Nettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Tout corps étranger sur les
portées de la roue risque de
provoquer le desserrage des
écrous pendant la marche du
véhicule, avec pour
conséquence la perte de la
roue.
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Véhicules sans roue de secours compacte
Serrez les écrous jusqu'à leur
contact avec la jante.
Véhicules avec roue de secours compacte Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
1ÉTAPE
2ÉTAPE
Jante
Lave-
glace
Partie conique
Chanfrein du voile de la jante

592 5-2. Mesures à prendre en cas d'urgence

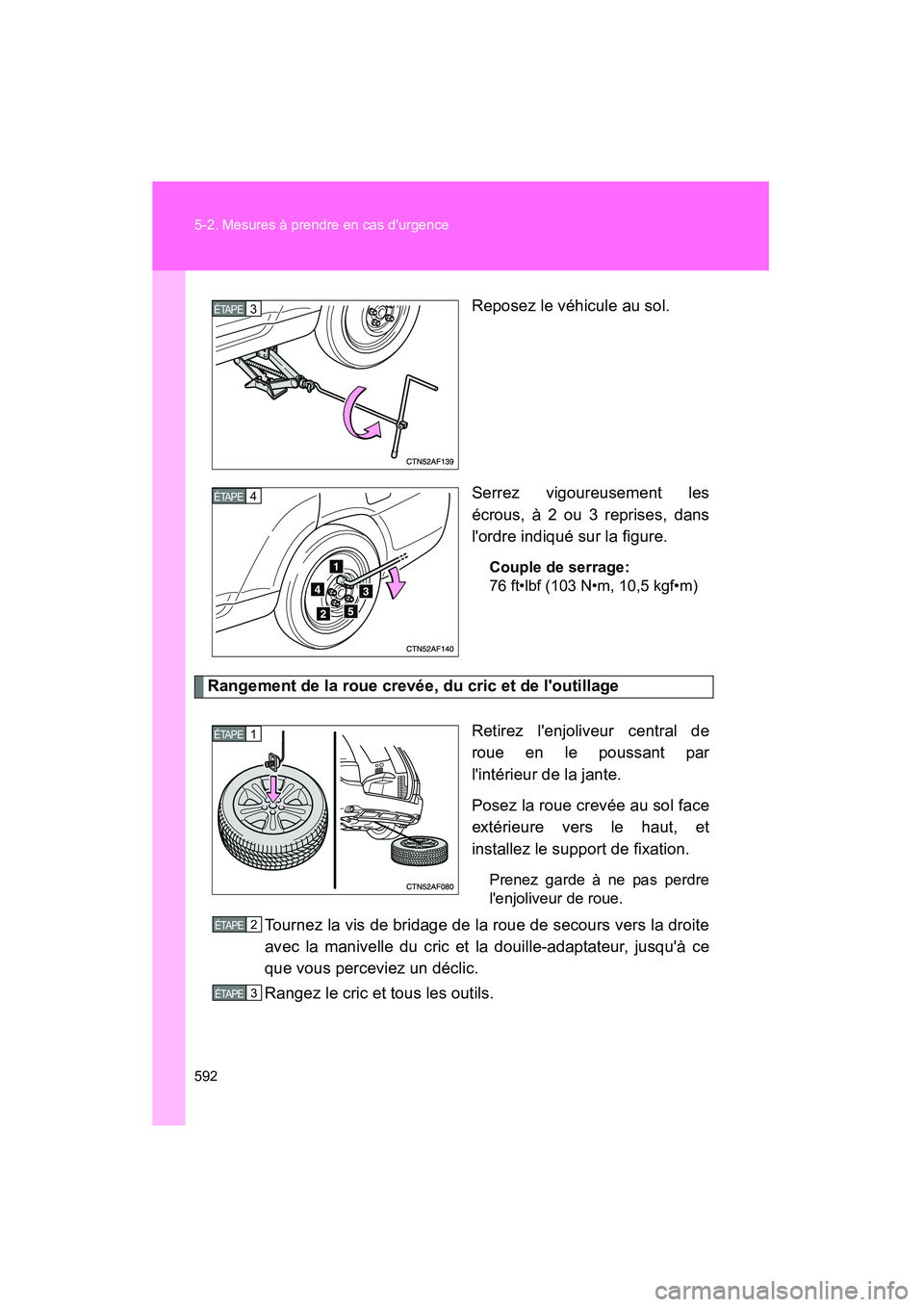

Highlander_DReposez le véhicule au sol.
Serrez vigoureusement les
écrous, à 2 ou 3 reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangement de la roue crevée, du cric et de l'outillage
Retirez l'enjoliveur central de
roue en le poussant par
l'intérieur de la jante.
Posez la roue crevée au sol face
extérieure vers le haut, et
installez le support de fixation.
Prenez garde à ne pas perdre
l'enjoliveur de roue.
Tournez la vis de bridage de la roue de secours vers la droite
avec la manivelle du cric et la douille-adaptateur, jusqu'à ce
que vous perceviez un déclic.
Rangez le cric et tous les outils.
3ÉTAPE
4ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

5
En cas de problème
593
5-2. Mesures à prendre en cas d'urgence
Highlander_D

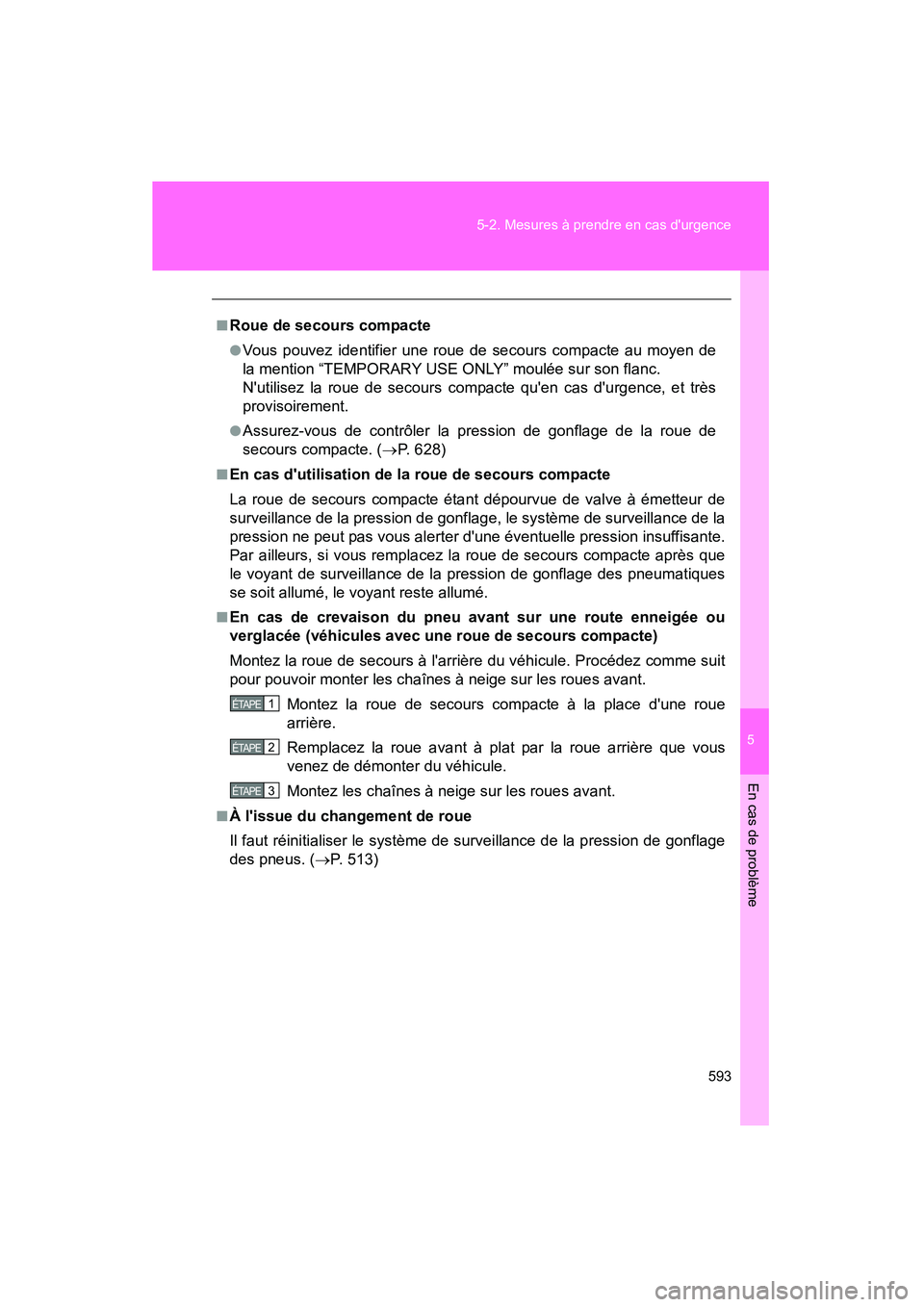

■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de
la mention “TEMPORARY USE ONLY” moulée sur son flanc.
N'utilisez la roue de secours compacte qu'en cas d'urgence, et très
provisoirement.
●Assurez-vous de contrôler la pression de gonflage de la roue de
secours compacte. (
→P. 628)
■En cas d'utilisation de la roue de secours compacte
La roue de secours compacte étant dépourvue de valve à émetteur de
surveillance de la pression de gonflage, le système de surveillance de la
pression ne peut pas vous alerter d'une éventuelle pression insuffisante.
Par ailleurs, si vous remplacez la roue de secours compacte après que
le voyant de surveillance de la pression de gonflage des pneumatiques
se soit allumé, le voyant reste allumé.
■En cas de crevaison du pneu avant sur une route enneigée ou
verglacée (véhicules avec une roue de secours compacte)
Montez la roue de secours à l'arrière du véhicule. Procédez comme suit
pour pouvoir monter les chaînes à neige sur les roues avant.
Montez la roue de secours compacte à la place d'une roue
arrière.
Remplacez la roue avant à plat par la roue arrière que vous
venez de démonter du véhicule.
Montez les chaînes à neige sur les roues avant.
■À l'issue du changement de roue
Il faut réinitialiser le système de surveillance de la pression de gonflage
des pneus. ( →P. 513)
1ÉTAPE
2ÉTAPE
3ÉTAPE

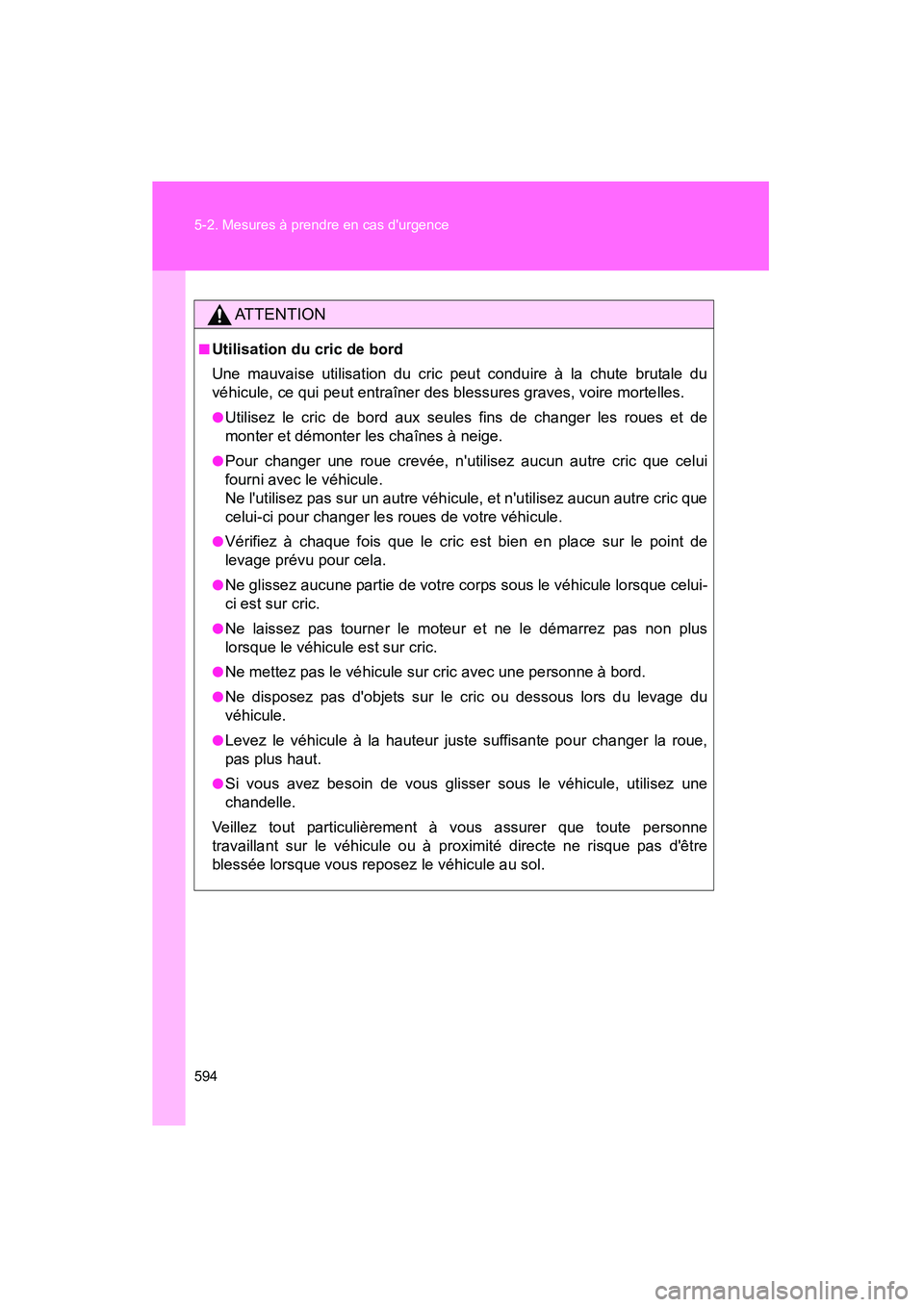

594 5-2. Mesures à prendre en cas d'urgence
Highlander_D
ATTENTION
■Utilisation du cric de bord
Une mauvaise utilisation du cric peut conduire à la chute brutale du
véhicule, ce qui peut entraîner des blessures graves, voire mortelles.
●Utilisez le cric de bord aux seules fins de changer les roues et de
monter et démonter les chaînes à neige.
●Pour changer une roue crevée, n'utilisez aucun autre cric que celui
fourni avec le véhicule.
Ne l'utilisez pas sur un autre véhicule, et n'utilisez aucun autre cric que
celui-ci pour changer les roues de votre véhicule.
●Vérifiez à chaque fois que le cric est bien en place sur le point de
levage prévu pour cela.
●Ne glissez aucune partie de votre corps sous le véhicule lorsque celui-
ci est sur cric.
●Ne laissez pas tourner le moteur et ne le démarrez pas non plus
lorsque le véhicule est sur cric.
●Ne mettez pas le véhicule sur cric avec une personne à bord.
●Ne disposez pas d'objets sur le cric ou dessous lors du levage du
véhicule.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue,
pas plus haut.
●Si vous avez besoin de vous glisser sous le véhicule, utilisez une
chandelle.
Veillez tout particulièrement à vous assurer que toute personne
travaillant sur le véhicule ou à proximité directe ne risque pas d'être
blessée lorsque vous reposez le véhicule au sol.

5
En cas de problème
595
5-2. Mesures à prendre en cas d'urgence
Highlander_D

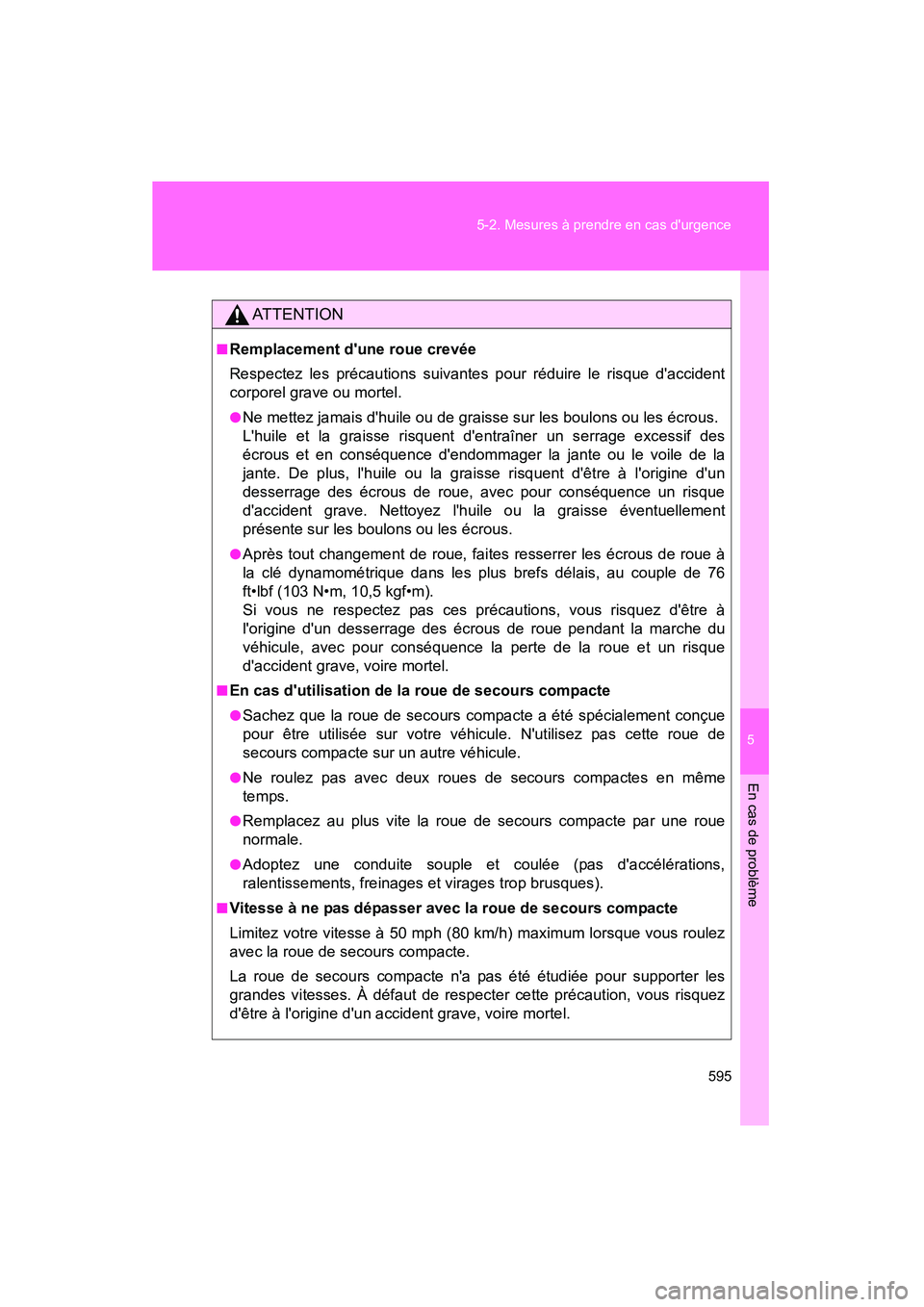

ATTENTION
■Remplacement d'une roue crevée
Respectez les précautions suivantes pour réduire le risque d'accident
corporel grave ou mortel.
●Ne mettez jamais d'huile ou de graisse sur les boulons ou les écrous.
L'huile et la graisse risquent d'entraîner un serrage excessif des
écrous et en conséquence d'endommager la jante ou le voile de la
jante. De plus, l'huile ou la graisse risquent d'être à l'origine d'un
desserrage des écrous de roue, avec pour conséquence un risque
d'accident grave. Nettoyez l'huile ou la graisse éventuellement
présente sur les boulons ou les écrous.
●Après tout changement de roue, faites resserrer les écrous de roue à
la clé dynamométrique dans les plus brefs délais, au couple de 76
ft•lbf (103 N•m, 10,5 kgf•m).
Si vous ne respectez pas ces précautions, vous risquez d'être à
l'origine d'un desserrage des écrous de roue pendant la marche du
véhicule, avec pour conséquence la perte de la roue et un risque
d'accident grave, voire mortel.
■En cas d'utilisation de la roue de secours compacte
●Sachez que la roue de secours compacte a été spécialement conçue
pour être utilisée sur votre véhicule. N'utilisez pas cette roue de
secours compacte sur un autre véhicule.
●Ne roulez pas avec deux roues de secours compactes en même
temps.
●Remplacez au plus vite la roue de secours compacte par une roue
normale.
●Adoptez une conduite souple et coulée (pas d'accélérations,
ralentissements, freinages et virages trop brusques).
■Vitesse à ne pas dépasser avec la roue de secours compacte
Limitez votre vitesse à 50 mph (80 km/h) maximum lorsque vous roulez
avec la roue de secours compacte.
La roue de secours compacte n'a pas été étudiée pour supporter les
grandes vitesses. À défaut de respecter cette précaution, vous risquez
d'être à l'origine d'un accident grave, voire mortel.

596 5-2. Mesures à prendre en cas d'urgence
Highlander_D

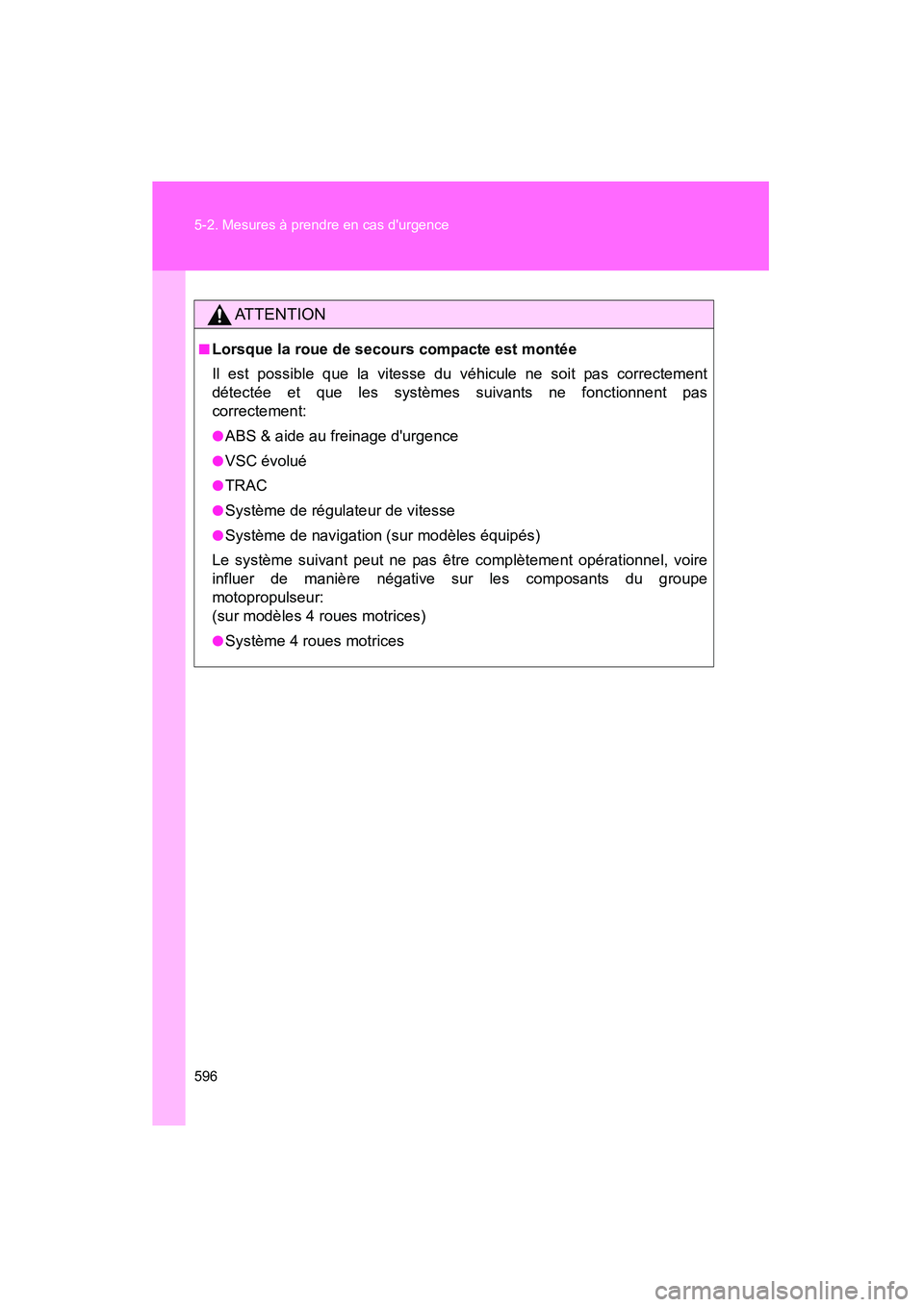

ATTENTION
■Lorsque la roue de secours compacte est montée
Il est possible que la vitesse du véhicule ne soit pas correctement
détectée et que les systèmes suivants ne fonctionnent pas
correctement:
●ABS & aide au freinage d'urgence
●VSC évolué
●TRAC
●Système de régulateur de vitesse
●Système de navigation (sur modèles équipés)
Le système suivant peut ne pas être complètement opérationnel, voire
influer de manière négative sur les composants du groupe
motopropulseur:
(sur modèles 4 roues motrices)
●Système 4 roues motrices

5
En cas de problème
597
5-2. Mesures à prendre en cas d'urgence
Highlander_D

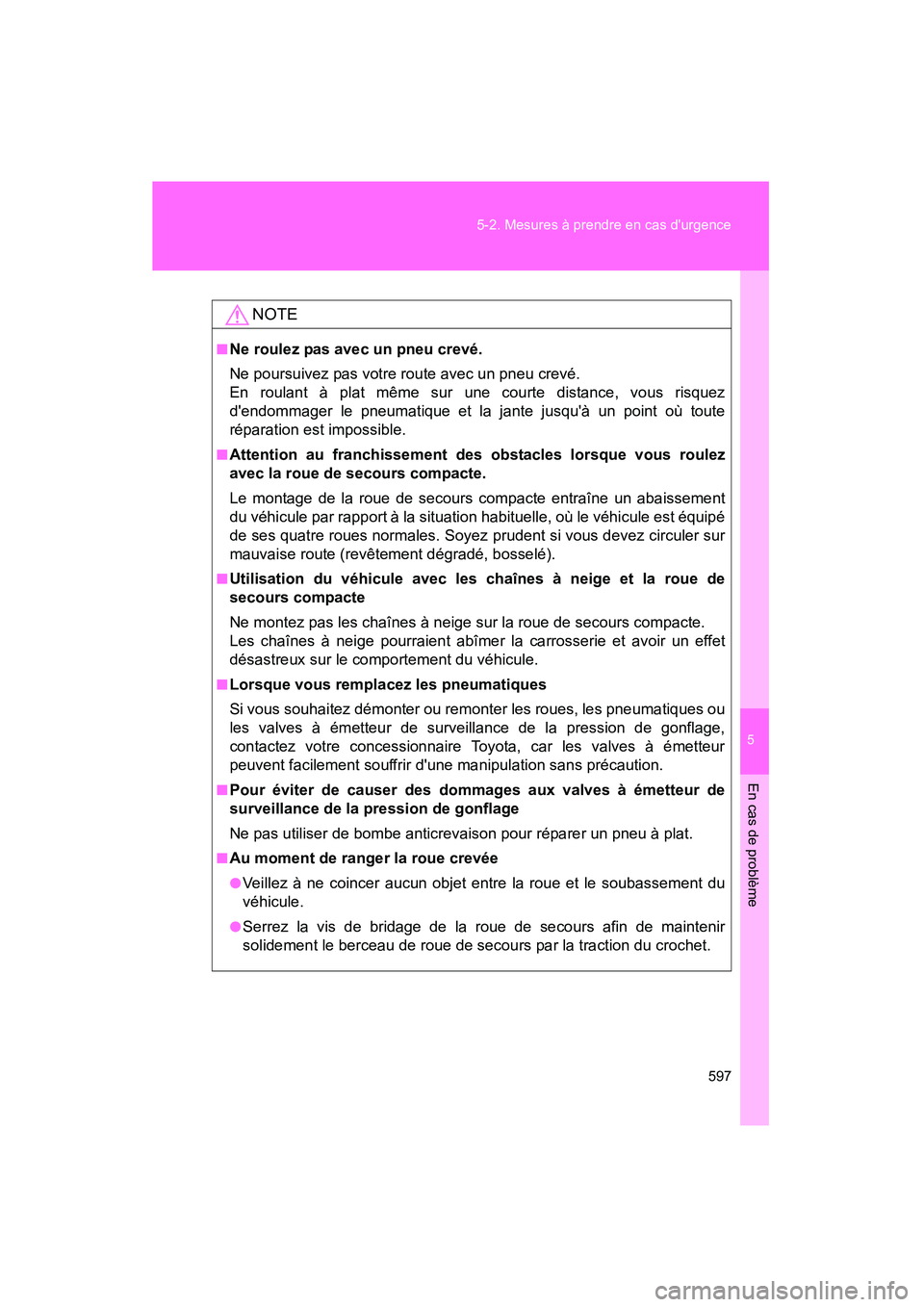

NOTE
■Ne roulez pas avec un pneu crevé.
Ne poursuivez pas votre route avec un pneu crevé.
En roulant à plat même sur une courte distance, vous risquez
d'endommager le pneumatique et la jante jusqu'à un point où toute
réparation est impossible.
■Attention au franchissement des obstacles lorsque vous roulez
avec la roue de secours compacte.
Le montage de la roue de secours compacte entraîne un abaissement
du véhicule par rapport à la situation habituelle, où le véhicule est équipé
de ses quatre roues normales. Soyez prudent si vous devez circuler sur
mauvaise route (revêtement dégradé, bosselé).
■Utilisation du véhicule avec les chaînes à neige et la roue de
secours compacte
Ne montez pas les chaînes à neige sur la roue de secours compacte.
Les chaînes à neige pourraient abîmer la carrosserie et avoir un effet
désastreux sur le comportement du véhicule.
■Lorsque vous remplacez les pneumatiques
Si vous souhaitez démonter ou remonter les roues, les pneumatiques ou
les valves à émetteur de surveillance de la pression de gonflage,
contactez votre concessionnaire Toyota, car les valves à émetteur
peuvent facilement souffrir d'une manipulation sans précaution.
■Pour éviter de causer des dommages aux valves à émetteur de
surveillance de la pression de gonflage
Ne pas utiliser de bombe anticrevaison pour réparer un pneu à plat.
■Au moment de ranger la roue crevée
●Veillez à ne coincer aucun objet entre la roue et le soubassement du
véhicule.
●Serrez la vis de bridage de la roue de secours afin de maintenir
solidement le berceau de roue de secours par la traction du crochet.

598
5-2. Mesures à prendre en cas d'urgence
Highlander_D

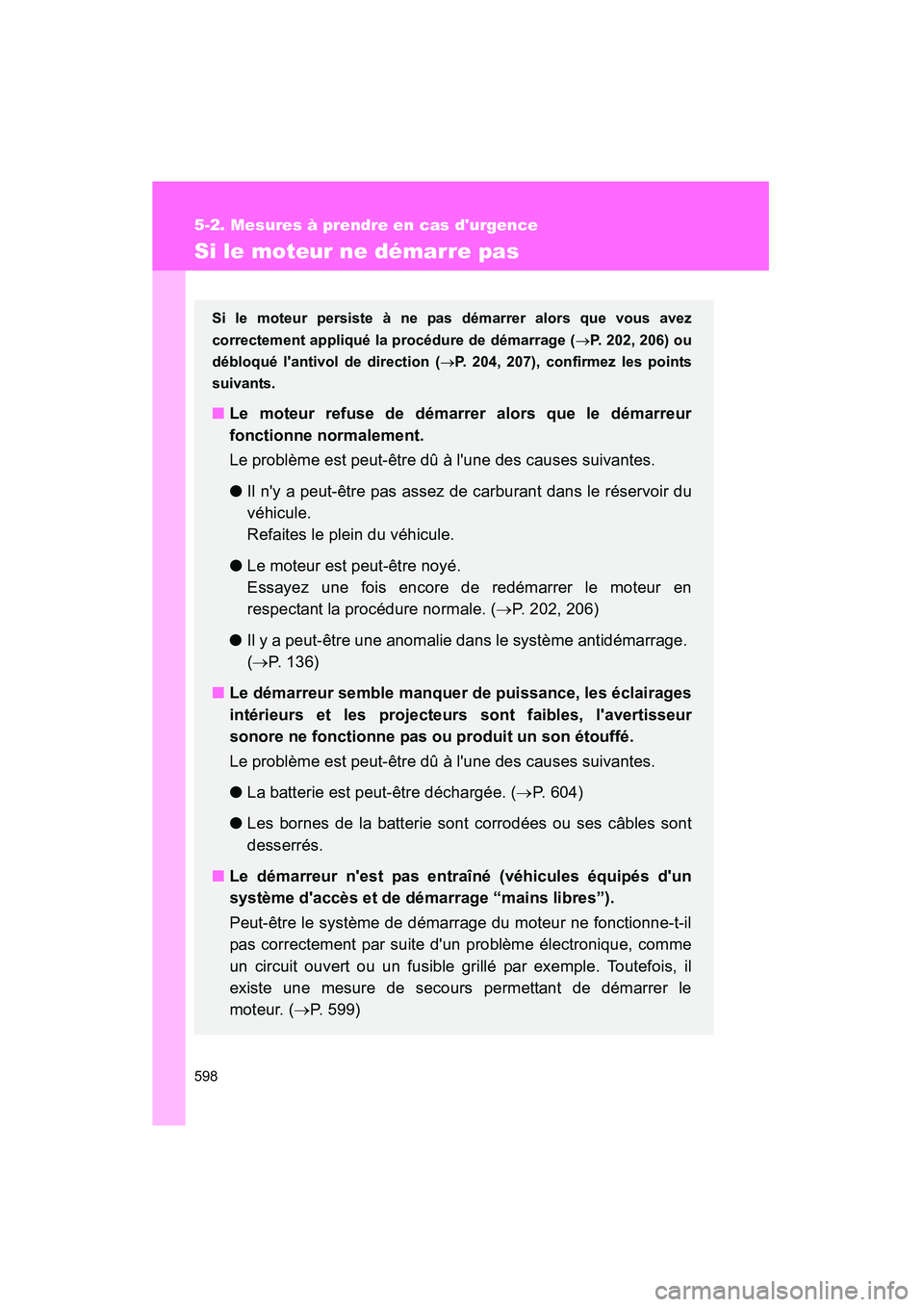

Si le moteur ne démarre pas
Si le moteur persiste à ne pas démarrer alors que vous avez
correctement appliqué la procédure de démarrage ( → P. 202, 206) ou
débloqué l'antivol de direction ( →P. 204, 207), confirmez les points
suivants.
■ Le moteur refuse de démarrer alors que le démarreur
fonctionne normalement.
Le problème est peut-être dû à l'une des causes suivantes.
● Il n'y a peut-être pas assez de carburant dans le réservoir du
véhicule.
Refaites le plein du véhicule.
● Le moteur est peut-être noyé.
Essayez une fois encore de redémarrer le moteur en
respectant la procédure normale. ( →P. 202, 206)
● Il y a peut-être une anomalie dans le système antidémarrage.
(→ P. 136)
■ Le démarreur semble manquer de puissance, les éclairages
intérieurs et les projecteurs sont faibles, l'avertisseur
sonore ne fonctionne pas ou produit un son étouffé.
Le problème est peut-être dû à l'une des causes suivantes.
● La batterie est peut-être déchargée. ( →P. 604)
● Les bornes de la batterie sont corrodées ou ses câbles sont
desserrés.
■ Le démarreur n'est pas entraîné (véhicules équipés d'un
système d'accès et de démarrage “mains libres”).
Peut-être le système de démarrage du moteur ne fonctionne-t-il
pas correctement par suite d'un problème électronique, comme
un circuit ouvert ou un fusible grillé par exemple. Toutefois, il
existe une mesure de secours permettant de démarrer le
moteur. ( →P. 599)
