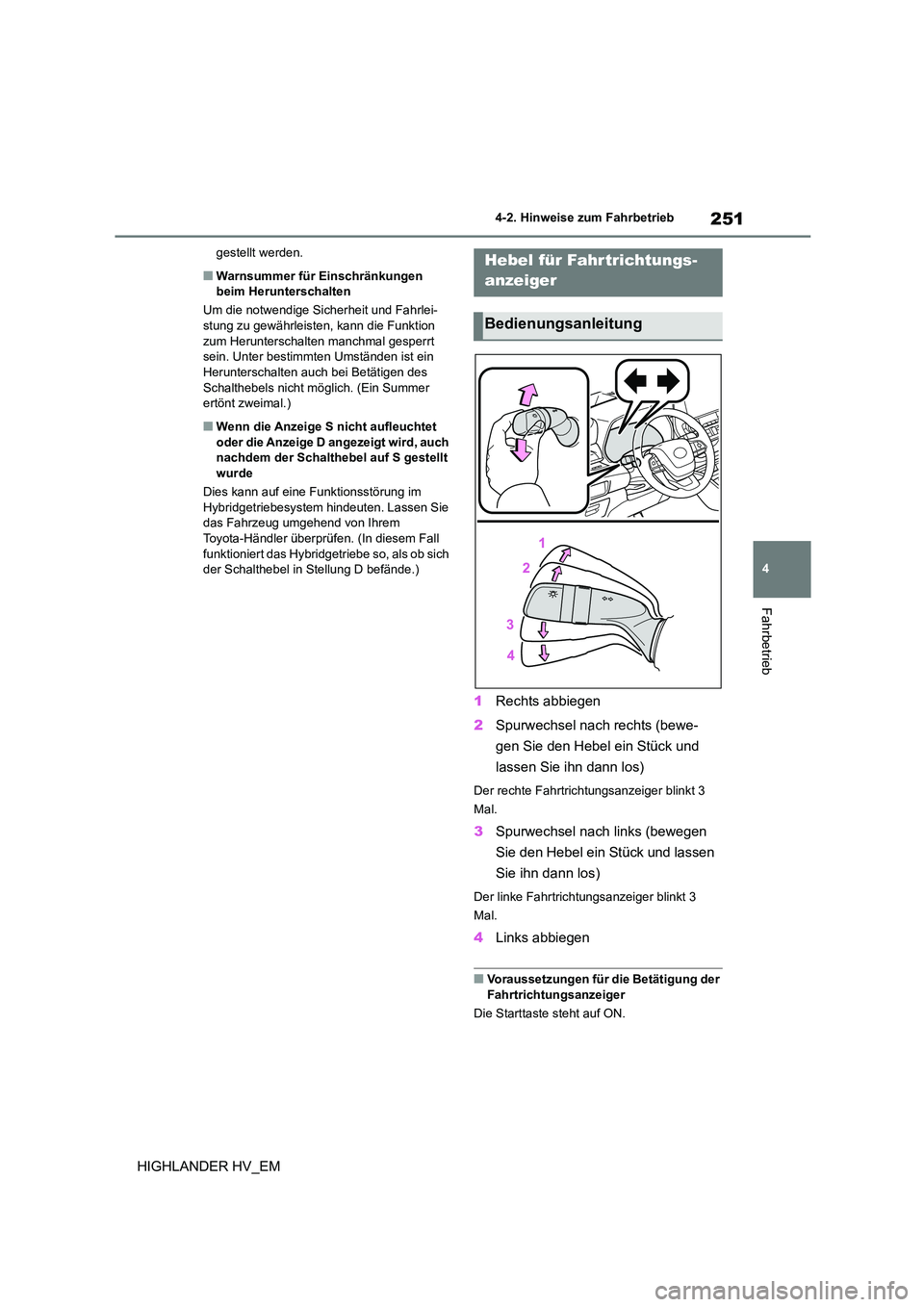

4-2. Hinweise zum Fahrbetrieb
Fahrbetrieb
HIGHLANDER HV_EM
gestellt werden.
■Warnsummer für Einschränkungen beim Herunterschalten
Um die notwendige Sicherheit und Fahrlei-
stung zu gewährleisten, kann die Funktion
zum Herunterschalten manchmal gesperrt sein. Unter bestimmten Umständen ist ein
Herunterschalten auch bei Betätigen des
Schalthebels nicht möglich. (Ein Summer ertönt zweimal.)
■Wenn die Anzeige S nicht aufleuchtet oder die Anzeige D angezeigt wird, auch
nachdem der Schalthebel auf S gestellt
wurde
Dies kann auf eine Funktionsstörung im Hybridgetriebesystem hindeuten. Lassen Sie
das Fahrzeug umgehend von Ihrem
Toyota-Händler überprüfen. (In diesem Fall funktioniert das Hybridgetriebe so, als ob sich
der Schalthebel in Stellung D befände.)
1 Rechts abbiegen
2 Spurwechsel nach rechts (bewe-
gen Sie den Hebel ein Stück und
lassen Sie ihn dann los)
Der rechte Fahrtrichtungsanzeiger blinkt 3
Mal.
3 Spurwechsel nach links (bewegen
Sie den Hebel ein Stück und lassen
Sie ihn dann los)
Der linke Fahrtrichtungsanzeiger blinkt 3
Mal.
4 Links abbiegen
■Voraussetzungen für die Betätigung der
Fahrtrichtungsanzeiger
Die Starttaste steht auf ON.
Hebel für Fahrtrichtungs-
anzeiger
Bedienungsanleitung

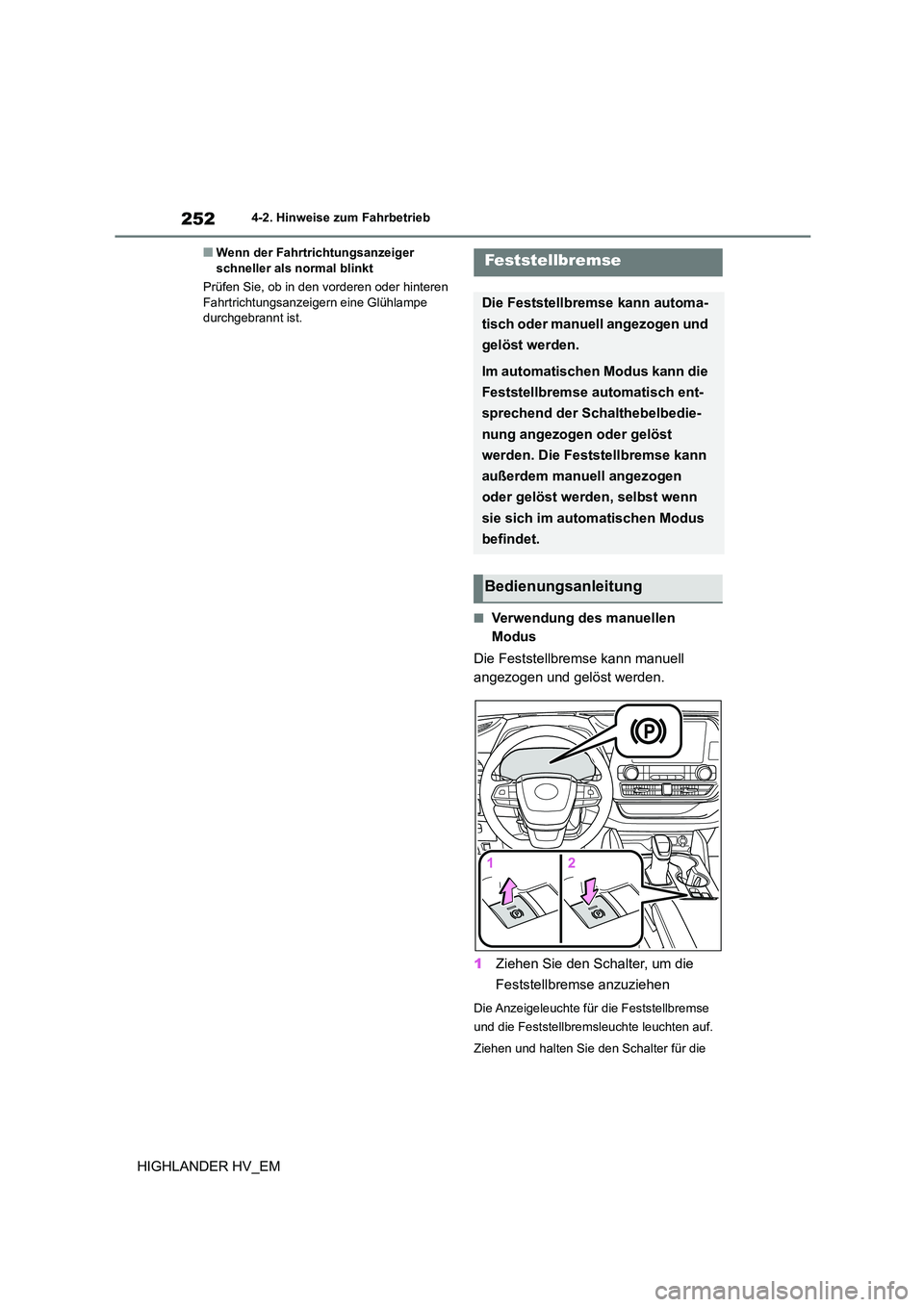

2524-2. Hinweise zum Fahrbetrieb
HIGHLANDER HV_EM
■Wenn der Fahrtrichtungsanzeiger schneller als normal blinkt
Prüfen Sie, ob in den vorderen oder hinteren
Fahrtrichtungsanzeigern eine Glühlampe
durchgebrannt ist.
■Verwendung des manuellen
Modus
Die Feststellbremse kann manuell
angezogen und gelöst werden.
1 Ziehen Sie den Schalter, um die
Feststellbremse anzuziehen
Die Anzeigeleuchte für die Feststellbremse
und die Feststellbremsleuchte leuchten auf.
Ziehen und halten Sie den Schalter für die
Feststellbr emse
Die Feststellbremse kann automa-
tisch oder manuell angezogen und
gelöst werden.
Im automatischen Modus kann die
Feststellbremse automatisch ent-
sprechend der Schalthebelbedie-
nung angezogen oder gelöst
werden. Die Feststellbremse kann
außerdem manuell angezogen
oder gelöst werden, selbst wenn
sie sich im automatischen Modus
befindet.
Bedienungsanleitung

253
4

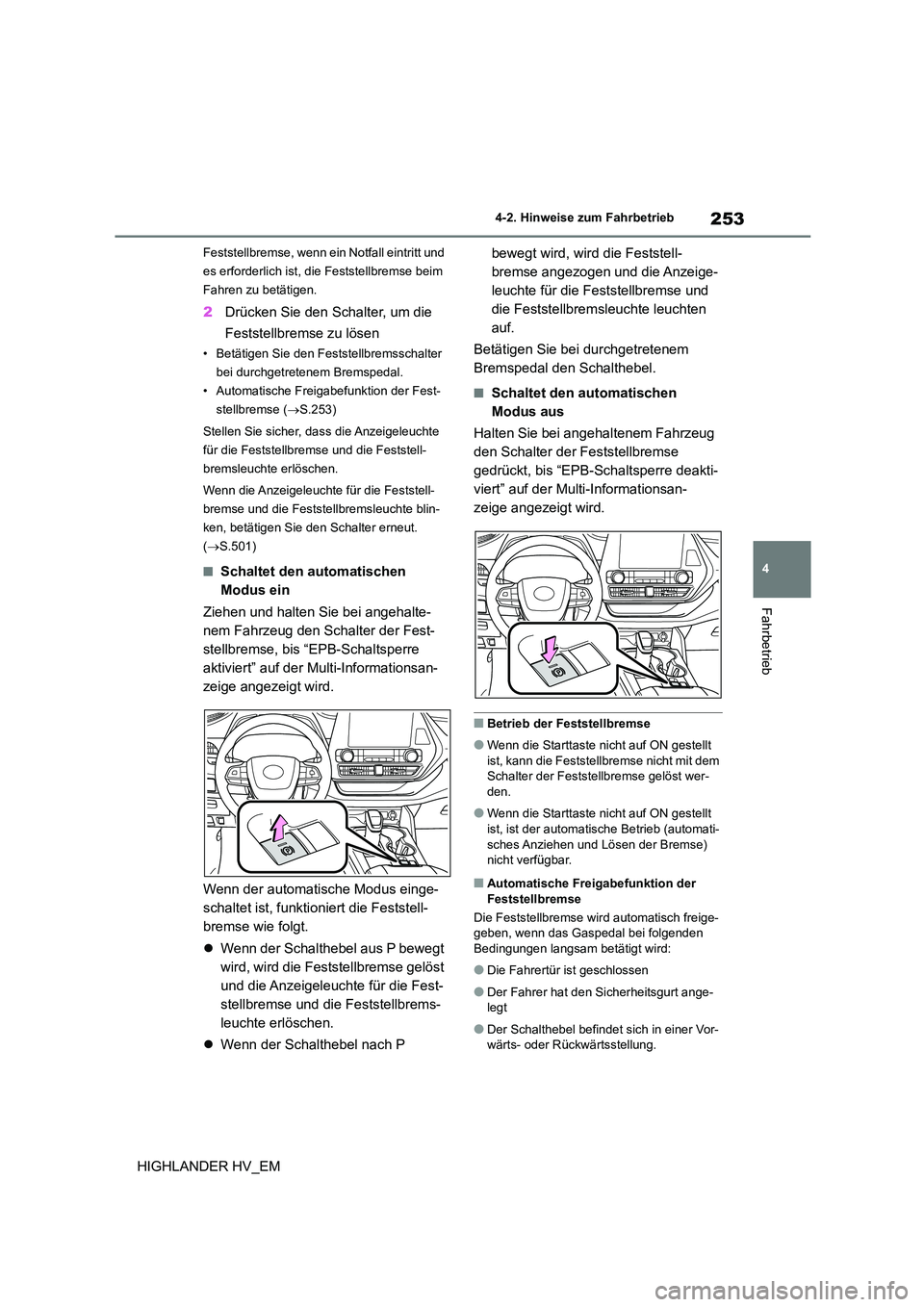

4-2. Hinweise zum Fahrbetrieb
Fahrbetrieb
HIGHLANDER HV_EM
Feststellbremse, wenn ein Notfall eintritt und
es erforderlich ist, die Feststellbremse beim
Fahren zu betätigen.
2 Drücken Sie den Schalter, um die
Feststellbremse zu lösen
• Betätigen Sie den Feststellbremsschalter
bei durchgetretenem Bremspedal.
• Automatische Freigabefunktion der Fest-
stellbremse ( S.253)
Stellen Sie sicher, das s die Anzeigeleuchte
für die Feststellbremse und die Feststell-
bremsleuchte erlöschen.
Wenn die Anzeigeleuchte für die Feststell-
bremse und die Feststellbremsleuchte blin-
ken, betätigen Sie den Schalter erneut.
( S.501)
■Schaltet den automatischen
Modus ein
Ziehen und halten Sie bei angehalte-
nem Fahrzeug den Schalter der Fest-
stellbremse, bis “EPB-Schaltsperre
aktiviert” auf der Multi-Informationsan-
zeige angezeigt wird.
Wenn der automatische Modus einge-
schaltet ist, funktioniert die Feststell-
bremse wie folgt.
 Wenn der Schalthebel aus P bewegt
wird, wird die Feststellbremse gelöst
und die Anzeigeleuchte für die Fest-
stellbremse und die Feststellbrems-
leuchte erlöschen.
 Wenn der Schalthebel nach P
bewegt wird, wird die Feststell-
bremse angezogen und die Anzeige-
leuchte für die Feststellbremse und
die Feststellbremsleuchte leuchten
auf.
Betätigen Sie bei durchgetretenem
Bremspedal den Schalthebel.
■Schaltet den automatischen
Modus aus
Halten Sie bei angehaltenem Fahrzeug
den Schalter der Feststellbremse
gedrückt, bis “EPB-Schaltsperre deakti-
viert” auf der Multi-Informationsan-
zeige angezeigt wird.
■Betrieb der Feststellbremse
●Wenn die Starttaste nicht auf ON gestellt
ist, kann die Feststellbremse nicht mit dem Schalter der Feststellbremse gelöst wer-
den.
●Wenn die Starttaste nicht auf ON gestellt
ist, ist der automatische Betrieb (automati-
sches Anziehen und Lösen der Bremse) nicht verfügbar.
■Automatische Freigabefunktion der
Feststellbremse
Die Feststellbremse wird automatisch freige-
geben, wenn das Gaspedal bei folgenden Bedingungen langsam betätigt wird:
●Die Fahrertür ist geschlossen
●Der Fahrer hat den Sicherheitsgurt ange-
legt
●Der Schalthebel befindet sich in einer Vor-
wärts- oder Rückwärtsstellung.

2544-2. Hinweise zum Fahrbetrieb
HIGHLANDER HV_EM
●Die Störungsanzeigeleuchte oder Warn- leuchte für das Bremssystem leuchtet nicht
Wenn die automatische Freigabefunktion
nicht funktioniert, lösen Sie die Feststell-
bremse manuell.
■Wenn “Feststellbremse momentan nicht verfügbar” auf der Mu lti-Informations-
anzeige angezeigt wird
Wenn die Feststellbremse innerhalb eines
kurzen Zeitraums wiederholt betätigt wird,
schränkt das System möglicherweise den Betrieb ein, um ein Überhitzen zu vermeiden.
Wenn dies geschieht, betätigen Sie die Fest-
stellbremse nicht mehr. Der Normalbetrieb ist nach ca. 1 Minute wieder verfügbar.
■Wenn “Feststellbremse nicht verfüg-
bar” auf der Multi- Informationsanzeige
angezeigt wird
Betätigen Sie den Schalter der Feststell- bremse. Wenn die Meldung nicht verschwin-
det, nachdem Sie den Schalter mehrfach
betätigt haben, weist das System möglicher- weise eine Funktionsst örung auf. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
■Betriebsgeräusch der Feststellbremse
Wenn die Feststellbremse betätigt wird, ist
möglicherweise ein Motorgeräusch (Surren) zu hören. Dies deutet nicht auf eine Funkti-
onsstörung hin.
■Anzeigeleuchte für die Feststellbremse
und Feststellbremsleuchte
●Abhängig vom Starttastenmodus leuchten
die Anzeigeleuchte für die Feststellbremse und die Feststellbremsleuchte auf und blei-
ben wie nachfolgend beschrieben an:
ON: Leuchtet auf, bis die Feststell- bremse gelöst wird.
Nicht auf ON: Leuchtet etwa 15 Sekunden
lang.
●Wenn die Starttaste bei angezogener Fest-
stellbremse ausgeschal tet wird, bleiben die Anzeigeleuchte für die Feststellbremse
und die Feststellbremsleuchte für ca. 15
Sekunden eingeschaltet. Dies deutet nicht auf eine Funktionsstörung hin.
■Bei einer Fehlfunktion des Schalters der Feststellbremse
Der automatische Modus (automatisches
Anziehen und Lösen der Bremse) wird auto-
matisch aktiviert.
■Parken des Fahrzeugs
 S.226
■Warnsummer für angezogene Feststell- bremse
Ein Summer ertönt, wenn das Fahrzeug mit angezogener Feststellbremse gefahren wird.
“EPB betätigt.” wird auf der Multi-Informati-
onsanzeige angezeigt.
■Warnmeldungen und Summer
Warnmeldungen und Summer dienen zum Anzeigen einer Funktionsstörung des
Systems oder fordern den Fahrer zu beson-
derer Vorsicht auf. Wenn auf der Multi-Infor- mationsanzeige eine Warnmeldung
erscheint, lesen Sie die Meldung und befol-
gen Sie die Anweisungen.
■Falls die Warnleuchte für das Bremssy- stem aufleuchtet
 S.494
■Verwendung im Winter
 S.375
WARNUNG
■Beim Parken des Fahrzeugs
Lassen Sie kein Kind im Fahrzeug allein.
Die Feststellbremse kann unbeabsichtigt
gelöst werden und es besteht die Gefahr, dass sich das Fahrzeug bewegt und es zu
einem Unfall mit Todesfolge oder schwe-
ren Verletzungen kommt.
■Schalter für Feststellbremse
Platzieren Sie keine Gegenstände in der
Nähe des Feststellbremsschalters.
Gegenstände können mit dem Schalter in Kontakt kommen und die Feststellbremse
kann unerwartet betätigt werden.

255
4

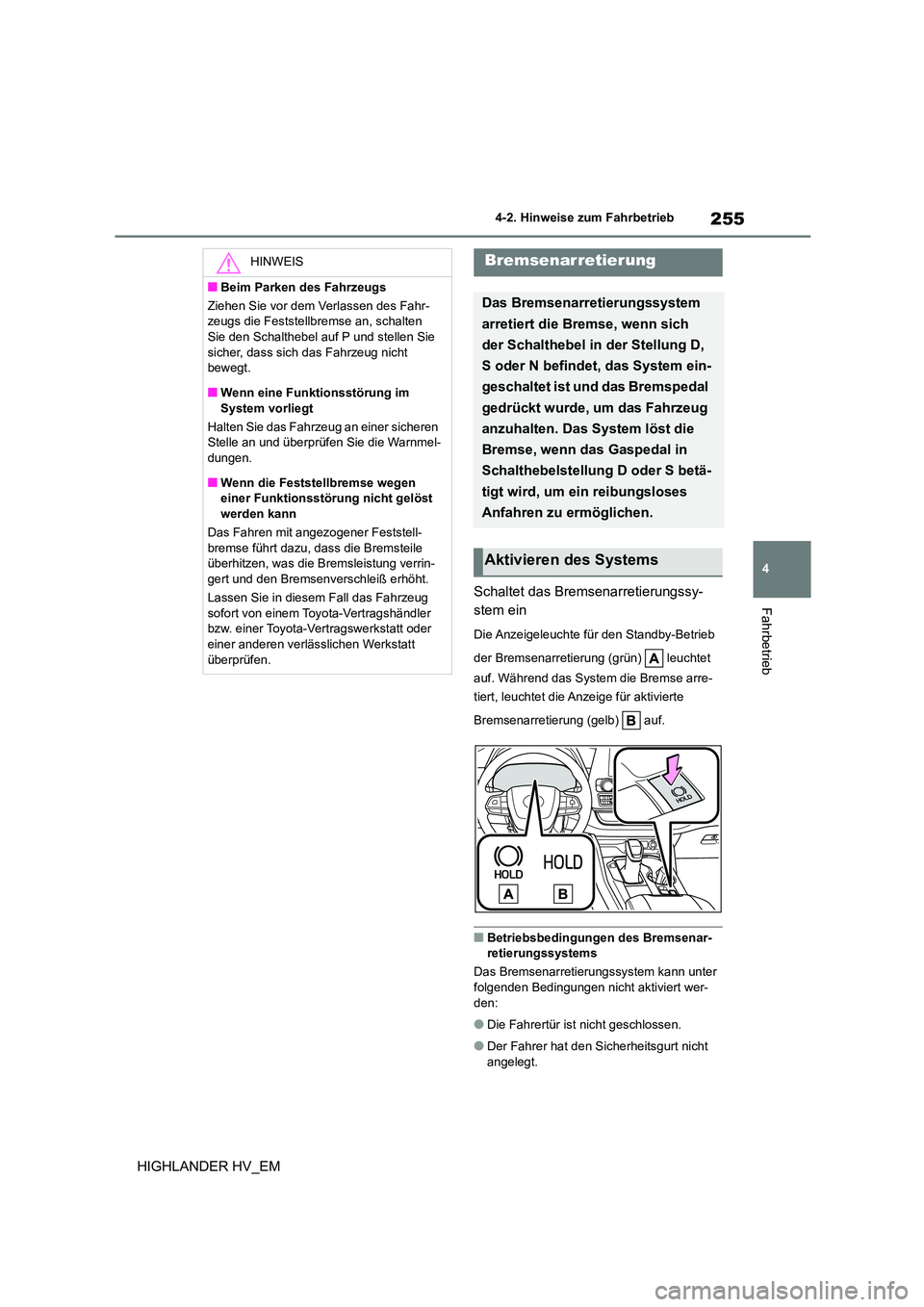

4-2. Hinweise zum Fahrbetrieb
Fahrbetrieb
HIGHLANDER HV_EM
Schaltet das Bremsenarretierungssy-
stem ein
Die Anzeigeleuchte fü r den Standby-Betrieb
der Bremsenarretierung (grün) leuchtet
auf. Während das System die Bremse arre-
tiert, leuchtet die Anzeige für aktivierte
Bremsenarretierung (gelb) auf.
■Betriebsbedingungen des Bremsenar- retierungssystems
Das Bremsenarretierungssystem kann unter
folgenden Bedingungen nicht aktiviert wer-
den:
●Die Fahrertür ist nicht geschlossen.
●Der Fahrer hat den Sicherheitsgurt nicht
angelegt.
HINWEIS
■Beim Parken des Fahrzeugs
Ziehen Sie vor dem Verlassen des Fahr-
zeugs die Feststellbremse an, schalten
Sie den Schalthebel auf P und stellen Sie sicher, dass sich das Fahrzeug nicht
bewegt.
■Wenn eine Funktionsstörung im System vorliegt
Halten Sie das Fahrzeug an einer sicheren
Stelle an und überprüfen Sie die Warnmel-
dungen.
■Wenn die Feststellbremse wegen
einer Funktionsstörung nicht gelöst
werden kann
Das Fahren mit angezogener Feststell- bremse führt dazu, dass die Bremsteile
überhitzen, was die Bremsleistung verrin-
gert und den Bremsenverschleiß erhöht.
Lassen Sie in diesem Fall das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt überprüfen.
Bremsenarretierung
Das Bremsenarretierungssystem
arretiert die Bremse, wenn sich
der Schalthebel in der Stellung D,
S oder N befindet, das System ein-
geschaltet ist und das Bremspedal
gedrückt wurde, um das Fahrzeug
anzuhalten. Das System löst die
Bremse, wenn das Gaspedal in
Schalthebelstellung D oder S betä-
tigt wird, um ein reibungsloses
Anfahren zu ermöglichen.
Aktivieren des Systems

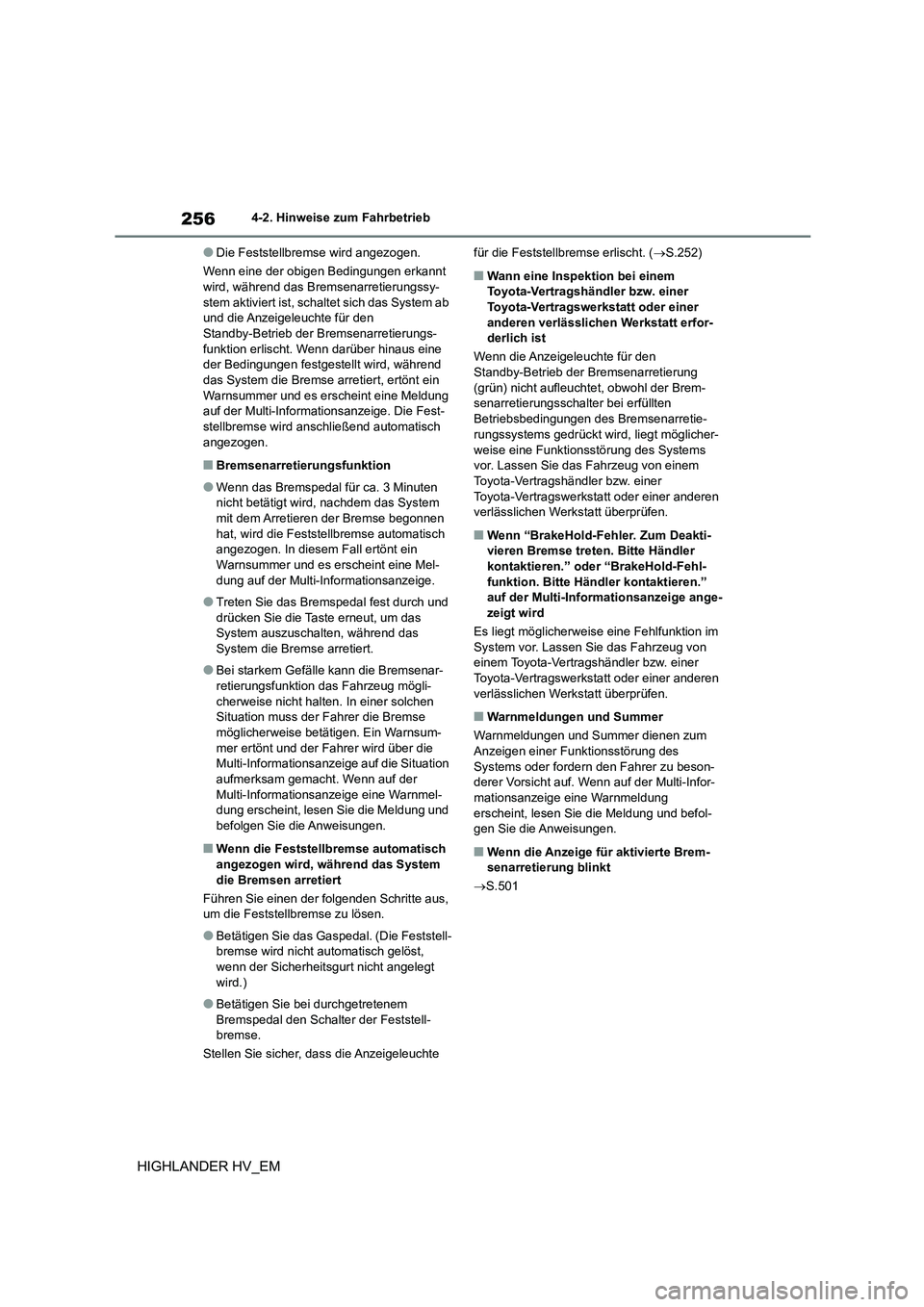

2564-2. Hinweise zum Fahrbetrieb
HIGHLANDER HV_EM
●Die Feststellbremse wird angezogen.
Wenn eine der obigen Bedingungen erkannt wird, während das Bremsenarretierungssy-
stem aktiviert ist, schaltet sich das System ab
und die Anzeigeleuchte für den Standby-Betrieb der Bremsenarretierungs-
funktion erlischt. Wenn darüber hinaus eine
der Bedingungen festgestellt wird, während das System die Bremse arretiert, ertönt ein
Warnsummer und es erscheint eine Meldung
auf der Multi-Informationsanzeige. Die Fest-
stellbremse wird anschließend automatisch angezogen.
■Bremsenarretierungsfunktion
●Wenn das Bremspedal für ca. 3 Minuten nicht betätigt wird, nachdem das System
mit dem Arretieren der Bremse begonnen
hat, wird die Feststellbremse automatisch angezogen. In diesem Fall ertönt ein
Warnsummer und es erscheint eine Mel-
dung auf der Multi-Informationsanzeige.
●Treten Sie das Bremspedal fest durch und
drücken Sie die Taste erneut, um das System auszuschalten, während das
System die Bremse arretiert.
●Bei starkem Gefälle kann die Bremsenar-
retierungsfunktion das Fahrzeug mögli-
cherweise nicht halten. In einer solchen Situation muss der Fahrer die Bremse
möglicherweise betätigen. Ein Warnsum-
mer ertönt und der Fahrer wird über die Multi-Informationsanzeige auf die Situation
aufmerksam gemacht. Wenn auf der
Multi-Informationsanzeige eine Warnmel- dung erscheint, lesen Sie die Meldung und
befolgen Sie die Anweisungen.
■Wenn die Feststellbremse automatisch
angezogen wird, während das System die Bremsen arretiert
Führen Sie einen der folgenden Schritte aus,
um die Feststellbremse zu lösen.
●Betätigen Sie das Gas pedal. (Die Feststell-
bremse wird nicht automatisch gelöst,
wenn der Sicherheitsgurt nicht angelegt wird.)
●Betätigen Sie bei durchgetretenem Bremspedal den Schalter der Feststell-
bremse.
Stellen Sie sicher, das s die Anzeigeleuchte
für die Feststellbremse erlischt. ( S.252)
■Wann eine Inspektion bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt erfor- derlich ist
Wenn die Anzeigeleuchte für den
Standby-Betrieb der Bremsenarretierung
(grün) nicht aufleuchtet, obwohl der Brem- senarretierungsschalter bei erfüllten
Betriebsbedingungen des Bremsenarretie-
rungssystems gedrückt wird, liegt möglicher-
weise eine Funktionsstörung des Systems vor. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Wenn “BrakeHold-Fehler. Zum Deakti-
vieren Bremse treten. Bitte Händler
kontaktieren.” oder “BrakeHold-Fehl- funktion. Bitte Händler kontaktieren.”
auf der Multi-Inform ationsanzeige ange-
zeigt wird
Es liegt möglicherweis e eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Warnmeldungen und Summer
Warnmeldungen und Summer dienen zum
Anzeigen einer Funktionsstörung des
Systems oder fordern den Fahrer zu beson- derer Vorsicht auf. Wenn auf der Multi-Infor-
mationsanzeige eine Warnmeldung
erscheint, lesen Sie die Meldung und befol- gen Sie die Anweisungen.
■Wenn die Anzeige für aktivierte Brem-
senarretierung blinkt
 S.501

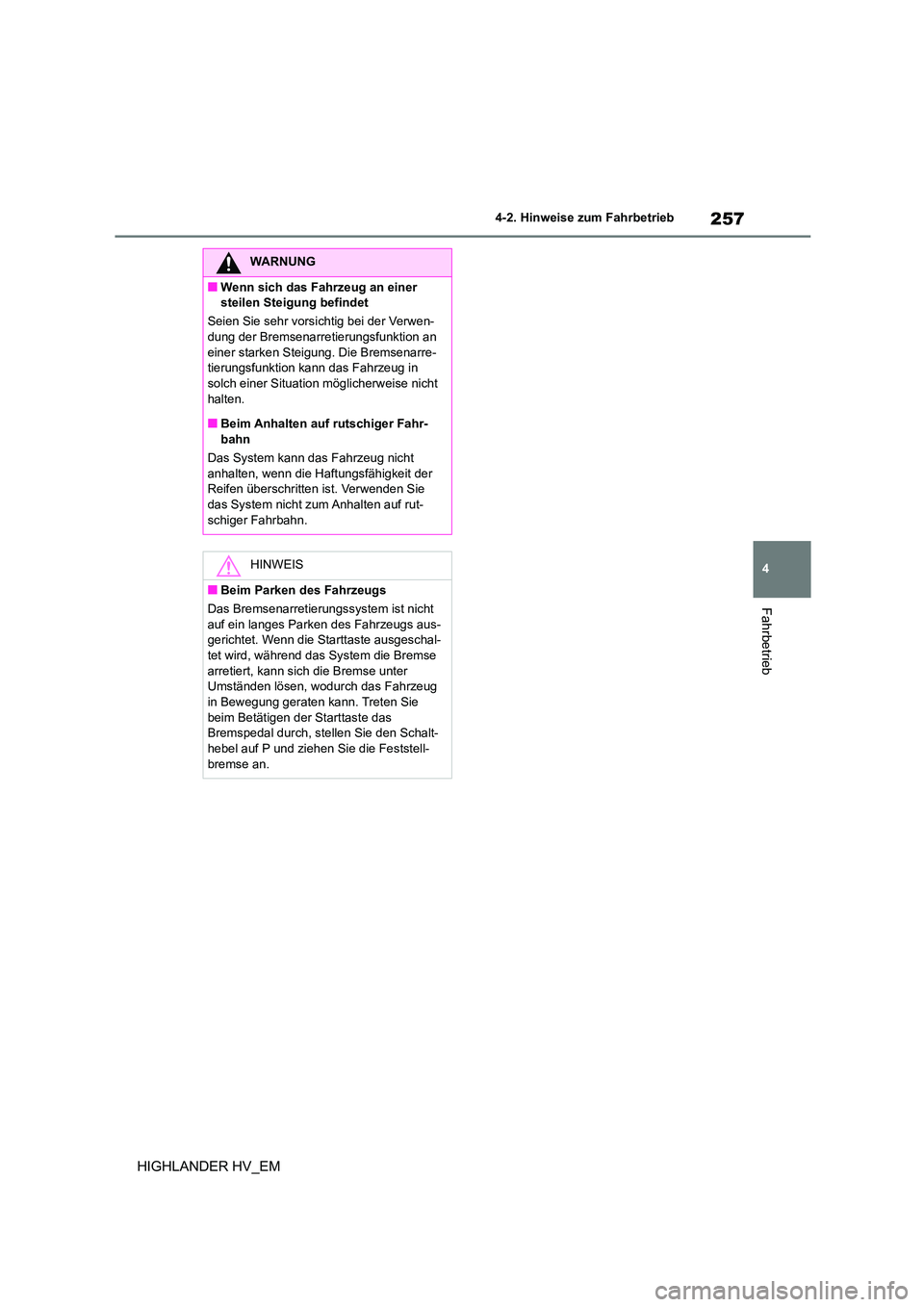

257
4
4-2. Hinweise zum Fahrbetrieb
Fahrbetrieb
HIGHLANDER HV_EM
WARNUNG
■Wenn sich das Fahrzeug an einer
steilen Steigung befindet
Seien Sie sehr vorsichtig bei der Verwen-
dung der Bremsenarretierungsfunktion an einer starken Steigung. Die Bremsenarre-
tierungsfunktion kann das Fahrzeug in
solch einer Situation möglicherweise nicht halten.
■Beim Anhalten auf rutschiger Fahr-
bahn
Das System kann das Fahrzeug nicht anhalten, wenn die Haftungsfähigkeit der
Reifen überschritten ist. Verwenden Sie
das System nicht zum Anhalten auf rut- schiger Fahrbahn.
HINWEIS
■Beim Parken des Fahrzeugs
Das Bremsenarretierungs system ist nicht
auf ein langes Parken des Fahrzeugs aus-
gerichtet. Wenn die Starttaste ausgeschal- tet wird, während das System die Bremse
arretiert, kann sich die Bremse unter
Umständen lösen, wodurch das Fahrzeug in Bewegung geraten kann. Treten Sie
beim Betätigen der Starttaste das
Bremspedal durch, stellen Sie den Schalt- hebel auf P und ziehen Sie die Feststell-
bremse an.

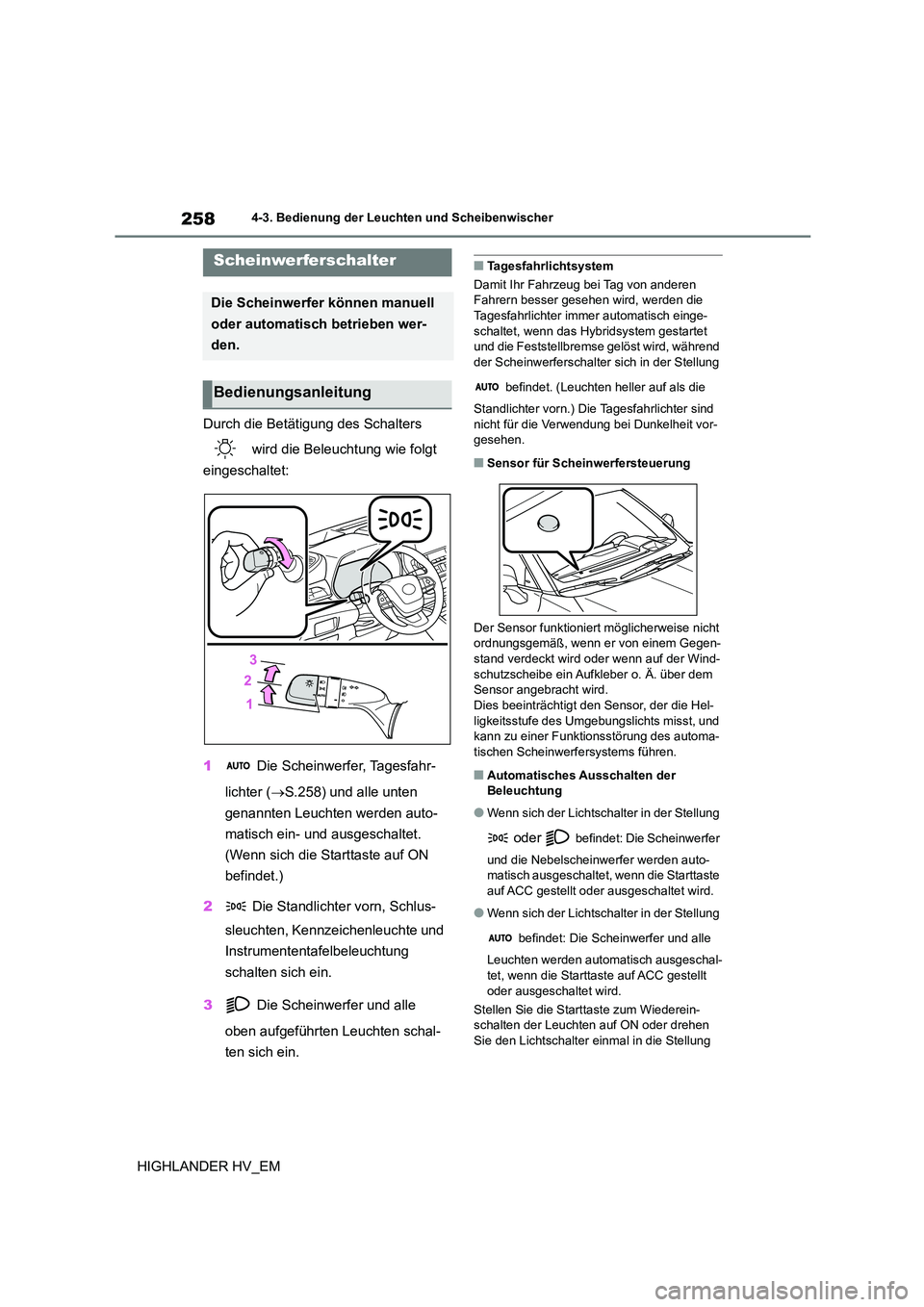

2584-3. Bedienung der Leuchten und Scheibenwischer
HIGHLANDER HV_EM
4-3.Bedienung der Leuchten und Scheibenwischer
Durch die Betätigung des Schalters
wird die Beleuchtung wie folgt
eingeschaltet:
1 Die Scheinwerfer, Tagesfahr-
lichter ( S.258) und alle unten
genannten Leuchten werden auto-
matisch ein- und ausgeschaltet.
(Wenn sich die Starttaste auf ON
befindet.)
2 Die Standlichter vorn, Schlus-
sleuchten, Kennzeichenleuchte und
Instrumententafelbeleuchtung
schalten sich ein.
3 Die Scheinwerfer und alle
oben aufgeführten Leuchten schal-
ten sich ein.
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug bei Tag von anderen Fahrern besser gesehen wird, werden die
Tagesfahrlichter immer automatisch einge-
schaltet, wenn das Hybridsystem gestartet und die Feststellbremse gelöst wird, während
der Scheinwerferschalter sich in der Stellung
befindet. (Leuchten heller auf als die
Standlichter vorn.) Die Tagesfahrlichter sind
nicht für die Verwendung bei Dunkelheit vor- gesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert möglicherweise nicht ordnungsgemäß, wenn er von einem Gegen-
stand verdeckt wird oder wenn auf der Wind-
schutzscheibe ein Aufkleber o. Ä. über dem Sensor angebracht wird.
Dies beeinträchtigt den Sensor, der die Hel-
ligkeitsstufe des Umgebungslichts misst, und kann zu einer Funktionsstörung des automa-
tischen Scheinwerfe rsystems führen.
■Automatisches Ausschalten der
Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwerfer
und die Nebelscheinwerfer werden auto-
matisch ausgeschaltet, wenn die Starttaste
auf ACC gestellt oder ausgeschaltet wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten werden automatisch ausgeschal-
tet, wenn die Starttaste auf ACC gestellt
oder ausgeschaltet wird.
Stellen Sie die Starttaste zum Wiederein- schalten der Leuchten auf ON oder drehen
Sie den Lichtschalter einm al in die Stellung
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betrieben wer-
den.
Bedienungsanleitung

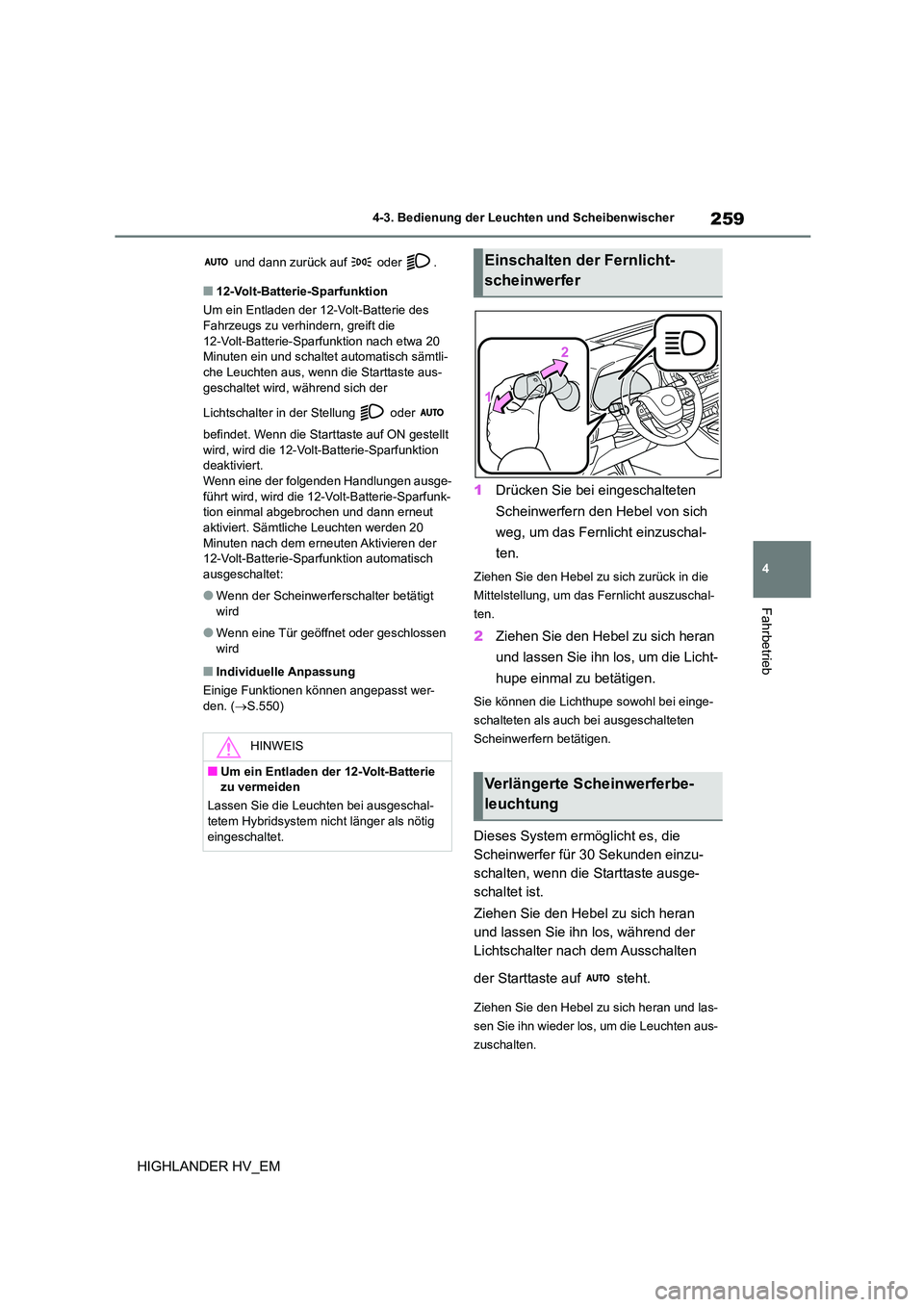

259
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
HIGHLANDER HV_EM
und dann zurück auf oder .
■12-Volt-Batterie-Sparfunktion
Um ein Entladen der 12-Volt-Batterie des
Fahrzeugs zu verhindern, greift die
12-Volt-Batterie-Sparfunktion nach etwa 20 Minuten ein und schaltet automatisch sämtli-
che Leuchten aus, wenn die Starttaste aus-
geschaltet wird, während sich der
Lichtschalter in der Stellung oder
befindet. Wenn die Starttaste auf ON gestellt
wird, wird die 12-Volt-Batterie-Sparfunktion deaktiviert.
Wenn eine der folgenden Handlungen ausge-
führt wird, wird die 12-Volt-Batterie-Sparfunk- tion einmal abgebrochen und dann erneut
aktiviert. Sämtliche Leuchten werden 20
Minuten nach dem erneuten Aktivieren der 12-Volt-Batterie-Sparfunktion automatisch
ausgeschaltet:
●Wenn der Scheinwerferschalter betätigt
wird
●Wenn eine Tür geöffnet oder geschlossen
wird
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.550)
1Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in die
Mittelstellung, um das Fernlicht auszuschal-
ten.
2 Ziehen Sie den Hebel zu sich heran
und lassen Sie ihn los, um die Licht-
hupe einmal zu betätigen.
Sie können die Lichthupe sowohl bei einge-
schalteten als auch bei ausgeschalteten
Scheinwerfern betätigen.
Dieses System ermöglicht es, die
Scheinwerfer für 30 Sekunden einzu-
schalten, wenn die Starttaste ausge-
schaltet ist.
Ziehen Sie den Hebel zu sich heran
und lassen Sie ihn los, während der
Lichtschalter nach dem Ausschalten
der Starttaste auf steht.
Ziehen Sie den Hebel zu sich heran und las-
sen Sie ihn wieder los, um die Leuchten aus-
zuschalten.
HINWEIS
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Lassen Sie die Leucht en bei ausgeschal-
tetem Hybridsystem nicht länger als nötig
eingeschaltet.
Einschalten der Fernlicht-
scheinwerfer
Verlängerte Scheinwerferbe-
leuchtung

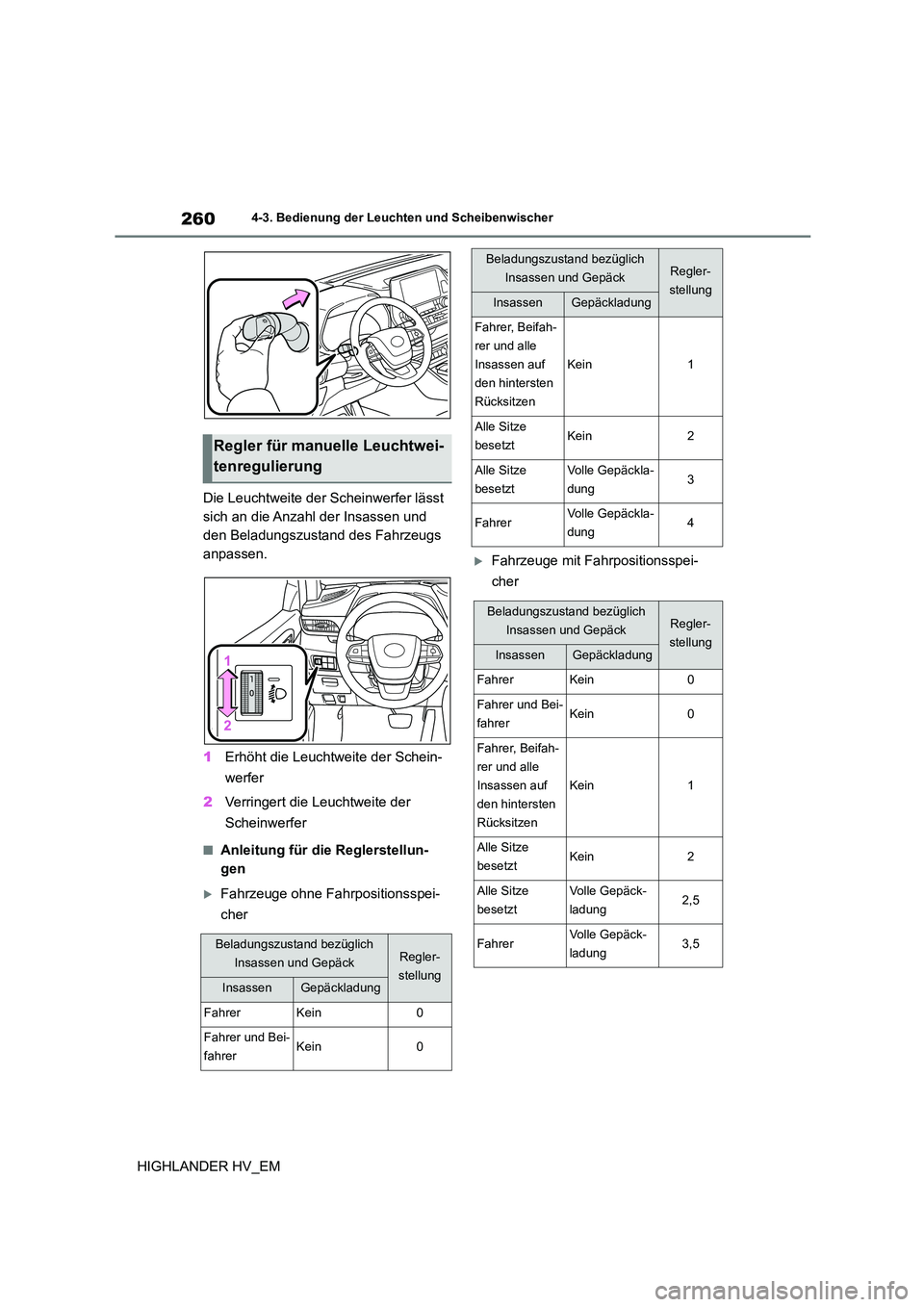

2604-3. Bedienung der Leuchten und Scheibenwischer
HIGHLANDER HV_EM
Die Leuchtweite der Scheinwerfer lässt
sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs
anpassen.
1 Erhöht die Leuchtweite der Schein-
werfer
2 Verringert die Leuchtweite der
Scheinwerfer
■Anleitung für die Reglerstellun-
gen
Fahrzeuge ohne Fahrpositionsspei-
cher
Fahrzeuge mit Fahrpositionsspei-
cher
Regler für manuelle Leuchtwei-
tenregulierung
Beladungszustand bezüglich
Insassen und GepäckRegler-
stellungInsassenGepäckladung
FahrerKein0
Fahrer und Bei-
fahrerKein0
Fahrer, Beifah-
rer und alle
Insassen auf
den hintersten
Rücksitzen
Kein1
Alle Sitze
besetztKein2
Alle Sitze
besetzt
Volle Gepäckla-
dung3
FahrerVolle Gepäckla-
dung4
Beladungszustand bezüglich
Insassen und GepäckRegler-
stellungInsassenGepäckladung
FahrerKein0
Fahrer und Bei-
fahrerKein0
Fahrer, Beifah-
rer und alle
Insassen auf
den hintersten
Rücksitzen
Kein1
Alle Sitze
besetztKein2
Alle Sitze
besetzt
Volle Gepäck-
ladung2,5
FahrerVolle Gepäck-
ladung3,5
Beladungszustand bezüglich
Insassen und GepäckRegler-
stellungInsassenGepäckladung
