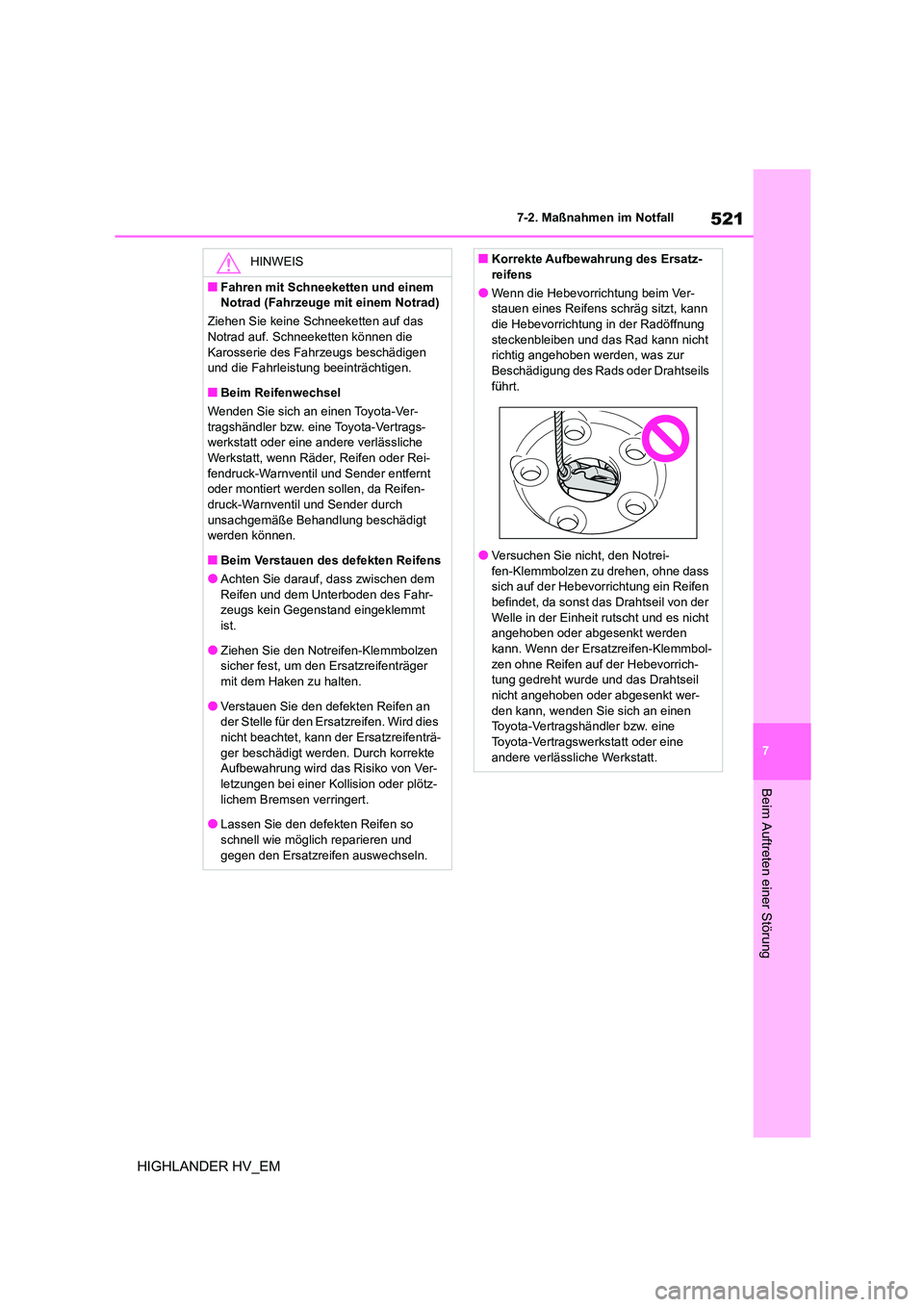

TOYOTA HIGHLANDER 2020 Betriebsanleitungen (in German)

521
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
HINWEIS
■Fahren mit Schneeketten und einem
Notrad (Fahrzeuge mit einem Notrad)
Ziehen Sie keine Schneeketten auf das
Notrad auf. Schneeketten können die Karosserie des Fahrzeugs beschädigen
und die Fahrleistung beeinträchtigen.
■Beim Reifenwechsel
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche
Werkstatt, wenn Räder, Reifen oder Rei- fendruck-Warnventil und Sender entfernt
oder montiert werden sollen, da Reifen-
druck-Warnventil und Sender durch unsachgemäße Behandlung beschädigt
werden können.
■Beim Verstauen des defekten Reifens
●Achten Sie darauf, dass zwischen dem Reifen und dem Unterboden des Fahr-
zeugs kein Gegenstand eingeklemmt
ist.
●Ziehen Sie den Notreifen-Klemmbolzen
sicher fest, um den Ersatzreifenträger
mit dem Haken zu halten.
●Verstauen Sie den defekten Reifen an der Stelle für den Ersatzreifen. Wird dies
nicht beachtet, kann der Ersatzreifenträ-
ger beschädigt werden. Durch korrekte Aufbewahrung wird das Risiko von Ver-
letzungen bei einer Kollision oder plötz-
lichem Bremsen verringert.
●Lassen Sie den defekten Reifen so
schnell wie möglich reparieren und
gegen den Ersatzreifen auswechseln.
■Korrekte Aufbewahrung des Ersatz-
reifens
●Wenn die Hebevorrichtung beim Ver-
stauen eines Reifens schräg sitzt, kann die Hebevorrichtung in der Radöffnung
steckenbleiben und das Rad kann nicht
richtig angehoben werden, was zur Beschädigung des Rads oder Drahtseils
führt.
●Versuchen Sie nicht, den Notrei- fen-Klemmbolzen zu drehen, ohne dass
sich auf der Hebevorrichtung ein Reifen
befindet, da sonst das Drahtseil von der Welle in der Einheit rutscht und es nicht
angehoben oder abgesenkt werden
kann. Wenn der Ersatzreifen-Klemmbol- zen ohne Reifen auf der Hebevorrich-
tung gedreht wurde und das Drahtseil
nicht angehoben oder abgesenkt wer- den kann, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

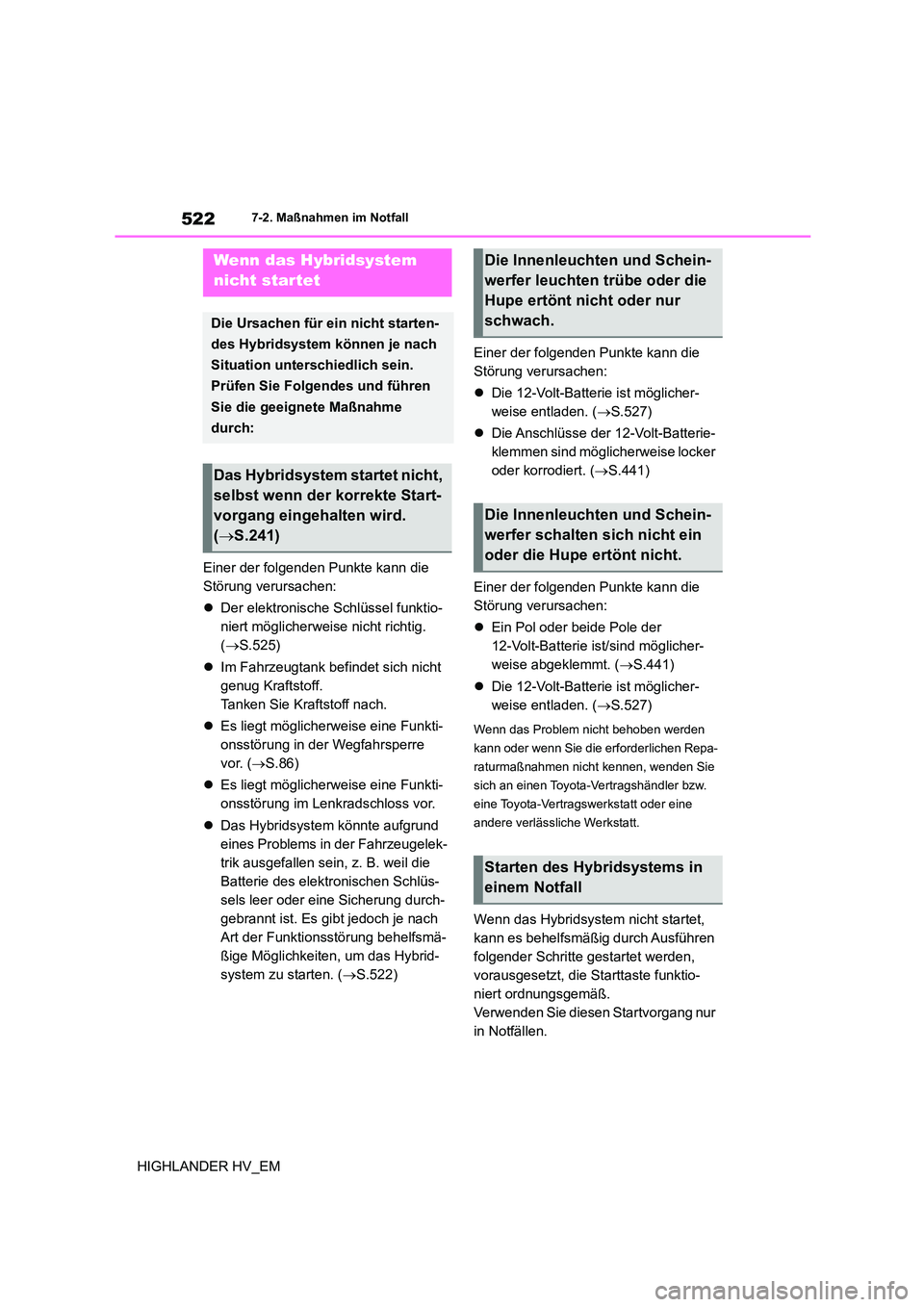

5227-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
Einer der folgenden Punkte kann die
Störung verursachen:
 Der elektronische Schlüssel funktio-
niert möglicherweise nicht richtig.
( S.525)
 Im Fahrzeugtank befindet sich nicht
genug Kraftstoff.
Tanken Sie Kraftstoff nach.
 Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor. ( S.86)
 Es liegt möglicherweise eine Funkti-
onsstörung im Lenkradschloss vor.
 Das Hybridsystem könnte aufgrund
eines Problems in der Fahrzeugelek-
trik ausgefallen sein, z. B. weil die
Batterie des elektronischen Schlüs-
sels leer oder eine Sicherung durch-
gebrannt ist. Es gibt jedoch je nach
Art der Funktionsstörung behelfsmä-
ßige Möglichkeiten, um das Hybrid-
system zu starten. ( S.522)
Einer der folgenden Punkte kann die
Störung verursachen:
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.527)
 Die Anschlüsse der 12-Volt-Batterie-
klemmen sind möglicherweise locker
oder korrodiert. ( S.441)
Einer der folgenden Punkte kann die
Störung verursachen:
 Ein Pol oder beide Pole der
12-Volt-Batterie ist/sind möglicher-
weise abgeklemmt. ( S.441)
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.527)
Wenn das Problem nicht behoben werden
kann oder wenn Sie die erforderlichen Repa-
raturmaßnahmen nicht kennen, wenden Sie
sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn das Hybridsystem nicht startet,
kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden,
vorausgesetzt, die Starttaste funktio-
niert ordnungsgemäß.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
Wenn das Hybridsystem
nicht startet
Die Ursachen für ein nicht starten-
des Hybridsystem können je nach
Situation unterschiedlich sein.
Prüfen Sie Folgendes und führen
Sie die geeignete Maßnahme
durch:
Das Hybridsystem startet nicht,
selbst wenn der korrekte Start-
vorgang eingehalten wird.
( S.241)
Die Innenleuchten und Schein-
werfer leuchten trübe oder die
Hupe ertönt nicht oder nur
schwach.
Die Innenleuchten und Schein-
werfer schalten sich nicht ein
oder die Hupe ertönt nicht.
Starten des Hybridsystems in
einem Notfall

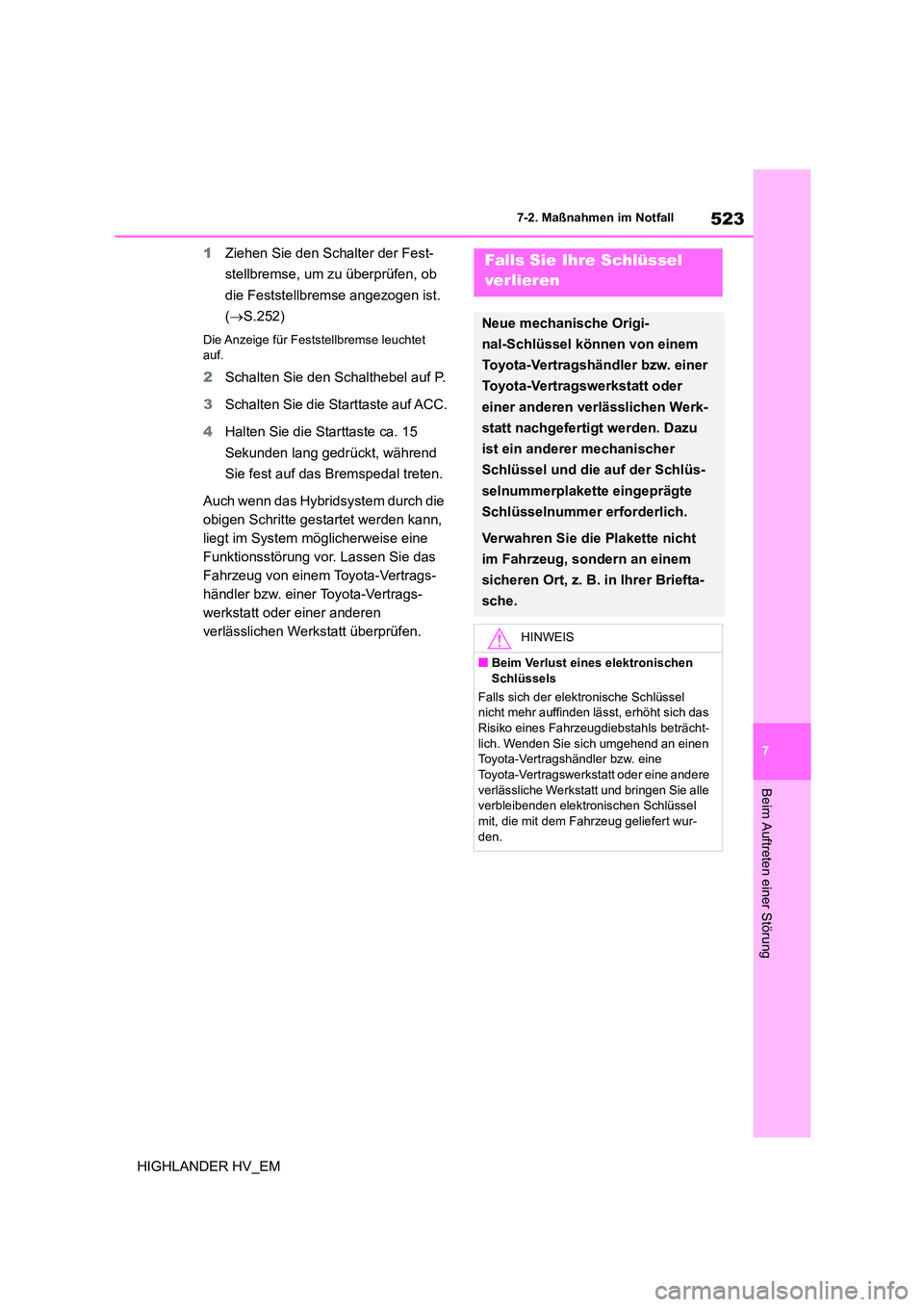

523
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
1 Ziehen Sie den Schalter der Fest-
stellbremse, um zu überprüfen, ob
die Feststellbremse angezogen ist.
( S.252)
Die Anzeige für Feststellbremse leuchtet
auf.
2 Schalten Sie den Schalthebel auf P.
3 Schalten Sie die Starttaste auf ACC.
4 Halten Sie die Starttaste ca. 15
Sekunden lang gedrückt, während
Sie fest auf das Bremspedal treten.
Auch wenn das Hybridsystem durch die
obigen Schritte gestartet werden kann,
liegt im System möglicherweise eine
Funktionsstörung vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Falls Sie Ihre Schlüssel
ver lieren
Neue mechanische Origi-
nal-Schlüssel können von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt nachgefertigt werden. Dazu
ist ein anderer mechanischer
Schlüssel und die auf der Schlüs-
selnummerplakette eingeprägte
Schlüsselnummer erforderlich.
Verwahren Sie die Plakette nicht
im Fahrzeug, sondern an einem
sicheren Ort, z. B. in Ihrer Briefta-
sche.
HINWEIS
■Beim Verlust eines elektronischen
Schlüssels
Falls sich der elektronische Schlüssel nicht mehr auffinden lässt, erhöht sich das
Risiko eines Fahrzeugdiebstahls beträcht-
lich. Wenden Sie sich umgehend an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt und bringen Sie alle verbleibenden elektronischen Schlüssel
mit, die mit dem Fahrzeug geliefert wur-
den.

5247-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
 Wenn sich der Schalter des Tank-
klappenöffners nicht betätigen lässt,
entfernen Sie die Abdeckung im
Gepäckraum und ziehen Sie den
Hebel, um die Tankklappe zu öffnen.
 Wenn Sie die Tankklappe mit dem
Hebel öffnen, kann der Druck im
Kraftstofftank vor dem Tanken mögli-
cherweise nicht ausreichend redu-
ziert werden. Drehen Sie den
Verschluss langsam, um zu verhin-
dern, dass beim Entfernen Kraftstoff
ausläuft.
Während des Tankens kann Kraft-
stoff aus der Einfüllöffnung laufen,
da Luft aus dem Kraftstofftank ent-
weicht. Befüllen Sie den Kraftstoff-
tank daher vorsichtig und langsam.
Wenn die Tankklappe nicht
geöffnet werden kann
Wenn sich der Schalter des Tank-
klappenöffners nicht betätigen
lässt, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt, um das Fahrzeug instand zu
setzen. Wenn Tanken dringend
erforderlich ist, kann die Tank-
klappe mit folgendem Verfahren
geöffnet werden.
Öffnen der Tankklappe

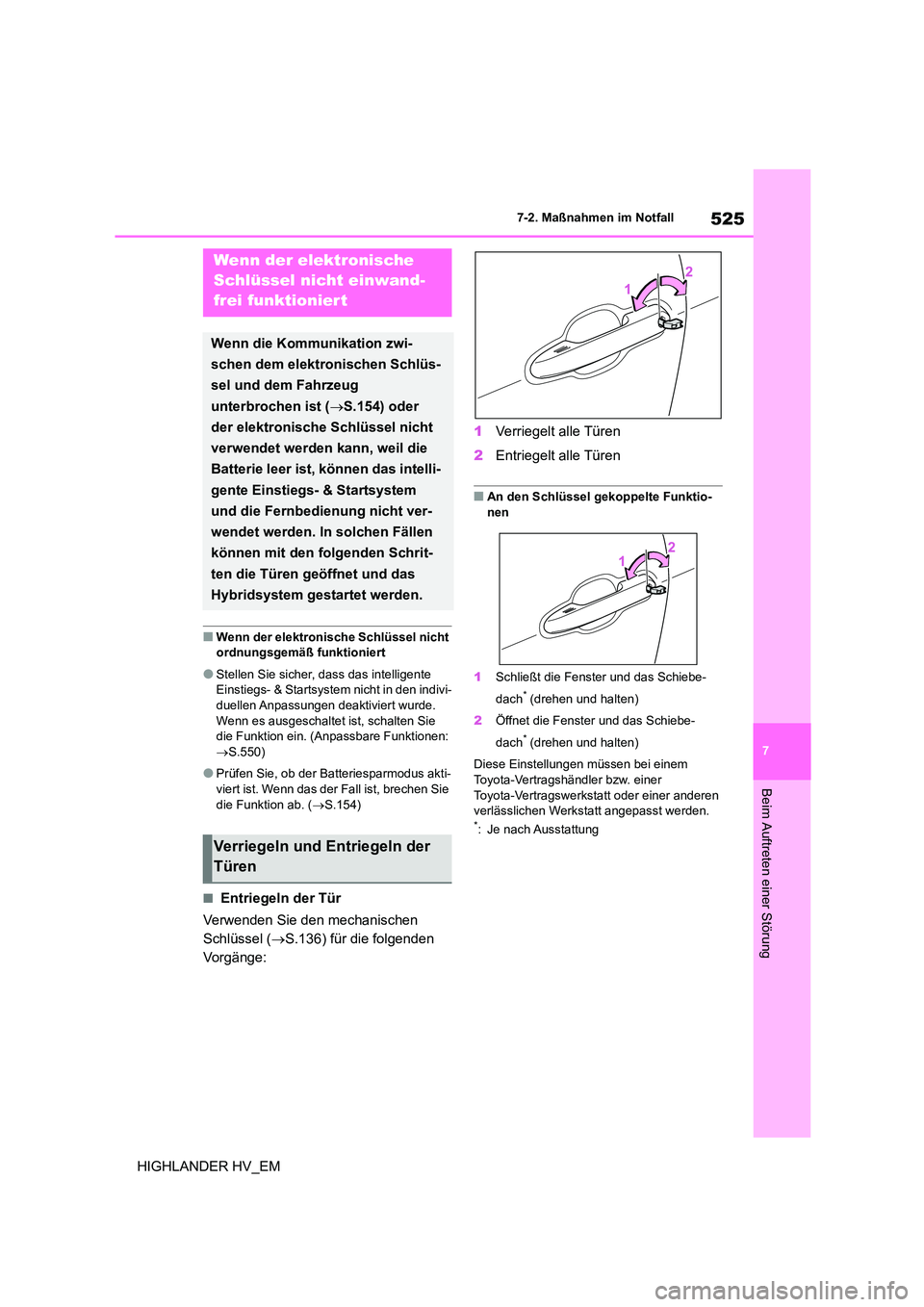

525
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- & Startsystem nicht in den indivi- duellen Anpassungen deaktiviert wurde.
Wenn es ausgeschaltet ist, schalten Sie
die Funktion ein. (Anpassbare Funktionen:  S.550)
●Prüfen Sie, ob der Batteriesparmodus akti- viert ist. Wenn das der Fall ist, brechen Sie
die Funktion ab. ( S.154)
■Entriegeln der Tür
Verwenden Sie den mechanischen
Schlüssel ( S.136) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster und das Schiebe-
dach* (drehen und halten)
2 Öffnet die Fenster und das Schiebe-
dach* (drehen und halten)
Diese Einstellungen müssen bei einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt angepasst werden.*: Je nach Ausstattung
Wenn der elektronische
Schlüssel nicht einwand-
frei funktioniert
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug
unterbrochen ist ( S.154) oder
der elektronische Schlüssel nicht
verwendet werden kann, weil die
Batterie leer ist, können das intelli-
gente Einstiegs- & Startsystem
und die Fernbedienung nicht ver-
wendet werden. In solchen Fällen
können mit den folgenden Schrit-
ten die Türen geöffnet und das
Hybridsystem gestartet werden.
Verriegeln und Entriegeln der
Türen

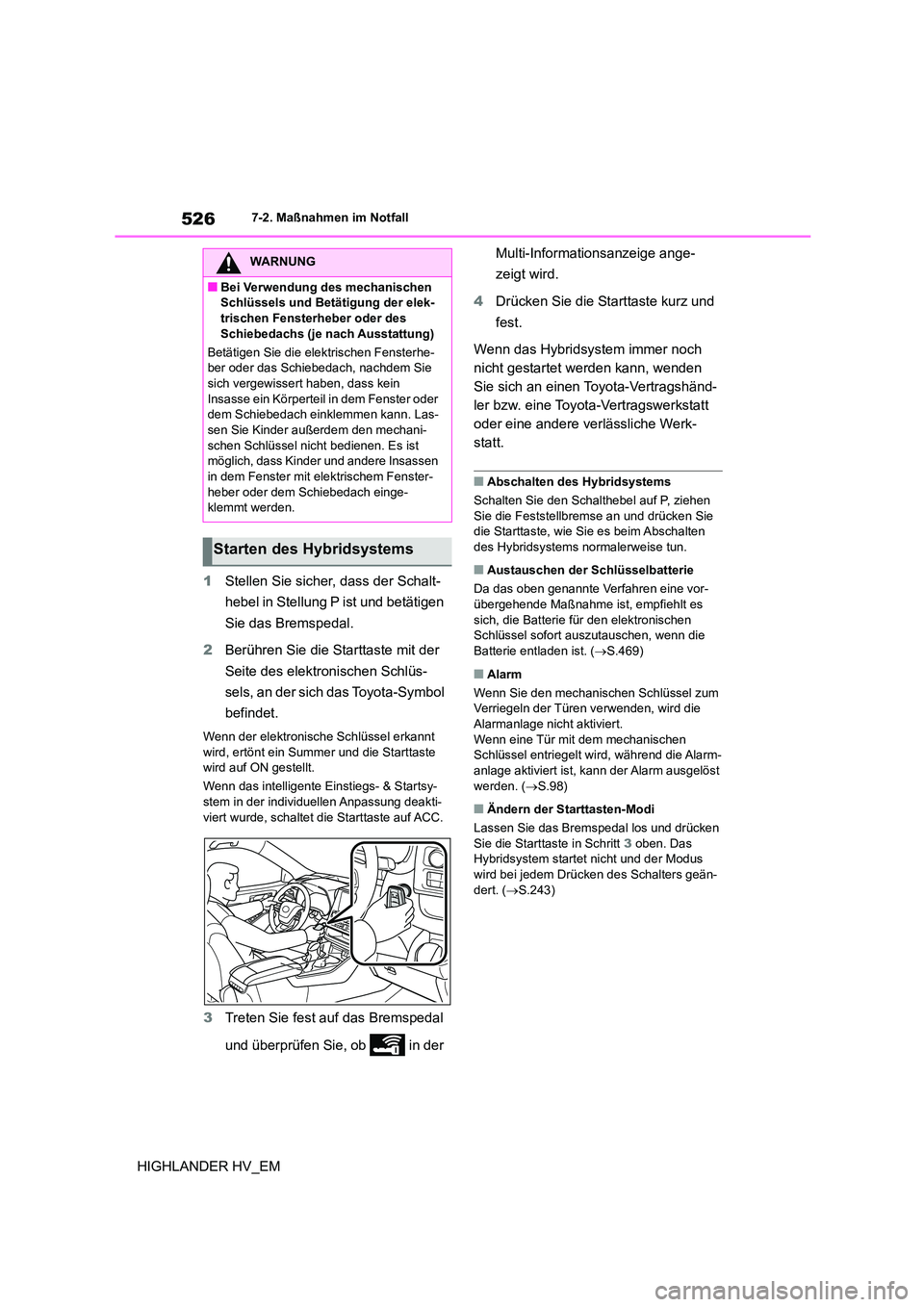

5267-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
1 Stellen Sie sicher, dass der Schalt-
hebel in Stellung P ist und betätigen
Sie das Bremspedal.
2 Berühren Sie die Starttaste mit der
Seite des elektronischen Schlüs-
sels, an der sich das Toyota-Symbol
befindet.
Wenn der elektronische Schlüssel erkannt wird, ertönt ein Summer und die Starttaste
wird auf ON gestellt.
Wenn das intelligente Einstiegs- & Startsy-
stem in der individue llen Anpassung deakti- viert wurde, schaltet die Starttaste auf ACC.
3 Treten Sie fest auf das Bremspedal
und überprüfen Sie, ob in der
Multi-Informationsanzeige ange-
zeigt wird.
4 Drücken Sie die Starttaste kurz und
fest.
Wenn das Hybridsystem immer noch
nicht gestartet werden kann, wenden
Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werk-
statt.
■Abschalten des Hybridsystems
Schalten Sie den Schalthebel auf P, ziehen
Sie die Feststellbremse an und drücken Sie
die Starttaste, wie Sie es beim Abschalten des Hybridsystems normalerweise tun.
■Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vor-
übergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen Schlüssel sofort auszutauschen, wenn die
Batterie entladen ist. ( S.469)
■Alarm
Wenn Sie den mechanischen Schlüssel zum
Verriegeln der Türen verwenden, wird die Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen
Schlüssel entriegelt wird, während die Alarm- anlage aktiviert ist, k ann der Alarm ausgelöst
werden. ( S.98)
■Ändern der Starttasten-Modi
Lassen Sie das Bremspedal los und drücken
Sie die Starttaste in Schritt 3 oben. Das Hybridsystem startet nicht und der Modus
wird bei jedem Drüc ken des Schalters geän-
dert. ( S.243)
WARNUNG
■Bei Verwendung des mechanischen
Schlüssels und Betätigung der elek-
trischen Fensterheber oder des Schiebedachs (je nach Ausstattung)
Betätigen Sie die elektrischen Fensterhe-
ber oder das Schiebedach, nachdem Sie
sich vergewissert haben, dass kein Insasse ein Körperteil in dem Fenster oder
dem Schiebedach einklemmen kann. Las-
sen Sie Kinder außerdem den mechani- schen Schlüssel nicht bedienen. Es ist
möglich, dass Kinder und andere Insassen
in dem Fenster mit elektrischem Fenster- heber oder dem Schiebedach einge-
klemmt werden.
Starten des Hybridsystems

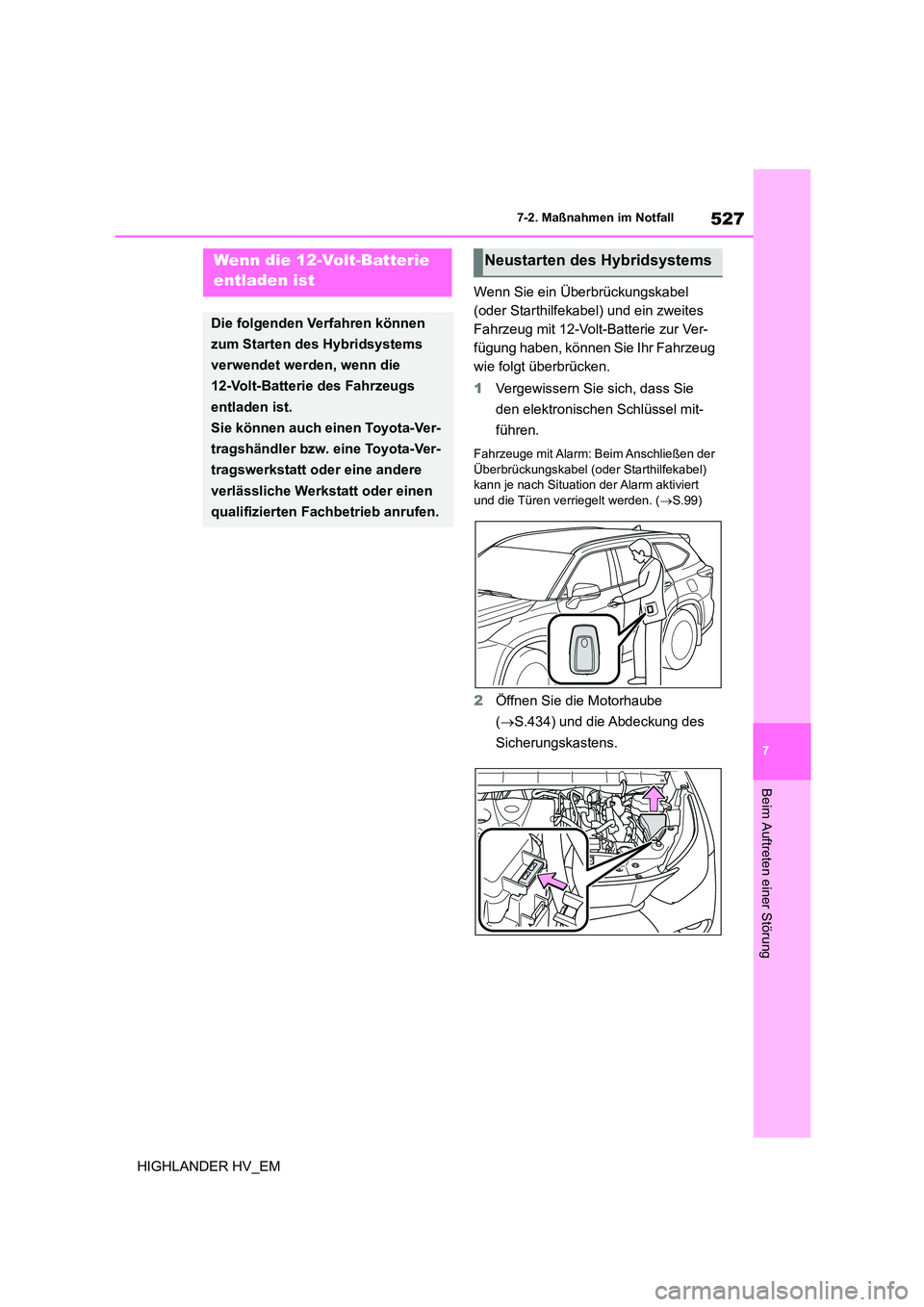

527
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
Wenn Sie ein Überbrückungskabel
(oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Ver-
fügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
1 Vergewissern Sie sich, dass Sie
den elektronischen Schlüssel mit-
führen.
Fahrzeuge mit Alarm: Beim Anschließen der
Überbrückungskabel (oder Starthilfekabel)
kann je nach Situation der Alarm aktiviert und die Türen verriegelt werden. ( S.99)
2Öffnen Sie die Motorhaube
( S.434) und die Abdeckung des
Sicherungskastens.
Wenn die 12-Volt-Batterie
entladen ist
Die folgenden Verfahren können
zum Starten des Hybridsystems
verwendet werden, wenn die
12-Volt-Batterie des Fahrzeugs
entladen ist.
Sie können auch einen Toyota-Ver-
tragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere
verlässliche Werkstatt oder einen
qualifizierten Fachbetrieb anrufen.
Neustarten des Hybridsystems

5287-2. Maßnahmen im Notfall
HIGHLANDER HV_EM

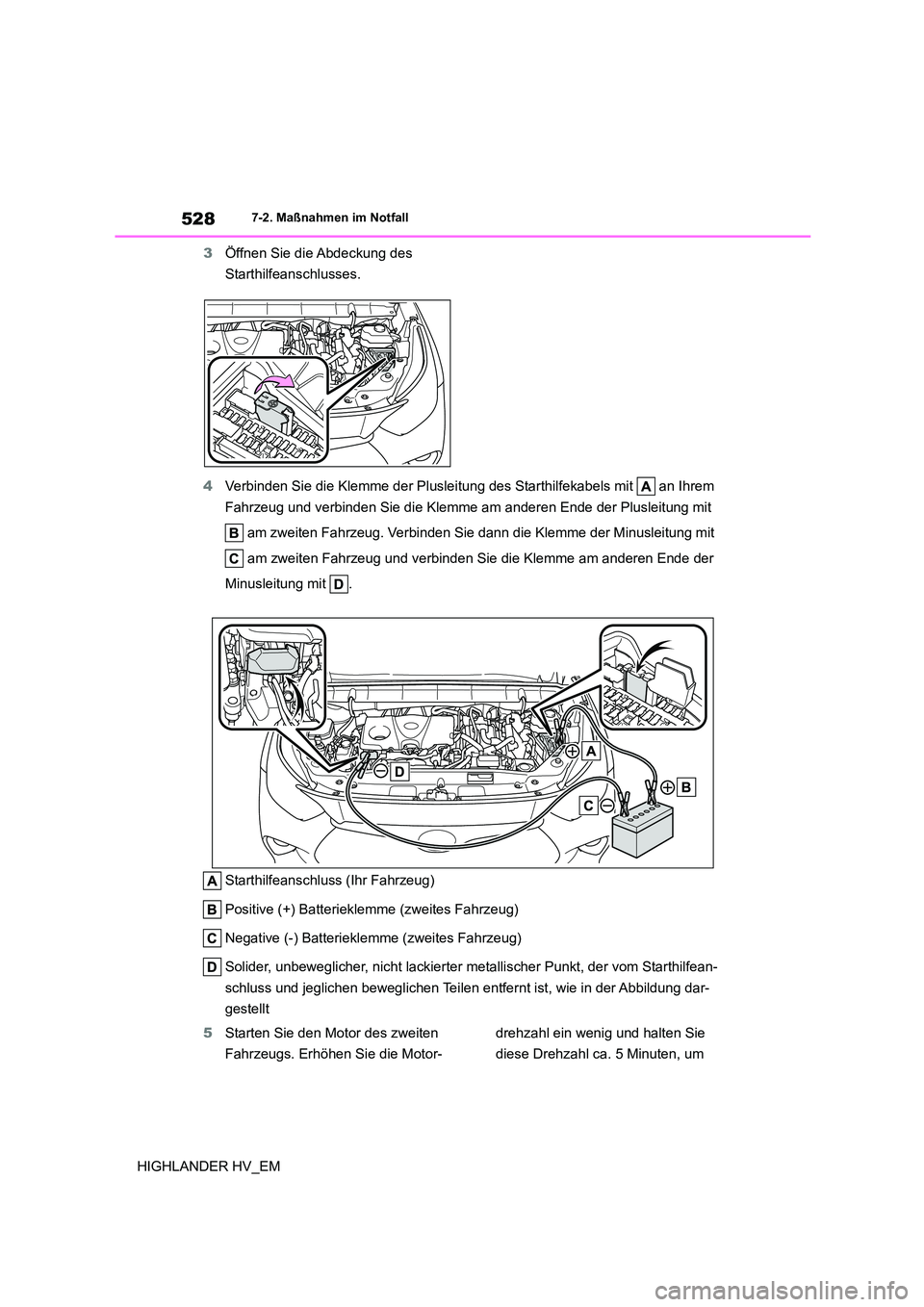

3 Öffnen Sie die Abdeckung des
Starthilfeanschlusses.
4 Verbinden Sie die Klemme der Plusleitung des Starthilfekabels mit an Ihrem
Fahrzeug und verbinden Sie die Klemme am anderen Ende der Plusleitung mit
am zweiten Fahrzeug. Verbinden Sie dann die Klemme der Minusleitung mit
am zweiten Fahrzeug und verbinden Sie die Klemme am anderen Ende der
Minusleitung mit .
Starthilfeanschluss (Ihr Fahrzeug)
Positive (+) Batterieklemme (zweites Fahrzeug)
Negative (-) Batteriekle mme (zweites Fahrzeug)
Solider, unbeweglicher, nicht lackierter metallischer Punkt, der vom Starthilfean-
schluss und jeglichen beweglichen Teilen entfernt ist, wie in der Abbildung dar-
gestellt
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl ca. 5 Minuten, um

529
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM

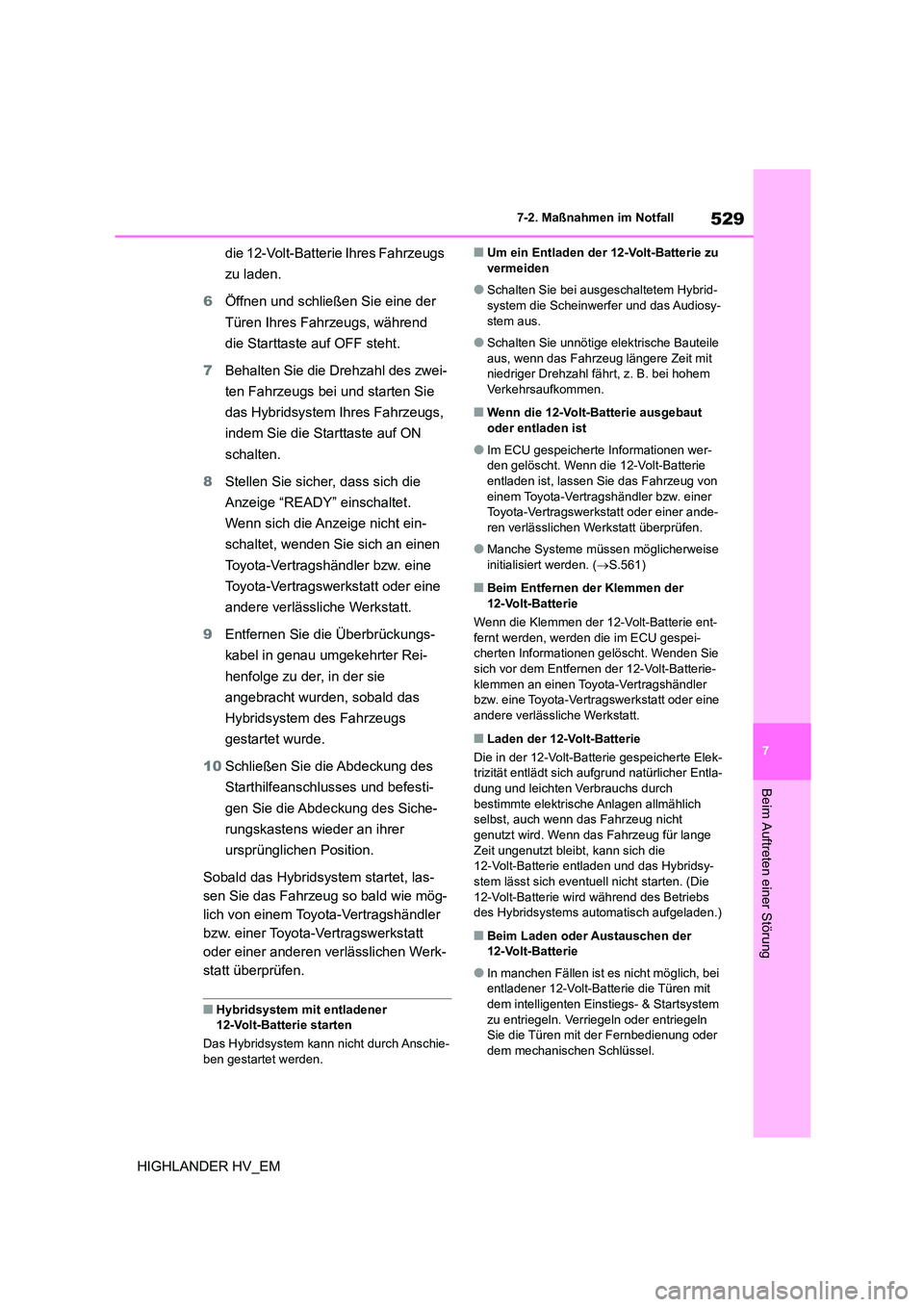

die 12-Volt-Batterie Ihres Fahrzeugs
zu laden.
6 Öffnen und schließen Sie eine der
Türen Ihres Fahrzeugs, während
die Starttaste auf OFF steht.
7 Behalten Sie die Drehzahl des zwei-
ten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs,
indem Sie die Starttaste auf ON
schalten.
8 Stellen Sie sicher, dass sich die
Anzeige “READY” einschaltet.
Wenn sich die Anzeige nicht ein-
schaltet, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
9 Entfernen Sie die Überbrückungs-
kabel in genau umgekehrter Rei-
henfolge zu der, in der sie
angebracht wurden, sobald das
Hybridsystem des Fahrzeugs
gestartet wurde.
10 Schließen Sie die Abdeckung des
Starthilfeanschlusses und befesti-
gen Sie die Abdeckung des Siche-
rungskastens wieder an ihrer
ursprünglichen Position.
Sobald das Hybridsystem startet, las-
sen Sie das Fahrzeug so bald wie mög-
lich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werk-
statt überprüfen.
■Hybridsystem mit entladener
12-Volt-Batterie starten
Das Hybridsystem kann nicht durch Anschie-
ben gestartet werden.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
●Schalten Sie bei ausgeschaltetem Hybrid-system die Scheinwerfer und das Audiosy-
stem aus.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem Verkehrsaufkommen.
■Wenn die 12-Volt-Batterie ausgebaut
oder entladen ist
●Im ECU gespeicherte Informationen wer- den gelöscht. Wenn die 12-Volt-Batterie
entladen ist, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
●Manche Systeme müssen möglicherweise
initialisiert werden. ( S.561)
■Beim Entfernen der Klemmen der
12-Volt-Batterie
Wenn die Klemmen der 12-Volt-Batterie ent- fernt werden, werden die im ECU gespei-
cherten Informationen gelöscht. Wenden Sie
sich vor dem Entfernen der 12-Volt-Batterie- klemmen an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
■Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elek- trizität entlädt sich aufgrund natürlicher Entla-
dung und leichten Verbrauchs durch
bestimmte elektrische Anlagen allmählich selbst, auch wenn das Fahrzeug nicht
genutzt wird. Wenn das Fahrzeug für lange
Zeit ungenutzt bleibt, kann sich die 12-Volt-Batterie entladen und das Hybridsy-
stem lässt sich eventuell nicht starten. (Die
12-Volt-Batterie wird während des Betriebs des Hybridsystems automatisch aufgeladen.)
■Beim Laden oder Austauschen der
12-Volt-Batterie
●In manchen Fällen ist es nicht möglich, bei
entladener 12-Volt-Batterie die Türen mit
dem intelligenten Einstiegs- & Startsystem zu entriegeln. Verriegeln oder entriegeln
Sie die Türen mit der Fernbedienung oder
dem mechanischen Schlüssel.

5307-2. Maßnahmen im Notfall
HIGHLANDER HV_EM

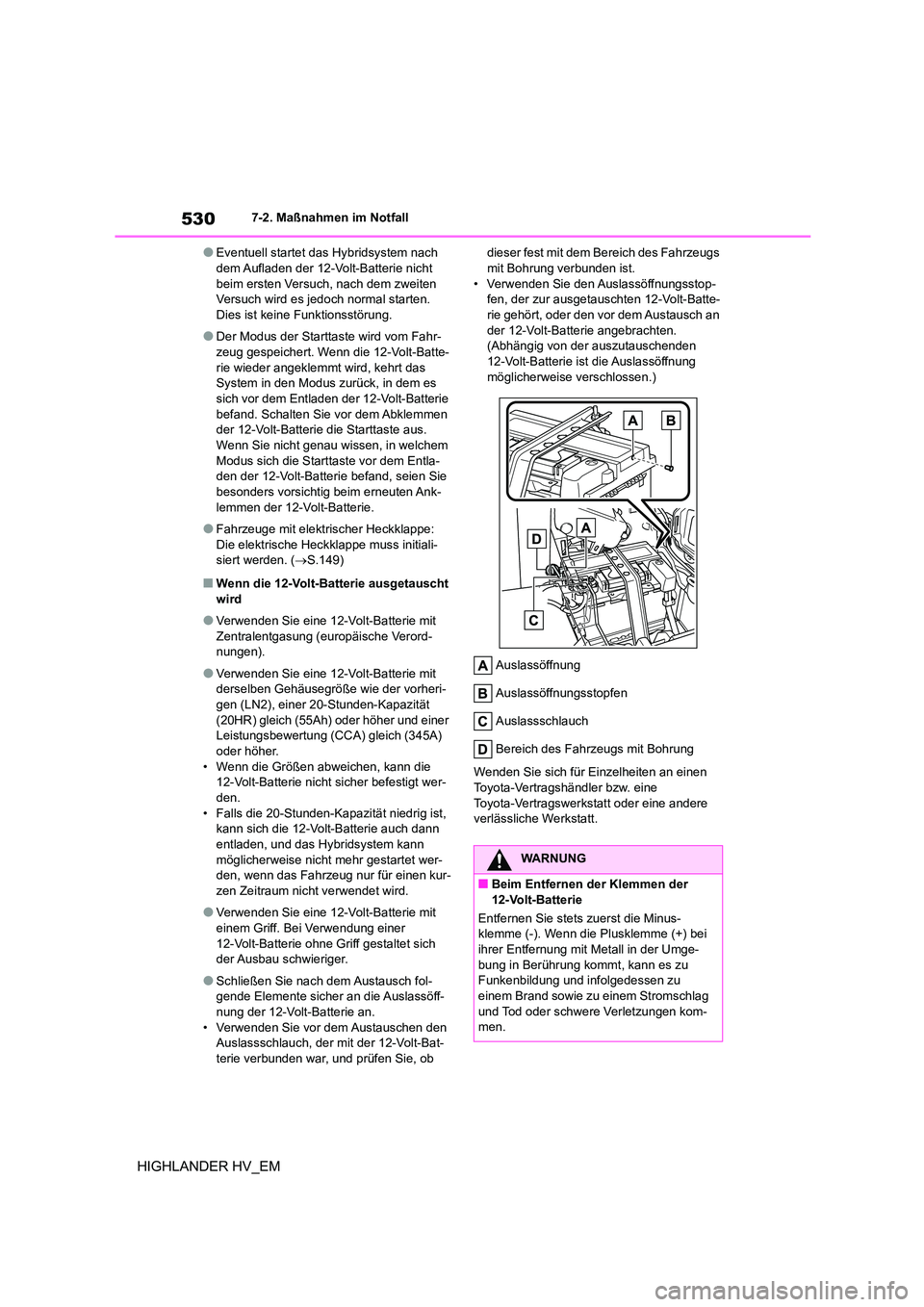

●Eventuell startet das Hybridsystem nach dem Aufladen der 12-Volt-Batterie nicht
beim ersten Versuch, nach dem zweiten
Versuch wird es jedoch normal starten. Dies ist keine Funktionsstörung.
●Der Modus der Starttaste wird vom Fahr-zeug gespeichert. Wenn die 12-Volt-Batte-
rie wieder angeklemmt wird, kehrt das
System in den Modus zurück, in dem es sich vor dem Entladen der 12-Volt-Batterie
befand. Schalten Sie vor dem Abklemmen
der 12-Volt-Batterie die Starttaste aus.
Wenn Sie nicht genau wissen, in welchem Modus sich die Starttaste vor dem Entla-
den der 12-Volt-Batterie befand, seien Sie
besonders vorsichtig beim erneuten Ank- lemmen der 12-Volt-Batterie.
●Fahrzeuge mit elektrischer Heckklappe: Die elektrische Heckklappe muss initiali-
siert werden. ( S.149)
■Wenn die 12-Volt-Batterie ausgetauscht
wird
●Verwenden Sie eine 12-Volt-Batterie mit
Zentralentgasung (europäische Verord- nungen).
●Verwenden Sie eine 12-Volt-Batterie mit derselben Gehäusegröße wie der vorheri-
gen (LN2), einer 20-Stunden-Kapazität
(20HR) gleich (55Ah) oder höher und einer Leistungsbewertung (CCA) gleich (345A)
oder höher.
• Wenn die Größen abweichen, kann die 12-Volt-Batterie nicht sicher befestigt wer-
den.
• Falls die 20-Stunden-Kapazität niedrig ist, kann sich die 12-Volt-Batterie auch dann
entladen, und das Hybridsystem kann
möglicherweise nicht mehr gestartet wer- den, wenn das Fahrzeug nur für einen kur-
zen Zeitraum nicht verwendet wird.
●Verwenden Sie eine 12-Volt-Batterie mit
einem Griff. Bei Verwendung einer
12-Volt-Batterie ohne Griff gestaltet sich der Ausbau schwieriger.
●Schließen Sie nach dem Austausch fol-gende Elemente sicher an die Auslassöff-
nung der 12-Volt-Batterie an.
• Verwenden Sie vor dem Austauschen den Auslassschlauch, der mit der 12-Volt-Bat-
terie verbunden war, und prüfen Sie, ob
dieser fest mit dem Bereich des Fahrzeugs mit Bohrung verbunden ist.
• Verwenden Sie den Auslassöffnungsstop-
fen, der zur ausgetauschten 12-Volt-Batte- rie gehört, oder den vor dem Austausch an
der 12-Volt-Batterie angebrachten.
(Abhängig von der auszutauschenden 12-Volt-Batterie ist die Auslassöffnung
möglicherweise verschlossen.)
Auslassöffnung
Auslassöffnungsstopfen
Auslassschlauch
Bereich des Fahrzeugs mit Bohrung
Wenden Sie sich für Einzelheiten an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WARNUNG
■Beim Entfernen der Klemmen der
12-Volt-Batterie
Entfernen Sie stets zuerst die Minus- klemme (-). Wenn die Plusklemme (+) bei
ihrer Entfernung mit Metall in der Umge-
bung in Berührung kommt, kann es zu Funkenbildung und infolgedessen zu
einem Brand sowie zu einem Stromschlag
und Tod oder schwere Verletzungen kom- men.
