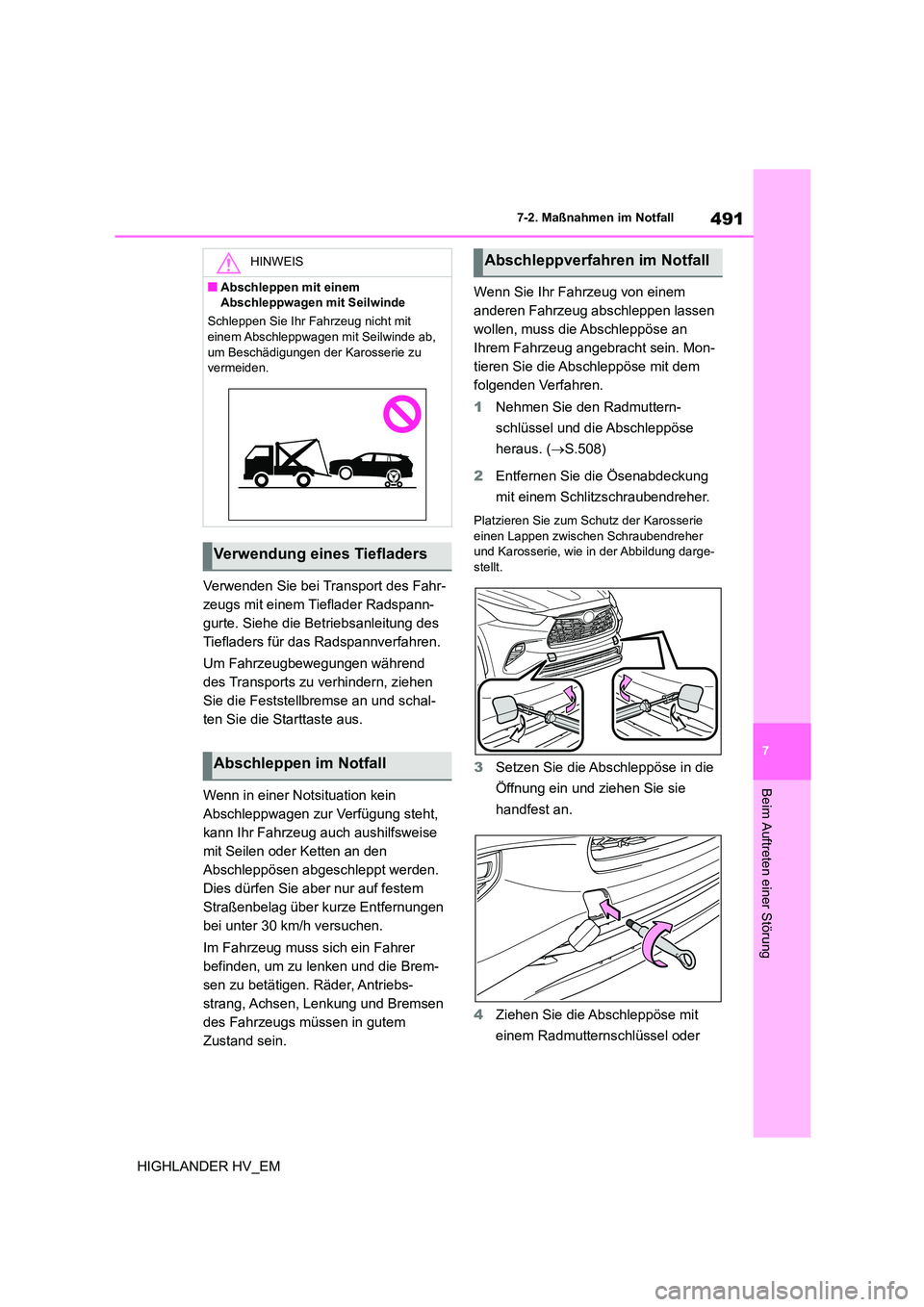

TOYOTA HIGHLANDER 2020 Betriebsanleitungen (in German)

491
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
Verwenden Sie bei Transport des Fahr-
zeugs mit einem Tieflader Radspann-
gurte. Siehe die Betriebsanleitung des
Tiefladers für das Radspannverfahren.
Um Fahrzeugbewegungen während
des Transports zu verhindern, ziehen
Sie die Feststellbremse an und schal-
ten Sie die Starttaste aus.
Wenn in einer Notsituation kein
Abschleppwagen zur Verfügung steht,
kann Ihr Fahrzeug auch aushilfsweise
mit Seilen oder Ketten an den
Abschleppösen abgeschleppt werden.
Dies dürfen Sie aber nur auf festem
Straßenbelag über kurze Entfernungen
bei unter 30 km/h versuchen.
Im Fahrzeug muss sich ein Fahrer
befinden, um zu lenken und die Brem-
sen zu betätigen. Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs müssen in gutem
Zustand sein.
Wenn Sie Ihr Fahrzeug von einem
anderen Fahrzeug abschleppen lassen
wollen, muss die Abschleppöse an
Ihrem Fahrzeug angebracht sein. Mon-
tieren Sie die Abschleppöse mit dem
folgenden Verfahren.
1 Nehmen Sie den Radmuttern-
schlüssel und die Abschleppöse
heraus. ( S.508)
2 Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher und Karosserie, wie in der Abbildung darge-
stellt.
3 Setzen Sie die Abschleppöse in die
Öffnung ein und ziehen Sie sie
handfest an.
4 Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
HINWEIS
■Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde ab, um Beschädigungen der Karosserie zu
vermeiden.
Verwendung eines Tiefladers
Abschleppen im Notfall
Abschleppverfahren im Notfall

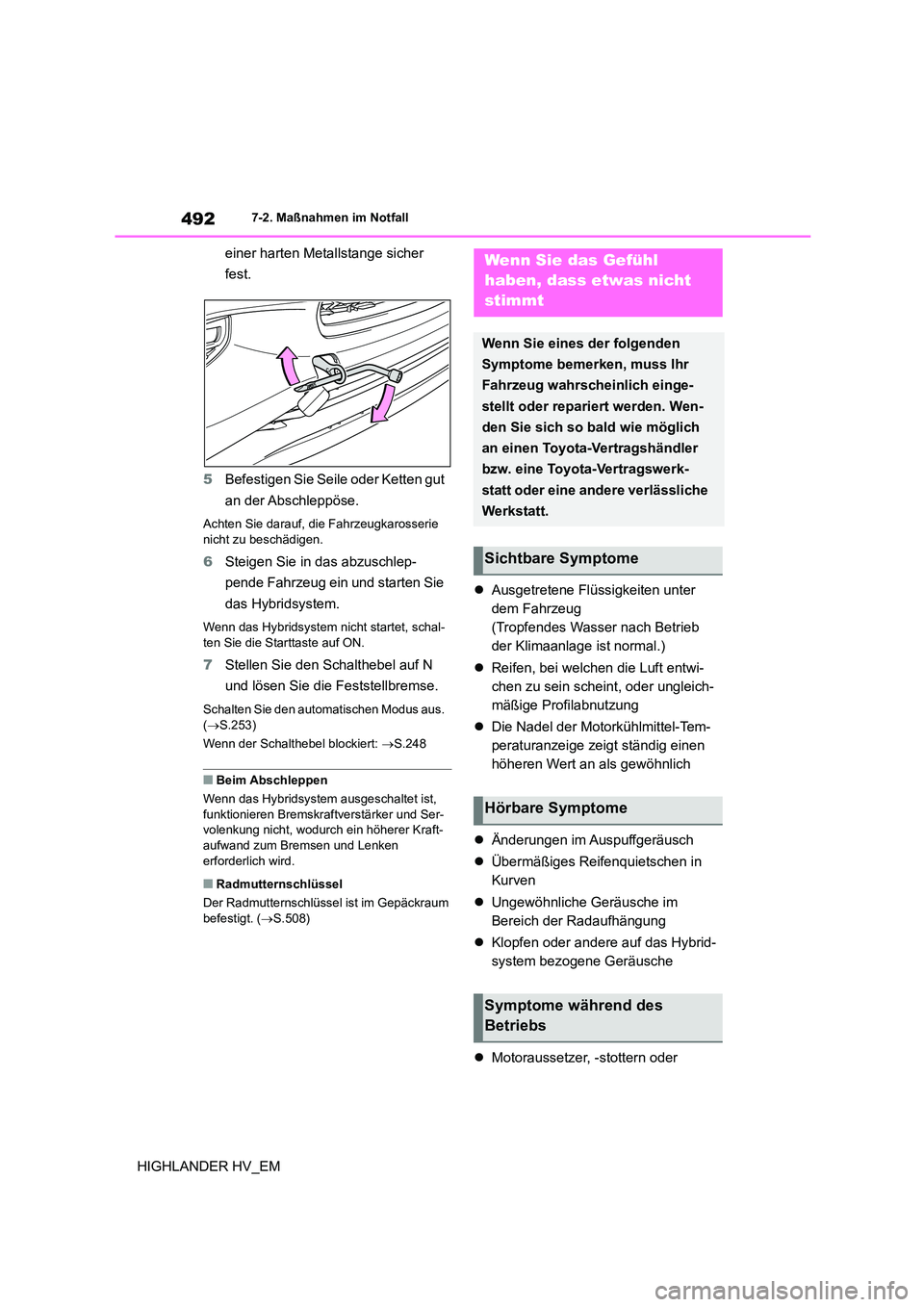

4927-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
einer harten Metallstange sicher
fest.
5 Befestigen Sie Seile oder Ketten gut
an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
das Hybridsystem.
Wenn das Hybridsystem nicht startet, schal-
ten Sie die Starttaste auf ON.
7 Stellen Sie den Schalthebel auf N
und lösen Sie die Feststellbremse.
Schalten Sie den automatischen Modus aus. ( S.253)
Wenn der Schalthebel blockiert: S.248
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist,
funktionieren Bremskraftverstärker und Ser- volenkung nicht, wodurch ein höherer Kraft-
aufwand zum Bremsen und Lenken
erforderlich wird.
■Radmutternschlüssel
Der Radmutternschlüsse l ist im Gepäckraum befestigt. ( S.508)
Ausgetretene Flüssigkeiten unter
dem Fahrzeug
(Tropfendes Wasser nach Betrieb
der Klimaanlage ist normal.)
 Reifen, bei welchen die Luft entwi-
chen zu sein scheint, oder ungleich-
mäßige Profilabnutzung
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige zeigt ständig einen
höheren Wert an als gewöhnlich
 Änderungen im Auspuffgeräusch
 Übermäßiges Reifenquietschen in
Kurven
 Ungewöhnliche Geräusche im
Bereich der Radaufhängung
 Klopfen oder andere auf das Hybrid-
system bezogene Geräusche
 Motoraussetzer, -stottern oder
Wenn Sie das Gefühl
haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich einge-
stellt oder repariert werden. Wen-
den Sie sich so bald wie möglich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
Sichtbare Symptome
Hörbare Symptome
Symptome während des
Betriebs

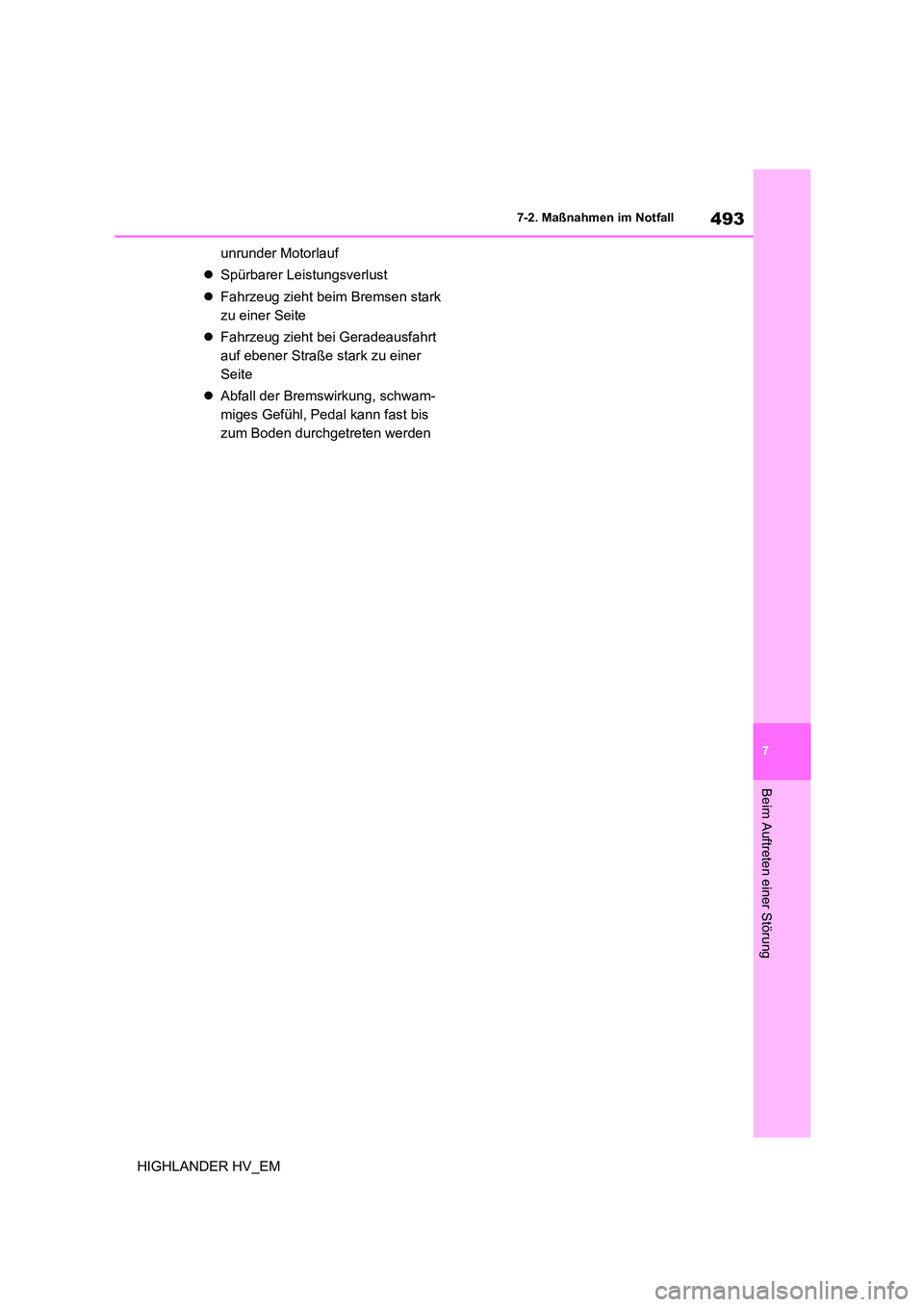

493
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen stark
zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Straße stark zu einer
Seite
 Abfall der Bremswirkung, schwam-
miges Gefühl, Pedal kann fast bis
zum Boden durchgetreten werden

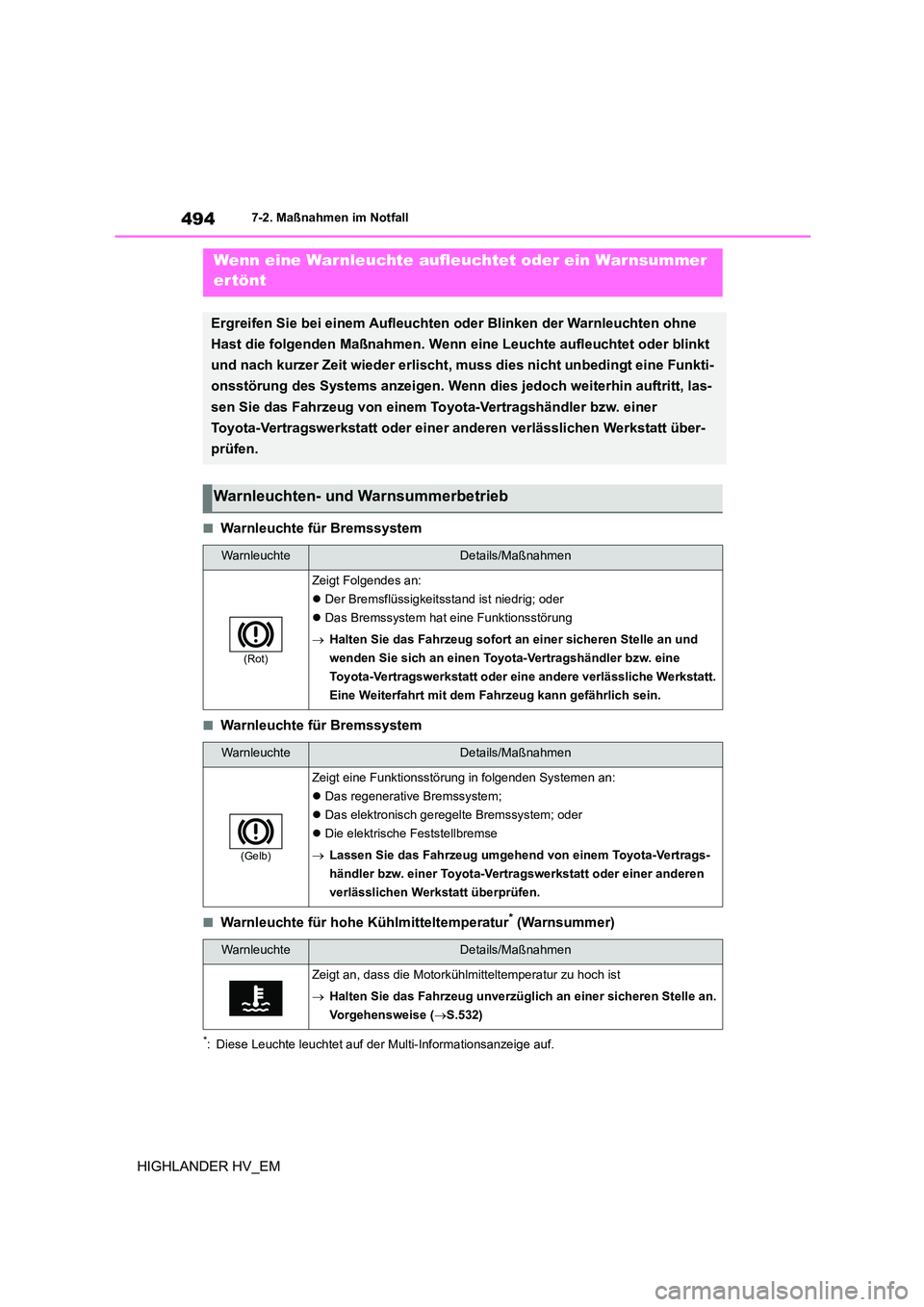

4947-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
■Warnleuchte für Bremssystem
■Warnleuchte für Bremssystem
■Warnleuchte für hohe Kühlmitteltemperatur* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten ohne
Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet oder blinkt
und nach kurzer Zeit wieder erlischt, muss dies nicht unbedingt eine Funkti-
onsstörung des Systems anzeigen. Wenn dies jedoch weiterhin auftritt, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
Warnleuchten- und Warnsummerbetrieb
WarnleuchteDetails/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Der Bremsflüssigkeitsstand ist niedrig; oder
 Das Bremssystem hat eine Funktionsstörung
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
WarnleuchteDetails/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das regenerative Bremssystem;
 Das elektronisch geregelte Bremssystem; oder
 Die elektrische Feststellbremse
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die Motorkühlmi tteltemperatur zu hoch ist
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.532)

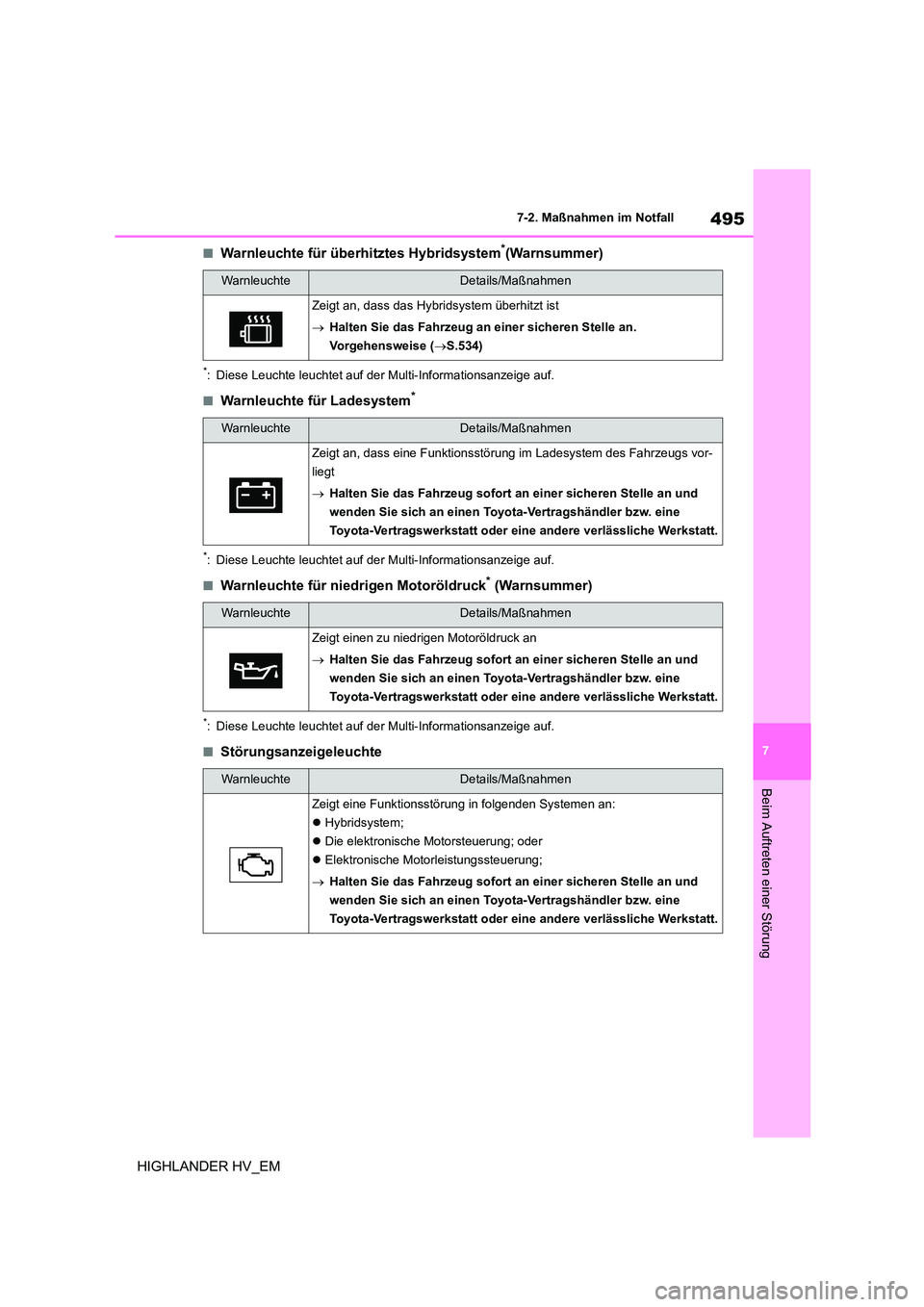

495
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Warnleuchte für überhitztes Hybridsystem*(Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Warnleuchte für Ladesystem*
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Warnleuchte für niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Störungsanzeigeleuchte
WarnleuchteDetails/Maßnahmen
Zeigt an, dass das Hybridsystem überhitzt ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Vorgehensweise ( S.534)
WarnleuchteDetails/Maßnahmen
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahrzeugs vor-
liegt
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt einen zu niedrigen Motoröldruck an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Hybridsystem;
 Die elektronische Motorsteuerung; oder
 Elektronische Motorleistungssteuerung;
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

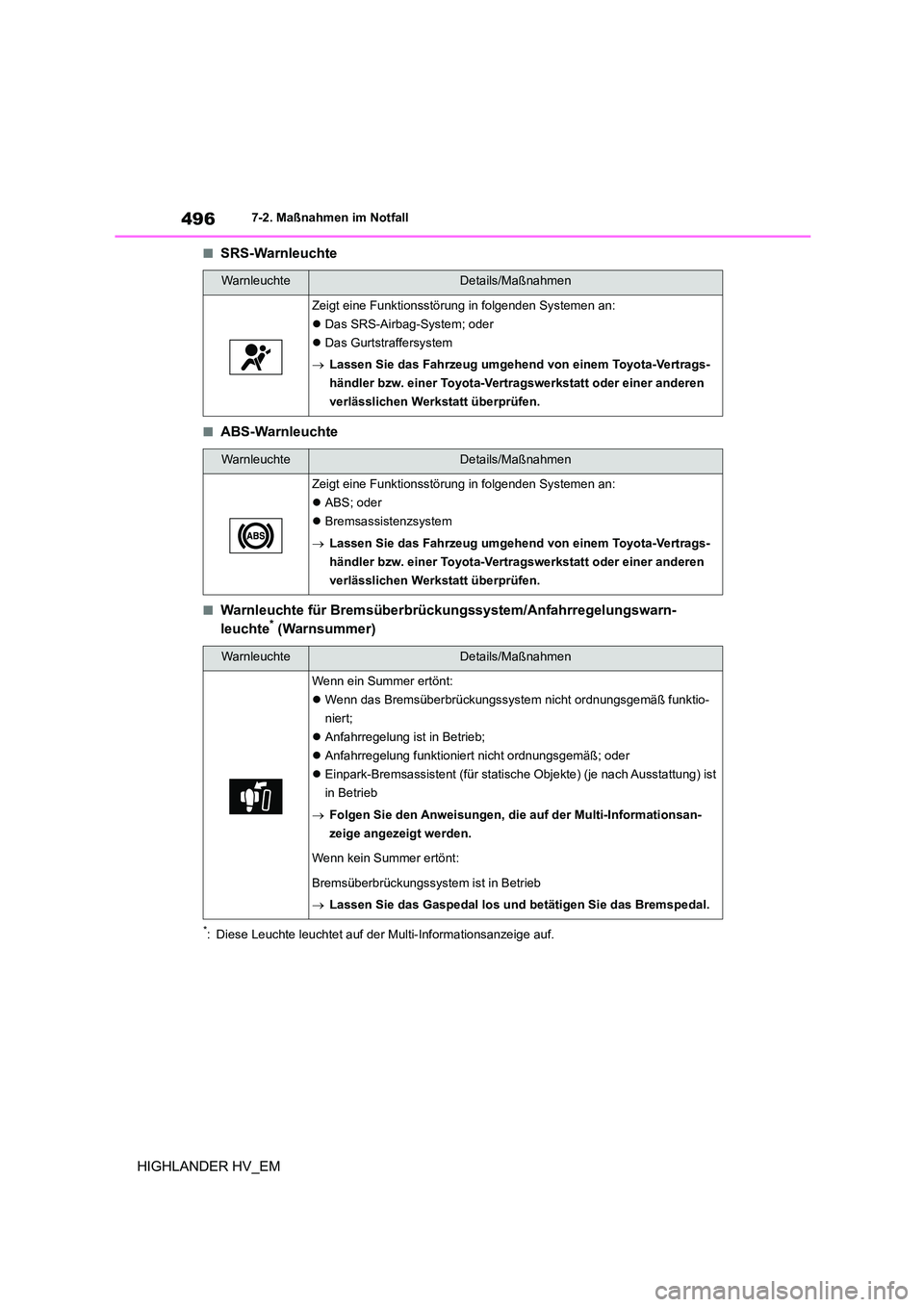

4967-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
■SRS-Warnleuchte
■ABS-Warnleuchte
■Warnleuchte für Bremsüberbrückungssystem/Anfahrregelungswarn-
leuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das SRS-Airbag-System; oder
 Das Gurtstraffersystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 ABS; oder
 Bremsassistenzsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Wenn ein Summer ertönt:
 Wenn das Bremsüberbrückungssystem nicht ordnungsgemäß funktio-
niert;
 Anfahrregelung ist in Betrieb;
 Anfahrregelung funktioniert nicht ordnungsgemäß; oder
 Einpark-Bremsassistent (für statische Objekte) (je nach Ausstattung) ist
in Betrieb
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden.
Wenn kein Summer ertönt:
Bremsüberbrückungssystem ist in Betrieb
 Lassen Sie das Gaspedal los und betätigen Sie das Bremspedal.

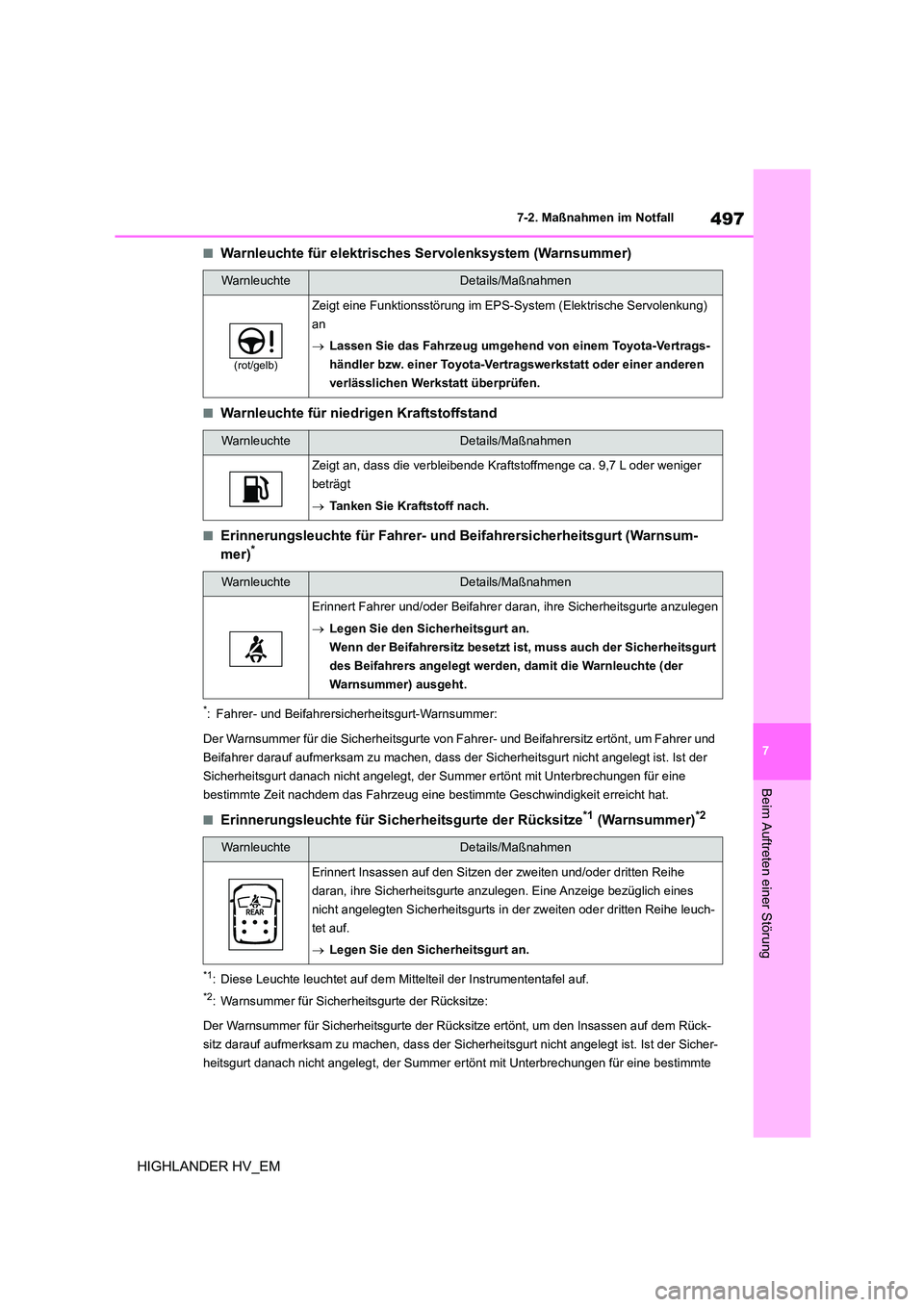

497
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
■Warnleuchte für nied rigen Kraftstoffstand
■Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt (Warnsum-
mer)*
*: Fahrer- und Beifahrersicherheitsgurt-Warnsummer:
Der Warnsummer für die Sicherheitsgurte von F ahrer- und Beifahrersitz ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Ist der
Sicherheitsgurt danach nicht angelegt, der Su mmer ertönt mit Unterbrechungen für eine
bestimmte Zeit nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Erinnerungsleuchte für Sicherheitsgurte der Rücksitze*1 (Warnsummer)*2
*1: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*2: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Warnsummer für Sicherheitsgurte der Rücksitze ertönt, um den Insassen auf dem Rück-
sitz darauf aufmerksam zu machen, dass der Si cherheitsgurt nicht angelegt ist. Ist der Sicher-
heitsgurt danach nicht angelegt, der Summer ertönt mit Unterbrechungen für eine bestimmte
WarnleuchteDetails/Maßnahmen
(rot/gelb)
Zeigt eine Funktionsstörung im EPS-S ystem (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 9,7 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicherheitsgurt
des Beifahrers angelegt werden, damit die Warnleuchte (der
Warnsummer) ausgeht.
WarnleuchteDetails/Maßnahmen
Erinnert Insassen auf den Sitzen der zweiten und/oder dritten Reihe
daran, ihre Sicherheitsgurte anzul egen. Eine Anzeige bezüglich eines
nicht angelegten Sicherheitsgurts in der zweiten oder dritten Reihe leuch-
tet auf.
 Legen Sie den Sicherheitsgurt an.

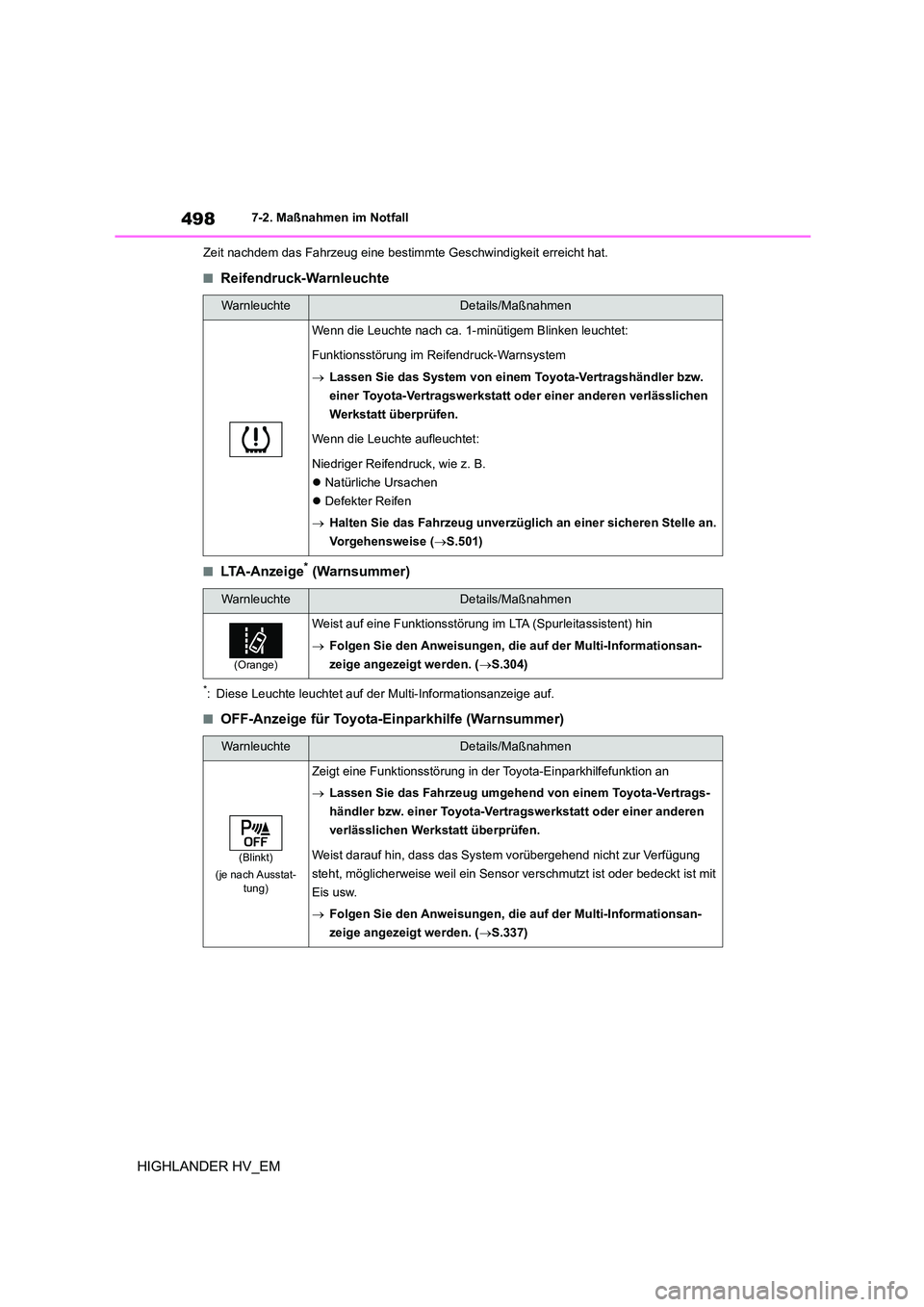

4987-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
Zeit nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Reifendruck-Warnleuchte
■LTA-Anzeige* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
WarnleuchteDetails/Maßnahmen
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.501)
WarnleuchteDetails/Maßnahmen
(Orange)
Weist auf eine Funktionsstörung im LTA (Spurleitassistent) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.304)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.337)

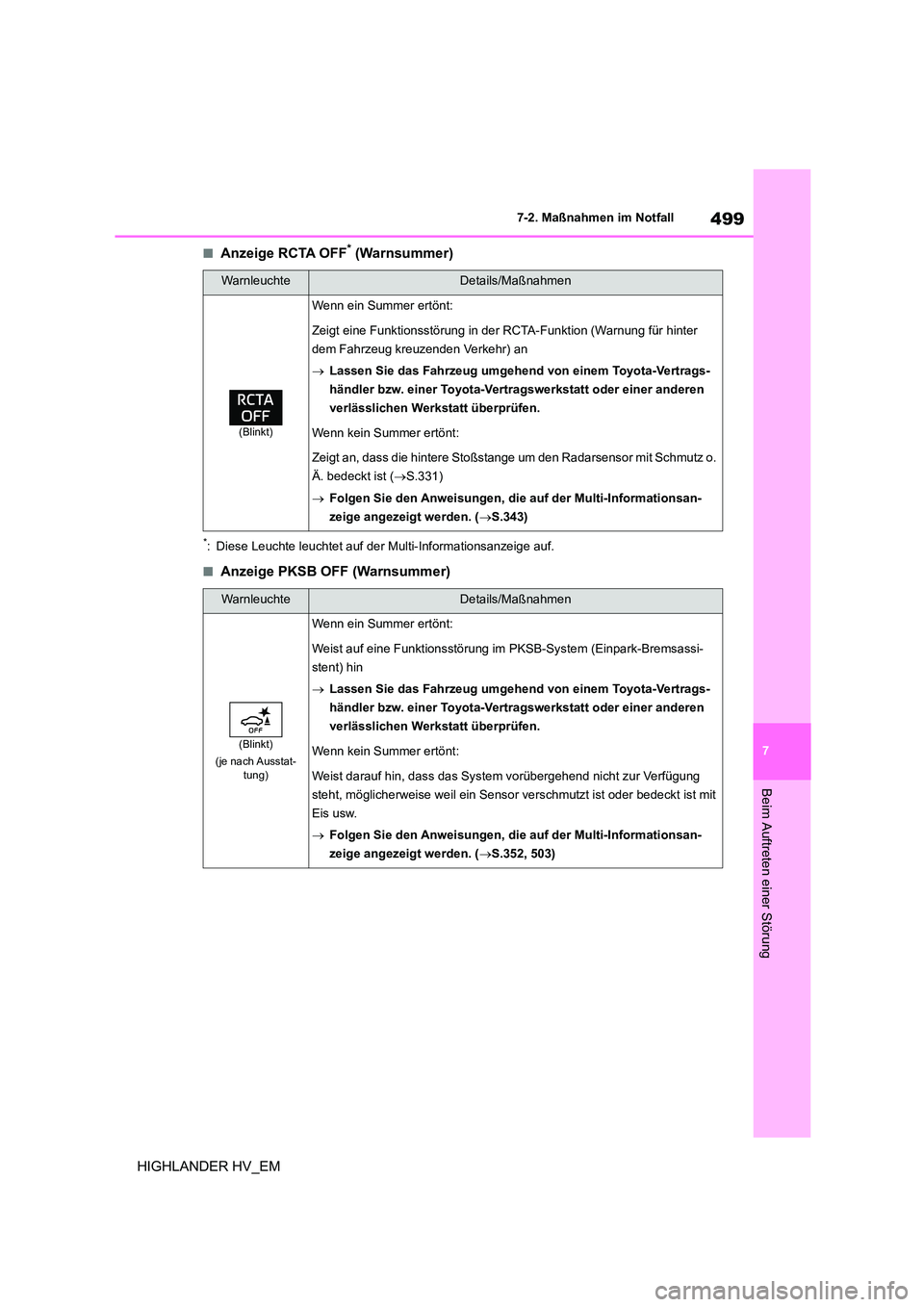

499
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
HIGHLANDER HV_EM
■Anzeige RCTA OFF* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.331)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.343)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.352, 503)

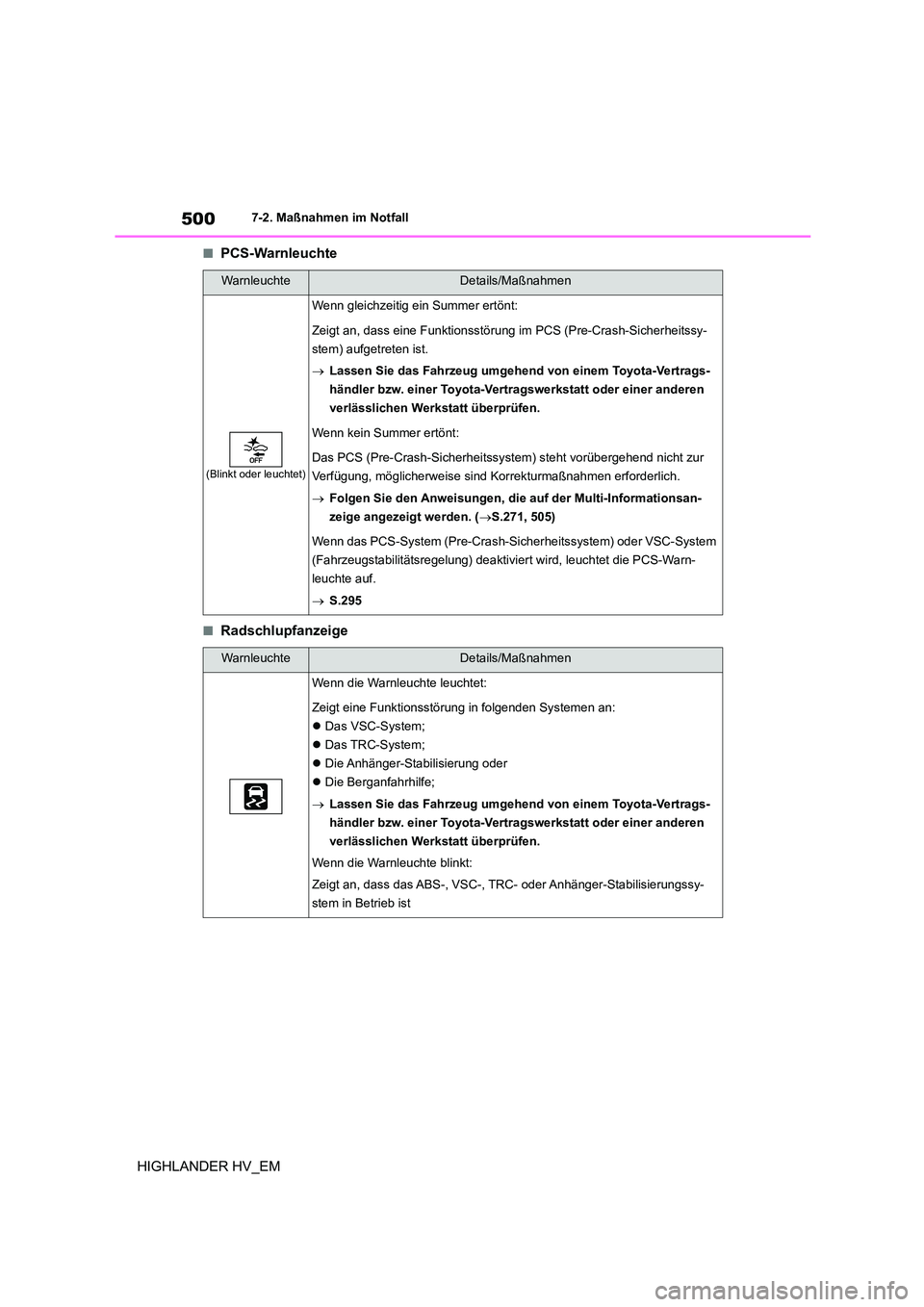

5007-2. Maßnahmen im Notfall
HIGHLANDER HV_EM
■PCS-Warnleuchte
■Radschlupfanzeige
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssy-
stem) aufgetreten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend nicht zur
Verfügung, möglicherweise sind Korrekturmaßnahmen erforderlich.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.271, 505)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder VSC-System
(Fahrzeugstabilitätsregelung) deaktivier t wird, leuchtet die PCS-Warn-
leuchte auf.
 S.295
WarnleuchteDetails/Maßnahmen
Wenn die Warnleuchte leuchtet:
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das VSC-System;
 Das TRC-System;
 Die Anhänger-Stabilisierung oder
 Die Berganfahrhilfe;
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn die Warnleuchte blinkt:
Zeigt an, dass das ABS-, VSC-, TRC- oder Anhänger-Stabilisierungssy-
stem in Betrieb ist
