TOYOTA HIGHLANDER 2020 Bruksanvisningar (in Swedish)

1
21
Trygghet och säkerhet
1
HIGHLANDER HV_EE_OM48G42SE
Trygghet och säkerhet
.1-1. För säker körning Innan du börjar köra ........... 22
För säker körning................ 23
Säkerhetsbälten.................. 24
Krockkuddar ....................... 28
Säkerhetsåtgärder beträffande avgaser.......... 36
1-2. Barn och säkerhet
Manuellt i-/urkopplingssystem till framsätespassagerarens
krockkudde ....................... 37
Åka med barn i bilen ........... 39
Bilbarnstolar........................ 40
1-3. Assistans i nödsituation
eCall ................................... 58
1-4. Hybridsystem
Hybridsystem, funktioner .... 68
Hybridsystem, säkerhetsanvisningar........ 71
1-5. Stöldskydd Startspärrsystem ................ 75
Larm ................................... 76
OM48G42SE.book Page 21 Frid ay, November 27, 2020 1:43 PM

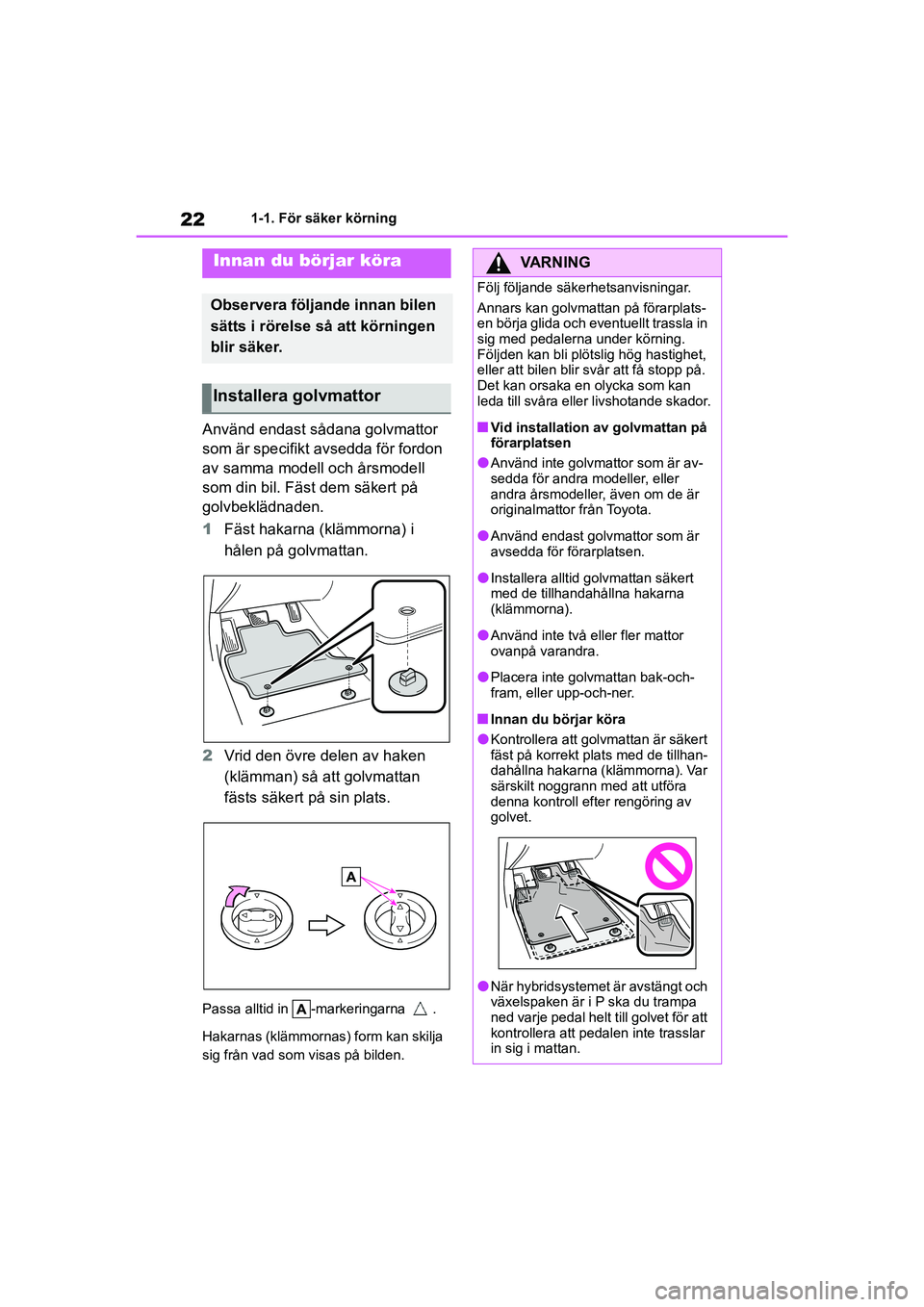

221-1. För säker körning
HIGHLANDER HV_EE_OM48G42SE
1-1.För säker körning
Använd endast sådana golvmattor
som är specifikt avsedda för fordon
av samma modell och årsmodell
som din bil. Fäst dem säkert på
golvbeklädnaden.
1 Fäst hakarna (klämmorna) i
hålen på golvmattan.
2 Vrid den övre delen av haken
(klämman) så att golvmattan
fästs säkert på sin plats.
Passa alltid in -markeringarna .
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
Innan du börjar köra
Observera följande innan bilen
sätts i rörelse så att körningen
blir säker.
Installera golvmattor
VARNING
Följ följande säkerhetsanvisningar.
Annars kan golvmattan på förarplats-
en börja glida och eventuellt trassla in
sig med pedalerna under körning.
Följden kan bli plötslig hög hastighet,
eller att bilen blir svår att få stopp på.
Det kan orsaka en olycka som kan
leda till svåra eller livshotande skador.
nVid installation av golvmattan på
förarplatsen
lAnvänd inte golvm attor som är av-
sedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
lAnvänd endast golvmattor som är
avsedda för förarplatsen.
lInstallera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
lAnvänd inte två eller fler mattor
ovanpå varandra.
lPlacera inte golvmattan bak-och-
fram, eller upp-och-ner.
nInnan du börjar köra
lKontrollera att golvmattan är säkert
fäst på korrekt plats med de tillhan-
dahållna hakarna (klämmorna). Var
särskilt noggrann med att utföra
denna kontroll efter rengöring av
golvet.
lNär hybridsystemet är avstängt och
växelspaken är i P ska du trampa
ned varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
OM48G42SE.book Page 22 Frid ay, November 27, 2020 1:43 PM

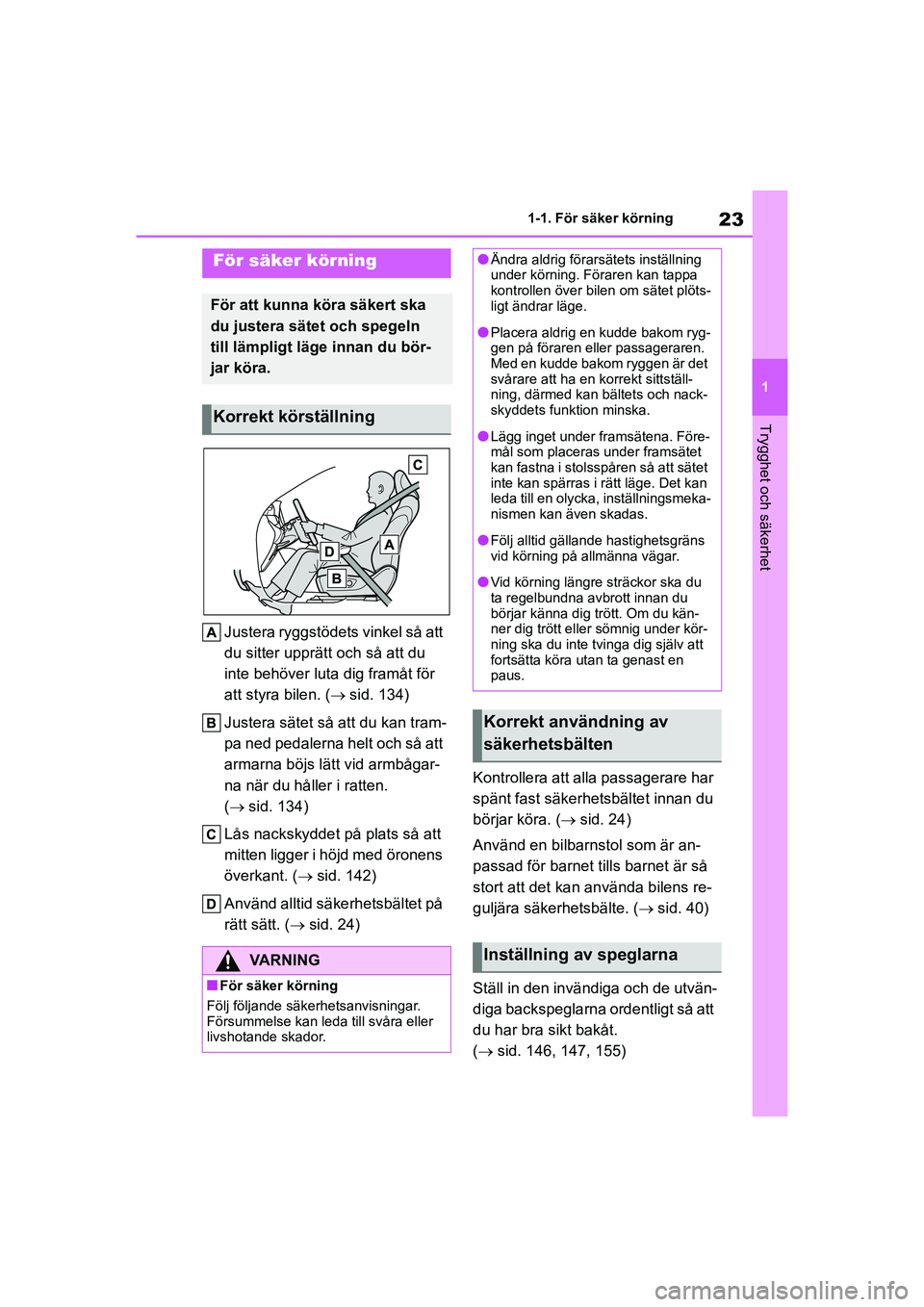

23
1
1-1. För säker körning
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
Justera ryggstödets vinkel så att
du sitter upprätt och så att du
inte behöver luta dig framåt för
att styra bilen. (
sid. 134)
Justera sätet så att du kan tram-
pa ned pedalerna helt och så att
armarna böjs lätt vid armbågar-
na när du håller i ratten.
(  sid. 134)
Lås nackskyddet på plats så att
mitten ligger i höjd med öronens
överkant. ( sid. 142)
Använd alltid säkerhetsbältet på
rätt sätt. ( sid. 24) Kontrollera att alla
passagerare har
spänt fast säkerhetsbältet innan du
börjar köra. ( sid. 24)
Använd en bilbarnstol som är an-
passad för ba rnet tills barnet är så
stort att det kan använda bilens re-
guljära säkerhetsbälte. ( sid. 40)
Ställ in den invändiga och de utvän-
diga backspeglarna ordentligt så att
du har bra sikt bakåt.
(  sid. 146, 147, 155)
För säker körning
För att kunna köra säkert ska
du justera sätet och spegeln
till lämpligt läge innan du bör-
jar köra.
Korrekt körställning
VARNING
nFör säker körning
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
lÄndra aldrig förarsätets inställning
under körning. Föraren kan tappa
kontrollen över bilen om sätet plöts-
ligt ändrar läge.
lPlacera aldrig en kudde bakom ryg-
gen på föraren eller passageraren.
Med en kudde bakom ryggen är det
svårare att ha en korrekt sittställ-
ning, därmed kan bältets och nack-
skyddets funktion minska.
lLägg inget under framsätena. Före-
mål som placeras under framsätet
kan fastna i stolss påren så att sätet
inte kan spärras i rätt läge. Det kan
leda till en olycka, inställningsmeka-
nismen kan även skadas.
lFölj alltid gällande hastighetsgräns
vid körning på allmänna vägar.
lVid körning längre sträckor ska du
ta regelbundna avbrott innan du
börjar känna dig trött. Om du kän-
ner dig trött eller sömnig under kör-
ning ska du inte tvinga dig själv att
fortsätta köra utan ta genast en
paus.
Korrekt användning av
säkerhetsbälten
Inställning av speglarna
OM48G42SE.book Page 23 Frid ay, November 27, 2020 1:43 PM

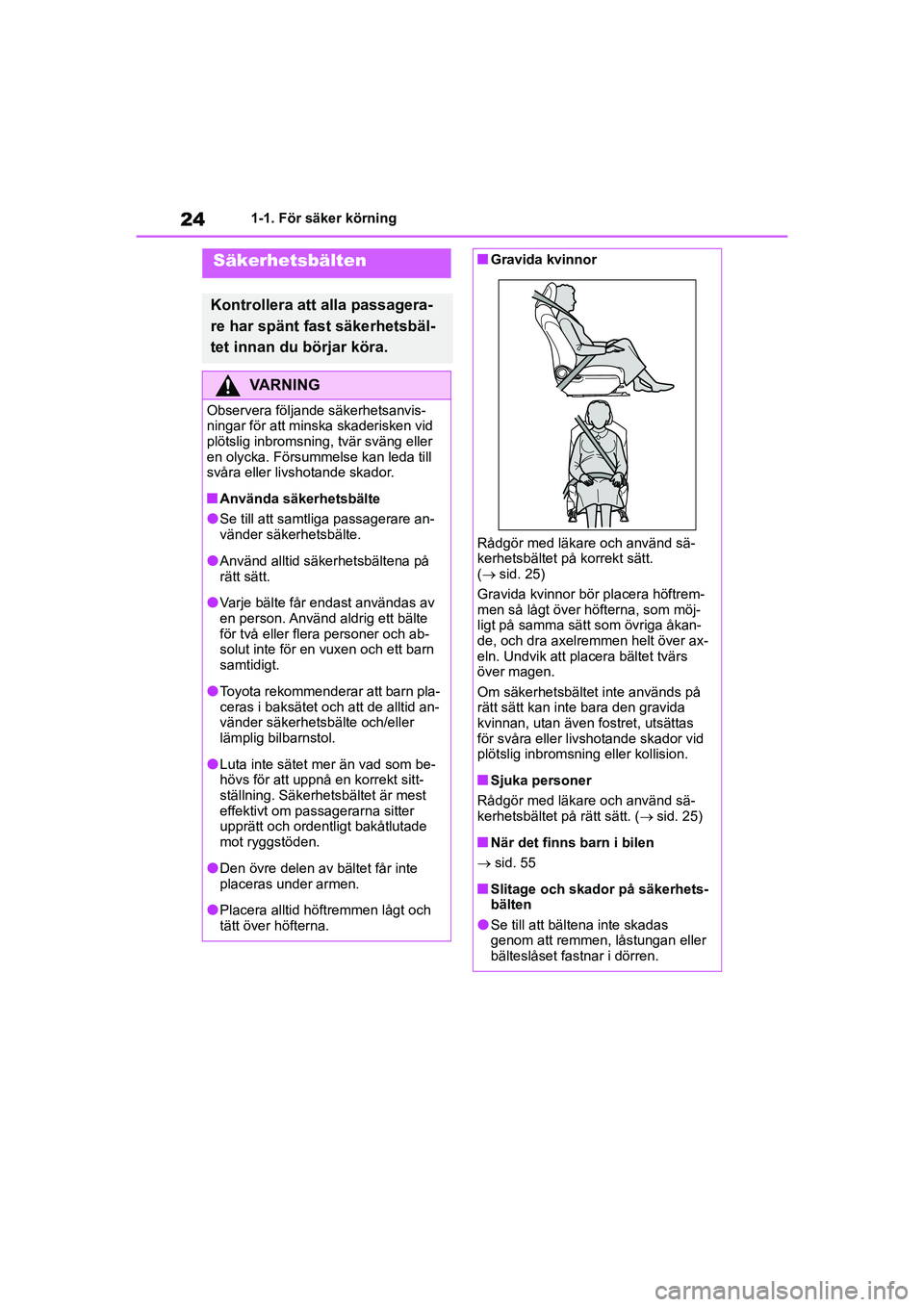

241-1. För säker körning
HIGHLANDER HV_EE_OM48G42SE
Säkerhetsbälten
Kontrollera att alla passagera-
re har spänt fast säkerhetsbäl-
tet innan du börjar köra.
VARNING
Observera följande säkerhetsanvis-
ningar för att minska skaderisken vid
plötslig inbromsning, tvär sväng eller
en olycka. Försummelse kan leda till
svåra eller livshotande skador.
nAnvända säkerhetsbälte
lSe till att samtliga passagerare an-
vänder säkerhetsbälte.
lAnvänd alltid säkerhetsbältena på
rätt sätt.
lVarje bälte får endast användas av
en person. Använd aldrig ett bälte
för två eller flera personer och ab-
solut inte för en vuxen och ett barn
samtidigt.
lToyota rekommenderar att barn pla-
ceras i baksätet och att de alltid an-
vänder säkerhetsbälte och/eller
lämplig bilbarnstol.
lLuta inte sätet mer än vad som be-
hövs för att uppnå en korrekt sitt-
ställning. Säkerhetsbältet är mest
effektivt om passagerarna sitter
upprätt och ordentligt bakåtlutade
mot ryggstöden.
lDen övre delen av bältet får inte
placeras under armen.
lPlacera alltid höftremmen lågt och
tätt över höfterna.
nGravida kvinnor
Rådgör med läkare och använd sä-
kerhetsbältet på korrekt sätt.
( sid. 25)
Gravida kvinnor bör placera höftrem-
men så lågt över höfterna, som möj-
ligt på samma sätt som övriga åkan-
de, och dra axelremmen helt över ax-
eln. Undvik att placera bältet tvärs
över magen.
Om säkerhetsbältet inte används på
rätt sätt kan inte bara den gravida
kvinnan, utan även fostret, utsättas
för svåra eller livshotande skador vid
plötslig inbromsning eller kollision.
nSjuka personer
Rådgör med läkare och använd sä-
kerhetsbältet på rätt sätt. ( sid. 25)
nNär det finns barn i bilen
 sid. 55
nSlitage och skador på säkerhets-
bälten
lSe till att bältena inte skadas
genom att remmen, låstungan eller
bälteslåset fastnar i dörren.
OM48G42SE.book Page 24 Frid ay, November 27, 2020 1:43 PM

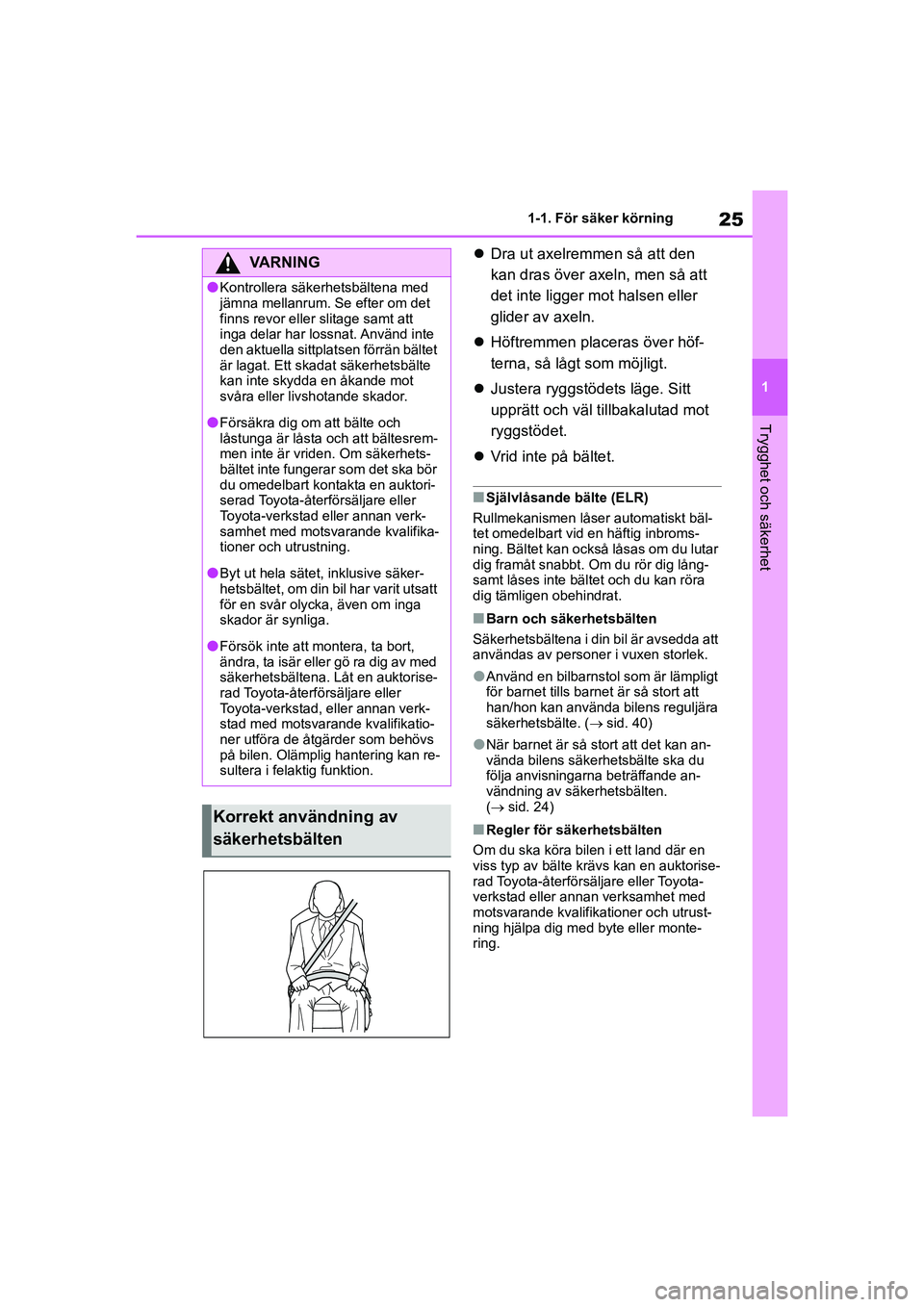

25
1
1-1. För säker körning
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE

Dra ut axelremmen så att den
kan dras över axeln, men så att
det inte ligger mot halsen eller
glider av axeln.
 Höftremmen placeras över höf-
terna, så lågt som möjligt.
 Justera ryggstöde ts läge. Sitt
upprätt och väl tillbakalutad mot
ryggstödet.
 Vrid inte på bältet.
nSjälvlåsande bälte (ELR)
Rullmekanismen låser automatiskt bäl-
tet omedelbart vid en häftig inbroms-
ning. Bältet kan också låsas om du lutar
dig framåt snabbt. Om du rör dig lång-
samt låses inte bältet och du kan röra
dig tämligen obehindrat.
nBarn och säkerhetsbälten
Säkerhetsbältena i din bil är avsedda att
användas av personer i vuxen storlek.
lAnvänd en bilbarnstol som är lämpligt
för barnet tills barnet är så stort att
han/hon kan använda bilens reguljära
säkerhetsbälte. ( sid. 40)
lNär barnet är så stort att det kan an-
vända bilens säkerhetsbälte ska du
följa anvisningarna beträffande an-
vändning av säkerhetsbälten.
( sid. 24)
nRegler för säkerhetsbälten
Om du ska köra bilen i ett land där en
viss typ av bälte krävs kan en auktorise-
rad Toyota-återförsä ljare eller Toyota-
verkstad eller annan verksamhet med
motsvarande kvalifik ationer och utrust-
ning hjälpa dig med byte eller monte-
ring.
VARNING
lKontrollera säkerhetsbältena med
jämna mellanrum. Se efter om det
finns revor eller slitage samt att
inga delar har lossnat. Använd inte
den aktuella sittplat sen förrän bältet
är lagat. Ett skadat säkerhetsbälte
kan inte skydda en åkande mot
svåra eller livsh otande skador.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden. Om säkerhets-
bältet inte fungerar som det ska bör
du omedelbart kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk-
samhet med motsvarande kvalifika-
tioner och utrustning.
lByt ut hela sätet, inklusive säker-
hetsbältet, om din bil har varit utsatt
för en svår olycka, även om inga
skador är synliga.
lFörsök inte att mo ntera, ta bort,
ändra, ta isär eller gö ra dig av med
säkerhetsbältena. Låt en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner utföra de åtgärder som behövs
på bilen. Olämplig hantering kan re-
sultera i felaktig funktion.
Korrekt användning av
säkerhetsbälten
OM48G42SE.book Page 25 Frid ay, November 27, 2020 1:43 PM

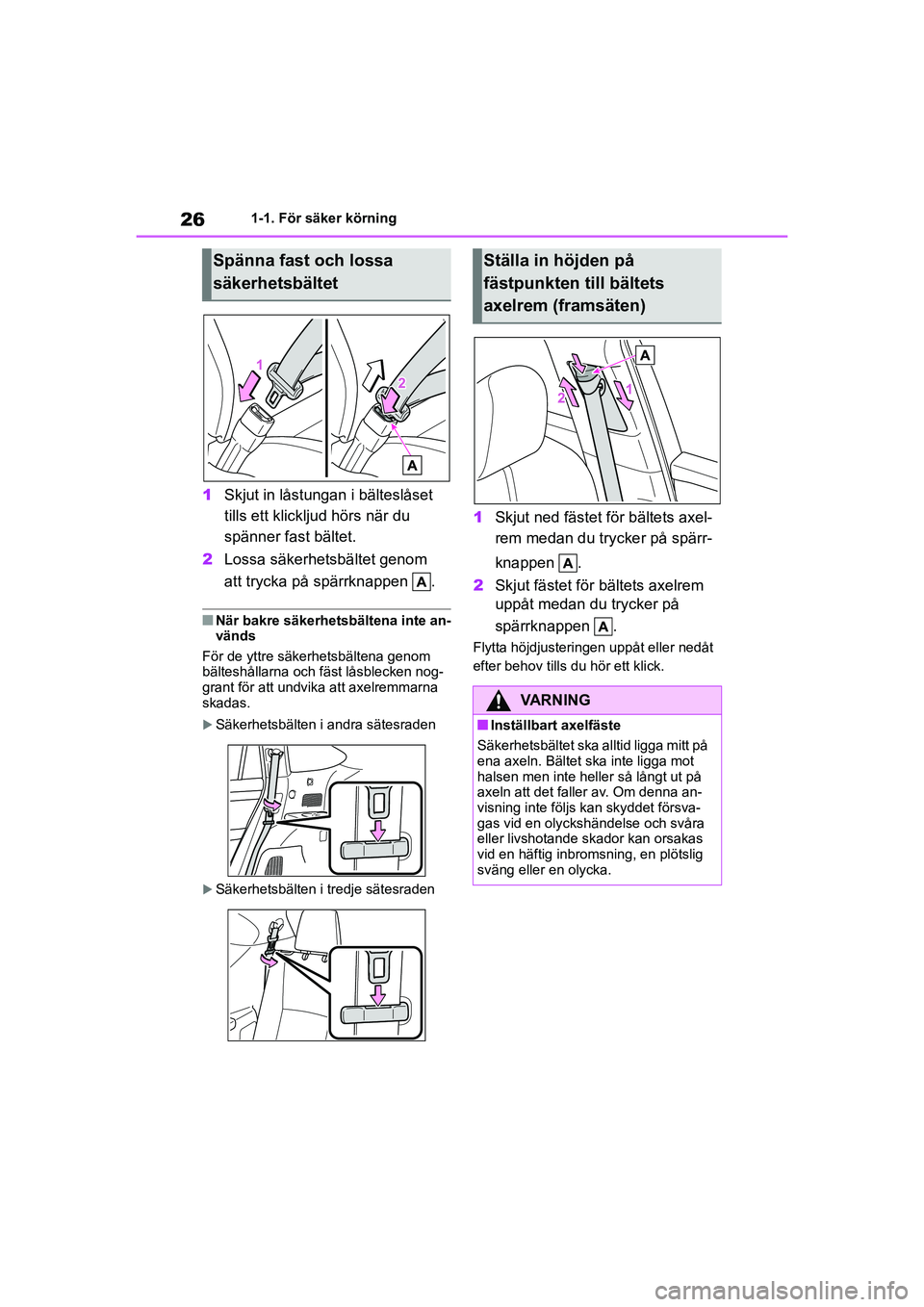

261-1. För säker körning
HIGHLANDER HV_EE_OM48G42SE
1 Skjut in låstungan i bälteslåset
tills ett klickljud hörs när du
spänner fast bältet.
2 Lossa säkerhetsbältet genom
att trycka på spärrknappen .
nNär bakre säkerhetsbältena inte an-
vänds
För de yttre säkerhetsbältena genom
bälteshållarna och fäst låsblecken nog-
grant för att undvika att axelremmarna
skadas.
Säkerhetsbälten i andra sätesraden
Säkerhetsbälten i tredje sätesraden
1 Skjut ned fästet för bältets axel-
rem medan du trycker på spärr-
knappen .
2 Skjut fästet för bältets axelrem
uppåt medan du trycker på
spärrknappen .
Flytta höjdjusteringen uppåt eller nedåt
efter behov tills du hör ett klick.
Spänna fast och lossa
säkerhetsbältetStälla in höjden på
fästpunkten till bältets
axelrem (framsäten)
VARNING
nInställbart axelfäste
Säkerhetsbältet ska alltid ligga mitt på
ena axeln. Bältet ska inte ligga mot
halsen men inte heller så långt ut på
axeln att det faller av. Om denna an-
visning inte följs kan skyddet försva-
gas vid en olyckshän delse och svåra
eller livshotande skador kan orsakas
vid en häftig inbromsning, en plötslig
sväng eller en olycka.
OM48G42SE.book Page 26 Frid ay, November 27, 2020 1:43 PM

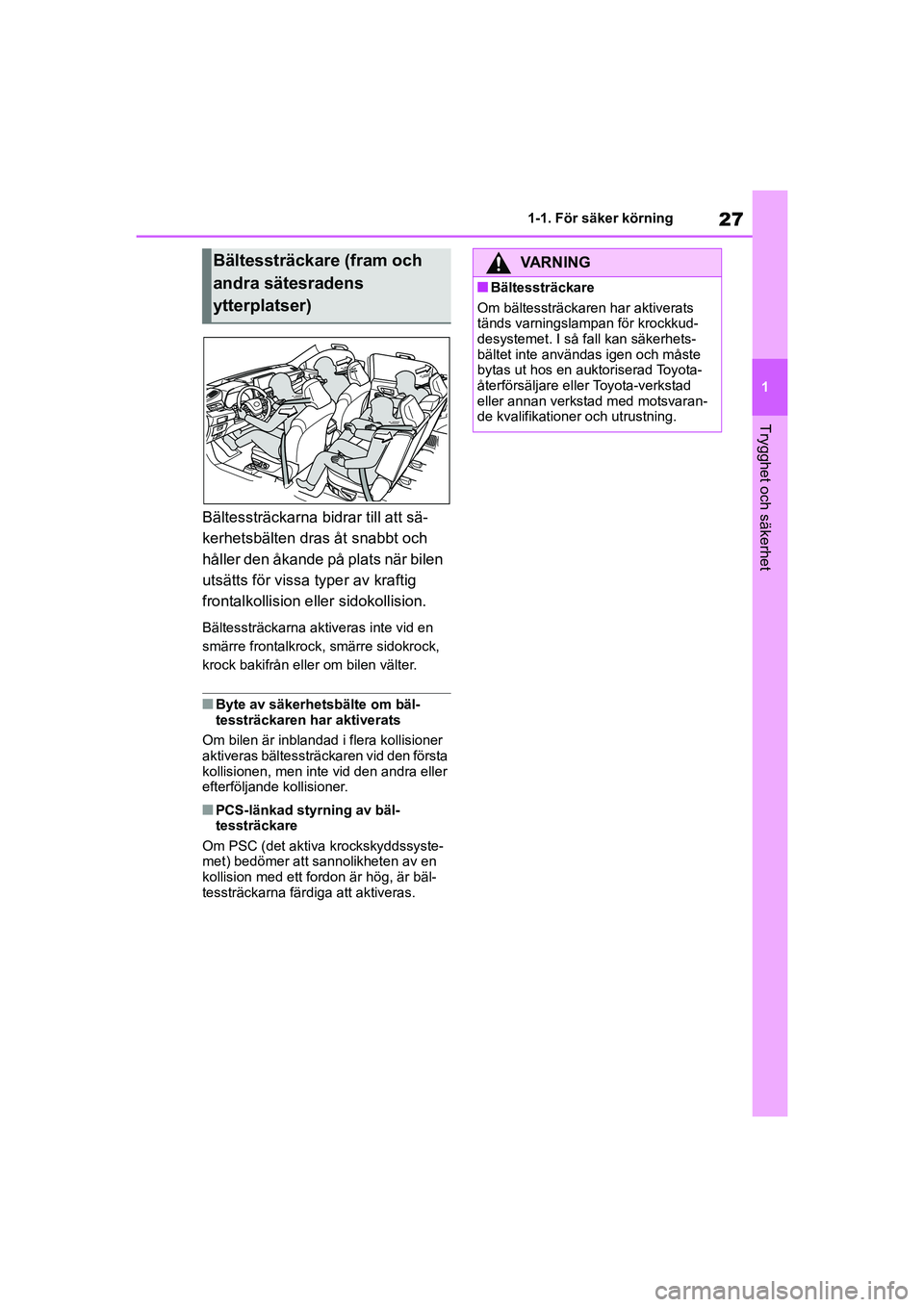

27
1
1-1. För säker körning
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE
Bältessträckarna bidrar till att sä-
kerhetsbälten dras åt snabbt och
håller den åkande på plats när bilen
utsätts för vissa typer av kraftig
frontalkollision e
ller sidokollision.
Bältessträckarna aktiveras inte vid en
smärre frontalkrock, smärre sidokrock,
krock bakifrån eller om bilen välter.
nByte av säkerhetsbälte om bäl-
tessträckaren har aktiverats
Om bilen är inblandad i flera kollisioner
aktiveras bältessträckaren vid den första
kollisionen, men inte vid den andra eller
efterföljande kollisioner.
nPCS-länkad styrning av bäl-
tessträckare
Om PSC (det aktiva krockskyddssyste-
met) bedömer att sannolikheten av en
kollision med ett fordon är hög, är bäl-
tessträckarna färdiga att aktiveras.
Bältessträckare (fram och
andra sätesradens
ytterplatser)VARNING
nBältessträckare
Om bältessträckaren har aktiverats
tänds varningslampan för krockkud-
desystemet. I så fa ll kan säkerhets-
bältet inte användas igen och måste
bytas ut hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvaran-
de kvalifikationer och utrustning.
OM48G42SE.book Page 27 Frid ay, November 27, 2020 1:43 PM

281-1. För säker körning
HIGHLANDER HV_EE_OM48G42SE
nKrockkuddarnas placering
Krockkuddar fram Krockkuddar för förare/framsätespassagerare
Kan bidra till att skydda huvud och bröstk org på förare och framsätespassagerare
från att slå i bilens invändiga delar
Knäkrockkudde
Kan bidra till att skydda föraren
Sidokrockkuddar och sidokrockgardiner
Sidokrockkuddar fram
Kan bidra till att skydda bröstk orgen på de åkande i framsätet
Sidokrockgardiner
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar
som kan orsaka svåra skador på de åkande. I kombination med sä-
kerhetsbältena samverkar krockkuddarna till att minska risken för
svåra eller livshotande skador.
Krockkuddar
OM48G42SE.book Page 28 Frid ay, November 27, 2020 1:43 PM

29
1
1-1. För säker körning
Trygghet och säkerhet
HIGHLANDER HV_EE_OM48G42SE Kan bidra till att primärt skydda huv
udet på passagerarna på ytterplatserna
nKomponenter i krockkuddesystemet
Framsätespassagerarens krockkudde
”PASS AIR BAG ON” och ”PASS AIR BAG OFF”, kontrollampor
Sidokrockkuddar fram
Sidokrockgardiner
Sidokrocksensorer (bak)
Krockkuddesystem, varningslampa
Förarens krockkudde
Sidokrocksensorer (framdörr)
Bältessträckare och kraftbegränsare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuellt i-/urkopplingssystem för krockkuddarna vid framsätespassage-
rarplatsen
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
OM48G42SE.book Page 29 Frid ay, November 27, 2020 1:43 PM

301-1. För säker körning
HIGHLANDER HV_EE_OM48G42SE
nOm krockkuddarna utlöses (blåses
upp)
lSmärre skrapsår, brännskador, blå-
märken, etc, kan uppstå efter kontakt
med en krockkudde på grund av att
den utlöses (blåses upp) extremt
snabbt av heta gaser.
lEtt högt ljud och ett vitt pulver avges.
lDelar av krockkuddeenheten (rattnav,
krockkuddskåpa och uppblåsningsen-
het) samt framsätet och delar av de
främre och bakre sidostolparna samt
innertakets sidor kan vara heta efter
flera minuter. Själva krockkudden kan
också vara het.
lVindrutan kan spricka.
lHybridsystemet sta nnar och bränsle-
tillförseln stängs av. ( sid. 74)
lAlla dörrarna låses upp. ( sid. 116)
lBromsarna och bromsljusen styrs au-
tomatiskt. ( sid. 287)
lKupébelysningen tänds automatiskt.
(sid. 321)
lVarningsblinkers slås på automatiskt.
(sid. 390)
lModeller med eCall: Om någon av föl-
jande situationer upp står är systemet
designat att skicka ett nödanrop
* till
eCall:s larmcentral och informera om
var bilen befinner sig (utan att trycka
på ”SOS”-knappen) varpå en operatör
gör ett försök att tala med de åkande i
bilen för att ta reda på hur brådskande
assistansen behövs. Om de åkande
inte är kommunicerbara bedömer
larmcentralen samtalet automatiskt
som en nödsituation och hjälper till att
skicka iväg de tjänster som nödsitua-
tionen kräver. ( sid. 58)
• Om en krockkudde löses ut.
• En bältessträckare aktiveras.
• Bilen är inblandad i en kraftig krock bakifrån.
*: I vissa fall kan samtalet inte genom-
föras. ( sid. 59)
nFunktionsförutsä ttningar (främre
krockkuddar)
lDe främre krockkuddarna kan utlösas
vid en stöt som överskrider ett inställt
gränsvärde (en kraftnivå som motsva-
rar en frontalkrock vid 20–30 km/tim
mot ett fast hinder som inte ger efter
eller deformeras).
Gränsvärdet kan dock vara väsentligt
högre i följande situationer:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som
kan flyttas eller bö jas vid påkörning
• Om bilen är involverad i en underkör- ningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
lBeroende på typen av kollision aktive-
ras eventuellt enbart bältessträckarna.
nFörutsättningar för utlösning av
krockkuddar (sidokrockkuddar och
sidokrockgardiner)
lSidokrockkuddarna och sidokrockgar-
dinerna utlöses vid en stöt som över-
skrider ett inställt tröskelvärde (en
kraftnivå som motsvarar en fron-
talkrock med ett fordon på cirka
1 500 kg som krockar med fordonets
kupé från en riktning som är vinkelrät
mot bilens riktning med en hastighet
av 20–30 km/tim).
lBåda sidokrockgardinerna utlöses
eventuellt vid en häftig sidokrock.
lBåda sidokrockgardinerna kan också
utlösas vid en häftig frontalkrock.
nAndra situationer än en kollision
när krockkuddar kan utlösas (blå-
sas upp)
Framsätets krockkuddar och sidokrock-
gardinerna kan också utlösas om bilens
underrede utsätts för en kraftig stöt.
Några exempel visas på bilden.
lPåkörning mot trottoarkant eller
annan hård yta
lNedkörning i eller passage över djupt
hål
lHård landning eller fall
OM48G42SE.book Page 30 Frid ay, November 27, 2020 1:43 PM
