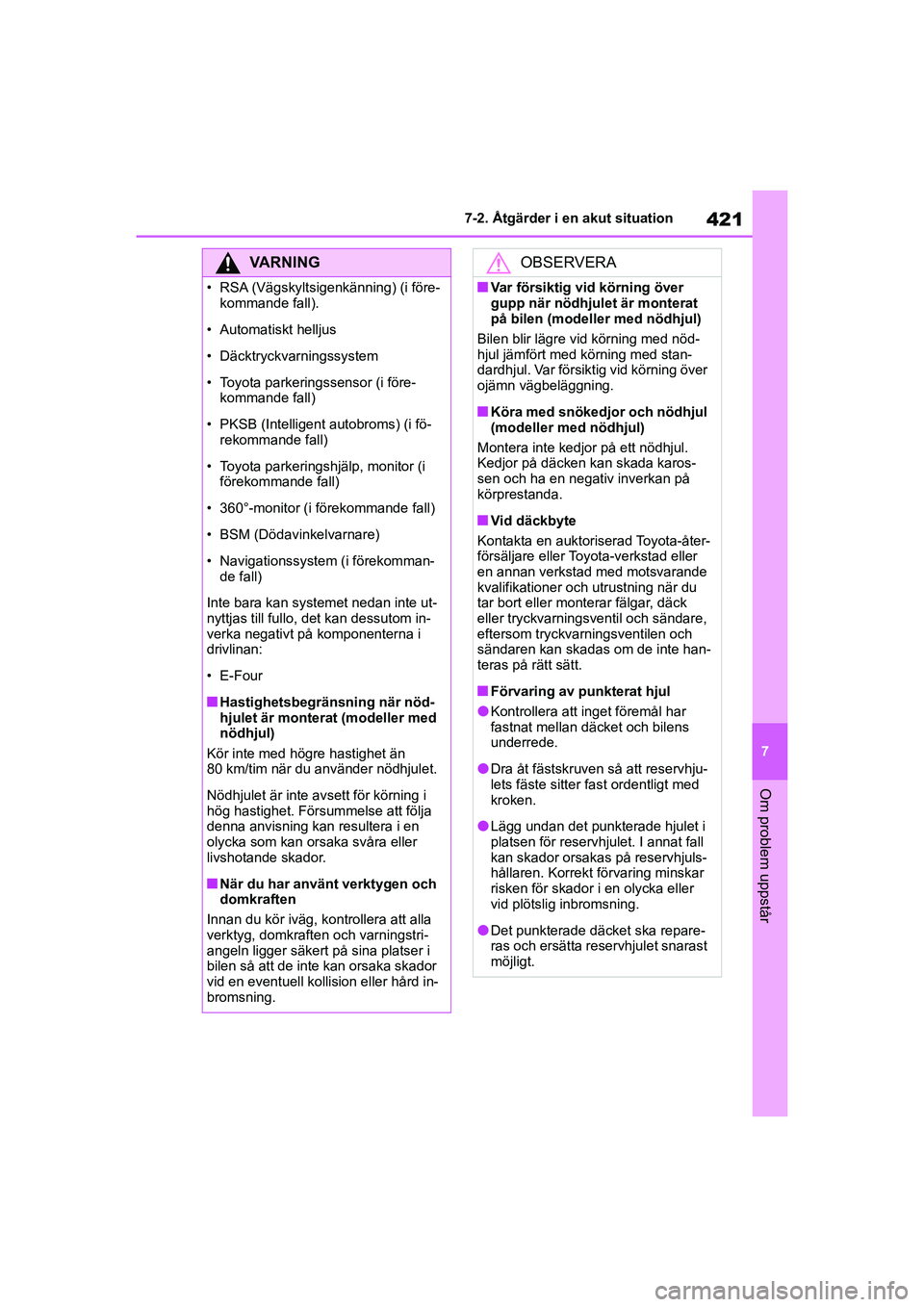

TOYOTA HIGHLANDER 2020 Bruksanvisningar (in Swedish)

421
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
VARNING
• RSA (Vägskyltsigenkänning) (i före-
kommande fall).
• Automatiskt helljus
• Däcktryckvarningssystem
• Toyota parkeringssensor (i före- kommande fall)
• PKSB (Intelligent autobroms) (i fö- rekommande fall)
• Toyota parkeringshjälp, monitor (i förekommande fall)
• 360°-monitor (i förekommande fall)
• BSM (Dödavinkelvarnare)
• Navigationssystem (i förekomman- de fall)
Inte bara kan systemet nedan inte ut-
nyttjas till fullo, det kan dessutom in-
verka negativt på komponenterna i
drivlinan:
• E-Four
nHastighetsbegränsning när nöd-
hjulet är monterat (modeller med
nödhjul)
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i
bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård in-
bromsning.
OBSERVERA
nVar försiktig vid körning över
gupp när nödhjulet är monterat
på bilen (modeller med nödhjul)
Bilen blir lägre vid körning med nöd-
hjul jämfört med körning med stan-
dardhjul. Var försiktig vid körning över
ojämn vägbeläggning.
nKöra med snökedjor och nödhjul
(modeller med nödhjul)
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nVid däckbyte
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar fälgar, däck
eller tryckvarningsventil och sändare,
eftersom tryckvarningsventilen och
sändaren kan skadas om de inte han-
teras på rätt sätt.
nFörvaring av punkterat hjul
lKontrollera att inget föremål har
fastnat mellan däcket och bilens
underrede.
lDra åt fästskruven så att reservhju-
lets fäste sitter fast ordentligt med
kroken.
lLägg undan det punkterade hjulet i
platsen för reservhjulet. I annat fall
kan skador orsakas på reservhjuls-
hållaren. Korrekt förvaring minskar
risken för skador i en olycka eller
vid plötslig inbromsning.
lDet punkterade däcket ska repare-
ras och ersätta reservhjulet snarast
möjligt.
OM48G42SE.book Page 421 Frid ay, November 27, 2020 1:43 PM

4227-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
Något av följande kan vara orsaken
till problemet:
 Den elektroniska nyckeln funge-
rar eventuellt inte korrekt.
( sid. 425)
 Det finns för lite bränsle i tanken.
Tanka bilen.
 En funktionsstörning kan ha upp-
stått i startspärrsystemet.
( sid. 75)
 En funktionsstörning kan ha upp-
stått i rattlåssystemet.
 Hybridsystemet kan vara ur funk-
tion på grund av ett elektriskt
problem, t.ex. att batteriet i den
elektroniska nyckeln är urladdat
eller en trasig säkring. Beroende
på typen av defekt kan dock en
tillfällig metod att starta hybrid-
systemet användas. ( sid. 423)
OBSERVERA
nKorrekt förvaring av reservhjul
lOm lyftanordningen sitter snett när
hjulet stoppas undan kan den fast-
na i fälgöppningen och hjulet kan
eventuellt inte lyftas på rätt sätt.
Detta kan orsaka skador på fälg
eller kabel.
lFörsök inte vrida reservhjulets fäst-
skruv utan ett hjul på lyft-
anordningen. Det kan få kabeln att
glida av axeln i enheten så att hjulet
inte kan höjas eller sänkas. Om re-
servhjulets fästskruv har vridits utan
hjul på lyftanordningen och kabeln
inte kan höjas eller sänkas ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer.
Om hybridsystemet inte
startar
Orsaker till att hybridsystemet
inte startar kan variera beroen-
de på situationen. Kontrollera
följande och utför lämplig åt-
gärd:
Hybridsystemet startar inte
trots att korrekt startrutin
har följts. ( sid. 181)
OM48G42SE.book Page 422 Frid ay, November 27, 2020 1:43 PM

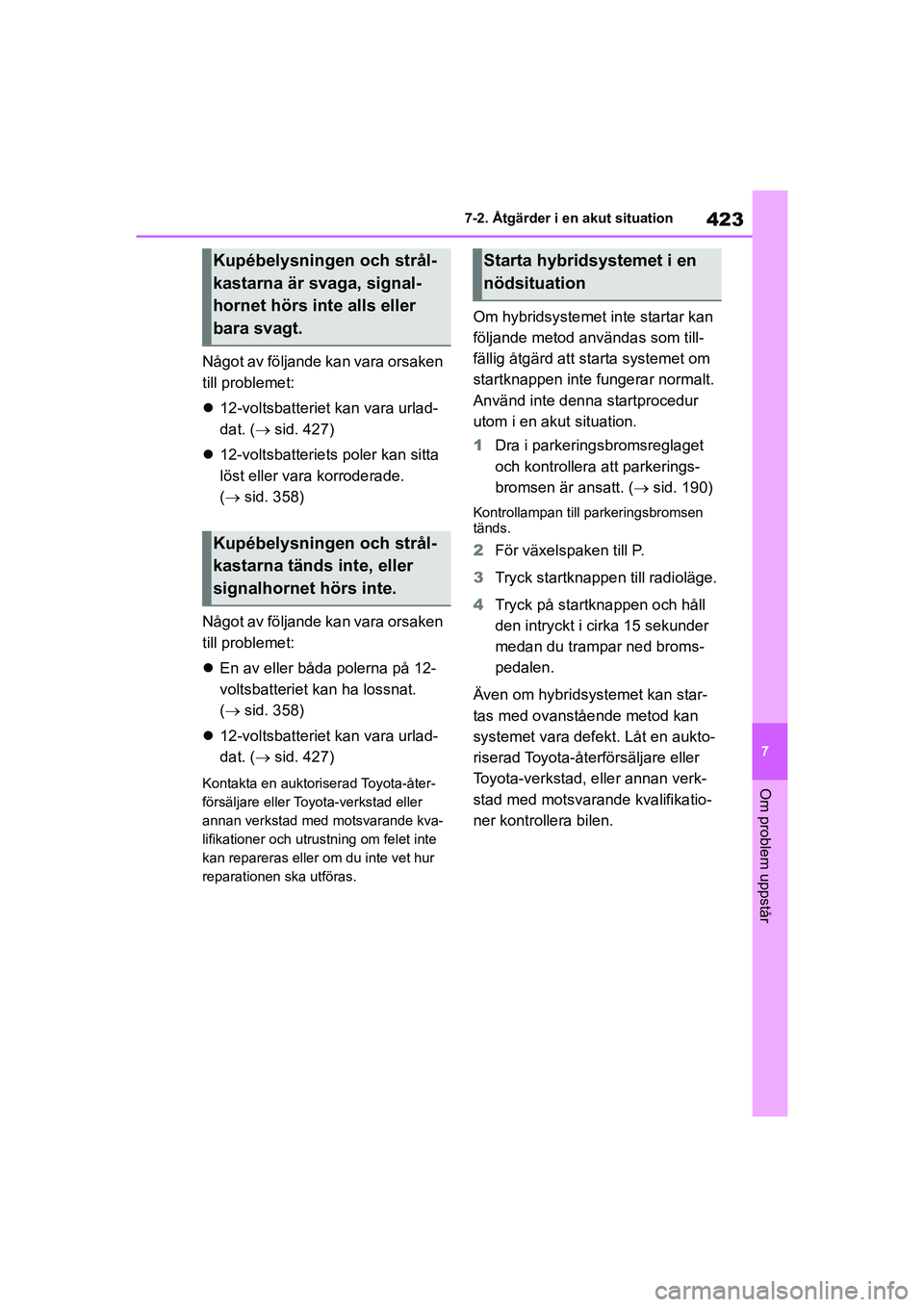

423
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
Något av följande kan vara orsaken
till problemet:

12-voltsbatteriet kan vara urlad-
dat. ( sid. 427)
 12-voltsbatteriets poler kan sitta
löst eller vara korroderade.
( sid. 358)
Något av följande kan vara orsaken
till problemet:
 En av eller båda polerna på 12-
voltsbatteriet kan ha lossnat.
( sid. 358)
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 427)
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kva-
lifikationer och utrustning om felet inte
kan repareras eller om du inte vet hur
reparationen ska utföras.
Om hybridsystemet inte startar kan
följande metod användas som till-
fällig åtgärd att st arta systemet om
startknappen inte fungerar normalt.
Använd inte denna startprocedur
utom i en akut situation.
1 Dra i parkeringsbromsreglaget
och kontrollera att parkerings-
bromsen är ansatt. ( sid. 190)
Kontrollampan till parkeringsbromsen
tänds.
2 För växelspaken till P.
3 Tryck startknappen till radioläge.
4 Tryck på startknappen och håll
den intryckt i cirka 15 sekunder
medan du trampar ned broms-
pedalen.
Även om hybridsystemet kan star-
tas med ovanstående metod kan
systemet vara defekt. Låt en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, e ller annan verk-
stad med motsvarande kvalifikatio-
ner kontrollera bilen.
Kupébelysningen och strål-
kastarna är svaga, signal-
hornet hörs inte alls eller
bara svagt.
Kupébelysningen och strål-
kastarna tänds inte, eller
signalhornet hörs inte.
Starta hybridsystemet i en
nödsituation
OM48G42SE.book Page 423 Frid ay, November 27, 2020 1:43 PM

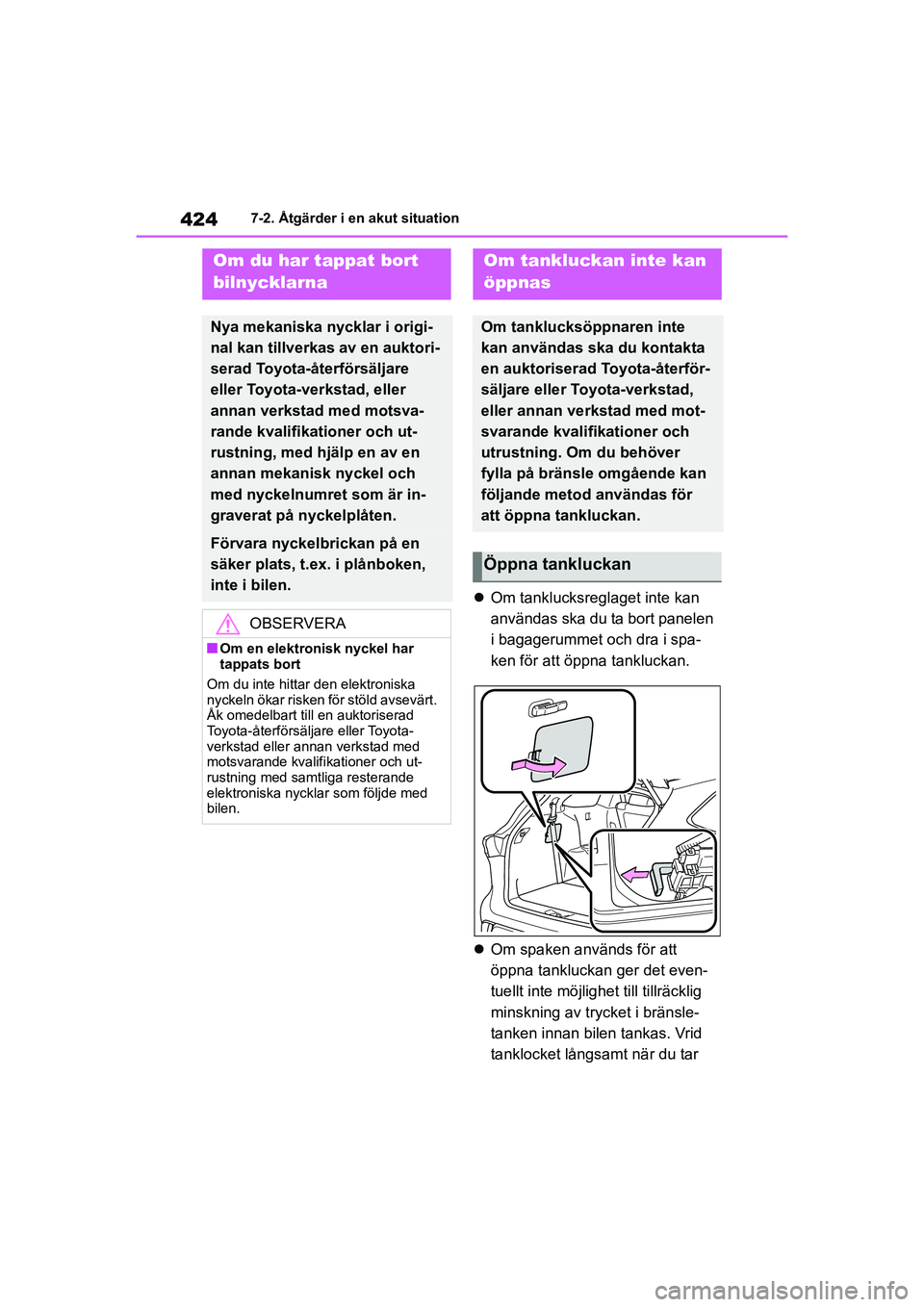

4247-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
 Om tanklucksreglaget inte kan
användas ska du ta bort panelen
i bagagerummet och dra i spa-
ken för att öppna tankluckan.
 Om spaken används för att
öppna tankluckan ger det even-
tuellt inte möjlighet till tillräcklig
minskning av trycket i bränsle-
tanken innan bilen tankas. Vrid
tanklocket långsamt när du tar
Om du har tappat bort
bilnycklarna
Nya mekaniska nycklar i origi-
nal kan tillverkas av en auktori-
serad Toyota-återförsäljare
eller Toyota-ver kstad, eller
annan verkstad med motsva-
rande kvalifikationer och ut-
rustning, med hjälp en av en
annan mekanisk nyckel och
med nyckelnumret som är in-
graverat på nyckelplåten.
Förvara nyckelbrickan på en
säker plats, t.ex. i plånboken,
inte i bilen.
OBSERVERA
nOm en elektronisk nyckel har
tappats bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifi kationer och ut-
rustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
Om tankluckan inte kan
öppnas
Om tanklucksöppnaren inte
kan användas ska du kontakta
en auktoriserad Toyota-återför-
säljare eller To yota-verkstad,
eller annan verkstad med mot-
svarande kvalifikationer och
utrustning. Om du behöver
fylla på bränsle omgående kan
följande metod användas för
att öppna tankluckan.
Öppna tankluckan
OM48G42SE.book Page 424 Frid ay, November 27, 2020 1:43 PM

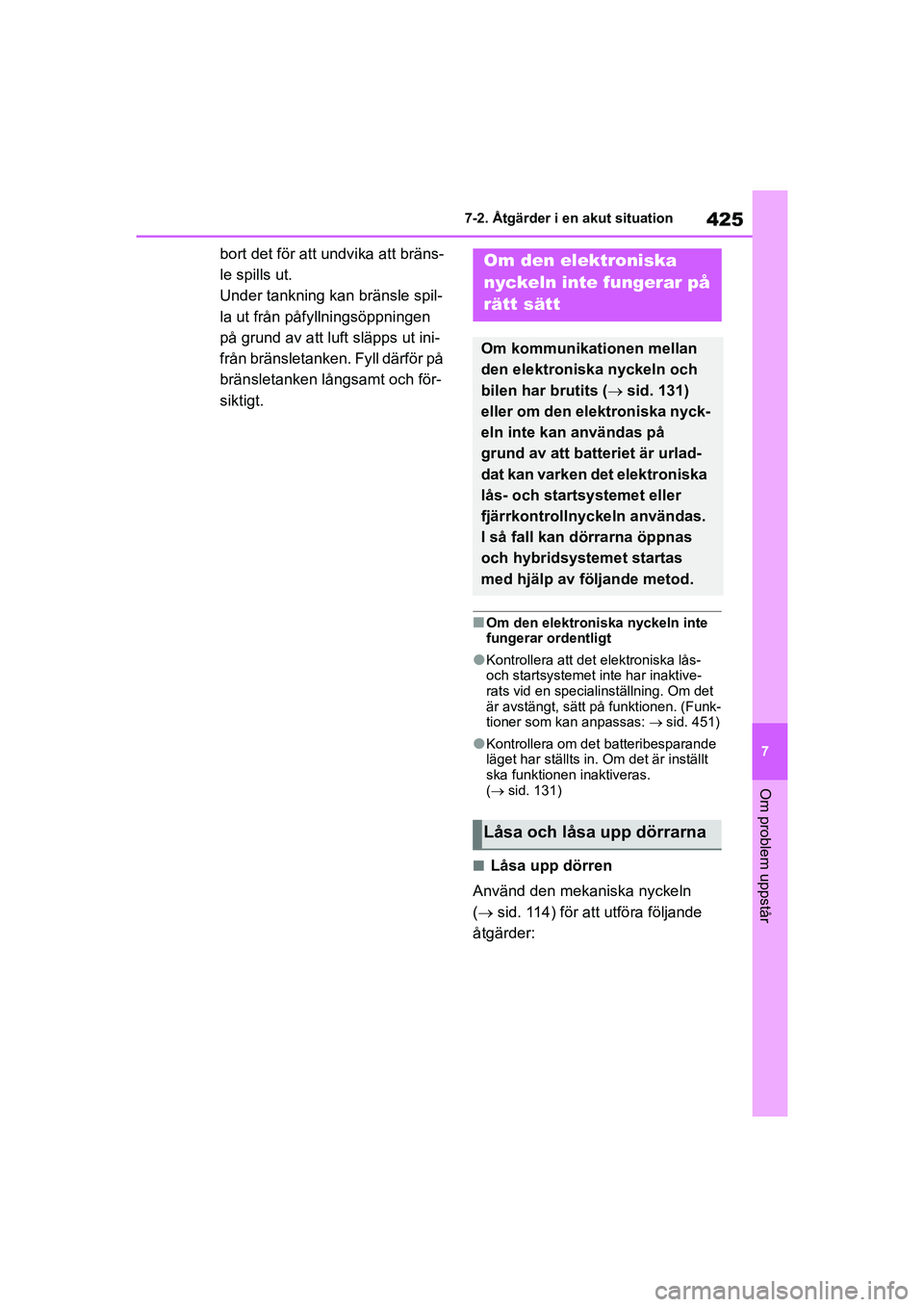

425
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
bort det för att undvika att bräns-
le spills ut.
Under tankning kan bränsle spil-
la ut från påfyllningsöppningen
på grund av att luft släpps ut ini-
från bränsletanken. Fyll därför på
bränsletanken långsamt och för-
siktigt.
nOm den elektroniska nyckeln inte
fungerar ordentligt
lKontrollera att det elektroniska lås-
och startsystemet inte har inaktive-
rats vid en specialinställning. Om det
är avstängt, sätt på funktionen. (Funk-
tioner som kan anpassas: 
sid. 451)
lKontrollera om det batteribesparande
läget har ställts in. Om det är inställt
ska funktionen inaktiveras.
(sid. 131)
nLåsa upp dörren
Använd den mekaniska nyckeln
(  sid. 114) för att utföra följande
åtgärder:
Om den elektroniska
nyckeln inte fungerar på
rätt sätt
Om kommunikationen mellan
den elektroniska nyckeln och
bilen har brutits ( sid. 131)
eller om den elektroniska nyck-
eln inte kan användas på
grund av att batteriet är urlad-
dat kan varken det elektroniska
lås- och startsystemet eller
fjärrkontrollnyckeln användas.
I så fall kan dörrarna öppnas
och hybridsystemet startas
med hjälp av följande metod.
Låsa och låsa upp dörrarna
OM48G42SE.book Page 425 Frid ay, November 27, 2020 1:43 PM

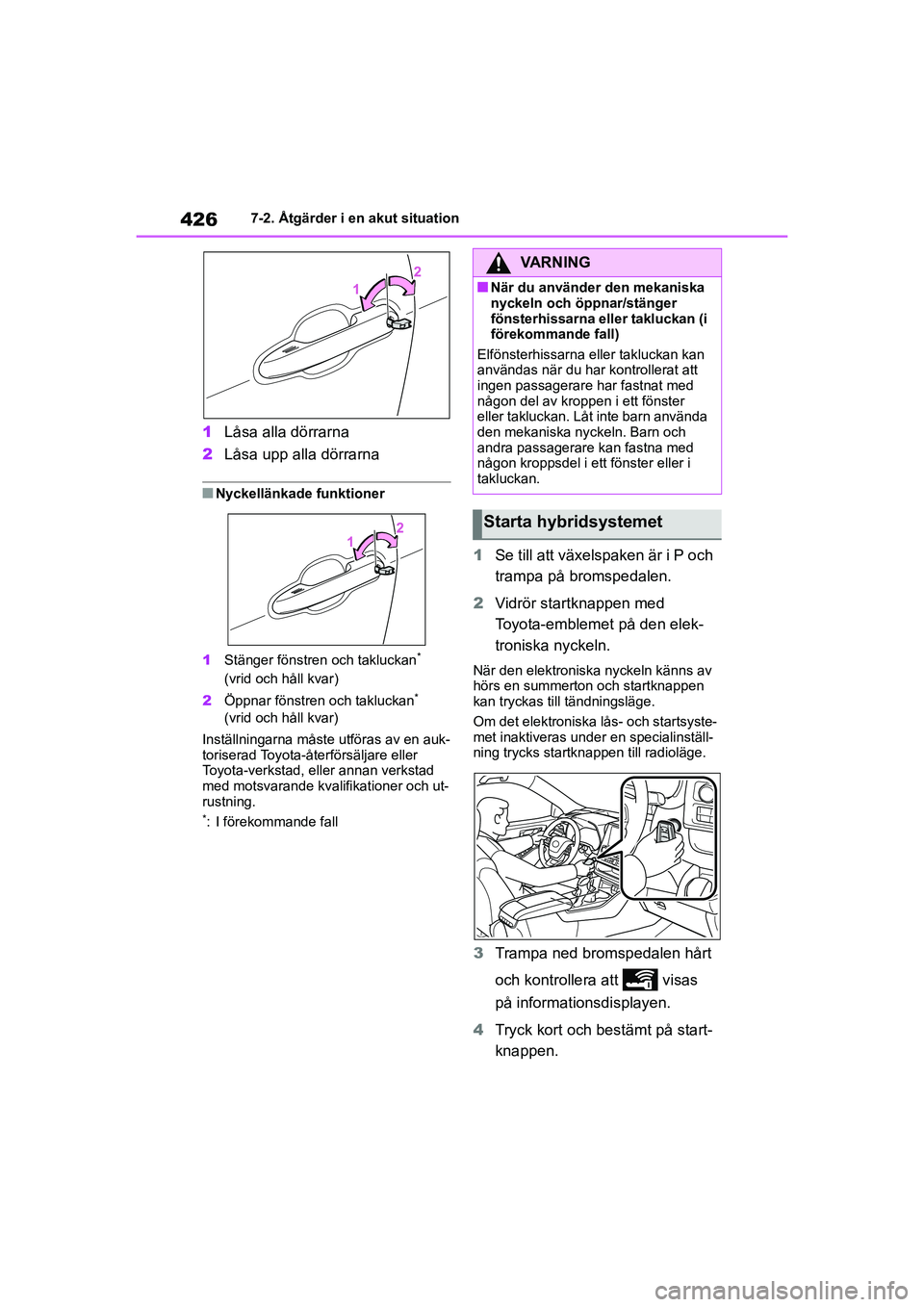

4267-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
1 Låsa alla dörrarna
2 Låsa upp alla dörrarna
nNyckellänkade funktioner
1 Stänger fönstren och takluckan
*
(vrid och håll kvar)
2 Öppnar fönstren och takluckan
*
(vrid och håll kvar)
Inställningarna måste utföras av en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och ut-
rustning.
*: I förekommande fall
1 Se till att växelspaken är i P och
trampa på bromspedalen.
2 Vidrör startknappen med
Toyota-emblemet på den elek-
troniska nyckeln.
När den elektroniska nyckeln känns av
hörs en summerton och startknappen
kan tryckas till tändningsläge.
Om det elektroniska lås- och startsyste-
met inaktiveras under en specialinställ-
ning trycks startknappen till radioläge.
3Trampa ned bromspedalen hårt
och kontrollera att visas
på informationsdisplayen.
4 Tryck kort och bestämt på start-
knappen.
VARNING
nNär du använder den mekaniska
nyckeln och öppnar/stänger
fönsterhissarna eller takluckan (i
förekommande fall)
Elfönsterhissarna eller takluckan kan
användas när du har kontrollerat att
ingen passagerare har fastnat med
någon del av kroppen i ett fönster
eller takluckan. Låt inte barn använda
den mekaniska nyckeln. Barn och
andra passagerare kan fastna med
någon kroppsdel i ett fönster eller i
takluckan.
Starta hybridsystemet
OM48G42SE.book Page 426 Frid ay, November 27, 2020 1:43 PM

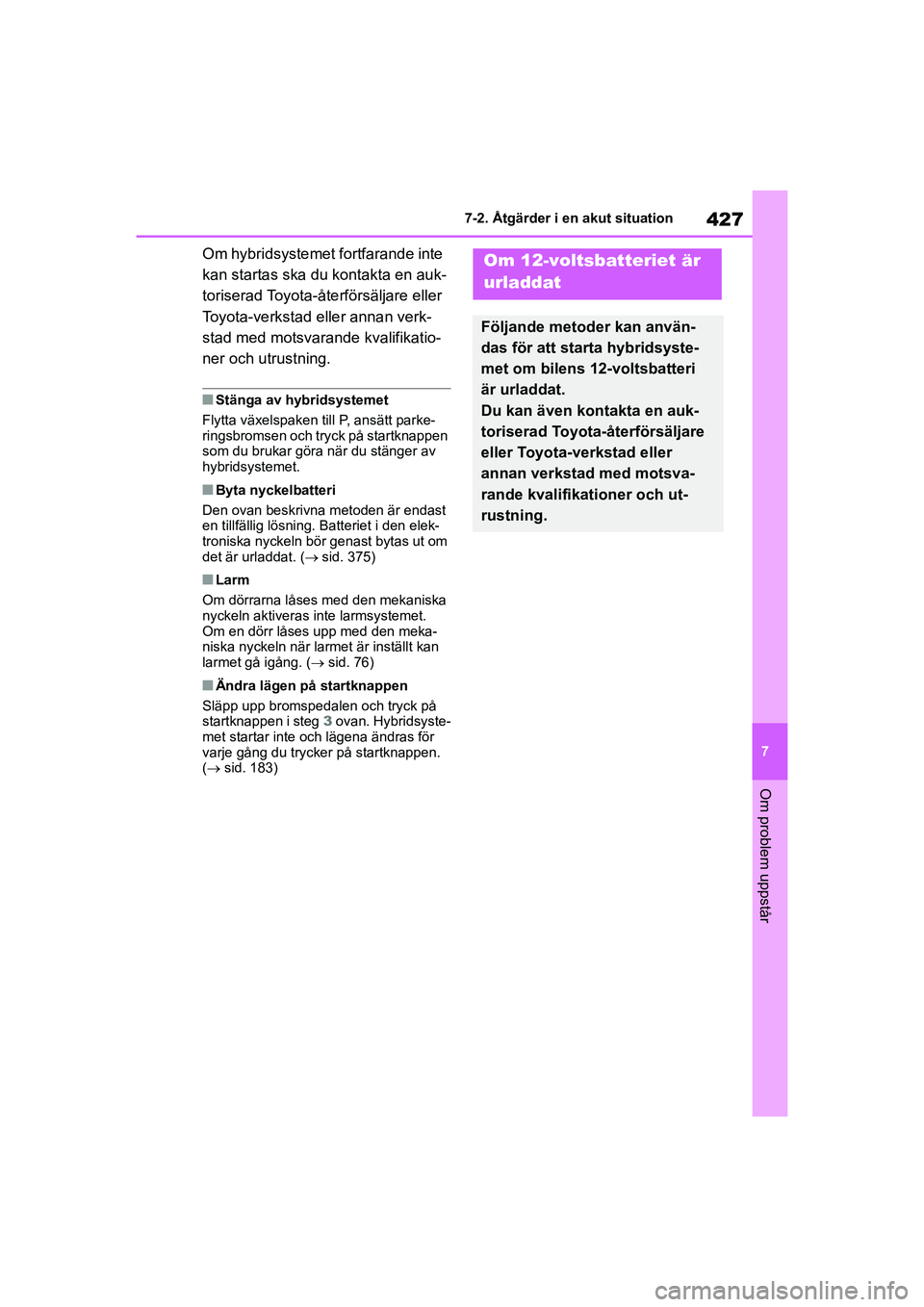

427
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
Om hybridsystemet fortfarande inte
kan startas ska du kontakta en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
nStänga av hybridsystemet
Flytta växelspaken till P, ansätt parke-
ringsbromsen och tryck på startknappen
som du brukar göra när du stänger av
hybridsystemet.
nByta nyckelbatteri
Den ovan beskrivna metoden är endast
en tillfällig lösning. Batteriet i den elek-
troniska nyckeln bör genast bytas ut om
det är urladdat. ( sid. 375)
nLarm
Om dörrarna låses med den mekaniska
nyckeln aktiveras inte larmsystemet.
Om en dörr låses upp med den meka-
niska nyckeln när larm et är inställt kan
larmet gå igång. ( sid. 76)
nÄndra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg 3 ovan. Hybridsyste-
met startar inte och lägena ändras för
varje gång du trycke r på startknappen.
( sid. 183)
Om 12-voltsbatteriet är
urladdat
Följande metoder kan använ-
das för att starta hybridsyste-
met om bilens 12-voltsbatteri
är urladdat.
Du kan även kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller
annan verkstad med motsva-
rande kvalifikationer och ut-
rustning.
OM48G42SE.book Page 427 Frid ay, November 27, 2020 1:43 PM

4287-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE

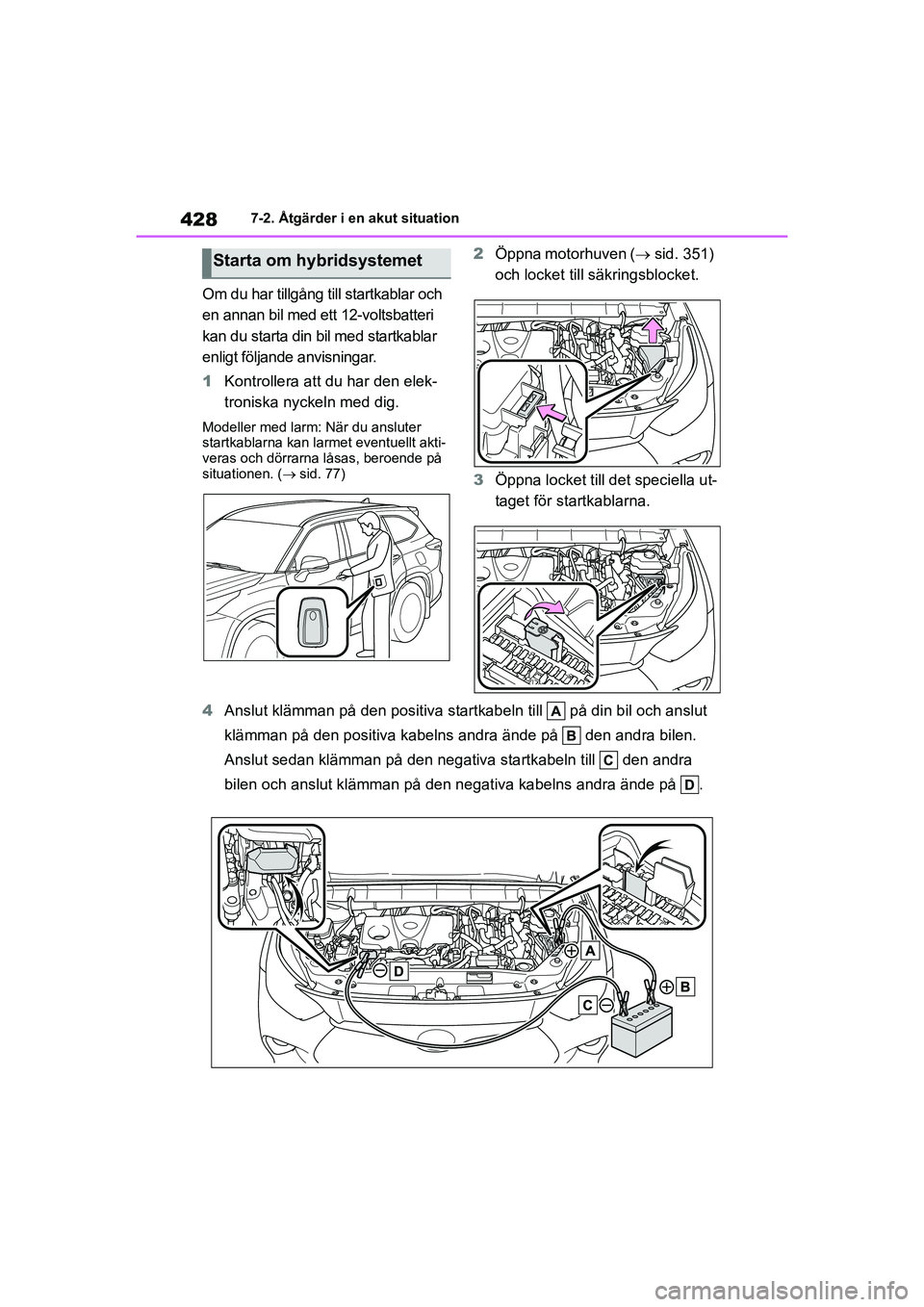

Om du har tillgång till startkablar och
en annan bil med ett 12-voltsbatteri
kan du starta din bil med startkablar
enligt följande anvisningar.
1 Kontrollera att du har den elek-
troniska nyckeln med dig.
Modeller med larm: När du ansluter
startkablarna kan larmet eventuellt akti-
veras och dörrarna låsas, beroende på
situationen. ( sid. 77)
2 Öppna motorhuven ( sid. 351)
och locket till säkringsblocket.
3 Öppna locket till det speciella ut-
taget för startkablarna.
4 Anslut klämman på den positiva star tkabeln till på din bil och anslut
klämman på den positiva kabelns andra ände på den andra bilen.
Anslut sedan klämman på den nega tiva startkabeln till den andra
bilen och anslut klämman på den negativa kabelns andra ände på .Starta om hybridsystemet
OM48G42SE.book Page 428 Frid ay, November 27, 2020 1:43 PM

429
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE

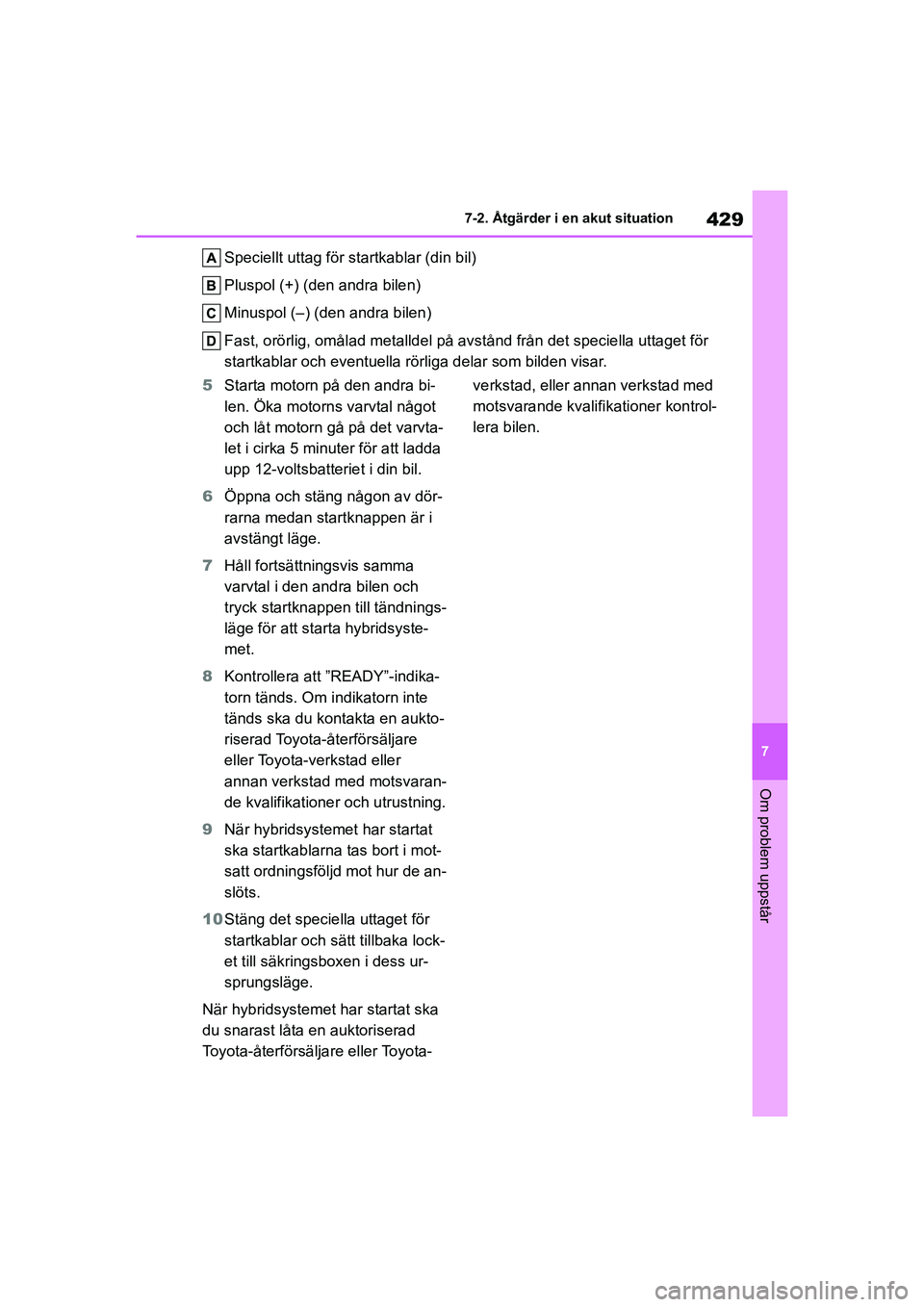

Speciellt uttag för startkablar (din bil)
Pluspol (+) (den andra bilen)
Minuspol (–) (den andra bilen)
Fast, orörlig, omålad metalldel på avstånd från det speciella uttaget för
startkablar och eventuella rörliga delar som bilden visar.
5 Starta motorn på den andra bi-
len. Öka motorns varvtal något
och låt motorn gå på det varvta-
let i cirka 5 minuter för att ladda
upp 12-voltsbatteriet i din bil.
6 Öppna och stäng någon av dör-
rarna medan startknappen är i
avstängt läge.
7 Håll fortsättningsvis samma
varvtal i den andra bilen och
tryck startknappen till tändnings-
läge för att starta hybridsyste-
met.
8 Kontrollera att ”READY”-indika-
torn tänds. Om indikatorn inte
tänds ska du kontakta en aukto-
riserad Toyota-å terförsäljare
eller Toyota-verkstad eller
annan verkstad med motsvaran-
de kvalifikationer och utrustning.
9 När hybridsystemet har startat
ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de an-
slöts.
10 Stäng det speciella uttaget för
startkablar och sätt tillbaka lock-
et till säkringsboxen i dess ur-
sprungsläge.
När hybridsystemet har startat ska
du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota- verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
OM48G42SE.book Page 429 Frid
ay, November 27, 2020 1:43 PM

4307-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
nStarta hybridsystemet när 12-volts-
batteriet är urladdat
Hybridsystemet kan inte startas genom
att skjuta på bilen.
nUndvik att 12-vol tsbatteriet laddas
ur
lStäng av strålkastarna och ljudanlägg-
ningen när hybridsystemet är av-
stängt.
lStäng av elektriska tillbehör som inte
behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafik-
stockningar.
nNär 12-voltsbatteriet är borttaget
eller urladdat
lInformation som är lagrad i ECU ren-
sas bort. Om 12-voltsbatteriet är ur-
laddat ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalif ikationer och ut-
rustning kontrollera bilen.
lVissa system kan behöva nollställas.
( sid. 462)
nVid borttagning av 12-voltsbatteri-
ets poler
Om polerna till 12-voltsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Innan du tar bort 12-voltsbatteriet ska du
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner.
nLadda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urlad-
das gradvis, även om bilen inte an-
vänds, på grund av naturlig urladdning
och de urladdande effekterna av vissa
elektriska tillbehör. Om en bil får stå
under längre perioder kan 12-voltsbatte-
riet laddas ur. Hybridsystemet kan då
inte startas. (12-voltsbatteriet laddas
upp automatiskt medan hybridsystemet
är i gång.)
nVid laddning eller byte av 12-volts-
batteriet
lI vissa fall är det in te möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbat-
teriet är urladdat. Lås och lås upp dör-
rarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
lHybridsystemet starta r kanske inte vid
första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar nor-
malt vid andra försöket. Det innebär
ingen funktionsstörning.
lStartknappens läge memoreras av bi-
len. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det
var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt
läge innan du kopplar loss 12-volts-
batteriet.
Om du är osäker på vilket läge start-
knappen befanns i innan 12-voltsbat-
teriet laddades ur ska du vara särskilt
försiktig när du ansluter 12-voltsbatte-
riet på nytt.
lModeller med elmanövrerad baklucka:
Elbakluckan måste nollställas.
( sid. 125)
nNär 12-voltsbatteriet ansluts igen
lAnvänd ett 12-voltsbatteri med central
avluftning (Europeiskt regelverk).
lAnvänd ett 12-voltsbatteri av samma
storlek som föregående batteri (LN 2),
20 timmars kapacite t (20 HR) motsva-
rar (55 Ah) eller mer, och prestanda
(CCA) motsvarar minst (345 A).
• Om storleken är annorlunda kan 12-
voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg,
även om tiden som bilen inte använ-
des är kort kan 12-voltsbatteriet lad-
das ur och hybridsystemet kan even-
tuellt inte startas.
lAnvänd ett 12-voltsbatteri med hand-
tag. Det är svårt att ta bort ett 12-volts-
batteri om ett batteri utan handtag an-
vänds.
lEfter bytet ska följande delar monte-
OM48G42SE.book Page 430 Frid ay, November 27, 2020 1:43 PM
