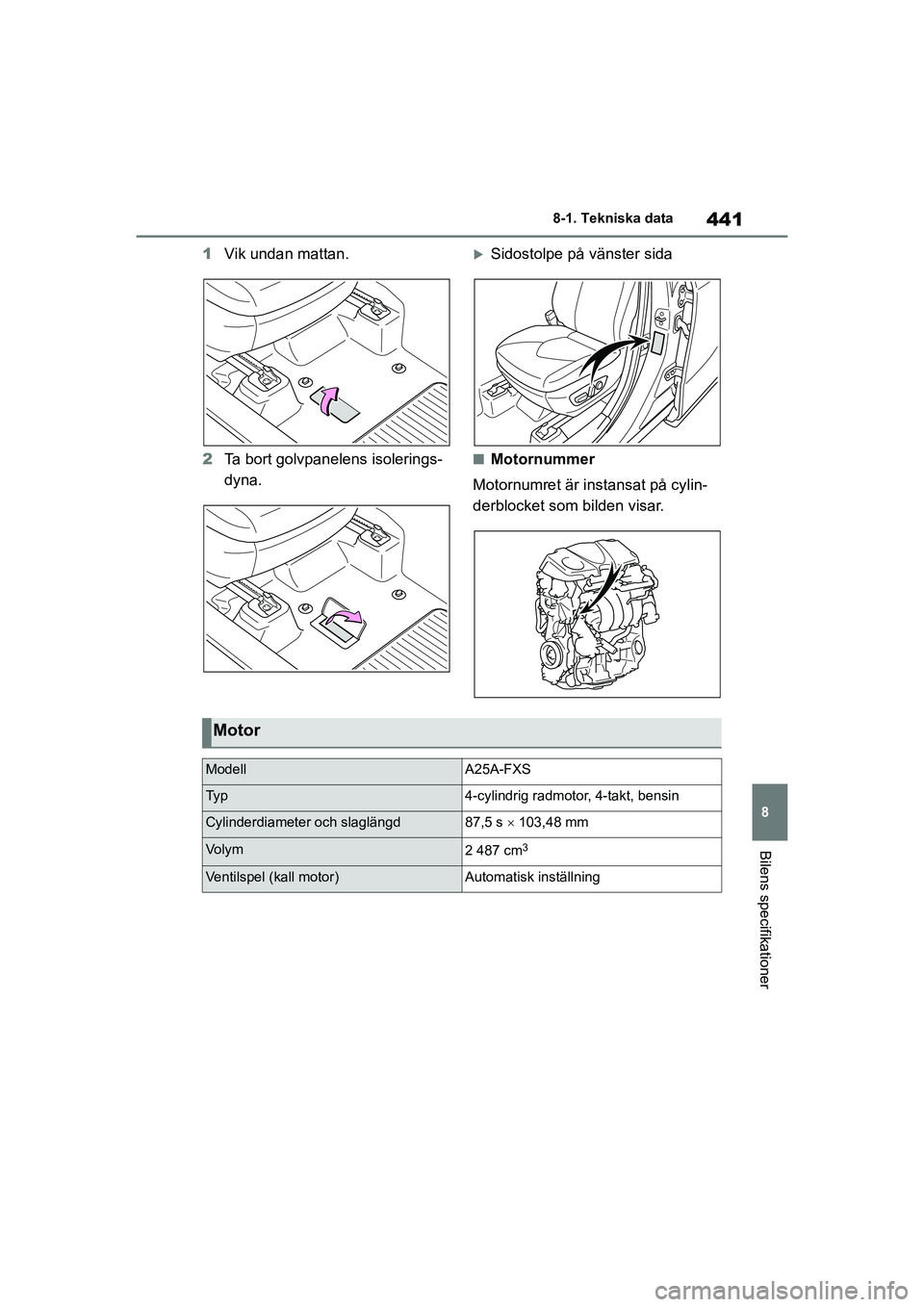

441
8
8-1. Tekniska data
Bilens specifikationer
HIGHLANDER HV_EE_OM48G42SE
1
Vik undan mattan.
2 Ta bort golvpanelens isolerings-
dyna.Sidostolpe på vänster sida
nMotornummer
Motornumret är instansat på cylin-
derblocket som bilden visar.
Motor
ModellA25A-FXS
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd87,5 s  103,48 mm
Vo l y m2 487 cm3
Ventilspel (kall motor)Automatisk inställning
OM48G42SE.book Page 441 Frid ay, November 27, 2020 1:43 PM

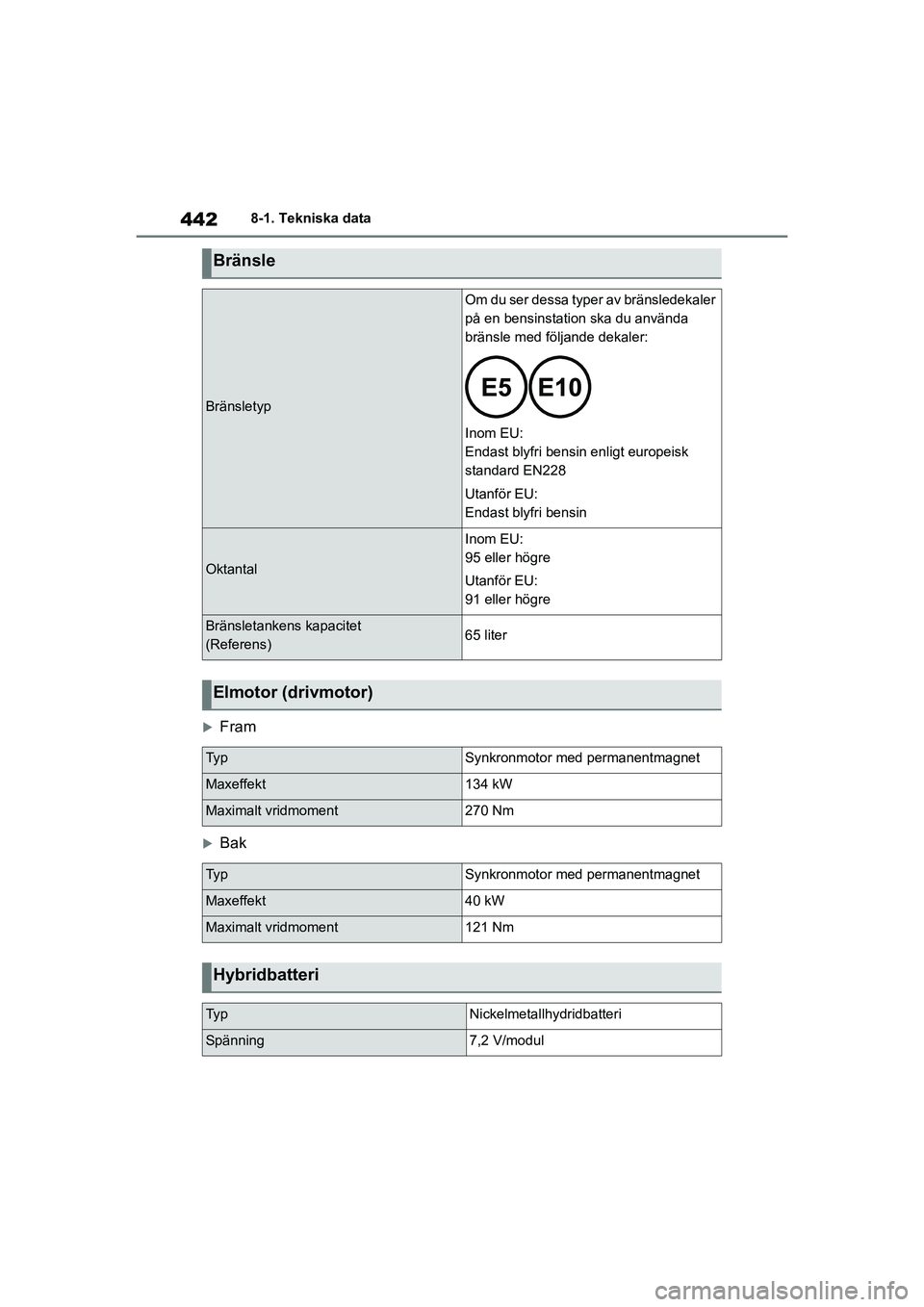

4428-1. Tekniska data
HIGHLANDER HV_EE_OM48G42SE
Fram
Bak
Bränsle
Bränsletyp
Om du ser dessa typer av bränsledekaler
på en bensinstation ska du använda
bränsle med följande dekaler:
Inom EU:
Endast blyfri bensin enligt europeisk
standard EN228
Utanför EU:
Endast blyfri bensin
Oktantal
Inom EU:
95 eller högre
Utanför EU:
91 eller högre
Bränsletankens kapacitet
(Referens)65 liter
Elmotor (drivmotor)
Ty pSynkronmotor med permanentmagnet
Maxeffekt134 kW
Maximalt vridmoment270 Nm
Ty pSynkronmotor med permanentmagnet
Maxeffekt40 kW
Maximalt vridmoment121 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
OM48G42SE.book Page 442 Frid ay, November 27, 2020 1:43 PM

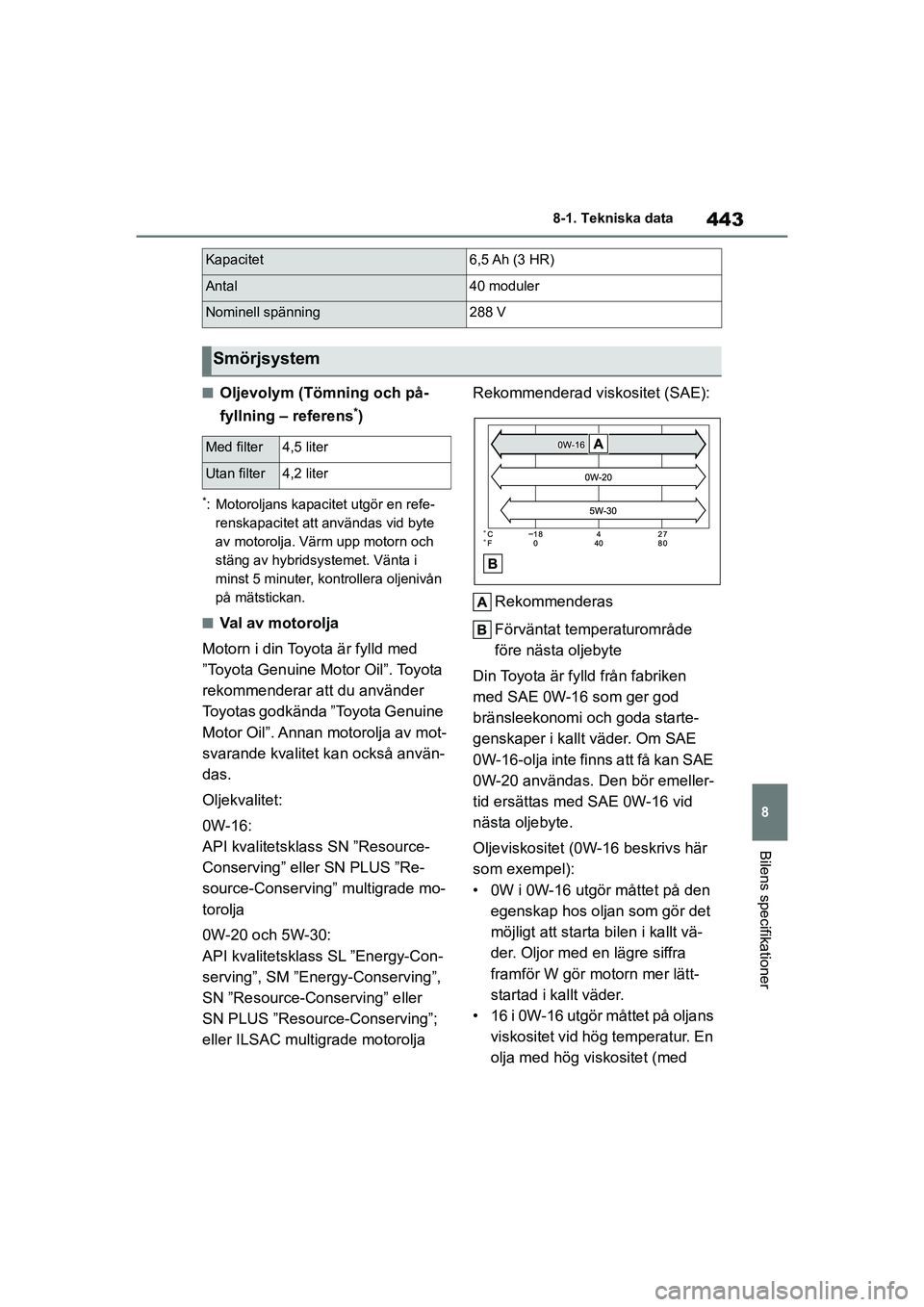

443
8
8-1. Tekniska data
Bilens specifikationer
HIGHLANDER HV_EE_OM48G42SE
nOljevolym (Tömning och på-
fyllning – referens
*)
*: Motoroljans kapacitet utgör en refe-
renskapacitet att användas vid byte
av motorolja. Värm upp motorn och
stäng av hybridsystemet. Vänta i
minst 5 minuter, kontrollera oljenivån
på mätstickan.
nVal av motorolja
Motorn i din Toyota är fylld med
”Toyota Genuine Motor Oil”. Toyota
rekommenderar att du använder
Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av mot-
svarande kvalitet kan också använ-
das.
Oljekvalitet:
0W-16:
API kvalitetsklass SN ”Resource-
Conserving” eller SN PLUS ”Re-
source-Conserving” multigrade mo-
torolja
0W-20 och 5W-30:
API kvalitetsklass SL ”Energy-Con-
serving”, SM ”Energy-Conserving”,
SN ”Resource-Conserving” eller
SN PLUS ”Resource-Conserving”;
eller ILSAC multigrade motorolja Rekommenderad visk
ositet (SAE):
Rekommenderas
Förväntat temperaturområde
före nästa oljebyte
Din Toyota är fylld från fabriken
med SAE 0W-16 som ger god
bränsleekonomi och goda starte-
genskaper i kallt väder. Om SAE
0W-16-olja inte finns att få kan SAE
0W-20 användas. Den bör emeller-
tid ersättas med SAE 0W-16 vid
nästa oljebyte.
Oljeviskositet (0W-16 beskrivs här
som exempel):
• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt vä-
der. Oljor med en lägre siffra
framför W gör motorn mer lätt-
startad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur. En
olja med hög viskositet (med
Kapacitet6,5 Ah (3 HR)
Antal40 moduler
Nominell spänning288 V
Smörjsystem
Med filter4,5 liter
Utan filter4,2 liter
OM48G42SE.book Page 443 Frid ay, November 27, 2020 1:43 PM

4448-1. Tekniska data
HIGHLANDER HV_EE_OM48G42SE
högre värde) kan vara lämplig att
använda om bilen körs i höga
hastigheter, eller med extremt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda,
finns på vissa oljeburkar/flaskor för
att hjälpa dig välja rätt olja. API kvalitetsmärke
Övre del: ”API SERVICE SN” innebär
oljans kvalitet enligt American Petro-
leum Institute (API).
Mellersta del: ”SAE 0W-16” innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving” be-
tyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee)
visas på behållarens framsida.
Kylsystem
KapacitetBensinmotor9,4 liter
Drivenhet1,9 liter
Kylarvätska
Du kan använda någon av följande:

”Toyota Super Long Life Coolant”
 Liknande högkvalitativ etylenglykolbaserad kylarvät-
ska som inte innehåller silikat, amin, nitrit eller borat
med Hybrid Organic Acid-teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-Q8
Elektrodavstånd0,8 mm
OBSERVERA
nTändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM48G42SE.book Page 444 Frid ay, November 27, 2020 1:43 PM

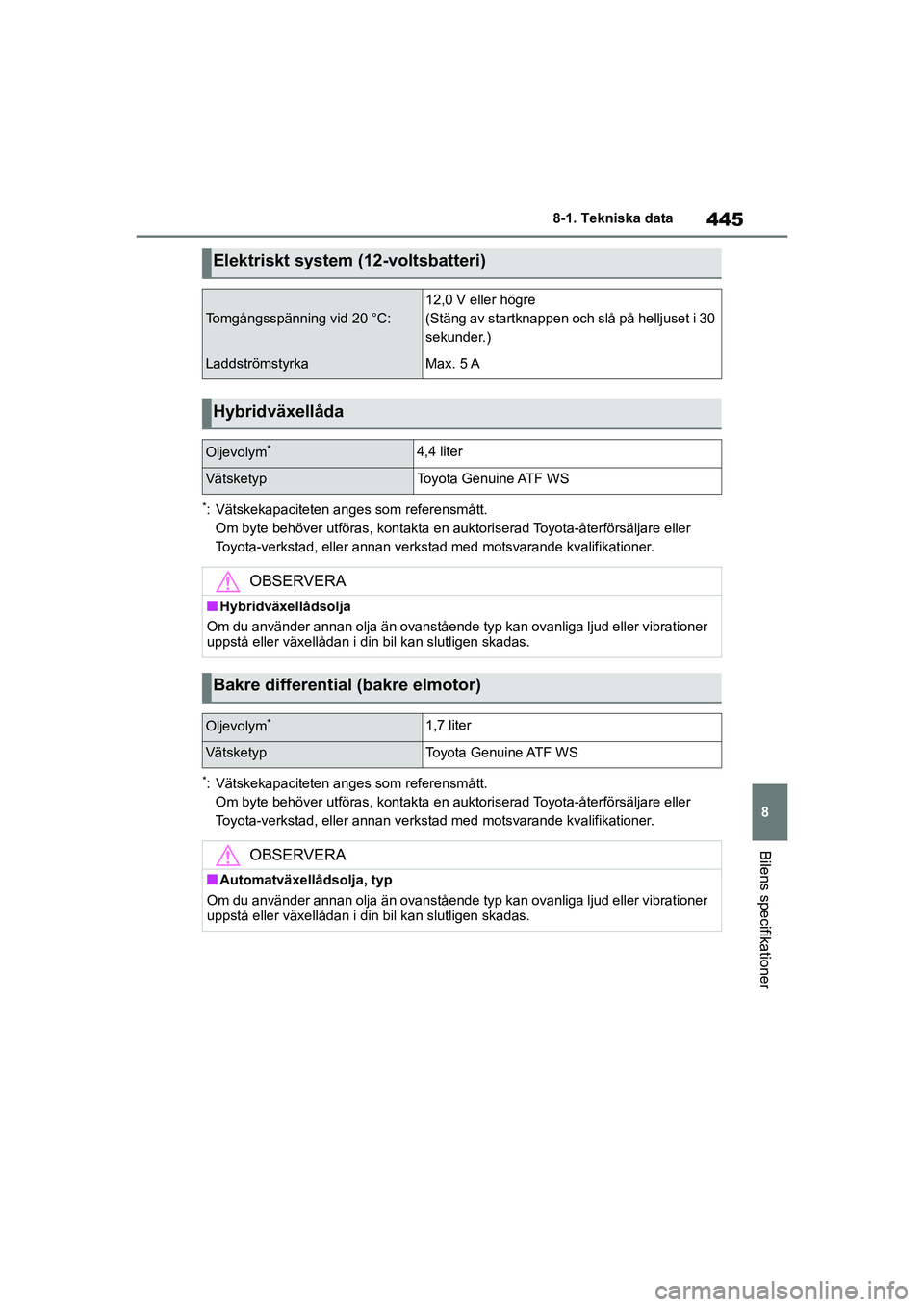

445
8
8-1. Tekniska data
Bilens specifikationer
HIGHLANDER HV_EE_OM48G42SE
*: Vätskekapaciteten anges som referensmått.
Om byte behöver utföras, kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikationer.
*: Vätskekapaciteten anges som referensmått.
Om byte behöver utföras, kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikationer.
Elektriskt system (12-voltsbatteri)
Tomgångsspänning vid 20 °C:
12,0 V eller högre
(Stäng av startknappen och slå på helljuset i 30
sekunder.)
LaddströmstyrkaMax. 5 A
Hybridväxellåda
Oljevolym*4,4 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nHybridväxellådsolja
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vibrationer
uppstå eller växellådan i din bil kan slutligen skadas.
Bakre differential (bakre elmotor)
Oljevolym*1,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nAutomatväxellådsolja, typ
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vibrationer
uppstå eller växellådan i din bil kan slutligen skadas.
OM48G42SE.book Page 445 Frid ay, November 27, 2020 1:43 PM

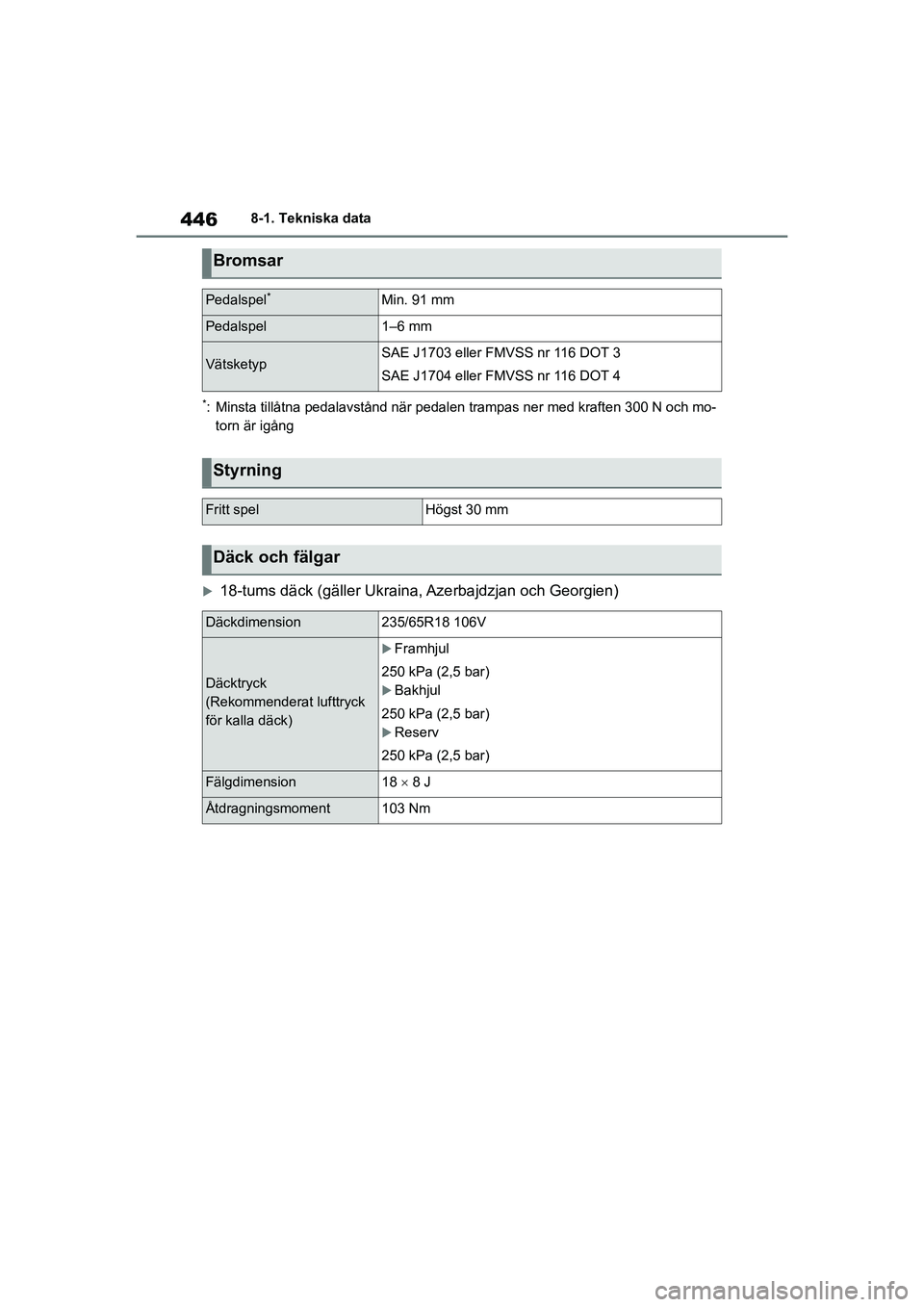

4468-1. Tekniska data
HIGHLANDER HV_EE_OM48G42SE
*: Minsta tillåtna pedalavstånd när pedalen trampas ner med kraften 300 N och mo- torn är igång
18-tums däck (gäller Ukraina, Azerbajdzjan och Georgien)
Bromsar
Pedalspel*Min. 91 mm
Pedalspel1–6 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrning
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension235/65R18 106V
Däcktryck
(Rekommenderat lufttryck
för kalla däck)
Framhjul
250 kPa (2,5 bar)
Bakhjul
250 kPa (2,5 bar)
Reserv
250 kPa (2,5 bar)
Fälgdimension18  8 J
Åtdragningsmoment103 Nm
OM48G42SE.book Page 446 Frid ay, November 27, 2020 1:43 PM

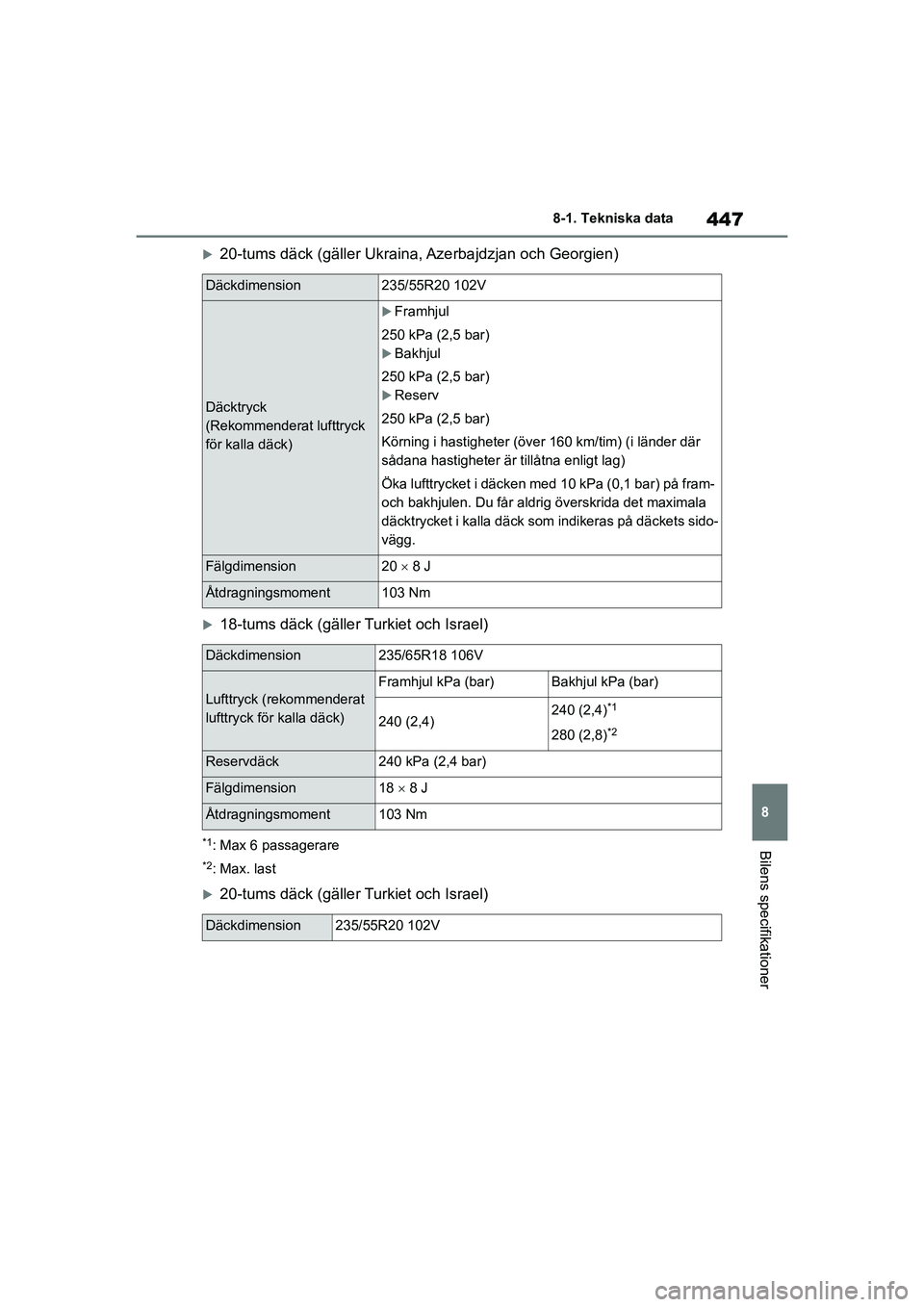

447
8
8-1. Tekniska data
Bilens specifikationer
HIGHLANDER HV_EE_OM48G42SE
20-tums däck (gäller Ukraina, Azerbajdzjan och Georgien)
18-tums däck (gäller Turkiet och Israel)
*1: Max 6 passagerare
*2:Max. last
20-tums däck (gäller Turkiet och Israel)
Däckdimension235/55R20 102V
Däcktryck
(Rekommenderat lufttryck
för kalla däck)
Framhjul
250 kPa (2,5 bar)
Bakhjul
250 kPa (2,5 bar)
Reserv
250 kPa (2,5 bar)
Körning i hastigheter (över 160 km/tim) (i länder där
sådana hastigheter är tillåtna enligt lag)
Öka lufttrycket i däcken med 10 kPa (0,1 bar) på fram-
och bakhjulen. Du får aldrig överskrida det maximala
däcktrycket i kalla däck som indikeras på däckets sido-
vägg.
Fälgdimension20  8 J
Åtdragningsmoment103 Nm
Däckdimension235/65R18 106V
Lufttryck (rekommenderat
lufttryck för kalla däck)
Framhjul kPa (bar)Bakhjul kPa (bar)
240 (2,4)240 (2,4)*1
280 (2,8)*2
Reservdäck240 kPa (2,4 bar)
Fälgdimension18  8 J
Åtdragningsmoment103 Nm
Däckdimension235/55R20 102V
OM48G42SE.book Page 447 Frid ay, November 27, 2020 1:43 PM

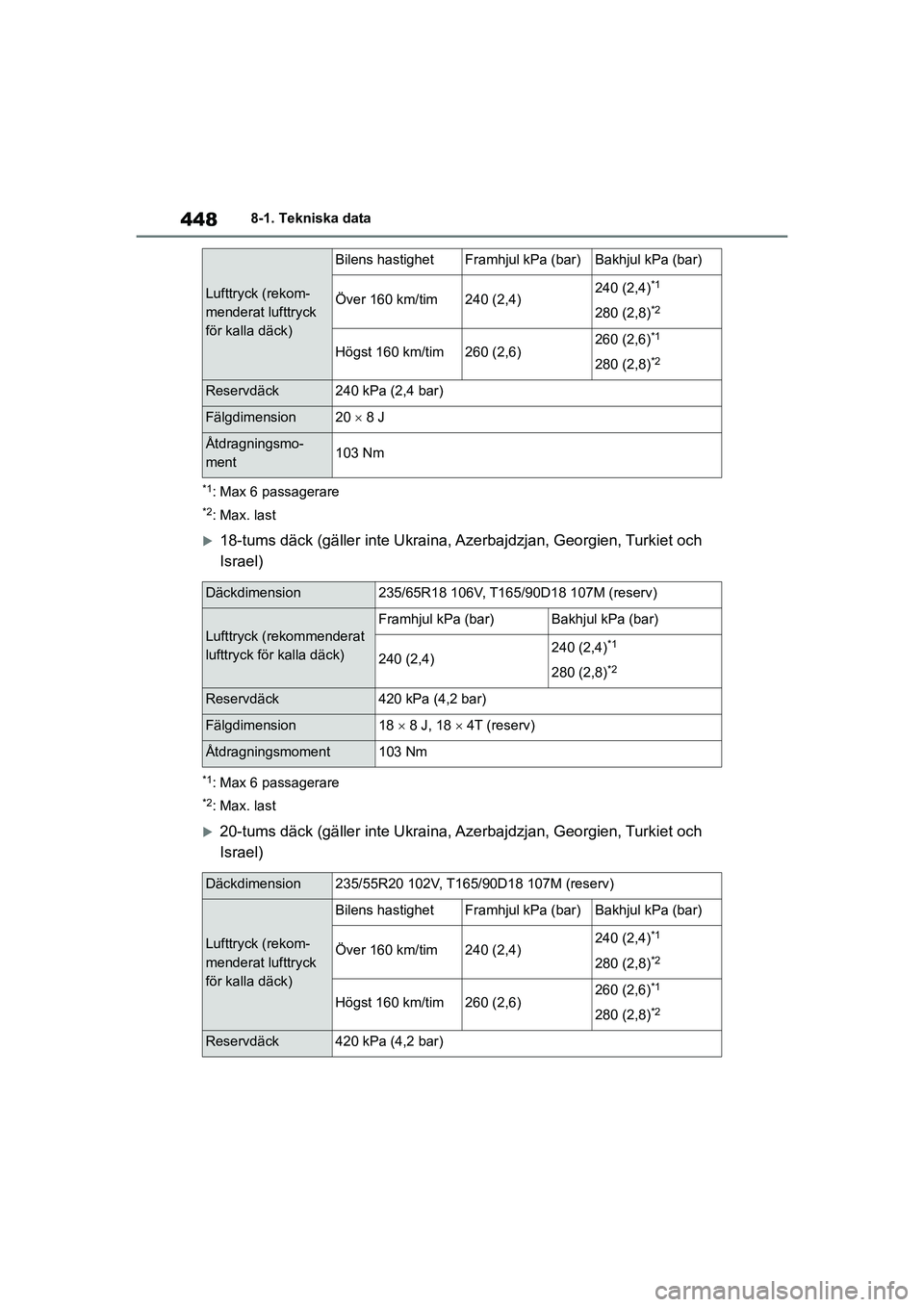

4488-1. Tekniska data
HIGHLANDER HV_EE_OM48G42SE
*1: Max 6 passagerare
*2:Max. last
18-tums däck (gäller inte Ukraina, Azerbajdzjan, Georgien, Turkiet och
Israel)
*1: Max 6 passagerare
*2:Max. last
20-tums däck (gäller inte Ukraina, Azerbajdzjan, Georgien, Turkiet och
Israel)
Lufttryck (rekom-
menderat lufttryck
för kalla däck)
Bilens hastighetFramhjul kPa (bar)Bakhjul kPa (bar)
Över 160 km/tim240 (2,4)240 (2,4)*1
280 (2,8)*2
Högst 160 km/tim260 (2,6)260 (2,6)*1
280 (2,8)*2
Reservdäck240 kPa (2,4 bar)
Fälgdimension20  8 J
Åtdragningsmo-
ment103 Nm
Däckdimension235/65R18 106V, T165/90D18 107M (reserv)
Lufttryck (rekommenderat
lufttryck för kalla däck)
Framhjul kPa (bar)Bakhjul kPa (bar)
240 (2,4)240 (2,4)*1
280 (2,8)*2
Reservdäck420 kPa (4,2 bar)
Fälgdimension18  8 J, 18  4T (reserv)
Åtdragningsmoment103 Nm
Däckdimension235/55R20 102V, T165/90D18 107M (reserv)
Lufttryck (rekom-
menderat lufttryck
för kalla däck)
Bilens hastighetFramhjul kPa (bar)Bakhjul kPa (bar)
Över 160 km/tim240 (2,4)240 (2,4)*1
280 (2,8)*2
Högst 160 km/tim260 (2,6)260 (2,6)*1
280 (2,8)*2
Reservdäck420 kPa (4,2 bar)
OM48G42SE.book Page 448 Frid ay, November 27, 2020 1:43 PM

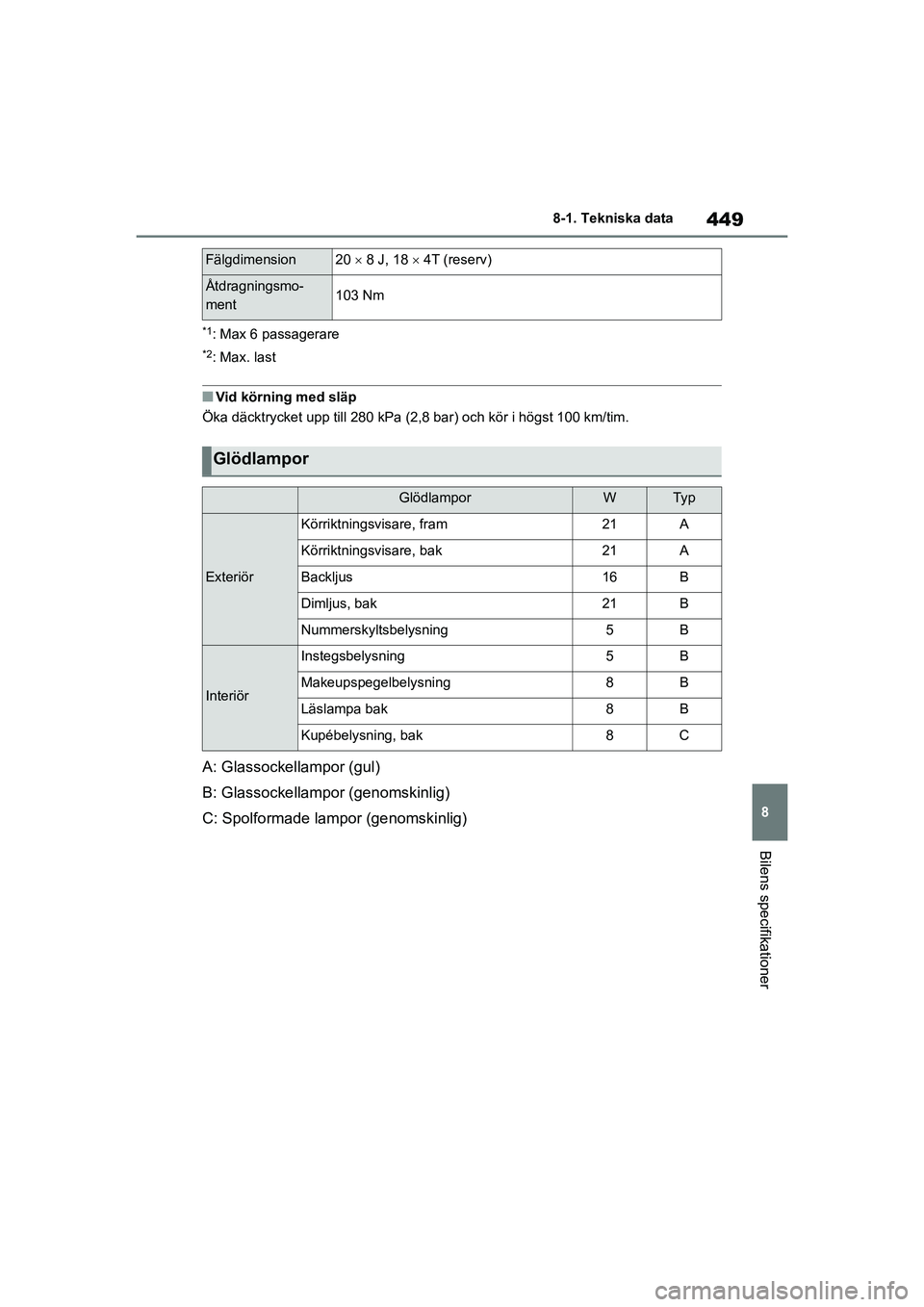

449
8
8-1. Tekniska data
Bilens specifikationer
HIGHLANDER HV_EE_OM48G42SE
*1: Max 6 passagerare
*2:Max. last
nVid körning med släp
Öka däcktrycket upp till 280 kPa (2 ,8 bar) och kör i högst 100 km/tim.
A: Glassockellampor (gul)
B: Glassockellampor (genomskinlig)
C: Spolformade lampor (genomskinlig)
Fälgdimension20  8 J, 18  4T (reserv)
Åtdragningsmo-
ment103 Nm
Glödlampor
GlödlamporWTy p
Exteriör
Körriktningsvisare, fram21A
Körriktningsvisare, bak21A
Backljus16B
Dimljus, bak21B
Nummerskyltsbelysning5B
Interiör
Instegsbelysning5B
Makeupspegelbelysning8B
Läslampa bak8B
Kupébelysning, bak8C
OM48G42SE.book Page 449 Frid ay, November 27, 2020 1:43 PM

4508-1. Tekniska data
HIGHLANDER HV_EE_OM48G42SE
nAnvändning av bensin med etano-
linblandning i bensinmotor
Toyota tillåter användning av bensin
med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen
med etanolinblandning som ska använ-
das har ett oktantal som följer ovanstå-
ende.
nOm motorn knackar
lHör med en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
lIbland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning uppför branta backar.
Det är inget att oroa sig för.
Bränsleinformation
Om du ser dessa typer av
bränsledekaler på en bensin-
station ska du endast använda
bränsle med någon av följan-
de dekaler:
Inom EU: Din bil kan bara
köras på blyfri bensin enligt
europeisk standard EN228. För
att motorn ska fungera på
bästa sätt bör du endast an-
vända blyfri bensin med oktan-
tal 95 eller högre.
Gäller ej EU-området: Din bil
får bara köras på blyfri bensin.
För att motorn ska fungera på
bästa sätt bör du endast an-
vända blyfri bensin med oktan-
tal 91 eller högre.
OBSERVERA
nOm bränslekvalitet
lAnvänd inte fel bränsle. Om fel
bränsle används kommer motorn
att skadas.
lBensin med metalliska tillsatser får
inte användas, t.ex. mangan, järn
eller bly. Sådant kan skada motorn
eller avgassystemet.
lTillför inte bränsletillsatser med me-
talliska tillsatser so m saluförs på ef-
termarknaden.
lInom EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol får
inte användas. Sådana bränslen
skadar bilens bränslesystem. I tvek-
samma fall, rådfråga en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner.
lUtanför EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Du kan använda
bensin som är uppblandad med
max 10 % etanol. Om du använder
bränsle som innehåller mer än
10 % etanol (E10) skadas bilens
bränslesystem. Du måste försäkra
dig om att du tankar från en källa
där bränslespecifikation och kvalitet
kan garanteras. I tveksamma fall,
rådfråga en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer.
lAnvänd inte bensin med etanolin-
blandning, t.ex. M15, M85, M100.
Användning av bensin med meta-
nolinblandning kan orsaka skador
på motorn eller haveri.
OM48G42SE.book Page 450 Frid ay, November 27, 2020 1:43 PM
