TOYOTA HIGHLANDER 2020 Bruksanvisningar (in Swedish)

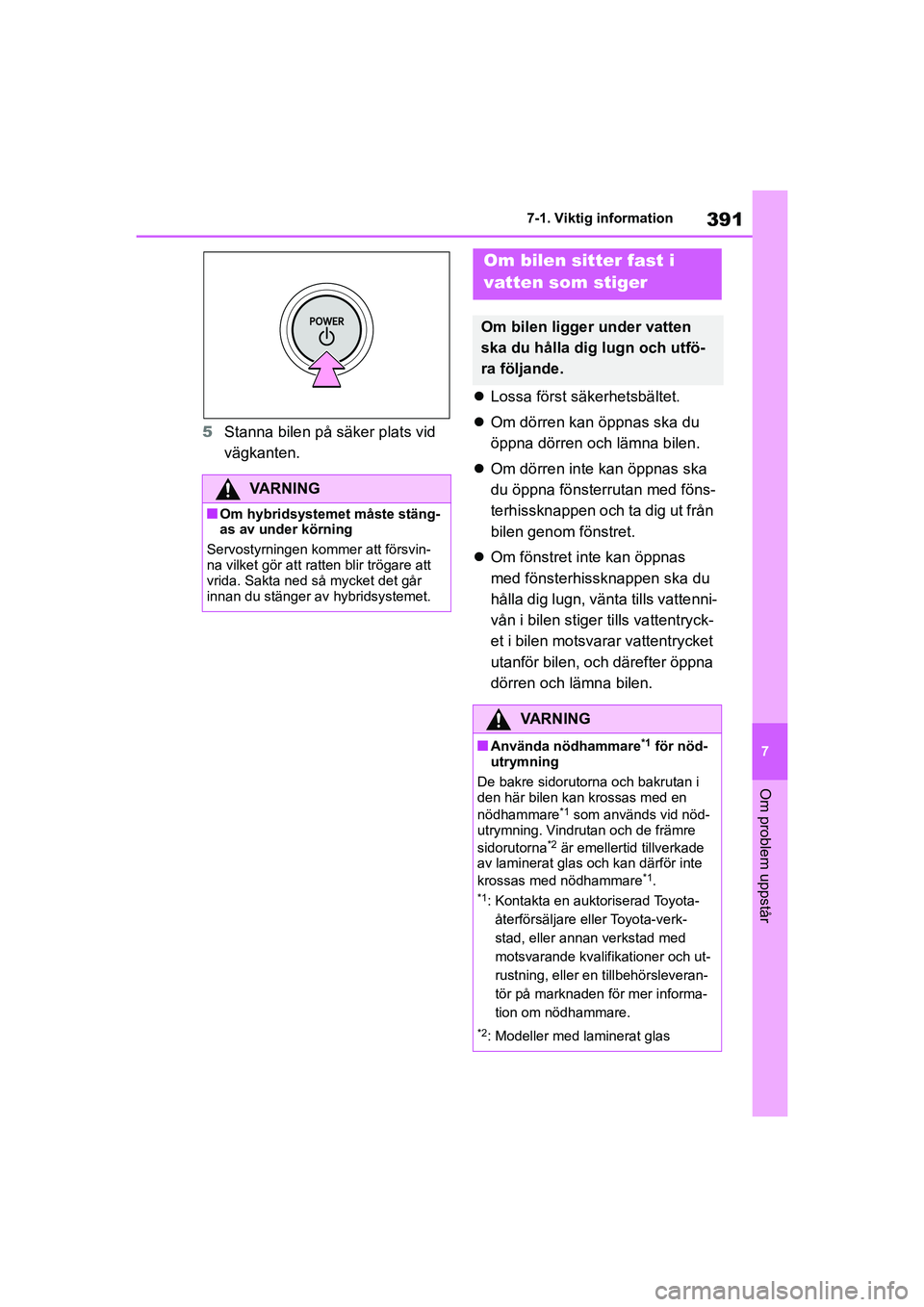

391
7
7-1. Viktig information
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
5
Stanna bilen på säker plats vid
vägkanten. 
Lossa först säkerhetsbältet.
 Om dörren kan öppnas ska du
öppna dörren och lämna bilen.
 Om dörren inte kan öppnas ska
du öppna fönsterrutan med föns-
terhissknappen och ta dig ut från
bilen genom fönstret.
 Om fönstret inte kan öppnas
med fönsterhissknappen ska du
hålla dig lugn, vänta tills vattenni-
vån i bilen stiger tills vattentryck-
et i bilen motsvarar vattentrycket
utanför bilen, och därefter öppna
dörren och lämna bilen.
VARNING
nOm hybridsystemet måste stäng-
as av under körning
Servostyrningen kommer att försvin-
na vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går
innan du stänger av hybridsystemet.
Om bilen sitter fast i
vatten som stiger
Om bilen ligger under vatten
ska du hålla dig lugn och utfö-
ra följande.
VARNING
nAnvända nödhammare*1 för nöd-
utrymning
De bakre sidorutorna och bakrutan i
den här bilen kan krossas med en
nödhammare
*1 som används vid nöd-
utrymning. Vindrutan och de främre
sidorutorna
*2 är emellertid tillverkade
av laminerat glas och kan därför inte
krossas med nödhammare
*1.
*1: Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning, eller en tillbehörsleveran-
tör på marknaden för mer informa-
tion om nödhammare.
*2: Modeller med laminerat glas
OM48G42SE.book Page 391 Frid ay, November 27, 2020 1:43 PM

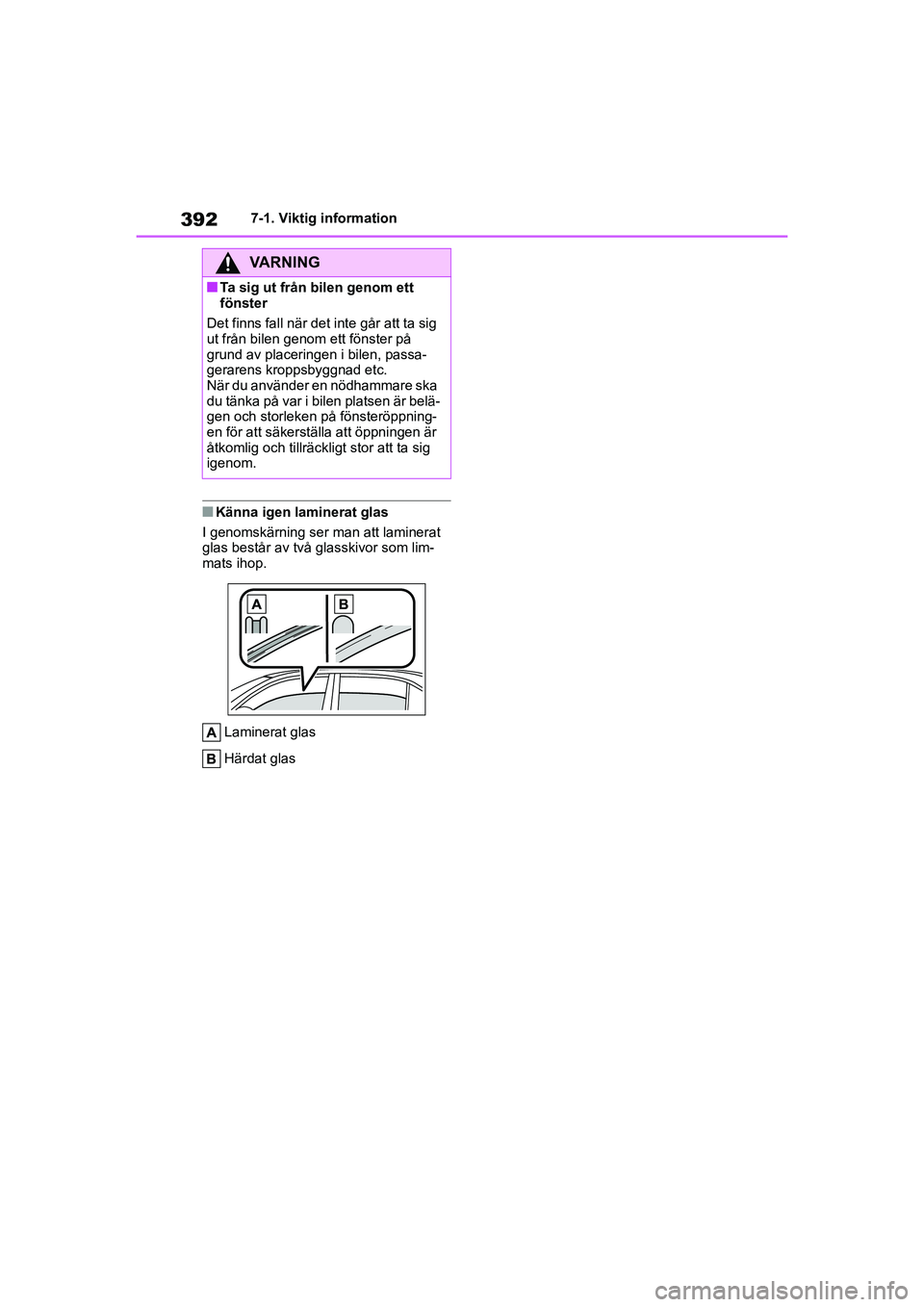

3927-1. Viktig information
HIGHLANDER HV_EE_OM48G42SE
nKänna igen laminerat glas
I genomskärning ser man att laminerat
glas består av två glasskivor som lim-
mats ihop.
Laminerat glas
Härdat glas
VARNING
nTa sig ut från bilen genom ett
fönster
Det finns fall när det inte går att ta sig
ut från bilen genom ett fönster på
grund av placeringen i bilen, passa-
gerarens kroppsbyggnad etc.
När du använder en nödhammare ska
du tänka på var i bilen platsen är belä-
gen och storleken på fönsteröppning-
en för att säkerställa att öppningen är
åtkomlig och tillräckligt stor att ta sig
igenom.
OM48G42SE.book Page 392 Frid ay, November 27, 2020 1:43 PM

393
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
7-2.Åtgärder i en akut situation
Om bilen måste
bogseras
Om bilen måste bärgas rekom-
menderar vi att du låter en
Toyota-återförsäljare eller
Toyota-verkstad eller en kom-
mersiell bärgningsfirma med
motsvarande kompetens och ut-
rustning bärga din bil med en
bärgningsbil med lyft eller flak.
Använd alltid erforderlig säker-
hetsutrustning och följ alla lo-
kala lagar och förordningar.
VARNING
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
nMedan bilen bogseras
Bilen måste transporteras med alla fyra
hjulen upplyfta över marken. Om bilen
bogseras med hjulen på marken kan
drivlinan eller relaterade delar skadas,
bilen kan kastas av bärgningsbilen,
eller bli strömförande från elmotorn vil-
ket kan orsaka brand beroende på
typen av skada eller funktionsstörning.
nVid bogsering
lOm bogservajer eller kedja an-
vänds vid bogsering ska plötsliga
starter etc., undvikas som kan be-
lasta bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna, vaj-
rarna eller kedjorna kan skadas, av-
brutna delar kan träffa människor
och orsaka allvarlig skada.
lTryck inte startknapp en till avstängt
läge.
Rattlåset kan vara aktiverat så att
ratten inte kan användas.
nMontera bogseröglor på bilen
Kontrollera att bogseröglorna är or-
dentligt monterade.
Om de inte är säkert monterade kan
de lossna under bogsering.
OBSERVERA
nUndvik skador på bilen när den
bärgas av en bärgningsbil med
lyft
lBogsera inte bilen bakifrån när
startknappen är tryckt till avstängt
läge. Rattlåset är inte tillräckligt
starkt för att hålla framhjulen raka.
lNär bilen lyfts, se till att den del av
bilen som inte lyfts inte skrapar i
marken och skadas under bogse-
ringen. Utan tillräckligt avstånd
under bilen kan den skadas under
bärgning.
nUndvik skador på bilen när den
bärgas av en bärgningsbil med
lyft
Bogsera aldrig bilen hängande löst i
en kedja eller vajer, varken framifrån
eller bakifrån.
nUndvik skador på bilen vid bärg-
ning i akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
OM48G42SE.book Page 393 Frid ay, November 27, 2020 1:43 PM

3947-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
Följande kan tyda på fel i växellå-
dan. Innan bogseringen, kontakta
en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
 Hybridsystemets varningsmed-
delande visas på informations-
displayen och bilen rör sig inte.
 Bilen ger ifrån sig ovanliga ljud.
Framifrån
Använd en rullvagn under bakhju-
len.
Bakifrån Använd en rullvagn under framhju-
len.
Använd ett däck
surrningssystem
när en lastbil med öppet flak an-
vänds för att trans portera bilen. Se
instruktionsboken till lastbilen be-
träffande metoden för däcksurrning.
Ansätt parkeringsbromsen och
stäng av motorn i syfte att dämpa
bilens rörelser under transporten.
Om det är omöjligt att få professio-
nell hjälp i en akut situation kan
bilen tillfälligtvis bogseras med bog-
serlinor eller kedjor som fästs i bog-
seröglorna. Bogsering i en akut si-
tuation bör endast utföras korta
sträckor på vägar med fast under-
lag i under 30 km/tim.
En förare måste si tta i bilen för att
Situationer när en
återförsäljare måste
kontaktas före bogsering
Bärgningsbil med lyft
OBSERVERA
nBärgning med bärgningsfordon
med kedja
Bogsera inte bilen hängande i en
vajer eller kedja, vilket kan skada ka-
rossen.
Använda bärgningsbil med
flak
Bogsering i akut situation
OM48G42SE.book Page 394 Frid ay, November 27, 2020 1:43 PM

395
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar
måste vara i funktionsdugligt skick.
För att din bil ska kunna bogseras
av ett annat fordon måste bog-
seröglan vara installerad på din bil.
Montera bogseröglan på följande
sätt.
1
Ta fram hjulmutternyckeln och
bogseröglan. ( sid. 411)
2 Ta bort kåpan till bogseröglan
med en spårmejsel.
Lägg en trasa mellan skruvmejseln och
karossen för att skydda karossen, som
bilden visar.
3 För in bogseröglan i hålet och
dra åt den för hand. 4
Dra åt bogseröglan hårdare
med en hjulmutternyckel eller en
hård metallstång.
5 Fäst bogservajrar eller kedjor
säkert i bogseröglan.
Var försiktig så att du inte skadar karos-
sen.
6Sitt i bilen som ska bogseras
och starta hybridsystemet.
Om hybridsystemet inte startar ska
startknappen tryckas till ON.
7 För växelspaken till N och lossa
parkeringsbromsen.
Stäng av det automatiska läget.
( sid. 191)
Om växelspaken inte kan flyttas:
 sid. 187
nVid bogsering
Om hybridsystemet är avstängt, funge-
rar inte servoassistansen för bromsar
och styrning, vilket gör det svårare att
styra och bromsa bilen.
nHjulmutternyckel
En hjulmutternyckel är installerad i ba-
gagerummet. ( sid. 411)
Bogsering i akut situation,
metod
OM48G42SE.book Page 395 Frid ay, November 27, 2020 1:43 PM

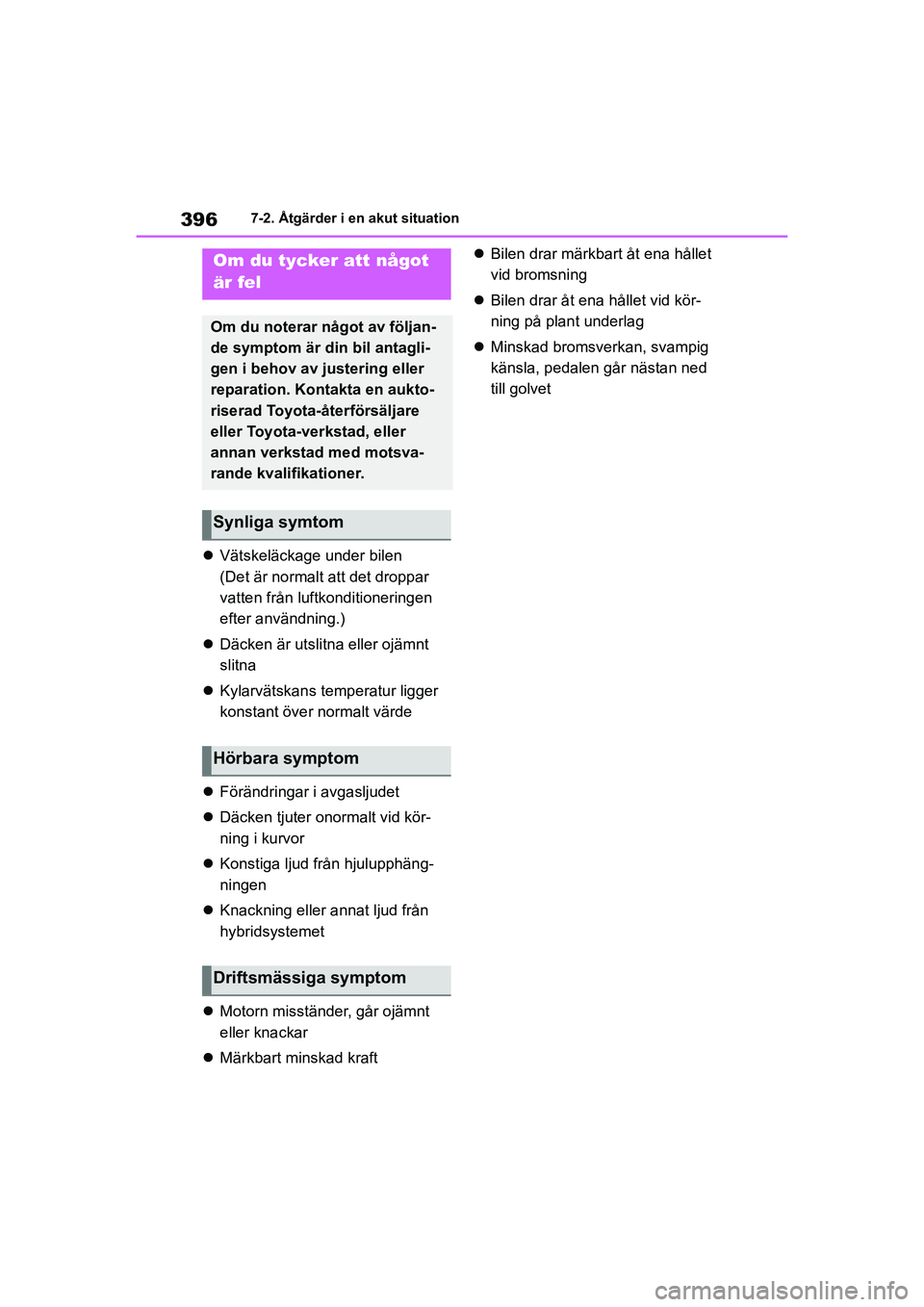

3967-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
 Vätskeläckage under bilen
(Det är normalt att det droppar
vatten från luftkonditioneringen
efter användning.)
 Däcken är utslitna eller ojämnt
slitna
 Kylarvätskans temperatur ligger
konstant över normalt värde
 Förändringar i avgasljudet
 Däcken tjuter onormalt vid kör-
ning i kurvor
 Konstiga ljud från hjulupphäng-
ningen
 Knackning eller annat ljud från
hybridsystemet
 Motorn misständer, går ojämnt
eller knackar
 Märkbart minskad kraft 
Bilen drar märkbart åt ena hållet
vid bromsning
 Bilen drar åt ena hållet vid kör-
ning på plant underlag
 Minskad bromsverkan, svampig
känsla, pedalen går nästan ned
till golvet
Om du tycker att något
är fel
Om du noterar något av följan-
de symptom är din bil antagli-
gen i behov av justering eller
reparation. Kontakta en aukto-
riserad Toyota-återförsäljare
eller Toyota-ver kstad, eller
annan verkstad med motsva-
rande kvalifikationer.
Synliga symtom
Hörbara symptom
Driftsmässiga symptom
OM48G42SE.book Page 396 Frid ay, November 27, 2020 1:43 PM

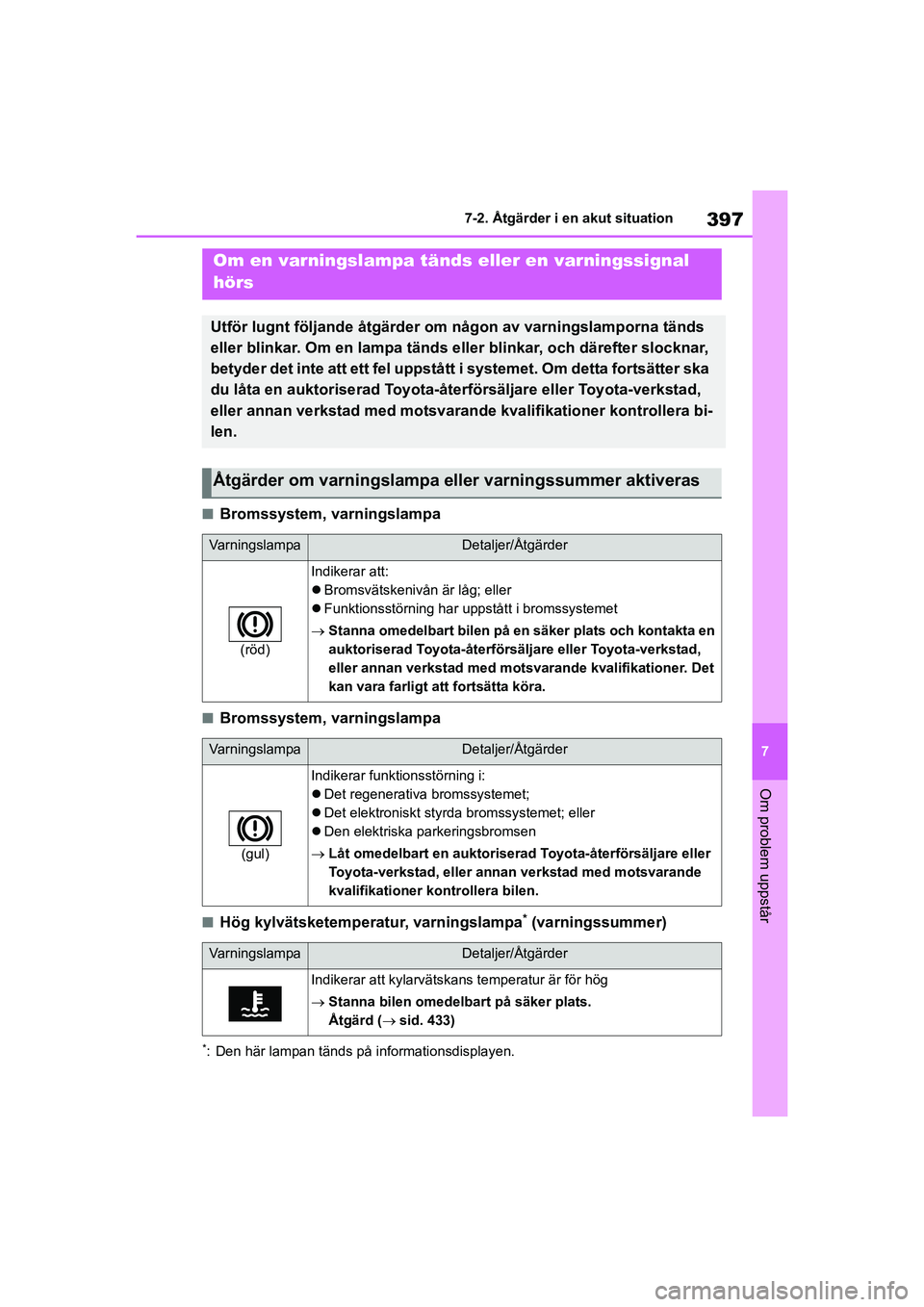

397
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
nBromssystem, varningslampa
nBromssystem, varningslampa
nHög kylvätsketemperatur, varningslampa* (varningssummer)
*: Den här lampan tänds på informationsdisplayen.
Om en varningslampa tänds eller en varningssignal
hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds
eller blinkar. Om en lampa tänds e
ller blinkar, och därefter slocknar,
betyder det inte att ett fel uppstått i systemet. Om detta fortsätter ska
du låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer kontrollera bi-
len.
Åtgärder om varningslampa eller varningssummer aktiveras
Va r n i n g s l a m p aDetaljer/Åtgärder
(röd)
Indikerar att:
 Bromsvätskenivån är låg; eller
 Funktionsstörning har uppstått i bromssystemet
 Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer. Det
kan vara farligt a tt fortsätta köra.
Va r n i n g s l a m p aDetaljer/Åtgärder
(gul)
Indikerar funktionsstörning i:
Det regenerativa bromssystemet;
 Det elektroniskt styrda bromssystemet; eller
 Den elektriska parkeringsbromsen
 Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar att kylarvätskans temperatur är för hög
 Stanna bilen omedelbart på säker plats.
Åtgärd ( sid. 433)
OM48G42SE.book Page 397 Frid ay, November 27, 2020 1:43 PM

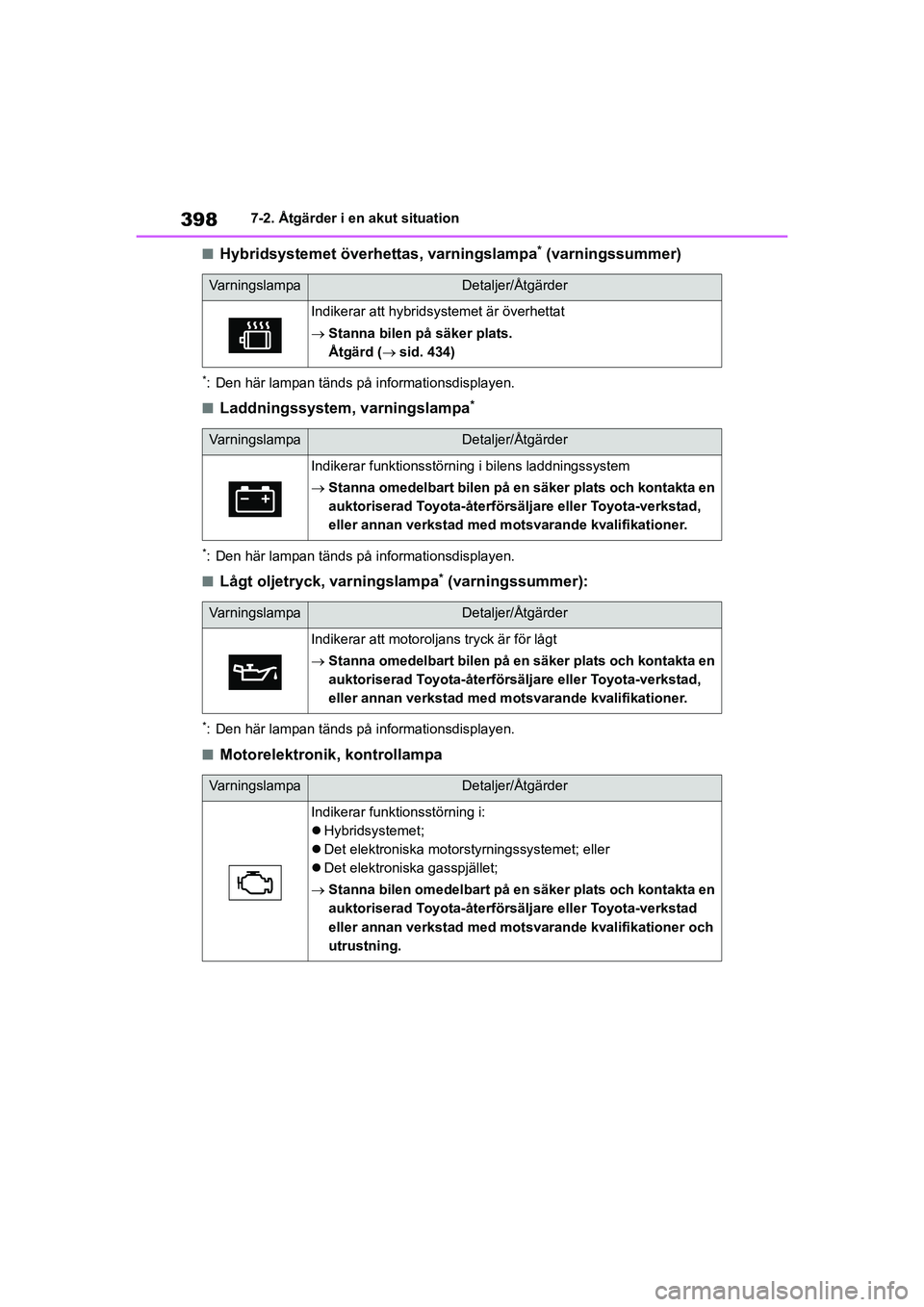

3987-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
nHybridsystemet överhettas, varningslampa* (varningssummer)
*: Den här lampan tänds på informationsdisplayen.
nLaddningssystem, varningslampa*
*: Den här lampan tänds på informationsdisplayen.
nLågt oljetryck, varningslampa* (varningssummer):
*: Den här lampan tänds på informationsdisplayen.
nMotorelektronik, kontrollampa
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar att hybridsyst emet är överhettat
 Stanna bilen på säker plats.
Åtgärd ( sid. 434)
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar funktionsstörning i bilens laddningssystem
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar att motoroljans tryck är för lågt
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar funktionsstörning i:
Hybridsystemet;
 Det elektroniska motorstyrningssystemet; eller
 Det elektroniska gasspjället;
 Stanna bilen omedelbart på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och
utrustning.
OM48G42SE.book Page 398 Frid ay, November 27, 2020 1:43 PM

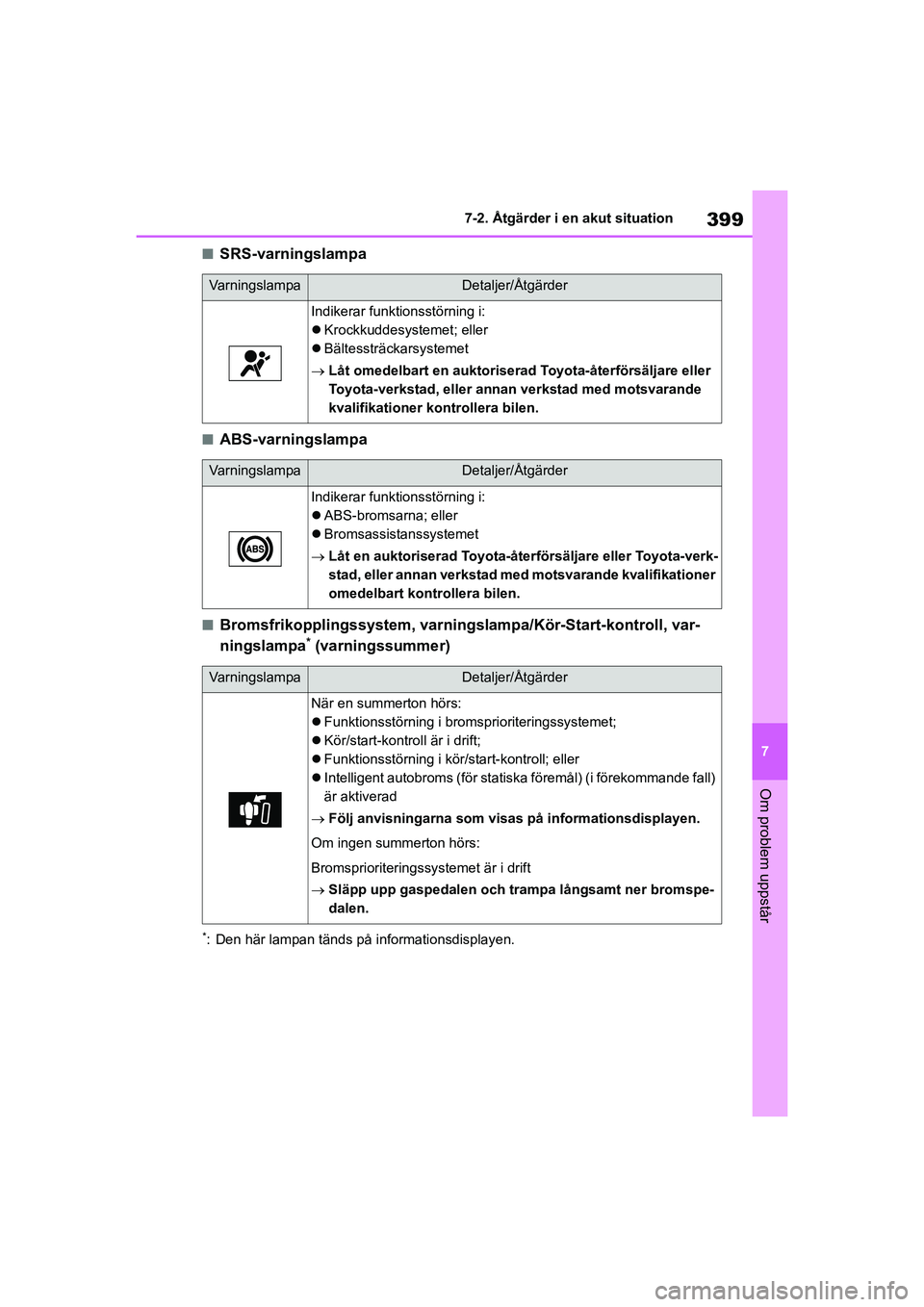

399
7
7-2. Åtgärder i en akut situation
Om problem uppstår
HIGHLANDER HV_EE_OM48G42SE
nSRS-varningslampa
nABS-varningslampa
nBromsfrikopplingssyste
m, varningslampa/Kör-Start-kontroll, var-
ningslampa
* (varningssummer)
*: Den här lampan tänds på informationsdisplayen.
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar funktionsstörning i:
 Krockkuddesystemet; eller
 Bältessträckarsystemet
 Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar funktionsstörning i:
ABS-bromsarna; eller
 Bromsassistanssystemet
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
Va r n i n g s l a m p aDetaljer/Åtgärder
När en summerton hörs:
Funktionsstörning i bromsprioriteringssystemet;
 Kör/start-kontroll är i drift;
 Funktionsstörning i kör/start-kontroll; eller
 Intelligent autobroms (för statiska föremål) (i förekommande fall)
är aktiverad
 Följ anvisningarna som visas på informationsdisplayen.
Om ingen summerton hörs:
Bromsprioriteringssystemet är i drift
 Släpp upp gaspedalen och trampa långsamt ner bromspe-
dalen.
OM48G42SE.book Page 399 Frid ay, November 27, 2020 1:43 PM

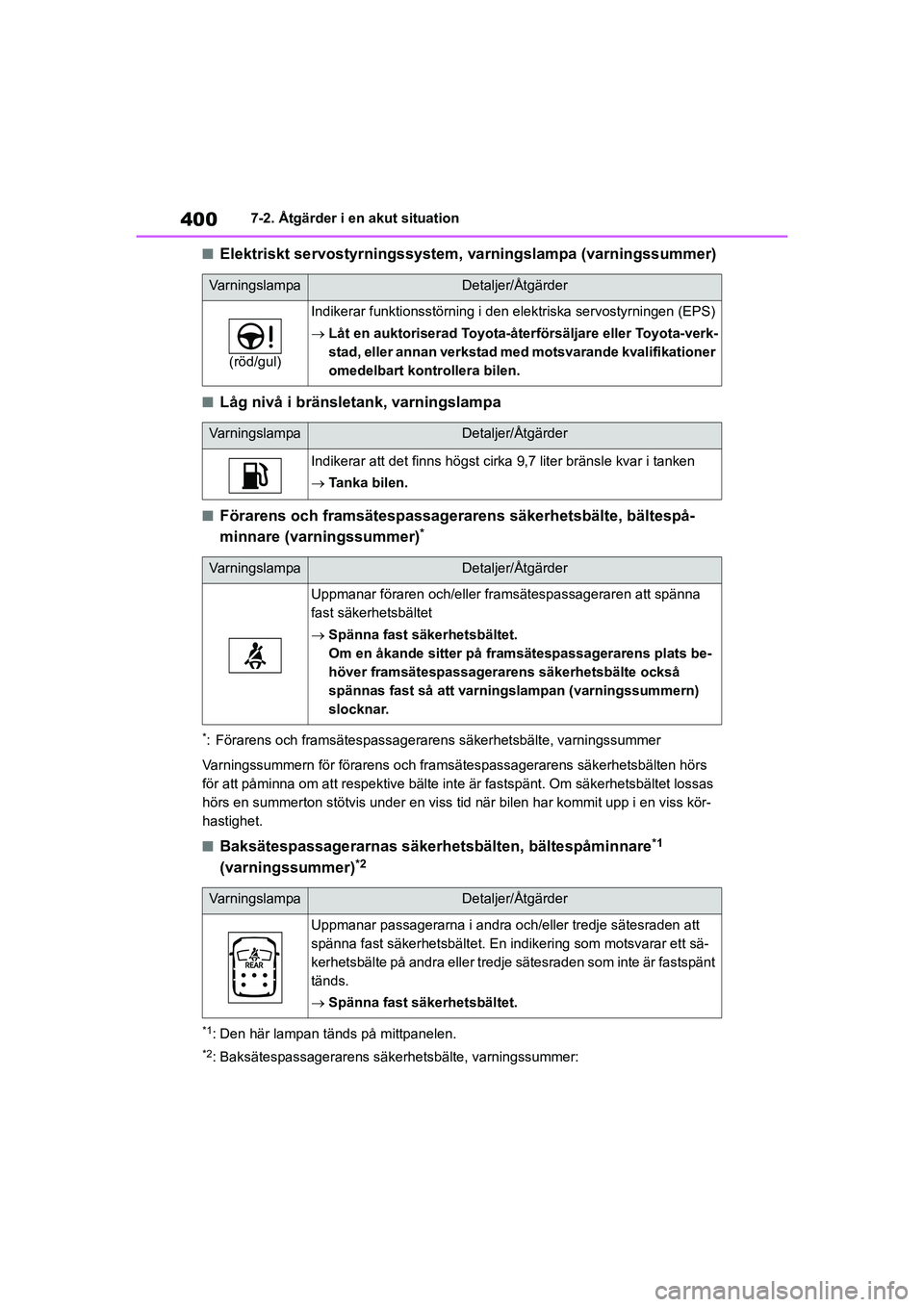

4007-2. Åtgärder i en akut situation
HIGHLANDER HV_EE_OM48G42SE
nElektriskt servostyrningssystem, varningslampa (varningssummer)
nLåg nivå i bränsletank, varningslampa
nFörarens och framsätespassagerarens säkerhetsbälte, bältespå-
minnare (varningssummer)
*
*: Förarens och framsätespassagerarens säkerhetsbälte, varningssummer
Varningssummern för förarens och framsä tespassagerarens säkerhetsbälten hörs
för att påminna om att respektive bälte inte är fastspänt. Om säkerhetsbältet lossas
hörs en summerton stötvis under en viss tid när bilen har kommit upp i en viss kör-
hastighet.
nBaksätespassagerarnas säkerhetsbälten, bältespåminnare*1
(varningssummer)
*2
*1: Den här lampan tänds på mittpanelen.
*2: Baksätespassagerarens säke rhetsbälte, varningssummer:
Va r n i n g s l a m p aDetaljer/Åtgärder
(röd/gul)
Indikerar funktionsstörning i den elektriska servostyrningen (EPS)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
Va r n i n g s l a m p aDetaljer/Åtgärder
Indikerar att det finns högst cirk a 9,7 liter bränsle kvar i tanken
 Tanka bilen.
Va r n i n g s l a m p aDetaljer/Åtgärder
Uppmanar föraren och/eller fr amsätespassageraren att spänna
fast säkerhetsbältet
 Spänna fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarens plats be-
höver framsätespassagerarens säkerhetsbälte också
spännas fast så att varningslampan (varningssummern)
slocknar.
Va r n i n g s l a m p aDetaljer/Åtgärder
Uppmanar passagerarna i andra och/eller tredje sätesraden att
spänna fast säkerhetsbältet. En indikering som motsvarar ett sä-
kerhetsbälte på andra eller tredje sätesraden som inte är fastspänt
tänds.
 Spänna fast säkerhetsbältet.
OM48G42SE.book Page 400 Frid ay, November 27, 2020 1:43 PM
