TOYOTA HIGHLANDER 2020 Instructieboekje (in Dutch)

441
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page
441 Thursday, September 3, 2020 8:42 AM

4426-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 442 Thursday, September 3, 2020 8:42 AM

443
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page
443 Thursday, September 3, 2020 8:42 AM

4446-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 444 Thursday, September 3, 2020 8:42 AM

445
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page
445 Thursday, September 3, 2020 8:42 AM

4466-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialis eerd. Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( →Blz. 448)
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wijzigen van de bandenspan-
ning (bijvoorbeeld omdat u de rij-
snelheid aanzienlijk gaat
veranderen).
 Bij het wijzigen van de bandenspan-
ning omdat er een andere banden-
maat gemonteerd is.
 Bij het wisselen van wielen.
 Nadat de identificatiecodes zijn
geregistreerd. ( →Blz. 448)
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
Plaatsen van banden-
spanningssensoren en
-zenders
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren,
-zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje. De
dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( →Blz. 446)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 446 Thursday, September 3, 2020 8:42 AM

447
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

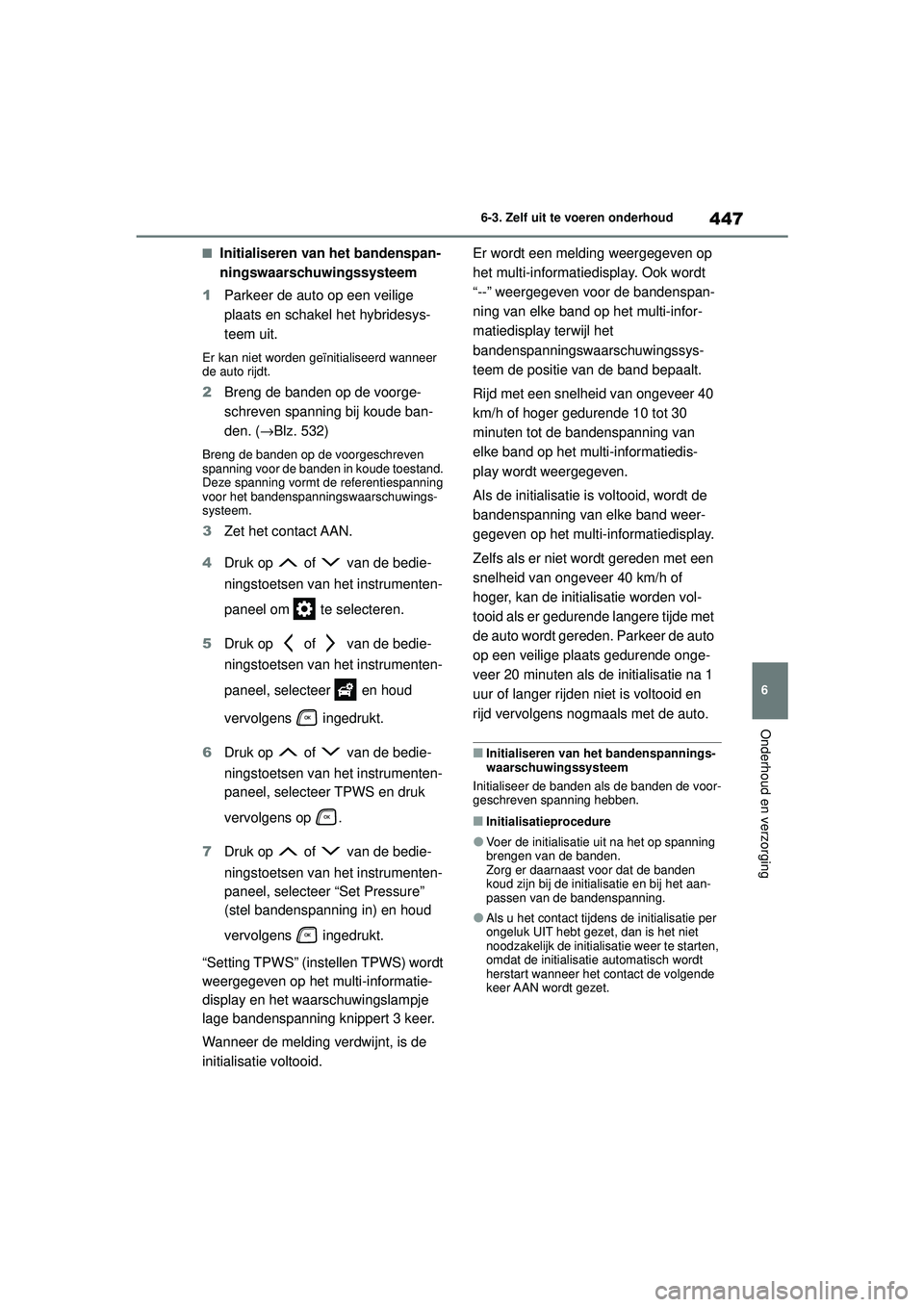

■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 532)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer en houd
vervolgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Set Pressure”
(stel bandenspanning in) en houd
vervolgens ingedrukt.
“Setting TPWS” (instellen TPWS) wordt
weergegeven op het multi-informatie-
display en het waarschuwingslampje
lage bandenspanning knippert 3 keer.
Wanneer de melding verdwijnt, is de
initialisatie voltooid. Er wordt een melding weergegeven op
het multi-informatiedisplay. Ook wordt
“--” weergegeven voor de bandenspan-
ning van elke band op het multi-infor-
matiedisplay terwijl het
bandenspanningswaarschuwingssys-
teem de positie van de band bepaalt.
Rijd met een snelheid van ongeveer 40
km/h of hoger gedurende 10 tot 30
minuten tot de bandenspanning van
elke band op het multi-informatiedis-
play wordt weergegeven.
Als de initialisatie is voltooid, wordt de
bandenspanning van elke band weer-
gegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een
snelheid van ongeveer 40 km/h of
hoger, kan de initialisatie worden vol-
tooid als er gedurende langere tijde met
de auto wordt gerede
n. Parkeer de auto
op een veilige plaats gedurende onge-
veer 20 minuten als de initialisatie na 1
uur of langer rijden niet is voltooid en
rijd vervolgens nogmaals met de auto.
■Initialiseren van het bandenspannings-
waarschuwingssysteem
Initialiseer de banden als de banden de voor-
geschreven spanning hebben.
■Initialisatieprocedure
●Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het aan-
passen van de bandenspanning.
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 447 Thursday, September 3, 2020 8:42 AM

4486-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
●Als u per ongeluk de initialisatie weer start
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
●Als tijdens het bepalen van de positie van
elke band, waarbij de bandenspanningen
niet worden weergegeven op het
multi-informatiedisplay, de spanning in een
band daalt, gaat het waarschuwingslampje
lage bandenspanning branden.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
Het voltooien van de initialisatie kan langer
duren als er met de auto over een onver-
harde weg wordt gereden. Rijd bij het uitvoe-
ren van de initialisati e indien mogelijk over
een verharde weg. Afhankelijk van de rijom-
geving en de conditie van de banden kan het
ongeveer 10 tot 30 minuten duren totdat de
initialisatie voltooid is. Rijd nog een poosje
door als de initialisatie na ongeveer 10 tot 30
minuten nog niet voltooid is.
Voer de volgende procedure uit als de ban-
denspanning van elke band niet wordt weer-
gegeven als er ongeveer 1 uur met de auto
gereden is.
●Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten. Rijd ver-
volgens rechtuit (met zo min mogelijk
bochten naar links en rechts) met een snel-
heid van ten minste ongeveer 40 km/h
gedurende ongeveer 10 tot 30 minuten.
In de volgende situaties wordt de banden-
spanning niet opgeslagen en werkt het sys-
teem niet goed. Voer de initialisatie nogmaals
uit.
●Als er tijdens de initialisatie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de initialisatieproce-
dure in dat geval vanaf het begin.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
●Na het initialiseren knippert het waarschu-
wingslampje lage bandenspanning gedu-
rende 1 minuut en blijft het tijdens het
rijden branden.
Als de bandenspanning van elke band nog
steeds niet wordt weergegeven, laat dan de
auto controleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren. Ga als volgt te werk
bij het registreren v
an de identificatie-
codes:
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 532)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet voordat de banden
op de voorgeschreven spanning zijn
gebracht. Anders kan het voorkomen dat
het waarschuwingslampje voor de lage
bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat
branden terwijl de bandenspanning in orde
is.
Registreren van
identificatiecodes
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 448 Thursday, September 3, 2020 8:42 AM

449
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
5
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer en houd
vervolgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Change Wheel”
(wielen wijzigen) en druk vervol-
gens op totdat het waarschu-
wingslampje lage bandenspanning
3 keer langzaam knippert.
De modus voor het wijzigen van de wielen-
set wordt geactiveerd en de registratie wordt
gestart.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de
registratie wordt uitgevoerd, gaat het waar-
schuwingslampje lage bandenspanning
gedurende ongeveer 1 minuut knipperen en
blijft het vervolgens branden. “--” wordt op
het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
8Rijd met een snelheid van ongeveer
40 km/h of hoger gedurende 10 tot
30 minuten.
Als de registratie is voltooid, dooft het waar-
schuwingslampje lage bandenspanning en
wordt de bandenspanning van elke band
weergegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
registratie worden voltooid als er gedurende
langere tijde met de auto wordt gereden. Als
de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de procedure
vanaf het begin.
9Initialiseer het bandenspannings-
waarschuwingssysteem.
(→Blz. 447)
■Bij het registreren van identificatieco-
des
●De identificatiecoderegistratie wordt uitge-
voerd als rijsnelheid ongeveer 40 km/h of
hoger is.
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De identificatiecodes kunt u zelf registre-
ren maar afhankelijk van de rijomstandig-
heden en de rijomgeving kan het enige tijd
duren voordat de registratie voltooid is.
■Annuleren van de identificatiecodere-
gistratie
●Zet, om de identificatiecoderegistratie te
annuleren nadat deze is gestart, het con-
tact UIT voordat u gaat rijden. Als er met
de auto wordt gereden nadat de identifica-
tiecoderegistratie is gestart, start dan de
identificatiecoderegistratieprocedure nog-
maals om de registratie te annuleren en
zet het contact vóór het rijden UIT.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
In de onderstaande situaties duurt de identifi-
catiecoderegistratie mogelijk langer dan
gebruikelijk of is regist ratie niet mogelijk. Nor-
maliter duurt de registratie ongeveer 30
minuten.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 449 Thursday, September 3, 2020 8:42 AM

4506-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

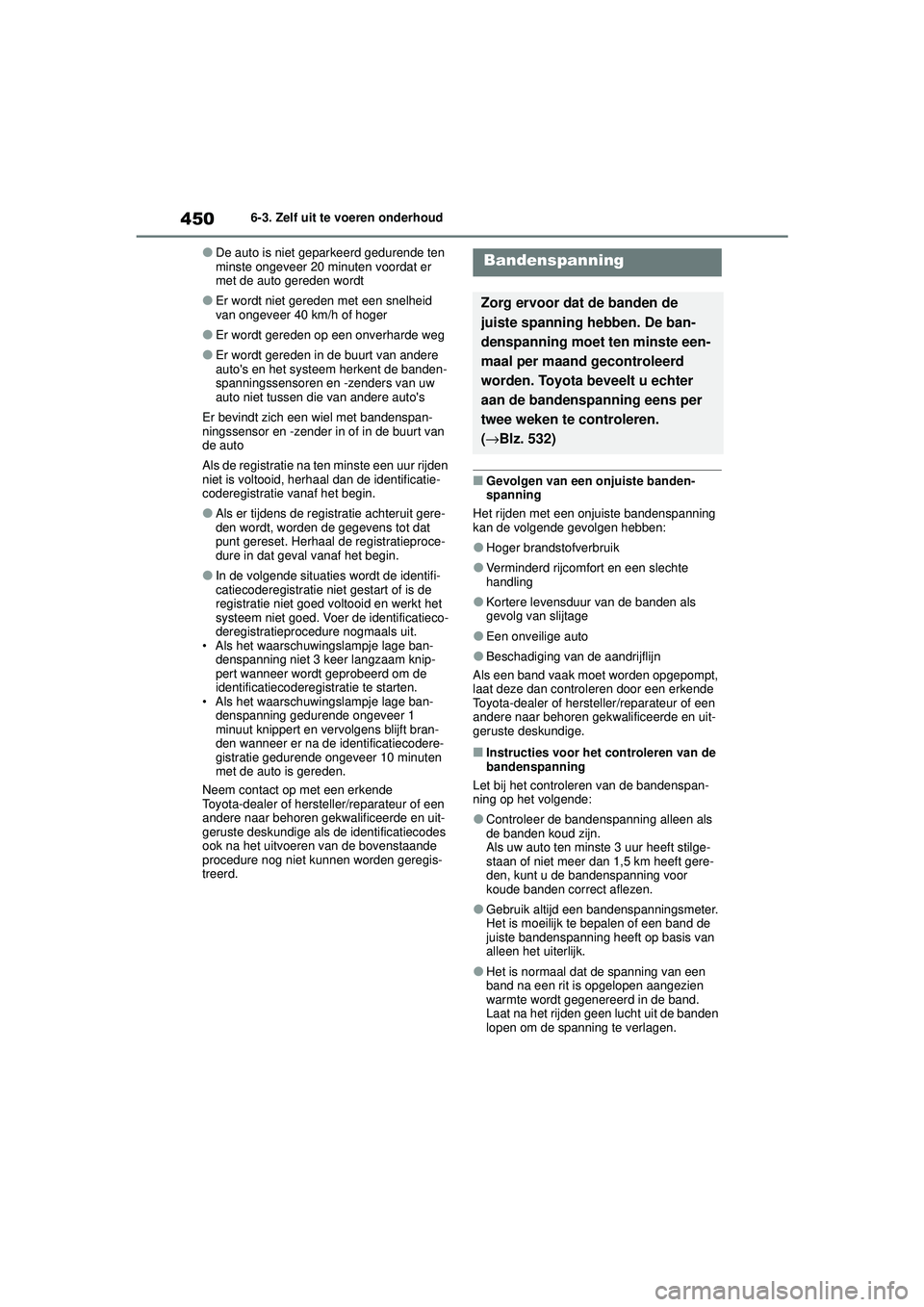

●De auto is niet geparkeerd gedurende ten
minste ongeveer 20 minuten voordat er
met de auto gereden wordt
●Er wordt niet gereden met een snelheid
van ongeveer 40 km/h of hoger
●Er wordt gereden op een onverharde weg
●Er wordt gereden in de buurt van andere
auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's
Er bevindt zich een wiel met bandenspan-
ningssensor en -zender in of in de buurt van
de auto
Als de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de identificatie-
coderegistratie vanaf het begin.
●Als er tijdens de registratie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de registratieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de identificatiecodes
ook na het uitvoeren van de bovenstaande
procedure nog niet kunnen worden geregis-
treerd.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→ Blz. 532)
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 450 Thursday, September 3, 2020 8:42 AM
