TOYOTA HIGHLANDER 2020 Instructieboekje (in Dutch)

421
6

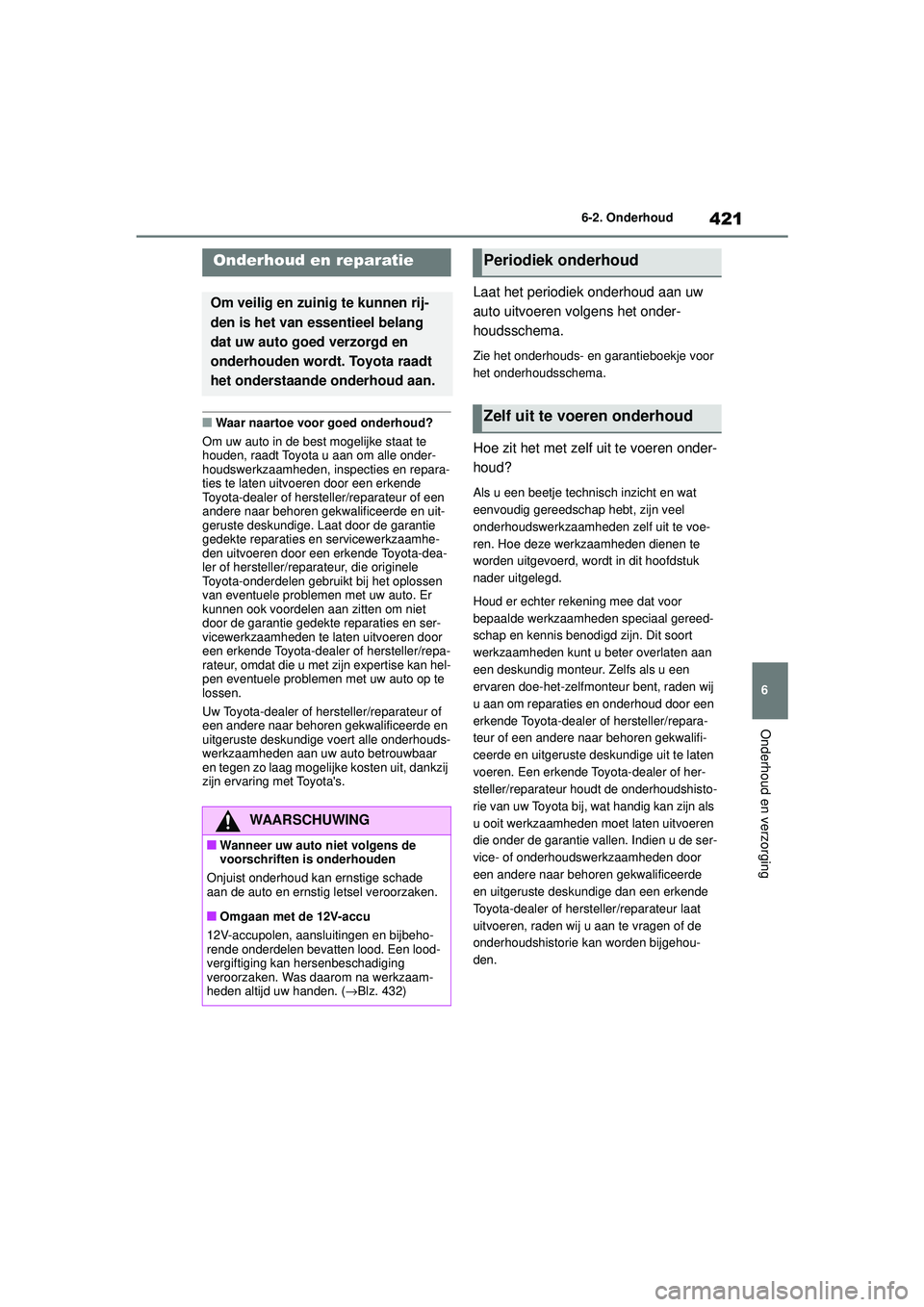

6-2. Onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
6-2.Onderhoud
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en repara-
ties te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Laat door de garantie
gedekte reparaties en servicewerkzaamhe-
den uitvoeren door een erkende Toyota-dea-
ler of hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het oplossen
van eventuele problemen met uw auto. Er
kunnen ook voordelen aan zitten om niet
door de garantie gedekte reparaties en ser-
vicewerkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur, omdat die u met zijn expertise kan hel-
pen eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en
uitgeruste deskundige voert alle onderhouds-
werkzaamheden aan uw auto betrouwbaar
en tegen zo laag mogelijke kosten uit, dankzij
zijn ervaring met Toyota's.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantieboekje voor
het onderhoudsschema.
Hoe zit het met zelf uit te voeren onder-
houd?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te voe-
ren. Hoe deze werkzaamheden dienen te
worden uitgevoerd, wordt in dit hoofdstuk
nader uitgelegd.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal gereed-
schap en kennis benodigd zijn. Dit soort
werkzaamheden kunt u beter overlaten aan
een deskundig monteur. Zelfs als u een
ervaren doe-het-zelfmonteur bent, raden wij
u aan om reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige uit te laten
voeren. Een erkende Toyota-dealer of her-
steller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als
u ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de ser-
vice- of onderhoudswerkzaamheden door
een andere naar behoren gekwalificeerde
en uitgeruste deskundige dan een erkende
Toyota-dealer of hersteller/reparateur laat
uitvoeren, raden wij u aan te vragen of de
onderhoudshistorie kan worden bijgehou-
den.
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota raadt
het onderstaande onderhoud aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en ernstig letsel veroorzaken.
■Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbeho-
rende onderdelen bevatten lood. Een lood-
vergiftiging kan hersenbeschadiging
veroorzaken. Was daarom na werkzaam-
heden altijd uw handen. ( →Blz. 432)
Periodiek onderhoud
Zelf uit te voeren onderhoud
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 421 Thursday, September 3, 2020 8:42 AM

4226-2. Onderhoud
HIGHLANDER HV_EE
■Wanneer moet uw auto worden gerepa-
reerd?
Wees attent op veranderingen in de presta-
ties en geluiden en op zichtbare tekenen die
erop wijzen dat onderh oud noodzakelijk is.
Een paar belangrijke aanwijzingen zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de aircondi tioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wij-
zen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het
uitlaatsysteem onmiddel lijk controleren).
●Abnormaal zachte banden, ongewoon veel
bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u recht-
uitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband
staan met de bewegingen van de wielop-
hanging
●Verlies van remkracht; “sponzig” aanvoe-
lend rempedaal; het pedaal kan bijna tot
op de vloer worden ingetrapt; scheeftrek-
ken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal (→Blz. 104)
Als u een van deze zaken merkt, laat dan uw
auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Mogelijk
moet uw auto afgesteld of gerepareerd wor-
den.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 422 Thursday, September 3, 2020 8:42 AM

423
6

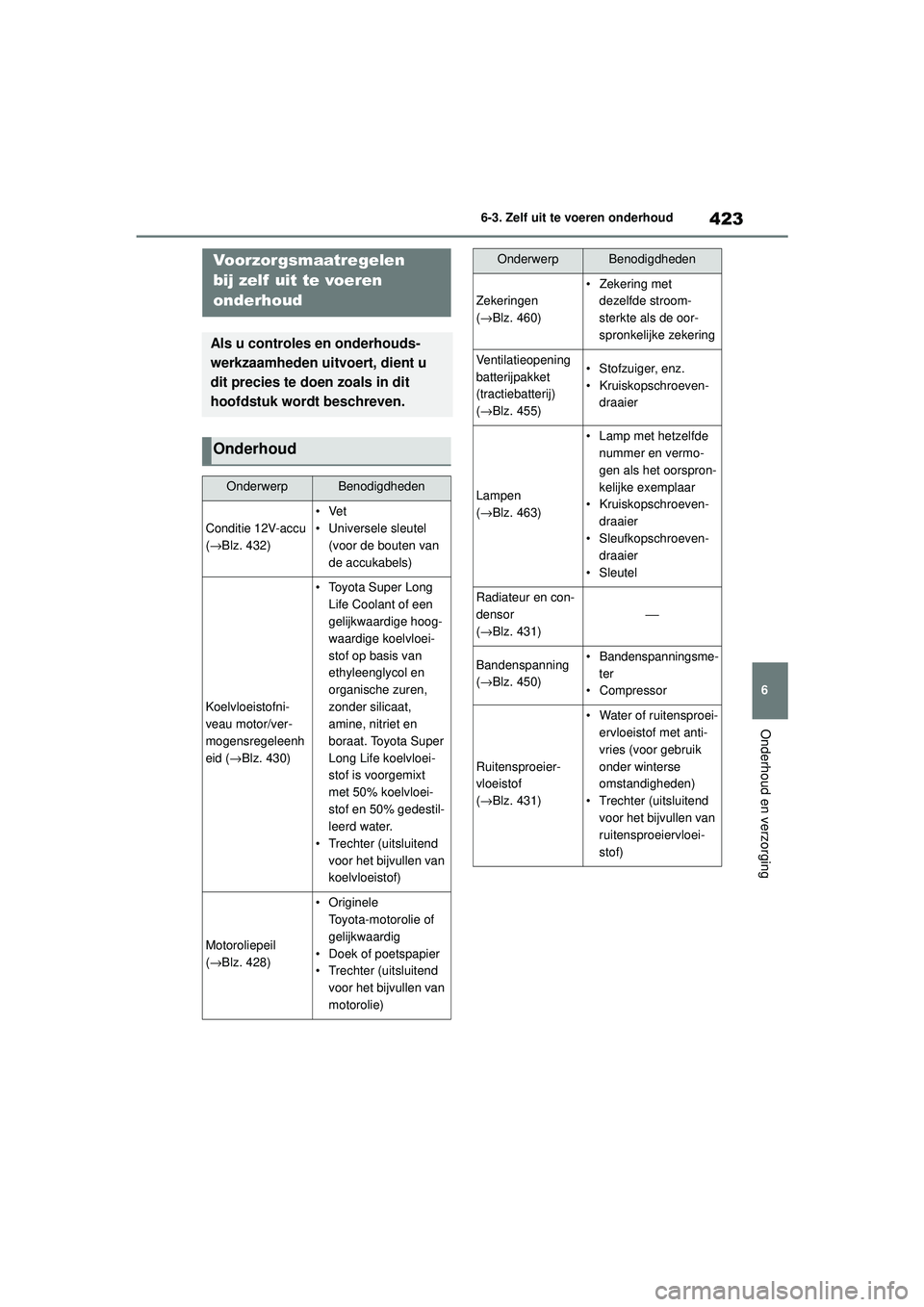

6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
6-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie 12V-accu
(
→ Blz. 432)
•Vet
• Universele sleutel
(voor de bouten van
de accukabels)
Koelvloeistofni-
veau motor/ver-
mogensregeleenh
eid (→ Blz. 430)
• Toyota Super Long
Life Coolant of een
gelijkwaardige hoog-
waardige koelvloei-
stof op basis van
ethyleenglycol en
organische zuren,
zonder silicaat,
amine, nitriet en
boraat. Toyota Super
Long Life koelvloei-
stof is voorgemixt
met 50% koelvloei-
stof en 50% gedestil-
leerd water.
• Trechter (uitsluitend voor het bijvullen van
koelvloeistof)
Motoroliepeil
(→ Blz. 428)
• Originele
Toyota-motorolie of
gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend
voor het bijvullen van
motorolie)
Zekeringen
(→ Blz. 460)
• Zekering met
dezelfde stroom-
sterkte als de oor-
spronkelijke zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
(→ Blz. 455)• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
(→ Blz. 463)
• Lamp met hetzelfde
nummer en vermo-
gen als het oorspron-
kelijke exemplaar
• Kruiskopschroeven- draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en con-
densor
( → Blz. 431)
⎯
Bandenspanning
(→ Blz. 450)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
( → Blz. 431)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend
voor het bijvullen van
ruitensproeiervloei-
stof)
OnderwerpBenodigdheden
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 423 Thursday, September 3, 2020 8:42 AM

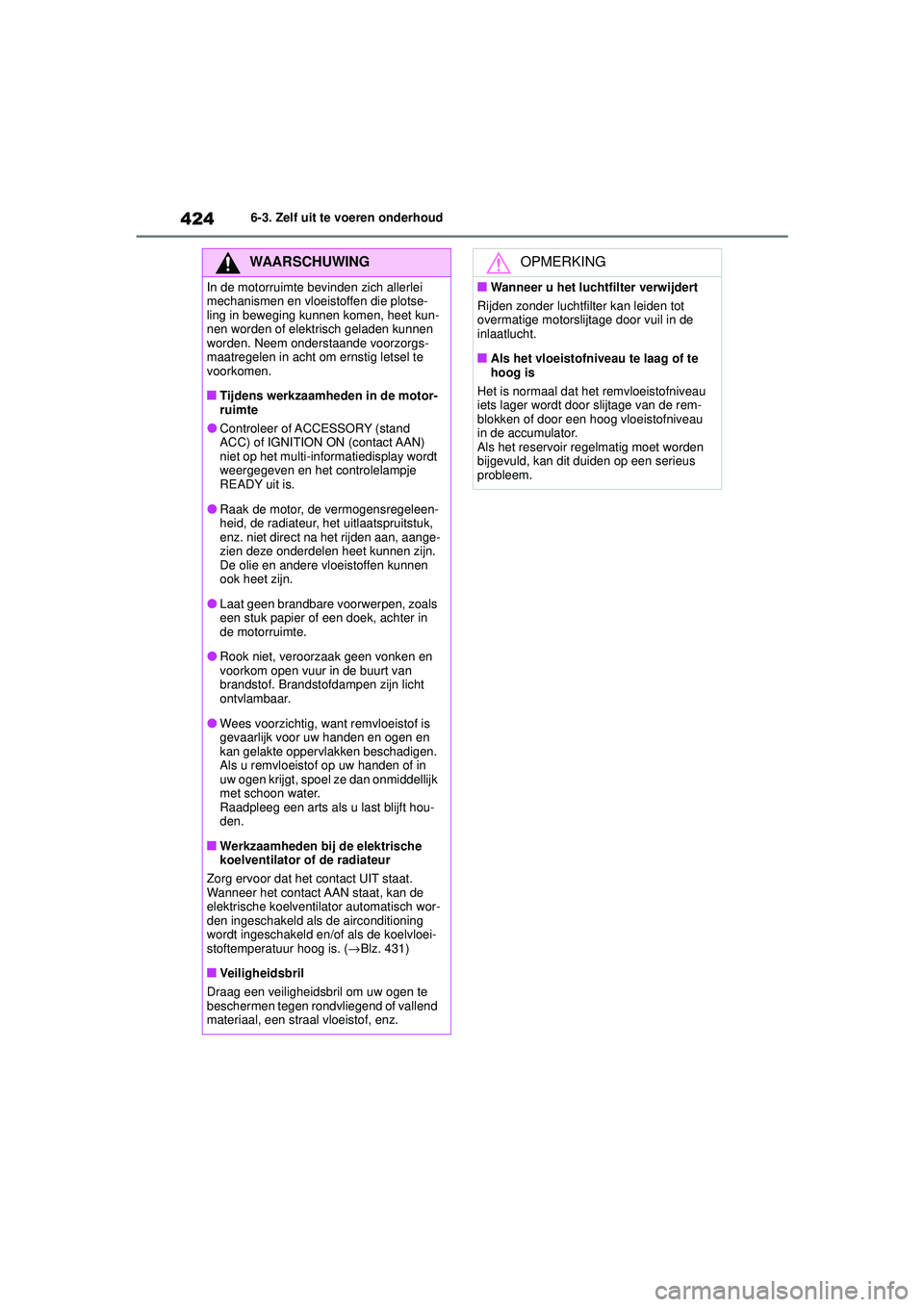

4246-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact AAN)
niet op het multi-informatiedisplay wordt
weergegeven en het controlelampje
READY uit is.
●Raak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van
brandstof. Brandstofdampen zijn licht
ontvlambaar.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. (→ Blz. 431)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 424 Thursday, September 3, 2020 8:42 AM

425
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

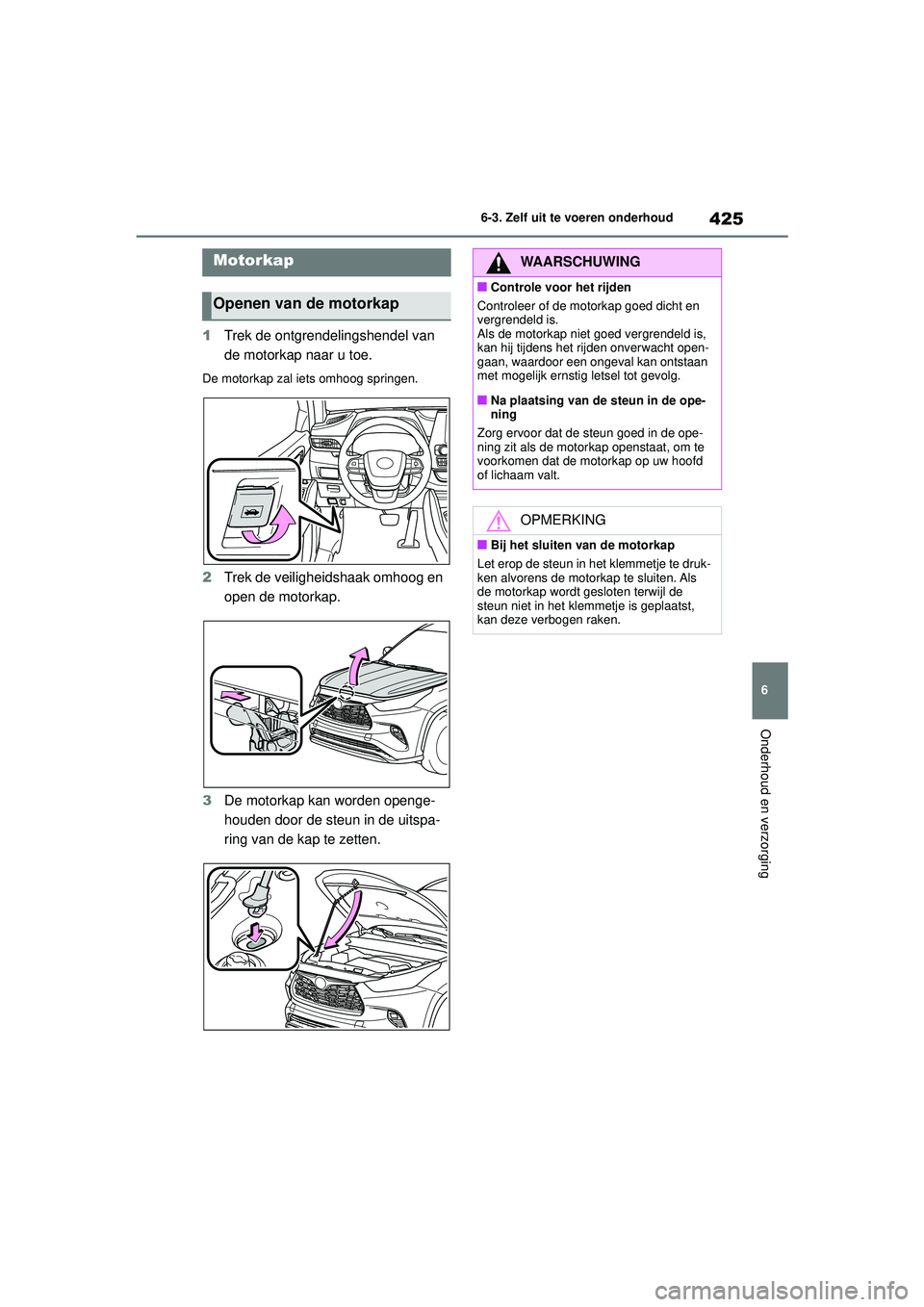

1
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Trek de veiligheidshaak omhoog en
open de motorkap.
3 De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 425 Thursday, September 3, 2020 8:42 AM

4266-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE

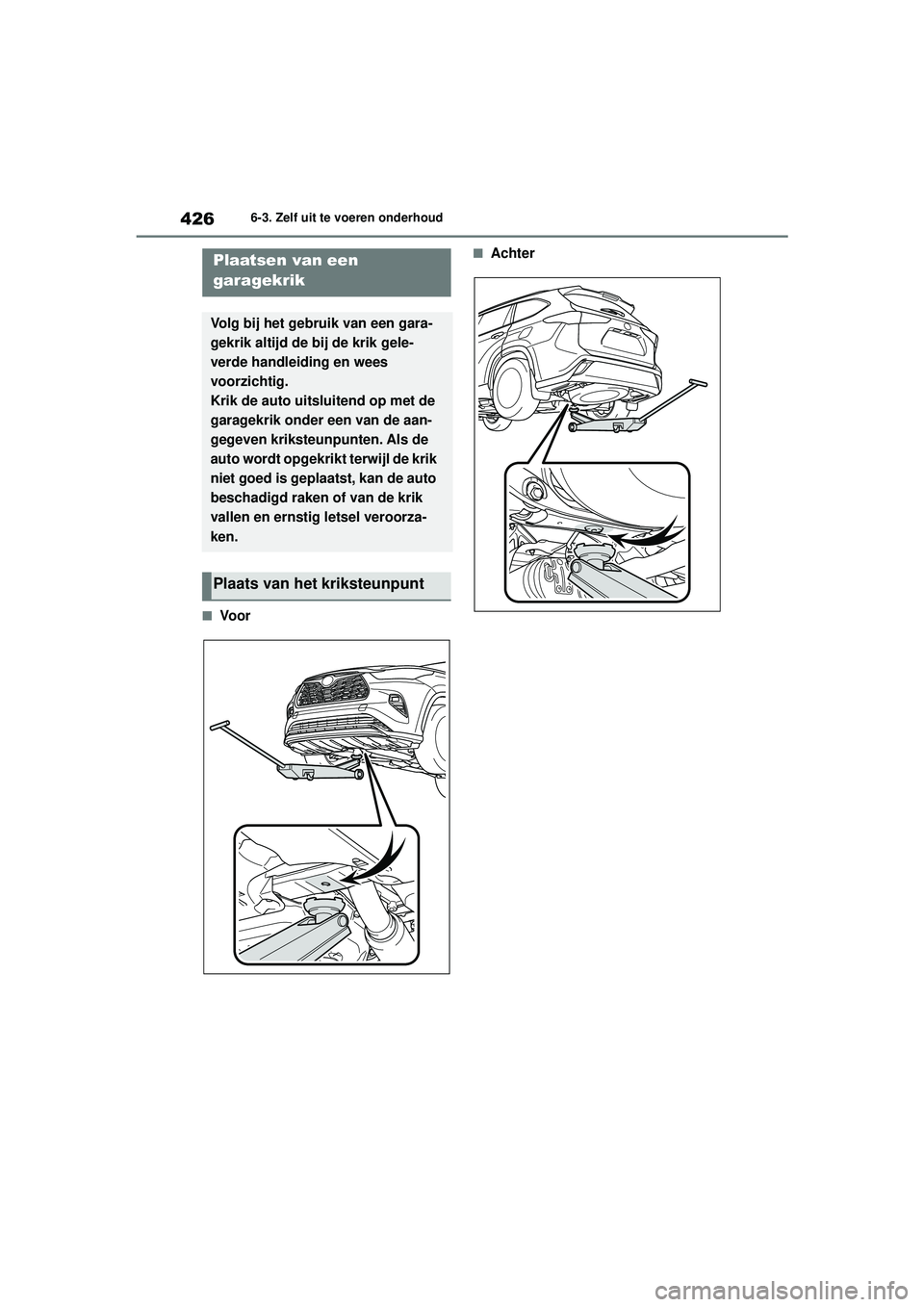

■Vo o r
■AchterPlaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 426 Thursday, September 3, 2020 8:42 AM

427
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE

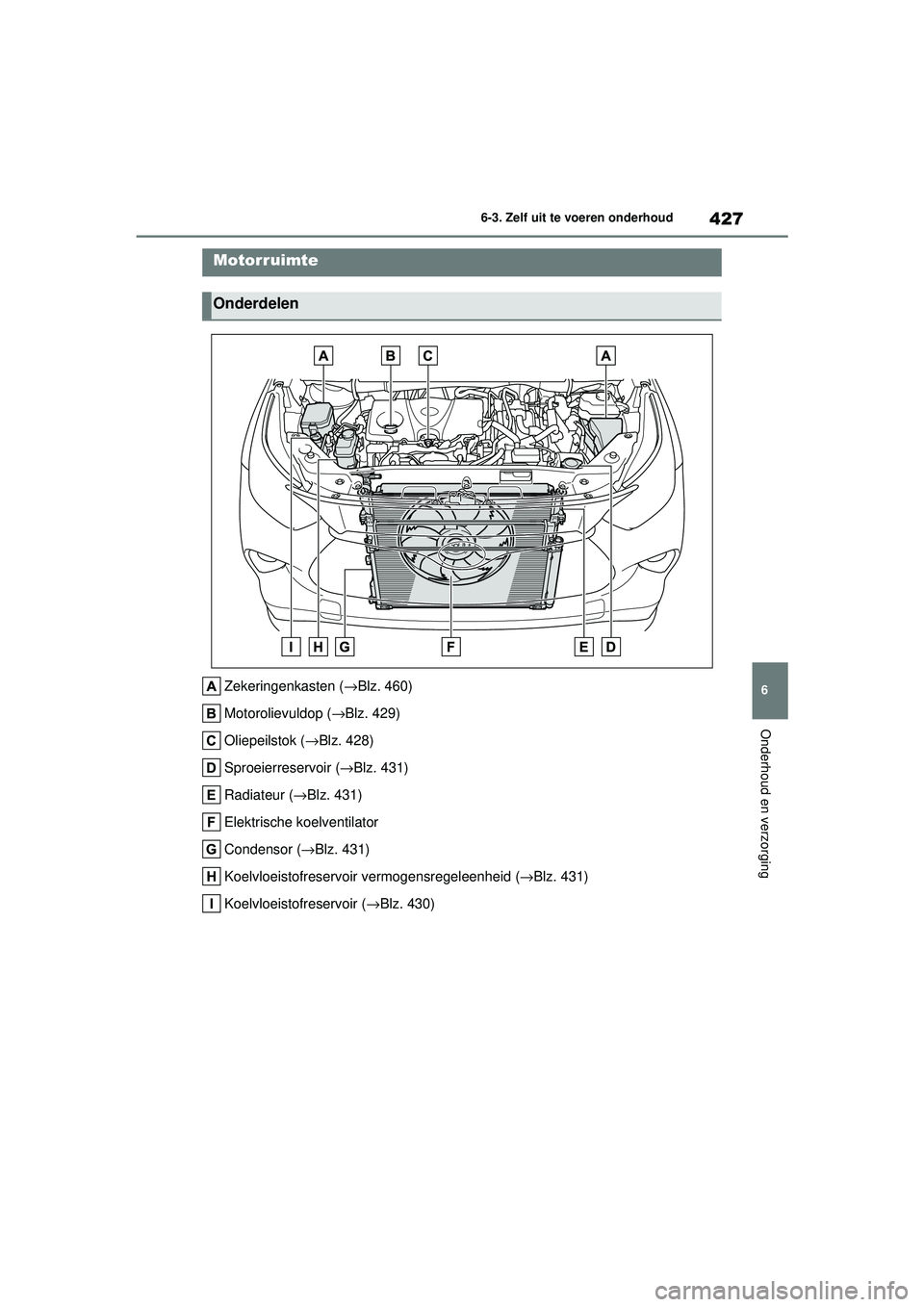

Zekeringenkasten (
→Blz. 460)
Motorolievuldop ( →Blz. 429)
Oliepeilstok ( →Blz. 428)
Sproeierreservoir ( →Blz. 431)
Radiateur (→ Blz. 431)
Elektrische koelventilator
Condensor (→Blz. 431)
Koelvloeistofreservoir vermogensregeleenheid ( →Blz. 431)
Koelvloeistofreservoir ( →Blz. 430)
Motorruimte
Onderdelen
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 427 Thursday, September 3, 2020 8:42 AM

4286-3. Zelf uit te voeren onderhoud

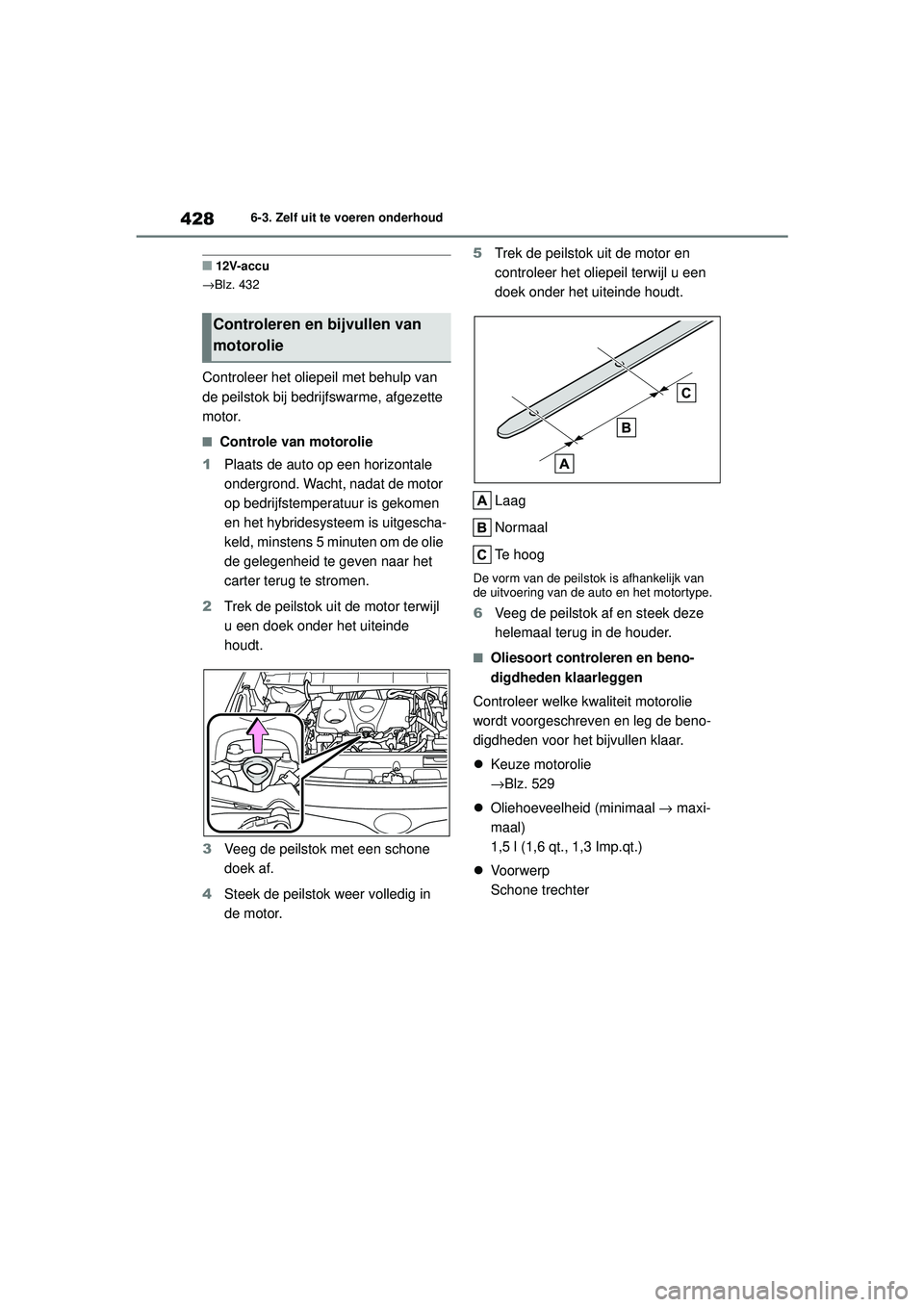

HIGHLANDER HV_EE
■12V-accu
→ Blz. 432
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor. 5
Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peils tok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
→Blz. 529
 Oliehoeveelheid (minimaal → maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
Controleren en bijvullen van
motorolie
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 428 Thursday, September 3, 2020 8:42 AM

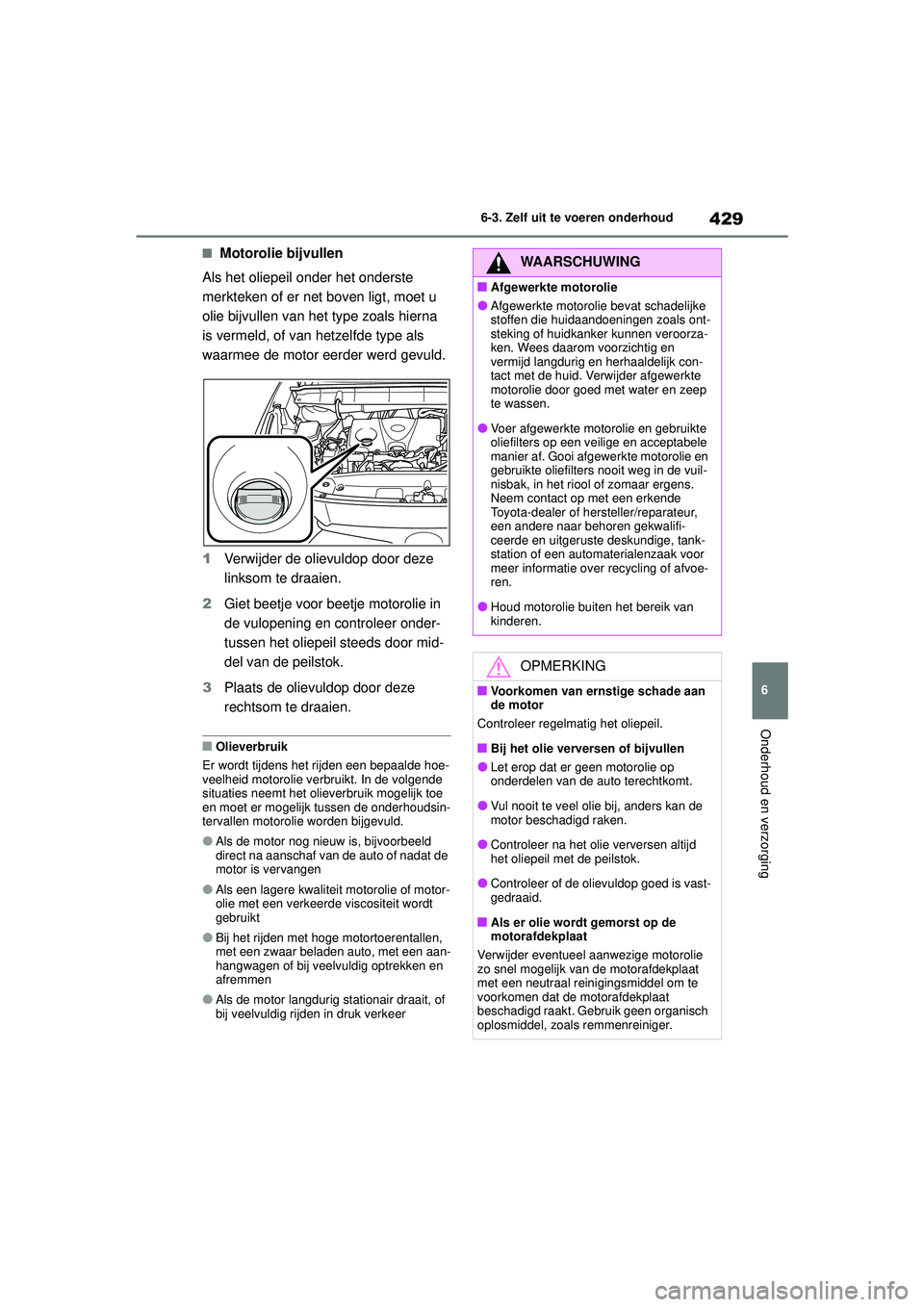

429
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
HIGHLANDER HV_EE
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
■Als er olie wordt gemorst op de
motorafdekplaat
Verwijder eventueel aanwezige motorolie
zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te
voorkomen dat de motorafdekplaat
beschadigd raakt. Gebruik geen organisch
oplosmiddel, zoals remmenreiniger.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 429 Thursday, September 3, 2020 8:42 AM

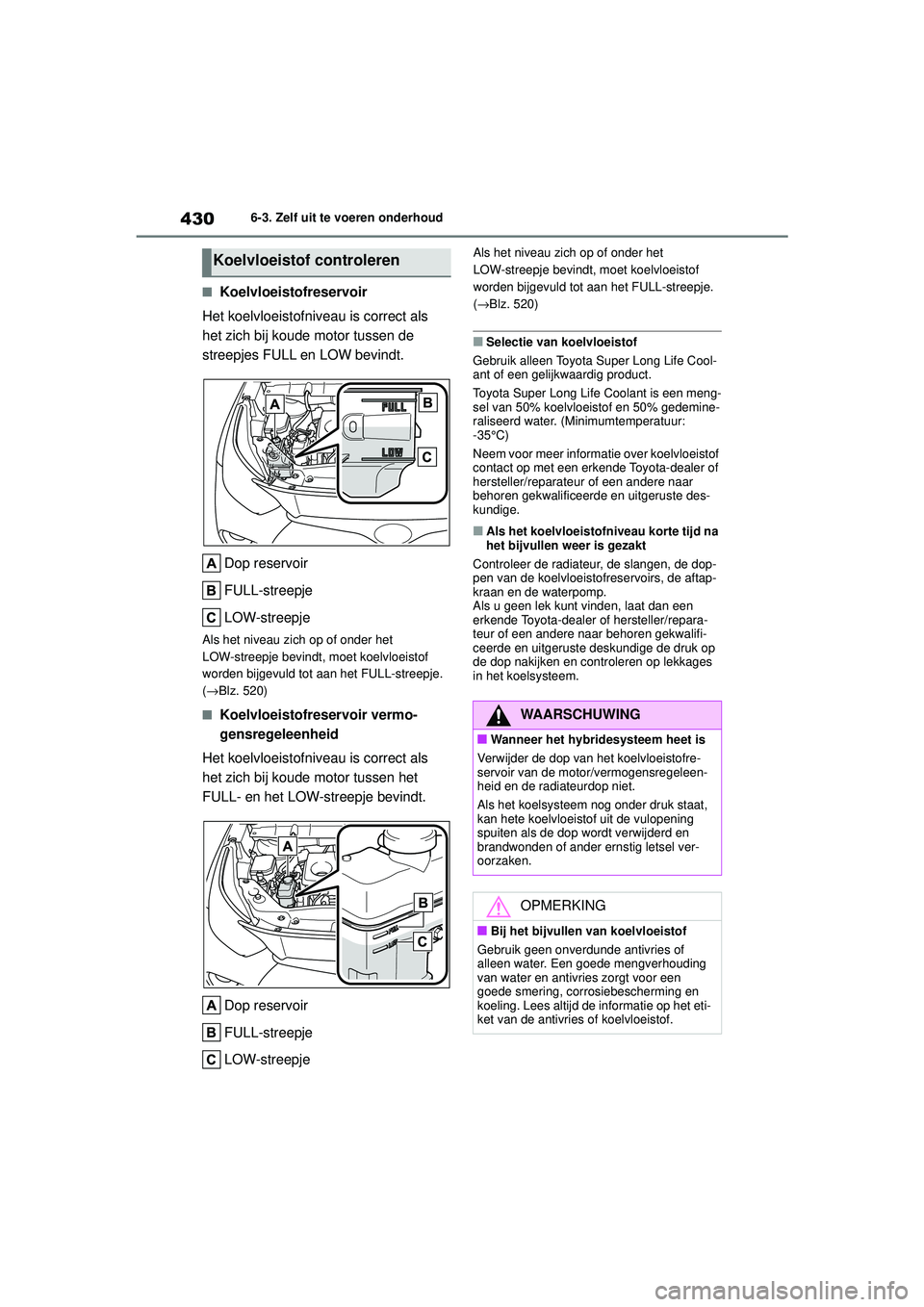

4306-3. Zelf uit te voeren onderhoud
HIGHLANDER HV_EE
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→ Blz. 520)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen het
FULL- en het LOW-streepje bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→ Blz. 520)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur:
-35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Koelvloeistof controleren
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid en de radiateurdop niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
HIGHLANDER-HYBRID_OM_Europe_OM48G42E.book Page 430 Thursday, September 3, 2020 8:42 AM
