TOYOTA HIGHLANDER 2020 Manuel du propriétaire (in French)

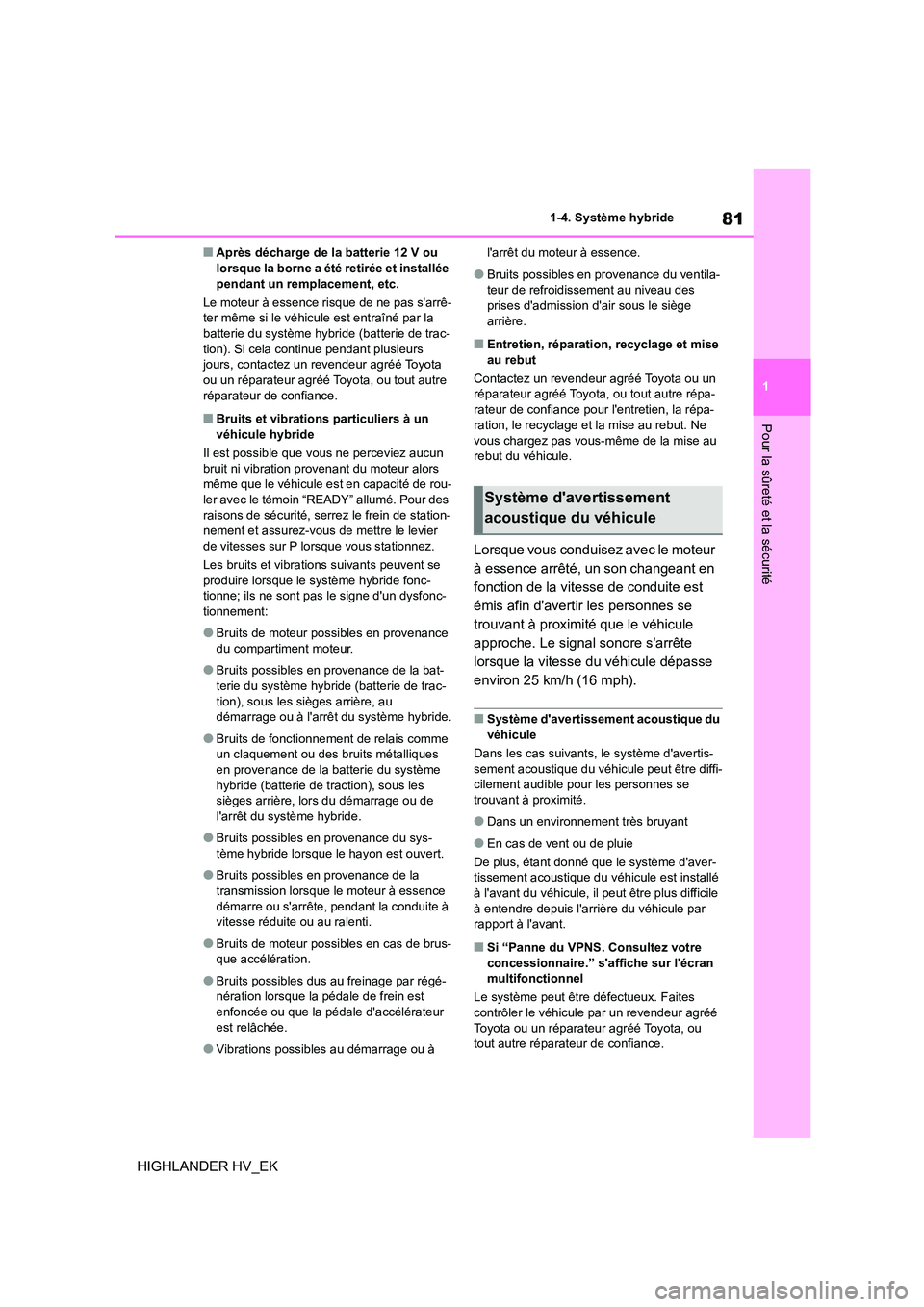

81
1
1-4. Système hybride
Pour la sûreté et la sécurité
HIGHLANDER HV_EK
■Après décharge de la batterie 12 V ou lorsque la borne a été retirée et installée
pendant un remplacement, etc.
Le moteur à essence risque de ne pas s'arrê-
ter même si le véhicule est entraîné par la batterie du système hybride (batterie de trac-
tion). Si cela continue pendant plusieurs
jours, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre
réparateur de confiance.
■Bruits et vibrations particuliers à un
véhicule hybride
Il est possible que v ous ne perceviez aucun
bruit ni vibration provenant du moteur alors même que le véhicule est en capacité de rou-
ler avec le témoin “READY” allumé. Pour des
raisons de sécurité, serrez le frein de station- nement et assurez-vous de mettre le levier
de vitesses sur P lorsque vous stationnez.
Les bruits et vibrations suivants peuvent se
produire lorsque le système hybride fonc- tionne; ils ne sont pas le signe d'un dysfonc-
tionnement:
●Bruits de moteur possibles en provenance
du compartiment moteur.
●Bruits possibles en provenance de la bat-
terie du système hybride (batterie de trac-
tion), sous les sièges arrière, au démarrage ou à l'arrêt du système hybride.
●Bruits de fonctionnement de relais comme un claquement ou des bruits métalliques
en provenance de la batterie du système
hybride (batterie de traction), sous les sièges arrière, lors du démarrage ou de
l'arrêt du système hybride.
●Bruits possibles en provenance du sys-
tème hybride lorsque le hayon est ouvert.
●Bruits possibles en provenance de la
transmission lorsque le moteur à essence
démarre ou s'arrête, pendant la conduite à vitesse réduite ou au ralenti.
●Bruits de moteur possibles en cas de brus-que accélération.
●Bruits possibles dus au freinage par régé-nération lorsque la pédale de frein est
enfoncée ou que la pédale d'accélérateur
est relâchée.
●Vibrations possibles au démarrage ou à
l'arrêt du moteur à essence.
●Bruits possibles en provenance du ventila-
teur de refroidissement au niveau des prises d'admission d'air sous le siège
arrière.
■Entretien, réparation, recyclage et mise
au rebut
Contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre répa-
rateur de confiance pour l'entretien, la répa-
ration, le recyclage et la mise au rebut. Ne
vous chargez pas vous-même de la mise au rebut du véhicule.
Lorsque vous conduisez avec le moteur
à essence arrêté, un son changeant en
fonction de la vitesse de conduite est
émis afin d'avertir les personnes se
trouvant à proximité que le véhicule
approche. Le signal sonore s'arrête
lorsque la vitesse du véhicule dépasse
environ 25 km/h (16 mph).
■Système d'avertissement acoustique du
véhicule
Dans les cas suivants, le système d'avertis-
sement acoustique du véhicule peut être diffi- cilement audible pour les personnes se
trouvant à proximité.
●Dans un environnement très bruyant
●En cas de vent ou de pluie
De plus, étant donné que le système d'aver- tissement acoustique du v éhicule est installé
à l'avant du véhicule, il peut être plus difficile
à entendre depuis l'arrière du véhicule par rapport à l'avant.
■Si “Panne du VPNS. Consultez votre
concessionnaire.” s'affiche sur l'écran
multifonctionnel
Le système peut être défectueux. Faites contrôler le véhicule par un revendeur agréé
Toyota ou un réparateur agréé Toyota, ou
tout autre réparateur de confiance.
Système d'avertissement
acoustique du véhicule

821-4. Système hybride
HIGHLANDER HV_EK

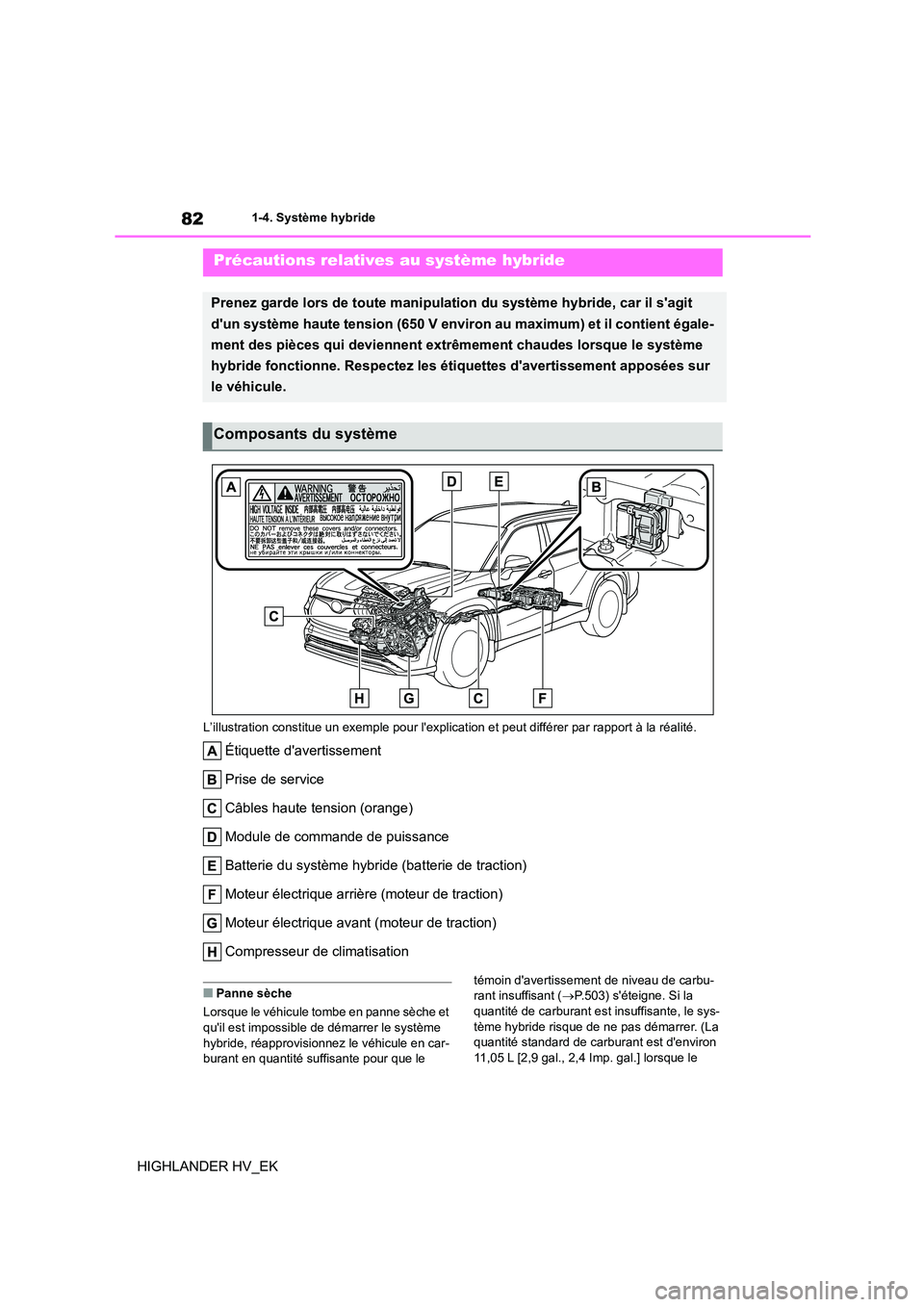

L’illustration constitue un exemple pour l'explication et peut différer par rapport à la réalité.
Étiquette d'avertissement
Prise de service
Câbles haute tension (orange)
Module de commande de puissance
Batterie du système hybride (batterie de traction)
Moteur électrique arrière (moteur de traction)
Moteur électrique avant (moteur de traction)
Compresseur de climatisation
■Panne sèche
Lorsque le véhicule tombe en panne sèche et
qu'il est impossible de démarrer le système
hybride, réapprovisionnez le véhicule en car- burant en quantité suffisante pour que le
témoin d'avertissement de niveau de carbu- rant insuffisant ( P.503) s'éteigne. Si la
quantité de carburant est insuffisante, le sys-
tème hybride risque de ne pas démarrer. (La quantité standard de carburant est d'environ
11,05 L [2,9 gal., 2,4 Imp. gal.] lorsque le
Précautions relatives au système hybride
Prenez garde lors de toute manipulation du système hybride, car il s'agit
d'un système haute tension (650 V environ au maximum) et il contient égale-
ment des pièces qui deviennent extrêmement chaudes lorsque le système
hybride fonctionne. Respectez les étiquettes d'avertissement apposées sur
le véhicule.
Composants du système

83
1
1-4. Système hybride
Pour la sûreté et la sécurité
HIGHLANDER HV_EK

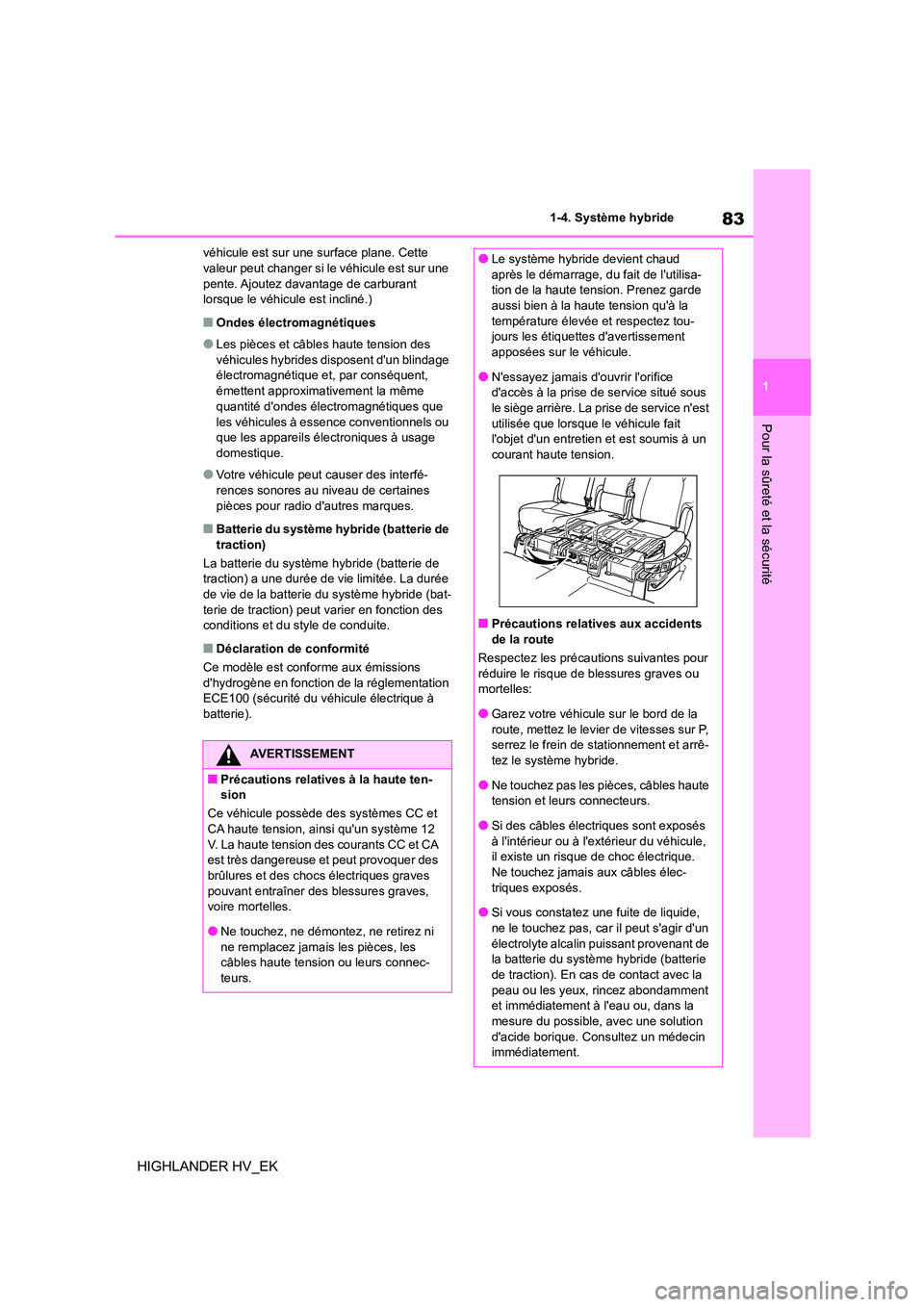

véhicule est sur une surface plane. Cette valeur peut changer si le véhicule est sur une
pente. Ajoutez davantage de carburant
lorsque le véhicule est incliné.)
■Ondes électromagnétiques
●Les pièces et câbl es haute tension des
véhicules hybrides disposent d'un blindage électromagnétique et, par conséquent,
émettent approximativement la même
quantité d'ondes électromagnétiques que
les véhicules à essence conventionnels ou que les appareils électroniques à usage
domestique.
●Votre véhicule peut causer des interfé-
rences sonores au niveau de certaines
pièces pour radio d'autres marques.
■Batterie du système hybride (batterie de traction)
La batterie du système hybride (batterie de
traction) a une durée de vie limitée. La durée
de vie de la batterie du système hybride (bat- terie de traction) peut varier en fonction des
conditions et du style de conduite.
■Déclaration de conformité
Ce modèle est conforme aux émissions
d'hydrogène en fonction de la réglementation ECE100 (sécurité du véhicule électrique à
batterie).
AVERTISSEMENT
■Précautions relatives à la haute ten-
sion
Ce véhicule possède des systèmes CC et CA haute tension, ainsi qu'un système 12
V. La haute tension des courants CC et CA
est très dangereuse et peut provoquer des brûlures et des choc s électriques graves
pouvant entraîner des blessures graves,
voire mortelles.
●Ne touchez, ne démontez, ne retirez ni
ne remplacez jamais les pièces, les
câbles haute tension ou leurs connec- teurs.
●Le système hybride devient chaud
après le démarrage, du fait de l'utilisa-
tion de la haute tension. Prenez garde aussi bien à la haute tension qu'à la
température élevée et respectez tou-
jours les étiquettes d'avertissement apposées sur le véhicule.
●N'essayez jamais d'ouvrir l'orifice
d'accès à la prise de service situé sous le siège arrière. La prise de service n'est
utilisée que lorsque le véhicule fait
l'objet d'un entretien et est soumis à un
courant haute tension.
■Précautions relatives aux accidents
de la route
Respectez les précautions suivantes pour réduire le risque de blessures graves ou
mortelles:
●Garez votre véhicule sur le bord de la route, mettez le levier de vitesses sur P,
serrez le frein de stationnement et arrê-
tez le système hybride.
●Ne touchez pas les pièces, câbles haute
tension et leurs connecteurs.
●Si des câbles électr iques sont exposés à l'intérieur ou à l'extérieur du véhicule,
il existe un risque de choc électrique.
Ne touchez jamais aux câbles élec- triques exposés.
●Si vous constatez une fuite de liquide,
ne le touchez pas, ca r il peut s'agir d'un électrolyte alcalin puissant provenant de
la batterie du système hybride (batterie
de traction). En cas de contact avec la peau ou les yeux, rincez abondamment
et immédiatement à l'eau ou, dans la
mesure du possible, avec une solution d'acide borique. Consultez un médecin
immédiatement.

841-4. Système hybride
HIGHLANDER HV_EK
AVERTISSEMENT

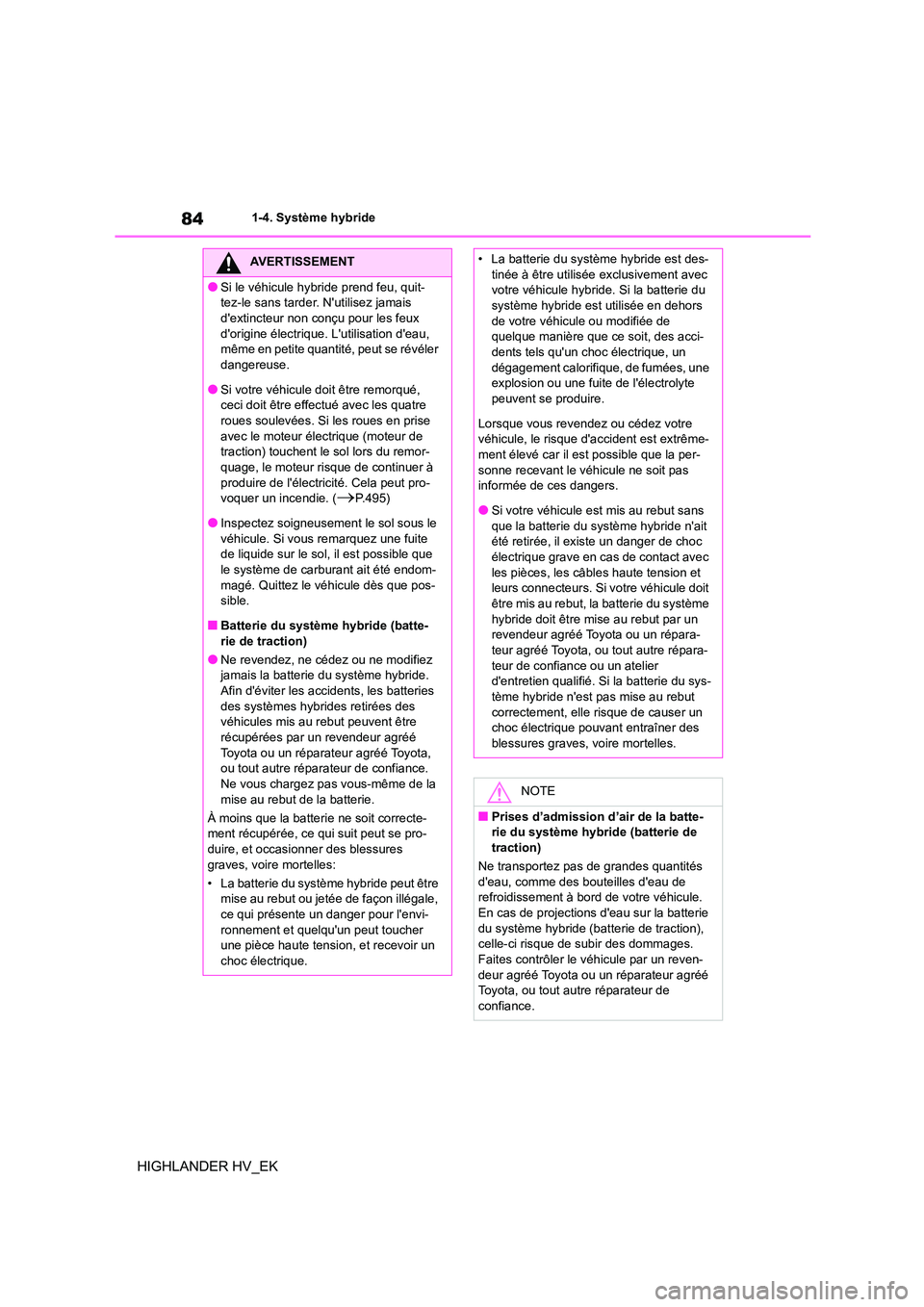

●Si le véhicule hybride prend feu, quit-
tez-le sans tarder. N'utilisez jamais
d'extincteur non conçu pour les feux d'origine électrique. L'utilisation d'eau,
même en petite quantité, peut se révéler
dangereuse.
●Si votre véhicule doit être remorqué,
ceci doit être effectué avec les quatre
roues soulevées. Si les roues en prise avec le moteur électrique (moteur de
traction) touchent le sol lors du remor-
quage, le moteur risque de continuer à produire de l'électricité. Cela peut pro-
voquer un incendie. (P.495)
●Inspectez soigneusement le sol sous le véhicule. Si vous remarquez une fuite
de liquide sur le sol, il est possible que
le système de carburant ait été endom- magé. Quittez le véhicule dès que pos-
sible.
■Batterie du système hybride (batte- rie de traction)
●Ne revendez, ne cédez ou ne modifiez
jamais la batterie du système hybride.
Afin d'éviter les accidents, les batteries
des systèmes hybrides retirées des véhicules mis au rebut peuvent être
récupérées par un revendeur agréé
Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
Ne vous chargez pas vous-même de la
mise au rebut de la batterie.
À moins que la batterie ne soit correcte- ment récupérée, ce qui suit peut se pro-
duire, et occasionner des blessures
graves, voire mortelles:
• La batterie du système hybride peut être mise au rebut ou jetée de façon illégale,
ce qui présente un danger pour l'envi-
ronnement et quelqu'un peut toucher une pièce haute tension, et recevoir un
choc électrique.
• La batterie du système hybride est des-
tinée à être utilisée exclusivement avec
votre véhicule hybride. Si la batterie du système hybride est utilisée en dehors
de votre véhicule ou modifiée de
quelque manière que ce soit, des acci- dents tels qu'un choc électrique, un
dégagement calorifique, de fumées, une
explosion ou une fuite de l'électrolyte peuvent se produire.
Lorsque vous revendez ou cédez votre
véhicule, le risque d'accident est extrême-
ment élevé car il est possible que la per- sonne recevant le véhicule ne soit pas
informée de ces dangers.
●Si votre véhicule est mis au rebut sans que la batterie du système hybride n'ait
été retirée, il existe un danger de choc
électrique grave en cas de contact avec les pièces, les câbles haute tension et
leurs connecteurs. Si votre véhicule doit
être mis au rebut, la batterie du système hybride doit être mise au rebut par un
revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara- teur de confiance ou un atelier
d'entretien qualifié. Si la batterie du sys-
tème hybride n'est pas mise au rebut correctement, elle risque de causer un
choc électrique pouvant entraîner des
blessures graves, voire mortelles.
NOTE
■Prises d’admission d’air de la batte-
rie du système hybride (batterie de traction)
Ne transportez pas de grandes quantités
d'eau, comme des bouteilles d'eau de
refroidissement à bord de votre véhicule. En cas de projections d'eau sur la batterie
du système hybride (batterie de traction),
celle-ci risque de subir des dommages. Faites contrôler le véhicule par un reven-
deur agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.

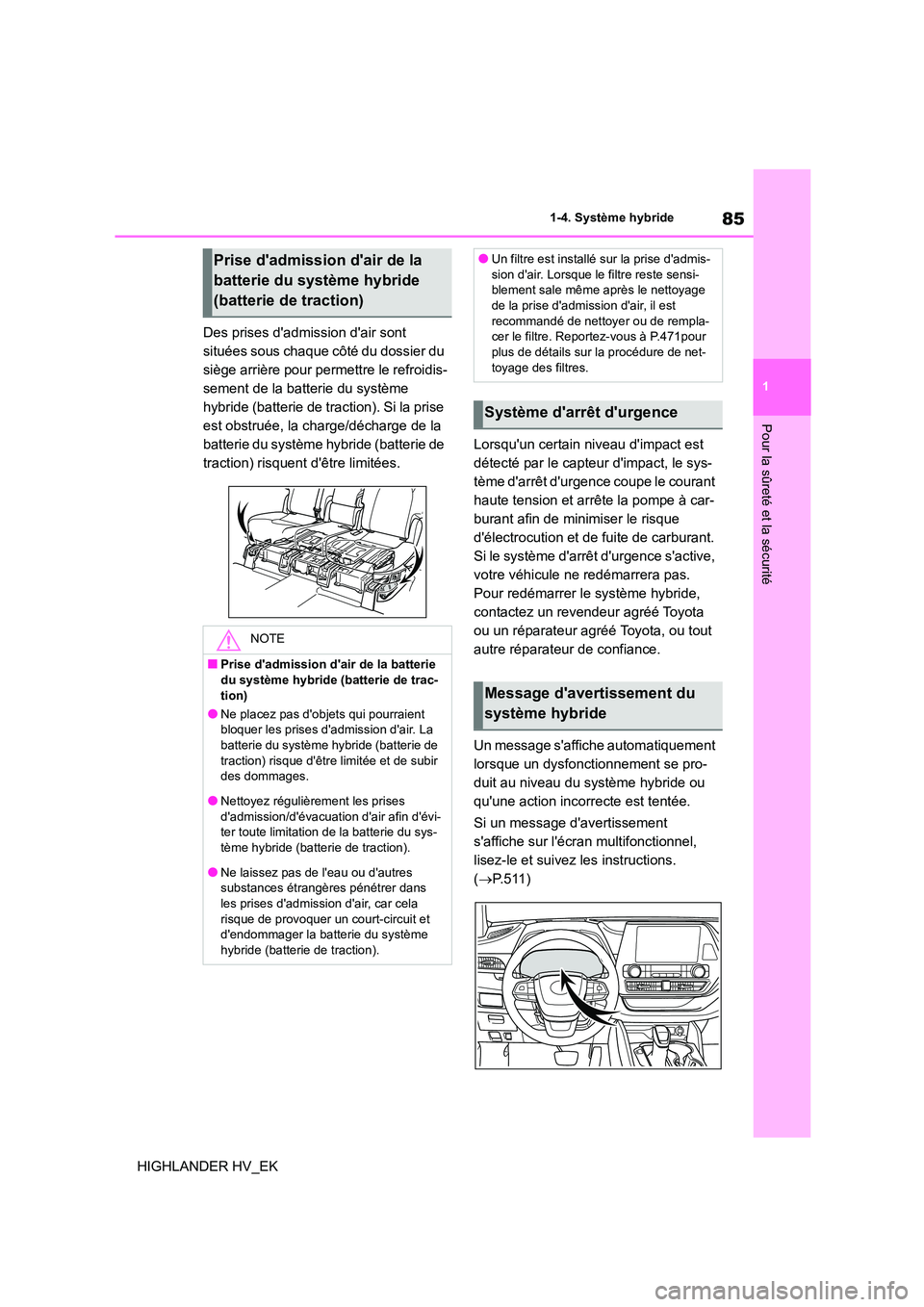

85
1
1-4. Système hybride
Pour la sûreté et la sécurité
HIGHLANDER HV_EK
Des prises d'admission d'air sont
situées sous chaque côté du dossier du
siège arrière pour permettre le refroidis-
sement de la batterie du système
hybride (batterie de traction). Si la prise
est obstruée, la charge/décharge de la
batterie du système hybride (batterie de
traction) risquent d'être limitées.
Lorsqu'un certain niveau d'impact est
détecté par le capteur d'impact, le sys-
tème d'arrêt d'urgence coupe le courant
haute tension et arrête la pompe à car-
burant afin de minimiser le risque
d'électrocution et de fuite de carburant.
Si le système d'arrêt d'urgence s'active,
votre véhicule ne redémarrera pas.
Pour redémarrer le système hybride,
contactez un revendeur agréé Toyota
ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance.
Un message s'affiche automatiquement
lorsque un dysfonctionnement se pro-
duit au niveau du système hybride ou
qu'une action incorrecte est tentée.
Si un message d'avertissement
s'affiche sur l'écran multifonctionnel,
lisez-le et suivez les instructions.
( P.511)
Prise d'admission d'air de la
batterie du système hybride
(batterie de traction)
NOTE
■Prise d'admission d'air de la batterie
du système hybride (batterie de trac- tion)
●Ne placez pas d'objets qui pourraient bloquer les prises d' admission d'air. La
batterie du système hybride (batterie de
traction) risque d'être limitée et de subir des dommages.
●Nettoyez régulièrement les prises
d'admission/d'évacuation d'air afin d'évi- ter toute limitation de la batterie du sys-
tème hybride (batterie de traction).
●Ne laissez pas de l'eau ou d'autres substances étrangères pénétrer dans
les prises d'admission d'air, car cela
risque de provoquer un court-circuit et d'endommager la batterie du système
hybride (batterie de traction).
●Un filtre est installé sur la prise d'admis-
sion d'air. Lorsque le filtre reste sensi-
blement sale même après le nettoyage de la prise d'admission d'air, il est
recommandé de nettoyer ou de rempla-
cer le filtre. Reportez-vous à P.471pour plus de détails sur la procédure de net-
toyage des filtres.
Système d'arrêt d'urgence
Message d'avertissement du
système hybride

861-4. Système hybride
HIGHLANDER HV_EK

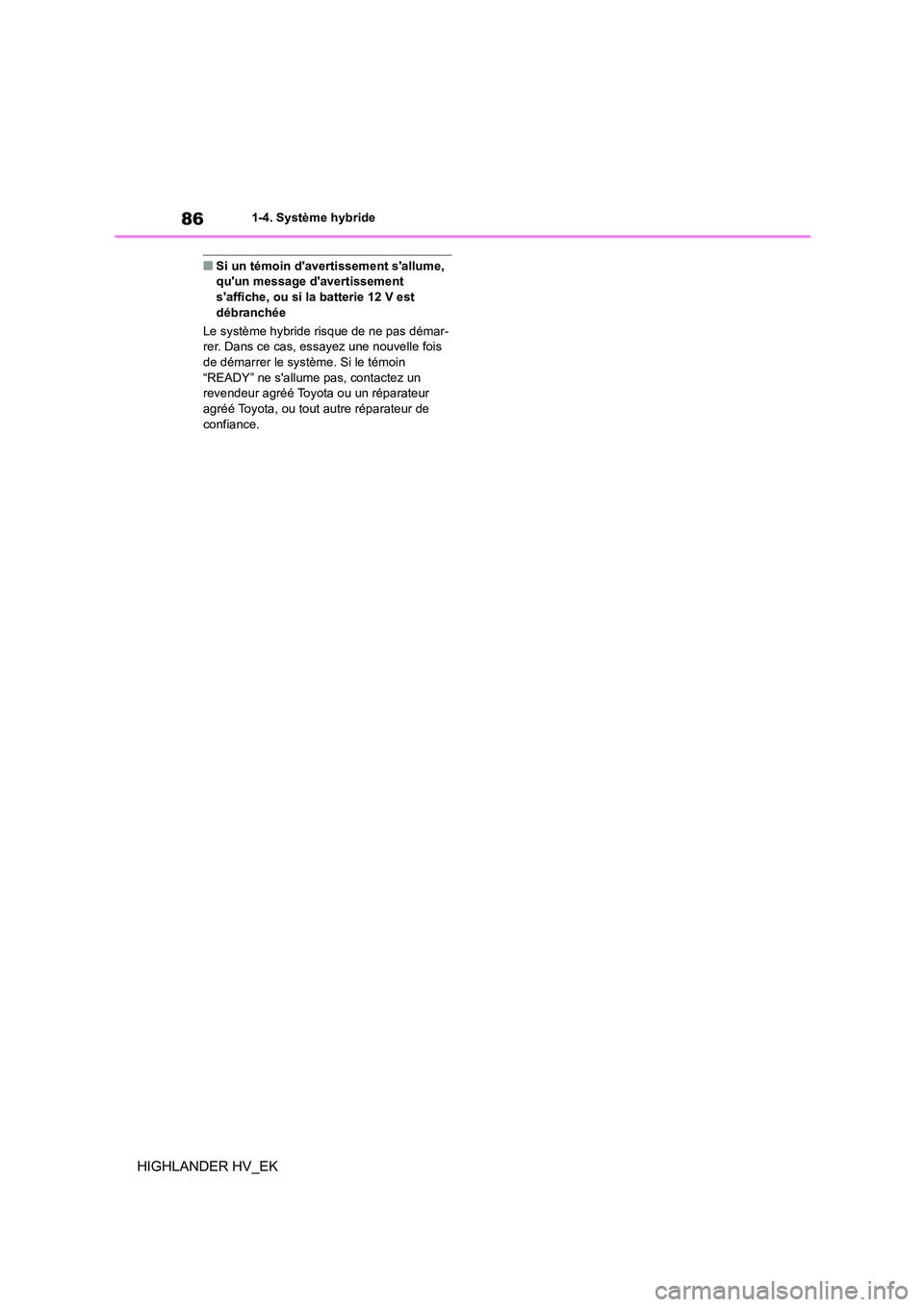

■Si un témoin d'avertissement s'allume, qu'un message d'avertissement
s'affiche, ou si la batterie 12 V est
débranchée
Le système hybride risque de ne pas démar- rer. Dans ce cas, essayez une nouvelle fois
de démarrer le système. Si le témoin
“READY” ne s'allume pas, contactez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance.

87
1
1-5. Système antivol
Pour la sûreté et la sécurité
HIGHLANDER HV_EK

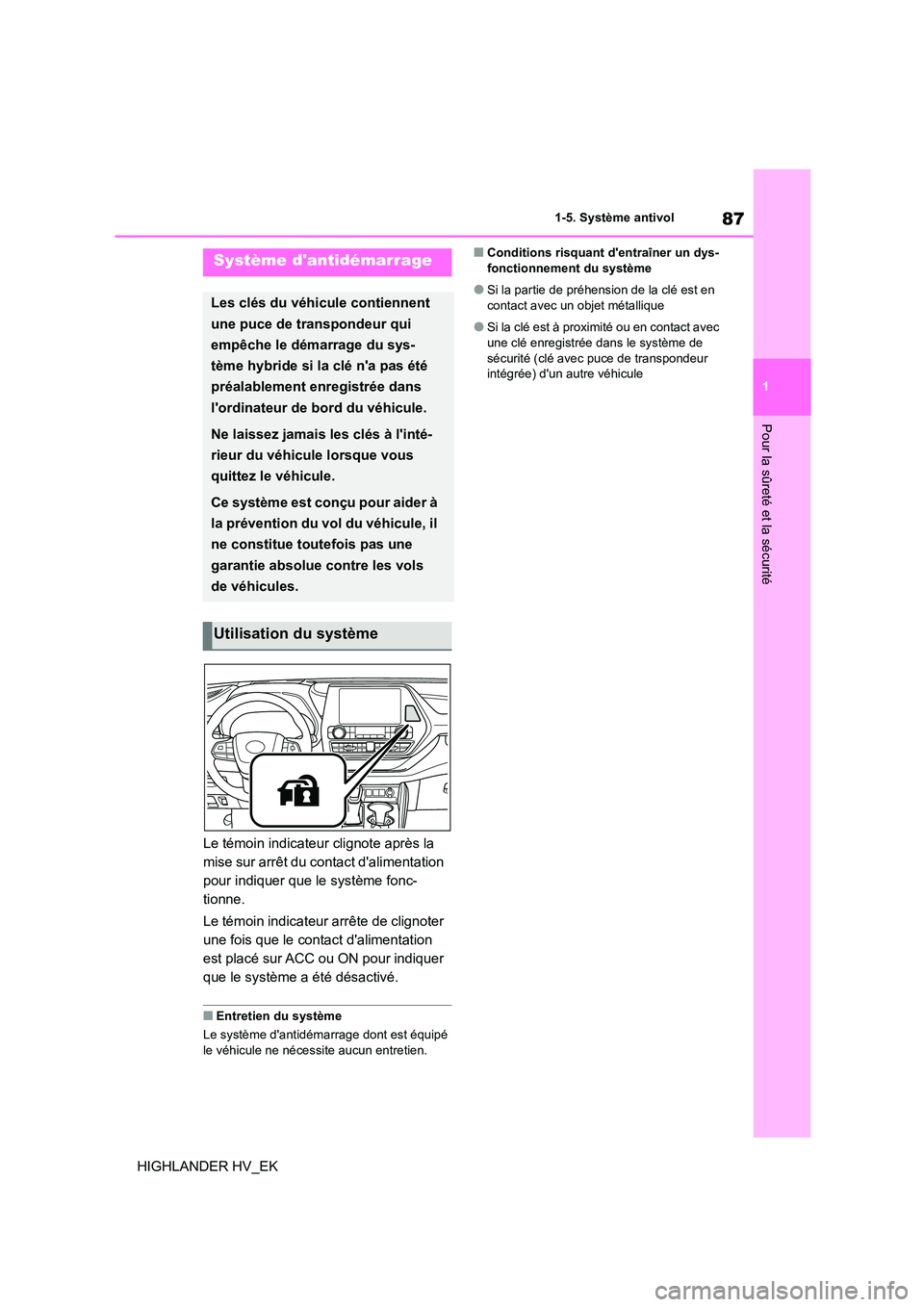

1-5.Système antivol
Le témoin indicateur clignote après la
mise sur arrêt du contact d'alimentation
pour indiquer que le système fonc-
tionne.
Le témoin indicateur arrête de clignoter
une fois que le contact d'alimentation
est placé sur ACC ou ON pour indiquer
que le système a été désactivé.
■Entretien du système
Le système d'antidémarrage dont est équipé
le véhicule ne néces site aucun entretien.
■Conditions risquant d'entraîner un dys- fonctionnement du système
●Si la partie de préhension de la clé est en contact avec un objet métallique
●Si la clé est à proximité ou en contact avec une clé enregistrée dans le système de
sécurité (clé avec puce de transpondeur
intégrée) d'un autre véhicule
Système d'antidémarrage
Les clés du véhicule contiennent
une puce de transpondeur qui
empêche le démarrage du sys-
tème hybride si la clé n'a pas été
préalablement enregistrée dans
l'ordinateur de bord du véhicule.
Ne laissez jamais les clés à l'inté-
rieur du véhicule lorsque vous
quittez le véhicule.
Ce système est conçu pour aider à
la prévention du vol du véhicule, il
ne constitue toutefois pas une
garantie absolue contre les vols
de véhicules.
Utilisation du système

881-5. Système antivol
HIGHLANDER HV_EK

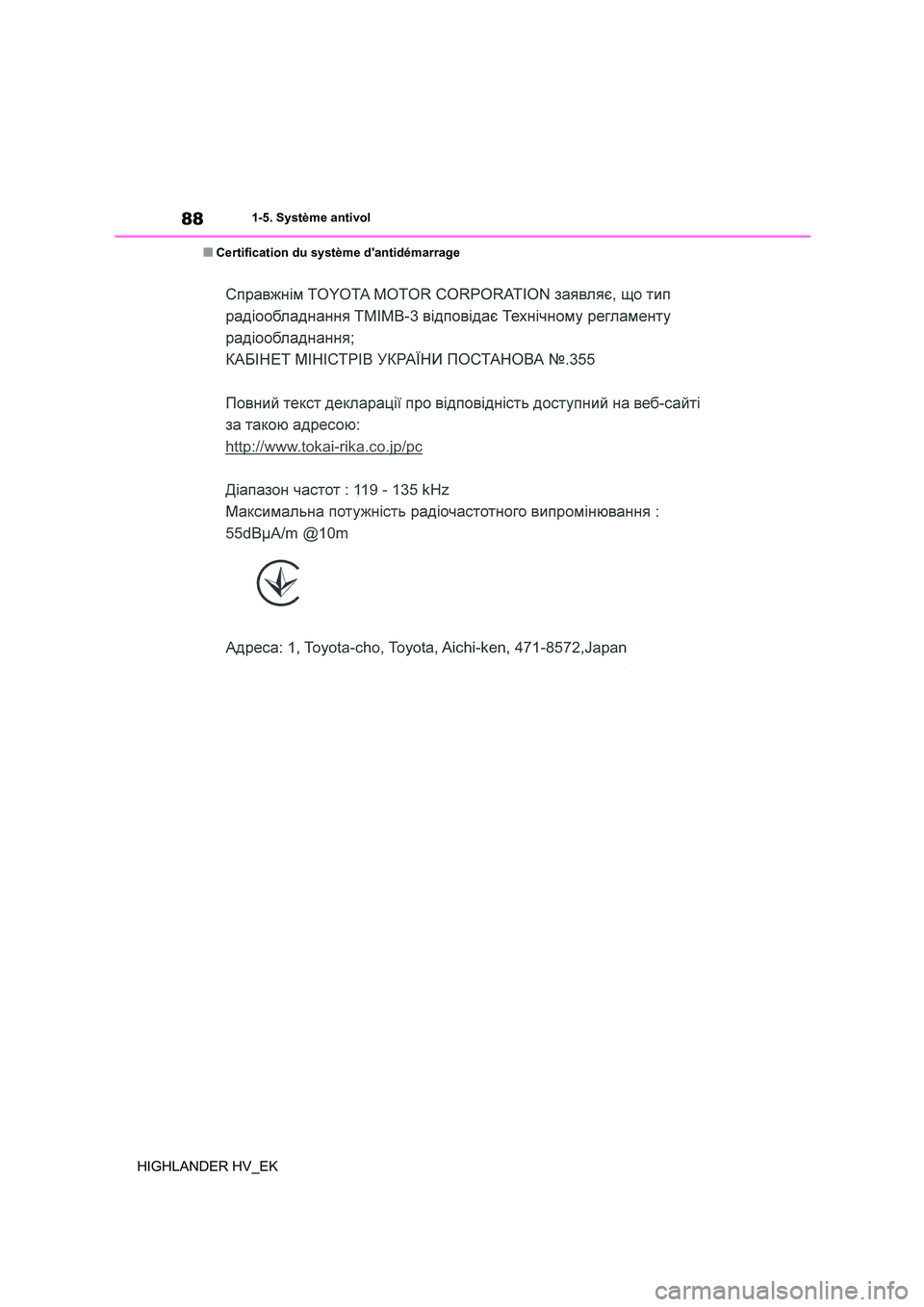

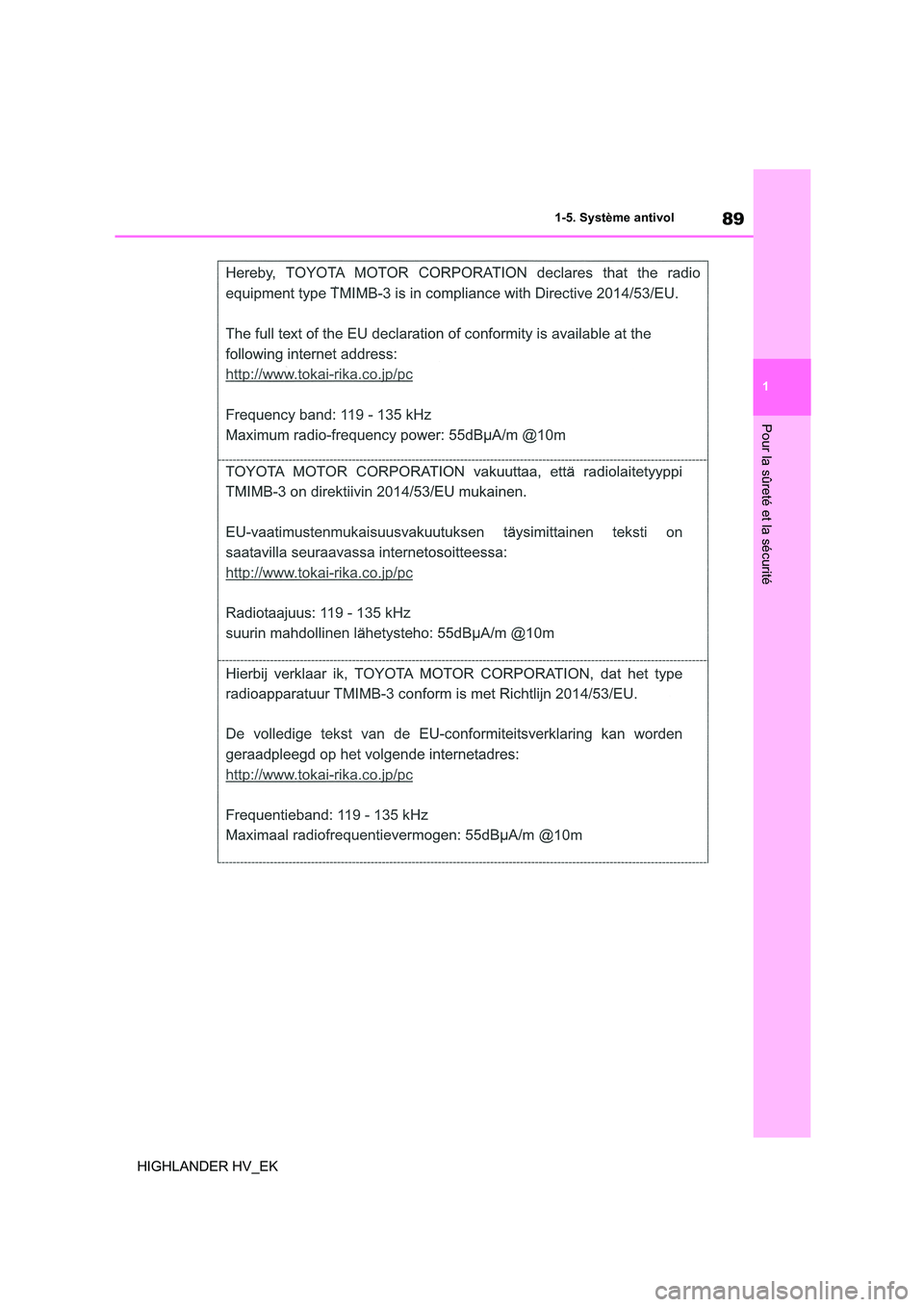

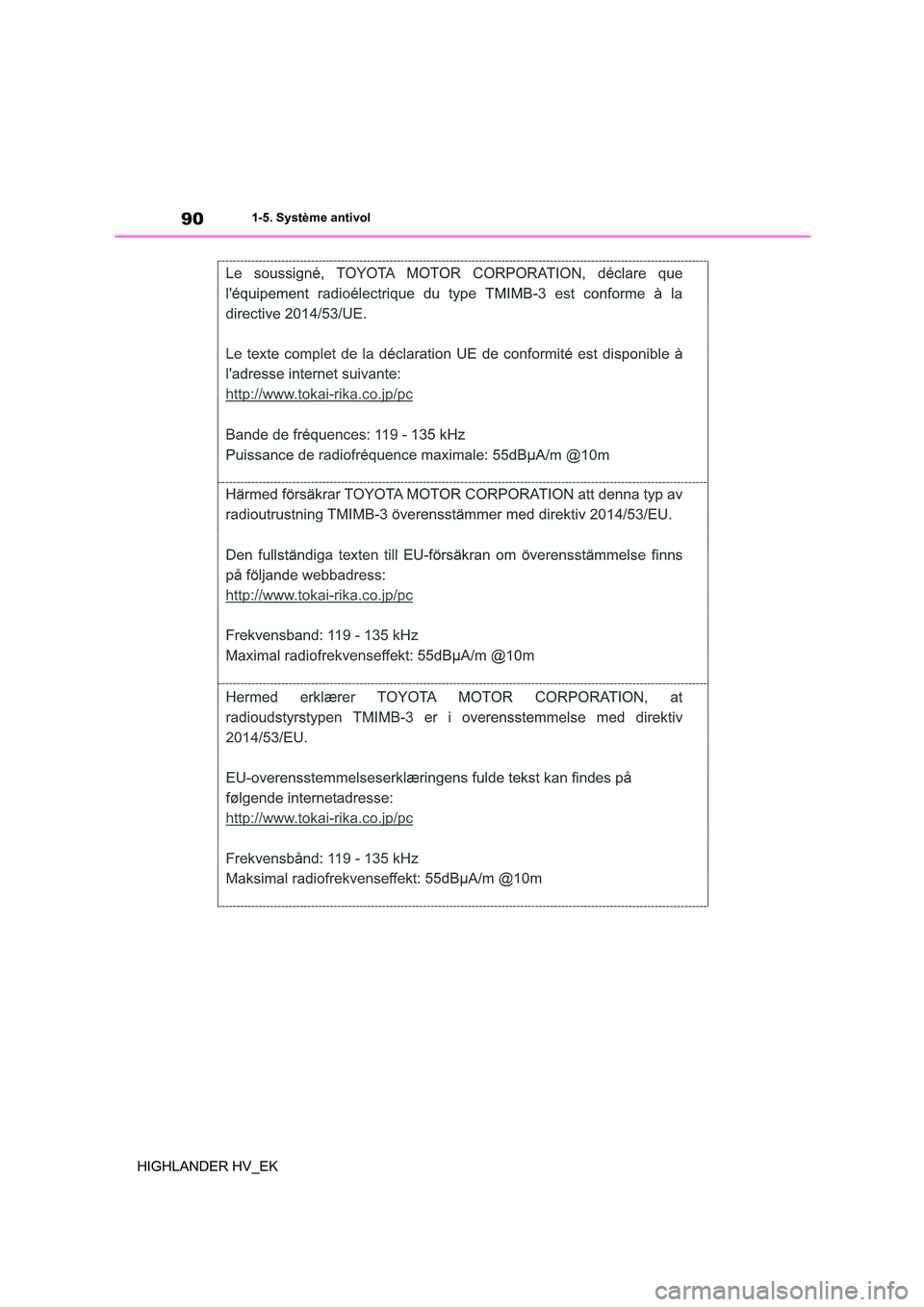

■Certification du système d'antidémarrage

89
1
1-5. Système antivol
Pour la sûreté et la sécurité
HIGHLANDER HV_EK

901-5. Système antivol
HIGHLANDER HV_EK
