4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
2 Drücken Sie oder , um aus-
zuwählen und “RCTA”, halten Sie
anschließend gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie dann .
Jedes Mal, wenn der Schalter gedrückt wird,
wechselt die Lautstärkestufe zwischen 1, 2 und 3.
■Vorübergehendes Stummschal-
ten des Summers
Eine Stummschalttaste wird auf der
Multi-Informationsanzeige angezeigt,
wenn ein Gegenstand erkannt wurde.
Drücken Sie , um den Summer
stummzuschalten.
Die Stummschaltung wird in den folgen-
den Situationen automatisch abgebro-
chen:
 Wenn der Schalthebel bewegt wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn die Betriebsfunktion vorüber-
gehend abgebrochen wird.
 Wenn die Betriebsfunktion manuell
deaktiviert wird.
 Wenn die Starttaste ausgeschaltet
wird.

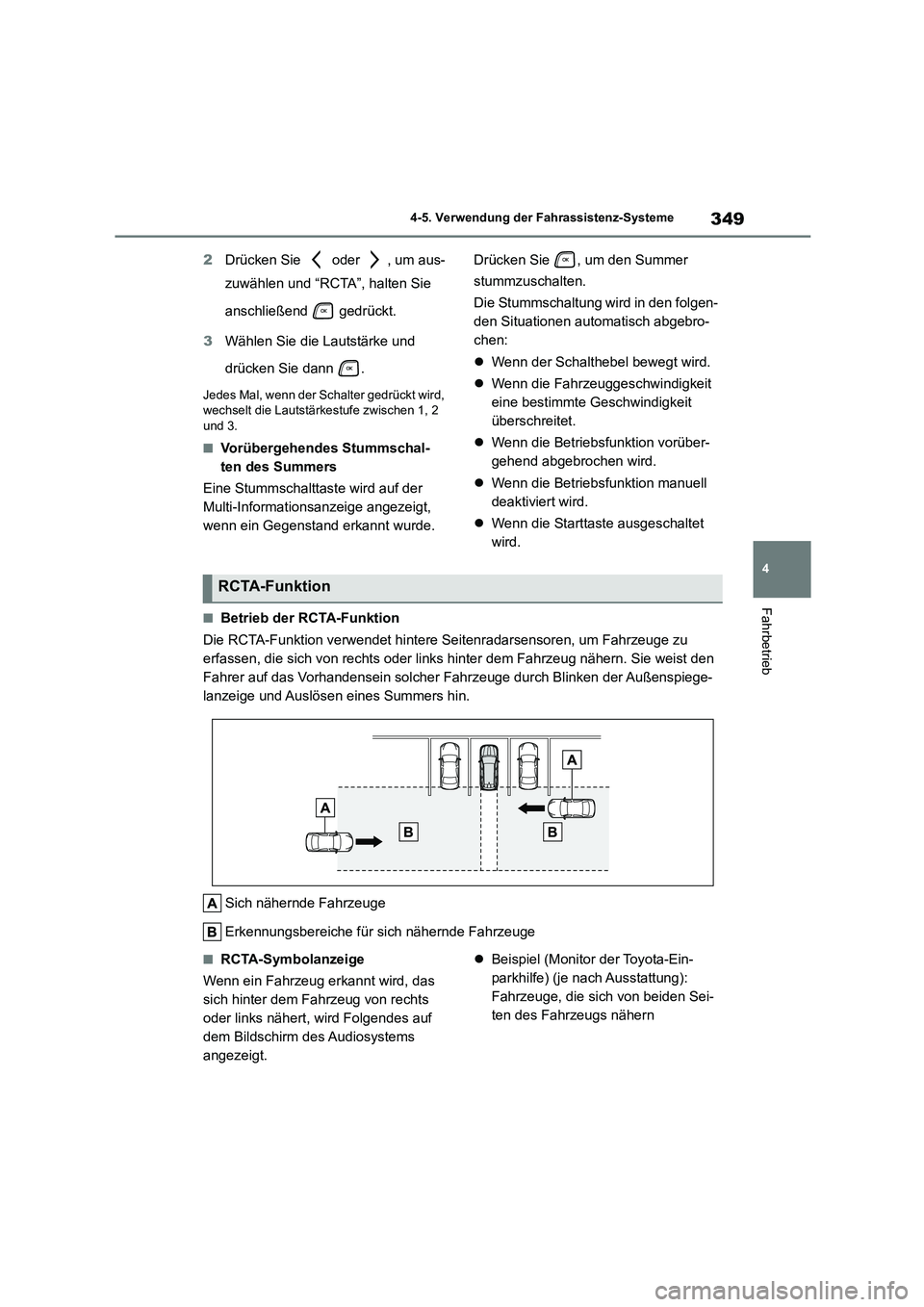

■Betrieb der RCTA-Funktion
Die RCTA-Funktion verwendet hintere Seitenradarsensoren, um Fahrzeuge zu
erfassen, die sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den
Fahrer auf das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiege-
lanzeige und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erkannt wird, das
sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf
dem Bildschirm des Audiosystems
angezeigt.
 Beispiel (Monitor der Toyota-Ein-
parkhilfe) (je nach Ausstattung):
Fahrzeuge, die sich von beiden Sei-
ten des Fahrzeugs nähern
RCTA-Funktion

3504-5. Verwendung der Fahrassistenz-Systeme

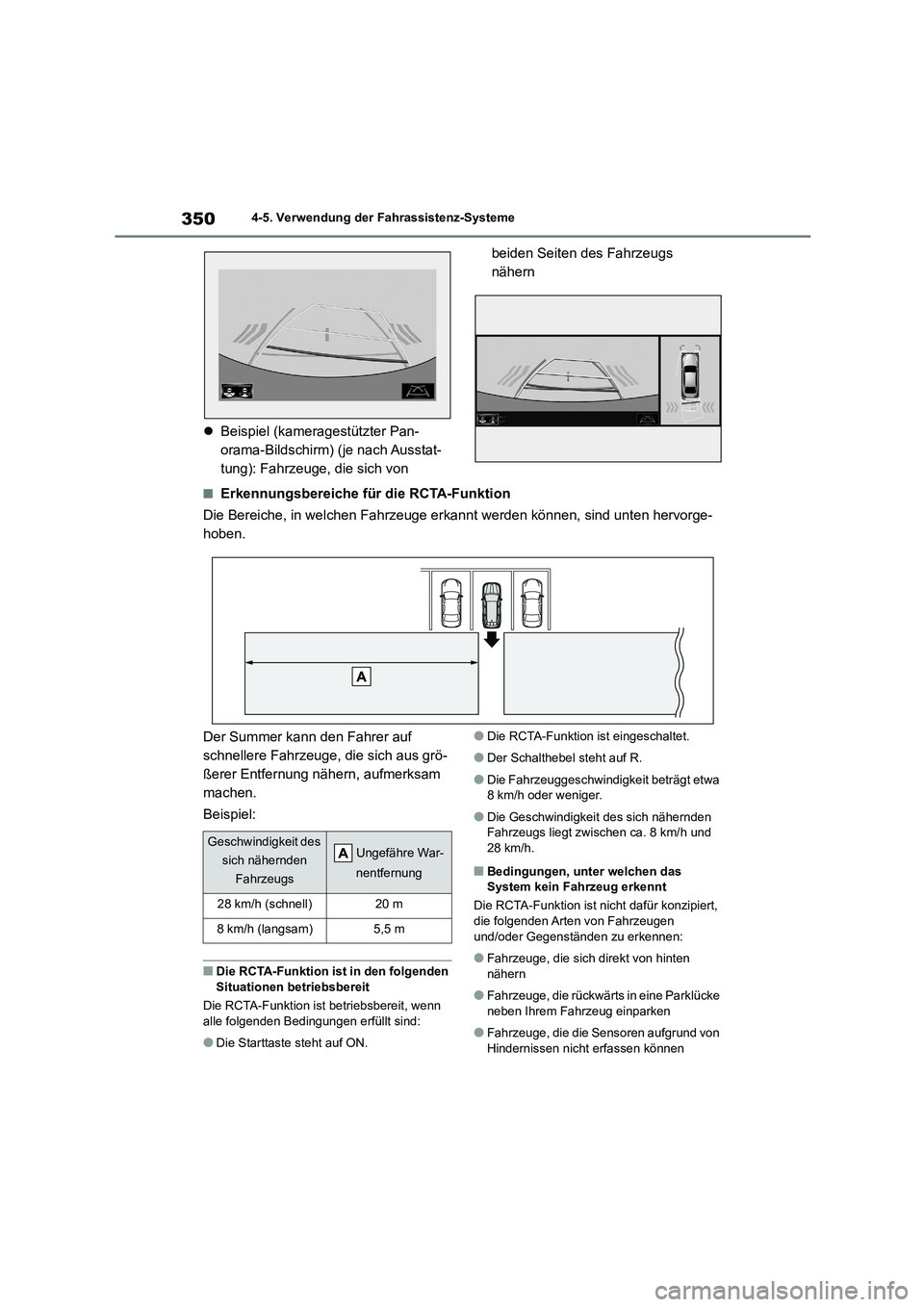

Beispiel (kameragestützter Pan-
orama-Bildschirm) (je nach Ausstat-
tung): Fahrzeuge, die sich von
beiden Seiten des Fahrzeugs
nähern
■Erkennungsbereiche für die RCTA-Funktion
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Der Summer kann den Fahrer auf
schnellere Fahrzeuge, die sich aus grö-
ßerer Entfernung nähern, aufmerksam
machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn
alle folgenden Bedingungen erfüllt sind:
●Die Starttaste steht auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt etwa
8 km/h oder weniger.
●Die Geschwindigkei t des sich nähernden
Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■Bedingungen, unter welchen das System kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert,
die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten
nähern
●Fahrzeuge, die rückwärts in eine Parklücke
neben Ihrem Fahrzeug einparken
●Fahrzeuge, die die Sensoren aufgrund von
Hindernissen nicht erfassen können
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre War-
nentfernung
28 km/h (schnell)20 m
8 km/h (langsam)5,5 m

351
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

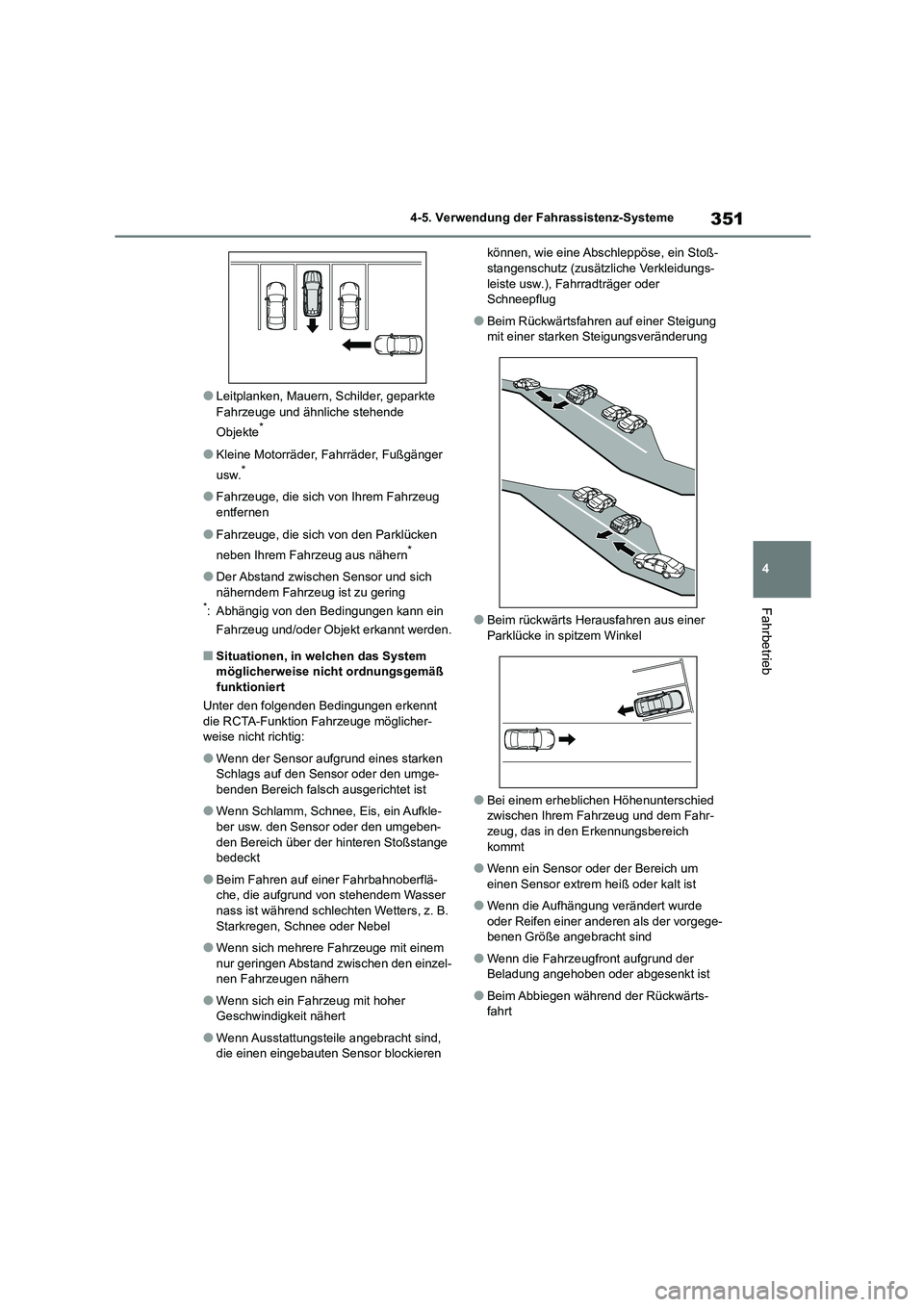

●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug
entfernen
●Fahrzeuge, die sich von den Parklücken
neben Ihrem Fahrzeug aus nähern*
●Der Abstand zwischen Sensor und sich
näherndem Fahrzeug ist zu gering*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Situationen, in welchen das System
möglicherweise nicht ordnungsgemäß funktioniert
Unter den folgenden Bedingungen erkennt
die RCTA-Funktion Fahrzeuge möglicher-
weise nicht richtig:
●Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge- benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, ein Aufkle-ber usw. den Sensor oder den umgeben-
den Bereich über der hinteren Stoßstange
bedeckt
●Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser nass ist während schlechten Wetters, z. B.
Starkregen, Schnee oder Nebel
●Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern
●Wenn sich ein Fahrzeug mit hoher
Geschwindigkeit nähert
●Wenn Ausstattungsteile angebracht sind,
die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß- stangenschutz (zusätzliche Verkleidungs-
leiste usw.), Fahrradträger oder
Schneepflug
●Beim Rückwärtsfahren auf einer Steigung
mit einer starken Steigungsveränderung
●Beim rückwärts Herausfahren aus einer
Parklücke in spitzem Winkel
●Bei einem erheblichen Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich
kommt
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege-
benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Beim Abbiegen während der Rückwärts-
fahrt

3524-5. Verwendung der Fahrassistenz-Systeme

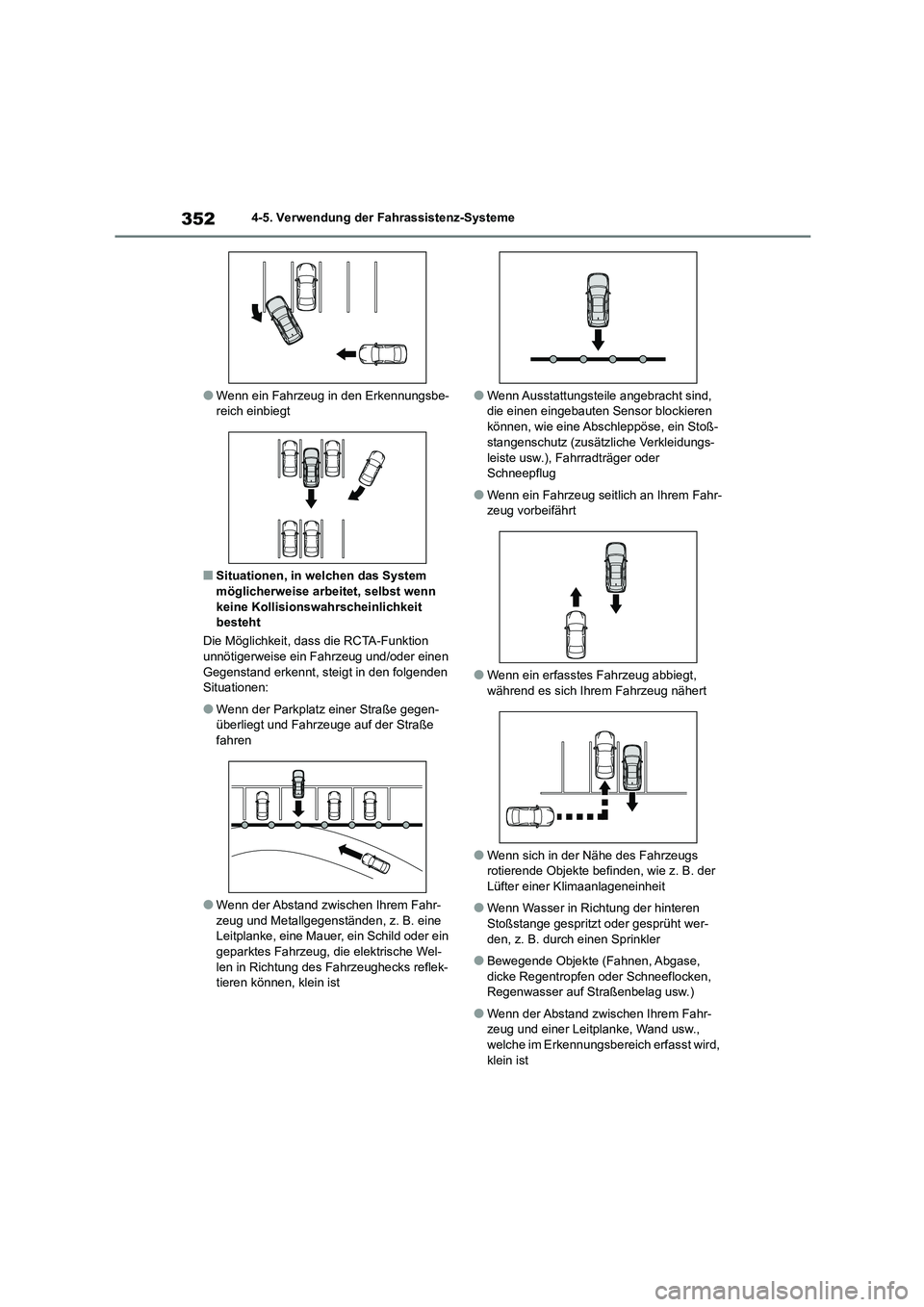

●Wenn ein Fahrzeug in den Erkennungsbe- reich einbiegt
■Situationen, in welchen das System
möglicherweise arbeitet, selbst wenn keine Kollisionswahrscheinlichkeit
besteht
Die Möglichkeit, dass die RCTA-Funktion
unnötigerweise ein Fahrzeug und/oder einen Gegenstand erkennt, steigt in den folgenden
Situationen:
●Wenn der Parkplatz einer Straße gegen-
überliegt und Fahrzeuge auf der Straße
fahren
●Wenn der Abstand zwischen Ihrem Fahr-
zeug und Metallgegenständen, z. B. eine Leitplanke, eine Mauer, ein Schild oder ein
geparktes Fahrzeug, di e elektrische Wel-
len in Richtung des Fahrzeughecks reflek- tieren können, klein ist
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß-
stangenschutz (zusätzliche Verkleidungs-
leiste usw.), Fahrradträger oder Schneepflug
●Wenn ein Fahrzeug seitlich an Ihrem Fahr-zeug vorbeifährt
●Wenn ein erfasstes Fahrzeug abbiegt, während es sich Ihrem Fahrzeug nähert
●Wenn sich in der Nähe des Fahrzeugs rotierende Objekte befinden, wie z. B. der
Lüfter einer Klimaanlageneinheit
●Wenn Wasser in Richtung der hinteren
Stoßstange gespritzt oder gesprüht wer-
den, z. B. durch einen Sprinkler
●Bewegende Objekte (Fahnen, Abgase,
dicke Regentropfen oder Schneeflocken, Regenwasser auf Straßenbelag usw.)
●Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Leitplanke, Wand usw.,
welche im Erkennungsbe reich erfasst wird,
klein ist

353
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

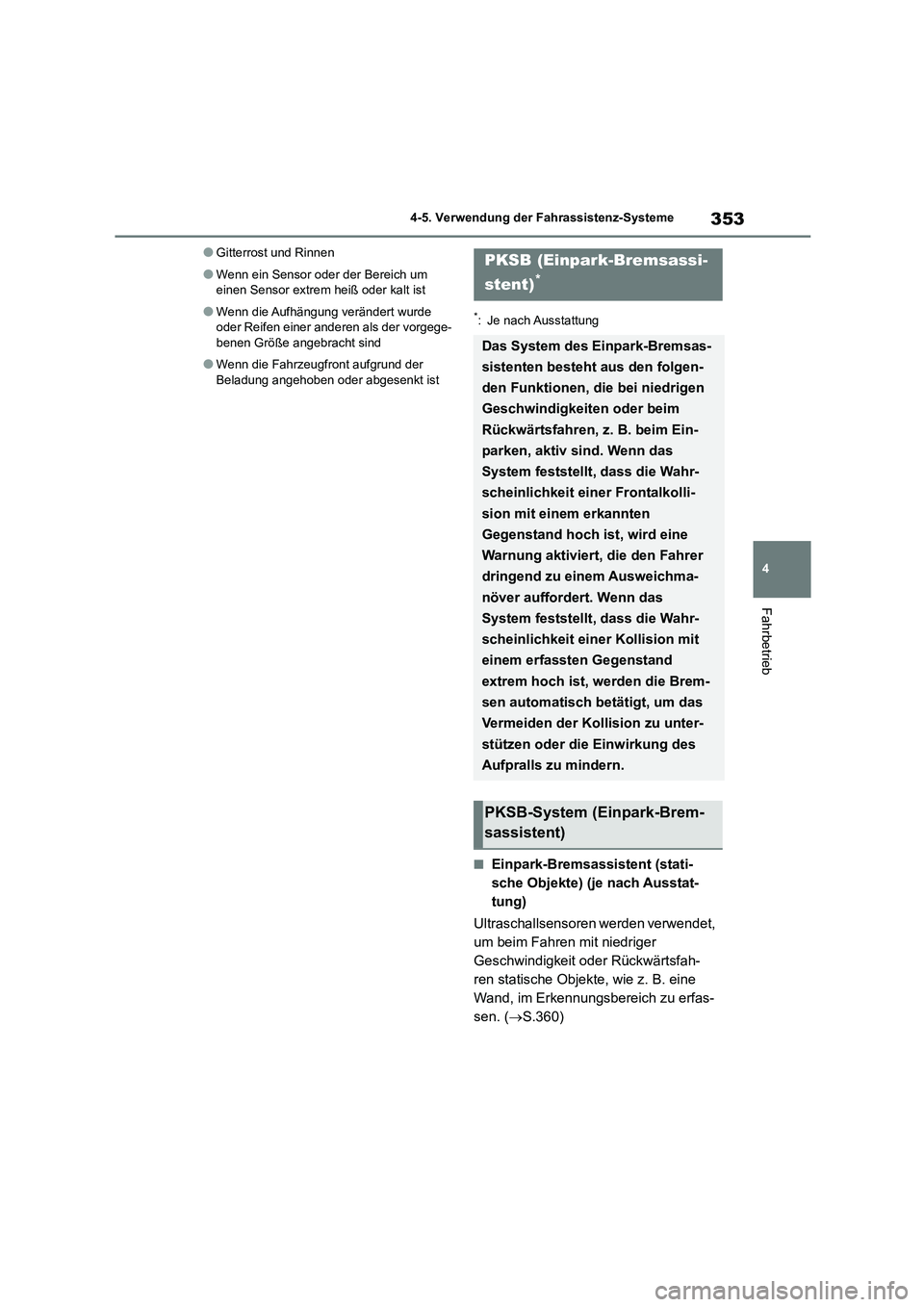

●Gitterrost und Rinnen
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege- benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
*: Je nach Ausstattung
■Einpark-Bremsassistent (stati-
sche Objekte) (je nach Ausstat-
tung)
Ultraschallsensoren werden verwendet,
um beim Fahren mit niedriger
Geschwindigkeit oder Rückwärtsfah-
ren statische Objekte, wie z. B. eine
Wand, im Erkennungsbereich zu erfas-
sen. ( S.360)
PKSB (Einpark-Bremsassi-
stent)*
Das System des Einpark-Bremsas-
sistenten besteht aus den folgen-
den Funktionen, die bei niedrigen
Geschwindigkeiten oder beim
Rückwärtsfahren, z. B. beim Ein-
parken, aktiv sind. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Frontalkolli-
sion mit einem erkannten
Gegenstand hoch ist, wird eine
Warnung aktiviert, die den Fahrer
dringend zu einem Ausweichma-
növer auffordert. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Kollision mit
einem erfassten Gegenstand
extrem hoch ist, werden die Brem-
sen automatisch betätigt, um das
Vermeiden der Kollision zu unter-
stützen oder die Einwirkung des
Aufpralls zu mindern.
PKSB-System (Einpark-Brem-
sassistent)

3544-5. Verwendung der Fahrassistenz-Systeme

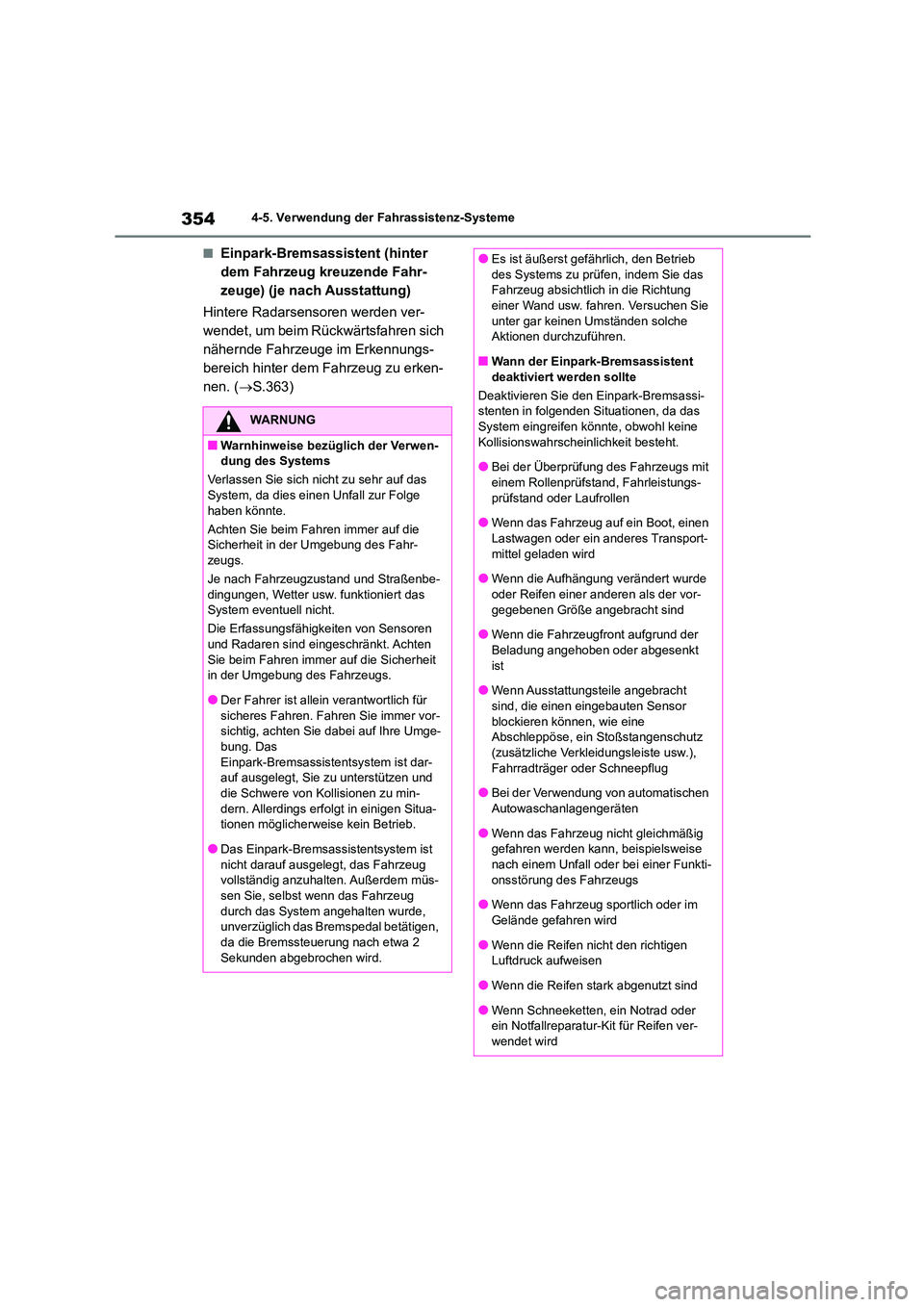

■Einpark-Bremsassistent (hinter
dem Fahrzeug kreuzende Fahr-
zeuge) (je nach Ausstattung)
Hintere Radarsensoren werden ver-
wendet, um beim Rückwärtsfahren sich
nähernde Fahrzeuge im Erkennungs-
bereich hinter dem Fahrzeug zu erken-
nen. ( S.363)
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Verlassen Sie sich nicht zu sehr auf das
System, da dies einen Unfall zur Folge haben könnte.
Achten Sie beim Fahren immer auf die
Sicherheit in der Umgebung des Fahr-
zeugs.
Je nach Fahrzeugzustand und Straßenbe- dingungen, Wetter usw. funktioniert das
System eventuell nicht.
Die Erfassungsfähigkeiten von Sensoren
und Radaren sind eingeschränkt. Achten Sie beim Fahren immer auf die Sicherheit
in der Umgebung des Fahrzeugs.
●Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung. Das
Einpark-Bremsassistentsystem ist dar- auf ausgelegt, Sie zu unterstützen und
die Schwere von Kollisionen zu min-
dern. Allerdings erfolgt in einigen Situa- tionen möglicherweise kein Betrieb.
●Das Einpark-Bremsassistentsystem ist
nicht darauf ausgelegt, das Fahrzeug vollständig anzuhalten. Außerdem müs-
sen Sie, selbst wenn das Fahrzeug
durch das System angehalten wurde, unverzüglich das Bremspedal betätigen,
da die Bremssteuerung nach etwa 2
Sekunden abgebrochen wird.
●Es ist äußerst gefährlich, den Betrieb
des Systems zu prüfen, indem Sie das
Fahrzeug absichtlich in die Richtung einer Wand usw. fahren. Versuchen Sie
unter gar keinen Umständen solche
Aktionen durchzuführen.
■Wann der Einpark-Bremsassistent
deaktiviert werden sollte
Deaktivieren Sie den Einpark-Bremsassi-
stenten in folgenden Situationen, da das
System eingreifen könnte, obwohl keine Kollisionswahrscheinlichkeit besteht.
●Bei der Überprüfung des Fahrzeugs mit
einem Rollenprüfstand, Fahrleistungs- prüfstand oder Laufrollen
●Wenn das Fahrzeug auf ein Boot, einen
Lastwagen oder ein anderes Transport- mittel geladen wird
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vor- gegebenen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Wenn Ausstattungsteile angebracht
sind, die einen eingebauten Sensor blockieren können, wie eine
Abschleppöse, ein Stoßstangenschutz
(zusätzliche Verkleidungsleiste usw.), Fahrradträger oder Schneepflug
●Bei der Verwendung von automatischen
Autowaschanlagengeräten
●Wenn das Fahrzeug nicht gleichmäßig
gefahren werden kann, beispielsweise
nach einem Unfall oder bei einer Funkti- onsstörung des Fahrzeugs
●Wenn das Fahrzeug sportlich oder im
Gelände gefahren wird
●Wenn die Reifen nicht den richtigen
Luftdruck aufweisen
●Wenn die Reifen stark abgenutzt sind
●Wenn Schneeketten, ein Notrad oder
ein Notfallreparatur-Kit für Reifen ver-
wendet wird

355
4
4-5. Verwendung der Fahrassistenz-Systeme

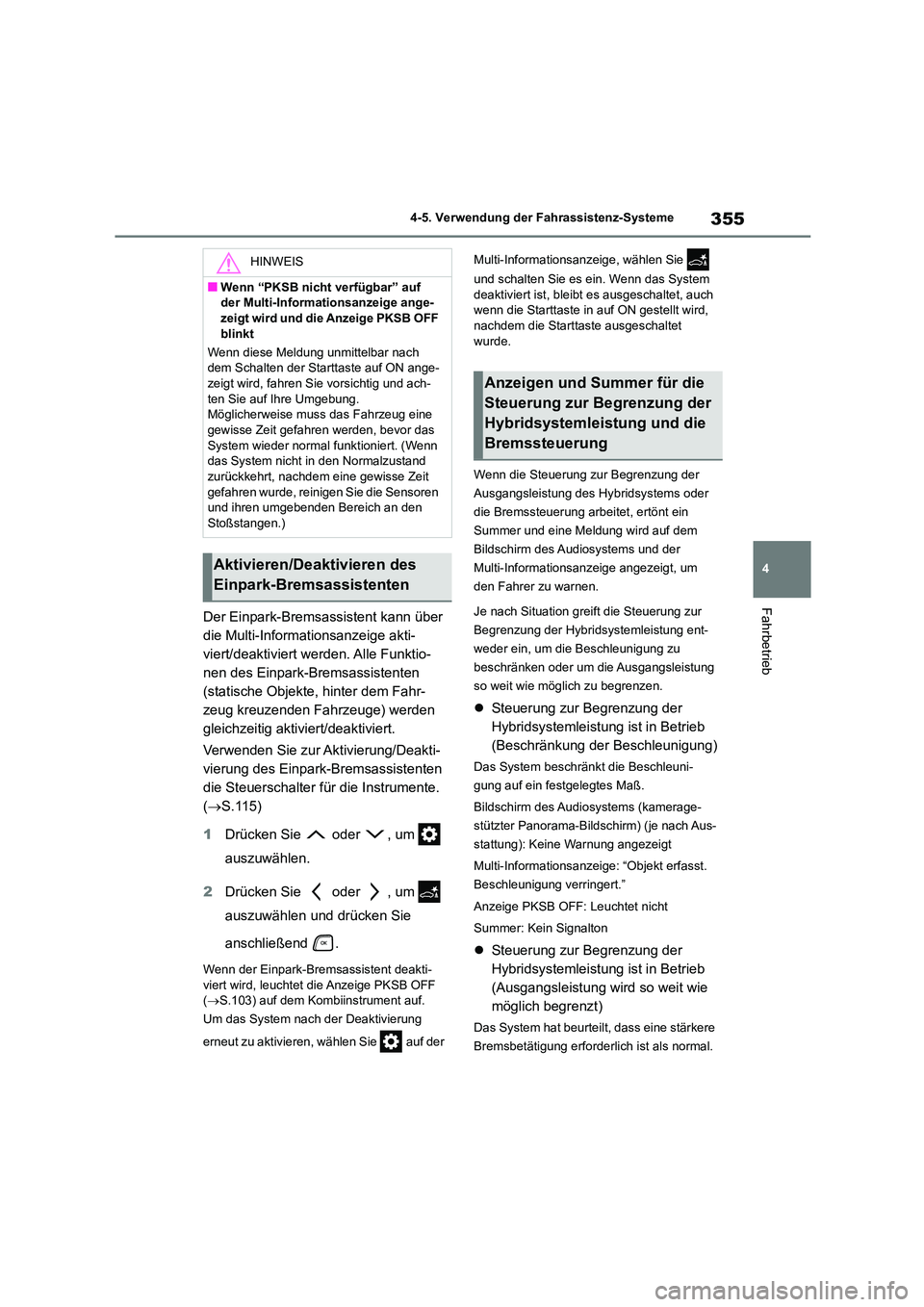

FahrbetriebDer Einpark-Bremsassistent kann über
die Multi-Informationsanzeige akti-
viert/deaktiviert werden. Alle Funktio-
nen des Einpark-Bremsassistenten
(statische Objekte, hinter dem Fahr-
zeug kreuzenden Fahrzeuge) werden
gleichzeitig aktiviert/deaktiviert.
Verwenden Sie zur Aktivierung/Deakti-
vierung des Einpark-Bremsassistenten
die Steuerschalter für die Instrumente.
( S.115)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn der Einpark-Bremsassistent deakti- viert wird, leuchtet die Anzeige PKSB OFF
( S.103) auf dem Kombiinstrument auf.
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie auf der
Multi-Informationsanzeige, wählen Sie
und schalten Sie es ein. Wenn das System
deaktiviert ist, bleibt es ausgeschaltet, auch wenn die Starttaste in auf ON gestellt wird,
nachdem die Starttaste ausgeschaltet
wurde.
Wenn die Steuerung zur Begrenzung der
Ausgangsleistung des Hybridsystems oder
die Bremssteuerung arbeitet, ertönt ein
Summer und eine Meldung wird auf dem
Bildschirm des Audiosystems und der
Multi-Informationsanzeige angezeigt, um
den Fahrer zu warnen.
Je nach Situation greift die Steuerung zur
Begrenzung der Hybridsystemleistung ent-
weder ein, um die Beschleunigung zu
beschränken oder um die Ausgangsleistung
so weit wie möglich zu begrenzen.
 Steuerung zur Begrenzung der
Hybridsystemleistung ist in Betrieb
(Beschränkung der Beschleunigung)
Das System beschränkt die Beschleuni-
gung auf ein festgelegtes Maß.
Bildschirm des Audi osystems (kamerage-
stützter Panorama-Bildschirm) (je nach Aus-
stattung): Keine Warnung angezeigt
Multi-Informationsanzeige: “Objekt erfasst.
Beschleunigung verringert.”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kein Signalton
 Steuerung zur Begrenzung der
Hybridsystemleistung ist in Betrieb
(Ausgangsleistung wird so weit wie
möglich begrenzt)
Das System hat beurteilt, dass eine stärkere
Bremsbetätigung erforderlich ist als normal.
HINWEIS
■Wenn “PKSB nicht verfügbar” auf
der Multi-Informat ionsanzeige ange-
zeigt wird und die Anzeige PKSB OFF blinkt
Wenn diese Meldung unmittelbar nach
dem Schalten der Starttaste auf ON ange-
zeigt wird, fahren Sie vorsichtig und ach- ten Sie auf Ihre Umgebung.
Möglicherweise muss das Fahrzeug eine
gewisse Zeit gefahren werden, bevor das System wieder normal funktioniert. (Wenn
das System nicht in den Normalzustand
zurückkehrt, nachdem eine gewisse Zeit gefahren wurde, reinigen Sie die Sensoren
und ihren umgebenden Bereich an den
Stoßstangen.)
Aktivieren/Deaktivieren des
Einpark-Bremsassistenten
Anzeigen und Summer für die
Steuerung zur Begrenzung der
Hybridsystemleistung und die
Bremssteuerung

3564-5. Verwendung der Fahrassistenz-Systeme
Bildschirm des Audi osystems (kamerage-
stützter Panorama-Bildschirm) (je nach Aus-
stattung): “BREMSEN!”
Multi-Informationsanzeige/Head-up-Display
(je nach Ausstattung): “BREMSEN!”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kurzer Piepton
 Bremssteuerung ist in Betrieb
Das System hat beurteilt, dass eine Not-
bremsung erforderlich ist.
Bildschirm des Audi osystems (kamerage-
stützter Panorama-Bildschirm) (je nach Aus-
stattung): “BREMSEN!”
Multi-Informationsanzeige/Head-up-Display
(je nach Ausstattung): “BREMSEN!”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kurzer Piepton
 Fahrzeug durch den Betrieb des
Systems angehalten
Das Fahrzeug wurde durch den Betrieb der
Bremssteuerung angehalten.
Bildschirm des Audi osystems (kamerage-
stützter Panorama-Bildschirm) (je nach Aus-
stattung): “Bremspedal treten”
Multi-Informationsanzeige/Head-up-Display
(je nach Ausstattung): “Bremse betätigen.”
(Wenn das Gaspedal nicht betätigt wird, wird
“Bremspedal treten” angezeigt.)
Anzeige PKSB OFF: Leuchtet
Summer: Kurzer Piepton
Wenn der Einpark-Bremsassistent erkennt, dass die Möglichkeit einer Kollision mit
einem erfassten Objekt best eht, wird die Ausgangsleistung des Hybridsystems
begrenzt, um jegliche Erhöhung der Fahr zeuggeschwindigkeit zu hemmen. (Steue-
rung zur Begrenzung der Hybridsystemleistung: Siehe Abbildung 2.)
Zudem werden die Bremsen automatisch betätigt, um die Fahrzeuggeschwindigkeit
zu reduzieren, wenn das Gaspedal weiter durchgedrückt wird. (Bremssteuerung:
Siehe Abbildung 3.)

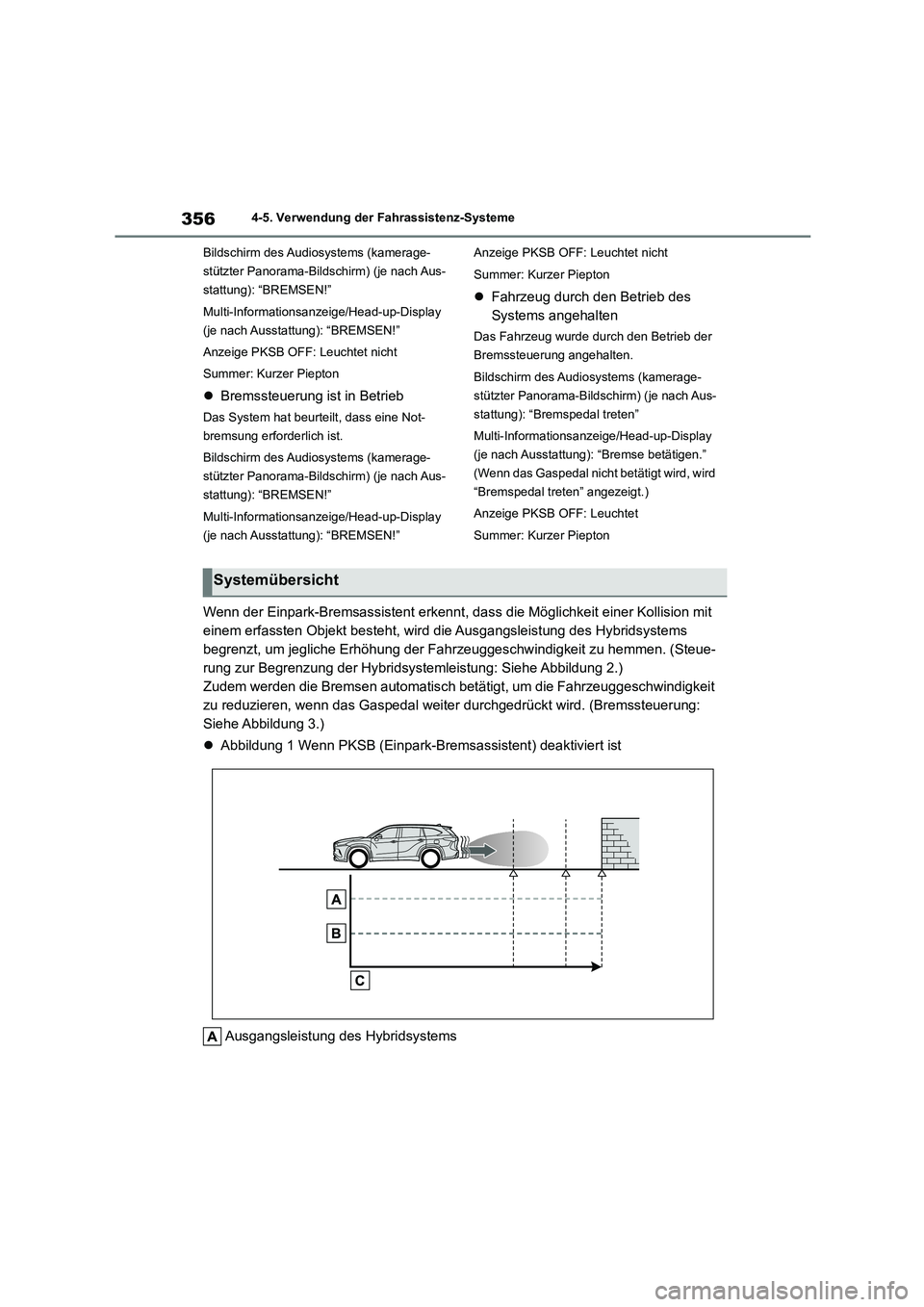

 Abbildung 1 Wenn PKSB (Einpark-Bremsassistent) deaktiviert ist
Ausgangsleistung des Hybridsystems
Systemübersicht

357
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Bremskraft
Zeit

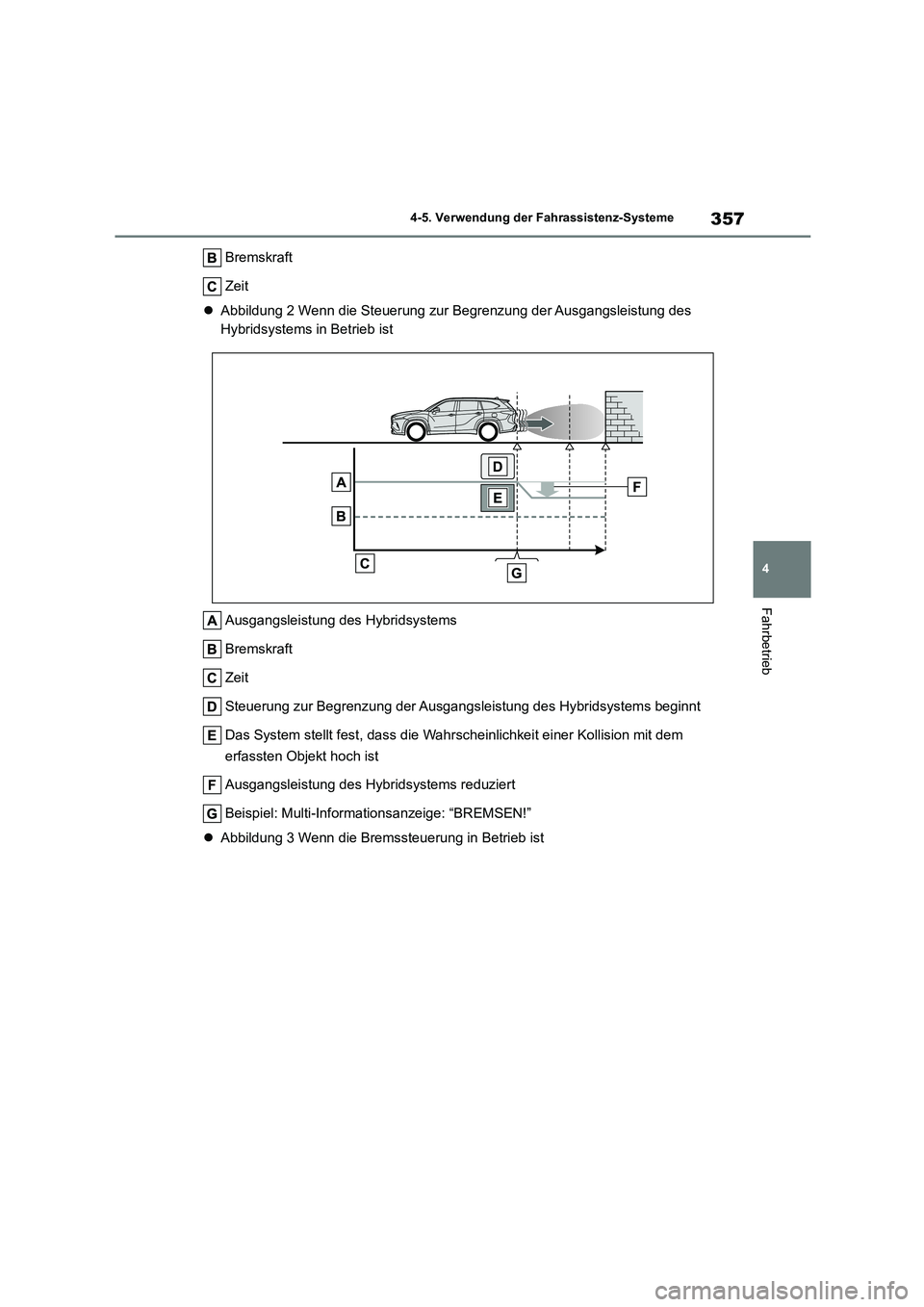

 Abbildung 2 Wenn die Steuerung zur Begrenzung der Ausgangsleistung des
Hybridsystems in Betrieb ist
Ausgangsleistung des Hybridsystems
Bremskraft
Zeit
Steuerung zur Begr enzung der Ausgangsleistung des Hybridsystems beginnt
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Ausgangsleistung des Hybridsystems reduziert
Beispiel: Multi-Informationsanzeige: “BREMSEN!”

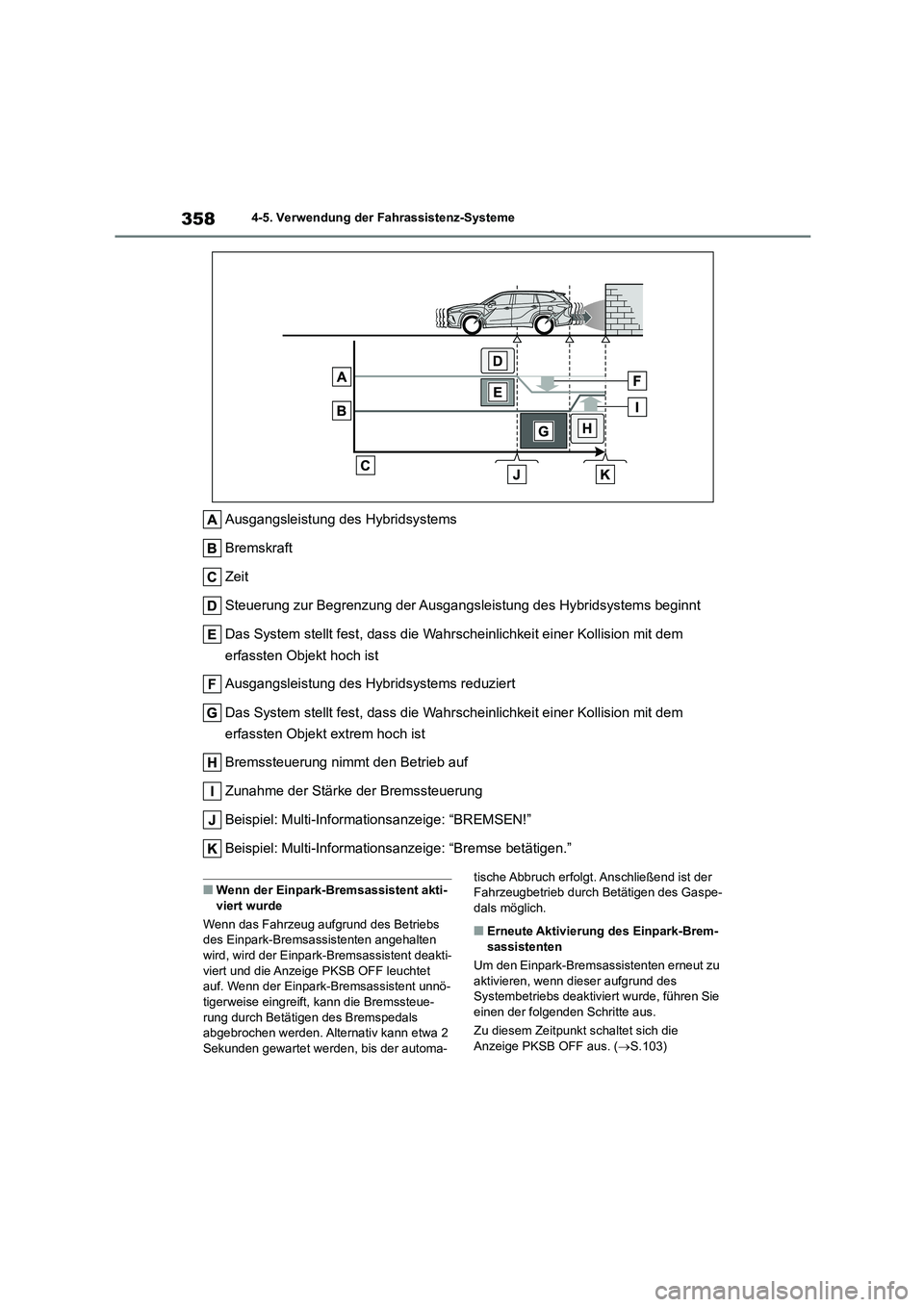

 Abbildung 3 Wenn die Bremssteuerung in Betrieb ist

3584-5. Verwendung der Fahrassistenz-Systeme
Ausgangsleistung des Hybridsystems
Bremskraft
Zeit
Steuerung zur Begr enzung der Ausgangsleistung des Hybridsystems beginnt
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Ausgangsleistung des Hybridsystems reduziert
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt extrem hoch ist
Bremssteuerung nimmt den Betrieb auf
Zunahme der Stärke der Bremssteuerung
Beispiel: Multi-Informationsanzeige: “BREMSEN!”
Beispiel: Multi-Informationsanzeige: “Bremse betätigen.”
■Wenn der Einpark-Bremsassistent akti-
viert wurde
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsassistenten angehalten
wird, wird der Einpark -Bremsassistent deakti-
viert und die Anzeige PKSB OFF leuchtet auf. Wenn der Einpark-Bremsassistent unnö-
tigerweise eingreift, kann die Bremssteue-
rung durch Betätigen des Bremspedals abgebrochen werden. Alternativ kann etwa 2
Sekunden gewartet werden, bis der automa-
tische Abbruch erfolgt. Anschließend ist der
Fahrzeugbetrieb durch Betätigen des Gaspe- dals möglich.
■Erneute Aktivierung des Einpark-Brem-
sassistenten
Um den Einpark-Bremsassistenten erneut zu
aktivieren, wenn dieser aufgrund des Systembetriebs deaktivier t wurde, führen Sie
einen der folgenden Schritte aus.
Zu diesem Zeitpunkt schaltet sich die
Anzeige PKSB OFF aus. ( S.103)
