Page 331 of 606

329
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum

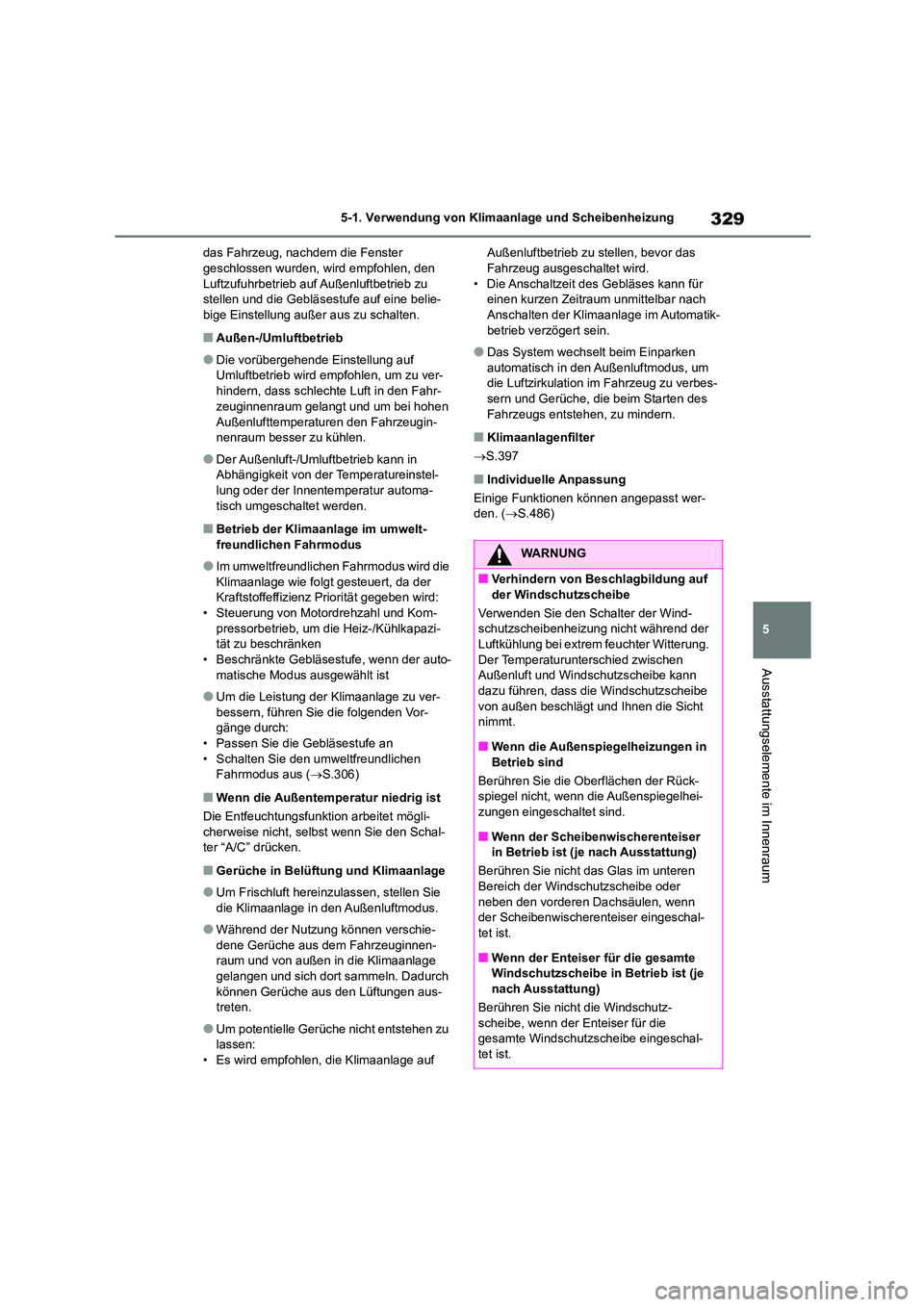

das Fahrzeug, nachdem die Fenster geschlossen wurden, wird empfohlen, den
Luftzufuhrbetrieb auf Außenluftbetrieb zu
stellen und die Gebläsestufe auf eine belie- bige Einstellung außer aus zu schalten.
■Außen-/Umluftbetrieb
●Die vorübergehende Einstellung auf Umluftbetrieb wird empfohlen, um zu ver-
hindern, dass schlechte Luft in den Fahr-
zeuginnenraum gelangt und um bei hohen
Außenlufttemperaturen den Fahrzeugin- nenraum besser zu kühlen.
●Der Außenluft-/Umluftbetrieb kann in Abhängigkeit von der Temperatureinstel-
lung oder der Innentemperatur automa-
tisch umgeschaltet werden.
■Betrieb der Klimaanlage im umwelt- freundlichen Fahrmodus
●Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, da der
Kraftstoffeffizienz Priorität gegeben wird:
• Steuerung von Motordrehzahl und Kom- pressorbetrieb, um die Heiz-/Kühlkapazi-
tät zu beschränken
• Beschränkte Gebläsestufe, wenn der auto- matische Modus ausgewählt ist
●Um die Leistung der Klimaanlage zu ver-bessern, führen Sie die folgenden Vor-
gänge durch:
• Passen Sie die Gebläsestufe an • Schalten Sie den umweltfreundlichen
Fahrmodus aus ( S.306)
■Wenn die Außentemperatur niedrig ist
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn Sie den Schal- ter “A/C” drücken.
■Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie die Klimaanlage in den Außenluftmodus.
●Während der Nutzung können verschie-dene Gerüche aus dem Fahrzeuginnen-
raum und von außen in die Klimaanlage
gelangen und sich dort sammeln. Dadurch können Gerüche aus den Lüftungen aus-
treten.
●Um potentielle Gerüche nicht entstehen zu
lassen:
• Es wird empfohlen, die Klimaanlage auf
Außenluftbetrieb zu stellen, bevor das Fahrzeug ausgeschaltet wird.
• Die Anschaltzeit des Gebläses kann für
einen kurzen Zeitraum unmittelbar nach Anschalten der Klimaanlage im Automatik-
betrieb verzögert sein.
●Das System wechselt beim Einparken
automatisch in den Außenluftmodus, um
die Luftzirkulation im Fahrzeug zu verbes- sern und Gerüche, die beim Starten des
Fahrzeugs entstehen, zu mindern.
■Klimaanlagenfilter
S.397
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.486)
WARNUNG
■Verhindern von Beschlagbildung auf der Windschutzscheibe
Verwenden Sie den Schalter der Wind-
schutzscheibenheizung nicht während der
Luftkühlung bei extrem feuchter Witterung. Der Temperaturunterschied zwischen
Außenluft und Windschutzscheibe kann
dazu führen, dass die Windschutzscheibe
von außen beschlägt und Ihnen die Sicht nimmt.
■Wenn die Außenspiegelheizungen in
Betrieb sind
Berühren Sie die Oberflächen der Rück- spiegel nicht, wenn die Außenspiegelhei-
zungen eingeschaltet sind.
■Wenn der Scheibenwischerenteiser in Betrieb ist (je nach Ausstattung)
Berühren Sie nicht das Glas im unteren
Bereich der Windschutzscheibe oder
neben den vorderen Dachsäulen, wenn der Scheibenwischerenteiser eingeschal-
tet ist.
■Wenn der Enteiser für die gesamte Windschutzscheibe in Betrieb ist (je
nach Ausstattung)
Berühren Sie nicht die Windschutz-
scheibe, wenn der Enteiser für die gesamte Windschutzscheibe eingeschal-
tet ist.
Page 332 of 606

3305-1. Verwendung von Klimaanlage und Scheibenheizung

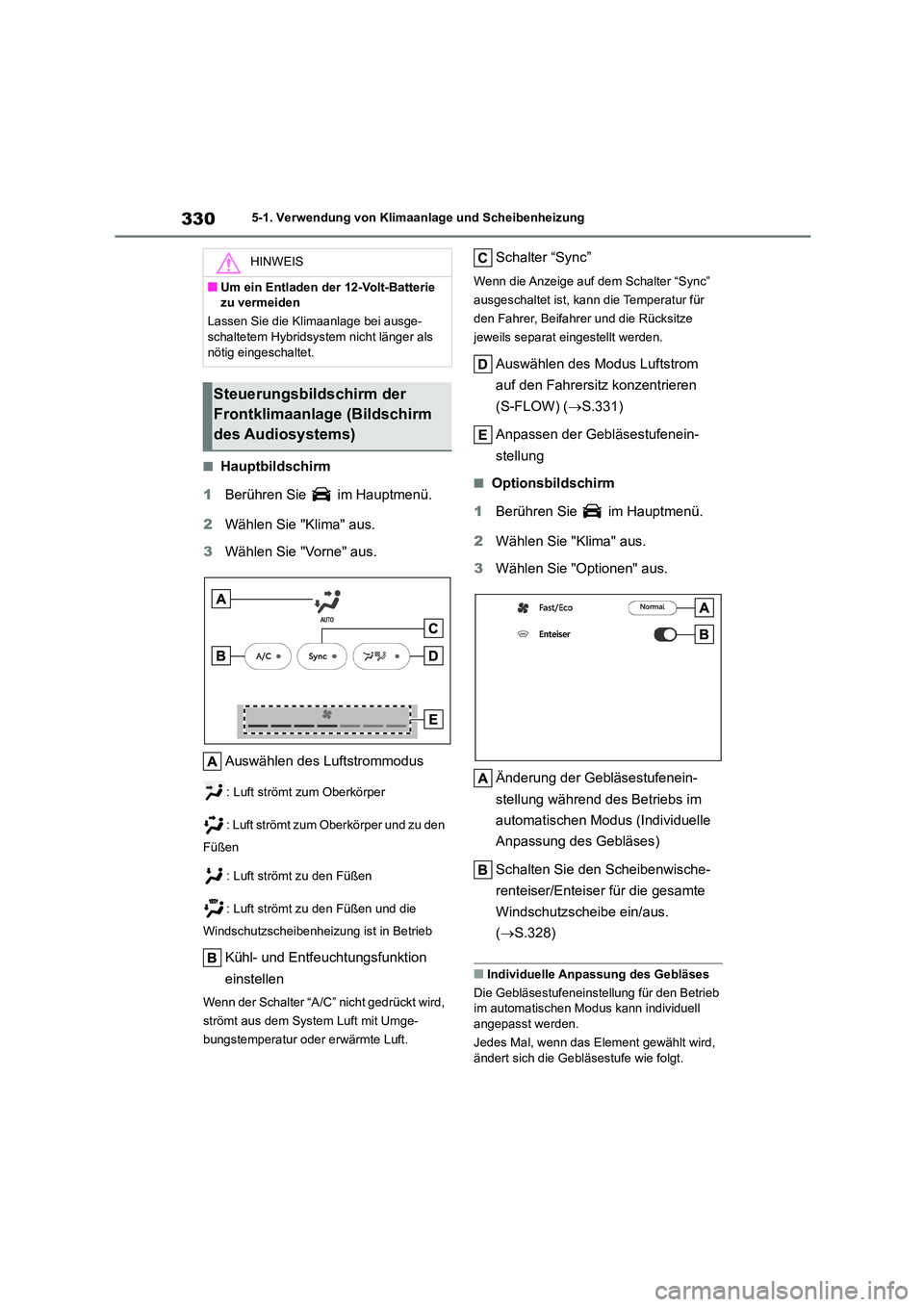

■Hauptbildschirm
1 Berühren Sie im Hauptmenü.
2 Wählen Sie "Klima" aus.
3 Wählen Sie "Vorne" aus.
Auswählen des Luftstrommodus
: Luft strömt zum Oberkörper
: Luft strömt zum Oberkörper und zu den
Füßen
: Luft strömt zu den Füßen
: Luft strömt zu den Füßen und die
Windschutzscheibenheizung ist in Betrieb
Kühl- und Entfeuchtungsfunktion
einstellen
Wenn der Schalter “A/C” nicht gedrückt wird,
strömt aus dem System Luft mit Umge-
bungstemperatur oder erwärmte Luft.
Schalter “Sync”
Wenn die Anzeige auf dem Schalter “Sync”
ausgeschaltet ist, kann die Temperatur für
den Fahrer, Beifahrer und die Rücksitze
jeweils separat eingestellt werden.
Auswählen des Modus Luftstrom
auf den Fahrersitz konzentrieren
(S-FLOW) ( S.331)
Anpassen der Gebläsestufenein-
stellung
■Optionsbildschirm
1 Berühren Sie im Hauptmenü.
2 Wählen Sie "Klima" aus.
3 Wählen Sie "Optionen" aus.
Änderung der Gebläsestufenein-
stellung während des Betriebs im
automatischen Modus (Individuelle
Anpassung des Gebläses)
Schalten Sie den Scheibenwische-
renteiser/Enteiser für die gesamte
Windschutzscheibe ein/aus.
( S.328)
■Individuelle Anpassung des Gebläses
Die Gebläsestufeneins tellung für den Betrieb
im automatischen Mo dus kann individuell
angepasst werden.
Jedes Mal, wenn das Element gewählt wird, ändert sich die Gebläsestufe wie folgt.
HINWEIS
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Lassen Sie die Klimaanlage bei ausge-
schaltetem Hybridsystem nicht länger als nötig eingeschaltet.
Steuerungsbildschirm der
Frontklimaanlage (Bildschirm
des Audiosystems)
Page 333 of 606

331
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum

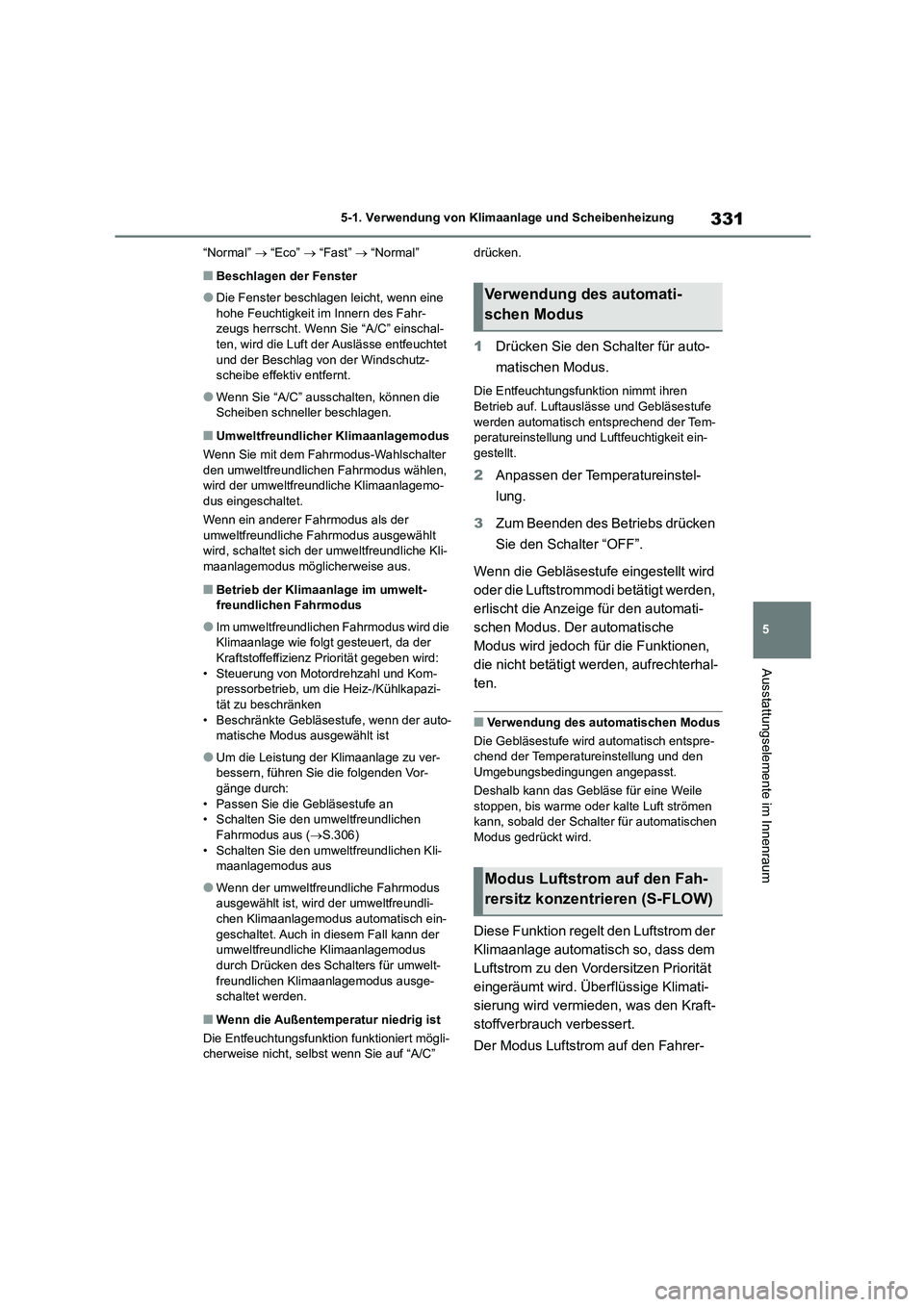

“Normal” “Eco” “Fast” “Normal”
■Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine
hohe Feuchtigkeit im Innern des Fahr- zeugs herrscht. Wenn Sie “A/C” einschal-
ten, wird die Luft der Auslässe entfeuchtet
und der Beschlag von der Windschutz- scheibe effektiv entfernt.
●Wenn Sie “A/C” ausschalten, können die Scheiben schneller beschlagen.
■Umweltfreundlicher Klimaanlagemodus
Wenn Sie mit dem Fahrmodus-Wahlschalter den umweltfreundlichen Fahrmodus wählen,
wird der umweltfreundliche Klimaanlagemo-
dus eingeschaltet.
Wenn ein anderer Fahrmodus als der umweltfreundliche Fahrmodus ausgewählt
wird, schaltet sich der umweltfreundliche Kli-
maanlagemodus möglicherweise aus.
■Betrieb der Klimaanlage im umwelt- freundlichen Fahrmodus
●Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, da der
Kraftstoffeffizienz Priorität gegeben wird:
• Steuerung von Motordrehzahl und Kom- pressorbetrieb, um die Heiz-/Kühlkapazi-
tät zu beschränken
• Beschränkte Gebläsestufe, wenn der auto- matische Modus ausgewählt ist
●Um die Leistung der Klimaanlage zu ver-bessern, führen Sie die folgenden Vor-
gänge durch:
• Passen Sie die Gebläsestufe an • Schalten Sie den umweltfreundlichen
Fahrmodus aus ( S.306)
• Schalten Sie den umweltfreundlichen Kli- maanlagemodus aus
●Wenn der umweltfreundliche Fahrmodus ausgewählt ist, wird der umweltfreundli-
chen Klimaanlagemodus automatisch ein-
geschaltet. Auch in diesem Fall kann der umweltfreundliche Klimaanlagemodus
durch Drücken des Schalters für umwelt-
freundlichen Klimaanlagemodus ausge- schaltet werden.
■Wenn die Außentemperatur niedrig ist
Die Entfeuchtungsfunktion funktioniert mögli-
cherweise nicht, selbst wenn Sie auf “A/C”
drücken.
1 Drücken Sie den Schalter für auto-
matischen Modus.
Die Entfeuchtungsfunktion nimmt ihren
Betrieb auf. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der Tem- peratureinstellung und Luftfeuchtigkeit ein-
gestellt.
2 Anpassen der Temperatureinstel-
lung.
3 Zum Beenden des Betriebs drücken
Sie den Schalter “OFF”.
Wenn die Gebläsestufe eingestellt wird
oder die Luftstrommodi betätigt werden,
erlischt die Anzeige für den automati-
schen Modus. Der automatische
Modus wird jedoch für die Funktionen,
die nicht betätigt werden, aufrechterhal-
ten.
■Verwendung des automatischen Modus
Die Gebläsestufe wird automatisch entspre- chend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile
stoppen, bis warme oder kalte Luft strömen kann, sobald der Schalter für automatischen
Modus gedrückt wird.
Diese Funktion regelt den Luftstrom der
Klimaanlage automatisch so, dass dem
Luftstrom zu den Vordersitzen Priorität
eingeräumt wird. Überflüssige Klimati-
sierung wird vermieden, was den Kraft-
stoffverbrauch verbessert.
Der Modus Luftstrom auf den Fahrer-
Verwendung des automati-
schen Modus
Modus Luftstrom auf den Fah-
rersitz konzentr ieren (S-FLOW)
Page 334 of 606

3325-1. Verwendung von Klimaanlage und Scheibenheizung

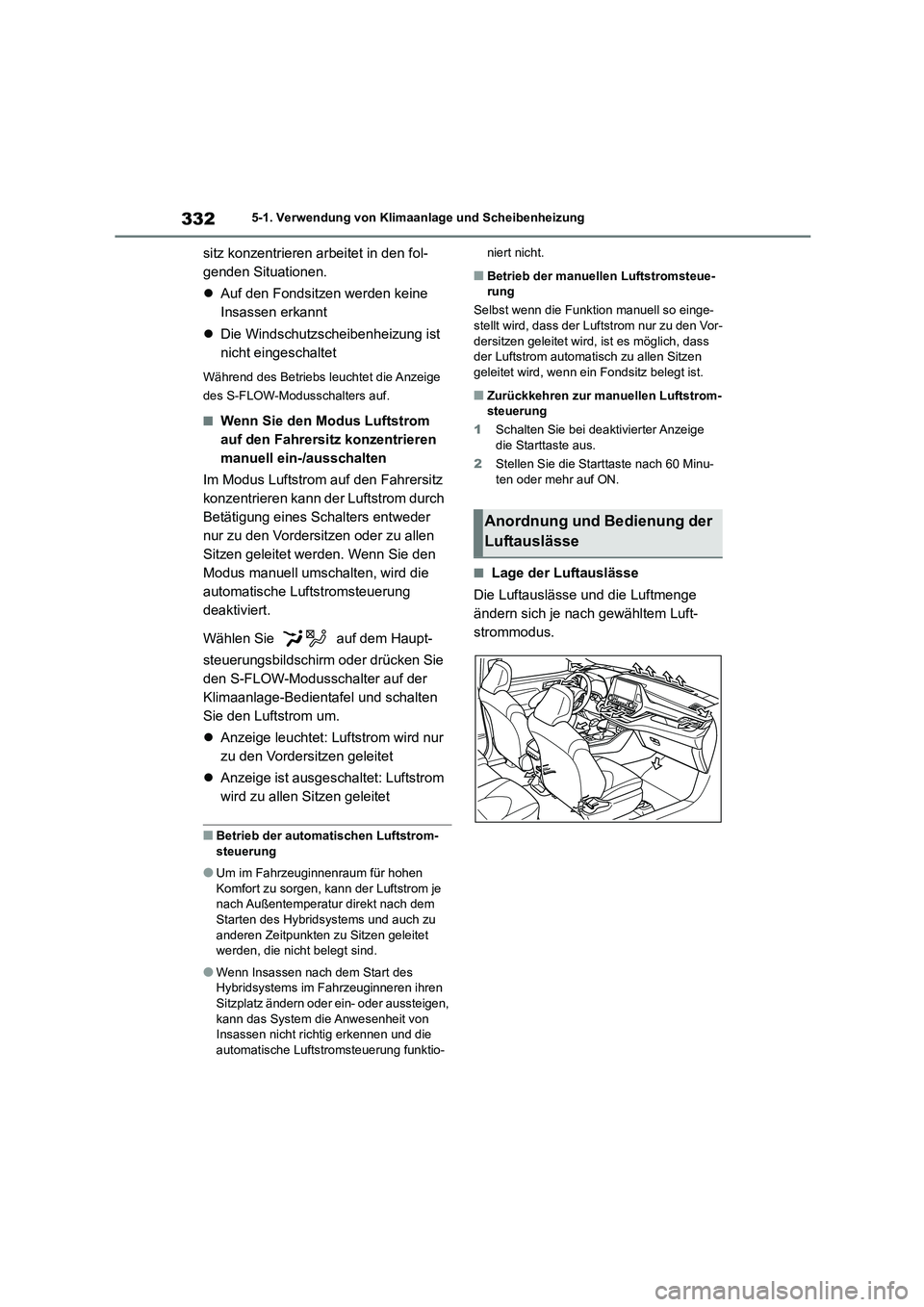

sitz konzentrieren arbeitet in den fol-
genden Situationen.
Auf den Fondsitzen werden keine
Insassen erkannt
Die Windschutzscheibenheizung ist
nicht eingeschaltet
Während des Betriebs leuchtet die Anzeige
des S-FLOW-Modusschalters auf.
■Wenn Sie den Modus Luftstrom
auf den Fahrersitz konzentrieren
manuell ein-/ausschalten
Im Modus Luftstrom auf den Fahrersitz
konzentrieren kann der Luftstrom durch
Betätigung eines Schalters entweder
nur zu den Vordersitzen oder zu allen
Sitzen geleitet werden. Wenn Sie den
Modus manuell umschalten, wird die
automatische Luftstromsteuerung
deaktiviert.
Wählen Sie auf dem Haupt-
steuerungsbildschirm oder drücken Sie
den S-FLOW-Modu sschalter auf der
Klimaanlage-Bedientafel und schalten
Sie den Luftstrom um.
Anzeige leuchtet: Luftstrom wird nur
zu den Vordersitzen geleitet
Anzeige ist ausgeschaltet: Luftstrom
wird zu allen Sitzen geleitet
■Betrieb der automatischen Luftstrom-
steuerung
●Um im Fahrzeuginnenraum für hohen
Komfort zu sorgen, kann der Luftstrom je
nach Außentemperatur direkt nach dem Starten des Hybridsystems und auch zu
anderen Zeitpunkten zu Sitzen geleitet
werden, die nicht belegt sind.
●Wenn Insassen nach dem Start des
Hybridsystems im Fahrzeuginneren ihren
Sitzplatz ändern oder ein- oder aussteigen, kann das System die Anwesenheit von
Insassen nicht richtig erkennen und die
automatische Luftstromsteuerung funktio-
niert nicht.
■Betrieb der manuellen Luftstromsteue- rung
Selbst wenn die Funktion manuell so einge-
stellt wird, dass der Luftstrom nur zu den Vor-
dersitzen geleitet wird, ist es möglich, dass der Luftstrom automatisch zu allen Sitzen
geleitet wird, wenn ein Fondsitz belegt ist.
■Zurückkehren zur manuellen Luftstrom-
steuerung
1 Schalten Sie bei deaktivierter Anzeige
die Starttaste aus.
2 Stellen Sie die Starttaste nach 60 Minu- ten oder mehr auf ON.
■Lage der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich je nach gewähltem Luft-
strommodus.
Anordnung und Bedienung der
Luftauslässe
Page 335 of 606

333
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum

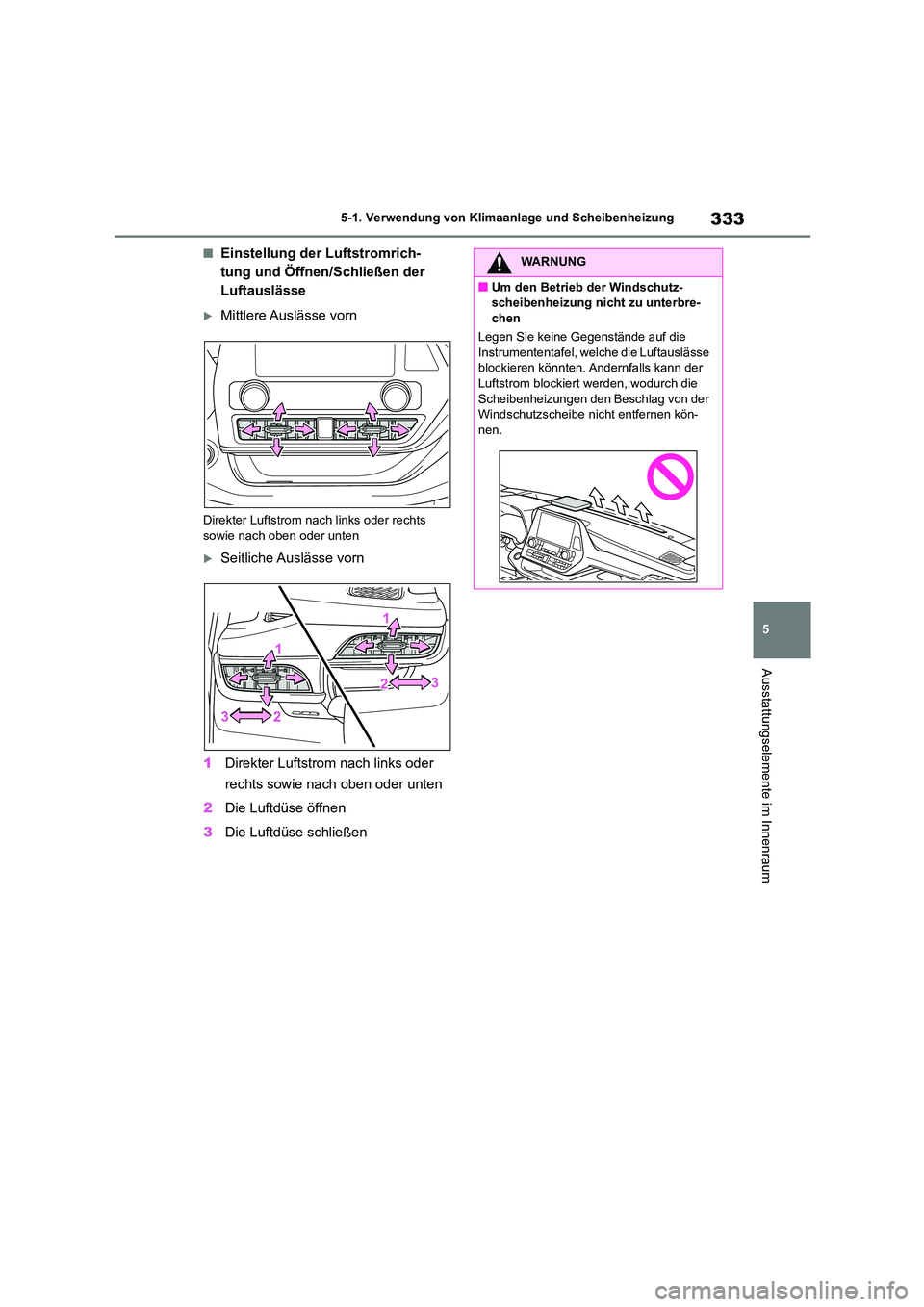

■Einstellung der Luftstromrich-
tung und Öffnen/Schließen der
Luftauslässe
Mittlere Auslässe vorn
Direkter Luftstrom nach links oder rechts
sowie nach oben oder unten
Seitliche Auslässe vorn
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse öffnen
3 Die Luftdüse schließen
WARNUNG
■Um den Betrieb der Windschutz-
scheibenheizung nicht zu unterbre-
chen
Legen Sie keine Gegenstände auf die Instrumententafel, welche die Luftauslässe
blockieren könnten. Andernfalls kann der
Luftstrom blockiert werden, wodurch die Scheibenheizungen den Beschlag von der
Windschutzscheibe nicht entfernen kön-
nen.

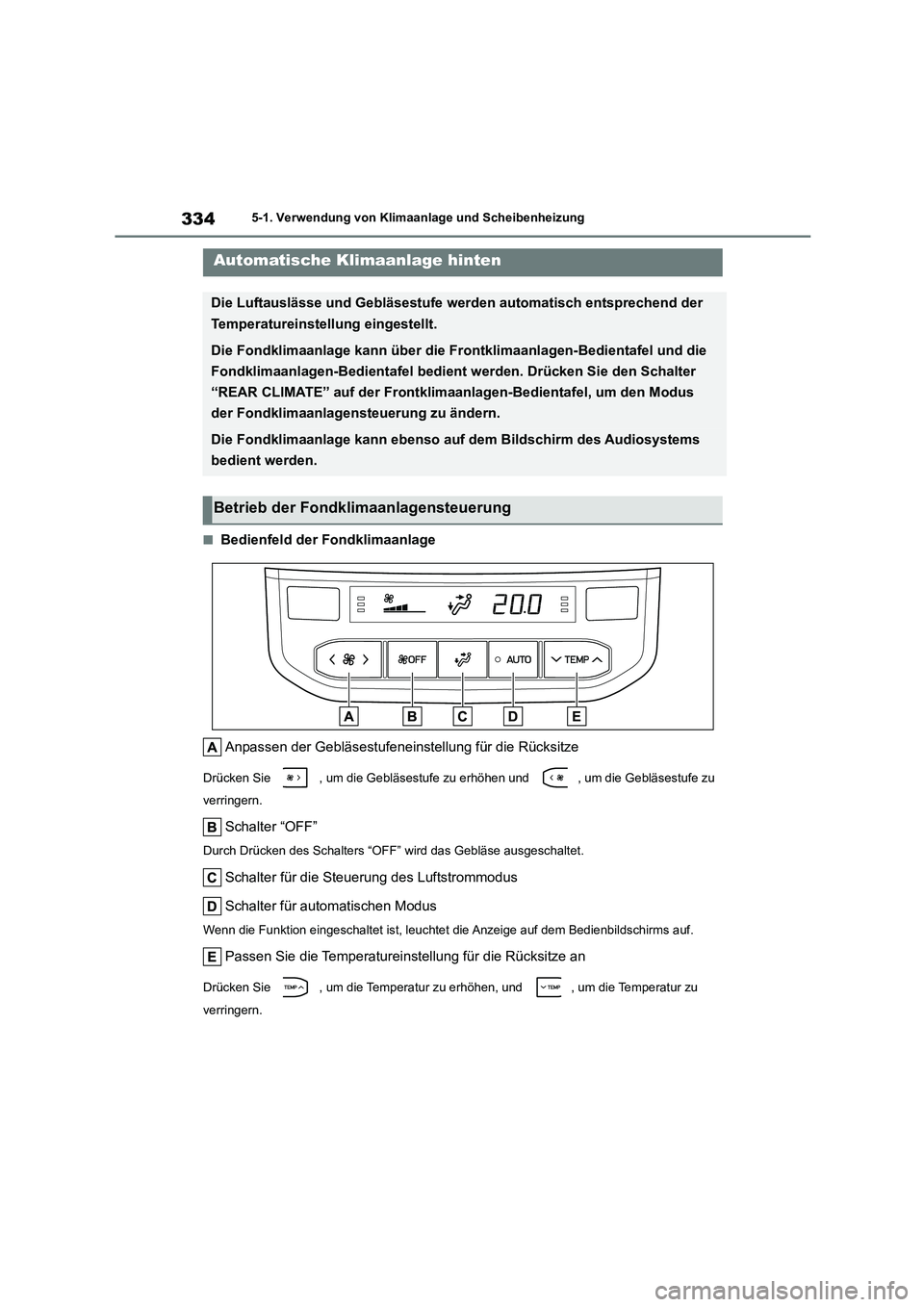

Page 336 of 606

3345-1. Verwendung von Klimaanlage und Scheibenheizung
■Bedienfeld der Fondklimaanlage
Anpassen der Gebläsestufeneinstellung für die Rücksitze
Drücken Sie , um die Gebläsestufe zu erhöhen und , um die Gebläsestufe zu
verringern.
Schalter “OFF”
Durch Drücken des Schalters “OFF” wird das Gebläse ausgeschaltet.
Schalter für die Steuerung des Luftstrommodus
Schalter für automatischen Modus
Wenn die Funktion eingeschaltet ist, leuchtet die Anzeige auf dem Bedienbildschirms auf.
Passen Sie die Temperatureinstellung für die Rücksitze an
Drücken Sie , um die Temperatur zu erhöhen, und , um die Temperatur zu
verringern.
Automatische Klimaanlage hinten
Die Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung eingestellt.
Die Fondklimaanlage kann über die Frontklimaanlagen-Bedientafel und die
Fondklimaanlagen-Bedientafel bedient werden. Drücken Sie den Schalter
“REAR CLIMATE” auf der Frontklimaanlagen-Bedientafel, um den Modus
der Fondklimaanlagensteuerung zu ändern.
Die Fondklimaanlage kann ebenso auf dem Bildschirm des Audiosystems
bedient werden.
Betrieb der Fondklimaanlagensteuerung
Page 337 of 606

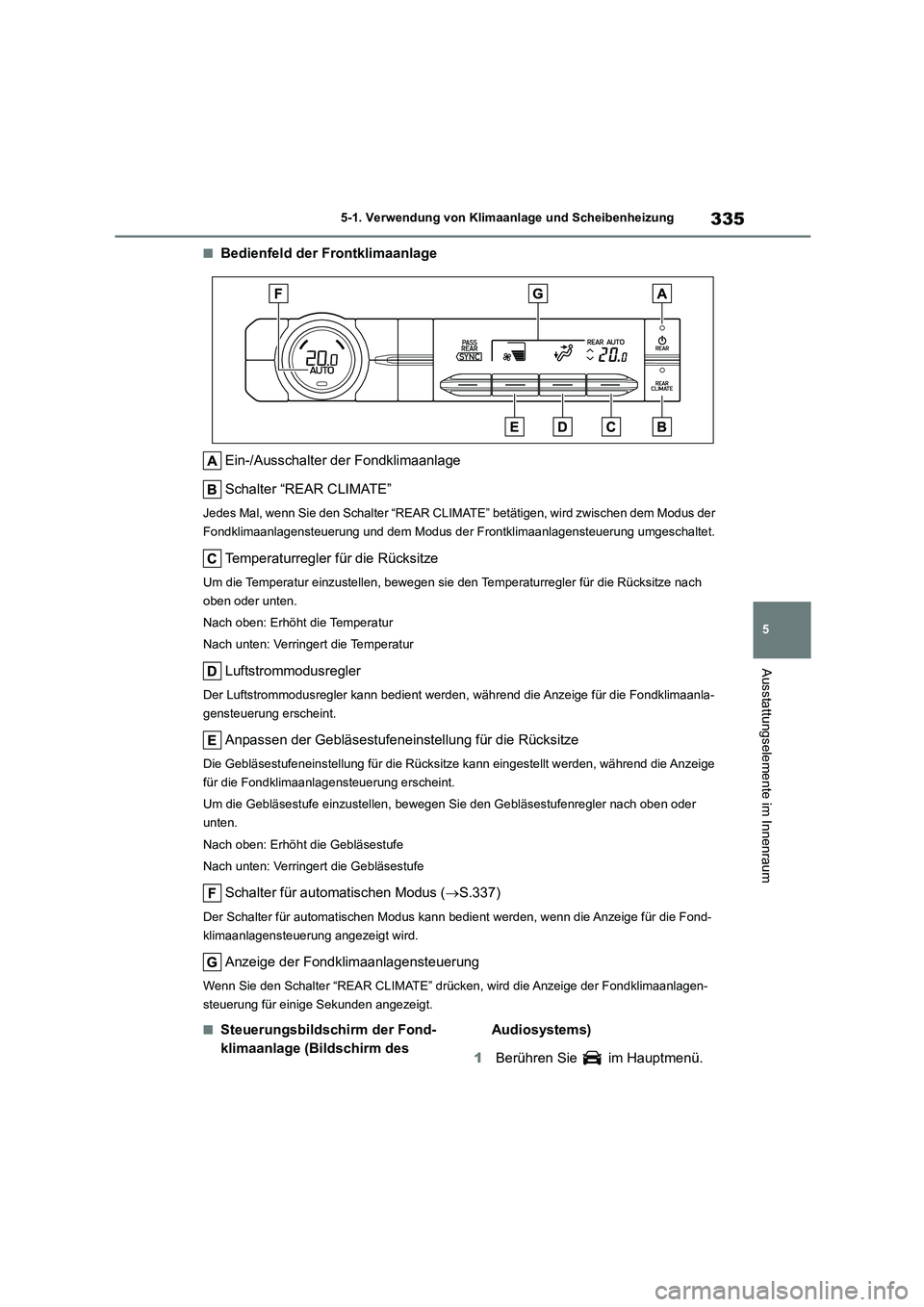

335
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
■Bedienfeld der Frontklimaanlage
Ein-/Ausschalter der Fondklimaanlage
Schalter “REAR CLIMATE”
Jedes Mal, wenn Sie den Schalter “REAR CLIMATE” betätigen, wird zwischen dem Modus der
Fondklimaanlagensteuerung und dem Modus de r Frontklimaanlagensteuerung umgeschaltet.
Temperaturregler für die Rücksitze
Um die Temperatur einzustellen, bewegen sie den Temperaturregler für die Rücksitze nach
oben oder unten.
Nach oben: Erhöht die Temperatur
Nach unten: Verringert die Temperatur
Luftstrommodusregler
Der Luftstrommodusregler kann bedient werden, während die Anzeige für die Fondklimaanla-
gensteuerung erscheint.
Anpassen der Gebläsestufeneinstellung für die Rücksitze
Die Gebläsestufeneinstellung für die Rücksitze kann eingestellt werden, während die Anzeige
für die Fondklimaanlagensteuerung erscheint.
Um die Gebläsestufe einz ustellen, bewegen Sie den Gebläsestufenregler nach oben oder
unten.
Nach oben: Erhöht die Gebläsestufe
Nach unten: Verringert die Gebläsestufe
Schalter für automatischen Modus ( S.337)
Der Schalter für automatischen Modus kann bedient werden, wenn die Anzeige für die Fond-
klimaanlagensteuerung angezeigt wird.
Anzeige der Fondklimaanlagensteuerung
Wenn Sie den Schalter “REAR CLIMATE” drücken, wird die Anzeige der Fondklimaanlagen-
steuerung für einige Sekunden angezeigt.
■Steuerungsbildschirm der Fond-
klimaanlage (Bildschirm des
Audiosystems)
1 Berühren Sie im Hauptmenü.
Page 338 of 606

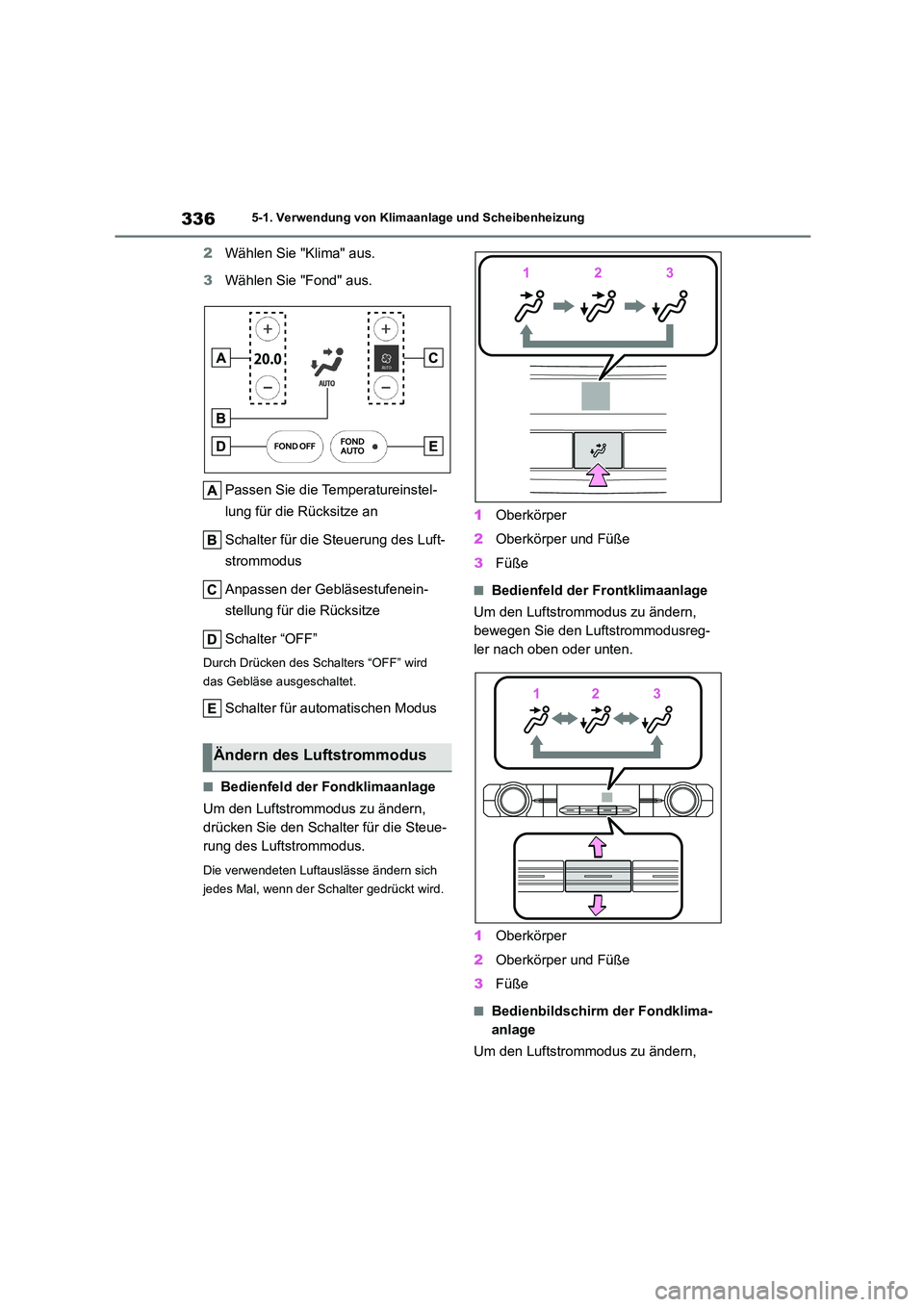

3365-1. Verwendung von Klimaanlage und Scheibenheizung
2Wählen Sie "Klima" aus.
3 Wählen Sie "Fond" aus.
Passen Sie die Temperatureinstel-
lung für die Rücksitze an
Schalter für die Steuerung des Luft-
strommodus
Anpassen der Gebläsestufenein-
stellung für die Rücksitze
Schalter “OFF”
Durch Drücken des Schalters “OFF” wird
das Gebläse ausgeschaltet.
Schalter für automatischen Modus
■Bedienfeld der Fondklimaanlage
Um den Luftstrommodus zu ändern,
drücken Sie den Schalter für die Steue-
rung des Luftstrommodus.
Die verwendeten Luftauslässe ändern sich
jedes Mal, wenn der Schalter gedrückt wird.
1 Oberkörper
2 Oberkörper und Füße
3 Füße
■Bedienfeld der Frontklimaanlage
Um den Luftstrommodus zu ändern,
bewegen Sie den Luftstrommodusreg-
ler nach oben oder unten.
1 Oberkörper
2 Oberkörper und Füße
3 Füße
■Bedienbildschirm der Fondklima-
anlage
Um den Luftstrommodus zu ändern,
Ändern des Luftstrommodus
Page 339 of 606

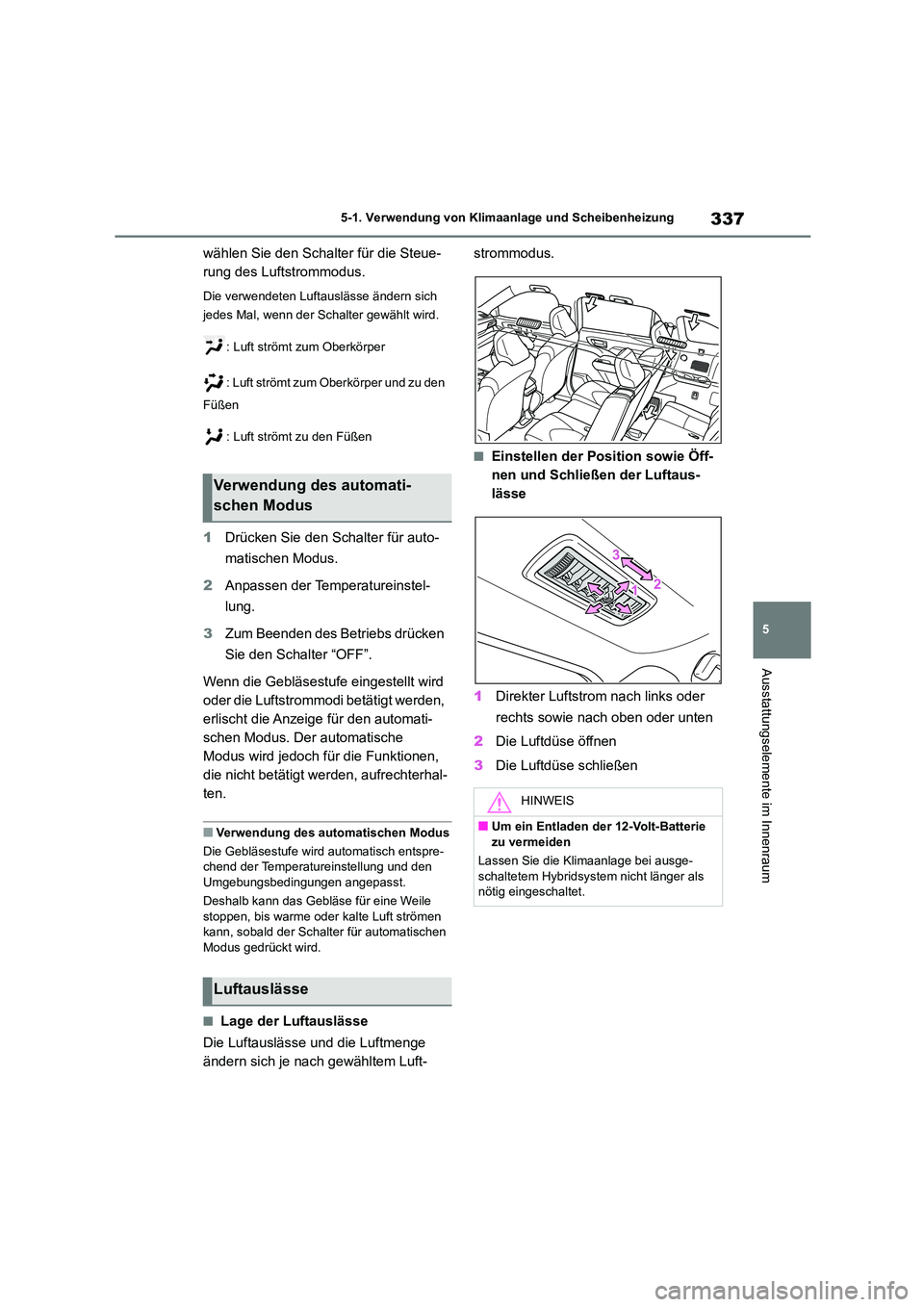

337
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
wählen Sie den Schalter für die Steue-
rung des Luftstrommodus.
Die verwendeten Luftauslässe ändern sich
jedes Mal, wenn der Schalter gewählt wird.
: Luft strömt zum Oberkörper
: Luft strömt zum Oberkörper und zu den
Füßen
: Luft strömt zu den Füßen
1 Drücken Sie den Schalter für auto-
matischen Modus.
2 Anpassen der Temperatureinstel-
lung.
3 Zum Beenden des Betriebs drücken
Sie den Schalter “OFF”.
Wenn die Gebläsestufe eingestellt wird
oder die Luftstrommodi betätigt werden,
erlischt die Anzeige für den automati-
schen Modus. Der automatische
Modus wird jedoch für die Funktionen,
die nicht betätigt werden, aufrechterhal-
ten.
■Verwendung des automatischen Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile
stoppen, bis warme oder kalte Luft strömen
kann, sobald der Schalter für automatischen
Modus gedrückt wird.
■Lage der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich je nach gewähltem Luft-
strommodus.
■Einstellen der Position sowie Öff-
nen und Schließen der Luftaus-
lässe
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse öffnen
3 Die Luftdüse schließen
Verwendung des automati-
schen Modus
Luftauslässe
HINWEIS
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Lassen Sie die Klimaanlage bei ausge- schaltetem Hybridsyst em nicht länger als
nötig eingeschaltet.
Page 340 of 606

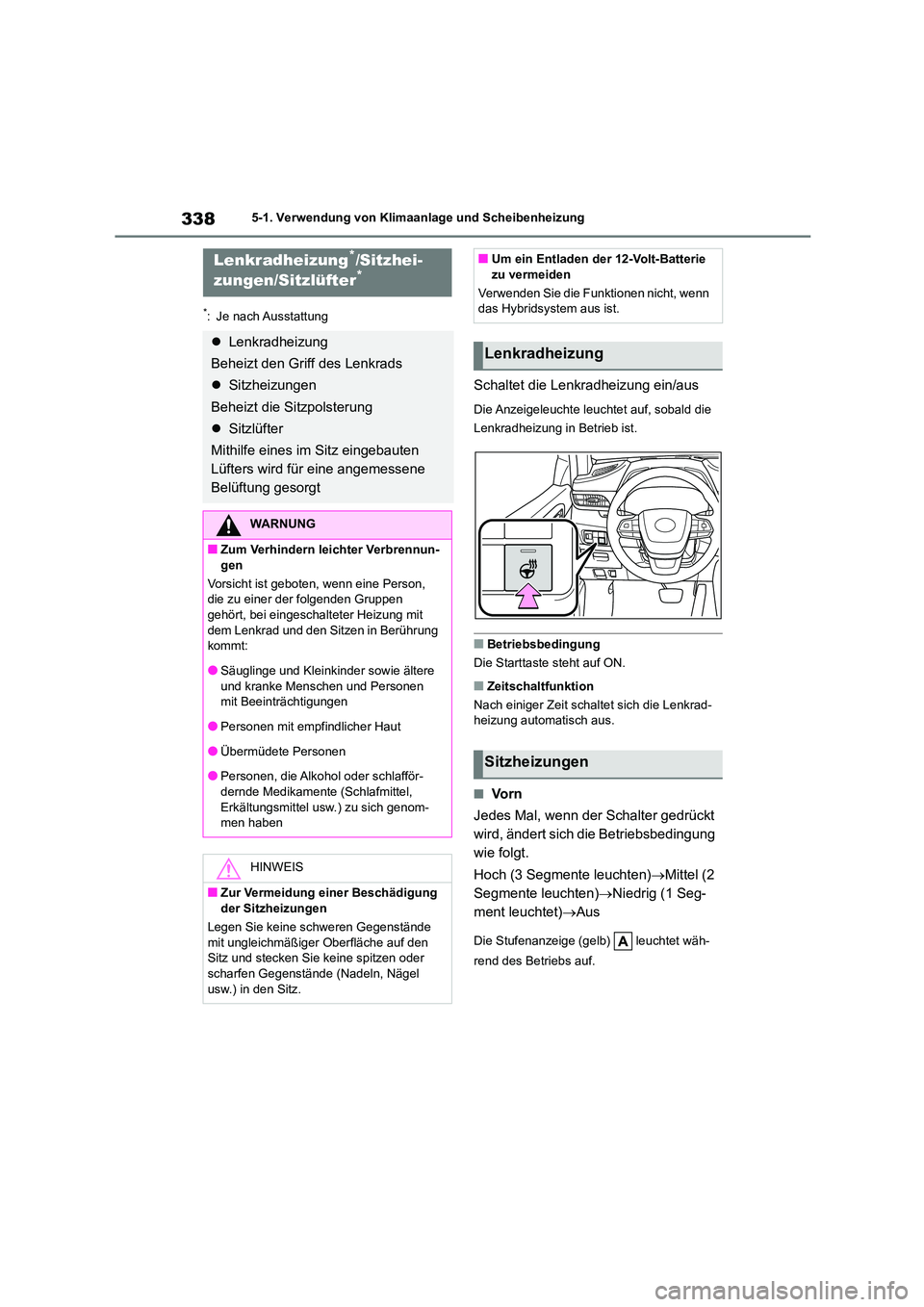

3385-1. Verwendung von Klimaanlage und Scheibenheizung
*: Je nach Ausstattung
Schaltet die Lenkradheizung ein/aus
Die Anzeigeleuchte leuchtet auf, sobald die
Lenkradheizung in Betrieb ist.
■Betriebsbedingung
Die Starttaste steht auf ON.
■Zeitschaltfunktion
Nach einiger Zeit schaltet sich die Lenkrad- heizung automatisch aus.
■Vo r n
Jedes Mal, wenn der Schalter gedrückt
wird, ändert sich die Betriebsbedingung
wie folgt.
Hoch (3 Segmente leuchten) Mittel (2
Segmente leuchten) Niedrig (1 Seg-
ment leuchtet) Aus
Die Stufenanzeige (gelb) leuchtet wäh-
rend des Betriebs auf.
Lenkradheizung*/Sitzhei-
zungen/Sitzlüfter*
Lenkradheizung
Beheizt den Griff des Lenkrads
Sitzheizungen
Beheizt die Sitzpolsterung
Sitzlüfter
Mithilfe eines im Sitz eingebauten
Lüfters wird für eine angemessene
Belüftung gesorgt
WARNUNG
■Zum Verhindern leichter Verbrennun-
gen
Vorsicht ist geboten, wenn eine Person, die zu einer der folgenden Gruppen
gehört, bei eingeschalteter Heizung mit
dem Lenkrad und den Sitzen in Berührung kommt:
●Säuglinge und Kleinkinder sowie ältere
und kranke Menschen und Personen
mit Beeinträchtigungen
●Personen mit empfindlicher Haut
●Übermüdete Personen
●Personen, die Alkohol oder schlafför- dernde Medikamente (Schlafmittel,
Erkältungsmittel usw.) zu sich genom-
men haben
HINWEIS
■Zur Vermeidung einer Beschädigung
der Sitzheizungen
Legen Sie keine schweren Gegenstände
mit ungleichmäßiger Oberfläche auf den Sitz und stecken Sie keine spitzen oder
scharfen Gegenstände (Nadeln, Nägel
usw.) in den Sitz.
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Verwenden Sie die Funktionen nicht, wenn
das Hybridsystem aus ist.
Lenkradheizung
Sitzheizungen
