TOYOTA HIGHLANDER 2023 Návod na použití (in Czech)

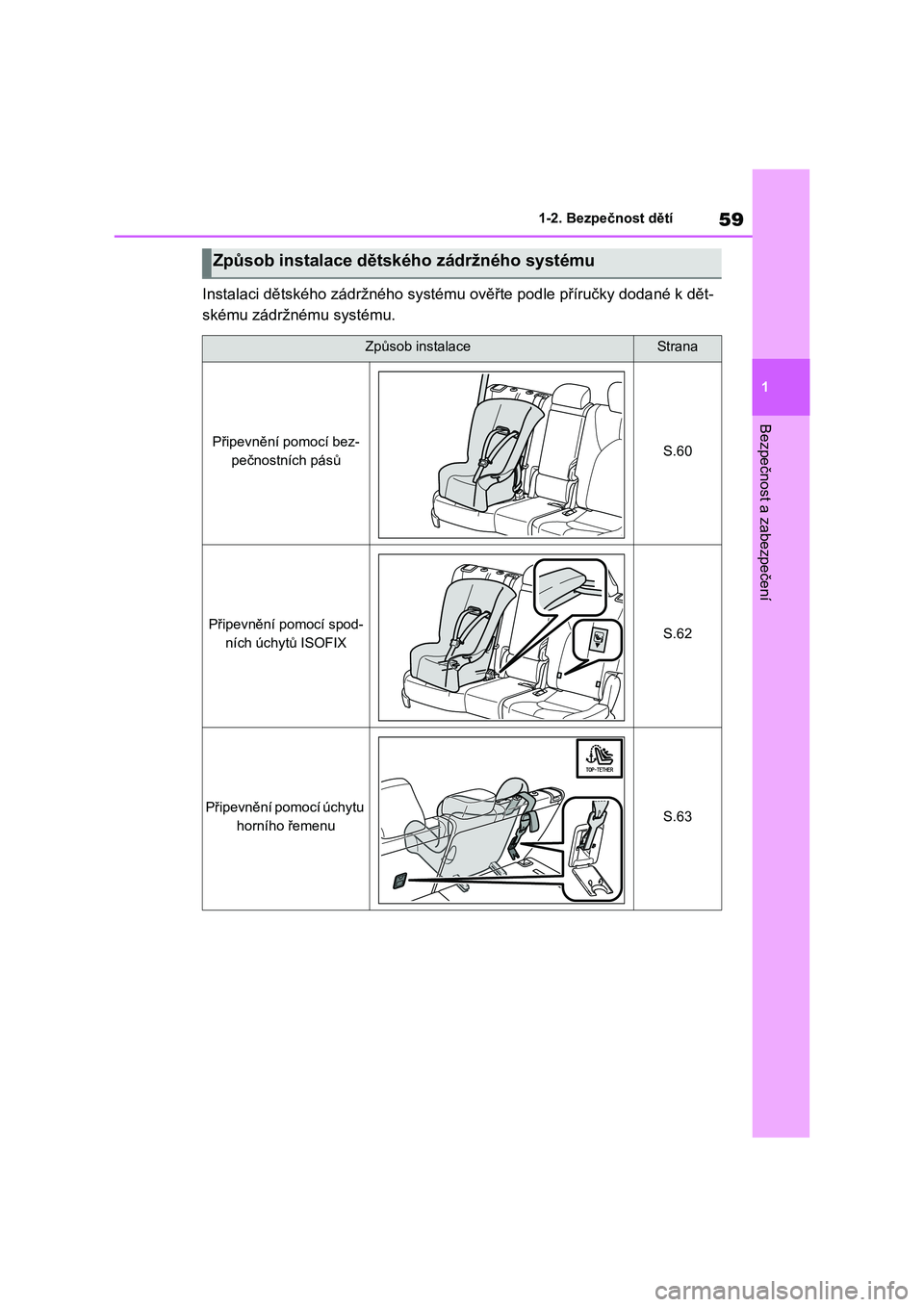

59
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Instalaci dětského zádržného syst ému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.60
Připevnění pomocí spod-
ních úchytů ISOFIXS.62
Připevnění pomocí úchytu
horního řemenuS.63

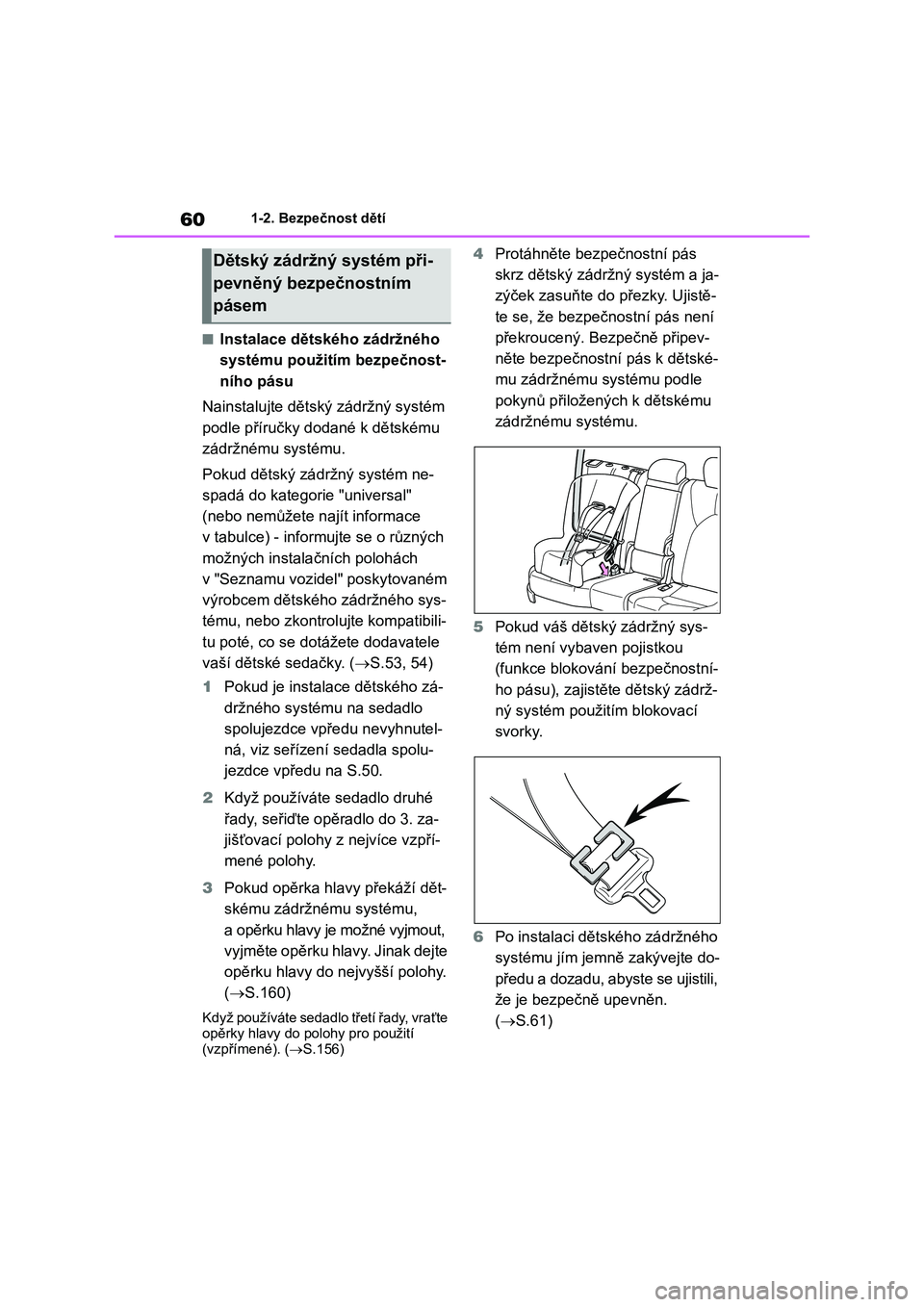

601-2. Bezpečnost dětí
■Instalace dětského zádržného
systému použitím bezpečnost-
ního pásu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.53, 54)
1 Pokud je instalace dětského zá-
držného systému na sedadlo
spolujezdce vpředu nevyhnutel-
ná, viz seřízení sedadla spolu-
jezdce vpředu na S.50.
2 Když používáte sedadlo druhé
řady, seřiďte opěradlo do 3. za-
jišťovací polohy z nejvíce vzpří-
mené polohy.
3 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vyjmout,
vyjměte opěrku hlavy. Jinak dejte
opěrku hlavy do nejvyšší polohy.
( S.160)
Když používáte sedadlo třetí řady, vraťte opěrky hlavy do polohy pro použití
(vzpřímené). ( S.156)
4Protáhněte bezpečnostní pás
skrz dětský zádržný systém a ja-
zýček zasuňte do přezky. Ujistě-
te se, že bezpeč nostní pás není
překroucený. Bezpečně připev-
něte bezpečnostní pás k dětské-
mu zádržnému systému podle
pokynů přiložen ých k dětskému
zádržnému systému.
5 Pokud váš dětský zádržný sys-
tém není vybaven pojistkou
(funkce blokován í bezpečnostní-
ho pásu), zajistěte dětský zádrž-
ný systém použitím blokovací
svorky.
6 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujistili,
že je bezpeč ně upevněn.
( S.61)
Dětský zádržný systém při-
pevněný bezpečnostním
pásem

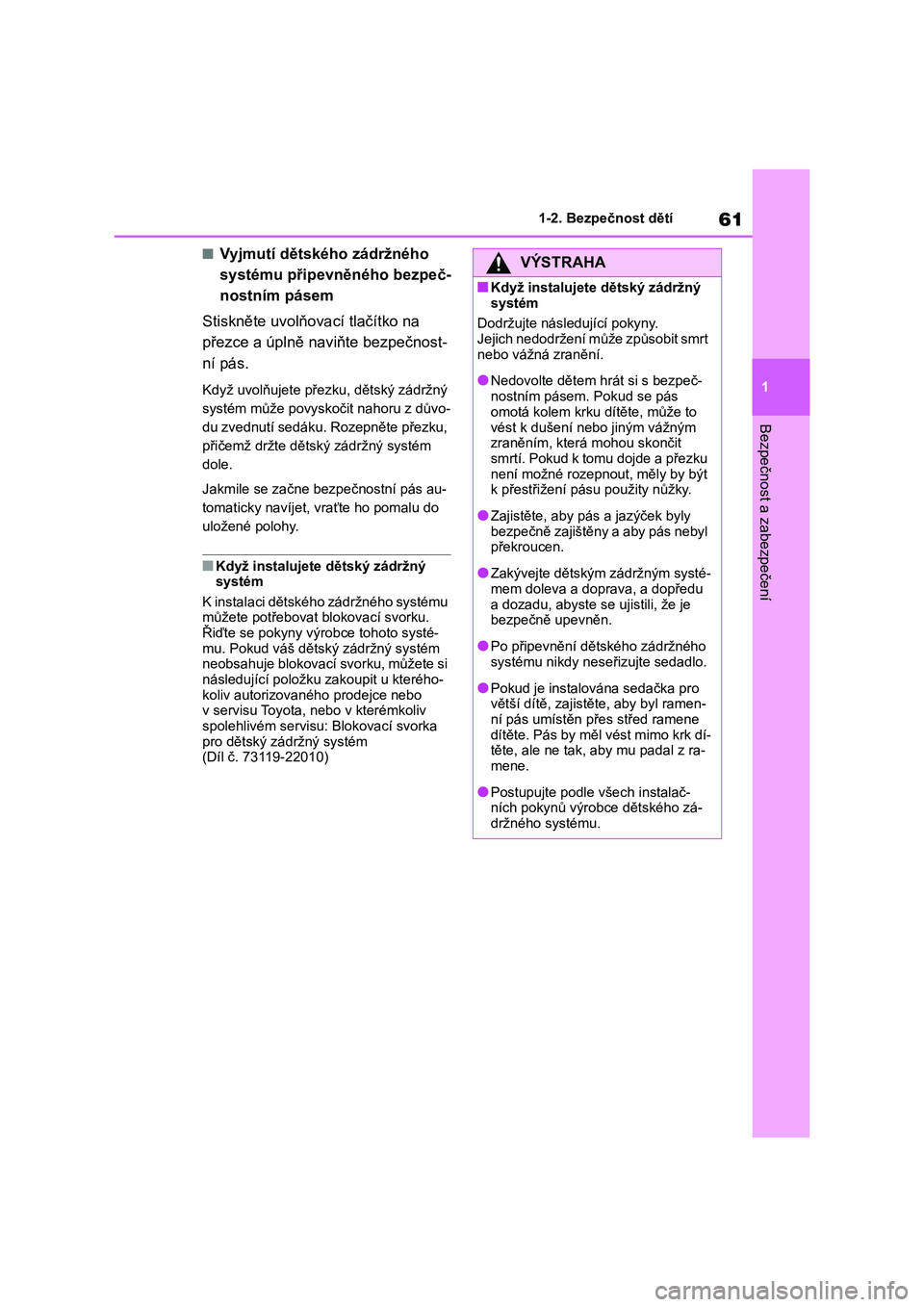

61
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Vyjmutí dětského zádržného
systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na
přezce a úplně naviňte bezpečnost-
ní pás.
Když uvolňujete přez ku, dětský zádržný
systém může povyskočit nahoru z důvo-
du zvednutí sedáku. Rozepněte přezku,
přičemž držte dětský zádržný systém
dole.
Jakmile se začne bezpečnostní pás au-
tomaticky navíjet, vr aťte ho pomalu do
uložené polohy.
■Když instalujete dětský zádržný
systém
K instalaci dětského zádržného systému můžete potřebovat blokovací svorku.
Řiďte se pokyny vý robce tohoto systé-
mu. Pokud váš dět ský zádržný systém neobsahuje blokovací svorku, můžete si
následující položku zakoupit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu: Blokovací svorka
pro dětský zádržný systém (Díl č. 73119-22010)
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
●Nedovolte dětem hr át si s bezpeč-
nostním pásem. Pokud se pás
omotá kolem krku dítěte, může to
vést k dušení nebo jiným vážným zraněním, která mohou skončit
smrtí. Pokud k tomu dojde a přezku
není možné rozepnout, měly by být k přestřižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly bezpečně zajištěny a aby pás nebyl
překroucen.
●Zakývejte dětským zádržným systé-
mem doleva a doprava, a dopředu
a dozadu, abyste se ujistili, že je bezpečně upevněn.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Pokud je instalována sedačka pro větší dítě, zajistět e, aby byl ramen-
ní pás umístěn přes střed ramene
dítěte. Pás by měl vést mimo krk dí- těte, ale ne tak, aby mu padal z ra-
mene.
●Postupujte podle všech instalač-
ních pokynů výrob ce dětského zá-
držného systému.

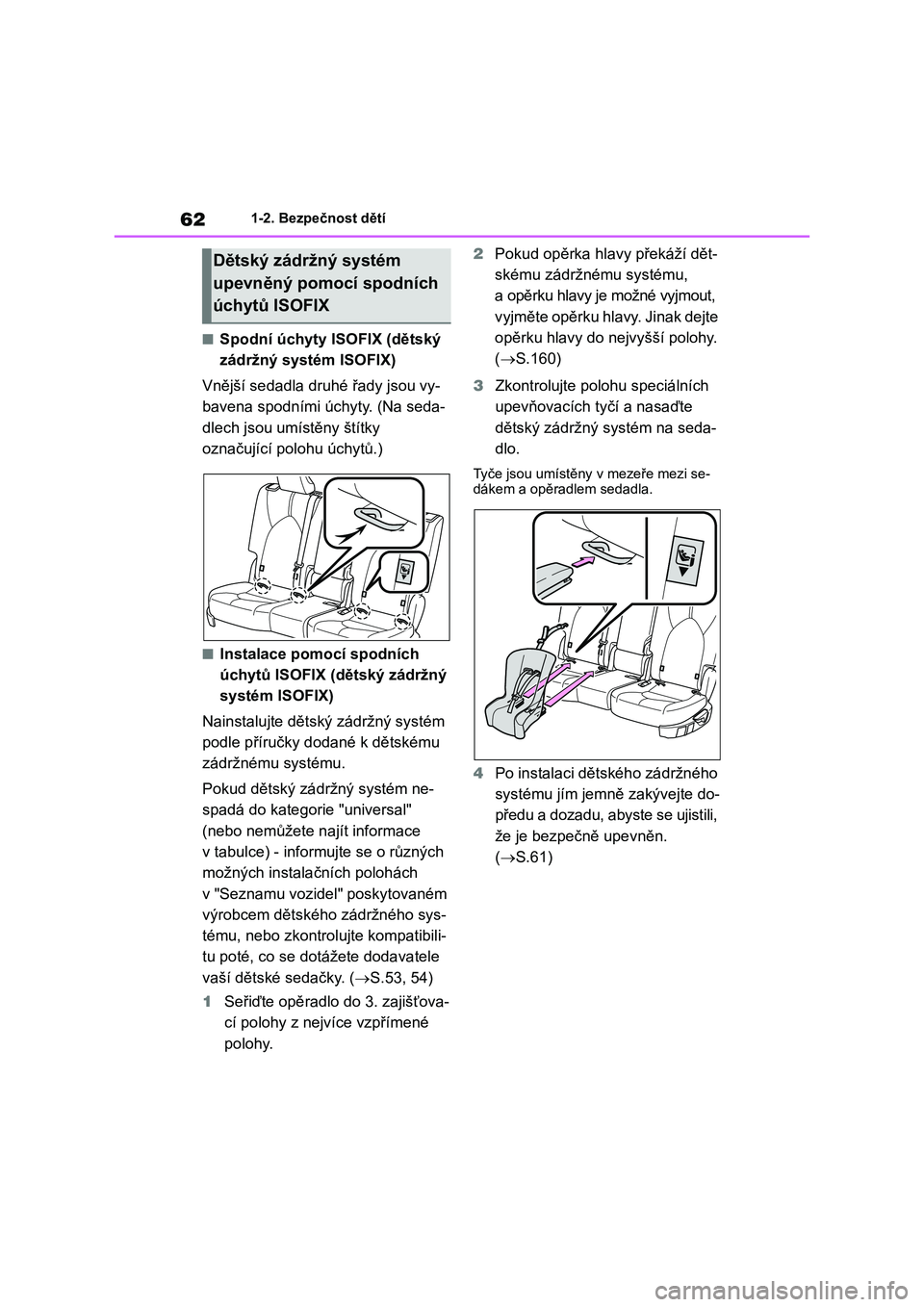

621-2. Bezpečnost dětí
■Spodní úchyty ISOFIX (dětský
zádržný systém ISOFIX)
Vnější sedadla druhé řady jsou vy-
bavena spodními úchyty. (Na seda-
dlech jsou umí stěny štítky
označující polohu úchytů.)
■Instalace pomocí spodních
úchytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.53, 54)
1 Seřiďte opěradlo do 3. zajišťova-
cí polohy z nejvíce vzpřímené
polohy.
2 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vyjmout,
vyjměte opěrku hlavy. Jinak dejte
opěrku hlavy do nejvyšší polohy.
( S.160)
3 Zkontrolujte polohu speciálních
upevňovacích tyčí a nasaďte
dětský zádržný systém na seda-
dlo.
Tyče jsou umístěny v mezeře mezi se- dákem a opěradlem sedadla.
4 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujistili,
že je bezpeč ně upevněn.
( S.61)
Dětský zádržný systém
upevněný pomocí spodních
úchytů ISOFIX

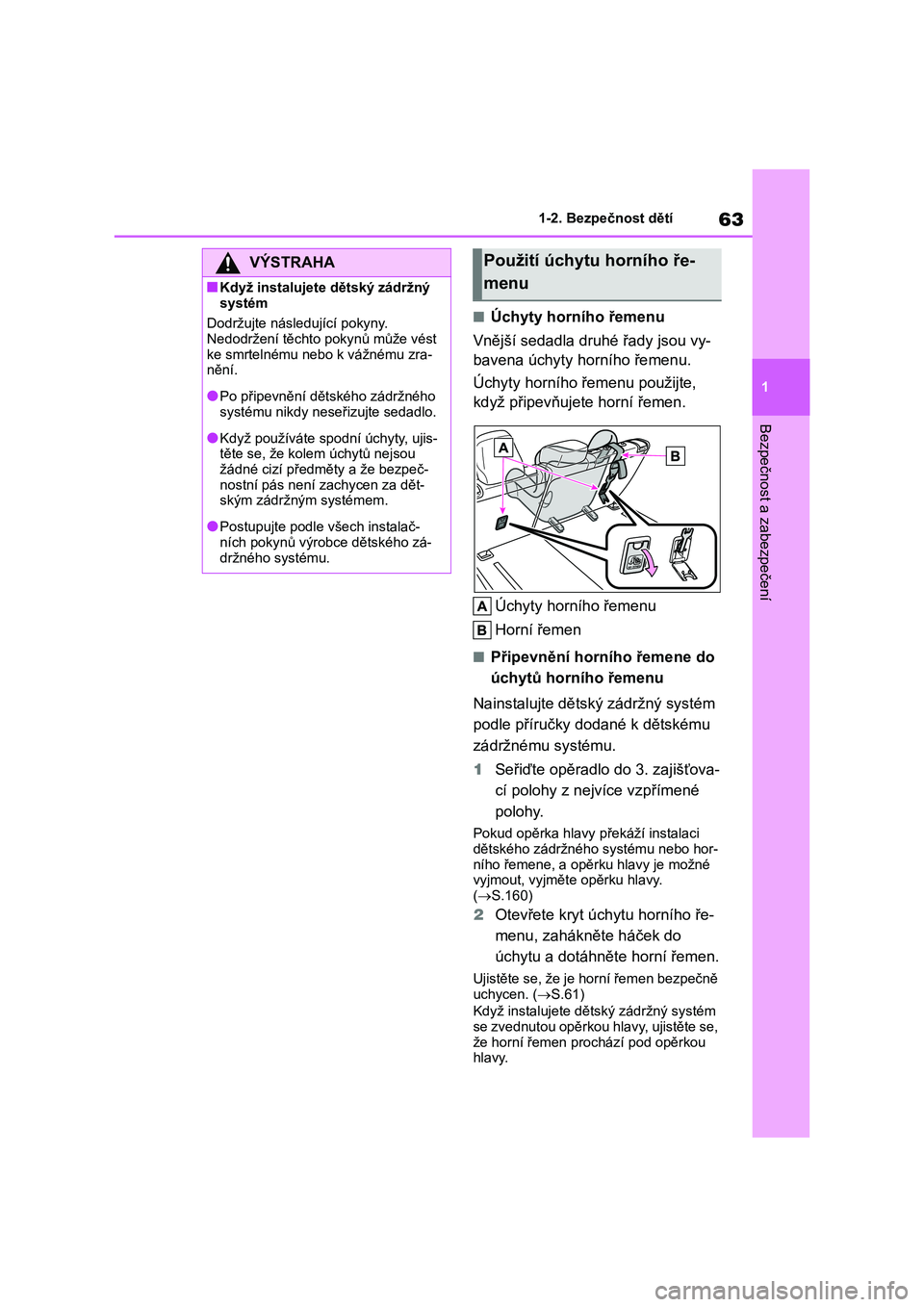

63
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Úchyty horního řemenu
Vnější sedadla druhé řady jsou vy-
bavena úchyty horního řemenu.
Úchyty horního ř emenu použijte,
když připevňujete horní řemen.
Úchyty horního řemenu
Horní řemen
■Připevnění horního řemene do
úchytů horního řemenu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
1 Seřiďte opěradlo do 3. zajišťova-
cí polohy z nejvíce vzpřímené
polohy.
Pokud opěrka hlavy překáží instalaci dětského zádržného systému nebo hor-
ního řemene, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy. ( S.160)
2Otevřete kryt úchytu horního ře-
menu, zahákněte háček do
úchytu a dotáhněte horní řemen.
Ujistěte se, že je horní řemen bezpečně
uchycen. ( S.61)
Když instalujete dětský zádržný systém
se zvednutou opěrkou hlavy, ujistěte se, že horní řemen proc hází pod opěrkou
hlavy.
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Po připevnění dět ského zádržného
systému nikdy nese řizujte sedadlo.
●Když používáte spodní úchyty, ujis-
těte se, že kolem úchytů nejsou
žádné cizí předměty a že bezpeč- nostní pás není z achycen za dět-
ským zádržným systémem.
●Postupujte podle všech instalač-
ních pokynů výrobce dětského zá-
držného systému.
Použití úchytu horního ře-
menu

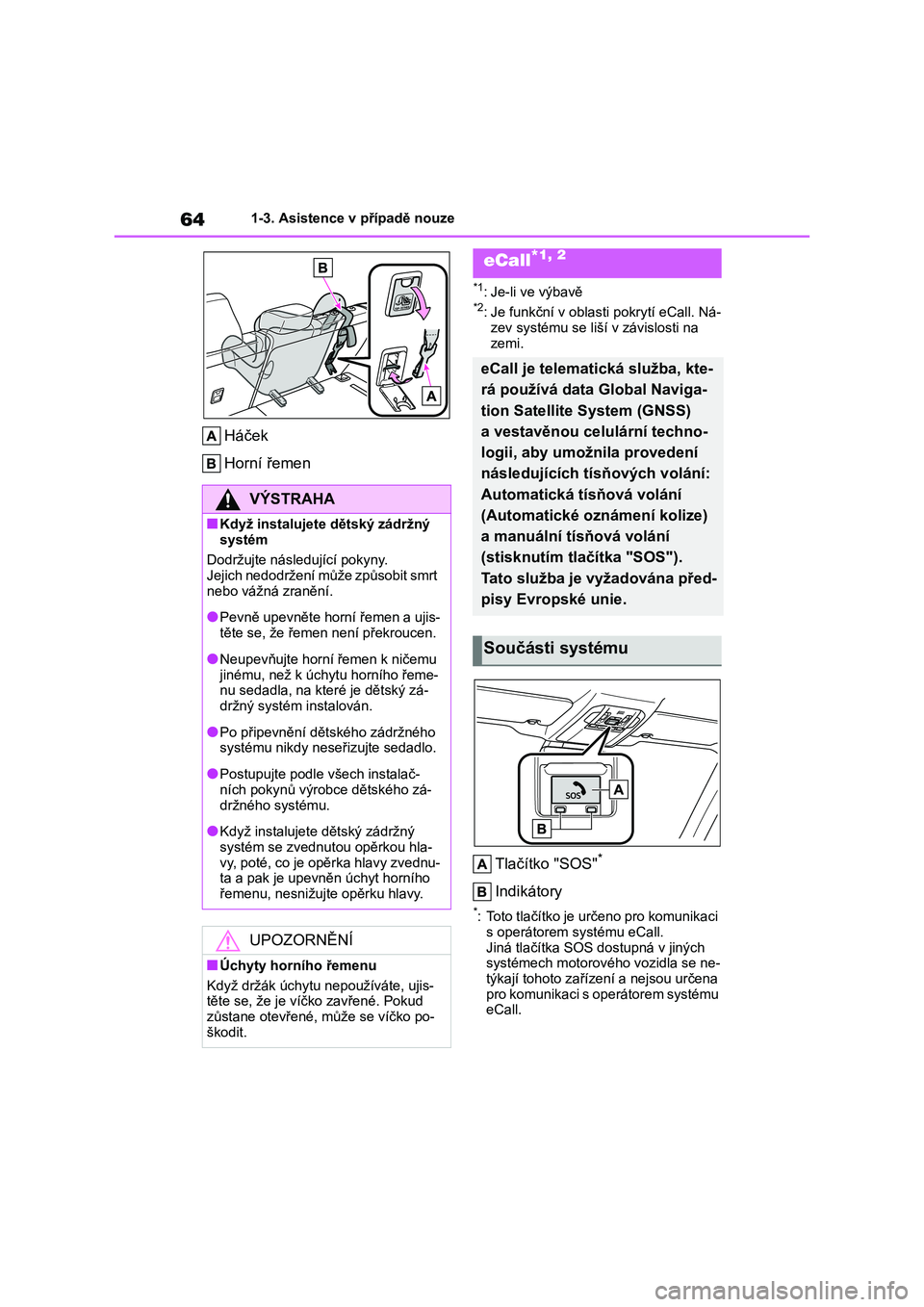

641-3. Asistence v případě nouze
Háček
Horní řemen
1-3.Asistence v případě nouze
*1: Je-li ve výbavě*2: Je funkční v oblasti pokrytí eCall. Ná-
zev systému se liší v závislosti na
zemi.
Tlačítko "SOS"*
Indikátory
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných systémech motorového vozidla se ne-
týkají tohoto zaříz ení a nejsou určena
pro komunikaci s operátorem systému eCall.
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
●Pevně upevněte horní řemen a ujis-
těte se, že řemen není překroucen.
●Neupevňujte horní řemen k ničemu
jinému, než k úchytu horního řeme-
nu sedadla, na které je dětský zá- držný systém instalován.
●Po připevnění dět ského zádržného systému nikdy nese řizujte sedadlo.
●Postupujte podle všech instalač- ních pokynů výrobce dětského zá-
držného systému.
●Když instalujete dětský zádržný
systém se zvednut ou opěrkou hla-
vy, poté, co je opěrka hlavy zvednu- ta a pak je upevněn úchyt horního
řemenu, nesnižujte opěrku hlavy.
UPOZORNĚNÍ
■Úchyty horního řemenu
Když držák úchytu n epoužíváte, ujis-
těte se, že je víčko zavřené. Pokud
zůstane otevřené, může se víčko po- škodit.
eCall*1, 2
eCall je telematická služba, kte-
rá používá data Global Naviga-
tion Satellite System (GNSS)
a vestavěnou celulární techno-
logii, aby umožnila provedení
následujících tísňových volání:
Automatická tísňová volání
(Automatické oznámení kolize)
a manuální tísňová volání
(stisknutím tlačítka "SOS").
Tato služba je vyžadována před-
pisy Evropské unie.
Součásti systému

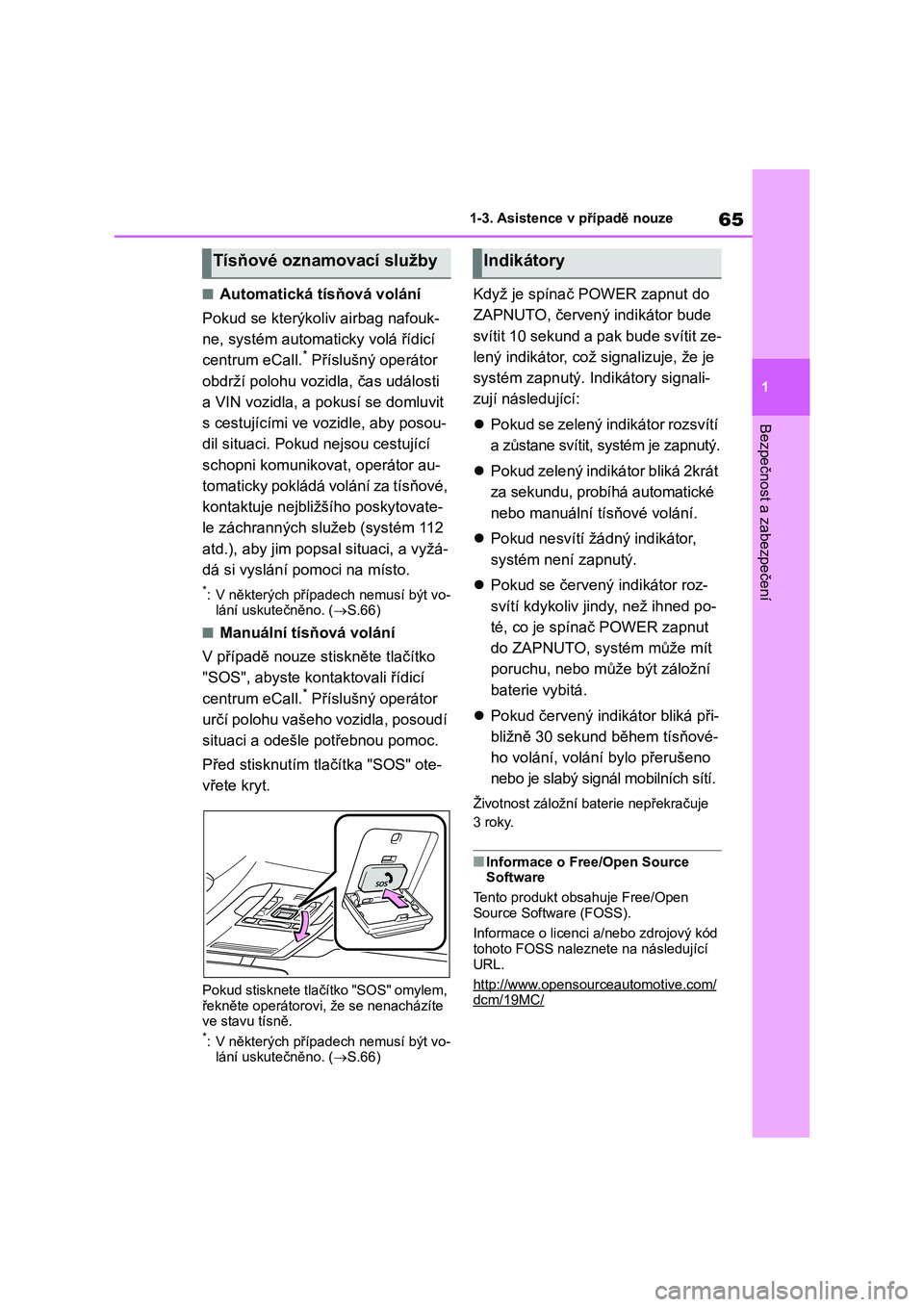

65
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
■Automatická tísňová volání
Pokud se kterýkoliv airbag nafouk-
ne, systém automaticky volá řídicí
centrum eCall.* Příslušný operátor
obdrží polohu vozidla, čas události
a VIN vozidla, a pokusí se domluvit
s cestujícími ve v ozidle, aby posou-
dil situaci. Pokud nejsou cestující
schopni komunikovat, operátor au-
tomaticky pokládá volání za tísňové,
kontaktuje nejbli žšího poskytovate-
le záchranných s lužeb (systém 112
atd.), aby jim popsa l situaci, a vyžá-
dá si vyslání pomoci na místo.
*: V některých případech nemusí být vo- lání uskutečněno. ( S.66)
■Manuální tísňová volání
V případě nouze st iskněte tlačítko
"SOS", abyste kontaktovali řídicí
centrum eCall.* Příslušný operátor
určí polohu vašeho vozidla, posoudí
situaci a odešle potřebnou pomoc.
Před stisknutím tlačítka "SOS" ote-
vřete kryt.
Pokud stisknete tlačítko "SOS" omylem,
řekněte operátorovi, že se nenacházíte ve stavu tísně.*: V některých případech nemusí být vo-
lání uskutečněno. ( S.66)
Když je spínač POWER zapnut do
ZAPNUTO, červený indikátor bude
svítit 10 sekund a pak bude svítit ze-
lený indikátor, což signalizuje, že je
systém zapnutý. Indikátory signali-
zují následující:
 Pokud se zelený indikátor rozsvítí
a zůstane svítit, systém je zapnutý.
 Pokud zelený indikátor bliká 2krát
za sekundu, probíhá automatické
nebo manuální tísňové volání.
 Pokud nesvítí žádný indikátor,
systém není zapnutý.
 Pokud se červený indikátor roz-
svítí kdykoliv jindy, než ihned po-
té, co je spínač POWER zapnut
do ZAPNUTO, systém může mít
poruchu, nebo může být záložní
baterie vybitá.
 Pokud červený indikátor bliká při-
bližně 30 sekund během tísňové-
ho volání, volání bylo přerušeno
nebo je slabý signál mobilních sítí.
Životnost záložní baterie nepřekračuje
3 roky.
■Informace o Free/Open Source Software
Tento produkt obsahuje Free/Open
Source Software (FOSS).
Informace o licenci a/nebo zdrojový kód
tohoto FOSS naleznet e na následující
URL.
http://www.opensourceautomotive.com/
dcm/19MC/
Tísňové oznamovací službyIndikátory

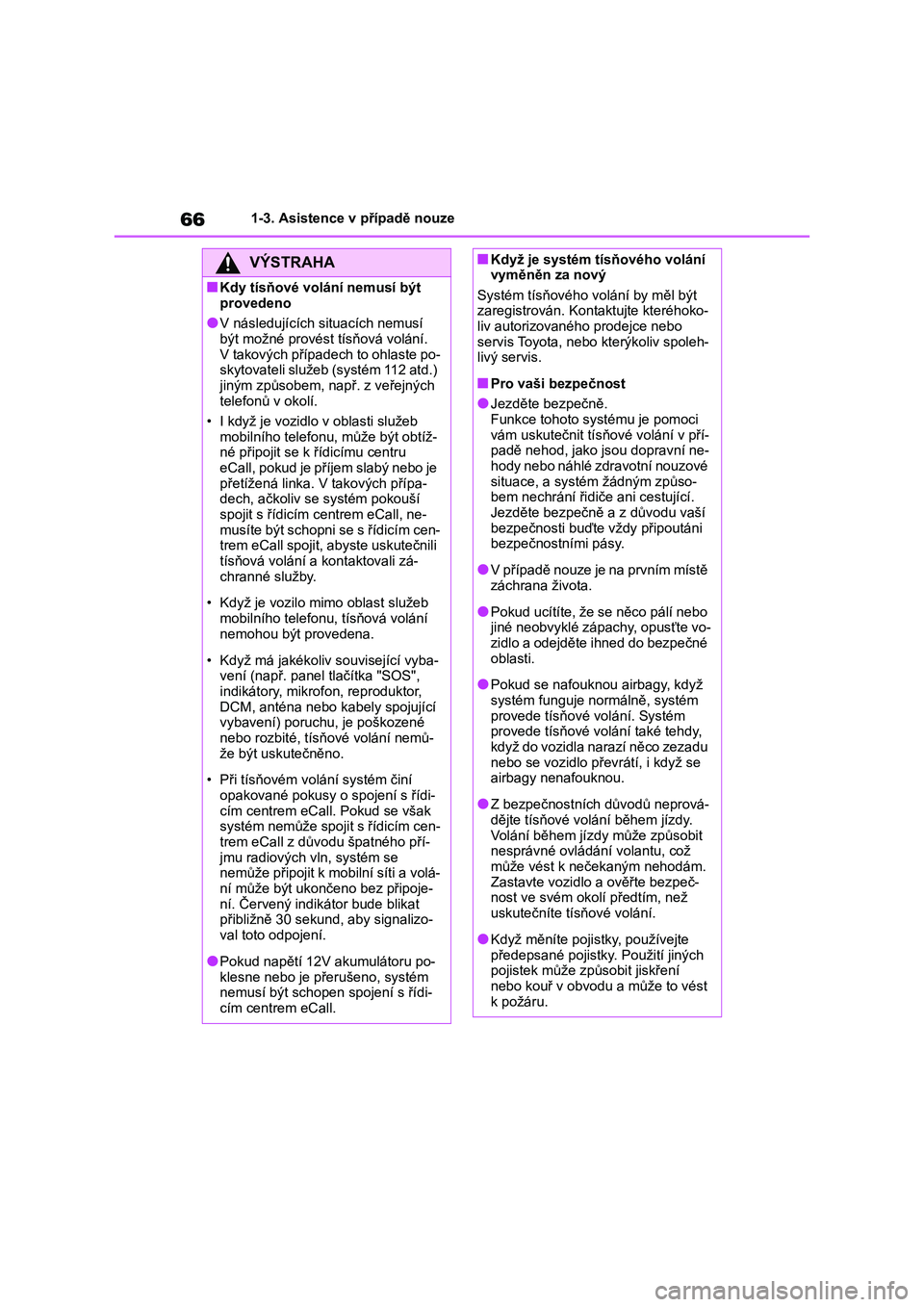

661-3. Asistence v případě nouze
VÝSTRAHA
■Kdy tísňové volání nemusí být
provedeno
●V následujících situacích nemusí být možné provést tísňová volání.
V takových případech to ohlaste po-
skytovateli služeb (systém 112 atd.) jiným způsobem, např. z veřejných
telefonů v okolí.
• I když je vozidlo v oblasti služeb
mobilního telefonu, může být obtíž- né připojit se k řídicímu centru
eCall, pokud je příjem slabý nebo je
přetížená linka. V takových přípa- dech, ačkoliv se systém pokouší
spojit s řídicím centrem eCall, ne-
musíte být schopni se s řídicím cen- trem eCall spojit, abyste uskutečnili
tísňová volání a kontaktovali zá-
chranné služby.
• Když je vozilo mimo oblast služeb
mobilního telefonu, tísňová volání nemohou být provedena.
• Když má jakékoliv související vyba- vení (např. panel tlačítka "SOS",
indikátory, mikrofon, reproduktor,
DCM, anténa nebo k abely spojující vybavení) poruchu, je poškozené
nebo rozbité, tísňové volání nemů-
že být uskutečněno.
• Při tísňovém volání systém činí
opakované pokusy o spojení s řídi- cím centrem eCall. Pokud se však
systém nemůže spojit s řídicím cen-
trem eCall z důvodu špatného pří- jmu radiových v ln, systém se
nemůže připojit k mobilní síti a volá-
ní může být ukončeno bez připoje- ní. Červený indikátor bude blikat
přibližně 30 sekund, aby signalizo-
val toto odpojení.
●Pokud napětí 12V akumulátoru po-
klesne nebo je přerušeno, systém nemusí být schopen spojení s řídi-
cím centrem eCall.
■Když je systém tísňového volání vyměněn za nový
Systém tísňového vo lání by měl být
zaregistrován. Kontaktujte kteréhoko- liv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spoleh-
livý servis.
■Pro vaši bezpečnost
●Jezděte bezpečně. Funkce tohoto systému je pomoci
vám uskutečnit tís ňové volání v pří-
padě nehod, jako jsou dopravní ne- hody nebo náhlé zdravotní nouzové
situace, a systém žádným způso-
bem nechrání řidiče ani cestující. Jezděte bezpečně a z důvodu vaší
bezpečnosti buďt e vždy připoutáni
bezpečnostními pásy.
●V případě nouze je na prvním místě
záchrana života.
●Pokud ucítíte, že se něco pálí nebo
jiné neobvyklé zápachy, opusťte vo- zidlo a odejděte ihned do bezpečné
oblasti.
●Pokud se nafouknou airbagy, když
systém funguje normálně, systém
provede tísňové volání. Systém provede tísňové volání také tehdy,
když do vozidla narazí něco zezadu
nebo se vozidlo převrátí, i když se airbagy nenafouknou.
●Z bezpečnostních důvodů neprová-dějte tísňové volání během jízdy.
Volání během jízdy může způsobit
nesprávné ovládán í volantu, což může vést k nečekaným nehodám.
Zastavte vozidlo a ověřte bezpeč-
nost ve svém okolí předtím, než uskutečníte tísňové volání.
●Když měníte pojistky, používejte
předepsané pojistky. Použití jiných pojistek může způsobit jiskření
nebo kouř v obvodu a může to vést
k požáru.

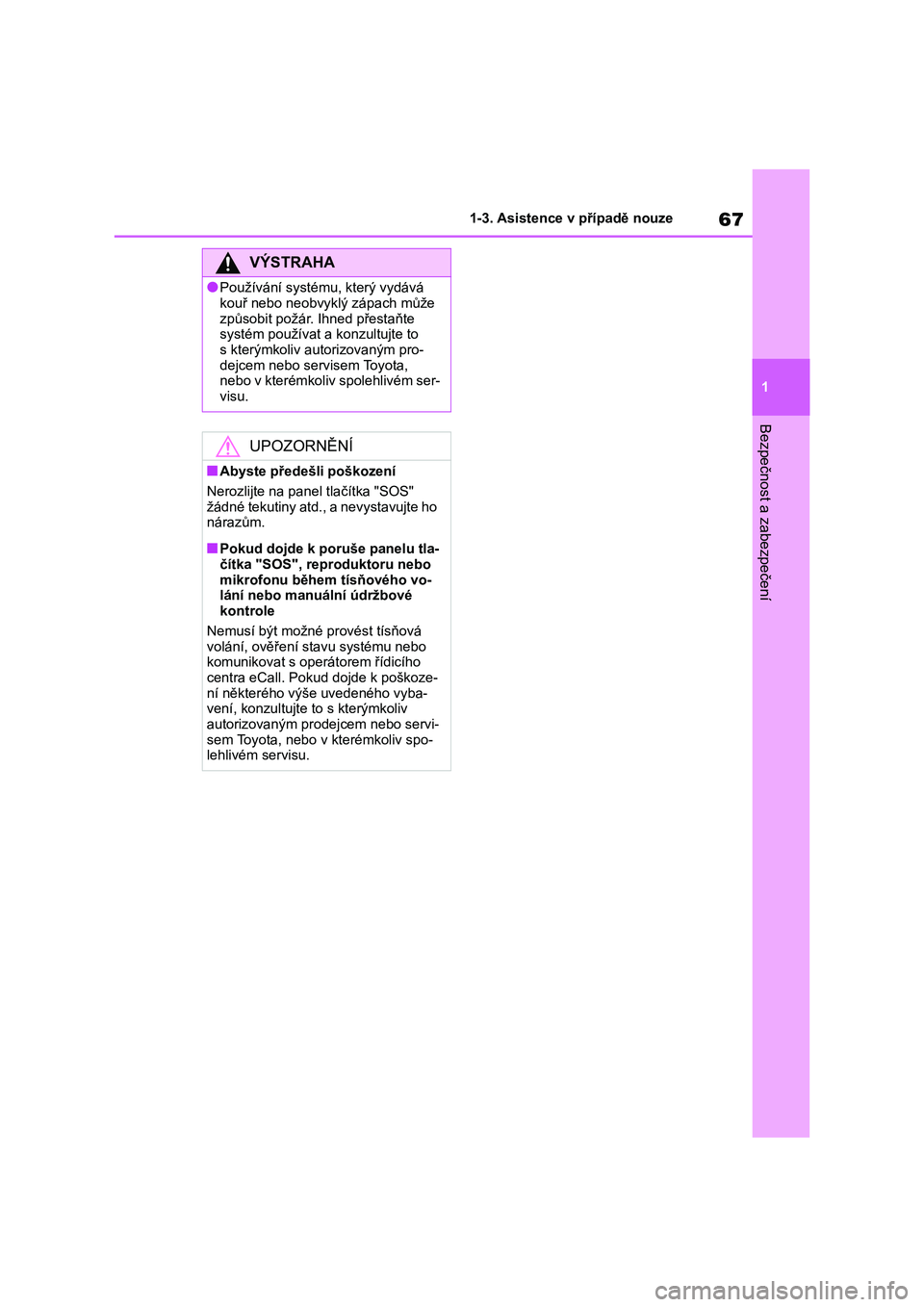

67
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
VÝSTRAHA
●Používání systému, který vydává
kouř nebo neobvykl ý zápach může
způsobit požár. Ihned přestaňte systém používat a k onzultujte to
s kterýmkoliv aut orizovaným pro-
dejcem nebo servisem Toyota, nebo v kterémkoliv spolehlivém ser-
visu.
UPOZORNĚNÍ
■Abyste předešli poškození
Nerozlijte na panel tlačítka "SOS" žádné tekutiny atd., a nevystavujte ho
nárazům.
■Pokud dojde k poruše panelu tla-
čítka "SOS", reproduktoru nebo
mikrofonu během tísňového vo- lání nebo manuální údržbové
kontrole
Nemusí být možné provést tísňová volání, ověření s tavu systému nebo
komunikovat s operátorem řídicího
centra eCall. Pokud dojde k poškoze-
ní některého výše uvedeného vyba- vení, konzultujte to s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo v kterémkoliv spo- lehlivém servisu.

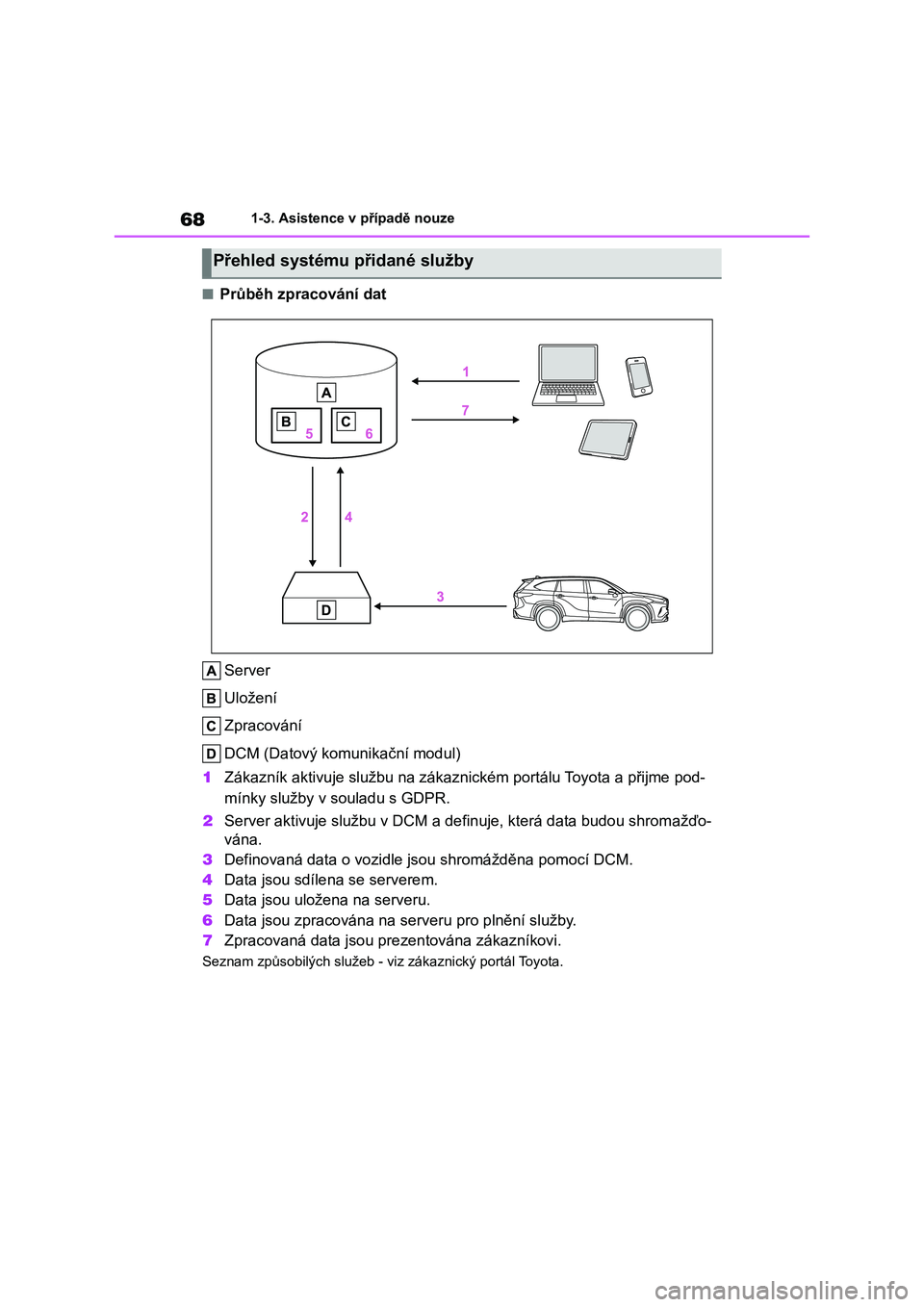

681-3. Asistence v případě nouze
■Průběh zpracování dat
Server
Uložení
Zpracování
DCM (Datový komunikační modul)
1 Zákazník aktivuje službu na zákaznickém portálu Toyota a přijme pod-
mínky služby v souladu s GDPR.
2 Server aktivuje službu v DCM a definuje, která data budou shromažďo-
vána.
3 Definovaná data o vozidle jsou shromážděna pomocí DCM.
4 Data jsou sdílena se serverem.
5 Data jsou uložena na serveru.
6 Data jsou zpracována na serveru pro plnění služby.
7 Zpracovaná data jsou prezentována zákazníkovi.
Seznam způsobilých služeb - viz zákaznický portál Toyota.
Přehled systému přidané služby
