TOYOTA HIGHLANDER 2023 Návod na použití (in Czech)

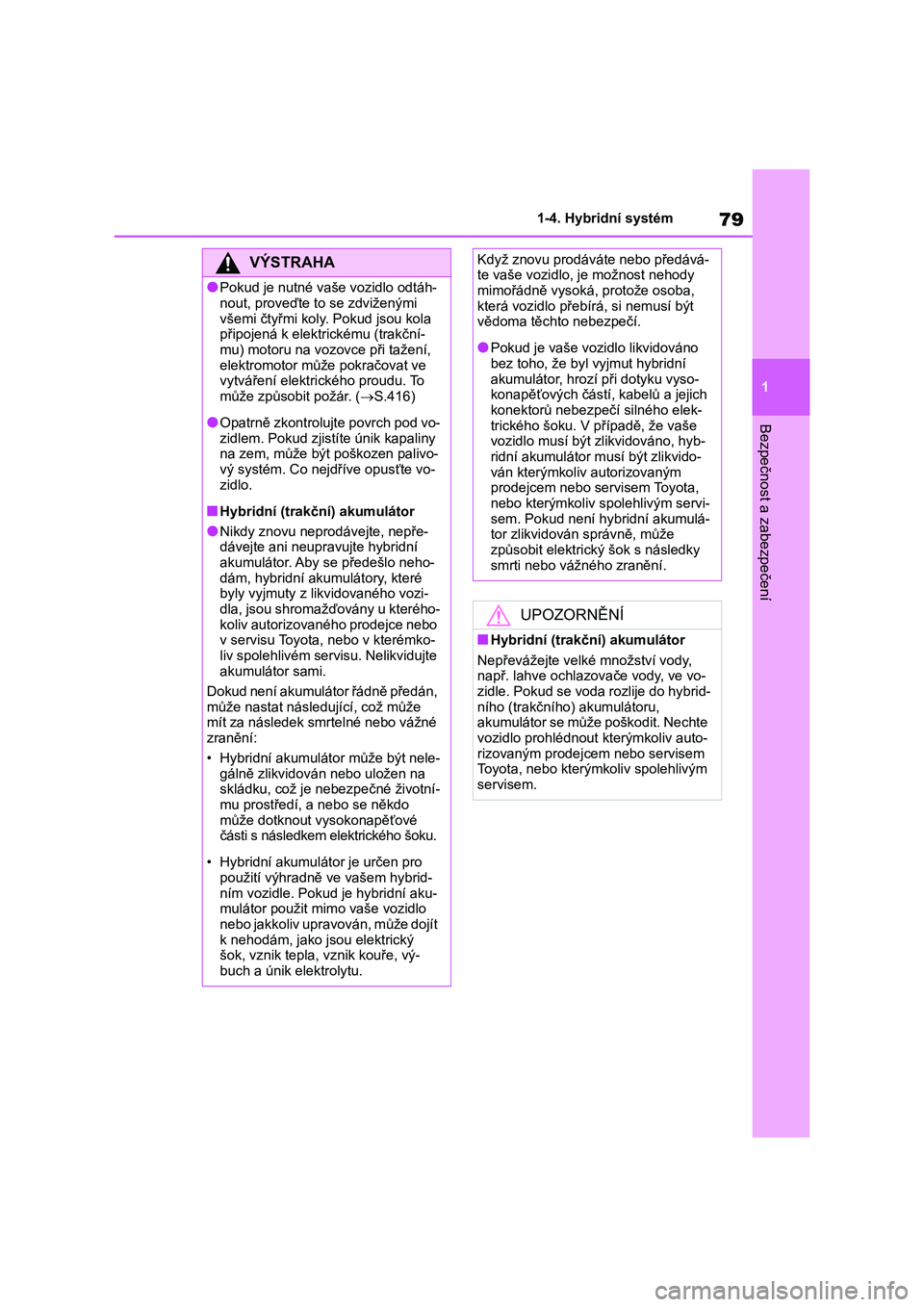

79
1
1-4. Hybridní systém
Bezpečnost a zabezpečení
VÝSTRAHA
●Pokud je nutné vaše vozidlo odtáh-
nout, proveďte to se zdviženými
všemi čtyřmi koly. Pokud jsou kola připojená k elektrickému (trakční-
mu) motoru na vozo vce při tažení,
elektromotor může pokračovat ve vytváření elektri ckého proudu. To
může způsobit požár. ( S.416)
●Opatrně zkontrolujte povrch pod vo- zidlem. Pokud zjistíte únik kapaliny
na zem, může být poškozen palivo-
vý systém. Co nejdřív e opusťte vo- zidlo.
■Hybridní (trakční) akumulátor
●Nikdy znovu neprodávejte, nepře-
dávejte ani neupra vujte hybridní
akumulátor. Aby se předešlo neho- dám, hybridní aku mulátory, které
byly vyjmuty z likvidovaného vozi-
dla, jsou shromažďovány u kterého- koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu. Nelikvidujte akumulátor sami.
Dokud není akumulátor řádně předán,
může nastat následující, což může mít za následek smrtelné nebo vážné
zranění:
• Hybridní akumuláto r může být nele- gálně zlikvidován nebo uložen na
skládku, což je nebezpečné životní-
mu prostředí, a nebo se někdo může dotknout vysokonapěťové
části s následkem elektrického šoku.
• Hybridní akumulátor je určen pro
použití výhradně ve vašem hybrid-
ním vozidle. Pokud je hybridní aku- mulátor použit mimo vaše vozidlo
nebo jakkoliv upravován, může dojít
k nehodám, jako jsou elektrický šok, vznik tepla , vznik kouře, vý-
buch a únik elektrolytu.
Když znovu prodáv áte nebo předává- te vaše vozidlo, je možnost nehody
mimořádně vysoká, protože osoba,
která vozidlo přebír á, si nemusí být vědoma těchto nebezpečí.
●Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní
akumulátor, hrozí při dotyku vyso-
konapěťových částí, kabelů a jejich konektorů nebezpečí silného elek-
trického šoku. V případě, že vaše
vozidlo musí být z likvidováno, hyb- ridní akumulátor musí být zlikvido-
ván kterýmkoliv autorizovaným
prodejcem nebo se rvisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem. Pokud není hybridní akumulá-
tor zlikvidován správně, může způsobit elektri cký šok s následky
smrti nebo vážného zranění.
UPOZORNĚNÍ
■Hybridní (trakční) akumulátor
Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vo-
zidle. Pokud se voda rozlije do hybrid-
ního (trakčního) akumulátoru, akumulátor se může poškodit. Nechte
vozidlo prohlédnout kterýmkoliv auto-
rizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.

801-4. Hybridní systém

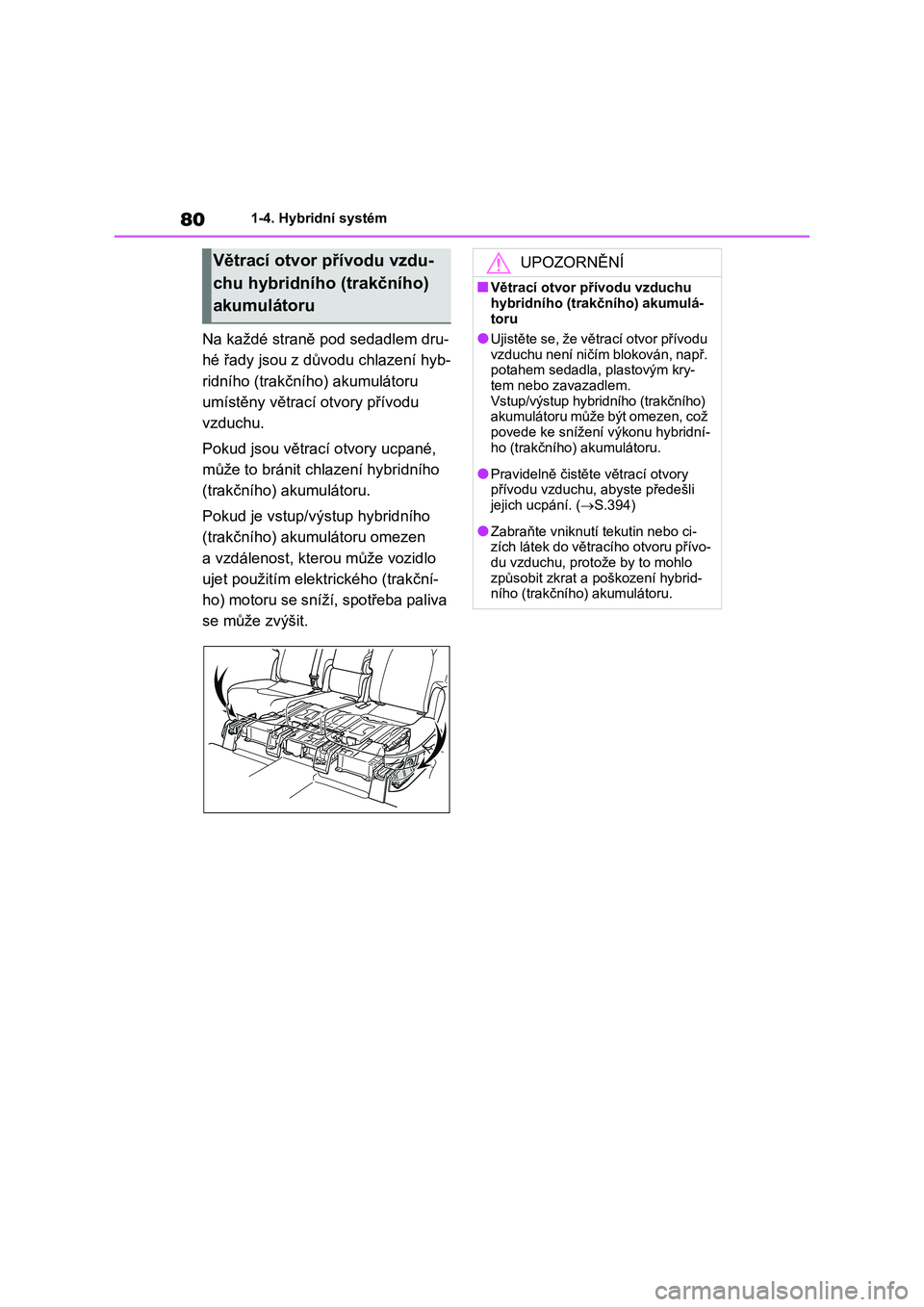

Na každé straně pod sedadlem dru-
hé řady jsou z důvo du chlazení hyb-
ridního (trakčního) akumulátoru
umístěny větrací otvory přívodu
vzduchu.
Pokud jsou větrací otvory ucpané,
může to bránit chlazení hybridního
(trakčního) akumulátoru.
Pokud je vstup/výstup hybridního
(trakčního) akumulátoru omezen
a vzdálenost, kterou může vozidlo
ujet použitím elektrického (trakční-
ho) motoru se sníží, spotřeba paliva
se může zvýšit.
Větrací otvor přívodu vzdu-
chu hybridního (trakčního)
akumulátoru
UPOZORNĚNÍ
■Větrací otvor přívodu vzduchu
hybridního (trakčního) akumulá-
toru
●Ujistěte se, že větrací otvor přívodu
vzduchu není ničím blokován, např.
potahem sedadla, plastovým kry- tem nebo zavazadlem.
Vstup/výstup hybridního (trakčního)
akumulátoru může být omezen, což
povede ke snížení výkonu hybridní- ho (trakčního) akumulátoru.
●Pravidelně čistěte větrací otvory přívodu vzduchu, abyste předešli
jejich ucpání. ( S.394)
●Zabraňte vniknutí tekutin nebo ci-
zích látek do větracího otvoru přívo-
du vzduchu, protože by to mohlo způsobit zkrat a poškození hybrid-
ního (trakčního) akumulátoru.

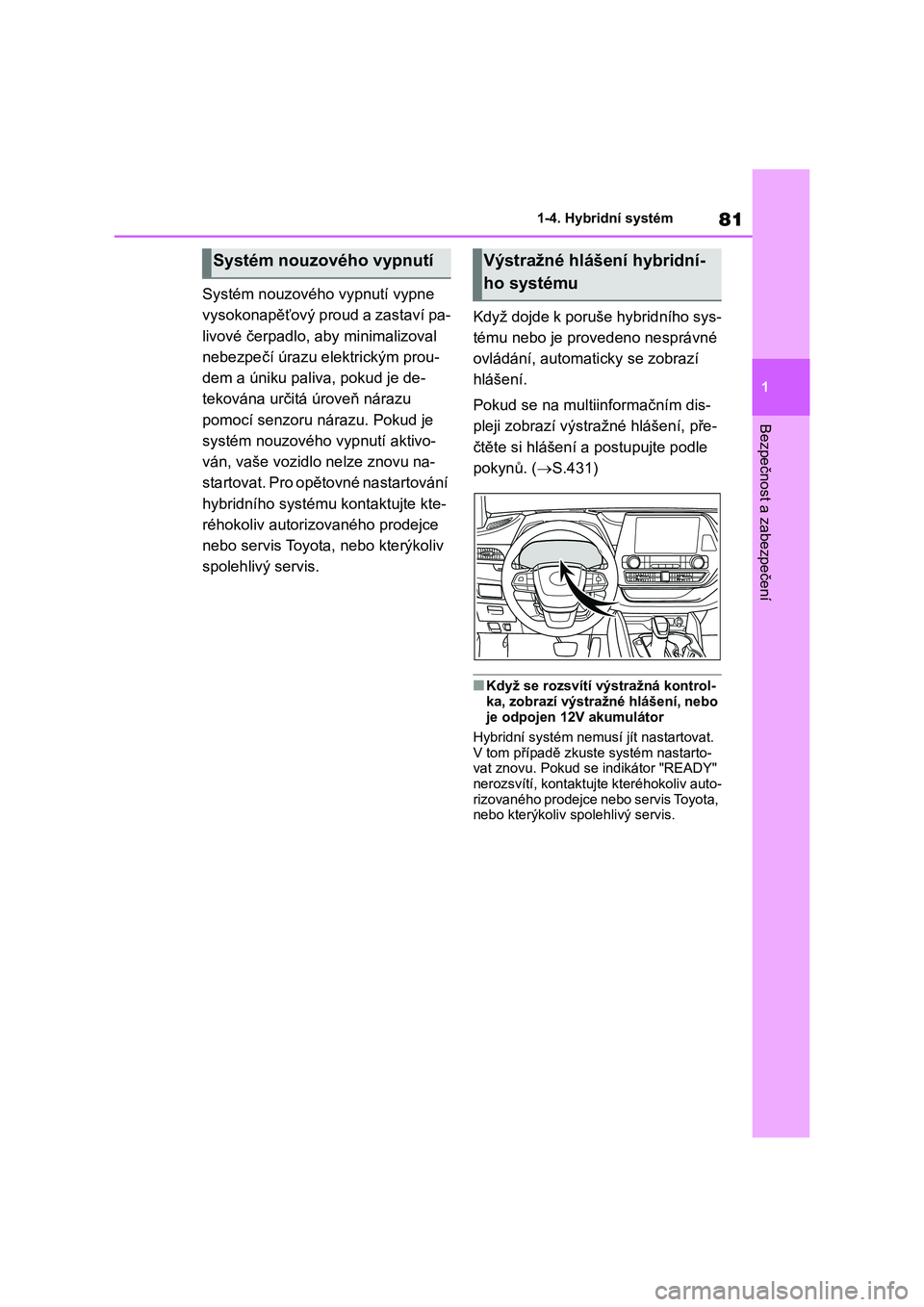

81
1
1-4. Hybridní systém
Bezpečnost a zabezpečení
Systém nouzového vypnutí vypne
vysokonapěťový proud a zastaví pa-
livové čerpadlo, aby minimalizoval
nebezpečí úrazu elektrickým prou-
dem a úniku paliva, pokud je de-
tekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je
systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelze znovu na-
startovat. Pro opětovné nastartování
hybridního systému kontaktujte kte-
réhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
Když dojde k poruše hybridního sys-
tému nebo je provedeno nesprávné
ovládání, automaticky se zobrazí
hlášení.
Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení, pře-
čtěte si hlášení a postupujte podle
pokynů. ( S.431)
■Když se rozsvítí výstražná kontrol-
ka, zobrazí výstražné hlášení, nebo
je odpojen 12V akumulátor
Hybridní systém nemus í jít nastartovat.
V tom případě zkus te systém nastarto-
vat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Systém nouzového vypnutíVýstražné hlášení hybridní-
ho systému

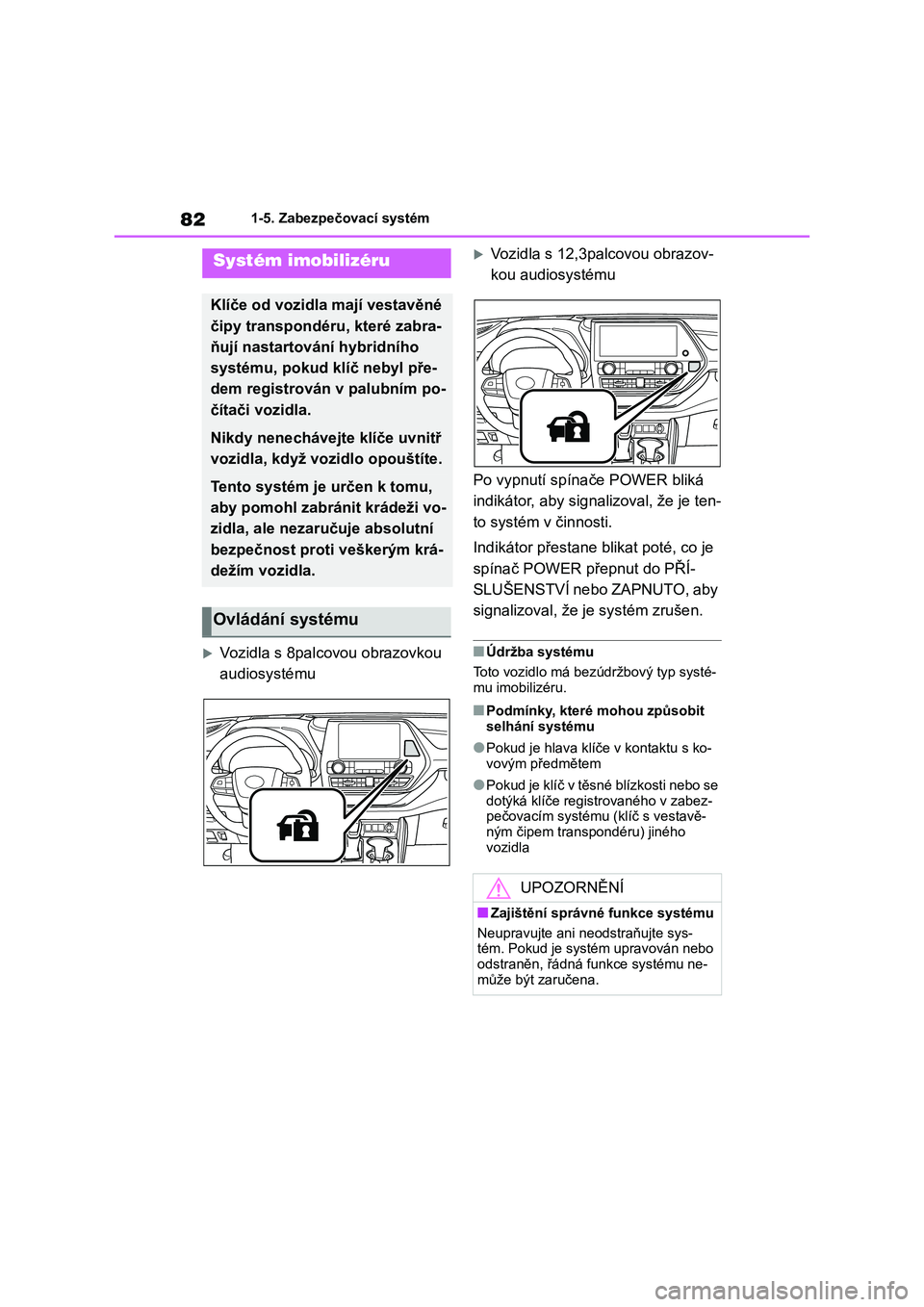

821-5. Zabezpečovací systém
1-5.Zabezpečovací systém
Vozidla s 8palcovou obrazovkou
audiosystému
Vozidla s 12,3palcovou obrazov-
kou audiosystému
Po vypnutí spínače POWER bliká
indikátor, aby signalizoval, že je ten-
to systém v činnosti.
Indikátor přestane b likat poté, co je
spínač POWER přepnut do PŘÍ-
SLUŠENSTVÍ nebo ZAPNUTO, aby
signalizoval, že je systém zrušen.
■Údržba systému
Toto vozidlo má bez údržbový typ systé-
mu imobilizéru.
■Podmínky, které mohou způsobit
selhání systému
●Pokud je hlava klíče v kontaktu s ko-
vovým předmětem
●Pokud je klíč v těsn é blízkosti nebo se
dotýká klíče registrovaného v zabez- pečovacím systému (klíč s vestavě-
ným čipem transpondéru) jiného
vozidla
Systém imobilizéru
Klíče od vozidla mají vestavěné
čipy transpondéru, které zabra-
ňují nastartování hybridního
systému, pokud klíč nebyl pře-
dem registrován v palubním po-
čítači vozidla.
Nikdy nenechávejte klíče uvnitř
vozidla, když vo zidlo opouštíte.
Tento systém je určen k tomu,
aby pomohl zabránit krádeži vo-
zidla, ale nezaručuje absolutní
bezpečnost proti veškerým krá-
dežím vozidla.
Ovládání systému
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte sys-
tém. Pokud je systém upravován nebo
odstraněn, řádná funkce systému ne- může být zaručena.

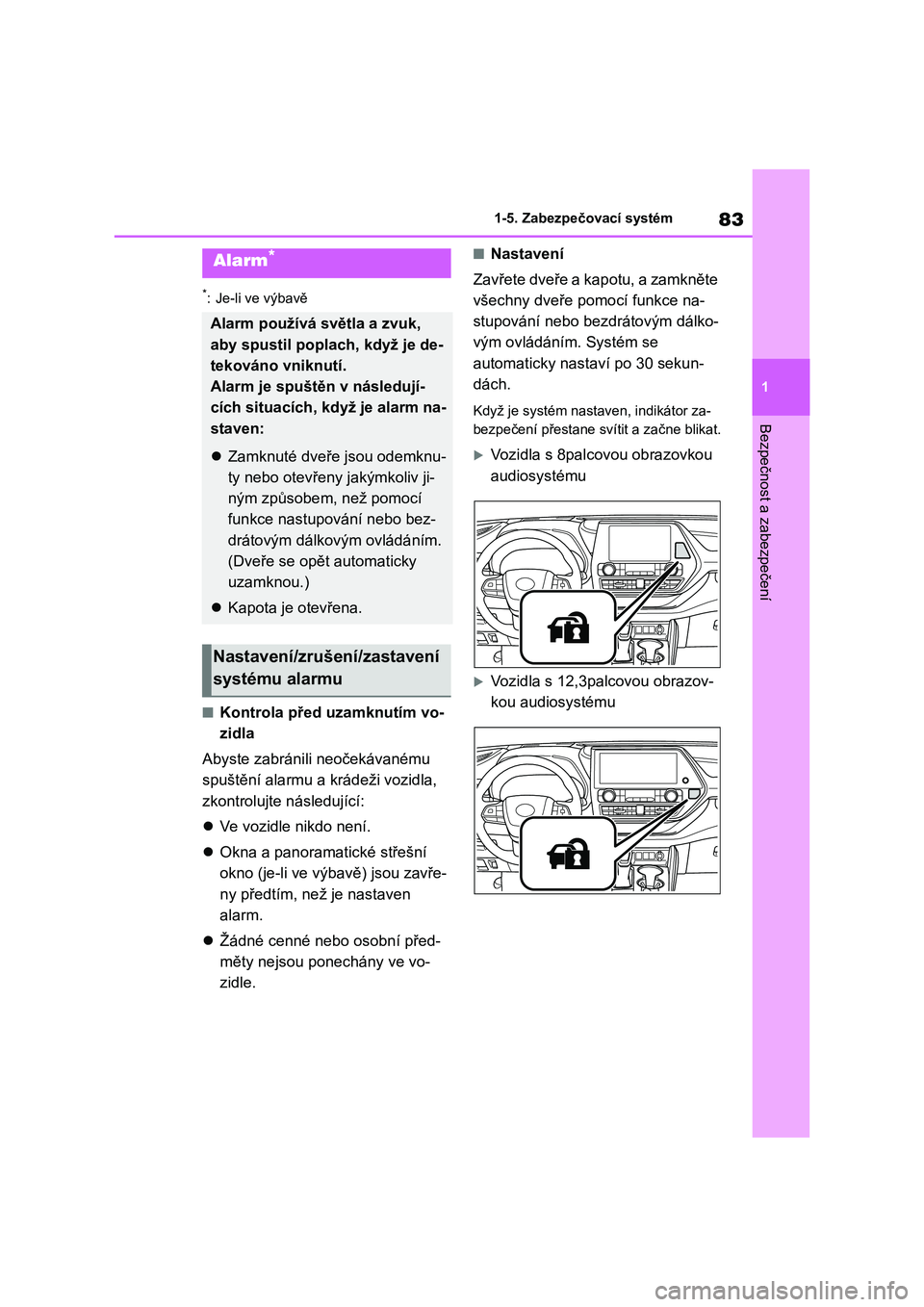

83
1
1-5. Zabezpečovací systém
Bezpečnost a zabezpečení
*: Je-li ve výbavě
■Kontrola před uzamknutím vo-
zidla
Abyste zabránili neočekávanému
spuštění alarmu a krádeži vozidla,
zkontrolujte následující:
 Ve vozidle nikdo není.
 Okna a panoramatické střešní
okno (je-li ve výbavě) jsou zavře-
ny předtím, ne ž je nastaven
alarm.
 Žádné cenné nebo osobní před-
měty nejsou ponechány ve vo-
zidle.
■Nastavení
Zavřete dveře a kapotu, a zamkněte
všechny dveře pomocí funkce na-
stupování nebo bezdrátovým dálko-
vým ovládáním. Systém se
automaticky nastaví po 30 sekun-
dách.
Když je systém nasta ven, indikátor za-
bezpečení přestane sví tit a začne blikat.
Vozidla s 8palcovou obrazovkou
audiosystému
Vozidla s 12,3palcovou obrazov-
kou audiosystému
Alarm*
Alarm používá světla a zvuk,
aby spustil poplach, když je de-
tekováno vniknutí.
Alarm je spuštěn v následují-
cích situacích, když je alarm na-
staven:
 Zamknuté dveře jsou odemknu-
ty nebo otevřeny jakýmkoliv ji-
ným způsobem, než pomocí
funkce nastupování nebo bez-
drátovým dálkovým ovládáním.
(Dveře se opět automaticky
uzamknou.)
 Kapota je otevřena.
Nastavení/zrušení/zastavení
systému alarmu

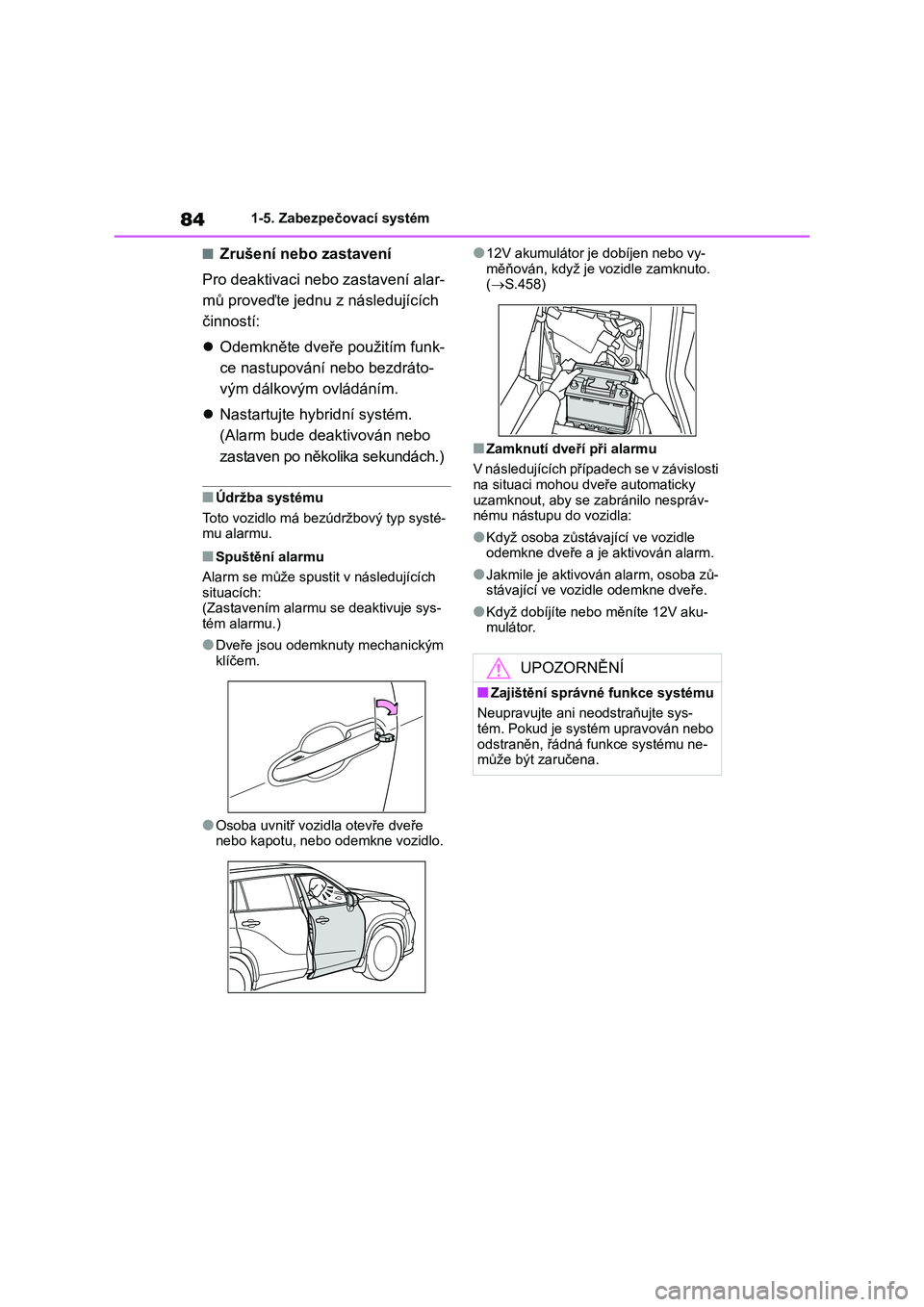

841-5. Zabezpečovací systém
■Zrušení nebo zastavení
Pro deaktivaci neb o zastavení alar-
mů proveďte jednu z následujících
činností:
 Odemkněte dveře použitím funk-
ce nastupován í nebo bezdráto-
vým dálkovým ovládáním.
 Nastartujte hybridní systém.
(Alarm bude deaktivován nebo
zastaven po několika sekundách.)
■Údržba systému
Toto vozidlo má bezúdržbový typ systé- mu alarmu.
■Spuštění alarmu
Alarm se může spusti t v následujících
situacích: (Zastavením alarmu se deaktivuje sys-
tém alarmu.)
●Dveře jsou odemknuty mechanickým
klíčem.
●Osoba uvnitř vozidla otevře dveře nebo kapotu, nebo odemkne vozidlo.
●12V akumulátor je dobíjen nebo vy-
měňován, když je vozidle zamknuto. ( S.458)
■Zamknutí dveří při alarmu
V následujících případech se v závislosti
na situaci mohou dveře automaticky
uzamknout, aby se z abránilo nespráv- nému nástupu do vozidla:
●Když osoba zůstávající ve vozidle odemkne dveře a je aktivován alarm.
●Jakmile je aktivován alarm, osoba zů- stávající ve vozidle odemkne dveře.
●Když dobíjíte nebo měníte 12V aku- mulátor.
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte sys-
tém. Pokud je systém upravován nebo odstraněn, řádná funkce systému ne-
může být zaručena.

2

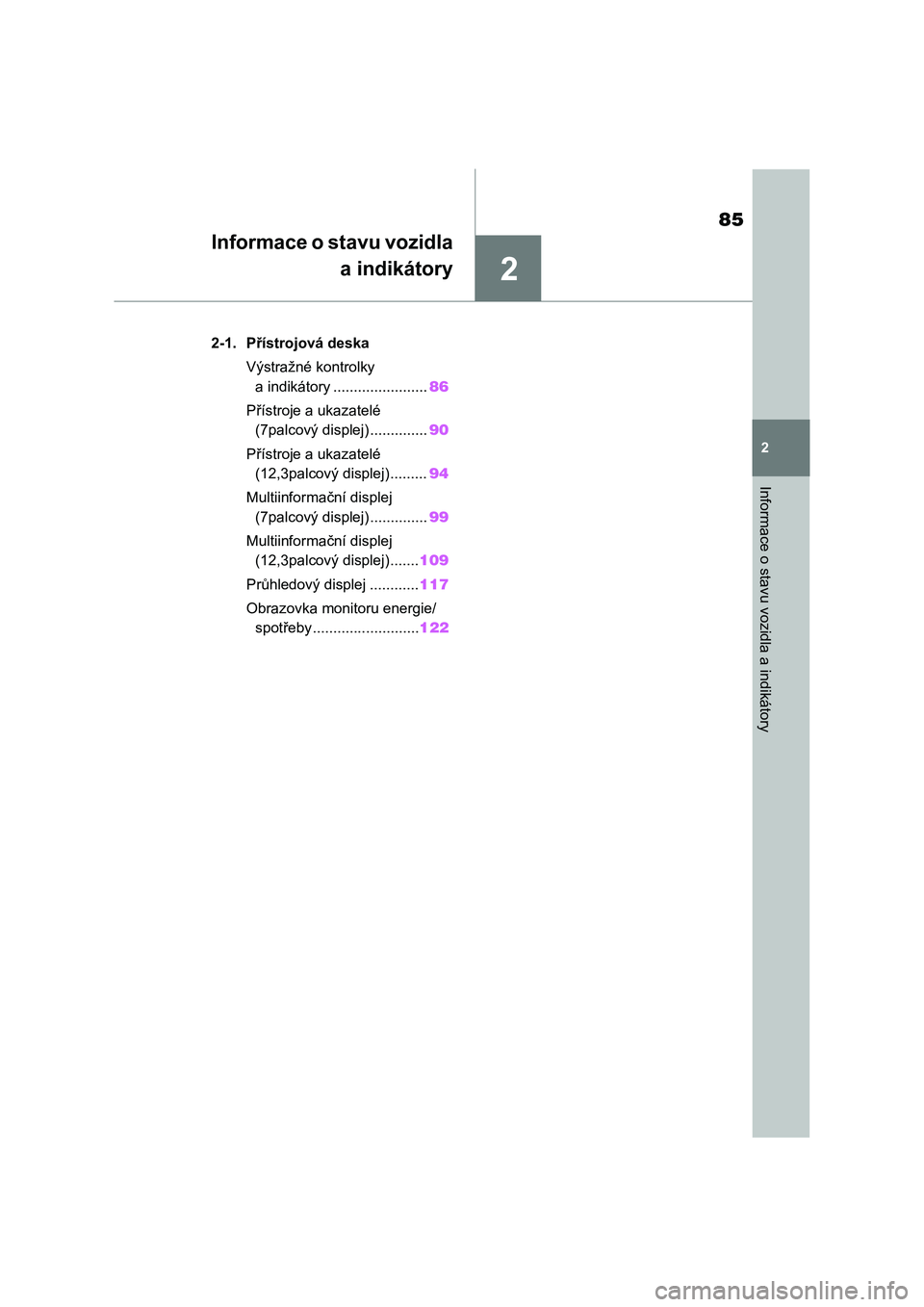

85
2
Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
.2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .......................86
Přístroje a ukazatelé
(7palcový displej) ..............90
Přístroje a ukazatelé
(12,3palcový displej) .........94
Multiinformační displej
(7palcový displej) ..............99
Multiinformační displej
(12,3palcový displej) .......109
Průhledový displej ............117
Obrazovka monitoru energie/
spotřeby ..........................122

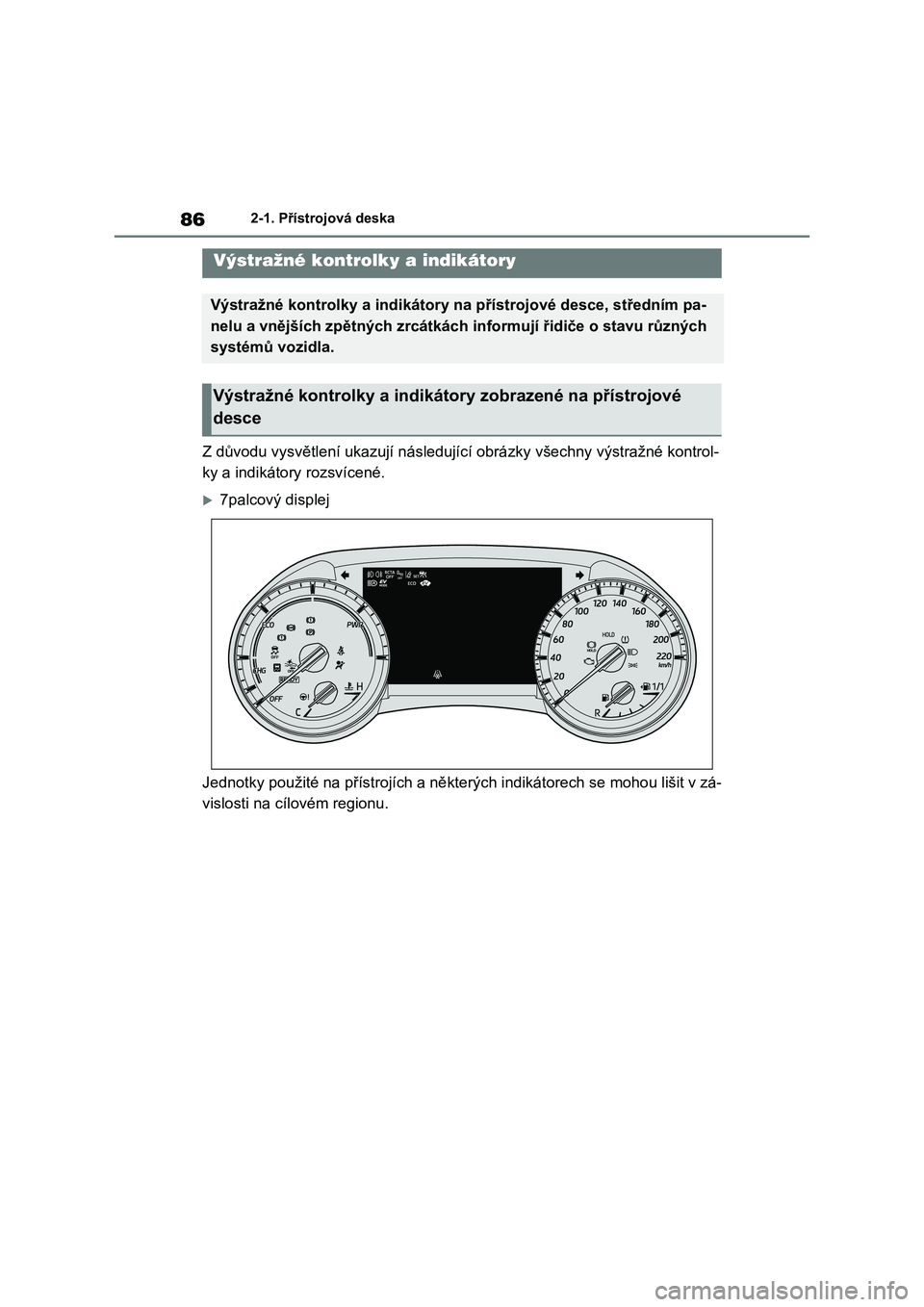

862-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
7palcový displej
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v zá-
vislosti na cílovém regionu.
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkách informují řidiče o stavu růz ných
systémů vozidla.
Výstražné kontrolky a indikátory zobrazené na přístrojové
desce

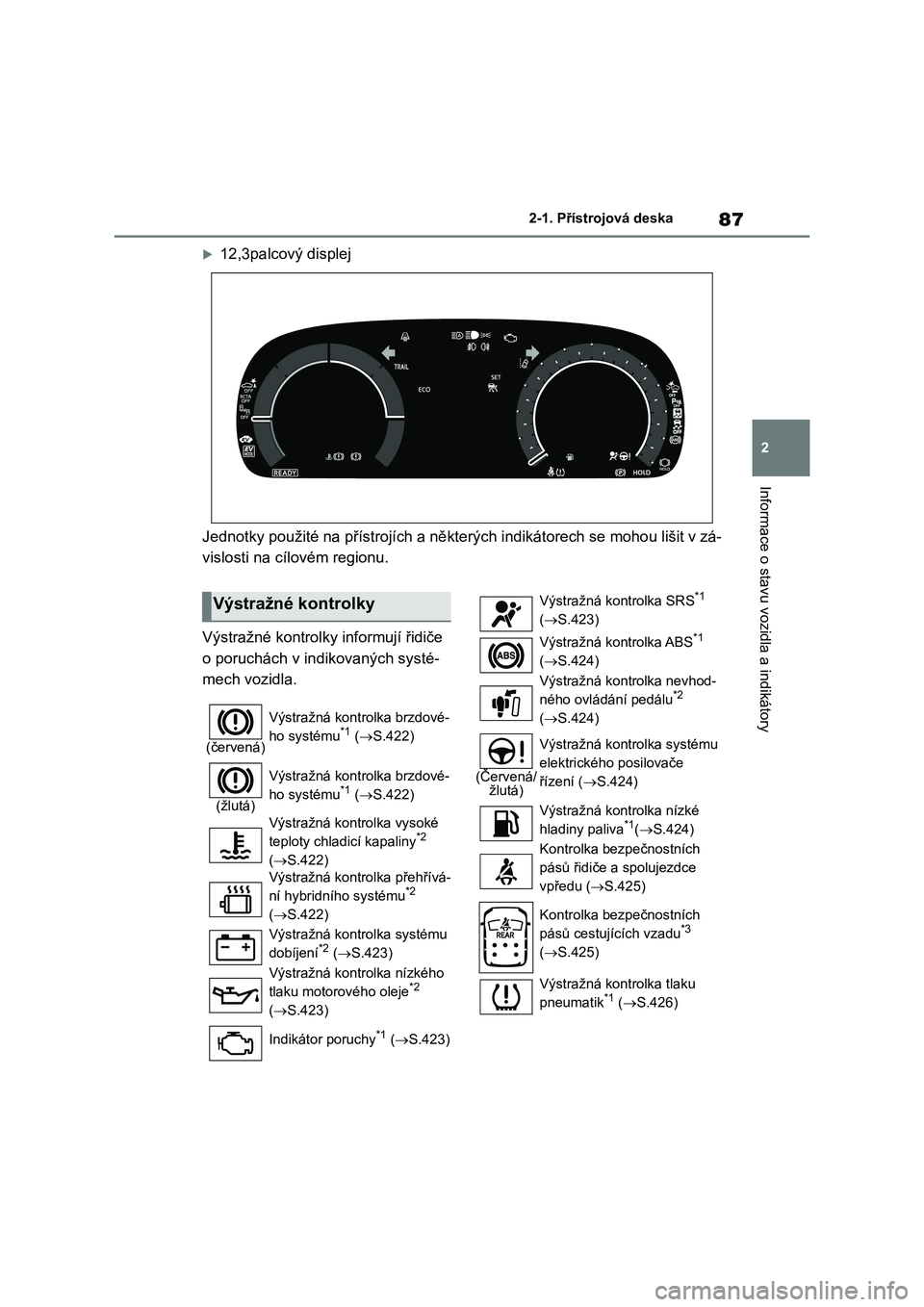

87
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
12,3palcový displej
Jednotky použité na přístrojích a některých indikátorech se mohou lišit v zá-
vislosti na cílovém regionu.
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(červená)
Výstražná kontrolka brzdové-
ho systému*1 ( S.422)
(žlutá)
Výstražná kontrolka brzdové-
ho systému*1 ( S.422)
Výstražná kontrolka vysoké
teploty chladicí kapaliny*2
( S.422)
Výstražná kontrolka přehřívá-
ní hybridn ího systému*2
( S.422)
Výstražná kont rolka systému
dobíjení*2 ( S.423)
Výstražná kontrolka nízkého
tlaku motorového oleje*2
( S.423)
Indikátor poruchy*1 ( S.423)
Výstražná kontrolka SRS*1
( S.423)
Výstražná kontrolka ABS*1
( S.424)
Výstražná kont rolka nevhod-
ného ovládání pedálu*2
( S.424)
(Červená/ žlutá)
Výstražná kontrolka systému
elektrického posilovače
řízení ( S.424)
Výstražná kontrolka nízké
hladiny paliva*1( S.424)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S.425)
Kontrolka bezpečnostních
pásů cestujících vzadu*3
( S.425)
Výstražná kontrolka tlaku
pneumatik*1 ( S.426)

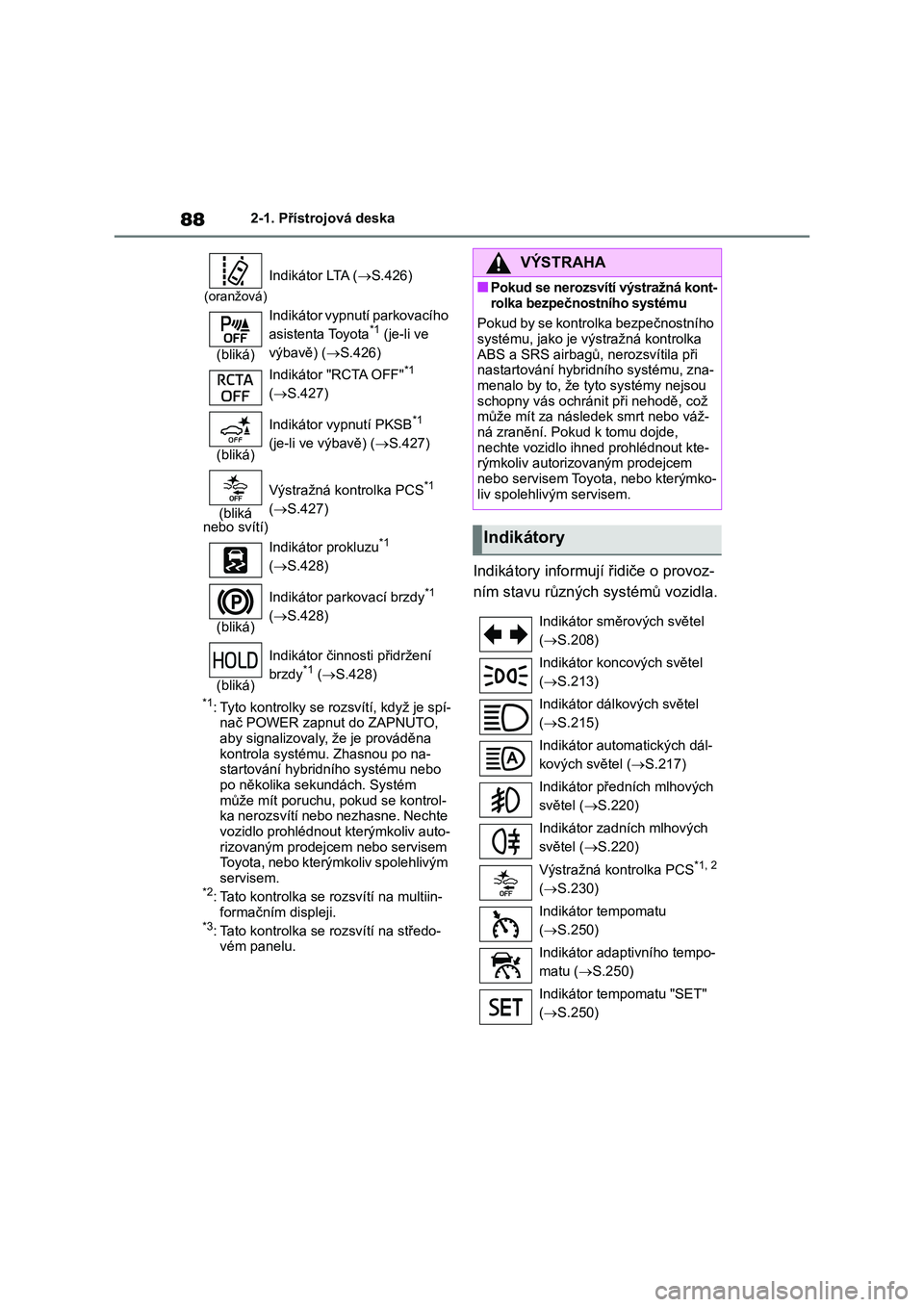

882-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spí- nač POWER zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na- startování hybri dního systému nebo
po několika sek undách. Systém
může mít poruchu, pokud se kontrol- ka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv auto-
rizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.*2: Tato kontrolka se rozsvítí na multiin-
formačním displeji.*3: Tato kontrolka se rozsvítí na středo- vém panelu.
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
(oranžová)
Indikátor LTA ( S.426)
(bliká)
Indikátor vypnu tí parkovacího
asistenta Toyota*1 (je-li ve
výbavě) ( S.426)
Indikátor "RCTA OFF"*1
( S.427)
(bliká)
Indikátor vypnutí PKSB*1
(je-li ve výbavě) ( S.427)
(bliká nebo svítí)
Výstražná kontrolka PCS*1
( S.427)
Indikátor prokluzu*1
( S.428)
(bliká)
Indikátor parkovací brzdy*1
( S.428)
(bliká)
Indikátor činnosti přidržení
brzdy*1 ( S.428)
VÝSTRAHA
■Pokud se nerozsvítí výstražná kont-
rolka bezpečno stního systému
Pokud by se kontrolka bezpečnostního systému, jako je výst ražná kontrolka
ABS a SRS airbagů, n erozsvítila při
nastartování hybri dního systému, zna- menalo by to, že ty to systémy nejsou
schopny vás ochránit při nehodě, což
může mít za následek smrt nebo váž-
ná zranění. Pokud k tomu dojde, nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo kterýmko- liv spolehlivým servisem.
Indikátory
Indikátor směrových světel
( S.208)
Indikátor koncových světel
( S.213)
Indikátor dál kových světel
( S.215)
Indikátor autom atických dál-
kových světel ( S.217)
Indikátor před ních mlhových
světel ( S.220)
Indikátor zadních mlhových
světel ( S.220)
Výstražná kontrolka PCS*1, 2
( S.230)
Indikátor tempomatu
( S.250)
Indikátor adaptivního tempo-
matu ( S.250)
Indikátor tempomatu "SET"
( S.250)
