TOYOTA HIGHLANDER HYBRID 2018 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2018, Model line: HIGHLANDER HYBRID, Model: TOYOTA HIGHLANDER HYBRID 2018Pages: 766, PDF Size: 43.09 MB
Page 151 of 766

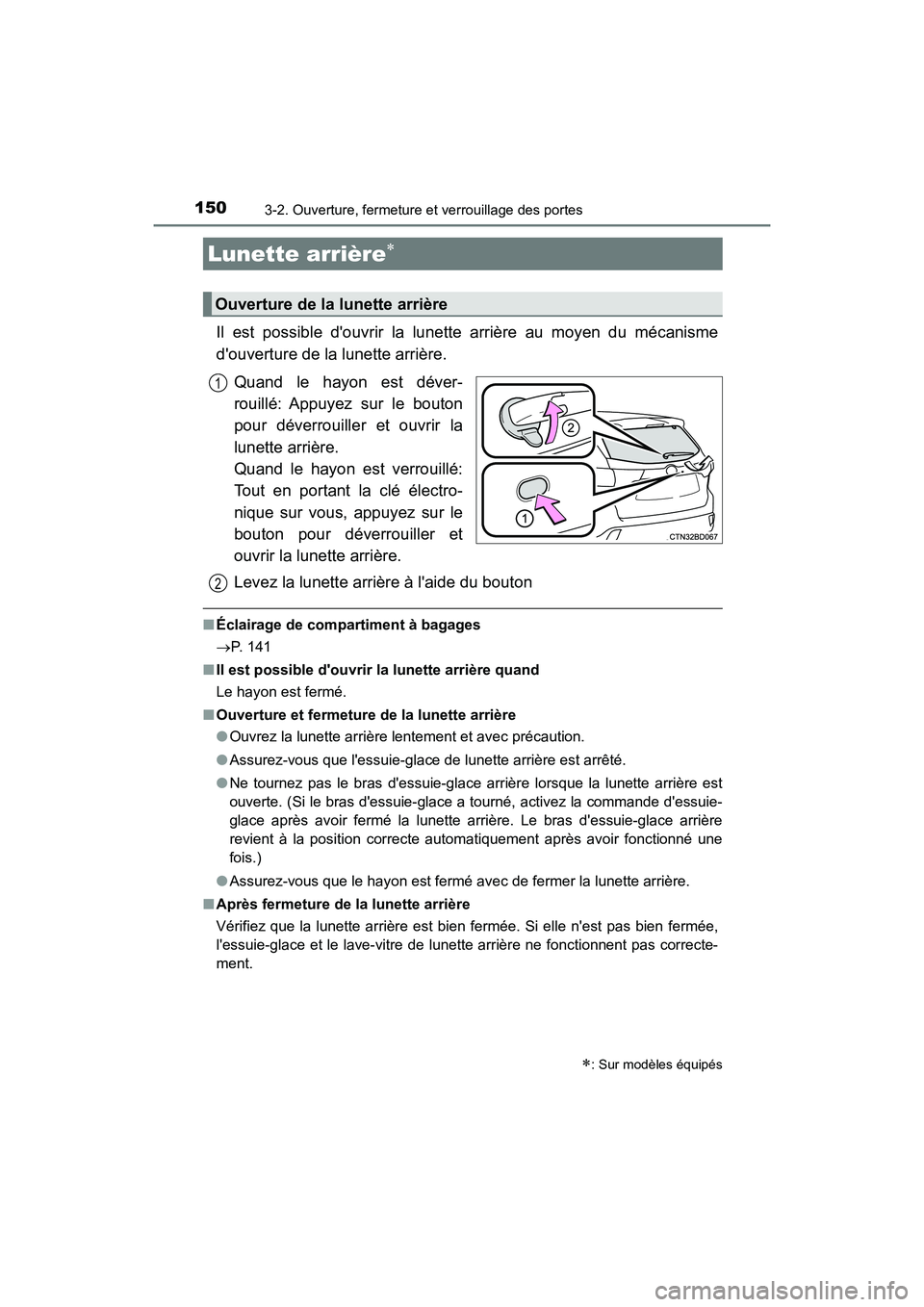

1503-2. Ouverture, fermeture et verrouillage des portes
HIGHLANDER_HV_D_OM0E032D
Il est possible d'ouvrir la lunette arrière au moyen du mécanisme
d'ouverture de la lunette arrière.
Quand le hayon est déver-
rouillé: Appuyez sur le bouton
pour déverrouiller et ouvrir la
lunette arrière.
Quand le hayon est verrouillé:
Tout en portant la clé électro-
nique sur vous, appuyez sur le
bouton pour déverrouiller et
ouvrir la lunette arrière.
Levez la lunette arrière à l'aide du bouton
■ Éclairage de compartiment à bagages
P. 141
■ Il est possible d'ouvrir la lunette arrière quand
Le hayon est fermé.
■ Ouverture et fermeture de la lunette arrière
● Ouvrez la lunette arrière lentement et avec précaution.
● Assurez-vous que l'essuie-glace de lunette arrière est arrêté.
● Ne tournez pas le bras d'essuie-glace arrière lorsque la lunette arrière est
ouverte. (Si le bras d'essuie-glace a tourné, activez la commande d'essuie-
glace après avoir fermé la lunette arrière. Le bras d'essuie-glace arrière
revient à la position correcte automatiquement après avoir fonctionné une
fois.)
● Assurez-vous que le hayon est fermé avec de fermer la lunette arrière.
■ Après fermeture de la lunette arrière
Vérifiez que la lunette arrière est bien fermée. Si elle n'est pas bien fermée,
l'essuie-glace et le lave-vitre de lunette arrière ne fonctionnent pas correcte-
ment.
Lunette arrière
: Sur modèles équipés
Ouverture de la lunette arrière
1
2
Page 152 of 766

1513-2. Ouverture, fermeture et verrouillage des portes
3
Fonctionnement de chaque composant
HIGHLANDER_HV_D_OM0E032D

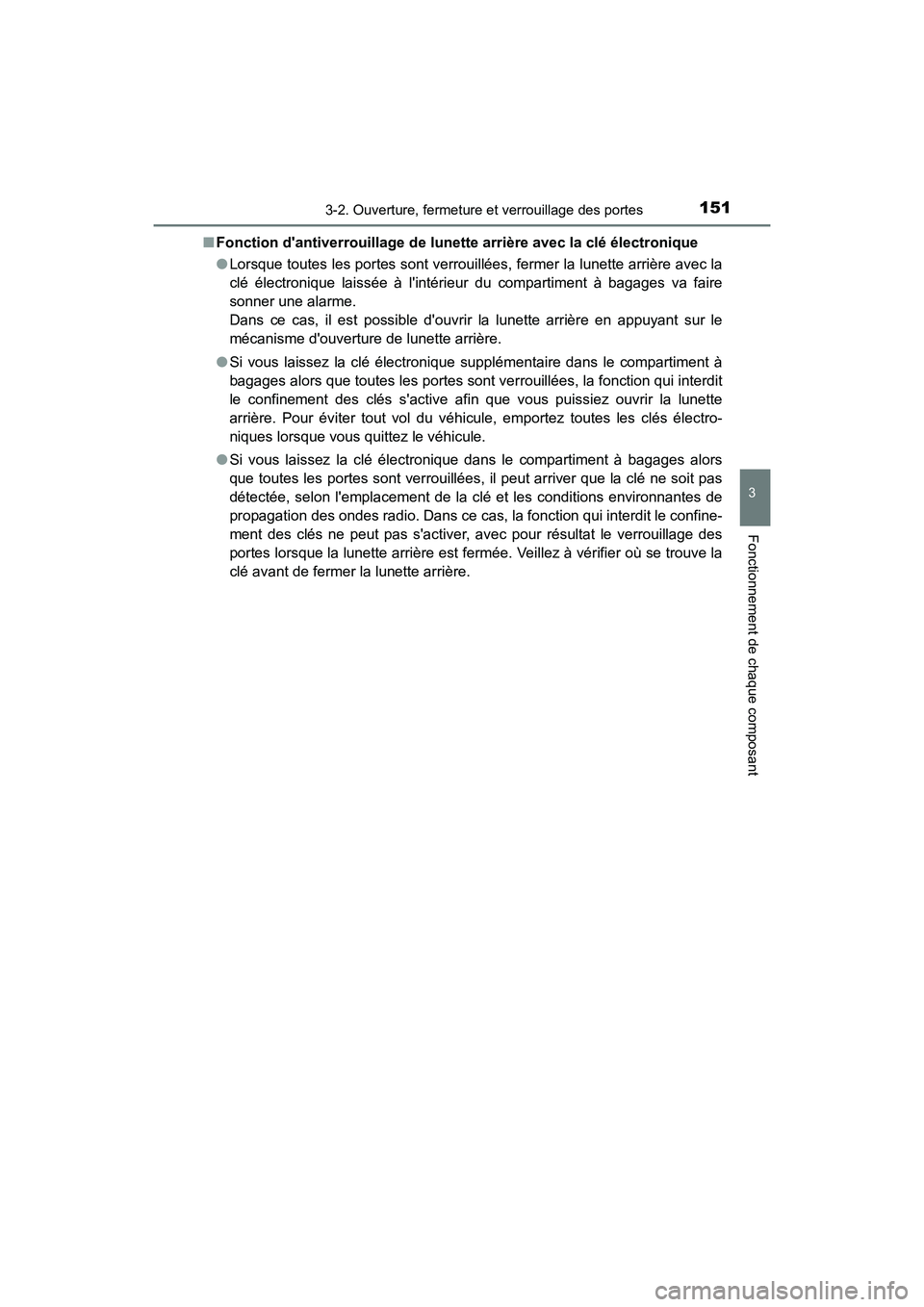

■ Fonction d'antiverrouillage de lunette arrière avec la clé électronique
● Lorsque toutes les portes sont verrouillées, fermer la lunette arrière avec la
clé électronique laissée à l'intérieur du compartiment à bagages va faire
sonner une alarme.
Dans ce cas, il est possible d'ouvrir la lunette arrière en appuyant sur le
mécanisme d'ouverture de lunette arrière.
● Si vous laissez la clé électronique supplémentaire dans le compartiment à
bagages alors que toutes les portes sont verrouillées, la fonction qui interdit
le confinement des clés s'active afin que vous puissiez ouvrir la lunette
arrière. Pour éviter tout vol du véhicule, emportez toutes les clés électro-
niques lorsque vous quittez le véhicule.
● Si vous laissez la clé électronique dans le compartiment à bagages alors
que toutes les portes sont verrouillées, il peut arriver que la clé ne soit pas
détectée, selon l'emplacement de la clé et les conditions environnantes de
propagation des ondes radio. Dans ce cas, la fonction qui interdit le confine-
ment des clés ne peut pas s'activer, avec pour résultat le verrouillage des
portes lorsque la lunette arrière est fermée. Veillez à vérifier où se trouve la
clé avant de fermer la lunette arrière.
Page 153 of 766

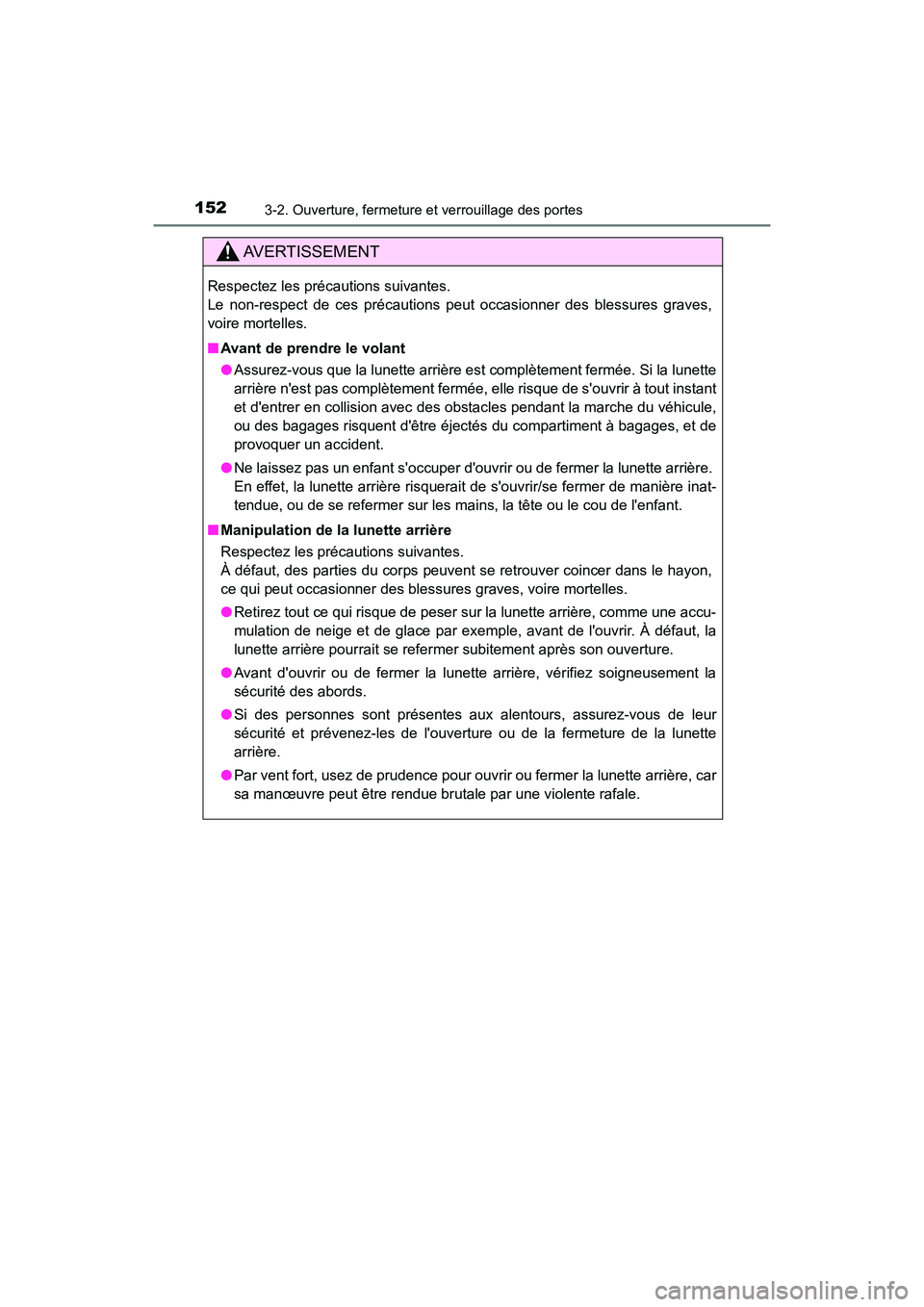

1523-2. Ouverture, fermeture et verrouillage des portes
HIGHLANDER_HV_D_OM0E032D
AVERTISSEMENT
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des blessures graves,
voire mortelles.
■ Avant de prendre le volant
● Assurez-vous que la lunette arrière est complètement fermée. Si la lunette
arrière n'est pas complètement fermée, elle risque de s'ouvrir à tout instant
et d'entrer en collision avec des obstacles pendant la marche du véhicule,
ou des bagages risquent d'être éjectés du compartiment à bagages, et de
provoquer un accident.
● Ne laissez pas un enfant s'occuper d'ouvrir ou de fermer la lunette arrière.
En effet, la lunette arrière risquerait de s'ouvrir/se fermer de manière inat-
tendue, ou de se refermer sur les mains, la tête ou le cou de l'enfant.
■ Manipulation de la lunette arrière
Respectez les précautions suivantes.
À défaut, des parties du corps peuvent se retrouver coincer dans le hayon,
ce qui peut occasionner des blessures graves, voire mortelles.
● Retirez tout ce qui risque de peser sur la lunette arrière, comme une accu-
mulation de neige et de glace par exemple, avant de l'ouvrir. À défaut, la
lunette arrière pourrait se refermer subitement après son ouverture.
● Avant d'ouvrir ou de fermer la lunette arrière, vérifiez soigneusement la
sécurité des abords.
● Si des personnes sont présentes aux alentours, assurez-vous de leur
sécurité et prévenez-les de l'ouverture ou de la fermeture de la lunette
arrière.
● Par vent fort, usez de prudence pour ouvrir ou fermer la lunette arrière, car
sa manœuvre peut être rendue brutale par une violente rafale.
Page 154 of 766

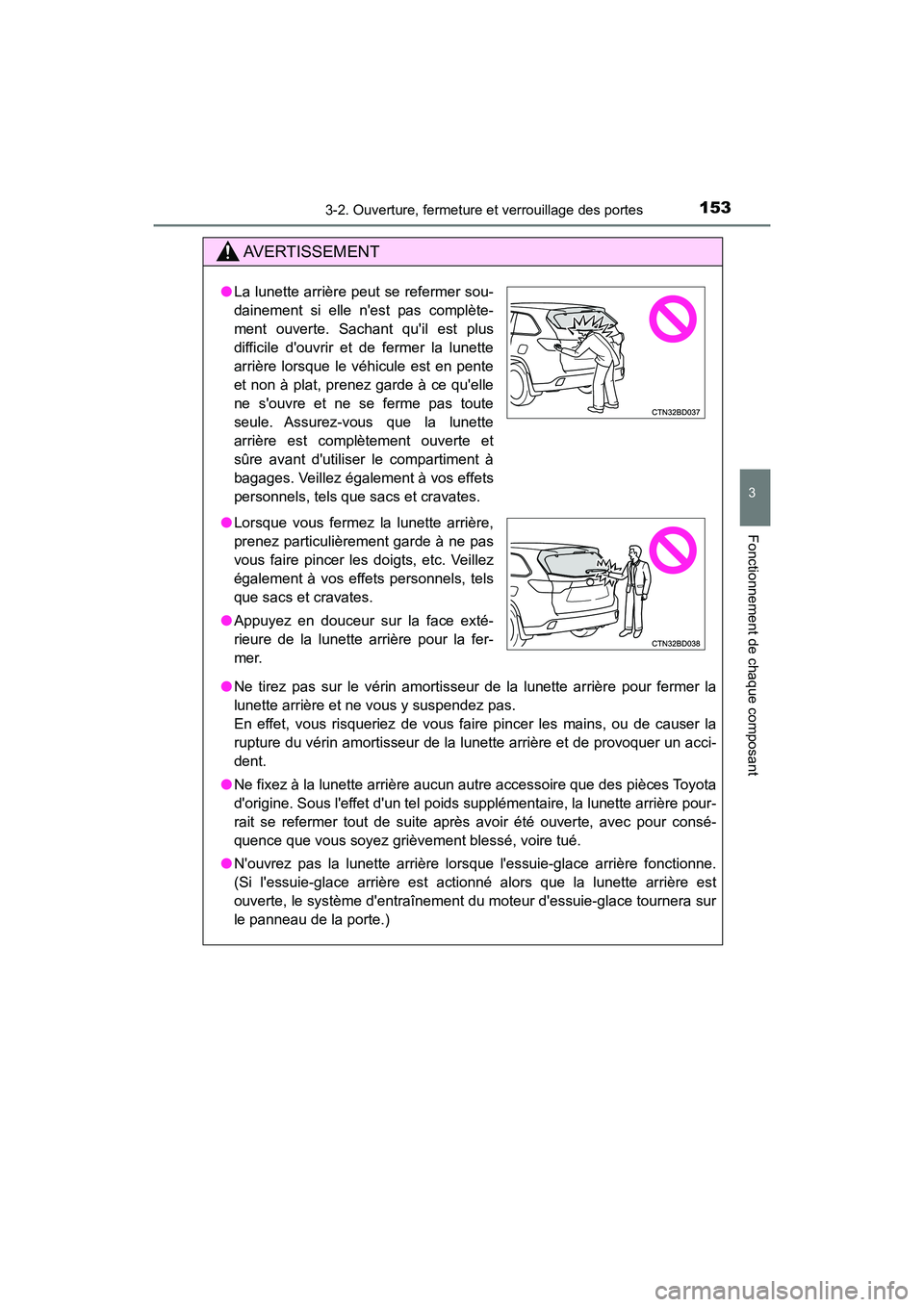

1533-2. Ouverture, fermeture et verrouillage des portes
3
Fonctionnement de chaque composant
HIGHLANDER_HV_D_OM0E032D
AVERTISSEMENT
●Ne tirez pas sur le vérin amortisseur de la lunette arrière pour fermer la
lunette arrière et ne vous y suspendez pas.
En effet, vous risqueriez de vous faire pincer les mains, ou de causer la
rupture du vérin amortisseur de la lunette arrière et de provoquer un acci-
dent.
● Ne fixez à la lunette arrière aucun autre accessoire que des pièces Toyota
d'origine. Sous l'effet d'un tel poids supplémentaire, la lunette arrière pour-
rait se refermer tout de suite après avoir été ouverte, avec pour consé-
quence que vous soyez grièvement blessé, voire tué.
● N'ouvrez pas la lunette arrière lorsque l'essuie-glace arrière fonctionne.
(Si l'essuie-glace arrière est actionné alors que la lunette arrière est
ouverte, le système d'entraînement du moteur d'essuie-glace tournera sur
le panneau de la porte.)
● La lunette arrière peut se refermer sou-
dainement si elle n'est pas complète-
ment ouverte. Sachant qu'il est plus
difficile d'ouvrir et de fermer la lunette
arrière lorsque le véhicule est en pente
et non à plat, prenez garde à ce qu'elle
ne s'ouvre et ne se ferme pas toute
seule. Assurez-vous que la lunette
arrière est complètement ouverte et
sûre avant d'utiliser le compartiment à
bagages. Veillez également à vos effets
personnels, tels que sacs et cravates.
● Lorsque vous fermez la lunette arrière,
prenez particulièrement garde à ne pas
vous faire pincer les doigts, etc. Veillez
également à vos effets personnels, tels
que sacs et cravates.
● Appuyez en douceur sur la face exté-
rieure de la lunette arrière pour la fer-
mer.
Page 155 of 766

1543-2. Ouverture, fermeture et verrouillage des portes
HIGHLANDER_HV_D_OM0E032D
AVERTISSEMENT

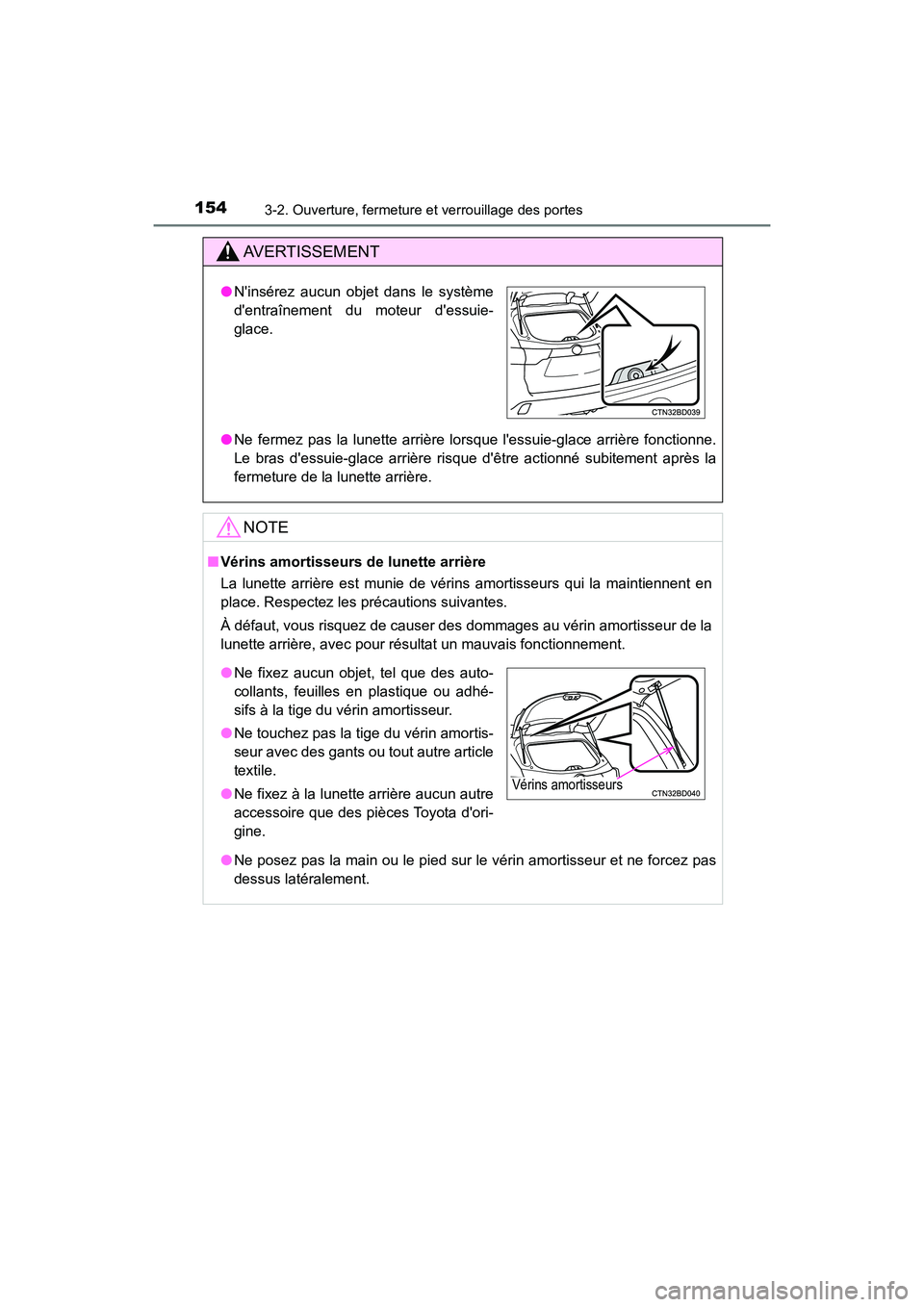

●Ne fermez pas la lunette arrière lorsque l'essuie-glace arrière fonctionne.
Le bras d'essuie-glace arrière risque d'être actionné subitement après la
fermeture de la lunette arrière.
NOTE
■ Vérins amortisseurs de lunette arrière
La lunette arrière est munie de vérins amortisseurs qui la maintiennent en
place. Respectez les précautions suivantes.
À défaut, vous risquez de causer des dommages au vérin amortisseur de la
lunette arrière, avec pour résultat un mauvais fonctionnement.
● Ne posez pas la main ou le pied sur le vérin amortisseur et ne forcez pas
dessus latéralement.
● N'insérez aucun objet dans le système
d'entraînement du moteur d'essuie-
glace.
● Ne fixez aucun objet, tel que des auto-
collants, feuilles en plastique ou adhé-
sifs à la tige du vérin amortisseur.
● Ne touchez pas la tige du vérin amortis-
seur avec des gants ou tout autre article
textile.
● Ne fixez à la lunette arrière aucun autre
accessoire que des pièces Toyota d'ori-
gine.
Vérins amortisseurs
Page 156 of 766

1553-2. Ouverture, fermeture et verrouillage des portes
3
Fonctionnement de chaque composant
HIGHLANDER_HV_D_OM0E032D

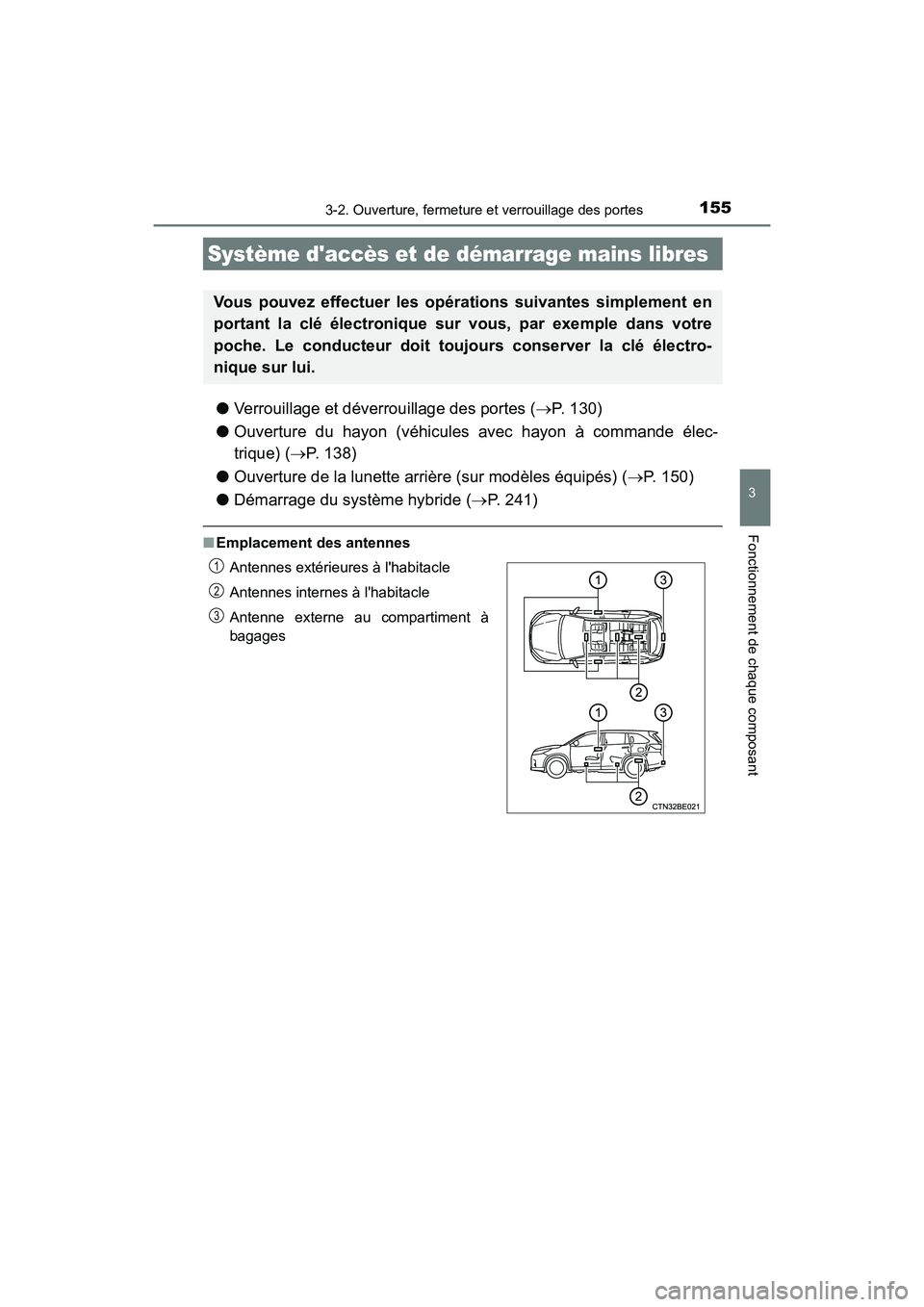

●Verrouillage et déverrouillage des portes (P. 130)
● Ouverture du hayon (véhicules avec hayon à commande élec-
trique) ( P. 138)
● Ouverture de la lunette arrière (sur modèles équipés) (P. 150)
● Démarrage du système hybride (P. 241)
■Emplacement des antennes
Système d'accès et de démarrage mains libres
Vous pouvez effectuer les opérations suivantes simplement en
portant la clé électronique sur vous, par exemple dans votre
poche. Le conducteur doit toujours conserver la clé électro-
nique sur lui.
Antennes extérieures à l'habitacle
Antennes internes à l'habitacle
Antenne externe au compartiment à
bagages
1
2
3
Page 157 of 766

1563-2. Ouverture, fermeture et verrouillage des portes
HIGHLANDER_HV_D_OM0E032D

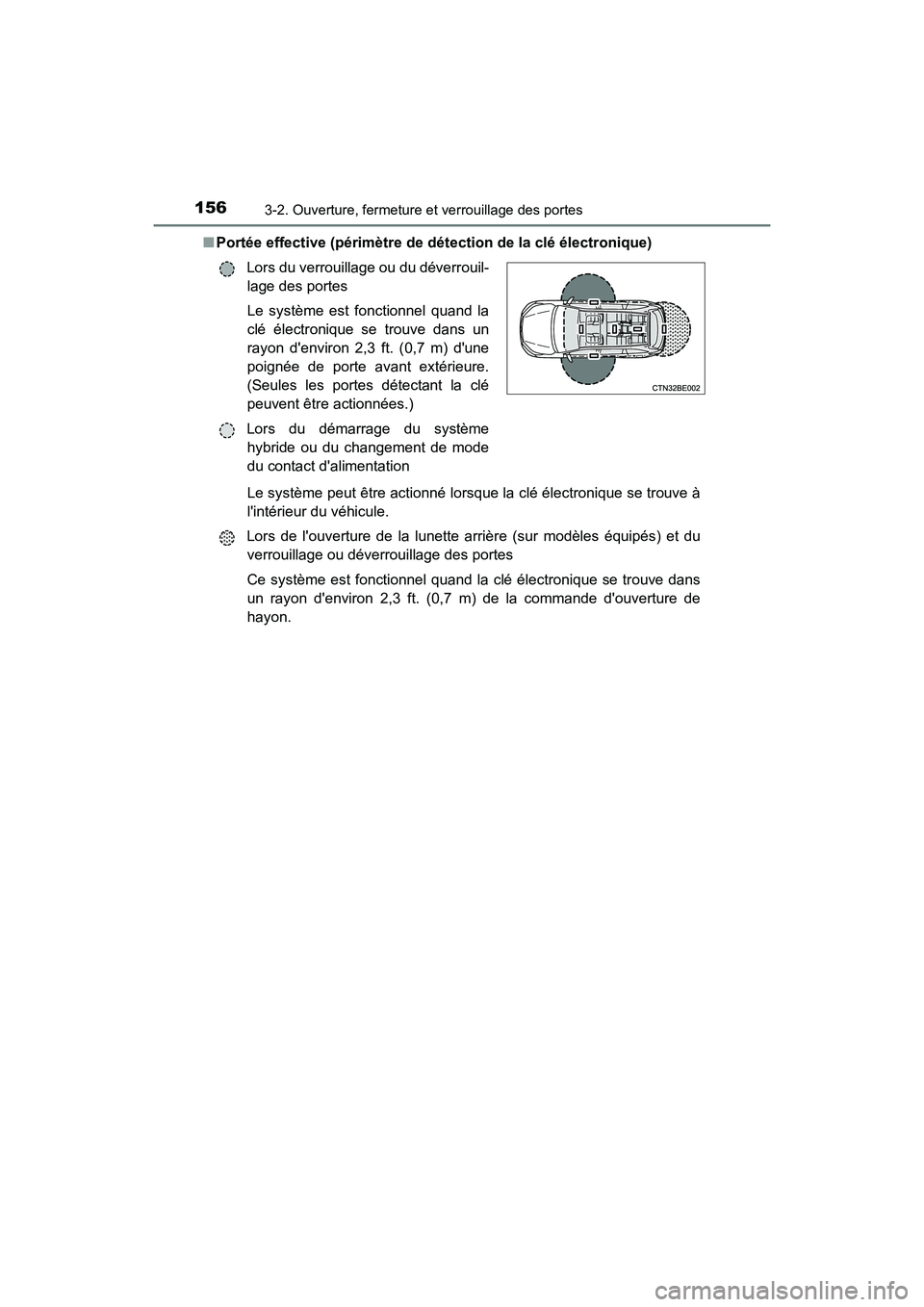

■ Portée effective (périmètre de détection de la clé électronique)
Lors du verrouillage ou du déverrouil-
lage des portes
Le système est fonctionnel quand la
clé électronique se trouve dans un
rayon d'environ 2,3 ft. (0,7 m) d'une
poignée de porte avant extérieure.
(Seules les portes détectant la clé
peuvent être actionnées.)
Lors du démarrage du système
hybride ou du changement de mode
du contact d'alimentation
Le système peut être actionné lorsque la clé électronique se trouve à
l'intérieur du véhicule.
Lors de l'ouverture de la lunette arrière (sur modèles équipés) et du
verrouillage ou déverrouillage des portes
Ce système est fonctionnel quand la clé électronique se trouve dans
un rayon d'environ 2,3 ft. (0,7 m) de la commande d'ouverture de
hayon.
Page 158 of 766

1573-2. Ouverture, fermeture et verrouillage des portes
3
Fonctionnement de chaque composant
HIGHLANDER_HV_D_OM0E032D

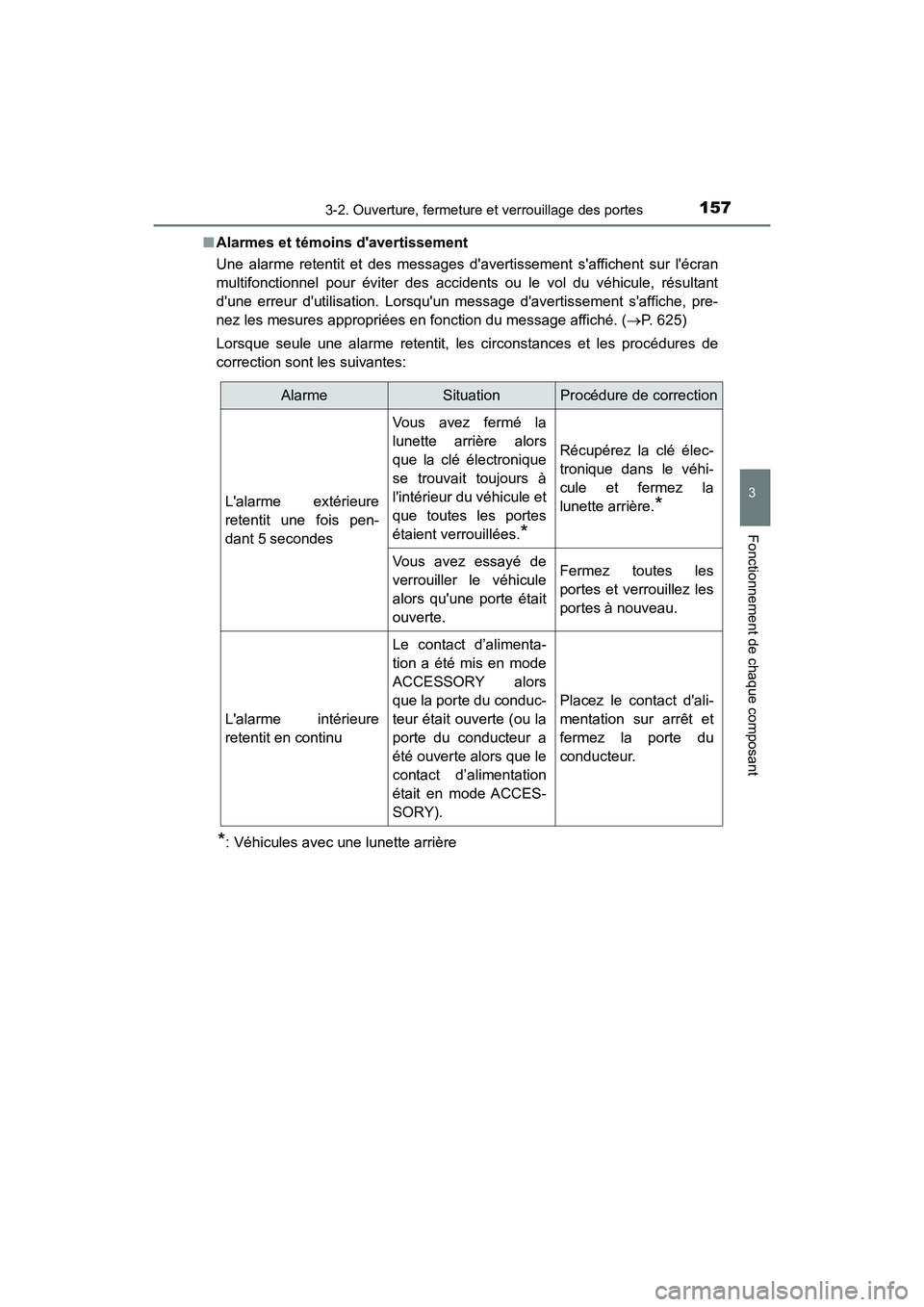

■ Alarmes et témoins d'avertissement
Une alarme retentit et des messages d' avertissement s'affichent sur l'écran
multifonctionnel pour éviter des accidents ou le vol du véhicule, résultant
d'une erreur d'utilisation. Lorsqu'un message d'avertissement s'affiche, pre-
nez les mesures appropriées en fonction du message affiché. ( P. 625)
Lorsque seule une alarme retentit, les circonstances et les procédures de
correction sont les suivantes:
*: Véhicules avec une lunette arrière
AlarmeSituationProcédure de correction
L'alarme extérieure
retentit une fois pen-
dant 5 secondes
Vous avez fermé la
lunette arrière alors
que la clé électronique
se trouvait toujours à
l'intérieur du véhicule et
que toutes les portes
étaient verrouillées.*
Récupérez la clé élec-
tronique dans le véhi-
cule et fermez la
lunette arrière.*
Vous avez essayé de
verrouiller le véhicule
alors qu'une porte était
ouverte.
Fermez toutes les
portes et verrouillez les
portes à nouveau.
L'alarme intérieure
retentit en continu
Le contact d’alimenta-
tion a été mis en mode
ACCESSORY alors
que la porte du conduc-
teur était ouverte (ou la
porte du conducteur a
été ouverte alors que le
contact d’alimentation
était en mode ACCES-
SORY).
Placez le contact d'ali-
mentation sur arrêt et
fermez la porte du
conducteur.
Page 159 of 766

1583-2. Ouverture, fermeture et verrouillage des portes
HIGHLANDER_HV_D_OM0E032D

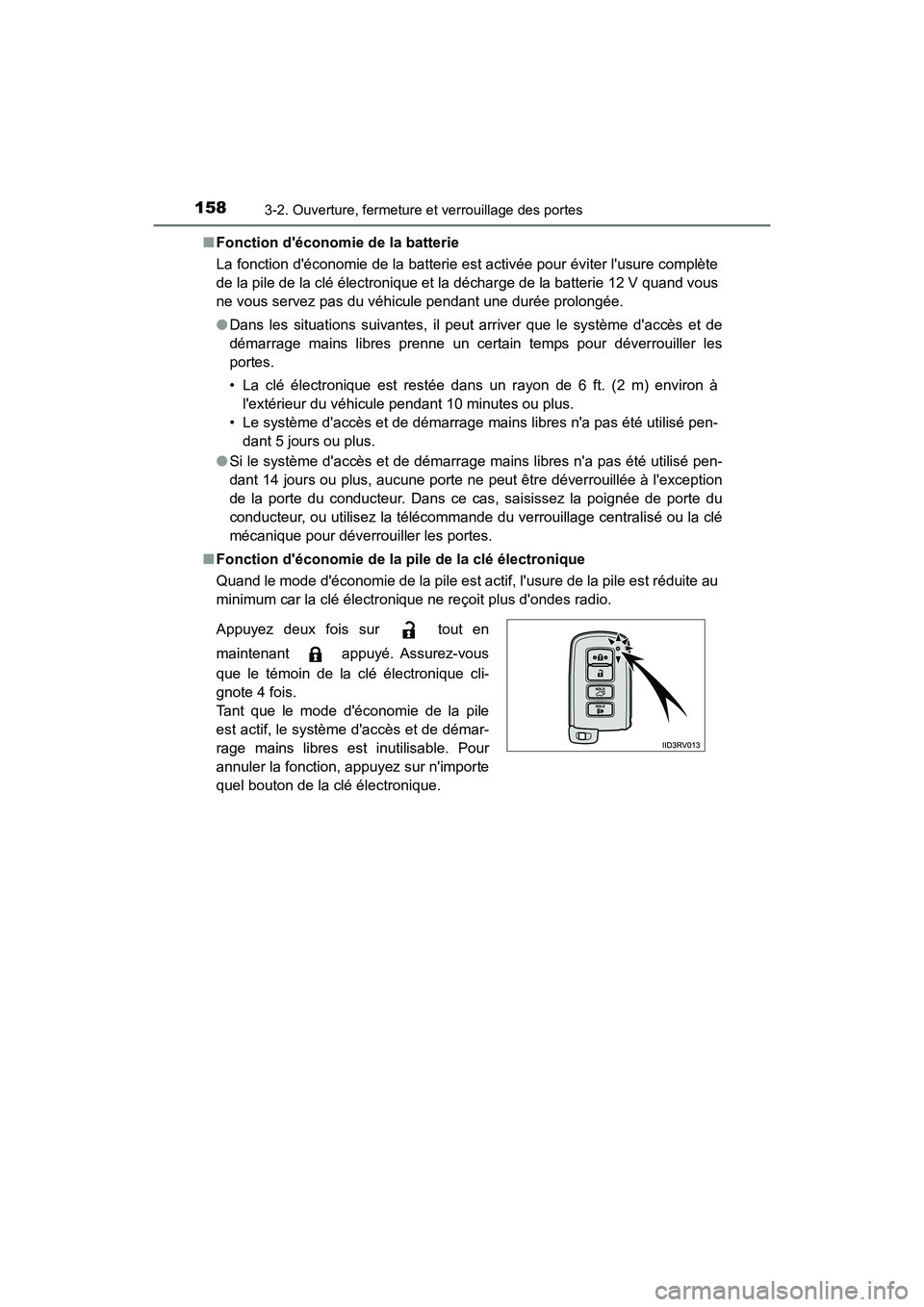

■ Fonction d'économie de la batterie
La fonction d'économie de la batterie est activée pour éviter l'usure complète
de la pile de la clé électronique et la décharge de la batterie 12 V quand vous
ne vous servez pas du véhicule pendant une durée prolongée.
● Dans les situations suivantes, il peut arriver que le système d'accès et de
démarrage mains libres prenne un certain temps pour déverrouiller les
portes.
• La clé électronique est restée dans un rayon de 6 ft. (2 m) environ à
l'extérieur du véhicule pendant 10 minutes ou plus.
• Le système d'accès et de démarrage mains libres n'a pas été utilisé pen-
dant 5 jours ou plus.
● Si le système d'accès et de démarrage mains libres n'a pas été utilisé pen-
dant 14 jours ou plus, aucune porte ne peut être déverrouillée à l'exception
de la porte du conducteur. Dans ce cas, saisissez la poignée de porte du
conducteur, ou utilisez la télécommande du verrouillage centralisé ou la clé
mécanique pour déverrouiller les portes.
■ Fonction d'économie de la pile de la clé électronique
Quand le mode d'économie de la pile est actif, l'usure de la pile est réduite au
minimum car la clé électronique ne reçoit plus d'ondes radio.
Appuyez deux fois sur tout en
maintenant appuyé. Assurez-vous
que le témoin de la clé électronique cli-
gnote 4 fois.
Tant que le mode d'économie de la pile
est actif, le système d'accès et de démar-
rage mains libres est inutilisable. Pour
annuler la fonction, appuyez sur n'importe
quel bouton de la clé électronique.
Page 160 of 766

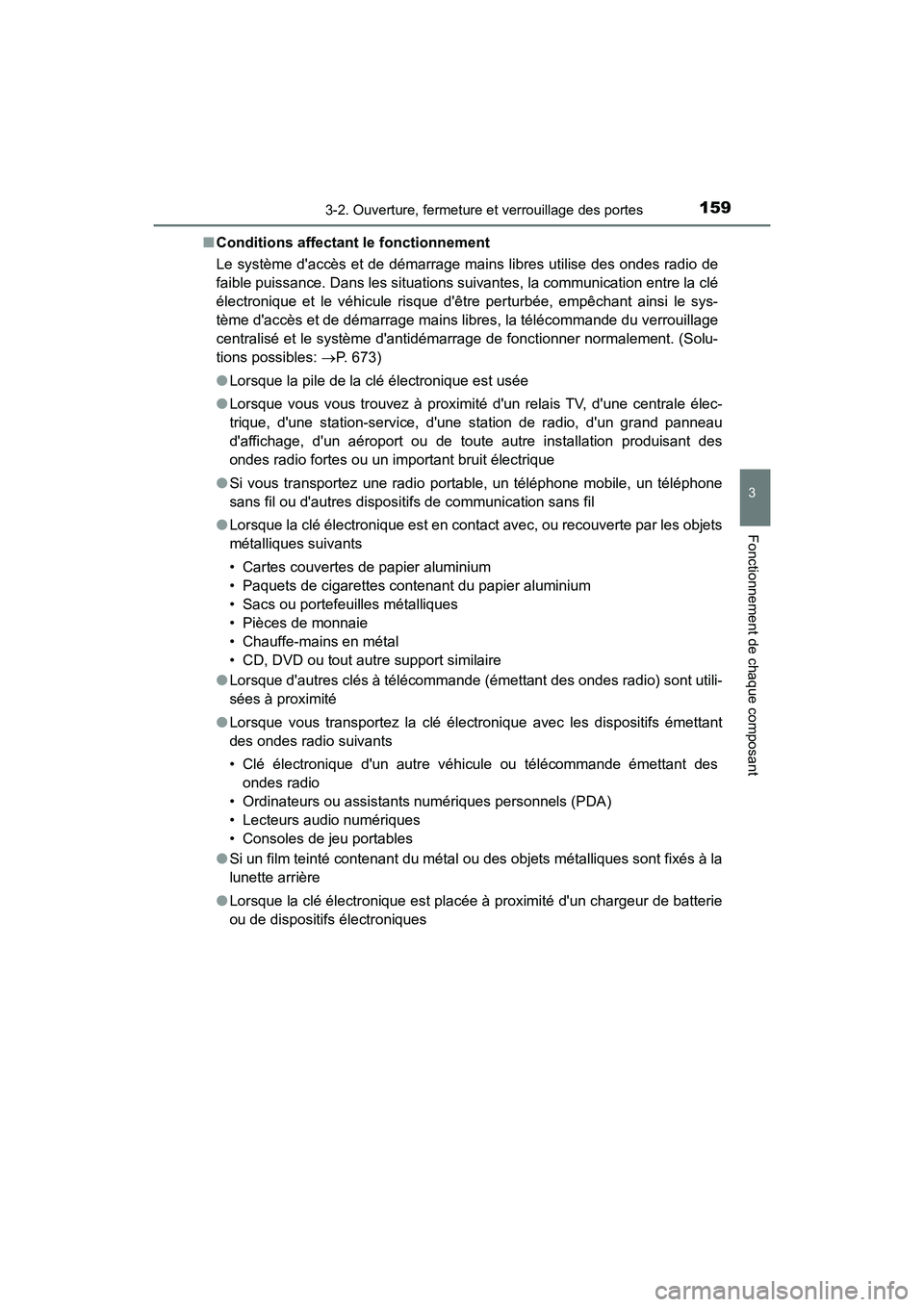

1593-2. Ouverture, fermeture et verrouillage des portes
3
Fonctionnement de chaque composant
HIGHLANDER_HV_D_OM0E032D
■ Conditions affectant le fonctionnement
Le système d'accès et de démarrage mains libres utilise des ondes radio de
faible puissance. Dans les situations suivantes, la communication entre la clé
électronique et le véhicule risque d'être perturbée, empêchant ainsi le sys-
tème d'accès et de démarrage mains libres, la télécommande du verrouillage
centralisé et le système d'antidémarrage de fonctionner normalement. (Solu-
tions possibles: P. 673)
● Lorsque la pile de la clé électronique est usée
● Lorsque vous vous trouvez à proximité d'un relais TV, d'une centrale élec-
trique, d'une station-service, d'une station de radio, d'un grand panneau
d'affichage, d'un aéroport ou de toute autre installation produisant des
ondes radio fortes ou un important bruit électrique
● Si vous transportez une radio portable, un téléphone mobile, un téléphone
sans fil ou d'autres dispositifs de communication sans fil
● Lorsque la clé électronique est en contact avec, ou recouverte par les objets
métalliques suivants
• Cartes couvertes de papier aluminium
• Paquets de cigarettes contenant du papier aluminium
• Sacs ou portefeuilles métalliques
• Pièces de monnaie
• Chauffe-mains en métal
• CD, DVD ou tout autre support similaire
● Lorsque d'autres clés à télécommande (émettant des ondes radio) sont utili-
sées à proximité
● Lorsque vous transportez la clé électronique avec les dispositifs émettant
des ondes radio suivants
• Clé électronique d'un autre véhicule ou télécommande émettant des
ondes radio
• Ordinateurs ou assistants numériques personnels (PDA)
• Lecteurs audio numériques
• Consoles de jeu portables
● Si un film teinté contenant du métal ou des objets métalliques sont fixés à la
lunette arrière
● Lorsque la clé électronique est placée à proximité d'un chargeur de batterie
ou de dispositifs électroniques
