131
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)

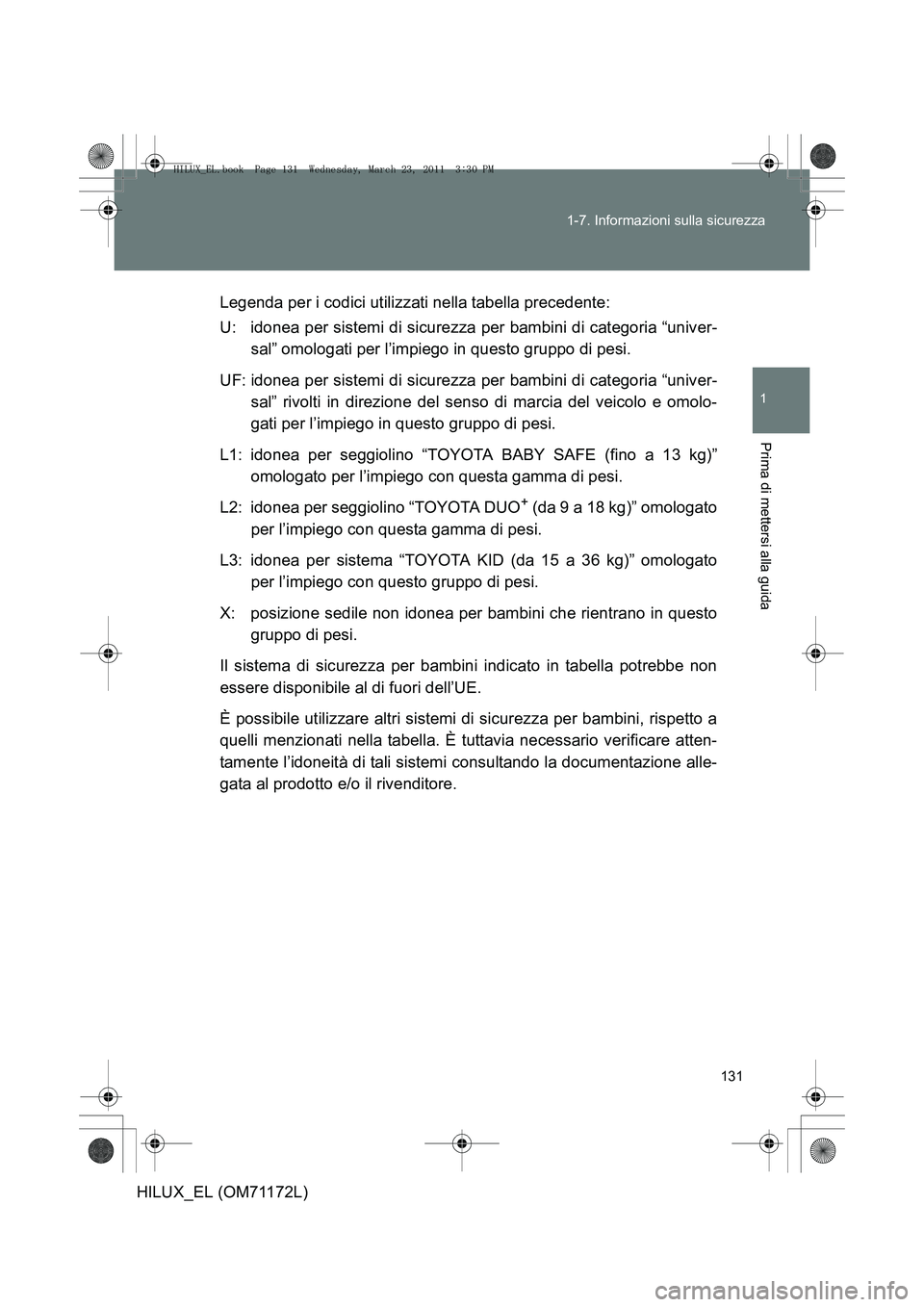

Legenda per i codici utilizzati nella tabella precedente:
U: idonea per sistemi di sicurezza per bambini di categoria “univer-
sal” omologati per l’impiego in questo gruppo di pesi.
UF: idonea per sistemi di sicurezza per bambini di categoria “univer- sal” rivolti in direzione del senso di marcia del veicolo e omolo-
gati per l’impiego in questo gruppo di pesi.
L1: idonea per seggiolino “TOYOTA BABY SAFE (fino a 13 kg)” omologato per l’impiego con questa gamma di pesi.
L2: idonea per seggiolino “TOYOTA DUO
+ (da 9 a 18 kg)” omologato
per l’impiego con questa gamma di pesi.
L3: idonea per sistema “TOYOTA KID (da 15 a 36 kg)” omologato per l’impiego con questo gruppo di pesi.
X: posizione sedile non idonea per bambini che rientrano in questo gruppo di pesi.
Il sistema di sicurezza per bambini indicato in tabella potrebbe non
essere disponibile al di fuori dell’UE.
È possibile utilizzare altri sistemi di sicurezza per bambini, rispetto a
quelli menzionati nella tabella. È tuttavia necessario verificare atten-
tamente l’idoneità di tali sistemi consultando la documentazione alle-
gata al prodotto e/o il rivenditore.
HILUX_EL.book Page 131 Wednesday, March 23, 2011 3:30 PM

132
1-7. Informazioni sulla sicurezza
HILUX_EL (OM71172L)
■

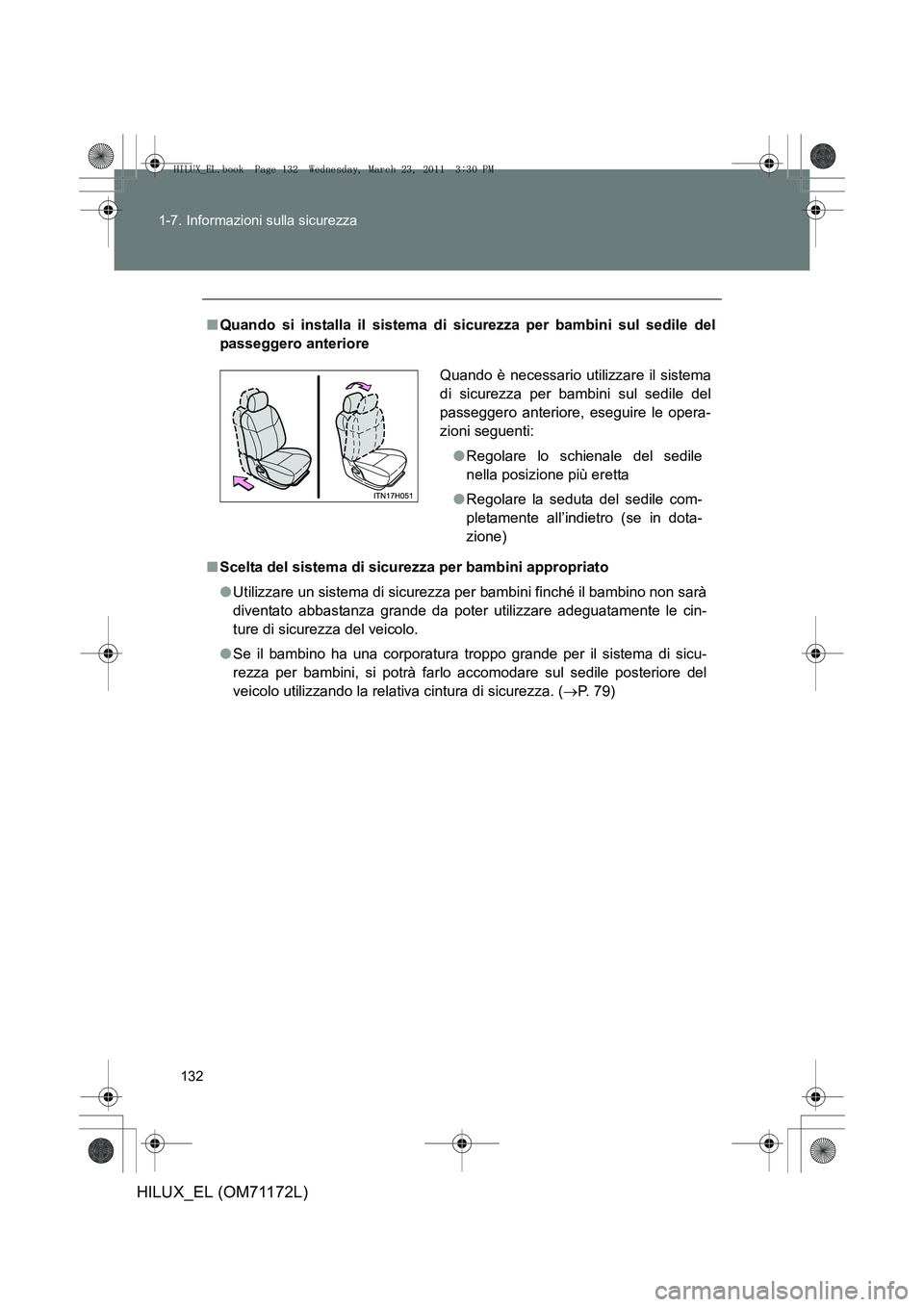

Quando si installa il sistema di sicurezza per bambini sul sedile del
passeggero anteriore
■ Scelta del sistema di sicurezza per bambini appropriato
●Utilizzare un sistema di sicurezza per bambini finché il bambino non sarà
diventato abbastanza grande da poter utilizzare adeguatamente le cin-
ture di sicurezza del veicolo.
● Se il bambino ha una corporatura tr oppo grande per il sistema di sicu-
rezza per bambini, si potrà farlo accomodare sul sedile posteriore del
veicolo utilizzando la relativa cintura di sicurezza. ( →P. 79)
Quando è necessario utilizzare il sistema
di sicurezza per bambini sul sedile del
passeggero anteriore, eseguire le opera-
zioni seguenti:
●Regolare lo schienale del sedile
nella posizione più eretta
● Regolare la seduta del sedile com-
pletamente all’indietro (se in dota-
zione)
HILUX_EL.book Page 132 Wednesday, March 23, 2011 3:30 PM

133
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)
ATTENZIONE
■
Uso di un sistema di sicurezza per bambini
L’uso di un sistema di sicurezza per bambini non idoneo al veicolo in uso
potrebbe non garantire un’adeguata sicurezza per il neonato o il bambino
trasportato. Questo può dare luogo a lesioni gravi, anche letali, in caso di
frenata brusca o incidente.
■ Precauzioni per la sicurezza dei bambini
●Per una protezione efficace dei bambini in caso di incidente o di frenata
brusca, essi devono essere correttamente trattenuti sul veicolo. A
seconda dell’età e della corporatura del bambino, utilizzare un sistema di
sicurezza per bambini oppure la cintura di sicurezza. Tenere il bambino in
braccio non garantisce una sicurezza adeguata e non può sostituire un
sistema di sicurezza per bambini. In caso di incidente, il bambino potrebbe
rimanere schiacciato contro il parabrezza oppure tra il passeggero che lo
teneva in braccio e gli interni del veicolo.
● La Toyota consiglia vivamente l’uso di un sistema di sicurezza per bambini
appropriato alla corporatura del bambino, installato sul sedile posteriore.
Secondo le statistiche i bambini sono più sicuri, in caso di incidente,
quando sono seduti e adeguatamente trattenuti sul sedile posteriore, anzi-
ché su quello anteriore.
● Non installare mai sul sedile del passeggero anteriore un sistema di sicu-
rezza per bambini che faccia sedere il bambino in direzione opposta al
senso di marcia.
Nel caso in cui dovesse verificarsi un incidente, la forza del repentino gon-
fiaggio dell’airbag del passeggero anteriore potrebbe causare gravi
lesioni, anche letali, a un bambino seduto su un sistema di sicurezza per
bambini rivolto nel senso opposto a quello di marcia e installato sul sedile
del passeggero anteriore.
● Si può sistemare sul sedile del passeggero anteriore un sistema di sicu-
rezza per bambini rivolto nel senso di marcia del veicolo soltanto quando
ciò è inevitabile. Regolare lo schienal e nella posizione più eretta possibile
e spostare il sedile il più indietro possibile in quanto l’airbag passeggero
anteriore potrebbe gonfiarsi con una velocità e una forza considerevoli. In
caso contrario, il bambino potrebbe subire lesioni gravi, anche letali.
HILUX_EL.book Page 133 Wednesday, March 23, 2011 3:30 PM

134
1-7. Informazioni sulla sicurezza
HILUX_EL (OM71172L)
ATTENZIONE
■
Precauzioni per la sicurezza dei bambini
●Veicoli con airbag laterali ed airbag laterali a tendina: Evitare nel modo più
assoluto che un bambino appoggi la testa o una parte qualsiasi del corpo
contro la portiera, sulle superfici del sedile, del montante anteriore o
posteriore, e del longherone laterale del tetto da cui entrano in funzione gli
airbag laterali e gli airbag laterali a tendina SRS, anche se è seduto
nell’apposito sistema di sicurezza. Gonfiandosi, gli airbag laterali e gli air-
bag laterali a tendina SRS creerebbero in fatti un impatto tale da provocare
al bambino ferite gravi, anche letali.
● Assicurarsi di aver seguito tutte le istruzioni di installazione fornite dal
costruttore del sistema di sicurezza per bambini e che il sistema sia corret-
tamente fissato. Se così non fosse, il bambino potrebbe subire lesioni
gravi o mortali in caso di arresto improvviso, sterzata brusca od incidente.
■ Quando sono presenti bambini all’interno del veicolo
Non consentire ai bambini di giocare con le cinture di sicurezza. Se la cin-
tura di sicurezza si attorciglia attor no al collo del bambino, si potrebbe verifi-
care il soffocamento del bambino o altre serie lesioni, anche letali.
Se ciò si verificasse e fosse impossibile aprire la fibbia, tagliare la cintura
con un paio di forbici.
■ Quando il sistema di sicurezza per bambini non viene utilizzato
●Tenere il sistema di sicurezza per bambini correttamente fissato sul sedile
anche se non utilizzato. Non lasciare il sistema di sicurezza per bambini
non fissato nell’abitacolo.
● Se fosse necessario staccare dal sedile il sistema di sicurezza per bam-
bini, rimuoverlo dal veicolo. In questo modo si eviterà che ferisca i passeg-
geri nel caso di una brusca frenata, di una sterzata improvvisa o di un
incidente.
HILUX_EL.book Page 134 Wednesday, March 23, 2011 3:30 PM

135
1
1-7. Informazioni sulla sicurezza
Prima di mettersi alla guida
HILUX_EL (OM71172L)

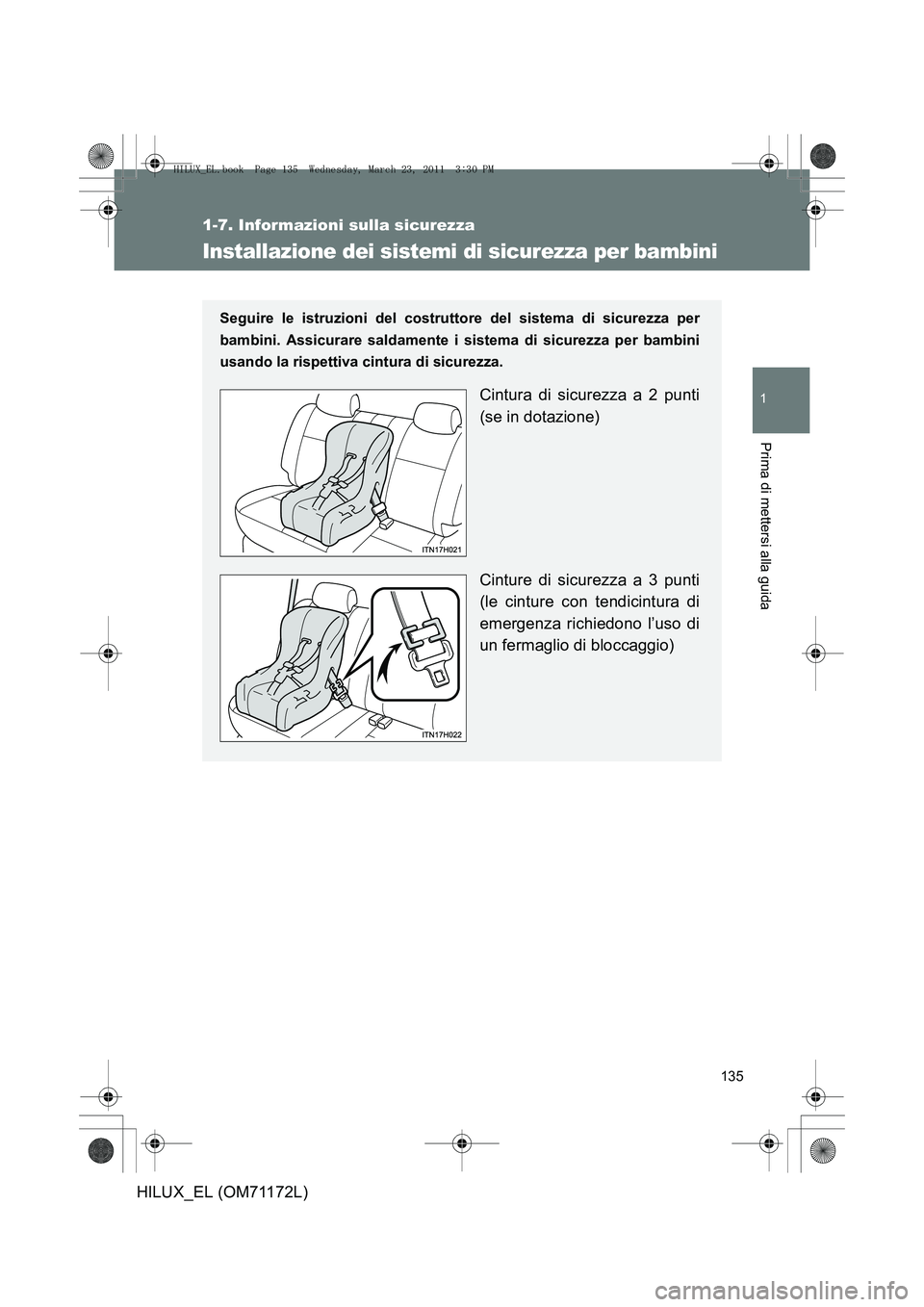

Installazione dei sistemi di sicurezza per bambini
Seguire le istruzioni del costruttore del sistema di sicurezza per
bambini. Assicurare saldamente i sistema di sicurezza per bambini
usando la rispettiva cintura di sicurezza.
Cintura di sicurezza a 2 punti
(se in dotazione)
Cinture di sicurezza a 3 punti
(le cinture con tendicintura di
emergenza richiedono l’uso di
un fermaglio di bloccaggio)
HILUX_EL.book Page 135 Wednesday, March 23, 2011 3:30 PM

136
1-7. Informazioni sulla sicurezza
HILUX_EL (OM71172L)

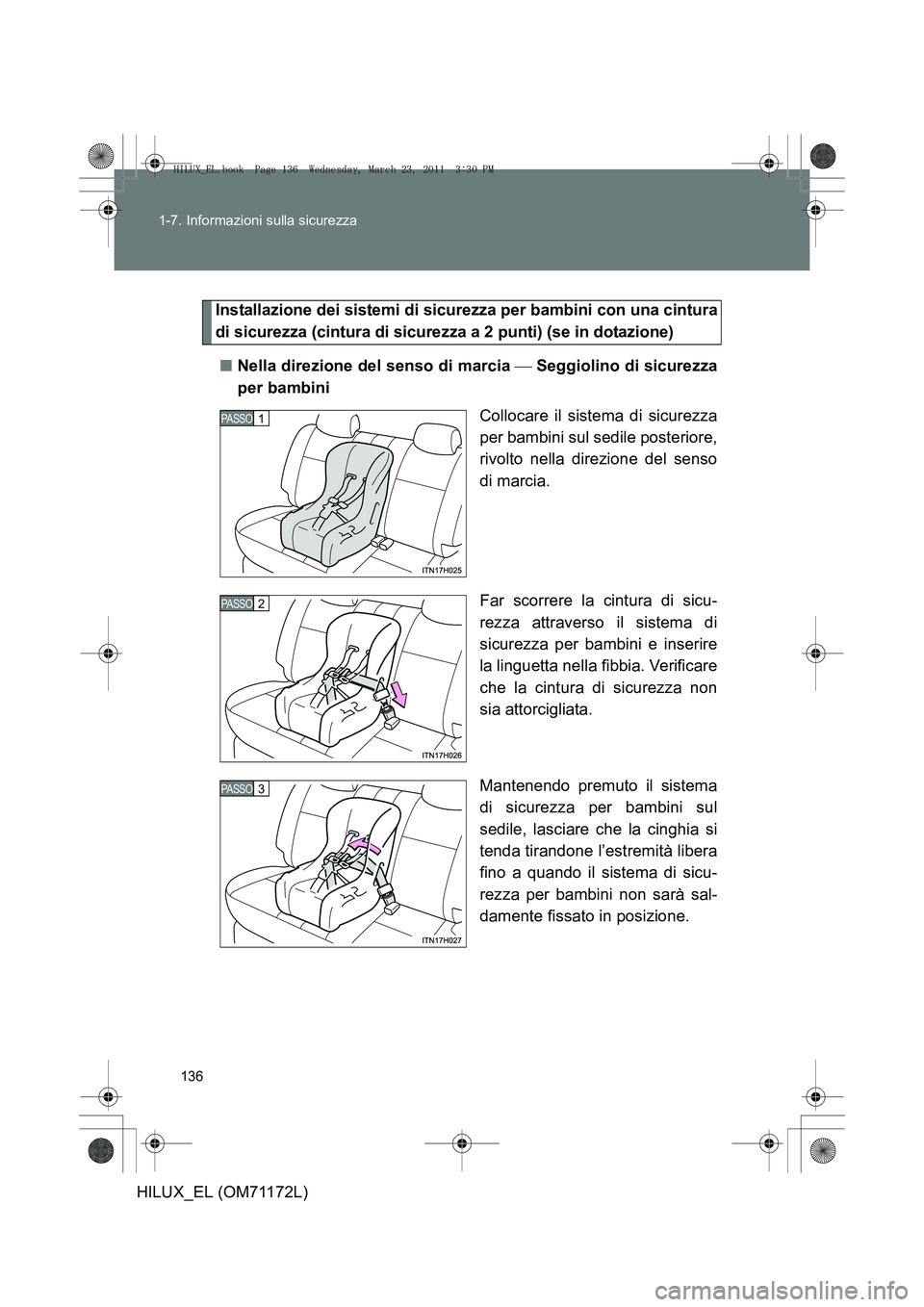

Installazione dei sistemi di sicurezza per bambini con una cintura
di sicurezza (cintura di sicurezza a 2 punti) (se in dotazione)
■ Nella direzione del senso di marcia  Seggiolino di sicurezza
per bambini
Collocare il sistema di sicurezza
per bambini sul sedile posteriore,
rivolto nella direzione del senso
di marcia.
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verificare
che la cintura di sicurezza non
sia attorcigliata.
Mantenendo premuto il sistema
di sicurezza per bambini sul
sedile, lasciare che la cinghia si
tenda tirandone l’estremità libera
fino a quando il sistema di sicu-
rezza per bambini non sarà sal-
damente fissato in posizione.
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 136 Wednesday, March 23, 2011 3:30 PM

137
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)

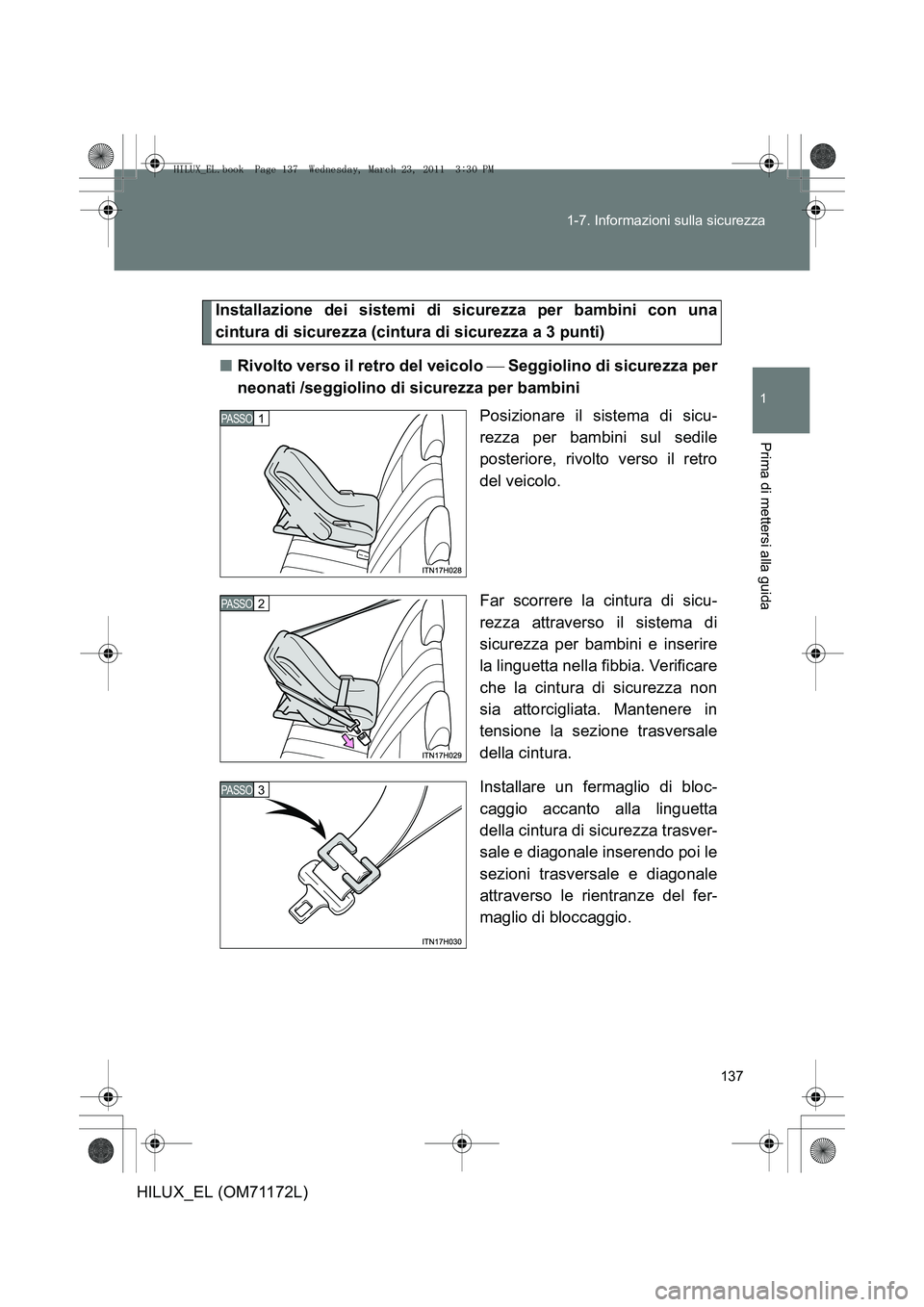

Installazione dei sistemi di sicurezza per bambini con una
cintura di sicurezza (cintura di sicurezza a 3 punti)
■ Rivolto verso il retro del veicolo  Seggiolino di sicurezza per
neonati /seggiolino di sicurezza per bambini
Posizionare il sistema di sicu-
rezza per bambini sul sedile
posteriore, rivolto verso il retro
del veicolo.
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verificare
che la cintura di sicurezza non
sia attorcigliata. Mantenere in
tensione la sezione trasversale
della cintura.
Installare un fermaglio di bloc-
caggio accanto alla linguetta
della cintura di sicurezza trasver-
sale e diagonale inserendo poi le
sezioni trasversale e diagonale
attraverso le rientranze del fer-
maglio di bloccaggio.
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 137 Wednesday, March 23, 2011 3:30 PM

138
1-7. Informazioni sulla sicurezza
HILUX_EL (OM71172L)
■

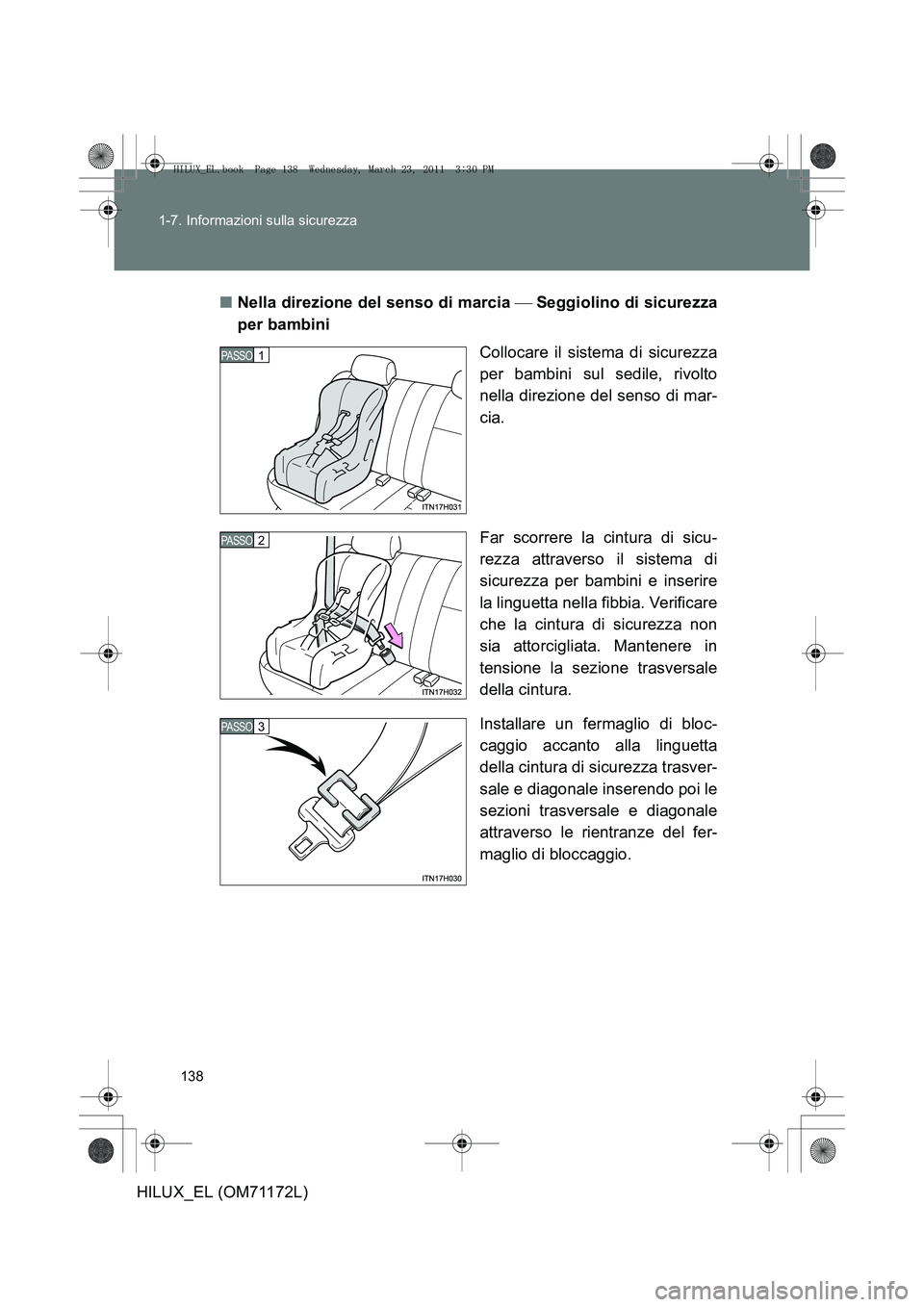

Nella direzione del senso di marcia  Seggiolino di sicurezza
per bambini
Collocare il sistema di sicurezza
per bambini sul sedile, rivolto
nella direzione del senso di mar-
cia.
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verificare
che la cintura di sicurezza non
sia attorcigliata. Mantenere in
tensione la sezione trasversale
della cintura.
Installare un fermaglio di bloc-
caggio accanto alla linguetta
della cintura di sicurezza trasver-
sale e diagonale inserendo poi le
sezioni trasversale e diagonale
attraverso le rientranze del fer-
maglio di bloccaggio.
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 138 Wednesday, March 23, 2011 3:30 PM

139
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)
■

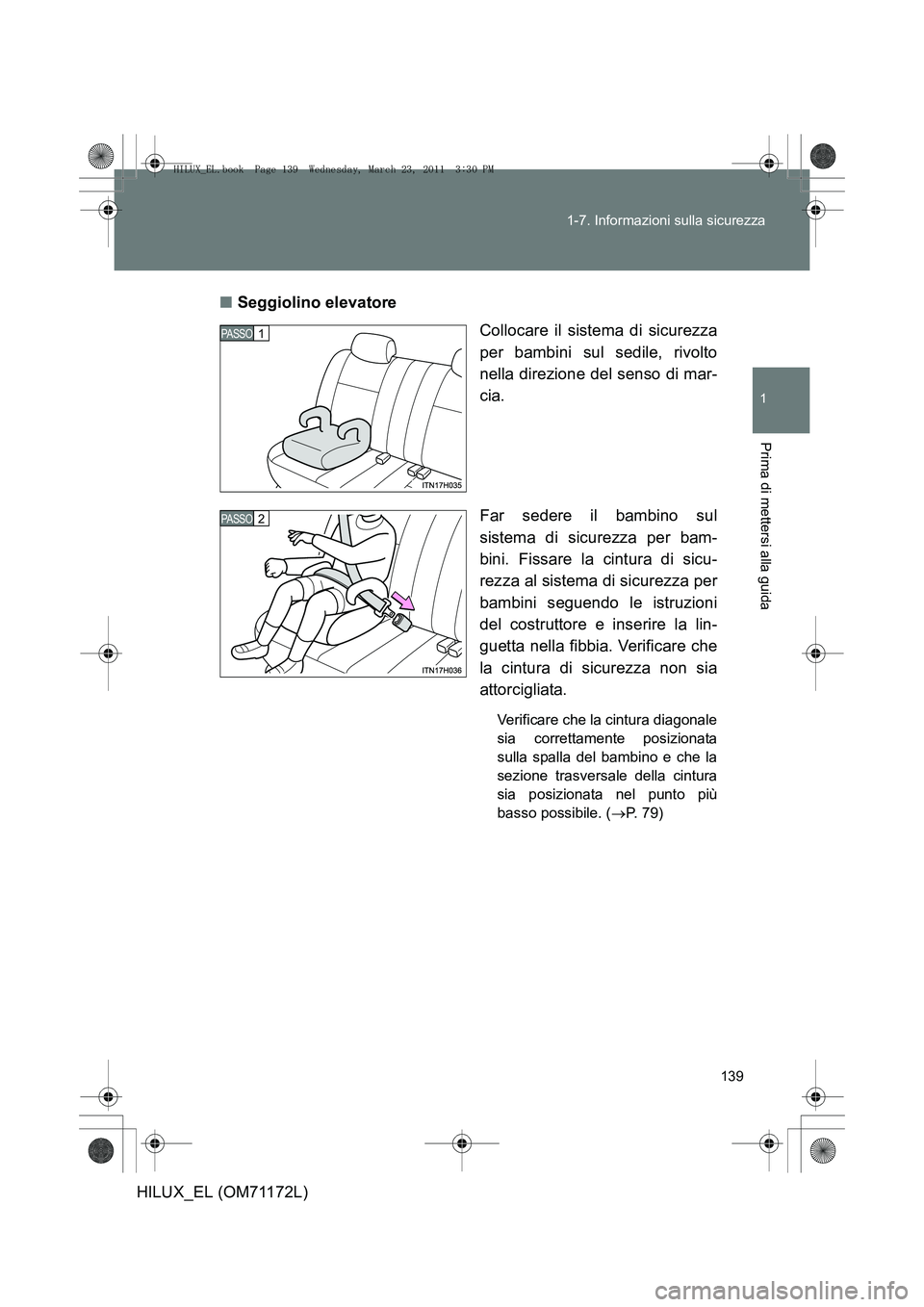

Seggiolino elevatore
Collocare il sistema di sicurezza
per bambini sul sedile, rivolto
nella direzione del senso di mar-
cia.
Far sedere il bambino sul
sistema di sicurezza per bam-
bini. Fissare la cintura di sicu-
rezza al sistema di sicurezza per
bambini seguendo le istruzioni
del costruttore e inserire la lin-
guetta nella fibbia. Verificare che
la cintura di sicurezza non sia
attorcigliata.
Verificare che la cintura diagonale
sia correttamente posizionata
sulla spalla del bambino e che la
sezione trasversale della cintura
sia posizionata nel punto più
basso possibile. (→P. 79)
PASSO 1
PASSO 2
HILUX_EL.book Page 139 Wednesday, March 23, 2011 3:30 PM

140
1-7. Informazioni sulla sicurezza
HILUX_EL (OM71172L)

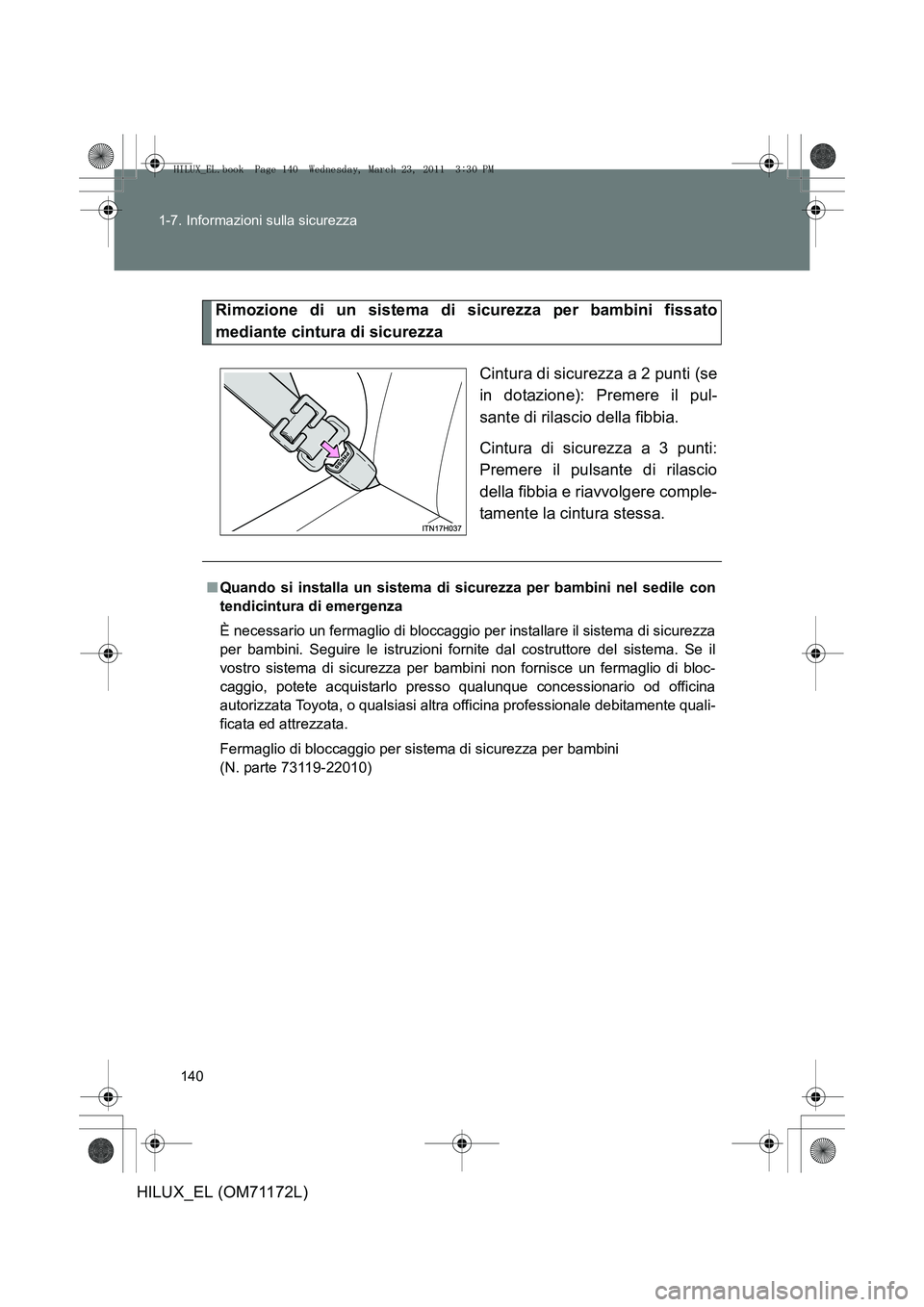

Rimozione di un sistema di sicurezza per bambini fissato
mediante cintura di sicurezza
Cintura di sicurezza a 2 punti (se
in dotazione): Premere il pul-
sante di rilascio della fibbia.
Cintura di sicurezza a 3 punti:
Premere il pulsante di rilascio
della fibbia e riavvolgere comple-
tamente la cintura stessa.
■Quando si installa un sistema di sicurezza per bambini nel sedile con
tendicintura di emergenza
È necessario un fermaglio di bloccaggio per installare il sistema di sicurezza
per bambini. Seguire le istruzioni fornite dal costruttore del sistema. Se il
vostro sistema di sicurezza per bambi ni non fornisce un fermaglio di bloc-
caggio, potete acquistarlo presso qualunque concessionario od officina
autorizzata Toyota, o qualsiasi altra officina professionale debitamente quali-
ficata ed attrezzata.
Fermaglio di bloccaggio per sist ema di sicurezza per bambini
(N. parte 73119-22010)
