TOYOTA HILUX 2011 Manuale duso (in Italian)

561
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)
Differenziale
*1: fabbricato in Sudafrica*3
*2: fabbricato in Tailandia*3
*3: Vedere il paragrafo “Verifica del mode
llo del proprio veicolo” in caso di
dubbi. ( →P. 40)
Capacità olio
AnterioreSenza A.D.D1,45 litri
Con A.D.D1,65 litri
Posteriore
Con sistema
di bloccaggio
differenziale
posteriore
2,90 litri
Differenziale
a scorrimento
limitato
3,35 litri
Normale2,45 litri*1
3,35 litri*2
Tipo di olio
Senza
differenziale
a scorrimento
limitato
Olio per ingranaggi ipoidi API
GL-5
Differenziale
a scorrimento
limitatoOlio per ingranaggi ipoidi LSD
API GL-5
Viscosità dell’olioSenza A.D.D.
Superiore a -18 °C:
SAE90
Inferiore a -18 °C:
SAE 80W o SAE 80W-90
Con A.D.D.SAE75W-90
HILUX_EL.book Page 561 Wednesday, March 23, 2011 3:30 PM

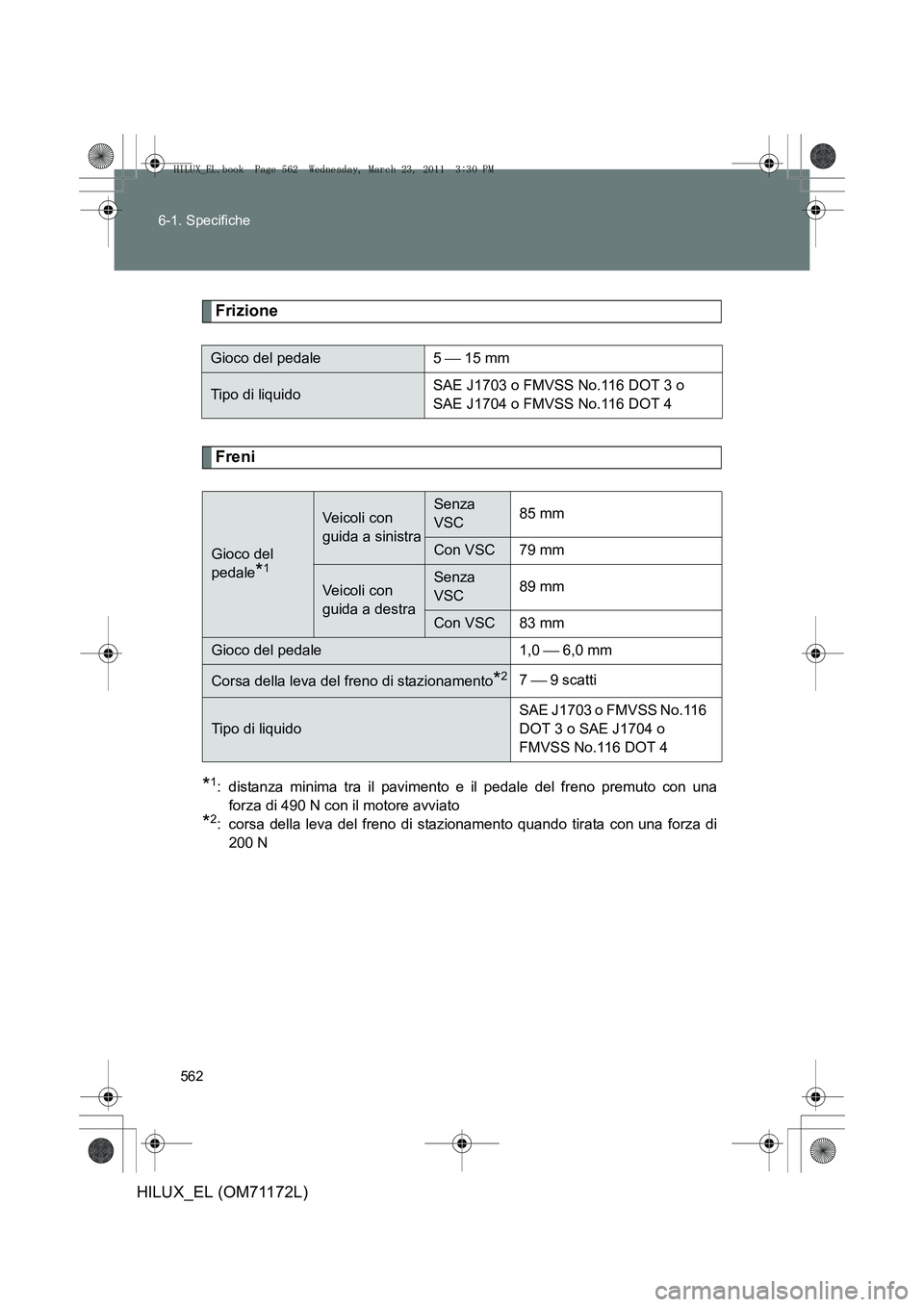

562
6-1. Specifiche
HILUX_EL (OM71172L)
Frizione
Freni
*1: distanza minima tra il pavimento e il pedale del freno premuto con una
forza di 490 N con il motore avviato
*2: corsa della leva del freno di stazionamento quando tirata con una forza di200 N
Gioco del pedale 5  15 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
Gioco del
pedale
*1
Veicoli con
guida a sinistraSenza
VSC85 mm
Con VSC79 mm
Veicoli con
guida a destraSenza
VSC89 mm
Con VSC83 mm
Gioco del pedale1,0
 6,0 mm
Corsa della leva del freno di stazionamento*27  9 scatti
Tipo di liquido
SAE J1703 o FMVSS No.116
DOT 3 o SAE J1704 o
FMVSS No.116 DOT 4
HILUX_EL.book Page 562 Wednesday, March 23, 2011 3:30 PM

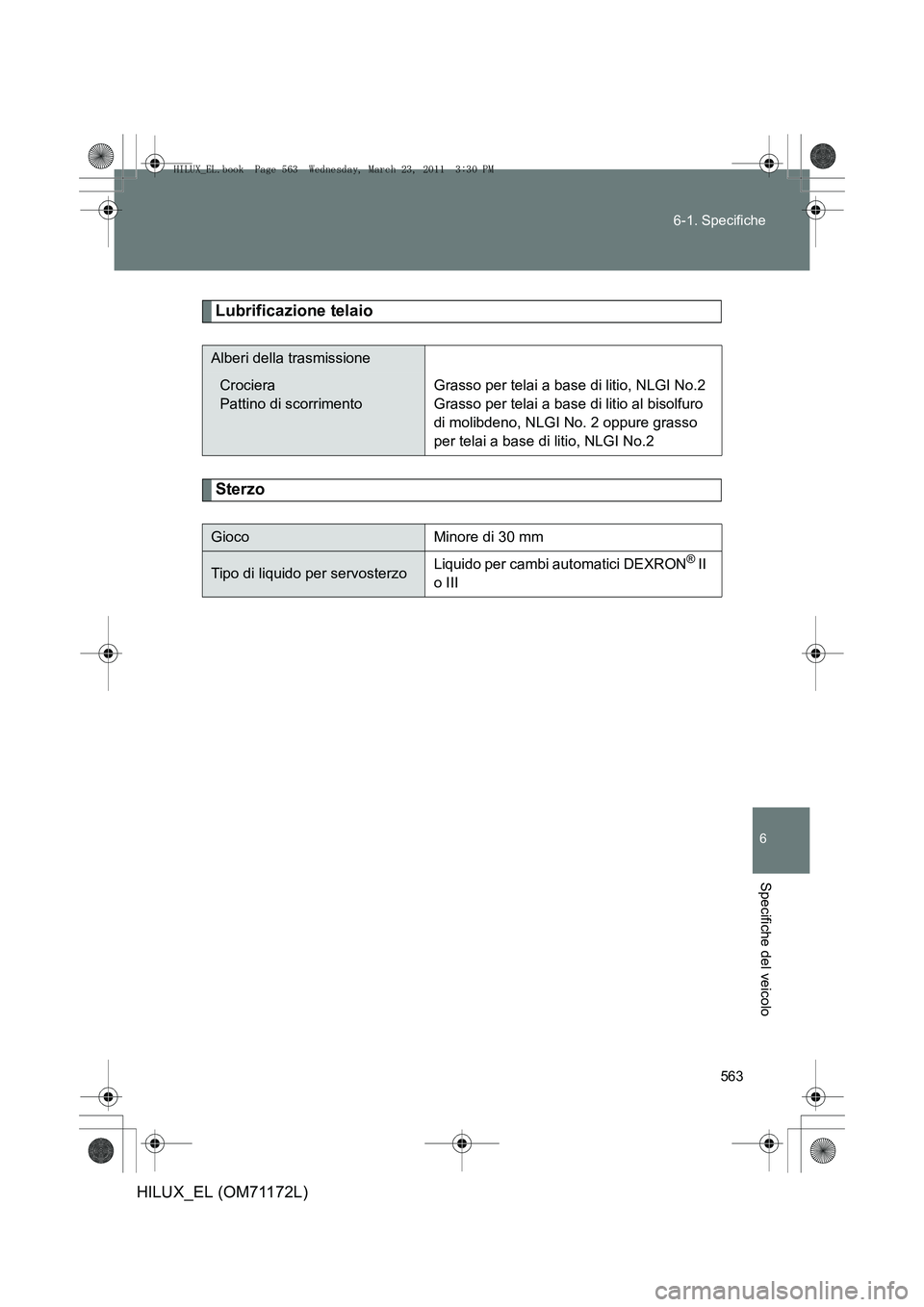

563
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)
Lubrificazione telaio
Sterzo
Alberi della trasmissione
Crociera
Pattino di scorrimentoGrasso per telai a base di litio, NLGI No.2
Grasso per telai a base di litio al bisolfuro
di molibdeno, NLGI No. 2 oppure grasso
per telai a base di litio, NLGI No.2
GiocoMinore di 30 mm
Tipo di liquido per servosterzoLiquido per cambi automatici DEXRON® II
o III
HILUX_EL.book Page 563 Wednesday, March 23, 2011 3:30 PM

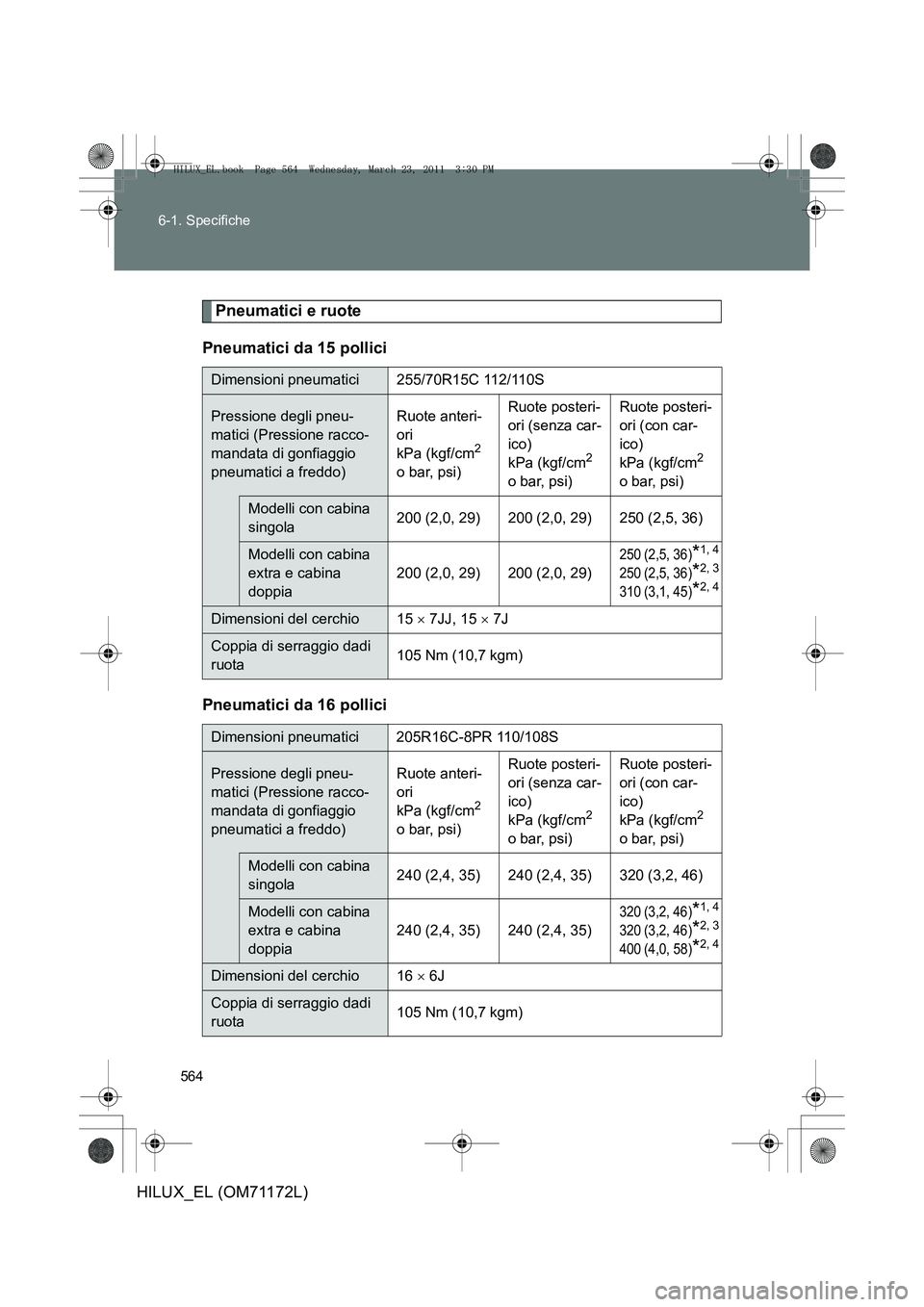

564
6-1. Specifiche
HILUX_EL (OM71172L)
Pneumatici e ruote
Pneumatici da 15 pollici
Pneumatici da 16 pollici
Dimensioni pneumatici 255/70R15C 112/110S
Pressione degli pneu-
matici (Pressione racco-
mandata di gonfiaggio
pneumatici a freddo) Ruote anteri-
ori
kPa (kgf/cm
2
o bar, psi) Ruote posteri-
ori (senza car-
ico)
kPa (kgf/cm2
o bar, psi) Ruote posteri-
ori (con car-
ico)
kPa (kgf/cm2
o bar, psi)
Modelli con cabina
singola 200 (2,0, 29) 200 (2,0, 29) 250 (2,5, 36)
Modelli con cabina
extra e cabina
doppia200 (2,0, 29) 200 (2,0, 29)250 (2,5, 36)*1, 4
250 (2,5, 36)*2, 3
310 (3,1, 45)*2, 4
Dimensioni del cerchio 15
× 7JJ, 15 × 7J
Coppia di serraggio dadi
ruota 105 Nm (10,7 kgm)
Dimensioni pneumatici 205R16C-8PR 110/108S
Pressione degli pneu-
matici (Pressione racco-
mandata di gonfiaggio
pneumatici a freddo)Ruote anteri-
ori
kPa (kgf/cm
2
o bar, psi) Ruote posteri-
ori (senza car-
ico)
kPa (kgf/cm2
o bar, psi) Ruote posteri-
ori (con car-
ico)
kPa (kgf/cm2
o bar, psi)
Modelli con cabina
singola 240 (2,4, 35) 240 (2,4, 35) 320 (3,2, 46)
Modelli con cabina
extra e cabina
doppia240 (2,4, 35) 240 (2,4, 35)320 (3,2, 46)*1, 4
320 (3,2, 46)*2, 3
400 (4,0, 58)*2, 4
Dimensioni del cerchio 16
× 6J
Coppia di serraggio dadi
ruota 105 Nm (10,7 kgm)
HILUX_EL.book Page 564 Wednesday, March 23, 2011 3:30 PM

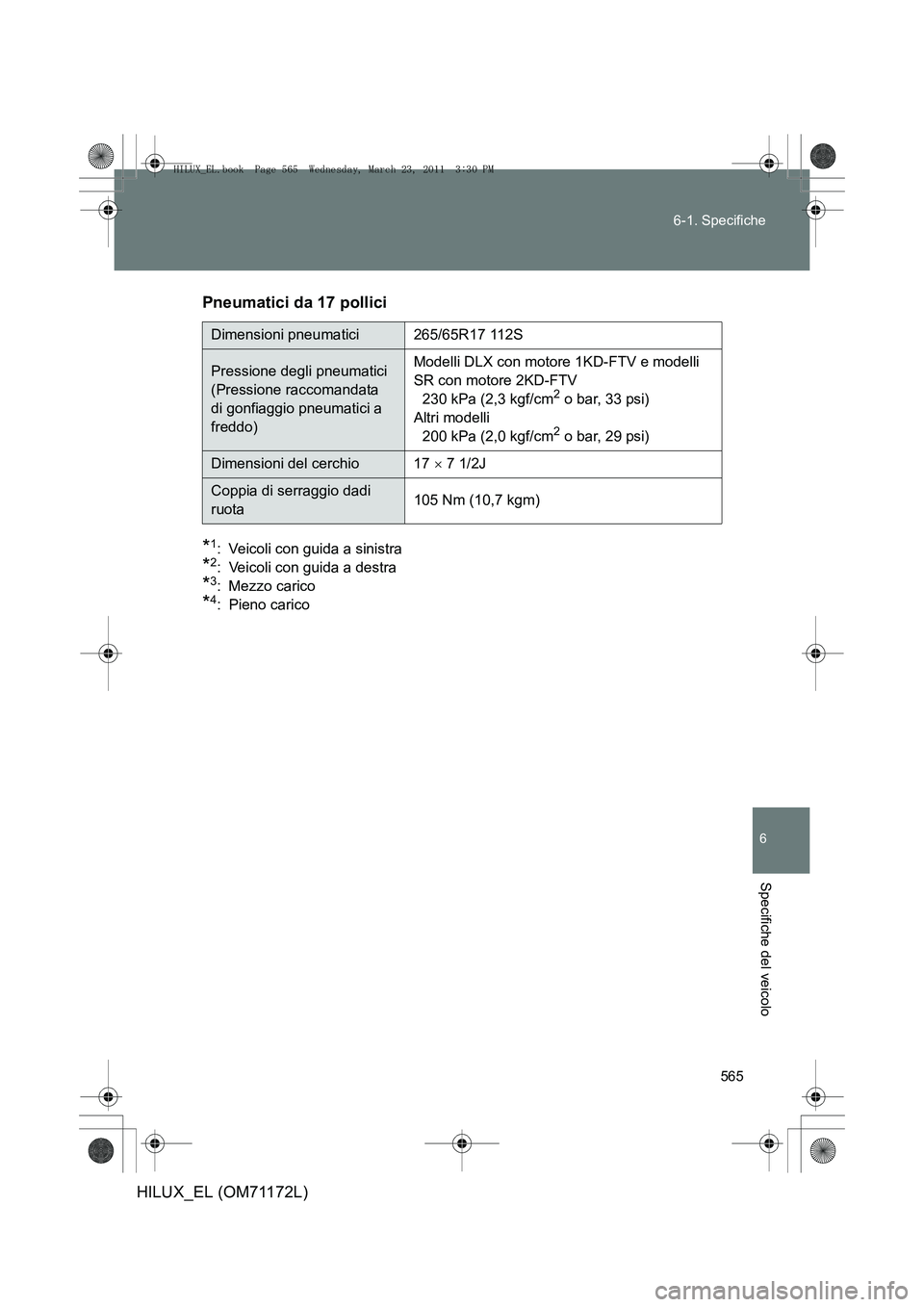

565
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)
Pneumatici da 17 pollici
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
*3: Mezzo carico
*4: Pieno carico
Dimensioni pneumatici265/65R17 112S
Pressione degli pneumatici
(Pressione raccomandata
di gonfiaggio pneumatici a
freddo) Modelli DLX con motore 1KD-FTV e modelli
SR con motore 2KD-FTV
230 kPa (2,3 kgf/cm
2 o bar, 33 psi)
Altri modelli 200 kPa (2,0 kgf/cm
2 o bar, 29 psi)
Dimensioni del cerchio 17 × 7 1/2J
Coppia di serraggio dadi
ruota 105 Nm (10,7 kgm)
HILUX_EL.book Page 565 Wednesday, March 23, 2011 3:30 PM

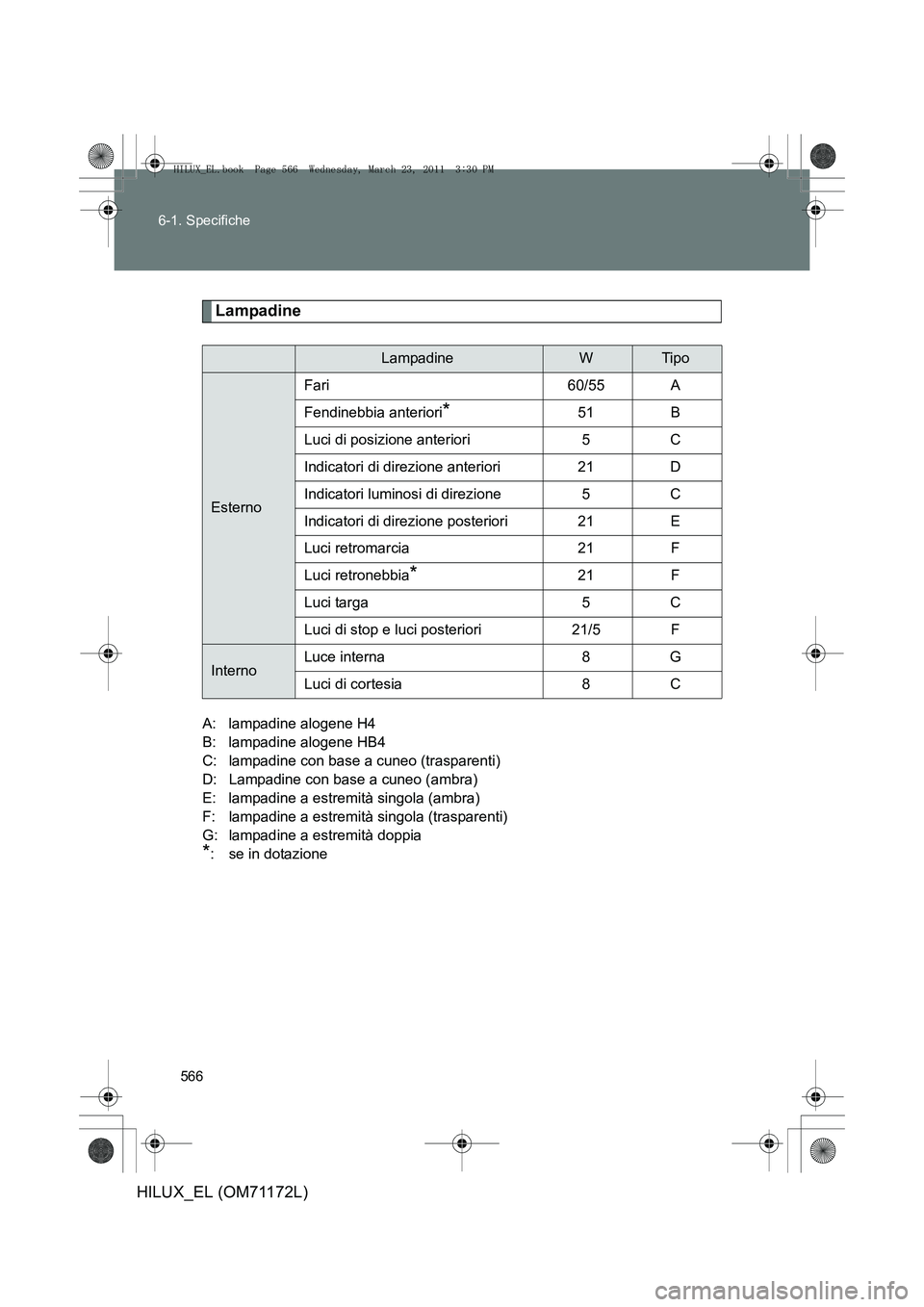

566
6-1. Specifiche
HILUX_EL (OM71172L)
Lampadine
A: lampadine alogene H4
B: lampadine alogene HB4
C: lampadine con base a cuneo (trasparenti)
D: Lampadine con base a cuneo (ambra)
E: lampadine a estremità singola (ambra)
F: lampadine a estremità singola (trasparenti)
G: lampadine a estremità doppia
*: se in dotazione
LampadineWTipo
Esterno
Fari 60/55 A
Fendinebbia anteriori
*51 B
Luci di posizione anteriori 5 C
Indicatori di direzione anteriori 21 D
Indicatori luminosi di direzione 5 C
Indicatori di direzione posteriori 21 E
Luci retromarcia 21 F
Luci retronebbia
*21 F
Luci targa 5 C
Luci di stop e luci posteriori 21/5 F
Interno Luce interna 8 G
Luci di cortesia 8 C
HILUX_EL.book Page 566 Wednesday, March 23, 2011 3:30 PM

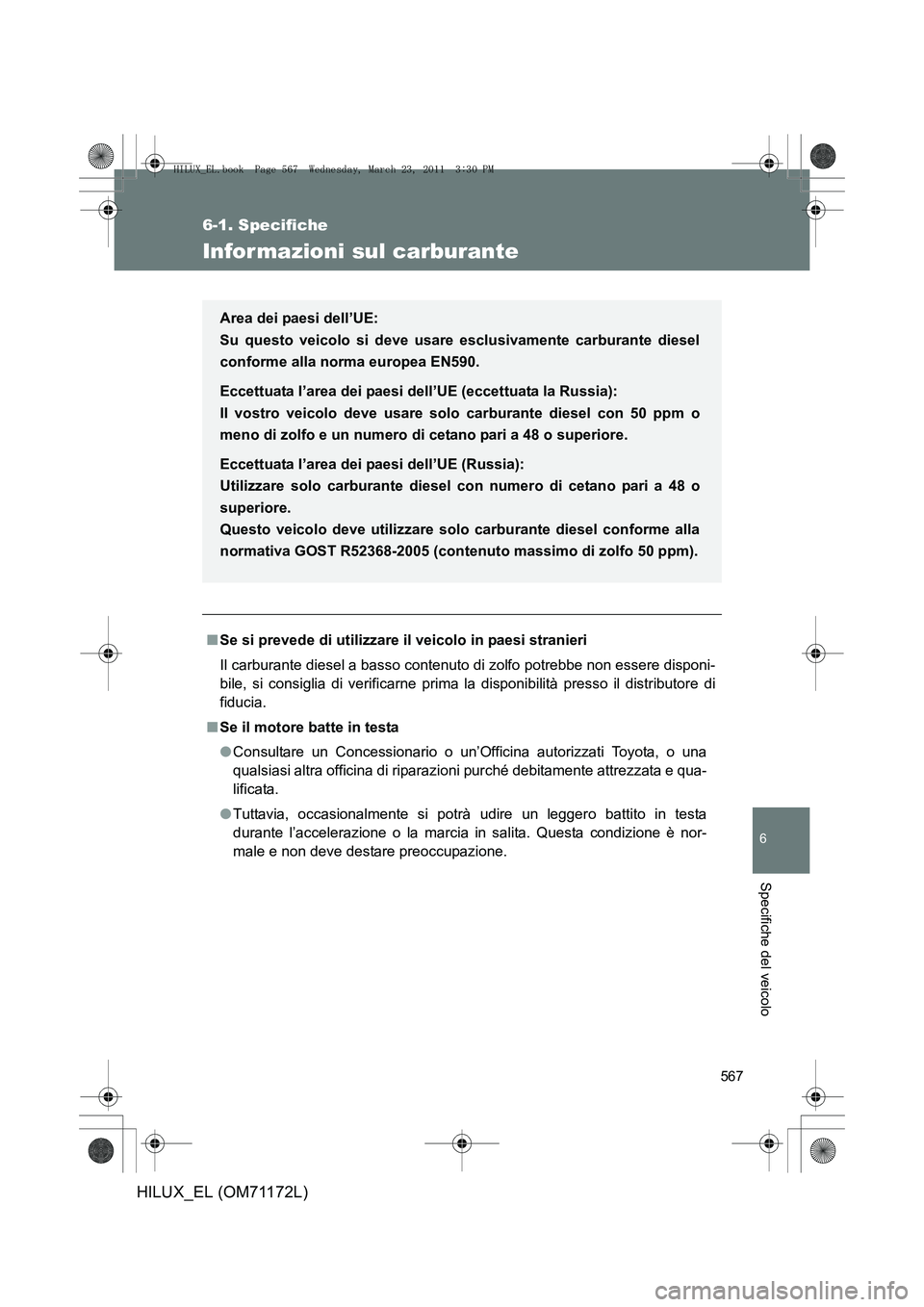

567
6-1. Specifiche
6
HILUX_EL (OM71172L)
Specifiche del veicolo
Informazioni sul carburante
■Se si prevede di utilizzare il veicolo in paesi stranieri
Il carburante diesel a basso contenuto di zolfo potrebbe non essere disponi-
bile, si consiglia di verificarne prima la disponibilità presso il distributore di
fiducia.
■ Se il motore batte in testa
●Consultare un Concessionario o un’Officina autorizzati Toyota, o una
qualsiasi altra officina di riparazioni purché debitamente attrezzata e qua-
lificata.
● Tuttavia, occasionalmente si potrà udire un leggero battito in testa
durante l’accelerazione o la marcia in salita. Questa condizione è nor-
male e non deve destare preoccupazione.
Area dei paesi dell’UE:
Su questo veicolo si deve usare esclusivamente carburante diesel
conforme alla norma europea EN590.
Eccettuata l’area dei paesi dell’UE (eccettuata la Russia):
Il vostro veicolo deve
usare solo carburante diesel con 50 ppm o
meno di zolfo e un numero di cetano pari a 48 o superiore.
Eccettuata l’area dei paesi dell’UE (Russia):
Utilizzare solo carburante diesel con numero di cetano pari a 48 o
superiore.
Questo veicolo deve utilizzare solo carburante diesel conforme alla
normativa GOST R52368-2005 (contenuto massimo di zolfo 50 ppm).
HILUX_EL.book Page 567 Wednesday, March 23, 2011 3:30 PM

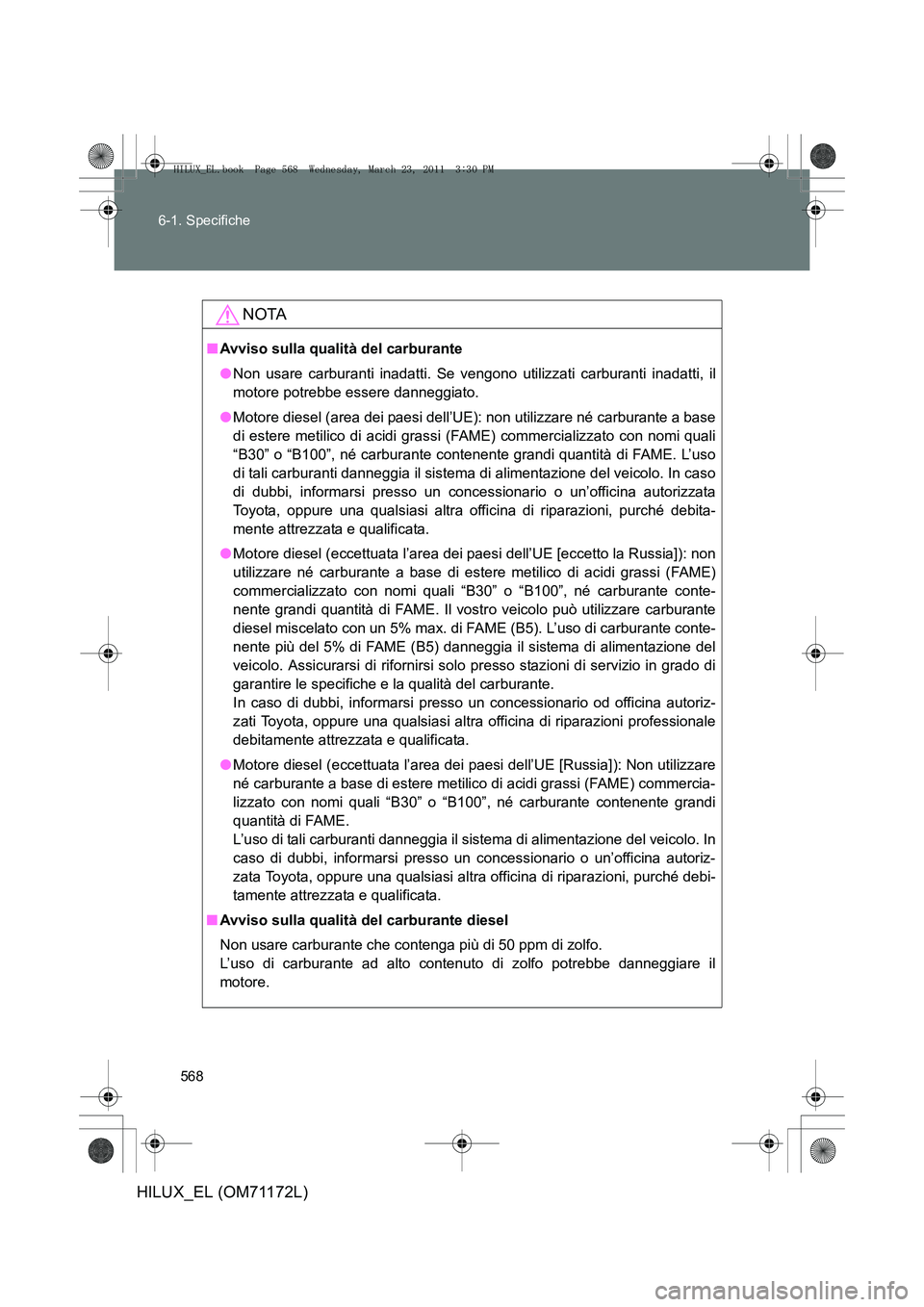

568
6-1. Specifiche
HILUX_EL (OM71172L)
NOTA
■
Avviso sulla qualità del carburante
●Non usare carburanti inadatti. Se v engono utilizzati carburanti inadatti, il
motore potrebbe essere danneggiato.
● Motore diesel (area dei paesi dell’UE): non utilizzare né carburante a base
di estere metilico di acidi grassi (FAME) commercializzato con nomi quali
“B30” o “B100”, né carburante contenente grandi quantità di FAME. L’uso
di tali carburanti danneggia il sistema di alimentazione del veicolo. In caso
di dubbi, informarsi presso un concessionario o un’officina autorizzata
Toyota, oppure una qualsiasi altra officina di riparazioni, purché debita-
mente attrezzata e qualificata.
● Motore diesel (eccettuata l’area dei paesi dell’UE [eccetto la Russia]): non
utilizzare né carburante a base di estere metilico di acidi grassi (FAME)
commercializzato con nomi quali “B30” o “B100”, né carburante conte-
nente grandi quantità di FAME. Il vostro veicolo può utilizzare carburante
diesel miscelato con un 5% max. di FAME (B5). L’uso di carburante conte-
nente più del 5% di FAME (B5) danneggi a il sistema di alimentazione del
veicolo. Assicurarsi di rifornirsi solo presso stazioni di servizio in grado di
garantire le specifiche e la qualità del carburante.
In caso di dubbi, informarsi presso un concessionario od officina autoriz-
zati Toyota, oppure una qualsiasi altra of ficina di riparazioni professionale
debitamente attrezzata e qualificata.
● Motore diesel (eccettuata l’area dei paesi dell’UE [Russia]): Non utilizzare
né carburante a base di estere metilico di acidi grassi (FAME) commercia-
lizzato con nomi quali “B30” o “B 100”, né carburante contenente grandi
quantità di FAME.
L’uso di tali carburanti danneggia il sistema di alimentazione del veicolo. In
caso di dubbi, informarsi presso un concessionario o un’officina autoriz-
zata Toyota, oppure una qualsiasi altra officina di riparazioni, purché debi-
tamente attrezzata e qualificata.
■ Avviso sulla qualità del carburante diesel
Non usare carburante che contenga più di 50 ppm di zolfo.
L’uso di carburante ad alto contenuto di zolfo potrebbe danneggiare il
motore.
HILUX_EL.book Page 568 Wednesday, March 23, 2011 3:30 PM

569
6
HILUX_EL (OM71172L)
Specifiche del veicolo
6-2. Inizializzazione
Elementi da inizializzare
*: se in dotazione
ElementoQuando inizializzarloRiferimento
Alzacristalli elettrici
*Dopo aver ricollegato o
sostituito la batteria P. 9 2
Dati di manuten-
zione olio motore
*
Dopo la sostituzione dell’olio
motore P. 438
Per il normale funzionamento del sistema in alcune circostanze, ad
esempio dopo il ricollegamento della batteria o in seguito ad inter-
venti di manutenzione sul veicolo, è necessario procedere all’inizia-
lizzazione dei seguenti componenti.
HILUX_EL.book Page 569 Wednesday, March 23, 2011 3:30 PM

570
6-2. Inizializzazione
HILUX_EL (OM71172L)
