TOYOTA HILUX 2011 Manuale duso (in Italian)

551
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)
■

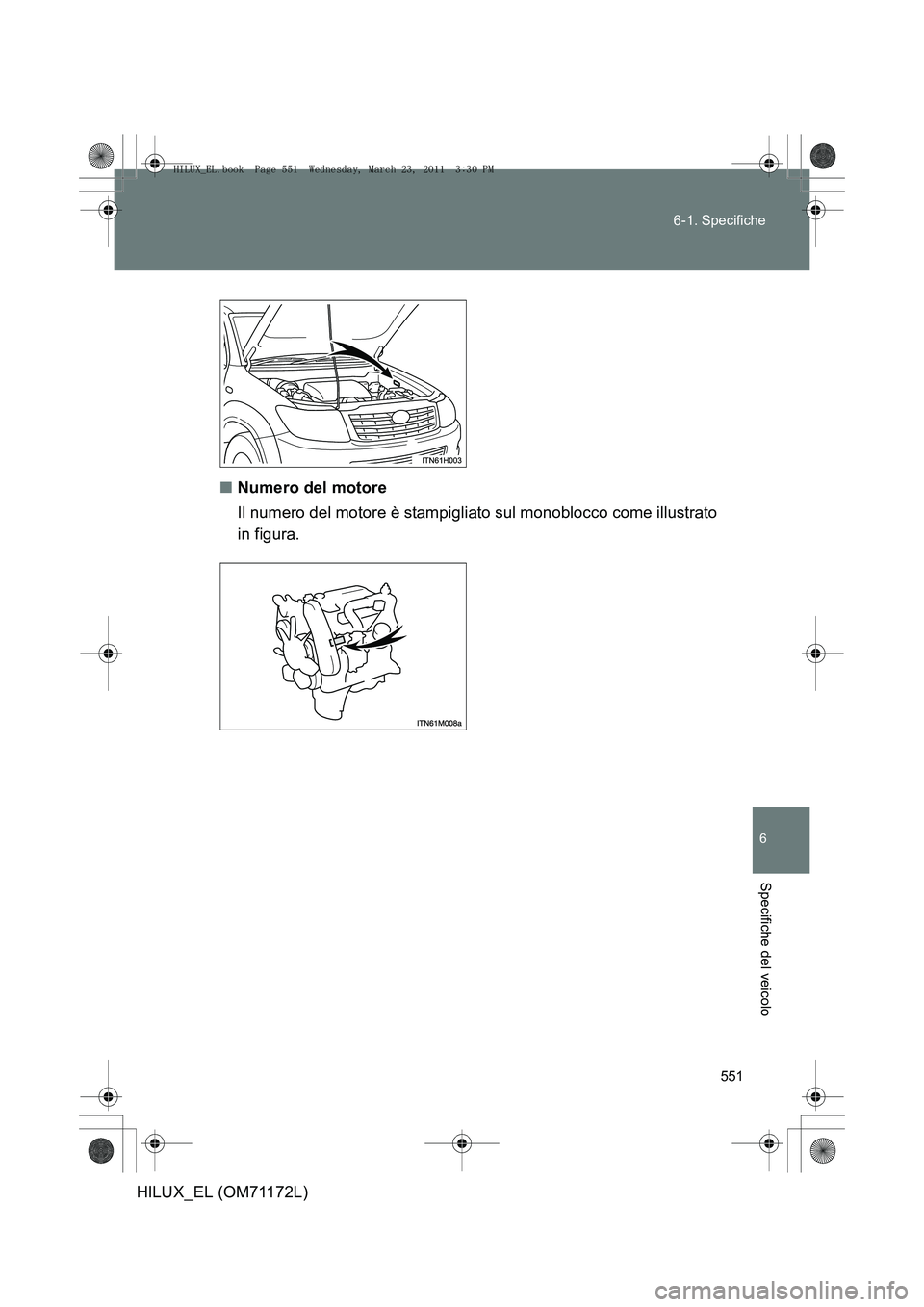

Numero del motore
Il numero del motore è stampigliato sul monoblocco come illustrato
in figura.
HILUX_EL.book Page 551 Wednesday, March 23, 2011 3:30 PM

552
6-1. Specifiche
HILUX_EL (OM71172L)

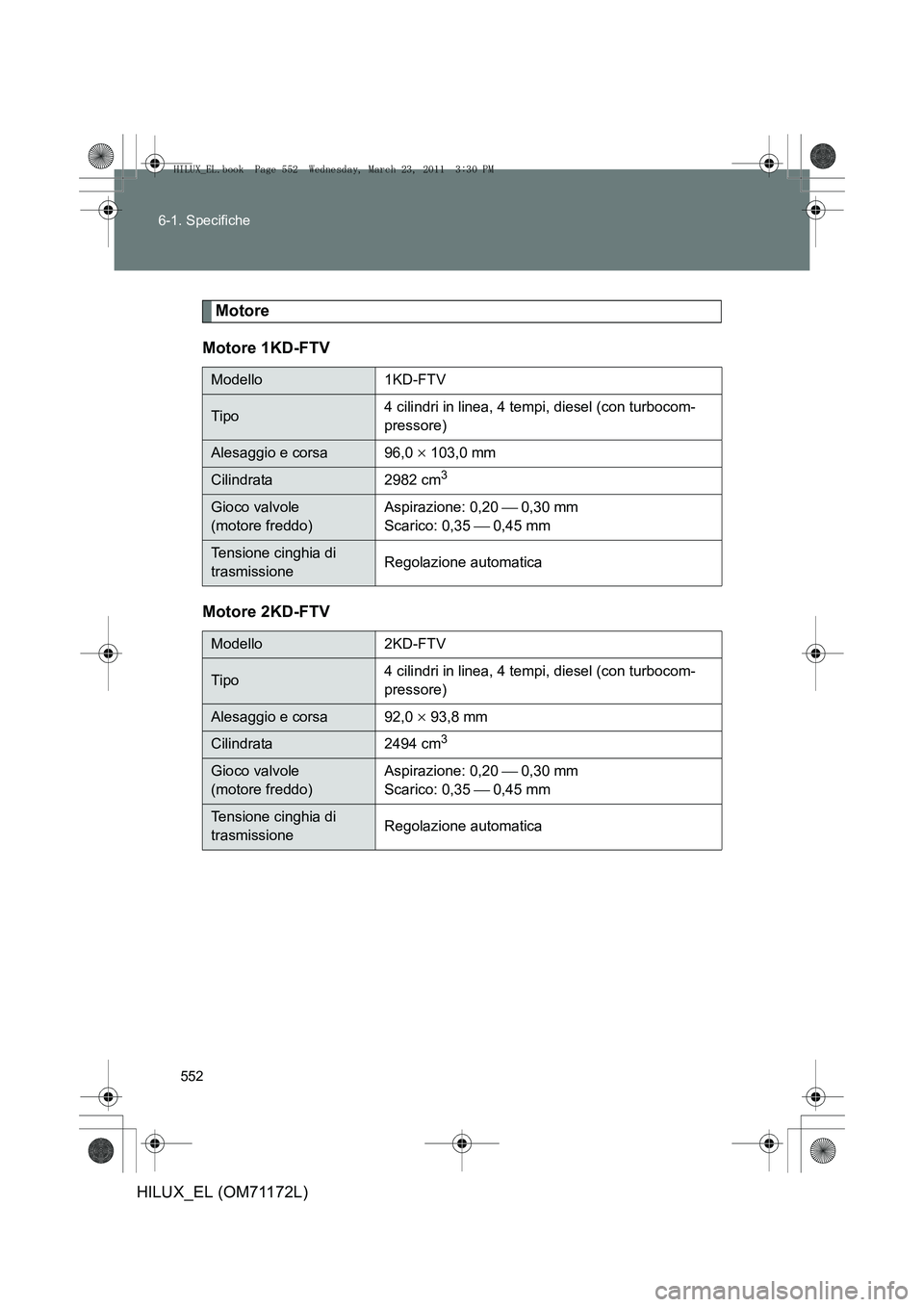

Motore
Motore 1KD-FTV
Motore 2KD-FTV
Modello1KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel (con turbocom-
pressore)
Alesaggio e corsa 96,0 × 103,0 mm
Cilindrata 2982 cm3
Gioco valvole
(motore freddo) Aspirazione: 0,20
 0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di
trasmissioneRegolazione automatica
Modello2KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel (con turbocom-
pressore)
Alesaggio e corsa 92,0 × 93,8 mm
Cilindrata 2494 cm3
Gioco valvole
(motore freddo) Aspirazione: 0,20
 0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di
trasmissioneRegolazione automatica
HILUX_EL.book Page 552 Wednesday, March 23, 2011 3:30 PM

553
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)

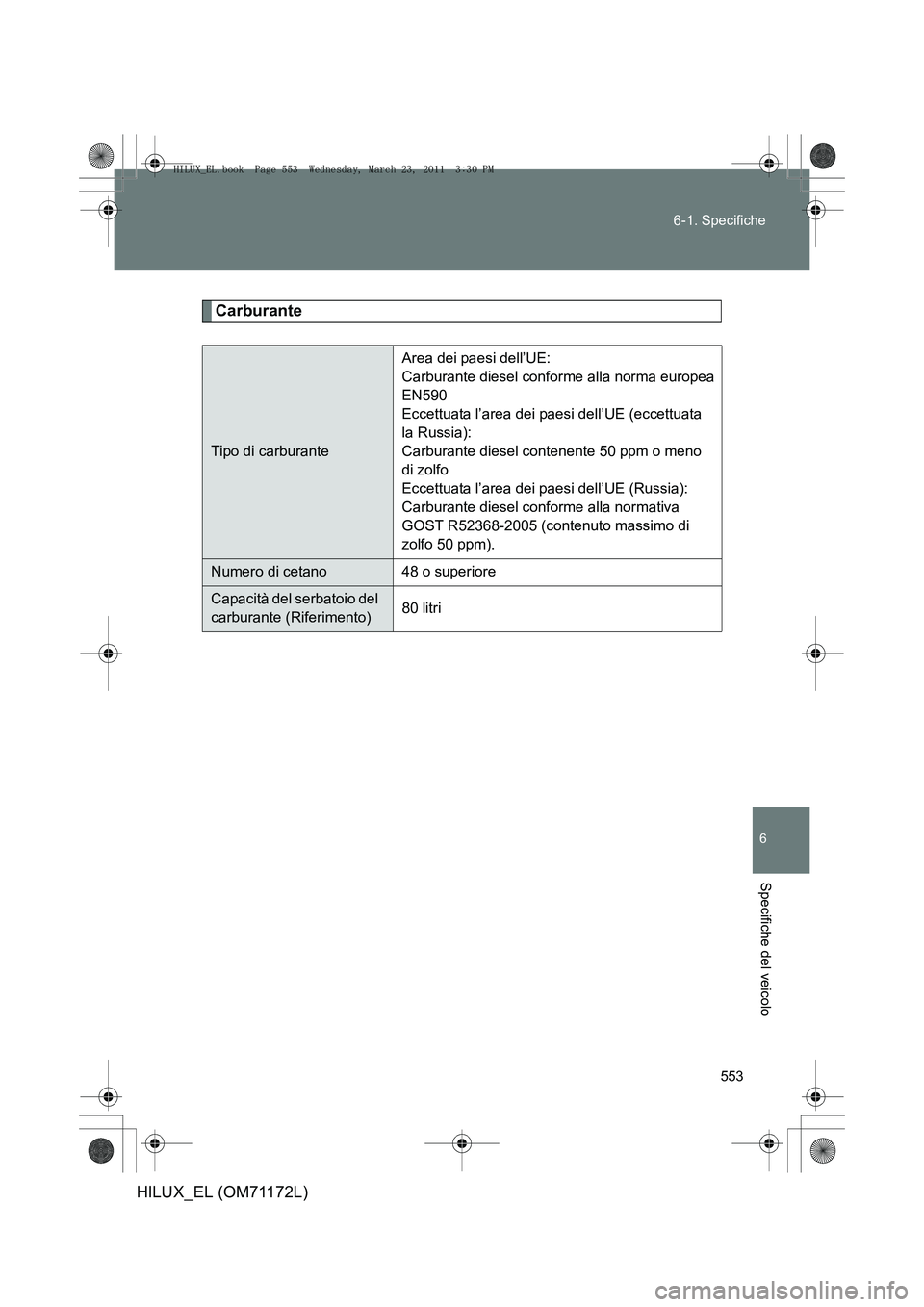

Carburante
Tipo di carburante
Area dei paesi dell’UE:
Carburante diesel conforme alla norma europea
EN590
Eccettuata l’area dei paesi dell’UE (eccettuata
la Russia):
Carburante diesel contenente 50 ppm o meno
di zolfo
Eccettuata l’area dei paesi dell’UE (Russia):
Carburante diesel conforme alla normativa
GOST R52368-2005 (contenuto massimo di
zolfo 50 ppm).
Numero di cetano 48 o superiore
Capacità del serbatoio del
carburante (Riferimento)
80 litri
HILUX_EL.book Page 553 Wednesday, March 23, 2011 3:30 PM

554
6-1. Specifiche
HILUX_EL (OM71172L)
Sistema di lubrificazione (eccetto Russia e Ucraina)
■ Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio
motore originale Toyota). Toyota raccomanda l’uso di “Toyota
Genuine Motor Oil” (olio motore originale Toyota) omologato. È
possibile utilizzare anche un altro olio motore, purché di qualità
equivalente.
Tipo di olio: ACEA C2
Capacità olio
Scarico e riempimento
(Riferimento)
Con filtro
Senza filtro 6,9 litri
6,6 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore
catalitico.
HILUX_EL.book Page 554 Wednesday, March 23, 2011 3:30 PM

555
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)

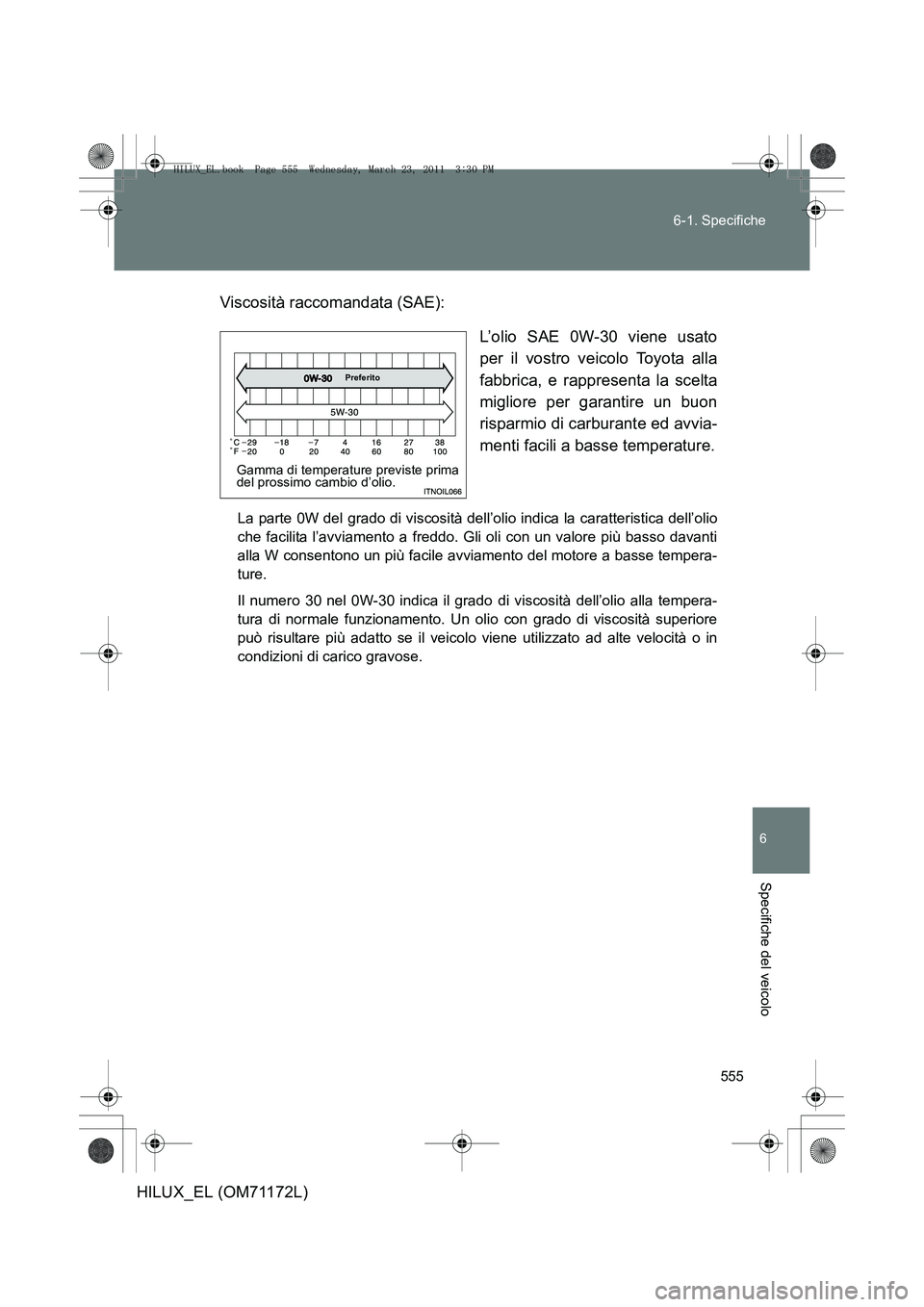

Viscosità raccomandata (SAE):
L’olio SAE 0W-30 viene usato
per il vostro veicolo Toyota alla
fabbrica, e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante ed avvia-
menti facili a basse temperature.
La parte 0W del grado di viscosità dell’oli o indica la caratteristica dell’olio
che facilita l’avviamento a freddo. Gli oli con un valore più basso davanti
alla W consentono un più facile avviamento del motore a basse tempera-
ture.
Il numero 30 nel 0W-30 indica il grado di viscosità dell’olio alla tempera-
tura di normale funzionamento. Un olio con grado di viscosità superiore
può risultare più adatto se il veicolo viene utilizzato ad alte velocità o in
condizioni di carico gravose.
Gamma di temperature previste prima
del prossimo cambio d’olio.
Preferito
HILUX_EL.book Page 555 Wednesday, March 23, 2011 3:30 PM

556
6-1. Specifiche
HILUX_EL (OM71172L)
Sistema di lubrificazione (per Russia e Ucraina)
■ Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio
motore originale Toyota). Toyota raccomanda l’uso di “Toyota
Genuine Motor Oil” (olio motore originale Toyota) omologato. È
possibile utilizzare anche un altro olio motore, purché di qualità
equivalente.
Tipo di olio: ACEA B1, API CF-4 o CF (È possibile usare anche olio motore di qualità API CE o
CD).
Capacità olio
Scarico e riempimento
(Riferimento)
Con filtro
Senza filtro 6,9 litri
6,6 litri
HILUX_EL.book Page 556 Wednesday, March 23, 2011 3:30 PM

557
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)

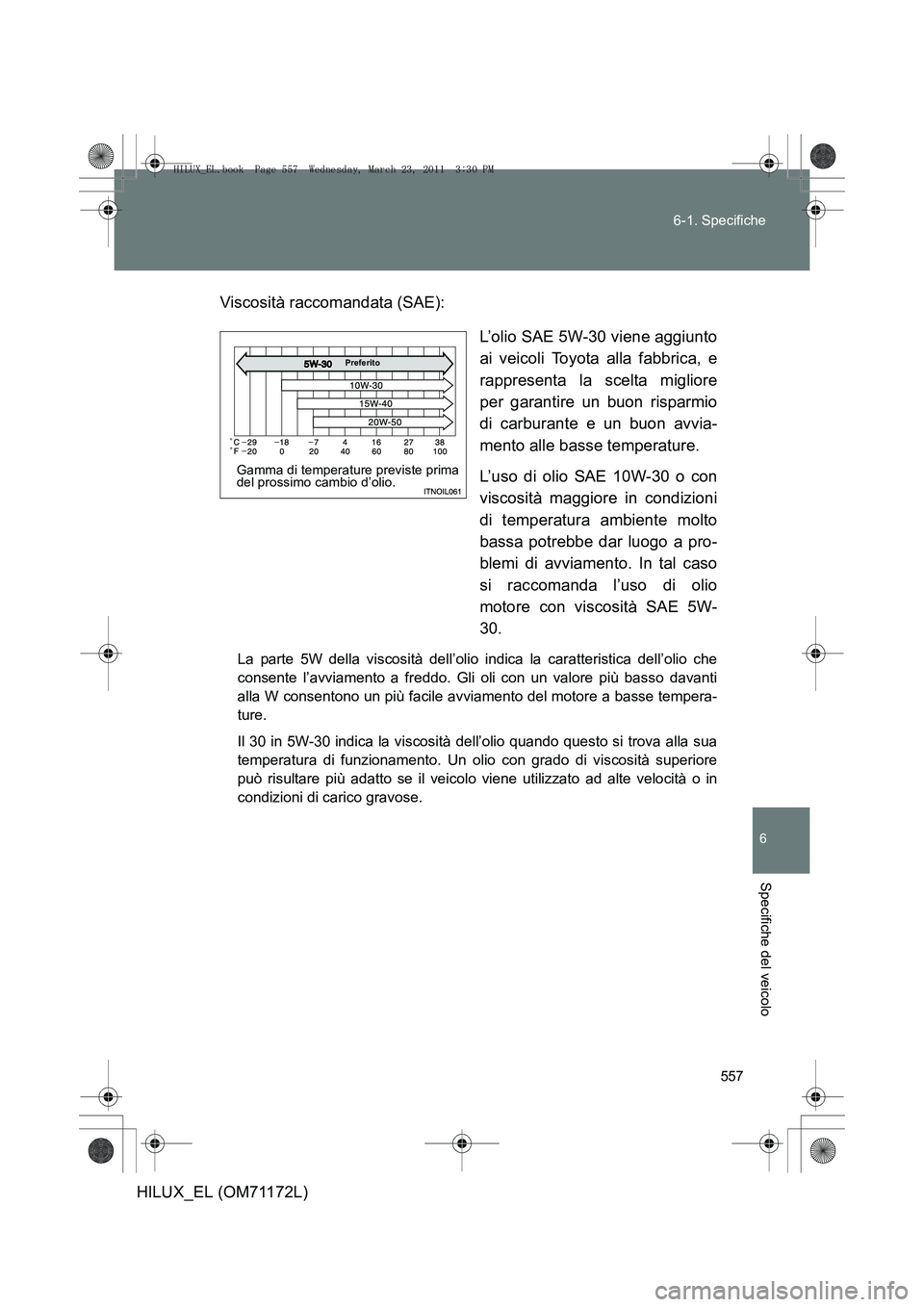

Viscosità raccomandata (SAE):
L’olio SAE 5W-30 viene aggiunto
ai veicoli Toyota alla fabbrica, e
rappresenta la scelta migliore
per garantire un buon risparmio
di carburante e un buon avvia-
mento alle basse temperature.
L’uso di olio SAE 10W-30 o con
viscosità maggiore in condizioni
di temperatura ambiente molto
bassa potrebbe dar luogo a pro-
blemi di avviamento. In tal caso
si raccomanda l’uso di olio
motore con viscosità SAE 5W-
30.
La parte 5W della viscosità dell’olio indica la caratteristica dell’olio che
consente l’avviamento a freddo. Gli oli con un valore più basso davanti
alla W consentono un più facile avviamento del motore a basse tempera-
ture.
Il 30 in 5W-30 indica la viscosità dell’olio quando questo si trova alla sua
temperatura di funzionamento. Un olio con grado di viscosità superiore
può risultare più adatto se il veicolo viene utilizzato ad alte velocità o in
condizioni di carico gravose.
Gamma di temperature previste prima
del prossimo cambio d’olio.
Preferito
HILUX_EL.book Page 557 Wednesday, March 23, 2011 3:30 PM

558
6-1. Specifiche
HILUX_EL (OM71172L)

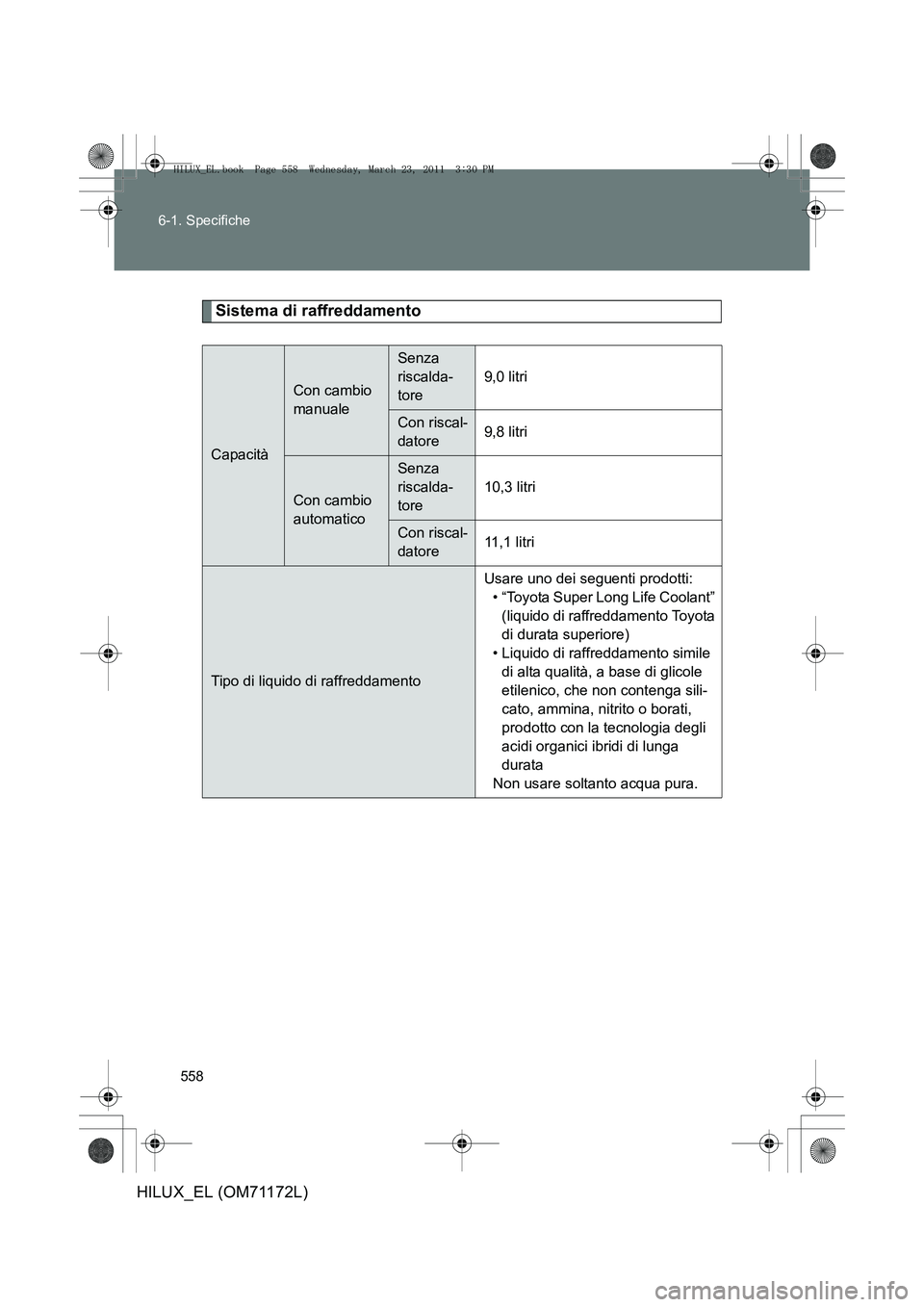

Sistema di raffreddamento
Capacità
Con cambio
manuale
Senza
riscalda-
tore
9,0 litri
Con riscal-
datore9,8 litri
Con cambio
automatico
Senza
riscalda-
tore
10,3 litri
Con riscal-
datore11,1 litri
Tipo di liquido di raffreddamento
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (liquido di raffreddamento Toyota
di durata superiore)
• Liquido di raffreddamento simile di alta qualità, a base di glicole
etilenico, che non contenga sili-
cato, ammina, nitrito o borati,
prodotto con la tecnologia degli
acidi organici ibridi di lunga
durata
Non usare soltanto acqua pura.
HILUX_EL.book Page 558 Wednesday, March 23, 2011 3:30 PM

559
6-1. Specifiche
6
Specifiche del veicolo
HILUX_EL (OM71172L)
Sistema elettrico
Cambio automatico
*: la capacità del fluido è la quantità di riferimento.
Se è necessaria la sostituzione, contattare un concessionario o un’officina
autorizzata Toyota, o una qualsiasi altra officina di riparazioni, purché debi-
tamente qualificata e attrezzata.
Batteria
Valore rilevato del peso
specifico a 20 °C: 1,250
 1,290 Completamente carica
1,160  1,200 Mezza carica
1,060  1,100 Scarica
Corrente di carica
Carica rapida
Carica lenta 15 A max.
5 A max.
Capacità del fluido*10,6 litri
Tipo di liquido Toyota Genuine ATF WS
NOTA
■
Tipo di liquido per cambio automatico
L’impiego di un liquido per cambi di verso da “Toyota Genuine ATF WS” può
provocare il deterioramento della qualità dei passaggi marcia, il bloccaggio
del cambio accompagnato da vibrazioni, con conseguente danneggiamento
del cambio stesso.
HILUX_EL.book Page 559 Wednesday, March 23, 2011 3:30 PM

560
6-1. Specifiche
HILUX_EL (OM71172L)

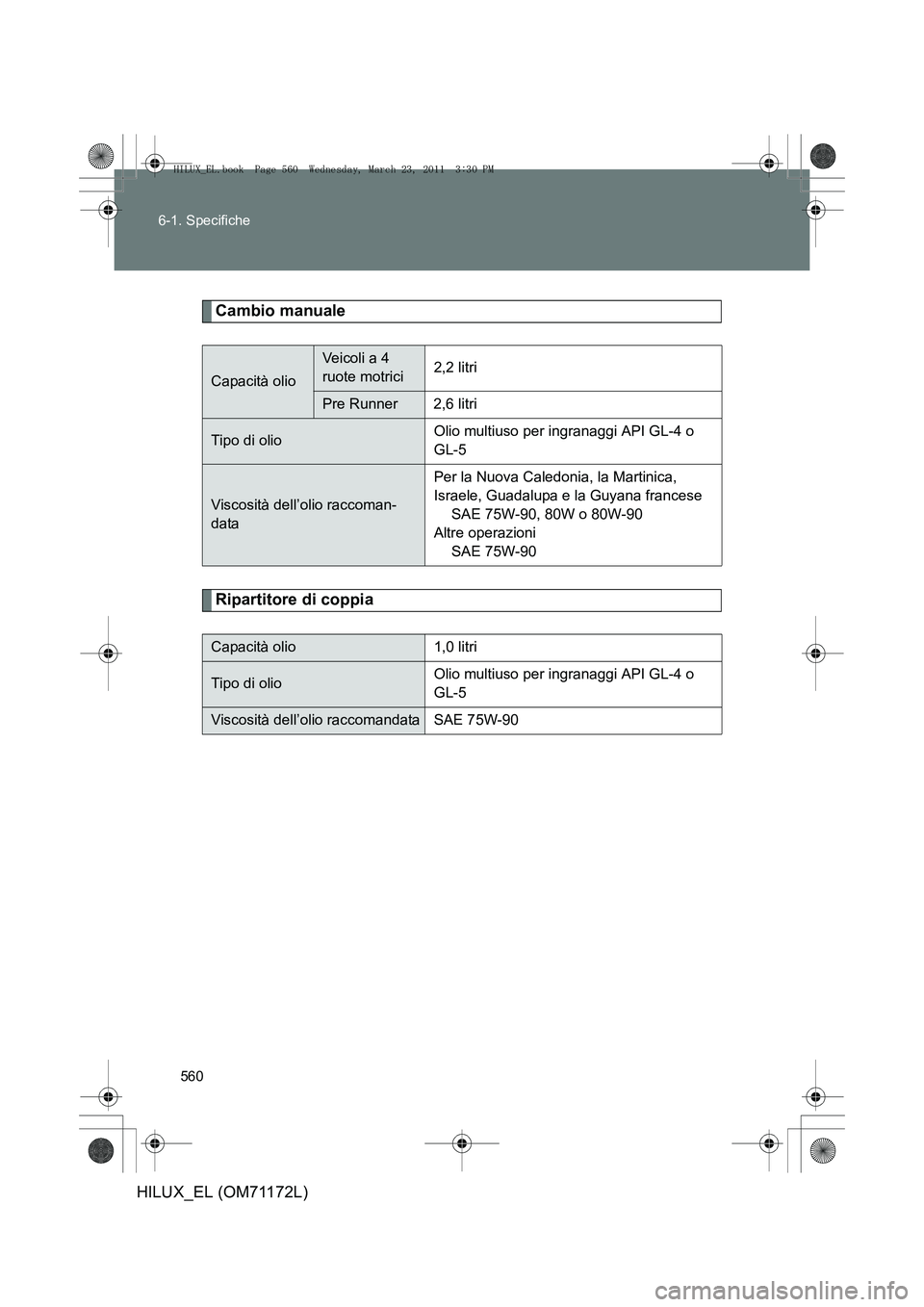

Cambio manuale
Ripartitore di coppia
Capacità olio
Veicoli a 4
ruote motrici
2,2 litri
Pre Runner 2,6 litri
Tipo di olio Olio multiuso per ingranaggi API GL-4 o
GL-5
Viscosità dell’olio raccoman-
dataPer la Nuova Caledonia, la Martinica,
Israele, Guadalupa e la Guyana francese
SAE 75W-90, 80W o 80W-90
Altre operazioni SAE 75W-90
Capacità olio1,0 litri
Tipo di olioOlio multiuso per ingranaggi API GL-4 o
GL-5
Viscosità dell’olio raccomandataSAE 75W-90
HILUX_EL.book Page 560 Wednesday, March 23, 2011 3:30 PM
