1-3. Componenti regolabili (sedili, specchietti, volante)
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)

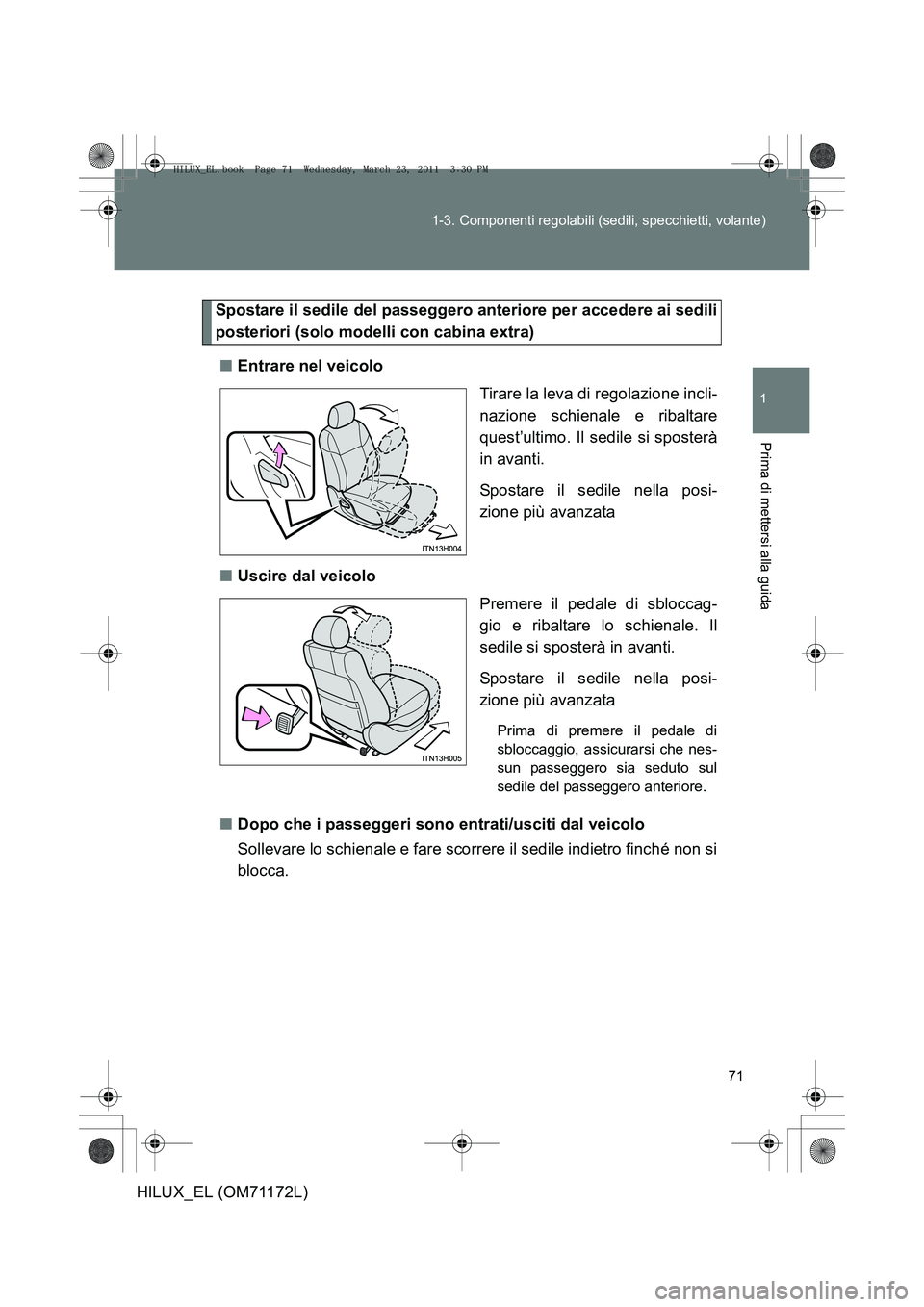

Spostare il sedile del passeggero anteriore per accedere ai sedili
posteriori (solo modelli con cabina extra)
■ Entrare nel veicolo
Tirare la leva di regolazione incli-
nazione schienale e ribaltare
quest’ultimo. Il sedile si sposterà
in avanti.
Spostare il sedile nella posi-
zione più avanzata
■ Uscire dal veicolo
Premere il pedale di sbloccag-
gio e ribaltare lo schienale. Il
sedile si sposterà in avanti.
Spostare il sedile nella posi-
zione più avanzata
Prima di premere il pedale di
sbloccaggio, assicurarsi che nes-
sun passeggero sia seduto sul
sedile del passeggero anteriore.
■Dopo che i passeggeri sono entrati/usciti dal veicolo
Sollevare lo schienale e fare scorrere il sedile indietro finché non si
blocca.
HILUX_EL.book Page 71 Wednesday, March 23, 2011 3:30 PM

72
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_EL (OM71172L)

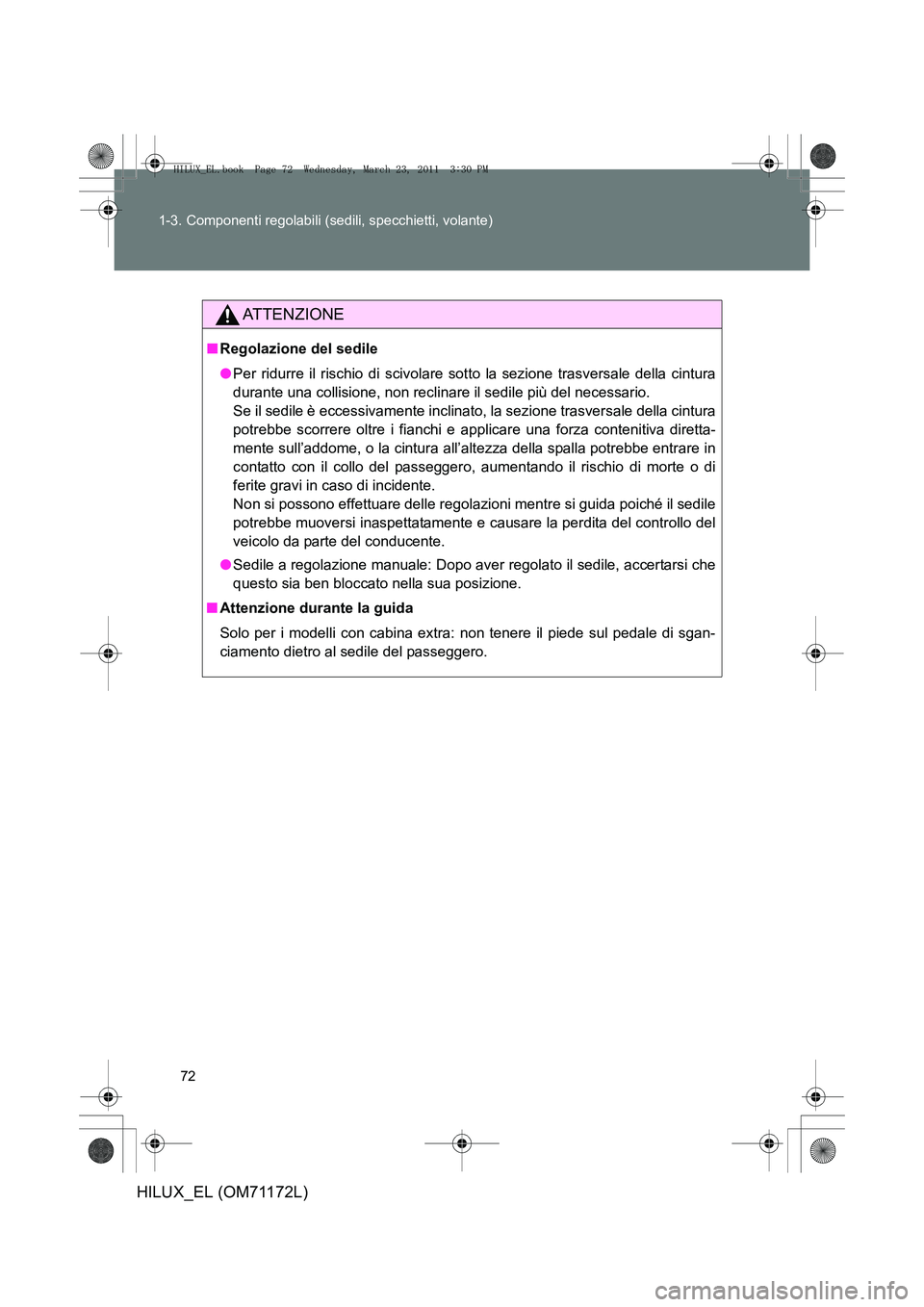

ATTENZIONE
■
Regolazione del sedile
●Per ridurre il rischio di scivolare so tto la sezione trasversale della cintura
durante una collisione, non reclinare il sedile più del necessario.
Se il sedile è eccessivamente inclinato, la sezione trasversale della cintura
potrebbe scorrere oltre i fianchi e appl icare una forza contenitiva diretta-
mente sull’addome, o la cintura all’altezza della spalla potrebbe entrare in
contatto con il collo del passeggero, aumentando il rischio di morte o di
ferite gravi in caso di incidente.
Non si possono effettuare delle regolazi oni mentre si guida poiché il sedile
potrebbe muoversi inaspettatamente e causare la perdita del controllo del
veicolo da parte del conducente.
● Sedile a regolazione manuale: Dopo aver regolato il sedile, accertarsi che
questo sia ben bloccato nella sua posizione.
■ Attenzione durante la guida
Solo per i modelli con cabina extra: non tenere il piede sul pedale di sgan-
ciamento dietro al sedile del passeggero.
HILUX_EL.book Page 72 Wednesday, March 23, 2011 3:30 PM

73
1
1-3. Componenti regolabili (sedili, specchietti, volante)
Prima di mettersi alla guida
HILUX_EL (OM71172L)

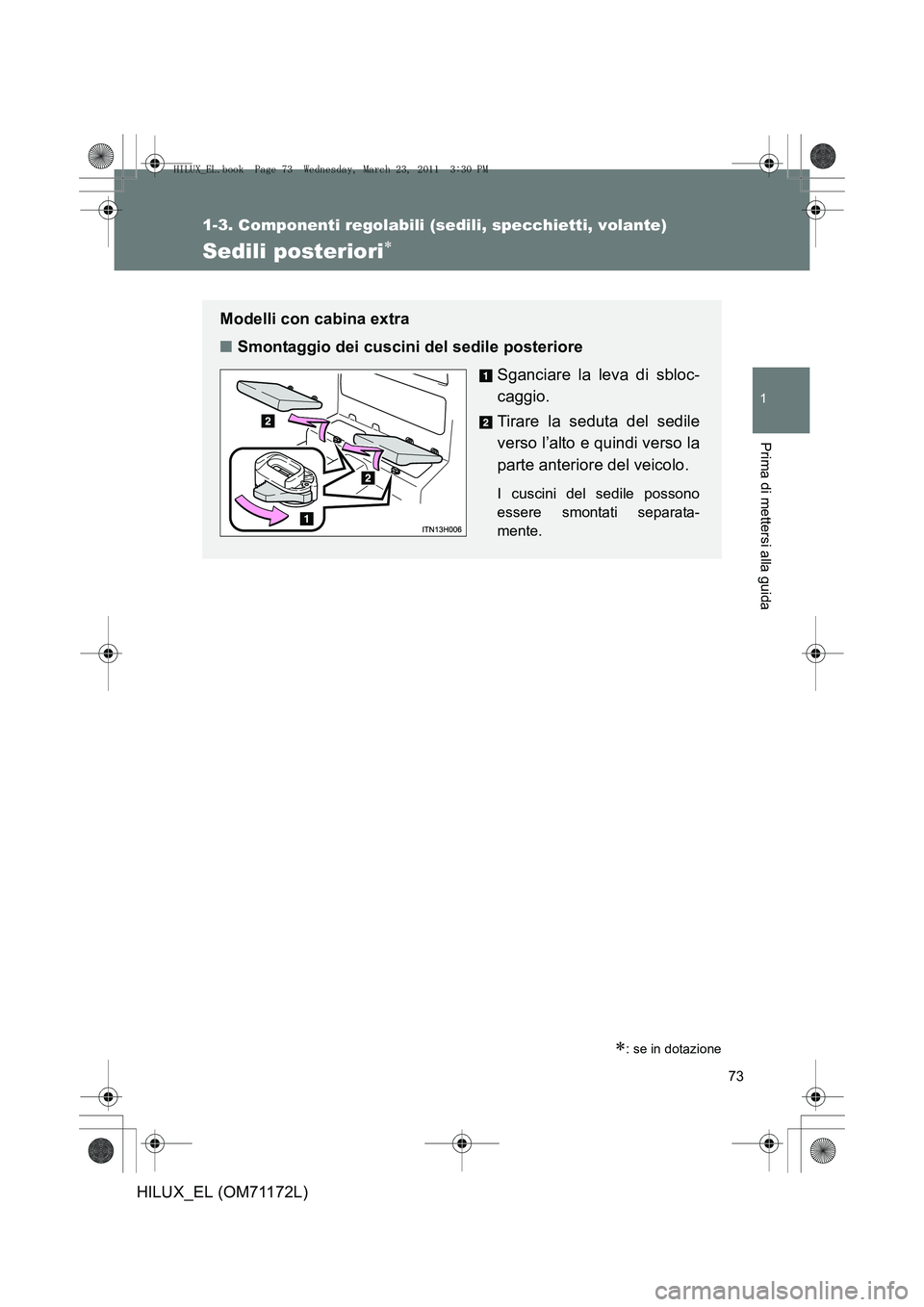

Sedili posteriori∗
∗: se in dotazione
Modelli con cabina extra
■Smontaggio dei cuscini del sedile posteriore
Sganciare la leva di sbloc-
caggio.
Tirare la seduta del sedile
verso l’alto e quindi verso la
parte anteriore del veicolo.
I cuscini del sedile possono
essere smontati separata-
mente.
HILUX_EL.book Page 73 Wednesday, March 23, 2011 3:30 PM

74
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_EL (OM71172L)

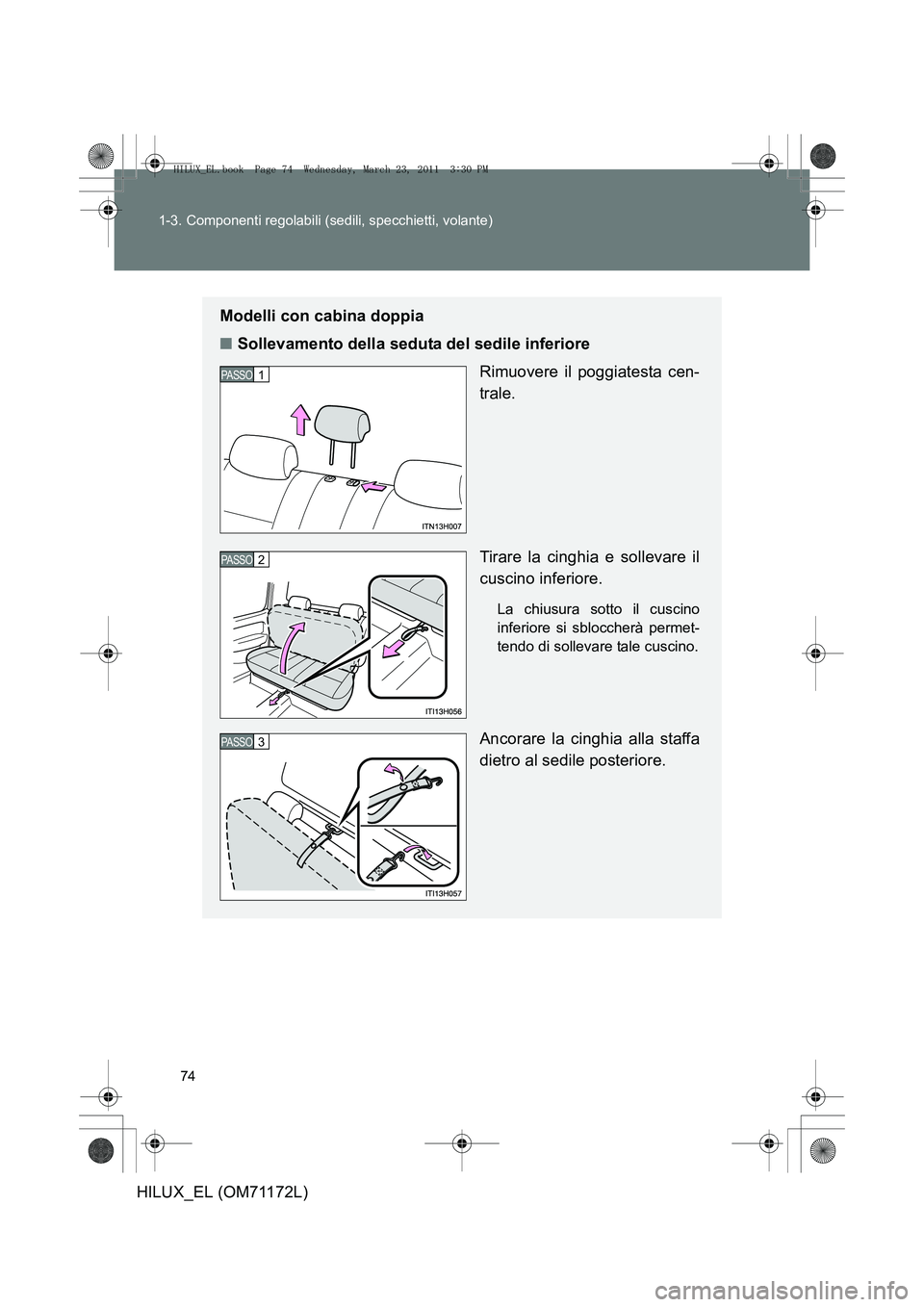

Modelli con cabina doppia
■
Sollevamento della seduta del sedile inferiore
Rimuovere il poggiatesta cen-
trale.
Tirare la cinghia e sollevare il
cuscino inferiore.
La chiusura sotto il cuscino
inferiore si sbloccherà permet-
tendo di sollevare tale cuscino.
Ancorare la cinghia alla staffa
dietro al sedile posteriore.
PASSO 1
PASSO 2
PASSO 3
HILUX_EL.book Page 74 Wednesday, March 23, 2011 3:30 PM

75
1-3. Componenti regolabili (sedili, specchietti, volante)
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)

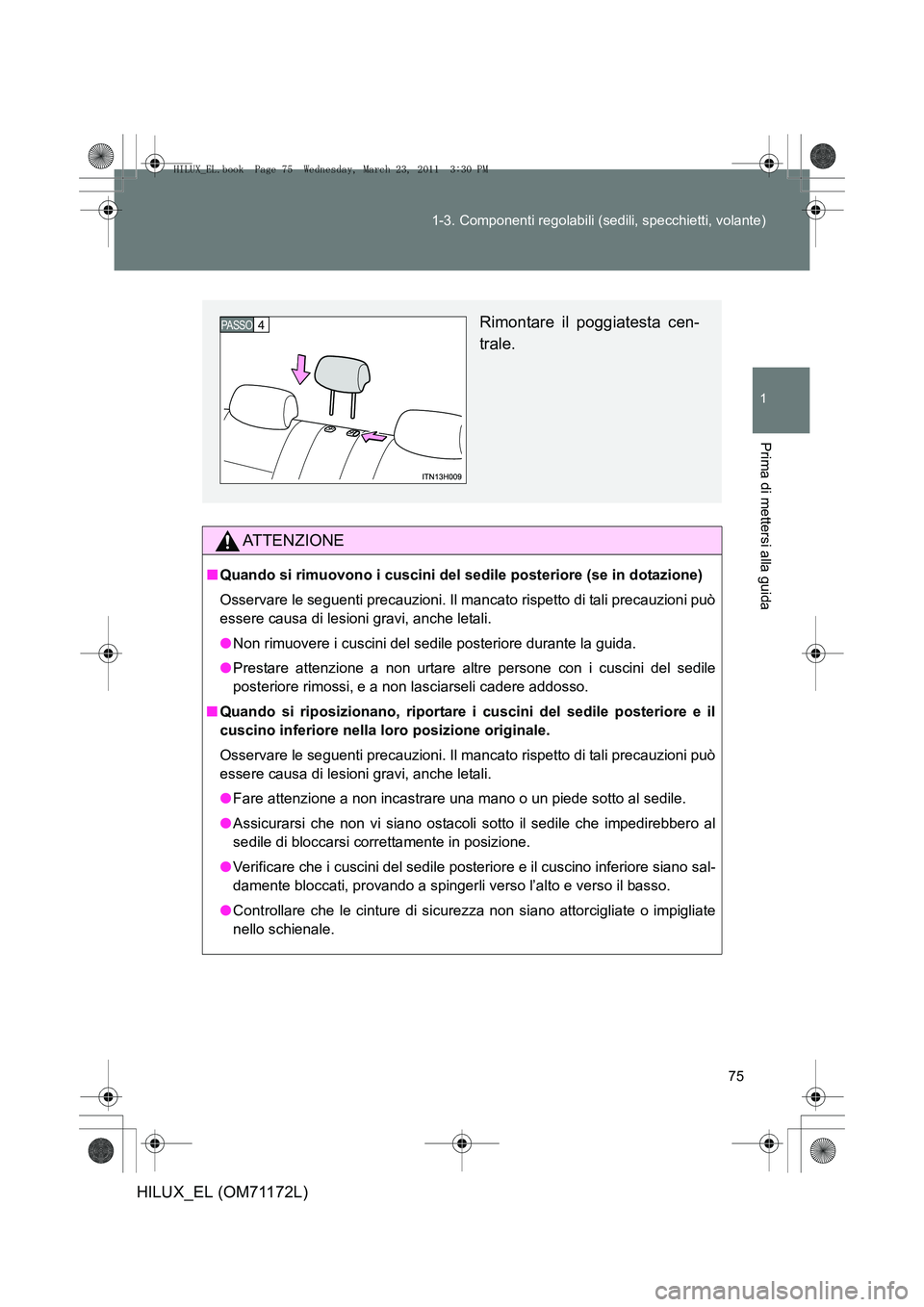

ATTENZIONE
■
Quando si rimuovono i cuscini del sedile posteriore (se in dotazione)
Osservare le seguenti precauzioni. Il manc ato rispetto di tali precauzioni può
essere causa di lesioni gravi, anche letali.
● Non rimuovere i cuscini del sedile posteriore durante la guida.
● Prestare attenzione a non urtare altre persone con i cuscini del sedile
posteriore rimossi, e a non lasciarseli cadere addosso.
■ Quando si riposizionano, riportare i cuscini del sedile posteriore e il
cuscino inferiore nella loro posizione originale.
Osservare le seguenti precauzioni. Il manc ato rispetto di tali precauzioni può
essere causa di lesioni gravi, anche letali.
● Fare attenzione a non incastrare una mano o un piede sotto al sedile.
● Assicurarsi che non vi siano ostacoli sotto il sedile che impedirebbero al
sedile di bloccarsi correttamente in posizione.
● Verificare che i cuscini del sedile posteriore e il cuscino inferiore siano sal-
damente bloccati, provando a spingerli verso l’alto e verso il basso.
● Controllare che le cinture di sicurezza non siano attorcigliate o impigliate
nello schienale.
Rimontare il poggiatesta cen-
trale.PASSO 4
HILUX_EL.book Page 75 Wednesday, March 23, 2011 3:30 PM

76
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_EL (OM71172L)

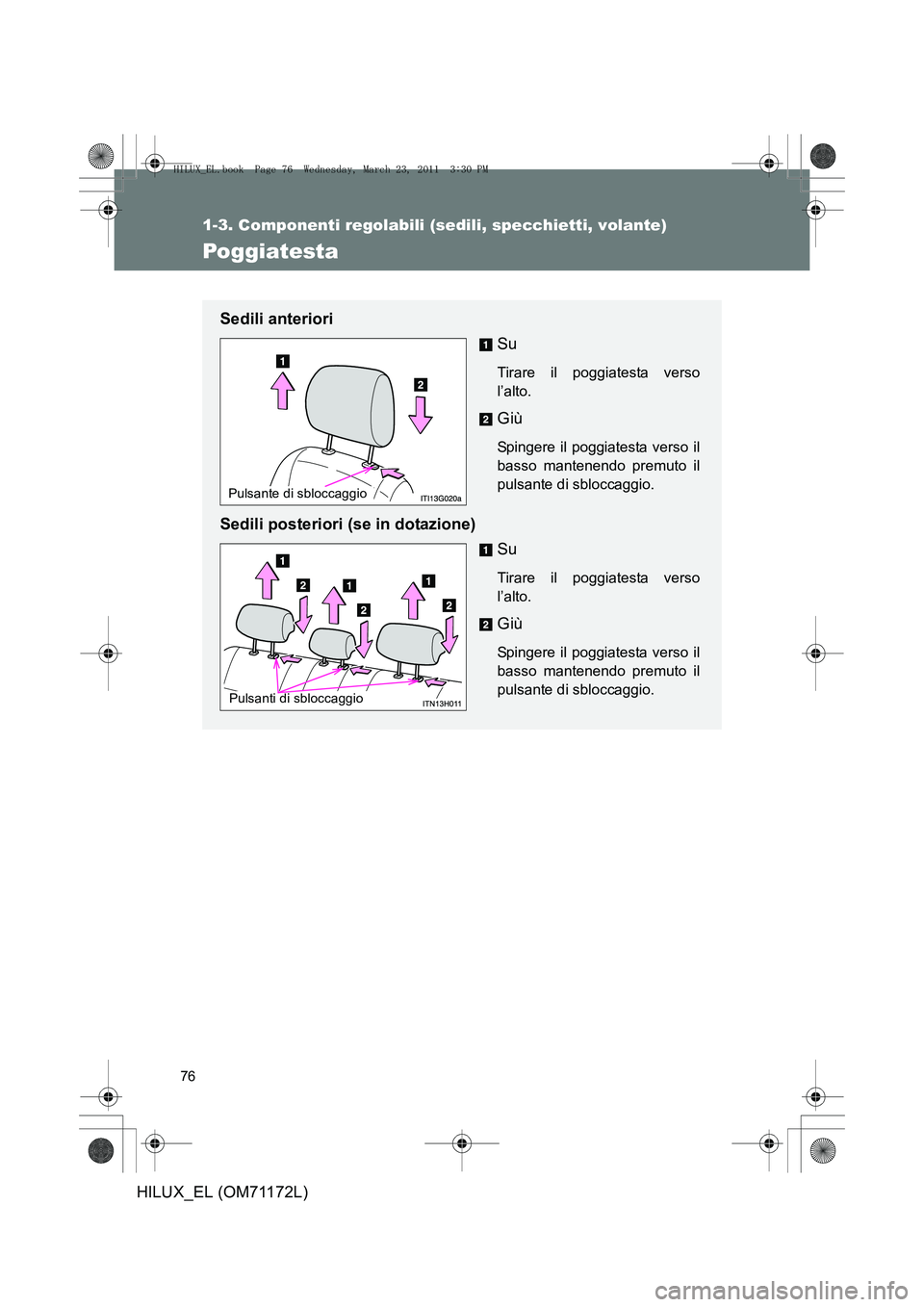

Poggiatesta
Sedili anterioriSu
Tirare il poggiatesta verso
l’alto.
Giù
Spingere il poggiatesta verso il
basso mantenendo premuto il
pulsante di sbloccaggio.
Sedili posteriori (se in dotazione)Su
Tirare il poggiatesta verso
l’alto.
Giù
Spingere il poggiatesta verso il
basso mantenendo premuto il
pulsante di sbloccaggio.
Pulsante di sbloccaggio
Pulsanti di sbloccaggio
HILUX_EL.book Page 76 Wednesday, March 23, 2011 3:30 PM

77
1-3. Componenti regolabili (sedili, specchietti, volante)
1
Prima di mettersi alla guida
HILUX_EL (OM71172L)
■

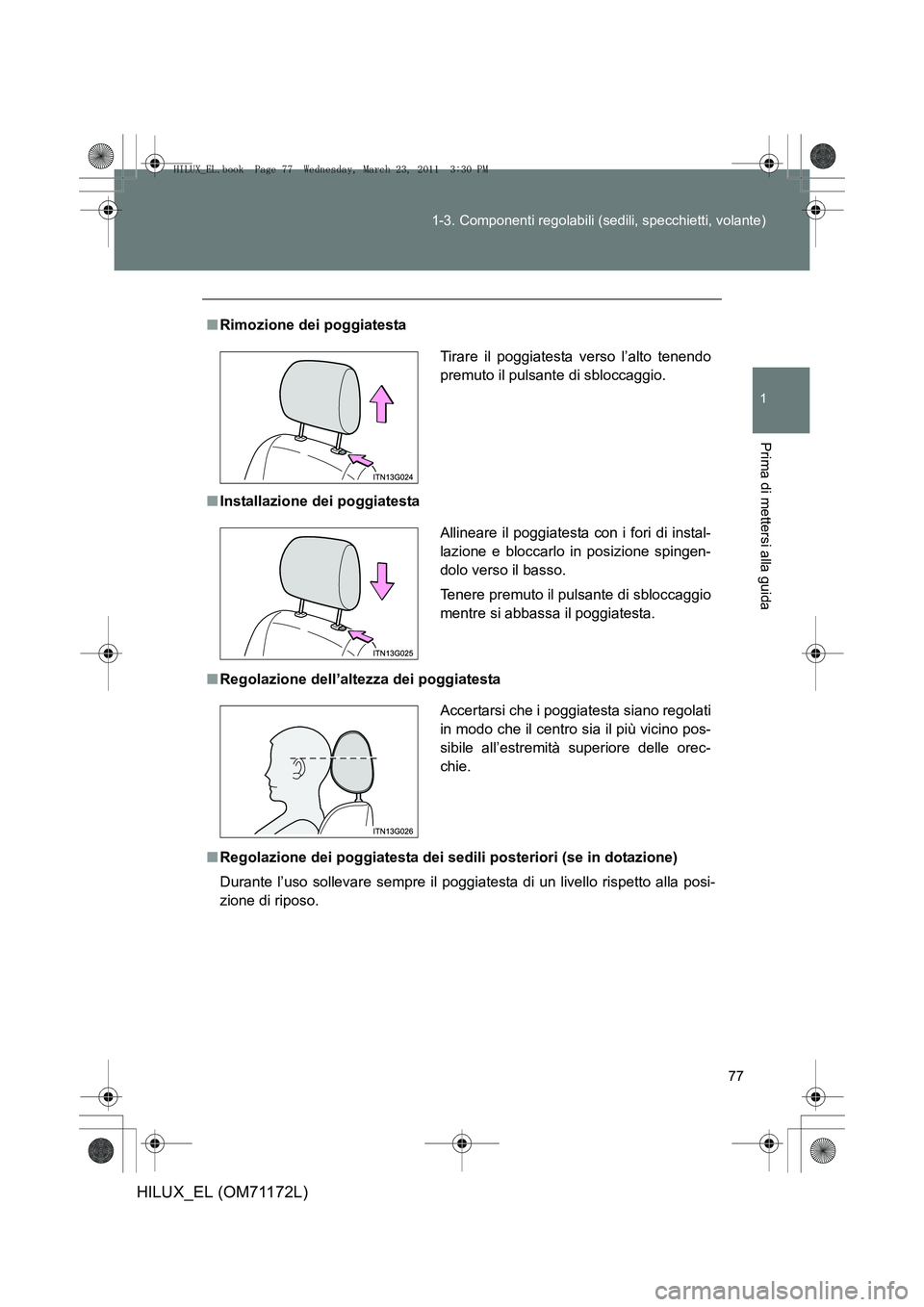

Rimozione dei poggiatesta
■ Installazione dei poggiatesta
■ Regolazione dell’altezza dei poggiatesta
■ Regolazione dei poggiatesta dei sedili posteriori (se in dotazione)
Durante l’uso sollevare sempre il poggiatesta di un livello rispetto alla posi-
zione di riposo. Tirare il poggiatesta verso l’alto tenendo
premuto il pulsante di sbloccaggio.
Allineare il poggiatesta con i fori di instal-
lazione e bloccarlo in posizione spingen-
dolo verso il basso.
Tenere premuto il pulsante di sbloccaggio
mentre si abbassa il poggiatesta.
Accertarsi che i poggiatesta siano regolati
in modo che il centro sia il più vicino pos-
sibile all’estremità superiore delle orec-
chie.
HILUX_EL.book Page 77 Wednesday, March 23, 2011 3:30 PM

78
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_EL (OM71172L)

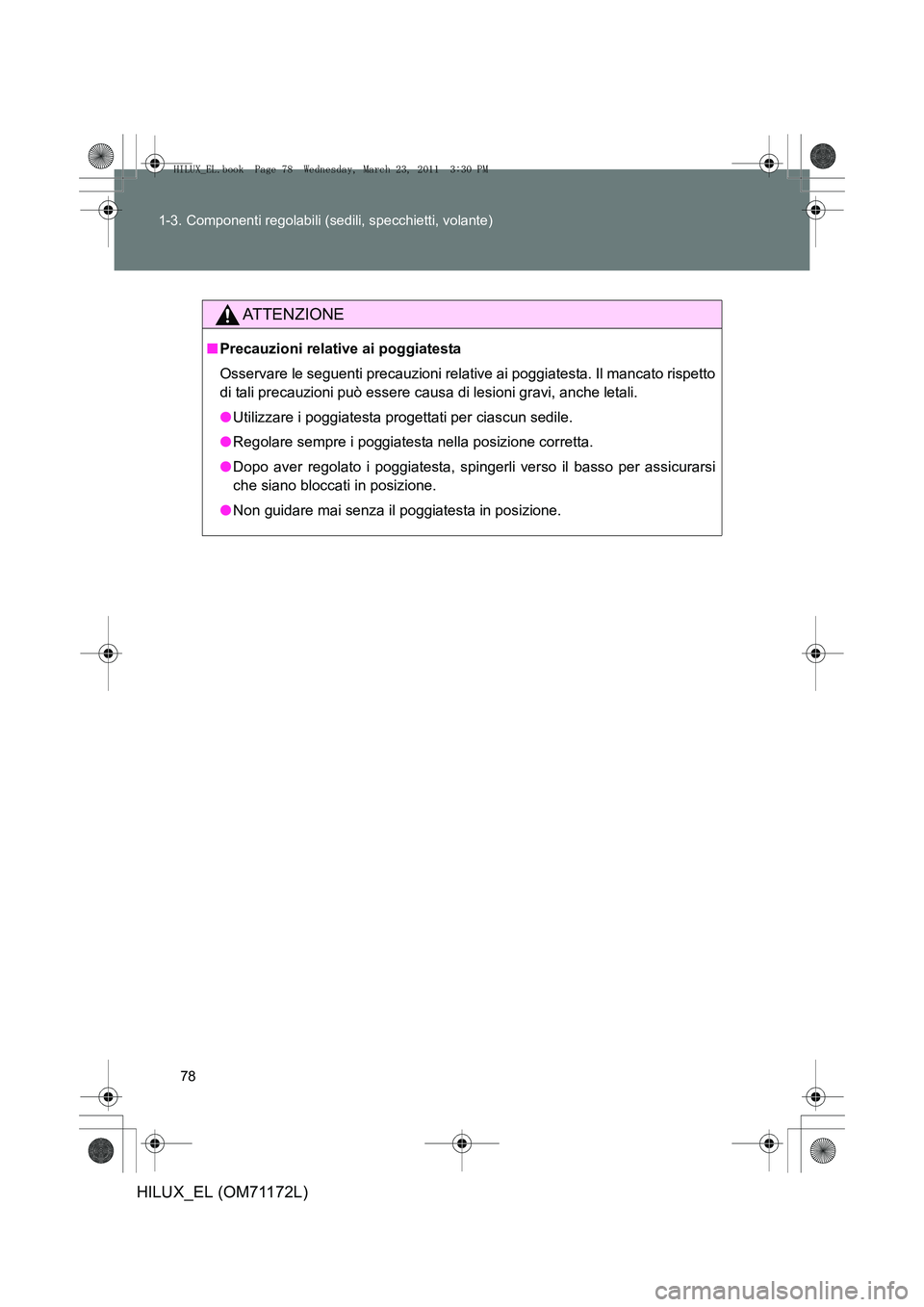

ATTENZIONE
■
Precauzioni relative ai poggiatesta
Osservare le seguenti precauzioni relative ai poggiatesta. Il mancato rispetto
di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Utilizzare i poggiatesta progettati per ciascun sedile.
● Regolare sempre i poggiatesta nella posizione corretta.
● Dopo aver regolato i poggiatesta, spingerli verso il basso per assicurarsi
che siano bloccati in posizione.
● Non guidare mai senza il poggiatesta in posizione.
HILUX_EL.book Page 78 Wednesday, March 23, 2011 3:30 PM

79
1
1-3. Componenti regolabili (sedili, specchietti, volante)
Prima di mettersi alla guida
HILUX_EL (OM71172L)

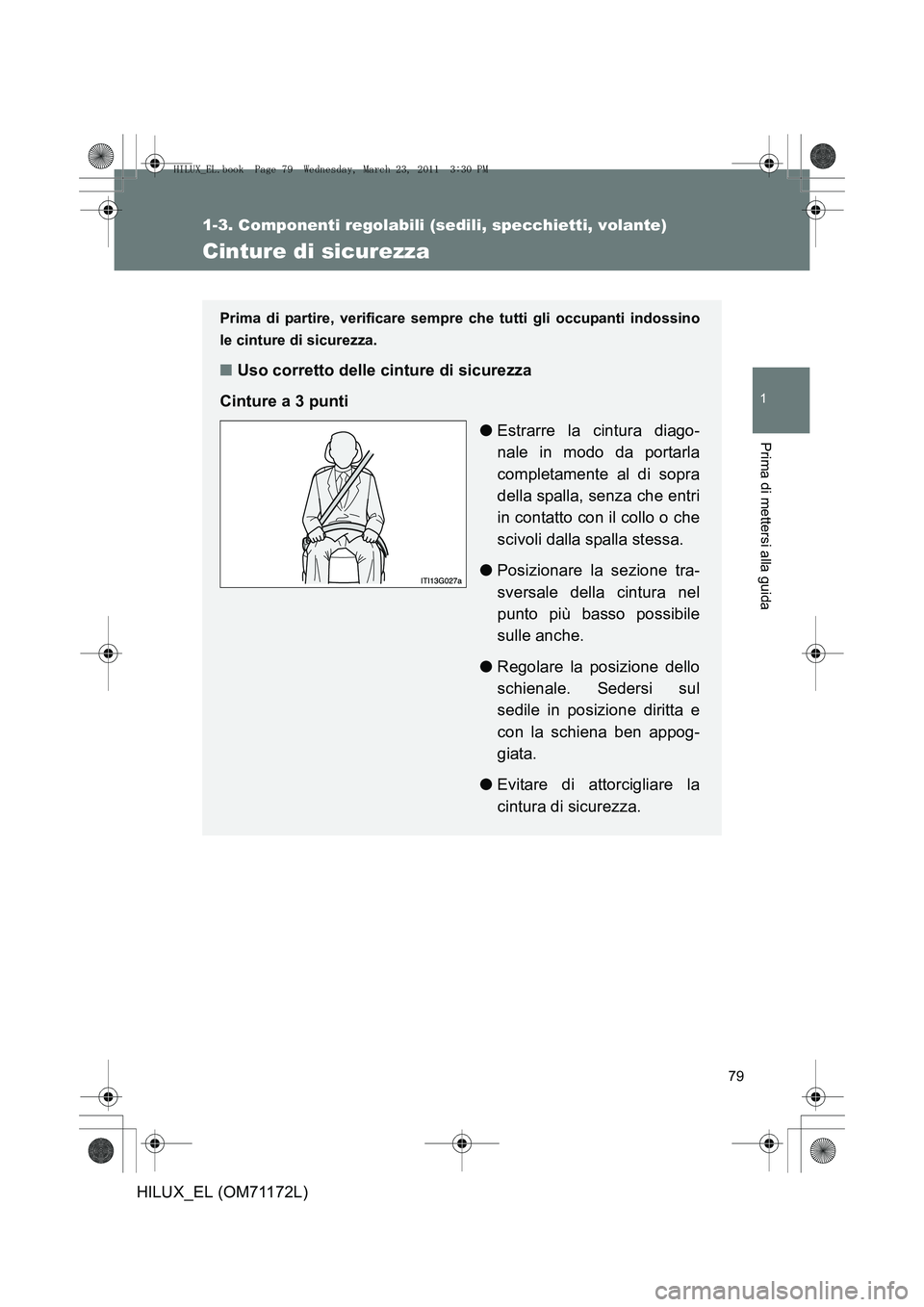

Cinture di sicurezza
Prima di partire, verificare sempre che tutti gli occupanti indossino
le cinture di sicurezza.
■ Uso corretto delle cinture di sicurezza
Cinture a 3 punti ●Estrarre la cintura diago-
nale in modo da portarla
completamente al di sopra
della spalla, senza che entri
in contatto con il collo o che
scivoli dalla spalla stessa.
● Posizionare la sezione tra-
sversale della cintura nel
punto più basso possibile
sulle anche.
● Regolare la posizione dello
schienale. Sedersi sul
sedile in posizione diritta e
con la schiena ben appog-
giata.
● Evitare di attorcigliare la
cintura di sicurezza.
HILUX_EL.book Page 79 Wednesday, March 23, 2011 3:30 PM

80
1-3. Componenti regolabili (sedili, specchietti, volante)
HILUX_EL (OM71172L)

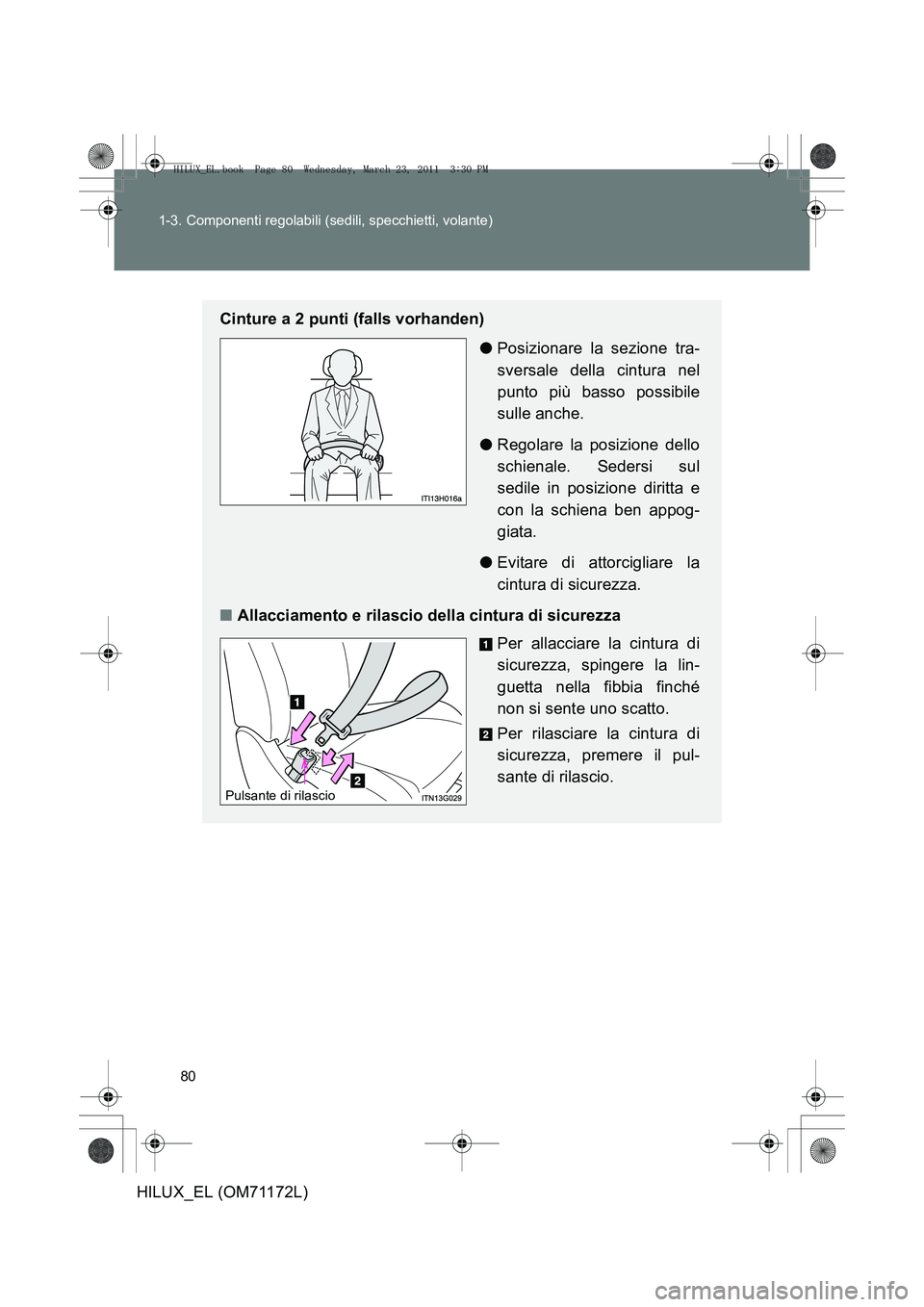

Cinture a 2 punti (falls vorhanden)
●Posizionare la sezione tra-
sversale della cintura nel
punto più basso possibile
sulle anche.
● Regolare la posizione dello
schienale. Sedersi sul
sedile in posizione diritta e
con la schiena ben appog-
giata.
● Evitare di attorcigliare la
cintura di sicurezza.
■ Allacciamento e rilascio della cintura di sicurezza
Per allacciare la cintura di
sicurezza, spingere la lin-
guetta nella fibbia finché
non si sente uno scatto.
Per rilasciare la cintura di
sicurezza, premere il pul-
sante di rilascio.
Pulsante di rilascio
