TOYOTA HILUX 2012 Manuale duso (in Italian)

521
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)

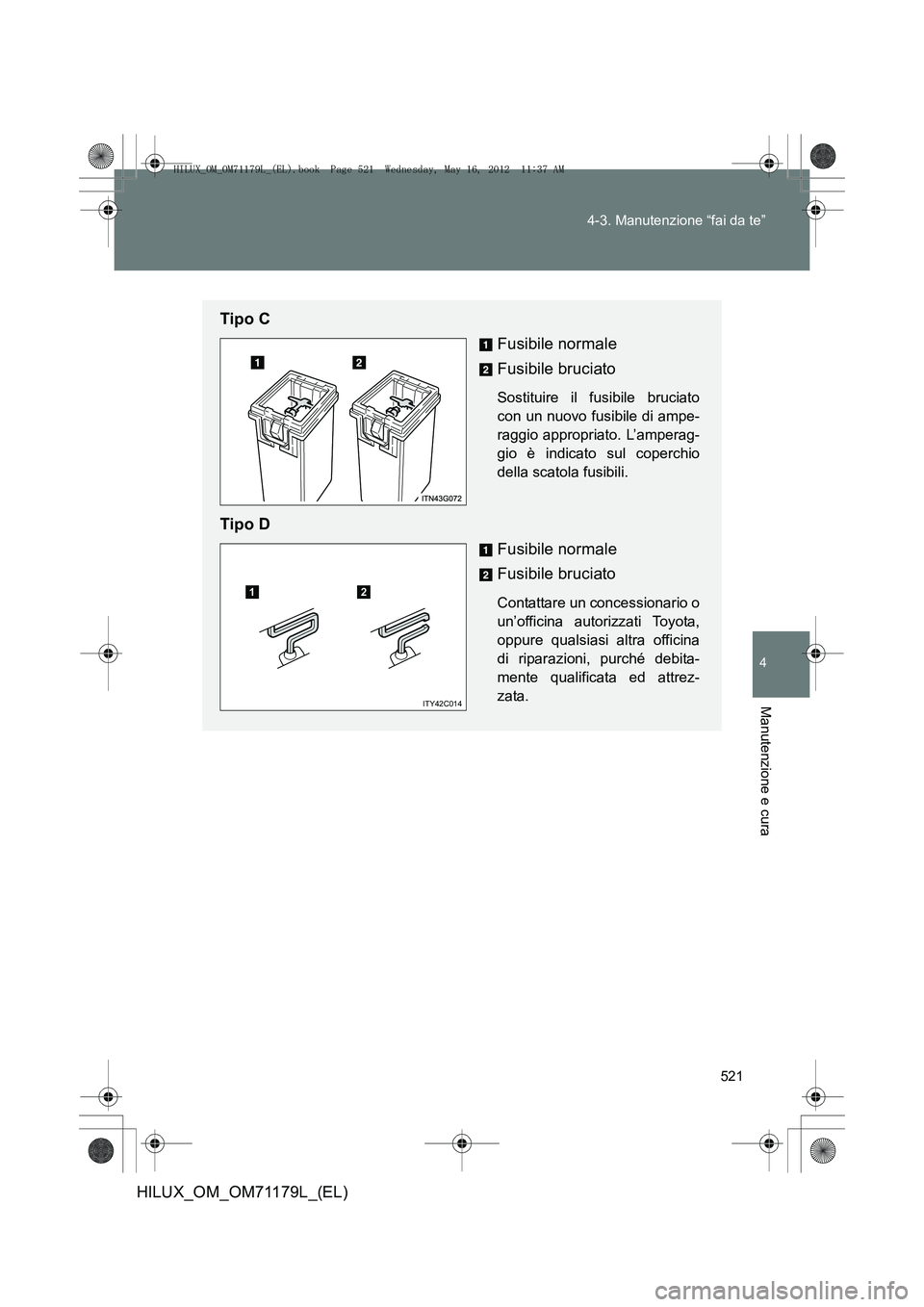

Tipo C
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato
con un nuovo fusibile di ampe-
raggio appropriato. L’amperag-
gio è indicato sul coperchio
della scatola fusibili.
Tipo DFusibile normale
Fusibile bruciato
Contattare un concessionario o
un’officina autorizzati Toyota,
oppure qualsiasi altra officina
di riparazioni, purché debita-
mente qualificata ed attrez-
zata.12
ITY42C014
HILUX_OM_OM71179L_(EL).book Page 521 Wednesday, May 16, 2012 11:37 AM

522
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)

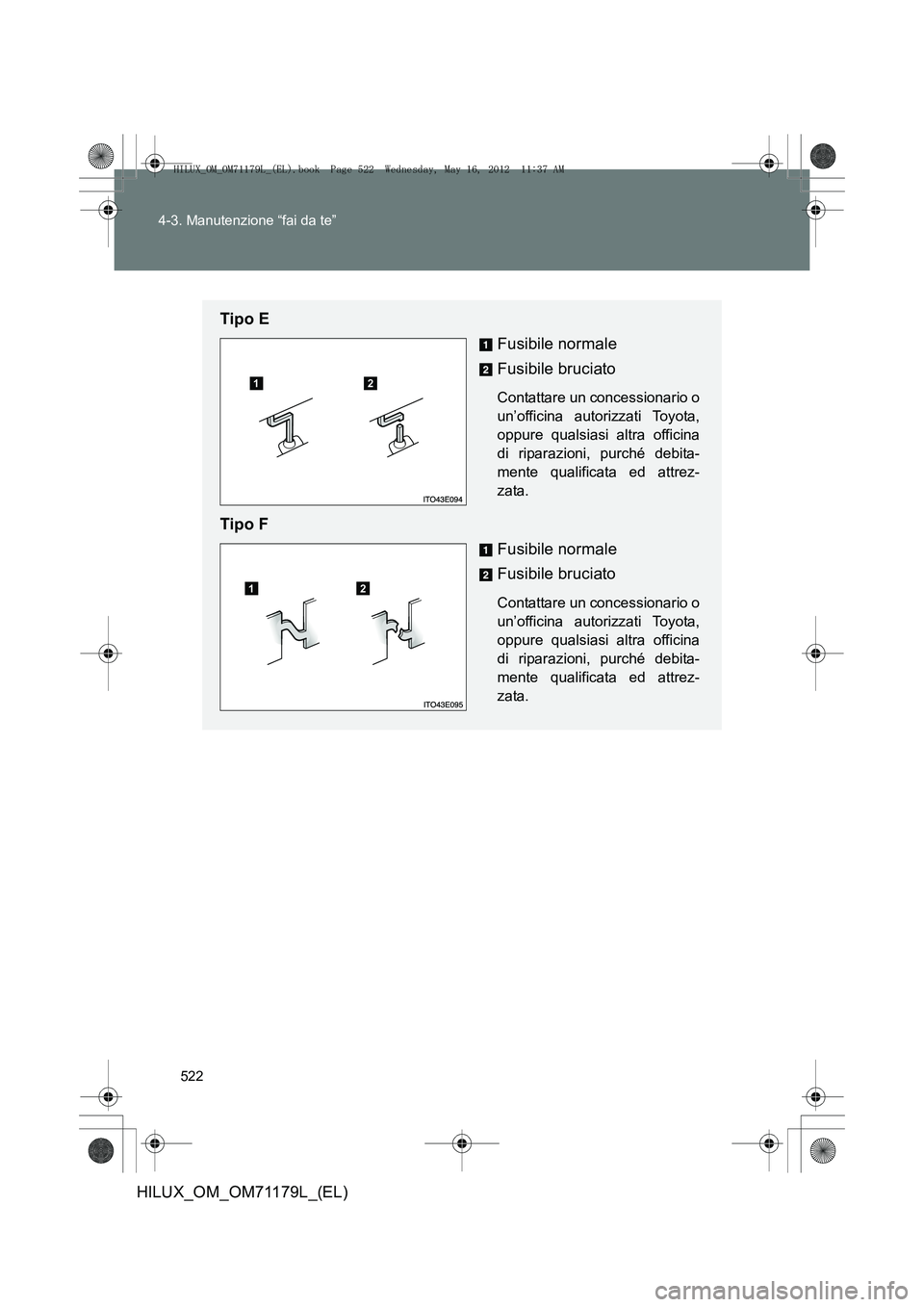

Tipo E
Fusibile normale
Fusibile bruciato
Contattare un concessionario o
un’officina autorizzati Toyota,
oppure qualsiasi altra officina
di riparazioni, purché debita-
mente qualificata ed attrez-
zata.
Tipo FFusibile normale
Fusibile bruciato
Contattare un concessionario o
un’officina autorizzati Toyota,
oppure qualsiasi altra officina
di riparazioni, purché debita-
mente qualificata ed attrez-
zata.
12
12
HILUX_OM_OM71179L_(EL).book Page 522 Wednesday, May 16, 2012 11:37 AM

523
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)

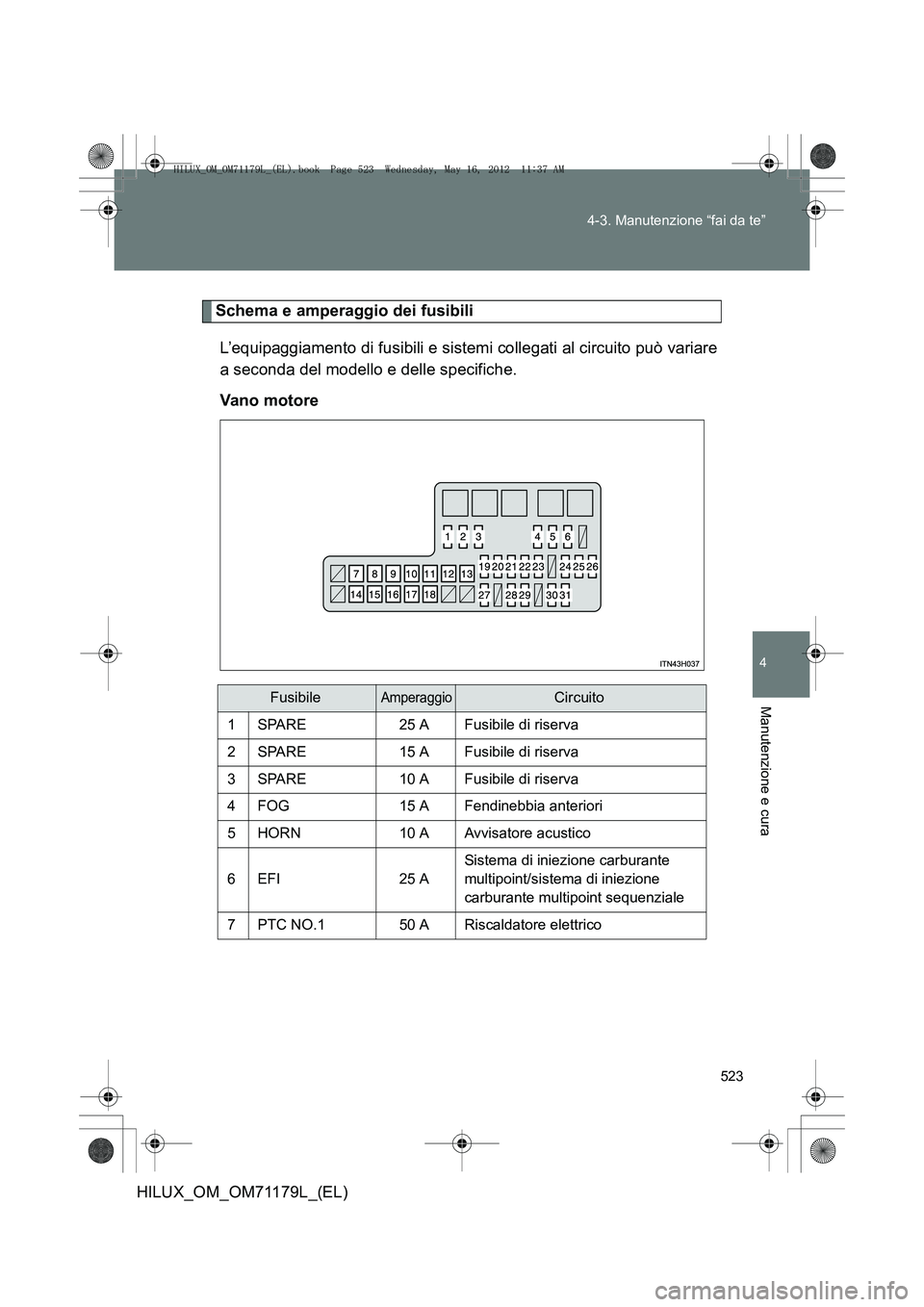

Schema e amperaggio dei fusibili
L’equipaggiamento di fusibili e sistemi collegati al circuito può variare
a seconda del modello e delle specifiche.
Va n o m o t o r e
FusibileAmperaggioCircuito
1SPARE25 AFusibile di riserva
2SPARE15 AFusibile di riserva
3SPARE10 AFusibile di riserva
4FOG15 AFendinebbia anteriori
5HORN10 AAvvisatore acustico
6EFI25 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale
7PTC NO.150 ARiscaldatore elettrico
HILUX_OM_OM71179L_(EL).book Page 523 Wednesday, May 16, 2012 11:37 AM

524
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)

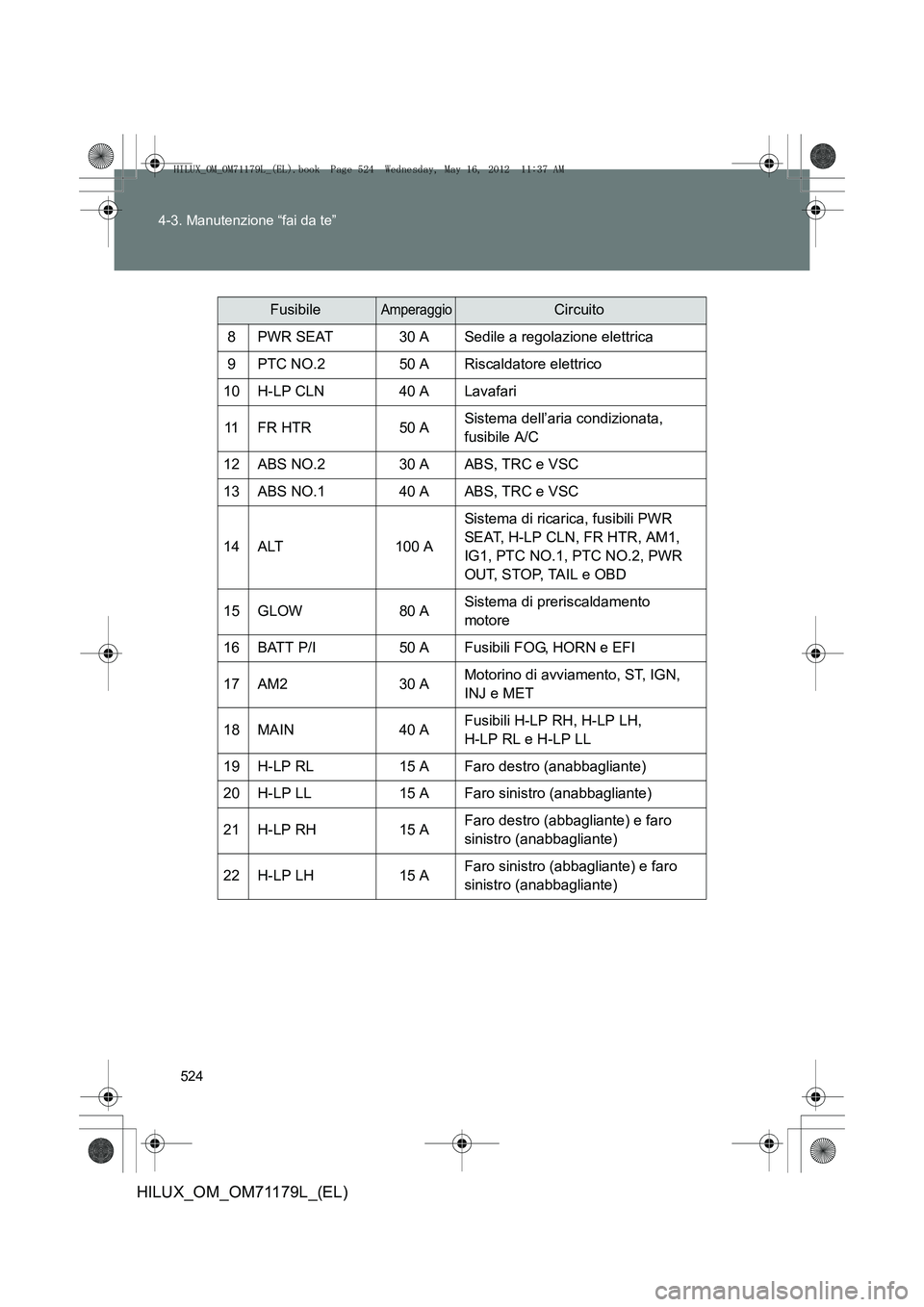

FusibileAmperaggioCircuito
8PWR SEAT30 ASedile a regolazione elettrica
9PTC NO.250 ARiscaldatore elettrico
10H-LP CLN40 ALavafari
11FR HTR50 ASistema dell’aria condizionata,
fusibile A/C
12ABS NO.230 AABS, TRC e VSC
13ABS NO.140 AABS, TRC e VSC
14ALT100 A
Sistema di ricarica, fusibili PWR
SEAT, H-LP CLN, FR HTR, AM1,
IG1, PTC NO.1, PTC NO.2, PWR
OUT, STOP, TAIL e OBD
15GLOW80 ASistema di preriscaldamento
motore
16BATT P/I50 AFusibili FOG, HORN e EFI
17AM230 AMotorino di avviamento, ST, IGN,
INJ e MET
18MAIN40 AFusibili H-LP RH, H-LP LH,
H-LP RL e H-LP LL
19H-LP RL15 AFaro destro (anabbagliante)
20H-LP LL15 AFaro sinistro (anabbagliante)
21H-LP RH15 AFaro destro (abbagliante) e faro
sinistro (anabbagliante)
22H-LP LH15 AFaro sinistro (abbagliante) e faro
sinistro (anabbagliante)
HILUX_OM_OM71179L_(EL).book Page 524 Wednesday, May 16, 2012
11:37 AM

525
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)

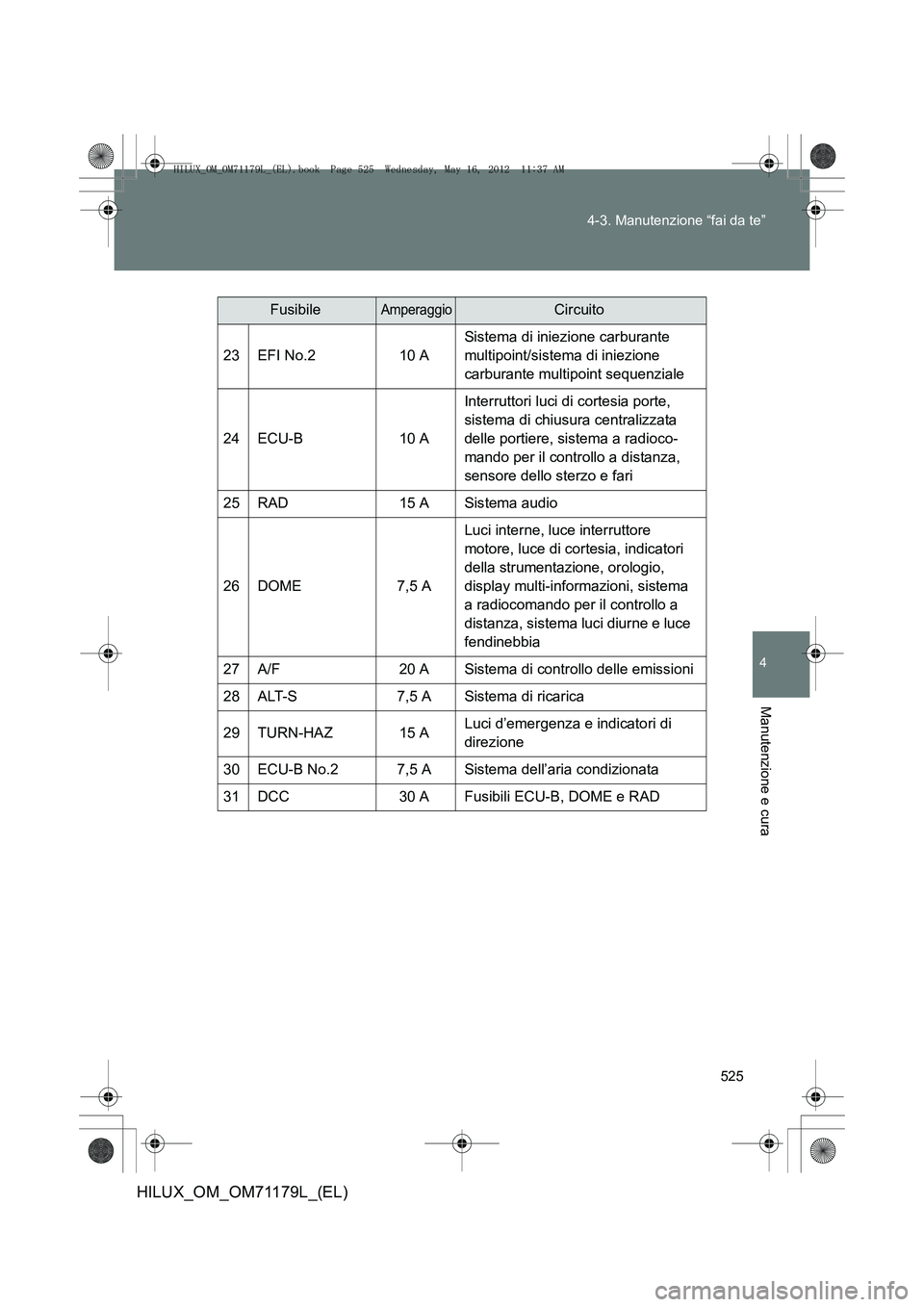

FusibileAmperaggioCircuito
23EFI No.210 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale
24ECU-B10 A
Interruttori luci di cortesia porte,
sistema di chiusura centralizzata
delle portiere, sistema a radioco-
mando per il controllo a distanza,
sensore dello sterzo e fari
25RAD15 ASistema audio
26DOME7,5 A
Luci interne, luce interruttore
motore, luce di cortesia, indicatori
della strumentazione, orologio,
display multi-informazioni, sistema
a radiocomando per il controllo a
distanza, sistema luci diurne e luce
fendinebbia
27A/F20 ASistema di controllo delle emissioni
28ALT-S7,5 ASistema di ricarica
29TURN-HAZ15 ALuci d’emergenza e indicatori di
direzione
30ECU-B No.27,5 ASistema dell’aria condizionata
31DCC30 AFusibili ECU-B, DOME e RAD
HILUX_OM_OM71179L_(EL).book Page 525 Wednesday, May 16, 2012
11:37 AM

526
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)

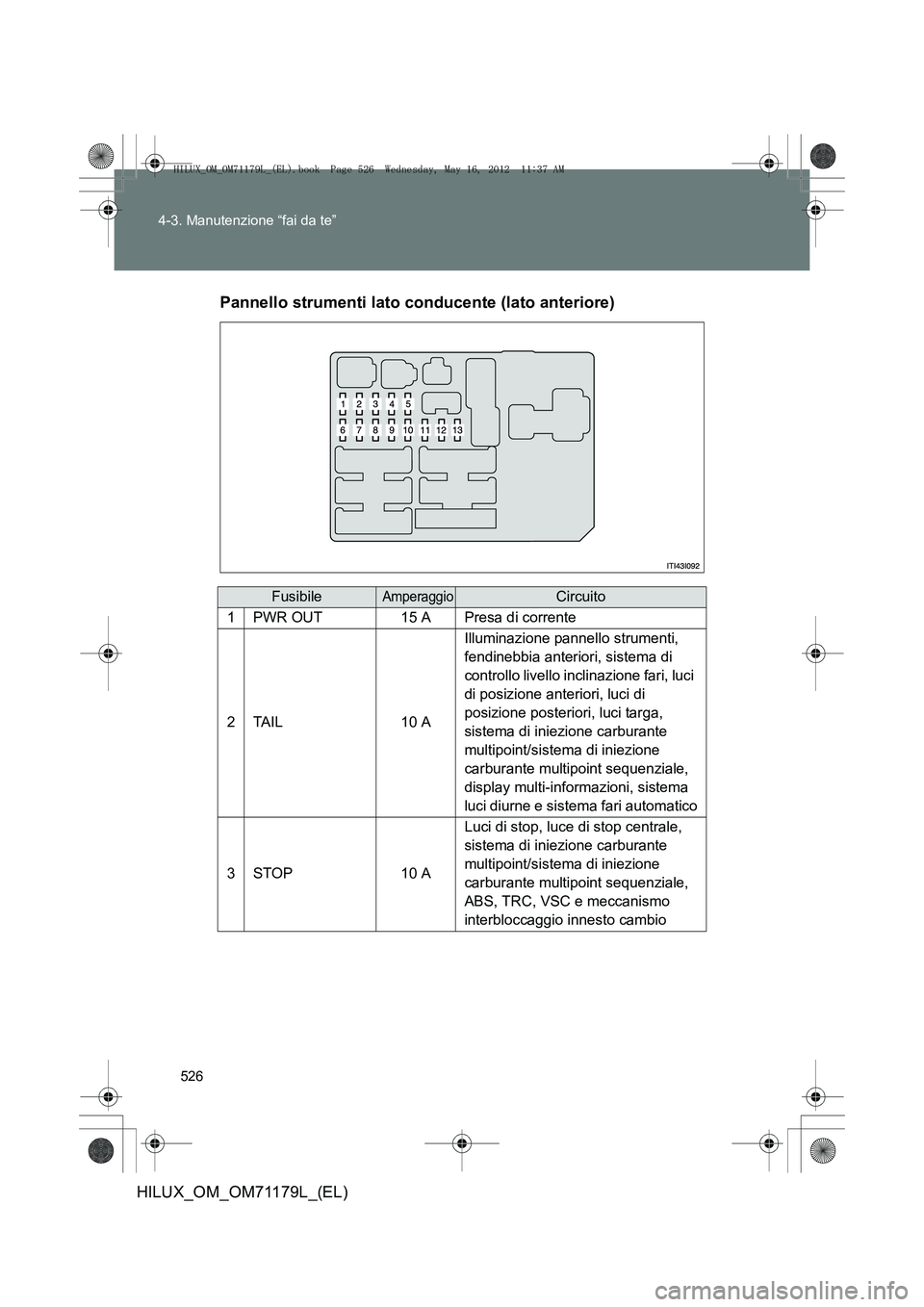

Pannello strumenti lato conducente (lato anteriore)
FusibileAmperaggioCircuito
1PWR OUT15 APresa di corrente
2TA I L10 A
Illuminazione pannello strumenti,
fendinebbia anteriori, sistema di
controllo livello inclinazione fari, luci
di posizione anteriori, luci di
posizione posteriori, luci targa,
sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale,
display multi-informazioni, sistema
luci diurne e sistema fari automatico
3STOP10 A
Luci di stop, luce di stop centrale,
sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale,
ABS, TRC, VSC e meccanismo
interbloccaggio innesto cambio
HILUX_OM_OM71179L_(EL).book Page 526 Wednesday, May 16, 2012
11:37 AM

527
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)

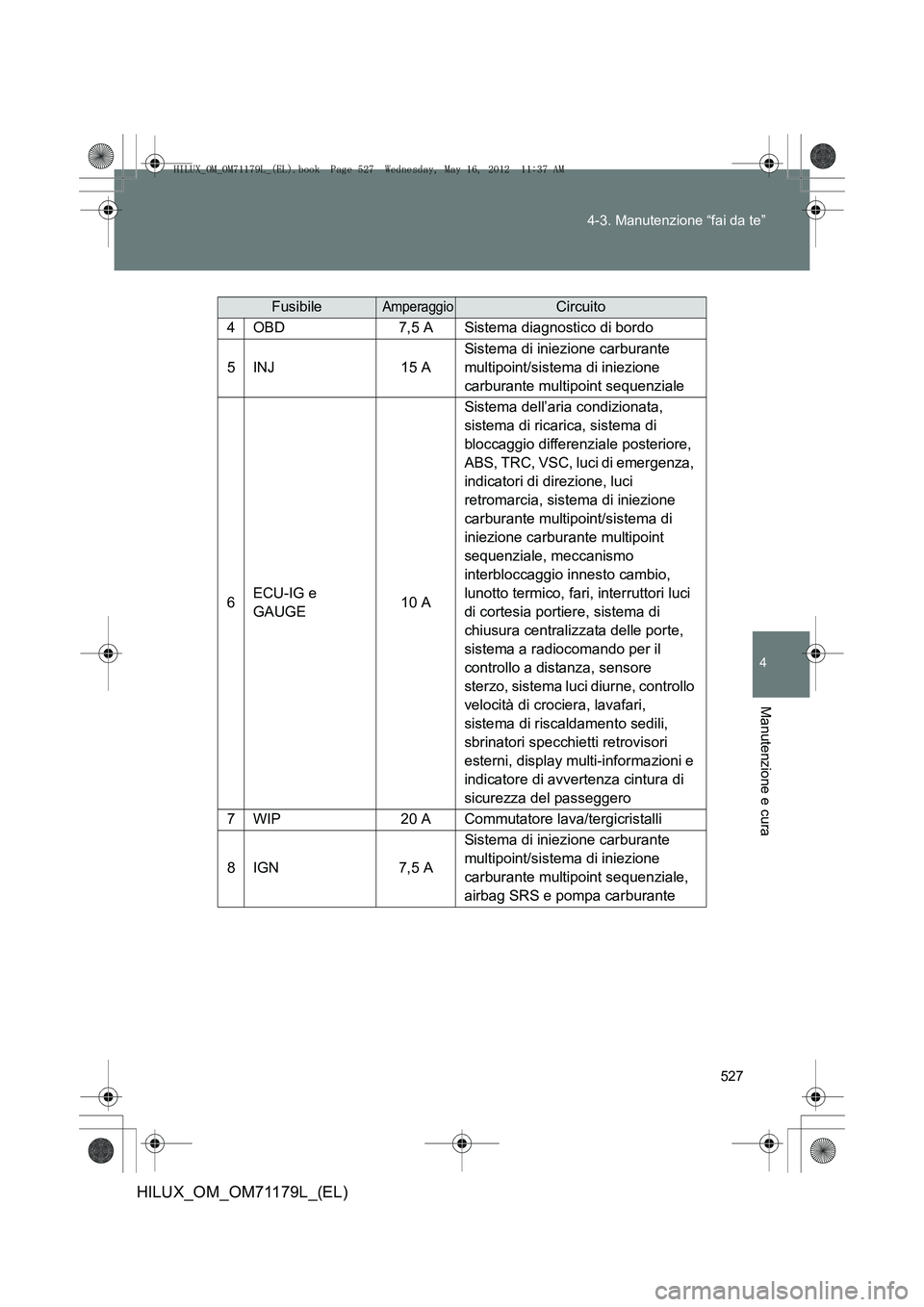

FusibileAmperaggioCircuito
4OBD7,5 ASistema diagnostico di bordo
5INJ15 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale
6ECU-IG e
GAUGE10 A
Sistema dell’aria condizionata,
sistema di ricarica, sistema di
bloccaggio differenziale posteriore,
ABS, TRC, VSC, luci di emergenza,
indicatori di direzione, luci
retromarcia, sistema di iniezione
carburante multipoint/sistema di
iniezione carburante multipoint
sequenziale, meccanismo
interbloccaggio innesto cambio,
lunotto termico, fari, interruttori luci
di cortesia portiere, sistema di
chiusura centralizzata delle porte,
sistema a radiocomando per il
controllo a distanza, sensore
sterzo, sistema luci diurne, controllo
velocità di crociera, lavafari,
sistema di riscaldamento sedili,
sbrinatori specchietti retrovisori
esterni, display multi-informazioni e
indicatore di avvertenza cintura di
sicurezza del passeggero
7WIP20 ACommutatore lava/tergicristalli
8IGN7,5 A
Sistema di iniezione carburante
multipoint/sistema di iniezione
carburante multipoint sequenziale,
airbag SRS e pompa carburante
HILUX_OM_OM71179L_(EL).book Page 527 Wednesday, May 16, 2012
11:37 AM

528
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)

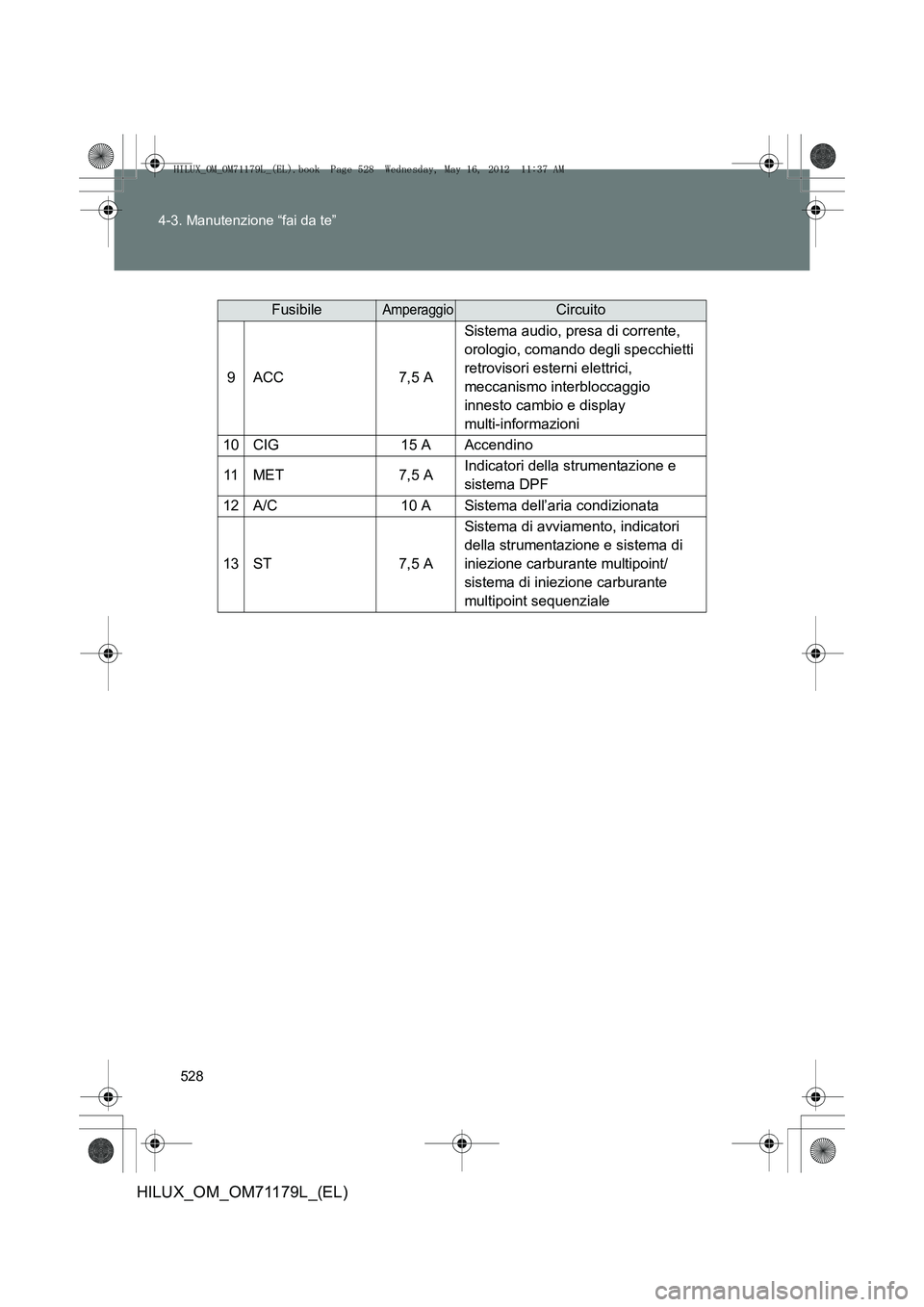

FusibileAmperaggioCircuito
9ACC7,5 A
Sistema audio, presa di corrente,
orologio, comando degli specchietti
retrovisori esterni elettrici,
meccanismo interbloccaggio
innesto cambio e display
multi-informazioni
10CIG15 AAccendino
11MET7,5 AIndicatori della strumentazione e
sistema DPF
12A/C10 ASistema dell’aria condizionata
13ST7,5 A
Sistema di avviamento, indicatori
della strumentazione e sistema di
iniezione carburante multipoint/
sistema di iniezione carburante
multipoint sequenziale
HILUX_OM_OM71179L_(EL).book Page 528 Wednesday, May 16, 2012
11:37 AM

529
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)

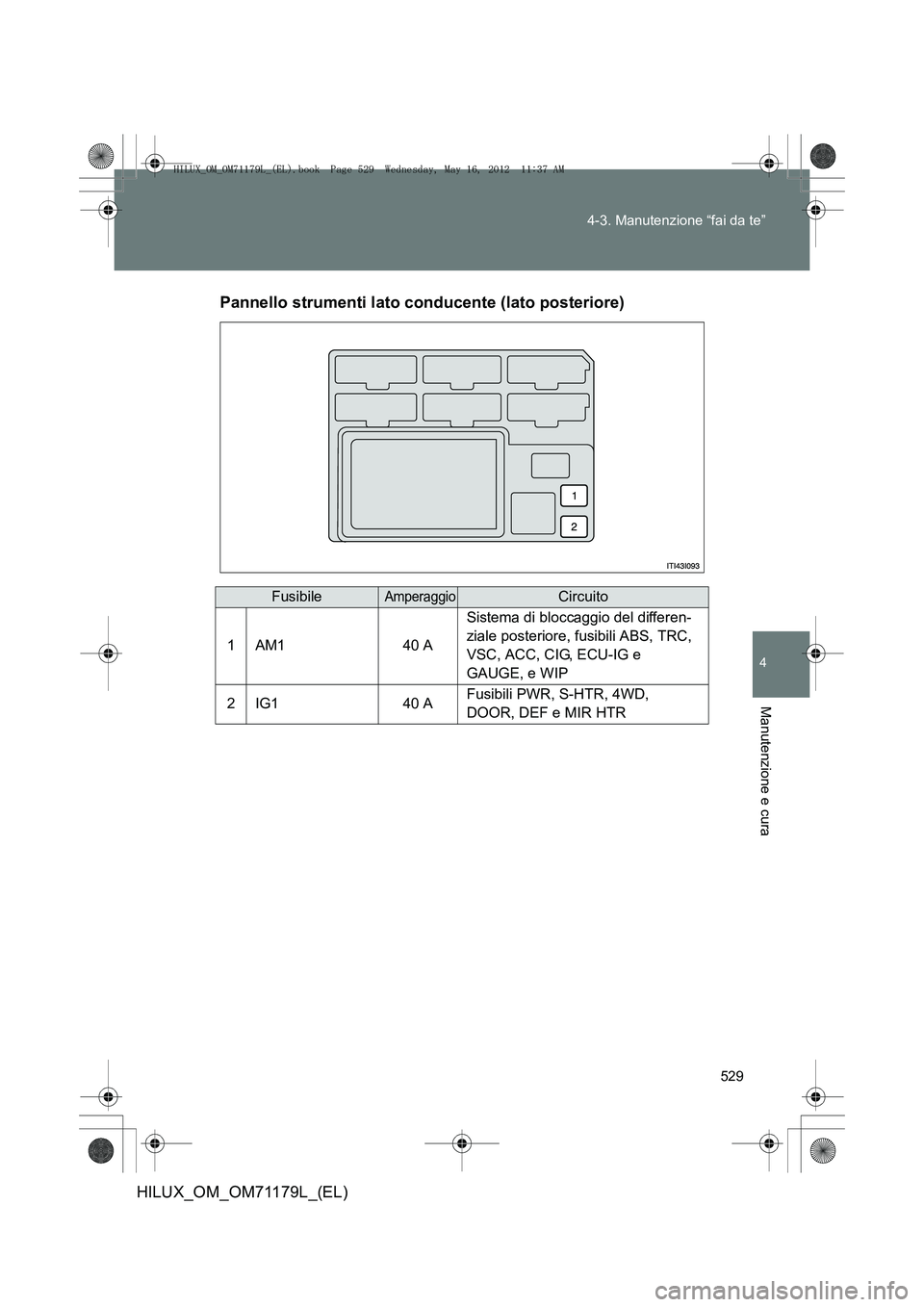

Pannello strumenti lato conducente (lato posteriore)
FusibileAmperaggioCircuito
1AM140 A
Sistema di bloccaggio del differen-
ziale posteriore, fusibili ABS, TRC,
VSC, ACC, CIG, ECU-IG e
GAUGE, e WIP
2IG140 AFusibili PWR, S-HTR, 4WD,
DOOR, DEF e MIR HTR
HILUX_OM_OM71179L_(EL).book Page 529 Wednesday, May 16, 2012
11:37 AM

530
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)

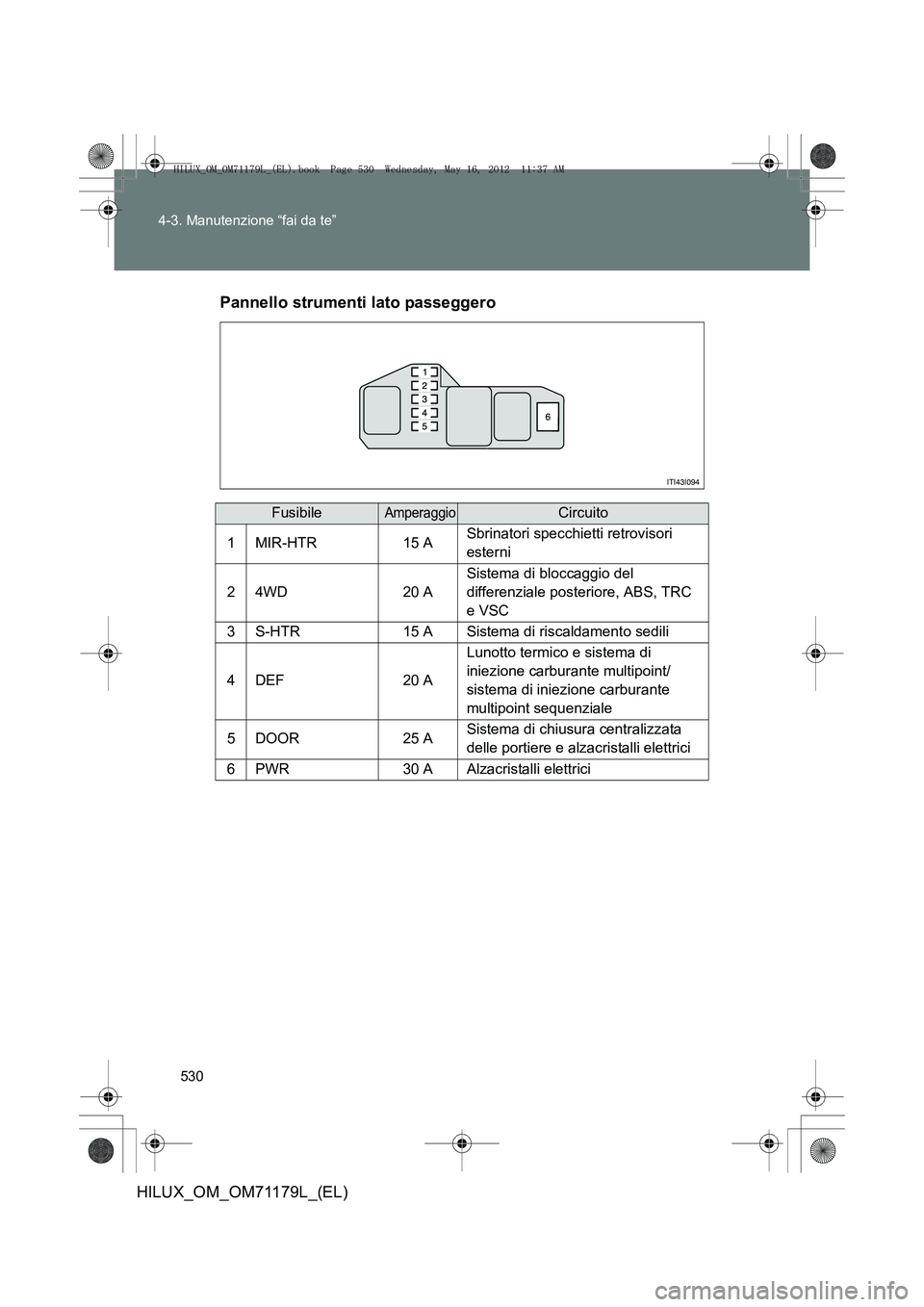

Pannello strumenti lato passeggero
FusibileAmperaggioCircuito
1MIR-HTR15 ASbrinatori specchietti retrovisori
esterni
24WD20 A
Sistema di bloccaggio del
differenziale posteriore, ABS, TRC
e VSC
3S-HTR15 ASistema di riscaldamento sedili
4DEF20 A
Lunotto termico e sistema di
iniezione carburante multipoint/
sistema di iniezione carburante
multipoint sequenziale
5DOOR25 ASistema di chiusura centralizzata
delle portiere e alzacristalli elettrici
6PWR30 AAlzacristalli elettrici
ITI43I094
