TOYOTA HILUX 2012 Manuale duso (in Italian)

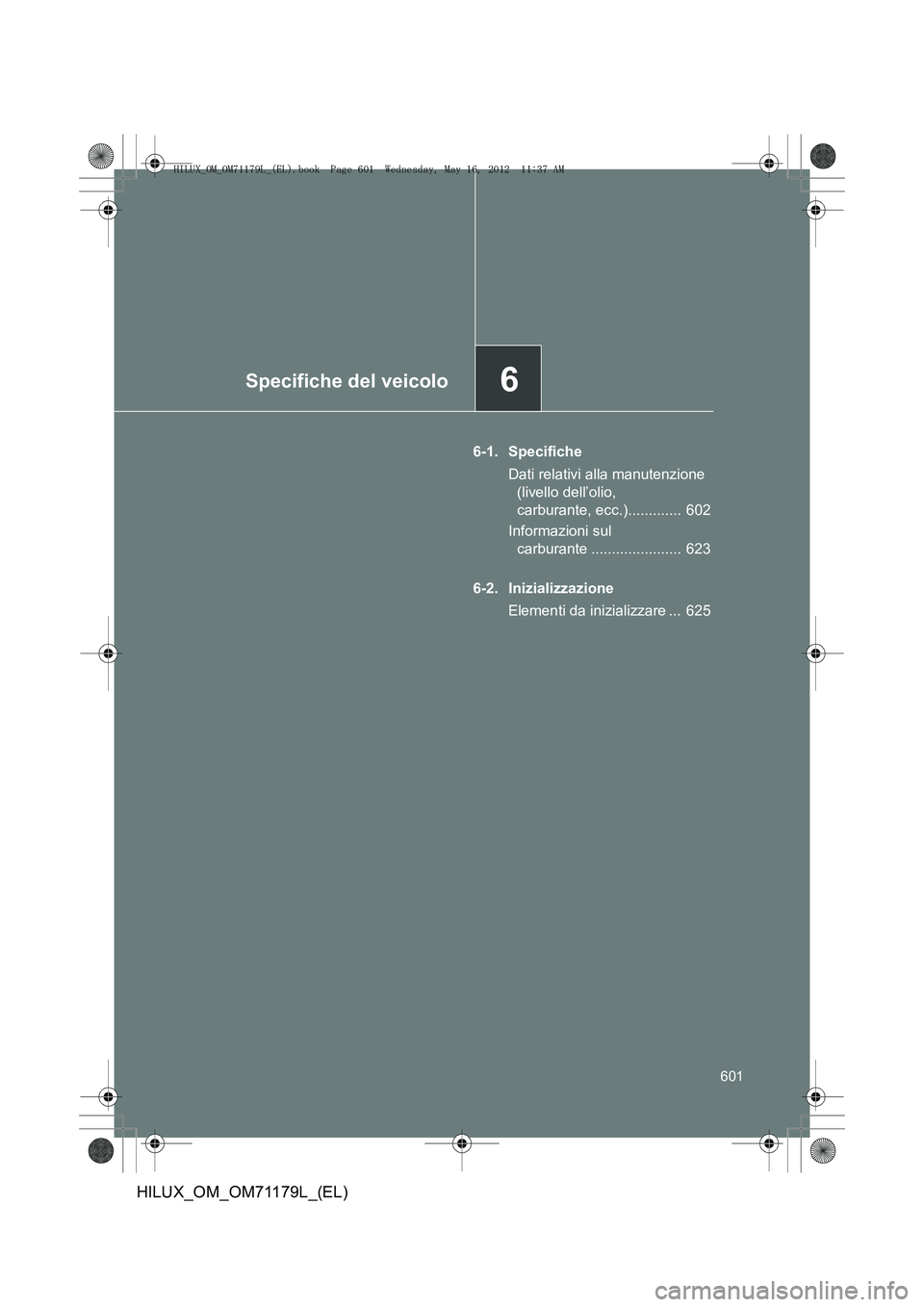

6Specifiche del veicolo
601
HILUX_OM_OM71179L_(EL)
6-1. SpecificheDati relativi alla manutenzione (livello dell’olio,
carburante, ecc.)............. 602
Informazioni sul carburante ...................... 623
6-2. Inizializzazione Elementi da inizializzare ... 625
HILUX_OM_OM71179L_(EL).book Page 601 Wednesday, May 16, 2012 11:37 AM

602
HILUX_OM_OM71179L_(EL)

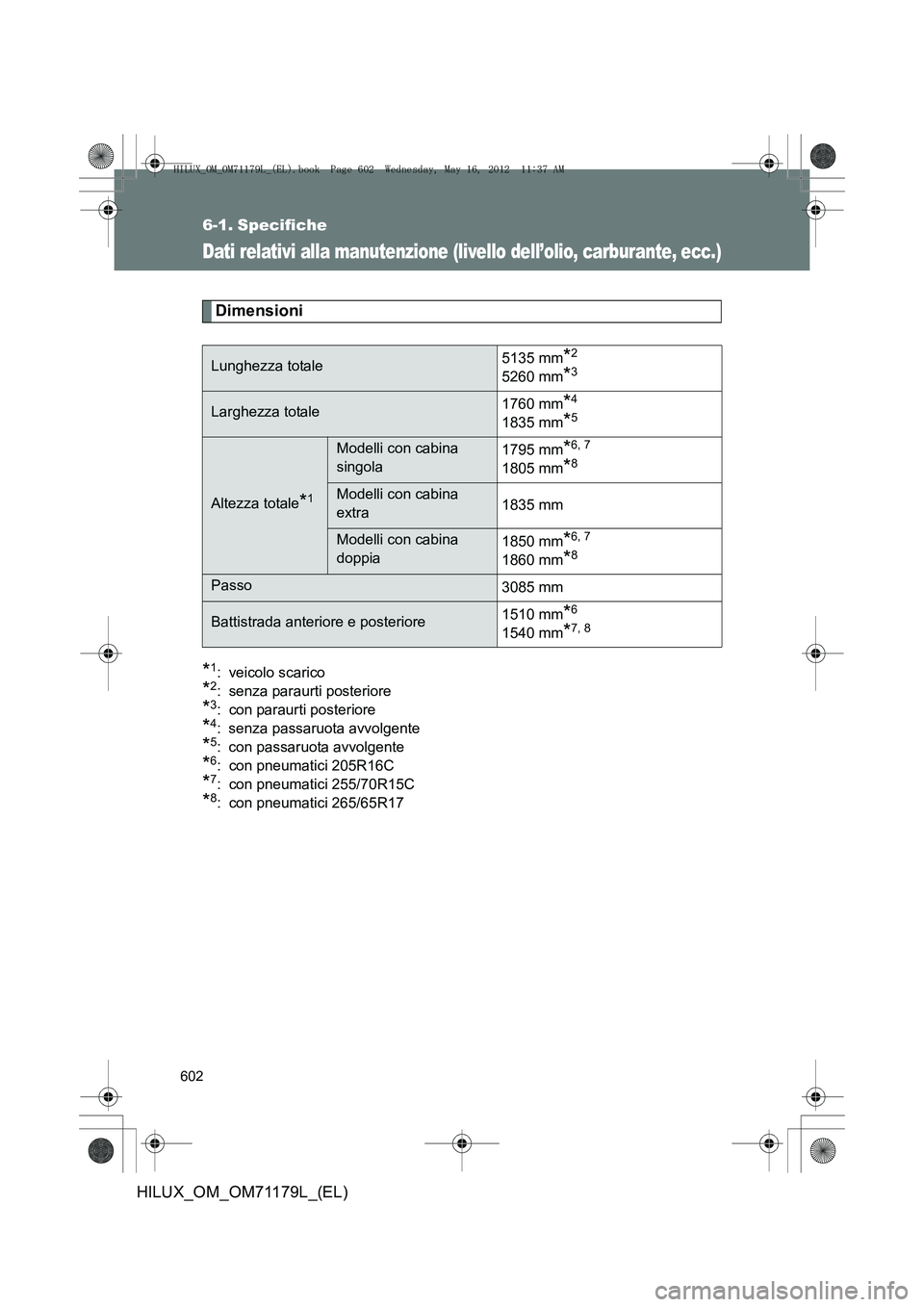

6-1. Specifiche
Dati relativi alla manutenzione (livello dell’olio, carburante, ecc.)
Dimensioni
*1: veicolo scarico
*2: senza paraurti posteriore
*3: con paraurti posteriore
*4: senza passaruota avvolgente
*5: con passaruota avvolgente
*6: con pneumatici 205R16C
*7: con pneumatici 255/70R15C
*8: con pneumatici 265/65R17
Lunghezza totale5135 mm*2
5260 mm*3
Larghezza totale1760 mm*4
1835 mm*5
Altezza totale*1
Modelli con cabina
singola1795 mm*6, 7
1805 mm*8
Modelli con cabina
extra
1835 mm
Modelli con cabina
doppia1850 mm*6, 7
1860 mm*8
Passo
3085 mm
Battistrada anteriore e posteriore1510 mm*6
1540 mm*7, 8
HILUX_OM_OM71179L_(EL).book Page 602 Wednesday, May 16, 2012
11:37 AM

603
6-1. Specifiche
6
Specifiche del veicolo
HILUX_OM_OM71179L_(EL)

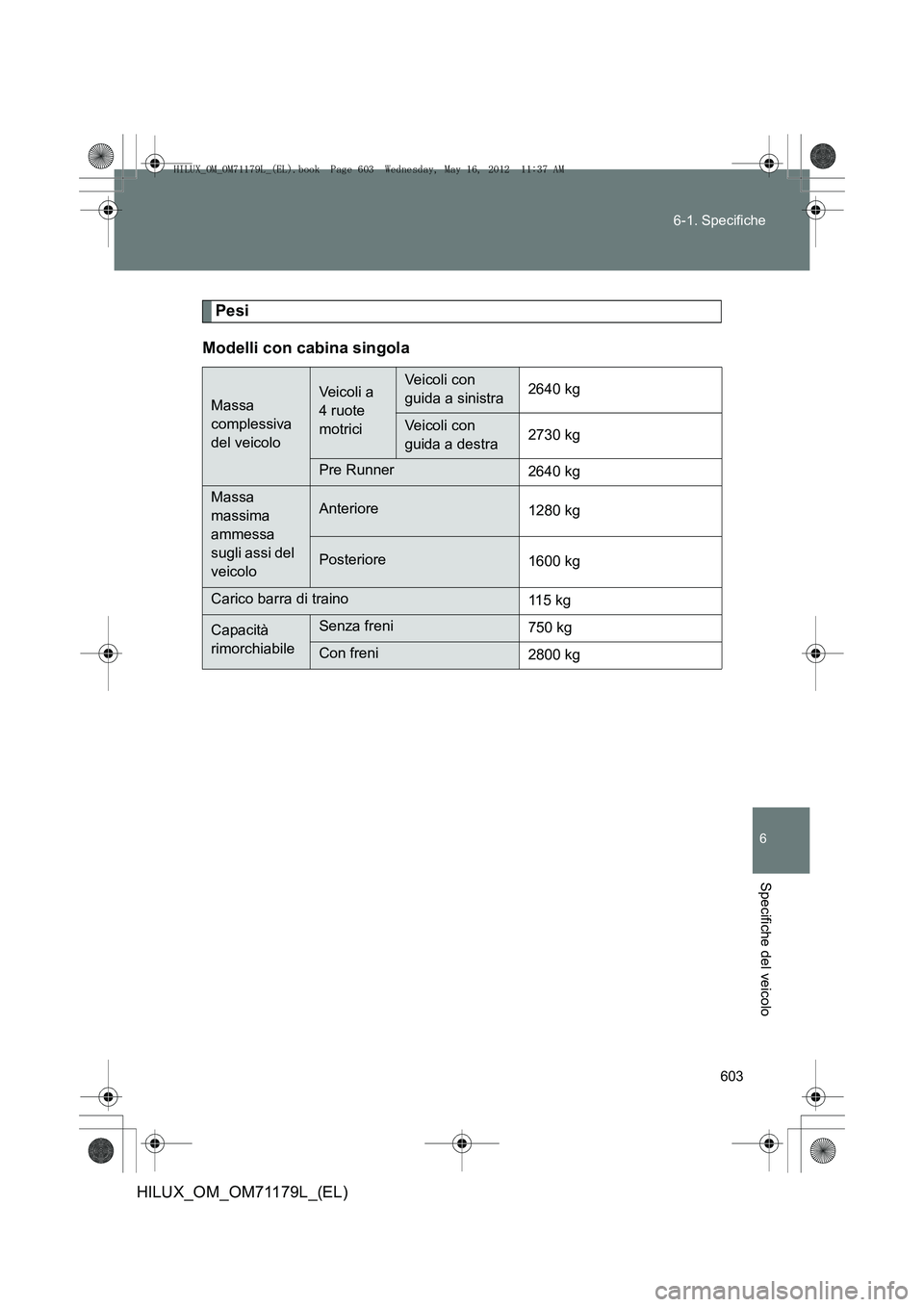

Pesi
Modelli con cabina singola
Massa
complessiva
del veicoloVeicoli a
4 ruote
motriciVeicoli con
guida a sinistra 2640 kg
Veicoli con
guida a destra2730 kg
Pre Runner
2640 kg
Massa
massima
ammessa
sugli assi del
veicoloAnteriore
1280 kg
Posteriore1600 kg
Carico barra di traino 115 kg
Capacità
rimorchiabileSenza freni750 kg
Con freni2800 kg
HILUX_OM_OM71179L_(EL).book Page 603 Wednesday, May 16, 2012 11:37 AM

604
6-1. Specifiche
HILUX_OM_OM71179L_(EL)

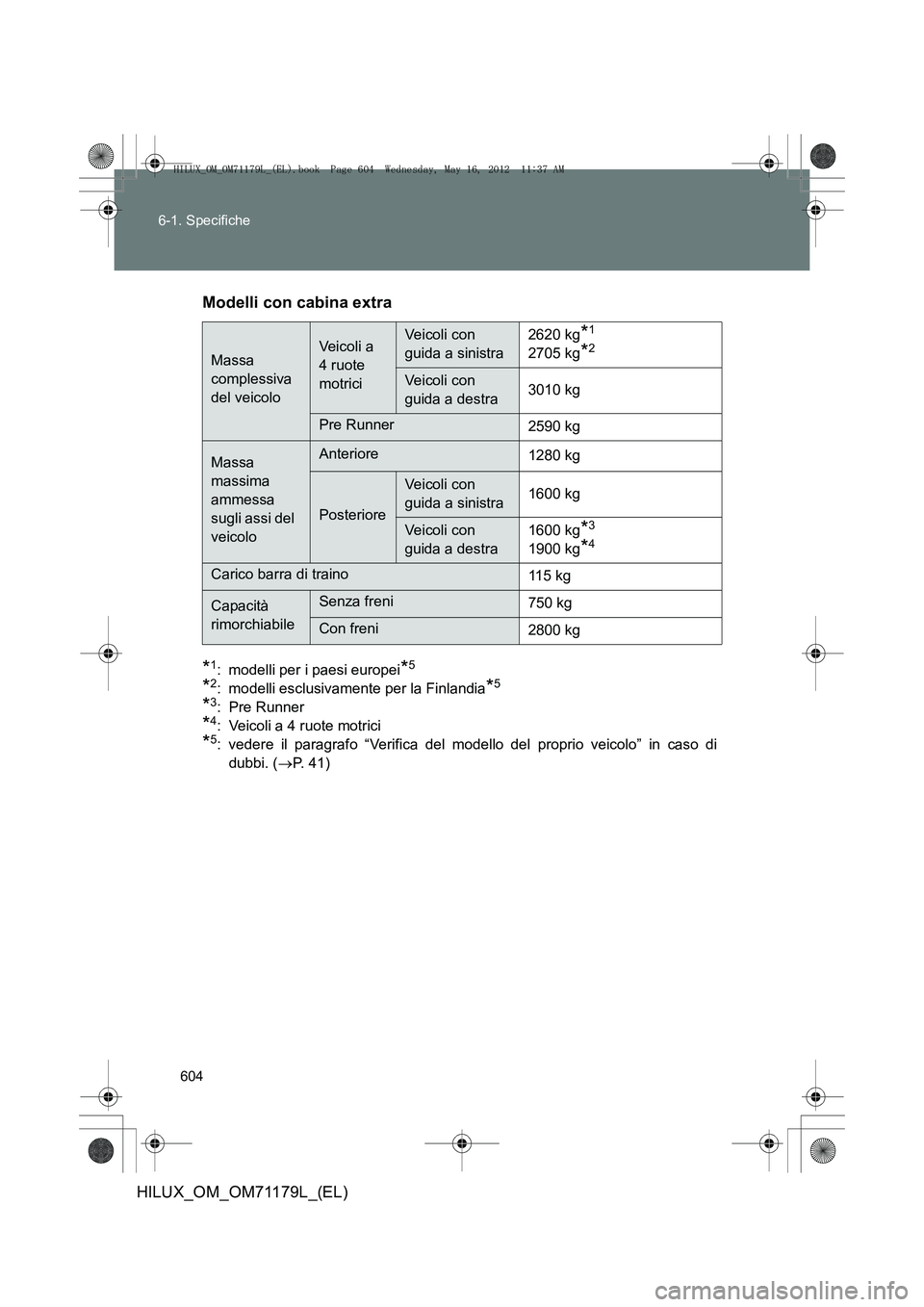

Modelli con cabina extra
*1: modelli per i paesi europei*5
*2: modelli esclusivamente per la Finlandia*5
*3: Pre Runner
*4: Veicoli a 4 ruote motrici
*5: vedere il paragrafo “Verifica del model
lo del proprio veicolo” in caso di
dubbi. ( →P. 41)
Massa
complessiva
del veicoloVeicoli a
4 ruote
motriciVeicoli con
guida a sinistra 2620 kg*1
2705 kg*2
Veicoli con
guida a destra
3010 kg
Pre Runner
2590 kg
Massa
massima
ammessa
sugli assi del
veicoloAnteriore1280 kg
Posteriore
Veicoli con
guida a sinistra1600 kg
Veicoli con
guida a destra1600 kg*3
1900 kg*4
Carico barra di traino
115 kg
Capacità
rimorchiabileSenza freni750 kg
Con freni2800 kg
HILUX_OM_OM71179L_(EL).book Page 604 Wednesday, May 16, 2012 11:37 AM

605
6-1. Specifiche
6
Specifiche del veicolo
HILUX_OM_OM71179L_(EL)

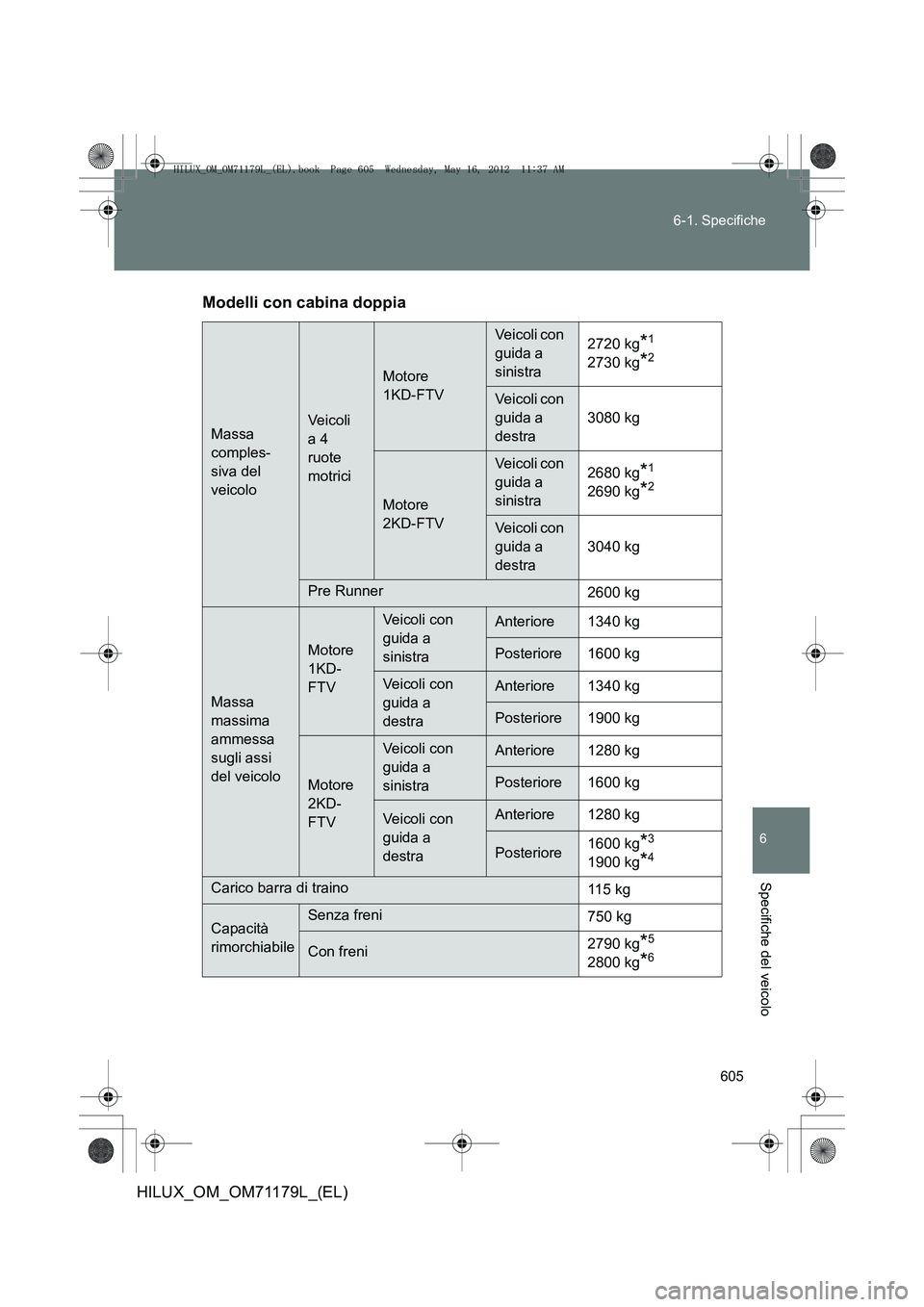

Modelli con cabina doppia
Massa
comples-
siva del
veicoloVeicoli
a 4
ruote
motrici
Motore
1KD-FTV
Veicoli con
guida a
sinistra
2720 kg*1
2730 kg*2
Veicoli con
guida a
destra
3080 kg
Motore
2KD-FTV
Veicoli con
guida a
sinistra2680 kg*1
2690 kg*2
Veicoli con
guida a
destra
3040 kg
Pre Runner
2600 kg
Massa
massima
ammessa
sugli assi
del veicolo
Motore
1KD-
FTV
Veicoli con
guida a
sinistraAnteriore 1340 kg
Posteriore 1600 kg
Veicoli con
guida a
destraAnteriore 1340 kg
Posteriore 1900 kg
Motore
2KD-
FTV
Veicoli con
guida a
sinistraAnteriore 1280 kg
Posteriore 1600 kg
Veicoli con
guida a
destraAnteriore 1280 kg
Posteriore1600 kg*3
1900 kg*4
Carico barra di traino
115 kg
Capacità
rimorchiabileSenza freni750 kg
Con freni2790 kg*5
2800 kg*6
HILUX_OM_OM71179L_(EL).book Page 605 Wednesday, May 16, 2012
11:37 AM

606
6-1. Specifiche
HILUX_OM_OM71179L_(EL)

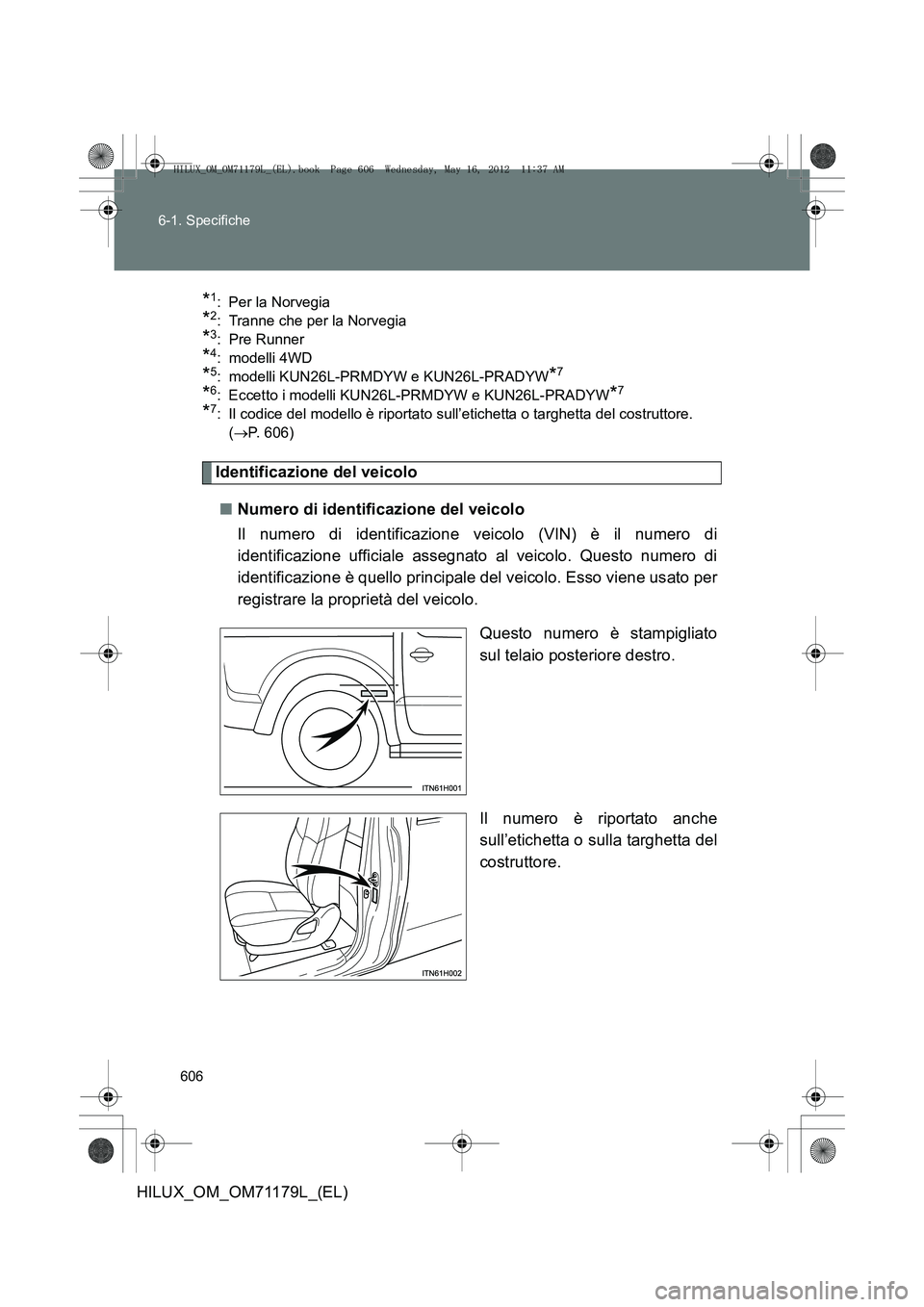

*1: Per la Norvegia
*2: Tranne che per la Norvegia
*3: Pre Runner
*4: modelli 4WD
*5: modelli KUN26L-PRMDYW e KUN26L-PRADYW*7
*6: Eccetto i modelli KUN26L-PRMDYW e KUN26L-PRADYW*7
*7: Il codice del modello è riportato sull’etichetta o targhetta del costruttore.
(→ P. 606)
Identificazione del veicolo
■ Numero di identificazione del veicolo
Il numero di identificazione veicolo (VIN) è il numero di
identificazione ufficiale assegnato al veicolo. Questo numero di
identificazione è quello principale del veicolo. Esso viene usato per
registrare la proprietà del veicolo.
Questo numero è stampigliato
sul telaio posteriore destro.
Il numero è riportato anche
sull’etichetta o sulla targhetta del
costruttore.
HILUX_OM_OM71179L_(EL).book Page 606 Wednesday, May 16, 2012 11:37 AM

607
6-1. Specifiche
6
Specifiche del veicolo
HILUX_OM_OM71179L_(EL)
■

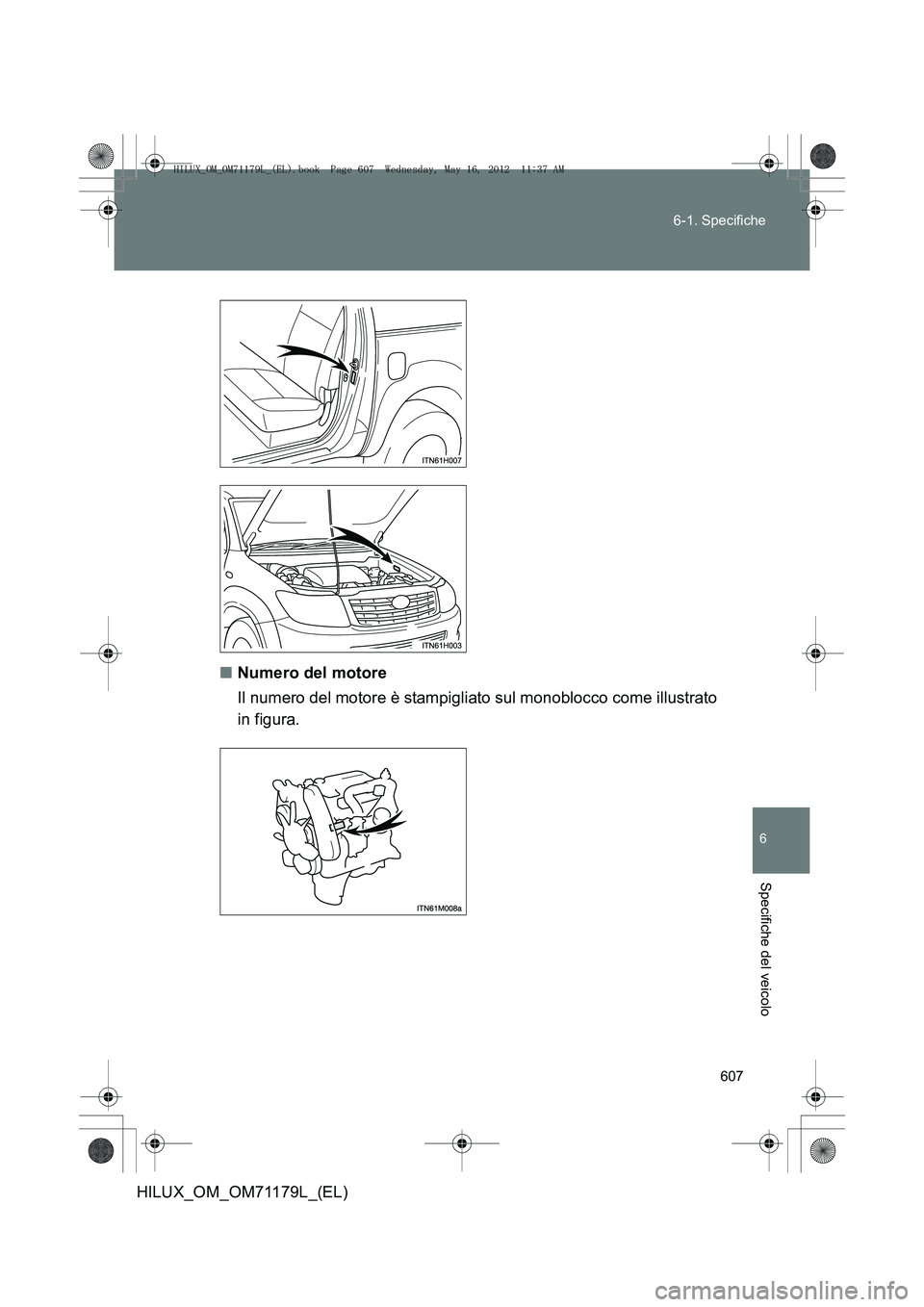

Numero del motore
Il numero del motore è stampigliato sul monoblocco come illustrato
in figura.
HILUX_OM_OM71179L_(EL).book Page 607 Wednesday, May 16, 2012 11:37 AM

608
6-1. Specifiche
HILUX_OM_OM71179L_(EL)

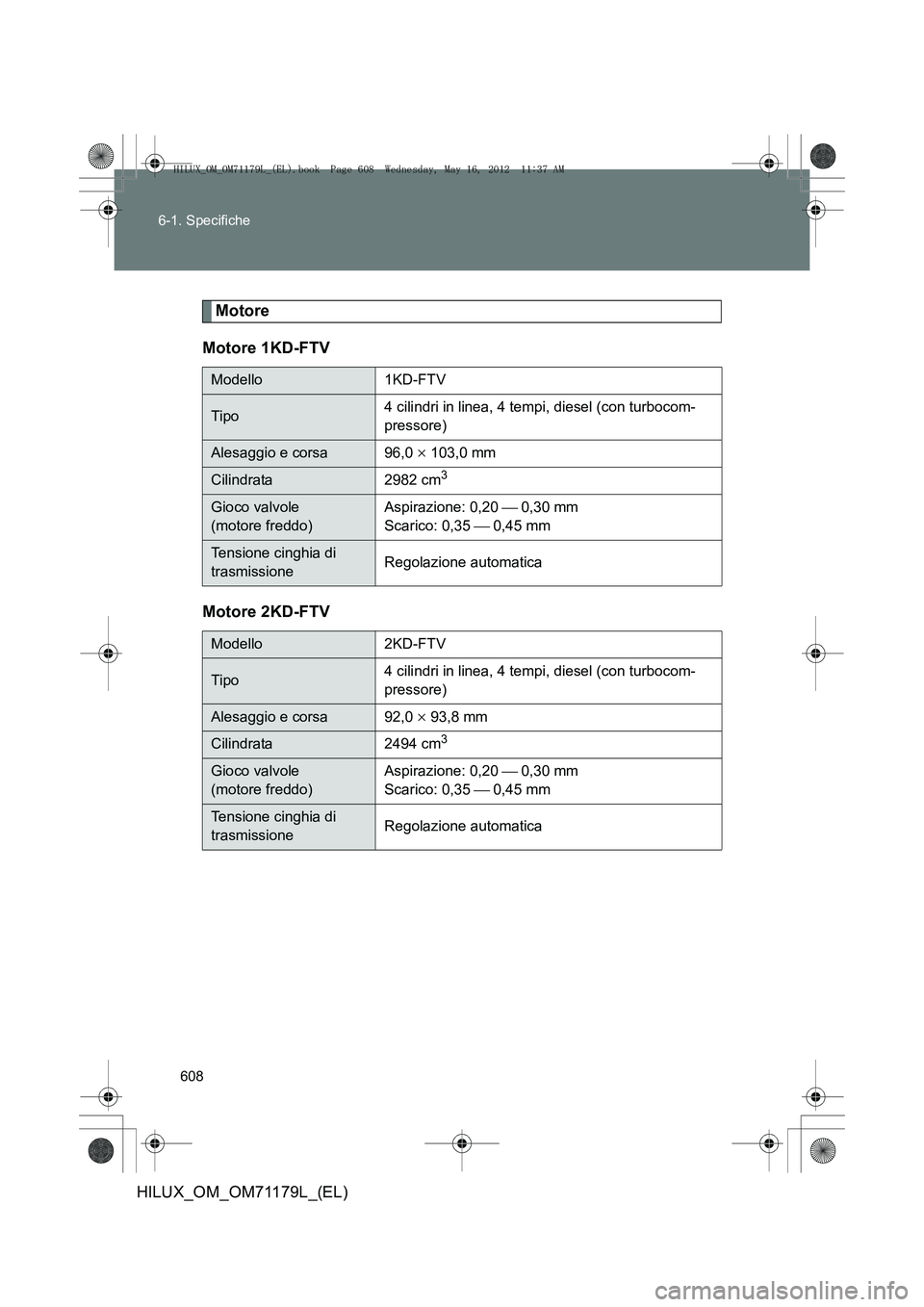

Motore
Motore 1KD-FTV
Motore 2KD-FTV
Modello1KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel (con turbocom-
pressore)
Alesaggio e corsa 96,0 × 103,0 mm
Cilindrata 2982 cm3
Gioco valvole
(motore freddo) Aspirazione: 0,20
 0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di
trasmissioneRegolazione automatica
Modello2KD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel (con turbocom-
pressore)
Alesaggio e corsa 92,0 × 93,8 mm
Cilindrata 2494 cm3
Gioco valvole
(motore freddo) Aspirazione: 0,20
 0,30 mm
Scarico: 0,35  0,45 mm
Tensione cinghia di
trasmissioneRegolazione automatica
HILUX_OM_OM71179L_(EL).book Page 608 Wednesday, May 16, 2012 11:37 AM

609
6-1. Specifiche
6
Specifiche del veicolo
HILUX_OM_OM71179L_(EL)

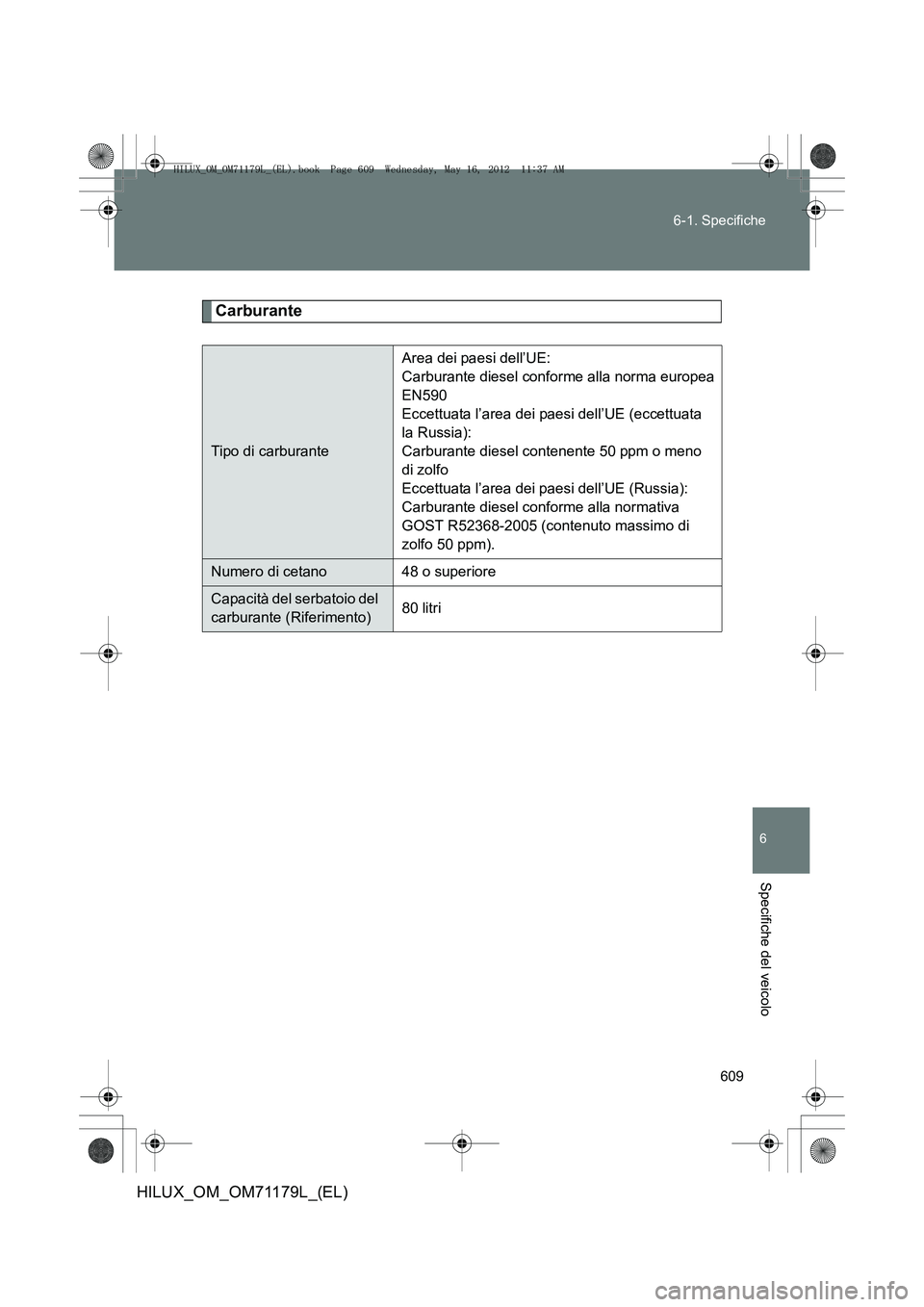

Carburante
Tipo di carburante
Area dei paesi dell’UE:
Carburante diesel conforme alla norma europea
EN590
Eccettuata l’area dei paesi dell’UE (eccettuata
la Russia):
Carburante diesel contenente 50 ppm o meno
di zolfo
Eccettuata l’area dei paesi dell’UE (Russia):
Carburante diesel conforme alla normativa
GOST R52368-2005 (contenuto massimo di
zolfo 50 ppm).
Numero di cetano 48 o superiore
Capacità del serbatoio del
carburante (Riferimento)
80 litri
HILUX_OM_OM71179L_(EL).book Page 609 Wednesday, May 16, 2012
11:37 AM

610
6-1. Specifiche
HILUX_OM_OM71179L_(EL)

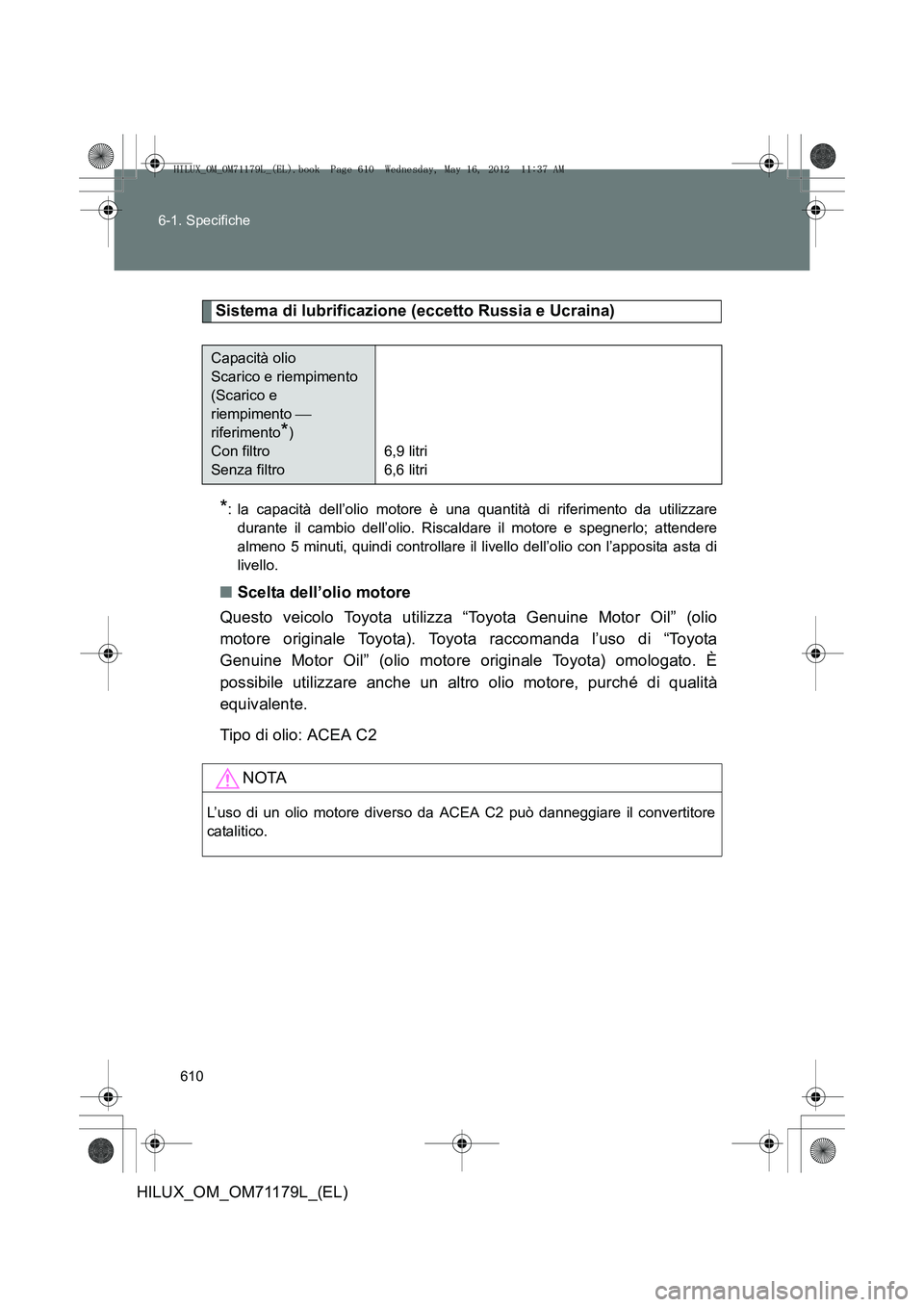

Sistema di lubrificazione (eccetto Russia e Ucraina)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare
durante il cambio dell’olio. Riscaldare il motore e spegnerlo; attendere
almeno 5 minuti, quindi controllare il livello dell’olio con l’apposita asta di
livello.
■ Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio
motore originale Toyota). Toyota raccomanda l’uso di “Toyota
Genuine Motor Oil” (olio motore originale Toyota) omologato. È
possibile utilizzare anche un altro olio motore, purché di qualità
equivalente.
Tipo di olio: ACEA C2
Capacità olio
Scarico e riempimento
(Scarico e
riempimento 
riferimento
*)
Con filtro
Senza filtro 6,9 litri
6,6 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore
catalitico.
