ACHTUNG

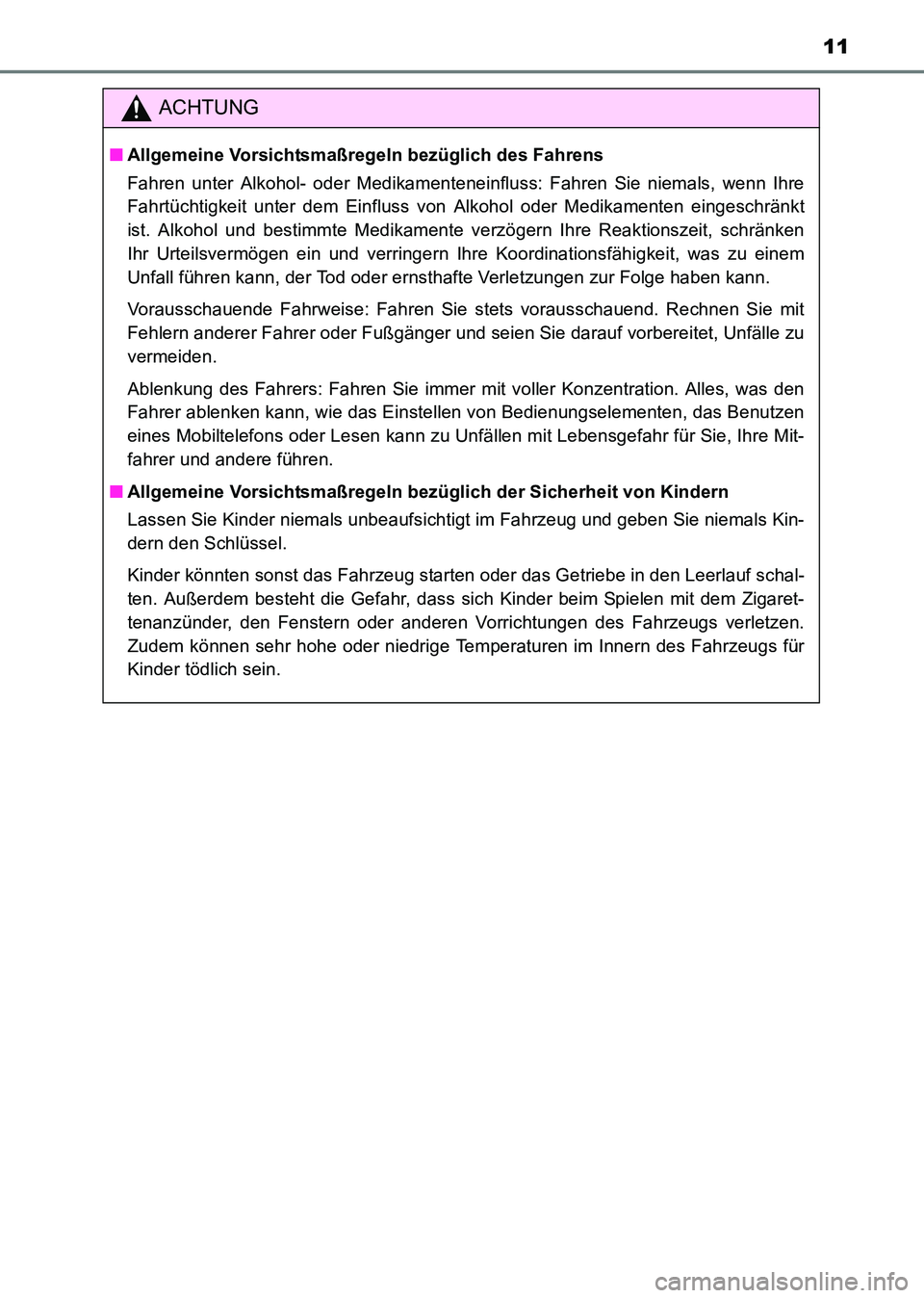

■Allgemeine Vorsichtsmaßregeln bezüglich des Fahrens
Fahren unter Alkohol- oder Medikamenteneinfluss: Fahren Sie niemals, wenn Ihre
Fahrtüchtigkeit unter dem Einfluss von Alkohol oder Medikamenten eingeschränkt
ist. Alkohol und bestimmte Medikamente verzögern Ihre Reaktionszeit, schränken
Ihr Urteilsvermögen ein und verringern Ihre Koordinationsfähigkeit, was zu einem
Unfall führen kann, der Tod oder ernsthafte Verletzungen zur Folge haben kann.
Vorausschauende Fahrweise: Fahren Sie stets vorausschauend. Rechnen Sie mit
Fehlern anderer Fahrer oder Fußgänger und seien Sie darauf vorbereitet, Unfälle zu
vermeiden.
Ablenkung des Fahrers: Fahren Sie immer mit voller Konzentration. Alles, was den
Fahrer ablenken kann, wie das Einstellen von Bedienungselementen, das Benutzen
eines Mobiltelefons oder Lesen kann zu Unfällen mit Lebensgefahr für Sie, Ihre Mit-
fahrer und andere führen.
■ Allgemeine Vorsichtsmaßregeln bezüglich der Sicherheit von Kindern
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-
dern den Schlüssel.
Kinder könnten sonst das Fahrzeug starten oder das Getriebe in den Leerlauf schal-
ten. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit dem Zigaret-
tenanzünder, den Fenstern oder anderen Vorrichtungen des Fahrzeugs verletzen.
Zudem können sehr hohe oder niedrige Temperaturen im Innern des Fahrzeugs für
Kinder tödlich sein.
HILUX_OM_OM71214M_(EM).book Page 11 Friday, May 9, 2014 7:16 PM

12
HILUX_OM_OM71214M_(EM)Überprüfen Sie den Modellcode, um festzustellen, um welches Modell es sich bei
Ihrem Fahrzeug handelt.
Basiscode
TGN
∗6: Modelle mit 2TR-FE-Motor
KUN
∗6: Modelle mit 1KD-FTV-Motor
KUN
∗5: Modelle mit 2KD-FTV-Motor
Antriebssystem
2: Modelle mit Allradantrieb
3: Pre Runner (Modelle mit Zweiradantrieb) Kabinentyp und Herstellungsland
T: Einzelkabine, hergestellt in Südafrika
B: Einzelkabine, hergestellt in Thailand
C: Langkabine, hergestellt in Thailand
P
*1: Doppelkabine, hergestellt in Südafrika
P
*2: Doppelkabine, hergestellt in Thailand
D: Doppelkabine, hergestellt in Thailand
*1: Bestimmungsland W
*2: Bestimmungsland leer

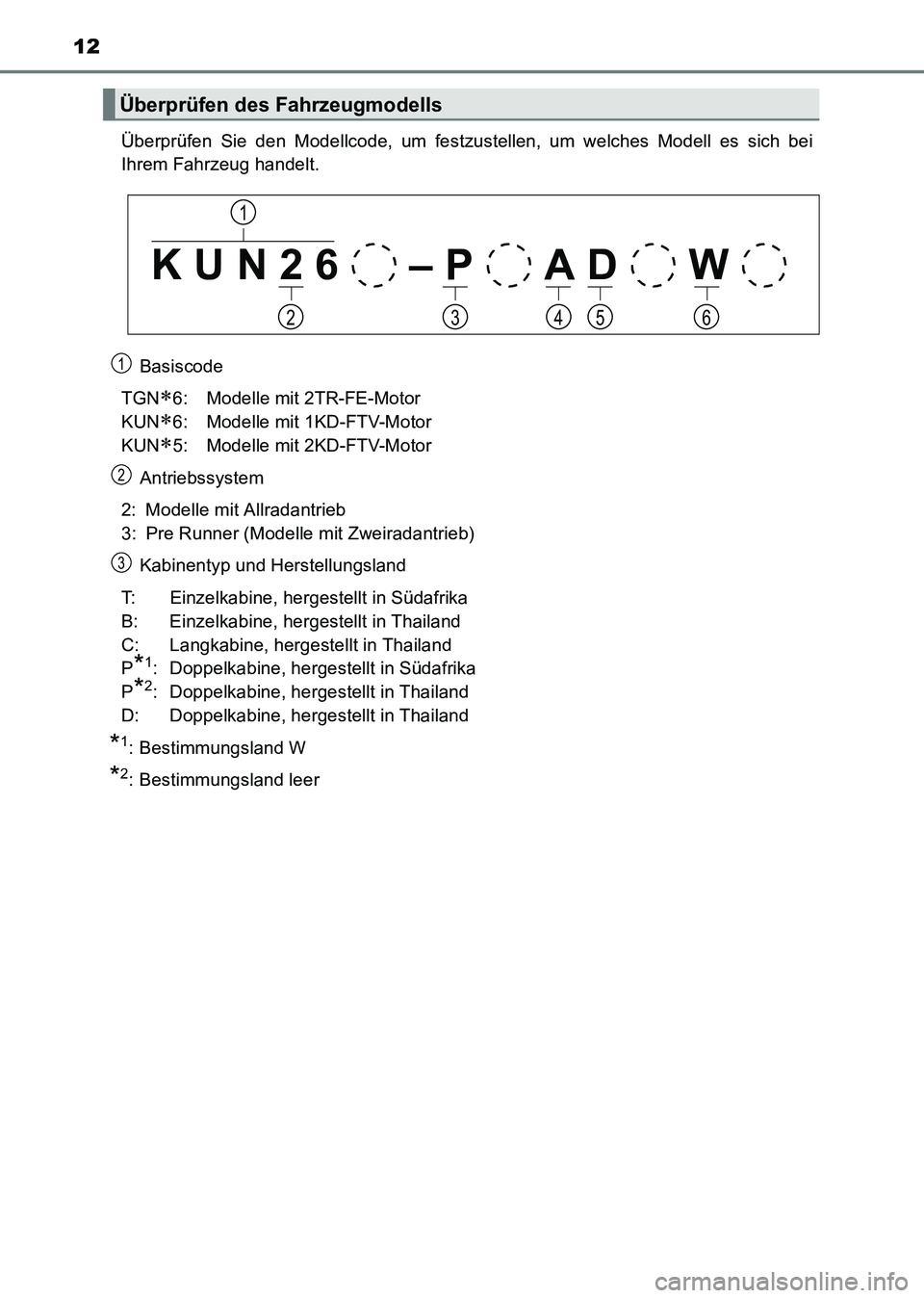

Überprüfen des Fahrzeugmodells
K U N 2 6 – P A D W
1
32465
1
2
3
HILUX_OM_OM71214M_(EM).book Page 12 Friday, May 9, 2014 7:16 PM

13

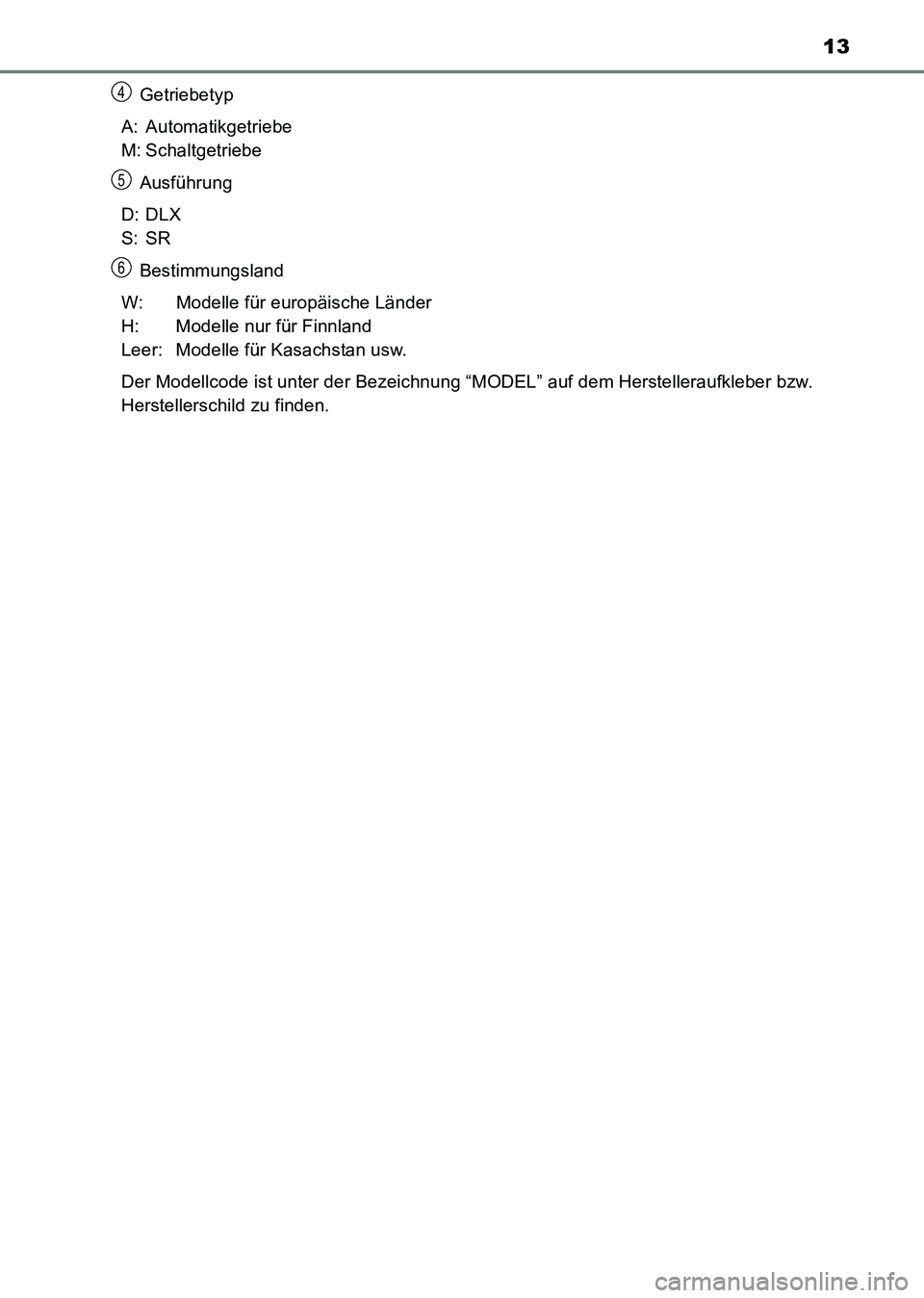

HILUX_OM_OM71214M_(EM)Getriebetyp
A: Automatikgetriebe
M: Schaltgetriebe Ausführung
D: DLX
S: SR Bestimmungsland
W: Modelle für europäische Länder
H: Modelle nur für Finnland
Leer: Modelle für Kasachstan usw.
Der Modellcode ist unter der Bezeichnung “MODEL” auf dem Herstelleraufkleber bzw.
Herstellerschild zu finden.
4
5
6
HILUX_OM_OM71214M_(EM).book Page 13 Friday, May 9, 2014 7:16 PM

14

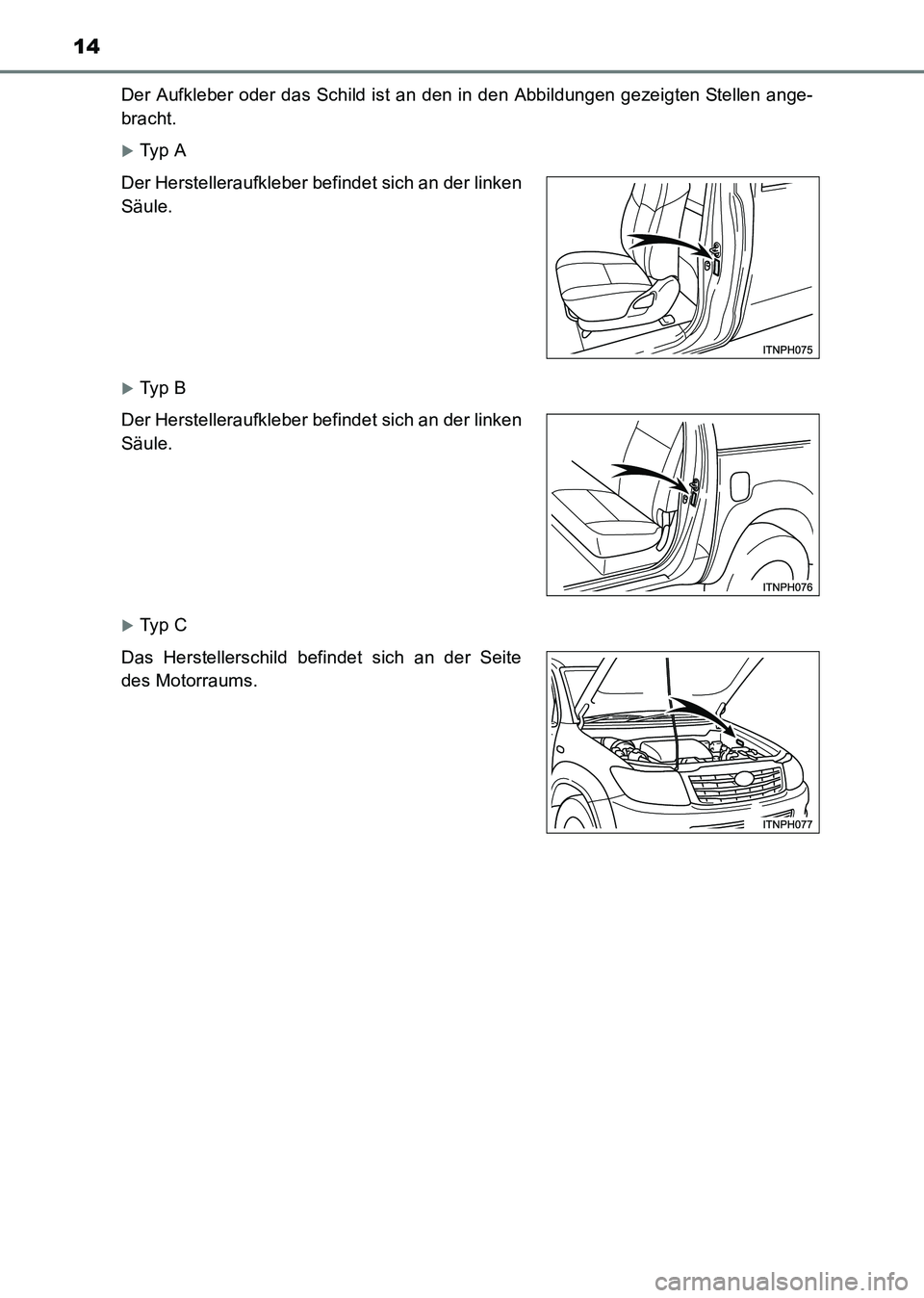

HILUX_OM_OM71214M_(EM)Der Aufkleber oder das Schild ist an den in den Abbildungen gezeigten Stellen ange-
bracht.
XTy p A
XTy p B
XTy p C
Der Herstelleraufkleber befindet sich an der linken
Säule.
Der Herstelleraufkleber befindet sich an der linken
Säule.
Das Herstellerschild befindet sich an der Seite
des Motorraums.
HILUX_OM_OM71214M_(EM).book Page 14 Friday, May 9, 2014 7:16
PM

15
HILUX_OM_OM71214M_(EM)
HILUX_OM_OM71214M_(EM).book Page 15 Friday, May 9, 2014 7:16 PM

16
HILUX_OM_OM71214M_(EM)

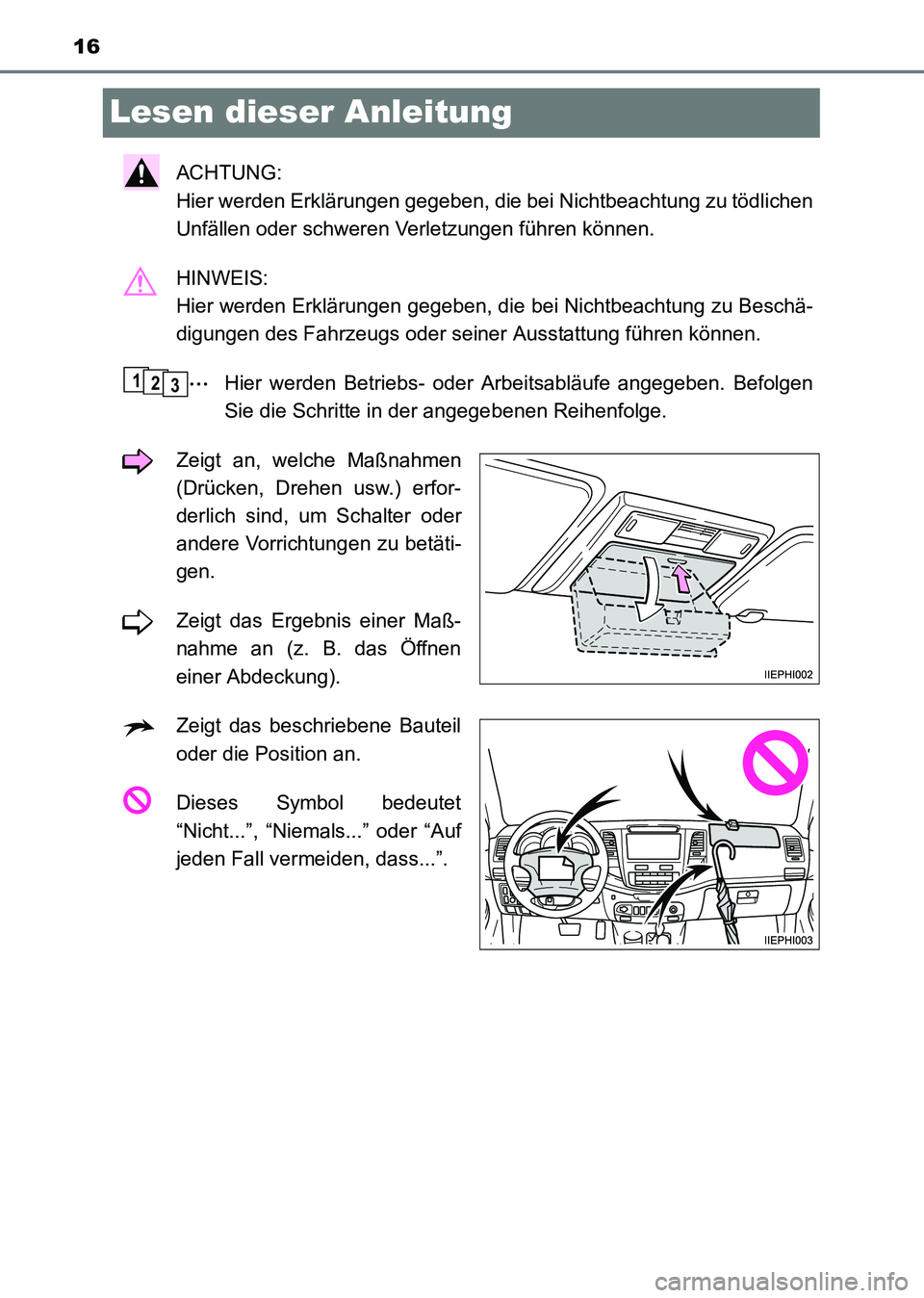

Lesen dieser Anleitung
ACHTUNG:
Hier werden Erklärungen gegeben, die bei Nichtbeachtung zu tödlichen
Unfällen oder schweren Verletzungen führen können.
HINWEIS:
Hier werden Erklärungen gegeben, die bei Nichtbeachtung zu Beschä-
digungen des Fahrzeugs oder seiner Ausstattung führen können.Hier werden Betriebs- oder Arbeitsabläufe angegeben. Befolgen
Sie die Schritte in der angegebenen Reihenfolge.
Zeigt an, welche Maßnahmen
(Drücken, Drehen usw.) erfor-
derlich sind, um Schalter oder
andere Vorrichtungen zu betäti-
gen.
Zeigt das Ergebnis einer Maß-
nahme an (z. B. das Öffnen
einer Abdeckung).
Zeigt das beschriebene Bauteil
oder die Position an.
Dieses Symbol bedeutet
“Nicht...”, “Niemals...” oder “Auf
jeden Fall vermeiden, dass...”.
123
HILUX_OM_OM71214M_(EM).book Page 16 Friday, May 9, 2014 7:16 PM

17
HILUX_OM_OM71214M_(EM)

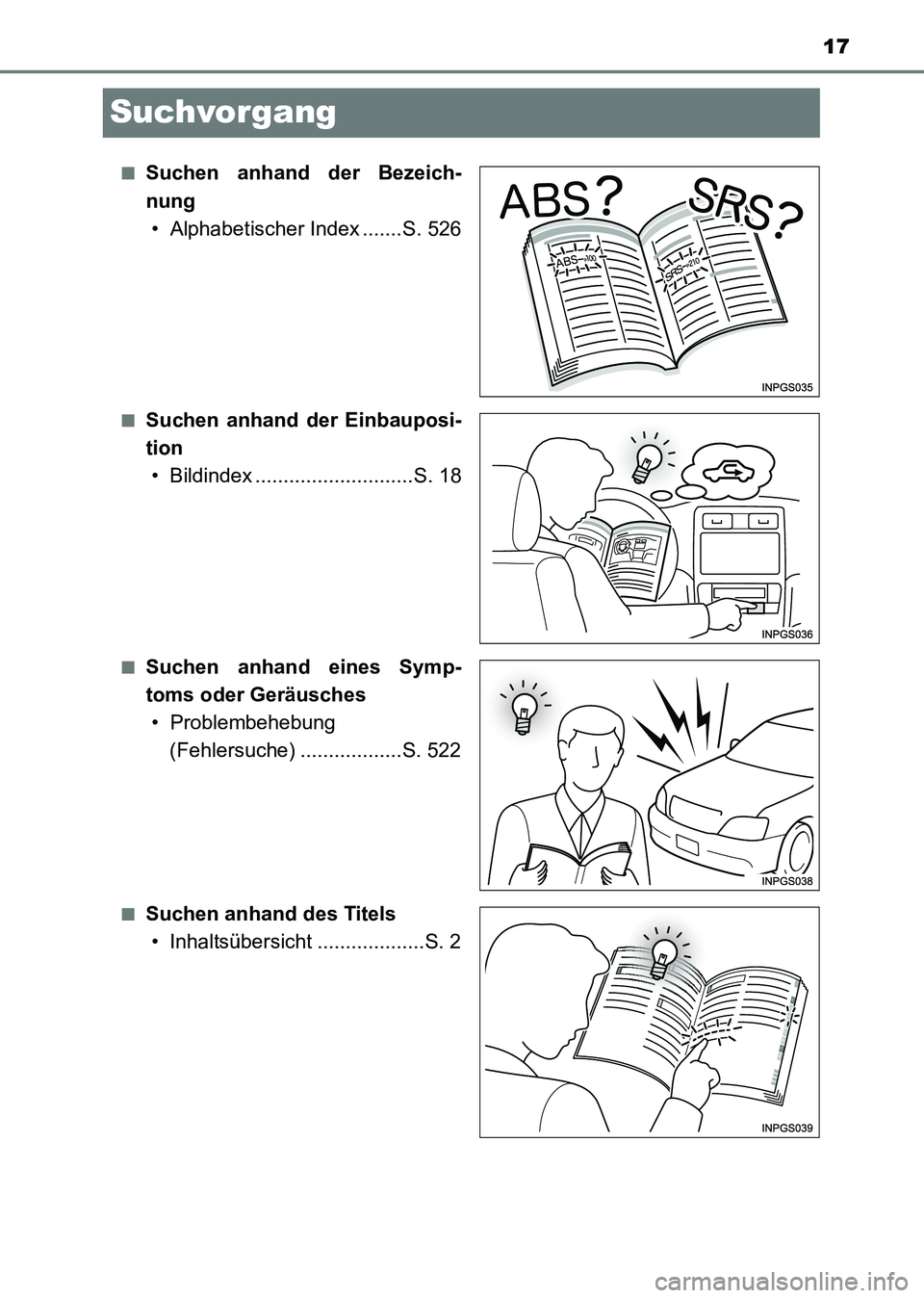

Suchvorgang
■Suchen anhand der Bezeich-
nung• Alphabetischer Index .......S. 526
■Suchen anhand der Einbauposi-
tion• Bildindex ............................S. 18
■Suchen anhand eines Symp-
toms oder Geräusches• Problembehebung
(Fehlersuche) ..................S. 522
■Suchen anhand des Titels• Inhaltsübersicht ...................S. 2
HILUX_OM_OM71214M_(EM).book Page 17 Friday, May 9, 2014 7:16 PM

18Bildindex
HILUX_OM_OM71214M_(EM)

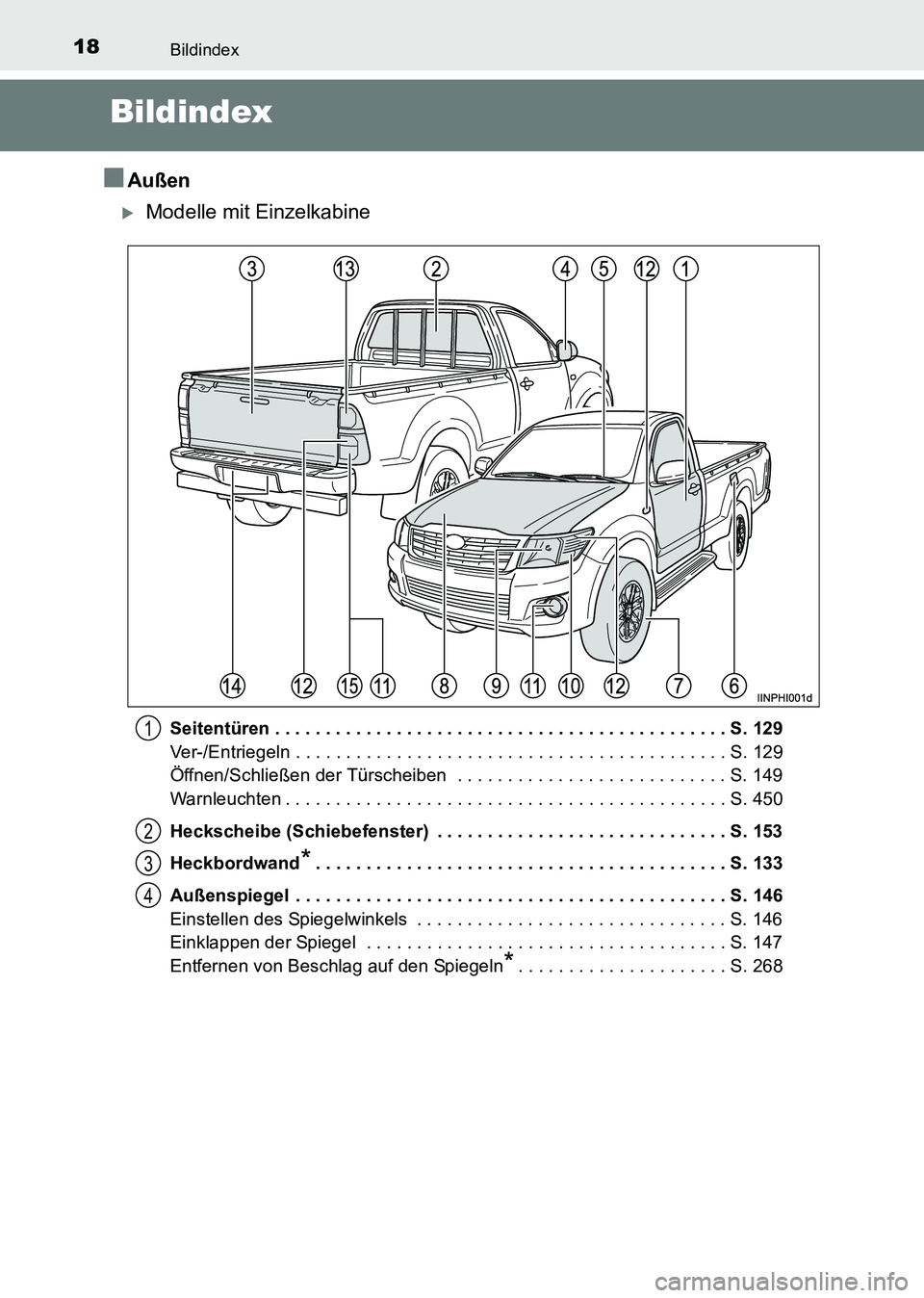

Bildindex
■Außen
XModelle mit Einzelkabine
Seitentüren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 129
Ver-/Entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 129
Öffnen/Schließen der Türscheiben . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 149
Warnleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 450
Heckscheibe (Schiebefenster) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 153
Heckbordwand
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 133
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 146
Einstellen des Spiegelwinkels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 146
Einklappen der Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
Entfernen von Beschlag auf den Spiegeln
*. . . . . . . . . . . . . . . . . . . . . S. 268
1
2
3
4
HILUX_OM_OM71214M_(EM).book Page 18 Friday, May 9, 2014 7:16 PM

19Bildindex

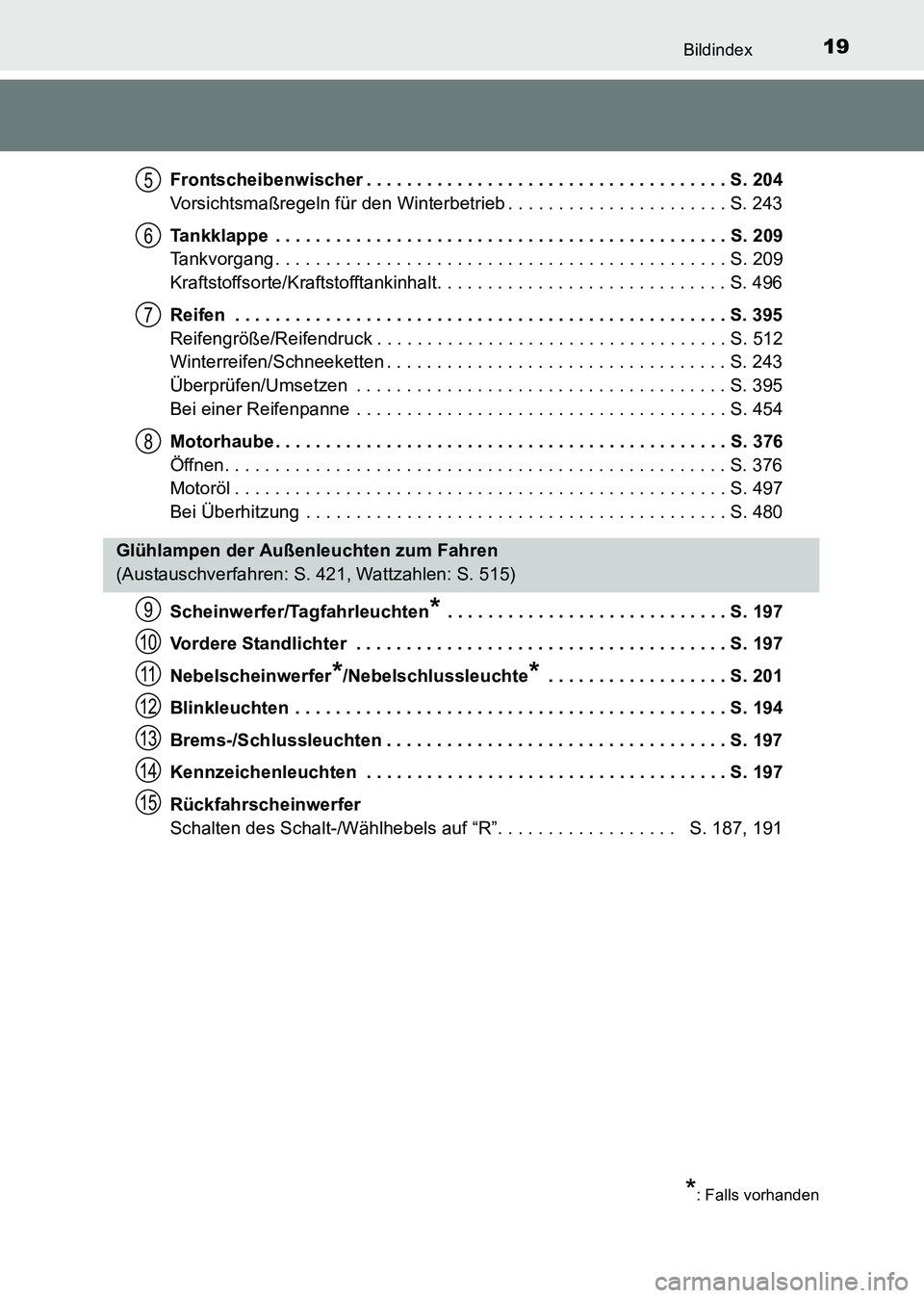

HILUX_OM_OM71214M_(EM)Frontscheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 204
Vorsichtsmaßregeln für den Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . S. 243
Tankklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209
Tankvorgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 209
Kraftstoffsorte/Kraftstofftankinhalt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 395
Reifengröße/Reifendruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 512
Winterreifen/Schneeketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Überprüfen/Umsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 395
Bei einer Reifenpanne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 454
Motorhaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 376
Öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 376
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 497
Bei Überhitzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 480
Scheinwerfer/Tagfahrleuchten
* . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 197
Vordere Standlichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 197
Nebelscheinwerfer
*/Nebelschlussleuchte* . . . . . . . . . . . . . . . . . . S. 201
Blinkleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194
Brems-/Schlussleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 197
Kennzeichenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 197
Rückfahrscheinwerfer
Schalten des Schalt-/Wählhebels auf “R”. . . . . . . . . . . . . . . . . . S. 187, 191
5
6
7
8
Glühlampen der Außenleuchten zum Fahren
(Austauschverfahren: S. 421, Wattzahlen: S. 515)
*: Falls vorhanden
9
10
11
12
13
14
15
HILUX_OM_OM71214M_(EM).book Page 19 Friday, May 9, 2014 7:16 PM

20Bildindex
HILUX_OM_OM71214M_(EM)

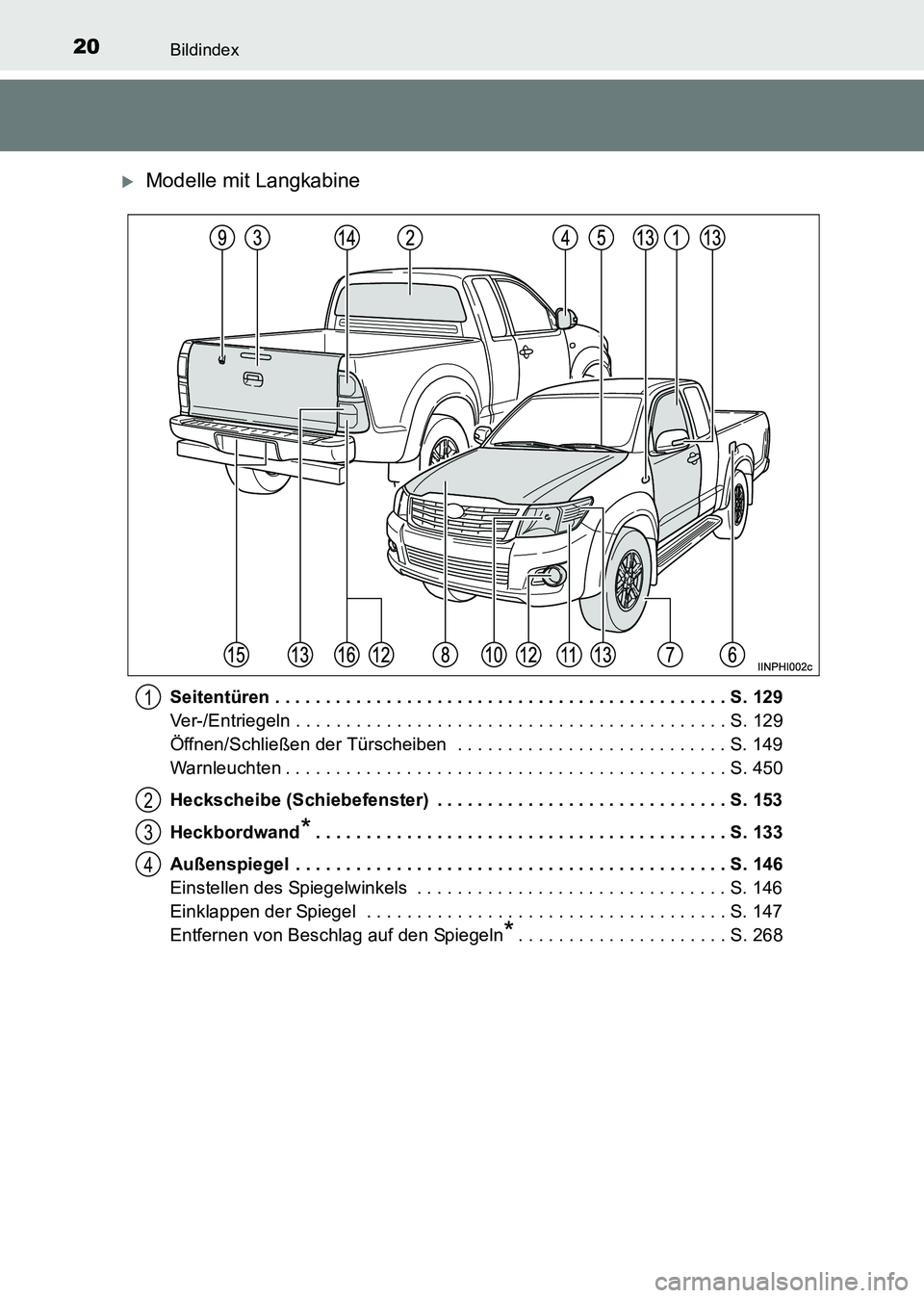

XModelle mit Langkabine
Seitentüren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 129
Ver-/Entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 129
Öffnen/Schließen der Türscheiben . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 149
Warnleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 450
Heckscheibe (Schiebefenster) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 153
Heckbordwand
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 133
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 146
Einstellen des Spiegelwinkels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 146
Einklappen der Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
Entfernen von Beschlag auf den Spiegeln
*. . . . . . . . . . . . . . . . . . . . . S. 268
1
2
3
4
HILUX_OM_OM71214M_(EM).book Page 20 Friday, May 9, 2014 7:16 PM
