2814-5. Använda körstödssystemen
4
Körning
OM0K269SE
Vrid reglaget för framhjuls-
drift till H4.
Indikeringslampan för fyrhjuls-
drift med lågväxel blinkar under
övergången.
Om reglaget för framhjulsdrift
vrids utan att du följer steg
och , blinkar indikeringslam-
pan för fyrhjulsdrift med lågväxel
och en summerton hörs. Vrid
reglaget för framhjulsdrift till-
baka till L4 och följ steg och igen.
Om växelspaken flyttas till annat läge än N medan indikeringslampan
för fyrhjulsdrift med lågväxel blinkar kan växlingsljud orsakas. Flytta
omedelbart växelspaken till N och vänta tills ändringen av fördelningslä-
get är avslutad.
Kontrollera att indikerings-
lampan för fyrhjulsdrift med
lågväxel slocknar.
Indikeringslampan för fyrhjuls-
drift med lågväxel slocknar när
ändringen av fördelningsläget
har avslutats.
Flytta växelspaken från N till D
eller R för att köra bilen.
(Blinkar)
3
1
2
1
2
(Slocknar)
4
OBSERVERA
n Växling mellan H4 och L4
Flytta inte växelspaken till annat läge än N, eller trampa inte ned gaspeda-
len medan indikeringslampan för fyrhjuls drift med lågväxel blinkar. Detta
kan orsaka växlingsljud och leda till en funktionsstörning.
OM0K269SE_Hilux.book Page 281 Friday, January 29, 2016 10:44 AM

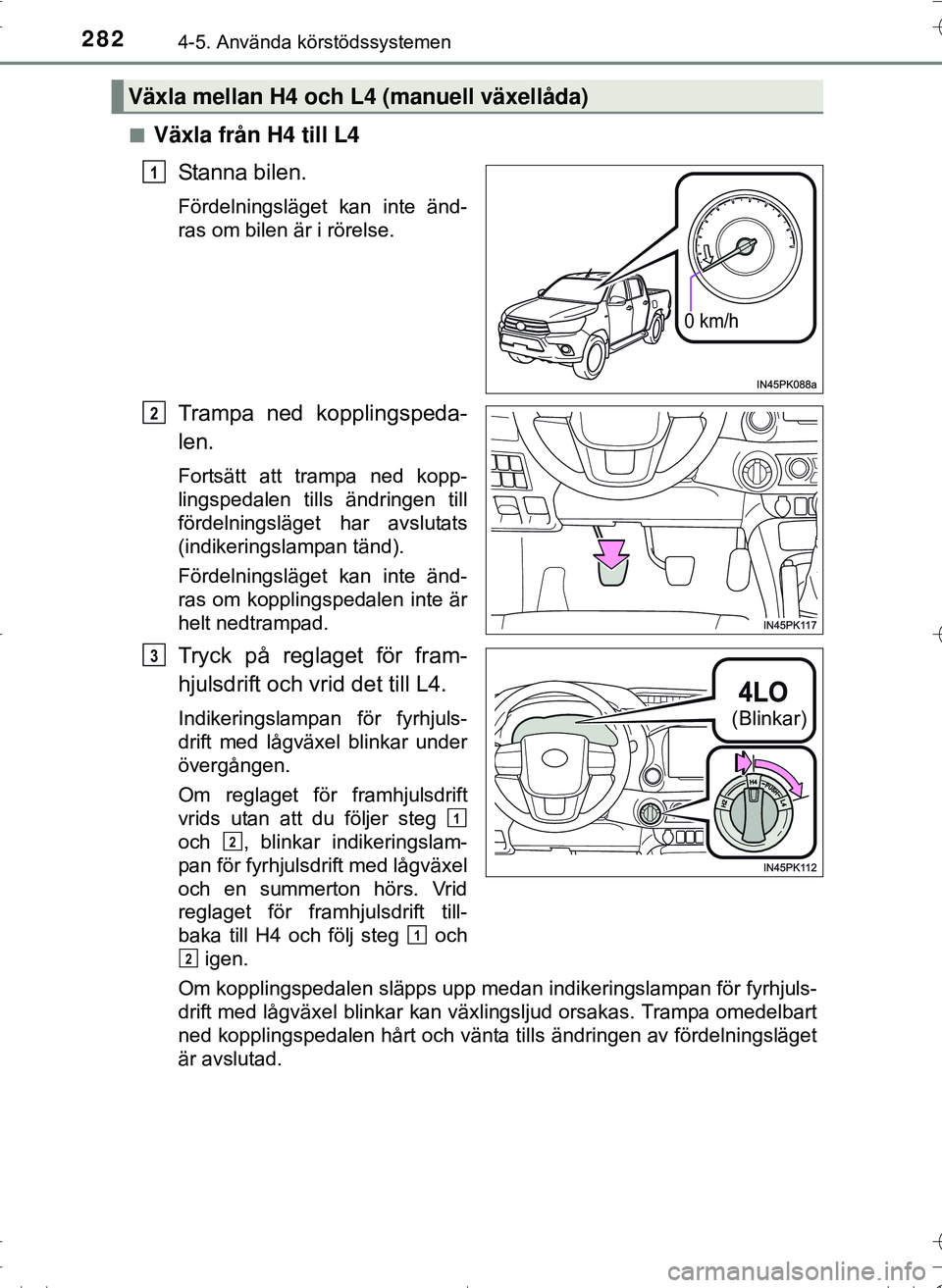

2824-5. Använda körstödssystemen
OM0K269SEn
Växla från H4 till L4
Stanna bilen.
Fördelningsläget kan inte änd-
ras om bilen är i rörelse.
Trampa ned kopplingspeda-
len.
Fortsätt att trampa ned kopp-
lingspedalen tills ändringen till
fördelningsläget har avslutats
(indikeringslampan tänd).
Fördelningsläget kan inte änd-
ras om kopplingspedalen inte är
helt nedtrampad.
Tryck på reglaget för fram-
hjulsdrift och vrid det till L4.
Indikeringslampan för fyrhjuls-
drift med lågväxel blinkar under
övergången.
Om reglaget för framhjulsdrift
vrids utan att du följer steg
och , blinkar indikeringslam-
pan för fyrhjulsdrift med lågväxel
och en summerton hörs. Vrid
reglaget för framhjulsdrift till-
baka till H4 och följ steg och igen.
Om kopplingspedalen släpps upp medan indikeringslampan för fyrhjuls-
drift med lågväxel blinkar kan växlingsljud orsakas. Trampa omedelbart
ned kopplingspedalen hårt och vänta tills ändringen av fördelningsläget
är avslutad.
Växla mellan H4 och L4 (manuell växellåda)
0 km/h
1
2
(Blinkar)
3
1
2
1
2
OM0K269SE_Hilux.book Page 282 Friday, January 29, 2016 10:44 AM

2834-5. Använda körstödssystemen
4
Körning
OM0K269SE
Kontrollera att indikerings-
lampan för fyrhjulsdrift med
lågväxel tänds.
Indikeringslampan för fyrhjuls-
drift med lågväxel tänds när
ändringen av fördelningsläget
har avslutats.
Släpp upp kopplingspedalen för
att köra iväg.
n
Växla från L4 till H4
Stanna bilen.
Fördelningsläget kan inte änd-
ras om bilen är i rörelse.
Trampa ned kopplingspeda-
len hårt.
Fortsätt att trampa ned kopp-
lingspedalen tills ändringen till
fördelningsläget har avslutats
(indikeringslampan släckt).
Fördelningsläget kan inte änd-
ras om kopplingspedalen inte är
hårt nedtrampad.
(Tänds)
4
0 km/h
1
2
OM0K269SE_Hilux.book Page 283 Friday, January 29, 2016 10:44 AM

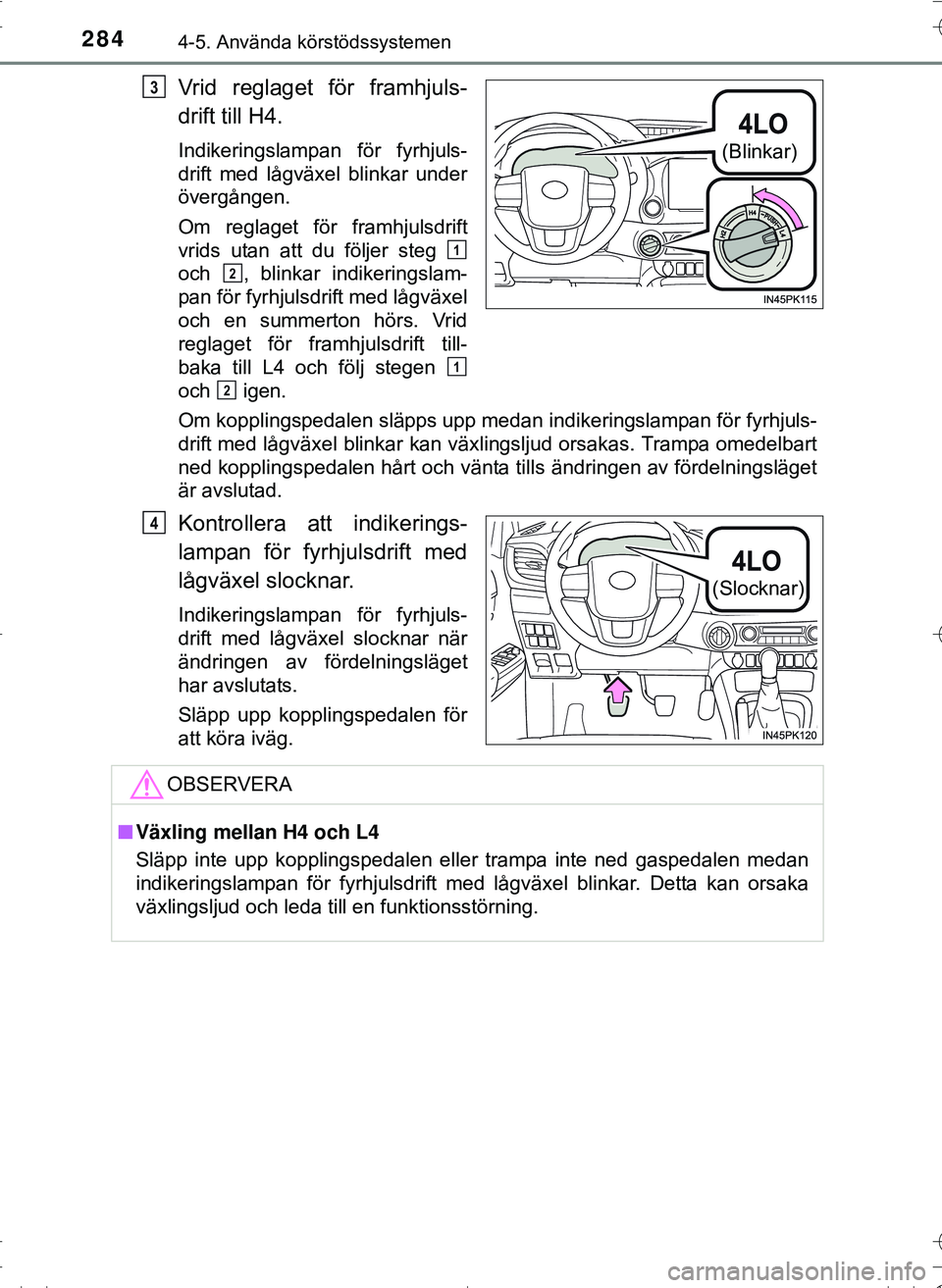

2844-5. Använda körstödssystemen
OM0K269SE
Vrid reglaget för framhjuls-
drift till H4.
Indikeringslampan för fyrhjuls-
drift med lågväxel blinkar under
övergången.
Om reglaget för framhjulsdrift
vrids utan att du följer steg
och , blinkar indikeringslam-
pan för fyrhjulsdrift med lågväxel
och en summerton hörs. Vrid
reglaget för framhjulsdrift till-
baka till L4 och följ stegen
och igen.
Om kopplingspedalen släpps upp medan indikeringslampan för fyrhjuls-
drift med lågväxel blinkar kan växlingsljud orsakas. Trampa omedelbart
ned kopplingspedalen hårt och vänta tills ändringen av fördelningsläget
är avslutad.
Kontrollera att indikerings-
lampan för fyrhjulsdrift med
lågväxel slocknar.
Indikeringslampan för fyrhjuls-
drift med lågväxel slocknar när
ändringen av fördelningsläget
har avslutats.
Släpp upp kopplingspedalen för
att köra iväg.
(Blinkar)
3
1
2
1
2
(Slocknar)
4
OBSERVERA
nVäxling mellan H4 och L4
Släpp inte upp kopplingspedalen eller trampa inte ned gaspedalen medan
indikeringslampan för fyrhjulsdrift med lågväxel blinkar. Detta kan orsaka
växlingsljud och leda till en funktionsstörning.
OM0K269SE_Hilux.book Page 284 Friday, January 29, 2016 10:44 AM

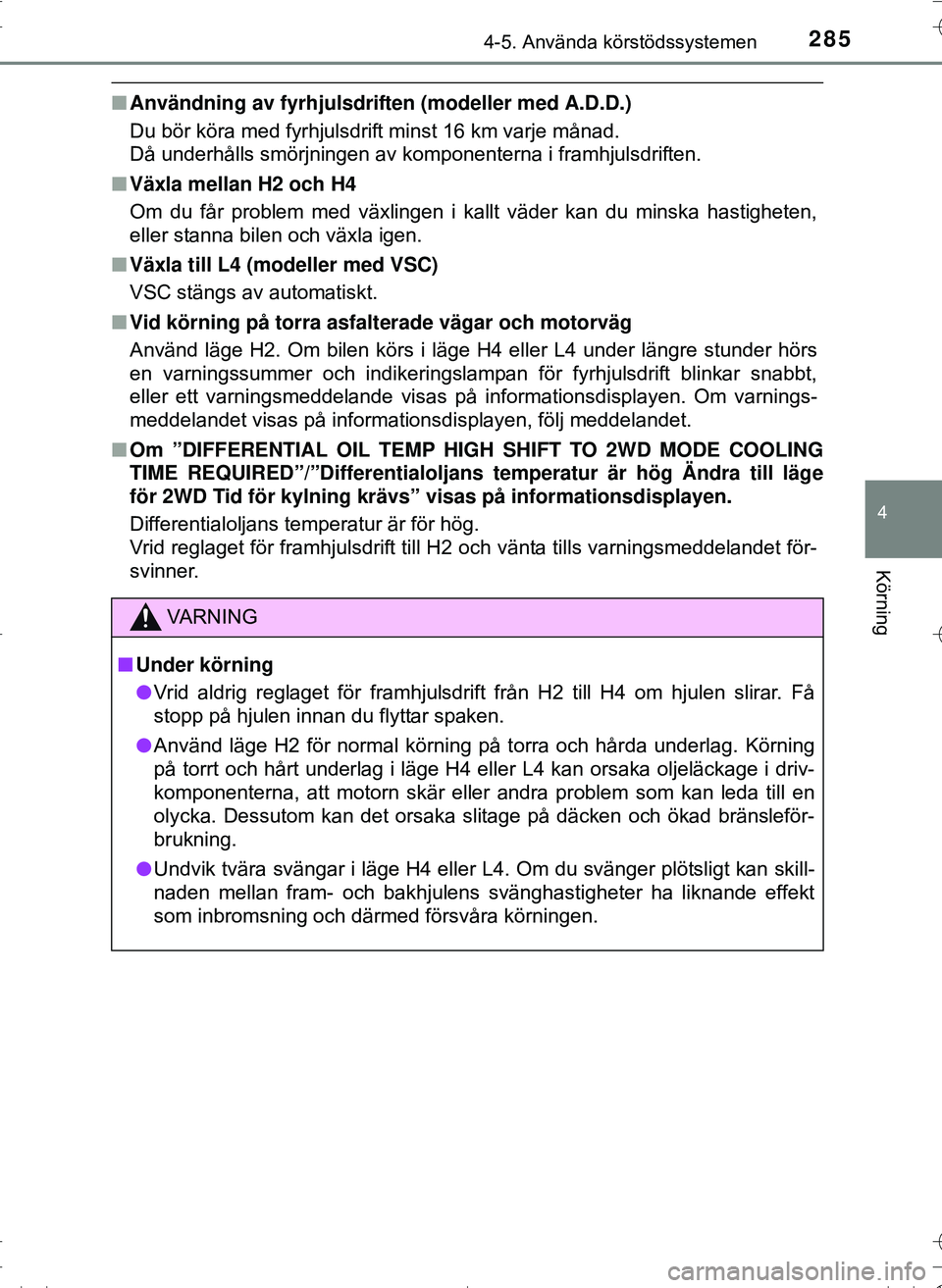

2854-5. Använda körstödssystemen
4
Körning
OM0K269SE
nAnvändning av fyrhjulsdriften (modeller med A.D.D.)
Du bör köra med fyrhjulsdrift minst 16 km varje månad.
Då underhålls smörjningen av komponenterna i framhjulsdriften.
n Växla mellan H2 och H4
Om du får problem med växlingen i kallt väder kan du minska hastigheten,
eller stanna bilen och växla igen.
n Växla till L4 (modeller med VSC)
VSC stängs av automatiskt.
n Vid körning på torra asfalterade vägar och motorväg
Använd läge H2. Om bilen körs i läge H4 eller L4 under längre stunder hörs
en varningssummer och indikeringslampan för fyrhjulsdrift blinkar snabbt,
eller ett varningsmeddelande visas på informationsdisplayen. Om varnings-
meddelandet visas på informationsdisplayen, följ meddelandet.
n Om ”DIFFERENTIAL OIL TEMP HIGH SHIFT TO 2WD MODE COOLING
TIME REQUIRED”/”Differentialoljans temperatur är hög Ändra till läge
för 2WD Tid för kylning krävs” visas på informationsdisplayen.
Differentialoljans temperatur är för hög.
Vrid reglaget för framhjulsdrift till H2 och vänta tills varningsmeddelandet för-
svinner.
VA R N I N G
nUnder körning
l Vrid aldrig reglaget för framhjulsdrift från H2 till H4 om hjulen slirar. Få
stopp på hjulen innan du flyttar spaken.
l Använd läge H2 för normal körning på torra och hårda underlag. Körning
på torrt och hårt underlag i läge H4 eller L4 kan orsaka oljeläckage i driv-
komponenterna, att motorn skär eller andra problem som kan leda till en
olycka. Dessutom kan det orsaka slitage på däcken och ökad bränsleför-
brukning.
l Undvik tvära svängar i läge H4 eller L4. Om du svänger plötsligt kan skill-
naden mellan fram- och bakhjulens svänghastigheter ha liknande effekt
som inbromsning och därmed försvåra körningen.
OM0K269SE_Hilux.book Page 285 Friday, January 29, 2016 10:44 AM

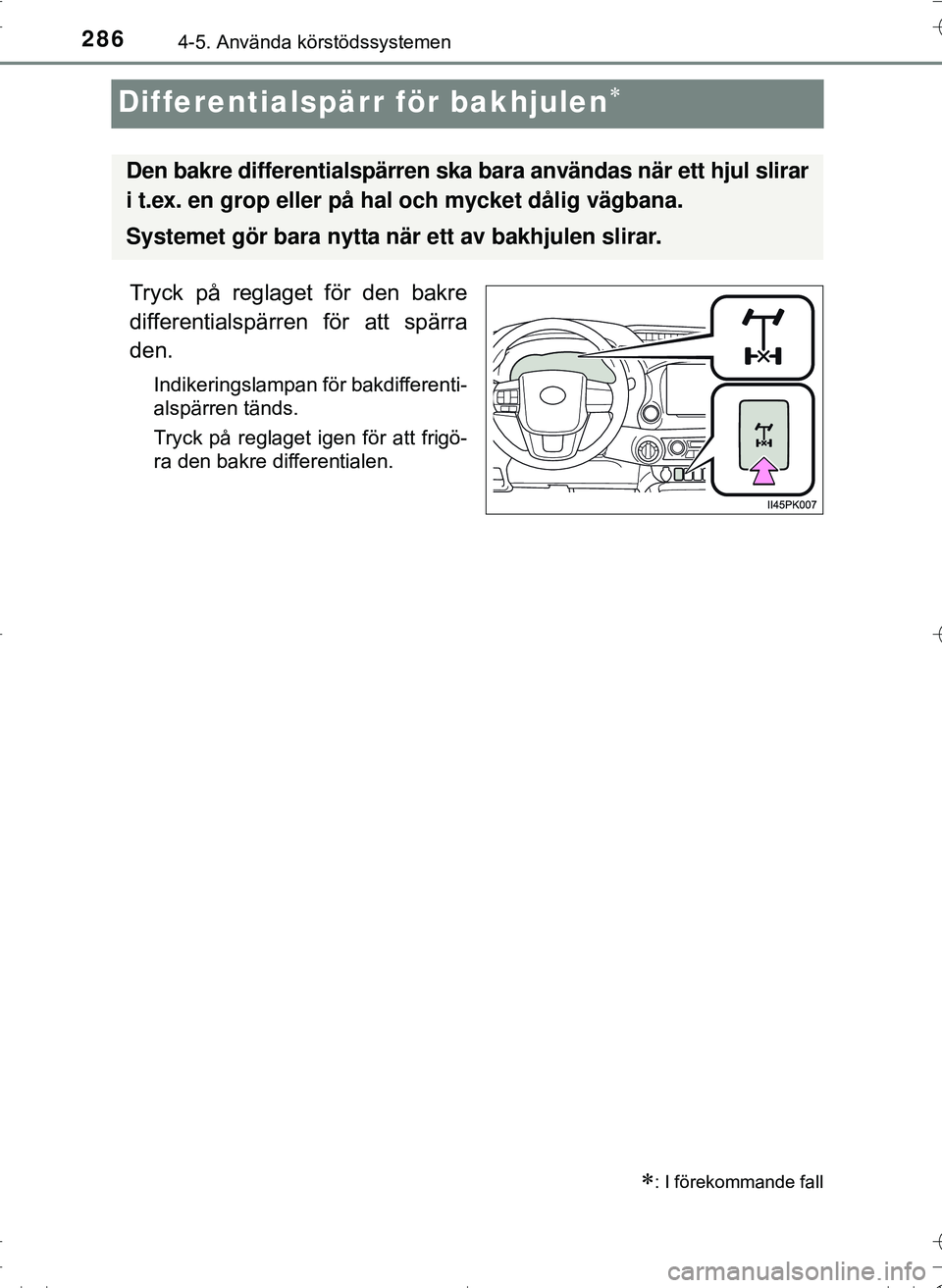

2864-5. Använda körstödssystemen
OM0K269SE
Differentialspärr för bakhjulen
Tryck på reglaget för den bakre
differentialspärren för att spärra
den.
Indikeringslampan för bakdifferenti-
alspärren tänds.
Tryck på reglaget igen för att frigö-
ra den bakre differentialen.
: I förekommande fall
Den bakre differentialspärren ska bara användas när ett hjul slirar
i t.ex. en grop eller på hal och mycket dålig vägbana.
Systemet gör bara nytta när ett av bakhjulen slirar.
OM0K269SE_Hilux.book Page 286 Friday, January 29, 2016 10:44 AM

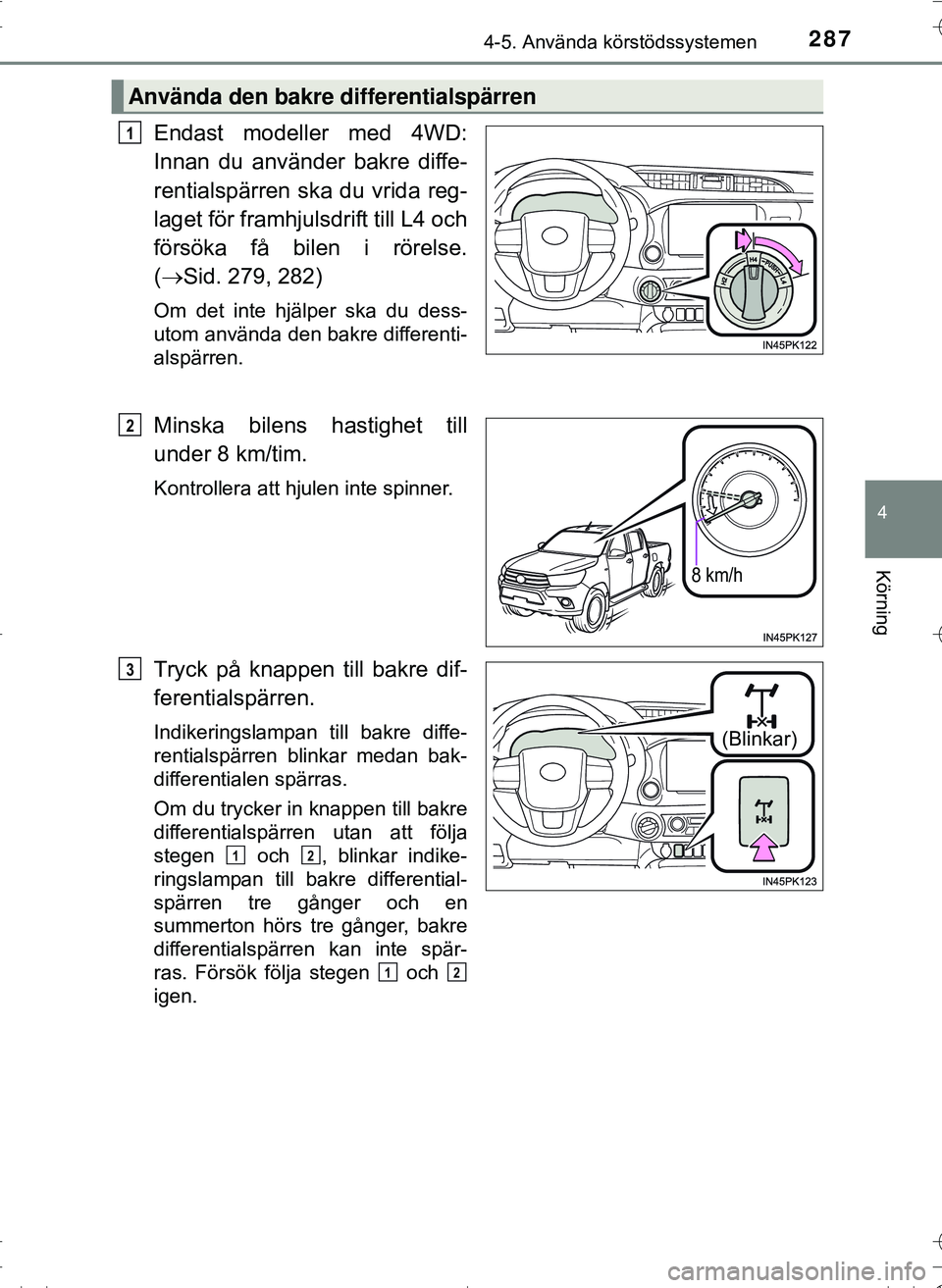

2874-5. Använda körstödssystemen
4
Körning
OM0K269SE
Endast modeller med 4WD:
Innan du använder bakre diffe-
rentialspärren ska du vrida reg-
laget för framhjulsdrift till L4 och
försöka få bilen i rörelse.
( Sid. 279, 282)
Om det inte hjälper ska du dess-
utom använda den bakre differenti-
alspärren.
Minska bilens hastighet till
under 8 km/tim.
Kontrollera att hjulen inte spinner.
Tryck på knappen till bakre dif-
ferentialspärren.
Indikeringslampan till bakre diffe-
rentialspärren blinkar medan bak-
differentialen spärras.
Om du trycker in knappen till bakre
differentialspärren utan att följa
stegen och , blinkar indike-
ringslampan till bakre differential-
spärren tre gånger och en
summerton hörs tre gånger, bakre
differentialspärren kan inte spär-
ras. Försök följa stegen och
igen.
Använda den bakre differentialspärren
1
8 km/h
2
(Blinkar)
3
12
12
OM0K269SE_Hilux.book Page 287 Friday, January 29, 2016 10:44 AM

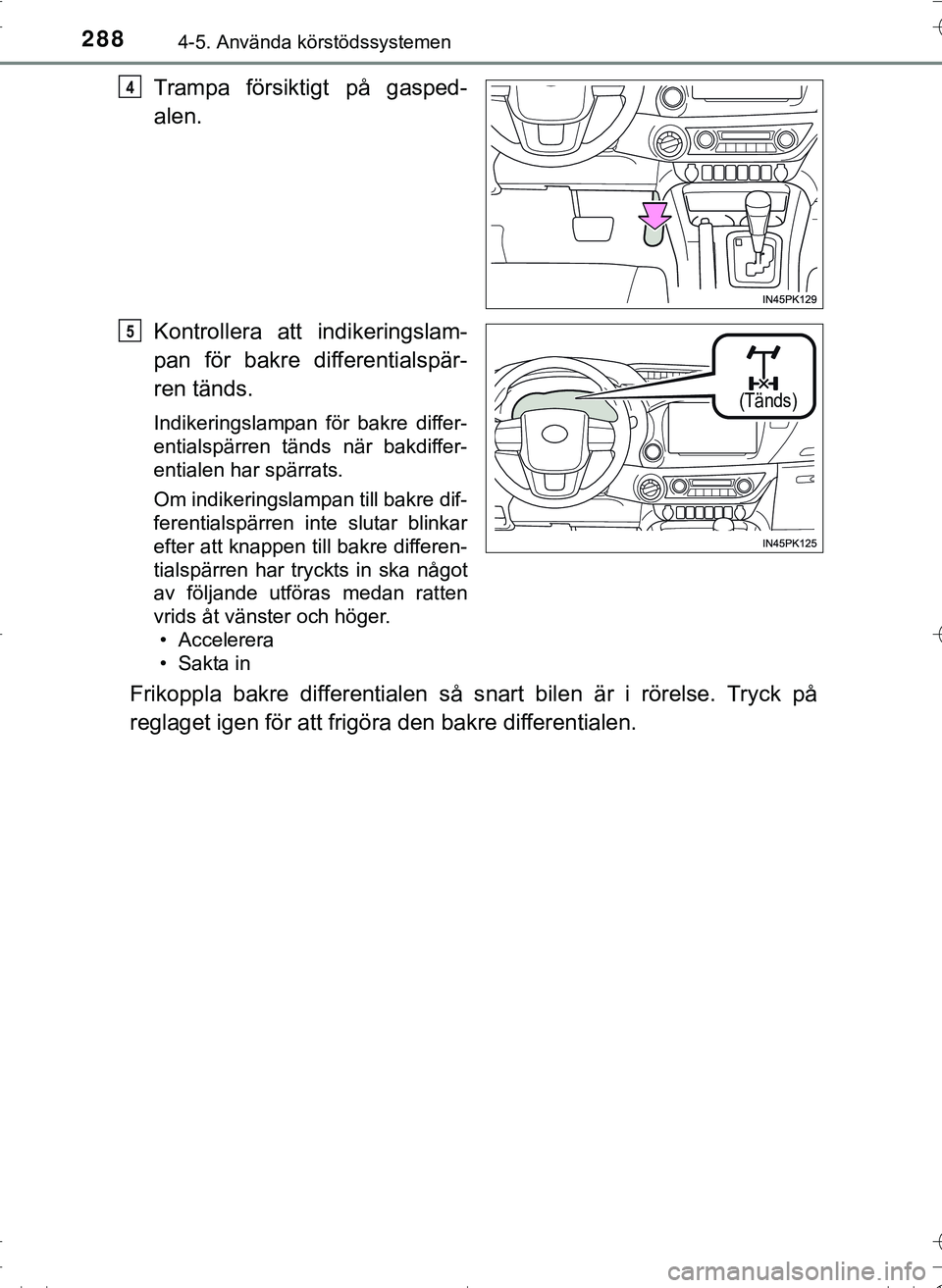

2884-5. Använda körstödssystemen
OM0K269SE
Trampa försiktigt på gasped-
alen.
Kontrollera att indikeringslam-
pan för bakre differentialspär-
ren tänds.
Indikeringslampan för bakre differ-
entialspärren tänds när bakdiffer-
entialen har spärrats.
Om indikeringslampan till bakre dif-
ferentialspärren inte slutar blinkar
efter att knappen till bakre differen-
tialspärren har tryckts in ska något
av följande utföras medan ratten
vrids åt vänster och höger.• Accelerera
•Sakta in
Frikoppla bakre differentialen så s nart bilen är i rörelse. Tryck på
reglaget igen för att frigöra den bakre differentialen.
4
(Tänds)
5
OM0K269SE_Hilux.book Page 288 Friday, January 29, 2016 10:44 AM

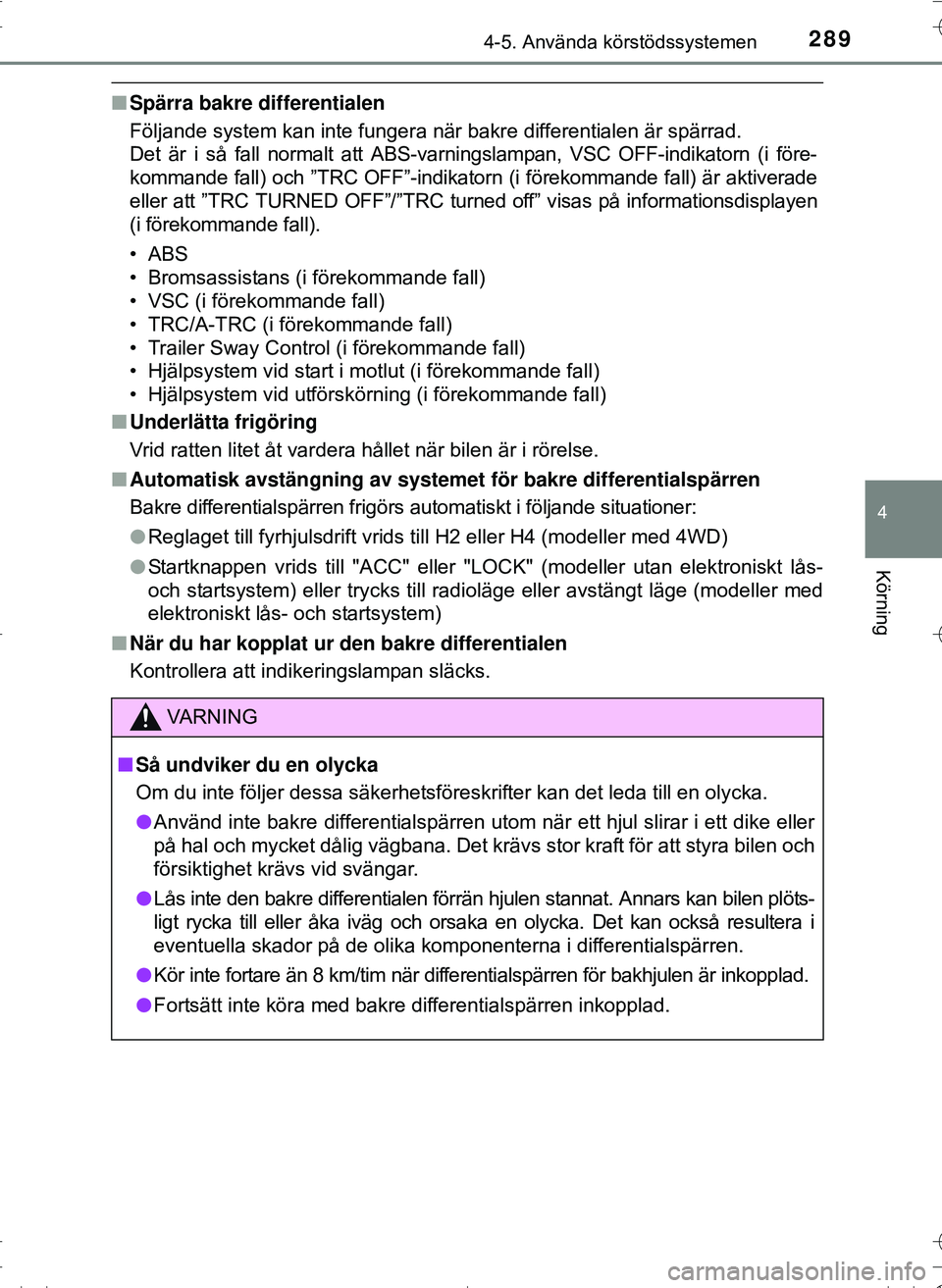

2894-5. Använda körstödssystemen
4
Körning
OM0K269SE
nSpärra bakre differentialen
Följande system kan inte fungera när bakre differentialen är spärrad.
Det är i så fall normalt att ABS-varningslampan, VSC OFF-indikatorn (i före-
kommande fall) och ”TRC OFF”-indikator n (i förekommande fall) är aktiverade
eller att ”TRC TURNED OFF”/”TRC turned off” visas på informationsdisplayen
(i förekommande fall).
•ABS
• Bromsassistans (i förekommande fall)
• VSC (i förekommande fall)
• TRC/A-TRC (i förekommande fall)
• Trailer Sway Control (i förekommande fall)
• Hjälpsystem vid start i motlut (i förekommande fall)
• Hjälpsystem vid utförskörning (i förekommande fall)
n Underlätta frigöring
Vrid ratten litet åt vardera hållet när bilen är i rörelse.\
n Automatisk avstängning av systemet för bakre differentialspärren
Bakre differentialspärren frigörs automatiskt i följande situationer:
l Reglaget till fyrhjulsdrift vrids till H2 eller H4 (modeller med 4WD)
l Startknappen vrids till "ACC" eller "LOCK" (modeller utan elektroniskt lås-
och startsystem) eller trycks till radioläge eller avstängt läge (modeller med
elektroniskt lås- och startsystem)
n När du har kopplat ur den bakre differentialen
Kontrollera att indikeringslampan släcks.
VA R N I N G
nSå undviker du en olycka
Om du inte följer dessa säkerhetsföreskrifter kan det leda till en olycka.
l Använd inte bakre differentialspärren utom när ett hjul slirar i ett dike eller
på hal och mycket dålig vägbana. Det krävs stor kraft för att styra bilen och
försiktighet krävs vid svängar.
l Lås inte den bakre differentialen förrän hjulen stannat. Annars kan bilen plöts-
ligt rycka till eller åka iväg och orsaka en olycka. Det kan också resultera i
eventuella skador på de olika komponenterna i differentialspärren.
l Kör inte fortare än 8 km/tim när differentialspärren för bakhjulen är inkopplad.
l Fortsätt inte köra med bakre differentialspärren inkopplad.
OM0K269SE_Hilux.book Page 289 Friday, January 29, 2016 10:44 AM

2904-5. Använda körstödssystemen
OM0K269SE
Stop & Start-system (Smart Stop)
nStänga av motorn
Modeller med automatväxel-
låda
Vid körning i läge D eller S,
trampa ner bromspedalen och
stanna bilen.
Stop & Start-systemets indike-
ringslampa tänds.
Modeller med manuell växel-
låda
Stanna bilen. För växelspaken till N med kopplingspedalen fullt
nedtrampad, släpp upp kopplingen.
Stop & Start-systemets indikeringslampa tänds.
n
Starta motorn igen
Med automatväxellåda
Släpp upp bromspedalen.
Stop & Start-systemets indikeringslampa släcks.
Modeller med manuell växellåda
Kontrollera att växelspaken är i läge N och trampa ned kopplings-
pedalen.
Stop & Start-systemets indikeringslampa släcks.
: I förekommande fall
Stop & Start-systemet stänger av och startar motorn enligt broms-
pedalens rörelse (a utomatväxellåda) elle r kopplingspedalens
rörelse (manuell växellåda) för att stanna och starta bilen.
Stop & Start-system, funktion
OM0K269SE_Hilux.book Page 290 Friday, January 29, 2016 10:44 AM
