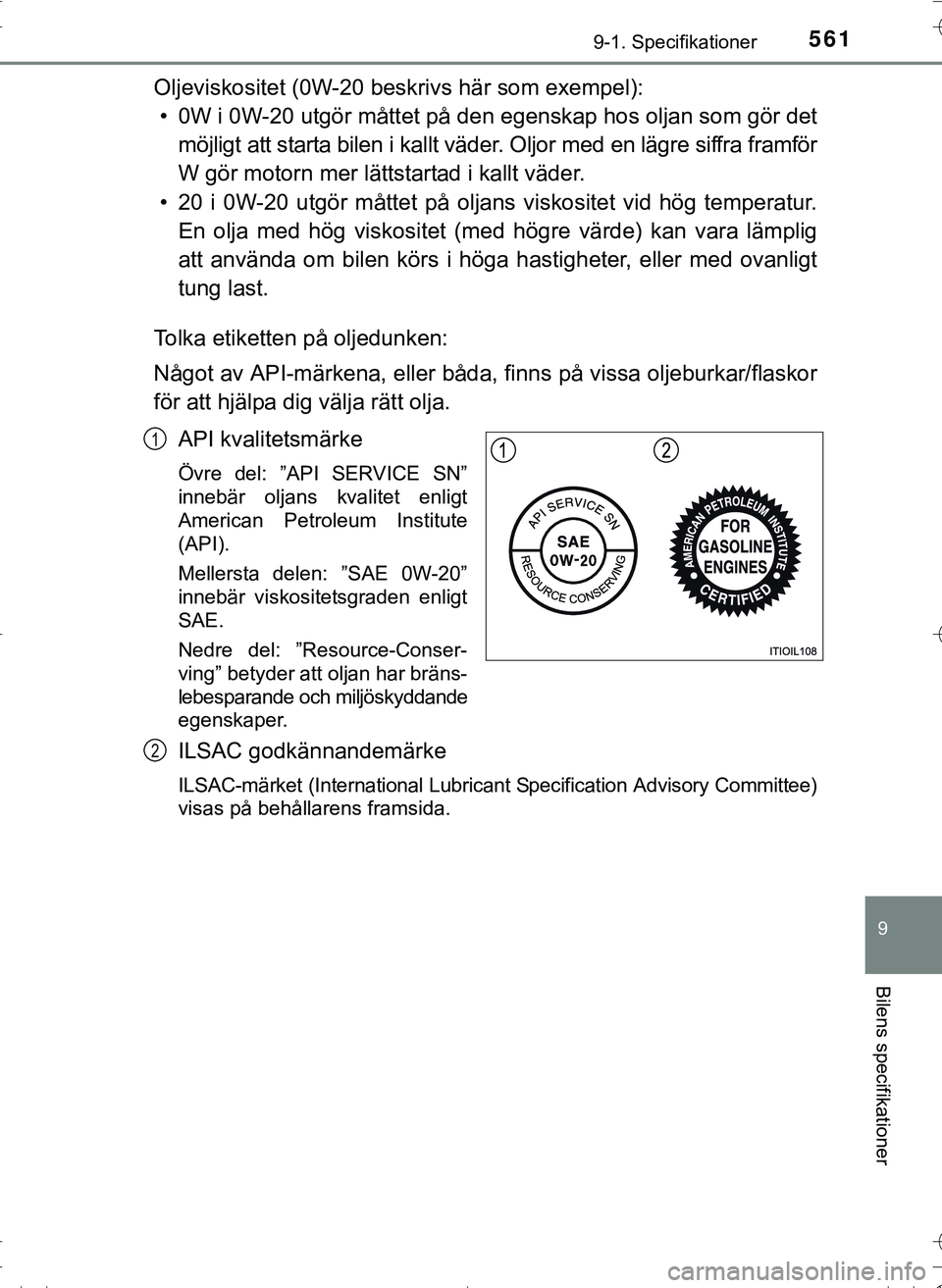

TOYOTA HILUX 2016 Bruksanvisningar (in Swedish)

561
9
9-1. Specifikationer
Bilens specifikationer
OM0K269SE
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja. API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta delen: ”SAE 0W-20”
innebär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och miljöskyddande
egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.
1
2
OM0K269SE_Hilux.book Page 561 Friday, January 29, 2016 10:44 AM

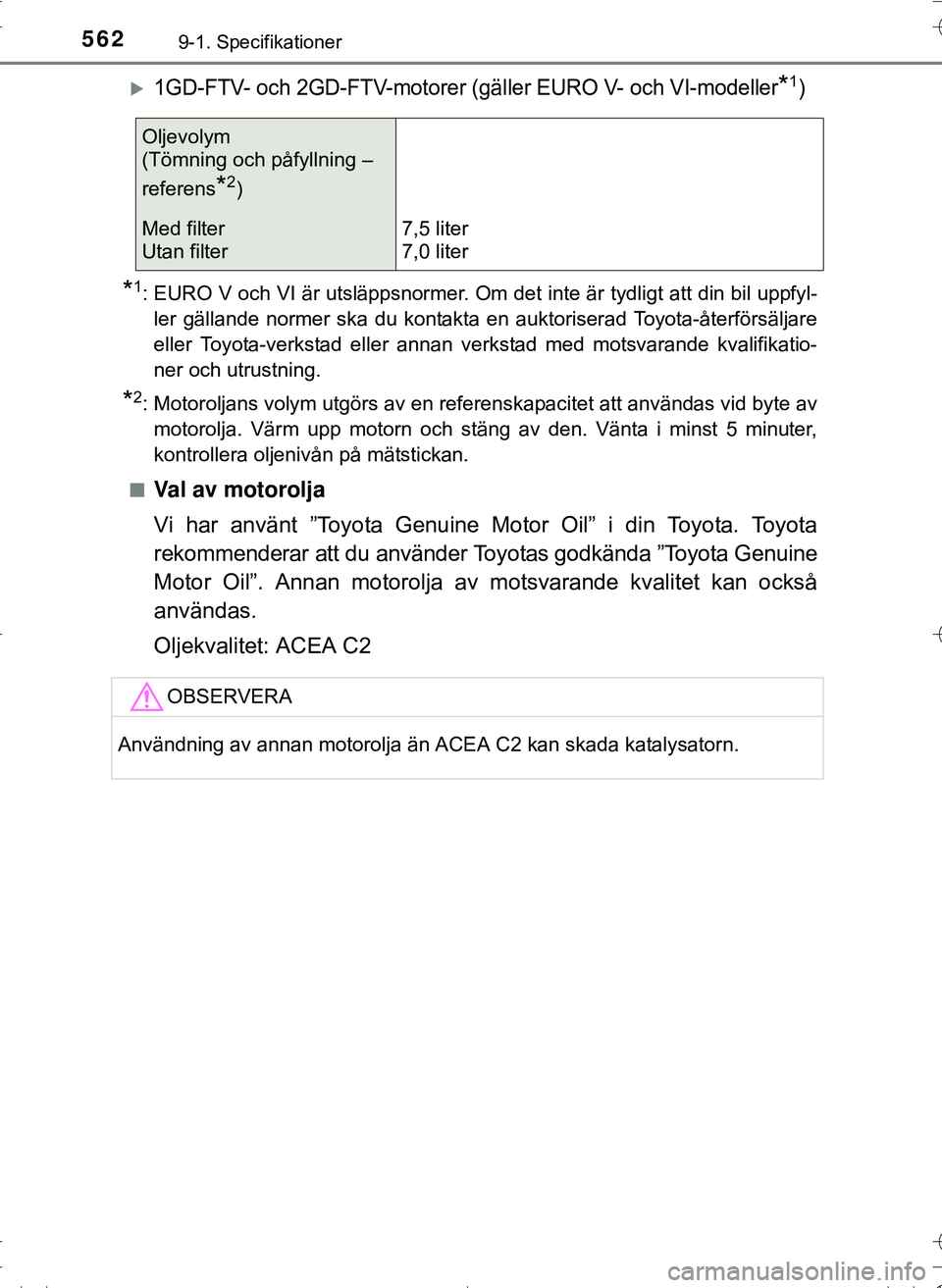

5629-1. Specifikationer
OM0K269SE
1GD-FTV- och 2GD-FTV-motorer (gäller EURO V- och VI-modeller*1)
*1: EURO V och VI är utsläppsnormer. Om det inte är tydligt att din bil uppfyl-ler gällande normer ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
*2: Motoroljans volym utgörs av en referenskapacitet att användas vid byte avmotorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota
rekommenderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet: ACEA C2
Oljevolym
(Tömning och påfyllning –
referens
*2)
Med filter
Utan filter 7,5 liter
7,0 liter
OBSERVERA
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
OM0K269SE_Hilux.book Page 562 Friday, January 29, 2016 10:44 AM

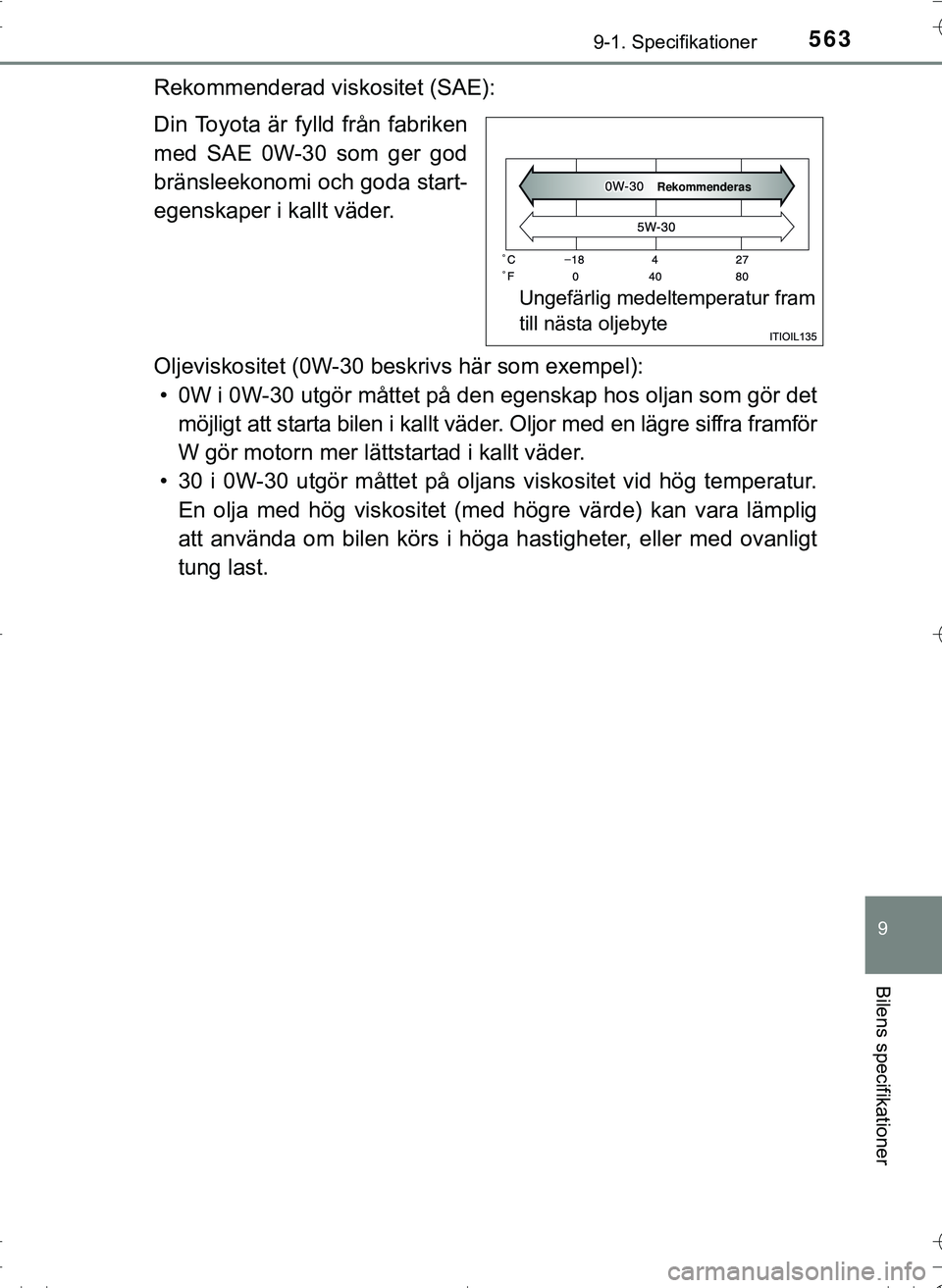

563
9
9-1. Specifikationer
Bilens specifikationer
OM0K269SE
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-30 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Oljeviskositet (0W-30 beskrivs här som exempel):• 0W i 0W-30 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 30 i 0W-30 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Ungefärlig medeltemperatur fram
till nästa oljebyte
Rekommenderas
OM0K269SE_Hilux.book Page 563 Friday, January 29, 2016 10:44 AM

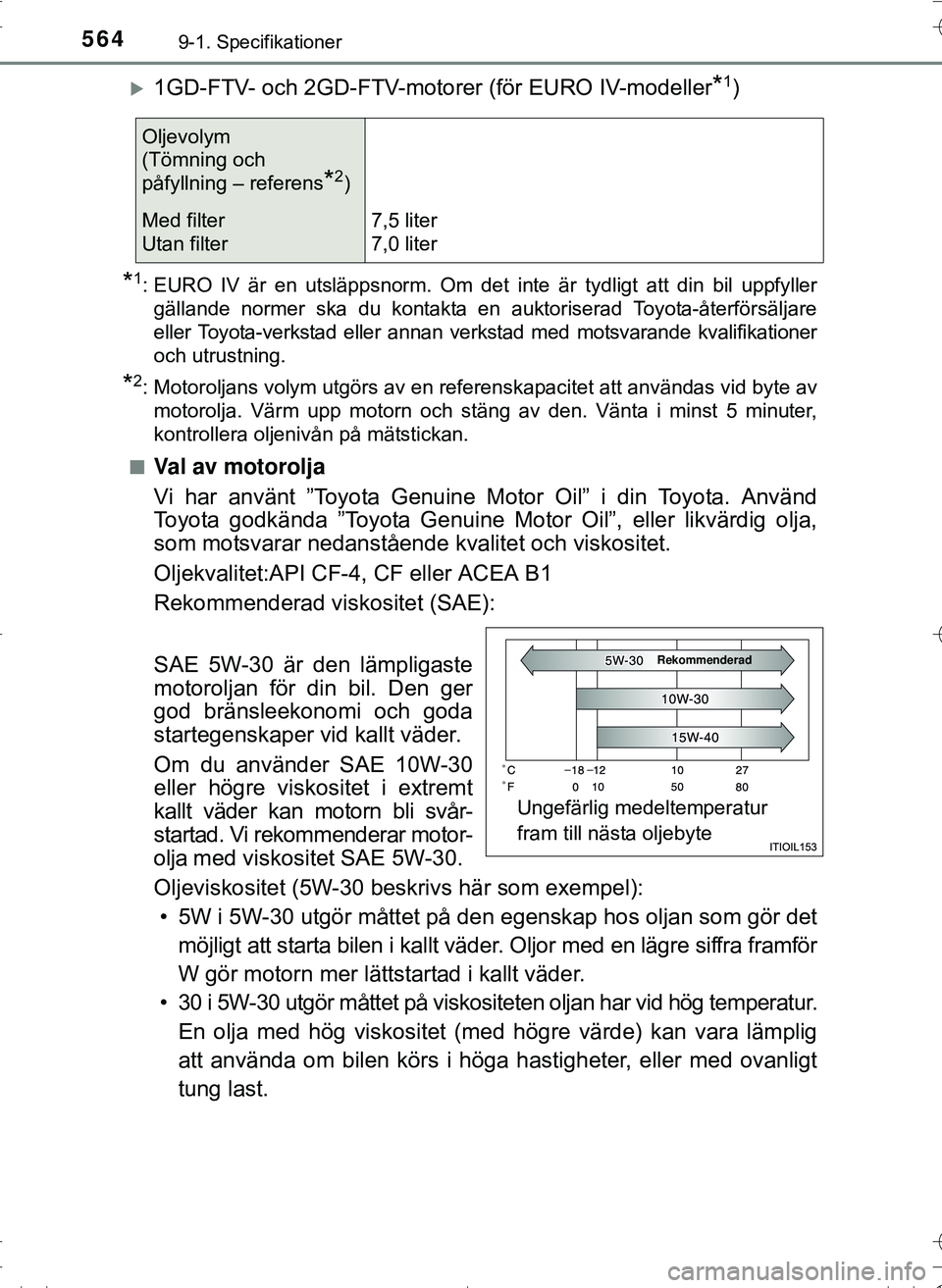

5649-1. Specifikationer
OM0K269SE
1GD-FTV- och 2GD-FTV-motorer (för EURO IV-modeller*1)
*1: EURO IV är en utsläppsnorm. Om det inte är tydligt att din bil uppfyllergällande normer ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning.
*2: Motoroljans volym utgörs av en referenskapacitet att användas vid byte avmotorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Använd
Toyota godkända ”Toyota Genuine Motor Oil”, eller likvärdig olja,
som motsvarar nedanstående kvalitet och viskositet.
Oljekvalitet:API CF -4, CF eller ACEA B1
Rekommenderad viskositet (SAE):
SAE 5W-30 är den lämpligaste
motoroljan för din bil. Den ger
god bränsleekonomi och goda
startegenskaper vid kallt väder.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar motor-
olja med viskositet SAE 5W-30.
Oljeviskositet (5W-30 beskrivs här som exempel): • 5W i 5W-30 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 30 i 5W-30 utgör måttet på viskositeten oljan har vid hög temperatur. En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Oljevolym
(Tömning och
påfyllning – referens
*2)
Med filter
Utan filter 7,5 liter
7,0 liter
Ungefärlig medeltemperatur
fram till nästa oljebyte
Rekommenderad
OM0K269SE_Hilux.book Page 564 Friday, January 29, 2016 10:44 AM

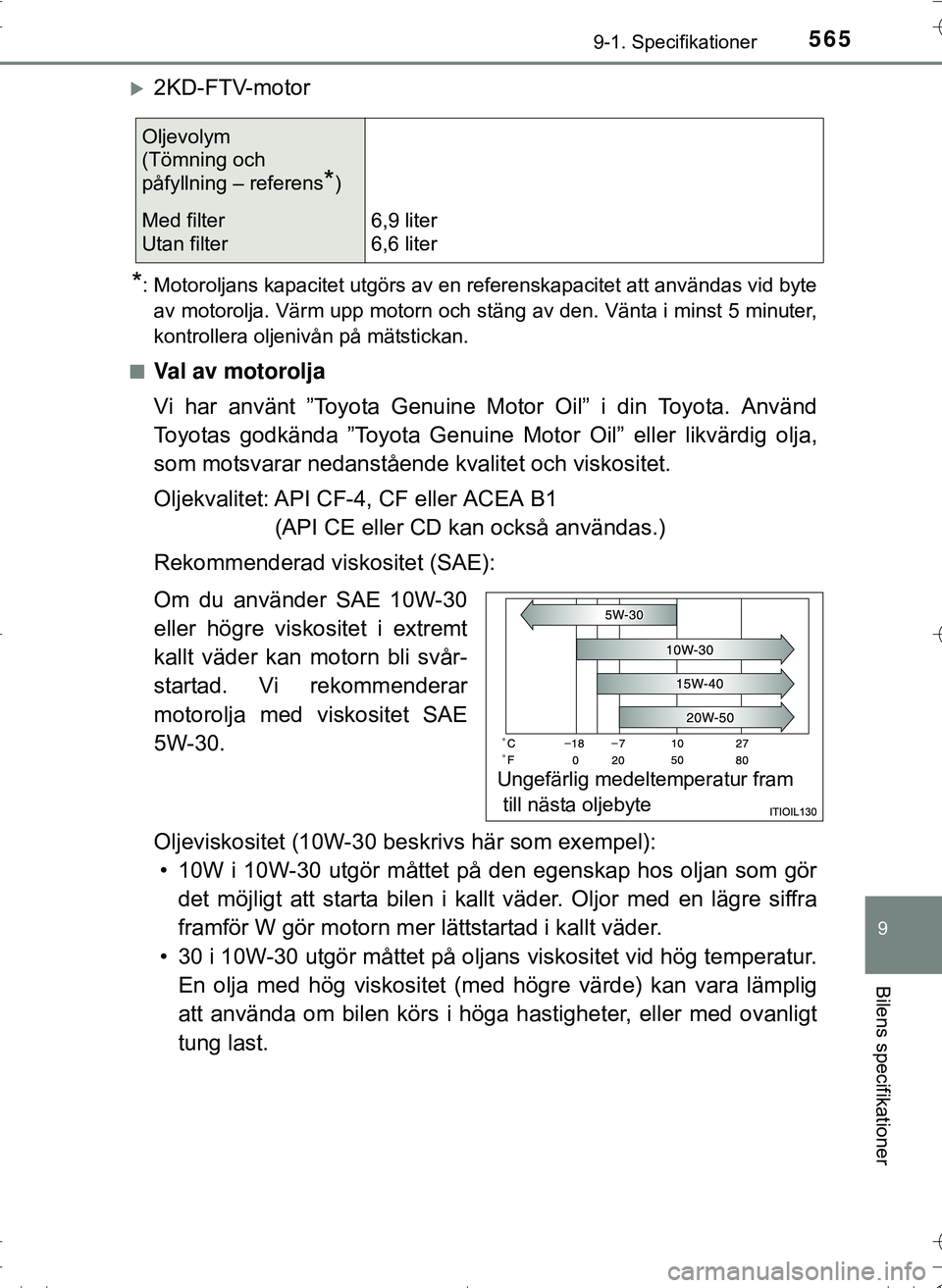

565
9
9-1. Specifikationer
Bilens specifikationer
OM0K269SE
2KD-FTV-motor
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Använd
Toyotas godkända ”Toyota Genuine Motor Oil” eller likvärdig olja,
som motsvarar nedanstående kvalitet och viskositet.
Oljekvalitet: API CF-4, CF eller ACEA B1 (API CE eller CD kan också användas.)
Rekommenderad viskositet (SAE):
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
5W-30.
Oljeviskositet (10W-30 bes krivs här som exempel):
• 10W i 10W-30 utgör måttet på den egenskap hos oljan som gör det möjligt att starta bilen i kallt väder. Oljor med en lägre siffra
framför W gör motorn mer lättstartad i kallt väder.
• 30 i 10W-30 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Oljevolym
(Tömning och
påfyllning – referens
*)
Med filter
Utan filter6,9 liter
6,6 liter
Ungefärlig medeltemperatur fram
till nästa oljebyte
OM0K269SE_Hilux.book Page 565 Friday, January 29, 2016 10:44 AM

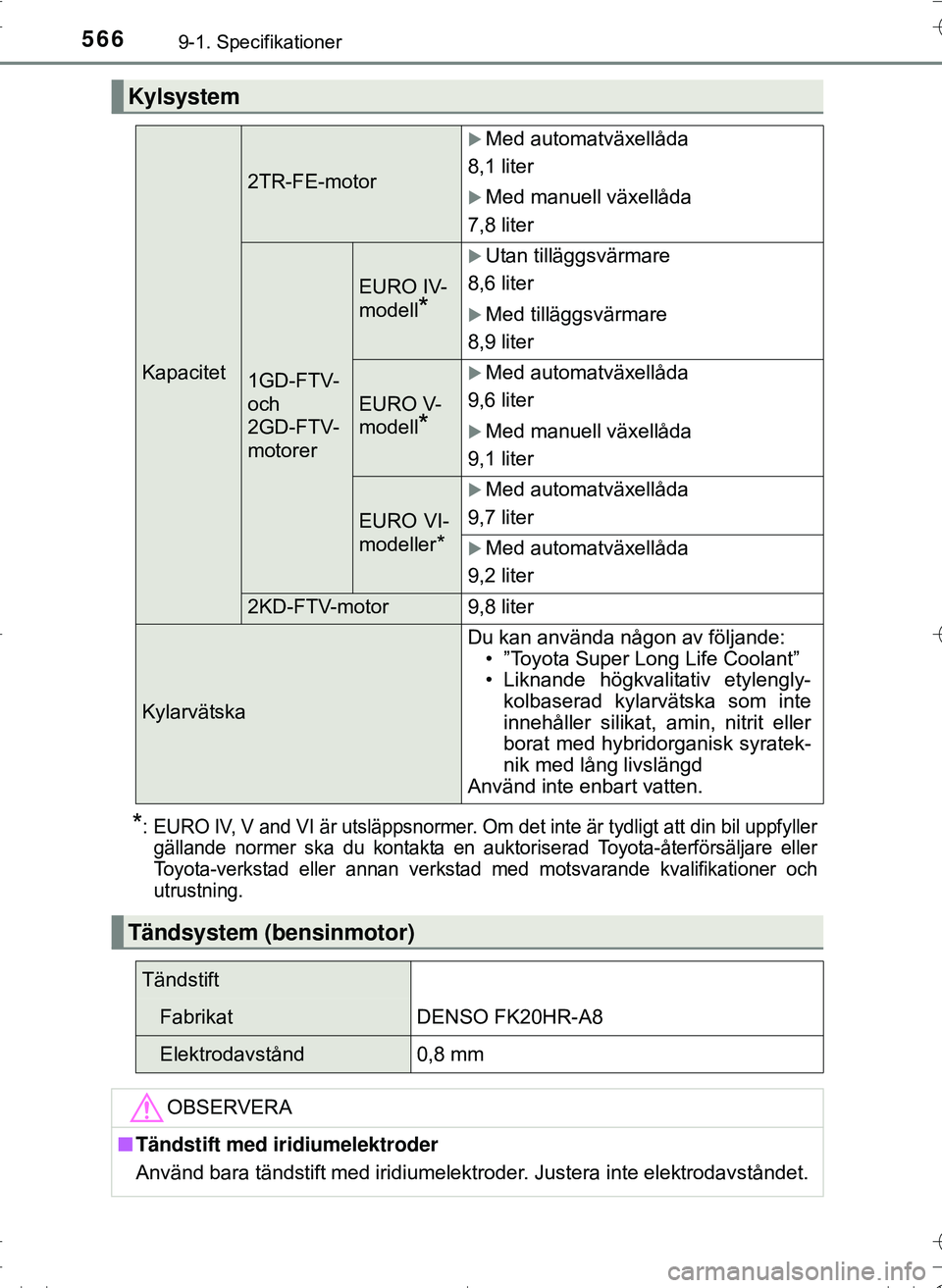

5669-1. Specifikationer
OM0K269SE
*: EURO IV, V and VI är utsläppsnormer. Om det inte är tydligt att din bil uppfyllergällande normer ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Kylsystem
Kapacitet
2TR-FE-motor
Med automatväxellåda
8,1 liter
Med manuell växellåda
7,8 liter
1GD-FTV-
och
2GD-FTV-
motorer
EURO IV-
modell
*
Utan tilläggsvärmare
8,6 liter
Med tilläggsvärmare
8,9 liter
EURO V-
modell
*
Med automatväxellåda
9,6 liter
Med manuell växellåda
9,1 liter
EURO VI-
modeller
*
Med automatväxellåda
9,7 liter
Med automatväxellåda
9,2 liter
2KD-FTV-motor9,8 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylengly-kolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit eller
borat med hybridorganisk syratek-
nik med lång livslängd
Använd inte enbart vatten.
Tändsystem (bensinmotor)
Tändstift
FabrikatDENSO FK20HR-A8
Elektrodavstånd0,8 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM0K269SE_Hilux.book Page 566 Friday, January 29, 2016 10:44 AM

567
9
9-1. Specifikationer
Bilens specifikationer
OM0K269SE
Modeller med icke-underhållsfria batterier
Modeller med underhållsfria batterier
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Elsystem
Batteri
Elektrolytens densitet vid
20 C: 1,250–1,290 Fullt laddat
1,160–1,200 Till hälften laddat
1,060–1,100 Urladdat
Laddströmstyrka
Snabbladdning
Normalladdning Max. 15 A
Max. 5 A
Batteri
Tomgångsspänning vid
20 
C: 12,6–12,8 V Fulladdat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(Spänning som mäts 20 minuter efter att motorn
stängts av och alla lampor släckts.)
Laddströmstyrka Max. 5 A
Automatväxellåda
Vätskevolym*Bensinmotor8,5 liter
Dieselmotor9,5 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n
Automatväxellådsolja
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM0K269SE_Hilux.book Page 567 Friday, January 29, 2016 10:44 AM

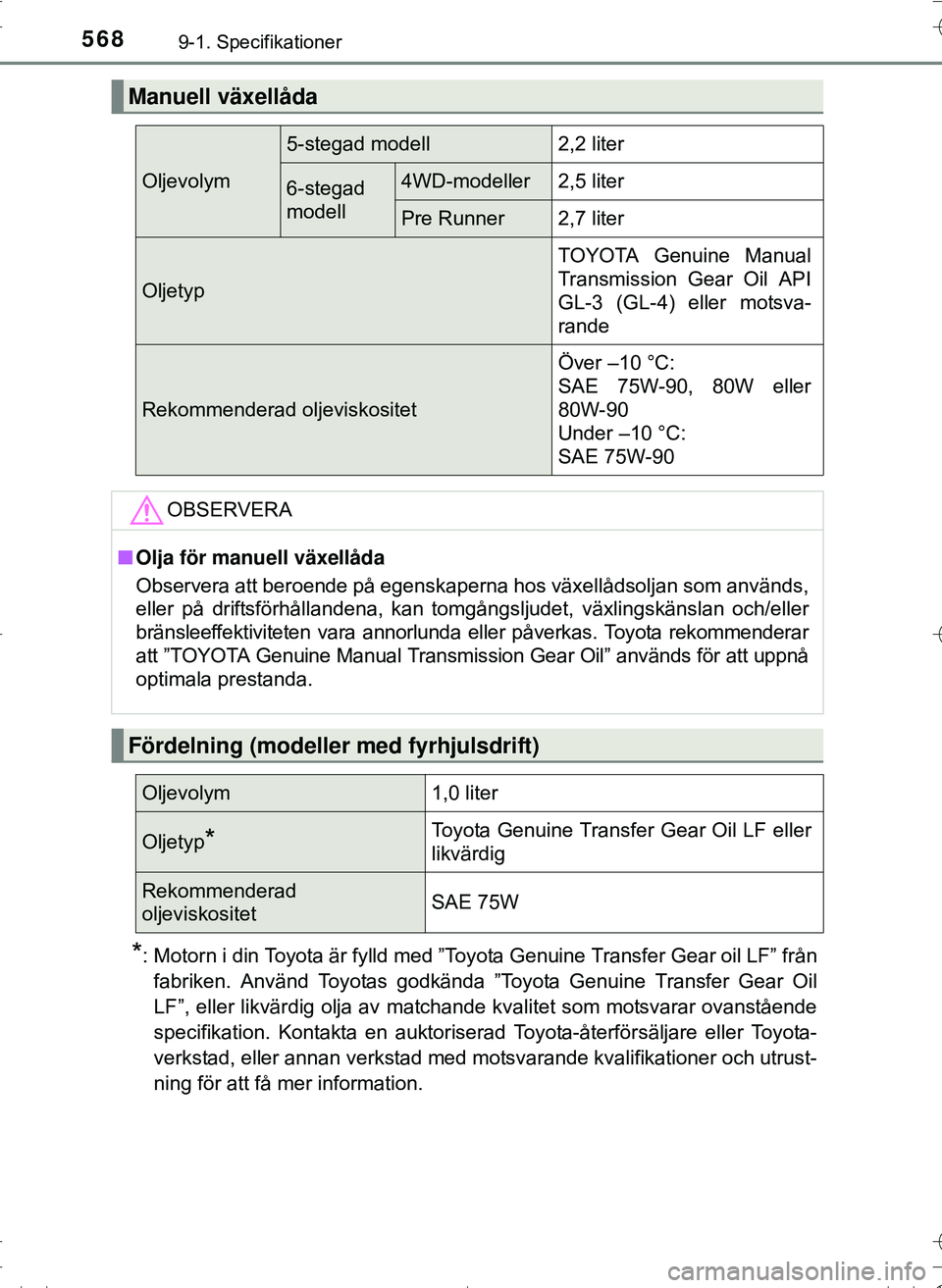

5689-1. Specifikationer
OM0K269SE
*: Motorn i din Toyota är fylld med ”Toyota Genuine Transfer Gear oil LF” frånfabriken. Använd Toyotas godkända ”Toyota Genuine Transfer Gear Oil
LF”, eller likvärdig olja av matchande kvalitet som motsvarar ovanstående
specifikation. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning för att få mer information.
Manuell växellåda
Oljevolym
5-stegad modell 2,2 liter
6-stegad
modell4WD-modeller 2,5 liter
Pre Runner 2,7 liter
Oljetyp TOYOTA Genuine Manual
Transmission Gear Oil API
GL-3 (GL-4) eller motsva-
rande
Rekommenderad oljeviskositetÖver –10 °C:
SAE 75W-90, 80W eller
80W-90
Under –10 °C:
SAE 75W-90
OBSERVERA
n
Olja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommenderar
att ”TOYOTA Genuine Manual Transmission Gear Oil” används för att uppnå
optimala prestanda.
Fördelning (modeller med fyrhjulsdrift)
Oljevolym1,0 liter
Oljetyp*Toyota Genuine Transfer Gear Oil LF eller
likvärdig
Rekommenderad
oljeviskositetSAE 75W
OM0K269SE_Hilux.book Page 568 Friday, January 29, 2016 10:44 AM

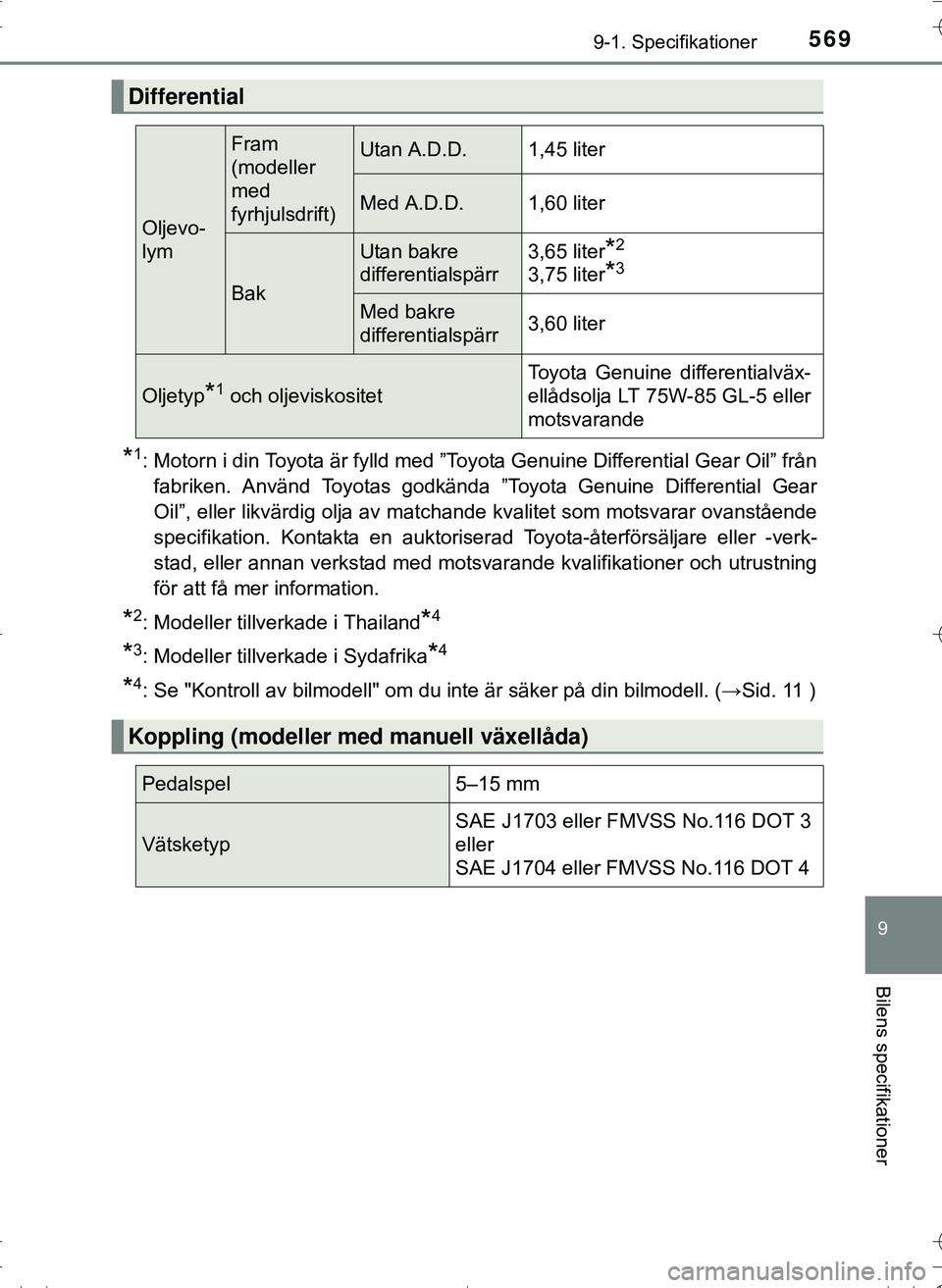

569
9
9-1. Specifikationer
Bilens specifikationer
OM0K269SE
*1: Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” frånfabriken. Använd Toyotas godkända ”Toyota Genuine Differential Gear
Oil”, eller likvärdig olja av matchande kvalitet som motsvarar ovanstående
specifikation. Kontakta en auktoriser ad Toyota-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning
för att få mer information.
*2: Modeller tillverkade i Thailand*4
*3: Modeller tillverkade i Sydafrika*4
*4: Se "Kontroll av bilmodell" om du inte är säker på din bilmodell. ( →Sid. 11 )
Differential
Oljevo-
lym
Fram
(modeller
med
fyrhjulsdrift)Utan A.D.D.1,45 liter
Med A.D.D.1,60 liter
Bak
Utan bakre
differentialspärr3,65 liter*2
3,75 liter*3
Med bakre
differentialspärr3,60 liter
Oljetyp*1 och oljeviskositet
Toyota Genuine differentialväx-
ellådsolja LT 75W-85 GL-5 eller
motsvarande
Koppling (modeller med manuell växellåda)
Pedalspel5–15 mm
VätsketypSAE J1703 eller FMVSS No.116 DOT 3
eller
SAE J1704 eller FMVSS No.116 DOT 4
OM0K269SE_Hilux.book Page 569 Friday, January 29, 2016 10:44 AM

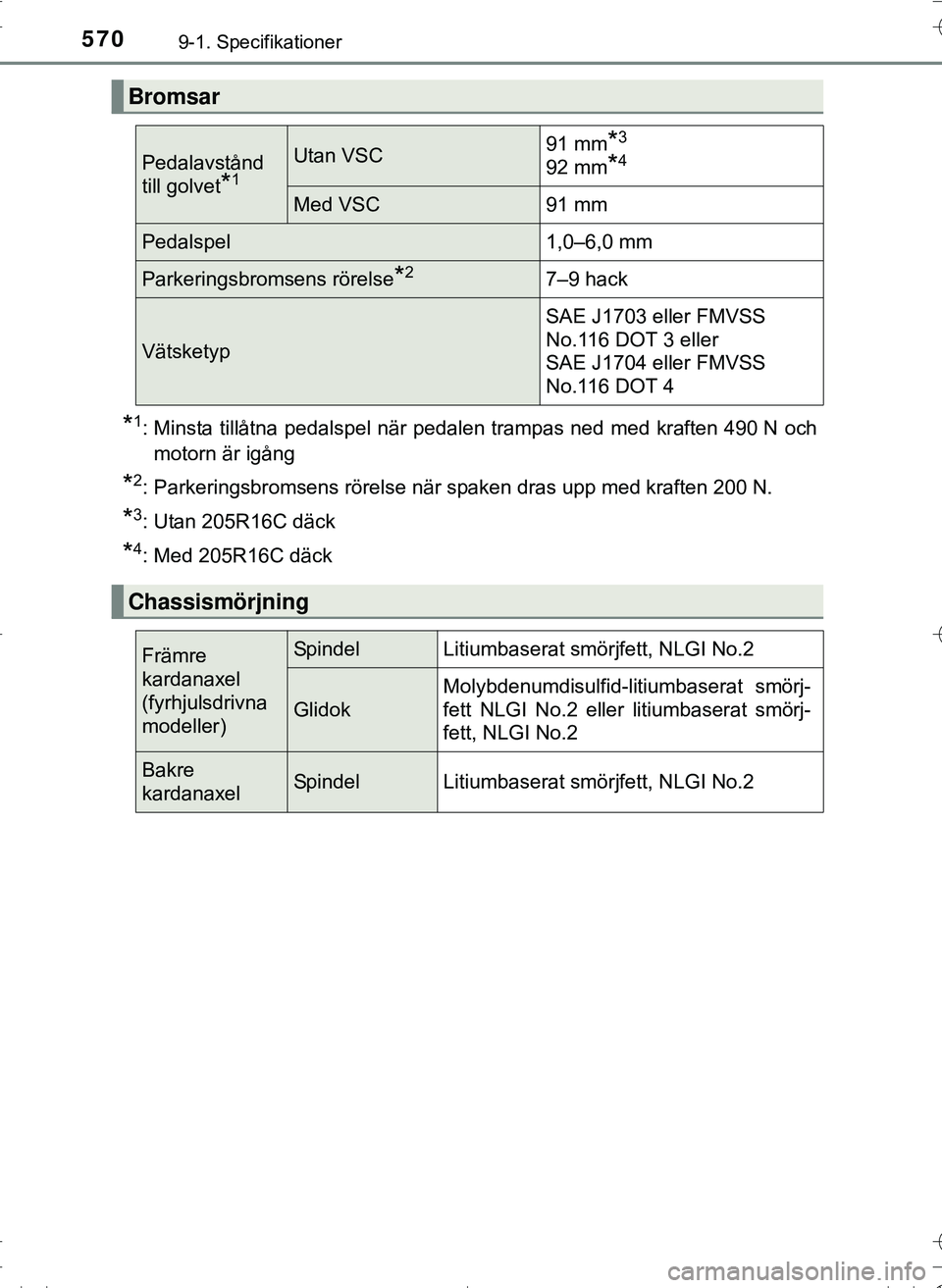

5709-1. Specifikationer
OM0K269SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N ochmotorn är igång
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 200 N.
*3: Utan 205R16C däck
*4: Med 205R16C däck
Bromsar
Pedalavstånd
till golvet
*1
Utan VSC91 mm*3
92 mm*4
Med VSC91 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens rörelse*27–9 hack
Vätsketyp
SAE J1703 eller FMVSS
No.116 DOT 3 eller
SAE J1704 eller FMVSS
No.116 DOT 4
Chassismörjning
Främre
kardanaxel
(fyrhjulsdrivna
modeller)SpindelLitiumbaserat smörjfett, NLGI No.2
Glidok
Molybdenumdisulfid-litiumbaserat smörj-
fett NLGI No.2 eller litiumbaserat smörj-
fett, NLGI No.2
Bakre
kardanaxelSpindelLitiumbaserat smörjfett, NLGI No.2
OM0K269SE_Hilux.book Page 570 Friday, January 29, 2016 10:44 AM
